Page 171 of 562

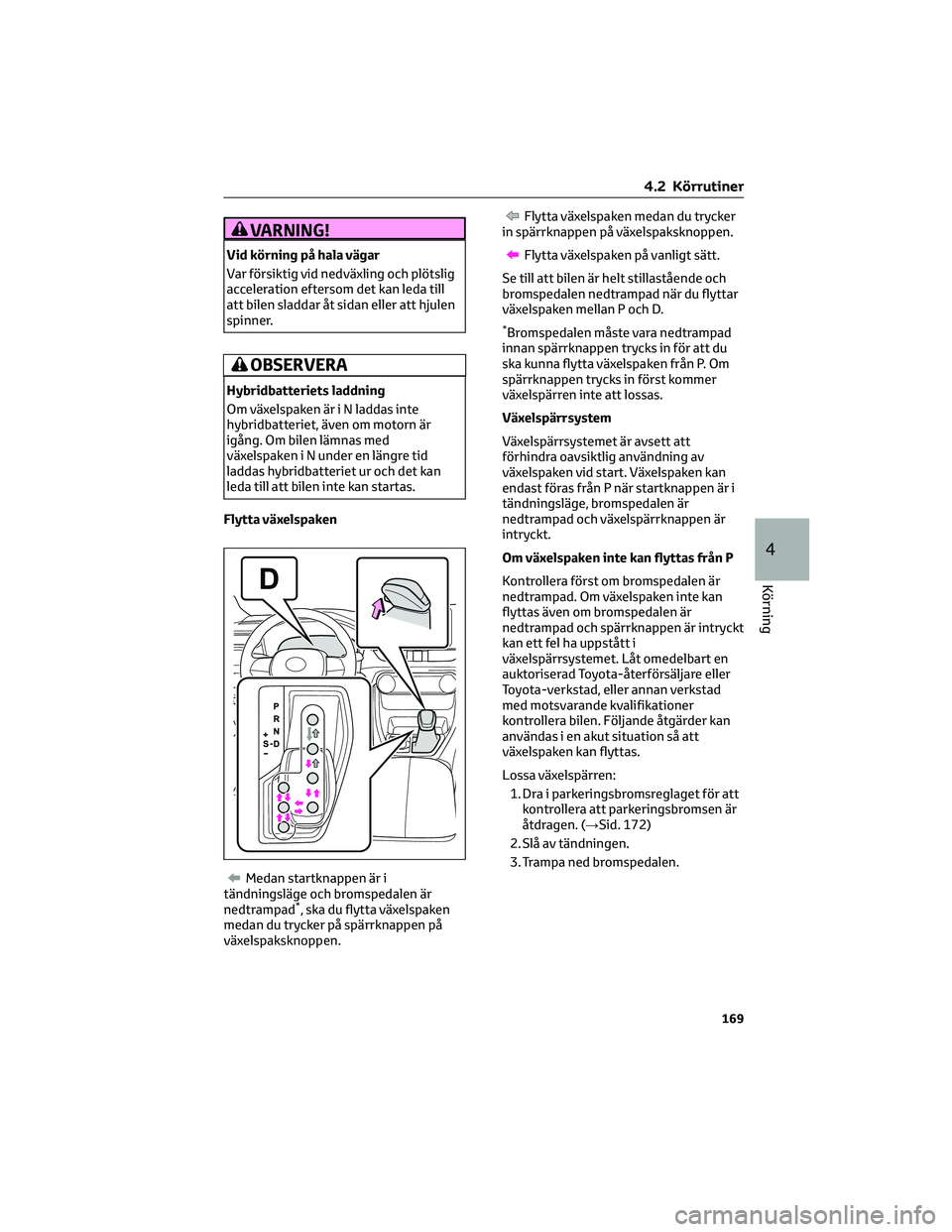

VARNING!
Vid körning på hala vägar
Var försiktig vid nedväxling och plötslig
acceleration eftersom det kan leda till
att bilen sladdar åt sidan eller att hjulen
spinner.
OBSERVERA
Hybridbatteriets laddning
Om växelspaken är i N laddas inte
hybridbatteriet, även om motorn är
igång. Om bilen lämnas med
växelspaken i N under en längre tid
laddas hybridbatteriet ur och det kan
leda till att bilen inte kan startas.
Flytta växelspaken
Medan startknappen är i
tändningsläge och bromspedalen är
nedtrampad
*, ska du flytta växelspaken
medan du trycker på spärrknappen på
växelspaksknoppen.
Flytta växelspaken medan du trycker
in spärrknappen på växelspaksknoppen.
Flytta växelspaken på vanligt sätt.
Se till att bilen är helt stillastående och
bromspedalen nedtrampad när du flyttar
växelspaken mellan P och D.
*Bromspedalen måste vara nedtrampad
innan spärrknappen trycks in för att du
ska kunna flytta växelspaken från P. Om
spärrknappen trycks in först kommer
växelspärren inte att lossas.
Växelspärrsystem
Växelspärrsystemet är avsett att
förhindra oavsiktlig användning av
växelspaken vid start. Växelspaken kan
endast föras från P när startknappen är i
tändningsläge, bromspedalen är
nedtrampad och växelspärrknappen är
intryckt.
Om växelspaken inte kan flyttas från P
Kontrollera först om bromspedalen är
nedtrampad. Om växelspaken inte kan
flyttas även om bromspedalen är
nedtrampad och spärrknappen är intryckt
kan ett fel ha uppstått i
växelspärrsystemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen. Följande åtgärder kan
användas i en akut situation så att
växelspaken kan flyttas.
Lossa växelspärren:
1. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
åtdragen. (→Sid. 172)
2. Slå av tändningen.
3. Trampa ned bromspedalen.
4.2 Körrutiner
169
4
Körning
Page 172 of 562

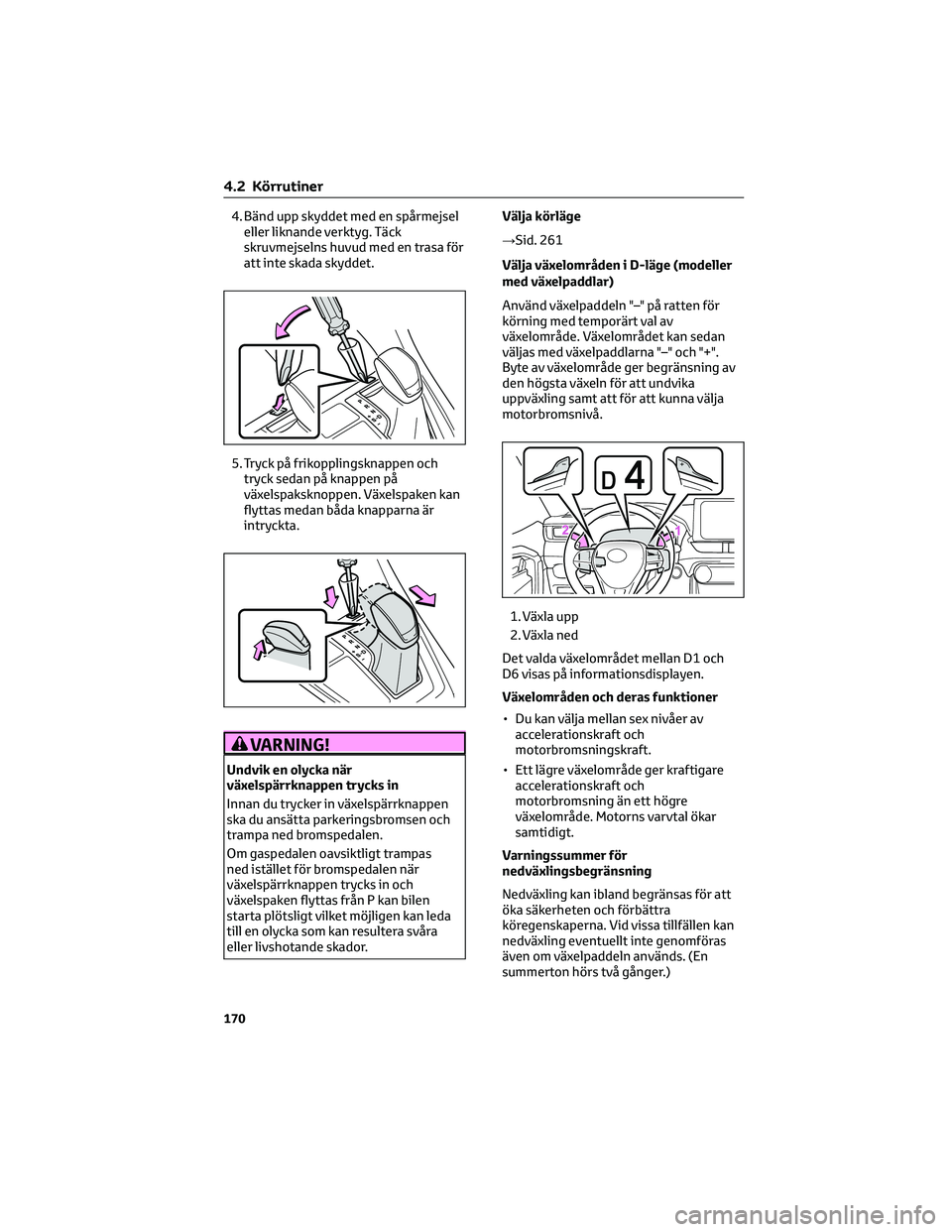

4. Bänd upp skyddet med en spårmejsel
eller liknande verktyg. Täck
skruvmejselns huvud med en trasa för
att inte skada skyddet.
5. Tryck på frikopplingsknappen och
tryck sedan på knappen på
växelspaksknoppen. Växelspaken kan
flyttas medan båda knapparna är
intryckta.
VARNING!
Undvik en olycka när
växelspärrknappen trycks in
Innan du trycker in växelspärrknappen
ska du ansätta parkeringsbromsen och
trampa ned bromspedalen.
Om gaspedalen oavsiktligt trampas
ned istället för bromspedalen när
växelspärrknappen trycks in och
växelspaken flyttas från P kan bilen
starta plötsligt vilket möjligen kan leda
till en olycka som kan resultera svåra
eller livshotande skador.Välja körläge
→Sid. 261
Välja växelområden i D-läge (modeller
med växelpaddlar)
Använd växelpaddeln "–" på ratten för
körning med temporärt val av
växelområde. Växelområdet kan sedan
väljas med växelpaddlarna "–" och "+".
Byte av växelområde ger begränsning av
den högsta växeln för att undvika
uppväxling samt att för att kunna välja
motorbromsnivå.
1. Växla upp
2. Växla ned
Det valda växelområdet mellan D1 och
D6 visas på informationsdisplayen.
Växelområden och deras funktioner
• Du kan välja mellan sex nivåer av
accelerationskraft och
motorbromsningskraft.
• Ett lägre växelområde ger kraftigare
accelerationskraft och
motorbromsning än ett högre
växelområde. Motorns varvtal ökar
samtidigt.
Varningssummer för
nedväxlingsbegränsning
Nedväxling kan ibland begränsas för att
öka säkerheten och förbättra
köregenskaperna. Vid vissa tillfällen kan
nedväxling eventuellt inte genomföras
även om växelpaddeln används. (En
summerton hörs två gånger.)
4.2 Körrutiner
170
Page 173 of 562

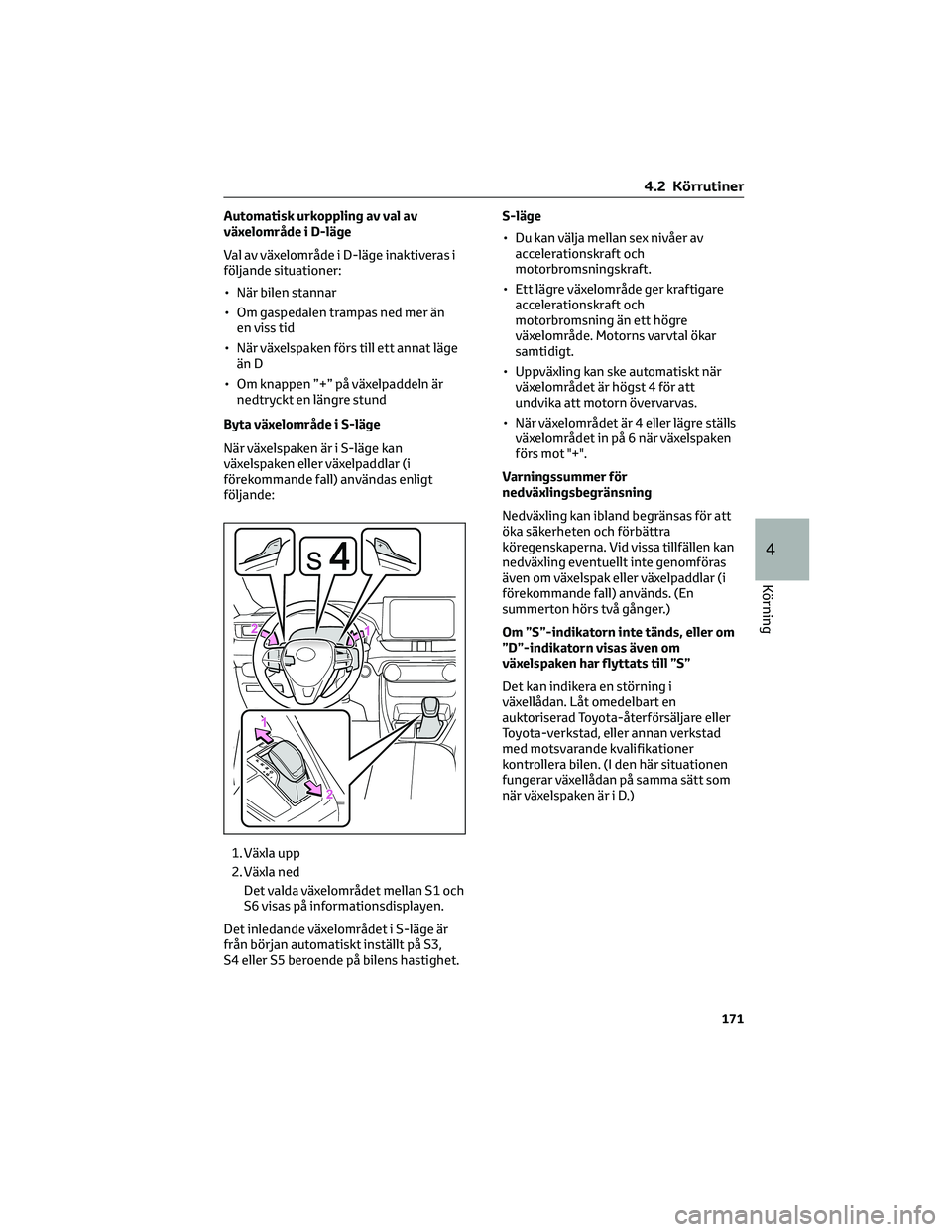

Automatisk urkoppling av val av
växelområde i D-läge
Val av växelområde i D-läge inaktiveras i
följande situationer:
• När bilen stannar
• Om gaspedalen trampas ned mer än
en viss tid
• När växelspaken förs till ett annat läge
än D
• Om knappen ”+” på växelpaddeln är
nedtryckt en längre stund
Byta växelområde i S-läge
När växelspaken är i S-läge kan
växelspaken eller växelpaddlar (i
förekommande fall) användas enligt
följande:
1. Växla upp
2. Växla ned
Det valda växelområdet mellan S1 och
S6 visas på informationsdisplayen.
Det inledande växelområdet i S-läge är
från början automatiskt inställt på S3,
S4 eller S5 beroende på bilens hastighet.S-läge
• Du kan välja mellan sex nivåer av
accelerationskraft och
motorbromsningskraft.
• Ett lägre växelområde ger kraftigare
accelerationskraft och
motorbromsning än ett högre
växelområde. Motorns varvtal ökar
samtidigt.
• Uppväxling kan ske automatiskt när
växelområdet är högst 4 för att
undvika att motorn övervarvas.
• När växelområdet är 4 eller lägre ställs
växelområdet in på 6 när växelspaken
förs mot "+".
Varningssummer för
nedväxlingsbegränsning
Nedväxling kan ibland begränsas för att
öka säkerheten och förbättra
köregenskaperna. Vid vissa tillfällen kan
nedväxling eventuellt inte genomföras
även om växelspak eller växelpaddlar (i
förekommande fall) används. (En
summerton hörs två gånger.)
Om ”S”-indikatorn inte tänds, eller om
”D”-indikatorn visas även om
växelspaken har flyttats till ”S”
Det kan indikera en störning i
växellådan. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen. (I den här situationen
fungerar växellådan på samma sätt som
när växelspaken är i D.)
4.2 Körrutiner
171
4
Körning
Page 174 of 562

4.2.4 Blinkersspak
Användaranvisningar
1. Högersväng
2. Filbyte åt höger (tryck spaken
halvvägs och släpp den)
Höger körriktningsvisare blinkar tre
gånger.
3. Filbyte åt vänster (tryck spaken
halvvägs och släpp den)
Vänster blinkers blinkar tre gånger.
4. Vänstersväng
Blinkers kan aktiveras när
Startknappen är i tändningsläge.
Om blinkers blinkar snabbare än vanligt
Kontrollera om en glödlampa i
körriktningsvisarna fram eller bak är
trasig.
Om blinkers slutar blinka innan ett
filbyte har genomförts
Använd spaken igen.
Stoppa blinkers vid byte av körfält
Tryck blinkersspaken i motsatt riktning
4.2.5 Parkeringsbroms
Parkeringsbromsen kan ansättas eller
lossas automatiskt eller manuellt. I det
automatiska läget ansätts eller lossas
parkeringsbromsen automatiskt
beroende på växelspakens läge. Även i
automatiskt läge kan parkeringsbromsen
ansättas och lossas manuellt.
Användaranvisningar
Använda manuellt läge
Parkeringsbromsen kan ansättas och
lossas manuellt.
AParkeringsbroms, indikeringslampa
BParkeringsbromsreglage, indikator
1. Dra i reglaget för att ansätta
parkeringsbromsen.
Indikeringslampan till
parkeringsbromsen och indikatorn till
parkeringsbromsreglaget tänds.
Dra i parkeringsbromsreglaget och
håll det intryckt om en nödsituation
uppstår och det blir nödvändigt att
använda parkeringsbromsen under
körning.
2. Tryck på reglaget för att lossa
parkeringsbromsen.
• Tryck på parkeringsbromsreglaget
samtidigt som du trampar ned
bromspedalen.
4.2 Körrutiner
172
Page 175 of 562

• Funktion för att lossa
parkeringsbromsen automatiskt
(→Sid. 173)
Kontrollera att indikeringslampan till
parkeringsbromsen och indikatorn till
parkeringsbromsreglaget slocknar.
Om kontrollampan till
parkeringsbromsen och till
parkeringsbromsreglaget blinkar ska du
trycka på knappen igen. (→Sid. 361)
Aktivera det automatiska läget
Medan bilen står stilla, dra i
parkeringsbromsreglaget och håll det
utdraget tills en summerton hörs och ett
meddelande visas på
informationsdisplayen
När automatläget är aktiverat används
parkeringsbromsen enligt följande.
• När växelspaken ändras från P lossas
parkeringsbromsen och
kontrollampan till parkeringsbromsen
och parkeringsbromslampan slocknar.
• När växelspaken ändras till P ansätts
parkeringsbromsen och
kontrollampan till parkeringsbromsen
och parkeringsbromslampan tänds.
Använd växelspaken när bilen är
stillastående och bromspedalen
nedtryckt.Inaktivera det automatiska läget
Medan bilen står stilla och bromspedalen
är nedtrampad, tryck på
parkeringsbromsreglaget och håll det
intryckt tills en summerton hörs och ett
meddelande visas på
informationsdisplayen
Använda parkeringsbromsen
• När startknappen inte är i
tändningsläge kan
parkeringsbromsen inte lossas med
parkeringsbromsknappen.
• Om startknappen inte är i
tändningsläge kan det automatiska
läget (ansätta och lossa automatiskt)
inte användas.
Funktion för att lossa
parkeringsbromsen automatiskt
Parkeringsbromsen lossas automatiskt
när gaspedalen långsamt trampas ned
under följande förhållanden:
• Förardörren är stängd
• Föraren har spänt fast säkerhetsbältet
• Växelspaken är i ett läge för körning
framåt eller bakåt.
• Kontrollampan för funktionsstörning
eller varningslampan i bromssystemet
lyser inte.
Om den automatiska funktionen för
att lossa parkeringsbromsen inte
fungerar ska den lossas manuellt.
4.2 Körrutiner
173
4
Körning
Page 176 of 562

Parkeringsbromsens automatiska
låsfunktion
Parkeringsbromsen ställs in automatiskt
under följande förhållanden:
• Bromspedalen är inte nedtrampad
• Förardörren är öppen
• Förarplatsens säkerhetsbälte är inte
fastspänt
• Växelspaken är i annat läge än P
eller N
• Kontrollampan för funktionsstörning
och varningslampan i bromssystemet
tänds inte
Om "Parking Brake Temporarily
Unavailable" visas på
informationsdisplayen
Om parkeringsbromsen används
upprepade gånger under en kort tid kan
systemet begränsa användningen för att
undvika överhettning. I så fall bör du
avstå från att använda
parkeringsbromsen. Normal funktion
återkommer efter cirka en minut.
Om "Parking Brake Unavailable" visas
på informationsdisplayen
Tryck på knappen till
parkeringsbromsen. Om meddelandet
inte försvinner efter att knappen har
trycks in upprepade gånger kan en
systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Ljud vid användning av
parkeringsbroms
När parkeringsbromsen används kan ett
motorljud (ett surrande ljud) höras. Det
indikerar inte att något är fel.
Parkeringsbroms, kontrollampa
• Beroende på startknappens
position/läge tänds kontrollampan till
parkeringsbromsen och förblir tänd
enligt beskrivningen nedan:
Tändningsläge: Lyser tillsparkeringsbromsen lossas. Inte i
tändningsläge: Lyser i cirka
15 sekunder.
• När startknappen tryckts till avstängt
läge medan parkeringsbromsen är
ansatt lyser parkeringsbromsens
kontrollampa i cirka 15 sekunder. Det
indikerar inte att något är fel.
Om fel uppstått i reglaget till
parkeringsbromsen
Automatläge (ansätter och lossar
bromsen automatiskt) aktiveras
automatiskt.
När du parkerar bilen
→Sid. 150
Parkeringsbromsen åtdragen,
varningssummer
En summerton hörs om bilen körs med
parkeringsbromsen ansatt.
”Parkeringsbroms ON” visas på
informationsdisplayen (när bilen har
nått en hastighet på 5 km/tim).
Om varningslampan i bromssystemet
tänds
→Sid. 356
Användning vintertid
→Sid. 272
VARNING!
När du parkerar bilen
Lämna inte barn utan uppsyn i bilen.
Parkeringsbromsen kan lossas
oavsiktligt av ett barn och det finns
fara för att bilen kan komma i rörelse
vilket kan leda till en olycka som kan
innebära svåra eller livshotande skador.
Parkeringsbromsreglage
Placera inga föremål nära
parkeringsbromsreglaget. Föremål kan
störa reglaget vilket kan leda till att
parkeringsbromsen oväntat aktiveras.
4.2 Körrutiner
174
Page 177 of 562

VARNING!(Fortsättning)
Parkeringsbromsens automatiska
låsfunktion
Använd aldrig aktivering av den
automatiska parkeringsbromsen
istället för normal hantering av
parkeringsbromsen. Den här
funktionen är avsedd att minska risken
för kollision på grund av att föraren
glömt att dra åt parkeringsbromsen.
Att förlita sig alltför mycket på att den
här funktionen ska parkera bilen på
säkert sätt kan leda till en olycka
resulterande i svåra eller livshotande
skador.
OBSERVERA
När du parkerar bilen
Innan du lämnar bilen ska du föra
växelspaken till P, ansätta
parkeringsbromsen och kontrollera att
bilen inte rör sig.
Om en systemstörning har uppstått
Stanna bilen på en säker plats och
kontrollera varningsmeddelandena.
Om parkeringsbromsen inte kan lossas
på grund av funktionsstörning
Körning med parkeringsbromsen ansatt
leder till överhettning av
bromskomponenterna och det kan
påverka bromssystemets prestanda och
öka bromsslitaget. Låt genast en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.
4.2.6 Bromshållning
Bromshållarsystemet håller bromsen
ansatt medan växelspaken är i läge D, S
eller N med systemet aktiverat och
bromspedalen nedtryckt för att stanna
bilen. Systemet lossar bromsen när
gaspedalen trycks ned med växelspaken i
D eller S för att ge en mjuk start.Aktivera systemet
Aktivera bromshållarsystemet
Indikeringslampan (grön )
Atill
bromshållaren tänds. Medan systemet
håller bromsen tänds kontrollampan (gul)
Bi bromshållarsystemet.
Driftsförutsättningar för
bromshållarsystemet
Bromshållarsystemet kan inte aktiveras
under följande förhållanden:
• Förardörren är inte stängd.
• Föraren har inte spänt fast
säkerhetsbältet.
• Parkeringsbromsen är ansatt.
Om något av ovanstående känns av medan
bromshållarsystemet är aktiverat stängs
systemet av och kontrollampan för
bromshållarens standby-läge slocknar. Om
dessutom något av ovanstående känns av
medan systemet håller bromsen ansatt
hörs en varningssignal och ett meddelande
visas på informationsdisplayen.
Parkeringsbromsen ansätts då
automatiskt.
Bromshållning
• Om bromspedalen är uppsläppt i cirka
tre minuter efter att systemet har
börjat hålla bromsen ansätts
parkeringsbromsen automatiskt. I så
fall hörs en varningsummer och ett
meddelande visas på
informationsdisplayen.
• Trampa hårt ned bromspedalen för att
stänga av systemet medan det håller
bromsen, tryck på knappen igen.
4.2 Körrutiner
175
4
Körning
Page 178 of 562

• Bromshållarfunktionen kan inte alltid
hålla kvar bilen när den står i en brant
backe. I en sådan situation kan föraren
behöva trampa ned bromsen. En
varningssummer hörs och föraren
informeras via informationsdisplayen
om situationen. Om ett
varningsmeddelande visas på
informationsdisplayen, läs
meddelandet och följ anvisningarna.
Om parkeringsbromsen ansätts
automatiskt medan systemet håller
bromsarna
Utför någon av följande åtgärder för att
lossa parkeringsbromsen.
• Trampa ned gaspedalen.
(Parkeringsbromsen lossas inte
automatiskt om säkerhetsbältet inte
har spänts fast.)
• Tryck på parkeringsbromsreglaget
med bromspedalen nedtrampad.
Kontrollera att kontrollampan till
parkeringsbromsen slocknar.
(→Sid. 172)
När en kontroll hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer är
nödvändig
Om kontrollampan (grön) till
bromshållarens viloläge inte tänds även
om bromshållarreglaget trycks in och
driftsförutsättningarna för
bromshållarsystemet är uppfyllda kan en
systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
eller “Brake Hold Malfunction Visit
Your Dealer” visas på
informationsdisplayen.
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.Varningsmeddelanden och
varningssummer
Varningsmeddelanden och
summertoner används för att indikera
en systemstörning eller för att informera
föraren om försiktighet. Om ett
varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om kontrollampan till bromshållaren
blinkar
→Sid. 360
VARNING!
Om bilen står i en brant sluttning
Var försiktig när du använder
bromshållarsystemet på en brant
sluttning. Bromshållarfunktionen kan
inte alltid hålla bromsen i en sådana
situationer.
Systemet aktiveras dessutom inte alltid
beroende på sluttningens vinkel.
Om bilen stannat på en hal väg
Systemet kan inte stanna bilen om
däckens greppförmåga har
överskridits. Använd inte systemet om
bilen stannat på en hal väg.
OBSERVERA
När du parkerar bilen
Bromshållarsystemet är inte avsett att
användas när bilen parkeras under
längre tid. Om startknappen trycks till
avstängt läge medan systemet håller
bromsen kan bromsen lossas så att bilen
kan komma i rörelse. Trampa ned
bromspedalen, för växelspaken till P och
ansätt parkeringsbromsen när du
trycker på startknappen.
4.2 Körrutiner
176
Page 179 of 562

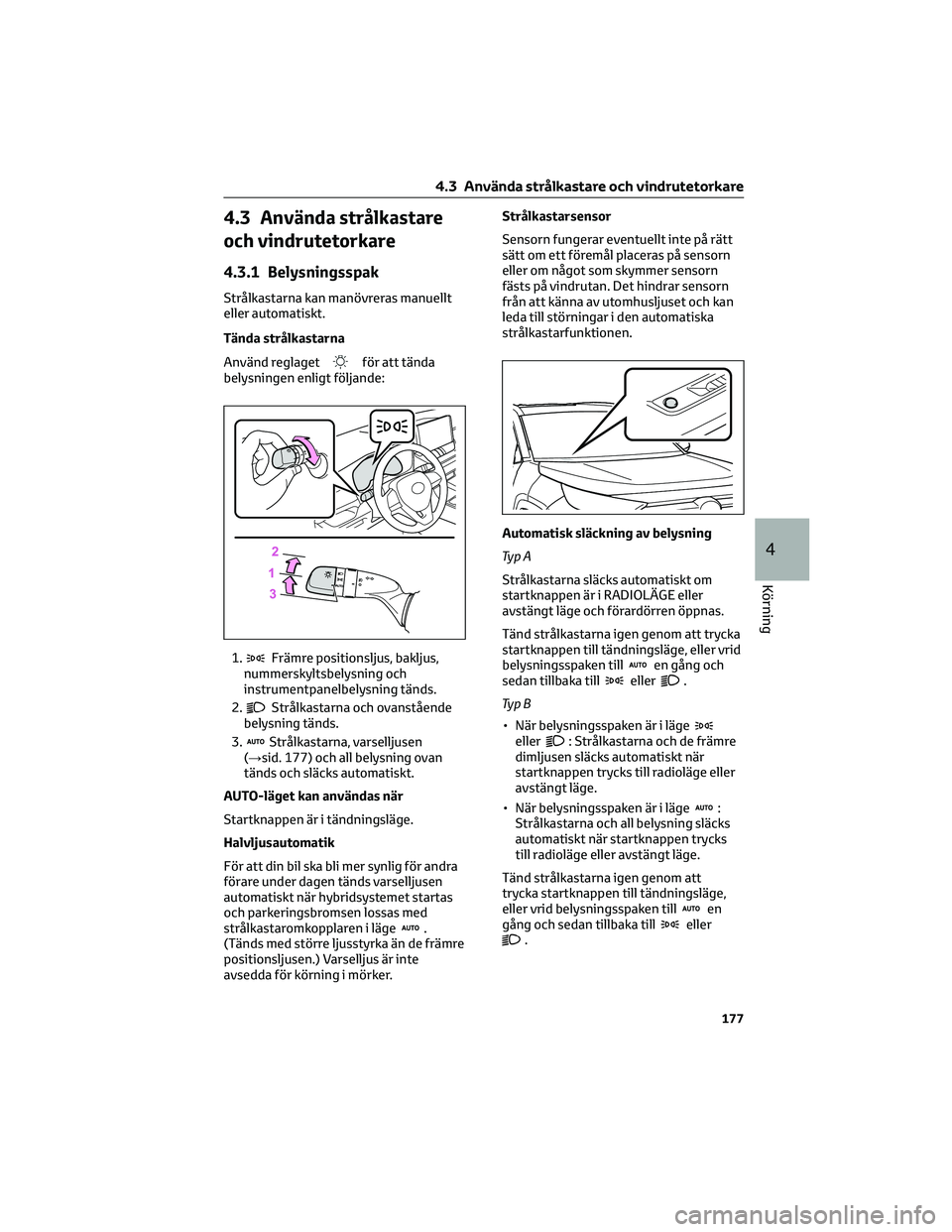

4.3 Använda strålkastare
och vindrutetorkare
4.3.1 Belysningsspak
Strålkastarna kan manövreras manuellt
eller automatiskt.
Tända strålkastarna
Använd reglaget
för att tända
belysningen enligt följande:
1.
Främre positionsljus, bakljus,
nummerskyltsbelysning och
instrumentpanelbelysning tänds.
2.
Strålkastarna och ovanstående
belysning tänds.
3.
Strålkastarna, varselljusen
(→sid. 177) och all belysning ovan
tänds och släcks automatiskt.
AUTO-läget kan användas när
Startknappen är i tändningsläge.
Halvljusautomatik
För att din bil ska bli mer synlig för andra
förare under dagen tänds varselljusen
automatiskt när hybridsystemet startas
och parkeringsbromsen lossas med
strålkastaromkopplaren i läge
.
(Tänds med större ljusstyrka än de främre
positionsljusen.) Varselljus är inte
avsedda för körning i mörker.Strålkastarsensor
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras på sensorn
eller om något som skymmer sensorn
fästs på vindrutan. Det hindrar sensorn
från att känna av utomhusljuset och kan
leda till störningar i den automatiska
strålkastarfunktionen.
Automatisk släckning av belysning
Ty p A
Strålkastarna släcks automatiskt om
startknappen är i RADIOLÄGE eller
avstängt läge och förardörren öppnas.
Tänd strålkastarna igen genom att trycka
startknappen till tändningsläge, eller vrid
belysningsspaken till
en gång och
sedan tillbaka tilleller.
Ty p B
• När belysningsspaken är i läge
eller: Strålkastarna och de främre
dimljusen släcks automatiskt när
startknappen trycks till radioläge eller
avstängt läge.
• När belysningsspaken är i läge
:
Strålkastarna och all belysning släcks
automatiskt när startknappen trycks
till radioläge eller avstängt läge.
Tänd strålkastarna igen genom att
trycka startknappen till tändningsläge,
eller vrid belysningsspaken till
en
gång och sedan tillbaka tilleller.
4.3 Använda strålkastare och vindrutetorkare
177
4
Körning
Page 180 of 562

Påminnelsesummer för belysning
En summerton hörs när startknappen
trycks till avstängt läge och förardörren
öppnas medan strålkastarna är tända.
Automatisk strålkastarinställning
Strålkastarnas höjd ställs in automatiskt
beroende på antalet passagerare och
lasten i bilen så att strålkastarljuset inte
ska blända andra trafikanter.
12-Voltsbatteriets
batteribesparingsfunktion
Ty p A
För att undvika att 12-voltsbatteriet
laddas ur om strålkastarna och/eller
bakljusen lämnas påslagna när
startknappen trycks till avstängt läge
aktiveras dess energibesparande
funktion som automatiskt släcker
belysningen efter cirka 20 minuter.
När något av följande utförs stängs
12-voltsbatteriets energibesparande
funktion av och återaktiveras därefter.
All belysning släcks automatiskt
20 minuter efter att 12-voltsbatteriets
energisparande funktion har
återaktiverats:
• När belysningsspaken används
• När en dörr öppnas eller stängs
Ty p B
För att undvika att 12-voltsbatteriet
laddas ur om belysningsspaken lämnas i
läge
när startknappen trycks till
avstängt läge aktiveras den
energibesparande funktionen som
automatiskt släcker all belysning efter
cirka 20 minuter.
När något av följande utförs stängs
12-voltsbatteriets energibesparande
funktion av och återaktiveras därefter.
All belysning släcks automatiskt
20 minuter efter att 12-voltsbatteriets
energisparande funktion har
återaktiverats:
• När belysningsspaken används
• När en dörr öppnas eller stängsOm ”Headlight System Malfunction
Visit Your Dealer” (Strålkastarna
fungerar ej. Besök återförsäljaren)
visas på informationsdisplayen
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Inställningar (t.ex. ljussensorns
känslighet) kan ändras.
(Anpassningsbara funktioner:
→Sid. 412)
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte strålkastarna vara på längre än
nödvändigt om hybridsystemet inte är
igång.
Tända strålkastarnas helljus
1. Tryck spaken framåt för att tända
helljuset när strålkastarna är tända.
Dra spaken mot dig till mittenläget för
att släcka helljuset.
2. Dra spaken mot dig och släpp den för
att blinka en gång med helljuset.
Du kan blinka med helljuset vare sig
strålkastarna är på eller avstängda.
4.3 Använda strålkastare och vindrutetorkare
178
