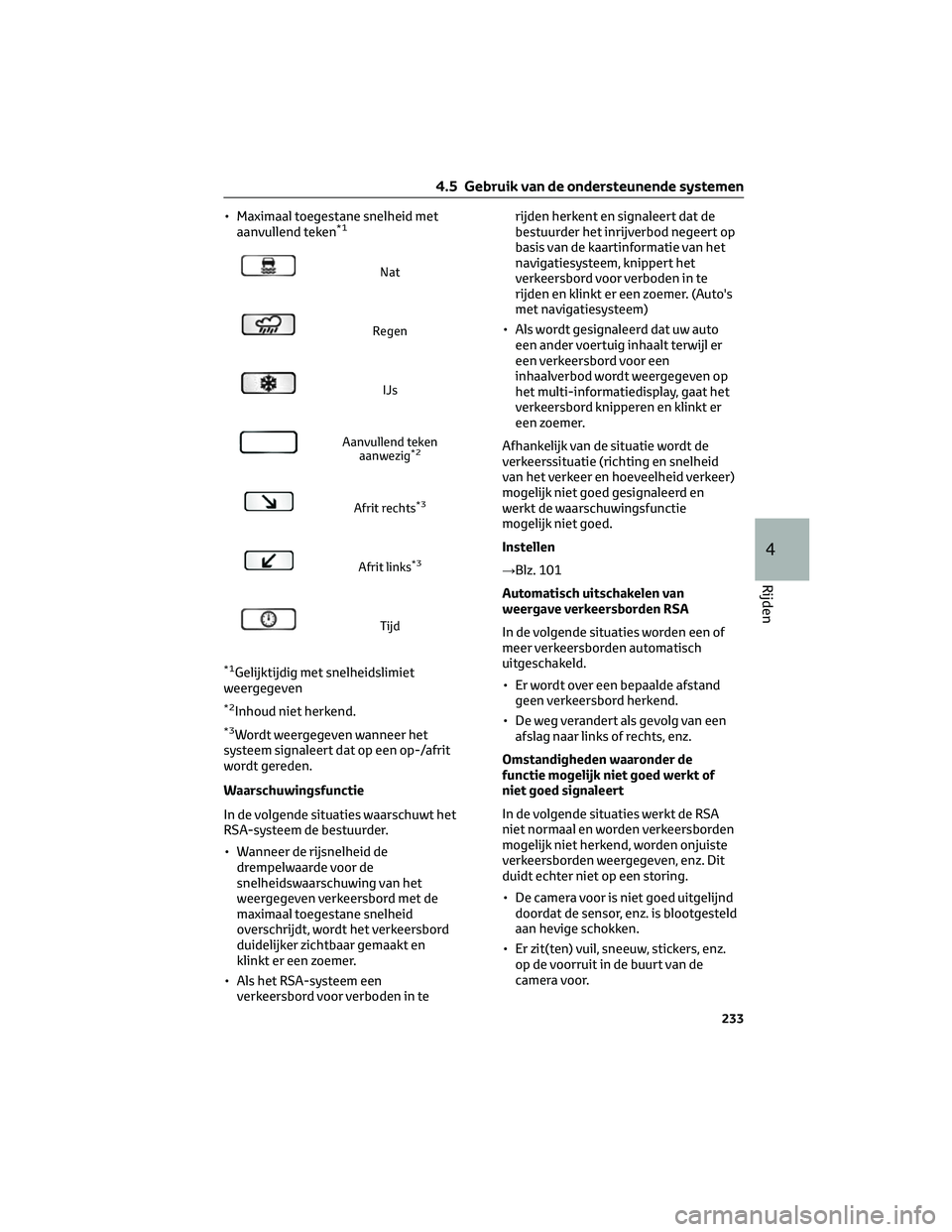

• Maximaal toegestane snelheid met
aanvullend teken*1
Nat
Regen
IJs
Aanvullend teken
aanwezig*2
Afrit rechts*3
Afrit links*3
Tijd
*1Gelijktijdig met snelheidslimiet
weergegeven
*2Inhoud niet herkend.
*3Wordt weergegeven wanneer het
systeem signaleert dat op een op-/afrit
wordt gereden.
Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
• Als het RSA-systeem een
verkeersbord voor verboden in terijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert het
verkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
• Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een
inhaalverbod wordt weergegeven op
het multi-informatiedisplay, gaat het
verkeersbord knipperen en klinkt er
een zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.
Instellen
→Blz. 101
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
4.5 Gebruik van de ondersteunende systemen
233
4
Rijden

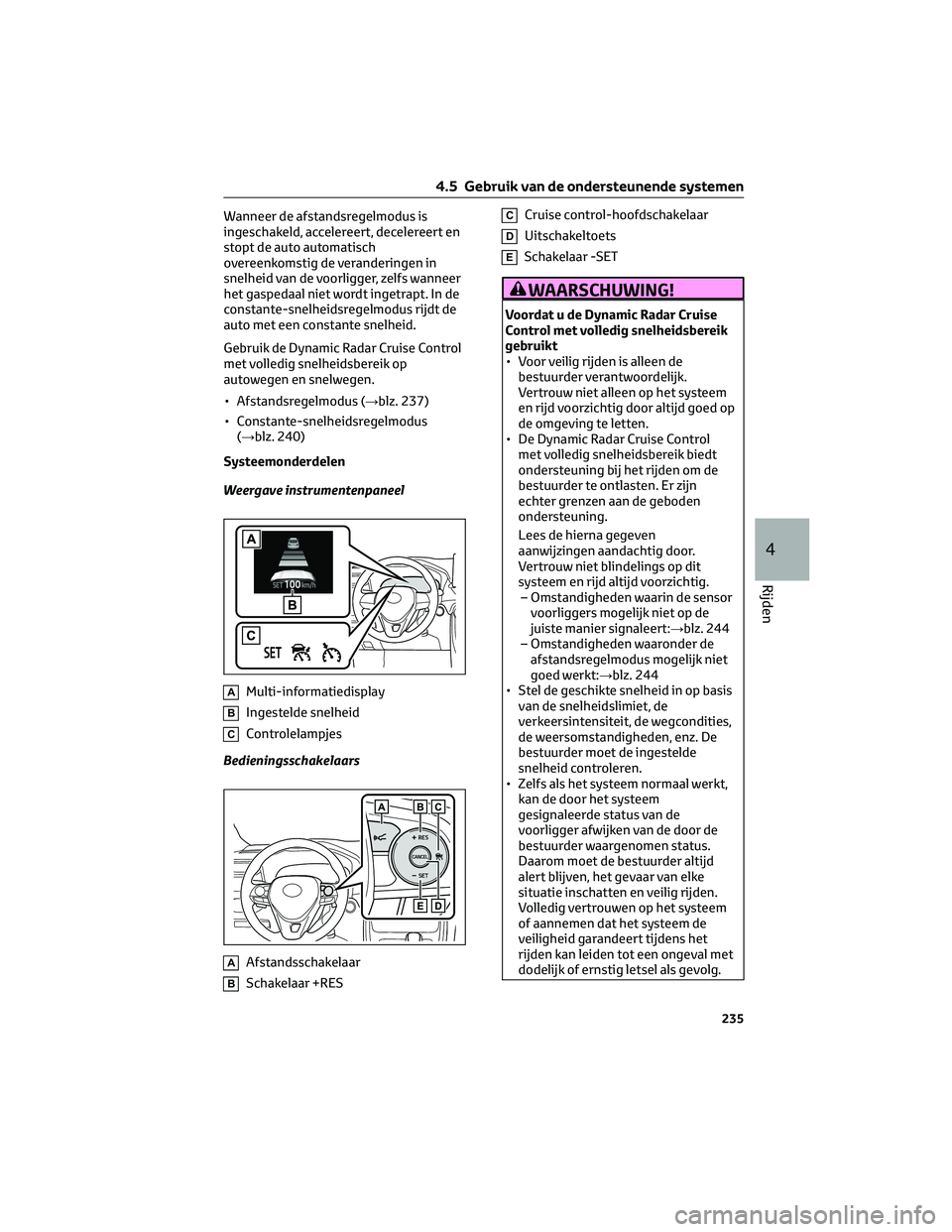

Wanneer de afstandsregelmodus is
ingeschakeld, accelereert, decelereert en
stopt de auto automatisch
overeenkomstig de veranderingen in
snelheid van de voorligger, zelfs wanneer
het gaspedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik op
autowegen en snelwegen.
• Afstandsregelmodus (→blz. 237)
• Constante-snelheidsregelmodus
(→blz. 240)
Systeemonderdelen
Weergave instrumentenpaneel
AMulti-informatiedisplay
BIngestelde snelheid
CControlelampjes
Bedieningsschakelaars
AAfstandsschakelaar
BSchakelaar +RES
CCruise control-hoofdschakelaar
DUitschakeltoets
ESchakelaar -SET
WAARSCHUWING!
Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
• Voor veilig rijden is alleen de
bestuurder verantwoordelijk.
Vertrouw niet alleen op het systeem
en rijd voorzichtig door altijd goed op
de omgeving te letten.
• De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden
ondersteuning.
Lees de hierna gegeven
aanwijzingen aandachtig door.
Vertrouw niet blindelings op dit
systeem en rijd altijd voorzichtig.
– Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert:→blz. 244
– Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt:→blz. 244
• Stel de geschikte snelheid in op basis
van de snelheidslimiet, de
verkeersintensiteit, de wegcondities,
de weersomstandigheden, enz. De
bestuurder moet de ingestelde
snelheid controleren.
• Zelfs als het systeem normaal werkt,
kan de door het systeem
gesignaleerde status van de
voorligger afwijken van de door de
bestuurder waargenomen status.
Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke
situatie inschatten en veilig rijden.
Volledig vertrouwen op het systeem
of aannemen dat het systeem de
veiligheid garandeert tijdens het
rijden kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
4.5 Gebruik van de ondersteunende systemen
235
4
Rijden

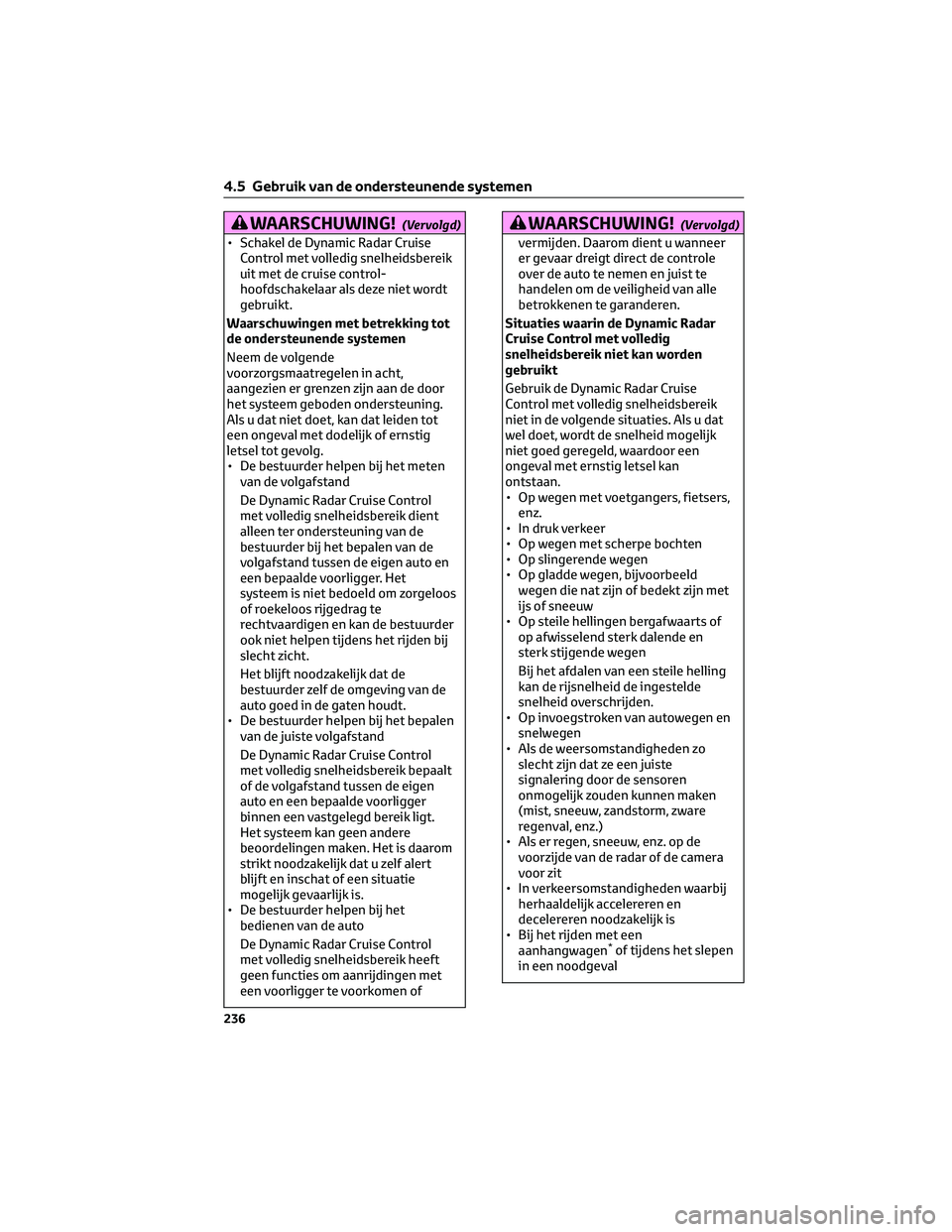

WAARSCHUWING!(Vervolgd)
• Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de cruise control-
hoofdschakelaar als deze niet wordt
gebruikt.
Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende
voorzorgsmaatregelen in acht,
aangezien er grenzen zijn aan de door
het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik dient
alleen ter ondersteuning van de
bestuurder bij het bepalen van de
volgafstand tussen de eigen auto en
een bepaalde voorligger. Het
systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder
ook niet helpen tijdens het rijden bij
slecht zicht.
Het blijft noodzakelijk dat de
bestuurder zelf de omgeving van de
auto goed in de gaten houdt.
• De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik bepaalt
of de volgafstand tussen de eigen
auto en een bepaalde voorligger
binnen een vastgelegd bereik ligt.
Het systeem kan geen andere
beoordelingen maken. Het is daarom
strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie
mogelijk gevaarlijk is.
• De bestuurder helpen bij het
bedienen van de auto
De Dynamic Radar Cruise Control
met volledig snelheidsbereik heeft
geen functies om aanrijdingen met
een voorligger te voorkomen of
WAARSCHUWING!(Vervolgd)
vermijden. Daarom dient u wanneer
er gevaar dreigt direct de controle
over de auto te nemen en juist te
handelen om de veiligheid van alle
betrokkenen te garanderen.
Situaties waarin de Dynamic Radar
Cruise Control met volledig
snelheidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik
niet in de volgende situaties. Als u dat
wel doet, wordt de snelheid mogelijk
niet goed geregeld, waardoor een
ongeval met ernstig letsel kan
ontstaan.
• Op wegen met voetgangers, fietsers,
enz.
• In druk verkeer
• Op wegen met scherpe bochten
• Op slingerende wegen
• Op gladde wegen, bijvoorbeeld
wegen die nat zijn of bedekt zijn met
ijs of sneeuw
• Op steile hellingen bergafwaarts of
op afwisselend sterk dalende en
sterk stijgende wegen
Bij het afdalen van een steile helling
kan de rijsnelheid de ingestelde
snelheid overschrijden.
• Op invoegstroken van autowegen en
snelwegen
• Als de weersomstandigheden zo
slecht zijn dat ze een juiste
signalering door de sensoren
onmogelijk zouden kunnen maken
(mist, sneeuw, zandstorm, zware
regenval, enz.)
• Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
• In verkeersomstandigheden waarbij
herhaaldelijk accelereren en
decelereren noodzakelijk is
• Bij het rijden met een
aanhangwagen
*of tijdens het slepen
in een noodgeval
4.5 Gebruik van de ondersteunende systemen
236

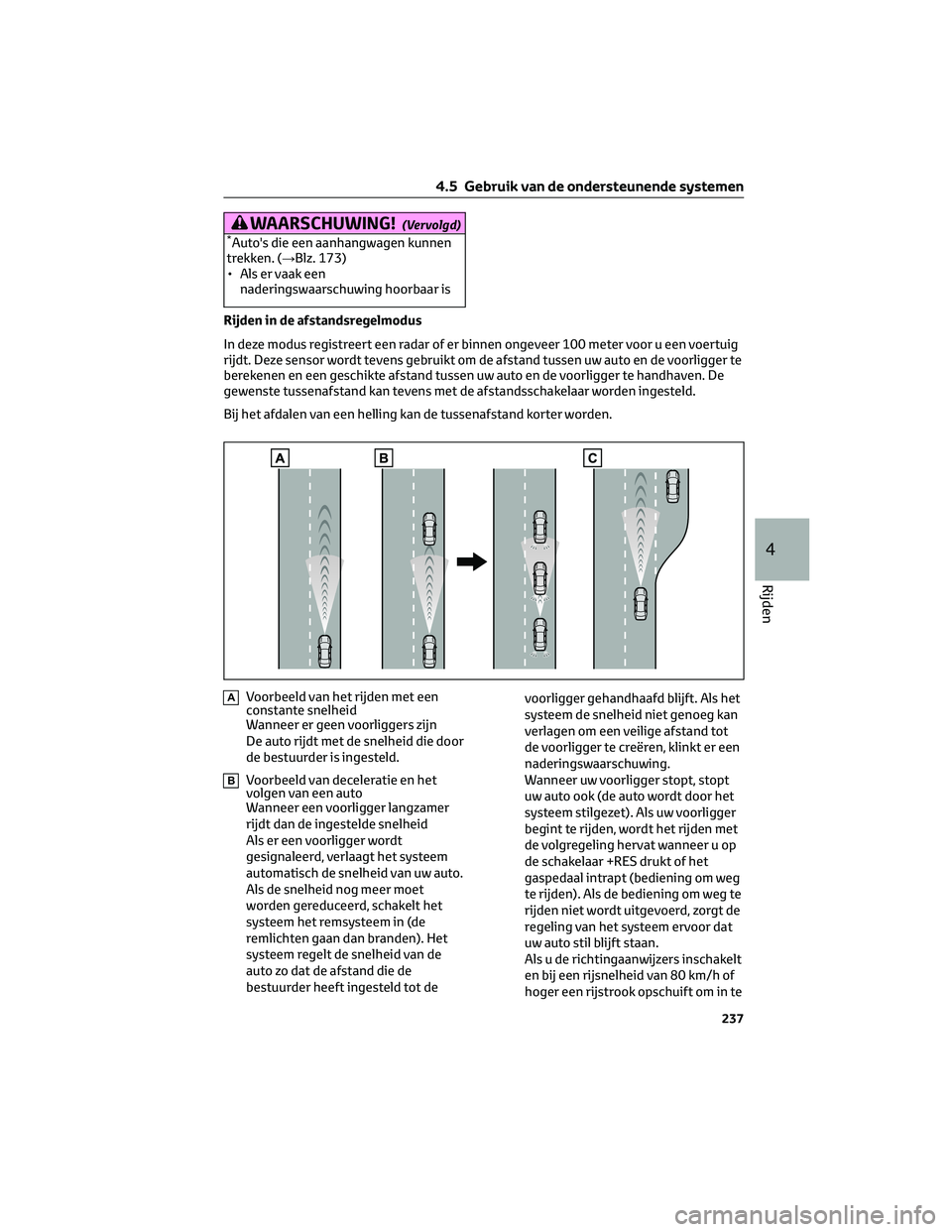

WAARSCHUWING!(Vervolgd)*Auto's die een aanhangwagen kunnen
trekken. (→Blz. 173)
• Als er vaak een
naderingswaarschuwing hoorbaar is
Rijden in de afstandsregelmodus
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een voertuig
rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en de voorligger te
berekenen en een geschikte afstand tussen uw auto en de voorligger te handhaven. De
gewenste tussenafstand kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
AVoorbeeld van het rijden met een
constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door
de bestuurder is ingesteld.
BVoorbeeld van deceleratie en het
volgen van een auto
Wanneer een voorligger langzamer
rijdt dan de ingestelde snelheid
Als er een voorligger wordt
gesignaleerd, verlaagt het systeem
automatisch de snelheid van uw auto.
Als de snelheid nog meer moet
worden gereduceerd, schakelt het
systeem het remsysteem in (de
remlichten gaan dan branden). Het
systeem regelt de snelheid van de
auto zo dat de afstand die de
bestuurder heeft ingesteld tot devoorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan
verlagen om een veilige afstand tot
de voorligger te creëren, klinkt er een
naderingswaarschuwing.
Wanneer uw voorligger stopt, stopt
uw auto ook (de auto wordt door het
systeem stilgezet). Als uw voorligger
begint te rijden, wordt het rijden met
de volgregeling hervat wanneer u op
de schakelaar +RES drukt of het
gaspedaal intrapt (bediening om weg
te rijden). Als de bediening om weg te
rijden niet wordt uitgevoerd, zorgt de
regeling van het systeem ervoor dat
uw auto stil blijft staan.
Als u de richtingaanwijzers inschakelt
en bij een rijsnelheid van 80 km/h of
hoger een rijstrook opschuift om in te
4.5 Gebruik van de ondersteunende systemen
237
4
Rijden

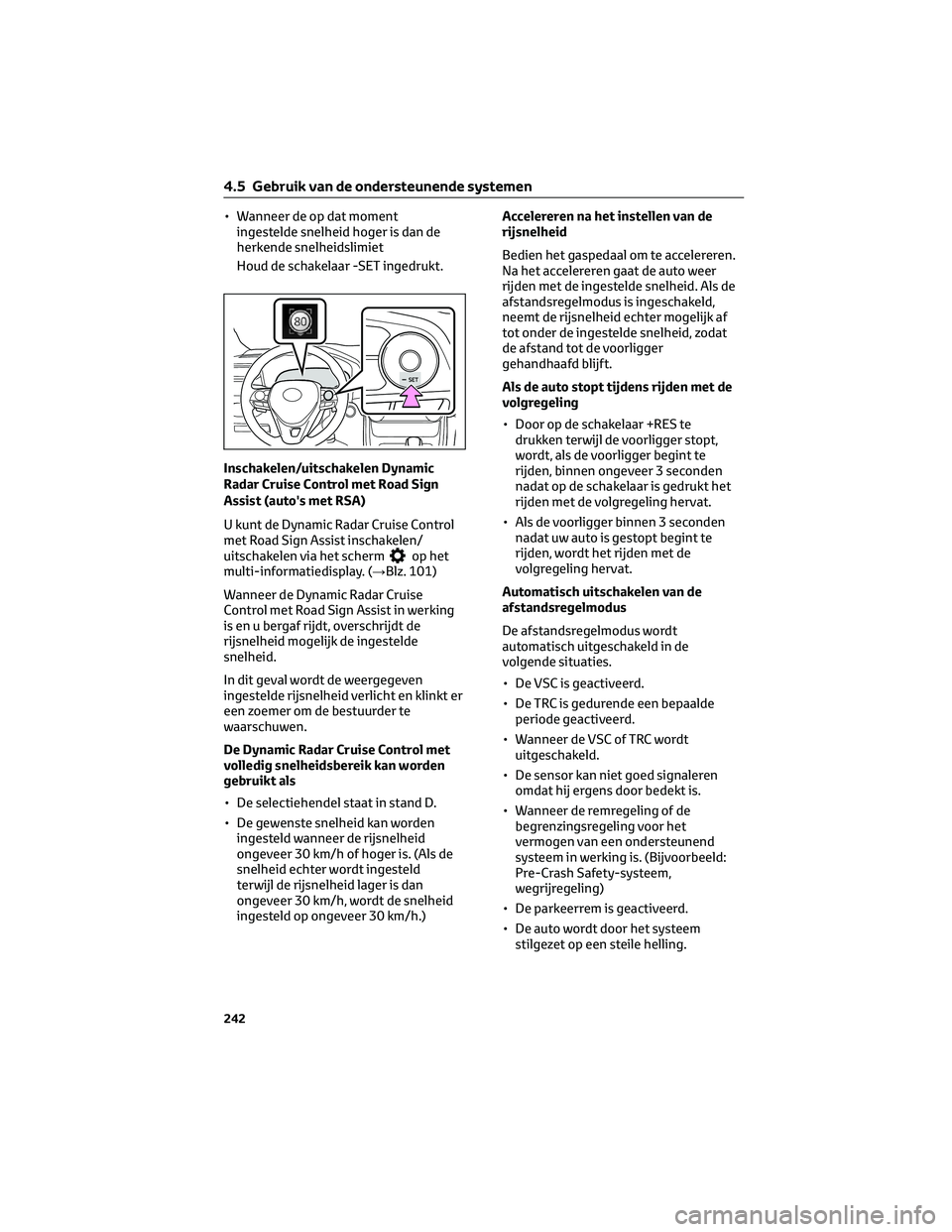

• Wanneer de op dat moment
ingestelde snelheid hoger is dan de
herkende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
Inschakelen/uitschakelen Dynamic
Radar Cruise Control met Road Sign
Assist (auto's met RSA)
U kunt de Dynamic Radar Cruise Control
met Road Sign Assist inschakelen/
uitschakelen via het scherm
op het
multi-informatiedisplay. (→Blz. 101)
Wanneer de Dynamic Radar Cruise
Control met Road Sign Assist in werking
is en u bergaf rijdt, overschrijdt de
rijsnelheid mogelijk de ingestelde
snelheid.
In dit geval wordt de weergegeven
ingestelde rijsnelheid verlicht en klinkt er
een zoemer om de bestuurder te
waarschuwen.
De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
• De selectiehendel staat in stand D.
• De gewenste snelheid kan worden
ingesteld wanneer de rijsnelheid
ongeveer 30 km/h of hoger is. (Als de
snelheid echter wordt ingesteld
terwijl de rijsnelheid lager is dan
ongeveer 30 km/h, wordt de snelheid
ingesteld op ongeveer 30 km/h.)Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelereren.
Na het accelereren gaat de auto weer
rijden met de ingestelde snelheid. Als de
afstandsregelmodus is ingeschakeld,
neemt de rijsnelheid echter mogelijk af
tot onder de ingestelde snelheid, zodat
de afstand tot de voorligger
gehandhaafd blijft.
Als de auto stopt tijdens rijden met de
volgregeling
• Door op de schakelaar +RES te
drukken terwijl de voorligger stopt,
wordt, als de voorligger begint te
rijden, binnen ongeveer 3 seconden
nadat op de schakelaar is gedrukt het
rijden met de volgregeling hervat.
• Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te
rijden, wordt het rijden met de
volgregeling hervat.
Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt
automatisch uitgeschakeld in de
volgende situaties.
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
• Wanneer de remregeling of de
begrenzingsregeling voor het
vermogen van een ondersteunend
systeem in werking is. (Bijvoorbeeld:
Pre-Crash Safety-systeem,
wegrijregeling)
• De parkeerrem is geactiveerd.
• De auto wordt door het systeem
stilgezet op een steile helling.
4.5 Gebruik van de ondersteunende systemen
242

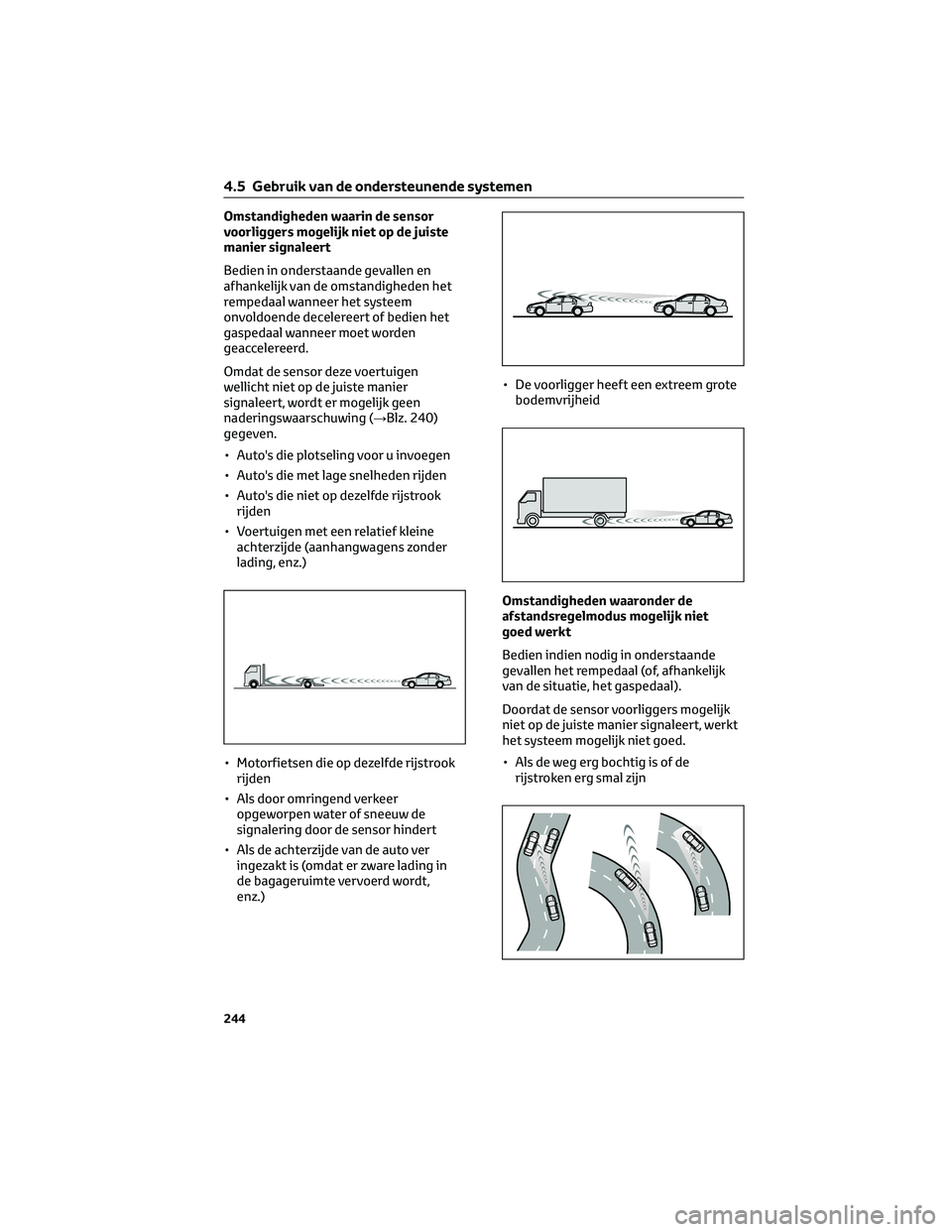

Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem
onvoldoende decelereert of bedien het
gaspedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen
wellicht niet op de juiste manier
signaleert, wordt er mogelijk geen
naderingswaarschuwing (→Blz. 240)
gegeven.
• Auto's die plotseling voor u invoegen
• Auto's die met lage snelheden rijden
• Auto's die niet op dezelfde rijstrook
rijden
• Voertuigen met een relatief kleine
achterzijde (aanhangwagens zonder
lading, enz.)
• Motorfietsen die op dezelfde rijstrook
rijden
• Als door omringend verkeer
opgeworpen water of sneeuw de
signalering door de sensor hindert
• Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)• De voorligger heeft een extreem grote
bodemvrijheid
Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
• Als de weg erg bochtig is of de
rijstroken erg smal zijn
4.5 Gebruik van de ondersteunende systemen
244

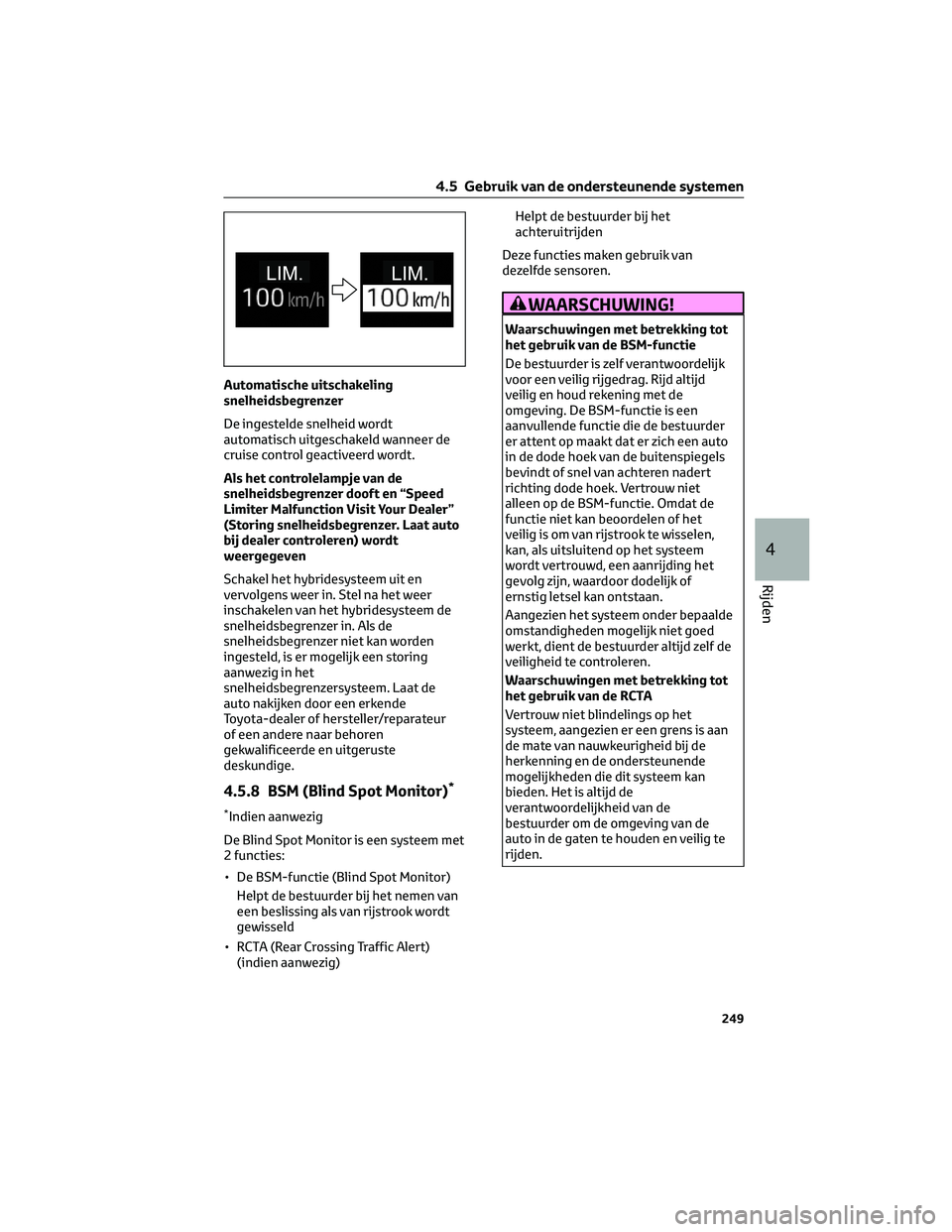

Automatische uitschakeling
snelheidsbegrenzer
De ingestelde snelheid wordt
automatisch uitgeschakeld wanneer de
cruise control geactiveerd wordt.
Als het controlelampje van de
snelheidsbegrenzer dooft en “Speed
Limiter Malfunction Visit Your Dealer”
(Storing snelheidsbegrenzer. Laat auto
bij dealer controleren) wordt
weergegeven
Schakel het hybridesysteem uit en
vervolgens weer in. Stel na het weer
inschakelen van het hybridesysteem de
snelheidsbegrenzer in. Als de
snelheidsbegrenzer niet kan worden
ingesteld, is er mogelijk een storing
aanwezig in het
snelheidsbegrenzersysteem. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
4.5.8 BSM (Blind Spot Monitor)*
*Indien aanwezig
De Blind Spot Monitor is een systeem met
2 functies:
• De BSM-functie (Blind Spot Monitor)
Helpt de bestuurder bij het nemen van
een beslissing als van rijstrook wordt
gewisseld
• RCTA (Rear Crossing Traffic Alert)
(indien aanwezig)Helpt de bestuurder bij het
achteruitrijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving. De BSM-functie is een
aanvullende functie die de bestuurder
er attent op maakt dat er zich een auto
in de dode hoek van de buitenspiegels
bevindt of snel van achteren nadert
richting dode hoek. Vertrouw niet
alleen op de BSM-functie. Omdat de
functie niet kan beoordelen of het
veilig is om van rijstrook te wisselen,
kan, als uitsluitend op het systeem
wordt vertrouwd, een aanrijding het
gevolg zijn, waardoor dodelijk of
ernstig letsel kan ontstaan.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf de
veiligheid te controleren.
Waarschuwingen met betrekking tot
het gebruik van de RCTA
Vertrouw niet blindelings op het
systeem, aangezien er een grens is aan
de mate van nauwkeurigheid bij de
herkenning en de ondersteunende
mogelijkheden die dit systeem kan
bieden. Het is altijd de
verantwoordelijkheid van de
bestuurder om de omgeving van de
auto in de gaten te houden en veilig te
rijden.
4.5 Gebruik van de ondersteunende systemen
249
4
Rijden

Systeemonderdelen
AMulti-informatiedisplay
In-/uitschakelen van de
BSM-functie/RCTA.
BIndicatoren in buitenspiegel
BSM-functie: Wanneer een auto
wordt gesignaleerd in de dode hoek
van de buitenspiegels of van achteren
snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die
zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde
waar een auto wordt gesignaleerd,
gaat de indicator in de buitenspiegel
knipperen.
RCTA-functie: Wanneer een auto
wordt gesignaleerd die van rechts of
links achter nadert, gaan de
indicatoren in beide buitenspiegels
knipperen.
CControlelampje BSM/controlelampje
RCTA OFF
Als de Blind Spot Monitor wordt
ingeschakeld, gaat het
controlelampje BSM branden.
Wanneer de RCTA wordt
uitgeschakeld, gaat het
controlelampje RCTA OFF branden.
DWeergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 264) voor de desbetreffende
zijde weergegeven.
ERCTA-zoemer (alleen RCTA)
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, klinkt er een zoemer
vanachter de achterstoel.
In-/uitschakelen van de
BSM-functie/RCTA-functie
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm
van het multi-
informatiedisplay. (→Blz. 101)
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Wanneer “Blind Spot Monitor
Unavailable.” (Blind Spot Monitor niet
beschikbaar) of “RCTA Unavailable”
(RCTA niet beschikbaar) wordt
weergegeven op het
multi-informatiedisplay
De sensorspanning is niet in orde of
water, sneeuw, modder, enz. hopen zich
mogelijk op in de buurt rondom de sensor
in de achterbumper. (→Blz. 261)
4.5 Gebruik van de ondersteunende systemen
250

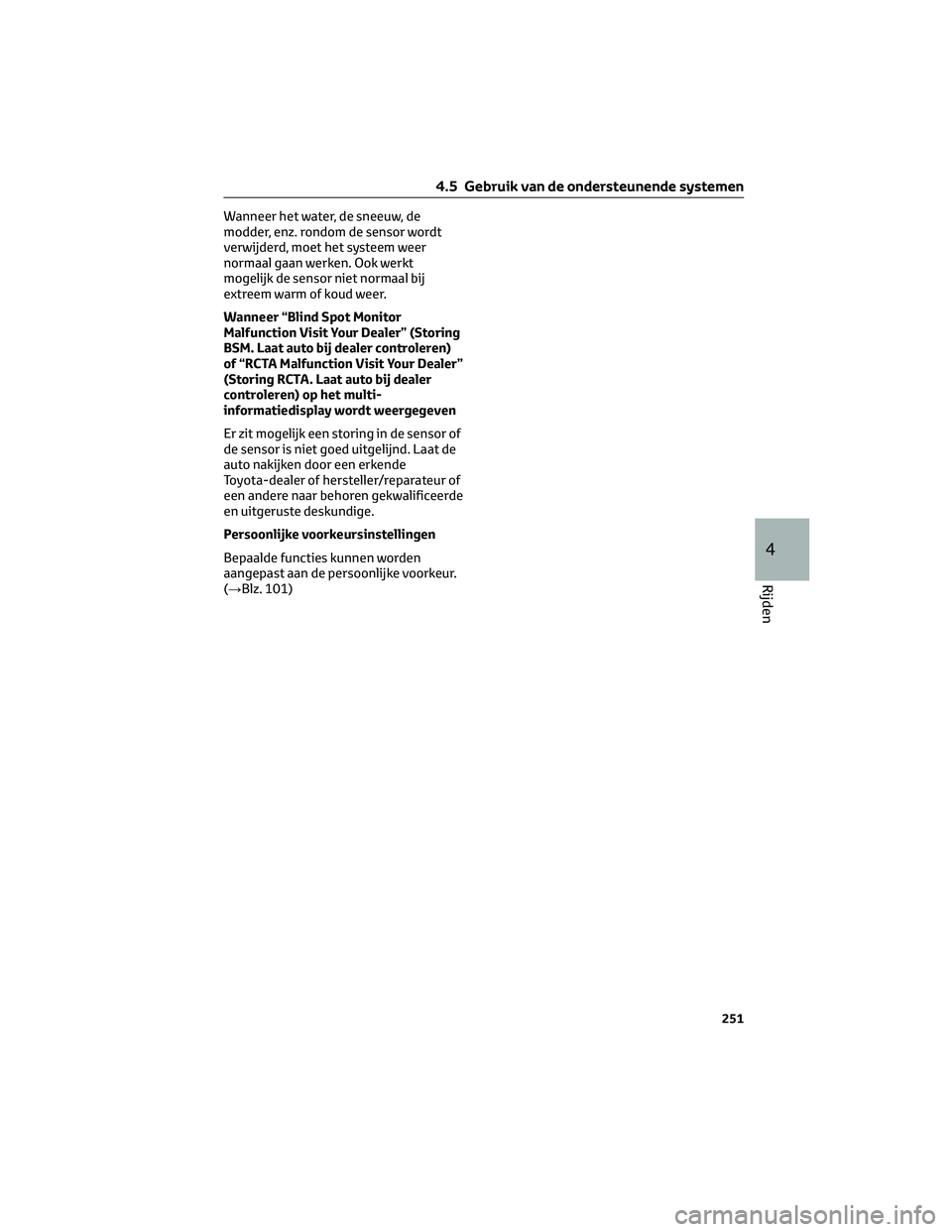

Wanneer het water, de sneeuw, de
modder, enz. rondom de sensor wordt
verwijderd, moet het systeem weer
normaal gaan werken. Ook werkt
mogelijk de sensor niet normaal bij
extreem warm of koud weer.
Wanneer “Blind Spot Monitor
Malfunction Visit Your Dealer” (Storing
BSM. Laat auto bij dealer controleren)
of “RCTA Malfunction Visit Your Dealer”
(Storing RCTA. Laat auto bij dealer
controleren) op het multi-
informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 101)
4.5 Gebruik van de ondersteunende systemen
251
4
Rijden

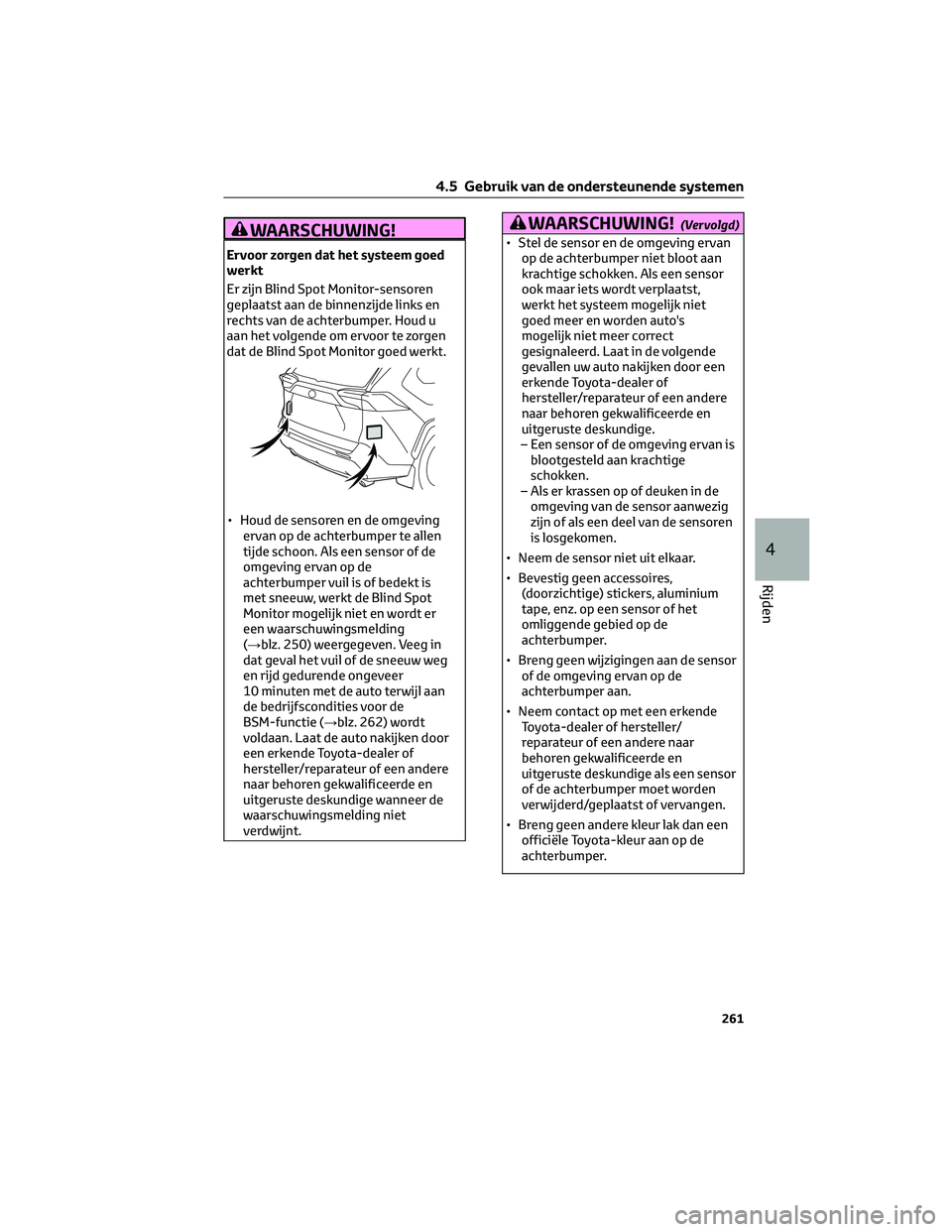

WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
Er zijn Blind Spot Monitor-sensoren
geplaatst aan de binnenzijde links en
rechts van de achterbumper. Houd u
aan het volgende om ervoor te zorgen
dat de Blind Spot Monitor goed werkt.
• Houd de sensoren en de omgeving
ervan op de achterbumper te allen
tijde schoon. Als een sensor of de
omgeving ervan op de
achterbumper vuil is of bedekt is
met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er
een waarschuwingsmelding
(→blz. 250) weergegeven. Veeg in
dat geval het vuil of de sneeuw weg
en rijd gedurende ongeveer
10 minuten met de auto terwijl aan
de bedrijfscondities voor de
BSM-functie (→blz. 262) wordt
voldaan. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING!(Vervolgd)
• Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken. Als een sensor
ook maar iets wordt verplaatst,
werkt het systeem mogelijk niet
goed meer en worden auto's
mogelijk niet meer correct
gesignaleerd. Laat in de volgende
gevallen uw auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Een sensor of de omgeving ervan is
blootgesteld aan krachtige
schokken.
– Als er krassen op of deuken in de
omgeving van de sensor aanwezig
zijn of als een deel van de sensoren
is losgekomen.
• Neem de sensor niet uit elkaar.
• Bevestig geen accessoires,
(doorzichtige) stickers, aluminium
tape, enz. op een sensor of het
omliggende gebied op de
achterbumper.
• Breng geen wijzigingen aan de sensor
of de omgeving ervan op de
achterbumper aan.
• Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als een sensor
of de achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de
achterbumper.
4.5 Gebruik van de ondersteunende systemen
261
4
Rijden
