439
6
6-3. Uso dei vani portaoggetti
Accessori interni

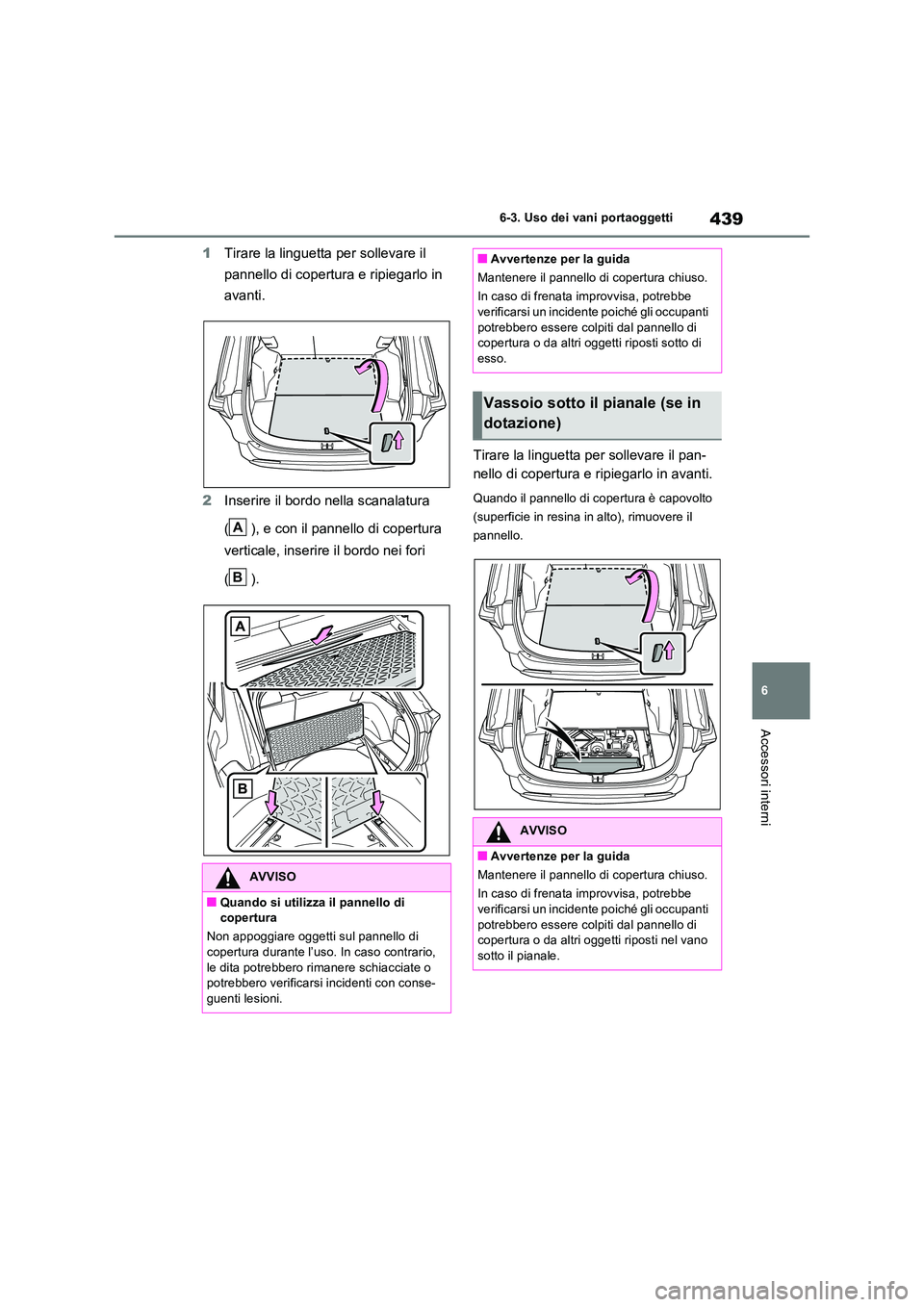

1 Tirare la linguetta per sollevare il
pannello di copertura e ripiegarlo in
avanti.
2 Inserire il bordo nella scanalatura
( ), e con il pannello di copertura
verticale, inserire il bordo nei fori
().
Tirare la linguetta per sollevare il pan-
nello di copertura e ripiegarlo in avanti.
Quando il pannello di copertura è capovolto
(superficie in resina in alto), rimuovere il
pannello.
AVVISO
■Quando si utilizza il pannello di copertura
Non appoggiare oggetti sul pannello di copertura durante l’uso. In caso contrario,
le dita potrebbero rimanere schiacciate o potrebbero verificarsi incidenti con conse-guenti lesioni.
A
B
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe verificarsi un incidente poiché gli occupanti
potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti sotto di esso.
Vassoio sotto il pianale (se in
dotazione)
AVVISO
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe
verificarsi un incidente poiché gli occupanti potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti nel vano
sotto il pianale.

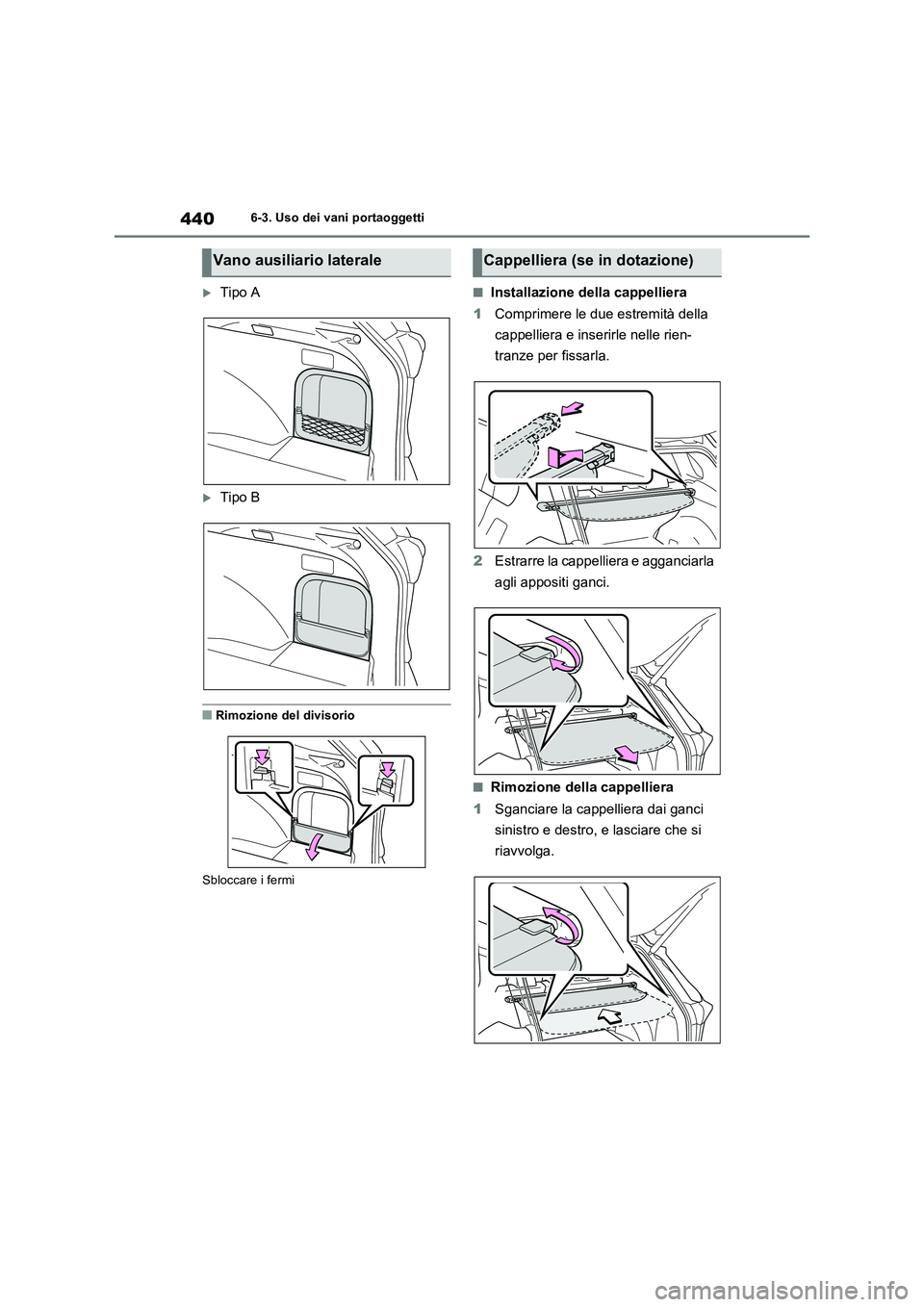

4406-3. Uso dei vani portaoggetti
Tipo A
Tipo B
■Rimozione del divisorio
Sbloccare i fermi
■Installazione della cappelliera
1Comprimere le due estremità della
cappelliera e inserirle nelle rien-
tranze per fissarla.
2Estrarre la cappelliera e agganciarla
agli appositi ganci.
■Rimozione della cappelliera
1Sganciare la cappelliera dai ganci
sinistro e destro, e lasciare che si
riavvolga.
Vano ausiliario lateraleCappelliera (se in dotazione)

441
6
6-3. Uso dei vani portaoggetti
Accessori interni

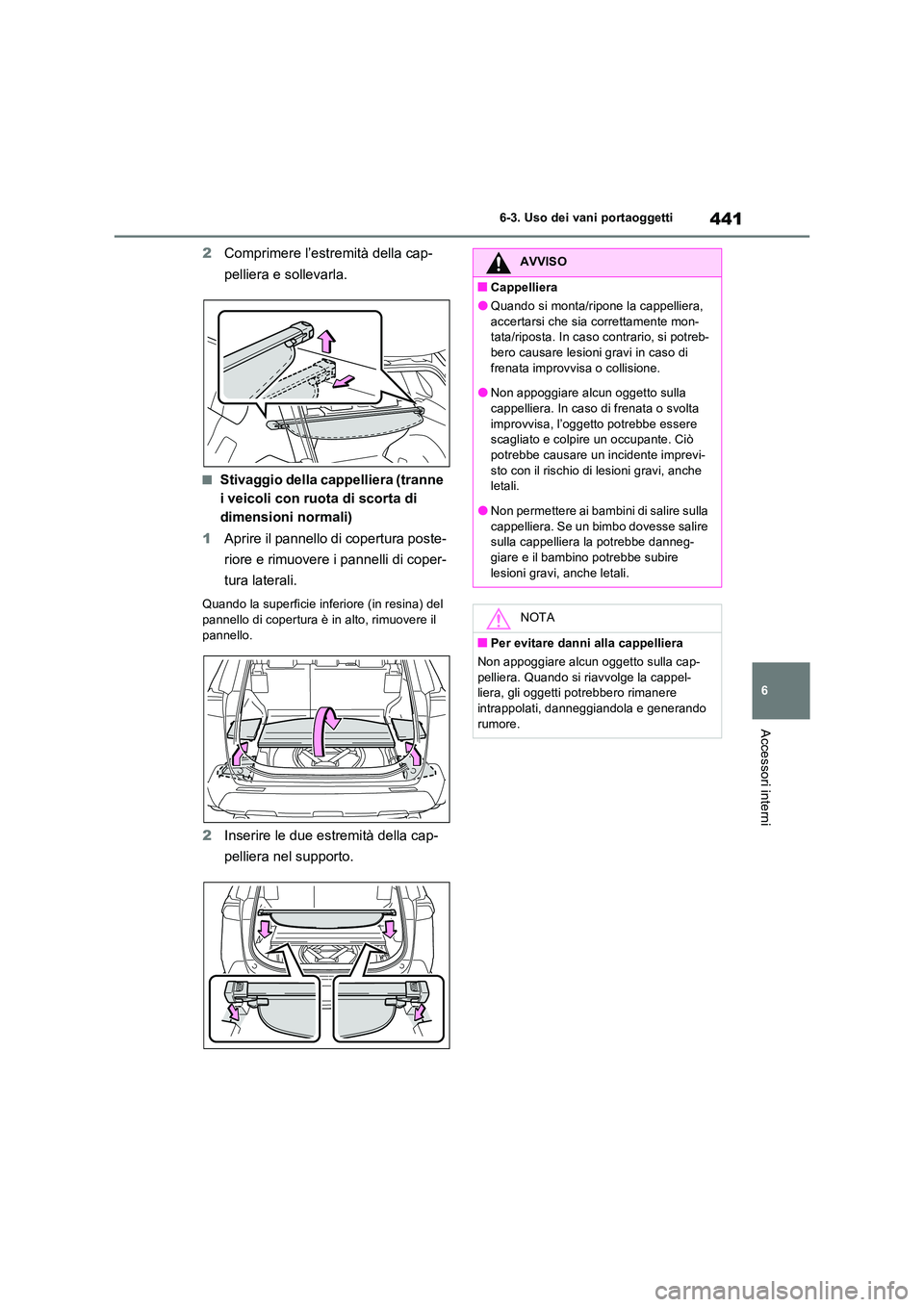

2 Comprimere l’estremità della cap-
pelliera e sollevarla.
■Stivaggio della cappelliera (tranne
i veicoli con ruota di scorta di
dimensioni normali)
1 Aprire il pannello di copertura poste-
riore e rimuovere i pannelli di coper-
tura laterali.
Quando la superficie inferiore (in resina) del pannello di copertura è in alto, rimuovere il
pannello.
2 Inserire le due estremità della cap-
pelliera nel supporto.
AVVISO
■Cappelliera
●Quando si monta/ripone la cappelliera,
accertarsi che sia correttamente mon- tata/riposta. In caso contrario, si potreb-bero causare lesioni gravi in caso di
frenata improvvisa o collisione.
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe causare un incidente imprevi-
sto con il rischio di lesioni gravi, anche letali.
●Non permettere ai bambini di salire sulla
cappelliera. Se un bimbo dovesse salire sulla cappelliera la potrebbe danneg-giare e il bambino potrebbe subire
lesioni gravi, anche letali.
NOTA
■Per evitare danni alla cappelliera
Non appoggiare alcun oggetto sulla cap-
pelliera. Quando si riavvolge la cappel- liera, gli oggetti potrebbero rimanere intrappolati, danneggiandola e generando
rumore.

4426-4. Uso degli altri accessori interni
6-4.Uso deg li a ltri acce ssori inte rni

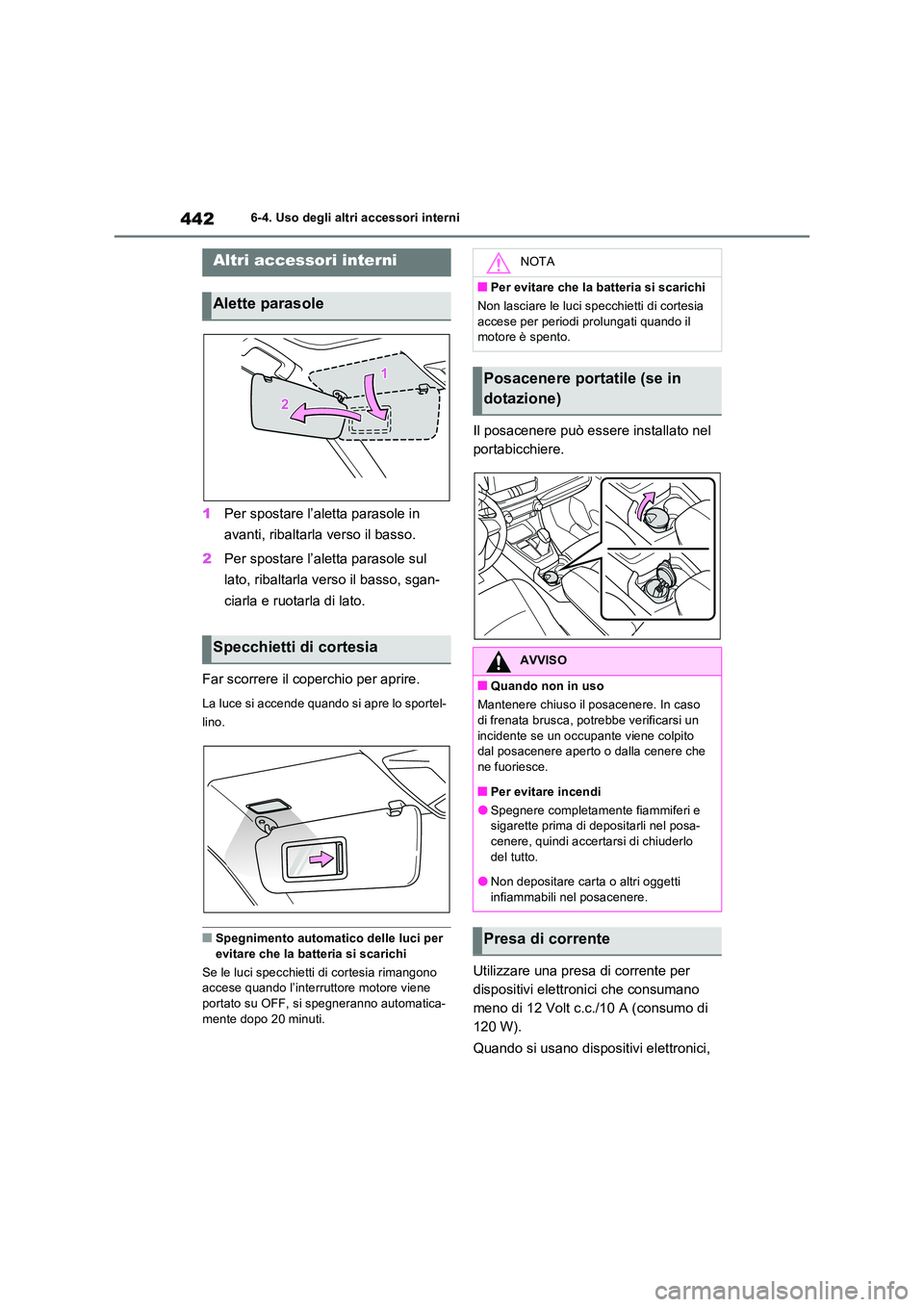

1Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
2 Per spostare l’aletta parasole sul
lato, ribaltarla verso il basso, sgan-
ciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre lo sportel-
lino.
■Spegnimento automatico delle luci per
evitare che la batteria si scarichi
Se le luci specchietti di cortesia rimangono accese quando l’interruttore motore viene portato su OFF, si spegneranno automatica-
mente dopo 20 minuti.
Il posacenere può essere installato nel
portabicchiere.
Utilizzare una presa di corrente per
dispositivi elettronici che consumano
meno di 12 Volt c.c./10 A (consumo di
120 W).
Quando si usano dispositivi elettronici,
Altri accessori interni
Alette parasole
Specchietti di cortesia
NOTA
■Per evitare che la batteria si scarichi
Non lasciare le luci specchietti di cortesia
accese per periodi prolungati quando il motore è spento.
Posacenere portatile (se in
dotazione)
AVVISO
■Quando non in uso
Mantenere chiuso il posacenere. In caso
di frenata brusca, potrebbe verificarsi un incidente se un occupante viene colpito dal posacenere aperto o dalla cenere che
ne fuoriesce.
■Per evitare incendi
●Spegnere completamente fiammiferi e sigarette prima di depositarli nel posa-
cenere, quindi accertarsi di chiuderlo del tutto.
●Non depositare carta o altri oggetti
infiammabili nel posacenere.
Presa di corrente

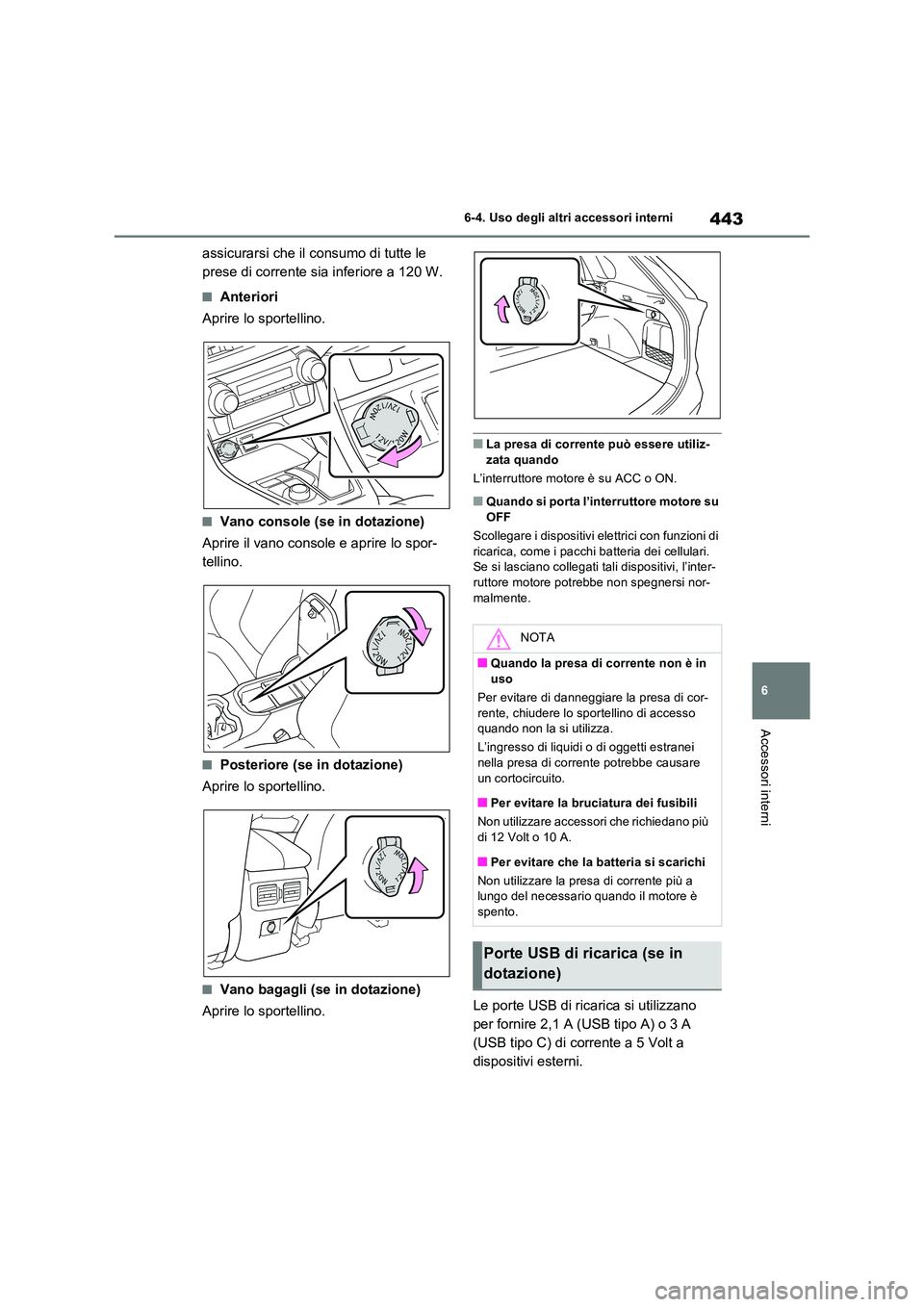

443
6
6-4. Uso degli altri accessori interni
Accessori interni
assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
■Anteriori
Aprire lo sportellino.
■Vano console (se in dotazione)
Aprire il vano console e aprire lo spor-
tellino.
■Posteriore (se in dotazione)
Aprire lo sportellino.
■Vano bagagli (se in dotazione)
Aprire lo sportellino.
■La presa di corrente può essere utiliz- zata quando
L’interruttore motore è su ACC o ON.
■Quando si porta l’interruttore motore su OFF
Scollegare i dispositivi elettrici con funzioni di
ricarica, come i pacchi batteria dei cellulari. Se si lasciano collegati tali dispositivi, l’inter-ruttore motore potrebbe non spegnersi nor-
malmente.
Le porte USB di ricarica si utilizzano
per fornire 2,1 A (USB tipo A) o 3 A
(USB tipo C) di corrente a 5 Volt a
dispositivi esterni.
NOTA
■Quando la presa di corrente non è in uso
Per evitare di danneggiare la presa di cor-
rente, chiudere lo sportellino di accesso quando non la si utilizza.
L’ingresso di liquidi o di oggetti estranei nella presa di corr ente potrebbe causare
un cortocircuito.
■Per evitare la bruciatura dei fusibili
Non utilizzare accessori che richiedano più di 12 Volt o 10 A.
■Per evitare che la batteria si scarichi
Non utilizzare la presa di corrente più a lungo del necessario quando il motore è spento.
Porte USB di ricarica (se in
dotazione)

4446-4. Uso degli altri accessori interni

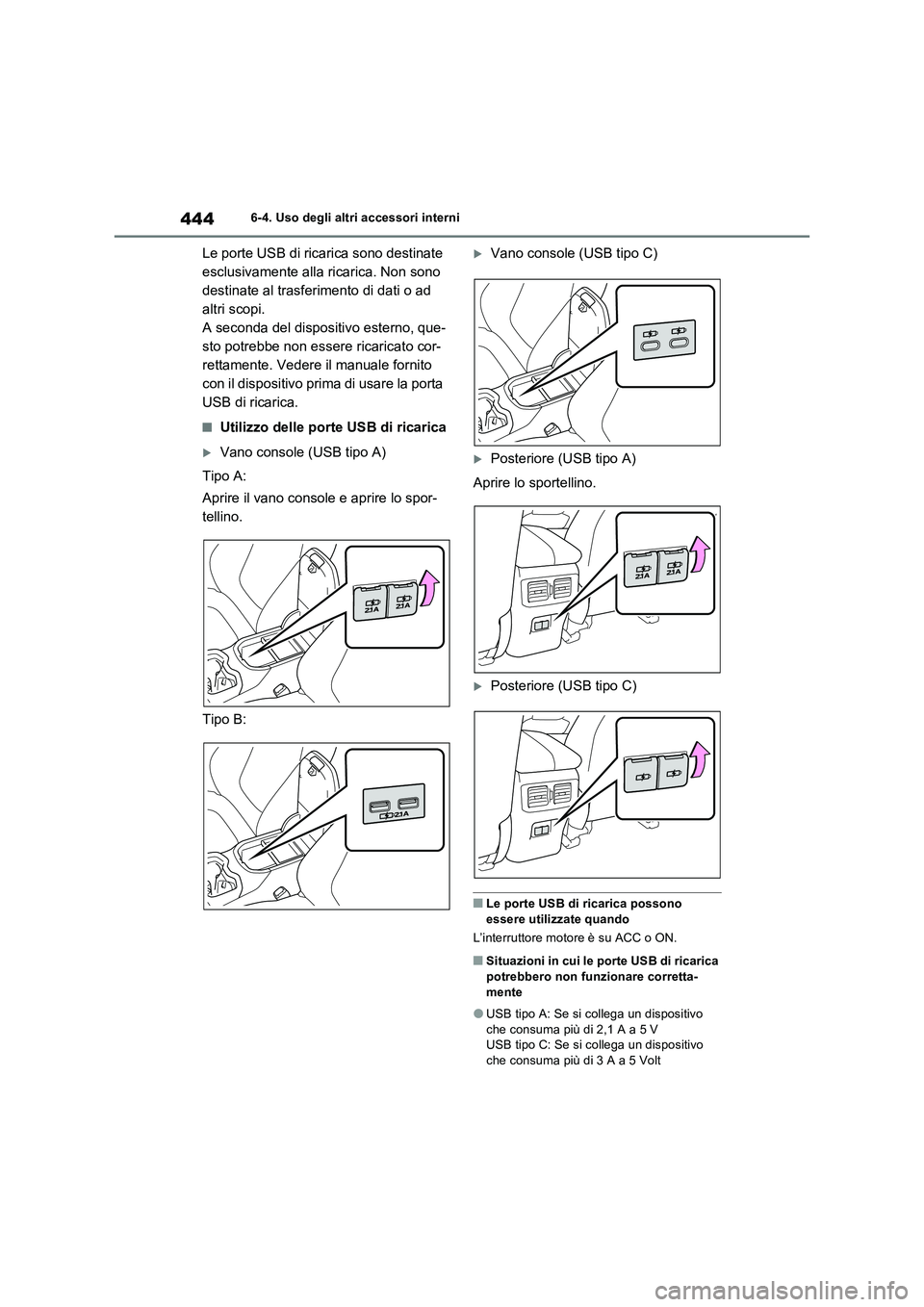

Le porte USB di ricarica sono destinate
esclusivamente alla ricarica. Non sono
destinate al trasferimento di dati o ad
altri scopi.
A seconda del dispositivo esterno, que-
sto potrebbe non essere ricaricato cor-
rettamente. Vedere il manuale fornito
con il dispositivo prima di usare la porta
USB di ricarica.
■Utilizzo delle porte USB di ricarica
Vano console (USB tipo A)
Tipo A:
Aprire il vano console e aprire lo spor-
tellino.
Tipo B:
Vano console (USB tipo C)
Posteriore (USB tipo A)
Aprire lo sportellino.
Posteriore (USB tipo C)
■Le porte USB di ricarica possono
essere utilizzate quando
L’interruttore motore è su ACC o ON.
■Situazioni in cui le porte USB di ricarica
potrebbero non funzionare corretta-
mente
●USB tipo A: Se si collega un dispositivo
che consuma più di 2,1 A a 5 V
USB tipo C: Se si collega un dispositivo
che consuma più di 3 A a 5 Volt

445
6
6-4. Uso degli altri accessori interni
Accessori interni

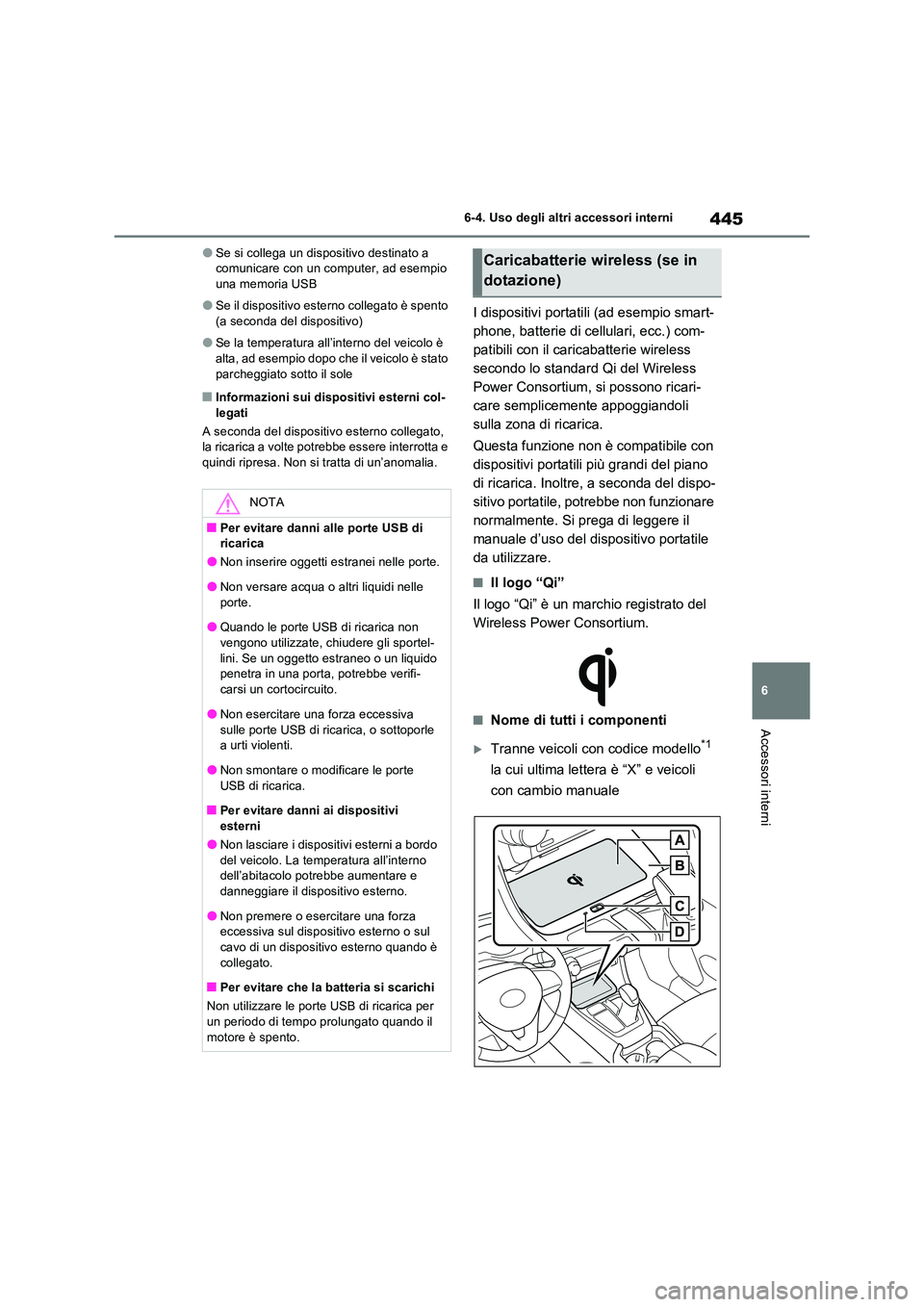

●Se si collega un dispositivo destinato a comunicare con un computer, ad esempio una memoria USB
●Se il dispositivo esterno collegato è spento (a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è alta, ad esempio dopo che il veicolo è stato
parcheggiato sotto il sole
■Informazioni sui dispositivi esterni col- legati
A seconda del dispositivo esterno collegato, la ricarica a volte potrebbe essere interrotta e
quindi ripresa. Non si tratta di un’anomalia.
I dispositivi portatili (ad esempio smart-
phone, batterie di cellulari, ecc.) com-
patibili con il caricabatterie wireless
secondo lo standard Qi del Wireless
Power Consortium, si possono ricari-
care semplicemente appoggiandoli
sulla zona di ricarica.
Questa funzione non è compatibile con
dispositivi portatili più grandi del piano
di ricarica. Inoltre, a seconda del dispo-
sitivo portatile, potrebbe non funzionare
normalmente. Si prega di leggere il
manuale d’uso del dispositivo portatile
da utilizzare.
■Il logo “Qi”
Il logo “Qi” è un marchio registrato del
Wireless Power Consortium.
■Nome di tutti i componenti
Tranne veicoli con codice modello*1
la cui ultima lettera è “X” e veicoli
con cambio manuale
NOTA
■Per evitare danni alle porte USB di ricarica
●Non inserire oggetti estranei nelle porte.
●Non versare acqua o altri liquidi nelle porte.
●Quando le porte USB di ricarica non
vengono utilizzate, chiudere gli sportel- lini. Se un oggetto estraneo o un liquido penetra in una porta, potrebbe verifi-
carsi un cortocircuito.
●Non esercitare una forza eccessiva
sulle porte USB di ricarica, o sottoporle a urti violenti.
●Non smontare o modificare le porte
USB di ricarica.
■Per evitare danni ai dispositivi esterni
●Non lasciare i dispositivi esterni a bordo
del veicolo. La temperatura all’interno dell’abitacolo potrebbe aumentare e danneggiare il dispositivo esterno.
●Non premere o esercitare una forza eccessiva sul dispositivo esterno o sul cavo di un dispositivo esterno quando è
collegato.
■Per evitare che la batteria si scarichi
Non utilizzare le porte USB di ricarica per un periodo di tempo prolungato quando il
motore è spento.
Caricabatterie wireless (se in
dotazione)

4466-4. Uso degli altri accessori interni

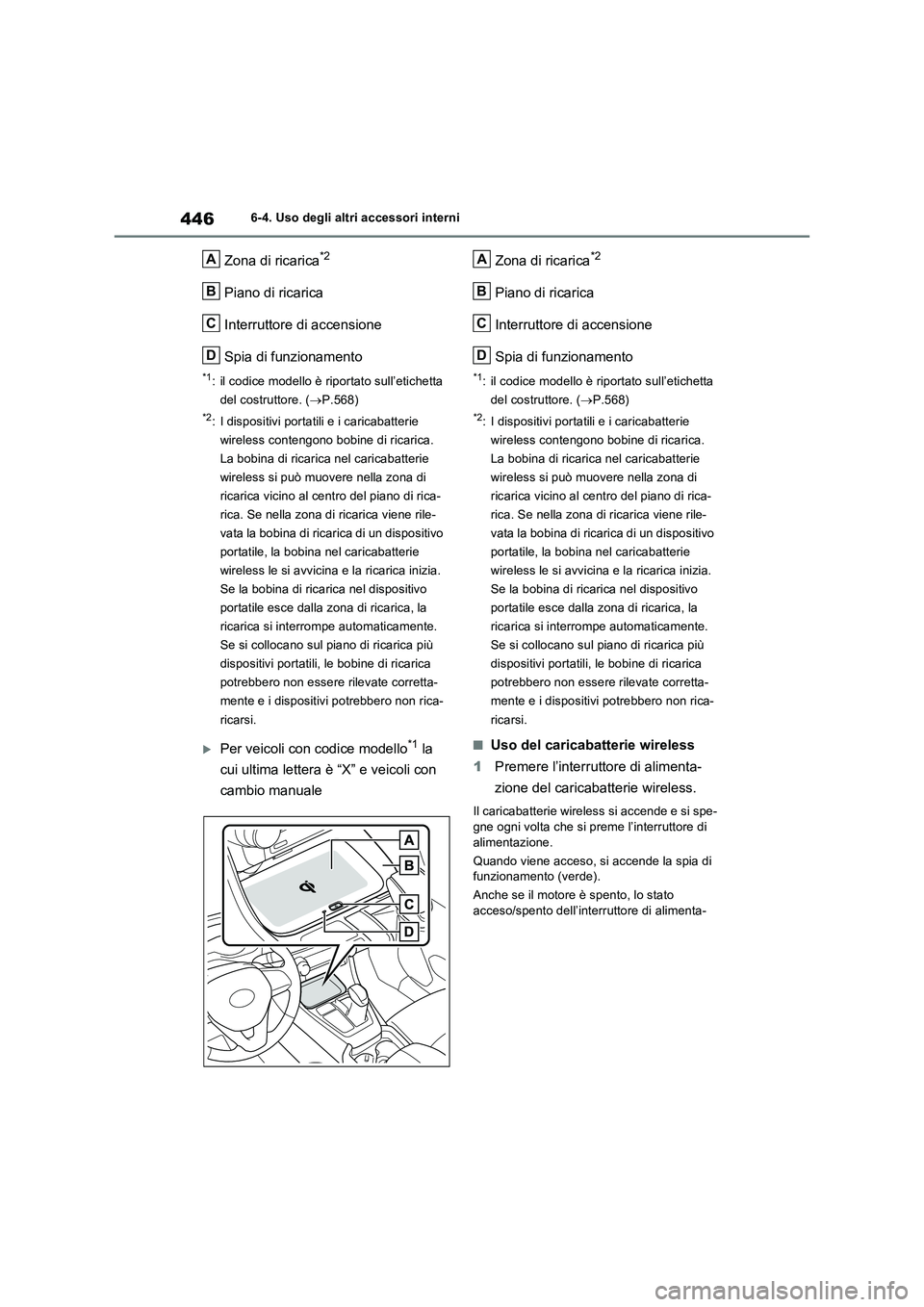

Zona di ricarica*2
Piano di ricarica
Interruttore di accensione
Spia di funzionamento
*1: il codice modello è riportato sull’etichetta
del costruttore. (P.568)
*2: I dispositivi portatili e i caricabatterie
wireless contengono bobine di ricarica.
La bobina di ricarica nel caricabatterie
wireless si può muovere nella zona di
ricarica vicino al centro del piano di rica-
rica. Se nella zona di ricarica viene rile-
vata la bobina di ricarica di un dispositivo
portatile, la bobina nel caricabatterie
wireless le si avvicina e la ricarica inizia.
Se la bobina di ricarica nel dispositivo
portatile esce dalla zona di ricarica, la
ricarica si interrompe automaticamente.
Se si collocano sul piano di ricarica più
dispositivi portatili, le bobine di ricarica
potrebbero non essere rilevate corretta-
mente e i dispositivi potrebbero non rica-
ricarsi.
Per veicoli con codice modello*1 la
cui ultima lettera è “X” e veicoli con
cambio manualeZona di ricarica
*2
Piano di ricarica
Interruttore di accensione
Spia di funzionamento
*1: il codice modello è riportato sull’etichetta
del costruttore. (P.568)
*2: I dispositivi portatili e i caricabatterie
wireless contengono bobine di ricarica.
La bobina di ricarica nel caricabatterie
wireless si può muovere nella zona di
ricarica vicino al centro del piano di rica-
rica. Se nella zona di ricarica viene rile-
vata la bobina di ricarica di un dispositivo
portatile, la bobina nel caricabatterie
wireless le si avvicina e la ricarica inizia.
Se la bobina di ricarica nel dispositivo
portatile esce dalla zona di ricarica, la
ricarica si interrompe automaticamente.
Se si collocano sul piano di ricarica più
dispositivi portatili, le bobine di ricarica
potrebbero non essere rilevate corretta-
mente e i dispositivi potrebbero non rica-
ricarsi.
■Uso del caricabatterie wireless
1Premere l’interruttore di alimenta-
zione del caricabatterie wireless.
Il caricabatterie wireless si accende e si spe-
gne ogni volta che si preme l’interruttore di
alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).
Anche se il motore è spento, lo stato
acceso/spento dell’interruttore di alimenta-
A
B
C
D
A
B
C
D

447
6 6-4. Uso degli altri accessori interni
Accessori interni

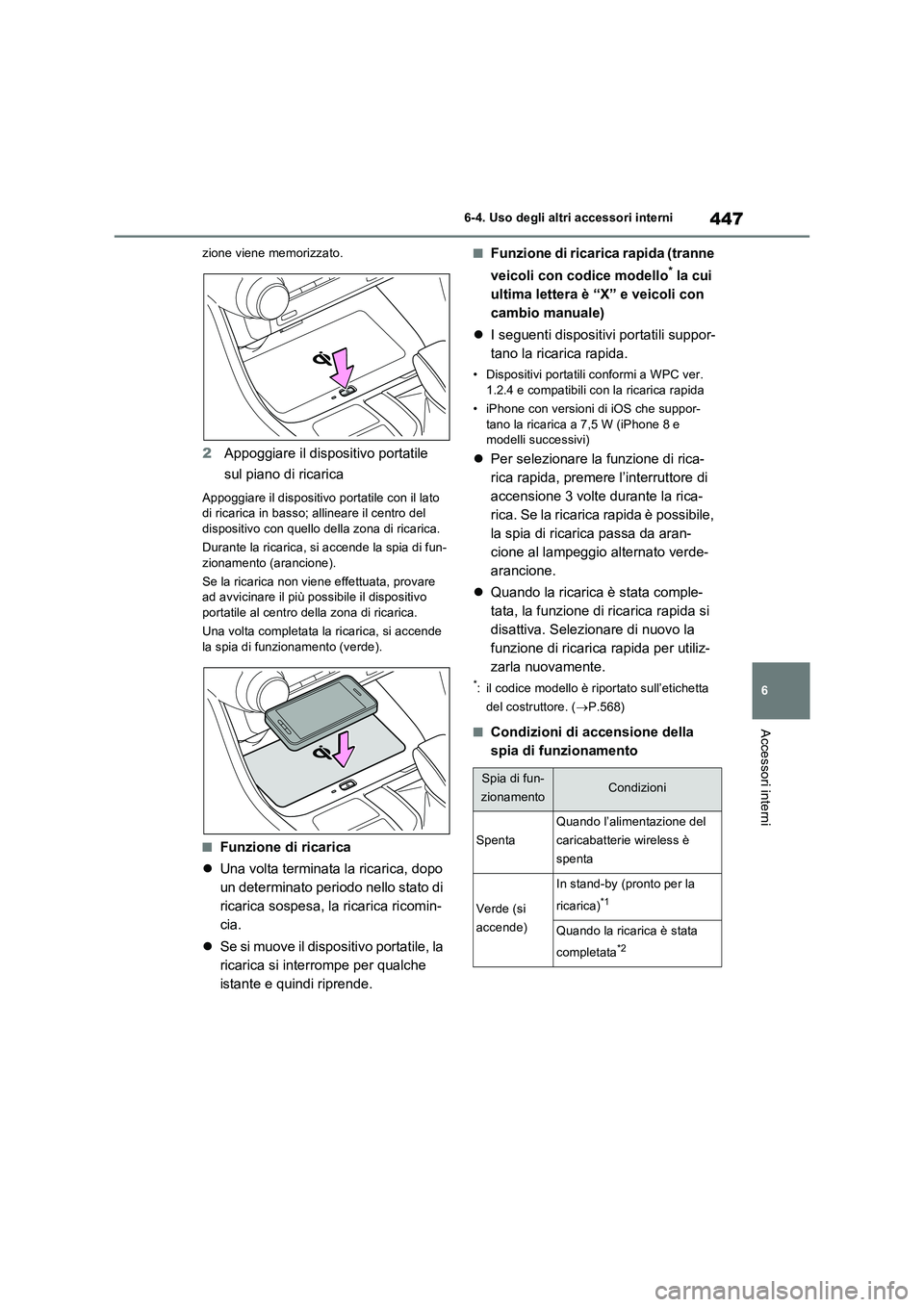

zione viene memorizzato.
2Appoggiare il dispositivo portatile
sul piano di ricarica
Appoggiare il dispositivo portatile con il lato
di ricarica in basso; allineare il centro del
dispositivo con quello della zona di ricarica.
Durante la ricarica, si accende la spia di fun-
zionamento (arancione).
Se la ricarica non viene effettuata, provare
ad avvicinare il più possibile il dispositivo
portatile al centro della zona di ricarica.
Una volta completata la ricarica, si accende
la spia di funzionamento (verde).
■Funzione di ricarica
Una volta terminata la ricarica, dopo
un determinato periodo nello stato di
ricarica sospesa, la ricarica ricomin-
cia.
Se si muove il dispositivo portatile, la
ricarica si interrompe per qualche
istante e quindi riprende.
■Funzione di ricarica rapida (tranne
veicoli con codice modello
* la cui
ultima lettera è “X” e veicoli con
cambio manuale)
I seguenti dispositivi portatili suppor-
tano la ricarica rapida.
• Dispositivi portatili conformi a WPC ver.
1.2.4 e compatibili con la ricarica rapida
• iPhone con versioni di iOS che suppor-
tano la ricarica a 7,5 W (iPhone 8 e
modelli successivi)
Per selezionare la funzione di rica-
rica rapida, premere l’interruttore di
accensione 3 volte durante la rica-
rica. Se la ricarica rapida è possibile,
la spia di ricarica passa da aran-
cione al lampeggio alternato verde-
arancione.
Quando la ricarica è stata comple-
tata, la funzione di ricarica rapida si
disattiva. Selezionare di nuovo la
funzione di ricarica rapida per utiliz-
zarla nuovamente.
*: il codice modello è riportato sull’etichetta
del costruttore. (P.568)
■Condizioni di accensione della
spia di funzionamento
Spia di fun-
zionamentoCondizioni
Spenta
Quando l’alimentazione del
caricabatterie wireless è
spenta
Verde (si
accende)
In stand-by (pronto per la
ricarica)
*1
Quando la ricarica è stata
completata
*2

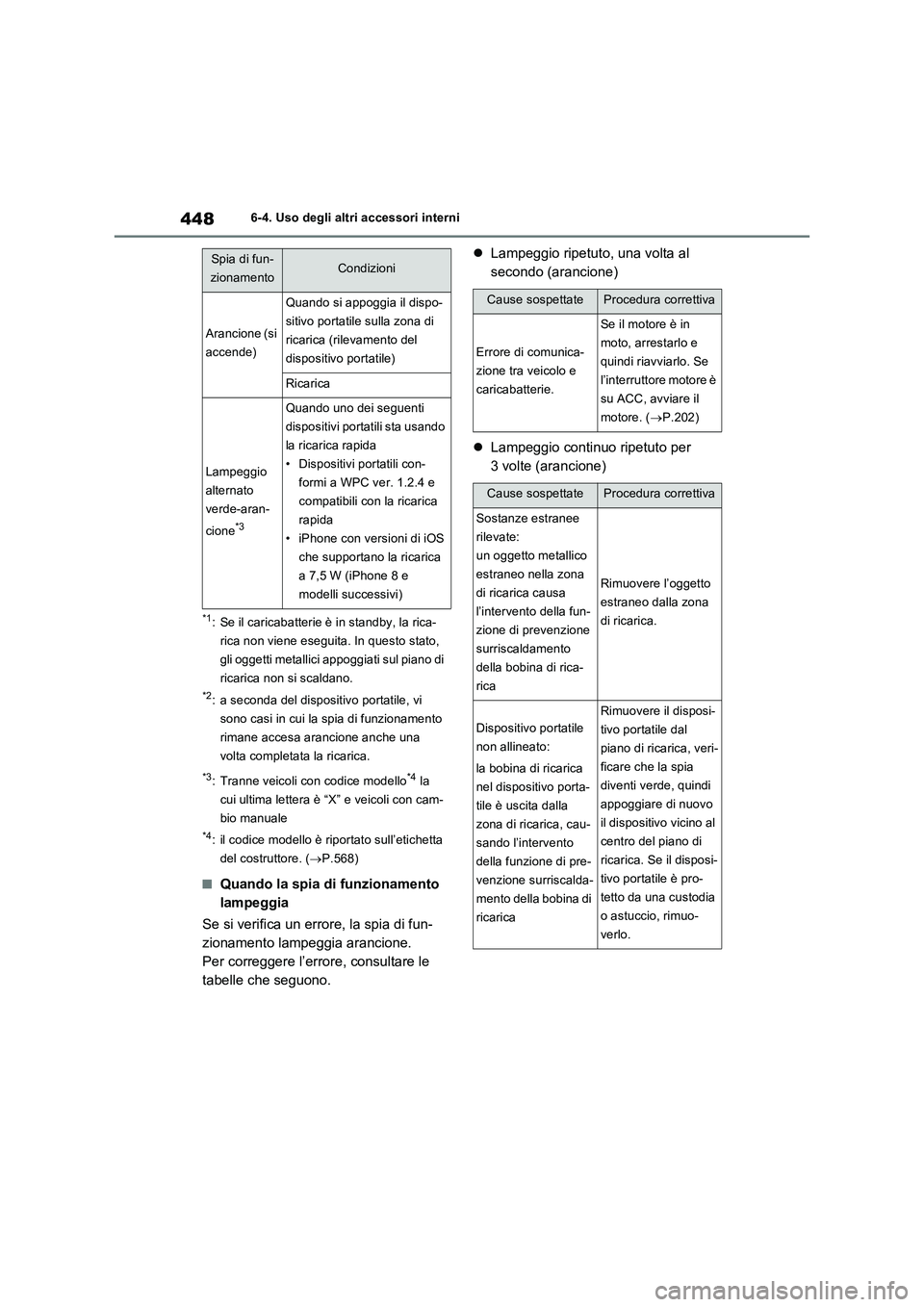

4486-4. Uso degli altri accessori interni
*1: Se il caricabatterie è in standby, la rica-
rica non viene eseguita. In questo stato,
gli oggetti metallici appoggiati sul piano di
ricarica non si scaldano.
*2: a seconda del dispositivo portatile, vi
sono casi in cui la spia di funzionamento
rimane accesa arancione anche una
volta completata la ricarica.
*3: Tranne veicoli con codice modello*4 la
cui ultima lettera è “X” e veicoli con cam-
bio manuale
*4: il codice modello è riportato sull’etichetta
del costruttore. (P.568)
■Quando la spia di funzionamento
lampeggia
Se si verifica un errore, la spia di fun-
zionamento lampeggia arancione.
Per correggere l’errore, consultare le
tabelle che seguono.Lampeggio ripetuto, una volta al
secondo (arancione)
Lampeggio continuo ripetuto per
3 volte (arancione)
Arancione (si
accende)
Quando si appoggia il dispo-
sitivo portatile sulla zona di
ricarica (rilevamento del
dispositivo portatile)
Ricarica
Lampeggio
alternato
verde-aran-
cione
*3
Quando uno dei seguenti
dispositivi portatili sta usando
la ricarica rapida
• Dispositivi portatili con-
formi a WPC ver. 1.2.4 e
compatibili con la ricarica
rapida
• iPhone con versioni di iOS
che supportano la ricarica
a 7,5 W (iPhone 8 e
modelli successivi)
Spia di fun-
zionamentoCondizioni
Cause sospettateProcedura correttiva
Errore di comunica-
zione tra veicolo e
caricabatterie.
Se il motore è in
moto, arrestarlo e
quindi riavviarlo. Se
l’interruttore motore è
su ACC, avviare il
motore. (P.202)
Cause sospettateProcedura correttiva
Sostanze estranee
rilevate:
un oggetto metallico
estraneo nella zona
di ricarica causa
l’intervento della fun-
zione di prevenzione
surriscaldamento
della bobina di rica-
rica
Rimuovere l’oggetto
estraneo dalla zona
di ricarica.
Dispositivo portatile
non allineato:
la bobina di ricarica
nel dispositivo porta-
tile è uscita dalla
zona di ricarica, cau-
sando l’intervento
della funzione di pre-
venzione surriscalda-
mento della bobina di
ricarica
Rimuovere il disposi-
tivo portatile dal
piano di ricarica, veri-
ficare che la spia
diventi verde, quindi
appoggiare di nuovo
il dispositivo vicino al
centro del piano di
ricarica. Se il disposi-
tivo portatile è pro-
tetto da una custodia
o astuccio, rimuo-
verlo.
