9-1. Specifiche
Specifiche del veicolo

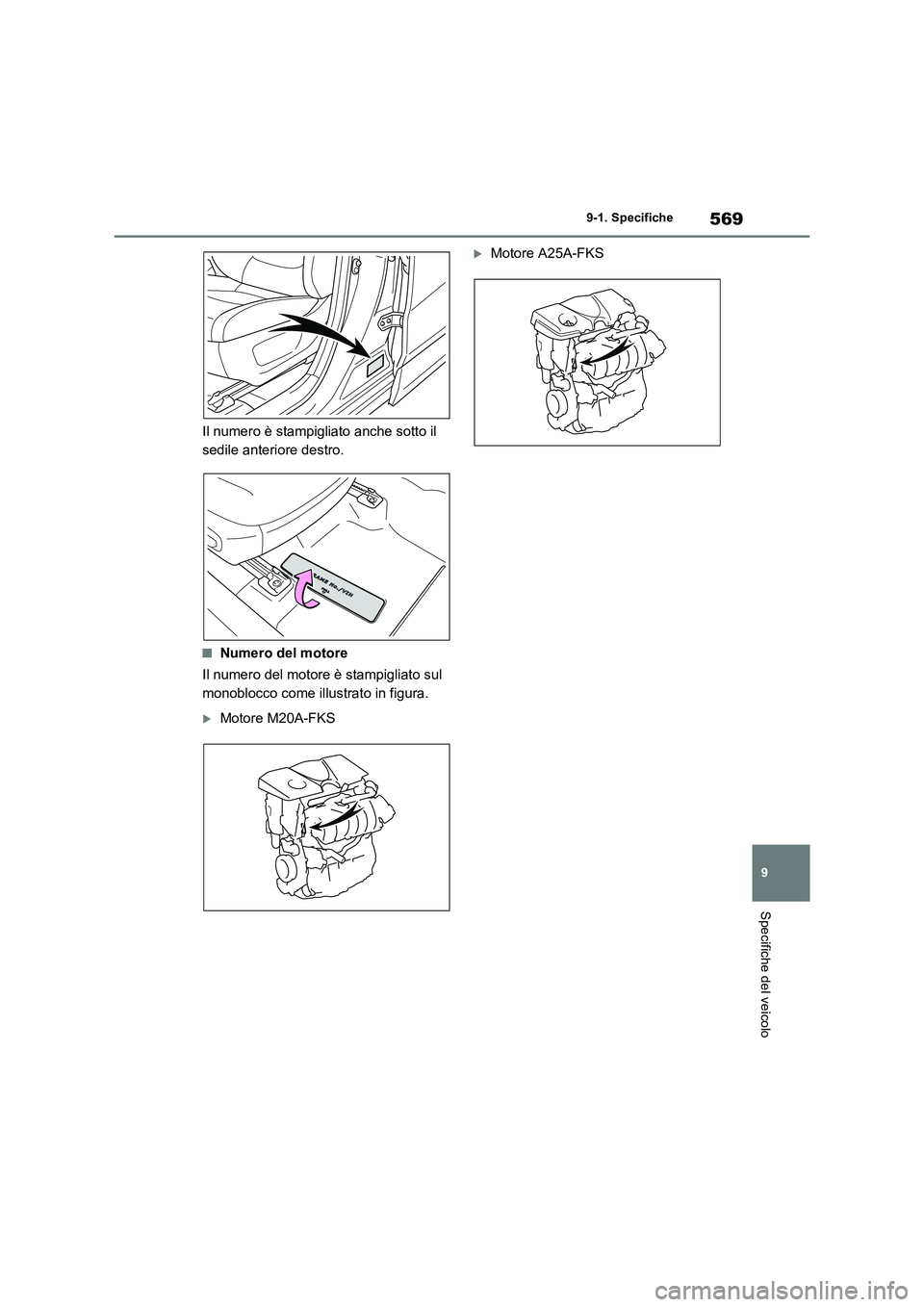

Il numero è stampigliato anche sotto il
sedile anteriore destro.
■Numero del motore
Il numero del motore è stampigliato sul
monoblocco come illustrato in figura.
Motore M20A-FKS
Motore A25A-FKS

5709-1. Specifiche
M20A-FKS
A25A-FKS

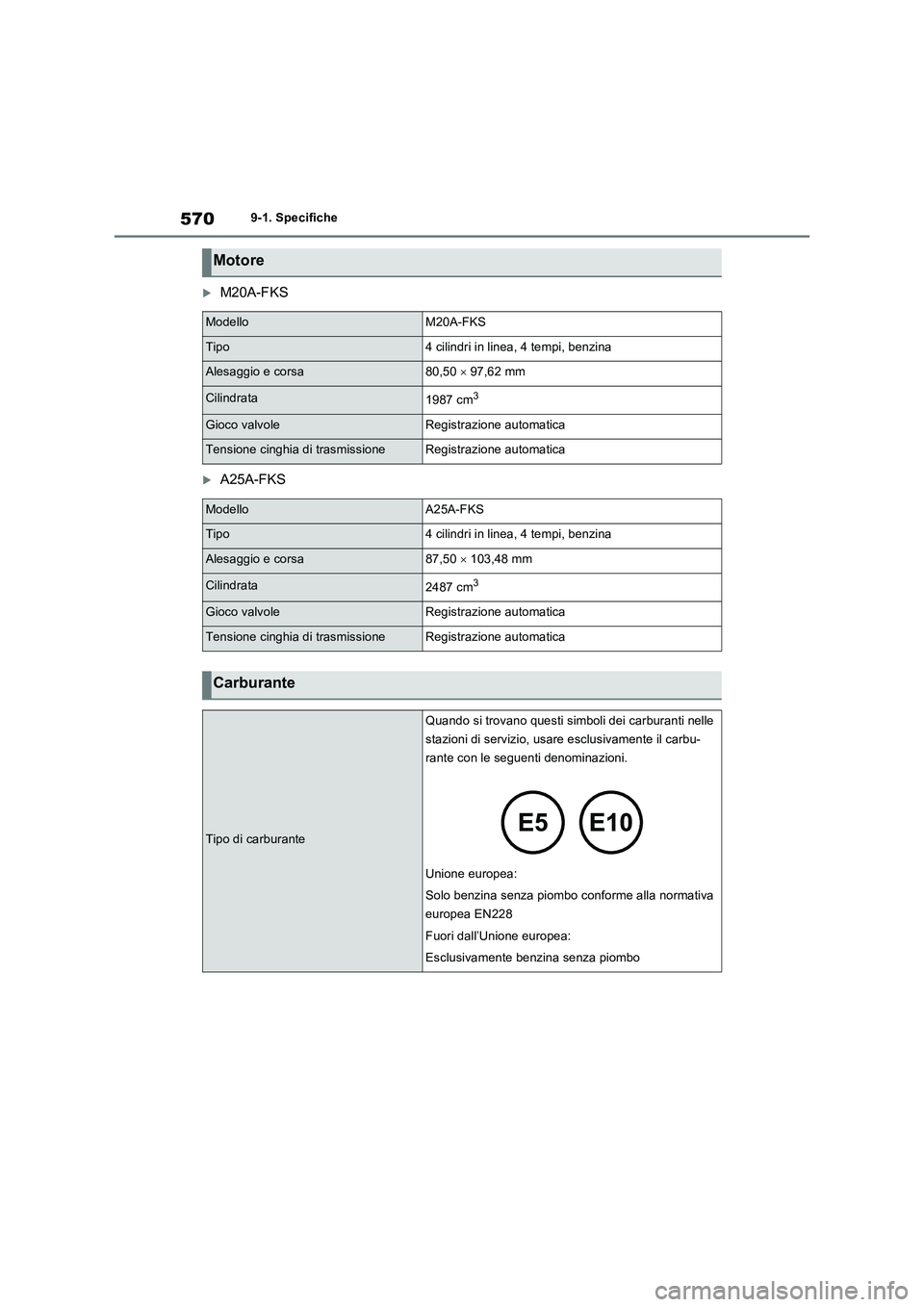

Motore
ModelloM20A-FKS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,50  97,62 mm
Cilindrata1987 cm3
Gioco valvoleRegistrazione automatica
Tensione cinghia di trasmissioneRegistrazione automatica
ModelloA25A-FKS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa87,50  103,48 mm
Cilindrata2487 cm3
Gioco valvoleRegistrazione automatica
Tensione cinghia di trasmissioneRegistrazione automatica
Carburante
Tipo di carburante
Quando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare esclusivamente il carbu-
rante con le seguenti denominazioni.
Unione europea:
Solo benzina senza piombo conforme alla normativa
europea EN228
Fuori dall’Unione europea:
Esclusivamente benzina senza piombo

571
9 9-1. Specifiche
Specifiche del veicolo

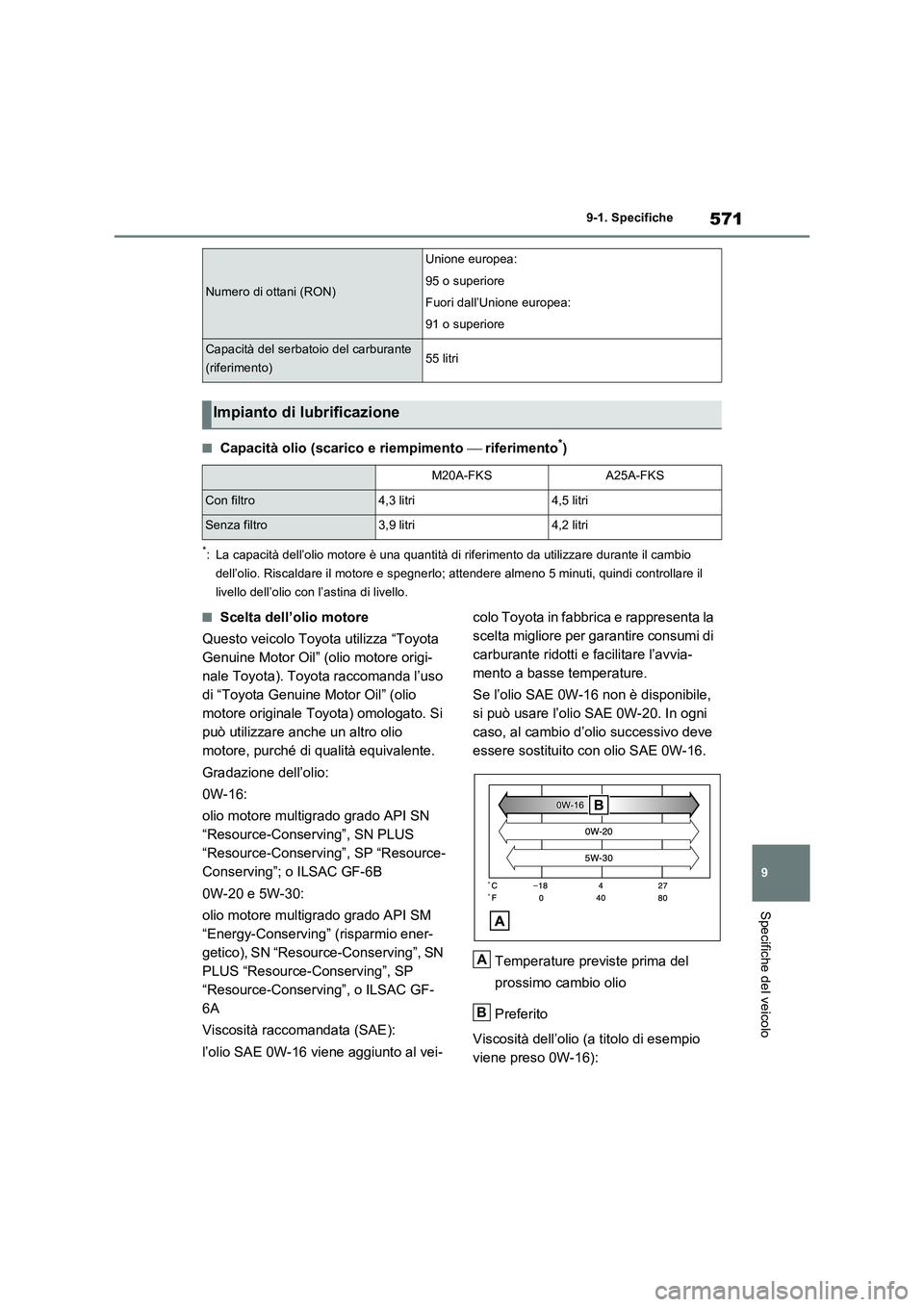

■Capacità olio (scarico e riempimento  riferimento*)
*: La capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cambio
dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi controllare il
livello dell’olio con l’astina di livello.
■Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota
Genuine Motor Oil” (olio motore origi-
nale Toyota). Toyota raccomanda l’uso
di “Toyota Genuine Motor Oil” (olio
motore originale Toyota) omologato. Si
può utilizzare anche un altro olio
motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-16:
olio motore multigrado grado API SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving”, SP “Resource-
Conserving”; o ILSAC GF-6B
0W-20 e 5W-30:
olio motore multigrado grado API SM
“Energy-Conserving” (risparmio ener-
getico), SN “Resource-Conserving”, SN
PLUS “Resource-Conserving”, SP
“Resource-Conserving”, o ILSAC GF-
6A
Viscosità raccomandata (SAE):
l’olio SAE 0W-16 viene aggiunto al vei-colo Toyota in fabbrica e rappresenta la
scelta migliore per garantire consumi di
carburante ridotti e facilitare l’avvia-
mento a basse temperature.
Se l’olio SAE 0W-16 non è disponibile,
si può usare l’olio SAE 0W-20. In ogni
caso, al cambio d’olio successivo deve
essere sostituito con olio SAE 0W-16.
Temperature previste prima del
prossimo cambio olio
Preferito
Viscosità dell’olio (a titolo di esempio
viene preso 0W-16):
Numero di ottani (RON)
Unione europea:
95 o superiore
Fuori dall’Unione europea:
91 o superiore
Capacità del serbatoio del carburante
(riferimento)55 litri
Impianto di lubrificazione
M20A-FKSA25A-FKS
Con filtro4,3 litri4,5 litri
Senza filtro3,9 litri4,2 litri
A
B

5729-1. Specifiche

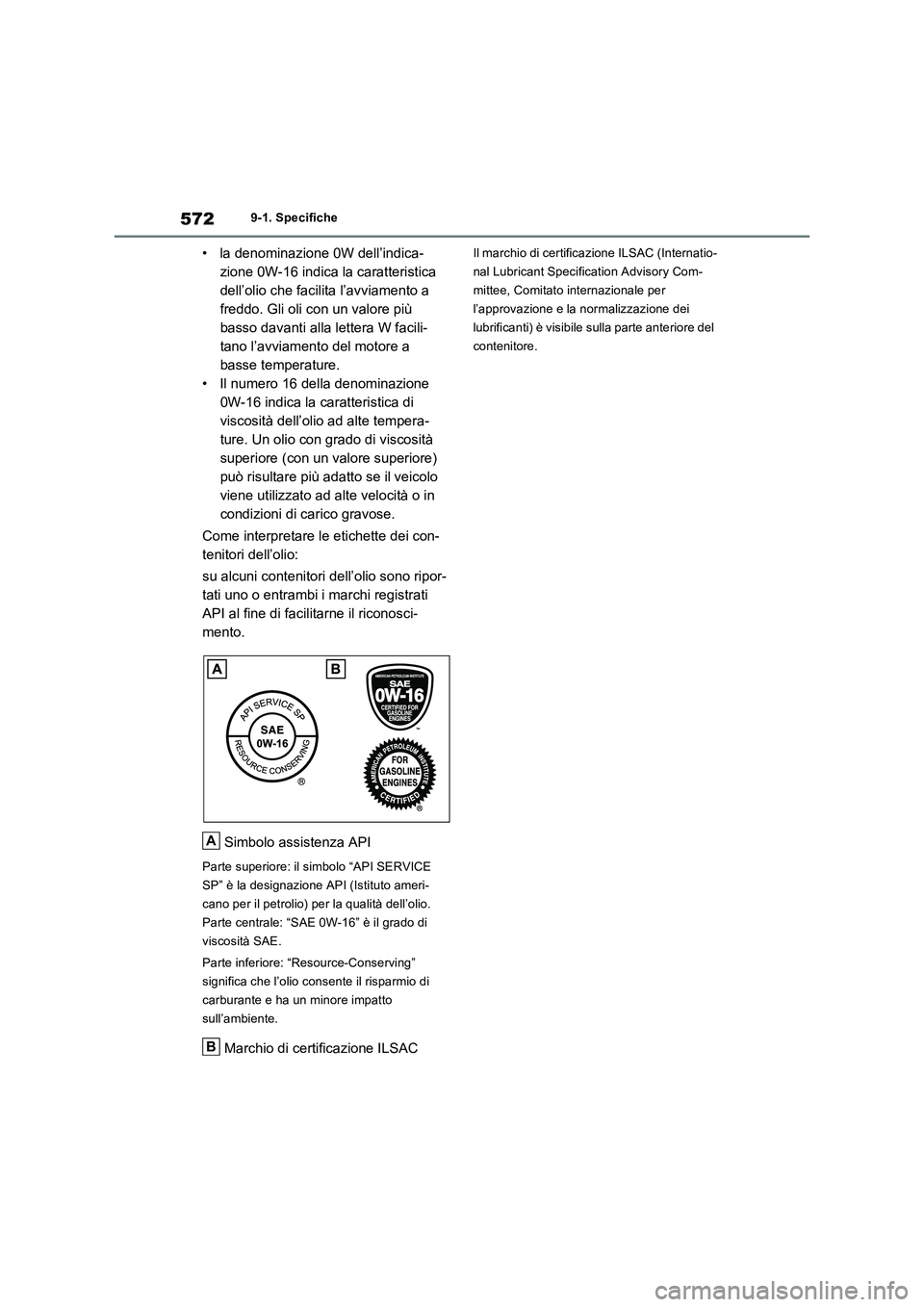

• la denominazione 0W dell’indica-
zione 0W-16 indica la caratteristica
dell’olio che facilita l’avviamento a
freddo. Gli oli con un valore più
basso davanti alla lettera W facili-
tano l’avviamento del motore a
basse temperature.
• Il numero 16 della denominazione
0W-16 indica la caratteristica di
viscosità dell’olio ad alte tempera-
ture. Un olio con grado di viscosità
superiore (con un valore superiore)
può risultare più adatto se il veicolo
viene utilizzato ad alte velocità o in
condizioni di carico gravose.
Come interpretare le etichette dei con-
tenitori dell’olio:
su alcuni contenitori dell’olio sono ripor-
tati uno o entrambi i marchi registrati
API al fine di facilitarne il riconosci-
mento.
Simbolo assistenza API
Parte superiore: il simbolo “API SERVICE
SP” è la designazione API (Istituto ameri-
cano per il petrolio) per la qualità dell’olio.
Parte centrale: “SAE 0W-16” è il grado di
viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio consente il risparmio di
carburante e ha un minore impatto
sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (Internatio-
nal Lubricant Specification Advisory Com-
mittee, Comitato internazionale per
l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del
contenitore.
A
B

573
9 9-1. Specifiche
Specifiche del veicolo
Motore M20A-FKS
*: la capacità del refrigerante è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Motore A25A-FKS
*: la capacità del refrigerante è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.

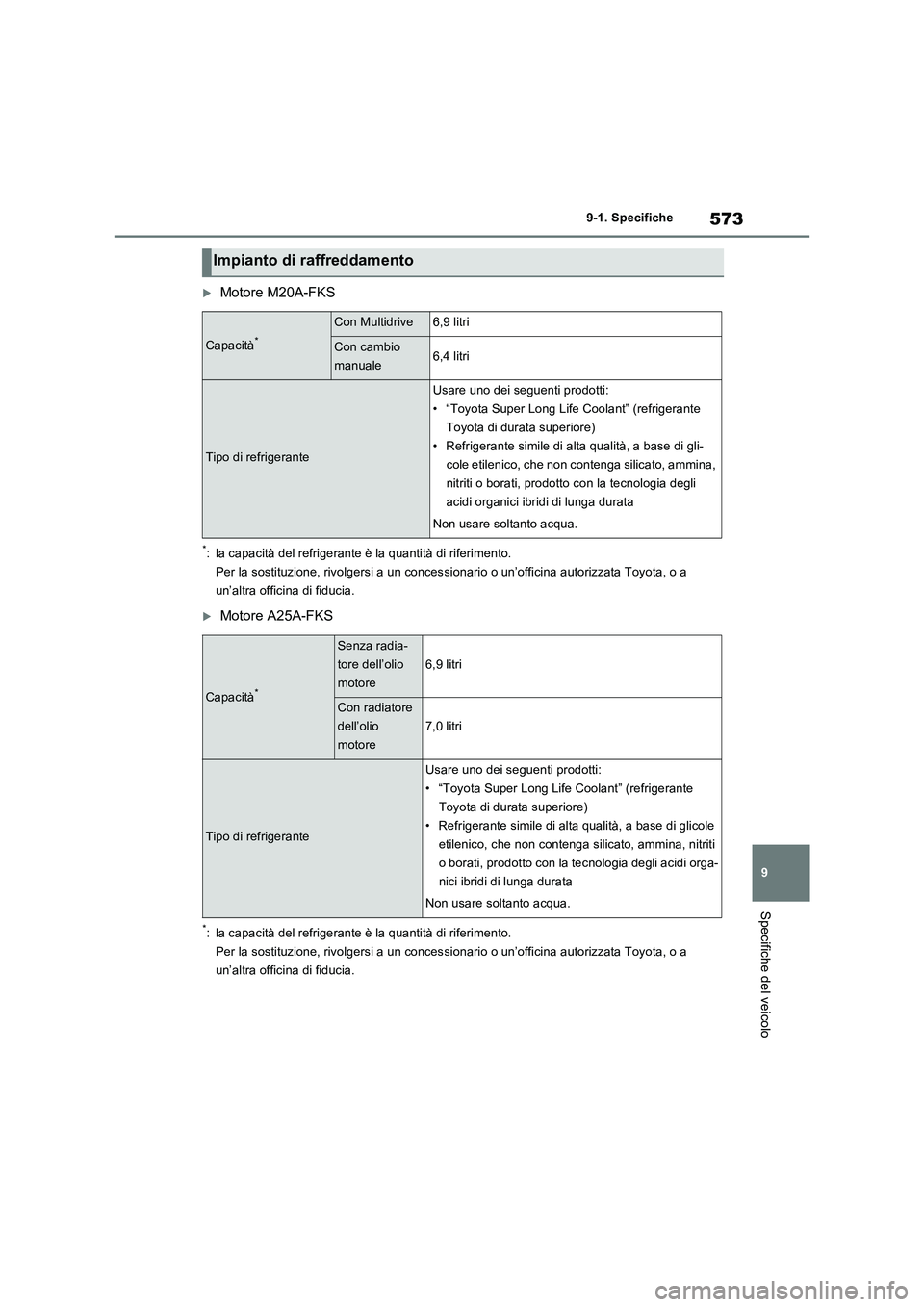

Impianto di raffreddamento
Capacità*
Con Multidrive6,9 litri
Con cambio
manuale6,4 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato, ammina,
nitriti o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Capacità*
Senza radia-
tore dell’olio
motore
6,9 litri
Con radiatore
dell’olio
motore
7,0 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole
etilenico, che non contenga silicato, ammina, nitriti
o borati, prodotto con la tecnologia degli acidi orga-
nici ibridi di lunga durata
Non usare soltanto acqua.

5749-1. Specifiche
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un conces sionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.

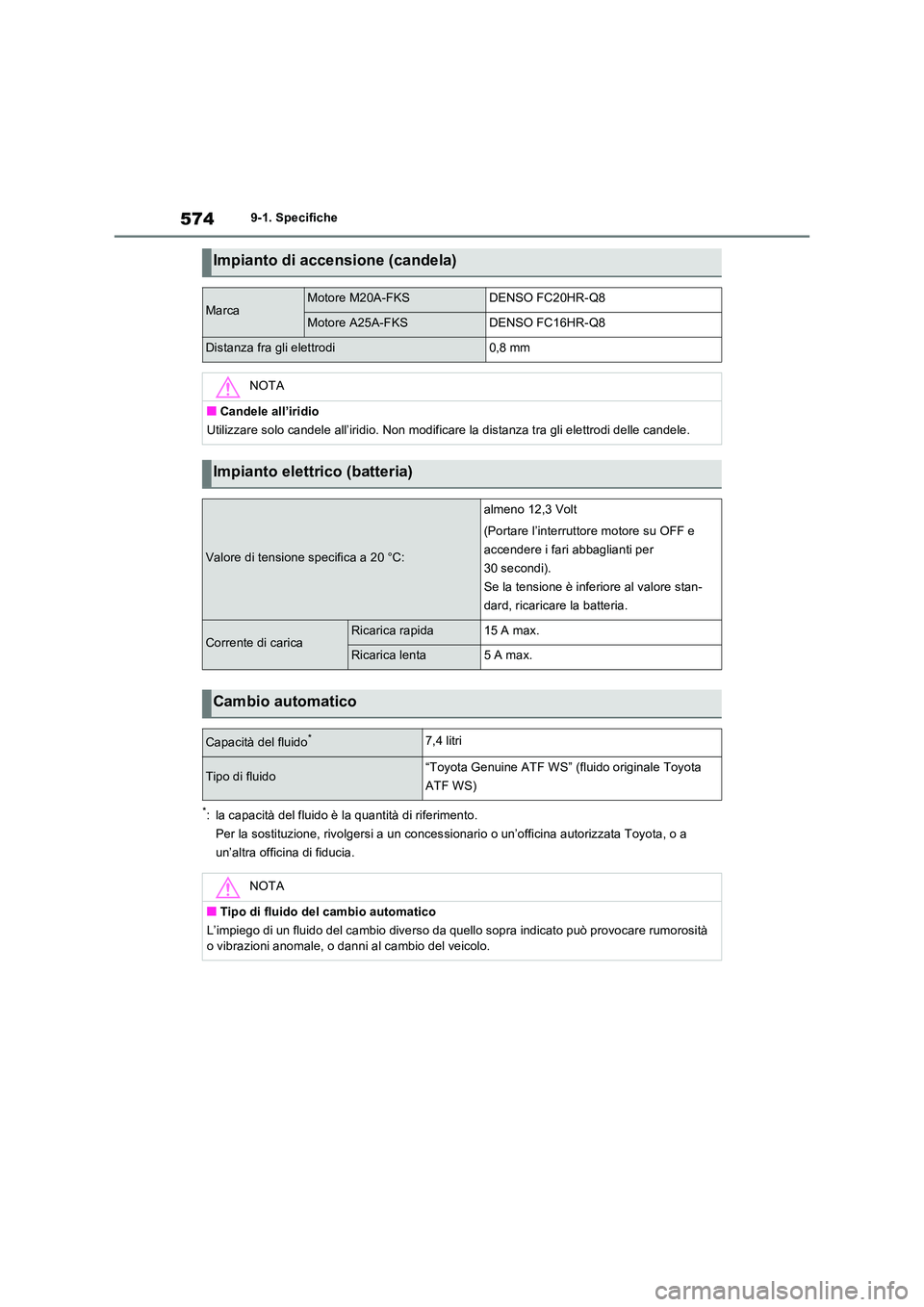

Impianto di accensione (candela)
MarcaMotore M20A-FKSDENSO FC20HR-Q8
Motore A25A-FKSDENSO FC16HR-Q8
Distanza fra gli elettrodi0,8 mm
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non modificare la distanza tra gli elettrodi delle candele.
Impianto elettrico (batteria)
Valore di tensione specifica a 20 °C:
almeno 12,3 Volt
(Portare l’interruttore motore su OFF e
accendere i fari abbaglianti per
30 secondi).
Se la tensione è inferiore al valore stan-
dard, ricaricare la batteria.
Corrente di caricaRicarica rapida15 A max.
Ricarica lenta5A max.
Cambio automatico
Capacità del fluido*7,4 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale Toyota
ATF WS)
NOTA
■Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da quello sopra indicato può provocare rumorosità o vibrazioni anomale, o danni al cambio del veicolo.

575
9
9-1. Specifiche
Specifiche del veicolo
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un conces sionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.

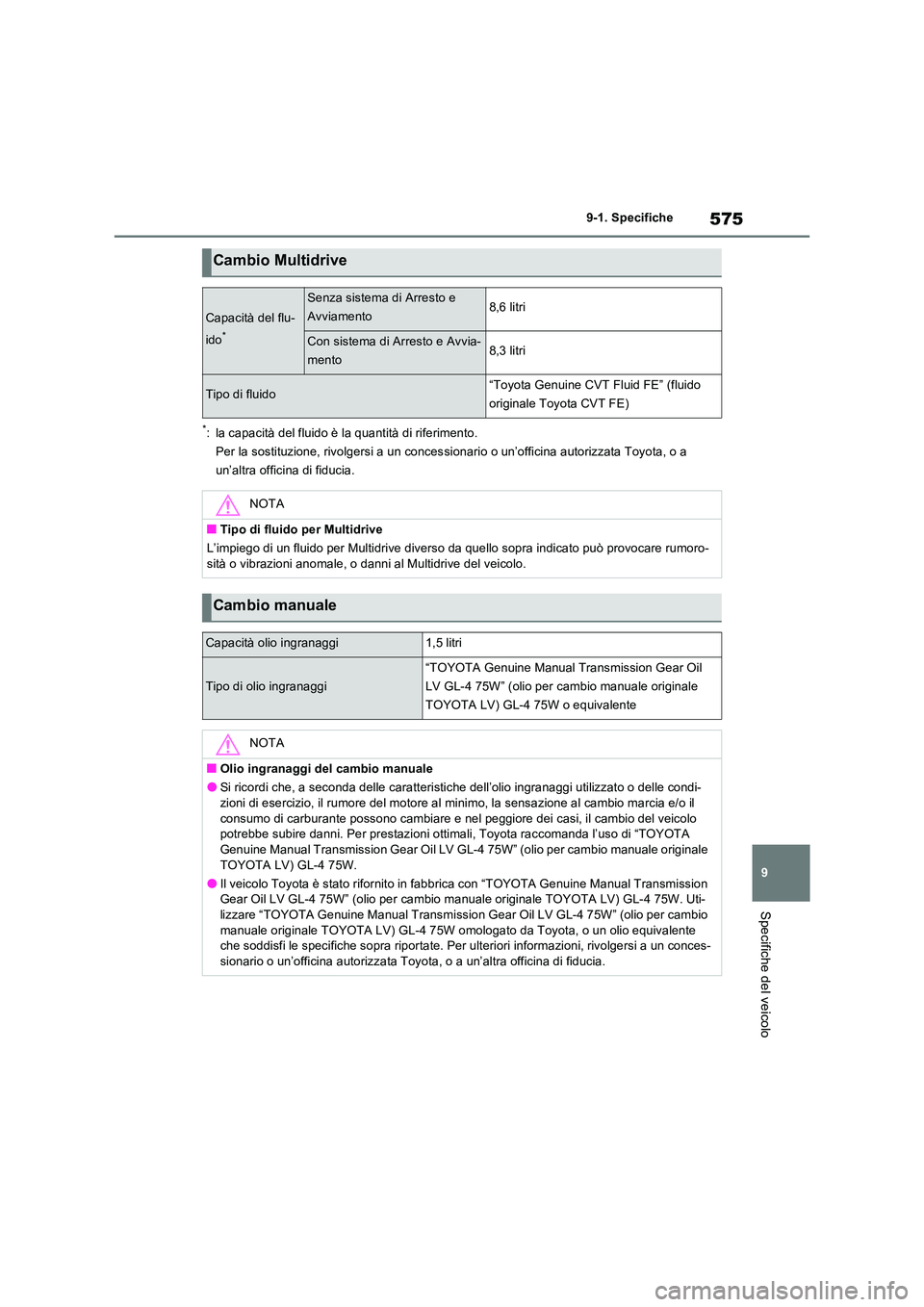

Cambio Multidrive
Capacità del flu-
ido*
Senza sistema di Arresto e
Avviamento8,6 litri
Con sistema di Arresto e Avvia-
mento8,3 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido
originale Toyota CVT FE)
NOTA
■Tipo di fluido per Multidrive
L’impiego di un fluido per Multidrive diverso da quello sopra indicato può provocare rumoro-
sità o vibrazioni anomale, o danni al Multidrive del veicolo.
Cambio manuale
Capacità olio ingranaggi1,5 litri
Tipo di olio ingranaggi
“TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” (olio per cambio manuale originale
TOYOTA LV) GL-4 75W o equivalente
NOTA
■Olio ingranaggi del cambio manuale
●Si ricordi che, a seconda delle caratteristiche dell’olio ingranaggi utilizzato o delle condi-
zioni di esercizio, il rumore del motore al mi nimo, la sensazione al cambio marcia e/o il consumo di carburante possono cambiare e nel peggiore dei casi, il cambio del veicolo potrebbe subire danni. Per prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W.
●Il veicolo Toyota è stato rifornito in fabbrica con “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W. Uti-
lizzare “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (olio per cambio manuale originale TOYOTA LV) GL-4 75W omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra riportate. Per ul teriori informazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.

5769-1. Specifiche
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear
Oil” (olio per differenziale originale Toyota).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio per differenziale originale
Toyota) omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra
riportate. Per ulteriori informazioni, rivolgersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear

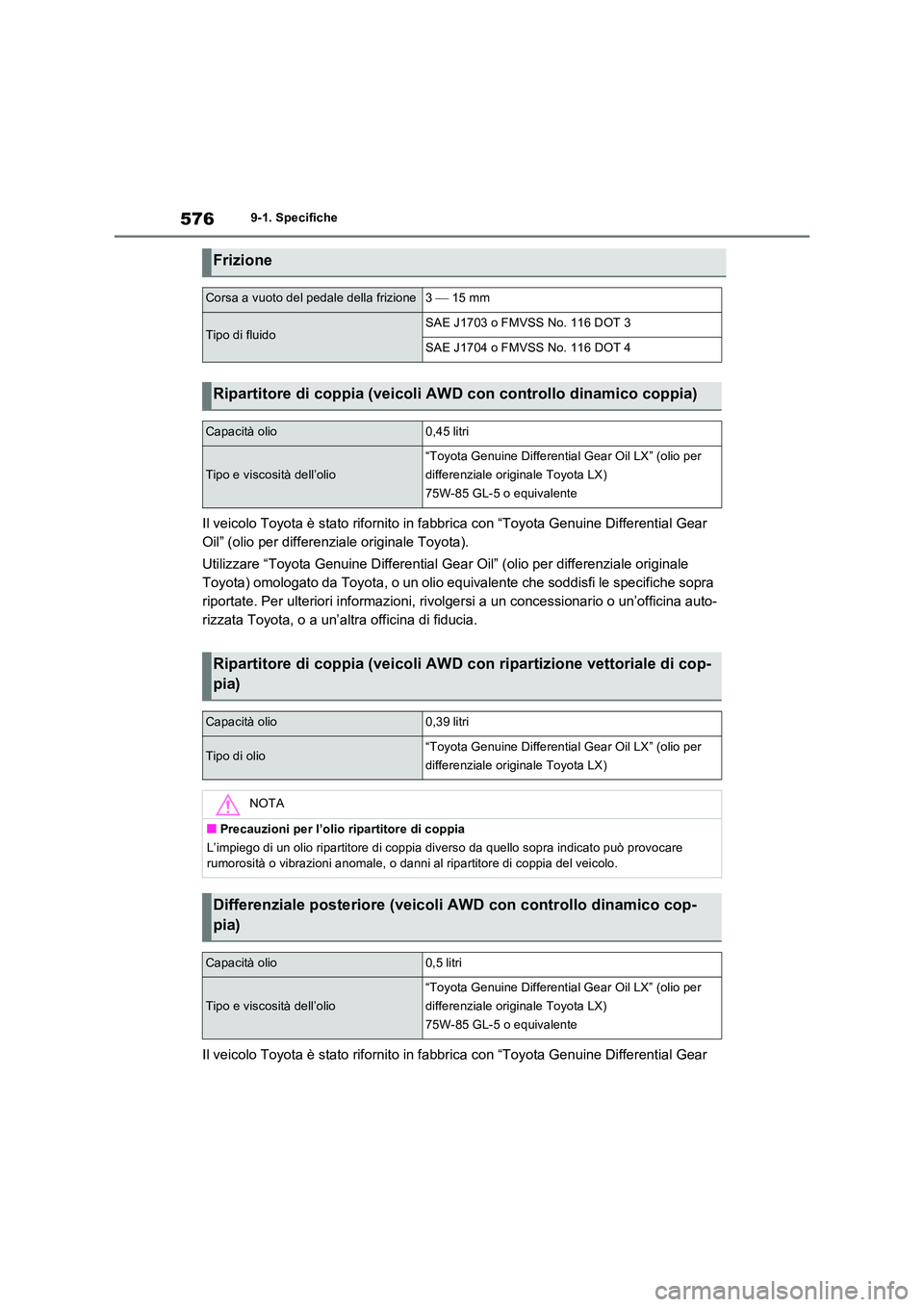

Frizione
Corsa a vuoto del pedale della frizione3  15 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Ripartitore di coppia (veicoli AWD con controllo dinamico coppia)
Capacità olio0,45 litri
Tipo e viscosità dell’olio
“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
75W-85 GL-5 o equivalente
Ripartitore di coppia (veicoli AWD con ripartizione vettoriale di cop-
pia)
Capacità olio0,39 litri
Tipo di olio“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
NOTA
■Precauzioni per l’olio ripartitore di coppia
L’impiego di un olio ripartitore di coppia di verso da quello sopra indicato può provocare rumorosità o vibrazioni anomale, o danni al ripartitore di coppia del veicolo.
Differenziale posteriore (veicoli AWD con controllo dinamico cop-
pia)
Capacità olio0,5 litri
Tipo e viscosità dell’olio
“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
75W-85 GL-5 o equivalente

577
9
9-1. Specifiche
Specifiche del veicolo

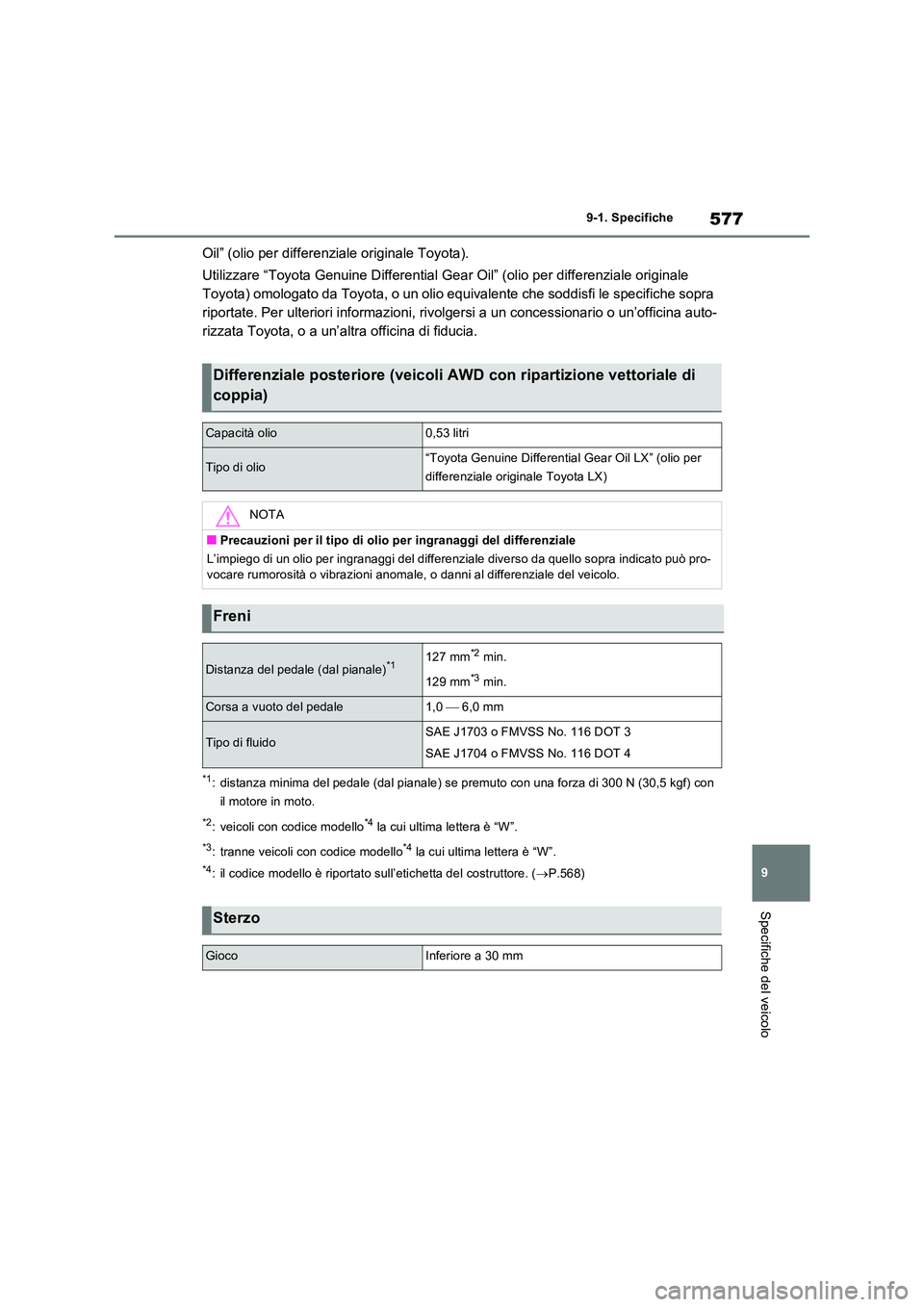

Oil” (olio per differenziale originale Toyota).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio per differenziale originale
Toyota) omologato da Toyota, o un olio equivalente che soddisfi le specifiche sopra
riportate. Per ulteriori informazioni, rivolgersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
*1: distanza minima del pedale (dal pianale) se pr emuto con una forza di 300 N (30,5 kgf) con
il motore in moto.
*2: veicoli con codice modello*4 la cui ultima lettera è “W”.
*3: tranne veicoli con codice modello*4 la cui ultima lettera è “W”.
*4: il codice modello è riportato su ll’etichetta del costruttore. (P.568)
Differenziale posteriore (veicoli AWD con ripartizione vettoriale di
coppia)
Capacità olio0,53 litri
Tipo di olio“Toyota Genuine Differential Gear Oil LX” (olio per
differenziale originale Toyota LX)
NOTA
■Precauzioni per il tipo di olio per ingranaggi del differenziale
L’impiego di un olio per ingranaggi del differenz iale diverso da quello sopra indicato può pro- vocare rumorosità o vibrazioni anomale, o danni al differenziale del veicolo.
Freni
Distanza del pedale (dal pianale)*1127 mm*2 min.
129 mm*3 min.
Corsa a vuoto del pedale1,0  6,0 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm

5789-1. Specifiche

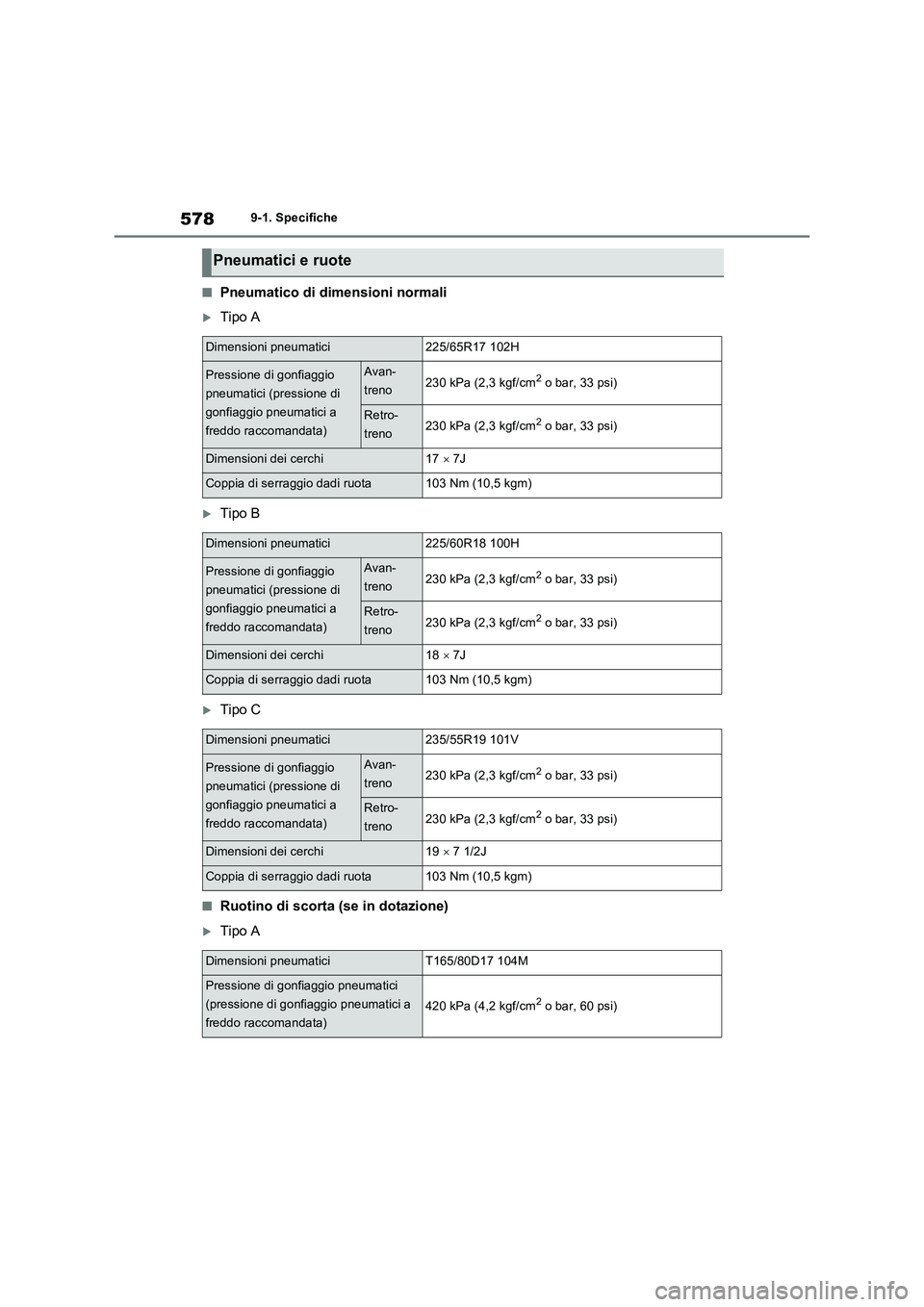

■Pneumatico di dimensioni normali
Tipo A
Tipo B
Tipo C
■Ruotino di scorta (se in dotazione)
Tipo A
Pneumatici e ruote
Dimensioni pneumatici225/65R17 102H
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi17  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatici225/60R18 100H
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi18  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatici235/55R19 101V
Pressione di gonfiaggio
pneumatici (pressione di
gonfiaggio pneumatici a
freddo raccomandata)Avan-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retro-
treno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi19  7 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticiT165/80D17 104M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
