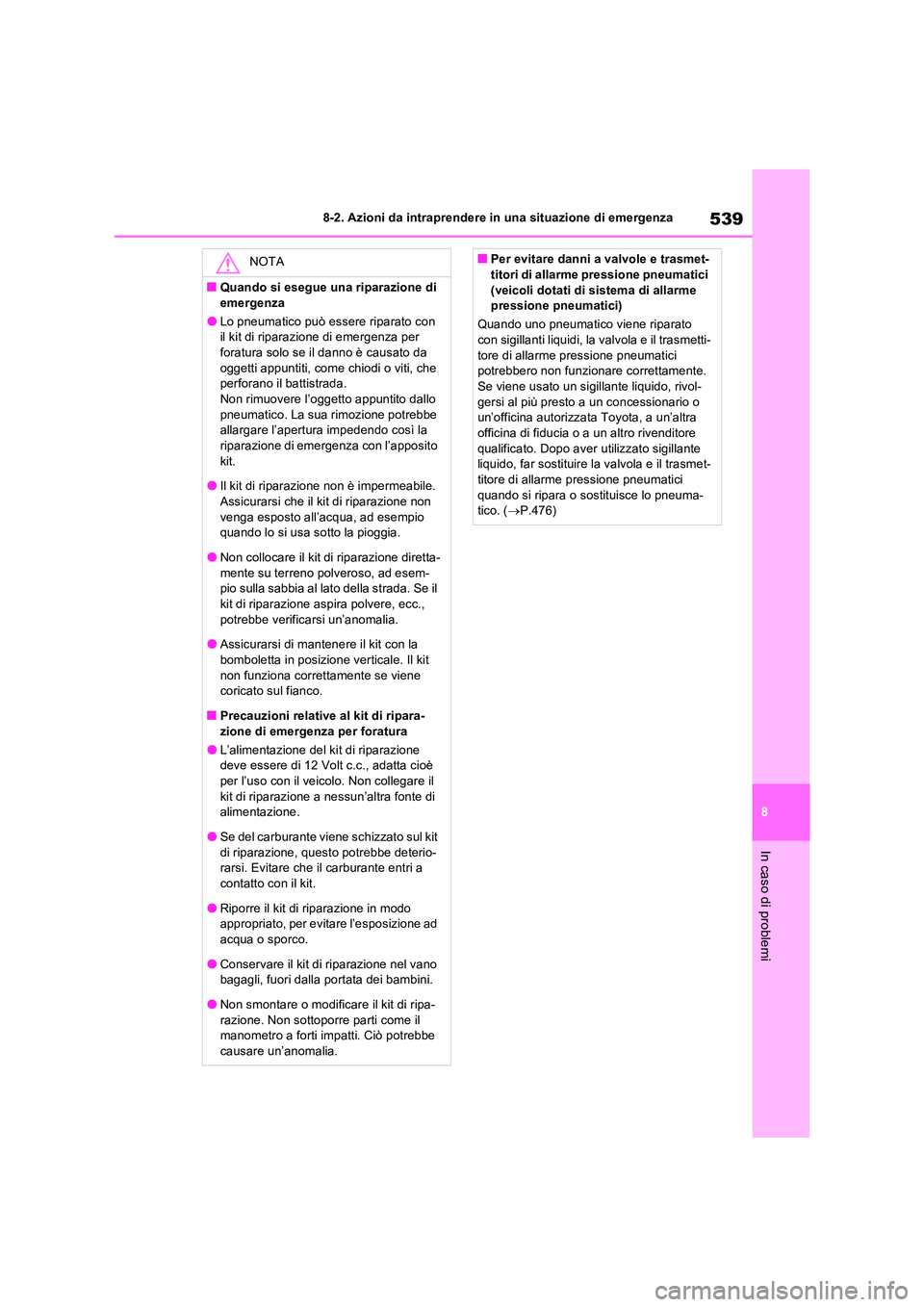

TOYOTA RAV4 2022 Manuale duso (in Italian)

539
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
NOTA
■Quando si esegue una riparazione di
emergenza
●Lo pneumatico può essere riparato con il kit di riparazione di emergenza per foratura solo se il danno è causato da
oggetti appuntiti, come chiodi o viti, che perforano il battistrada.Non rimuovere l’oggetto appuntito dallo
pneumatico. La sua rimozione potrebbe allargare l’apertura impedendo così la riparazione di emer genza con l’apposito
kit.
●Il kit di riparazione non è impermeabile. Assicurarsi che il kit di riparazione non
venga esposto all’acqua, ad esempio quando lo si usa sotto la pioggia.
●Non collocare il kit di riparazione diretta-
mente su terreno polveroso, ad esem- pio sulla sabbia al lato della strada. Se il kit di riparazione aspira polvere, ecc.,
potrebbe verificarsi un’anomalia.
●Assicurarsi di mantenere il kit con la bomboletta in posizione verticale. Il kit
non funziona correttamente se viene coricato sul fianco.
■Precauzioni relative al kit di ripara-zione di emergenza per foratura
●L’alimentazione del kit di riparazione deve essere di 12 Volt c.c., adatta cioè
per l’uso con il veicolo. Non collegare il kit di riparazione a nessun’altra fonte di alimentazione.
●Se del carburante viene schizzato sul kit di riparazione, questo potrebbe deterio-rarsi. Evitare che il carburante entri a
contatto con il kit.
●Riporre il kit di riparazione in modo appropriato, per evitare l’esposizione ad
acqua o sporco.
●Conservare il kit di riparazione nel vano bagagli, fuori dalla portata dei bambini.
●Non smontare o modificare il kit di ripa-razione. Non sottoporre parti come il manometro a forti impatti. Ciò potrebbe
causare un’anomalia.
■Per evitare danni a valvole e trasmet- titori di allarme pressione pneumatici
(veicoli dotati di sistema di allarme pressione pneumatici)
Quando uno pneumatico viene riparato con sigillanti liquidi, la valvola e il trasmetti-
tore di allarme pressione pneumatici potrebbero non funzionare correttamente. Se viene usato un sigillante liquido, rivol-
gersi al più presto a un concessionario o un’officina autorizzata Toyota, a un’altra officina di fiducia o a un altro rivenditore
qualificato. Dopo aver utilizzato sigillante liquido, far sostituire la valvola e il trasmet-titore di allarme pressione pneumatici
quando si ripara o sostituisce lo pneuma- tico. ( P.476)

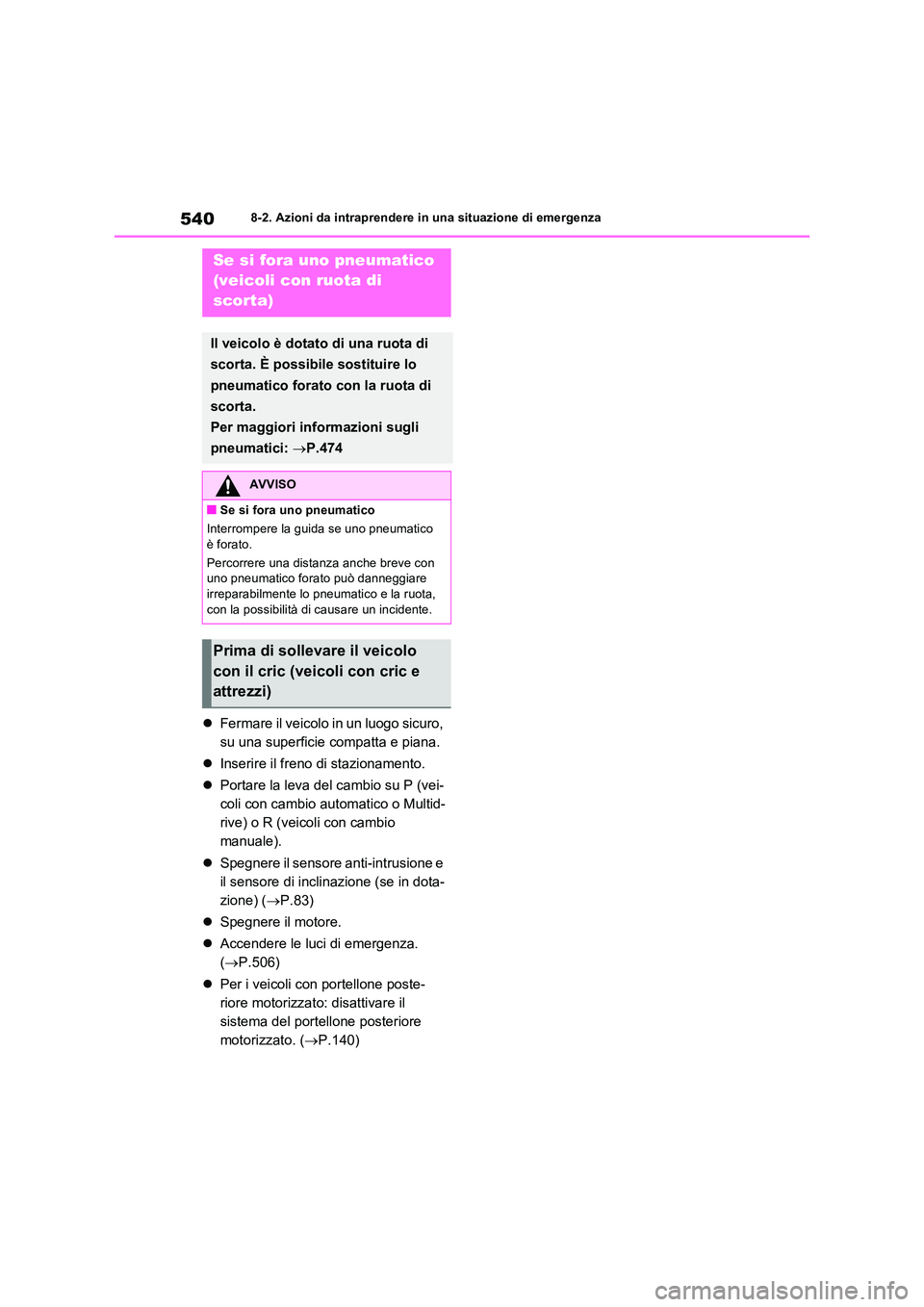

5408-2. Azioni da intraprendere in una situazione di emergenza
Fermare il veicolo in un luogo sicuro,
su una superficie compatta e piana.
 Inserire il freno di stazionamento.
 Portare la leva del cambio su P (vei-
coli con cambio automatico o Multid-
rive) o R (veicoli con cambio
manuale).
 Spegnere il sensore anti-intrusione e
il sensore di inclinazione (se in dota-
zione) ( P.83)
 Spegnere il motore.
 Accendere le luci di emergenza.
( P.506)
 Per i veicoli con portellone poste-
riore motorizzato: disattivare il
sistema del portellone posteriore
motorizzato. ( P.140)
Se si fora uno pneumatico
(veicoli con ruota di
scorta)
Il veicolo è dotato di una ruota di
scorta. È possibile sostituire lo
pneumatico forato con la ruota di
scorta.
Per maggiori informazioni sugli
pneumatici: P.474
AVVISO
■Se si fora uno pneumatico
Interrompere la guida se uno pneumatico
è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare irreparabilmente lo pneumatico e la ruota,
con la possibilità di causare un incidente.
Prima di sollevare il veicolo
con il cric (veicoli con cric e
attrezzi)

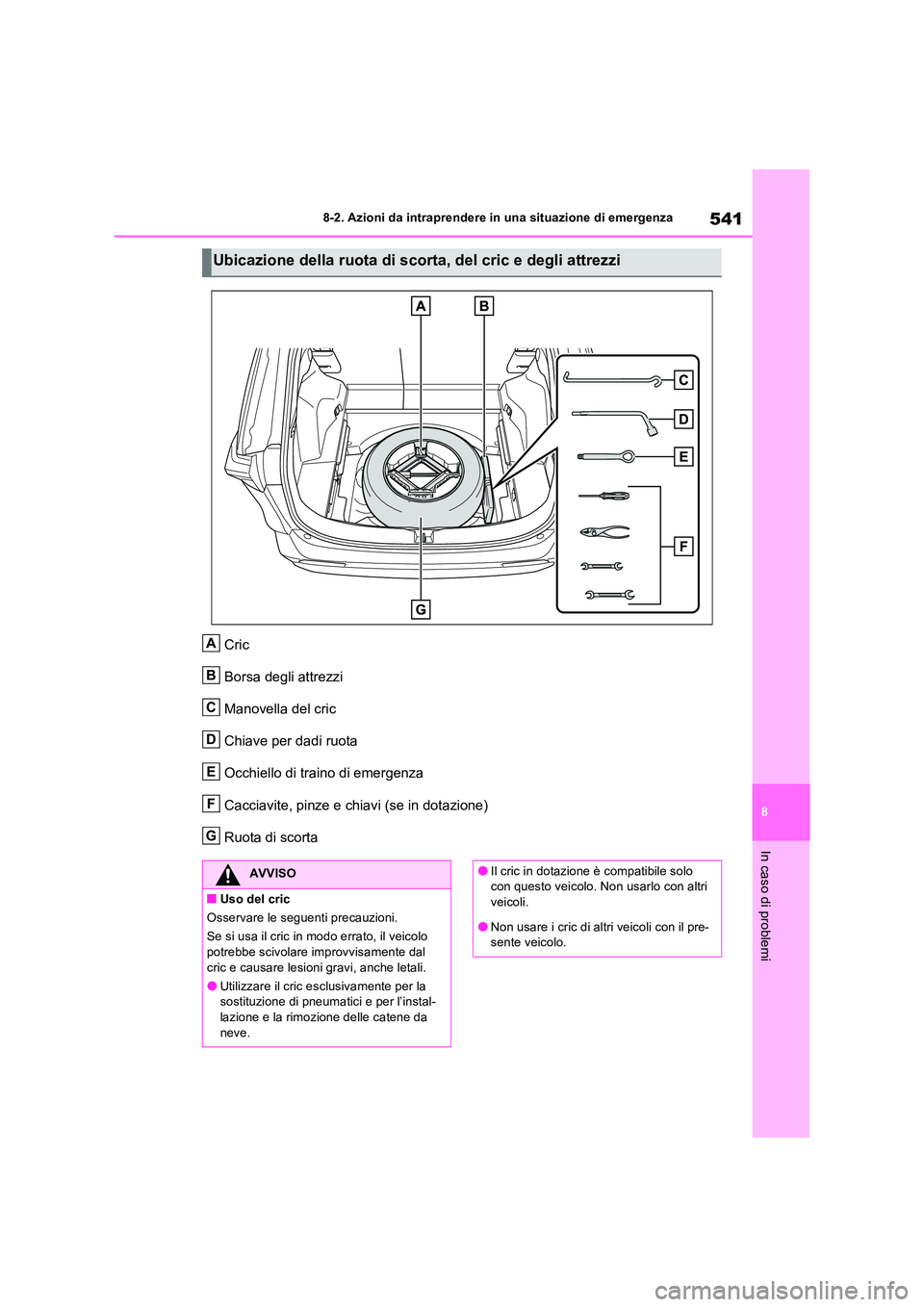

541
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Cric
Borsa degli attrezzi
Manovella del cric
Chiave per dadi ruota
Occhiello di traino di emergenza
Cacciavite, pinze e chiavi (se in dotazione)
Ruota di scorta
Ubicazione della ruota di scorta, del cric e degli attrezzi
A
B
C
D
E
F
G
AVVISO
■Uso del cric
Osservare le seguenti precauzioni.
Se si usa il cric in modo errato, il veicolo potrebbe scivolare improvvisamente dal
cric e causare lesioni gravi, anche letali.
●Utilizzare il cric esclusivamente per la sostituzione di pneumatici e per l’instal-lazione e la rimozione delle catene da
neve.
●Il cric in dotazione è compatibile solo con questo veicolo. Non usarlo con altri veicoli.
●Non usare i cric di altri veicoli con il pre-sente veicolo.

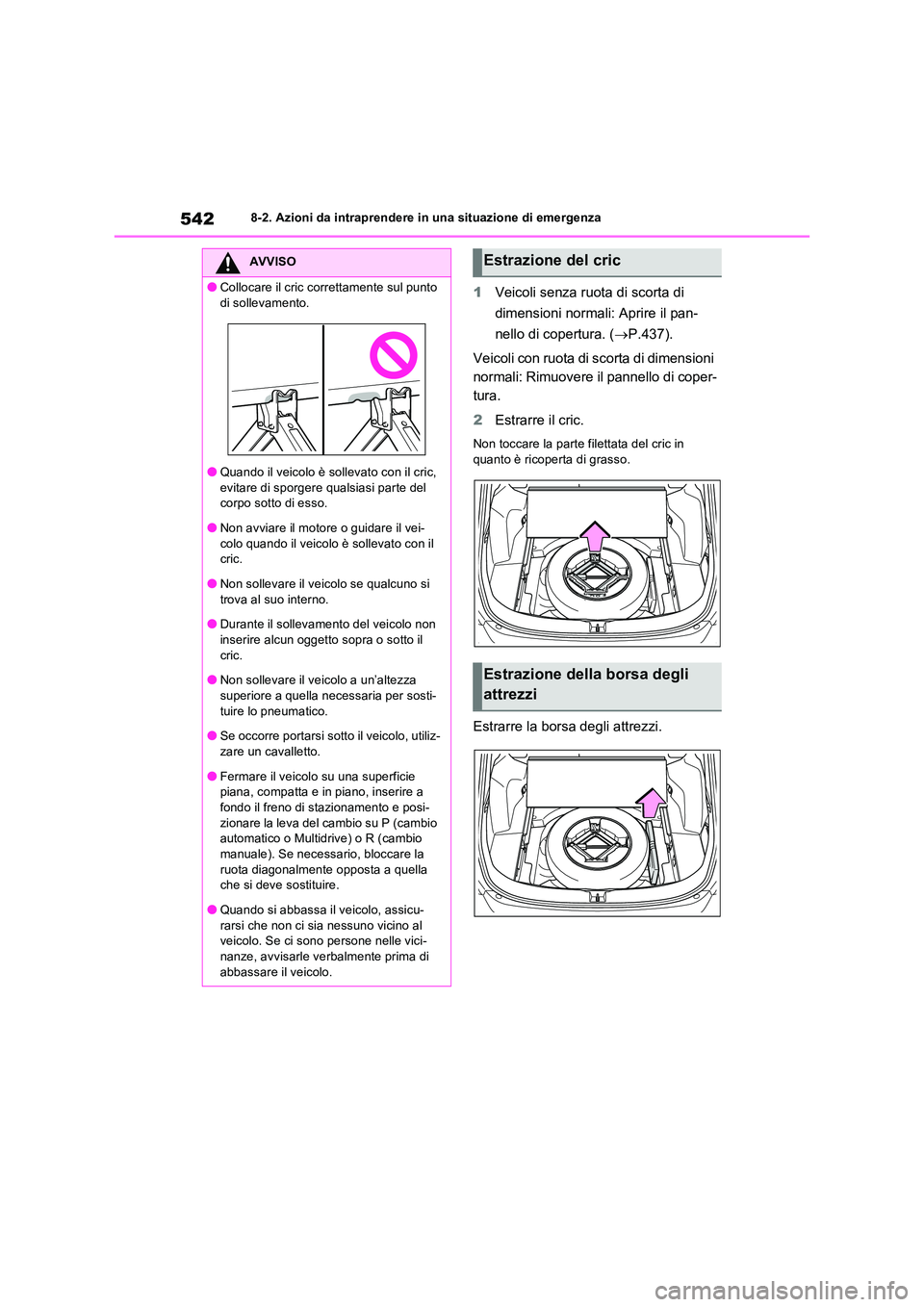

5428-2. Azioni da intraprendere in una situazione di emergenza
1Veicoli senza ruota di scorta di
dimensioni normali: Aprire il pan-
nello di copertura. ( P.437).
Veicoli con ruota di scorta di dimensioni
normali: Rimuovere il pannello di coper-
tura.
2 Estrarre il cric.
Non toccare la parte filettata del cric in quanto è ricoperta di grasso.
Estrarre la borsa degli attrezzi.
AVVISO
●Collocare il cric correttamente sul punto
di sollevamento.
●Quando il veicolo è sollevato con il cric,
evitare di sporgere qualsiasi parte del corpo sotto di esso.
●Non avviare il motore o guidare il vei-
colo quando il veicolo è sollevato con il cric.
●Non sollevare il veicolo se qualcuno si
trova al suo interno.
●Durante il sollevamento del veicolo non inserire alcun oggetto sopra o sotto il
cric.
●Non sollevare il veicolo a un’altezza superiore a quella necessaria per sosti-
tuire lo pneumatico.
●Se occorre portarsi sotto il veicolo, utiliz-
zare un cavalletto.
●Fermare il veicolo su una superficie piana, compatta e in piano, inserire a
fondo il freno di stazionamento e posi- zionare la leva del cambio su P (cambio automatico o Multidrive) o R (cambio
manuale). Se necessario, bloccare la ruota diagonalmente opposta a quella che si deve sostituire.
●Quando si abbassa il veicolo, assicu-rarsi che non ci sia nessuno vicino al veicolo. Se ci sono persone nelle vici-
nanze, avvisarle verbalmente prima di abbassare il veicolo.
Estrazione del cric
Estrazione della borsa degli
attrezzi

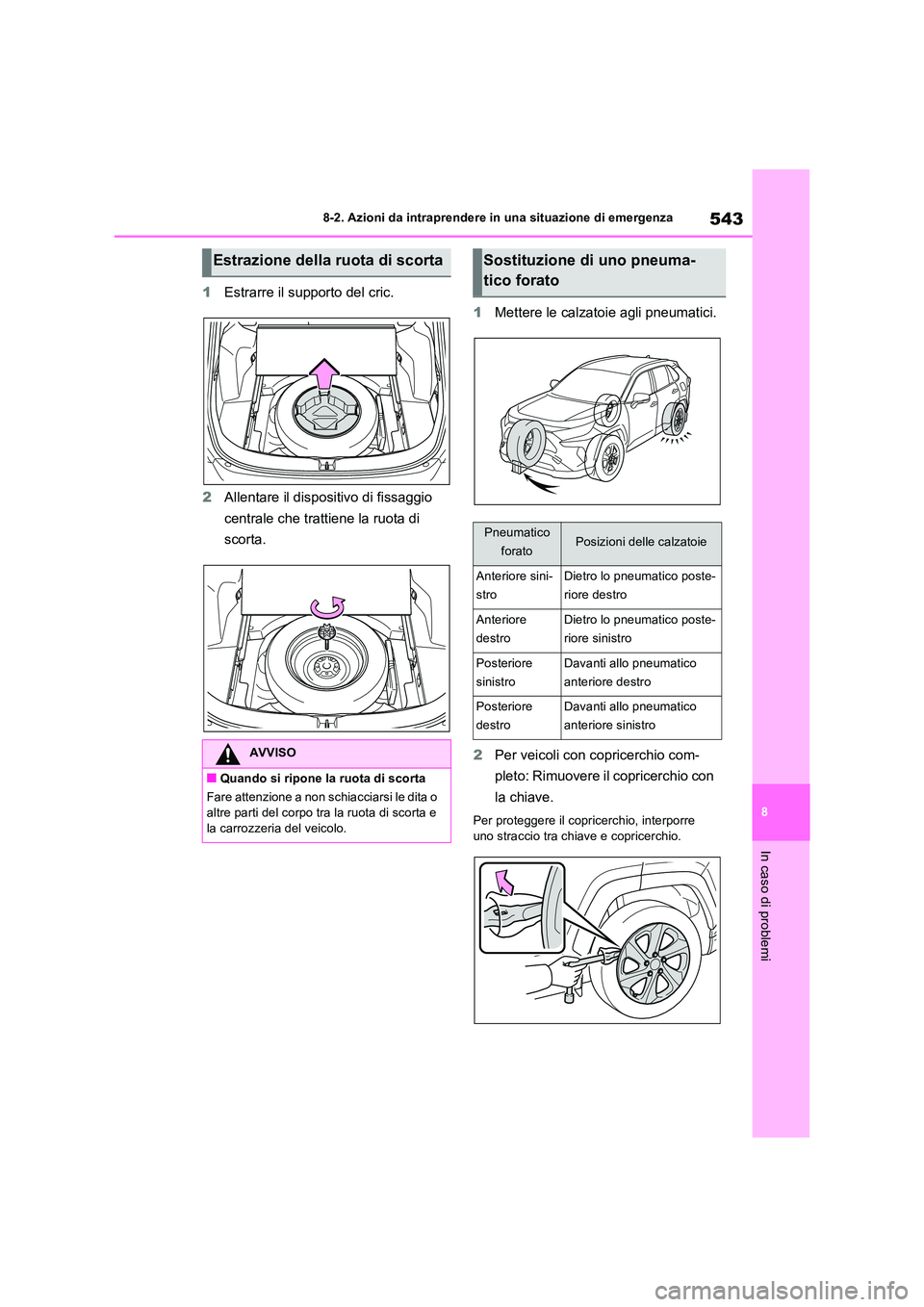

543
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Estrarre il supporto del cric.
2 Allentare il dispositivo di fissaggio
centrale che trattiene la ruota di
scorta.
1 Mettere le calzatoie agli pneumatici.
2 Per veicoli con copricerchio com-
pleto: Rimuovere il copricerchio con
la chiave.
Per proteggere il copricerchio, interporre
uno straccio tra chiave e copricerchio.
Estrazione della ruota di scorta
AVVISO
■Quando si ripone la ruota di scorta
Fare attenzione a non schiacciarsi le dita o
altre parti del corpo tra la ruota di scorta e la carrozzeria del veicolo.
Sostituzione di uno pneuma-
tico forato
Pneumatico
foratoPosizioni delle calzatoie
Anteriore sini-
stro
Dietro lo pneumatico poste-
riore destro
Anteriore
destro
Dietro lo pneumatico poste-
riore sinistro
Posteriore
sinistro
Davanti allo pneumatico
anteriore destro
Posteriore
destro
Davanti allo pneumatico
anteriore sinistro

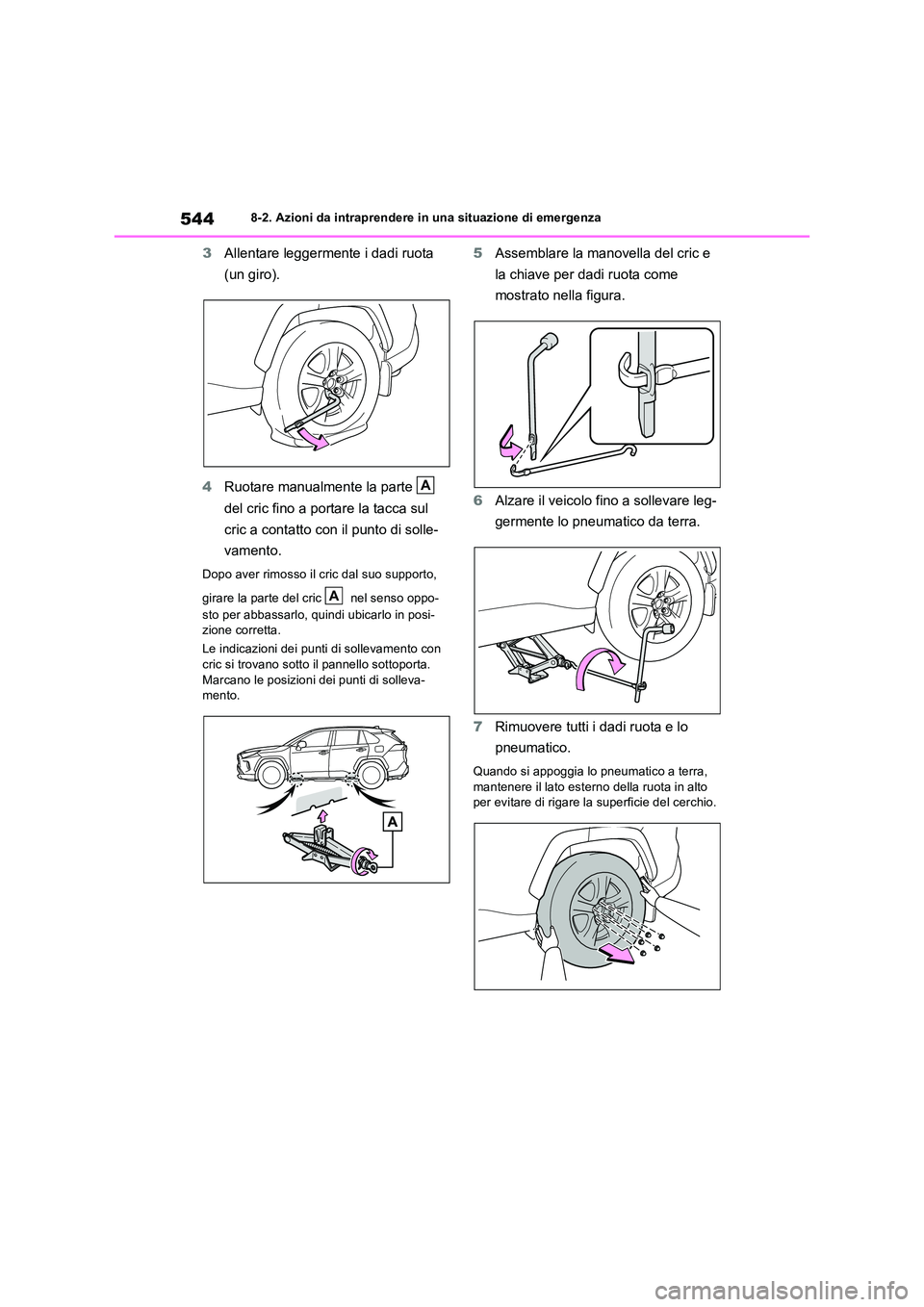

5448-2. Azioni da intraprendere in una situazione di emergenza
3Allentare leggermente i dadi ruota
(un giro).
4 Ruotare manualmente la parte
del cric fino a portare la tacca sul
cric a contatto con il punto di solle-
vamento.
Dopo aver rimosso il cric dal suo supporto,
girare la parte del cric nel senso oppo-
sto per abbassarlo, quindi ubicarlo in posi- zione corretta.
Le indicazioni dei punti di sollevamento con
cric si trovano sotto il pannello sottoporta. Marcano le posizioni dei punti di solleva-mento.
5 Assemblare la manovella del cric e
la chiave per dadi ruota come
mostrato nella figura.
6 Alzare il veicolo fino a sollevare leg-
germente lo pneumatico da terra.
7 Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a terra, mantenere il lato esterno della ruota in alto per evitare di rigare la superficie del cerchio.
A
A

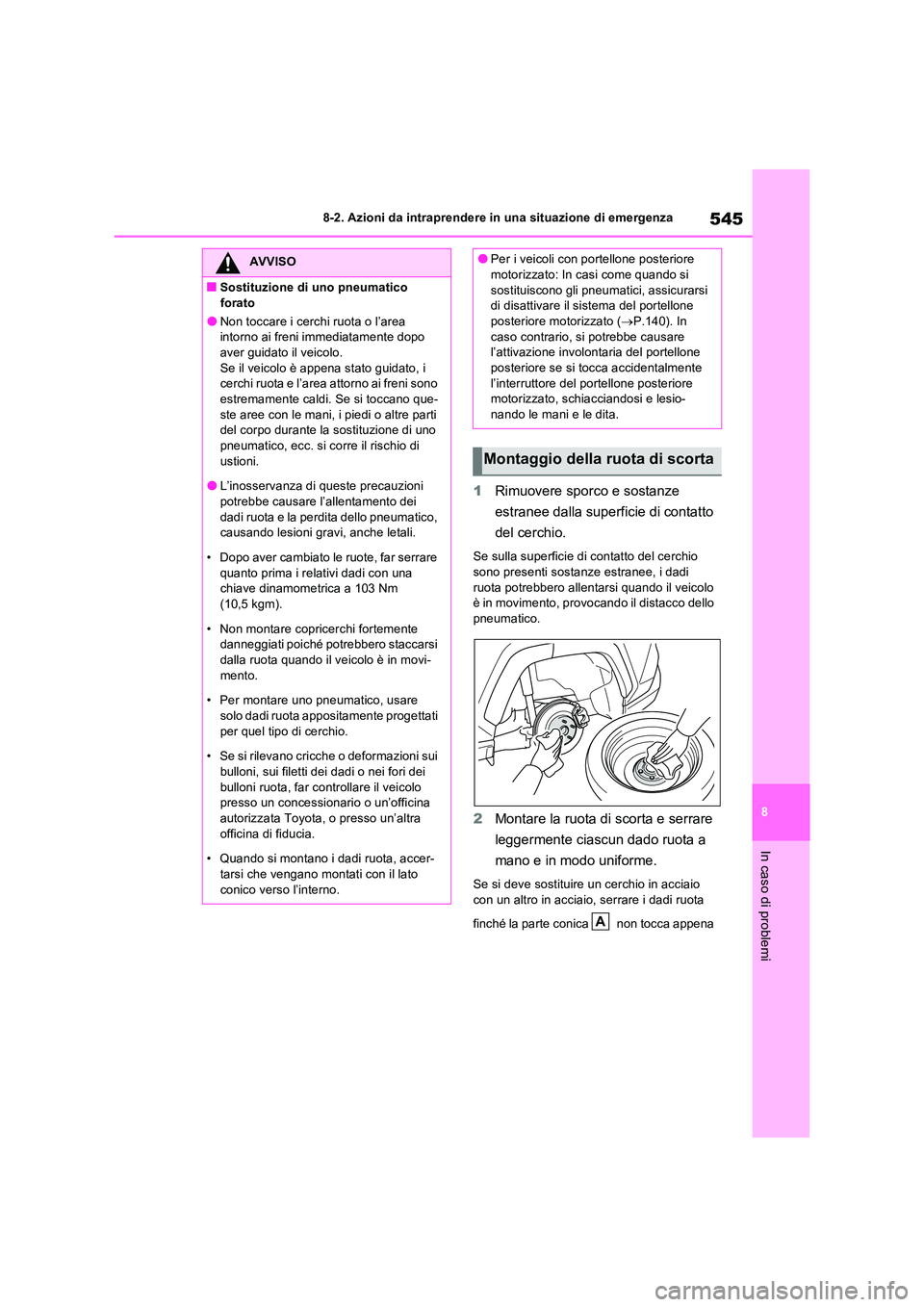

545
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
1 Rimuovere sporco e sostanze
estranee dalla superficie di contatto
del cerchio.
Se sulla superficie di contatto del cerchio sono presenti sostanze estranee, i dadi
ruota potrebbero allentarsi quando il veicolo è in movimento, provocando il distacco dello pneumatico.
2 Montare la ruota di scorta e serrare
leggermente ciascun dado ruota a
mano e in modo uniforme.
Se si deve sostituire un cerchio in acciaio con un altro in acciaio, serrare i dadi ruota
finché la parte conica non tocca appena
AVVISO
■Sostituzione di uno pneumatico
forato
●Non toccare i cerchi ruota o l’area intorno ai freni immediatamente dopo aver guidato il veicolo.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni sono estremamente caldi. Se si toccano que-
ste aree con le mani, i piedi o altre parti del corpo durante la sostituzione di uno pneumatico, ecc. si corre il rischio di
ustioni.
●L’inosservanza di queste precauzioni potrebbe causare l’allentamento dei
dadi ruota e la perdita dello pneumatico, causando lesioni gravi, anche letali.
• Dopo aver cambiato le ruote, far serrare
quanto prima i relativi dadi con una chiave dinamometrica a 103 Nm (10,5 kgm).
• Non montare copricerchi fortemente danneggiati poiché potrebbero staccarsi dalla ruota quando il veicolo è in movi-
mento.
• Per montare uno pne umatico, usare
solo dadi ruota appositamente progettati per quel tipo di cerchio.
• Se si rilevano cricche o deformazioni sui
bulloni, sui filetti dei dadi o nei fori dei bulloni ruota, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
• Quando si montano i dadi ruota, accer-
tarsi che vengano montati con il lato conico verso l’interno.
●Per i veicoli con portellone posteriore motorizzato: In casi come quando si
sostituiscono gli pneumatici, assicurarsi di disattivare il sistema del portellone posteriore motorizzato ( P.140). In
caso contrario, si potrebbe causare l’attivazione involontaria del portellone posteriore se si tocca accidentalmente
l’interruttore del portellone posteriore motorizzato, schiacciandosi e lesio-nando le mani e le dita.
Montaggio della ruota di scorta
A

5468-2. Azioni da intraprendere in una situazione di emergenza

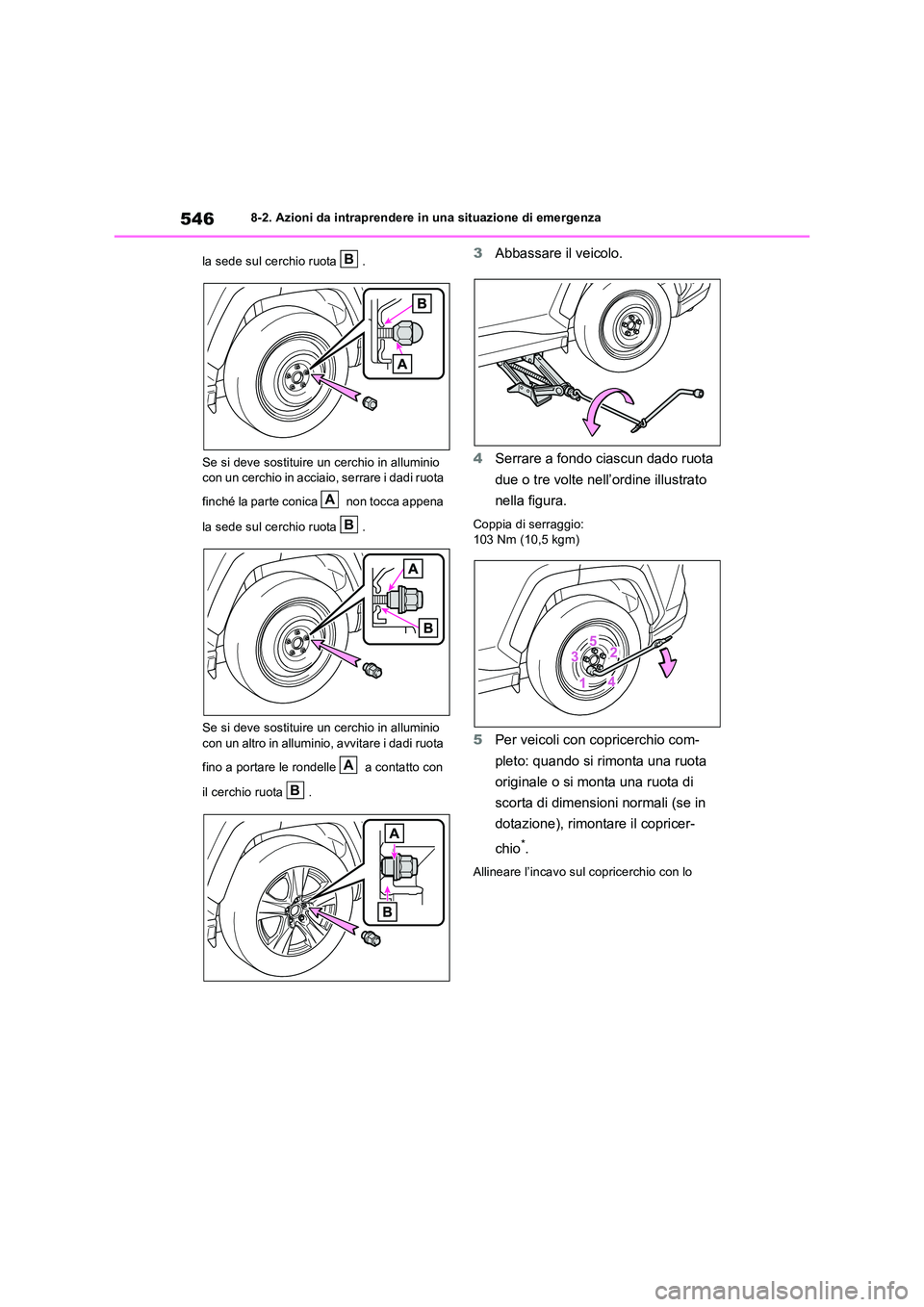

la sede sul cerchio ruota .
Se si deve sostituire un cerchio in alluminio con un cerchio in acciaio, serrare i dadi ruota
finché la parte conica non tocca appena
la sede sul cerchio ruota .
Se si deve sostituire un cerchio in alluminio
con un altro in alluminio, avvitare i dadi ruota
fino a portare le rondelle a contatto con
il cerchio ruota .
3 Abbassare il veicolo.
4 Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio: 103 Nm (10,5 kgm)
5 Per veicoli con copricerchio com-
pleto: quando si rimonta una ruota
originale o si monta una ruota di
scorta di dimensioni normali (se in
dotazione), rimontare il copricer-
chio*.
Allineare l’incavo sul copricerchio con lo
B
A
B
A
B

547
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi

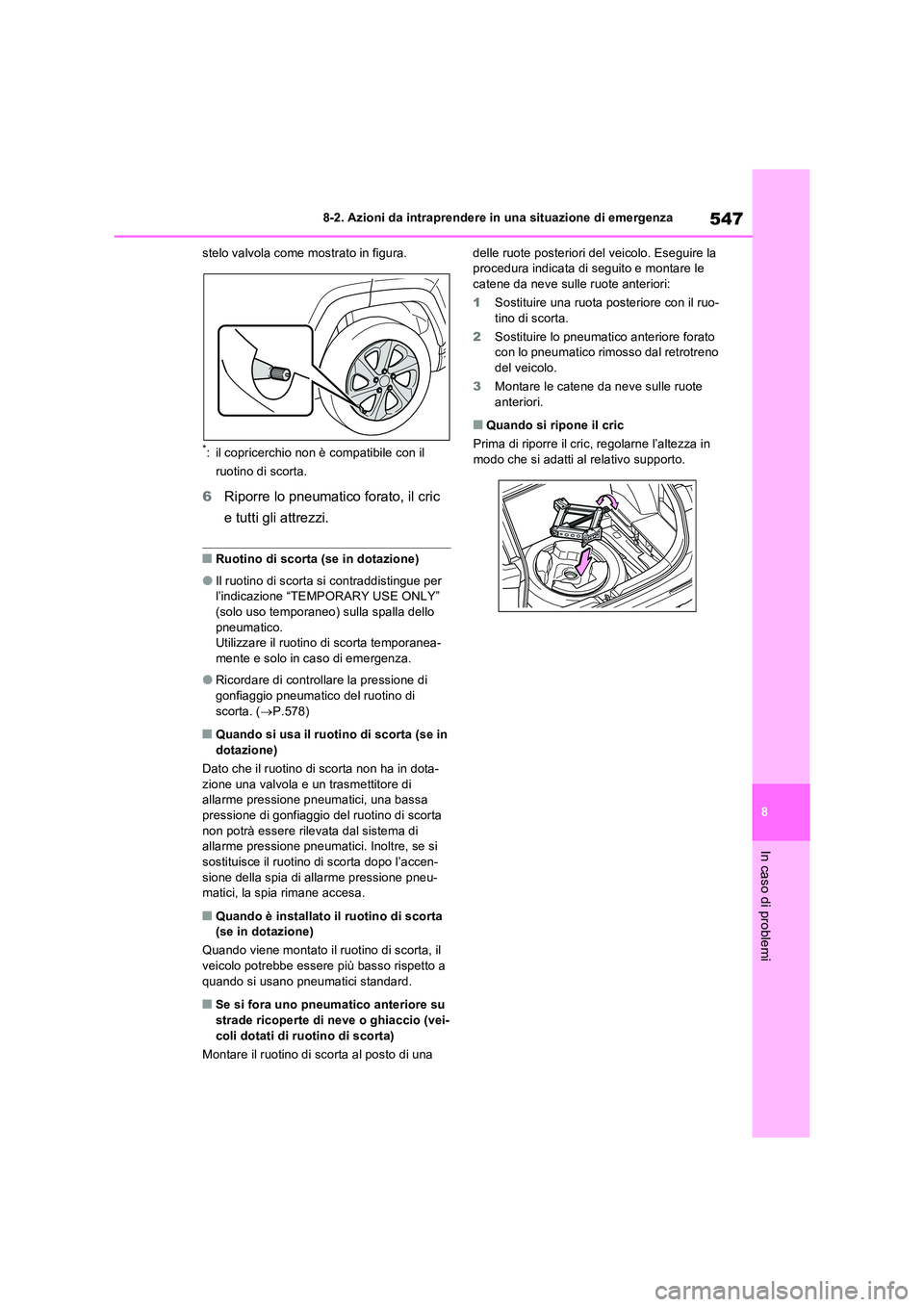

stelo valvola come mostrato in figura.
*: il copricerchio non è compatibile con il
ruotino di scorta.
6 Riporre lo pneumatico forato, il cric
e tutti gli attrezzi.
■Ruotino di scorta (se in dotazione)
●Il ruotino di scorta si contraddistingue per l’indicazione “TEMPORARY USE ONLY”
(solo uso temporaneo) sulla spalla dello pneumatico.Utilizzare il ruotino di scorta temporanea-
mente e solo in caso di emergenza.
●Ricordare di controllare la pressione di
gonfiaggio pneumatico del ruotino di scorta. ( P.578)
■Quando si usa il ruotino di scorta (se in dotazione)
Dato che il ruotino di scorta non ha in dota-
zione una valvola e un trasmettitore di allarme pressione pneumatici, una bassa pressione di gonfiaggio del ruotino di scorta
non potrà essere rilevata dal sistema di allarme pressione pneumatici. Inoltre, se si sostituisce il ruotino di scorta dopo l’accen-
sione della spia di allarme pressione pneu- matici, la spia rimane accesa.
■Quando è installato il ruotino di scorta (se in dotazione)
Quando viene montato il ruotino di scorta, il
veicolo potrebbe essere più basso rispetto a quando si usano pneumatici standard.
■Se si fora uno pneumatico anteriore su strade ricoperte di neve o ghiaccio (vei-
coli dotati di ruotino di scorta)
Montare il ruotino di scorta al posto di una
delle ruote posteriori del veicolo. Eseguire la procedura indicata di seguito e montare le catene da neve sulle ruote anteriori:
1 Sostituire una ruota posteriore con il ruo-
tino di scorta.
2 Sostituire lo pneumatico anteriore forato con lo pneumatico rimosso dal retrotreno del veicolo.
3 Montare le catene da neve sulle ruote
anteriori.
■Quando si ripone il cric
Prima di riporre il cric, regolarne l’altezza in modo che si adatti al relativo supporto.

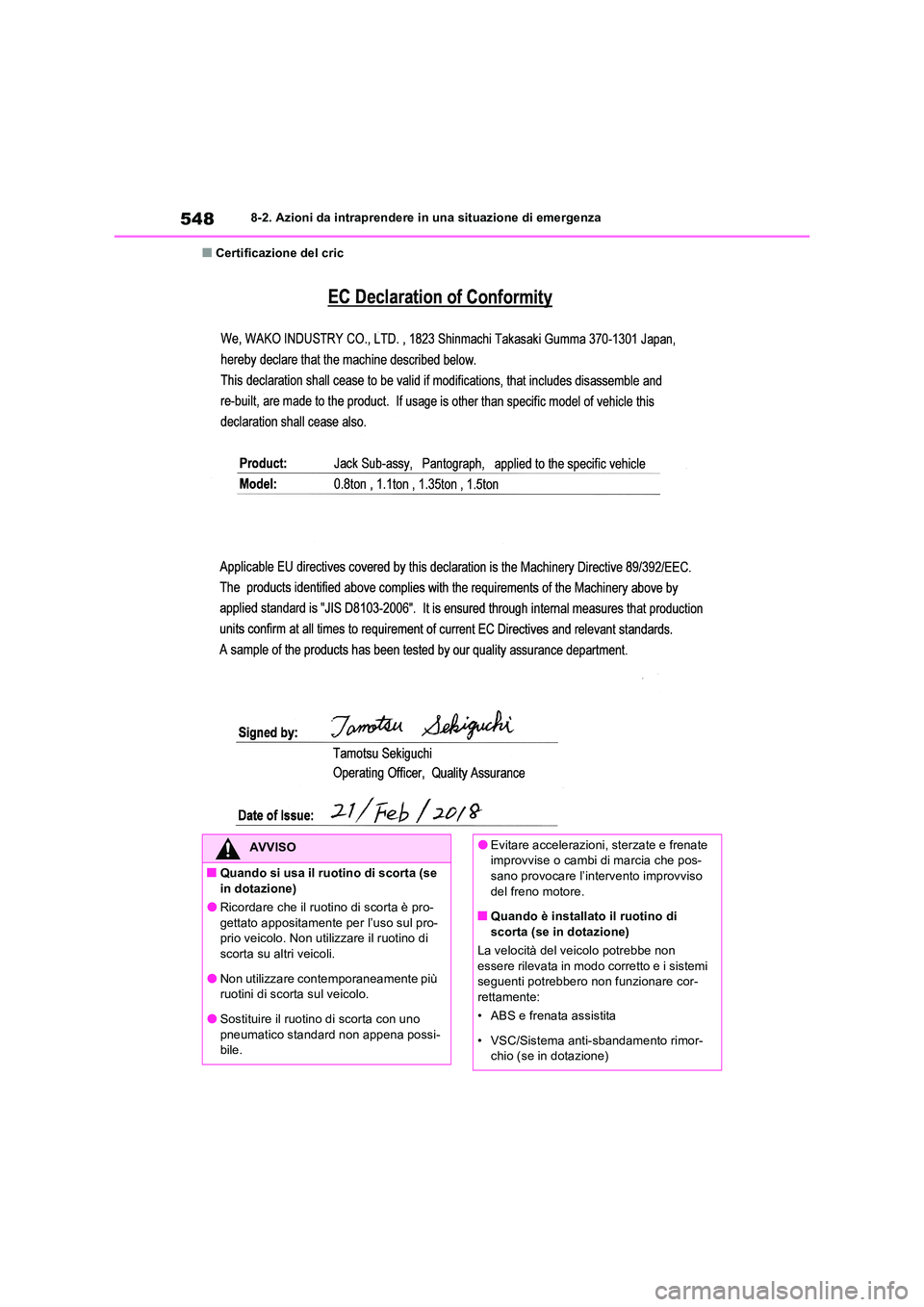

5488-2. Azioni da intraprendere in una situazione di emergenza
■Certificazione del cric
AVVISO
■Quando si usa il ruotino di scorta (se in dotazione)
●Ricordare che il ruotino di scorta è pro-
gettato appositamente per l’uso sul pro- prio veicolo. Non utilizzare il ruotino di scorta su altri veicoli.
●Non utilizzare contemporaneamente più ruotini di scorta sul veicolo.
●Sostituire il ruotino di scorta con uno
pneumatico standard non appena possi- bile.
●Evitare accelerazioni, sterzate e frenate improvvise o cambi di marcia che pos-sano provocare l’intervento improvviso
del freno motore.
■Quando è installato il ruotino di scorta (se in dotazione)
La velocità del veicolo potrebbe non
essere rilevata in modo corretto e i sistemi seguenti potrebbero non funzionare cor-rettamente:
• ABS e frenata assistita
• VSC/Sistema anti-sbandamento rimor- chio (se in dotazione)
