TOYOTA RAV4 2022 Návod na použití (in Czech)

5

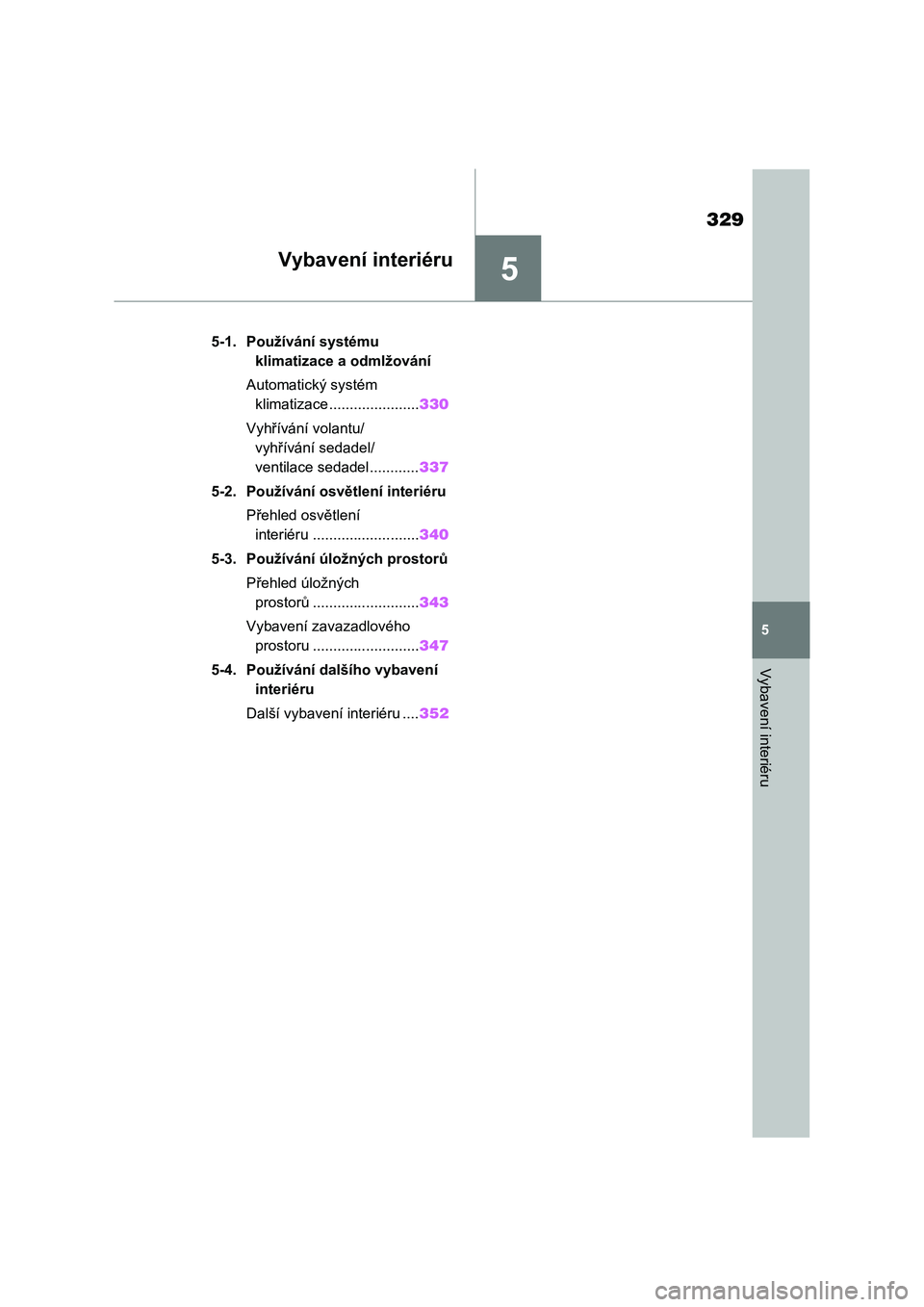

329
5
Vybavení interiéru
Vybavení interiéru
5-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace ......................330
Vyhřívání volantu/
vyhřívání sedadel/
ventilace sedadel ............337
5-2. Používání osvětlení interiéru
Přehled osvětlení
interiéru ..........................340
5-3. Používání úložných prostorů
Přehled úložných
prostorů ..........................343
Vybavení zavazadlového
prostoru ..........................347
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru ....352

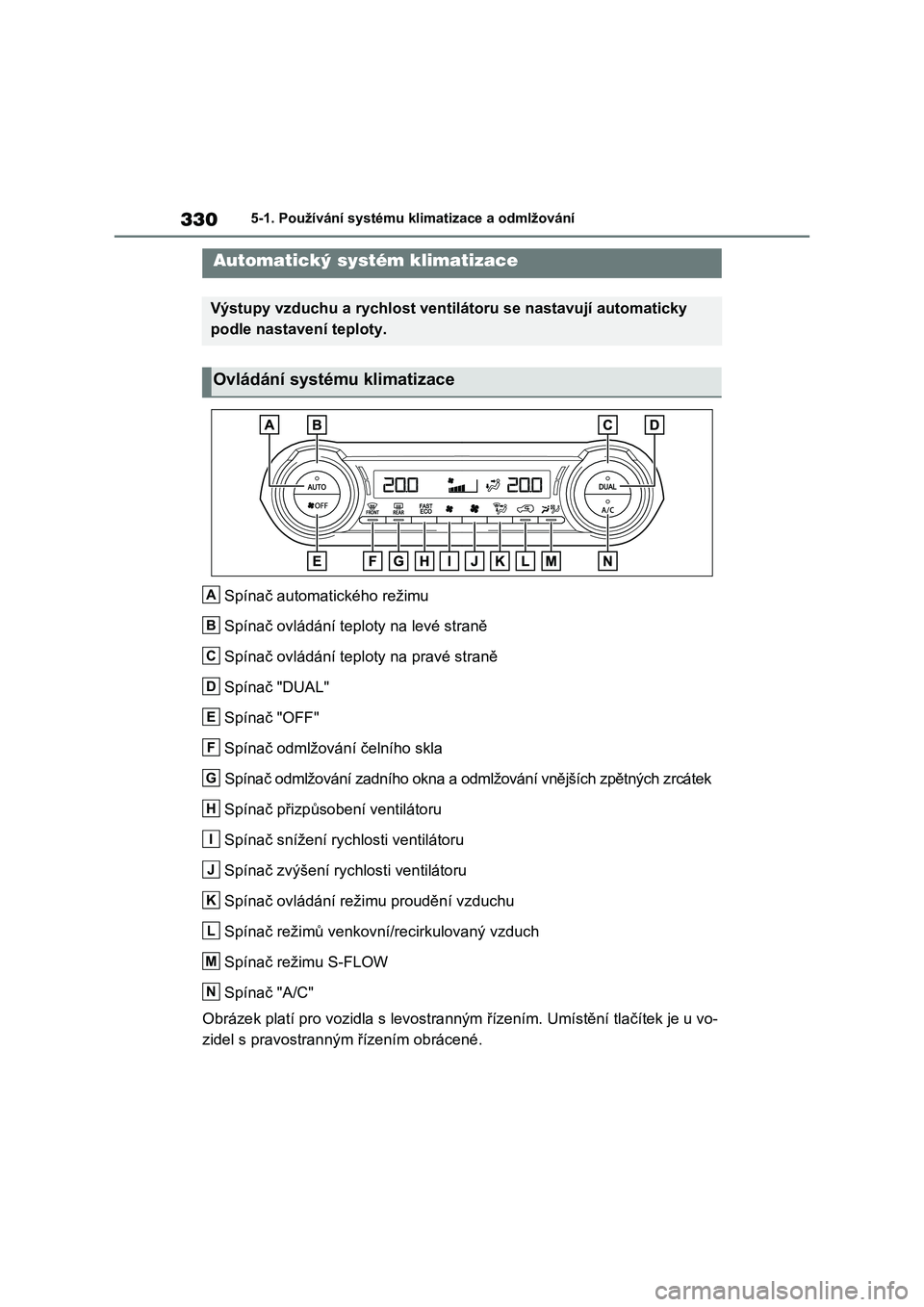

3305-1. Používání systému klimatizace a odmlžování
5-1.Používání systému klimatizace a odmlžování
Spínač automatického režimu
Spínač ovládání teplo ty na levé straně
Spínač ovládání teplo ty na pravé straně
Spínač "DUAL"
Spínač "OFF"
Spínač odmlžování čelního skla
Spínač odmlžování zadního okna a odmlžování vnějších zpětných z rcátek
Spínač přizpůsobení ventilátoru
Spínač snížení rychlosti ventilátoru
Spínač zvýšení rychlosti ventilátoru
Spínač ovládání režimu proudění vzduchu
Spínač režimů venkovní /recirkulovaný vzduch
Spínač režimu S-FLOW
Spínač "A/C"
Obrázek platí pro vozidla s levos tranným řízením. Umístění tlačítek je u vo-
zidel s pravostranným řízením obrácené.
Automatický systém klimatizace
Výstupy vzduchu a rychlost venti látoru se nastavují automaticky
podle nastavení teploty.
Ovládání systému klimatizace
A
B
C
D
E
F
G
H
I
J
K
L
M
N

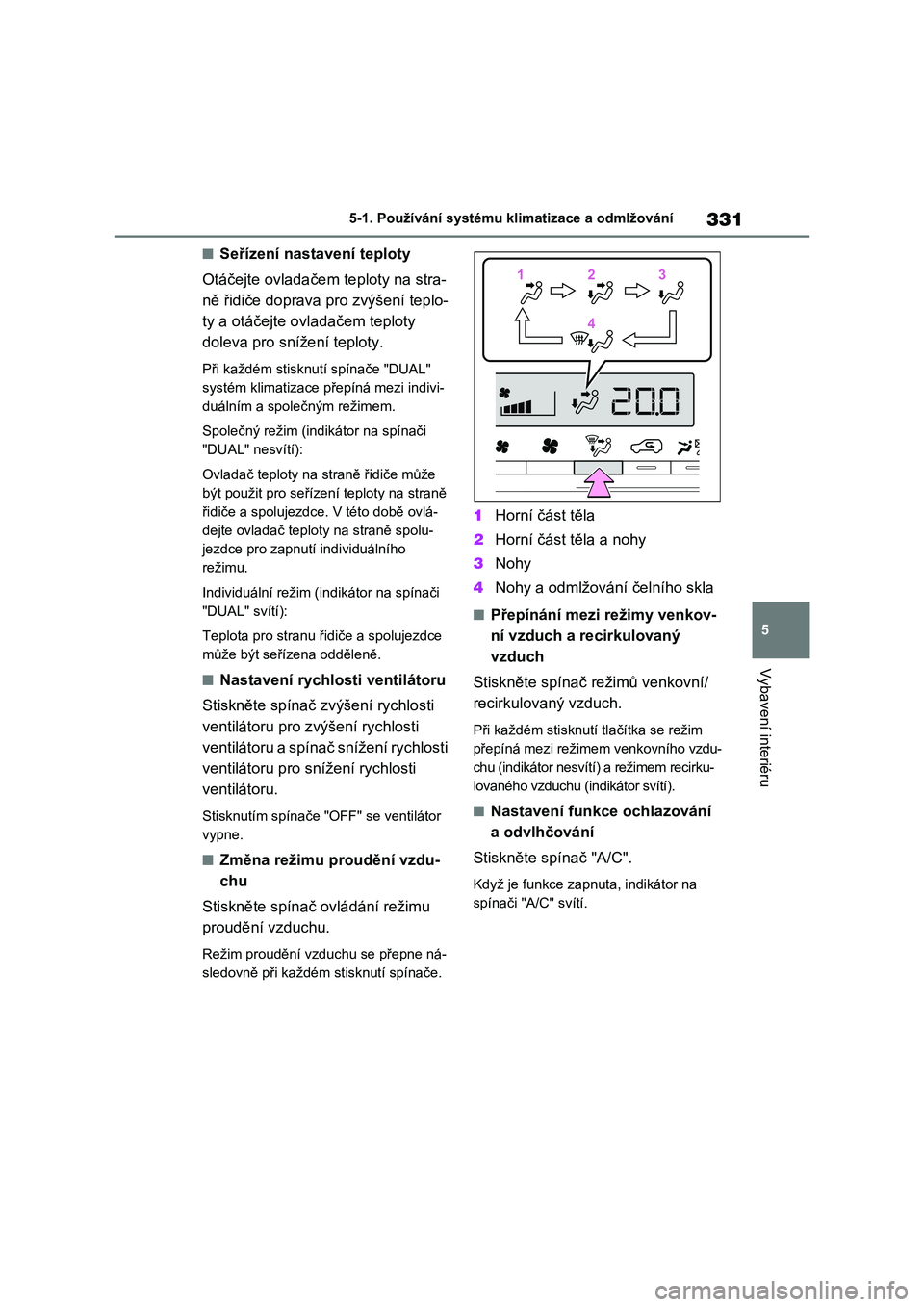

331
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
■Seřízení nastavení teploty
Otáčejte ovladačem teploty na stra-
ně řidiče doprava pro zvýšení teplo-
ty a otáčejte ovladačem teploty
doleva pro snížení teploty.
Při každém stisknutí spínače "DUAL"
systém klimatizace pře píná mezi indivi-
duálním a společným režimem.
Společný režim (indikátor na spínači
"DUAL" nesvítí):
Ovladač teploty na straně řidiče může
být použit pro seřízení teploty na straně
řidiče a spolujezdce. V této době ovlá-
dejte ovladač teplo ty na straně spolu-
jezdce pro zapnutí individuálního
režimu.
Individuální režim (indikátor na spínači
"DUAL" svítí):
Teplota pro stranu řidiče a spolujezdce
může být seřízena odděleně.
■Nastavení rychlosti ventilátoru
Stiskněte spínač zvýšení rychlosti
ventilátoru pro z výšení rychlosti
v e n t i l á t o r u a s p í n a č snížení rychlosti
ventilátoru pro snížení rychlosti
ventilátoru.
Stisknutím spínače " OFF" se ventilátor
vypne.
■Změna režimu proudění vzdu-
chu
Stiskněte spínač ovládání režimu
proudění vzduchu.
Režim proudění vzduchu se přepne ná-
sledovně při každém stisknutí spínače.
1 Horní část těla
2 Horní část těla a nohy
3 Nohy
4 Nohy a odmlžování čelního skla
■Přepínání mezi režimy venkov-
ní vzduch a recirkulovaný
vzduch
Stiskněte spínač režimů venkovní/
recirkulovaný vzduch.
Při každém stisknutí tlačítka se režim
přepíná mezi režimem venkovního vzdu-
chu (indikátor nesvítí ) a režimem recirku-
lovaného vzduchu (indikátor svítí).
■Nastavení funkce ochlazování
a odvlhčování
Stiskněte spínač "A/C".
Když je funkce zapnuta, indikátor na
spínači "A/C" svítí.
112233
44

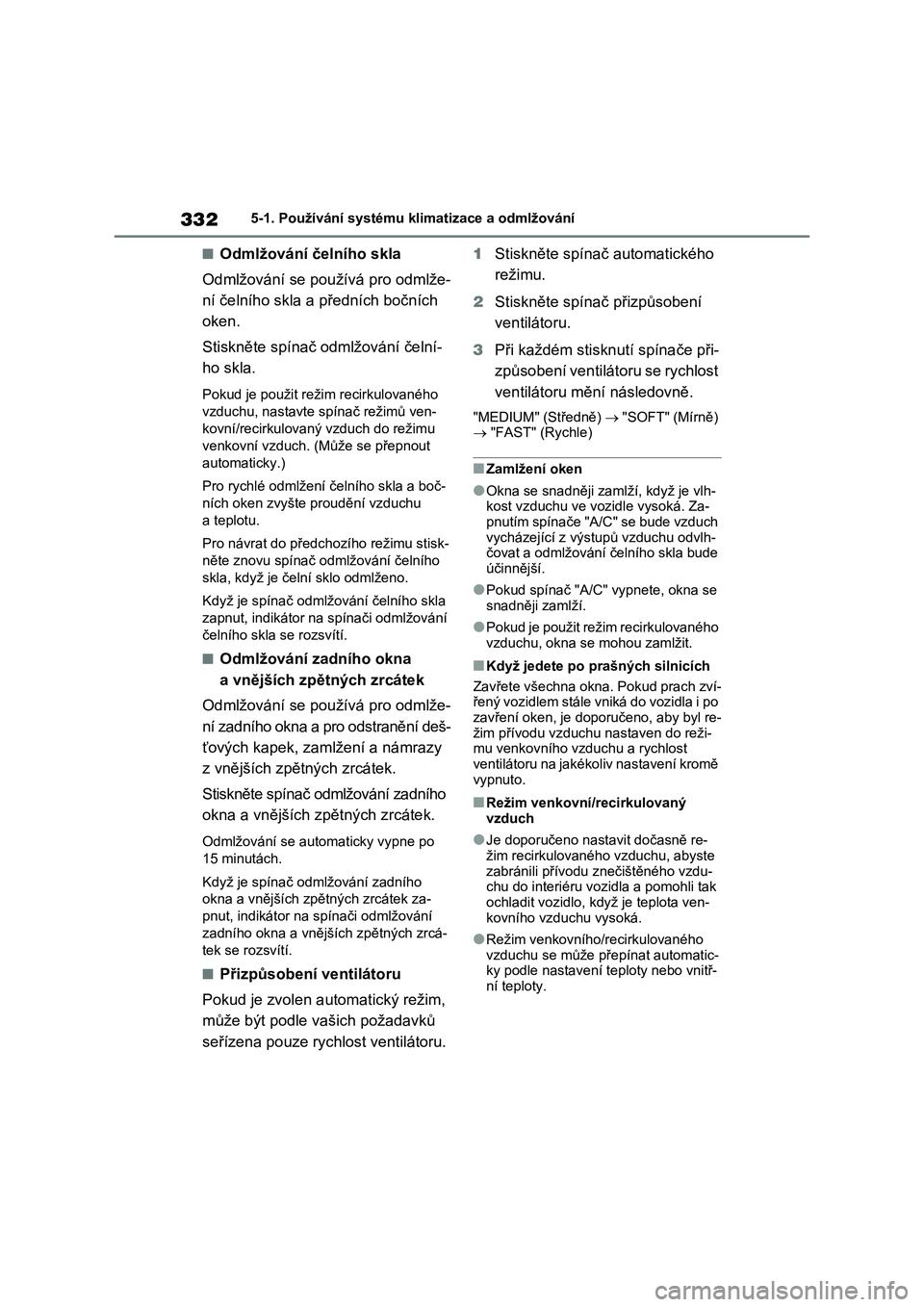

3325-1. Používání systému klimatizace a odmlžování
■Odmlžování čelního skla
Odmlžování se používá pro odmlže-
ní čelního skla a předních bočních
oken.
Stiskněte spínač odmlžování čelní-
ho skla.
Pokud je použit režim recirkulovaného
vzduchu, nastavte spínač režimů ven-
kovní/recirkulovaný vzduch do režimu
venkovní vzduch. (Může se přepnout
automaticky.)
Pro rychlé odmlžení čelního skla a boč-
ních oken zvyšte proudění vzduchu
a teplotu.
Pro návrat do předchozího režimu stisk-
něte znovu spínač odmlžování čelního
skla, když je čelní sklo odmlženo.
Když je spínač odmlžování čelního skla
zapnut, indikátor na spínači odmlžování
čelního skla se rozsvítí.
■Odmlžování zadního okna
a vnějších zpětných zrcátek
Odmlžování se používá pro odmlže-
ní zadního okna a pro odstranění deš-
ťových kapek, zamlž ení a námrazy
z vnějších zpětných zrcátek.
Stiskněte spínač odmlžování zadního
okna a vnějších z pětných zrcátek.
Odmlžování se automaticky vypne po
15 minutách.
Když je spínač odmlžování zadního
okna a vnějších zpětných zrcátek za-
pnut, indikátor na spínači odmlžování
zadního okna a vnějších zpětných zrcá-
tek se rozsvítí.
■Přizpůsobení ventilátoru
Pokud je zvolen automatický režim,
může být podle vašich požadavků
seřízena pouze rychlost ventilátoru.
1 Stiskněte spínač automatického
režimu.
2 Stiskněte spínač přizpůsobení
ventilátoru.
3 Při každém stisknutí spínače při-
způsobení ventilátoru se rychlost
ventilátoru mění následovně.
"MEDIUM" (Středně)  "SOFT" (Mírně)
 "FAST" (Rychle)
■Zamlžení oken
●Okna se snadněji zamlží, když je vlh-
kost vzduchu ve vozidle vysoká. Za- pnutím spínače "A/C" se bude vzduch
vycházející z výstupů vzduchu odvlh-
čovat a odmlžování čelního skla bude účinnější.
●Pokud spínač "A/C" vypnete, okna se snadněji zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
■Když jedete po prašných silnicích
Zavřete všechna okna. Pokud prach zví-
řený vozidlem stále vniká do vozidla i po zavření oken, je doporučeno, aby byl re-
žim přívodu vzduchu nastaven do reži-
mu venkovního vzduchu a rychlost ventilátoru na jakékoliv nastavení kromě
vypnuto.
■Režim venkovní/recirkulovaný
vzduch
●Je doporučeno nastavit dočasně re-
žim recirkulovaného vzduchu, abyste
zabránili přívodu z nečištěného vzdu- chu do interiéru vo zidla a pomohli tak
ochladit vozidlo, když je teplota ven-
kovního vzduchu vysoká.
●Režim venkovního/recirkulovaného
vzduchu se může přepínat automatic- ky podle nastavení teploty nebo vnitř-
ní teploty.

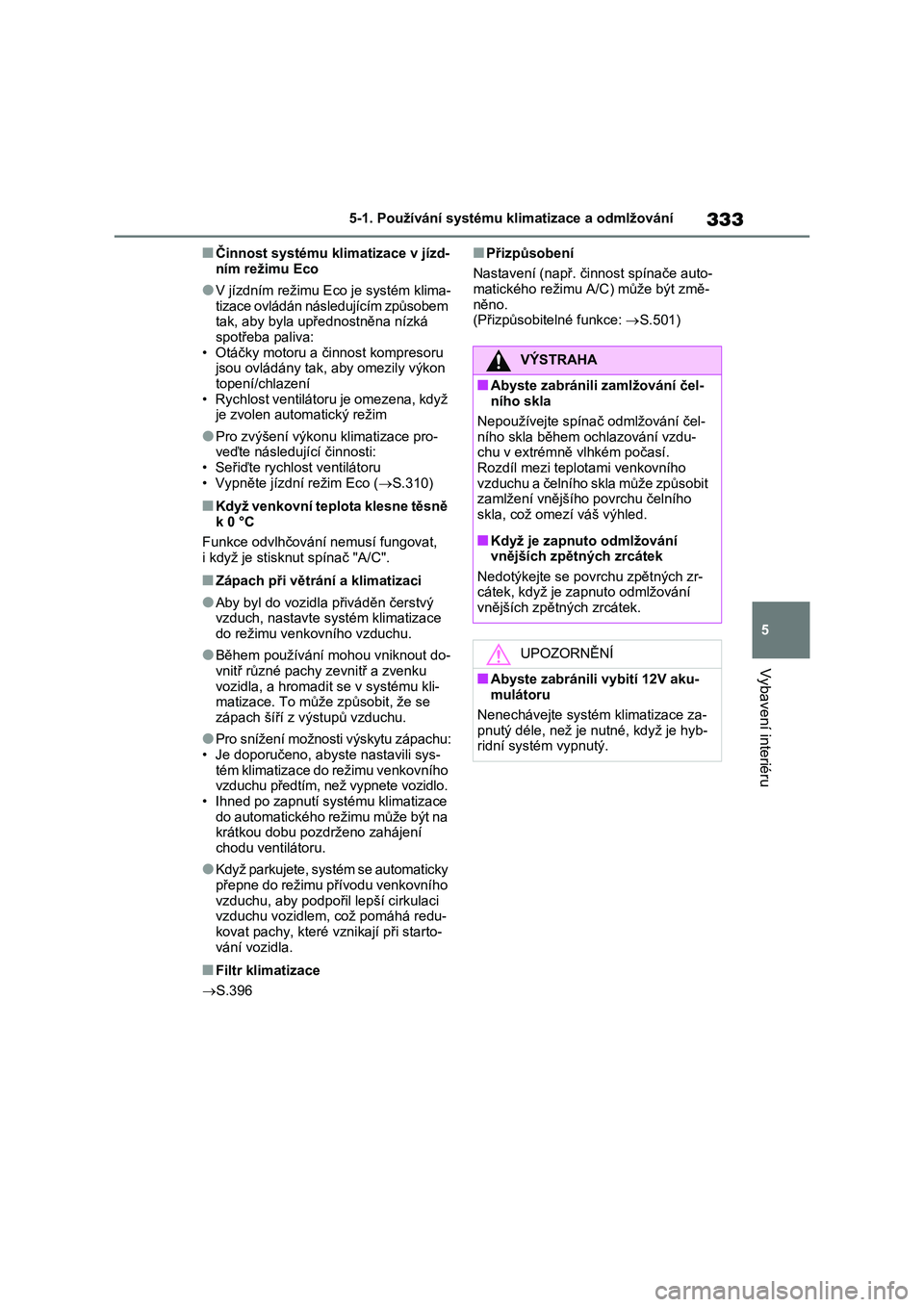

333
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
■Činnost systému klimatizace v jízd-
ním režimu Eco
●V jízdním režimu E co je systém klima-
tizace ovládán následujícím způsobem tak, aby byla upř ednostněna nízká
spotřeba paliva:
• Otáčky motoru a činnost kompresoru jsou ovládány tak, aby omezily výkon
topení/chlazení
• Rychlost ventilátoru je omezena, když je zvolen autom atický režim
●Pro zvýšení výkonu klimatizace pro- veďte následující činnosti:
• Seřiďte rychlost ventilátoru
• Vypněte jízdní režim Eco ( S.310)
■Když venkovní teplota klesne těsně k 0 °C
Funkce odvlhčování nemusí fungovat,
i když je stisk nut spínač "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přiváděn čerstvý
vzduch, nastavte systém klimatizace do režimu venkovního vzduchu.
●Během používání mohou vniknout do-vnitř různé pachy zevnitř a zvenku
vozidla, a hromadi t se v systému kli-
matizace. To může způsobit, že se zápach šíří z výstupů vzduchu.
●Pro snížení možnost i výskytu zápachu: • Je doporučeno, a byste nastavili sys-
tém klimatizace do režimu venkovního
vzduchu předtím, než vypnete vozidlo. • Ihned po zapnutí systému klimatizace
do automatického režimu může být na
krátkou dobu pozdr ženo zahájení chodu ventilátoru.
●Když parkujete, syst ém se automaticky přepne do režimu přívodu venkovního
vzduchu, aby podpořil lepší cirkulaci
vzduchu vozidlem, což pomáhá redu-
kovat pachy, které vznikají při starto- vání vozidla.
■Filtr klimatizace
 S.396
■Přizpůsobení
Nastavení (např. čin nost spínače auto- matického režimu A/C) může být změ-
něno.
(Přizpůsobitelné funkce: S.501)
VÝSTRAHA
■Abyste zabránili zamlžování čel-
ního skla
Nepoužívejte spínač odmlžování čel-
ního skla během ochlazování vzdu- chu v extrémně vlhkém počasí.
Rozdíl mezi teplotami venkovního
vzduchu a čelního skla může způsobit zamlžení vnější ho povrchu čelního
skla, což omezí váš výhled.
■Když je zapnuto odmlžování
vnějších zpětných zrcátek
Nedotýkejte se povrc hu zpětných zr- cátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
UPOZORNĚNÍ
■Abyste zabránili vybití 12V aku- mulátoru
Nenechávejte systém klimatizace za-
pnutý déle, než je nutné, když je hyb- ridní systém vypnutý.

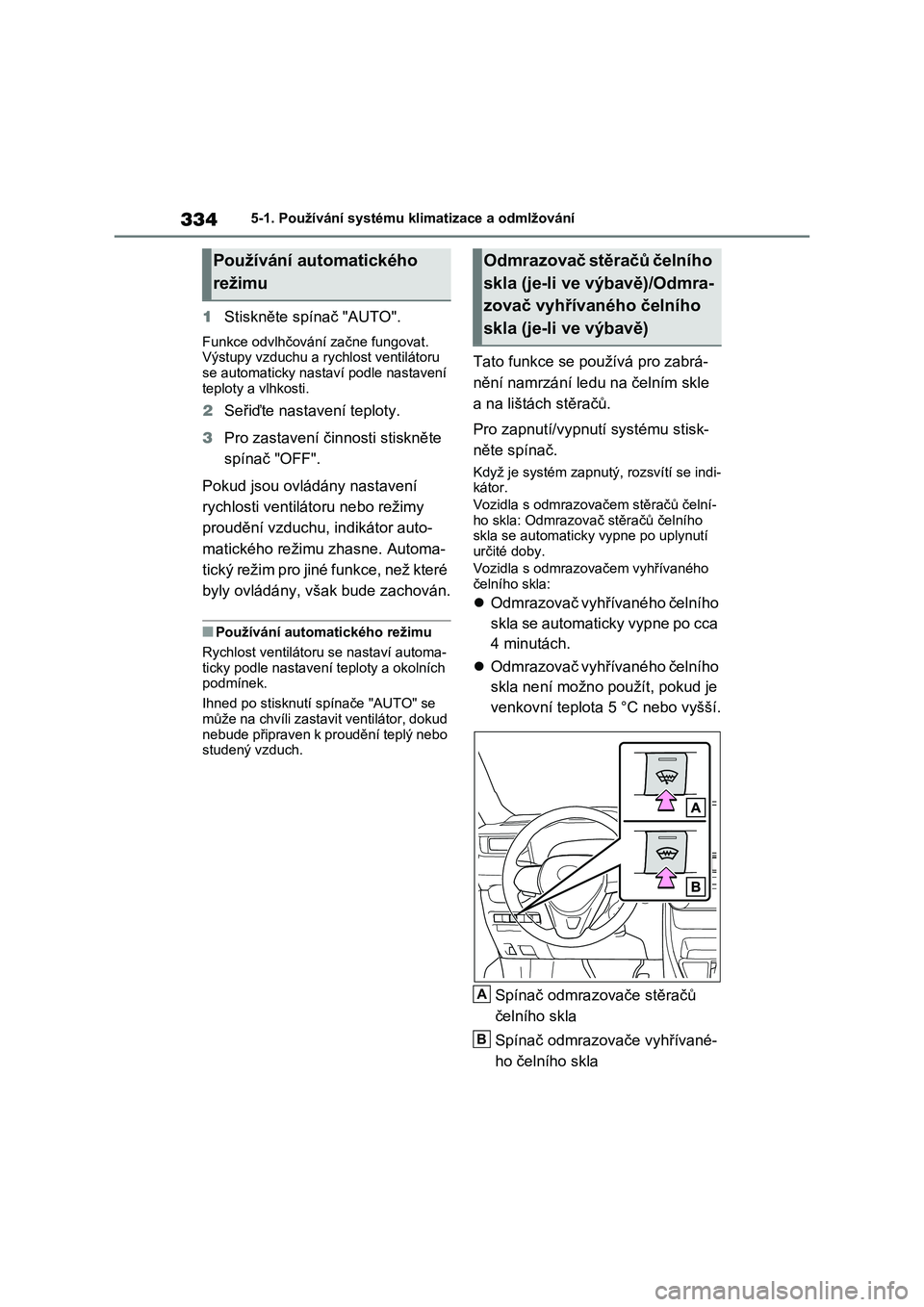

3345-1. Používání systému klimatizace a odmlžování
1Stiskněte spínač "AUTO".
Funkce odvlhčování začne fungovat.
Výstupy vzduchu a r ychlost ventilátoru se automaticky nastaví podle nastavení
teploty a vlhkosti.
2 Seřiďte nastavení teploty.
3 Pro zastavení činnosti stiskněte
spínač "OFF".
Pokud jsou ovládány nastavení
rychlosti ventiláto ru nebo režimy
proudění vzduchu, indikátor auto-
matického režimu zhasne. Automa-
tický režim pro jiné funkce, než které
byly ovládány, však bude zachován.
■Používání automatického režimu
Rychlost ventilátoru se nastaví automa-
ticky podle nastavení t eploty a okolních
podmínek.
Ihned po stisknutí spínače "AUTO" se
může na chvíli zastavit ventilátor, dokud
nebude připraven k proudění teplý nebo studený vzduch.
Tato funkce se používá pro zabrá-
nění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému stisk-
něte spínač.
Když je systém zapnut ý, rozsvítí se indi-
kátor.
Vozidla s odmrazova čem stěračů čelní-
ho skla: Odmrazova č stěračů čelního skla se automaticky vypne po uplynutí
určité doby.
Vozidla s odmrazo vačem vyhřívaného
čelního skla:
 Odmrazovač vyhřívaného čelního
skla se automaticky vypne po cca
4 minutách.
 Odmrazovač vyhřívaného čelního
skla není možno použít, pokud je
venkovní teplota 5 °C nebo vyšší.
Spínač odmrazovače stěračů
čelního skla
Spínač odmrazovače vyhřívané-
ho čelního skla
Používání automatického
režimu
Odmrazovač stěračů čelního
skla (je-li ve výbavě)/Odmra-
zovač vyhřívaného čelního
skla (je-li ve výbavě)
A
B

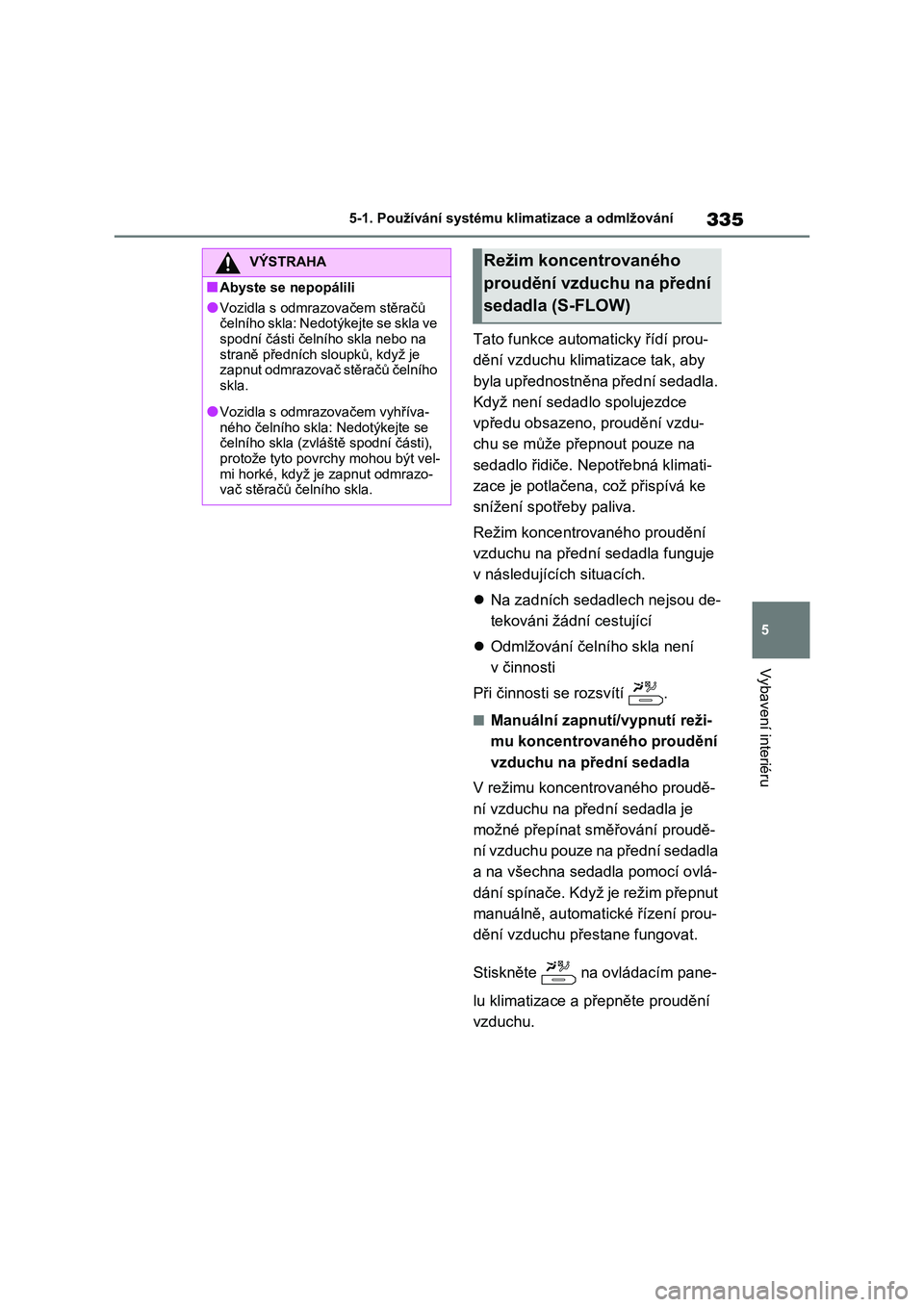

335
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
Tato funkce automaticky řídí prou-
dění vzduchu klimatizace tak, aby
byla upřednostněna přední sedadla.
Když není sedadlo spolujezdce
vpředu obsazeno, proudění vzdu-
chu se může přepnout pouze na
sedadlo řidiče. Nepotřebná klimati-
zace je potlačena, což přispívá ke
snížení spotřeby paliva.
Režim koncentrovaného proudění
vzduchu na přední sedadla funguje
v následujících situacích.
 Na zadních sedadlech nejsou de-
tekováni žádní cestující
 Odmlžování čelního skla není
v činnosti
Při činnosti se rozsvítí .
■Manuální zapnutí/vypnutí reži-
mu koncentrovaného proudění
vzduchu na přední sedadla
V režimu koncentrovaného proudě-
ní vzduchu na přední sedadla je
možné přepínat směřování proudě-
ní vzduchu pouze na přední sedadla
a na všechna sedadla pomocí ovlá-
dání spínače. Když je režim přepnut
manuálně, automatické řízení prou-
dění vzduchu přestane fungovat.
Stiskněte na ovládacím pane-
lu klimatizace a př epněte proudění
vzduchu.
VÝSTRAHA
■Abyste se nepopálili
●Vozidla s odmrazovačem stěračů
čelního skla: Nedot ýkejte se skla ve spodní části čelního skla nebo na
straně předních sloupků, když je
zapnut odmrazovač stěračů čelního skla.
●Vozidla s odmrazo vačem vyhříva-
ného čelního skla: Nedotýkejte se čelního skla (zvláště spodní části),
protože tyto povrchy mohou být vel-
mi horké, když je zapnut odmrazo- vač stěračů čelního skla.
Režim koncentrovaného
proudění vzduchu na přední
sedadla (S-FLOW)

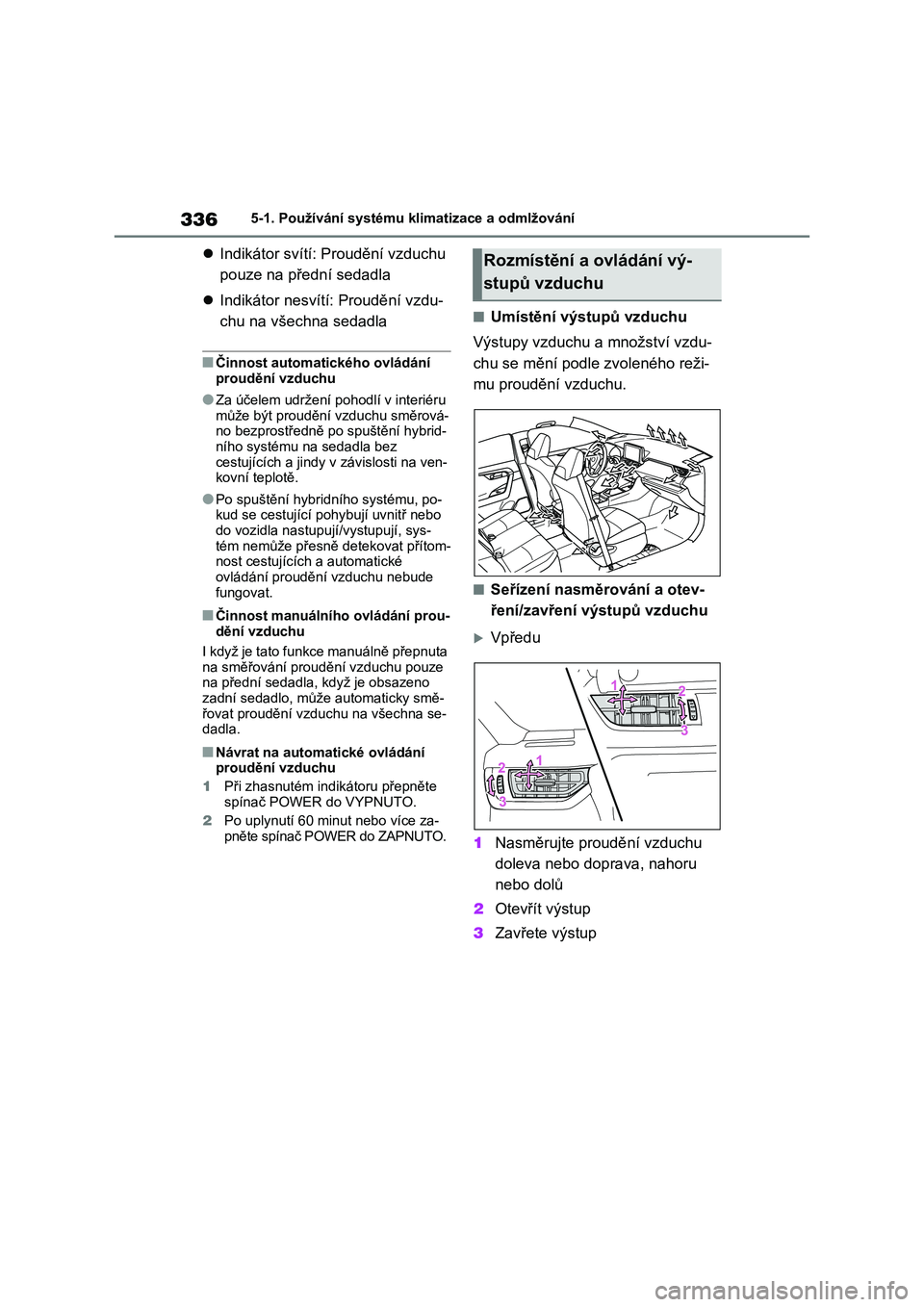

3365-1. Používání systému klimatizace a odmlžování
Indikátor svítí: Proudění vzduchu
pouze na přední sedadla
 Indikátor nesvítí: Proudění vzdu-
chu na všechna sedadla
■Činnost automatického ovládání
proudění vzduchu
●Za účelem udržení pohodlí v interiéru
může být proudění vzduchu směrová- no bezprostředně po spuštění hybrid-
ního systému na sedadla bez
cestujících a jindy v závislosti na ven- kovní teplotě.
●Po spuštění hybri dního systému, po- kud se cestující pohybují uvnitř nebo
do vozidla nastupují/vystupují, sys-
tém nemůže přesně detekovat přítom- nost cestujících a automatické
ovládání proudění vzduchu nebude
fungovat.
■Činnost manuálního ovládání prou- dění vzduchu
I když je tato funkce manuálně přepnuta
na směřování proudění vzduchu pouze na přední sedadla, když je obsazeno
zadní sedadlo, může automaticky smě-
řovat proudění vzduc hu na všechna se- dadla.
■Návrat na automatické ovládání
proudění vzduchu
1 Při zhasnutém indikátoru přepněte
spínač POWER do VYPNUTO.
2 Po uplynutí 60 minut nebo více za-
pněte spínač POWER do ZAPNUTO.
■Umístění výstupů vzduchu
Výstupy vzduchu a množství vzdu-
chu se mění podle zvoleného reži-
mu proudění vzduchu.
■Seřízení nasměrování a otev-
ření/zavření výstupů vzduchu
Vpředu
1 Nasměrujte proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2 Otevřít výstup
3 Zavřete výstup
Rozmístění a ovládání vý-
stupů vzduchu

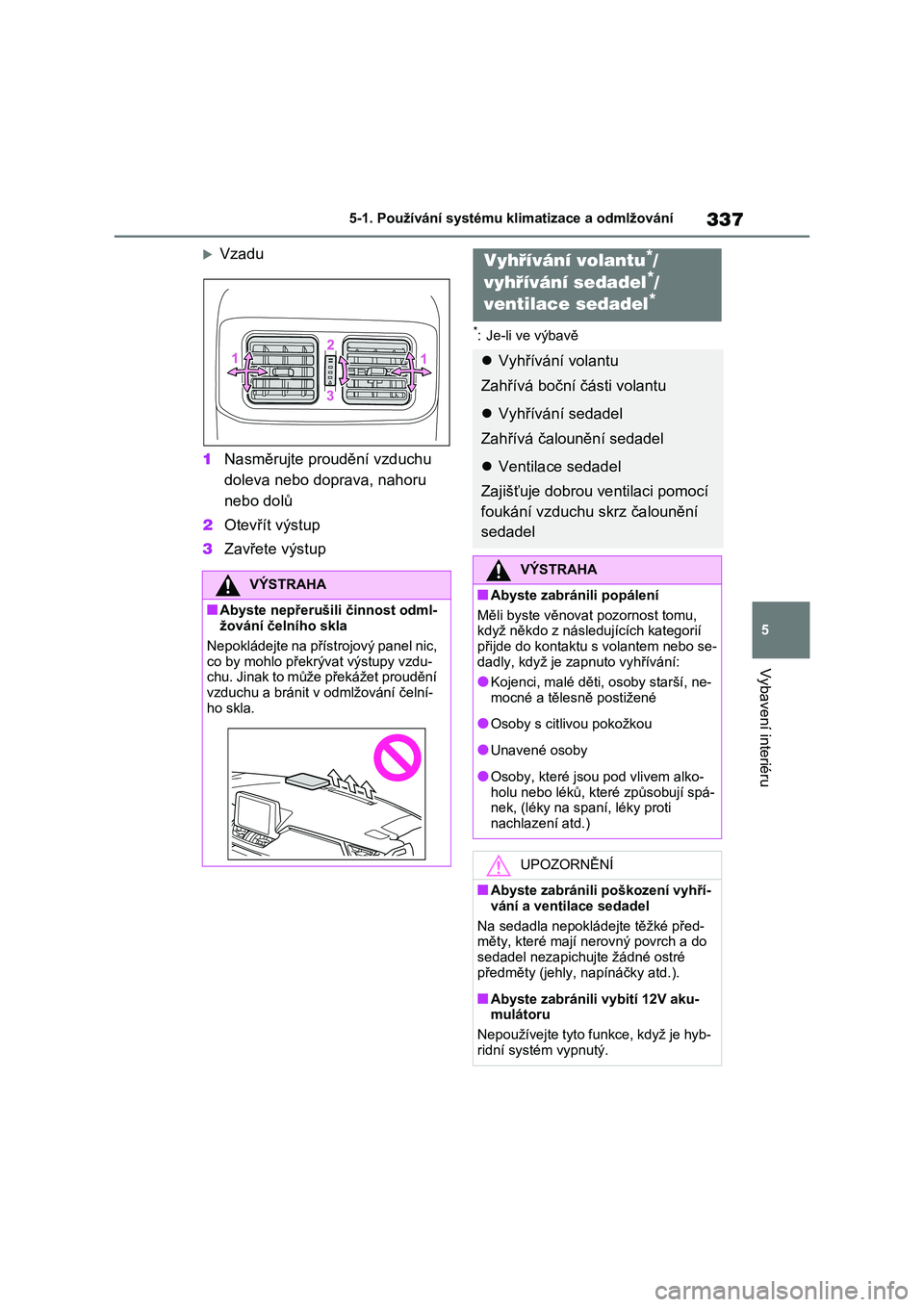

337
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
Vzadu
1 Nasměrujte proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2 Otevřít výstup
3 Zavřete výstup
*: Je-li ve výbavě
VÝSTRAHA
■Abyste nepřerušili činnost odml- žování čelního skla
Nepokládejte na přístrojový panel nic,
co by mohlo překrývat výstupy vzdu- chu. Jinak to může překážet proudění
vzduchu a bránit v odmlžování čelní-
ho skla.
Vyhřívání volantu*/
vyhřívání sedadel*/
ventilace sedadel*
 Vyhřívání volantu
Zahřívá boční části volantu
 Vyhřívání sedadel
Zahřívá čalounění sedadel
 Ventilace sedadel
Zajišťuje dobrou ventilaci pomocí
foukání vzduchu skrz čalounění
sedadel
VÝSTRAHA
■Abyste zabránili popálení
Měli byste vě novat pozornost tomu,
když někdo z následujících kategorií
přijde do kontaktu s volantem nebo se- dadly, když je zapnuto vyhřívání:
●Kojenci, malé děti, osoby starší, ne-
mocné a tělesně postižené
●Osoby s citlivou pokožkou
●Unavené osoby
●Osoby, které jsou pod vlivem alko- holu nebo léků, které způsobují spá-
nek, (léky na spaní, léky proti
nachlazení atd.)
UPOZORNĚNÍ
■Abyste zabránili poškození vyhří-
vání a ventilace sedadel
Na sedadla nepokládejte těžké před- měty, které mají ner ovný povrch a do
sedadel nezapichujte žádné ostré
předměty (jehly, napínáčky atd.).
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte tyto fun kce, když je hyb-
ridní systém vypnutý.

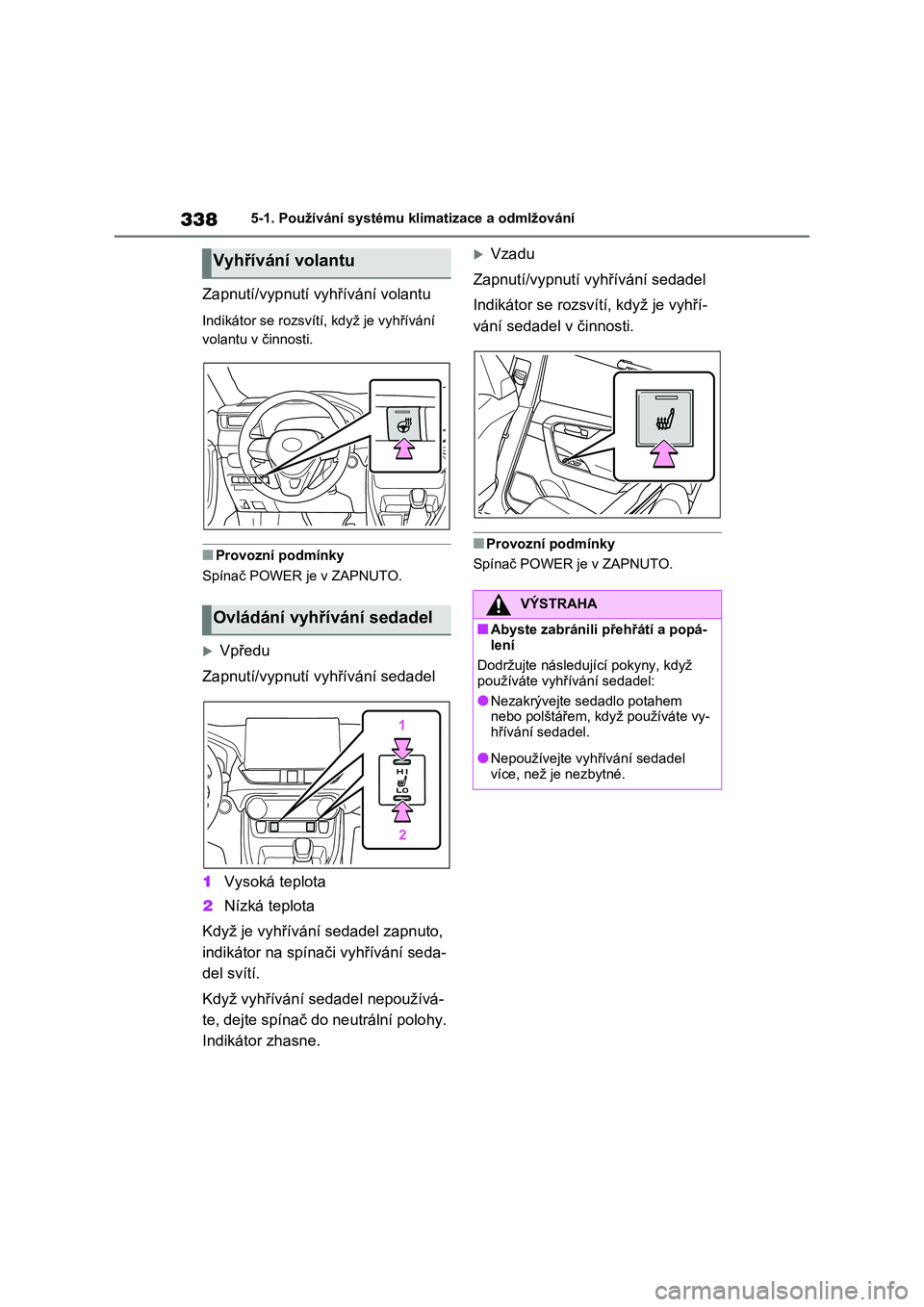

3385-1. Používání systému klimatizace a odmlžování
Zapnutí/vypnutí vyhřívání volantu
Indikátor se rozsvítí, když je vyhřívání
volantu v činnosti.
■Provozní podmínky
Spínač POWER je v ZAPNUTO.
Vpředu
Zapnutí/vypnutí vyhřívání sedadel
1 Vysoká teplota
2 Nízká teplota
Když je vyhřívání sedadel zapnuto,
indikátor na spínači vyhřívání seda-
del svítí.
Když vyhřívání sedadel nepoužívá-
te, dejte spínač do neutrální polohy.
Indikátor zhasne.
Vzadu
Zapnutí/vypnutí vyhřívání sedadel
Indikátor se rozsvítí, když je vyhří-
vání sedadel v činnosti.
■Provozní podmínky
Spínač POWER je v ZAPNUTO.
Vyhřívání volantu
Ovládání vyhřívání sedadelVÝSTRAHA
■Abyste zabránili přehřátí a popá-
lení
Dodržujte následují cí pokyny, když
používáte vyhřívání sedadel:
●Nezakrývejte sedadlo potahem nebo polštářem, když používáte vy-
hřívání sedadel.
●Nepoužívejte vyhřívání sedadel
více, než je nezbytné.
