TOYOTA RAV4 2022 Návod na použití (in Czech)

309
4

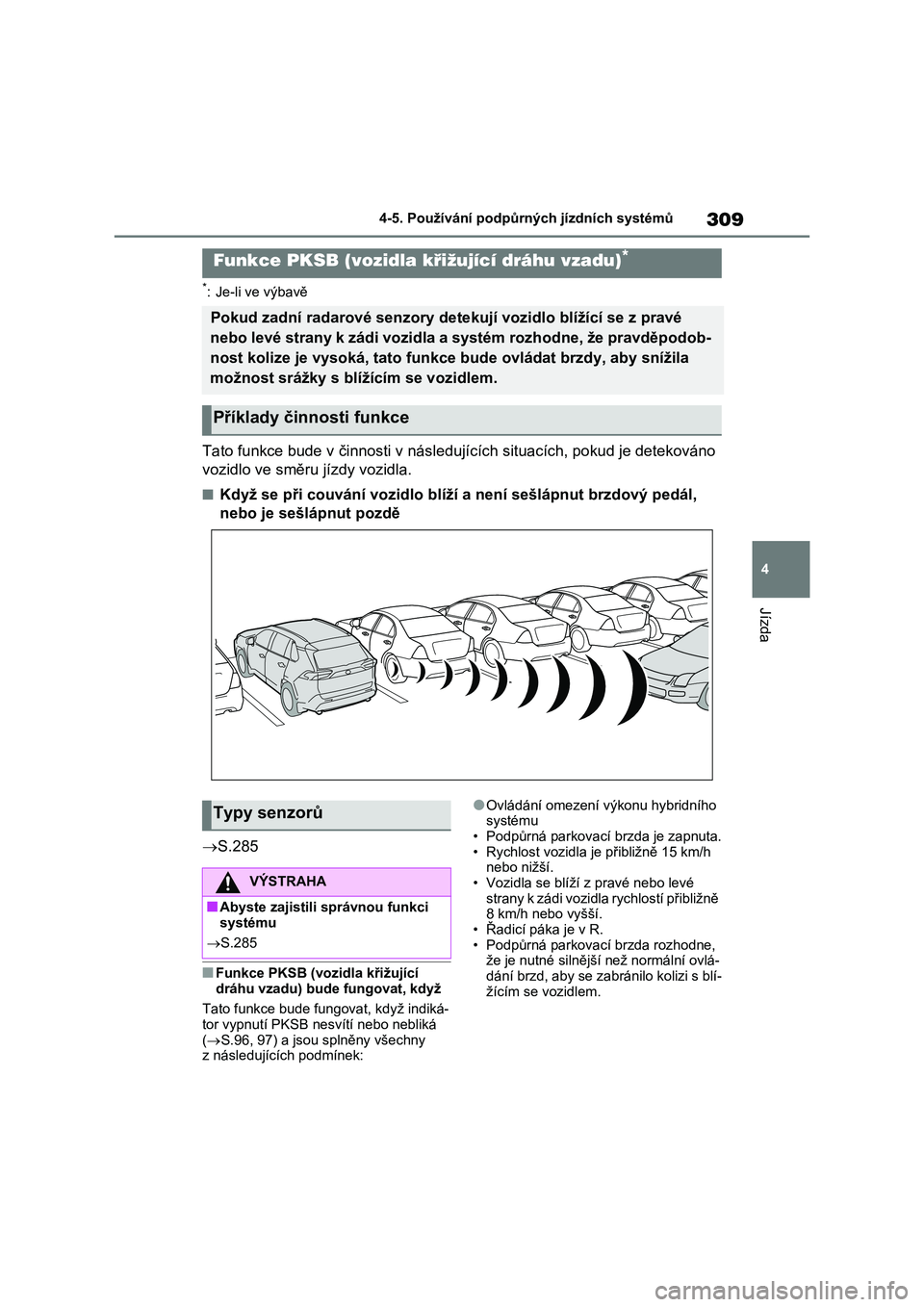

4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Tato funkce bude v činnosti v nás ledujících situacích, pokud je detekováno
vozidlo ve směru jízdy vozidla.
■Když se při couvání vozidlo blí ží a není sešlápnut brzdový pedál,
nebo je sešlápnut pozdě
 S.285
■Funkce PKSB (vozidla křižující
dráhu vzadu) bude fungovat, když
Tato funkce bude fungovat, když indiká- tor vypnutí PKSB ne svítí nebo nebliká
( S.96, 97) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu hybridního
systému
• Podpůrná parkovací brzda je zapnuta. • Rychlost vozidla je přibližně 15 km/h
nebo nižší.
• Vozidla se blíží z pravé nebo levé strany k zádi vozidla rychlostí přibližně
8 km/h nebo vyšší.
• Řadicí páka je v R. • Podpůrná parkovací brzda rozhodne,
že je nutné silnější než normální ovlá-
dání brzd, aby se zabránilo kolizi s blí- žícím se vozidlem.
Funkce PKSB (vozidla křižující dráhu vzadu)*
Pokud zadní radarové senzory detek ují vozidlo blížící se z pravé
nebo levé strany k zádi vozidla a systém rozhodne, že pravděpod ob-
nost kolize je vysoká, tato funkce bude ovládat brzdy, aby sníž ila
možnost srážky s blíž ícím se vozidlem.
Příklady činnosti funkce
Typy senzorů
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
 S.285

3104-5. Používání podpůrných jízdních systémů

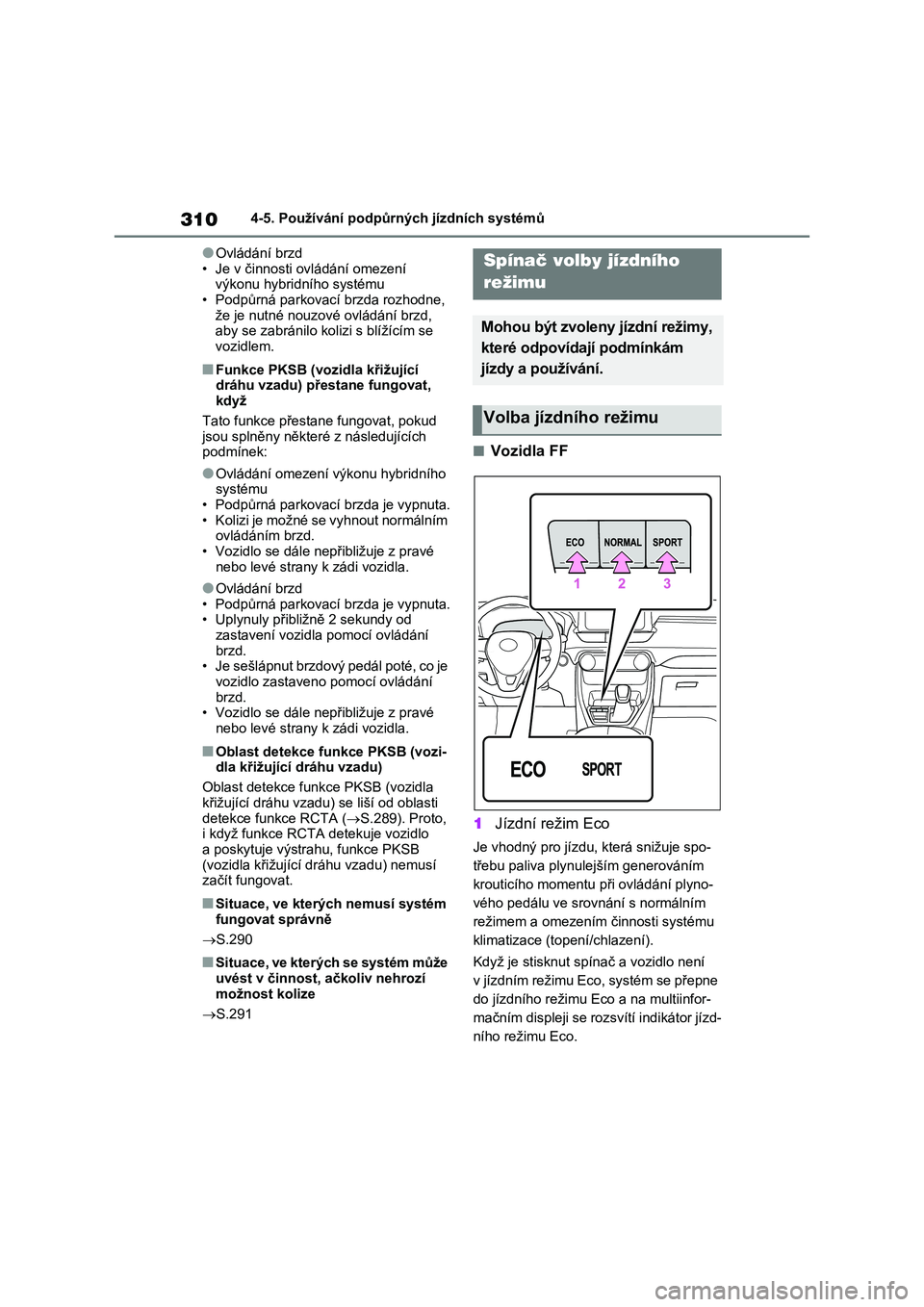

●Ovládání brzd
• Je v činnosti ov ládání omezení výkonu hybridního systému
• Podpůrná parkovací brzda rozhodne,
že je nutné nouzové ovládání brzd, aby se zabránilo kolizi s blížícím se
vozidlem.
■Funkce PKSB (vozidla křižující
dráhu vzadu) přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících podmínek:
●Ovládání omezení výkonu hybridního systému
• Podpůrná parkovací brzda je vypnuta.
• Kolizi je možné se vyhnout normálním ovládáním brzd.
• Vozidlo se dále nepřibližuje z pravé
nebo levé strany k zádi vozidla.
●Ovládání brzd
• Podpůrná parkovací brzda je vypnuta. • Uplynuly přibližně 2 sekundy od
zastavení vozidla pomocí ovládání
brzd. • Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd. • Vozidlo se dále nepřibližuje z pravé
nebo levé strany k zádi vozidla.
■Oblast detekce funkce PKSB (vozi-
dla křižující dráhu vzadu)
Oblast detekce fun kce PKSB (vozidla
křižující dráhu vzadu) se liší od oblasti
detekce funkce RCTA ( S.289). Proto, i když funkce RCTA detekuje vozidlo
a poskytuje výstr ahu, funkce PKSB
(vozidla křižující dráhu vzadu) nemusí začít fungovat.
■Situace, ve kterých nemusí systém
fungovat správně
 S.290
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
 S.291
■Vozidla FF
1 Jízdní režim Eco
Je vhodný pro jízdu, která snižuje spo-
třebu paliva plynulej ším generováním
krouticího momentu při ovládání plyno-
vého pedálu ve srovnání s normálním
režimem a omezením činnosti systému
klimatizace (topení/chlazení).
Když je stisknut spínač a vozidlo není
v jízdním režimu Eco, systém se přepne
do jízdního režimu Eco a na multiinfor-
mačním displeji se ro zsvítí indikátor jízd-
ního režimu Eco.
Spínač volby jízdního
režimu
Mohou být zvoleny jízdní režimy,
které odpovídají podmínkám
jízdy a používání.
Volba jízdního režimu

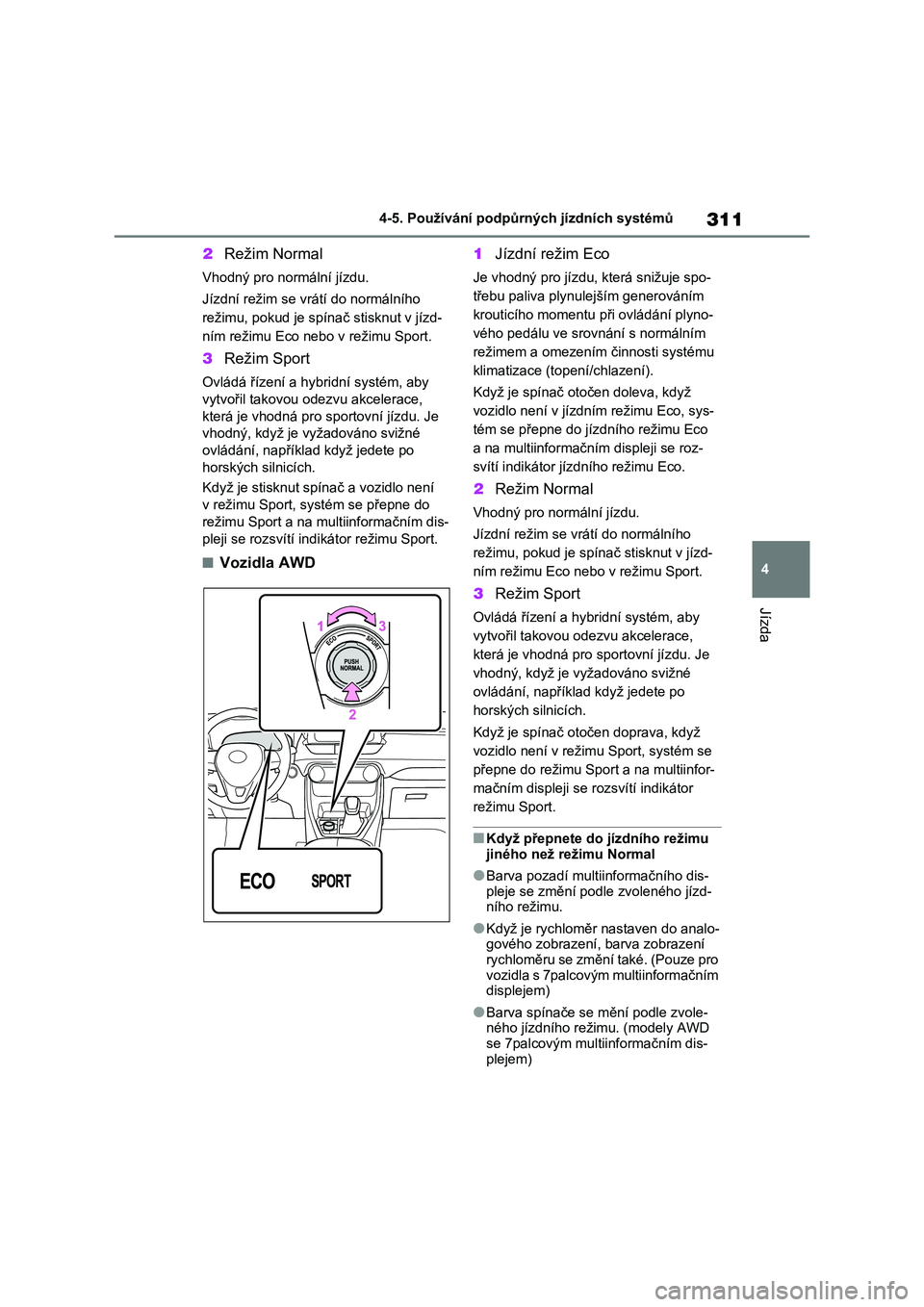

311
4
4-5. Používání podpůrných jízdních systémů
Jízda
2 Režim Normal
Vhodný pro normální jízdu.
Jízdní režim se vrátí do normálního
režimu, pokud je spí nač stisknut v jízd-
ním režimu Eco nebo v režimu Sport.
3 Režim Sport
Ovládá řízení a hybridní systém, aby
vytvořil takovou o dezvu akcelerace,
která je vhodná pro sportovní jízdu. Je
vhodný, když je vyžadováno svižné
ovládání, napříkla d když jedete po
horských silnicích.
Když je stisknut spínač a vozidlo není
v režimu Sport, systém se přepne do
režimu Sport a na mu ltiinformačním dis-
pleji se rozsvítí ind ikátor režimu Sport.
■Vozidla AWD
1 Jízdní režim Eco
Je vhodný pro jízdu, která snižuje spo-
třebu paliva plynulej ším generováním
krouticího momentu při ovládání plyno-
vého pedálu ve srovnání s normálním
režimem a omezením činnosti systému
klimatizace (topení/chlazení).
Když je spínač oto čen doleva, když
vozidlo není v jízd ním režimu Eco, sys-
tém se přepne do jízdního režimu Eco
a na multiinformačním displeji se roz-
svítí indikátor jízdního režimu Eco.
2 Režim Normal
Vhodný pro normální jízdu.
Jízdní režim se vr átí do normálního
režimu, pokud je spínač stisknut v jízd-
ním režimu Eco ne bo v režimu Sport.
3Režim Sport
Ovládá řízení a hybridní systém, aby
vytvořil takovou od ezvu akcelerace,
která je vhodná pro sportovní jízdu. Je
vhodný, když je vyžadováno svižné
ovládání, například když jedete po
horských silnicích.
Když je spínač otočen doprava, když
vozidlo není v režimu Sport, systém se
přepne do režimu Spor t a na multiinfor-
mačním displeji se rozsvítí indikátor
režimu Sport.
■Když přepnete do jízdního režimu jiného než režimu Normal
●Barva pozadí multii nformačního dis- pleje se změní podle zvoleného jízd-
ního režimu.
●Když je rychloměr nastaven do analo-
gového zobrazení, barva zobrazení
rychloměru se změní také. (Pouze pro vozidla s 7palcovým multiinformačním
displejem)
●Barva spínače se mění podle zvole-
ného jízdního režimu. (modely AWD
se 7palcovým multiinformačním dis- plejem)

3124-5. Používání podpůrných jízdních systémů

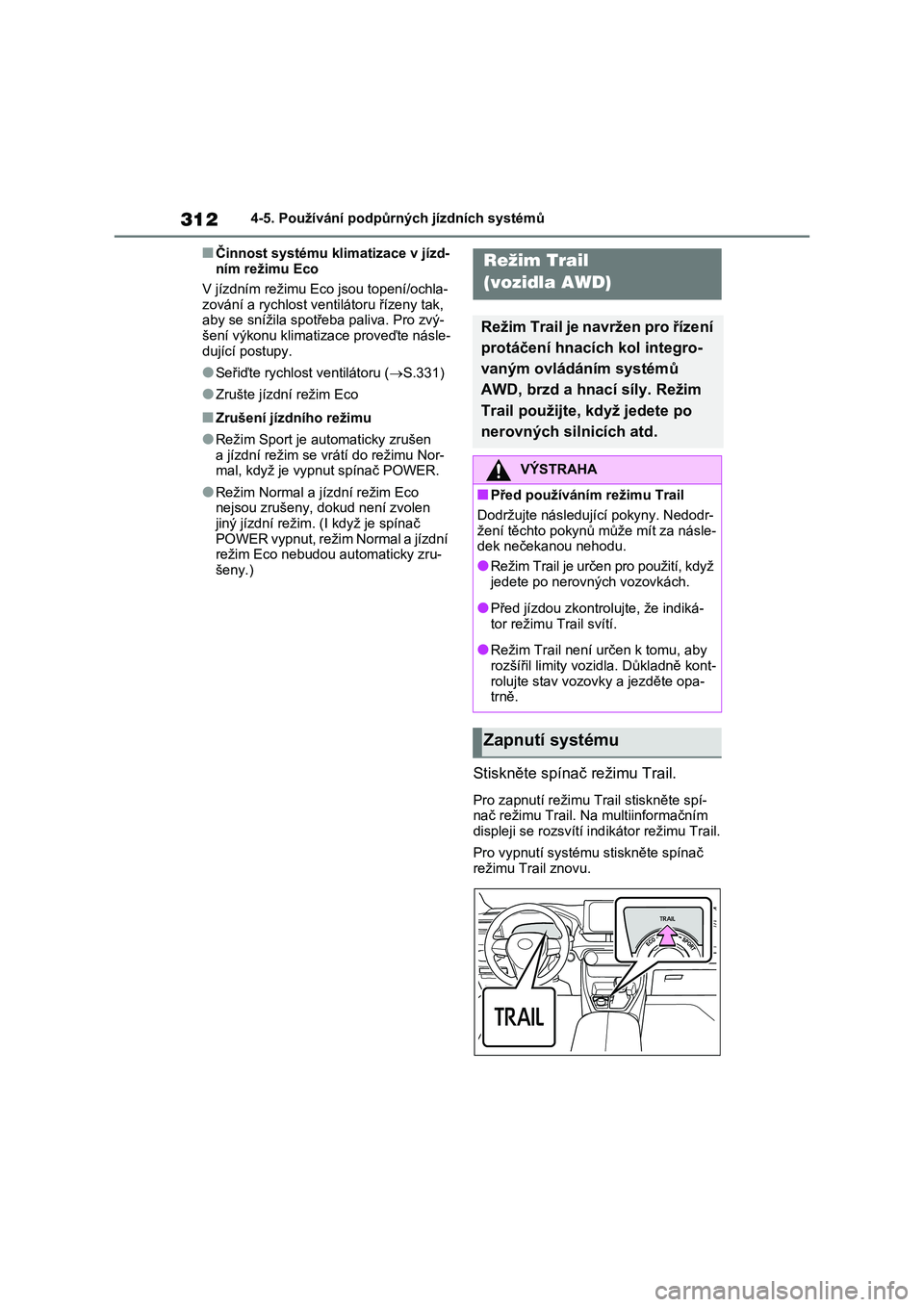

■Činnost systému klimatizace v jízd-
ním režimu Eco
V jízdním režimu Eco jsou topení/ochla-
zování a rychlost vent ilátoru řízeny tak,
aby se snížila spotřeba paliva. Pro zvý- šení výkonu klimatiza ce proveďte násle-
dující postupy.
●Seřiďte rychlost ventilátoru ( S.331)
●Zrušte jízdní režim Eco
■Zrušení jízdního režimu
●Režim Sport je automaticky zrušen
a jízdní režim se vrátí do režimu Nor- mal, když je vypnut spínač POWER.
●Režim Normal a jízdní režim Eco nejsou zrušeny, dokud není zvolen
jiný jízdní režim . (I když je spínač
POWER vypnut, režim Normal a jízdní režim Eco nebudou automaticky zru-
šeny.)
Stiskněte spínač režimu Trail.
Pro zapnutí režimu Trail stiskněte spí- nač režimu Trail. N a multiinformačním
displeji se rozsvítí ind ikátor režimu Trail.
Pro vypnutí systému st iskněte spínač
režimu Trail znovu.
Režim Trail
(vozidla AWD)
Režim Trail je navržen pro řízení
protáčení hnacích kol integro-
vaným ovládáním systémů
AWD, brzd a hnací síly. Režim
Trail použijte, když jedete po
nerovných silnicích atd.
VÝSTRAHA
■Před používáním režimu Trail
Dodržujte následující pokyny. Nedodr-
žení těchto pokynů může mít za násle-
dek nečekanou nehodu.
●Režim Trail je určen pro použití, když
jedete po nerovných vozovkách.
●Před jízdou zkontrolujte, že indiká-
tor režimu Trail svítí.
●Režim Trail není určen k tomu, aby
rozšířil limity vozidla. Důkladně kont-
rolujte stav vozo vky a jezděte opa- trně.
Zapnutí systému

313
4
4-5. Používání podpůrných jízdních systémů
Jízda

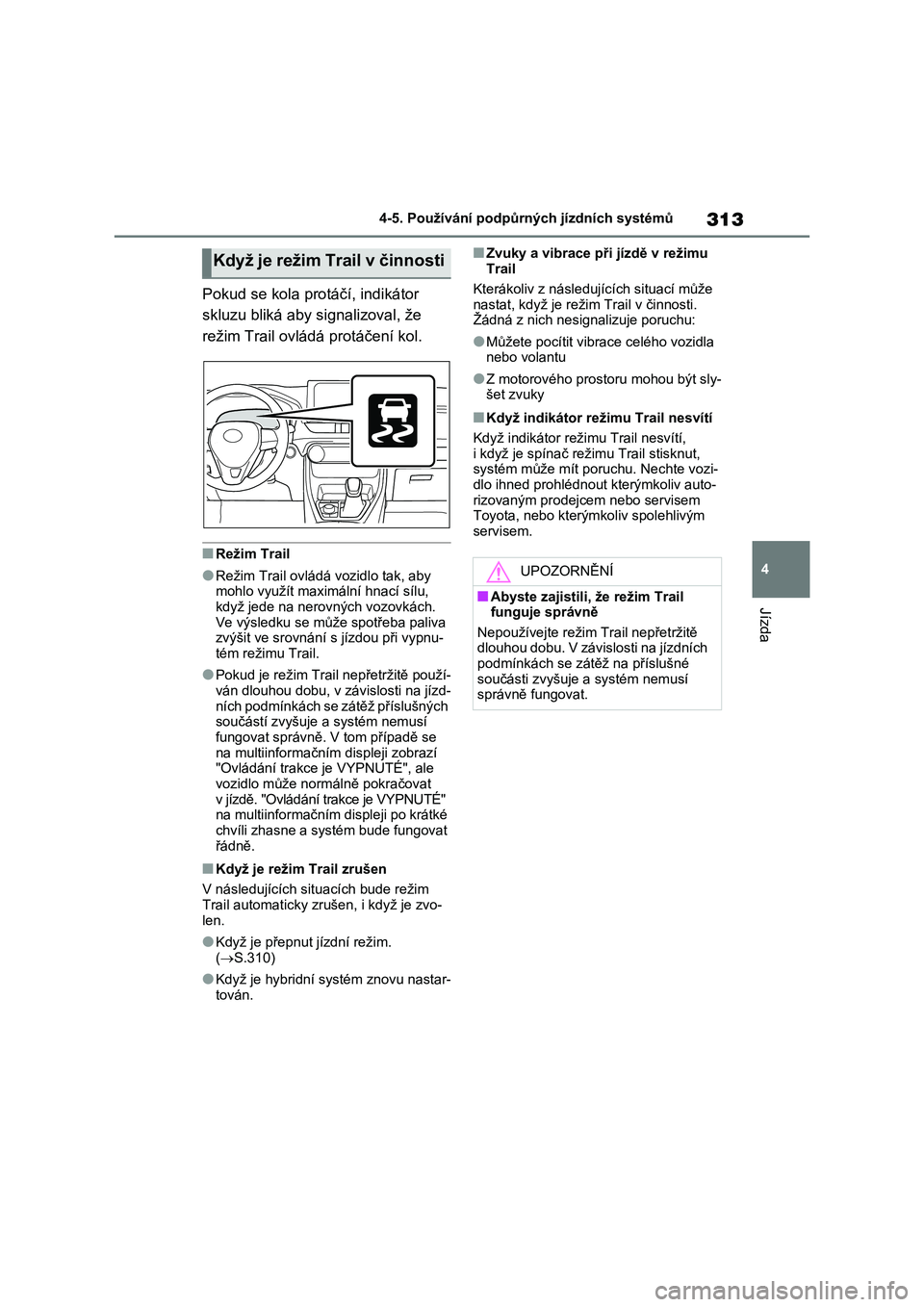

Pokud se kola prot áčí, indikátor
skluzu bliká aby signalizoval, že
režim Trail ovládá protáčení kol.
■Režim Trail
●Režim Trail ovládá vozidlo tak, aby
mohlo využít maximální hnací sílu, když jede na nerovných vozovkách.
Ve výsledku se může spotřeba paliva
zvýšit ve srovnání s jízdou při vypnu- tém režimu Trail.
●Pokud je režim Trail nepřetržitě použí-ván dlouhou dobu, v závislosti na jízd-
ních podmínkách se zátěž příslušných
součástí zvyšuje a systém nemusí fungovat správně. V tom případě se
na multiinformačním displeji zobrazí
"Ovládání trakce je VYPNUTÉ", ale vozidlo může normálně pokračovat
v jízdě. "Ovládání t rakce je VYPNUTÉ"
na multiinformačním displeji po krátké chvíli zhasne a systém bude fungovat
řádně.
■Když je režim Trail zrušen
V následujících sit uacích bude režim Trail automaticky zru šen, i když je zvo-
len.
●Když je přepnut j ízdní režim. ( S.310)
●Když je hybridní systém znovu nastar- tován.
■Zvuky a vibrace při jízdě v režimu
Trail
Kterákoliv z následuj ících situací může
nastat, když je reži m Trail v činnosti.
Žádná z nich nesignalizuje poruchu:
●Můžete pocítit vibrace celého vozidla
nebo volantu
●Z motorového prostoru mohou být sly-
šet zvuky
■Když indikátor rež imu Trail nesvítí
Když indikátor reži mu Trail nesvítí,
i když je spínač režim u Trail stisknut,
systém může mít poruchu. Nechte vozi- dlo ihned prohlédnout kterýmkoliv auto-
rizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Když je režim Trail v činnosti
UPOZORNĚNÍ
■Abyste zajistili, že režim Trail
funguje správně
Nepoužívejte režim Trail nepřetržitě dlouhou dobu. V závislosti na jízdních
podmínkách se zá těž na příslušné
součásti zvyšuje a systém nemusí správně fungovat.

3144-5. Používání podpůrných jízdních systémů

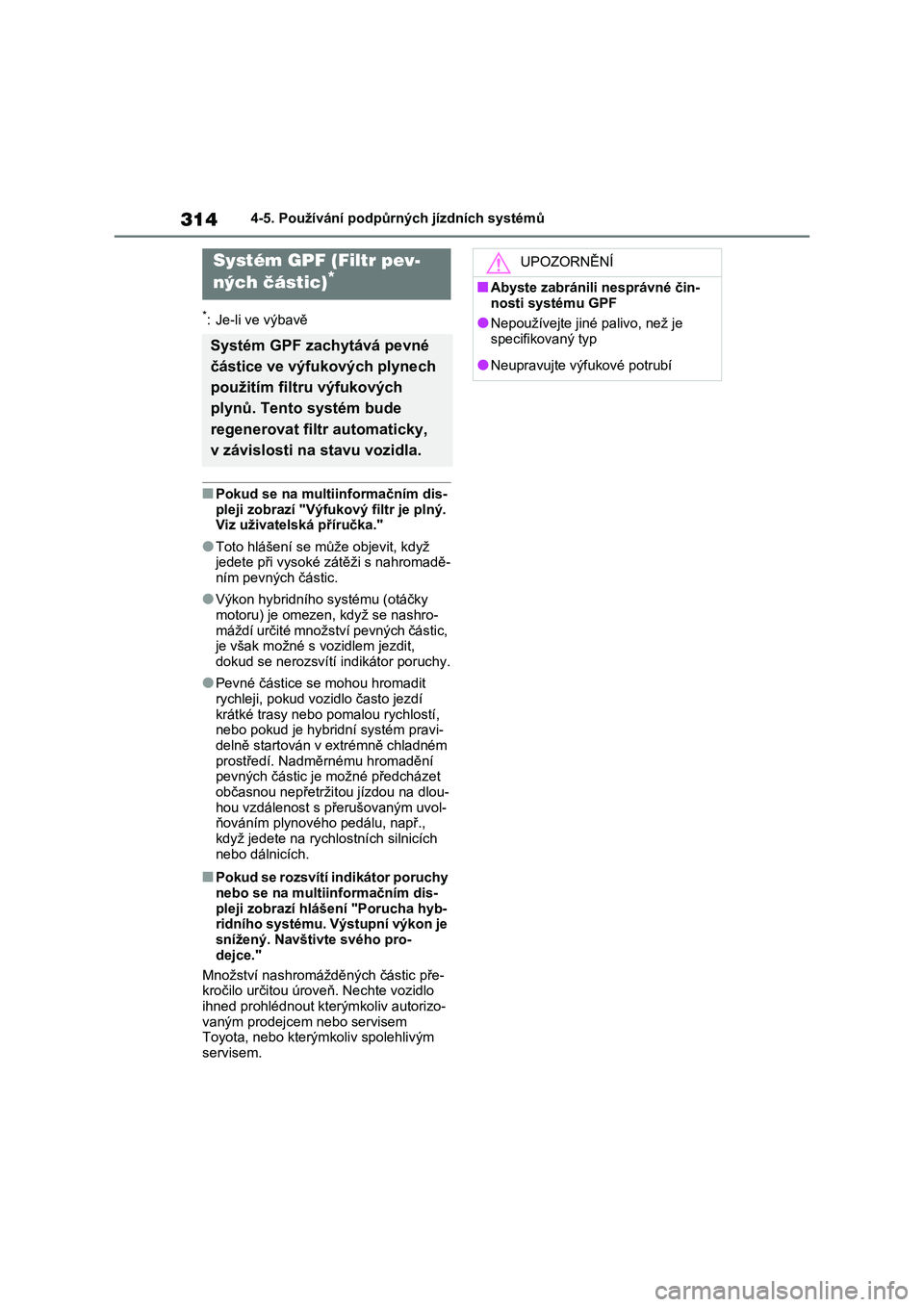

*: Je-li ve výbavě
■Pokud se na multiinformačním dis-
pleji zobrazí "Výfukový filtr je plný.
Viz uživatelská příručka."
●Toto hlášení se může objevit, když
jedete při vysoké zát ěži s nahromadě- ním pevných částic.
●Výkon hybridního systému (otáčky motoru) je omezen, když se nashro-
máždí určité množství pevných částic,
je však možné s vozidlem jezdit, dokud se nerozsvítí i ndikátor poruchy.
●Pevné částice se mohou hromadit rychleji, pokud vozidlo často jezdí
krátké trasy nebo pomalou rychlostí,
nebo pokud je hybri dní systém pravi- delně startován v extrémně chladném
prostředí. Nadměrnému hromadění
pevných částic je možné předcházet
občasnou nepřetržit ou jízdou na dlou- hou vzdálenost s přerušovaným uvol-
ňováním plynového pedálu, např.,
když jedete na rychlo stních silnicích nebo dálnicích.
■Pokud se rozsvítí indikátor poruchy
nebo se na multiinformačním dis-
pleji zobrazí hlášení "Porucha hyb- ridního systému. Výstupní výkon je
snížený. Navštivte svého pro-
dejce."
Množství nashromážděných částic pře-
kročilo určitou úroveň. Nechte vozidlo
ihned prohlédnout kte rýmkoliv autorizo- vaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
Systém GPF (Filtr pev-
ných částic)*
Systém GPF zachytává pevné
částice ve výfukových plynech
použitím filtru výfukových
plynů. Tento systém bude
regenerovat filt r automaticky,
v závislosti na stavu vozidla.
UPOZORNĚNÍ
■Abyste zabránili nesprávné čin-
nosti systému GPF
●Nepoužívejte jiné palivo, než je specifikovaný typ
●Neupravujte výfukové potrubí

315
4 4-5. Používání podpůrných jízdních systémů
Jízda

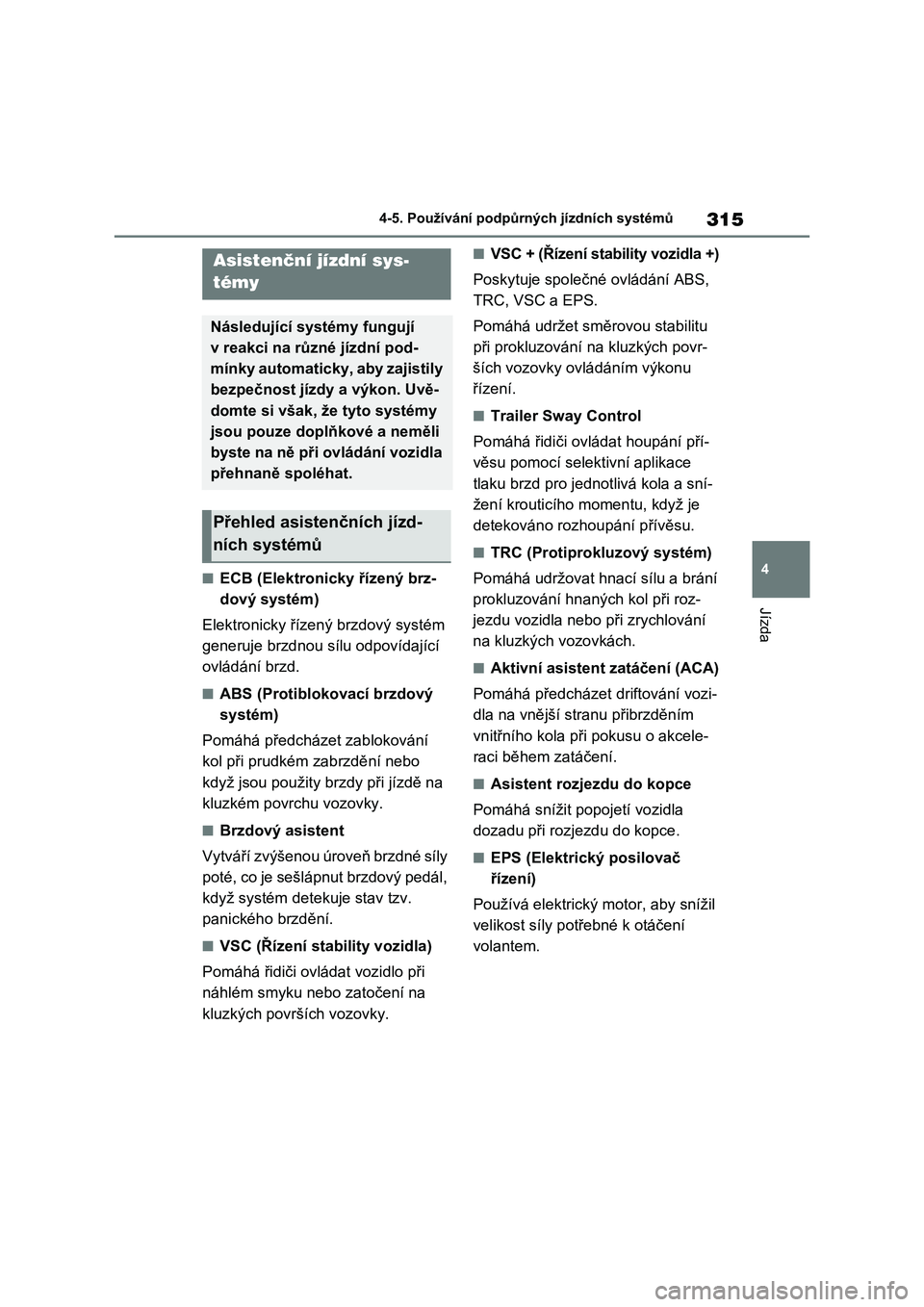

■ECB (Elektronicky řízený brz-
dový systém)
Elektronicky řízený brzdový systém
generuje brzdnou sílu odpovídající
ovládání brzd.
■ABS (Protiblokovací brzdový
systém)
Pomáhá předcházet zablokování
kol při prudkém zabrzdění nebo
když jsou použity brzdy při jízdě na
kluzkém povrchu vozovky.
■Brzdový asistent
Vytváří zvýšenou úroveň brzdné síly
poté, co je sešlápnut brzdový pedál,
když systém detekuje stav tzv.
panického brzdění.
■VSC (Řízení stability vozidla)
Pomáhá řidiči ovládat vozidlo při
náhlém smyku nebo zatočení na
kluzkých površích vozovky.
■VSC + (Řízení stability vozidla +)
Poskytuje společné ovládání ABS,
TRC, VSC a EPS.
Pomáhá udržet směrovou stabilitu
při prokluzování na kluzkých povr-
ších vozovky ovládáním výkonu
řízení.
■Trailer Sway Control
Pomáhá řidiči ovládat houpání pří-
věsu pomocí selektivní aplikace
tlaku brzd pro jednotlivá kola a sní-
žení krouticího momentu, když je
detekováno rozhoupání přívěsu.
■TRC (Protiprokluzový systém)
Pomáhá udržovat hnací sílu a brání
prokluzování hnaných kol při roz-
jezdu vozidla nebo při zrychlování
na kluzkých vozovkách.
■Aktivní asistent zatáčení (ACA)
Pomáhá předcházet driftování vozi-
dla na vnější stranu přibrzděním
vnitřního kola při pokusu o akcele-
raci během zatáčení.
■Asistent rozjezdu do kopce
Pomáhá snížit popojetí vozidla
dozadu při rozjezdu do kopce.
■EPS (Elektrický posilovač
řízení)
Používá elektrický motor, aby snížil
velikost síly potřebné k otáčení
volantem.
Asistenční jízdní sys-
témy
Následující systémy fungují
v reakci na různé jízdní pod-
mínky automaticky, aby zajistily
bezpečnost jízdy a výkon. Uvě-
domte si však, že tyto systémy
jsou pouze doplňkové a neměli
byste na ně při ovládání vozidla
přehnaně spoléhat.
Přehled asistenčních jízd-
ních systémů

3164-5. Používání podpůrných jízdních systémů
■E-Four (Elektronický systém
On-Demand AWD) (modely
AWD)
Automaticky ovládá systém pohonu,
jako je pohon předních kol nebo
AWD (pohon všech kol) podle růz-
ných jízdních podmínek, včetně
běžné jízdy, při zatáčení, do kopce,
při rozjezdu, během akcelerace, na
kluzké vozovce kvůli sněhu nebo
déšť, což přispívá ke stabilnímu pro-
vozu a stabilitě jízdy.
■Signalizace nouzového brzdění
Když jsou prudce použity brzdy,
varovná světla automaticky blikají,
aby bylo varováno vozidlo za vámi.
■Brzdění při sekundární kolizi
(je-li ve výbavě)
Když senzor SRS airbagu detekuje
kolizi a systém je v činnosti, auto-
maticky jsou ovládány brzdy a brz-
dová světla, aby se snížila rychlost
vozidla a tím se napomohlo snížení
možnosti dalšího p oškození vlivem
sekundární kolize.
■Když jsou v činnosti systémy TRC/ VSC/ABS/režim Trail/Trailer Sway
Control
Indikátor prokluzu bude blikat, když jsou v činnosti systémy TRC/VSC/ABS/režim
Trail/Trailer Sway Control.
■Zrušení systému TRC
Pokud vozidlo uvízne v blátě, štěrku nebo sněhu, systémy TRC může snížit
přenos hnací síly z hybridního systému
na kola.
Stisknutí pro vypnutí systému vám
může usnadnit rozhoupání vozidla,
abyste vozidlo vyprostili. Pro vypnutí systému TRC rychle stisk-
něte a uvolněte .
Na multiinformačním d ispleji se zobrazí "Ovládání trakce je VYPNUTÉ".
Stiskněte znovu , abyste systém
opět zapnuli.
■Vypnutí systémů TRC/VSC/Trailer
Sway Control
Pro vypnutí systémů TRC/VSC/Trailer
Sway Control stiskněte a držte déle
než 3 sekundy, když je vozidlo zasta-
veno.
Indikátor vypnutí VSC se rozsvítí a na
multiinformačním dis pleji se zobrazí
"Ovládání trakce je VYPNUTÉ".*
Stiskněte znovu , abyste systémy
opět zapnuli.*: U vozidel s PCS (Předkolizní systém)
se vypne také PCS (je dostupné
pouze předkolizní varování). Výstražná kontrolk a PCS se rozsvítí
a na multiinformačním displeji se zob-
razí hlášení. ( S.244)

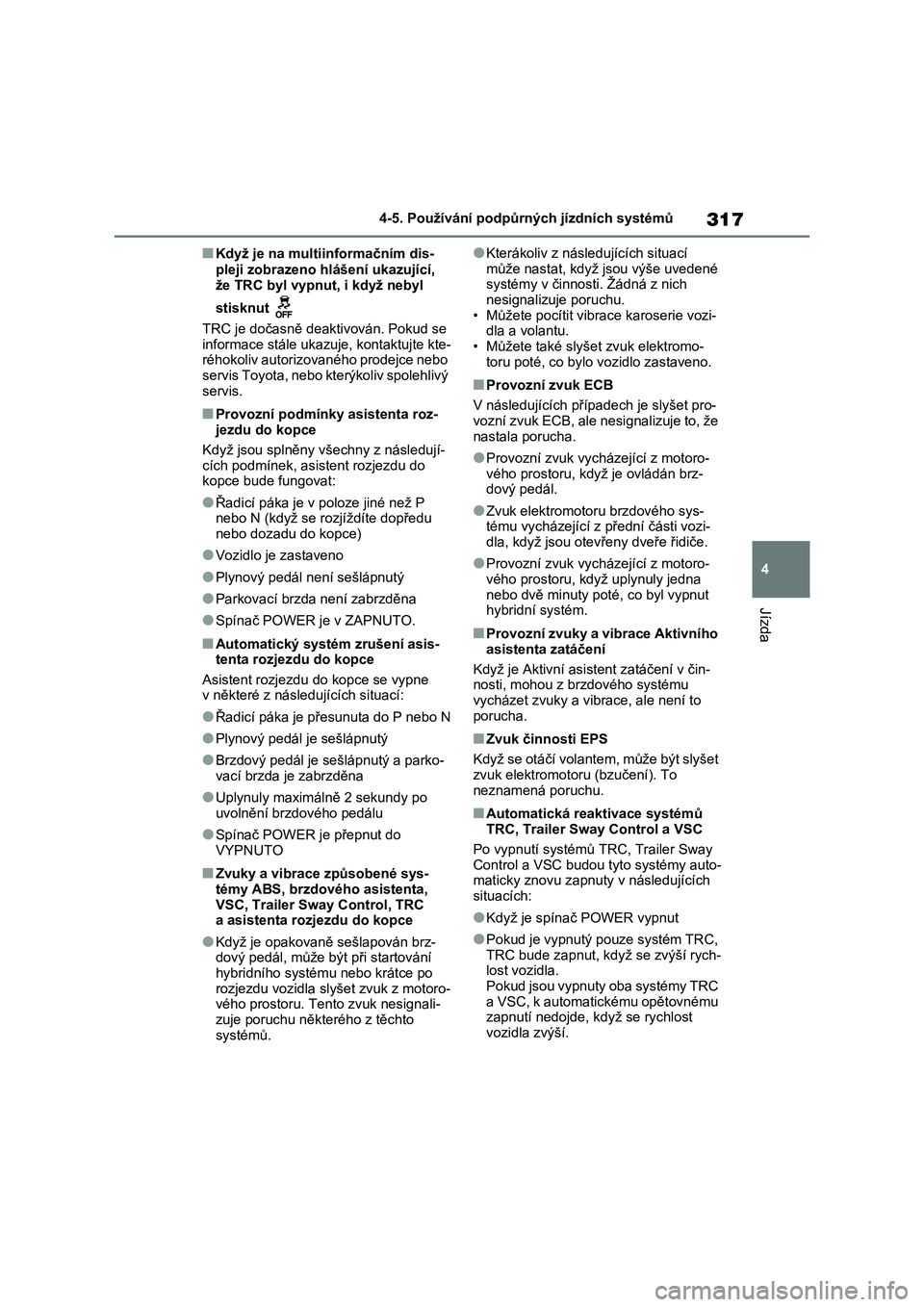

317
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Když je na multiinformačním dis-
pleji zobrazeno hlášení ukazující,
že TRC byl vypnut, i když nebyl
stisknut
TRC je dočasně deaktivován. Pokud se
informace stále ukazu je, kontaktujte kte- réhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Provozní podmínk y asistenta roz-
jezdu do kopce
Když jsou splněny vše chny z následují-
cích podmínek, asi stent rozjezdu do
kopce bude fungovat:
●Řadicí páka je v poloze jiné než P
nebo N (když se rozjíždíte dopředu nebo dozadu do kopce)
●Vozidlo je zastaveno
●Plynový pedál není sešlápnutý
●Parkovací brz da není zabrzděna
●Spínač POWER je v ZAPNUTO.
■Automatický systém zrušení asis- tenta rozjezdu do kopce
Asistent rozjezdu do kopce se vypne
v některé z násle dujících situací:
●Řadicí páka je přesunuta do P nebo N
●Plynový pedál je sešlápnutý
●Brzdový pedál je sešlápnutý a parko- vací brzda je zabrzděna
●Uplynuly maximálně 2 sekundy po uvolnění brzdového pedálu
●Spínač POWER je přepnut do VYPNUTO
■Zvuky a vibrace způsobené sys-
témy ABS, brzdového asistenta,
VSC, Trailer Sway Control, TRC a asistenta rozjezdu do kopce
●Když je opakovaně sešlapován brz-dový pedál, může být při startování
hybridního systém u nebo krátce po
rozjezdu vozidla sl yšet zvuk z motoro- vého prostoru. Tento zvuk nesignali-
zuje poruchu některého z těchto
systémů.
●Kterákoliv z následujících situací
může nastat, když jsou výše uvedené systémy v činnosti. Žádná z nich
nesignalizuje poruchu.
• Můžete pocítit vibrace karoserie vozi- dla a volantu.
• Můžete také slyše t zvuk elektromo-
toru poté, co bylo vozidlo zastaveno.
■Provozní zvuk ECB
V následujících příp adech je slyšet pro-
vozní zvuk ECB, ale nesignalizuje to, že
nastala porucha.
●Provozní zvuk vycházející z motoro-
vého prostoru, když je ovládán brz- dový pedál.
●Zvuk elektromoto ru brzdového sys- tému vycházející z přední části vozi-
dla, když jsou otevřeny dveře řidiče.
●Provozní zvuk vycházející z motoro-
vého prostoru, když uplynuly jedna
nebo dvě minuty pot é, co byl vypnut hybridní systém.
■Provozní zvuky a vibrace Aktivního
asistenta zatáčení
Když je Aktivní asist ent zatáčení v čin- nosti, mohou z brzdového systému
vycházet zvuky a vibr ace, ale není to
porucha.
■Zvuk činnosti EPS
Když se otáčí volantem, může být slyšet
zvuk elektromotoru (bzučení). To
neznamená poruchu.
■Automatická reaktivace systémů TRC, Trailer Sway Control a VSC
Po vypnutí systémů TRC, Trailer Sway
Control a VSC budou tyto systémy auto- maticky znovu zapnuty v následujících
situacích:
●Když je spínač POWER vypnut
●Pokud je vypnutý pouze systém TRC,
TRC bude zapnut, když se zvýší rych- lost vozidla.
Pokud jsou vypnuty oba systémy TRC
a VSC, k automatickému opětovnému zapnutí nedojde, když se rychlost
vozidla zvýší.

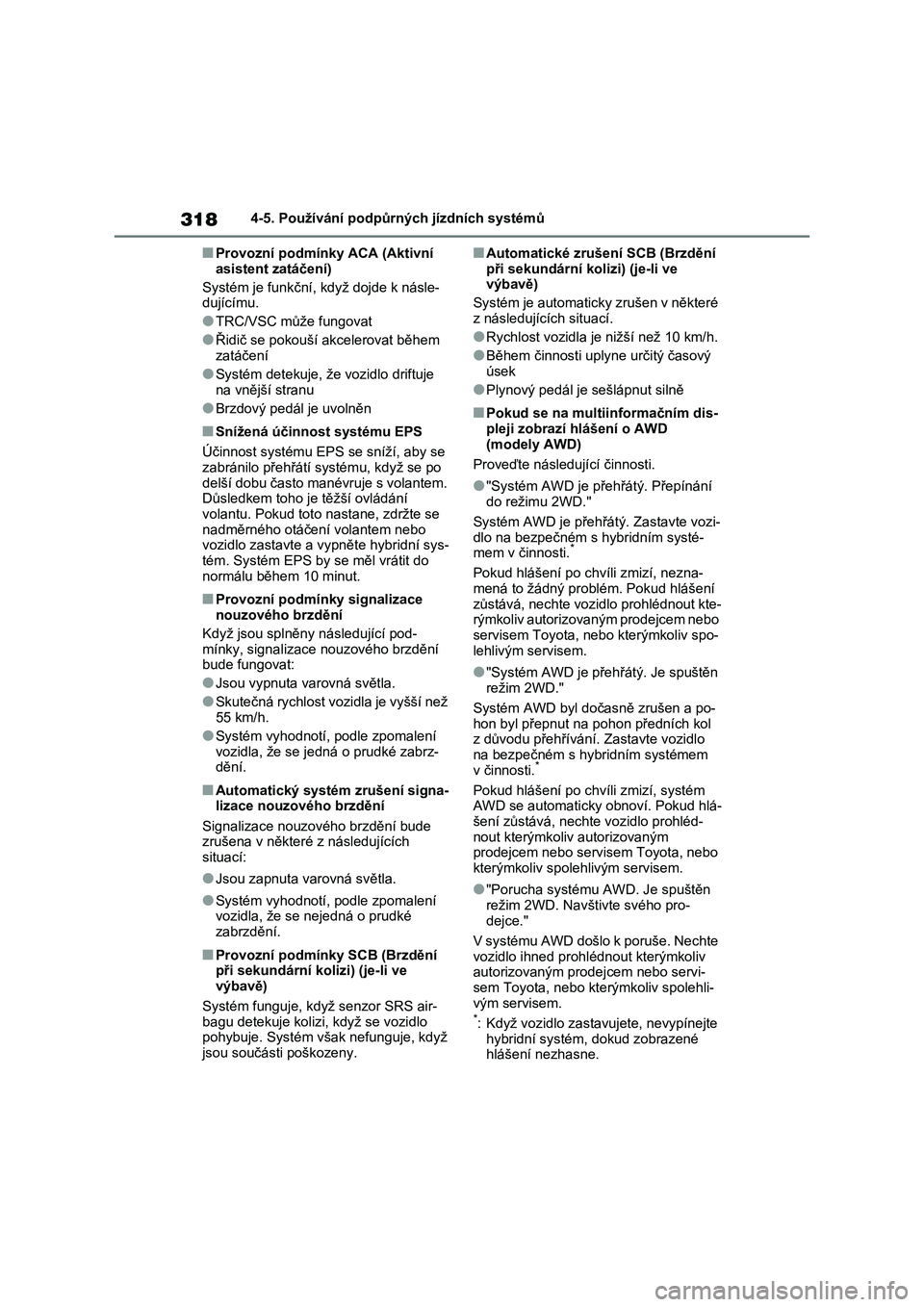

3184-5. Používání podpůrných jízdních systémů
■Provozní podmínky ACA (Aktivní
asistent zatáčení)
Systém je funkční, když dojde k násle-
dujícímu.
●TRC/VSC může fungovat
●Řidič se pokouší akcelerovat během
zatáčení
●Systém detekuje, že vozidlo driftuje
na vnější stranu
●Brzdový pedál je uvolněn
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se
zabránilo přehřátí systému, když se po
delší dobu často manévruje s volantem.
Důsledkem toho je těžší ovládání
volantu. Pokud toto nastane, zdržte se
nadměrného otáčení volantem nebo
vozidlo zastavte a vypněte hybridní sys-
tém. Systém EPS by se měl vrátit do
normálu během 10 minut.
■Provozní podmínky signalizace
nouzového brzdění
Když jsou splněny následující pod-
mínky, signalizace nouzového brzdění
bude fungovat:
●Jsou vypnuta varovná světla.
●Skutečná rychlost vozidla je vyšší než
55 km/h.
●Systém vyhodnotí, podle zpomalení
vozidla, že se jedná o prudké zabrz-
dění.
■Automatický systém zrušení signa-
lizace nouzového brzdění
Signalizace nouzového brzdění bude
zrušena v některé z následujících
situací:
●Jsou zapnuta varovná světla.
●Systém vyhodnotí, podle zpomalení
vozidla, že se nejedná o prudké
zabrzdění.
■Provozní podmínky SCB (Brzdění
při sekundární kolizi) (je-li ve
výbavě)
Systém funguje, když senzor SRS air-
bagu detekuje kolizi, když se vozidlo
pohybuje. Systém však nefunguje, když
jsou součásti poškozeny.
■Automatické zrušení SCB (Brzdění
při sekundární kolizi) (je-li ve
výbavě)
Systém je automaticky zrušen v některé
z následujících situací.
●Rychlost vozidla je nižší než 10 km/h.
●Během činnosti uplyne určitý časový
úsek
●Plynový pedál je sešlápnut silně
■Pokud se na multiinformačním dis-
pleji zobrazí hlášení o AWD
(modely AWD)
Proveďte následující činnosti.
●"Systém AWD je přehřátý. Přepínání
do režimu 2WD."
Systém AWD je přehřátý. Zastavte vozi-
dlo na bezpečném s hybridním systé-
mem v činnosti.
*
Pokud hlášení po chvíli zmizí, nezna-
mená to žádný problém. Pokud hlášení
zůstává, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
●"Systém AWD je přehřátý. Je spuštěn
režim 2WD."
Systém AWD byl dočasně zrušen a po-
hon byl přepnut na pohon předních kol
z důvodu přehřívání. Zastavte vozidlo
na bezpečném s hybridním systémem
v činnosti.
*
Pokud hlášení po chvíli zmizí, systém
AWD se automaticky obnoví. Pokud hlá-
šení zůstává, nechte vozidlo prohléd-
nout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
●"Porucha systému AWD. Je spuštěn
režim 2WD. Navštivte svého pro-
dejce."
V systému AWD došlo k poruše. Nechte
vozidlo ihned prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
*: Když vozidlo zastavujete, nevypínejte
hybridní systém, dokud zobrazené
hlášení nezhasne.
