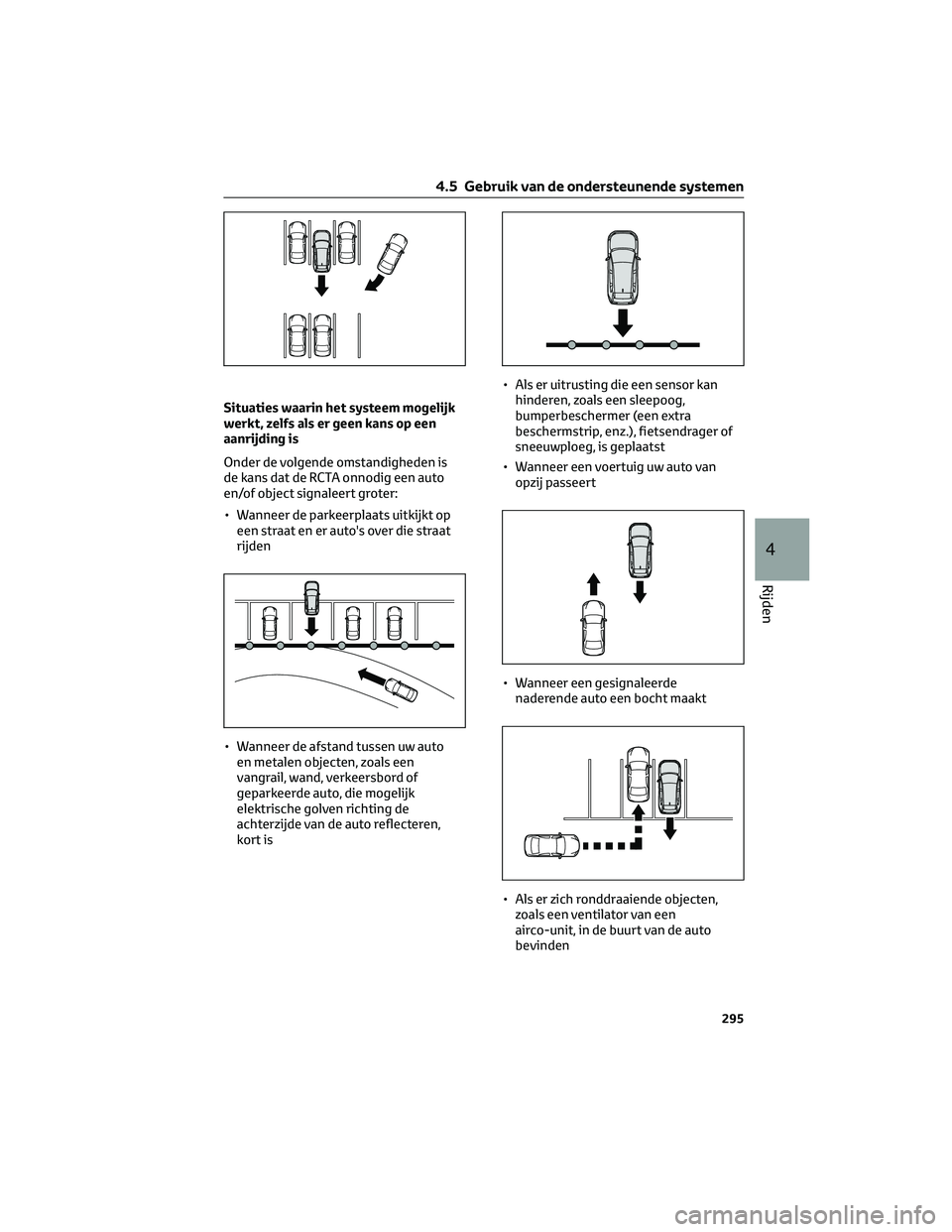

Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een auto
en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
4.5 Gebruik van de ondersteunende systemen
295
4
Rijden

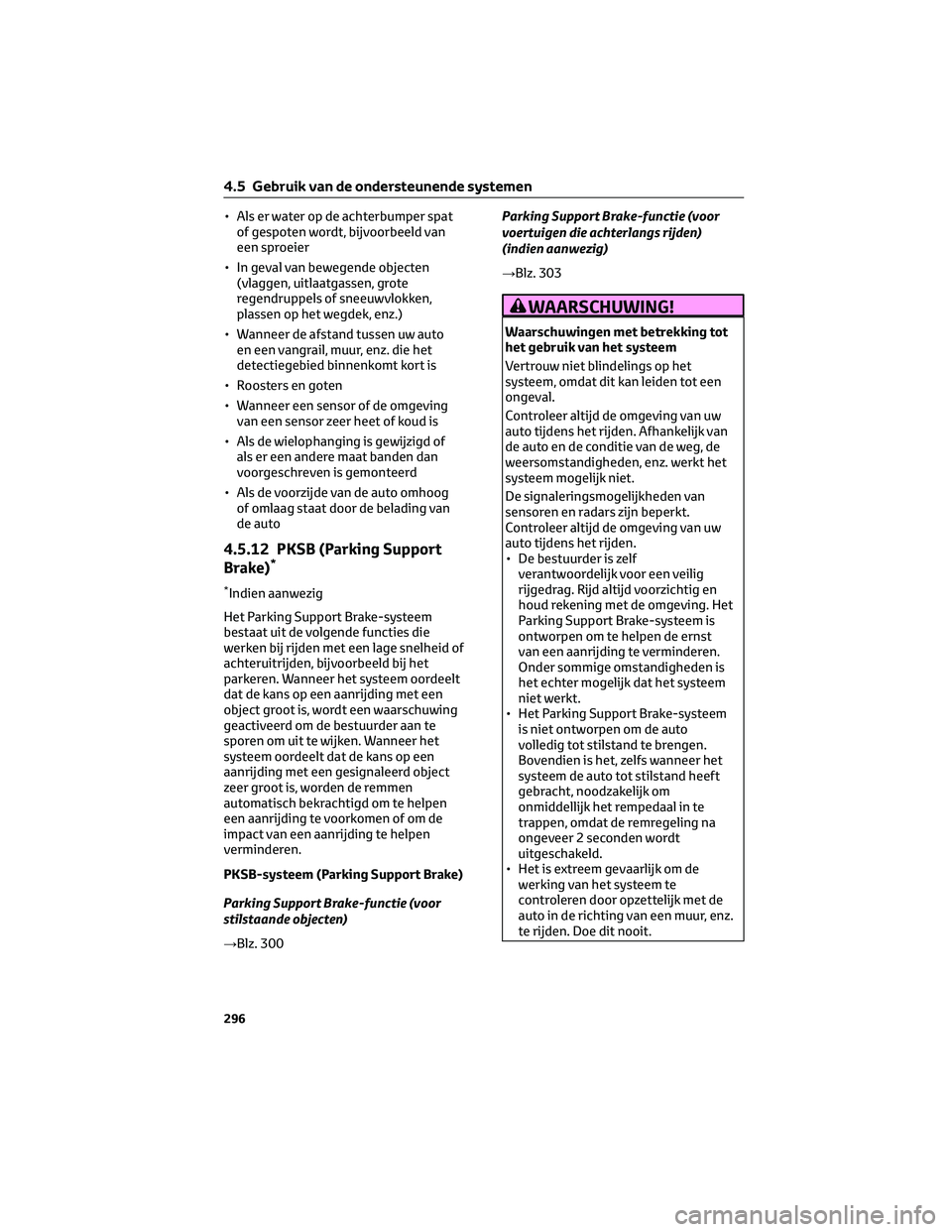

• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.12 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken. Wanneer het
systeem oordeelt dat de kans op een
aanrijding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de
impact van een aanrijding te helpen
verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten)
→Blz. 300Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
(indien aanwezig)
→Blz. 303
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden. Afhankelijk van
de auto en de conditie van de weg, de
weersomstandigheden, enz. werkt het
systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
4.5 Gebruik van de ondersteunende systemen
296

WAARSCHUWING!(Vervolg)

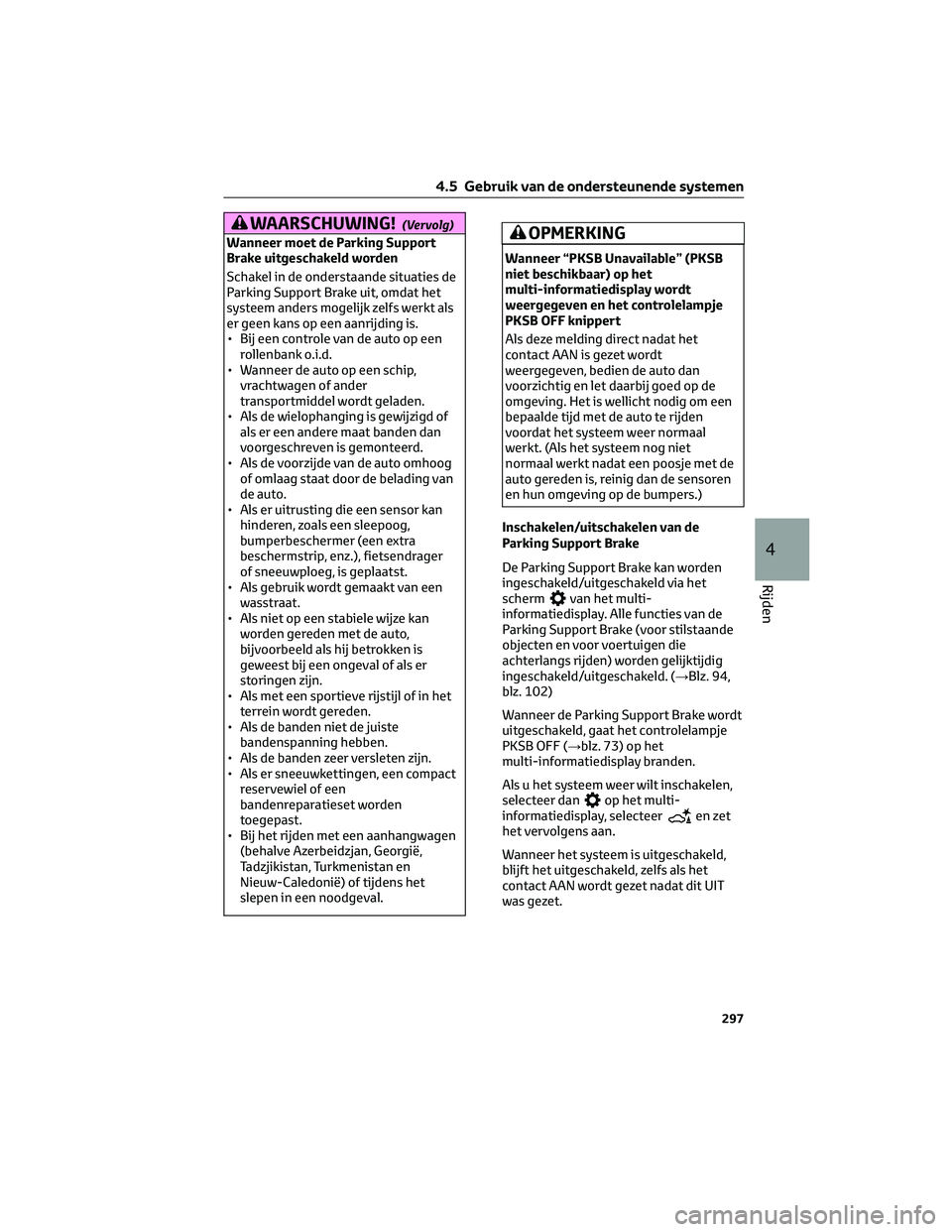

Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen.
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst.
• Als gebruik wordt gemaakt van een
wasstraat.
• Als niet op een stabiele wijze kan
worden gereden met de auto,
bijvoorbeeld als hij betrokken is
geweest bij een ongeval of als er
storingen zijn.
• Als met een sportieve rijstijl of in het
terrein wordt gereden.
• Als de banden niet de juiste
bandenspanning hebben.
• Als de banden zeer versleten zijn.
• Als er sneeuwkettingen, een compact
reservewiel of een
bandenreparatieset worden
toegepast.
• Bij het rijden met een aanhangwagen
(behalve Azerbeidzjan, Georgië,
Tadzjikistan, Turkmenistan en
Nieuw-Caledonië) of tijdens het
slepen in een noodgeval.OPMERKING
Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
PKSB OFF knippert
Als deze melding direct nadat het
contact AAN is gezet wordt
weergegeven, bedien de auto dan
voorzichtig en let daarbij goed op de
omgeving. Het is wellicht nodig om een
bepaalde tijd met de auto te rijden
voordat het systeem weer normaal
werkt. (Als het systeem nog niet
normaal werkt nadat een poosje met de
auto gereden is, reinig dan de sensoren
en hun omgeving op de bumpers.)
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
scherm
van het multi-
informatiedisplay. Alle functies van de
Parking Support Brake (voor stilstaande
objecten en voor voertuigen die
achterlangs rijden) worden gelijktijdig
ingeschakeld/uitgeschakeld. (→Blz. 94,
blz. 102)
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF (→blz. 73) op het
multi-informatiedisplay branden.
Als u het systeem weer wilt inschakelen,
selecteer dan
op het multi-
informatiedisplay, selecteeren zet
het vervolgens aan.
Wanneer het systeem is uitgeschakeld,
blijft het uitgeschakeld, zelfs als het
contact AAN wordt gezet nadat dit UIT
was gezet.
4.5 Gebruik van de ondersteunende systemen
297
4
Rijden

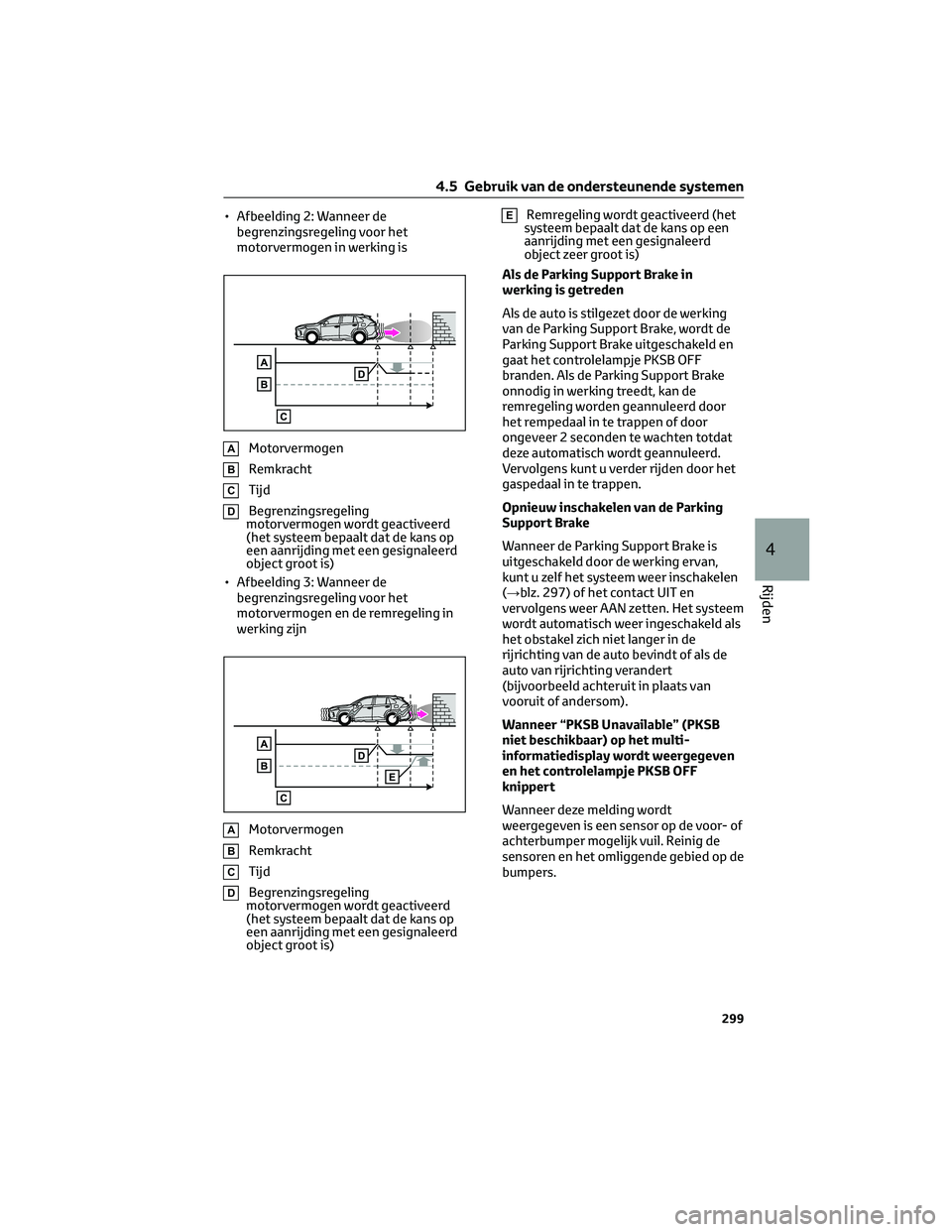

• Afbeelding 2: Wanneer de
begrenzingsregeling voor het
motorvermogen in werking is
AMotorvermogen
BRemkracht
CTijd
DBegrenzingsregeling
motorvermogen wordt geactiveerd
(het systeem bepaalt dat de kans op
een aanrijding met een gesignaleerd
object groot is)
• Afbeelding 3: Wanneer de
begrenzingsregeling voor het
motorvermogen en de remregeling in
werking zijn
AMotorvermogen
BRemkracht
CTijd
DBegrenzingsregeling
motorvermogen wordt geactiveerd
(het systeem bepaalt dat de kans op
een aanrijding met een gesignaleerd
object groot is)
ERemregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
Als de Parking Support Brake in
werking is getreden
Als de auto is stilgezet door de werking
van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en
gaat het controlelampje PKSB OFF
branden. Als de Parking Support Brake
onnodig in werking treedt, kan de
remregeling worden geannuleerd door
het rempedaal in te trappen of door
ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd.
Vervolgens kunt u verder rijden door het
gaspedaal in te trappen.
Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is
uitgeschakeld door de werking ervan,
kunt u zelf het systeem weer inschakelen
(→blz. 297) of het contact UIT en
vervolgens weer AAN zetten. Het systeem
wordt automatisch weer ingeschakeld als
het obstakel zich niet langer in de
rijrichting van de auto bevindt of als de
auto van rijrichting verandert
(bijvoorbeeld achteruit in plaats van
vooruit of andersom).
Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-
informatiedisplay wordt weergegeven
en het controlelampje PKSB OFF
knippert
Wanneer deze melding wordt
weergegeven is een sensor op de voor- of
achterbumper mogelijk vuil. Reinig de
sensoren en het omliggende gebied op de
bumpers.
4.5 Gebruik van de ondersteunende systemen
299
4
Rijden

Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) en “Parking Assist
Unavailable Please Clean Parking Assist
Sensor” (Parking Assist niet
beschikbaar, reinig Parking
Assist-sensor) op het multi-
informatiedisplay worden weergegeven
en het controlelampje PKSB OFF
knippert
• Mogelijk is een van de sensoren
bedekt met bijvoorbeeld ijs, sneeuw of
vuil. Verwijder in dit geval het ijs, de
sneeuw, het vuil, enz. van de sensor
om te zorgen dat het systeem weer
normaal werkt. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als deze
melding ook na het verwijderen van
het vuil van de sensor wordtweergegeven of wordt weergegeven
wanneer de sensor helemaal niet vuil
was.
• Mogelijk is een van de sensoren
bevroren. Zodra het ijs smelt, zal het
systeem weer normaal werken.
• Er kan continu water over de sensor
stromen, zoals bij zware regenval. Als
het systeem signaleert dat de
toestand weer normaal is, zal het
systeem weer normaal werken.
Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden
geïnitialiseerd. Rijd om het systeem te
initialiseren gedurende ten minste
5 seconden recht vooruit met een
snelheid van ongeveer 35 km/h of
hoger.

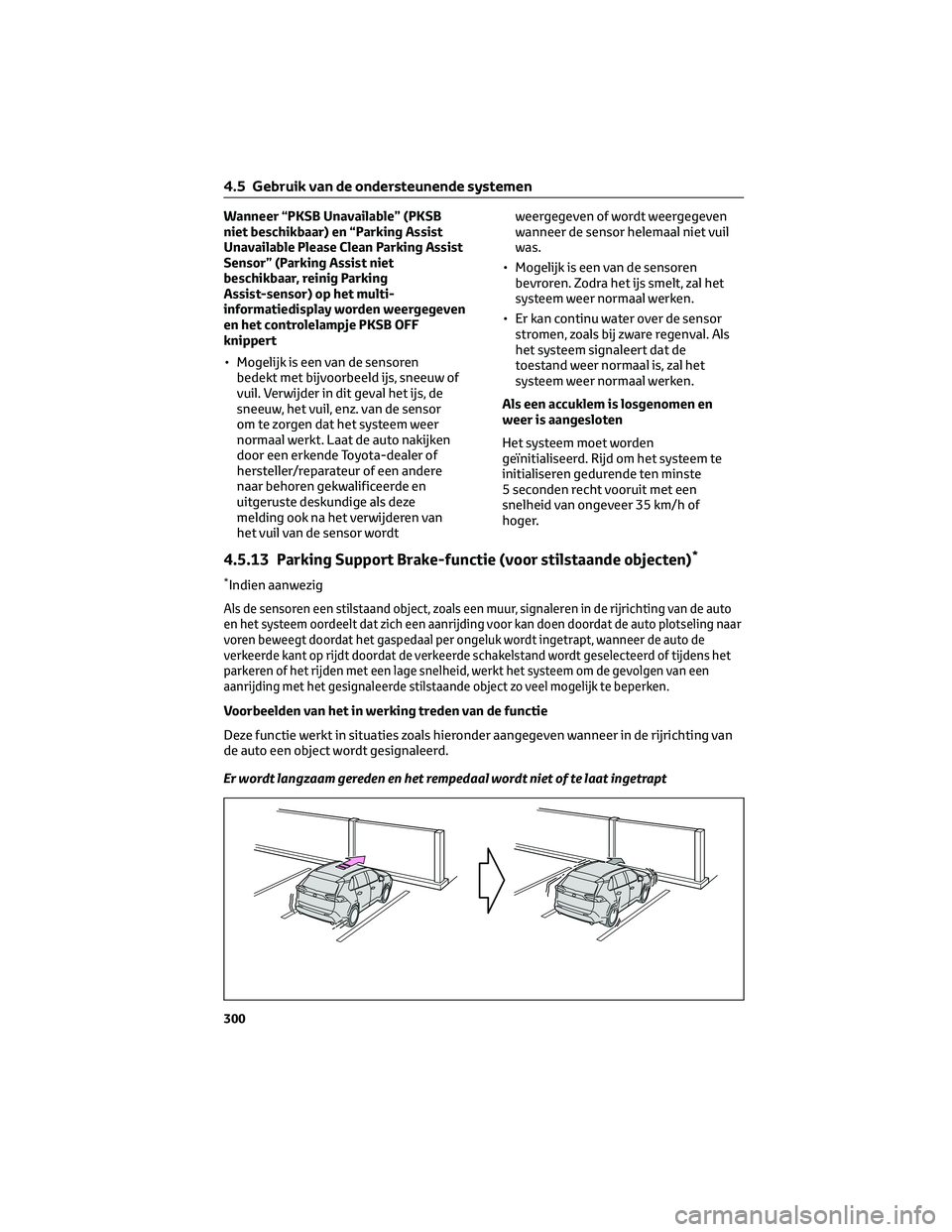

4.5.13 Parking Support Brake-functie (voor stilstaande objecten)*
*Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rijrichting van de auto
en het systeem oordeelt dat zich een aanrijding voor kan doen doordat de auto plotseling naar
voren beweegt doordat het gaspedaal per ongeluk wordt ingetrapt, wanneer de auto de
verkeerde kant op rijdt doordat de verkeerde schakelstand wordt geselecteerd of tijdens het
parkeren of het rijden met een lage snelheid, werkt het systeem om de gevolgen van een
aanrijding met het gesignaleerde stilstaande object zo veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting van
de auto een object wordt gesignaleerd.
Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
4.5 Gebruik van de ondersteunende systemen
300

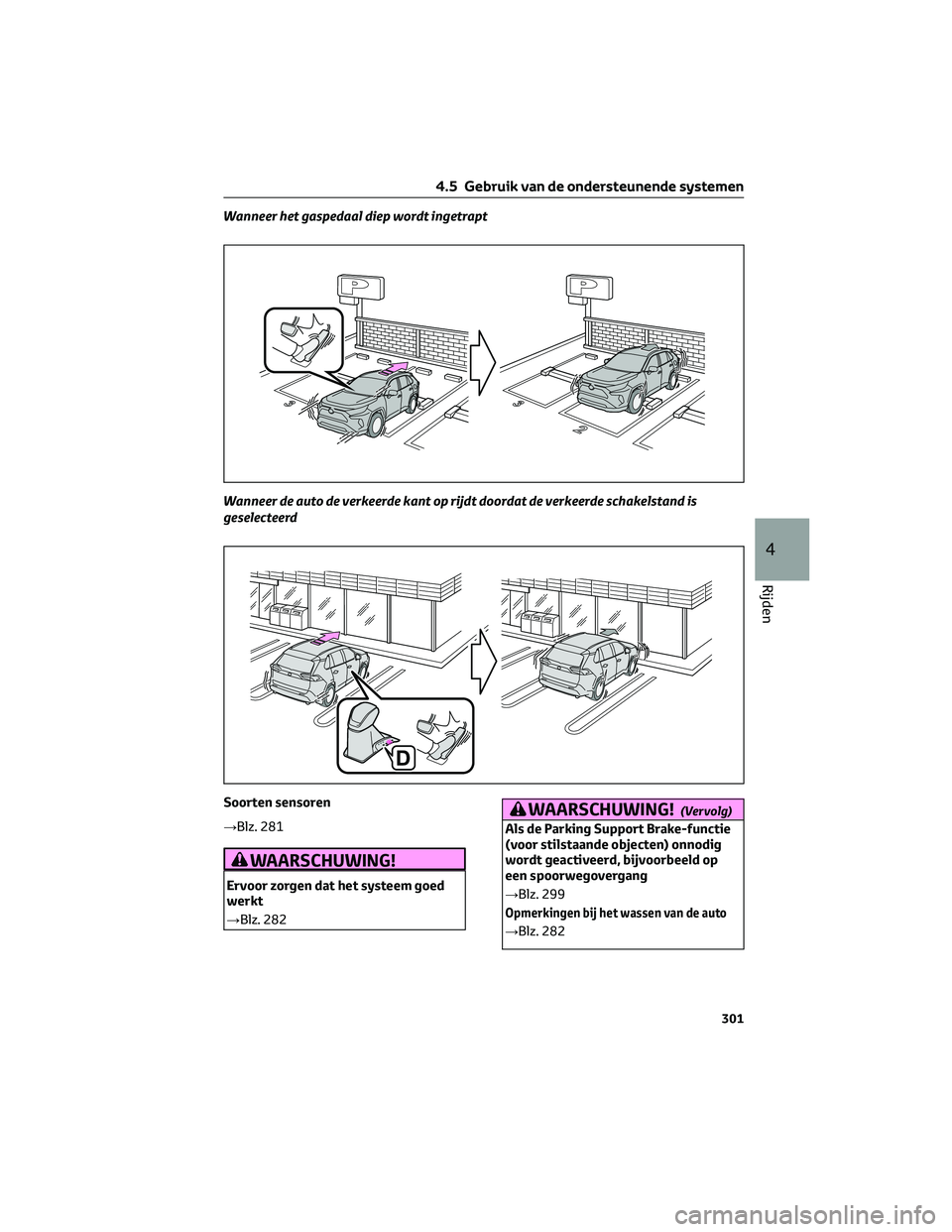

Wanneer het gaspedaal diep wordt ingetrapt
Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd
Soorten sensoren
→Blz. 281
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 282
WAARSCHUWING!(Vervolg)
Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
→Blz. 299
Opmerkingen bij het wassen van de auto
→Blz. 282
4.5 Gebruik van de ondersteunende systemen
301
4
Rijden

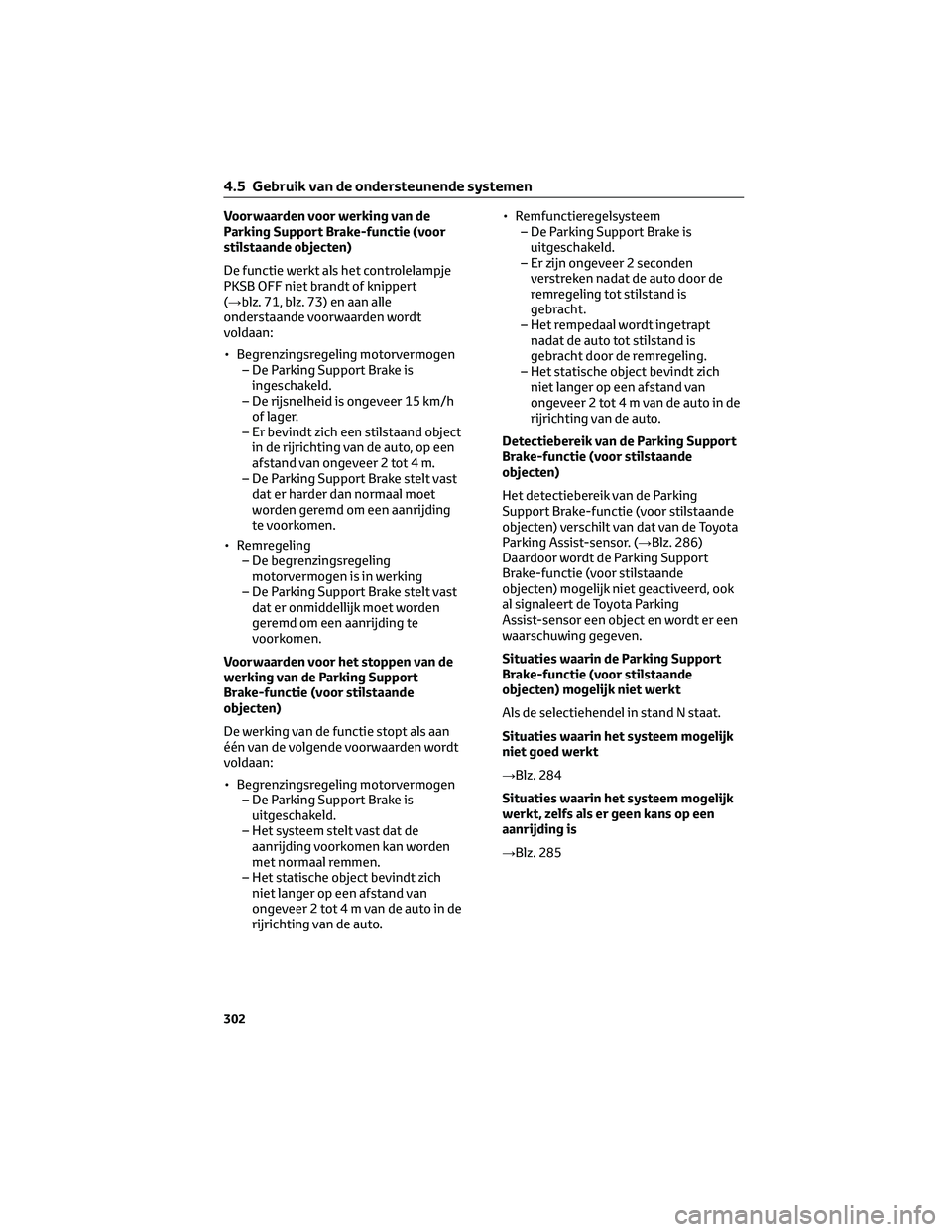

Voorwaarden voor werking van de
Parking Support Brake-functie (voor
stilstaande objecten)
De functie werkt als het controlelampje
PKSB OFF niet brandt of knippert
(→blz. 71, blz. 73) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling motorvermogen
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er bevindt zich een stilstaand object
in de rijrichting van de auto, op een
afstand van ongeveer 2 tot 4 m.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
te voorkomen.
• Remregeling
– De begrenzingsregeling
motorvermogen is in werking
– De Parking Support Brake stelt vast
dat er onmiddellijk moet worden
geremd om een aanrijding te
voorkomen.
Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (voor stilstaande
objecten)
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling motorvermogen
– De Parking Support Brake is
uitgeschakeld.
– Het systeem stelt vast dat de
aanrijding voorkomen kan worden
met normaal remmen.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.• Remfunctieregelsysteem
– De Parking Support Brake is
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
Detectiebereik van de Parking Support
Brake-functie (voor stilstaande
objecten)
Het detectiebereik van de Parking
Support Brake-functie (voor stilstaande
objecten) verschilt van dat van de Toyota
Parking Assist-sensor. (→Blz. 286)
Daardoor wordt de Parking Support
Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking
Assist-sensor een object en wordt er een
waarschuwing gegeven.
Situaties waarin de Parking Support
Brake-functie (voor stilstaande
objecten) mogelijk niet werkt
Als de selectiehendel in stand N staat.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 284
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 285
4.5 Gebruik van de ondersteunende systemen
302

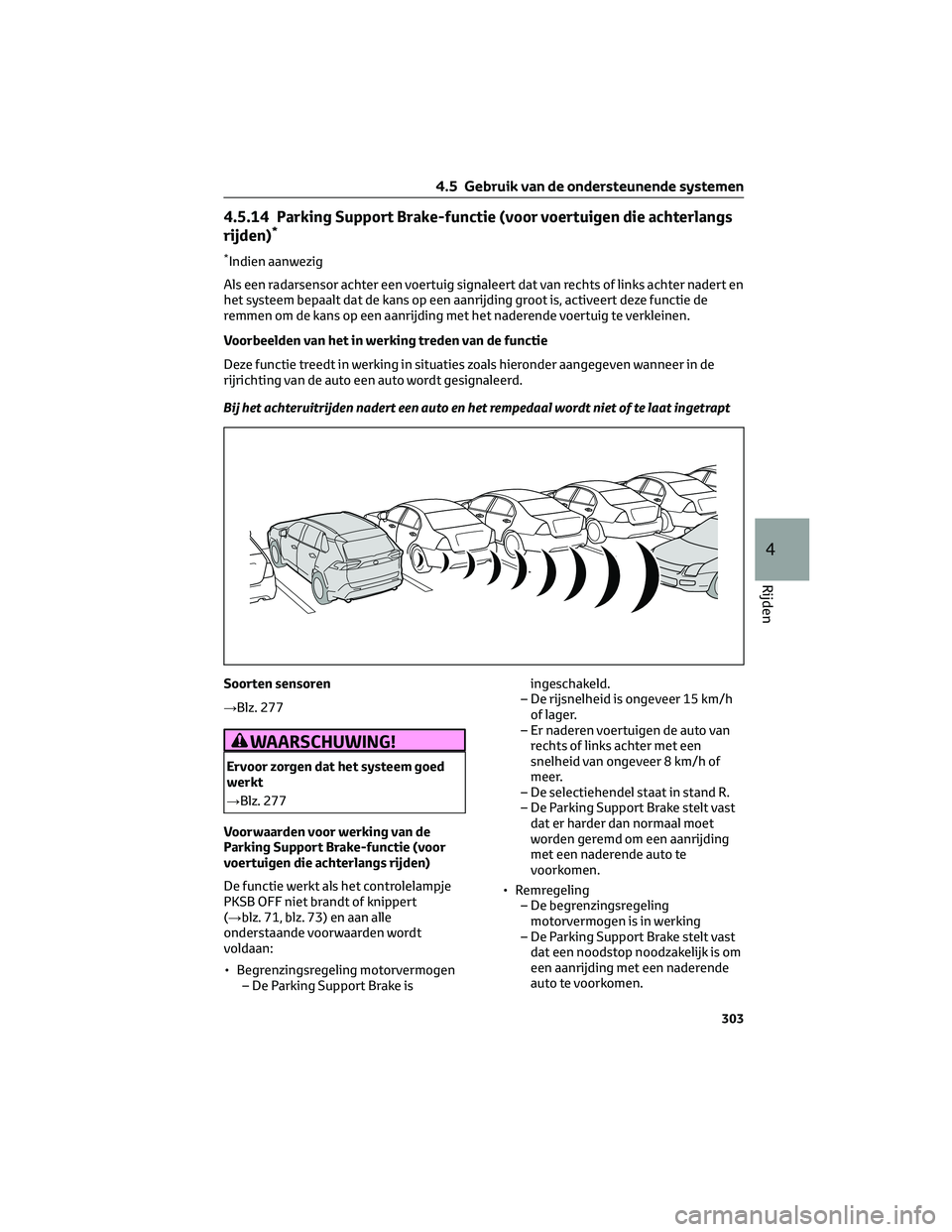

4.5.14 Parking Support Brake-functie (voor voertuigen die achterlangs
rijden)*
*Indien aanwezig
Als een radarsensor achter een voertuig signaleert dat van rechts of links achter nadert en
het systeem bepaalt dat de kans op een aanrijding groot is, activeert deze functie de
remmen om de kans op een aanrijding met het naderende voertuig te verkleinen.
Voorbeelden van het in werking treden van de functie
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een auto wordt gesignaleerd.
Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat ingetrapt
Soorten sensoren
→Blz. 277
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 277
Voorwaarden voor werking van de
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
De functie werkt als het controlelampje
PKSB OFF niet brandt of knippert
(→blz. 71, blz. 73) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling motorvermogen
– De Parking Support Brake isingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er naderen voertuigen de auto van
rechts of links achter met een
snelheid van ongeveer 8 km/h of
meer.
– De selectiehendel staat in stand R.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
met een naderende auto te
voorkomen.
• Remregeling
– De begrenzingsregeling
motorvermogen is in werking
– De Parking Support Brake stelt vast
dat een noodstop noodzakelijk is om
een aanrijding met een naderende
auto te voorkomen.
4.5 Gebruik van de ondersteunende systemen
303
4
Rijden

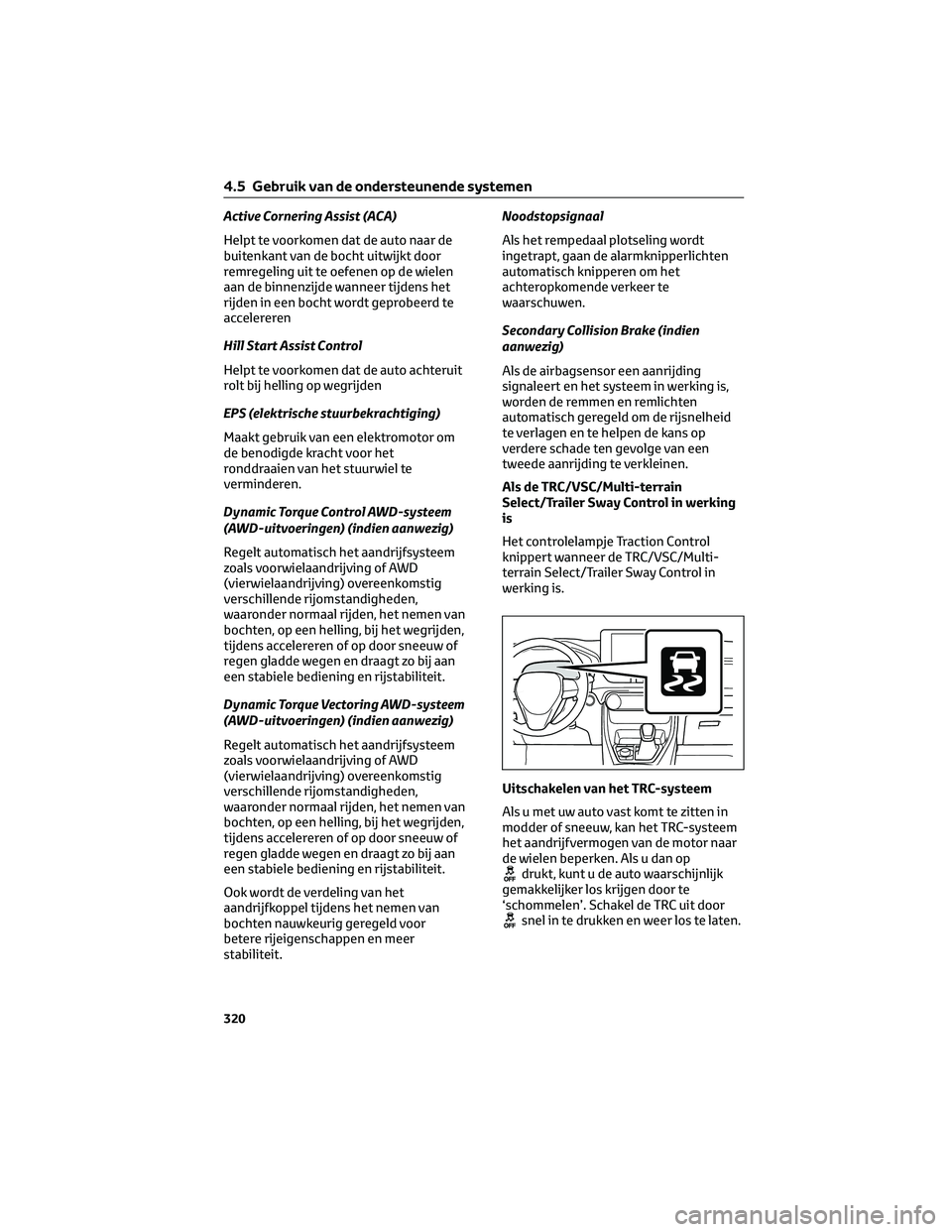

Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit
rolt bij helling op wegrijden
EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het
ronddraaien van het stuurwiel te
verminderen.
Dynamic Torque Control AWD-systeem
(AWD-uitvoeringen) (indien aanwezig)
Regelt automatisch het aandrijfsysteem
zoals voorwielaandrijving of AWD
(vierwielaandrijving) overeenkomstig
verschillende rijomstandigheden,
waaronder normaal rijden, het nemen van
bochten, op een helling, bij het wegrijden,
tijdens accelereren of op door sneeuw of
regen gladde wegen en draagt zo bij aan
een stabiele bediening en rijstabiliteit.
Dynamic Torque Vectoring AWD-systeem
(AWD-uitvoeringen) (indien aanwezig)
Regelt automatisch het aandrijfsysteem
zoals voorwielaandrijving of AWD
(vierwielaandrijving) overeenkomstig
verschillende rijomstandigheden,
waaronder normaal rijden, het nemen van
bochten, op een helling, bij het wegrijden,
tijdens accelereren of op door sneeuw of
regen gladde wegen en draagt zo bij aan
een stabiele bediening en rijstabiliteit.
Ook wordt de verdeling van het
aandrijfkoppel tijdens het nemen van
bochten nauwkeurig geregeld voor
betere rijeigenschappen en meer
stabiliteit.Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het
achteropkomende verkeer te
waarschuwen.
Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding
signaleert en het systeem in werking is,
worden de remmen en remlichten
automatisch geregeld om de rijsnelheid
te verlagen en te helpen de kans op
verdere schade ten gevolge van een
tweede aanrijding te verkleinen.
Als de TRC/VSC/Multi-terrain
Select/Trailer Sway Control in werking
is
Het controlelampje Traction Control
knippert wanneer de TRC/VSC/Multi-
terrain Select/Trailer Sway Control in
werking is.
Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van de motor naar
de wielen beperken. Als u dan op
drukt, kunt u de auto waarschijnlijk
gemakkelijker los krijgen door te
‘schommelen’. Schakel de TRC uit door
snel in te drukken en weer los te laten.
4.5 Gebruik van de ondersteunende systemen
320

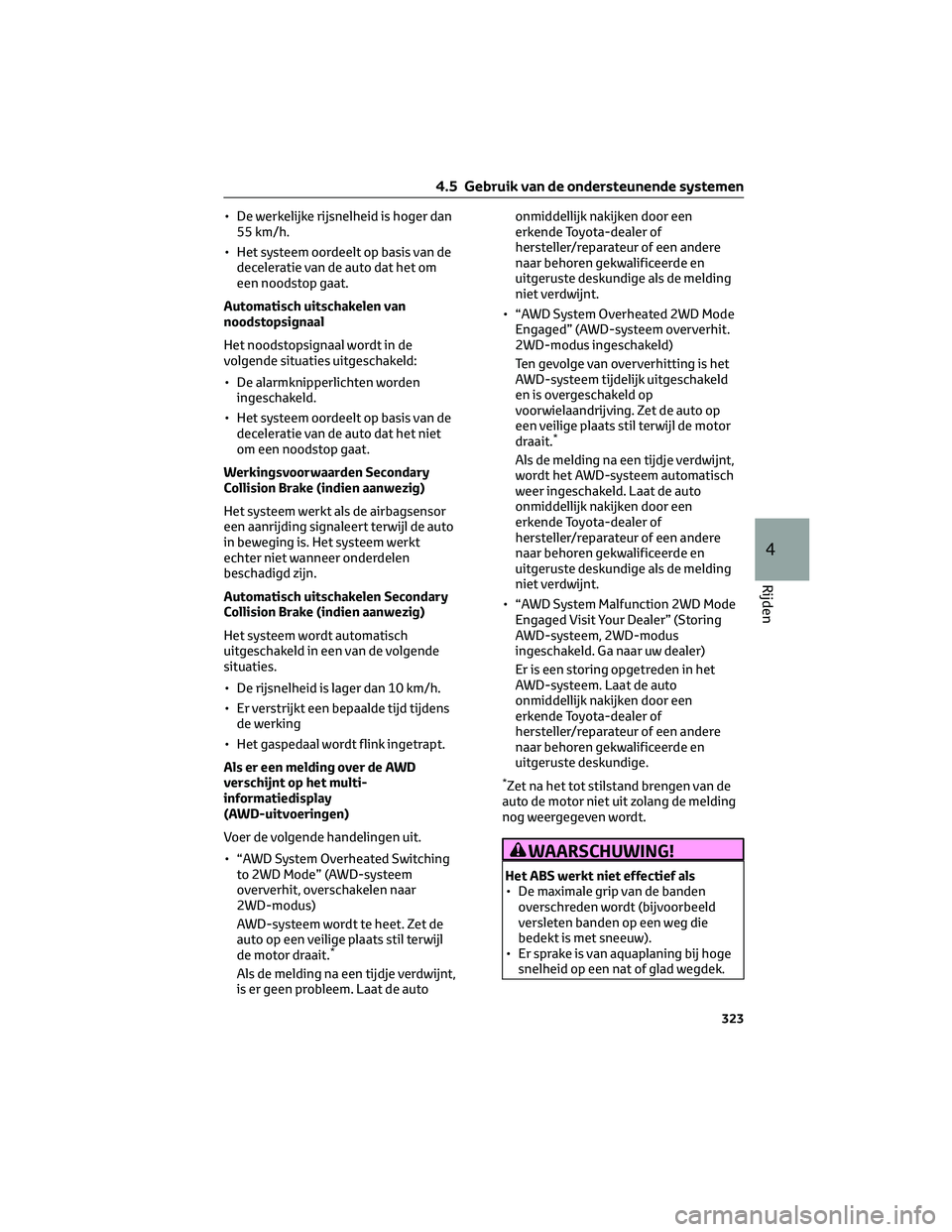

• De werkelijke rijsnelheid is hoger dan
55 km/h.
• Het systeem oordeelt op basis van de
deceleratie van de auto dat het om
een noodstop gaat.
Automatisch uitschakelen van
noodstopsignaal
Het noodstopsignaal wordt in de
volgende situaties uitgeschakeld:
• De alarmknipperlichten worden
ingeschakeld.
• Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet
om een noodstop gaat.
Werkingsvoorwaarden Secondary
Collision Brake (indien aanwezig)
Het systeem werkt als de airbagsensor
een aanrijding signaleert terwijl de auto
in beweging is. Het systeem werkt
echter niet wanneer onderdelen
beschadigd zijn.
Automatisch uitschakelen Secondary
Collision Brake (indien aanwezig)
Het systeem wordt automatisch
uitgeschakeld in een van de volgende
situaties.
• De rijsnelheid is lager dan 10 km/h.
• Er verstrijkt een bepaalde tijd tijdens
de werking
• Het gaspedaal wordt flink ingetrapt.
Als er een melding over de AWD
verschijnt op het multi-
informatiedisplay
(AWD-uitvoeringen)
Voer de volgende handelingen uit.
• “AWD System Overheated Switching
to 2WD Mode” (AWD-systeem
oververhit, overschakelen naar
2WD-modus)
AWD-systeem wordt te heet. Zet de
auto op een veilige plaats stil terwijl
de motor draait.
*
Als de melding na een tijdje verdwijnt,
is er geen probleem. Laat de autoonmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
niet verdwijnt.
• “AWD System Overheated 2WD Mode
Engaged” (AWD-systeem oververhit.
2WD-modus ingeschakeld)
Ten gevolge van oververhitting is het
AWD-systeem tijdelijk uitgeschakeld
en is overgeschakeld op
voorwielaandrijving. Zet de auto op
een veilige plaats stil terwijl de motor
draait.
*
Als de melding na een tijdje verdwijnt,
wordt het AWD-systeem automatisch
weer ingeschakeld. Laat de auto
onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
niet verdwijnt.
• “AWD System Malfunction 2WD Mode
Engaged Visit Your Dealer” (Storing
AWD-systeem, 2WD-modus
ingeschakeld. Ga naar uw dealer)
Er is een storing opgetreden in het
AWD-systeem. Laat de auto
onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
*Zet na het tot stilstand brengen van de
auto de motor niet uit zolang de melding
nog weergegeven wordt.
WAARSCHUWING!
Het ABS werkt niet effectief als
• De maximale grip van de banden
overschreden wordt (bijvoorbeeld
versleten banden op een weg die
bedekt is met sneeuw).
• Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
4.5 Gebruik van de ondersteunende systemen
323
4
Rijden
