TOYOTA RAV4 2023 Manual del propietario (in Spanish)

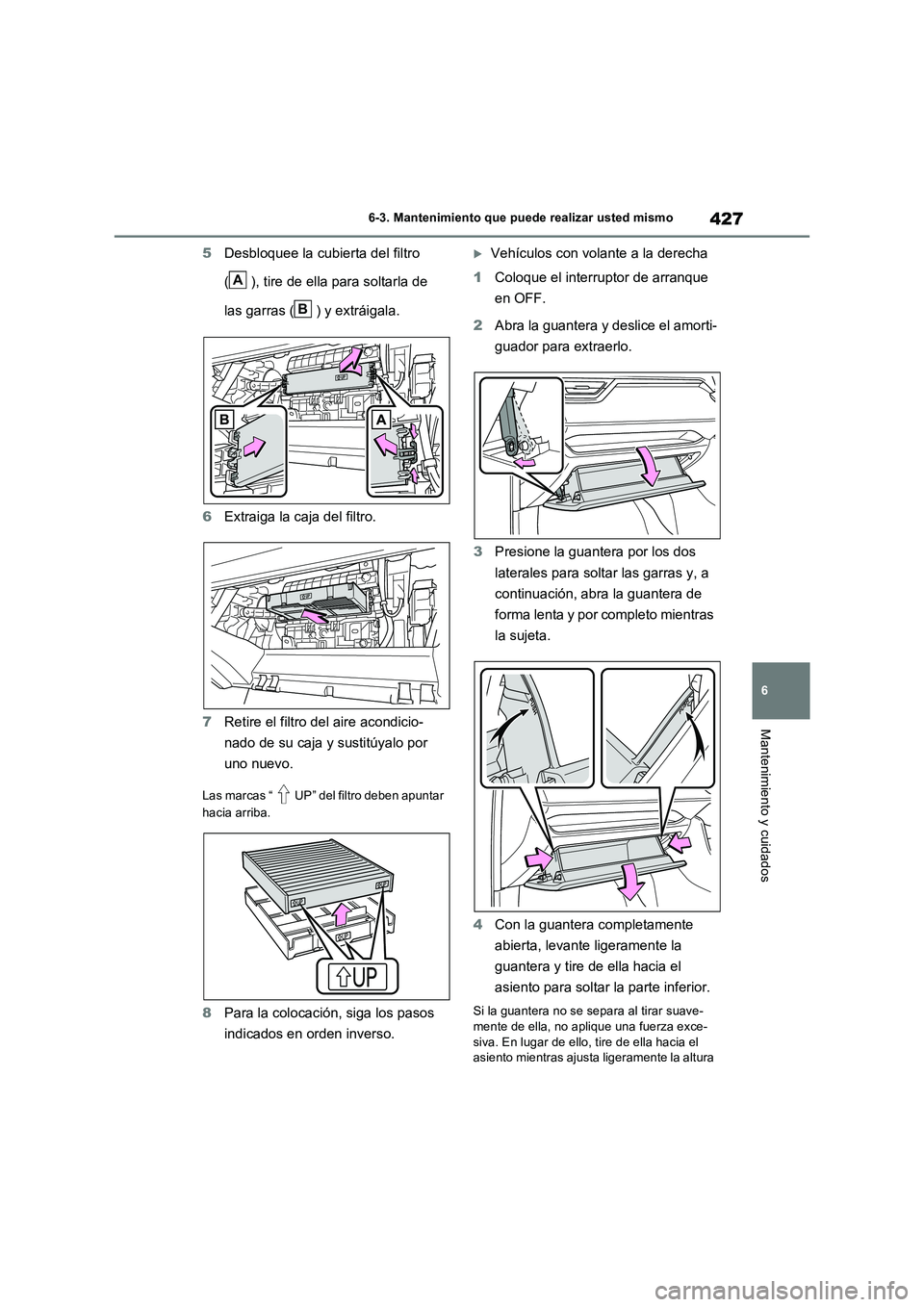

427
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
5 Desbloquee la cubierta del filtro
( ), tire de ella para soltarla de
las garras ( ) y extráigala.
6 Extraiga la caja del filtro.
7 Retire el filtro del aire acondicio-
nado de su caja y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben apuntar
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
Vehículos con volante a la derecha
1 Coloque el interruptor de arranque
en OFF.
2 Abra la guantera y deslice el amorti-
guador para extraerlo.
3 Presione la guantera por los dos
laterales para soltar las garras y, a
continuación, abra la guantera de
forma lenta y por completo mientras
la sujeta.
4 Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar suave- mente de ella, no aplique una fuerza exce-
siva. En lugar de ello, tire de ella hacia el asiento mientras ajusta ligeramente la altura
A
B

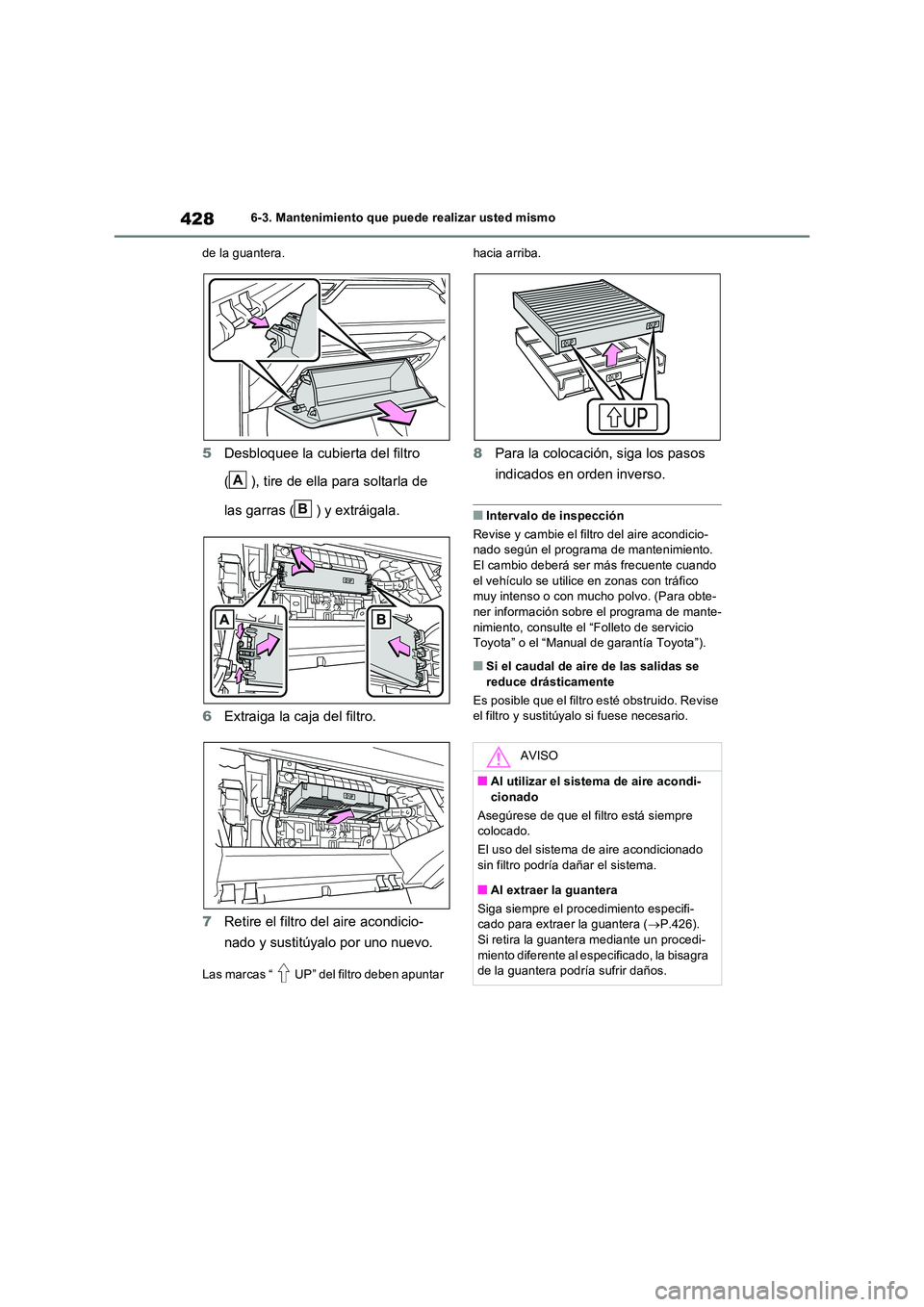

4286-3. Mantenimiento que puede realizar usted mismo
de la guantera.
5 Desbloquee la cubierta del filtro
( ), tire de ella para soltarla de
las garras ( ) y extráigala.
6 Extraiga la caja del filtro.
7 Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “ UP” del filtro deben apuntar
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
■Intervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-
ner información sobre el programa de mante- nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
■Si el caudal de aire de las salidas se
reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
A
B
AVISO
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que el filtro está siempre colocado.
El uso del sistema de aire acondicionado sin filtro podría dañar el sistema.
■Al extraer la guantera
Siga siempre el procedimiento especifi- cado para extraer la guantera ( P.426). Si retira la guantera mediante un procedi-
miento diferente al especificado, la bisagra de la guantera podría sufrir daños.

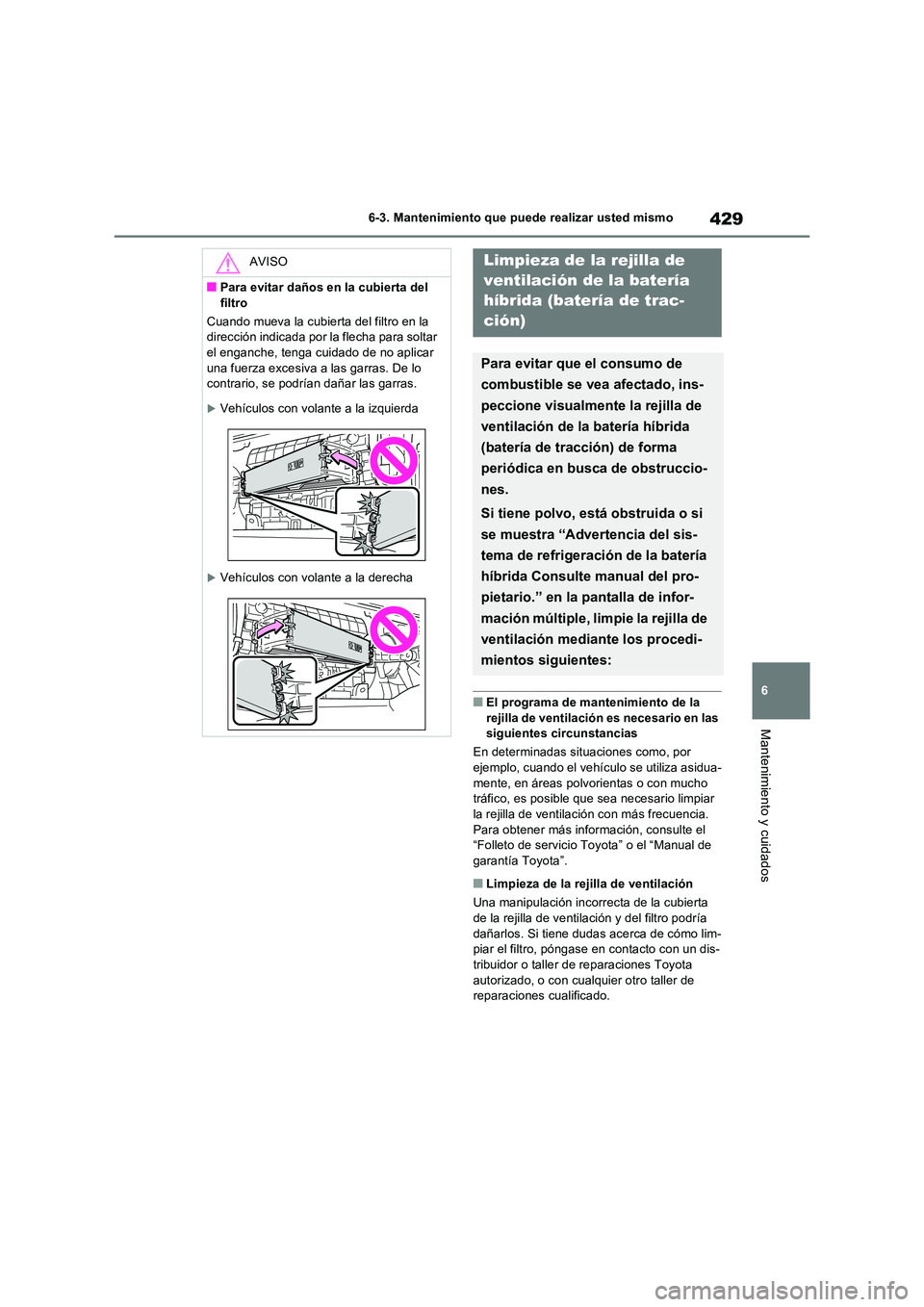

429
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■El programa de mantenimiento de la
rejilla de ventilación es necesario en las siguientes circunstancias
En determinadas situaciones como, por ejemplo, cuando el vehículo se utiliza asidua-
mente, en áreas polvorientas o con mucho tráfico, es posible que sea necesario limpiar la rejilla de ventilación con más frecuencia.
Para obtener más información, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”.
■Limpieza de la rejilla de ventilación
Una manipulación incorrecta de la cubierta
de la rejilla de ventilación y del filtro podría dañarlos. Si tiene dudas acerca de cómo lim-piar el filtro, póngase en contacto con un dis-
tribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
AVISO
■Para evitar daños en la cubierta del
filtro
Cuando mueva la cubierta del filtro en la dirección indicada por la flecha para soltar el enganche, tenga cuidado de no aplicar
una fuerza excesiva a las garras. De lo contrario, se podrían dañar las garras.
Vehículos con volante a la izquierda
Vehículos con volante a la derecha
Limpieza de la rejilla de
ventilación de la batería
híbrida (batería de trac-
ción)
Para evitar que el consumo de
combustible se vea afectado, ins-
peccione visualmente la rejilla de
ventilación de la batería híbrida
(batería de tracción) de forma
periódica en busca de obstruccio-
nes.
Si tiene polvo, está obstruida o si
se muestra “Advertencia del sis-
tema de refrigeración de la batería
híbrida Consulte manual del pro-
pietario.” en la pantalla de infor-
mación múltiple, limpie la rejilla de
ventilación mediante los procedi-
mientos siguientes:

4306-3. Mantenimiento que puede realizar usted mismo

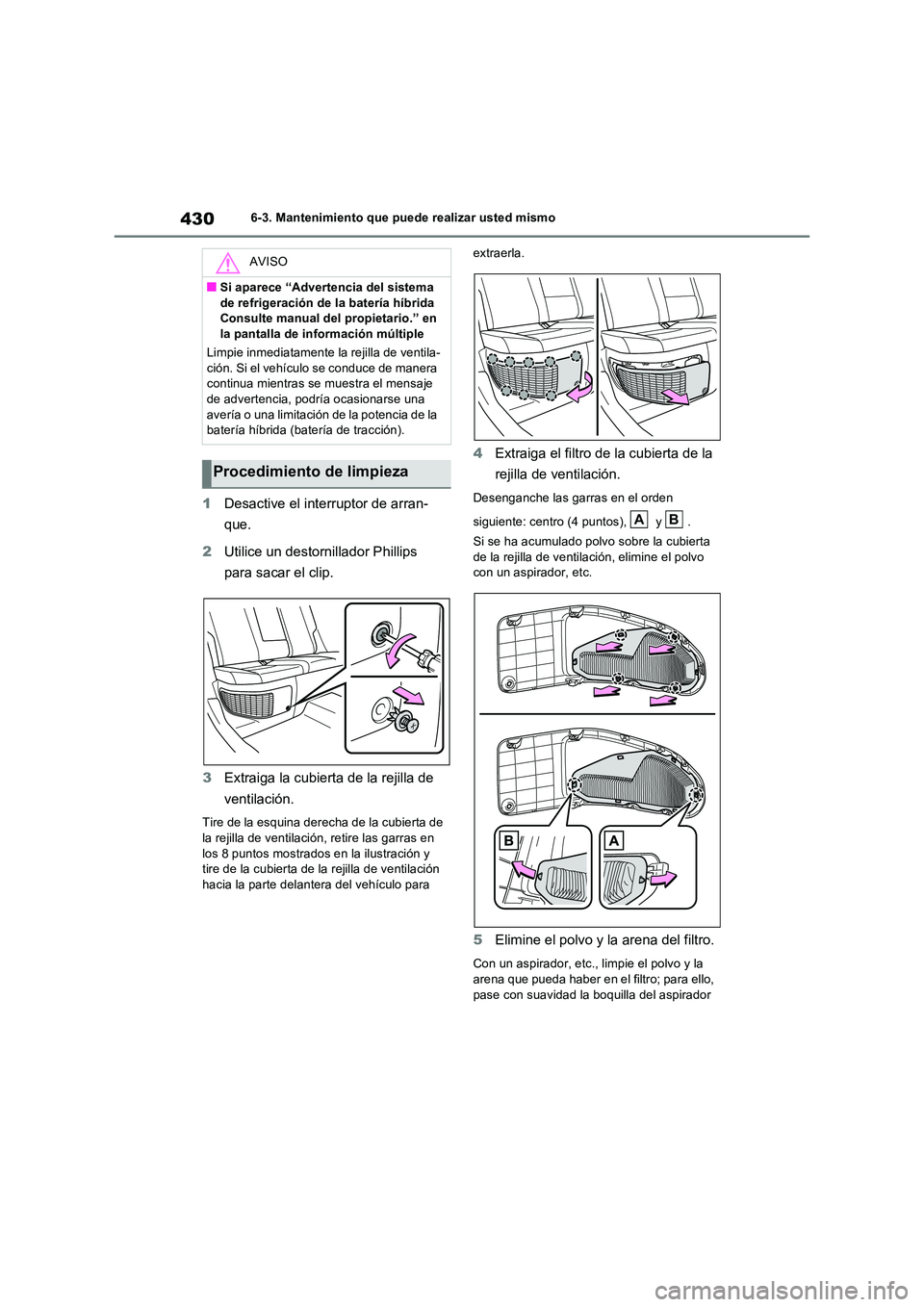

1Desactive el interruptor de arran-
que.
2 Utilice un destornillador Phillips
para sacar el clip.
3 Extraiga la cubierta de la rejilla de
ventilación.
Tire de la esquina derecha de la cubierta de la rejilla de ventilación, retire las garras en
los 8 puntos mostrados en la ilustración y tire de la cubierta de la rejilla de ventilación
hacia la parte delantera del vehículo para
extraerla.
4 Extraiga el filtro de la cubierta de la
rejilla de ventilación.
Desenganche las garras en el orden
siguiente: centro (4 puntos), y .
Si se ha acumulado polvo sobre la cubierta de la rejilla de ventilación, elimine el polvo con un aspirador, etc.
5 Elimine el polvo y la arena del filtro.
Con un aspirador, etc., limpie el polvo y la arena que pueda haber en el filtro; para ello,
pase con suavidad la boquilla del aspirador
AVISO
■Si aparece “Advertencia del sistema
de refrigeración de la batería híbrida Consulte manual del propietario.” en la pantalla de información múltiple
Limpie inmediatamente la rejilla de ventila-
ción. Si el vehículo se conduce de manera continua mientras se muestra el mensaje de advertencia, podría ocasionarse una
avería o una limitación de la potencia de la batería híbrida (batería de tracción).
Procedimiento de limpieza
AB

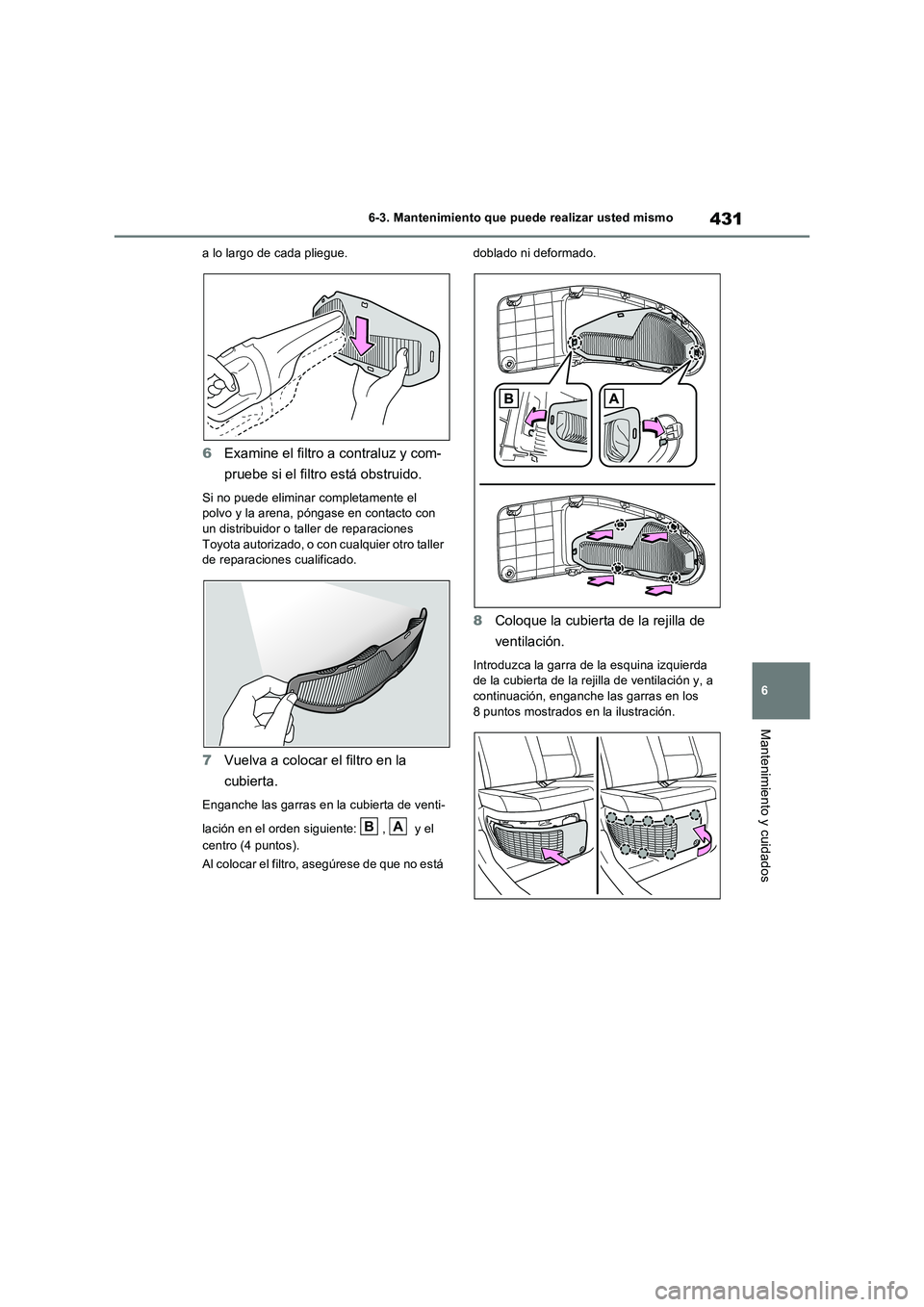

431
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
a lo largo de cada pliegue.
6Examine el filtro a contraluz y com-
pruebe si el filtro está obstruido.
Si no puede eliminar completamente el
polvo y la arena, póngase en contacto con
un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
7Vuelva a colocar el filtro en la
cubierta.
Enganche las garras en la cubierta de venti-
lación en el orden siguiente: , y el
centro (4 puntos).
Al colocar el filtro, asegúrese de que no está doblado ni deformado.
8Coloque la cubierta de la rejilla de
ventilación.
Introduzca la garra de la esquina izquierda
de la cubierta de la rejilla de ventilación y, a
continuación, enganche las garras en los
8 puntos mostrados en la ilustración.
BA

4326-3. Mantenimiento que puede realizar usted mismo

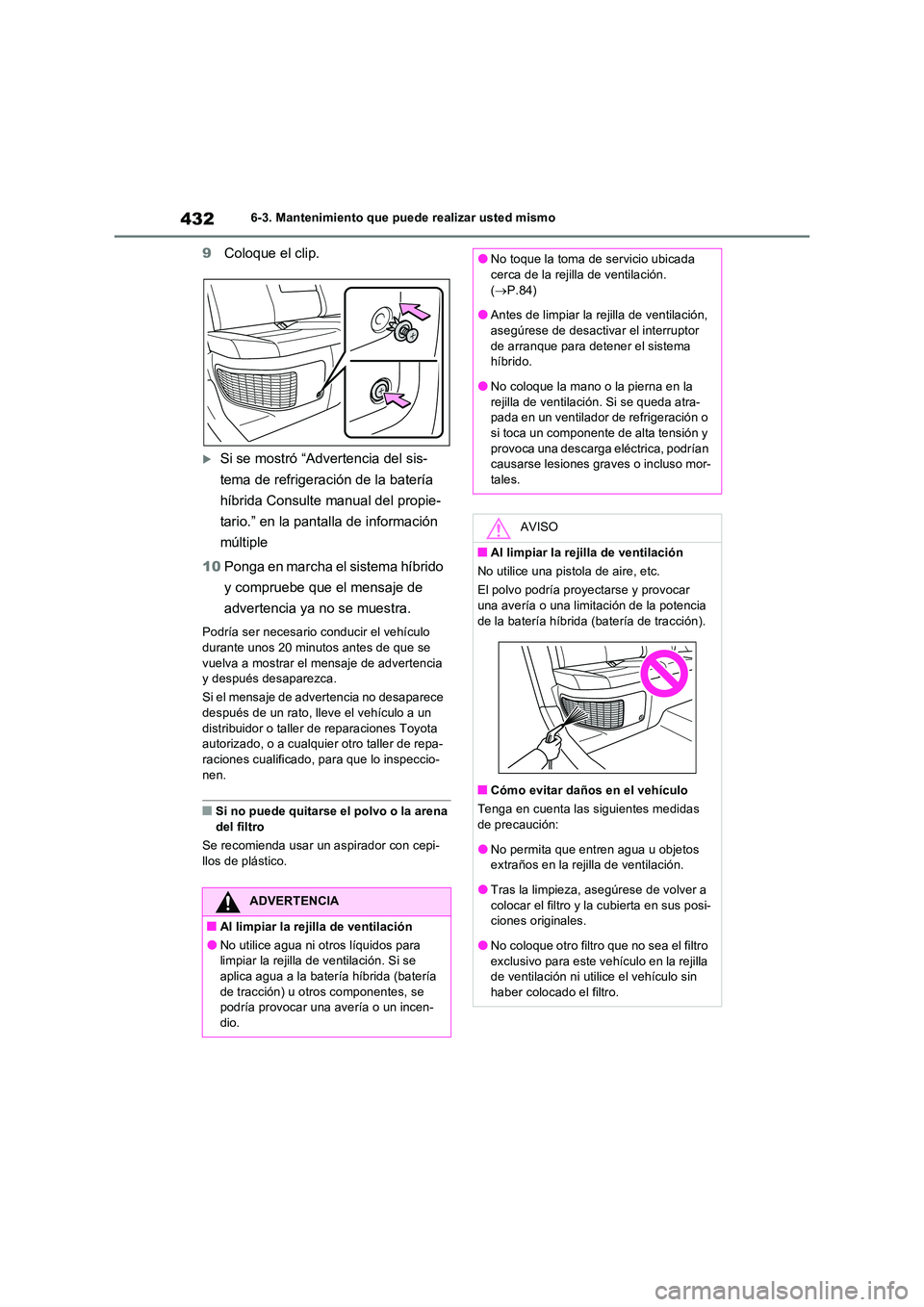

9Coloque el clip.
Si se mostró “Advertencia del sis-
tema de refrigeración de la batería
híbrida Consulte manual del propie-
tario.” en la pantalla de información
múltiple
10 Ponga en marcha el sistema híbrido
y compruebe que el mensaje de
advertencia ya no se muestra.
Podría ser necesario conducir el vehículo durante unos 20 minutos antes de que se
vuelva a mostrar el mensaje de advertencia y después desaparezca.
Si el mensaje de advertencia no desaparece después de un rato, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-raciones cualificado, para que lo inspeccio-
nen.
■Si no puede quitarse el polvo o la arena
del filtro
Se recomienda usar un aspirador con cepi- llos de plástico.
ADVERTENCIA
■Al limpiar la rejilla de ventilación
●No utilice agua ni otros líquidos para limpiar la rejilla de ventilación. Si se aplica agua a la batería híbrida (batería
de tracción) u otros componentes, se podría provocar una avería o un incen-dio.
●No toque la toma de servicio ubicada cerca de la rejilla de ventilación.
( P.84)
●Antes de limpiar la rejilla de ventilación, asegúrese de desactivar el interruptor
de arranque para detener el sistema híbrido.
●No coloque la mano o la pierna en la
rejilla de ventilación. Si se queda atra- pada en un ventilador de refrigeración o si toca un componente de alta tensión y
provoca una descarga eléctrica, podrían causarse lesiones graves o incluso mor-tales.
AVISO
■Al limpiar la rejilla de ventilación
No utilice una pistola de aire, etc.
El polvo podría proyectarse y provocar
una avería o una limitación de la potencia de la batería híbrida (batería de tracción).
■Cómo evitar daños en el vehículo
Tenga en cuenta las siguientes medidas de precaución:
●No permita que entren agua u objetos extraños en la rejilla de ventilación.
●Tras la limpieza, asegúrese de volver a
colocar el filtro y la cubierta en sus posi- ciones originales.
●No coloque otro filtro que no sea el filtro
exclusivo para este vehículo en la rejilla de ventilación ni utilice el vehículo sin haber colocado el filtro.

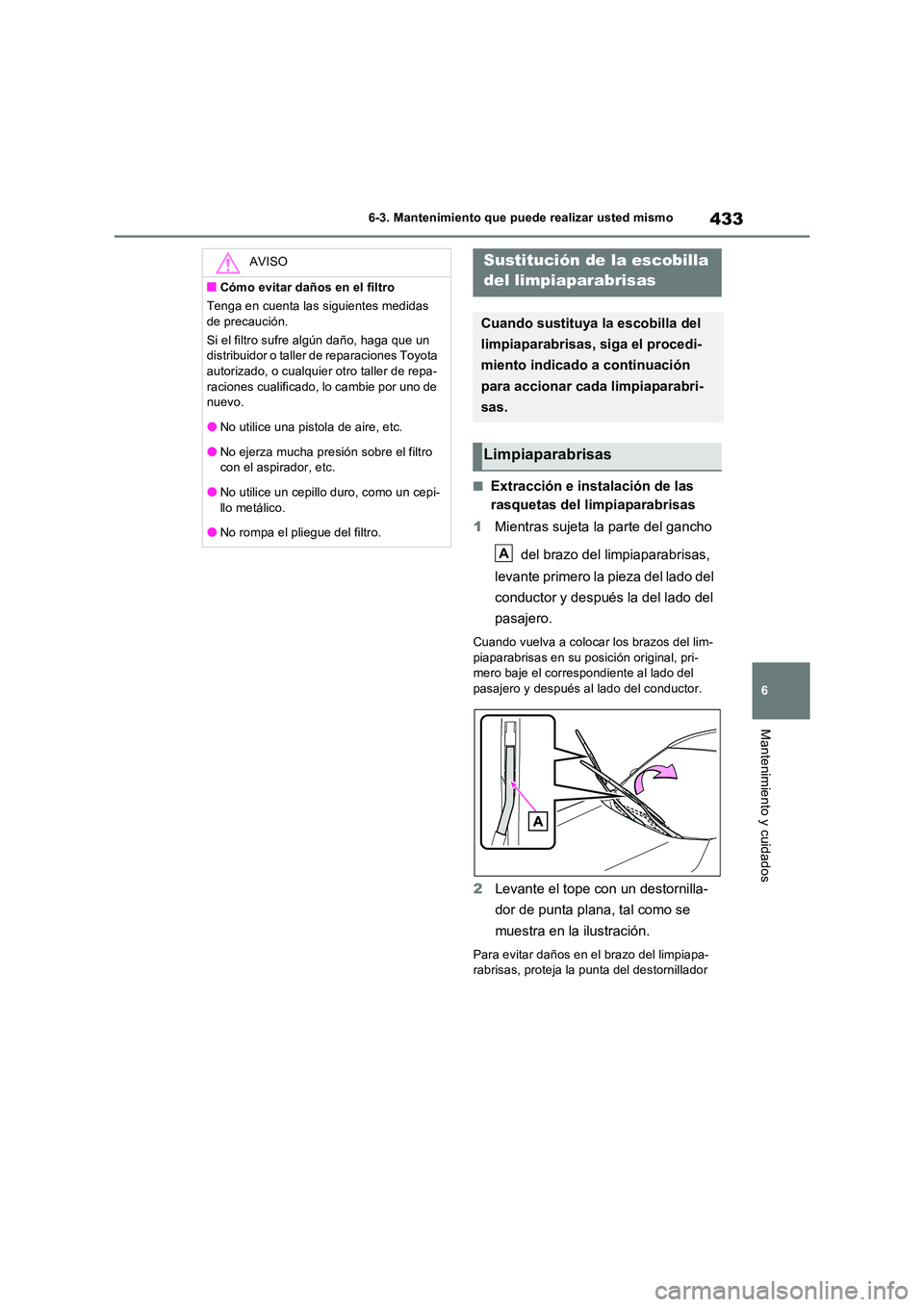

433
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■Extracción e instalación de las
rasquetas del limpiaparabrisas
1 Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim- piaparabrisas en su pos ición original, pri- mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2 Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapa- rabrisas, proteja la punta del destornillador
AVISO
■Cómo evitar daños en el filtro
Tenga en cuenta las siguientes medidas
de precaución.
Si el filtro sufre algún daño, haga que un distribuidor o taller de reparaciones Toyota autorizado, o cualquier otro taller de repa-
raciones cualificado, lo cambie por uno de nuevo.
●No utilice una pistola de aire, etc.
●No ejerza mucha pres ión sobre el filtro con el aspirador, etc.
●No utilice un cepillo duro, como un cepi-
llo metálico.
●No rompa el pliegue del filtro.
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

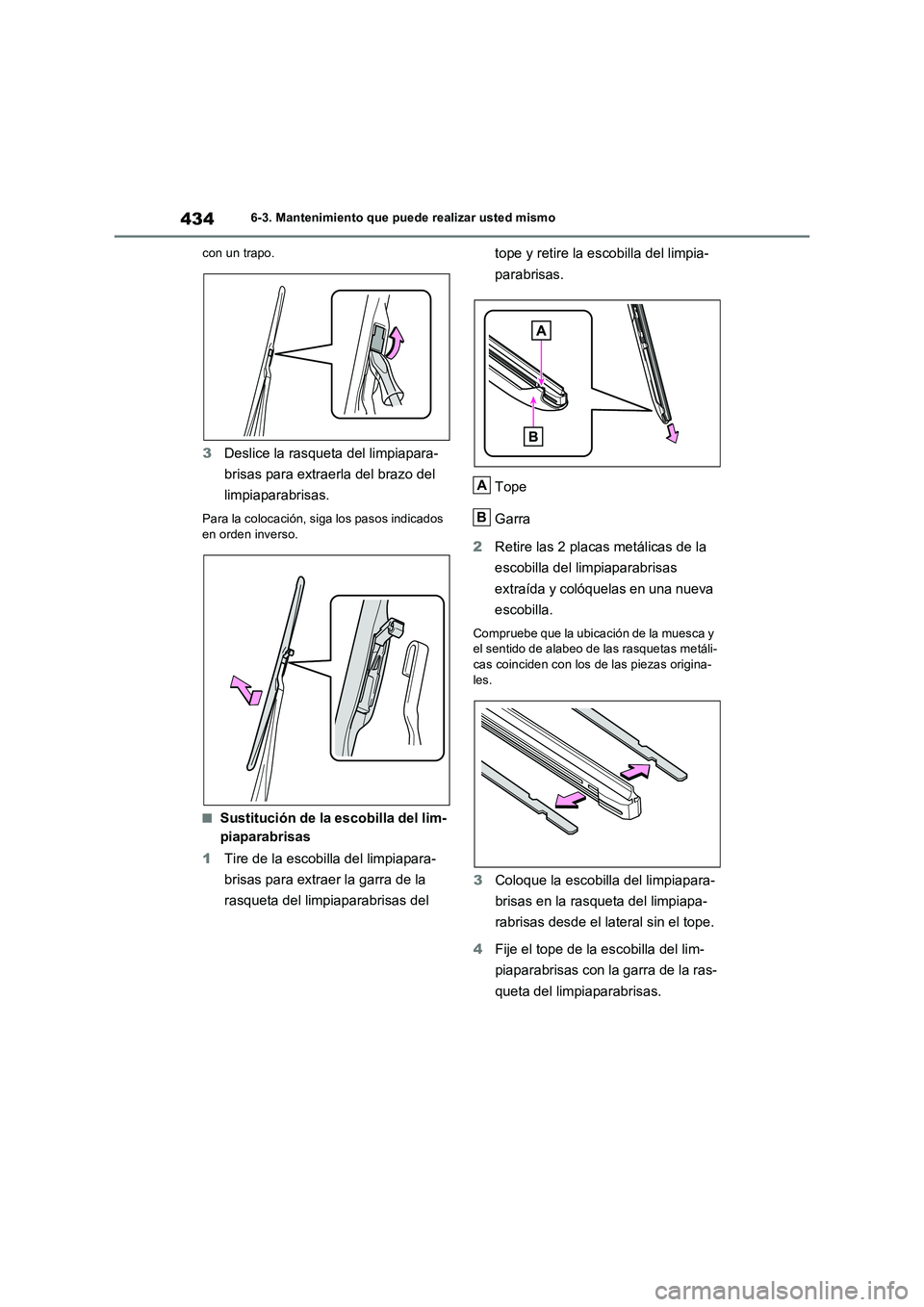

4346-3. Mantenimiento que puede realizar usted mismo
con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
■Sustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la
rasqueta del limpiaparabrisas del tope y retire la escobilla del limpia-
parabrisas.
Tope
Garra
2Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas
extraída y colóquelas en una nueva
escobilla.
Compruebe que la ubicación de la muesca y
el sentido de alabeo de las rasquetas metáli-
cas coinciden con los de las piezas origina-
les.
3Coloque la escobilla del limpiapara-
brisas en la rasqueta del limpiapa-
rabrisas desde el lateral sin el tope.
4Fije el tope de la escobilla del lim-
piaparabrisas con la garra de la ras-
queta del limpiaparabrisas.
A
B

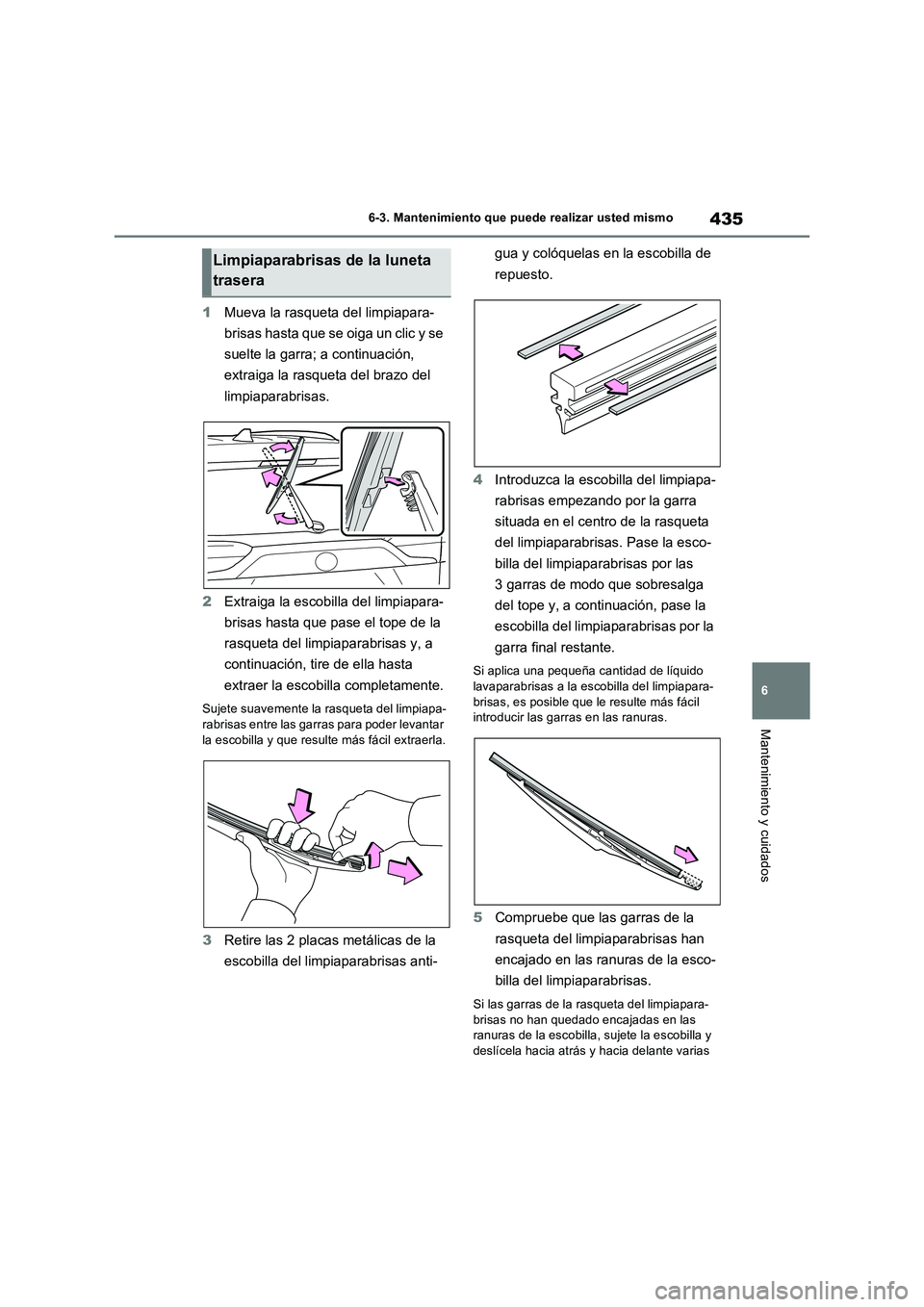

435
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
1 Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y se
suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2 Extraiga la escobilla del limpiapara-
brisas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraer la escobilla completamente.
Sujete suavemente la rasqueta del limpiapa-
rabrisas entre las garras para poder levantar la escobilla y que resulte más fácil extraerla.
3 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la escobilla del limpiapara- brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
Limpiaparabrisas de la luneta
trasera

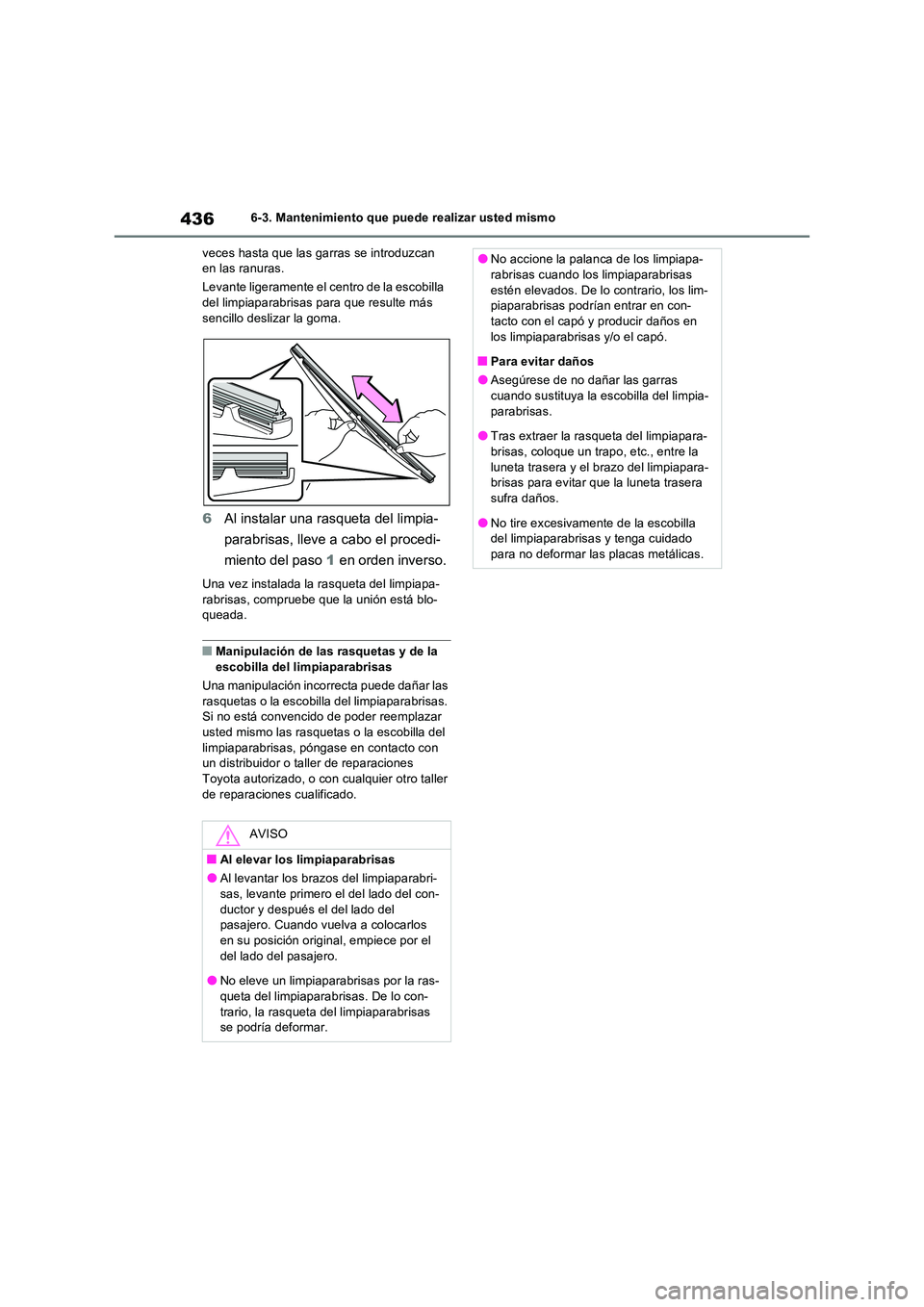

4366-3. Mantenimiento que puede realizar usted mismo
veces hasta que las garras se introduzcan en las ranuras.
Levante ligeramente el centro de la escobilla del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-queada.
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobilla del limpiaparabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
AVISO
■Al elevar los limpiaparabrisas
●Al levantar los brazos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del pasajero. Cuando vuelva a colocarlos
en su posición original, empiece por el del lado del pasajero.
●No eleve un limpiaparabrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas se podría deformar.
●No accione la palanca de los limpiapa-rabrisas cuando lo s limpiaparabrisas
estén elevados. De lo contrario, los lim- piaparabrisas podrían entrar en con-tacto con el capó y producir daños en
los limpiaparabrisas y/o el capó.
■Para evitar daños
●Asegúrese de no dañar las garras cuando sustituya la escobilla del limpia-
parabrisas.
●Tras extraer la rasqueta del limpiapara- brisas, coloque un trapo, etc., entre la
luneta trasera y el brazo del limpiapara- brisas para evitar que la luneta trasera sufra daños.
●No tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado para no deformar las placas metálicas.
