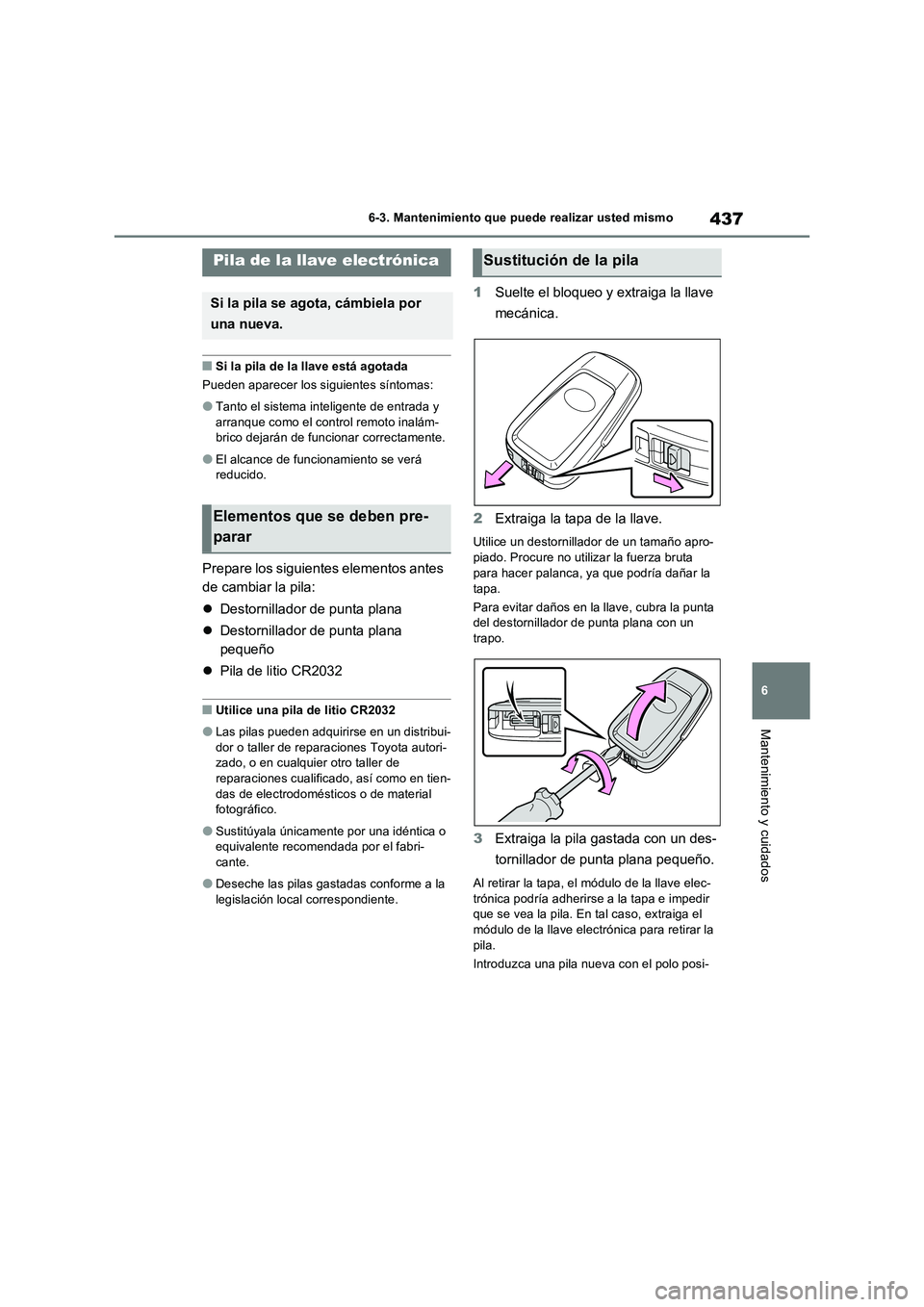

437
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y
arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
●El alcance de funcionamiento se verá
reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
Destornillador de punta plana
Destornillador de punta plana
pequeño
Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un distribui-
dor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de
reparaciones cualificado, así como en tien-
das de electrodomésticos o de material
fotográfico.
●Sustitúyala únicamente por una idéntica o
equivalente recomendada por el fabri-
cante.
●Deseche las pilas gastadas conforme a la
legislación local correspondiente.
1Suelte el bloqueo y extraiga la llave
mecánica.
2Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador de punta plana con un
trapo.
3Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec-
trónica podría adherirse a la tapa e impedir
que se vea la pila. En tal caso, extraiga el
módulo de la llave electrónica para retirar la
pila.
Introduzca una pila nueva con el polo posi-
Pila de la llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben pre-
parar
Sustitución de la pila

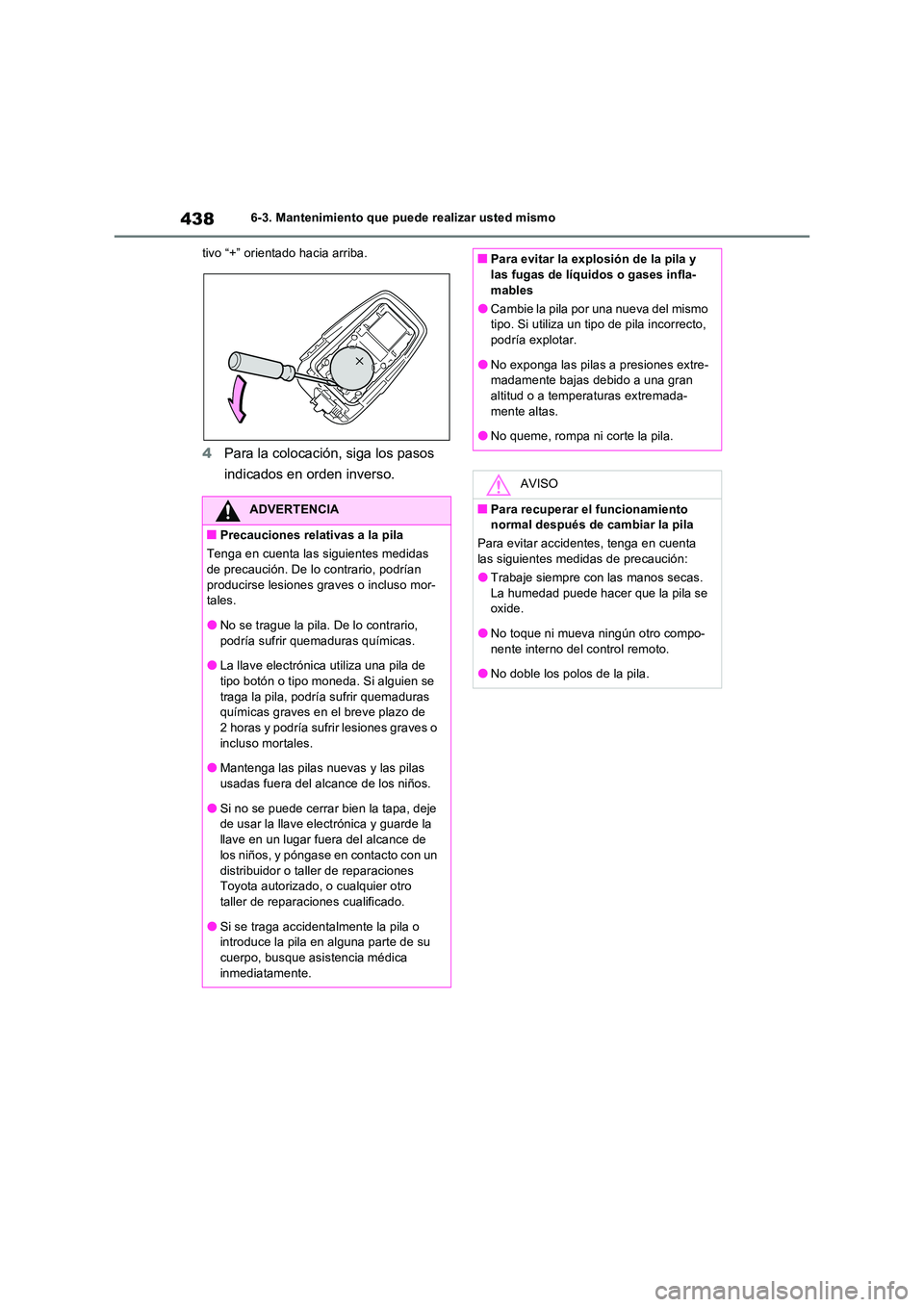

4386-3. Mantenimiento que puede realizar usted mismo
tivo “+” orientado hacia arriba.
4 Para la colocación, siga los pasos
indicados en orden inverso.
ADVERTENCIA
■Precauciones relativas a la pila
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesiones graves o incluso mor-tales.
●No se trague la pila. De lo contrario, podría sufrir quemaduras químicas.
●La llave electrónica utiliza una pila de
tipo botón o tipo moneda. Si alguien se traga la pila, podría sufrir quemaduras químicas graves en el breve plazo de
2 horas y podría sufrir lesiones graves o incluso mortales.
●Mantenga las pilas nuevas y las pilas
usadas fuera del al cance de los niños.
●Si no se puede cerrar bien la tapa, deje de usar la llave electrónica y guarde la
llave en un lugar fuera del alcance de los niños, y póngase en contacto con un
distribuidor o taller de reparaciones Toyota autorizado, o cualquier otro taller de reparaciones cualificado.
●Si se traga accidentalmente la pila o introduce la pila en alguna parte de su cuerpo, busque asistencia médica
inmediatamente.
■Para evitar la explosión de la pila y las fugas de líquidos o gases infla-
mables
●Cambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto, podría explotar.
●No exponga las pilas a presiones extre-madamente bajas debido a una gran altitud o a temperaturas extremada-
mente altas.
●No queme, rompa ni corte la pila.
AVISO
■Para recuperar el funcionamiento normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta
las siguientes medidas de precaución:
●Trabaje siempre con las manos secas. La humedad puede hacer que la pila se oxide.
●No toque ni mueva ningún otro compo-nente interno del control remoto.
●No doble los polos de la pila.

439

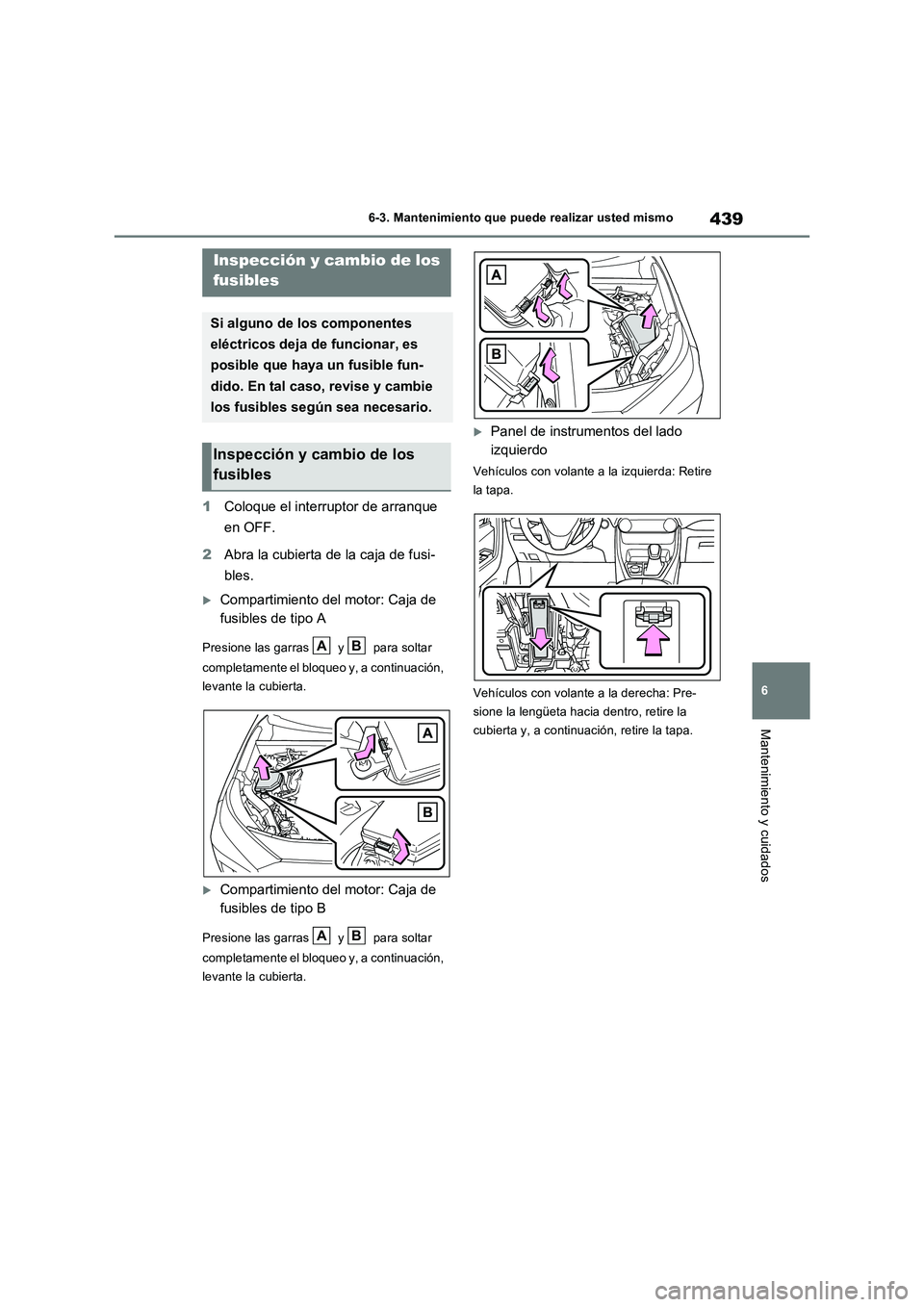

6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
1Coloque el interruptor de arranque
en OFF.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles de tipo A
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Vehículos con volante a la izquierda: Retire
la tapa.
Vehículos con volante a la derecha: Pre-
sione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

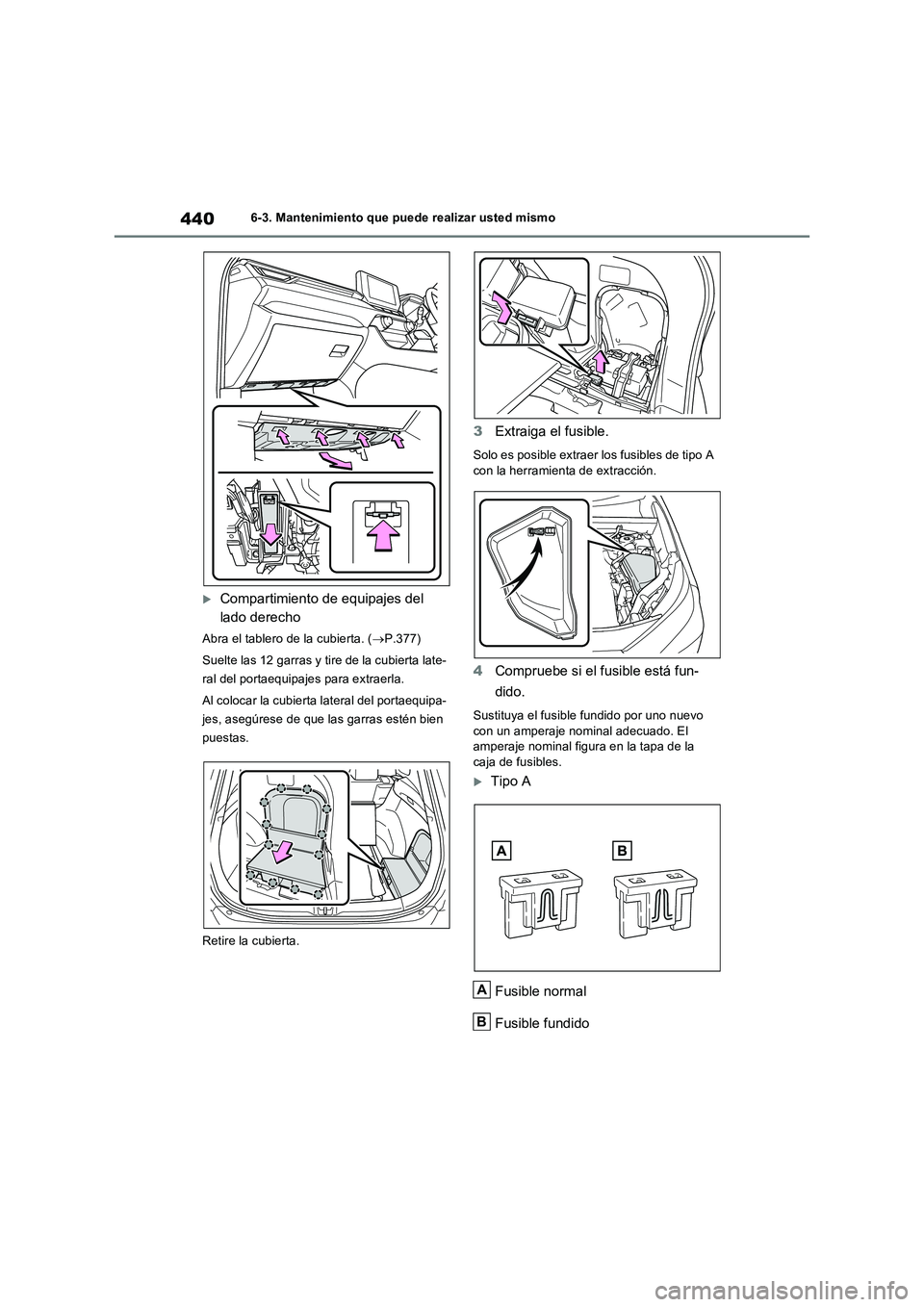

4406-3. Mantenimiento que puede realizar usted mismo
Compartimiento de equipajes del
lado derecho
Abra el tablero de la cubierta. (P.377)
Suelte las 12 garras y tire de la cubierta late-
ral del portaequipajes para extraerla.
Al colocar la cubierta lateral del portaequipa-
jes, asegúrese de que las garras estén bien
puestas.
Retire la cubierta.
3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
A
B

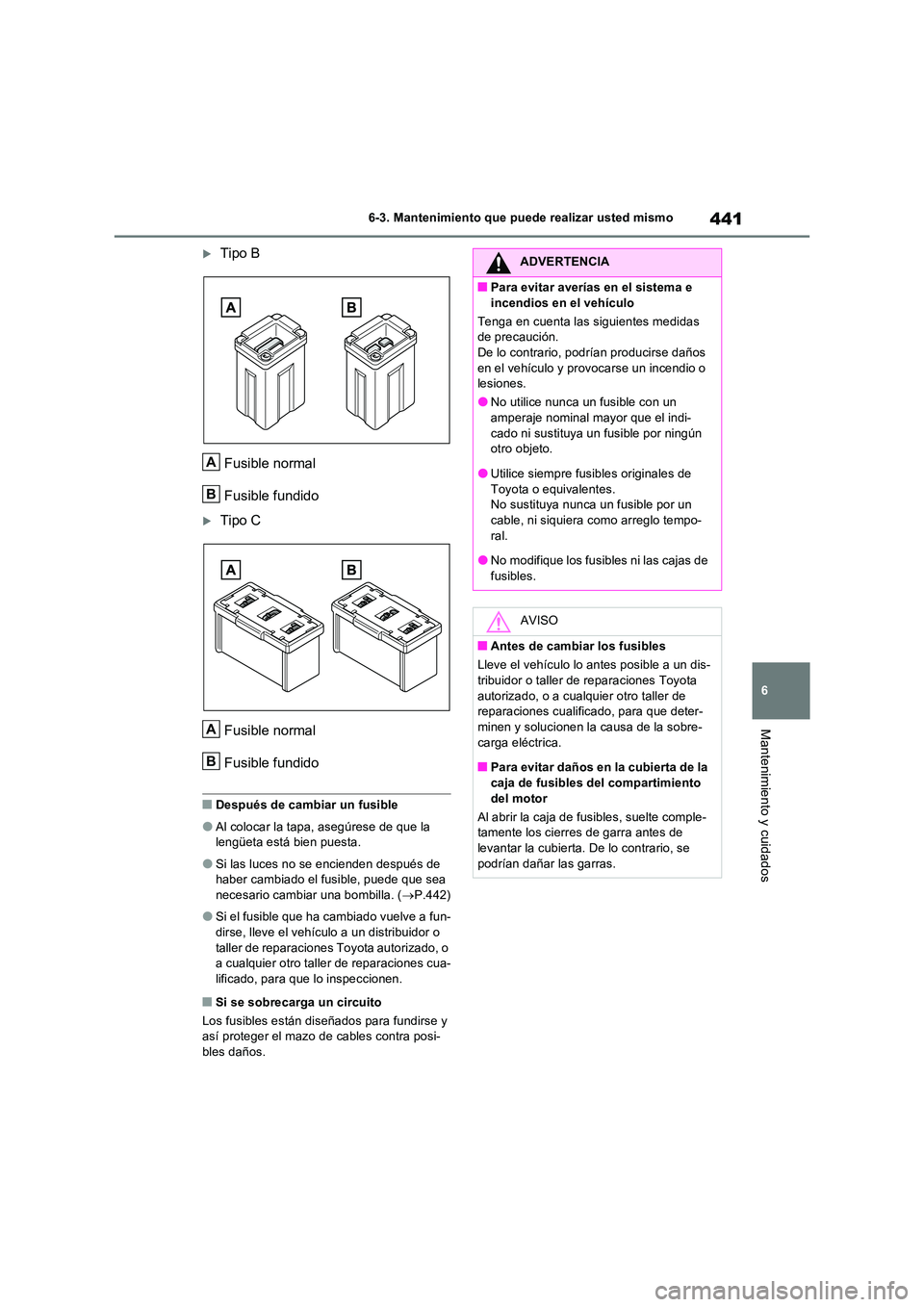

441
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la lengüeta está bien puesta.
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P.442)
●Si el fusible que ha cambiado vuelve a fun-
dirse, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables contra posi-bles daños.
A
B
A
B
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse daños
en el vehículo y provocarse un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indi-
cado ni sustituya un fusible por ningún otro objeto.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-
ral.
●No modifique los fusibles ni las cajas de fusibles.
AVISO
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que deter-minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.

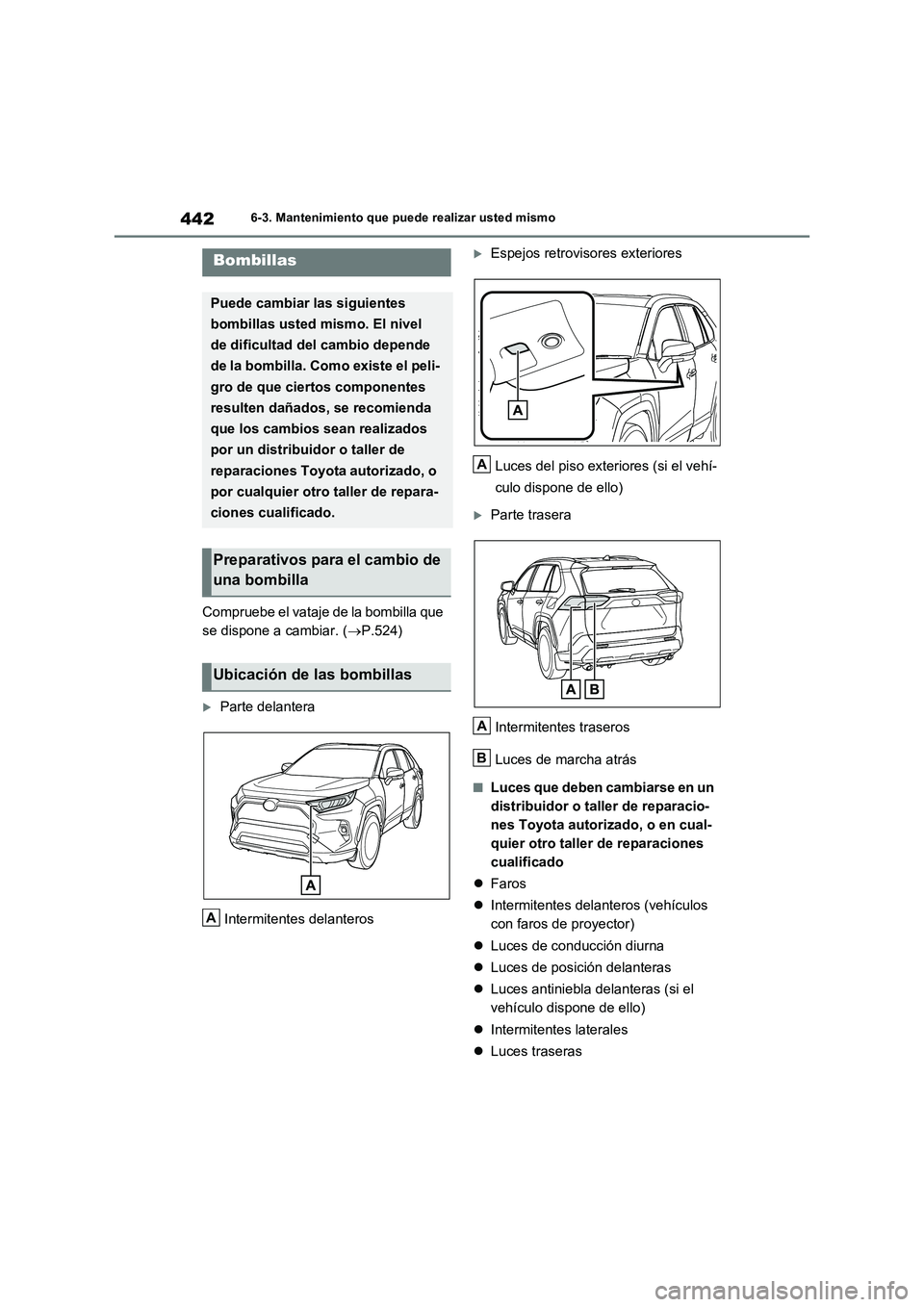

4426-3. Mantenimiento que puede realizar usted mismo
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.524)
Parte delantera
Intermitentes delanteros
Espejos retrovisores exteriores
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Intermitentes delanteros (vehículos
con faros de proyector)
 Luces de conducción diurna
 Luces de posición delanteras
 Luces antiniebla delanteras (si el
vehículo dispone de ello)
 Intermitentes laterales
 Luces traseras
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de
reparaciones Toyota autorizado, o
por cualquier otro taller de repara-
ciones cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
A
A
B

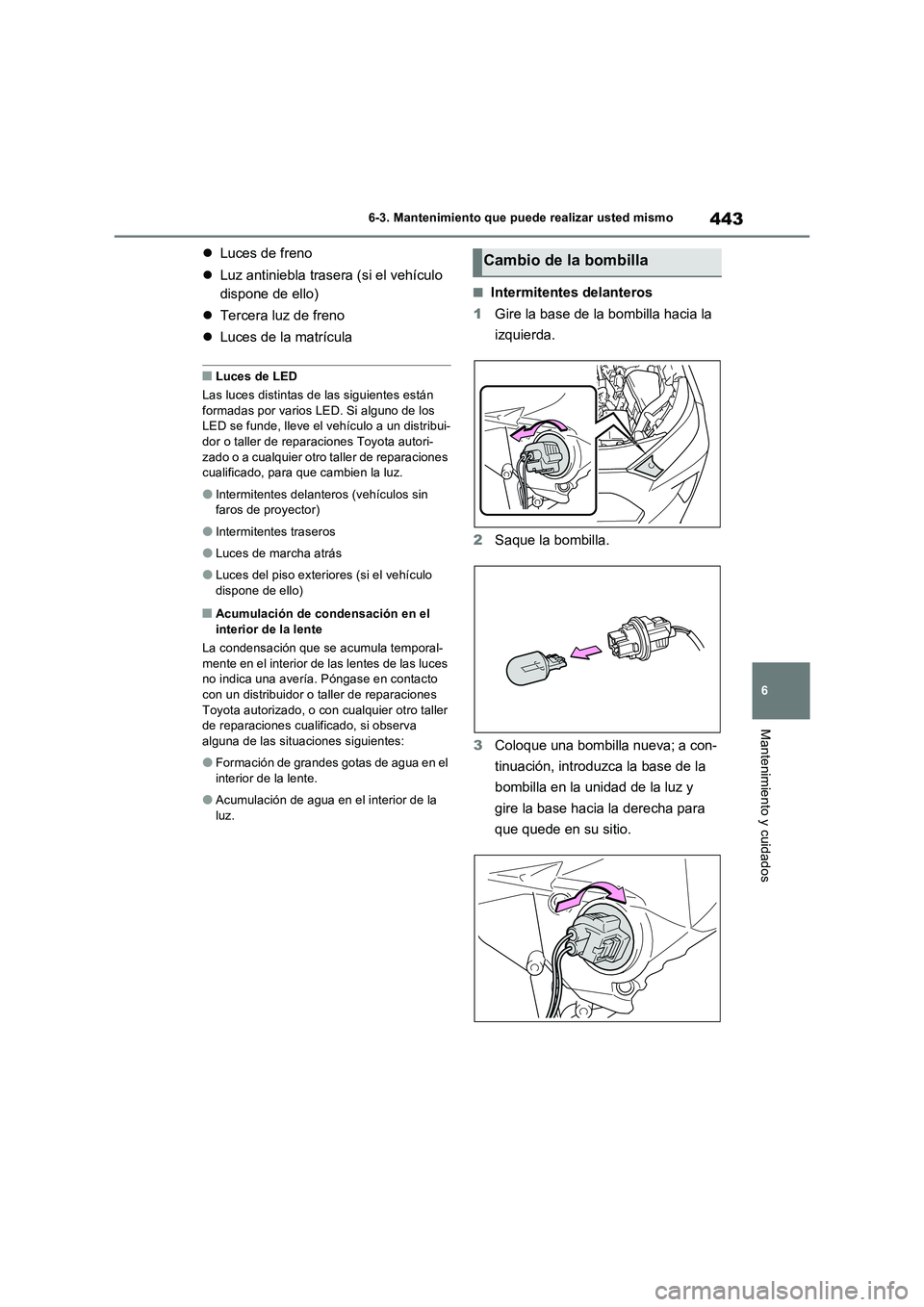

443
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Luces de freno
Luz antiniebla trasera (si el vehículo
dispone de ello)
Tercera luz de freno
Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los
LED se funde, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones
cualificado, para que cambien la luz.
●Intermitentes delanteros (vehículos sin
faros de proyector)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exteriores (si el vehículo
dispone de ello)
■Acumulación de condensación en el
interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces
no indica una avería. Póngase en contacto
con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado, si observa
alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el
interior de la lente.
●Acumulación de agua en el interior de la
luz.
■Intermitentes delanteros
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
Cambio de la bombilla

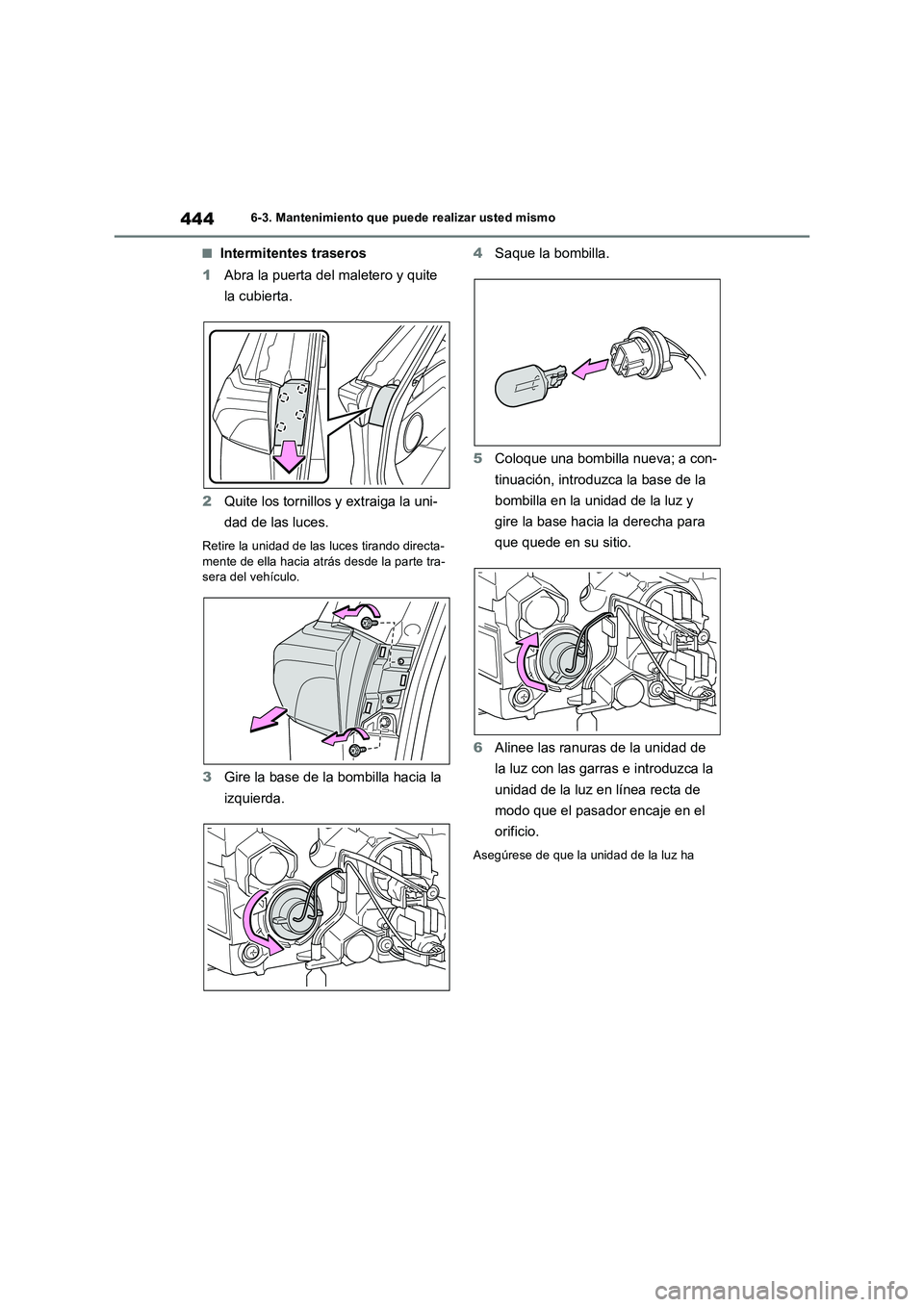

4446-3. Mantenimiento que puede realizar usted mismo
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.
2Quite los tornillos y extraiga la uni-
dad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-
sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
6Alinee las ranuras de la unidad de
la luz con las garras e introduzca la
unidad de la luz en línea recta de
modo que el pasador encaje en el
orificio.
Asegúrese de que la unidad de la luz ha

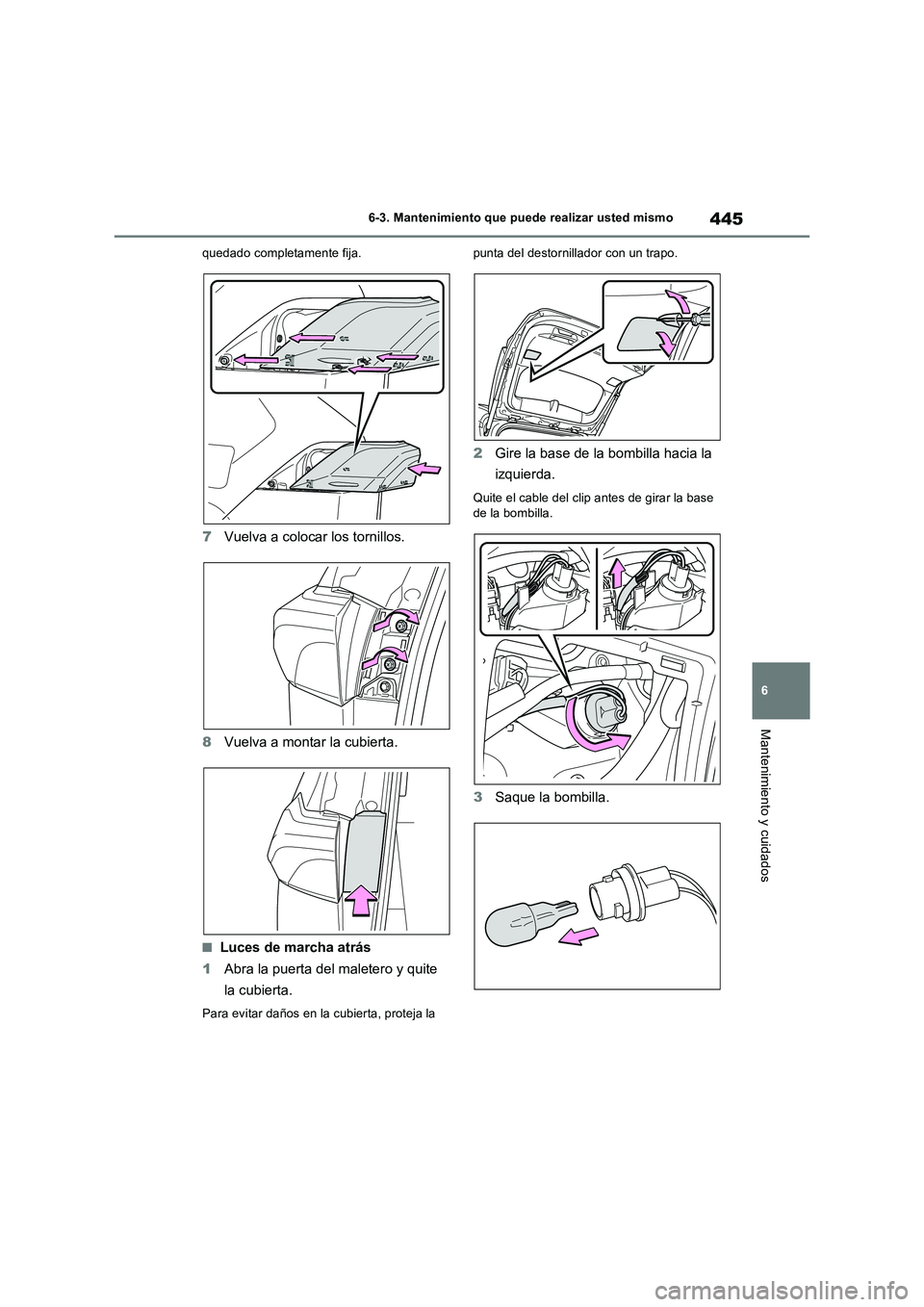

445
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
quedado completamente fija.
7Vuelva a colocar los tornillos.
8Vuelva a montar la cubierta.
■Luces de marcha atrás
1Abra la puerta del maletero y quite
la cubierta.
Para evitar daños en la cubierta, proteja la punta del destornillador con un trapo.
2Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
de la bombilla.
3Saque la bombilla.

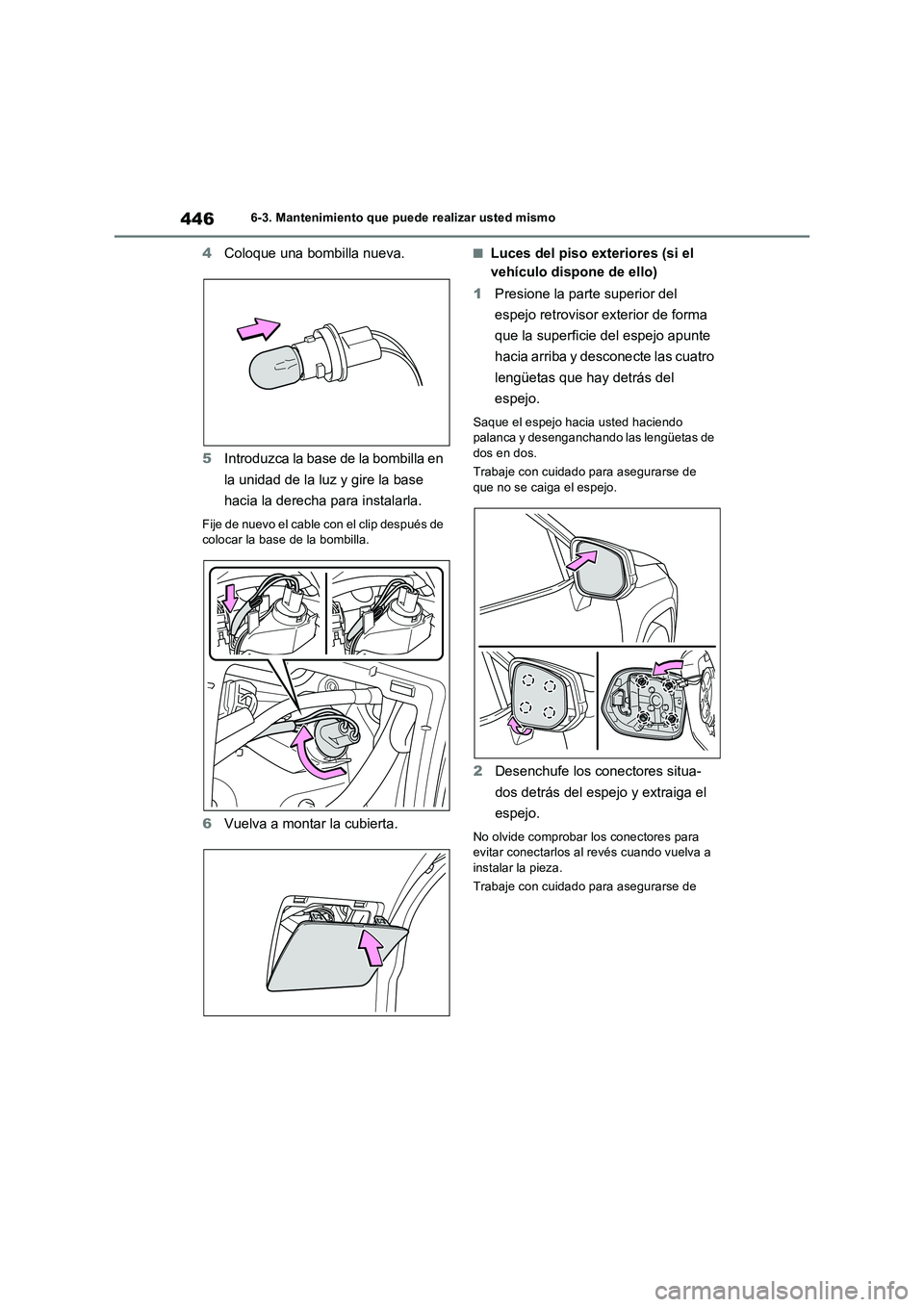

4466-3. Mantenimiento que puede realizar usted mismo
4Coloque una bombilla nueva.
5Introduzca la base de la bombilla en
la unidad de la luz y gire la base
hacia la derecha para instalarla.
Fije de nuevo el cable con el clip después de
colocar la base de la bombilla.
6Vuelva a montar la cubierta.
■Luces del piso exteriores (si el
vehículo dispone de ello)
1Presione la parte superior del
espejo retrovisor exterior de forma
que la superficie del espejo apunte
hacia arriba y desconecte las cuatro
lengüetas que hay detrás del
espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüetas de
dos en dos.
Trabaje con cuidado para asegurarse de
que no se caiga el espejo.
2Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
No olvide comprobar los conectores para
evitar conectarlos al revés cuando vuelva a
instalar la pieza.
Trabaje con cuidado para asegurarse de
