TOYOTA RAV4 2023 Manuale duso (in Italian)

87
1

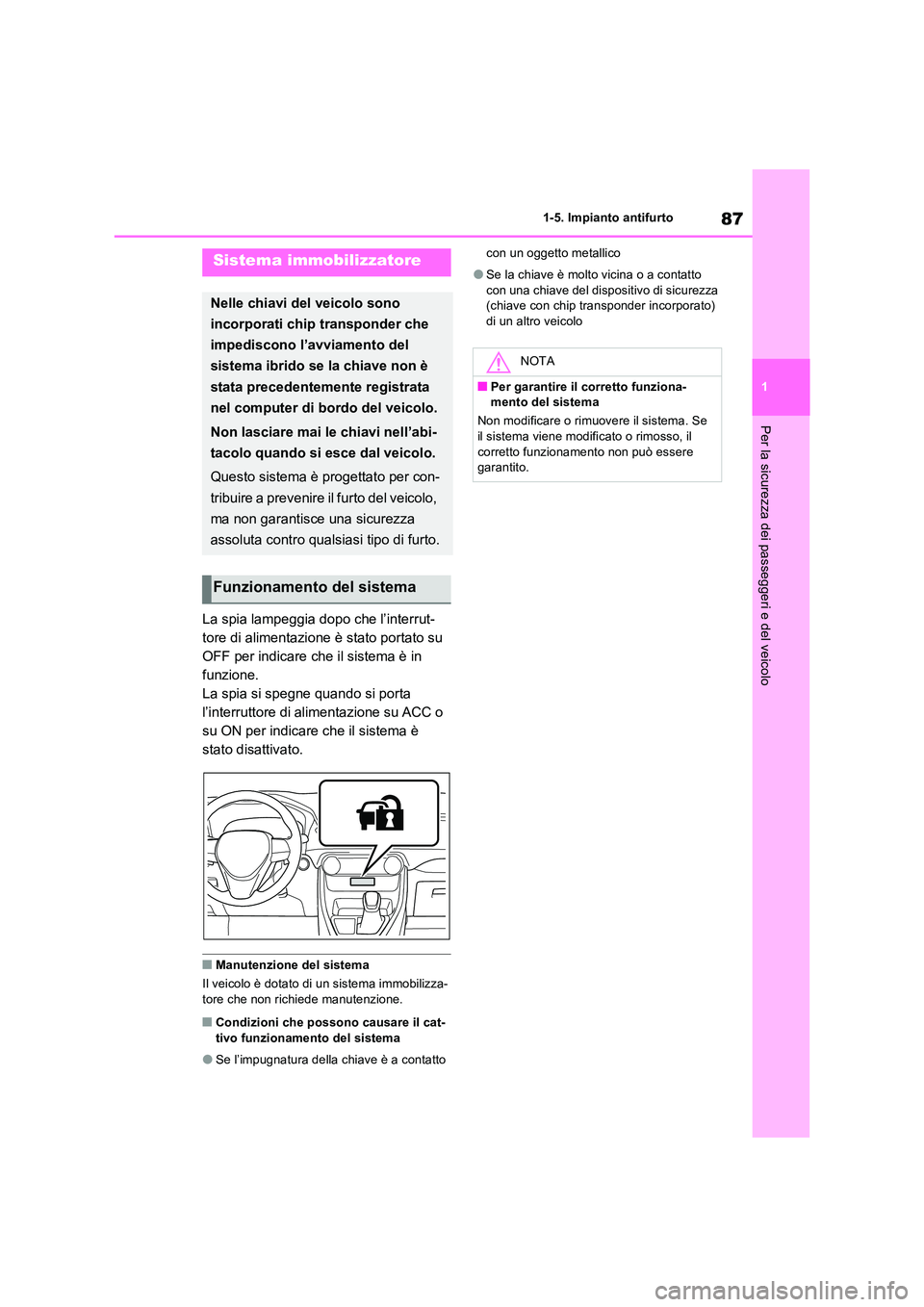

1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
1-5.Impianto antifurto
La spia lampeggia dopo che l’interrut-
tore di alimentazione è stato portato su
OFF per indicare che il sistema è in
funzione.
La spia si spegne quando si porta
l’interruttore di alimentazione su ACC o
su ON per indicare che il sistema è
stato disattivato.
■Manutenzione del sistema
Il veicolo è dotato di un sistema immobilizza-
tore che non richiede manutenzione.
■Condizioni che possono causare il cat- tivo funzionamento del sistema
●Se l’impugnatura della chiave è a contatto
con un oggetto metallico
●Se la chiave è molto vicina o a contatto
con una chiave del dispositivo di sicurezza (chiave con chip tran sponder incorporato) di un altro veicolo
Sistema immobilizzatore
Nelle chiavi del veicolo sono
incorporati chip transponder che
impediscono l’avviamento del
sistema ibrido se la chiave non è
stata precedentemente registrata
nel computer di bordo del veicolo.
Non lasciare mai le chiavi nell’abi-
tacolo quando si esce dal veicolo.
Questo sistema è progettato per con-
tribuire a prevenire il furto del veicolo,
ma non garantisce una sicurezza
assoluta contro qualsiasi tipo di furto.
Funzionamento del sistema
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare o rimuovere il sistema. Se il sistema viene modificato o rimosso, il
corretto funzionamento non può essere garantito.

881-5. Impianto antifurto
*: se in dotazione
■Attivazione
Portare l’interruttore di alimentazione
su OFF, far scendere tutti i passeggeri
dal veicolo e assicurarsi che tutte le
porte siano chiuse.
Utilizzo della funzione di accesso (se in
dotazione):
Toccare l’area del sensore sulle mani-
glie esterne delle portiere anteriori due
volte entro 5 secondi.
Con il radiocomando a distanza:
premere due volte entro
5 secondi.
■Disattivazione
Utilizzo della funzione di accesso (se in
dotazione): afferrare la maniglia
esterna della portiera anteriore.
Con il radiocomando a distanza: pre-
mere .
Sistema di bloccaggio dop-
pio*
L’accesso non autorizzato al vei-
colo viene impedito disattivando
la funzione di sbloccaggio porte
sia dall’interno che dall’esterno
del veicolo.
I veicoli che utilizzano questo
sistema hanno etichette applicate
sui finestrini laterali anteriori.
Attivazione/disattivazione del
sistema di bloccaggio doppio
AVVISO
■Precauzioni relative al sistema di
bloccaggio doppio
Non attivare mai il sistema di bloccaggio doppio se vi sono persone nell’abitacolo perché non è possibile aprire le portiere
dall’interno del veicolo.

89
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
*: se in dotazione
■Controlli da eseguire prima di
bloccare le porte del veicolo
Per evitare l’attivazione imprevista
dell’allarme e il furto del veicolo, verifi-
care che:
 Nessuno sia all’interno del veicolo.
 I finestrini laterali e il tetto apribile
panoramico (se in dotazione) siano
chiusi prima di armare l’allarme.
 Non vi siano oggetti di valore o per-
sonali all’interno del veicolo.
■Attivazione
Chiudere le porte e il cofano e bloccare
tutte le porte utilizzando la funzione di
accesso (se in dotazione) o il radioco-
mando a distanza. L’allarme verrà
armato automaticamente dopo
30 secondi.
Quando l’allarme si arma, la spia passa da
accesa fissa a lampeggiante.
■Disattivazione o disinserimento
Per disattivare o disinserire l’allarme
eseguire una delle seguenti operazioni:
 Sbloccare le porte utilizzando la fun-
zione di accesso (se in dotazione) o
il radiocomando a distanza.
 Avviare il sistema ibrido. (L’allarme
verrà disattivato o disinserito dopo
alcuni secondi).
■Manutenzione del sistema
Il veicolo è dotato di un impianto di allarme privo di manutenzione.
■Attivazione dell’allarme
L’allarme potrebbe attivarsi nei seguenti casi: (L’arresto dell’allarme disattiva l’impianto).
●Le porte vengono sbloccate utilizzando la chiave meccanica.
Allarme*
L’allarme ricorre a luci e suoni per
segnalare il rilevamento di un
intruso.
Quando è armato, l’allarme si
attiva nei seguenti casi:
 Una porta bloccata viene sbloc-
cata o aperta senza utilizzare la
funzione di accesso (se in dota-
zione) o il radiocomando a
distanza. (Le porte si bloccano
nuovamente in modo automatico).
 Il cofano viene aperto.
 Il sensore anti-intrusione rileva
movimenti all’interno del veicolo.
(Esempio: un intruso rompe un
finestrino e si introduce nel vei-
colo).
 Il sensore di inclinazione rileva
una variazione dell’inclinazione
del veicolo.
Attivazione/disattiva-
zione/disinserimento
dell’impianto di allarme

901-5. Impianto antifurto
●Una persona all’interno del veicolo apre una porta o il cofano, oppure sblocca le porte del veicolo con un pulsante di bloc-
caggio interno.
●La batteria da 12 volt viene ricaricata o
sostituita quando le porte del veicolo sono bloccate. ( P.484)
■Bloccaggio delle porte azionato dall’allarme
Nei seguenti casi, a seconda delle circo- stanze, le porte potrebbero bloccarsi automa-
ticamente per prevenire l’accesso non autorizzato al veicolo:
●Quando una persona all’interno del veicolo sblocca la portiera e l’allarme viene atti-vato.
●Mentre l’allarme è armato, una persona all’interno del veicolo sblocca la portiera.
●Quando si ricarica o si sostituisce la batte-ria da 12 volt.
■Personalizzazione (se in dotazione)
L’allarme può essere impostato per disatti-
varsi quando si utilizza la chiave meccanica per sbloccare le porte.(Funzioni personalizzabili: P.510)
■Rilevamento del sensore anti-
intrusione e del sensore di incli-
nazione
 Il sensore anti-intrusione rileva la
presenza di un intruso o di movi-
mento all’interno del veicolo.
 Il sensore di inclinazione rileva varia-
zioni dell’inclinazione del veicolo,
come nel caso in cui questo venga
rimorchiato.
Questo impianto è progettato per sco-
raggiare e prevenire il furto del veicolo,
ma non garantisce una sicurezza asso-
luta.
■Inserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Il sensore anti-intrusione e il sensore di
inclinazione vengono inseriti automati-
camente quando si inserisce l’allarme.
( P.89)
■Disinserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Se si lasciano animali o altri oggetti ani-
mati all’interno del veicolo, accertarsi di
disinserire il sensore anti-intrusione e il
sensore di inclinazione prima di inserire
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare o rimuovere il sistema. Se il sistema viene modificato o rimosso, il
corretto funzionamento non può essere garantito.
Sensore anti-intrusione e sen-
sore di inclinazione

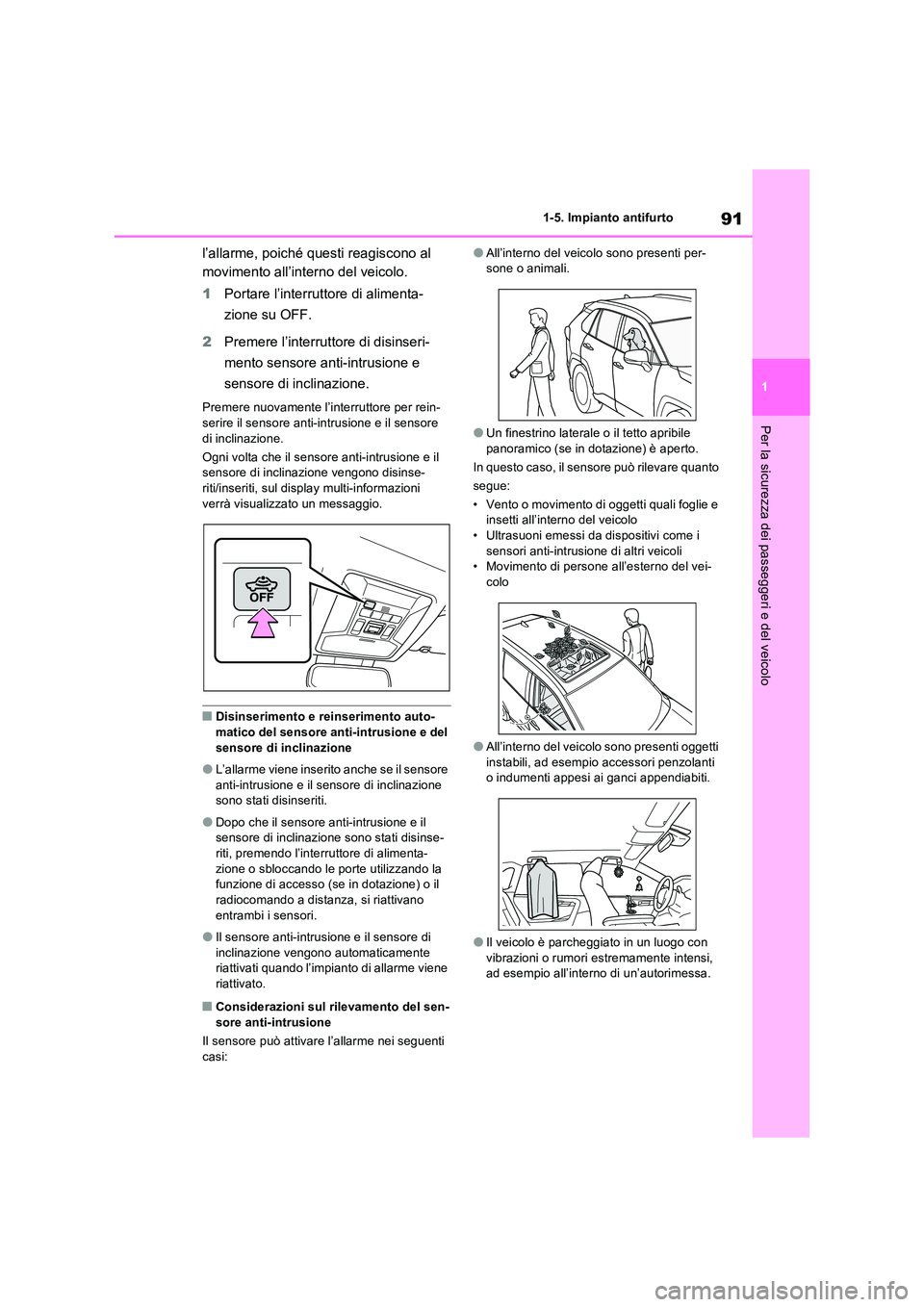

91
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
l’allarme, poiché questi reagiscono al
movimento all’interno del veicolo.
1 Portare l’interruttore di alimenta-
zione su OFF.
2 Premere l’interruttore di disinseri-
mento sensore anti-intrusione e
sensore di inclinazione.
Premere nuovamente l’interruttore per rein- serire il sensore anti- intrusione e il sensore
di inclinazione.
Ogni volta che il sensore anti-intrusione e il sensore di inclinazione vengono disinse-riti/inseriti, sul display multi-informazioni
verrà visualizzato un messaggio.
■Disinserimento e reinserimento auto- matico del sensore anti-intrusione e del
sensore di inclinazione
●L’allarme viene inserito anche se il sensore
anti-intrusione e il sensore di inclinazione sono stati disinseriti.
●Dopo che il sensore anti-intrusione e il sensore di inclinazione sono stati disinse-riti, premendo l’interruttore di alimenta-
zione o sbloccando le porte utilizzando la funzione di accesso (se in dotazione) o il radiocomando a distanza, si riattivano
entrambi i sensori.
●Il sensore anti-intrusione e il sensore di
inclinazione vengono automaticamente riattivati quando l’impianto di allarme viene riattivato.
■Considerazioni sul rilevamento del sen-
sore anti-intrusione
Il sensore può attivare l’allarme nei seguenti casi:
●All’interno del veicolo sono presenti per-sone o animali.
●Un finestrino laterale o il tetto apribile panoramico (se in dotazione) è aperto.
In questo caso, il sensore può rilevare quanto
segue:
• Vento o movimento di oggetti quali foglie e insetti all’interno del veicolo
• Ultrasuoni emessi da dispositivi come i sensori anti-intrusione di altri veicoli• Movimento di persone all’esterno del vei-
colo
●All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o indumenti appesi ai ganci appendiabiti.
●Il veicolo è parcheggiato in un luogo con vibrazioni o rumori estremamente intensi, ad esempio all’interno di un’autorimessa.

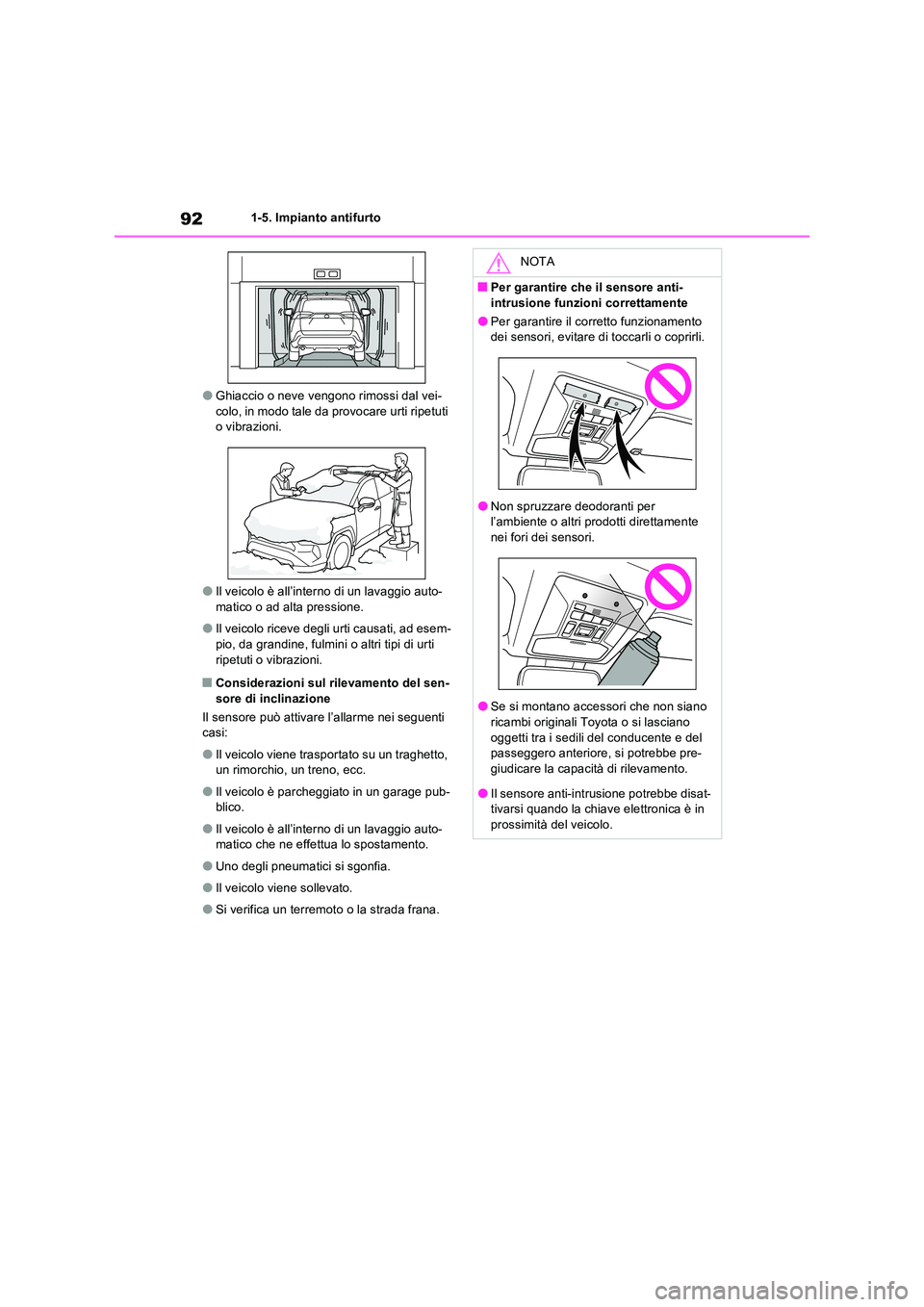

921-5. Impianto antifurto
●Ghiaccio o neve vengono rimossi dal vei- colo, in modo tale da provocare urti ripetuti o vibrazioni.
●Il veicolo è all’interno di un lavaggio auto-matico o ad alta pressione.
●Il veicolo riceve degli urti causati, ad esem-pio, da grandine, fulmini o altri tipi di urti
ripetuti o vibrazioni.
■Considerazioni sul rilevamento del sen- sore di inclinazione
Il sensore può attivare l’allarme nei seguenti casi:
●Il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
●Il veicolo è parcheggiato in un garage pub-blico.
●Il veicolo è all’interno di un lavaggio auto-matico che ne effettua lo spostamento.
●Uno degli pneumatici si sgonfia.
●Il veicolo viene sollevato.
●Si verifica un terremoto o la strada frana.
NOTA
■Per garantire che il sensore anti-
intrusione funzioni correttamente
●Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
●Non spruzzare deodoranti per l’ambiente o altri prodotti direttamente nei fori dei sensori.
●Se si montano accessori che non siano ricambi originali Toyota o si lasciano
oggetti tra i sedili del conducente e del passeggero anteriore, si potrebbe pre-
giudicare la capacità di rilevamento.
●Il sensore anti-intrusione potrebbe disat- tivarsi quando la chiave elettronica è in
prossimità del veicolo.

2

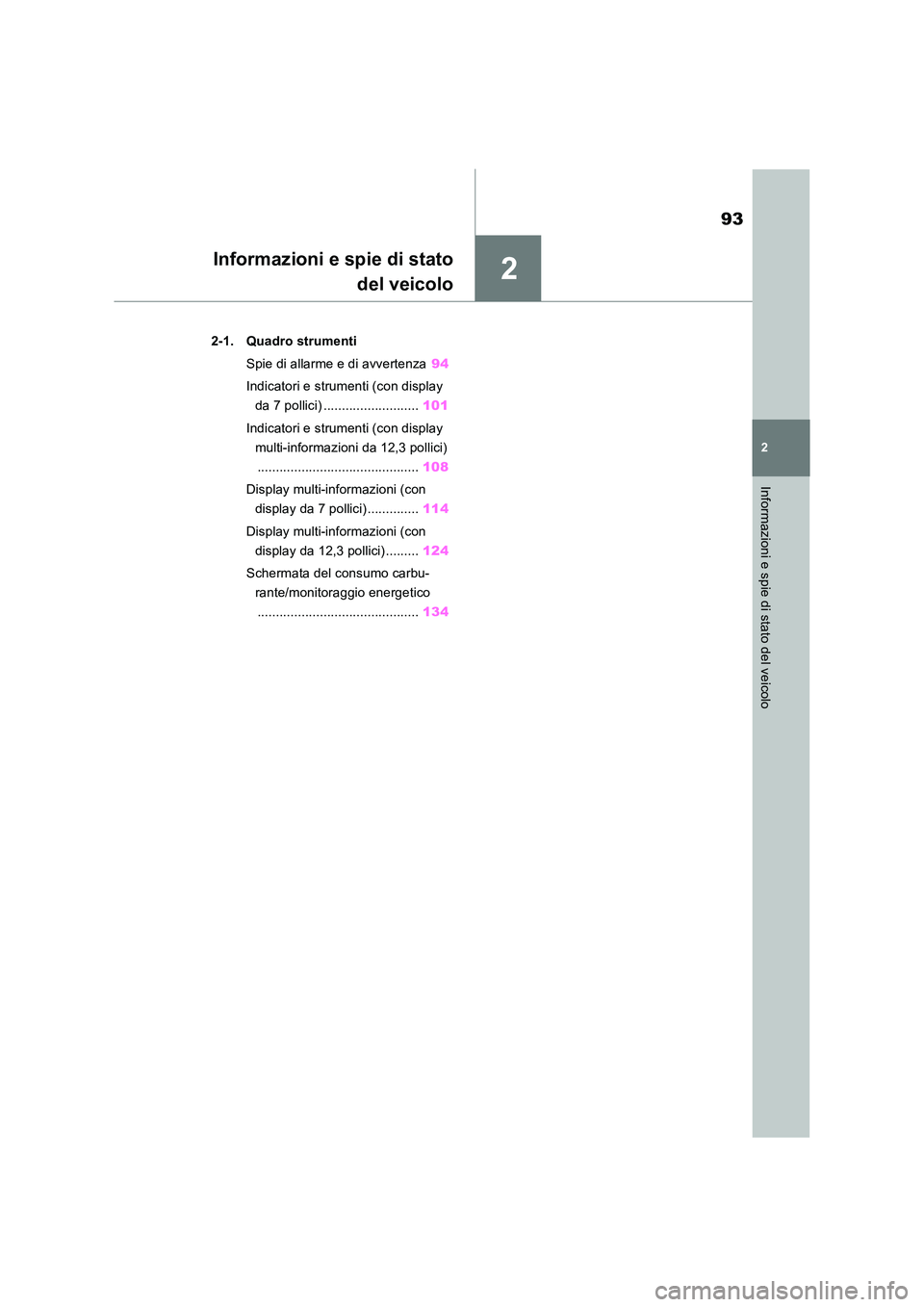

93
2
Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza 94
Indicatori e strumenti (con display
da 7 pollici) .......................... 101
Indicatori e strumenti (con display
multi-informazioni da 12,3 pollici)
............................................ 108
Display multi-informazioni (con
display da 7 pollici) .............. 114
Display multi-informazioni (con
display da 12,3 pollici) ......... 124
Schermata del consumo carbu-
rante/monitoraggio energetico
............................................ 134

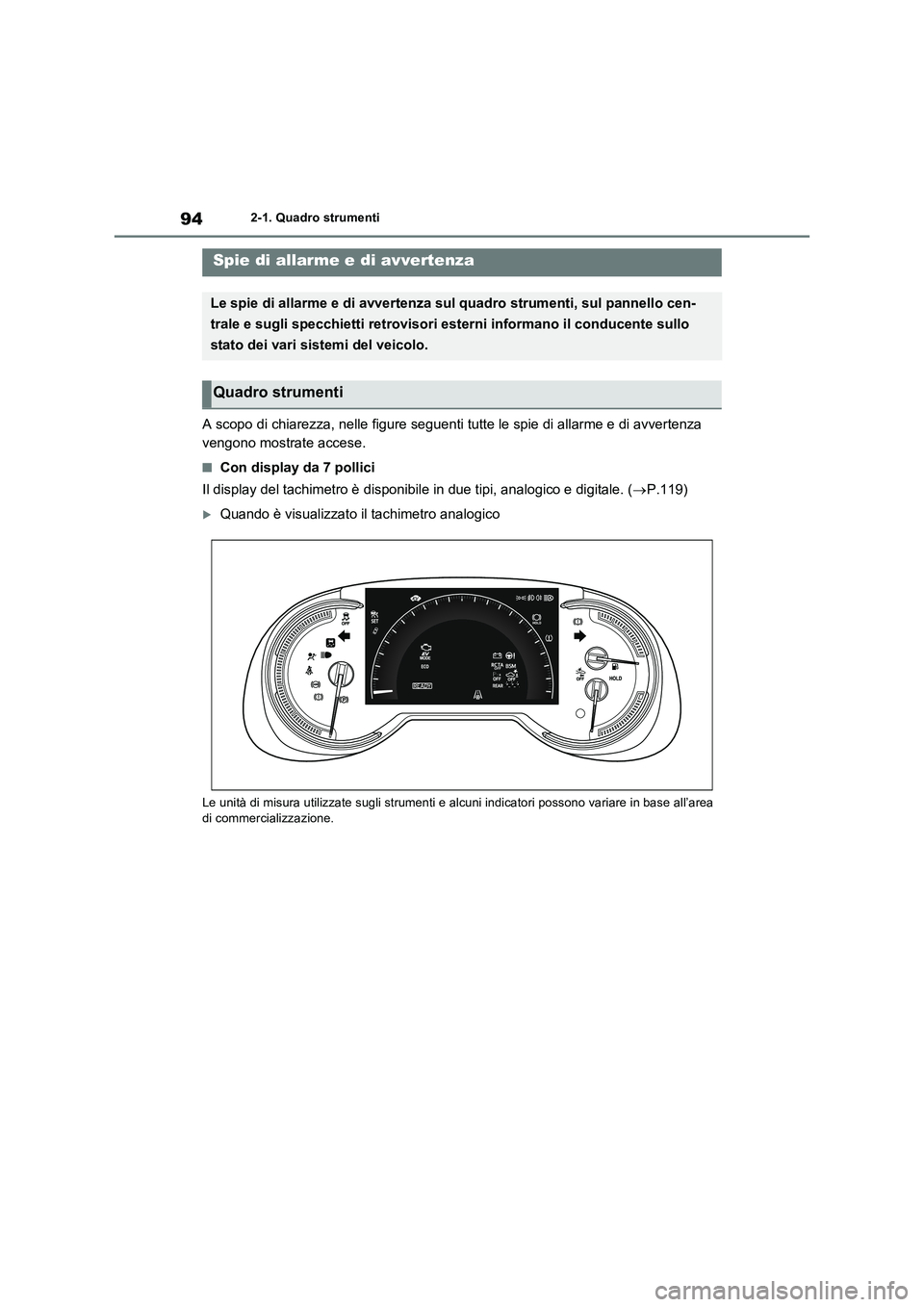

942-1. Quadro strumenti
2-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
■Con display da 7 pollici
Il display del tachimetro è disponibile in due tipi, analogico e digitale. ( P.119)
Quando è visualizzato il tachimetro analogico
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

95
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

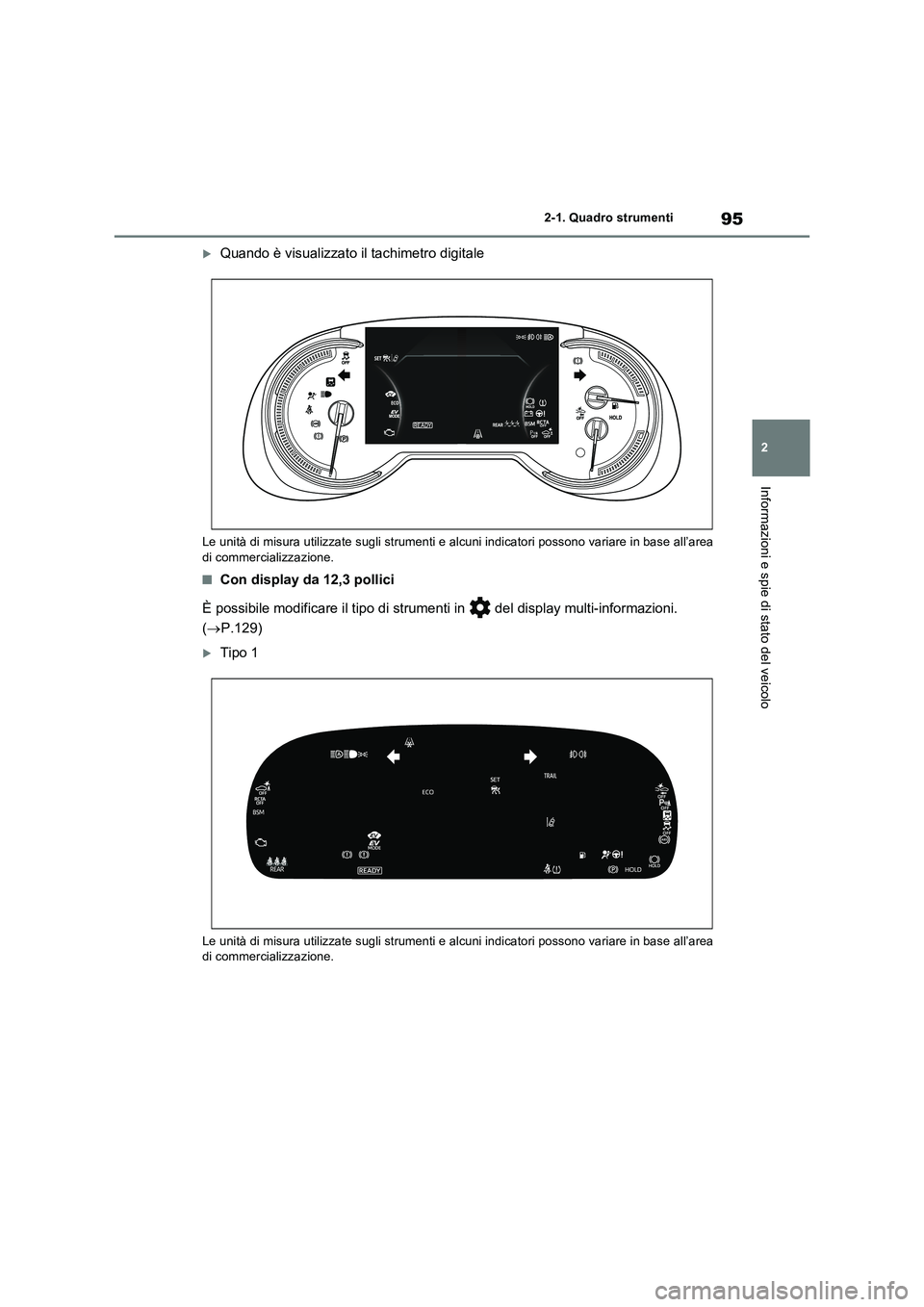

Quando è visualizzato il tachimetro digitale
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
■Con display da 12,3 pollici
È possibile modificare il tipo di strumenti in del display multi-informazioni.
(P.129)
Tipo 1
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.

962-1. Quadro strumenti

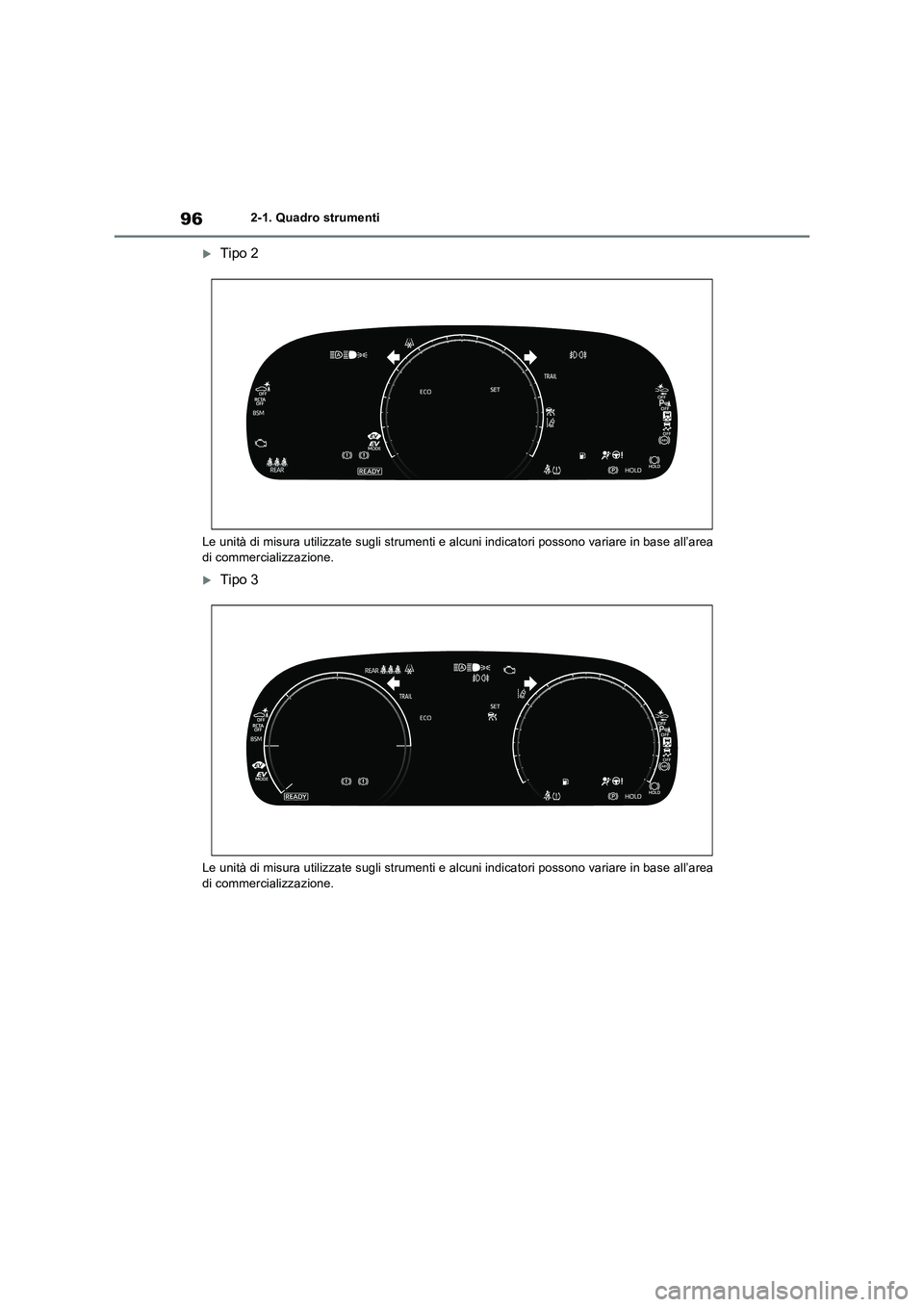

Tipo 2
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Tipo 3
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
