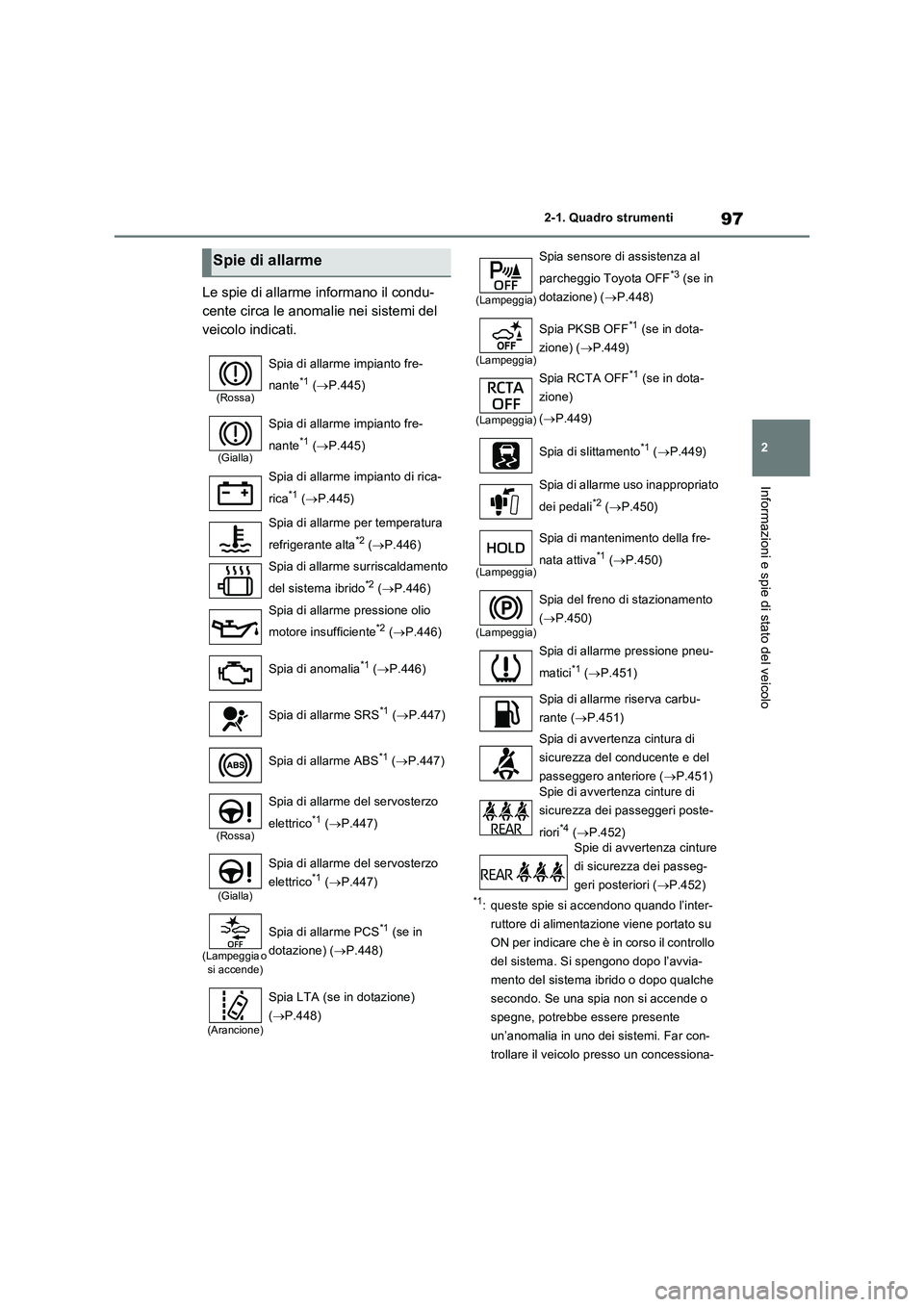

97
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
*1: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se una spia non si accende o
spegne, potrebbe essere presente
un’anomalia in uno dei sistemi. Far con-
trollare il veicolo presso un concessiona-
Spie di allarme
(Rossa)
Spia di allarme impianto fre-
nante
*1 (P.445)
(Gialla)
Spia di allarme impianto fre-
nante
*1 (P.445)
Spia di allarme impianto di rica-
rica
*1 (P.445)
Spia di allarme per temperatura
refrigerante alta
*2 (P.446)
Spia di allarme surriscaldamento
del sistema ibrido
*2 (P.446)
Spia di allarme pressione olio
motore insufficiente
*2 (P.446)
Spia di anomalia
*1 (P.446)
Spia di allarme SRS
*1 (P.447)
Spia di allarme ABS
*1 (P.447)
(Rossa)
Spia di allarme del servosterzo
elettrico
*1 (P.447)
(Gialla)
Spia di allarme del servosterzo
elettrico*1 (P.447)
(Lampeggia o
si accende)
Spia di allarme PCS*1 (se in
dotazione) (P.448)
(Arancione)
Spia LTA (se in dotazione)
(P.448)
(Lampeggia)
Spia sensore di assistenza al
parcheggio Toyota OFF
*3 (se in
dotazione) (P.448)
(Lampeggia)
Spia PKSB OFF*1 (se in dota-
zione) (P.449)
(Lampeggia)
Spia RCTA OFF*1 (se in dota-
zione)
(P.449)
Spia di slittamento
*1 (P.449)
Spia di allarme uso inappropriato
dei pedali
*2 (P.450)
(Lampeggia)
Spia di mantenimento della fre-
nata attiva
*1 (P.450)
(Lampeggia)
Spia del freno di stazionamento
(P.450)
Spia di allarme pressione pneu-
matici
*1 (P.451)
Spia di allarme riserva carbu-
rante (P.451)
Spia di avvertenza cintura di
sicurezza del conducente e del
passeggero anteriore (P.451)
Spie di avvertenza cinture di
sicurezza dei passeggeri poste-
riori
*4 (P.452)
Spie di avvertenza cinture
di sicurezza dei passeg-
geri posteriori (P.452)

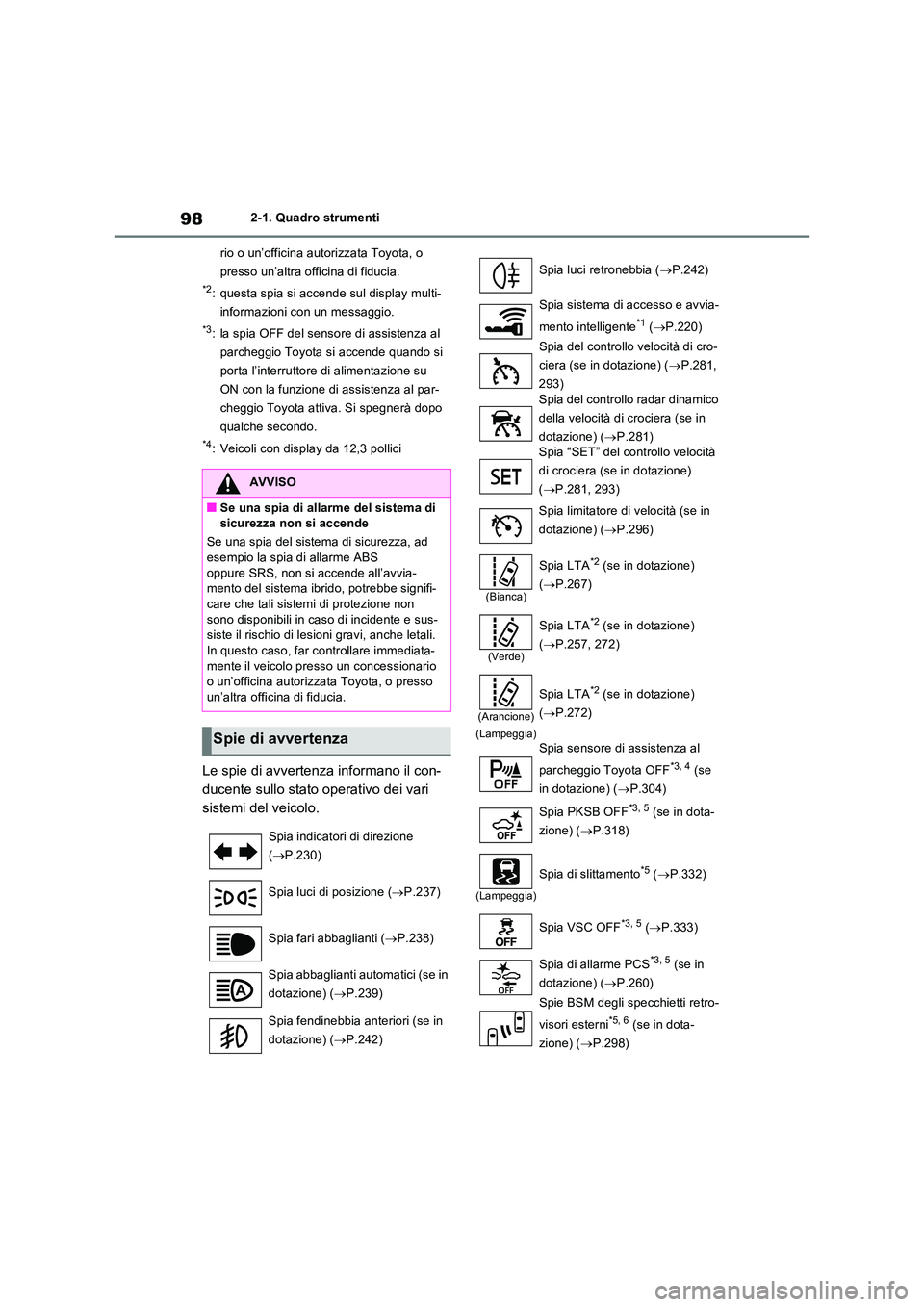

982-1. Quadro strumenti
rio o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
*2: questa spia si accende sul display multi-
informazioni con un messaggio.
*3: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*4: Veicoli con display da 12,3 pollici
Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS
oppure SRS, non si accende all’avvia- mento del sistema ibrido, potrebbe signifi-care che tali sistemi di protezione non
sono disponibili in caso di incidente e sus- siste il rischio di lesioni gravi, anche letali. In questo caso, far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.230)
Spia luci di posizione ( P.237)
Spia fari abbaglianti ( P.238)
Spia abbaglianti automatici (se in
dotazione) ( P.239)
Spia fendinebbia anteriori (se in
dotazione) ( P.242)
Spia luci retronebbia (P.242)
Spia sistema di accesso e avvia-
mento intelligente*1 ( P.220)
Spia del controllo velocità di cro-
ciera (se in dotazione) ( P.281,
293) Spia del controllo radar dinamico
della velocità di crociera (se in
dotazione) ( P.281) Spia “SET” del controllo velocità
di crociera (se in dotazione)
( P.281, 293)
Spia limitatore di velocità (se in
dotazione) ( P.296)
(Bianca)
Spia LTA*2 (se in dotazione)
( P.267)
(Verde)
Spia LTA*2 (se in dotazione)
( P.257, 272)
(Arancione)
(Lampeggia)
Spia LTA*2 (se in dotazione)
( P.272)
Spia sensore di assistenza al
parcheggio Toyota OFF*3, 4 (se
in dotazione) ( P.304)
Spia PKSB OFF*3, 5 (se in dota-
zione) ( P.318)
(Lampeggia)
Spia di slittamento*5 (P.332)
Spia VSC OFF*3, 5 ( P.333)
Spia di allarme PCS*3, 5 (se in
dotazione) ( P.260)
Spie BSM degli specchietti retro-
visori esterni*5, 6 (se in dota-
zione) ( P.298)

99
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*1: questa spia si accende sul display multi-
informazioni con un messaggio.
*2: a seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*3: la spia si accende quando si spegne il
sistema.
*4: la spia OFF del sensore di assistenza al parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*5: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se le spie non si accendono o
non si spengono, potrebbe essere pre-
sente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*6: questa spia si accende sugli specchietti
retrovisori esterni.
*7: quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per circa
10 secondi e quindi rimane accesa fissa.
*8: questa spia si accende sul pannello cen-
trale.
■Spie degli specchietti retrovisori esterni
del BSM (monitoraggio punti ciechi) (se
in dotazione)
Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
●Quando si porta l’interruttore di alimenta-
zione su ON mentre la funzione BSM è
attivata nella schermata del display
multi-informazioni.
●Quando la funzione BSM è attivata nella
schermata del display multi-informa-
zioni mentre l’interruttore di alimentazione
è su ON.
Se il sistema funziona correttamente, le spie
del BSM sugli specchietti retrovisori esterni si
spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovi-
sori esterni non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia Spia BSM (se in dotazione)
(P.298)
Spia RCTA OFF
*3, 5 (se in dota-
zione) (P.312)
Spia di mantenimento della fre-
nata in standby
*5 (P.235)
Spia di mantenimento della fre-
nata attiva
*5 (P.235)
Spia antifurto
*8 (P.87, 89)
Spia “READY” (P.220)
Spia bassa temperatura
esterna
*7 (P.112, 105)
Spia EV (P.79)
Spia del freno di stazionamento
(P.231)
Spia modalità di guida EV
(EV mode) (P.224)
Spia modalità di guida Eco
(P.327)
Spia modalità sportiva (P.327)
Spia modalità Trail (se in dota-
zione) (P.329)
Spia “PASSENGER AIR
BAG”
*5, 8 (se in dota-
zione) (P.48)

1002-1. Quadro strumenti
nel sistema.
In questo caso, far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.

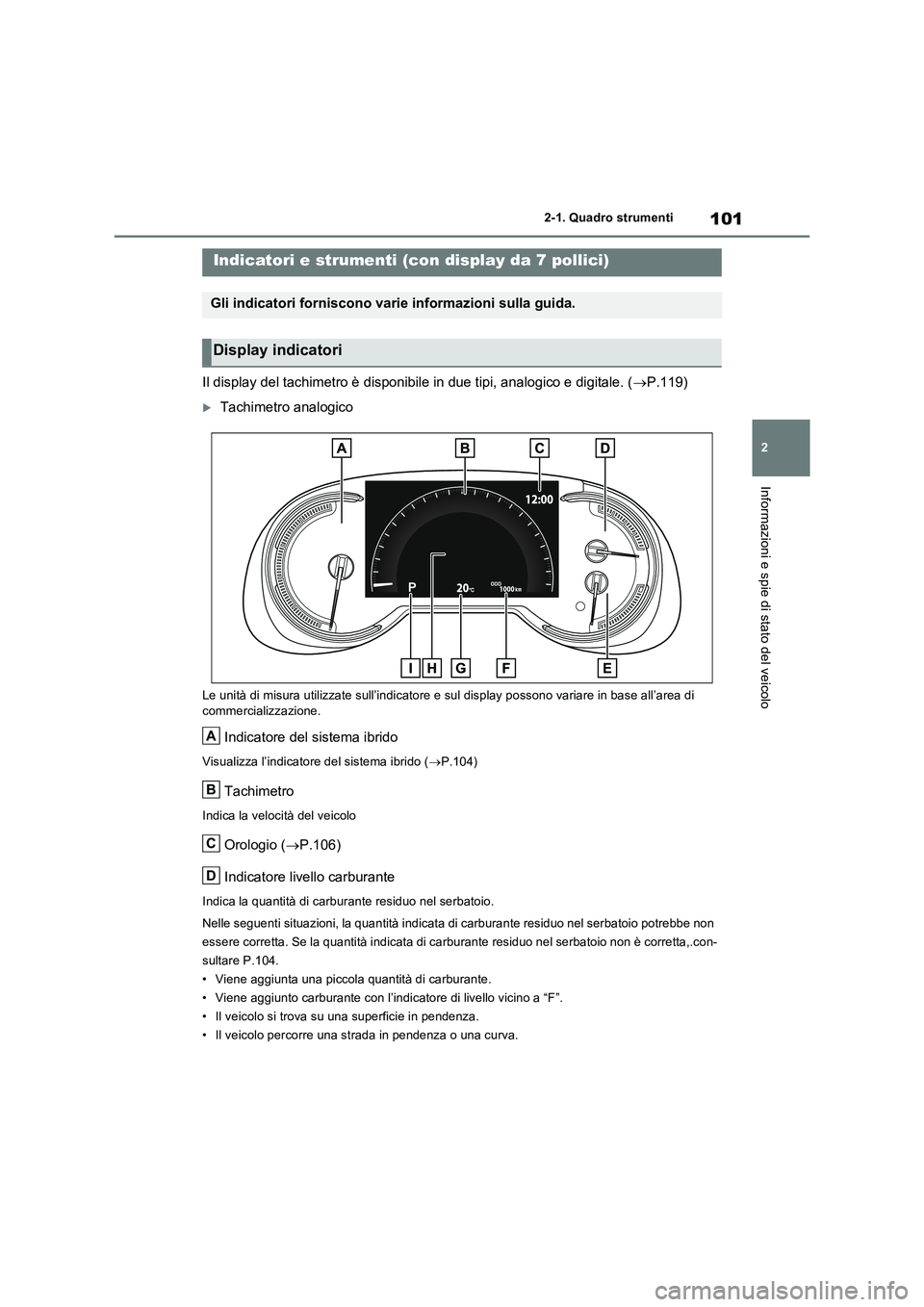

101
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Il display del tachimetro è disponibile in due tipi, analogico e digitale. ( P.119)
Tachimetro analogico
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido ( P.104)
Tachimetro
Indica la velocità del veicolo
Orologio (P.106)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.104.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Indicatori e strumenti (con display da 7 pollici)
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori
A
B
C
D

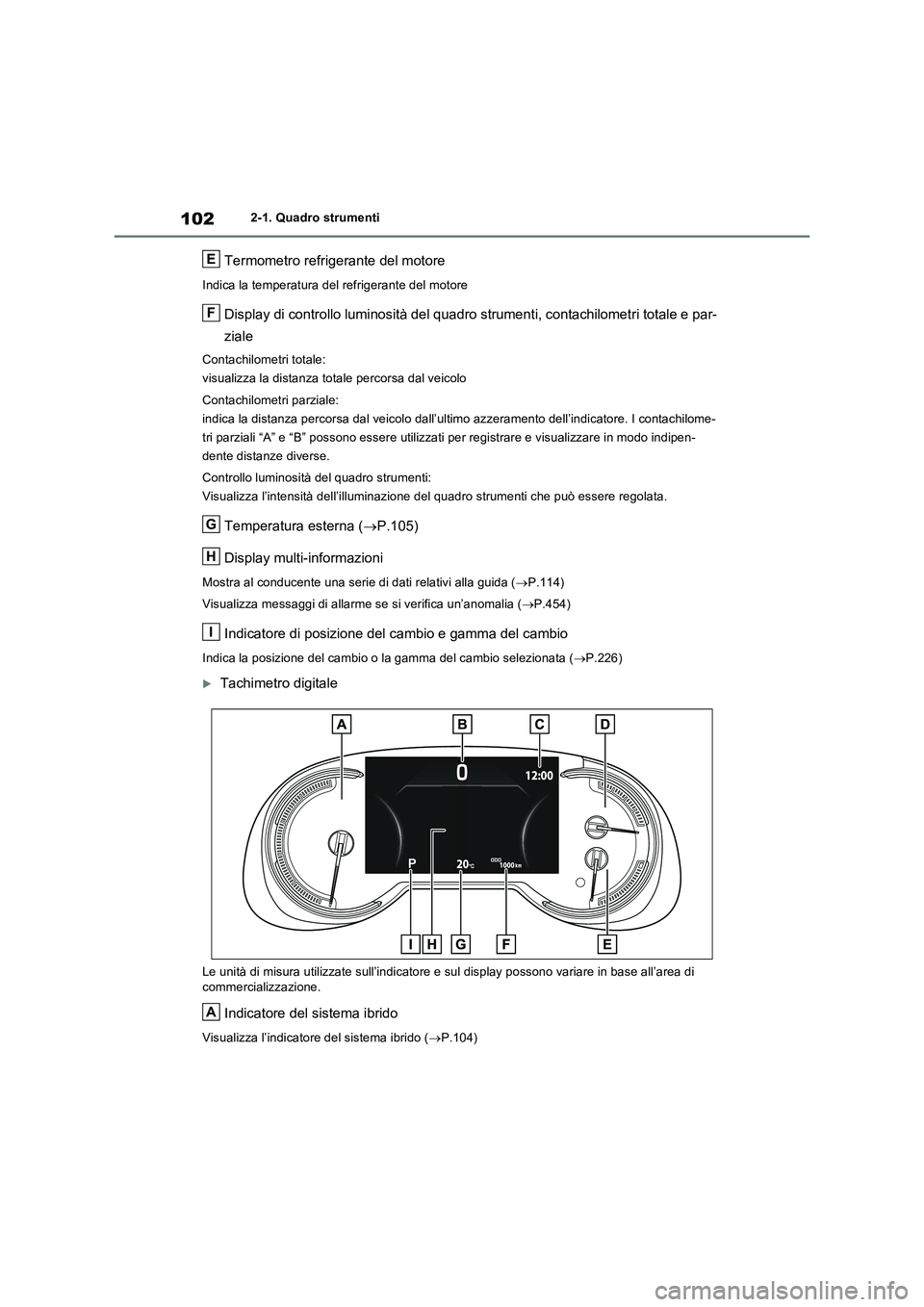

1022-1. Quadro strumenti
Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
indica la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilome-
tri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.105)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.114)
Visualizza messaggi di allarme se si verifica un’anomalia (P.454)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.226)
Tachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido (P.104)
E
F
G
H
I
A

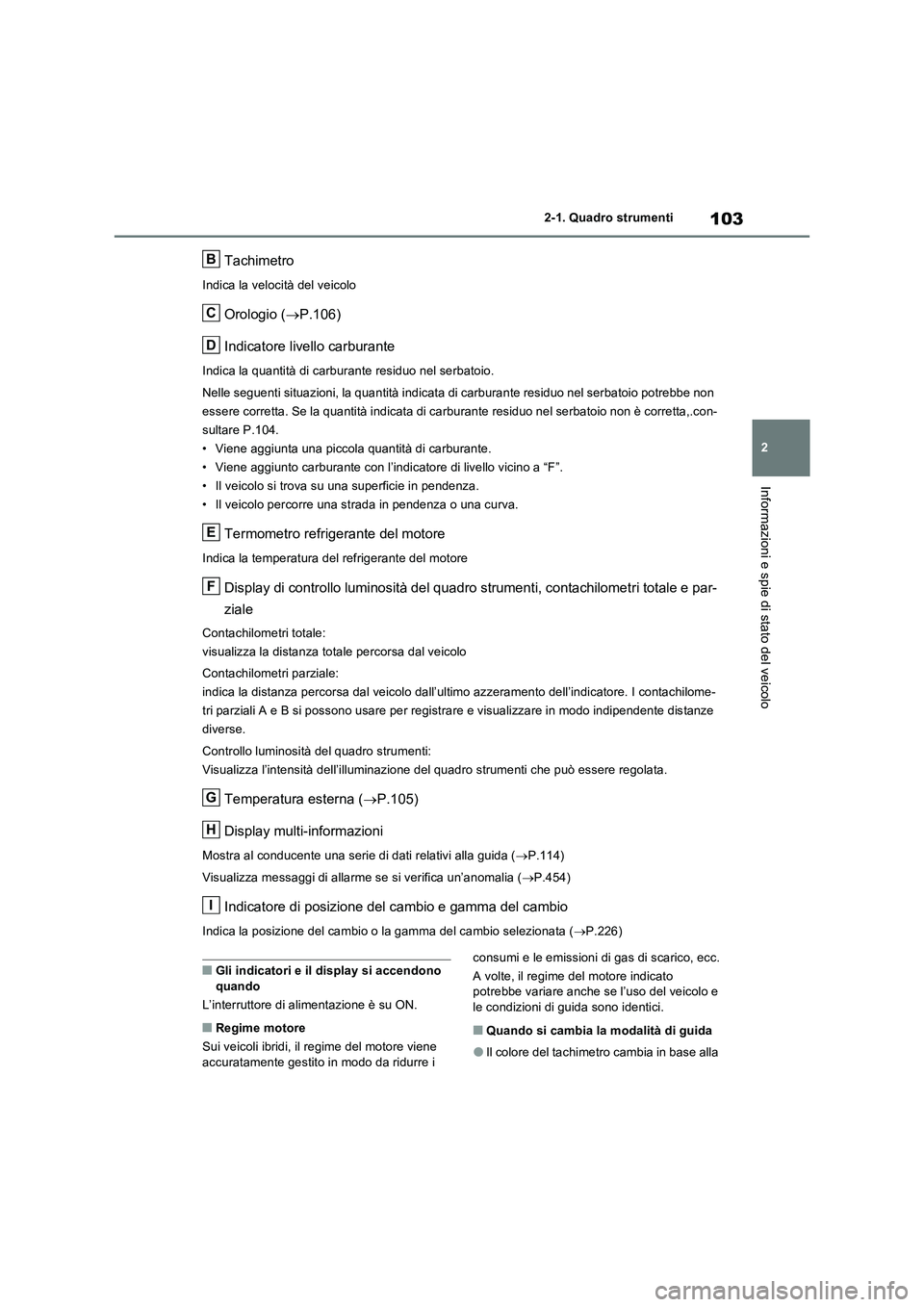

103
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Tachimetro
Indica la velocità del veicolo
Orologio (P.106)
Indicatore livello carburante
Indica la quantità di carburante residuo nel serbatoio.
Nelle seguenti situazioni, la quantità indicata di carburante residuo nel serbatoio potrebbe non
essere corretta. Se la quantità indicata di carburante residuo nel serbatoio non è corretta,.con-
sultare P.104.
• Viene aggiunta una piccola quantità di carburante.
• Viene aggiunto carburante con l’indicatore di livello vicino a “F”.
• Il veicolo si trova su una superficie in pendenza.
• Il veicolo percorre una strada in pendenza o una curva.
Termometro refrigerante del motore
Indica la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
indica la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilome-
tri parziali A e B si possono usare per registrare e visualizzare in modo indipendente distanze
diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.105)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.114)
Visualizza messaggi di allarme se si verifica un’anomalia (P.454)
Indicatore di posizione del cambio e gamma del cambio
Indica la posizione del cambio o la gamma del cambio selezionata (P.226)
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Regime motore
Sui veicoli ibridi, il regime del motore viene
accuratamente gestito in modo da ridurre i consumi e le emissioni di gas di scarico, ecc.
A volte, il regime del motore indicato
potrebbe variare anche se l’uso del veicolo e
le condizioni di guida sono identici.■Quando si cambia la modalità di guida
●Il colore del tachimetro cambia in base alla
B
C
D
E
F
G
H
I

1042-1. Quadro strumenti
modalità di guida selezionata. (P.327)
●Modelli AWD: il colore del tachimetro cam-
bia in base alla modalità di guida selezio-
nata o se è attiva la modalità Trail.
(P.327, 329)

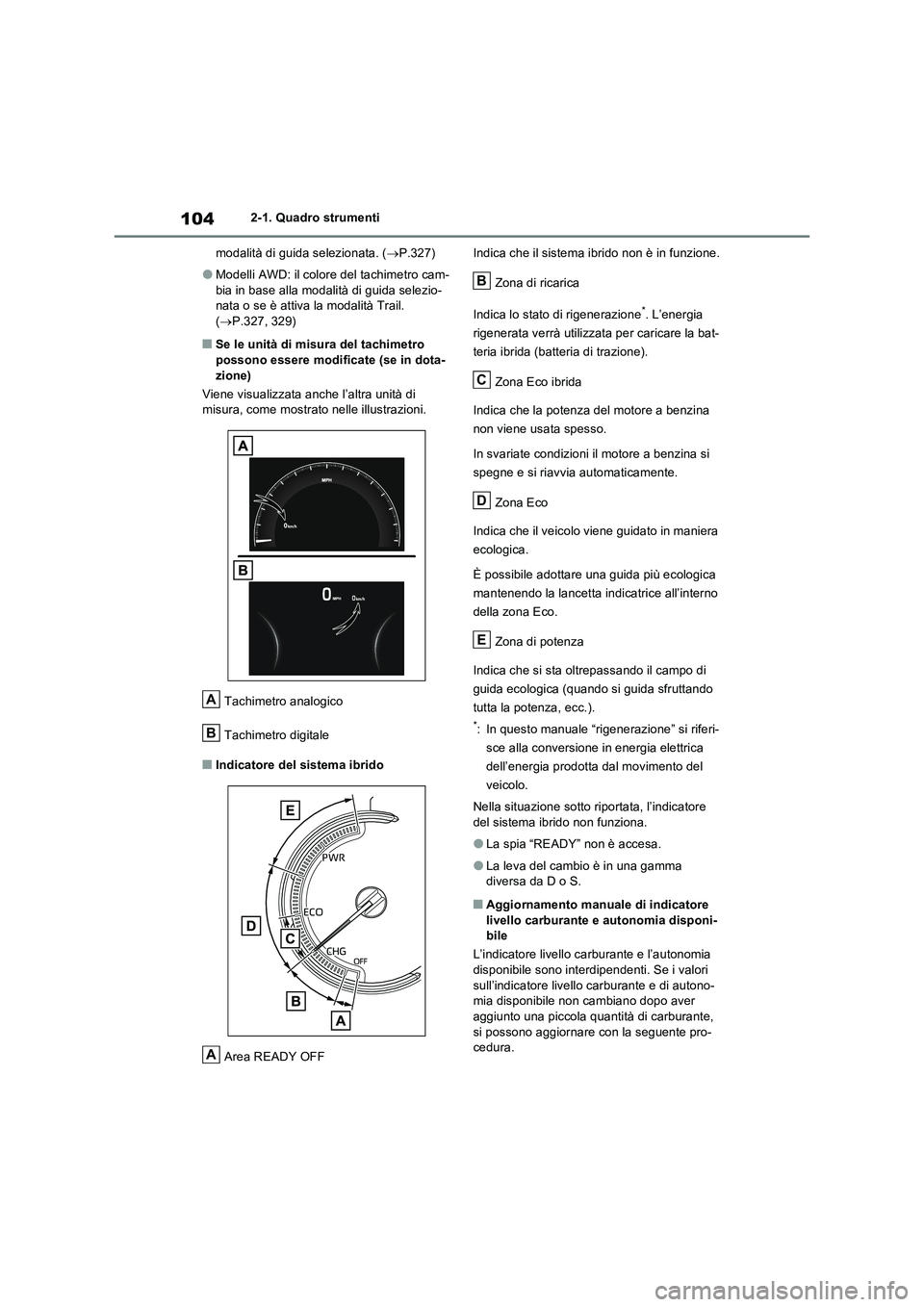

■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tachimetro analogico
Tachimetro digitale
■Indicatore del sistema ibrido
Area READY OFFIndica che il sistema ibrido non è in funzione.
Zona di ricarica
Indica lo stato di rigenerazione
*. L’energia
rigenerata verrà utilizzata per caricare la bat-
teria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
*: In questo manuale “rigenerazione” si riferi-
sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
●La spia “READY” non è accesa.
●La leva del cambio è in una gamma
diversa da D o S.
■Aggiornamento manuale di indicatore
livello carburante e autonomia disponi-
bile
L’indicatore livello carburante e l’autonomia
disponibile sono interdipendenti. Se i valori
sull’indicatore livello carburante e di autono-
mia disponibile non cambiano dopo aver
aggiunto una piccola quantità di carburante,
si possono aggiornare con la seguente pro-
cedura.
A
B
A
B
C
D
E

105
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

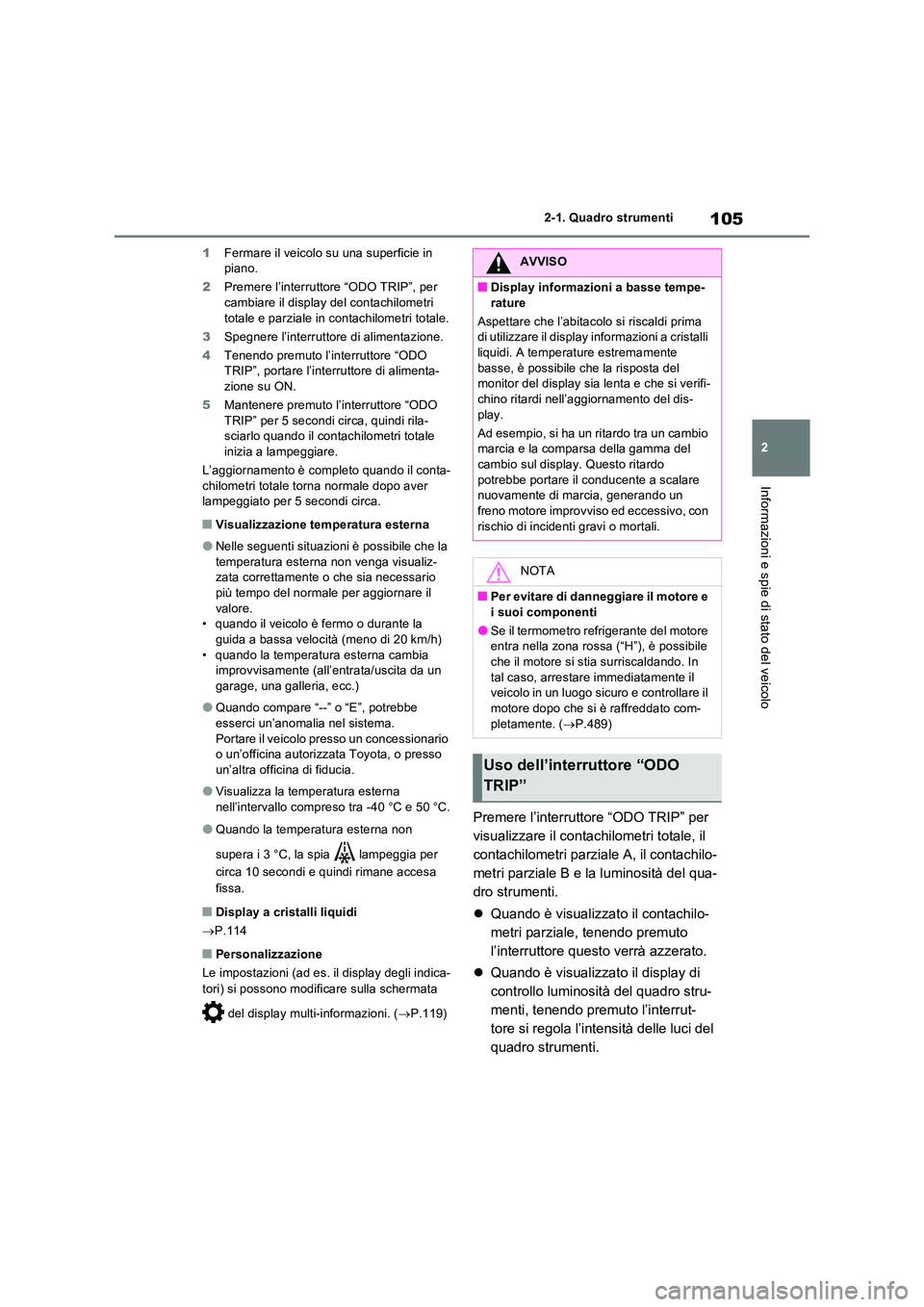

1 Fermare il veicolo su una superficie in piano.
2 Premere l’interruttore “ODO TRIP”, per cambiare il display del contachilometri
totale e parziale in contachilometri totale.
3 Spegnere l’interruttore di alimentazione.
4 Tenendo premuto l’interruttore “ODO TRIP”, portare l’interruttore di alimenta-zione su ON.
5 Mantenere premuto l’interruttore “ODO
TRIP” per 5 secondi circa, quindi rila- sciarlo quando il contachilometri totale inizia a lampeggiare.
L’aggiornamento è completo quando il conta-
chilometri totale torna normale dopo aver lampeggiato per 5 secondi circa.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-zata correttamente o che sia necessario
più tempo del normale per aggiornare il valore.• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h) • quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
 P.114
■Personalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. ( P.119)
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
AVVISO
■Display informazioni a basse tempe-
rature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente
basse, è possibile che la risposta del monitor del display sia lenta e che si verifi-chino ritardi nell’aggiornamento del dis-
play.
Ad esempio, si ha un ritardo tra un cambio marcia e la comparsa della gamma del cambio sul display. Questo ritardo
potrebbe portare il conducente a scalare nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con
rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e
i suoi componenti
●Se il termometro refrigerante del motore entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In
tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-
pletamente. ( P.489)
Uso dell’interruttore “ODO
TRIP”

1062-1. Quadro strumenti

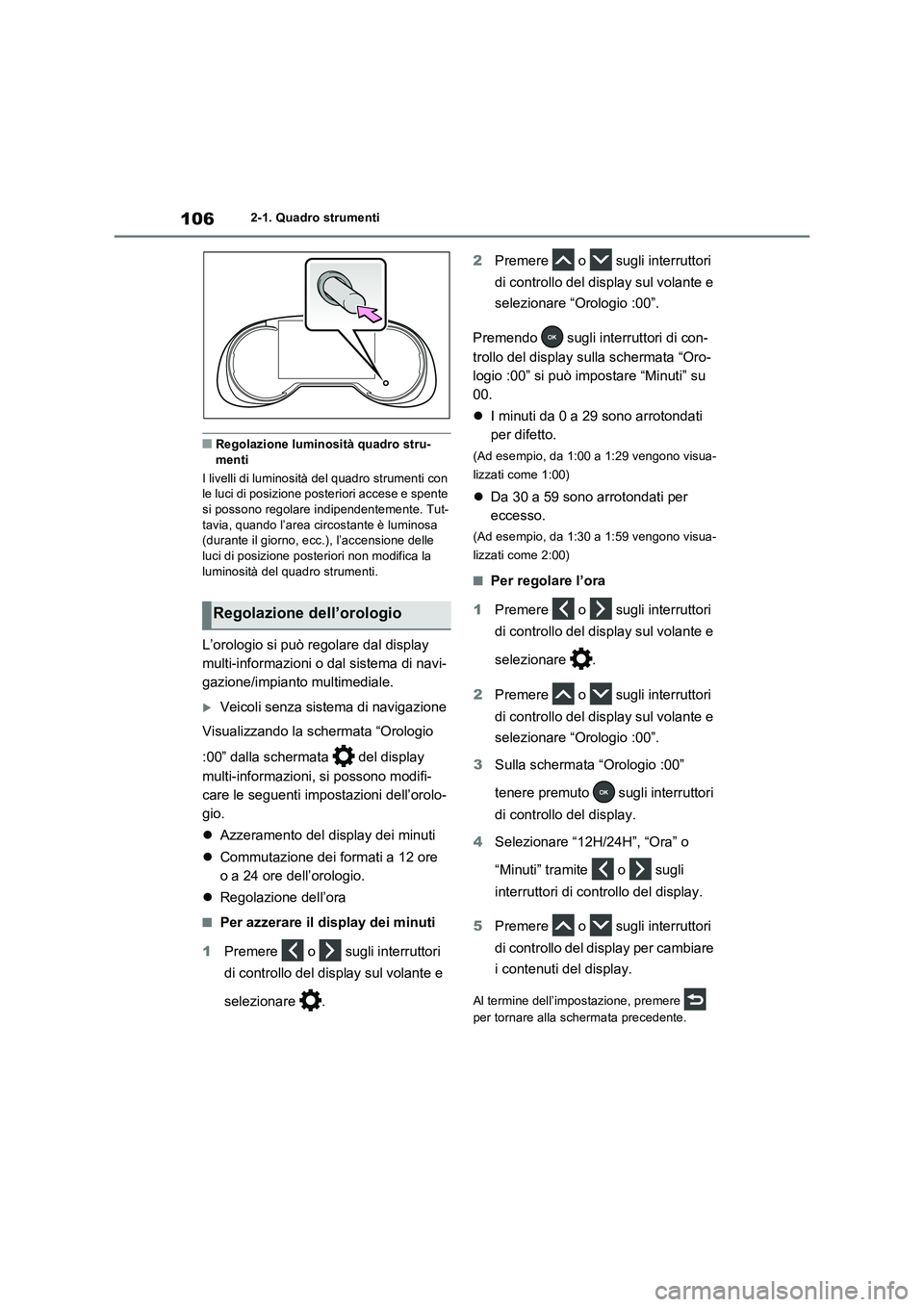

■Regolazione luminosità quadro stru-
menti
I livelli di luminosità del quadro strumenti con
le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut-
tavia, quando l’area circostante è luminosa
(durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la
luminosità del quadro strumenti.
L’orologio si può regolare dal display
multi-informazioni o dal sistema di navi-
gazione/impianto multimediale.
Veicoli senza sistema di navigazione
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
Azzeramento del display dei minuti
Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
Regolazione dell’ora
■Per azzerare il display dei minuti
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Regolazione dell’orologio
