TOYOTA RAV4 2023 Manuel du propriétaire (in French)

117
2

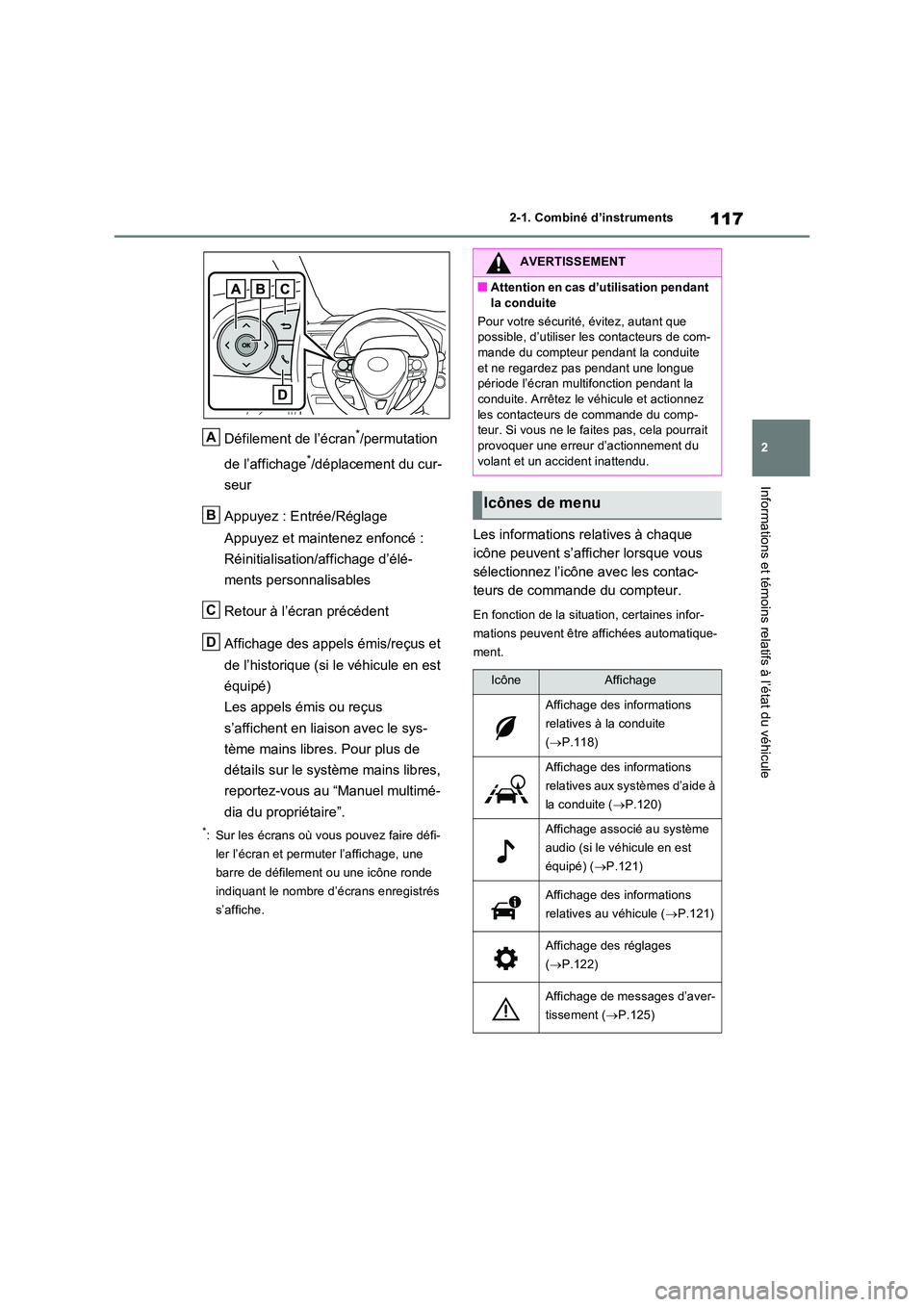

2-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Défilement de l’écran*/permutation
de l’affichage*/déplacement du cur-
seur
Appuyez : Entrée/Réglage
Appuyez et maintenez enfoncé :
Réinitialisation/affichage d’élé-
ments personnalisables
Retour à l’écran précédent
Affichage des appels émis/reçus et
de l’historique (si le véhicule en est
équipé)
Les appels émis ou reçus
s’affichent en liaison avec le sys-
tème mains libres. Pour plus de
détails sur le système mains libres,
reportez-vous au “Manuel multimé-
dia du propriétaire”.
*: Sur les écrans où vous pouvez faire défi-
ler l’écran et permuter l’affichage, une
barre de défilement ou une icône ronde
indiquant le nombre d’écrans enregistrés
s’affiche.
Les informations relatives à chaque
icône peuvent s’afficher lorsque vous
sélectionnez l’icône avec les contac-
teurs de commande du compteur.
En fonction de la situation, certaines infor-
mations peuvent être affichées automatique-
ment.
A
B
C
D
AVERTISSEMENT
■Attention en cas d’utilisation pendant
la conduite
Pour votre sécurité, évitez, autant que possible, d’utiliser les contacteurs de com-mande du compteur pendant la conduite
et ne regardez pas pendant une longue période l’écran multifonction pendant la conduite. Arrêtez le véhicule et actionnez
les contacteurs de commande du comp- teur. Si vous ne le faites pas, cela pourrait provoquer une erreur d’actionnement du
volant et un accident inattendu.
Icônes de menu
IcôneAffichage
Affichage des informations
relatives à la conduite
( P.118)
Affichage des informations
relatives aux systèmes d’aide à
la conduite ( P.120)
Affichage associé au système
audio (si le véhicule en est
équipé) ( P.121)
Affichage des informations
relatives au véhicule ( P.121)
Affichage des réglages
( P.122)
Affichage de messages d’aver-
tissement ( P.125)

1182-1. Combiné d’instruments

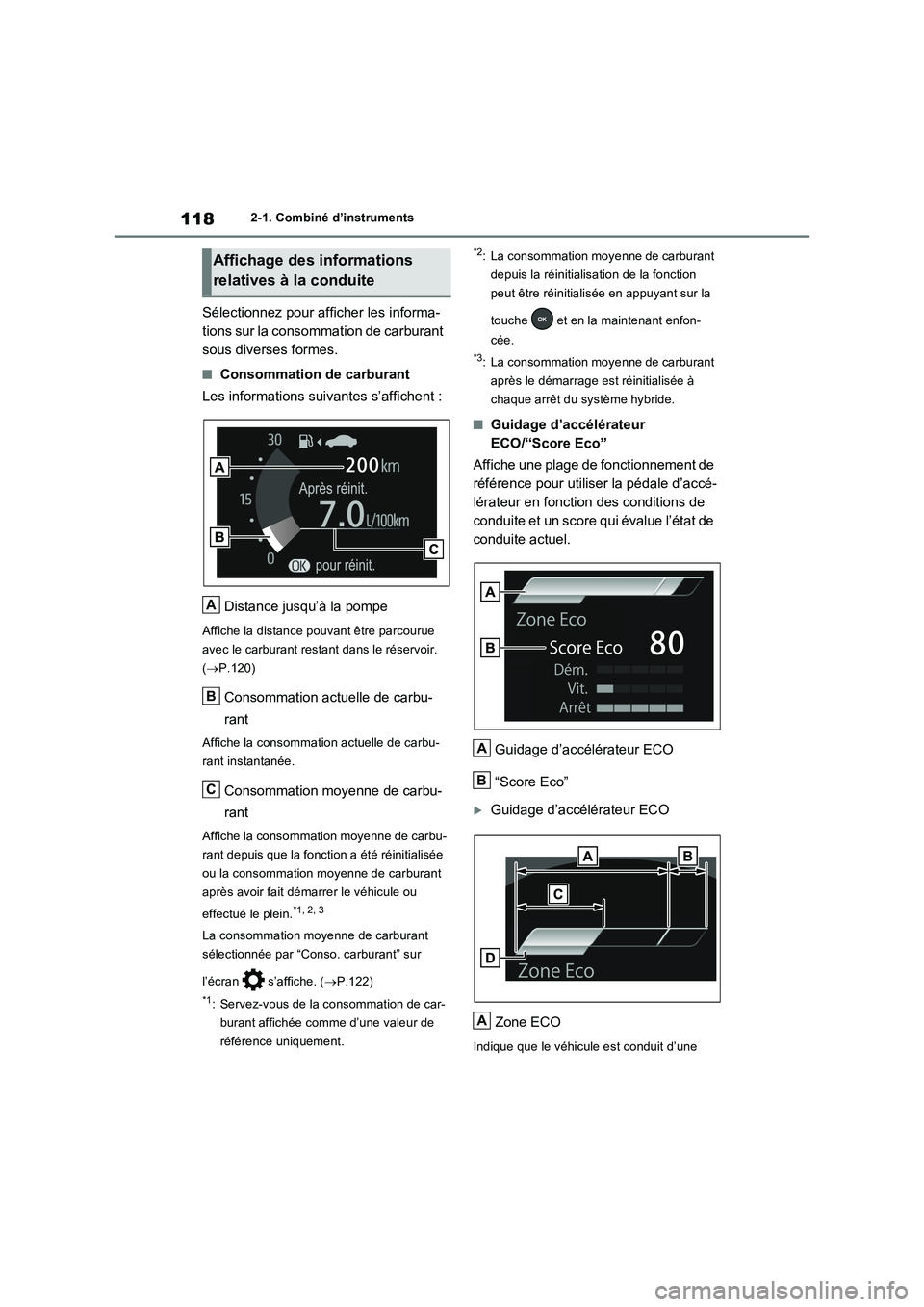

Sélectionnez pour afficher les informa-
tions sur la consommation de carburant
sous diverses formes.
■Consommation de carburant
Les informations suivantes s’affichent :
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
(P.120)
Consommation actuelle de carbu-
rant
Affiche la consommation actuelle de carbu-
rant instantanée.
Consommation moyenne de carbu-
rant
Affiche la consommation moyenne de carbu-
rant depuis que la fonction a été réinitialisée
ou la consommation moyenne de carburant
après avoir fait démarrer le véhicule ou
effectué le plein.
*1, 2, 3
La consommation moyenne de carburant
sélectionnée par “Conso. carburant” sur
l’écran s’affiche. (P.122)
*1: Servez-vous de la consommation de car-
burant affichée comme d’une valeur de
référence uniquement.
*2: La consommation moyenne de carburant
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation moyenne de carburant
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
■Guidage d’accélérateur
ECO/“Score Eco”
Affiche une plage de fonctionnement de
référence pour utiliser la pédale d’accé-
lérateur en fonction des conditions de
conduite et un score qui évalue l’état de
conduite actuel.
Guidage d’accélérateur ECO
“Score Eco”
Guidage d’accélérateur ECO
Zone ECO
Indique que le véhicule est conduit d’une
Affichage des informations
relatives à la conduite
A
B
C
A
B
A

119
2 2-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
façon respectueuse de l’environnement.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.).
Accélération actuelle
Plage de fonctionnement de réfé-
rence
Une zone s’affiche en bleu sous la zone Eco
et peut être utilisée comme plage de fonc-
tionnement de référence pour utiliser la
pédale d’accélérateur en fonction des condi-
tions de conduite, comme le démarrage et la
conduite.
L’affichage de guidage d’accélérateur ECO
change en fonction des conditions de
conduite, comme lorsque le véhicule
démarre ou lors de la conduite.
Il est plus facile de conduire d’une manière
respectueuse de l’environnement en se
basant sur l’affichage indiquant l’actionne-
ment de la pédale d’accélérateur et en res-
tant dans la plage de fonctionnement de
référence.
“Score Eco”
L’état de conduite pour les 3 situations
suivantes est évalué selon 5 niveaux :
Accélération régulière au démarrage
(“Dém.”), conduite sans accélération
soudaine (“Vit.”) et arrêt en douceur
(“Arrêt”). Chaque fois que le véhicule
est arrêté, un score s’affiche (le meil-
leur score étant 100 points).Score
“Dém.”
“Vit.”
“Arrêt”
3 situations s’affichent pour chaque icône
pendant la conduite.
Comment lire l’affichage de la barre :
Une fois le démarrage effectué, l’affichage
“Score Eco” ne démarre pas tant que la
vitesse du véhicule ne dépasse pas 30 km/h
(19 mph) environ.
Le “Score Eco” est réinitialisé à chaque fois
que le véhicule démarre pour lancer une
nouvelle évaluation.
Lorsque le système hybride s’arrête, le
score actuel total s’affiche.
*
*
: Le résultat s’affiche uniquement lorsque
“Score Eco” est sélectionné pour
“Résumé trajet”. (P.122)
B
C
D
ScoreAffichage de la barre
Non noté
Bas
Elevé
A
B
C
D

1202-1. Combiné d’instruments

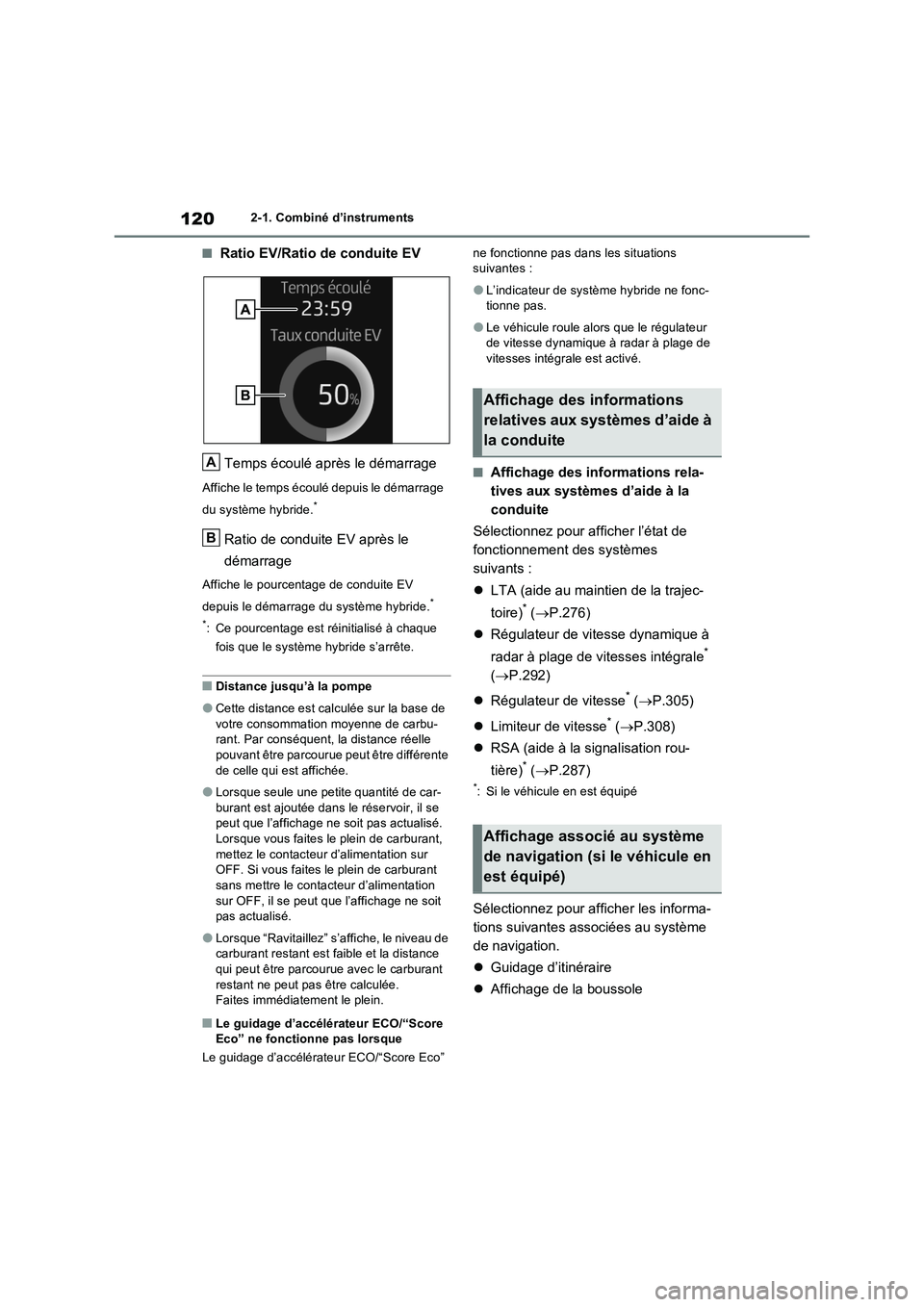

■Ratio EV/Ratio de conduite EV
Temps écoulé après le démarrage
Affiche le temps écoulé depuis le démarrage
du système hybride.
*
Ratio de conduite EV après le
démarrage
Affiche le pourcentage de conduite EV
depuis le démarrage du système hybride.
*
*
: Ce pourcentage est réinitialisé à chaque
fois que le système hybride s’arrête.
■Distance jusqu’à la pompe
●Cette distance est calculée sur la base de
votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle
pouvant être parcourue peut être différente
de celle qui est affichée.
●Lorsque seule une petite quantité de car-
burant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant,
mettez le contacteur d’alimentation sur
OFF. Si vous faites le plein de carburant
sans mettre le contacteur d’alimentation
sur OFF, il se peut que l’affichage ne soit
pas actualisé.
●Lorsque “Ravitaillez” s’affiche, le niveau de
carburant restant est faible et la distance
qui peut être parcourue avec le carburant
restant ne peut pas être calculée.
Faites immédiatement le plein.
■Le guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco” ne fonctionne pas dans les situations
suivantes :
●L’indicateur de système hybride ne fonc-
tionne pas.
●Le véhicule roule alors que le régulateur
de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
■Affichage des informations rela-
tives aux systèmes d’aide à la
conduite
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
LTA (aide au maintien de la trajec-
toire)
* (P.276)
Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale
*
(P.292)
Régulateur de vitesse
* (P.305)
Limiteur de vitesse
* (P.308)
RSA (aide à la signalisation rou-
tière)
* (P.287)
*: Si le véhicule en est équipé
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
Guidage d’itinéraire
Affichage de la boussole
A
B
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
de navigation (si le véhicule en
est équipé)

121
2 2-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule

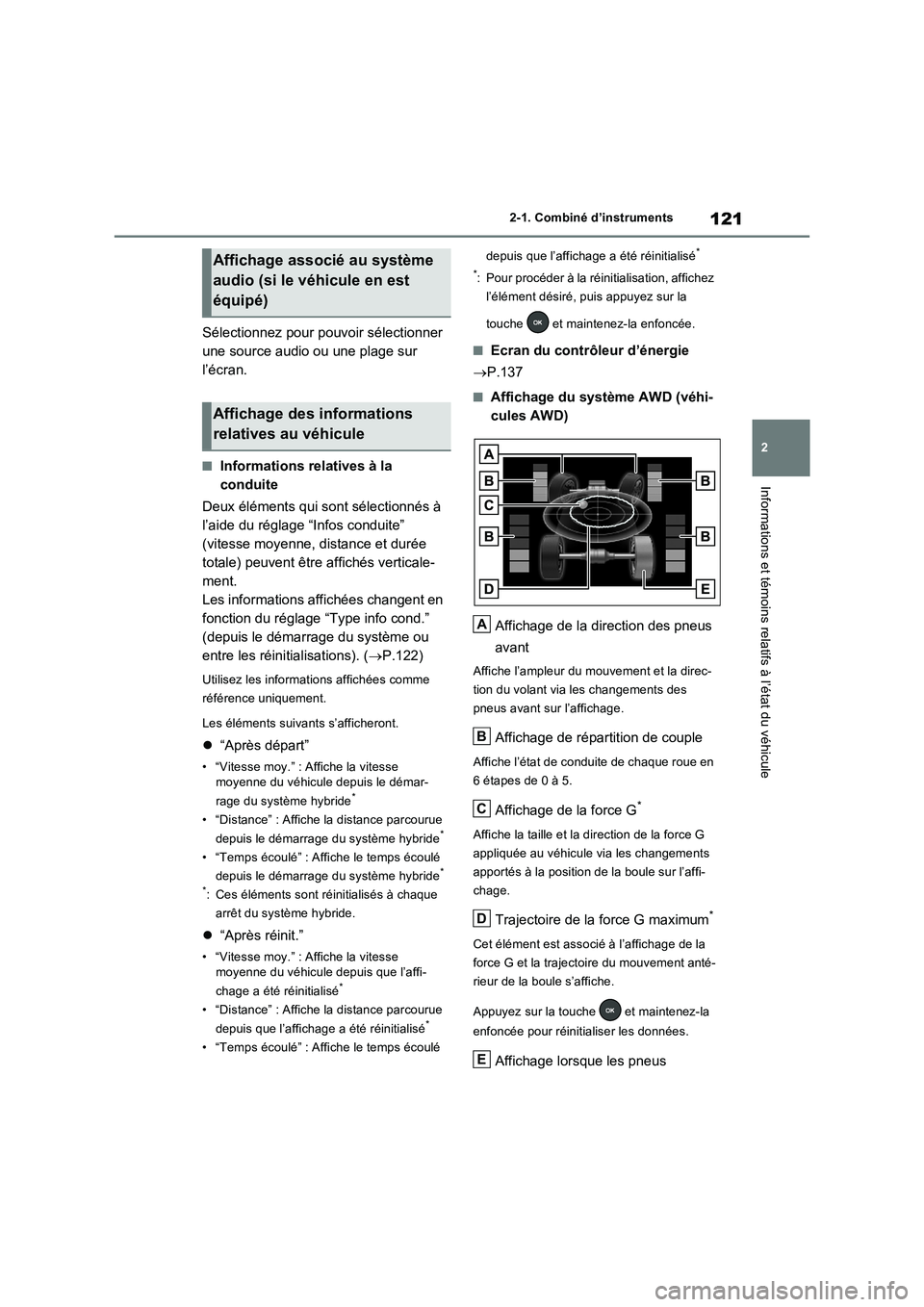

Sélectionnez pour pouvoir sélectionner
une source audio ou une plage sur
l’écran.
■Informations relatives à la
conduite
Deux éléments qui sont sélectionnés à
l’aide du réglage “Infos conduite”
(vitesse moyenne, distance et durée
totale) peuvent être affichés verticale-
ment.
Les informations affichées changent en
fonction du réglage “Type info cond.”
(depuis le démarrage du système ou
entre les réinitialisations). (P.122)
Utilisez les informations affichées comme
référence uniquement.
Les éléments suivants s’afficheront.
“Après départ”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis le démar-
rage du système hybride
*
• “Distance” : Affiche la distance parcourue
depuis le démarrage du système hybride*
• “Temps écoulé” : Affiche le temps écoulé
depuis le démarrage du système hybride*
*
: Ces éléments sont réinitialisés à chaque
arrêt du système hybride.
“Après réinit.”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis que l’affi-
chage a été réinitialisé
*
• “Distance” : Affiche la distance parcourue
depuis que l’affichage a été réinitialisé*
• “Temps écoulé” : Affiche le temps écoulé depuis que l’affichage a été réinitialisé
*
*
: Pour procéder à la réinitialisation, affichez
l’élément désiré, puis appuyez sur la
touche et maintenez-la enfoncée.
■Ecran du contrôleur d’énergie
P.137
■Affichage du système AWD (véhi-
cules AWD)
Affichage de la direction des pneus
avant
Affiche l’ampleur du mouvement et la direc-
tion du volant via les changements des
pneus avant sur l’affichage.
Affichage de répartition de couple
Affiche l’état de conduite de chaque roue en
6 étapes de 0 à 5.
Affichage de la force G*
Affiche la taille et la direction de la force G
appliquée au véhicule via les changements
apportés à la position de la boule sur l’affi-
chage.
Trajectoire de la force G maximum*
Cet élément est associé à l’affichage de la
force G et la trajectoire du mouvement anté-
rieur de la boule s’affiche.
Appuyez sur la touche et maintenez-la
enfoncée pour réinitialiser les données.
Affichage lorsque les pneus
Affichage associé au système
audio (si le véhicule en est
équipé)
Affichage des informations
relatives au véhicule
A
B
C
D
E

1222-1. Combiné d’instruments
patinent
Lorsqu’un pneu patine, son icône affichée
change de couleur et clignote.
*: Cet élément s’affiche uniquement lorsque
le mode de conduite est réglé sur le mode
sport.
Le schéma est fourni à titre d’exemple
et peut différer de l’image réellement
affichée sur l’écran multifonction.
Les réglages du véhicule et le contenu
affiché sur l’écran peuvent être modi-
fiés à l’aide des contacteurs de com-
mande du compteur.
■Procédure de réglage
1Appuyez sur ou des
contacteurs de commande du
compteur et sélectionnez .
2Appuyez sur ou des
contacteurs de commande du
compteur et sélectionnez l’élément
souhaité.
• Si la fonction est activée et désacti-
vée ou que le volume, etc. est modi-
fié sur l’écran de réglage, le réglage
change à chaque fois que vous
appuyez sur .
• Pour les fonctions qui permettent de
sélectionner les contenus de fonc-
tionnement, d’affichage, etc., l’écran
de réglage s’affiche en appuyant sur
la touche et en la maintenant
enfoncée. Lorsque l’écran de
réglage est affiché, sélectionnez le
réglage ou la valeur souhaitée
(heure, etc.) à l’aide de la touche
.3Après avoir modifié les réglages,
appuyez sur des contacteurs de
commande du compteur.
■“Horloge :00” (si le véhicule en
est équipé) ()P.108
Sélectionnez pour définir le réglage de
la montre de bord.
■ LTA (aide au maintien de la
trajectoire) (si le véhicule en est
équipé) (P.276)
Sélectionnez pour définir les éléments
suivants.
“Maintien centre”
Sélectionnez pour activer/désactiver la fonc-
tion de centrage dans la file.
“Sensibil.”
Sélectionnez pour régler la sensibilité de
l’avertissement de sortie de file.
“Avertiss.roulis”
Sélectionnez pour activer/désactiver l’aver-
tissement de louvoiement du véhicule.
“Sensib. roulis”
Sélectionnez pour régler la sensibilité de
l’avertissement de louvoiement du véhicule.
■ PCS (système de sécurité
préventive) (si le véhicule en est
équipé) (P.264)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du système
PCS
Sélectionnez pour activer/désactiver le sys-
tème de sécurité préventive.
“Délai avert”
Sélectionnez pour modifier le délai d’avertis-
sement de sécurité préventive.
Affichage des réglages

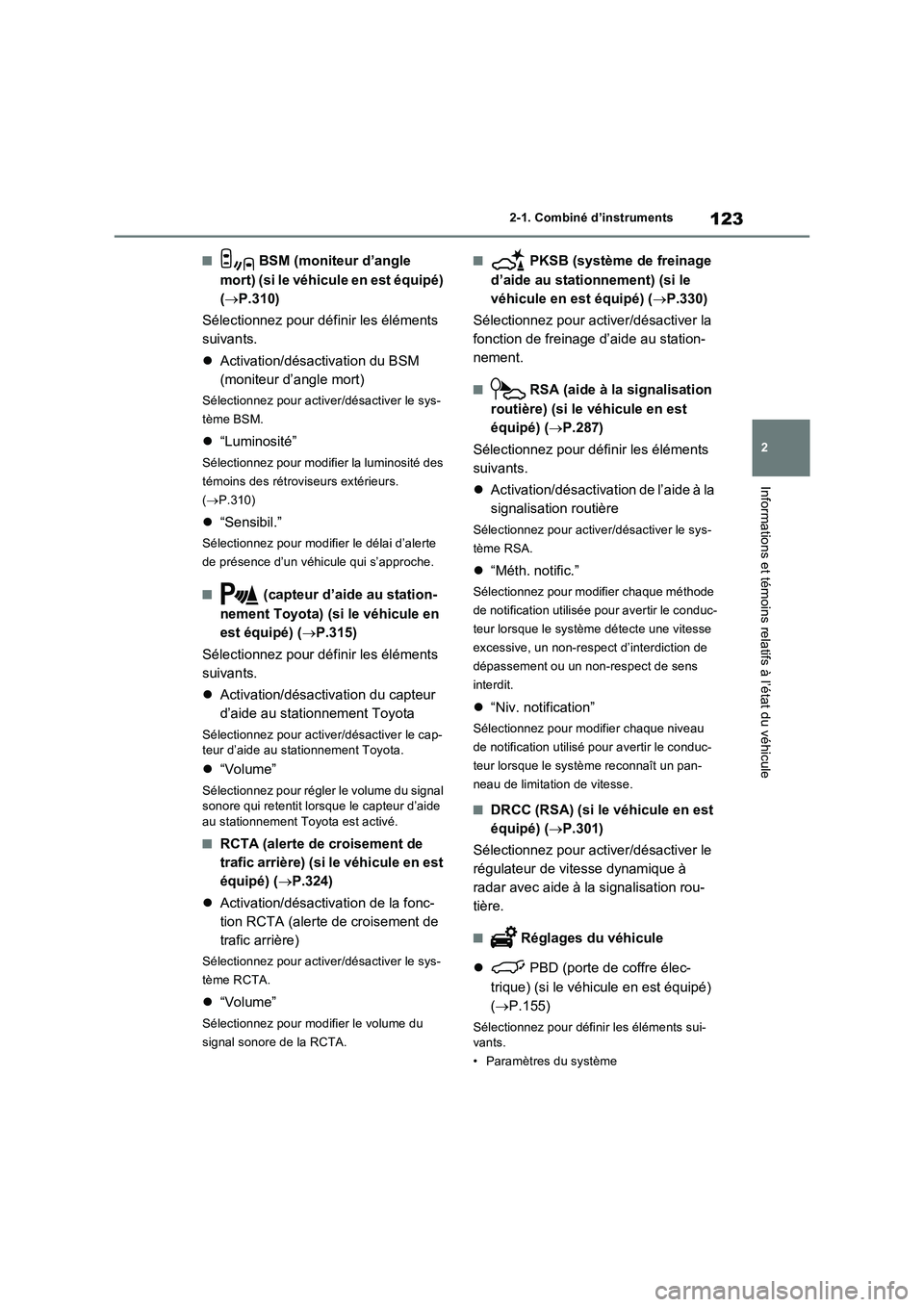

123
2 2-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
■ BSM (moniteur d’angle
mort) (si le véhicule en est équipé)
(P.310)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du BSM
(moniteur d’angle mort)
Sélectionnez pour activer/désactiver le sys-
tème BSM.
“Luminosité”
Sélectionnez pour modifier la luminosité des
témoins des rétroviseurs extérieurs.
(P.310)
“Sensibil.”
Sélectionnez pour modifier le délai d’alerte
de présence d’un véhicule qui s’approche.
■ (capteur d’aide au station-
nement Toyota) (si le véhicule en
est équipé) (P.315)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation du capteur
d’aide au stationnement Toyota
Sélectionnez pour activer/désactiver le cap-
teur d’aide au stationnement Toyota.
“Volume”
Sélectionnez pour régler le volume du signal
sonore qui retentit lorsque le capteur d’aide
au stationnement Toyota est activé.
■RCTA (alerte de croisement de
trafic arrière) (si le véhicule en est
équipé) (P.324)
Activation/désactivation de la fonc-
tion RCTA (alerte de croisement de
trafic arrière)
Sélectionnez pour activer/désactiver le sys-
tème RCTA.
“Volume”
Sélectionnez pour modifier le volume du
signal sonore de la RCTA.
■ PKSB (système de freinage
d’aide au stationnement) (si le
véhicule en est équipé) (P.330)
Sélectionnez pour activer/désactiver la
fonction de freinage d’aide au station-
nement.
■ RSA (aide à la signalisation
routière) (si le véhicule en est
équipé) (P.287)
Sélectionnez pour définir les éléments
suivants.
Activation/désactivation de l’aide à la
signalisation routière
Sélectionnez pour activer/désactiver le sys-
tème RSA.
“Méth. notific.”
Sélectionnez pour modifier chaque méthode
de notification utilisée pour avertir le conduc-
teur lorsque le système détecte une vitesse
excessive, un non-respect d’interdiction de
dépassement ou un non-respect de sens
interdit.
“Niv. notification”
Sélectionnez pour modifier chaque niveau
de notification utilisé pour avertir le conduc-
teur lorsque le système reconnaît un pan-
neau de limitation de vitesse.
■DRCC (RSA) (si le véhicule en est
équipé) (P.301)
Sélectionnez pour activer/désactiver le
régulateur de vitesse dynamique à
radar avec aide à la signalisation rou-
tière.
■ Réglages du véhicule
 PBD (porte de coffre élec-
trique) (si le véhicule en est équipé)
(P.155)
Sélectionnez pour définir les éléments sui-
vants.
• Paramètres du système

1242-1. Combiné d’instruments
Sélectionnez pour activer/désactiver le sys-
tème de porte de coffre électrique.
• “Mains libres”
*
Sélectionnez pour activer/désactiver la porte
de coffre électrique sans contact.
• “Régl. ouvert.”
Sélectionnez la position ouverte lorsque la
porte de coffre électrique est complètement
ouverte.
•“Volume”
Sélectionnez pour régler le volume du signal
sonore qui retentit lorsque le système de
porte de coffre électrique fonctionne.
*: Véhicules avec porte de coffre électrique
sans contact
“TPWS” (système de détection de
pression des pneus) (si le véhicule
en est équipé) (P.416)
• “Régler la pression”
Sélectionnez pour initialiser le système de
détection de pression des pneus.
• “Changer jeu roues”
Sélectionnez pour modifier l’ensemble de
codes d’identification du capteur du système
de détection de pression des pneus. Pour
activer cette fonction, un deuxième
ensemble de codes d’identification du cap-
teur du système de détection de pression
des pneus doit être enregistré par un
concessionnaire ou un réparateur Toyota
agréé ou par tout autre réparateur qualifié.
Pour plus d’informations sur la modification
de l’ensemble de codes d’identification enre-
gistré, contactez un concessionnaire ou un
réparateur Toyota agréé, ou tout autre répa-
rateur qualifié.
“Rap sge ar” (P.148)
Sélectionnez pour activer/désactiver la fonc-
tion de rappel de siège arrière.
■ Réglages
“Langue”
Sélectionnez pour modifier la langue de
l’écran multifonction.
“Unités”
Sélectionnez pour modifier les unités de
mesure affichées.
“Combiné instr.” (écran 7 pouces)
Sélectionnez pour modifier l’affichage du
compteur de vitesse.
 (Témoin EV) (P.79)
Sélectionnez pour activer/désactiver le
témoin EV.
 (Réglages de l’affichage des
informations relatives à la conduite)
Sélectionnez pour définir les éléments sui-
vants.
• “Syst.hybride”
Sélectionnez pour activer/désactiver le gui-
dage d’accélérateur ECO (P.118).
• “Conso. carburant”
Sélectionnez pour faire passer l’affichage
sur Consommation de carburant (P.118).
 (Réglages audio) (si le véhicule
en est équipé)
Sélectionnez pour activer/désactiver l’écran
.
 (Réglages de l’affichage des
informations relatives au véhicule)
• “Contenu affich.”
Sélectionnez pour définir les éléments sui-
vants.
“Monit. Énergie” :
Sélectionnez pour activer/désactiver l’écran
du contrôleur d’énergie (P.137).
AWD (véhicules AWD) :
Sélectionnez pour activer/désactiver l’affi-
chage du système AWD (P.121).
• “Type info cond.”
Sélectionnez pour modifier l’affichage du
type d’informations relatives à la conduite

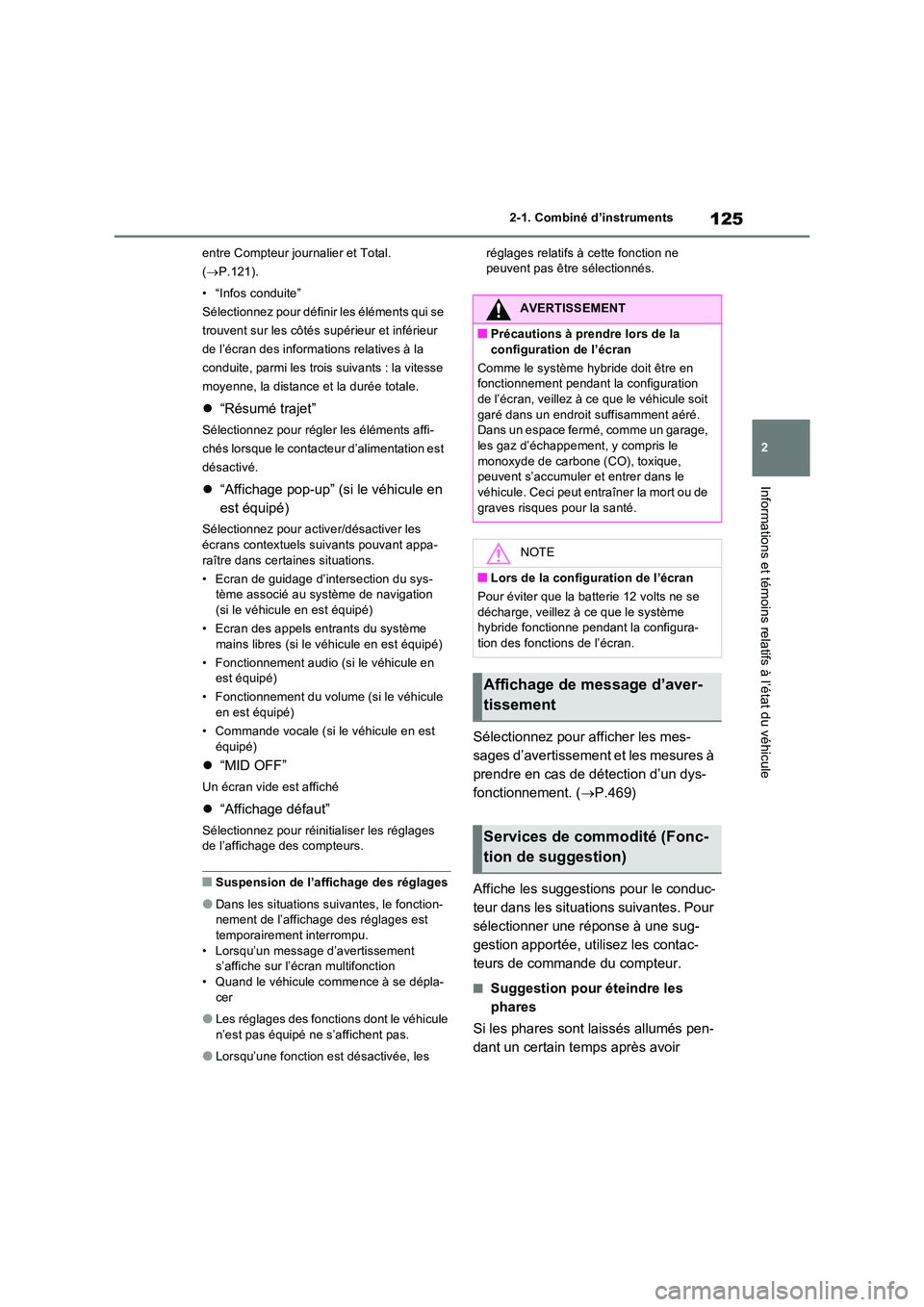

125
2
2-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
entre Compteur journalier et Total.
( P.121).
• “Infos conduite”
Sélectionnez pour définir les éléments qui se
trouvent sur les côtés supérieur et inférieur
de l’écran des informations relatives à la
conduite, parmi les trois suivants : la vitesse
moyenne, la distance et la durée totale.
 “Résumé trajet”
Sélectionnez pour régler les éléments affi-
chés lorsque le contacteur d’alimentation est
désactivé.
 “Affichage pop-up” (si le véhicule en
est équipé)
Sélectionnez pour activer/désactiver les écrans contextuels suivants pouvant appa-
raître dans certaines situations.
• Ecran de guidage d’intersection du sys- tème associé au système de navigation (si le véhicule en est équipé)
• Ecran des appels entrants du système
mains libres (si le véhicule en est équipé)
• Fonctionnement audio (si le véhicule en est équipé)
• Fonctionnement du volume (si le véhicule en est équipé)
• Commande vocale (si le véhicule en est
équipé)
 “MID OFF”
Un écran vide est affiché
“Affichage défaut”
Sélectionnez pour réinitialiser les réglages de l’affichage des compteurs.
■Suspension de l’affichage des réglages
●Dans les situations suivantes, le fonction-nement de l’affichage des réglages est temporairement interrompu.
• Lorsqu’un message d’avertissement s’affiche sur l’écran multifonction• Quand le véhicule commence à se dépla-
cer
●Les réglages des foncti ons dont le véhicule
n’est pas équipé ne s’affichent pas.
●Lorsqu’une fonction est désactivée, les
réglages relatifs à cette fonction ne peuvent pas être sélectionnés.
Sélectionnez pour afficher les mes-
sages d’avertissement et les mesures à
prendre en cas de détection d’un dys-
fonctionnement. ( P.469)
Affiche les suggestions pour le conduc-
teur dans les situations suivantes. Pour
sélectionner une réponse à une sug-
gestion apportée, utilisez les contac-
teurs de commande du compteur.
■Suggestion pour éteindre les
phares
Si les phares sont laissés allumés pen-
dant un certain temps après avoir
AVERTISSEMENT
■Précautions à prendre lors de la
configuration de l’écran
Comme le système hybride doit être en fonctionnement pendant la configuration de l’écran, veillez à ce que le véhicule soit
garé dans un endroit suffisamment aéré. Dans un espace fermé, comme un garage, les gaz d’échappement, y compris le
monoxyde de carbone (CO), toxique, peuvent s’accumuler et entrer dans le véhicule. Ceci peut entraîner la mort ou de
graves risques pour la santé.
NOTE
■Lors de la configuration de l’écran
Pour éviter que la batterie 12 volts ne se
décharge, veillez à ce que le système hybride fonctionne pendant la configura-tion des fonctions de l’écran.
Affichage de message d’aver-
tissement
Services de commodité (Fonc-
tion de suggestion)

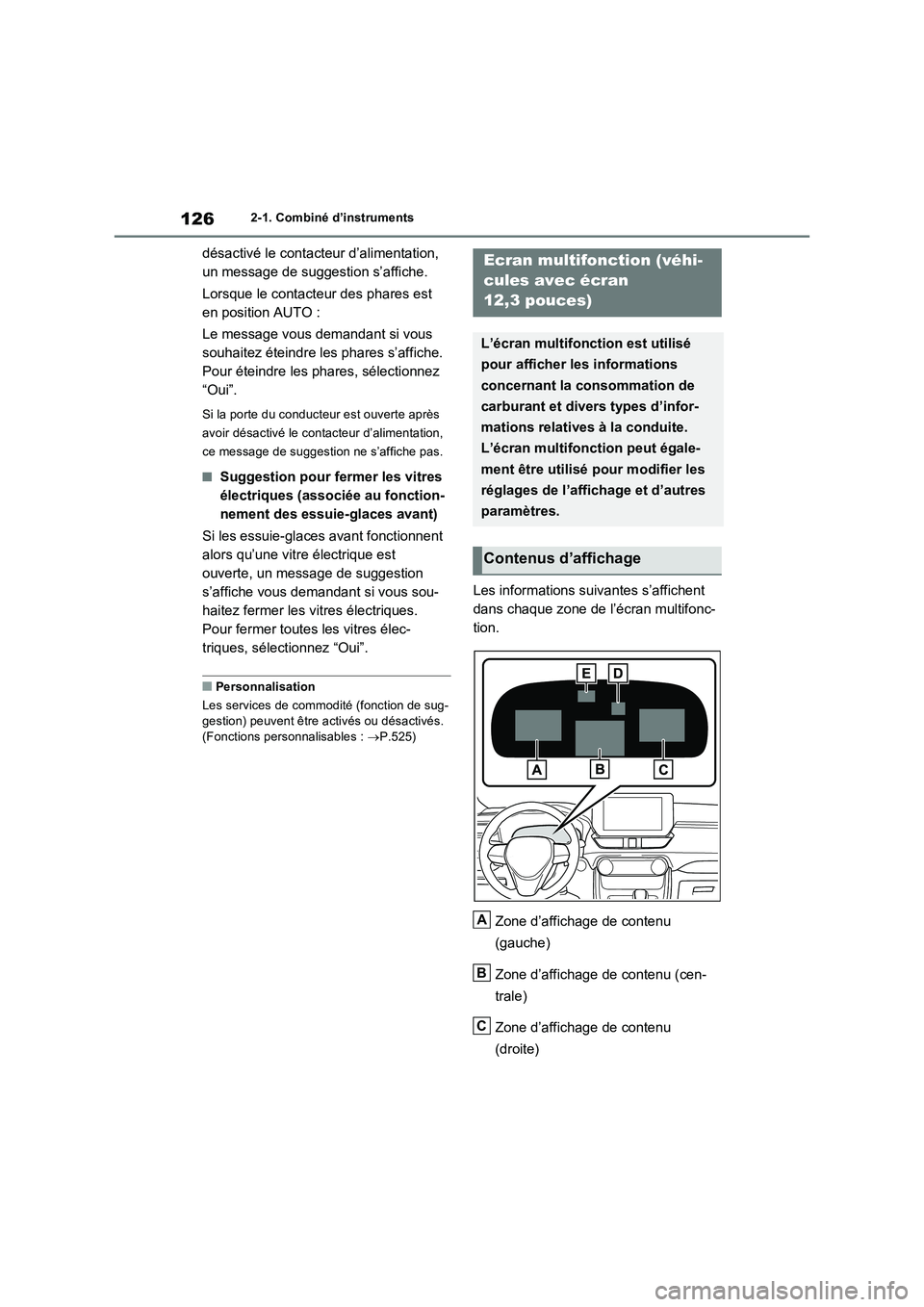

1262-1. Combiné d’instruments
désactivé le contacteur d’alimentation,
un message de suggestion s’affiche.
Lorsque le contacteur des phares est
en position AUTO :
Le message vous demandant si vous
souhaitez éteindre les phares s’affiche.
Pour éteindre les phares, sélectionnez
“Oui”.
Si la porte du conducteur est ouverte après
avoir désactivé le contacteur d’alimentation,
ce message de suggestion ne s’affiche pas.
■Suggestion pour fermer les vitres
électriques (associée au fonction-
nement des essuie-glaces avant)
Si les essuie-glaces avant fonctionnent
alors qu’une vitre électrique est
ouverte, un message de suggestion
s’affiche vous demandant si vous sou-
haitez fermer les vitres électriques.
Pour fermer toutes les vitres élec-
triques, sélectionnez “Oui”.
■Personnalisation
Les services de commodité (fonction de sug-
gestion) peuvent être activés ou désactivés.
(Fonctions personnalisables : P.525)
Les informations suivantes s’affichent
dans chaque zone de l’écran multifonc-
tion.
Zone d’affichage de contenu
(gauche)
Zone d’affichage de contenu (cen-
trale)
Zone d’affichage de contenu
(droite)
Ecran multifonction (véhi-
cules avec écran
12,3 pouces)
L’écran multifonction est utilisé
pour afficher les informations
concernant la consommation de
carburant et divers types d’infor-
mations relatives à la conduite.
L’écran multifonction peut égale-
ment être utilisé pour modifier les
réglages de l’affichage et d’autres
paramètres.
Contenus d’affichage
A
B
C
