TOYOTA RAV4 HYBRID 2015 Kezelési útmutató (in Hungarian)

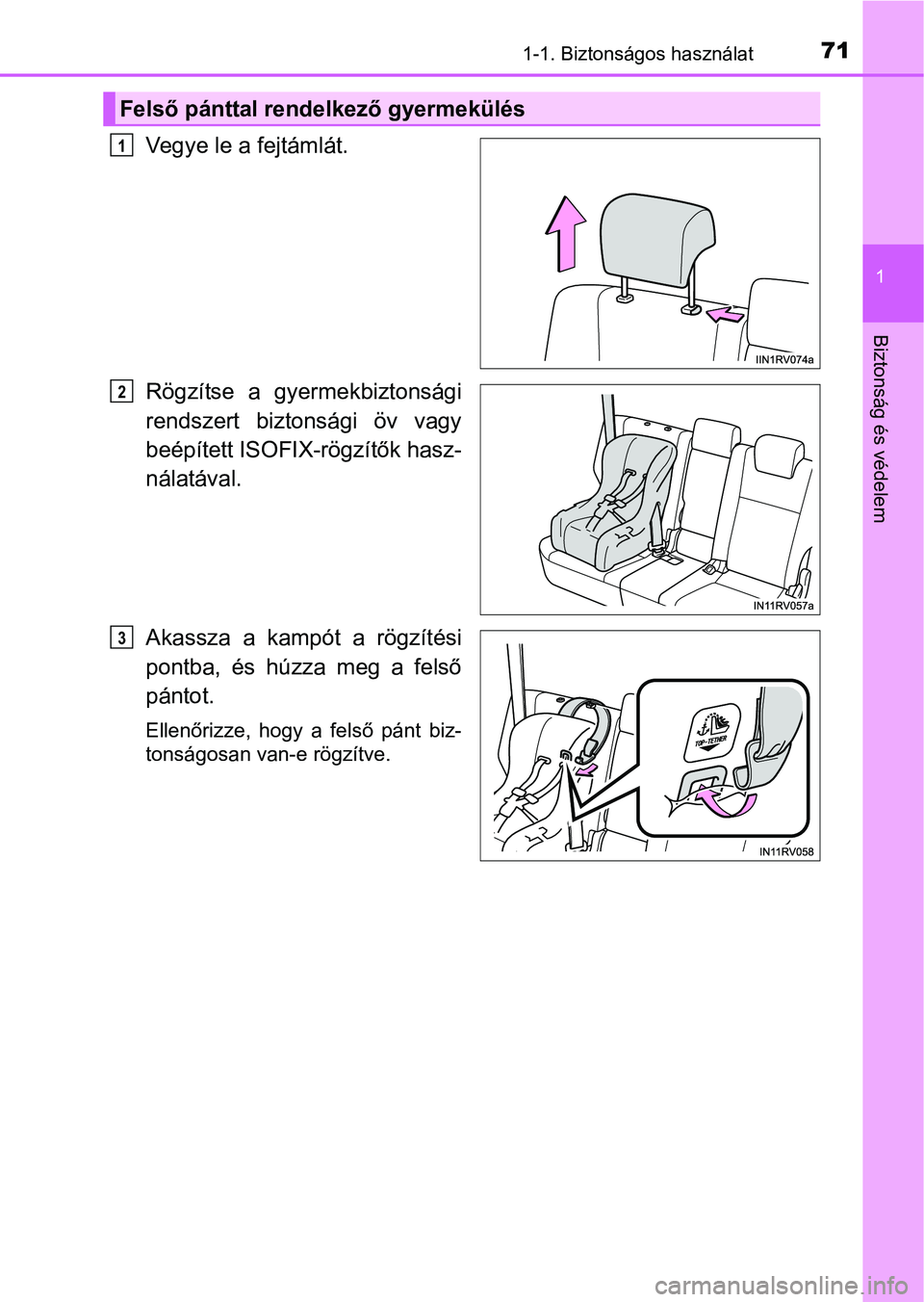

711-1. Biztonságos használat
1
Biztonság és védelem
Vegye le a fejtámlát.
Rögzítse a gyermekbiztonsági
rendszert biztonsági öv vagy
beépített ISOFIX-rögzítők hasz-
nálatával.
Akassza a kampót a rögzítési
pontba, és húzza meg a felső
pántot.
Ellenőrizze, hogy a felső pánt biz-
tonságosan van-e rögzítve.
Felső pánttal rendelkező gyermekülés
1
2
3

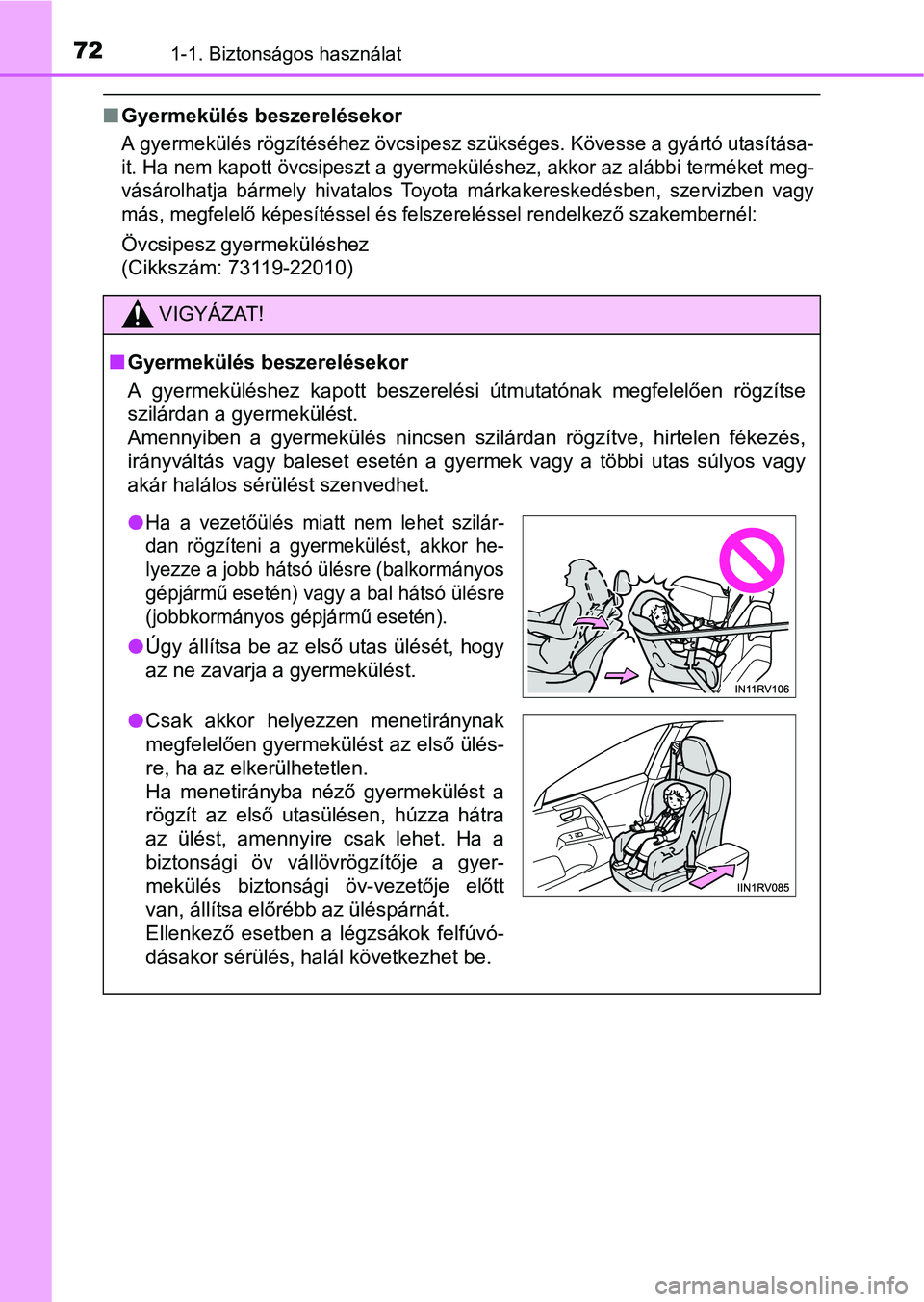

721-1. Biztonságos használat
Gyermekülés beszerelésekor
A gyermekülés rögzítéséhez övcsipesz szükséges. Kövesse a gyártó utasítása-
it. Ha nem kapott övcsipeszt a gyermeküléshez, akkor az alábbi terméket meg-
vásárolhatja bármely hivatalos Toyota márkakereskedésben, szervizben vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél:
Övcsipesz gyermeküléshez
(Cikkszám: 73119-22010)
VIGYÁZAT!
Gyermekülés beszerelésekor
A gyermeküléshez kapott beszerelési útmutatónak megfelelően rögzítse
szilárdan a gyermekülést.
Amennyiben a gyermekülés nincsen szilárdan rögzítve, hirtelen fékezés,
irányváltás vagy baleset esetén a gyermek vagy a többi utas súlyos vagy
akár halálos sérülést szenvedhet.
Ha a vezetőülés miatt nem lehet szilár-
dan rögzíteni a gyermekülést, akkor he-
lyezze a jobb hátsó ülésre (balkormányos
gépjármű esetén) vagy a bal hátsó ülésre
(jobbkormányos gépjármű esetén).
Úgy állítsa be az első utas ülését, hogy
az ne zavarja a gyermekülést.
Csak akkor helyezzen menetiránynak
megfelelően gyermekülést az első ülés-
re, ha az elkerülhetetlen.
Ha menetirányba néző gyermekülést a
rögzít az első utasülésen, húzza hátra
az ülést, amennyire csak lehet. Ha a
biztonsági öv vállövrögzítője a gyer-
mekülés biztonsági öv-vezetője előtt
van, állítsa előrébb az üléspárnát.
Ellenkező esetben a légzsákok felfúvó-
dásakor sérülés, halál következhet be.

731-1. Biztonságos használat
1
Biztonság és védelem
VIGYÁZAT!
Gyermekülés beszerelésekor
Soha ne helyezzen menetiránynak hát-
tal fordított gyermekülést az első utas-
ülésre, ha az utasoldali légzsák kézi
működtetésű kapcsolója ON (bekap-
csolva) állásban van. (51. o.)
Baleset esetén a gyorsan felfúvódó első
utasoldali légzsák a gyermek súlyos sé-
rülését vagy halálát okozhatja.

Az utasoldali napellenzőn matricák talál-
hatók, amelyek az utasoldali első ülésen
menetiránynak háttal rögzített gyermek-
ülés alkalmazásának tilalmára figyel-
meztetnek.
A matricák részletei az alábbi ábrán lát-
hatóak.

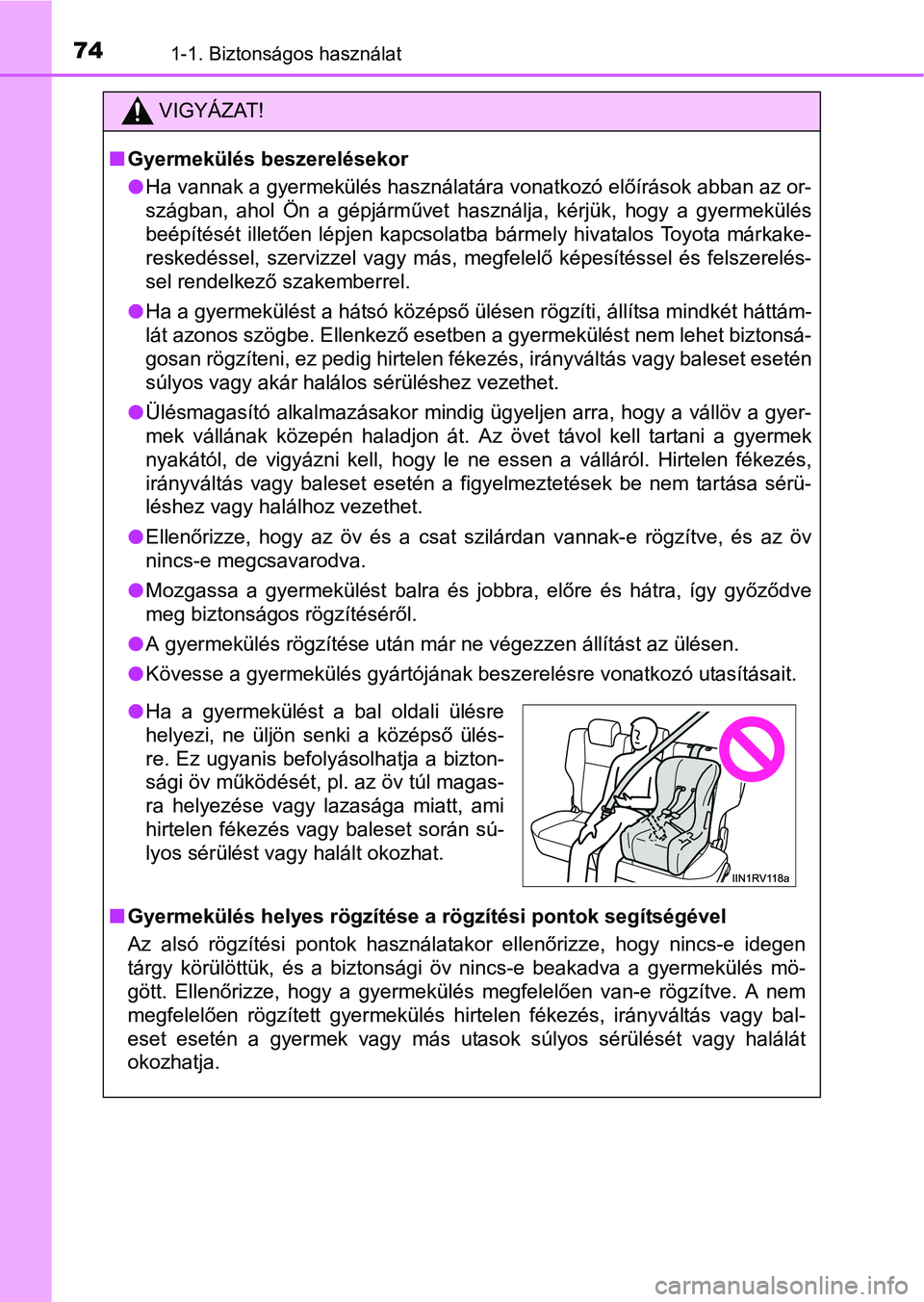

741-1. Biztonságos használat
VIGYÁZAT!
Gyermekülés beszerelésekor
Ha vannak a gyermekülés használatára vonatkozó előírások abban az or-
szágban, ahol Ön a gépjárművet használja, kérjük, hogy a gyermekülés
beépítését illetően lépjen kapcsolatba bármely hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más, megfelelő képesítéssel és felszerelés-
sel rendelkező szakemberrel.
Ha a gyermekülést a hátsó középső ülésen rögzíti, állítsa mindkét háttám-
lát azonos szögbe. Ellenkező esetben a gyermekülést nem lehet biztonsá-
gosan rögzíteni, ez pedig hirtelen fékezés, irányváltás vagy baleset esetén
súlyos vagy akár halálos sérüléshez vezethet.
Ülésmagasító alkalmazásakor mindig ügyeljen arra, hogy a vállöv a gyer-
mek vállának közepén haladjon át. Az övet távol kell tartani a gyermek
nyakától, de vigyázni kell, hogy le ne essen a válláról. Hirtelen fékezés,
irányváltás vagy baleset esetén a figyelmeztetések be nem tartása sérü-
léshez vagy halálhoz vezethet.
Ellenőrizze, hogy az öv és a csat szilárdan vannak-e rögzítve, és az öv
nincs-e megcsavarodva.
Mozgassa a gyermekülést balra és jobbra, előre és hátra, így győződve
meg biztonságos rögzítéséről.
A gyermekülés rögzítése után már ne végezzen állítást az ülésen.
Kövesse a gyermekülés gyártójának beszerelésre vonatkozó utasításait.
Gyermekülés helyes rögzítése a rögzítési pontok segítségével
Az alsó rögzítési pontok használatakor ellenőrizze, hogy nincs-e idegen
tárgy körülöttük, és a biztonsági öv nincs-e beakadva a gyermekülés mö-
gött. Ellenőrizze, hogy a gyermekülés megfelelően van-e rögzítve. A nem
megfelelően rögzített gyermekülés hirtelen fékezés, irányváltás vagy bal-
eset esetén a gyermek vagy más utasok súlyos sérülését vagy halálát
okozhatja.
Ha a gyermekülést a bal oldali ülésre
helyezi, ne üljön senki a középső ülés-
re. Ez ugyanis befolyásolhatja a bizton-
sági öv működését, pl. az öv túl magas-
ra helyezése vagy lazasága miatt, ami
hirtelen fékezés vagy baleset során sú-
lyos sérülést vagy halált okozhat.

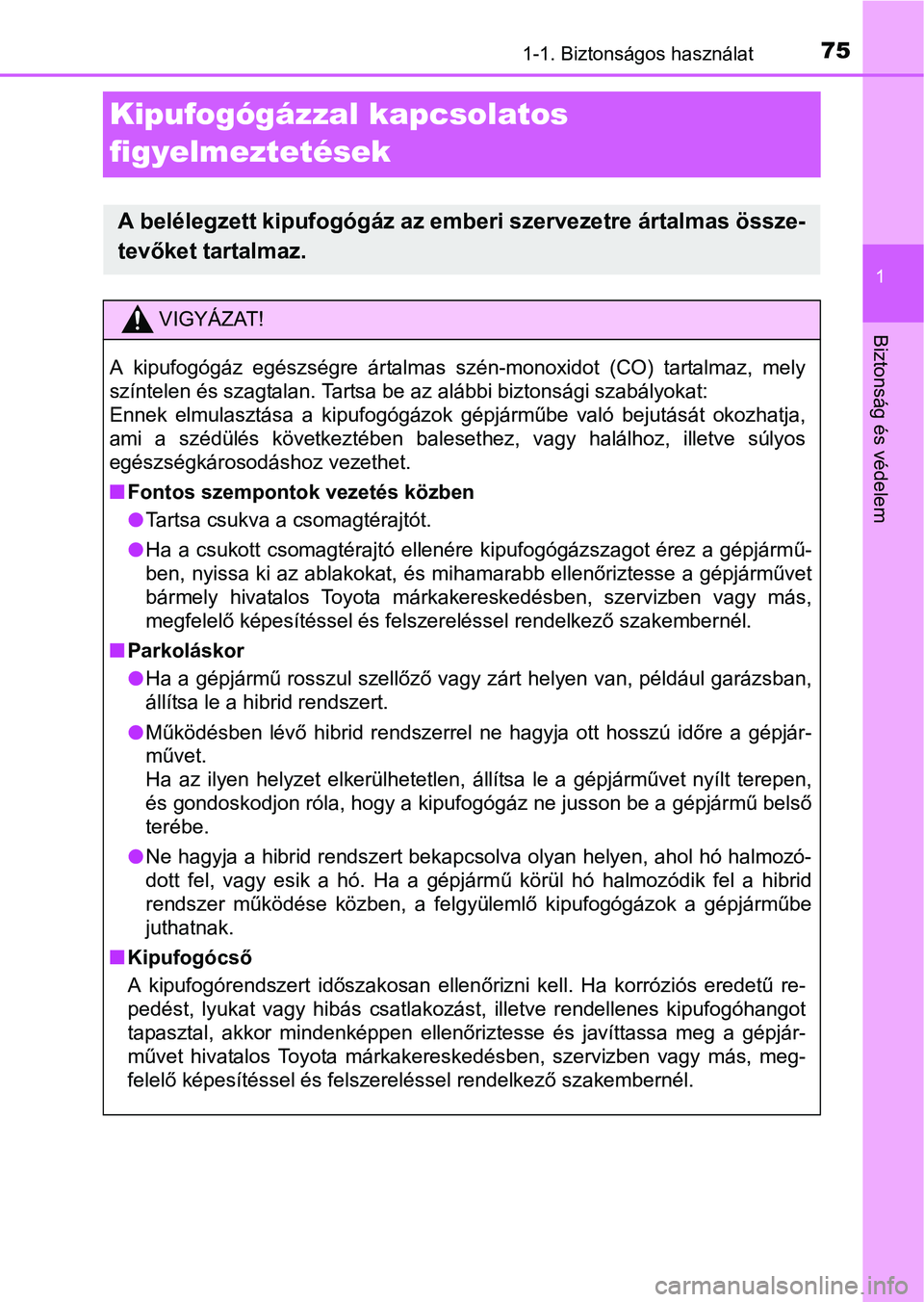

751-1. Biztonságos használat
1
Biztonság és védelem
Kipufogógázzal kapcsolatos
figyelmeztetések
A belélegzett kipufogógáz az emberi szervezetre ártalmas össze-
tevőket tartalmaz.
VIGYÁZAT!
A kipufogógáz egészségre ártalmas szén-monoxidot (CO) tartalmaz, mely
színtelen és szagtalan. Tartsa be az alábbi biztonsági szabályokat:
Ennek elmulasztása a kipufogógázok gépjárműbe való bejutását okozhatja,
ami a szédülés következtében balesethez, vagy halálhoz, illetve súlyos
egészségkárosodáshoz vezethet.
Fontos szempontok vezetés közben
Tartsa csukva a csomagtérajtót.
Ha a csukott csomagtérajtó ellenére kipufogógázszagot érez a gépjármű-
ben, nyissa ki az ablakokat, és mihamarabb ellenőriztesse a gépjárművet
bármely hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
Parkoláskor
Ha a gépjármű rosszul szellőző vagy zárt helyen van, például garázsban,
állítsa le a hibrid rendszert.
Működésben lévő hibrid rendszerrel ne hagyja ott hosszú időre a gépjár-
művet.
Ha az ilyen helyzet elkerülhetetlen, állítsa le a gépjárművet nyílt terepen,
és gondoskodjon róla, hogy a kipufogógáz ne jusson be a gépjármű belső
terébe.
Ne hagyja a hibrid rendszert bekapcsolva olyan helyen, ahol hó halmozó-
dott fel, vagy esik a hó. Ha a gépjármű körül hó halmozódik fel a hibrid
rendszer működése közben, a felgyülemlő kipufogógázok a gépjárműbe
juthatnak.
Kipufogócső
A kipufogórendszert időszakosan ellenőrizni kell. Ha korróziós eredetű re-
pedést, lyukat vagy hibás csatlakozást, illetve rendellenes kipufogóhangot
tapasztal, akkor mindenképpen ellenőriztesse és javíttassa meg a gépjár-
művet hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakembernél.

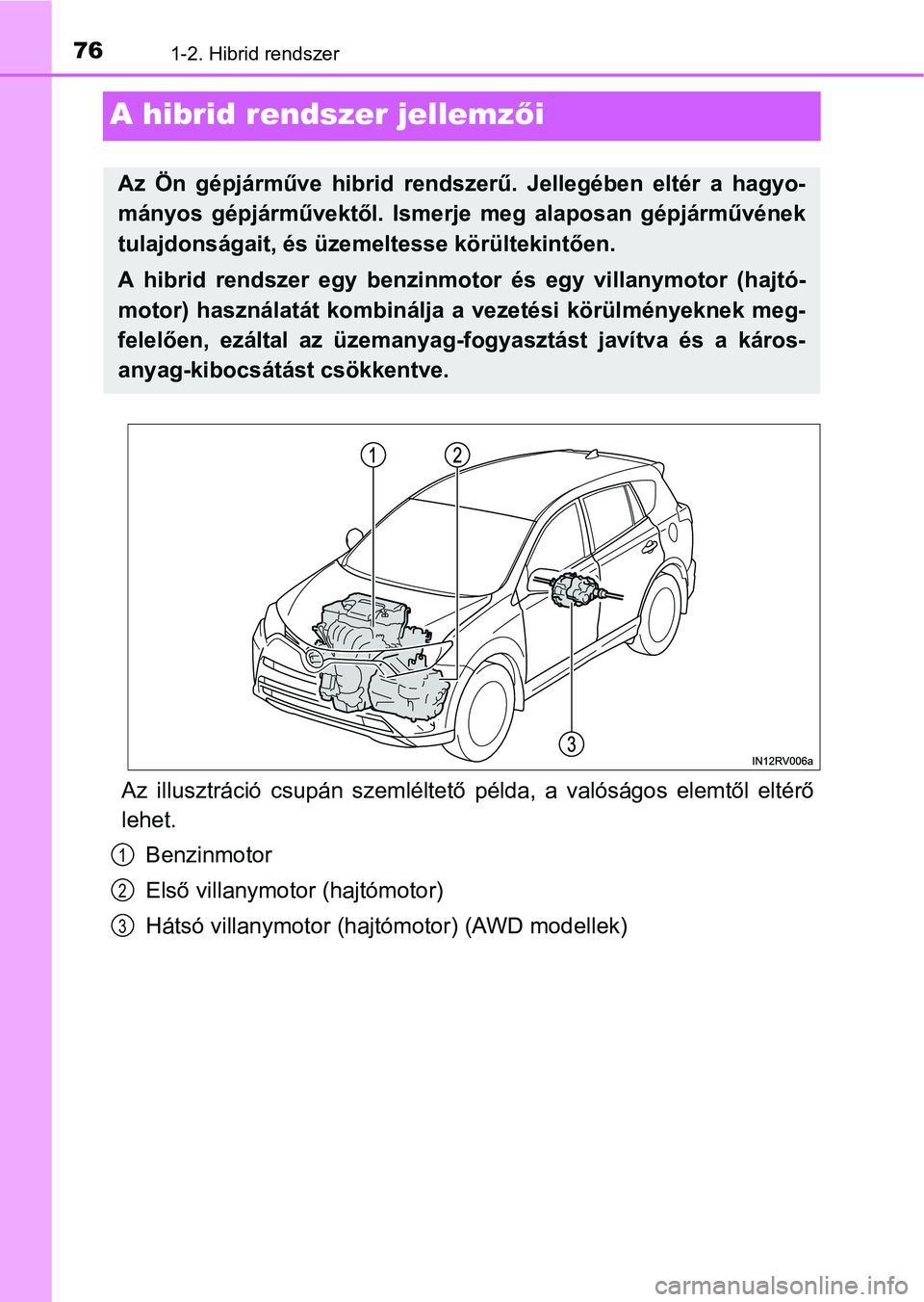

761-2. Hibrid rendszer
A hibrid rendszer jellemzői
Az illusztráció csupán szemléltető példa, a valóságos elemtől eltérő
lehet.
Benzinmotor
Első villanymotor (hajtómotor)
Hátsó villanymotor (hajtómotor) (AWD modellek)
Az Ön gépjárműve hibrid rendszerű. Jellegében eltér a hagyo-
mányos gépjárművektől. Ismerje meg alaposan gépjárművének
tulajdonságait, és üzemeltesse körültekintően.
A hibrid rendszer egy benzinmotor és egy villanymotor (hajtó-
motor) használatát kombinálja a vezetési körülményeknek meg-
felelően, ezáltal az üzemanyag-fogyasztást javítva és a káros-
anyag-kibocsátást csökkentve.
1
2
3

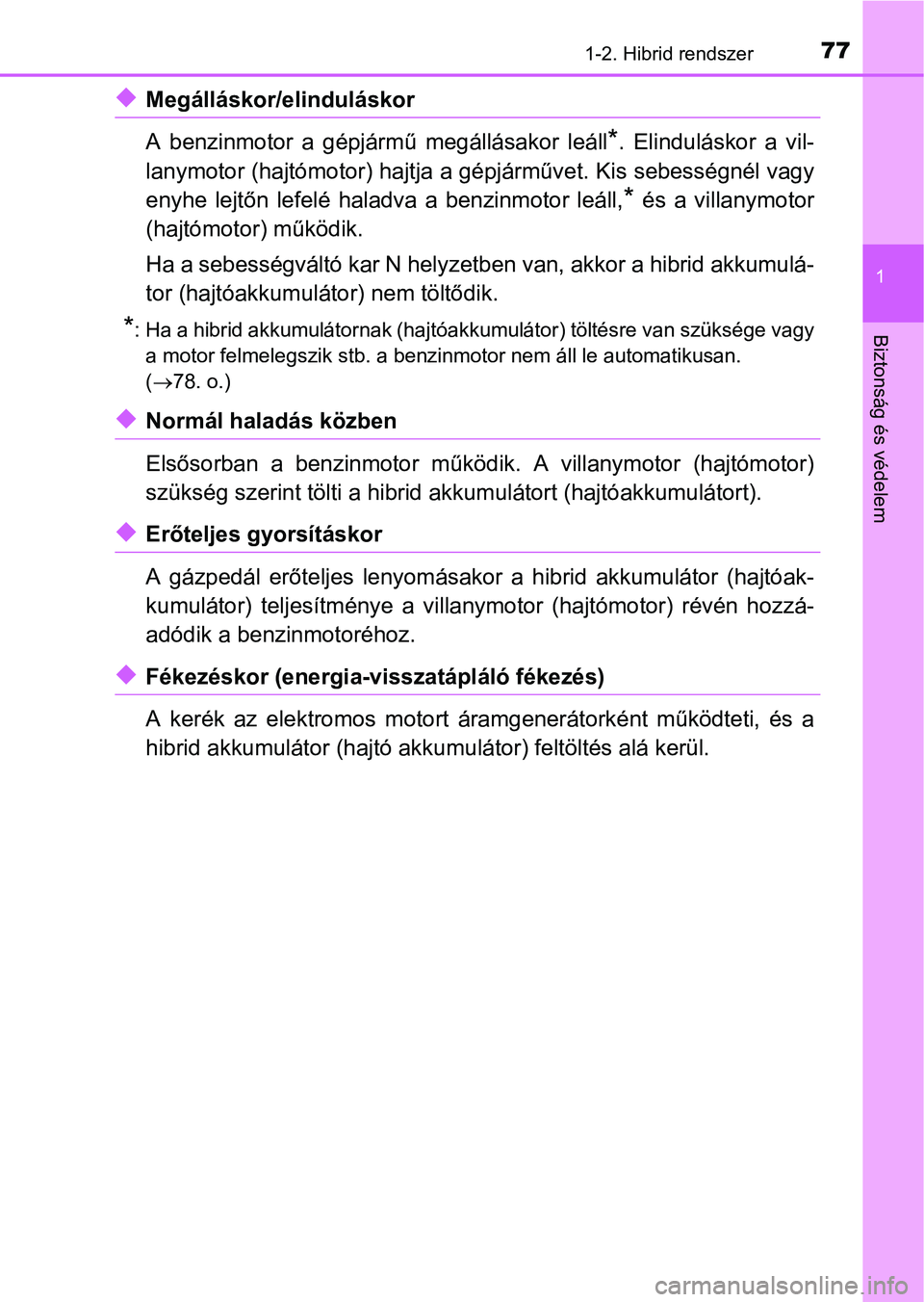

771-2. Hibrid rendszer
1
Biztonság és védelem
Megálláskor/elinduláskor
A benzinmotor a gépjármű megállásakor leáll
*. Elinduláskor a vil-
lanymotor (hajtómotor) hajtja a gépjárművet. Kis sebességnél vagy
enyhe lejtőn lefelé haladva a benzinmotor leáll,
* és a villanymotor
(hajtómotor) működik.
Ha a sebességváltó kar N helyzetben van, akkor a hibrid akkumulá-
tor (hajtóakkumulátor) nem töltődik.
*: Ha a hibrid akkumulátornak (hajtóakkumulátor) töltésre van szüksége vagy
a motor felmelegszik stb. a benzinmotor nem áll le automatikusan.
(78. o.)
Normál haladás közben
Elsősorban a benzinmotor működik. A villanymotor (hajtómotor)
szükség szerint tölti a hibrid akkumulátort (hajtóakkumulátort).
Erőteljes gyorsításkor
A gázpedál erőteljes lenyomásakor a hibrid akkumulátor (hajtóak-
kumulátor) teljesítménye a villanymotor (hajtómotor) révén hozzá-
adódik a benzinmotoréhoz.
Fékezéskor (energia-visszatápláló fékezés)
A kerék az elektromos motort áramgenerátorként működteti, és a
hibrid akkumulátor (hajtó akkumulátor) feltöltés alá kerül.

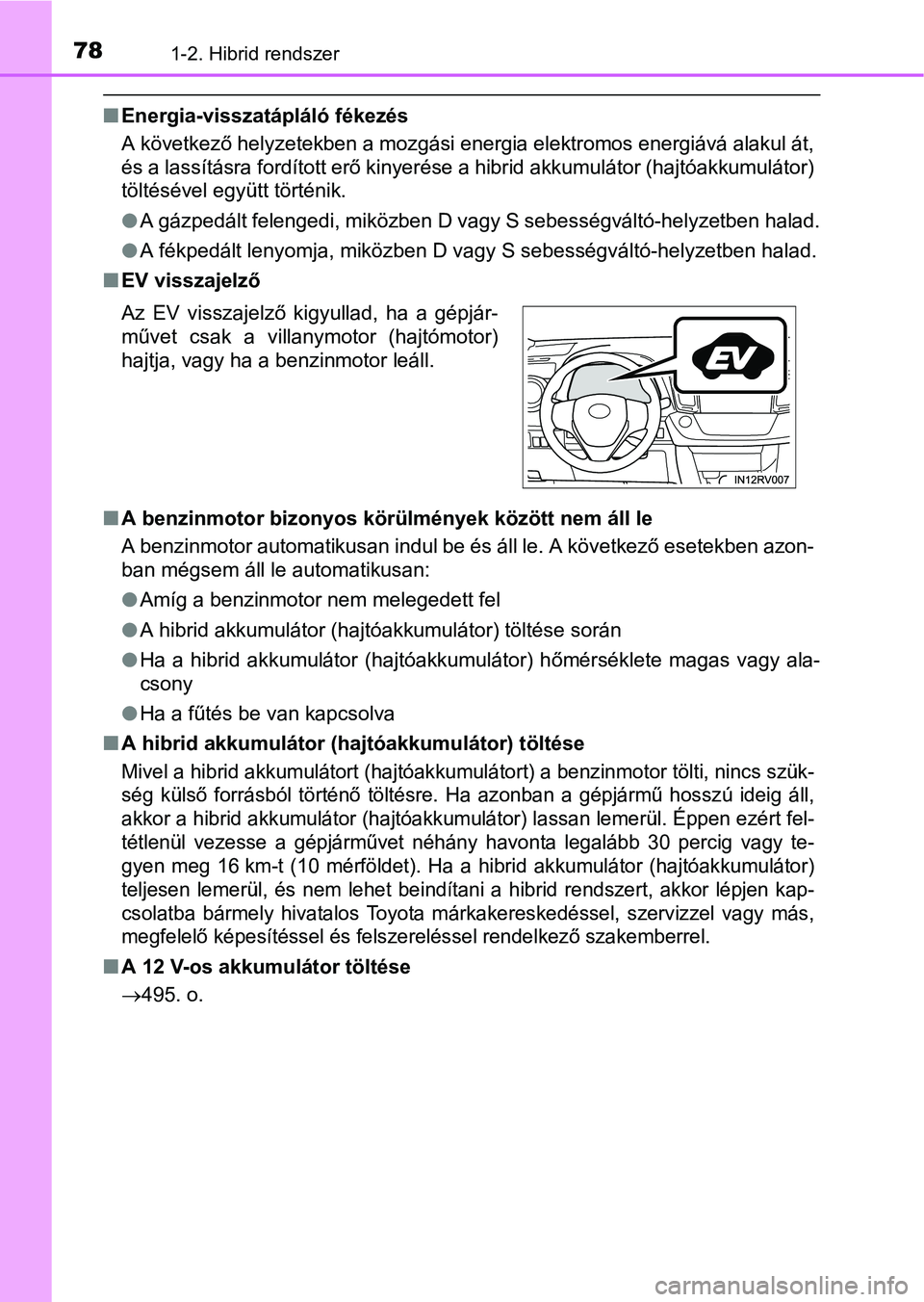

781-2. Hibrid rendszer
Energia-visszatápláló fékezés
A következő helyzetekben a mozgási energia elektromos energiává alakul át,
és a lassításra fordított erő kinyerése a hibrid akkumulátor (hajtóakkumulátor)
töltésével együtt történik.
A gázpedált felengedi, miközben D vagy S sebességváltó-helyzetben halad.
A fékpedált lenyomja, miközben D vagy S sebességváltó-helyzetben halad.
EV visszajelző
A benzinmotor bizonyos körülmények között nem áll le
A benzinmotor automatikusan indul be és áll le. A következő esetekben azon-
ban mégsem áll le automatikusan:
Amíg a benzinmotor nem melegedett fel
A hibrid akkumulátor (hajtóakkumulátor) töltése során
Ha a hibrid akkumulátor (hajtóakkumulátor) hőmérséklete magas vagy ala-
csony
Ha a fűtés be van kapcsolva
A hibrid akkumulátor (hajtóakkumulátor) töltése
Mivel a hibrid akkumulátort (hajtóakkumulátort) a benzinmotor tölti, nincs szük-
ség külső forrásból történő töltésre. Ha azonban a gépjármű hosszú ideig áll,
akkor a hibrid akkumulátor (hajtóakkumulátor) lassan lemerül. Éppen ezért fel-
tétlenül vezesse a gépjárművet néhány havonta legalább 30 percig vagy te-
gyen meg 16 km-t (10 mérföldet). Ha a hibrid akkumulátor (hajtóakkumulátor)
teljesen lemerül, és nem lehet beindítani a hibrid rendszert, akkor lépjen kap-
csolatba bármely hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.
A 12 V-os akkumulátor töltése
495. o. Az EV visszajelző kigyullad, ha a gépjár-
művet csak a villanymotor (hajtómotor)
hajtja, vagy ha a benzinmotor leáll.

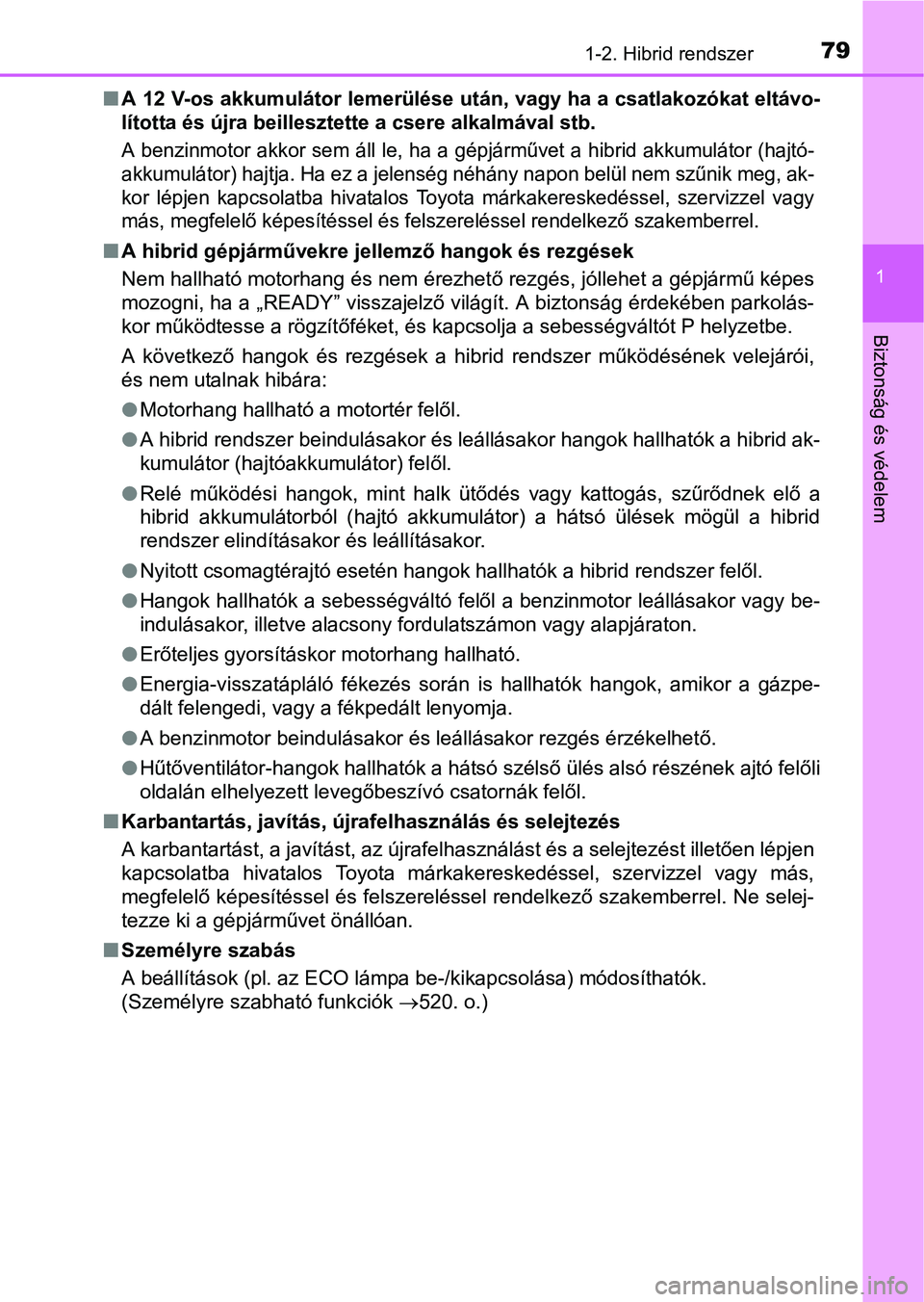

791-2. Hibrid rendszer
1
Biztonság és védelem
A 12 V-os akkumulátor lemerülése után, vagy ha a csatlakozókat eltávo-
lította és újra beillesztette a csere alkalmával stb.
A benzinmotor akkor sem áll le, ha a gépjárművet a hibrid akkumulátor (hajtó-
akkumulátor) hajtja. Ha ez a jelenség néhány napon belül nem szűnik meg, ak-
kor lépjen kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.
A hibrid gépjárművekre jellemző hangok és rezgések
Nem hallható motorhang és nem érezhető rezgés, jóllehet a gépjármű képes
mozogni, ha a „READY” visszajelző világít. A biztonság érdekében parkolás-
kor működtesse a rögzítőféket, és kapcsolja a sebességváltót P helyzetbe.
A következő hangok és rezgések a hibrid rendszer működésének velejárói,
és nem utalnak hibára:
Motorhang hallható a motortér felől.
A hibrid rendszer beindulásakor és leállásakor hangok hallhatók a hibrid ak-
kumulátor (hajtóakkumulátor) felől.
Relé működési hangok, mint halk ütődés vagy kattogás, szűrődnek elő a
hibrid akkumulátorból (hajtó akkumulátor) a hátsó ülések mögül a hibrid
rendszer elindításakor és leállításakor.
Nyitott csomagtérajtó esetén hangok hallhatók a hibrid rendszer felől.
Hangok hallhatók a sebességváltó felől a benzinmotor leállásakor vagy be-
indulásakor, illetve alacsony fordulatszámon vagy alapjáraton.
Erőteljes gyorsításkor motorhang hallható.
Energia-visszatápláló fékezés során is hallhatók hangok, amikor a gázpe-
dált felengedi, vagy a fékpedált lenyomja.
A benzinmotor beindulásakor és leállásakor rezgés érzékelhető.
Hűtőventilátor-hangok hallhatók a hátsó szélső ülés alsó részének ajtó felőli
oldalán elhelyezett levegőbeszívó csatornák felől.
Karbantartás, javítás, újrafelhasználás és selejtezés
A karbantartást, a javítást, az újrafelhasználást és a selejtezést illetően lépjen
kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel. Ne selej-
tezze ki a gépjárművet önállóan.
Személyre szabás
A beállítások (pl. az ECO lámpa be-/kikapcsolása) módosíthatók.
(Személyre szabható funkciók 520. o.)

801-2. Hibrid rendszer

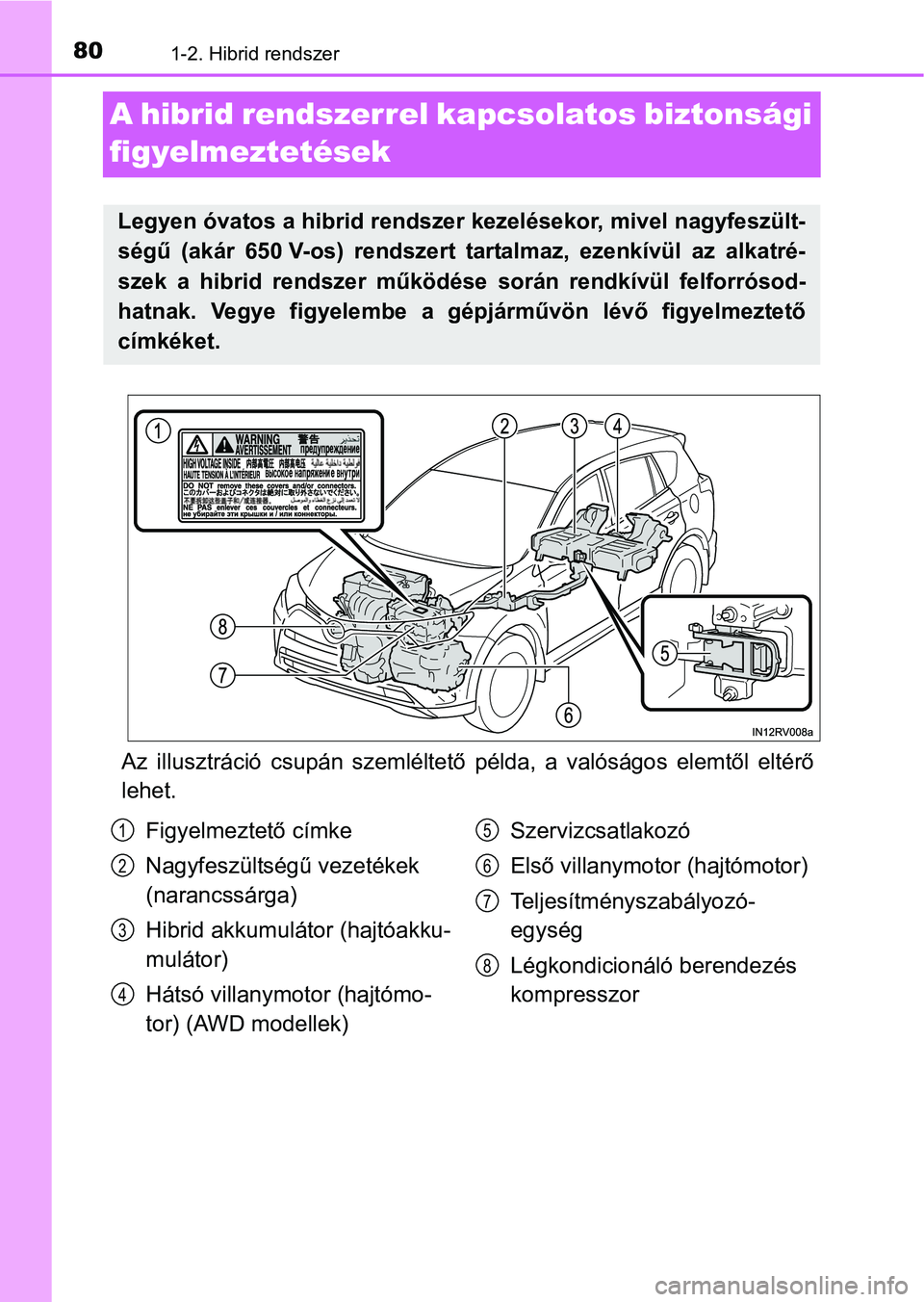

A hibrid rendszerrel kapcsolatos biztonsági
figyelmeztetések
Az illusztráció csupán szemléltető példa, a valóságos elemtől eltérő
lehet.
Legyen óvatos a hibrid rendszer kezelésekor, mivel nagyfeszült-
ségű (akár 650 V-os) rendszert tartalmaz, ezenkívül az alkatré-
szek a hibrid rendszer működése során rendkívül felforrósod-
hatnak. Vegye figyelembe a gépjárművön lévő figyelmeztető
címkéket.
Figyelmeztető címke
Nagyfeszültségű vezetékek
(narancssárga)
Hibrid akkumulátor (hajtóakku-
mulátor)
Hátsó villanymotor (hajtómo-
tor) (AWD modellek)Szervizcsatlakozó
Első villanymotor (hajtómotor)
Teljesítményszabályozó-
egység
Légkondicionáló berendezés
kompresszor1
2
3
4
5
6
7
8
