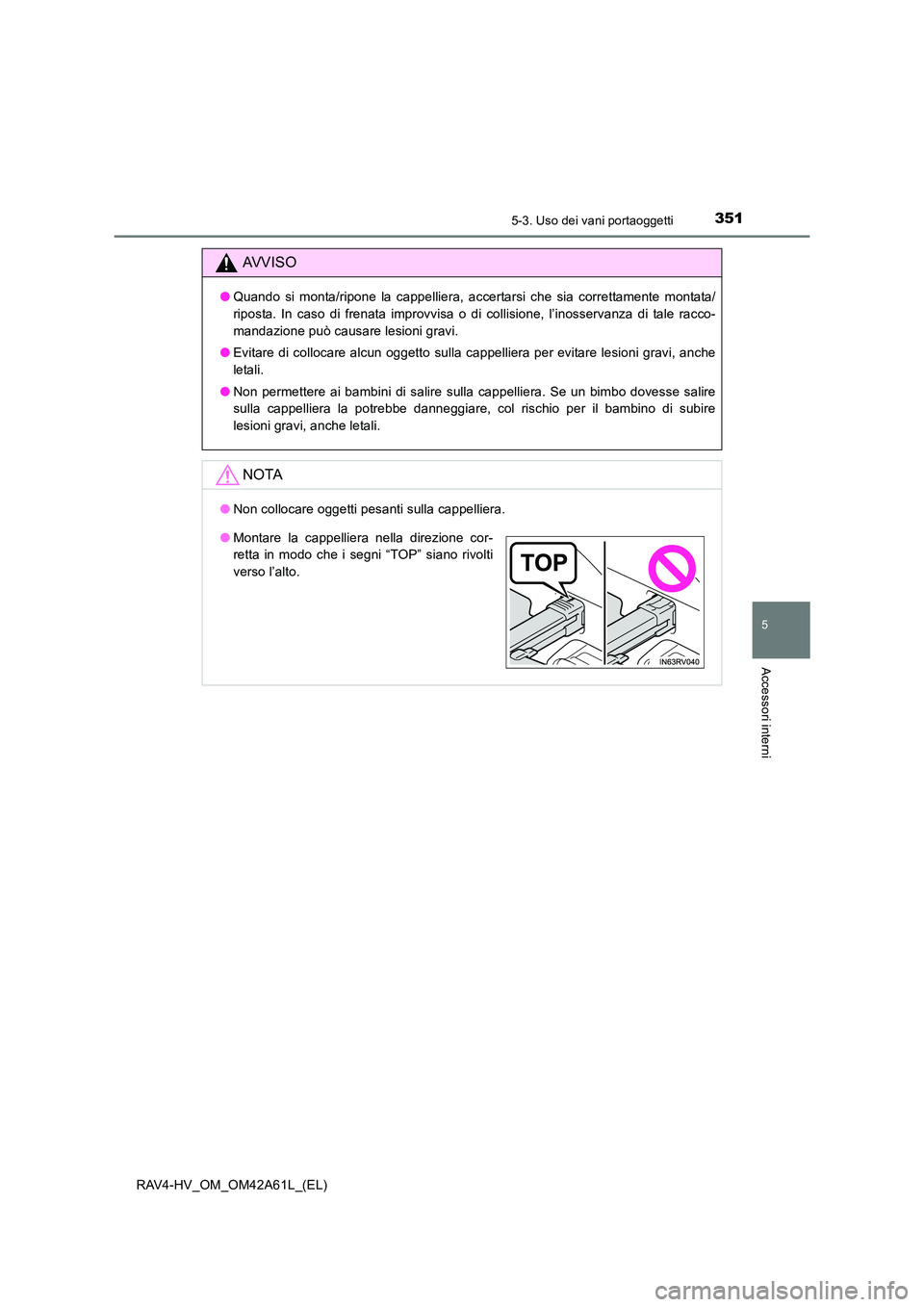

3515-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
AVVISO
●Quando si monta/ripone la cappelliera, accertarsi che sia correttamente montata/
riposta. In caso di frenata improvvisa o di collisione, l’inosservanza di tale racco-
mandazione può causare lesioni gravi.
● Evitare di collocare alcun oggetto sulla cappelliera per evitare lesioni gravi, anche
letali.
● Non permettere ai bambini di salire sulla cappelliera. Se un bimbo dovesse salire
sulla cappelliera la potrebbe danneggiare, col rischio per il bambino di subire
lesioni gravi, anche letali.
NOTA
●Non collocare oggetti pesanti sulla cappelliera.
●Montare la cappelliera nella direzione cor-
retta in modo che i segni “TOP” siano rivolti
verso l’alto.

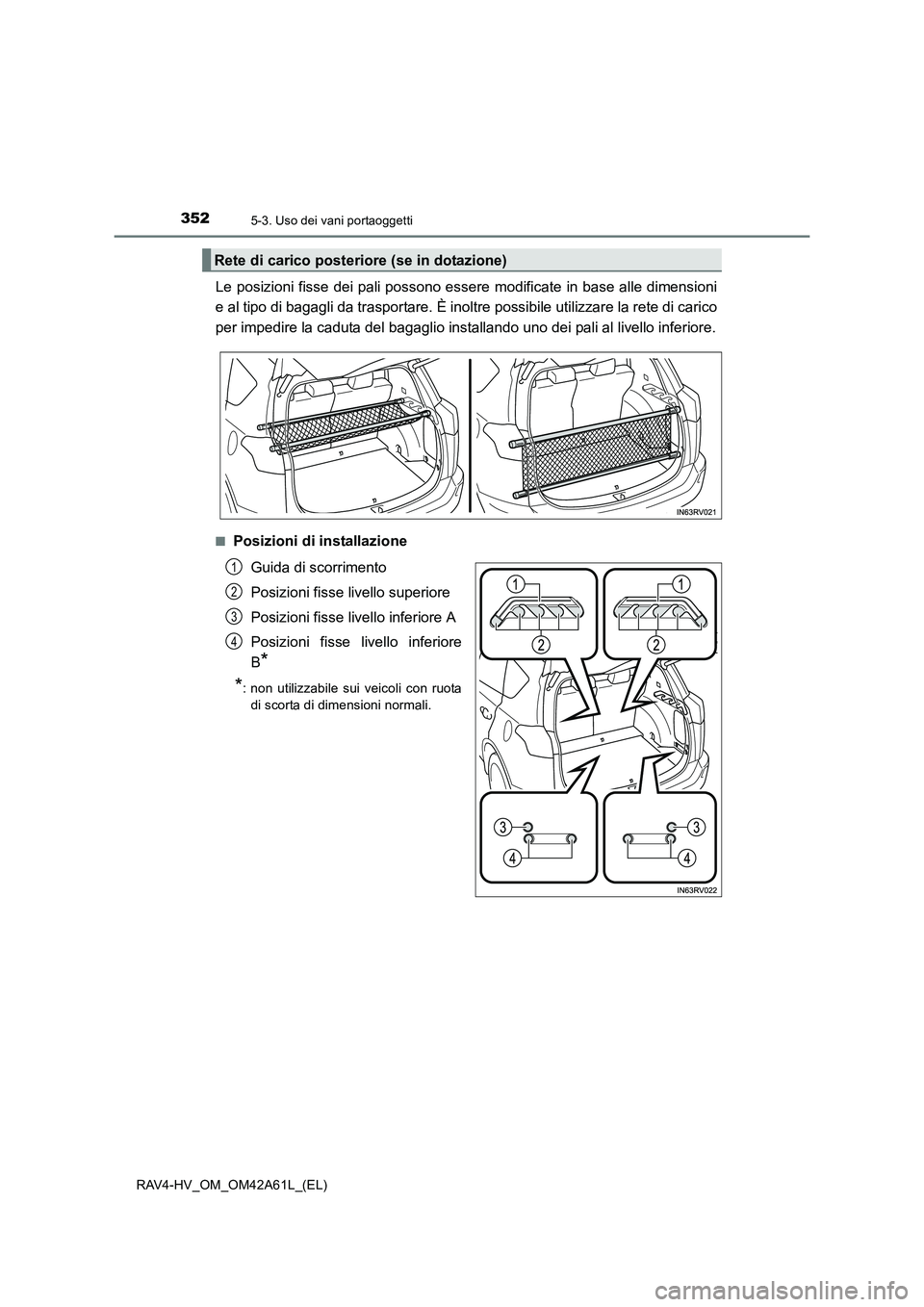

352
RAV4-HV_OM_OM42A61L_(EL)
5-3. Uso dei vani portaoggetti
Le posizioni fisse dei pali possono essere modificate in base alle dimensioni
e al tipo di bagagli da trasportare. È inoltre possibile utilizzare la rete di carico
per impedire la caduta del bagaglio installando uno dei pali al livello inferiore.
■Posizioni di installazioneGuida di scorrimento
Posizioni fisse livello superiore
Posizioni fisse livello inferiore A
Posizioni fisse livello inferiore
B
*
*
: non utilizzabile sui veicoli con ruota
di scorta di dimensioni normali.
Rete di carico posteriore (se in dotazione)
1
2
3
4

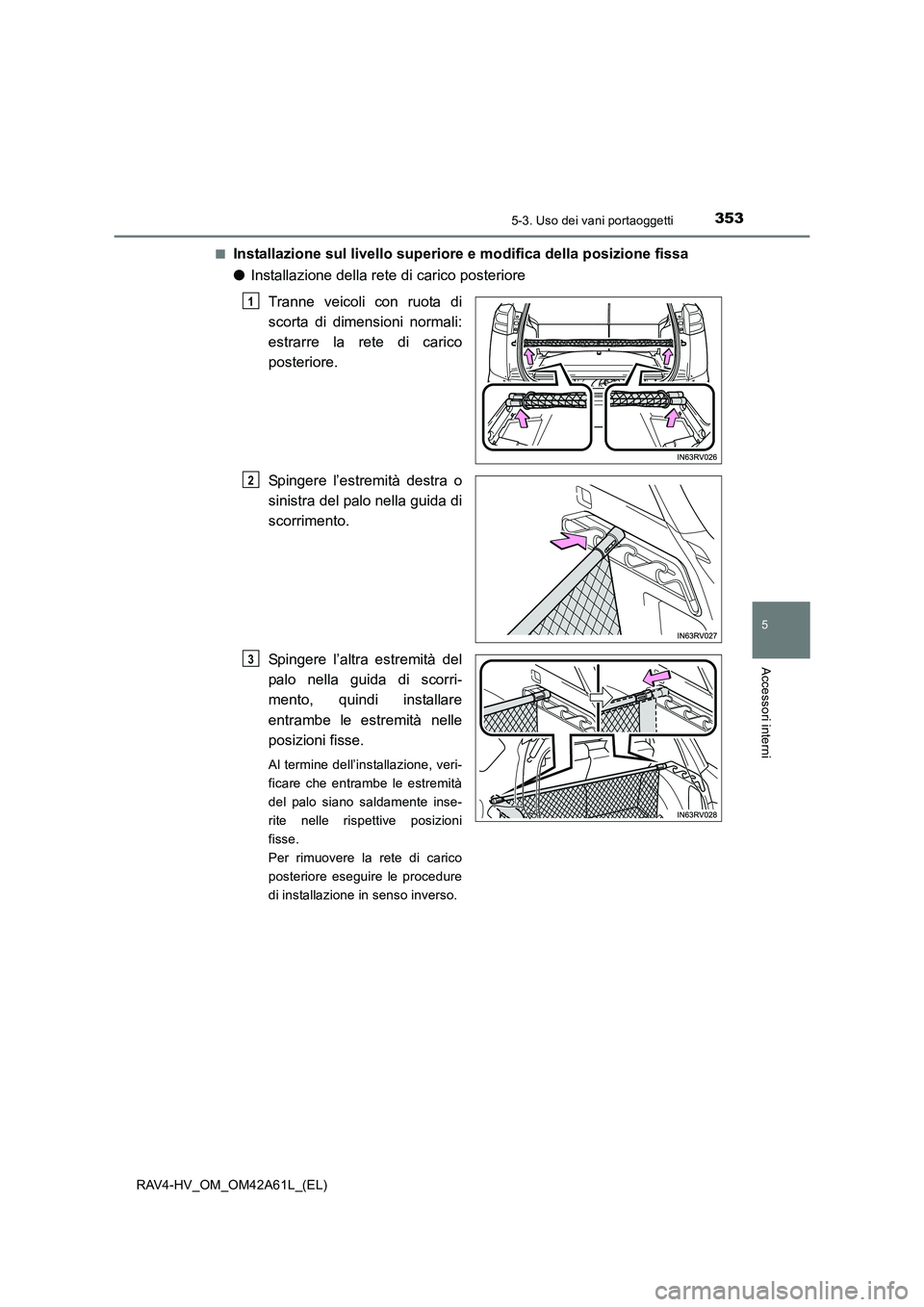

3535-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
■Installazione sul livello superiore e modifica della posizione fissa
●Installazione della rete di carico posteriore
Tranne veicoli con ruota di
scorta di dimensioni normali:
estrarre la rete di carico
posteriore.
Spingere l’estremità destra o
sinistra del palo nella guida di
scorrimento.
Spingere l’altra estremità del
palo nella guida di scorri-
mento, quindi installare
entrambe le estremità nelle
posizioni fisse.
Al termine dell’installazione, veri-
ficare che entrambe le estremità
del palo siano saldamente inse-
rite nelle rispettive posizioni
fisse.
Per rimuovere la rete di carico
posteriore eseguire le procedure
di installazione in senso inverso.
1
2
3

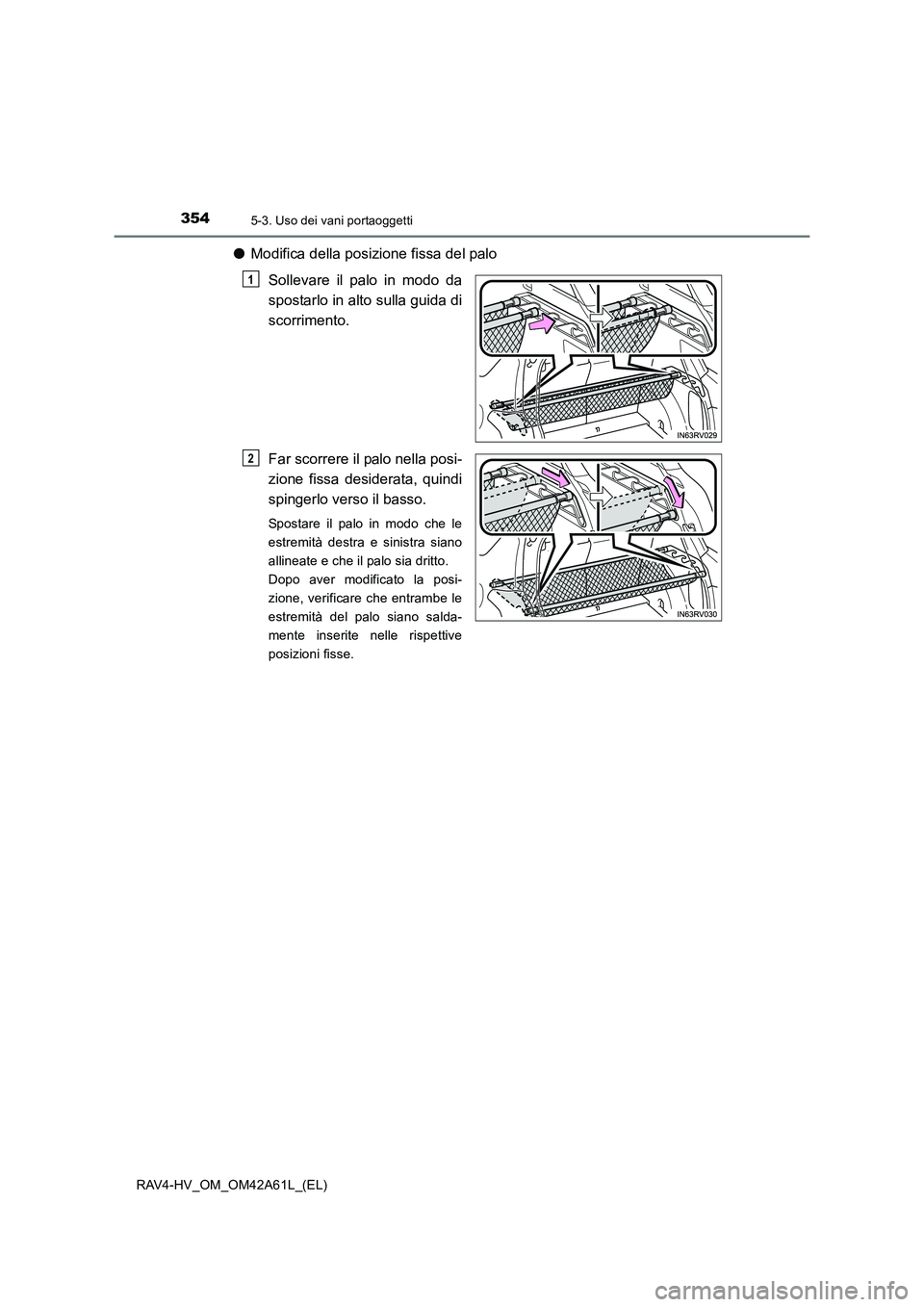

354
RAV4-HV_OM_OM42A61L_(EL)
5-3. Uso dei vani portaoggetti
●Modifica della posizione fissa del palo
Sollevare il palo in modo da
spostarlo in alto sulla guida di
scorrimento.
Far scorrere il palo nella posi-
zione fissa desiderata, quindi
spingerlo verso il basso.
Spostare il palo in modo che le
estremità destra e sinistra siano
allineate e che il palo sia dritto.
Dopo aver modificato la posi-
zione, verificare che entrambe le
estremità del palo siano salda-
mente inserite nelle rispettive
posizioni fisse.
1
2

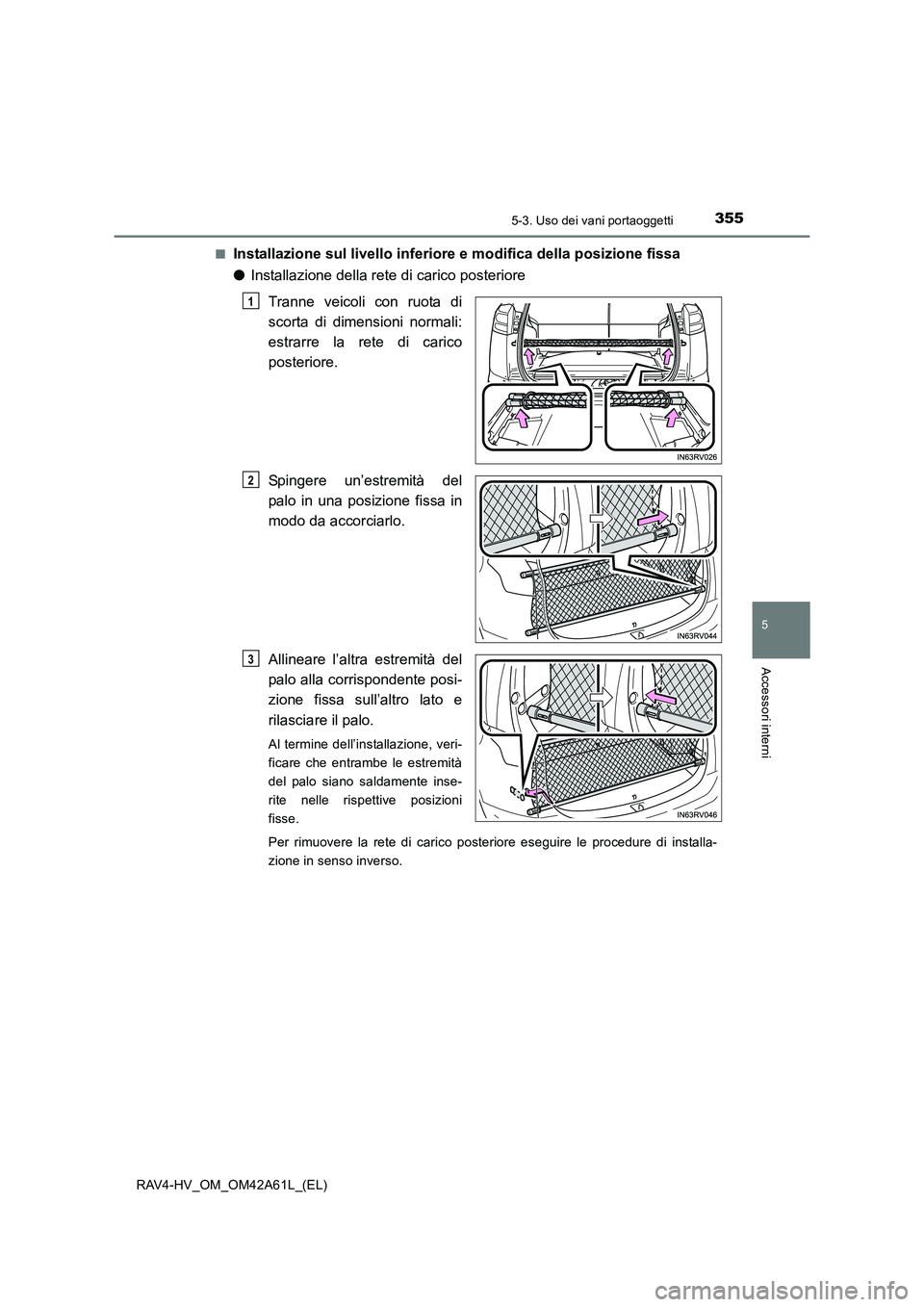

3555-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
■Installazione sul livello inferiore e modifica della posizione fissa
●Installazione della rete di carico posteriore
Tranne veicoli con ruota di
scorta di dimensioni normali:
estrarre la rete di carico
posteriore.
Spingere un’estremità del
palo in una posizione fissa in
modo da accorciarlo.
Allineare l’altra estremità del
palo alla corrispondente posi-
zione fissa sull’altro lato e
rilasciare il palo.
Al termine dell’installazione, veri-
ficare che entrambe le estremità
del palo siano saldamente inse-
rite nelle rispettive posizioni
fisse.
Per rimuovere la rete di carico posteriore eseguire le procedure di installa-
zione in senso inverso.
1
2
3

356
RAV4-HV_OM_OM42A61L_(EL)
5-3. Uso dei vani portaoggetti
●Modifica della posizione fissa del palo
Spingere un’estremità del
palo nella rispettiva posi-
zione fissa in modo da accor-
ciarlo, quindi rimuovere la
rete di carico posteriore.
Eseguire i passaggi e della procedura “Installazione della rete
di carico posteriore”. ( →P. 355)
■Stivaggio della rete di carico posteriore (ad eccezione dei veicoli con
ruota di scorta di dimensioni normali)
Aprire il pannello di copertura
posteriore e rimuovere i pan-
nelli di copertura laterale.
Premere le estremità di
entrambi i pali su un lato della
rete di carico nella zona di sti-
vaggio in modo da accorciare i
pali, quindi fissarli nella zona di
stivaggio.
1
223
1
2

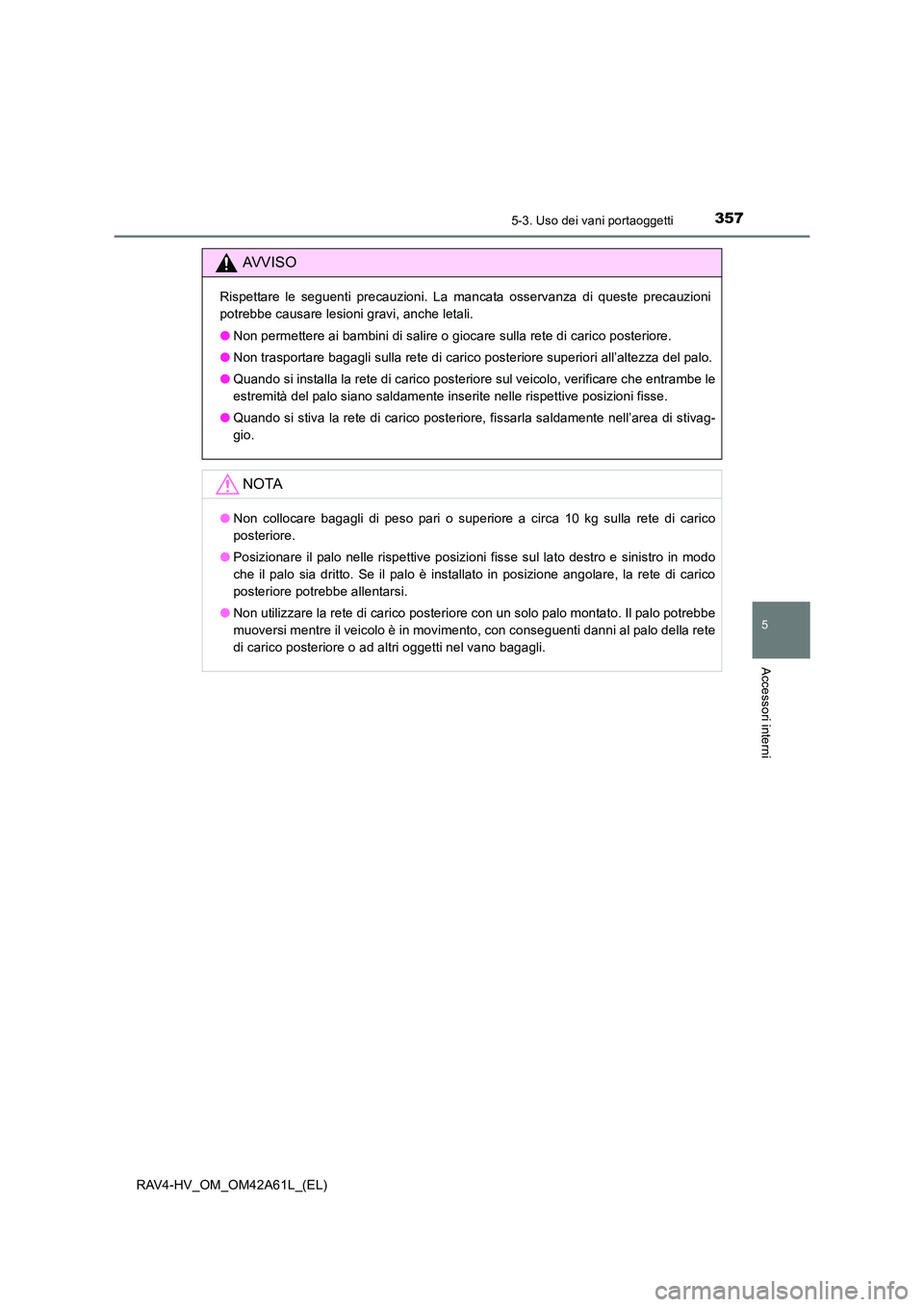

3575-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
AVVISO
Rispettare le seguenti precauzioni. La mancata osservanza di queste precauzioni
potrebbe causare lesioni gravi, anche letali.
●Non permettere ai bambini di salire o giocare sulla rete di carico posteriore.
● Non trasportare bagagli sulla rete di carico posteriore superiori all’altezza del palo.
● Quando si installa la rete di carico posteriore sul veicolo, verificare che entrambe le
estremità del palo siano saldamente inserite nelle rispettive posizioni fisse.
● Quando si stiva la rete di carico posteriore, fissarla saldamente nell’area di stivag-
gio.
NOTA
●Non collocare bagagli di peso pari o superiore a circa 10 kg sulla rete di carico
posteriore.
● Posizionare il palo nelle rispettive posizioni fisse sul lato destro e sinistro in modo
che il palo sia dritto. Se il palo è installato in posizione angolare, la rete di carico
posteriore potrebbe allentarsi.
● Non utilizzare la rete di carico posteriore con un solo palo montato. Il palo potrebbe
muoversi mentre il veicolo è in movimento, con conseguenti danni al palo della rete
di carico posteriore o ad altri oggetti nel vano bagagli.

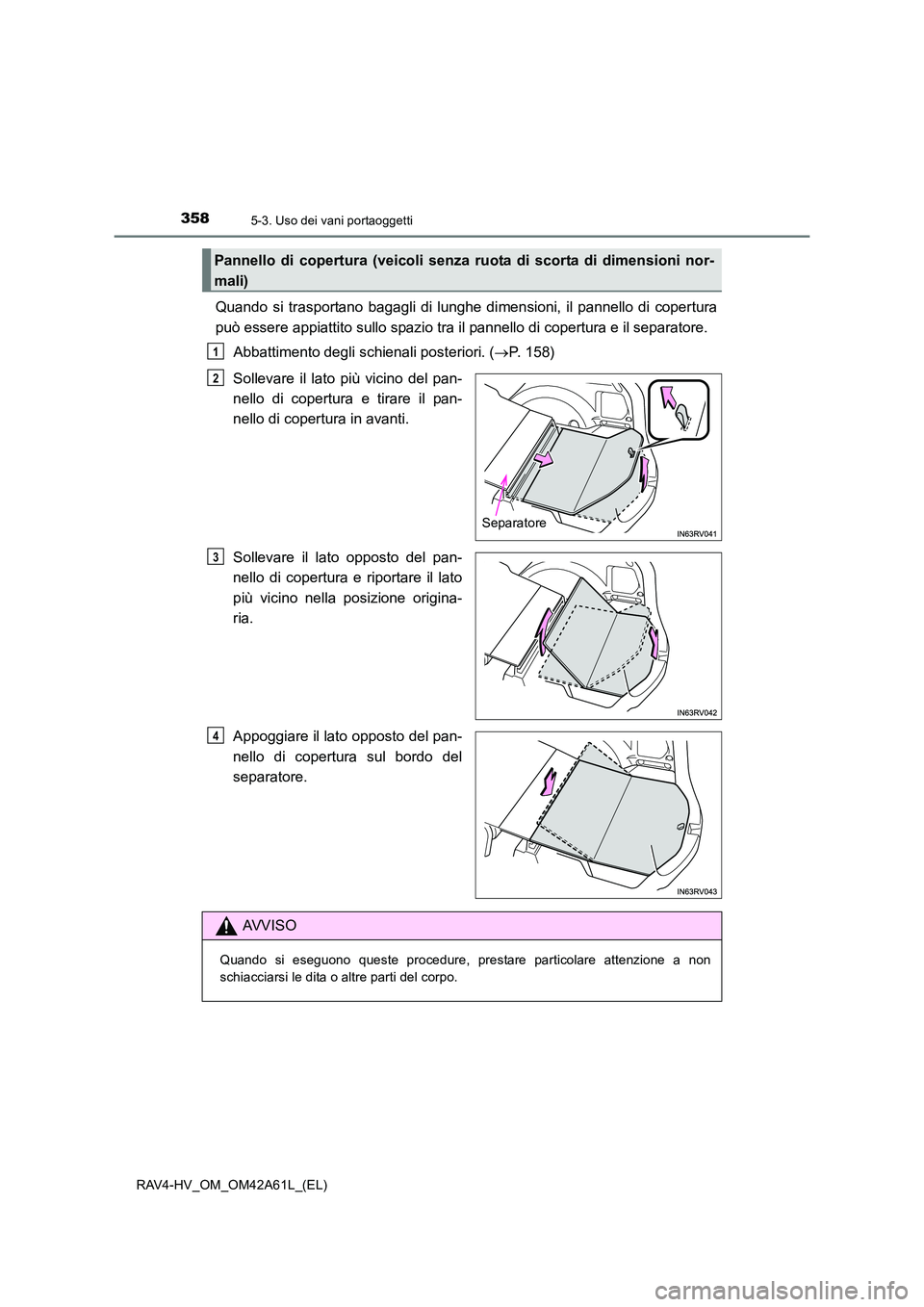

358
RAV4-HV_OM_OM42A61L_(EL)
5-3. Uso dei vani portaoggetti
Quando si trasportano bagagli di lunghe dimensioni, il pannello di copertura
può essere appiattito sullo spazio tra il pannello di copertura e il separatore.
Abbattimento degli schienali posteriori. ( →P. 158)
Sollevare il lato più vicino del pan-
nello di copertura e tirare il pan-
nello di copertura in avanti.
Sollevare il lato opposto del pan-
nello di copertura e riportare il lato
più vicino nella posizione origina-
ria.
Appoggiare il lato opposto del pan-
nello di copertura sul bordo del
separatore.
Pannello di copertura (veicoli senza ruota di scorta di dimensioni nor-
mali)
1
Separatore
2
3
4
AVVISO
Quando si eseguono queste procedure, prestare particolare attenzione a non
schiacciarsi le dita o altre parti del corpo.

3595-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
Altri accessori inter ni
Posizione in avanti:
Ribaltare verso il basso.
Posizione laterale:
Ribaltare verso il basso, sganciare
e ruotare lateralmente.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre il
coperchio.
Alette parasole
1
2
Specchietti di cortesia
NOTA
Per impedire che la batteria da 12 volt si scarichi, non lasciare accese le luci spec-
chietti di cortesia più del necessario quando il sistema ibrido è spento.

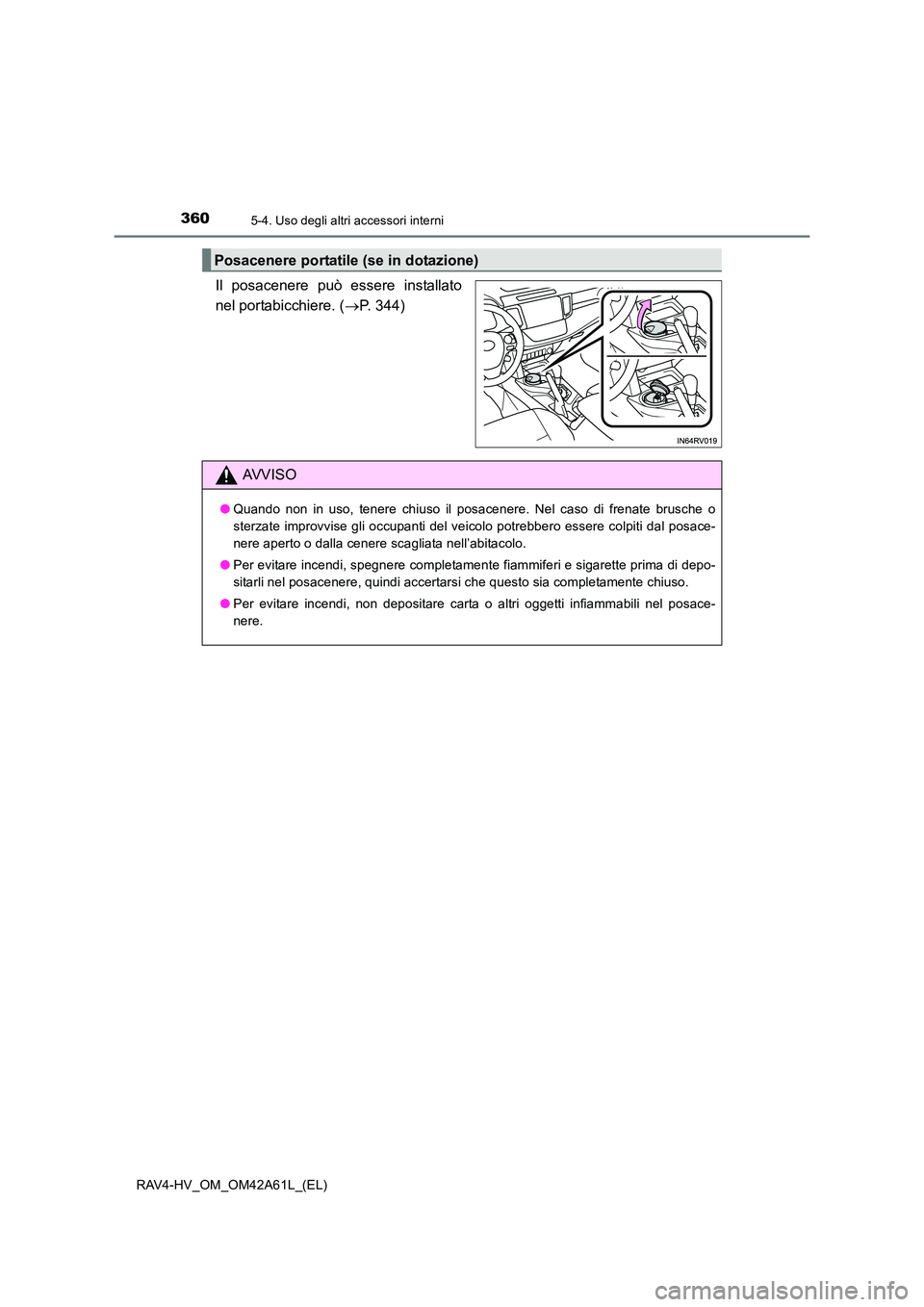

3605-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)
Il posacenere può essere installato
nel portabicchiere. (→P. 344)
Posacenere portatile (se in dotazione)
AVVISO
● Quando non in uso, tenere chiuso il posacenere. Nel caso di frenate brusche o
sterzate improvvise gli occupanti del veicolo potrebbero essere colpiti dal posace-
nere aperto o dalla cenere scagliata nell’abitacolo.
● Per evitare incendi, spegnere completamente fiammiferi e sigarette prima di depo-
sitarli nel posacenere, quindi accertarsi che questo sia completamente chiuso.
● Per evitare incendi, non depositare carta o altri oggetti infiammabili nel posace-
nere.
