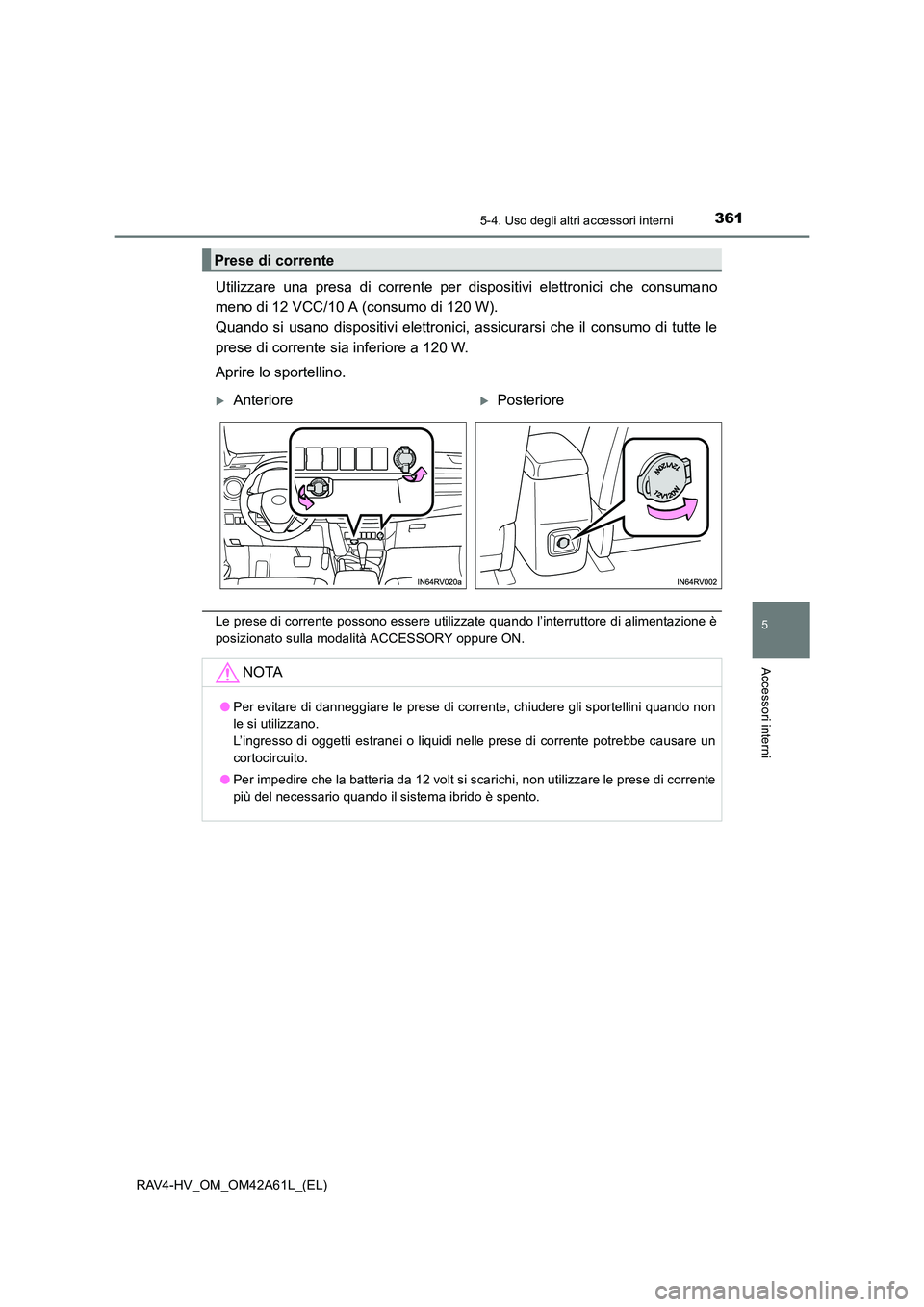

3615-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni
Utilizzare una presa di corrente per dispositivi elettronici che consumano
meno di 12 VCC/10 A (consumo di 120 W).
Quando si usano dispositivi elettronici, assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
Aprire lo sportellino.
Le prese di corrente possono essere utilizzate quando l’interruttore di alimentazione è
posizionato sulla modalità ACCESSORY oppure ON.
Prese di corrente
XAnterioreXPosteriore
NOTA
●Per evitare di danneggiare le prese di corrente, chiudere gli sportellini quando non
le si utilizzano.
L’ingresso di oggetti estranei o liquidi nelle prese di corrente potrebbe causare un
cortocircuito.
● Per impedire che la batteria da 12 volt si scarichi, non utilizzare le prese di corrente
più del necessario quando il sistema ibrido è spento.

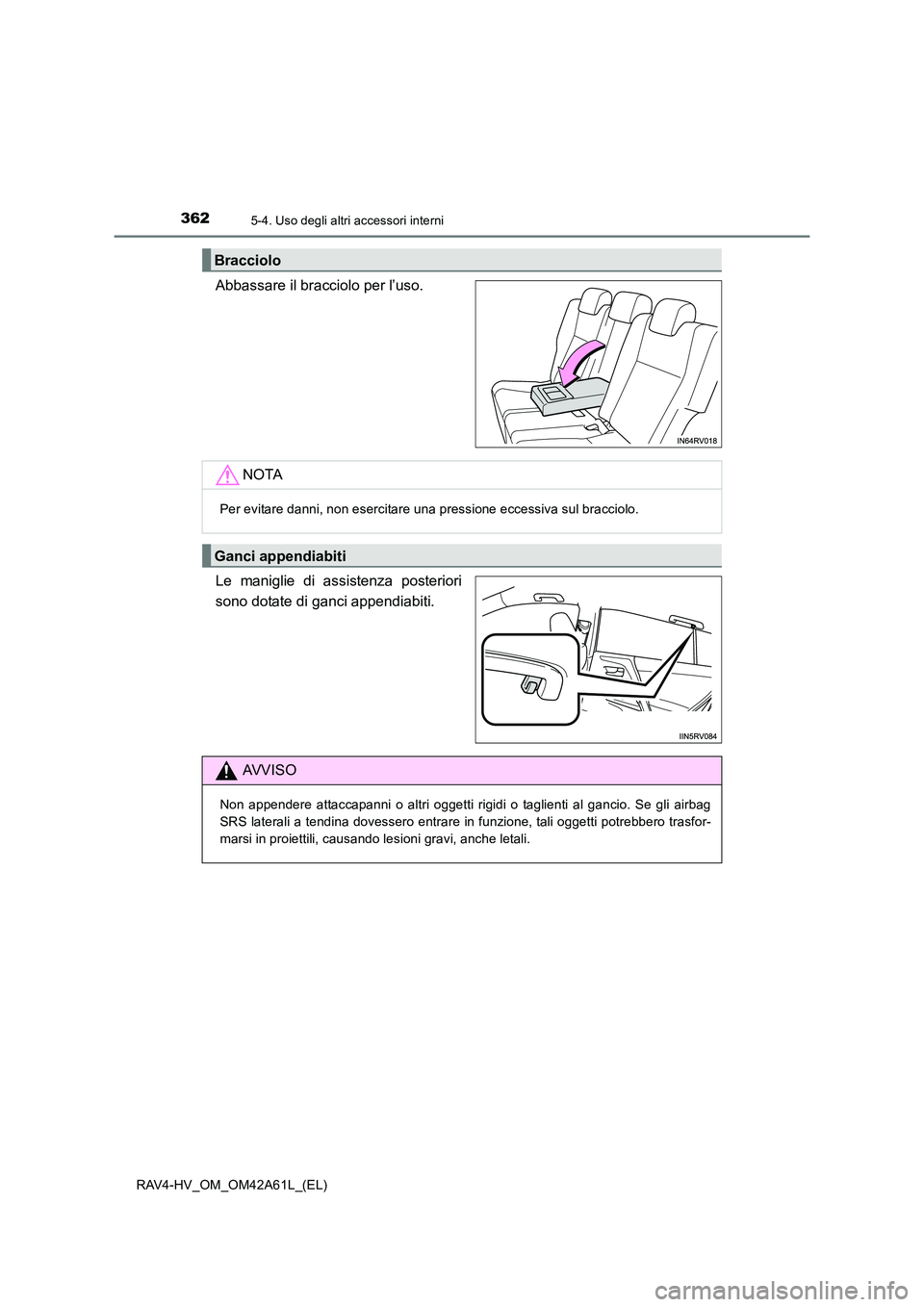

3625-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)
Abbassare il bracciolo per l’uso.
Le maniglie di assistenza posteriori
sono dotate di ganci appendiabiti.
Bracciolo
NOTA
Per evitare danni, non esercitare una pressione eccessiva sul bracciolo.
Ganci appendiabiti
AVVISO
Non appendere attaccapanni o altri oggetti rigidi o taglienti al gancio. Se gli airbag
SRS laterali a tendina dovessero entrare in funzione, tali oggetti potrebbero trasfor-
marsi in proiettili, causando lesioni gravi, anche letali.

3635-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)
5
Accessori interni

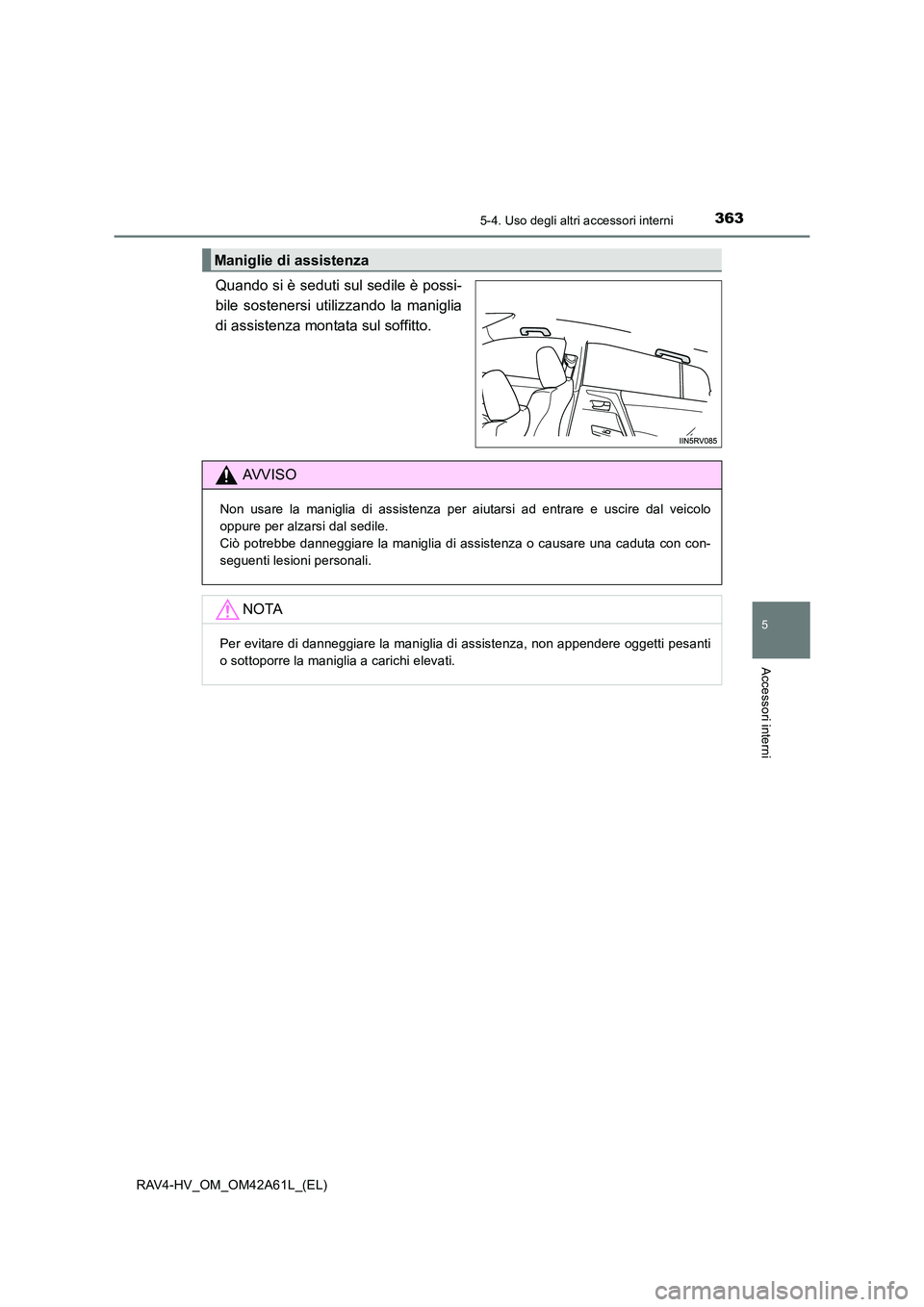

Quando si è seduti sul sedile è possi-
bile sostenersi utilizzando la maniglia
di assistenza montata sul soffitto.
Maniglie di assistenza
AVVISO
Non usare la maniglia di assistenza per aiutarsi ad entrare e uscire dal veicolo
oppure per alzarsi dal sedile.
Ciò potrebbe danneggiare la maniglia di assistenza o causare una caduta con con-
seguenti lesioni personali.
NOTA
Per evitare di danneggiare la maniglia di assistenza, non appendere oggetti pesanti
o sottoporre la maniglia a carichi elevati.

3645-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42A61L_(EL)

365

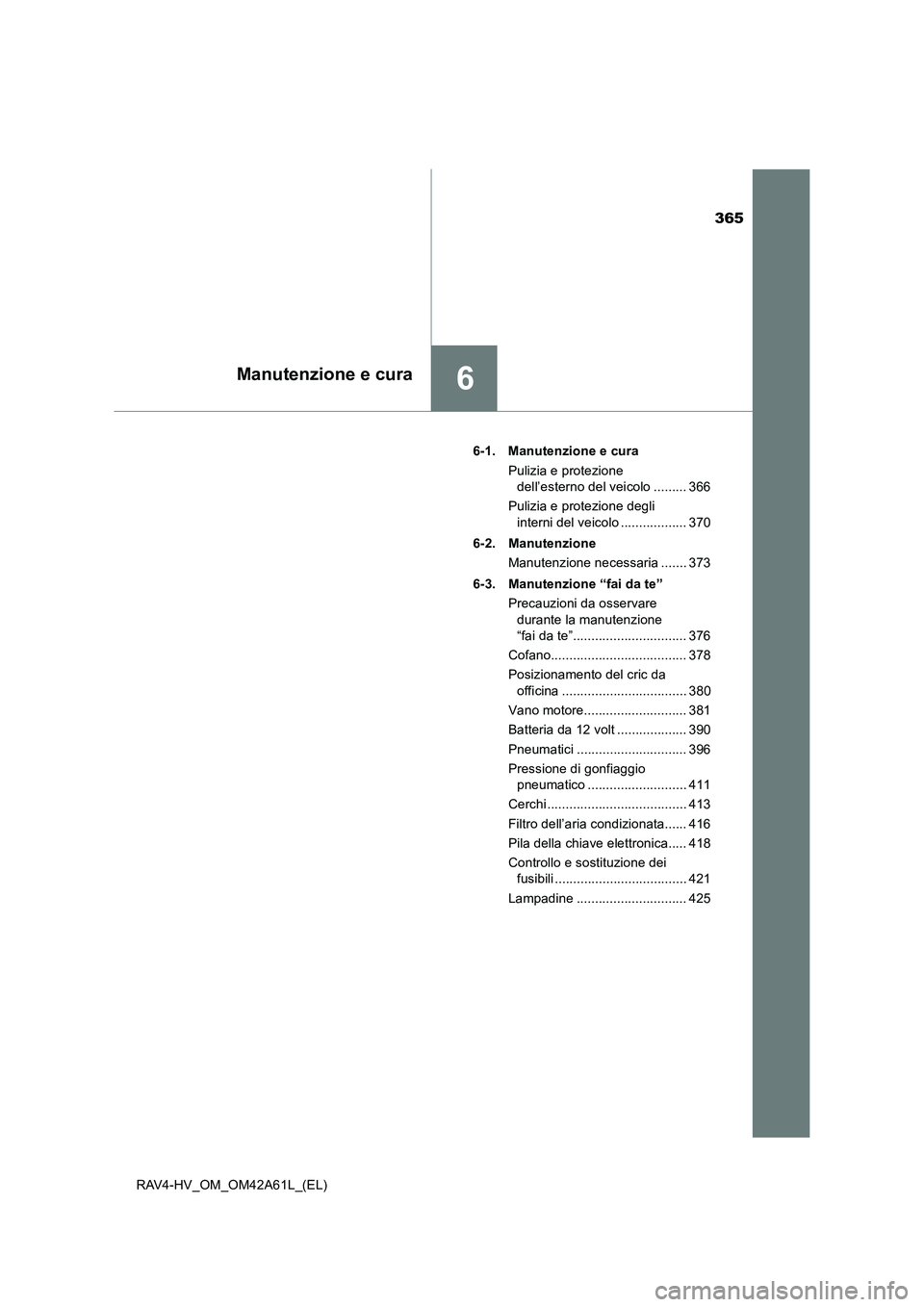

6Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)6-1. Manutenzione e cura
Pulizia e protezione dell’esterno del veicolo ......... 366
Pulizia e protezione degli interni del veicolo .................. 370
6-2. Manutenzione Manutenzione necessaria ....... 373
6-3. Manutenzione “fai da te” Precauzioni da osservare durante la manutenzione
“fai da te”............................... 376
Cofano..................................... 378
Posizionamento del cric da officina .................................. 380
Vano motore............................ 381
Batteria da 12 volt ................... 390
Pneumatici .............................. 396
Pressione di gonfiaggio pneumatico ........................... 411
Cerchi ...................................... 413
Filtro dell’aria condizionata...... 416
Pila della chiave elettronica..... 418
Controllo e sostituzione dei fusibili .................................... 421
Lampadine .............................. 425

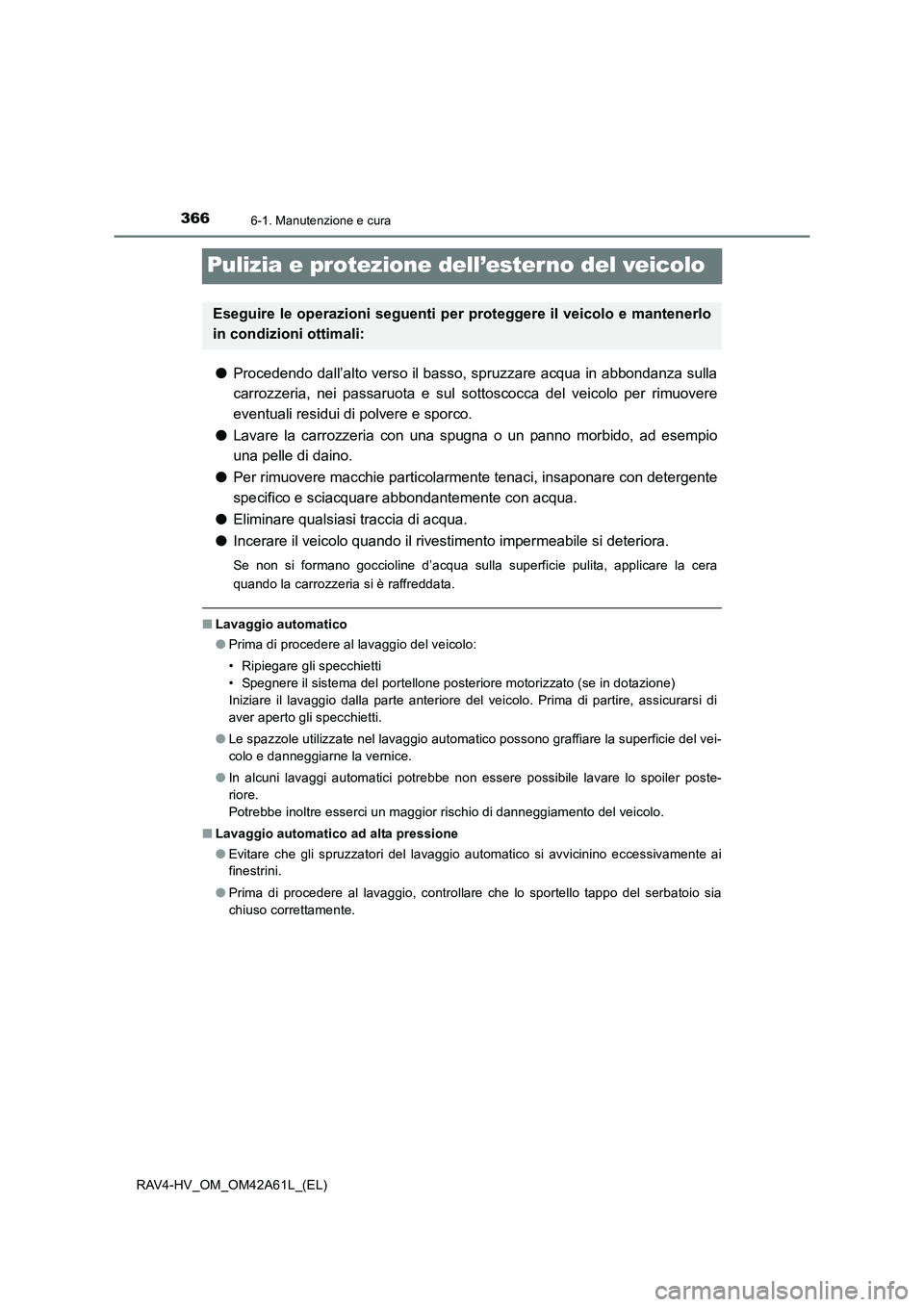

3666-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
Pulizia e protezione dell’ester no del veicolo
●Procedendo dall’alto verso il basso, spruzzare acqua in abbondanza sulla
carrozzeria, nei passaruota e sul sottoscocca del veicolo per rimuovere
eventuali residui di polvere e sporco.
● Lavare la carrozzeria con una spugna o un panno morbido, ad esempio
una pelle di daino.
● Per rimuovere macchie particolarmente tenaci, insaponare con detergente
specifico e sciacquare abbondantemente con acqua.
● Eliminare qualsiasi traccia di acqua.
● Incerare il veicolo quando il rivestimento impermeabile si deteriora.
Se non si formano goccioline d’acqua sulla superficie pulita, applicare la cera
quando la carrozzeria si è raffreddata.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Spegnere il sistema del portellone posteriore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del veicolo. Prima di partire, assicurarsi di
aver aperto gli specchietti.
● Le spazzole utilizzate nel lavaggio automatico possono graffiare la superficie del vei-
colo e danneggiarne la vernice.
● In alcuni lavaggi automatici potrebbe non essere possibile lavare lo spoiler poste-
riore.
Potrebbe inoltre esserci un maggior rischio di danneggiamento del veicolo.
■ Lavaggio automatico ad alta pressione
●Evitare che gli spruzzatori del lavaggio automatico si avvicinino eccessivamente ai
finestrini.
● Prima di procedere al lavaggio, controllare che lo sportello tappo del serbatoio sia
chiuso correttamente.
Eseguire le operazioni seguenti pe r proteggere il veicolo e mantenerlo
in condizioni ottimali:

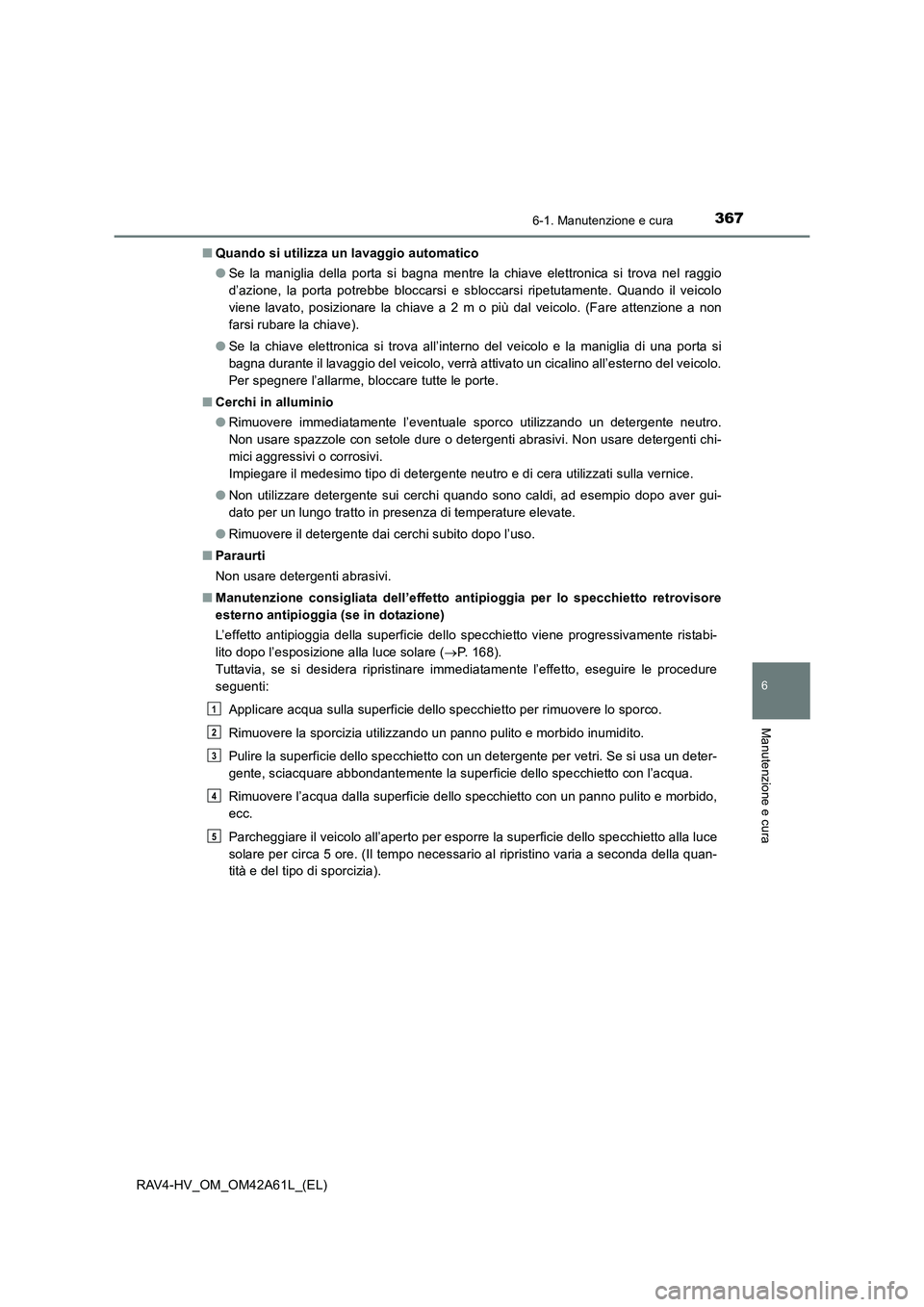

3676-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura
■Quando si utilizza un lavaggio automatico
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. Quando il veicolo
viene lavato, posizionare la chiave a 2 m o più dal veicolo. (Fare attenzione a non
farsi rubare la chiave).
● Se la chiave elettronica si trova all’interno del veicolo e la maniglia di una porta si
bagna durante il lavaggio del veicolo, verrà attivato un cicalino all’esterno del veicolo.
Per spegnere l’allarme, bloccare tutte le porte.
■ Cerchi in alluminio
●Rimuovere immediatamente l’eventuale sporco utilizzando un detergente neutro.
Non usare spazzole con setole dure o detergenti abrasivi. Non usare detergenti chi-
mici aggressivi o corrosivi.
Impiegare il medesimo tipo di detergente neutro e di cera utilizzati sulla vernice.
● Non utilizzare detergente sui cerchi quando sono caldi, ad esempio dopo aver gui-
dato per un lungo tratto in presenza di temperature elevate.
● Rimuovere il detergente dai cerchi subito dopo l’uso.
■ Paraurti
Non usare detergenti abrasivi.
■ Manutenzione consigliata dell’effetto antipioggia per lo specchietto retrovisore
esterno antipioggia (se in dotazione)
L’effetto antipioggia della superficie dello specchietto viene progressivamente ristabi-
lito dopo l’esposizione alla luce solare ( →P. 168).
Tuttavia, se si desidera ripristinare immediatamente l’effetto, eseguire le procedure
seguenti:
Applicare acqua sulla superficie dello specchietto per rimuovere lo sporco.
Rimuovere la sporcizia utilizzando un panno pulito e morbido inumidito.
Pulire la superficie dello specchietto con un detergente per vetri. Se si usa un deter-
gente, sciacquare abbondantemente la superficie dello specchietto con l’acqua.
Rimuovere l’acqua dalla superficie dello specchietto con un panno pulito e morbido,
ecc.
Parcheggiare il veicolo all’aperto per esporre la superficie dello specchietto alla luce
solare per circa 5 ore. (Il tempo necessario al ripristino varia a seconda della quan-
tità e del tipo di sporcizia).
1
2
3
4
5

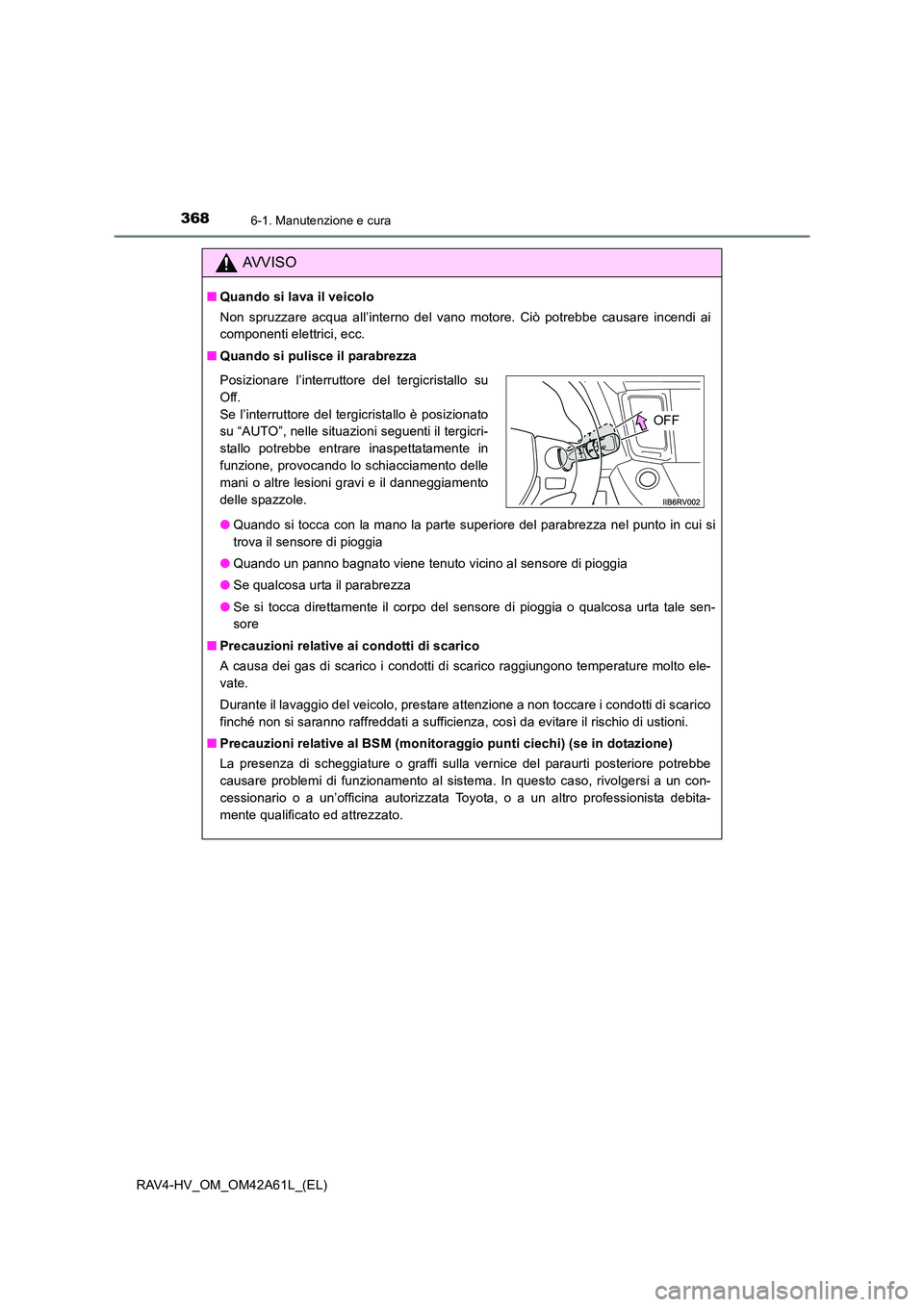

3686-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano motore. Ciò potrebbe causare incendi ai
componenti elettrici, ecc.
■ Quando si pulisce il parabrezza
●Quando si tocca con la mano la parte superiore del parabrezza nel punto in cui si
trova il sensore di pioggia
● Quando un panno bagnato viene tenuto vicino al sensore di pioggia
● Se qualcosa urta il parabrezza
● Se si tocca direttamente il corpo del sensore di pioggia o qualcosa urta tale sen-
sore
■ Precauzioni relative ai condotti di scarico
A causa dei gas di scarico i condotti di scarico raggiungono temperature molto ele-
vate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di scarico
finché non si saranno raffreddati a sufficienza, così da evitare il rischio di ustioni.
■ Precauzioni relative al BSM (monitor aggio punti ciechi) (se in dotazione)
La presenza di scheggiature o graffi sulla vernice del paraurti posteriore potrebbe
causare problemi di funzionamento al sistema. In questo caso, rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
Posizionare l’interruttore del tergicristallo su
Off.
Se l’interruttore del tergicristallo è posizionato
su “AUTO”, nelle situazioni seguenti il tergicri-
stallo potrebbe entrare inaspettatamente in
funzione, provocando lo schiacciamento delle
mani o altre lesioni gravi e il danneggiamento
delle spazzole.
OFF

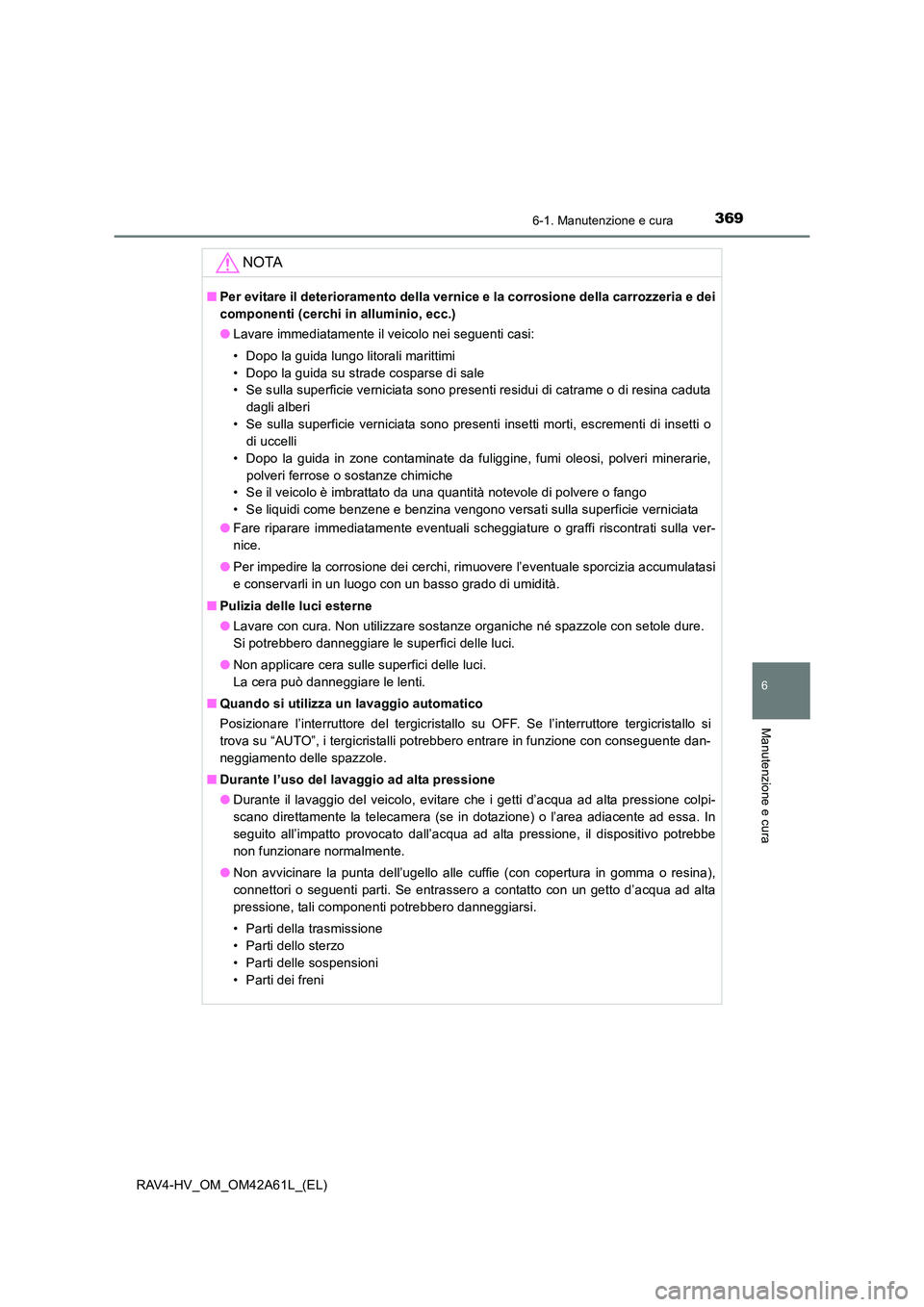

3696-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura
NOTA
■Per evitare il deterioramento della vernice e la corrosione della carrozzeria e dei
componenti (cerchi in alluminio, ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• Dopo la guida lungo litorali marittimi
• Dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono presenti residui di catrame o di resina caduta
dagli alberi
• Se sulla superficie verniciata sono presenti insetti morti, escrementi di insetti o di uccelli
• Dopo la guida in zone contaminate da fuliggine, fumi oleosi, polveri minerarie, polveri ferrose o sostanze chimiche
• Se il veicolo è imbrattato da una quantità notevole di polvere o fango
• Se liquidi come benzene e benzina vengono versati sulla superficie verniciata
● Fare riparare immediatamente eventuali scheggiature o graffi riscontrati sulla ver-
nice.
● Per impedire la corrosione dei cerchi, rimuovere l’eventuale sporcizia accumulatasi
e conservarli in un luogo con un basso grado di umidità.
■ Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole dure.
Si potrebbero danneggiare le superfici delle luci.
● Non applicare cera sulle superfici delle luci.
La cera può danneggiare le lenti.
■ Quando si utilizza un lavaggio automatico
Posizionare l’interruttore del tergicristallo su OFF. Se l’interruttore tergicristallo si
trova su “AUTO”, i tergicristalli potrebbero entrare in funzione con conseguente dan-
neggiamento delle spazzole.
■ Durante l’uso del lavaggio ad alta pressione
●Durante il lavaggio del veicolo, evitare che i getti d’acqua ad alta pressione colpi-
scano direttamente la telecamera (se in dotazione) o l’area adiacente ad essa. In
seguito all’impatto provocato dall’acqua ad alta pressione, il dispositivo potrebbe
non funzionare normalmente.
● Non avvicinare la punta dell’ugello alle cuffie (con copertura in gomma o resina),
connettori o seguenti parti. Se entrassero a contatto con un getto d’acqua ad alta
pressione, tali componenti potrebbero danneggiarsi.
• Parti della trasmissione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni

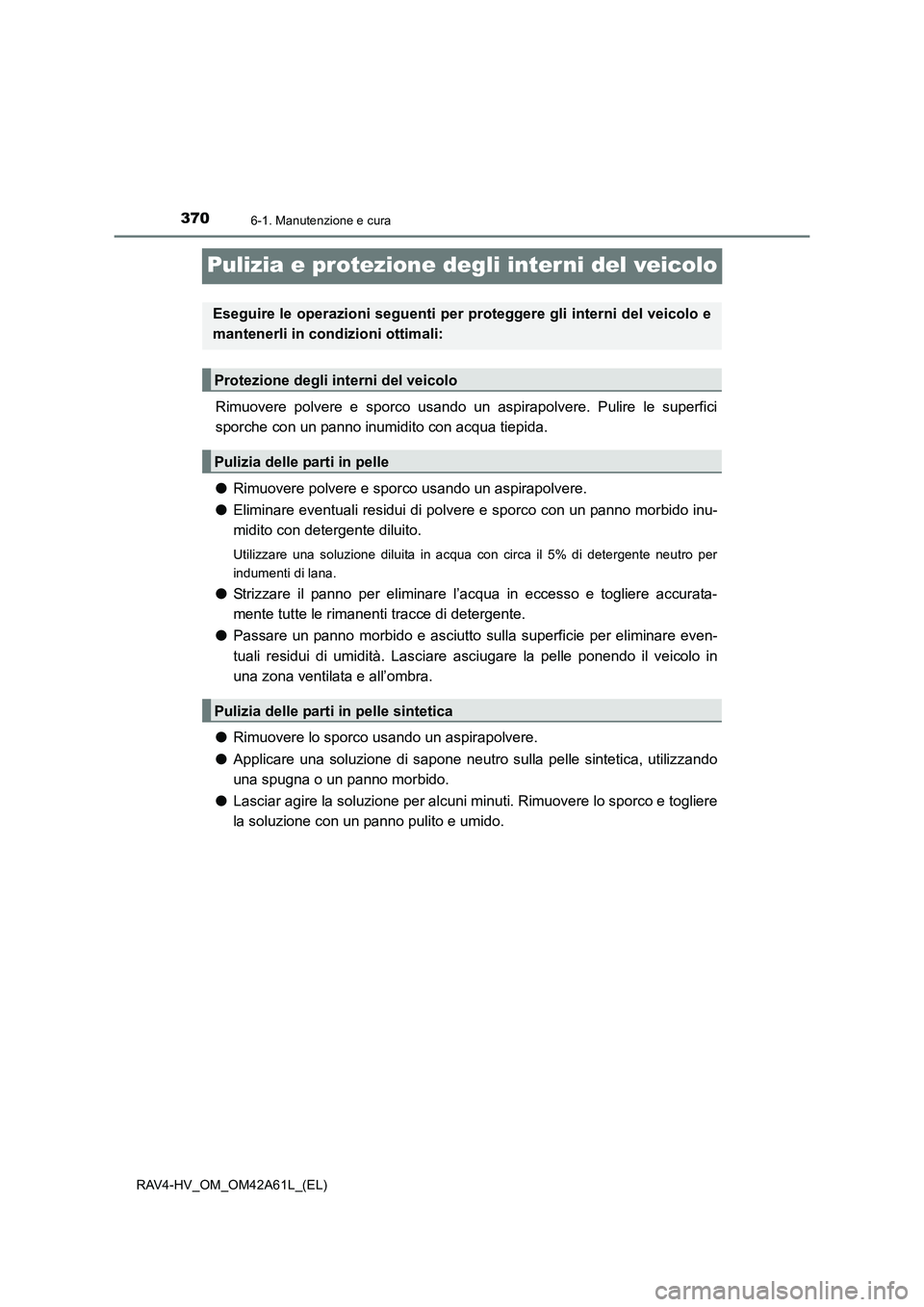

3706-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
Pulizia e protezione degli interni del veicolo
Rimuovere polvere e sporco usando un aspirapolvere. Pulire le superfici
sporche con un panno inumidito con acqua tiepida.
●Rimuovere polvere e sporco usando un aspirapolvere.
● Eliminare eventuali residui di polvere e sporco con un panno morbido inu-
midito con detergente diluito.
Utilizzare una soluzione diluita in acqua con circa il 5% di detergente neutro per
indumenti di lana.
● Strizzare il panno per eliminare l’acqua in eccesso e togliere accurata-
mente tutte le rimanenti tracce di detergente.
● Passare un panno morbido e asciutto sulla superficie per eliminare even-
tuali residui di umidità. Lasciare asciugare la pelle ponendo il veicolo in
una zona ventilata e all’ombra.
● Rimuovere lo sporco usando un aspirapolvere.
● Applicare una soluzione di sapone neutro sulla pelle sintetica, utilizzando
una spugna o un panno morbido.
● Lasciar agire la soluzione per alcuni minuti. Rimuovere lo sporco e togliere
la soluzione con un panno pulito e umido.
Eseguire le operazioni seguenti per proteggere gli interni del veicolo e
mantenerli in condizioni ottimali:
Protezione degli interni del veicolo
Pulizia delle parti in pelle
Pulizia delle parti in pelle sintetica
