TOYOTA RAV4 HYBRID 2015 Manuale duso (in Italian)

3716-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

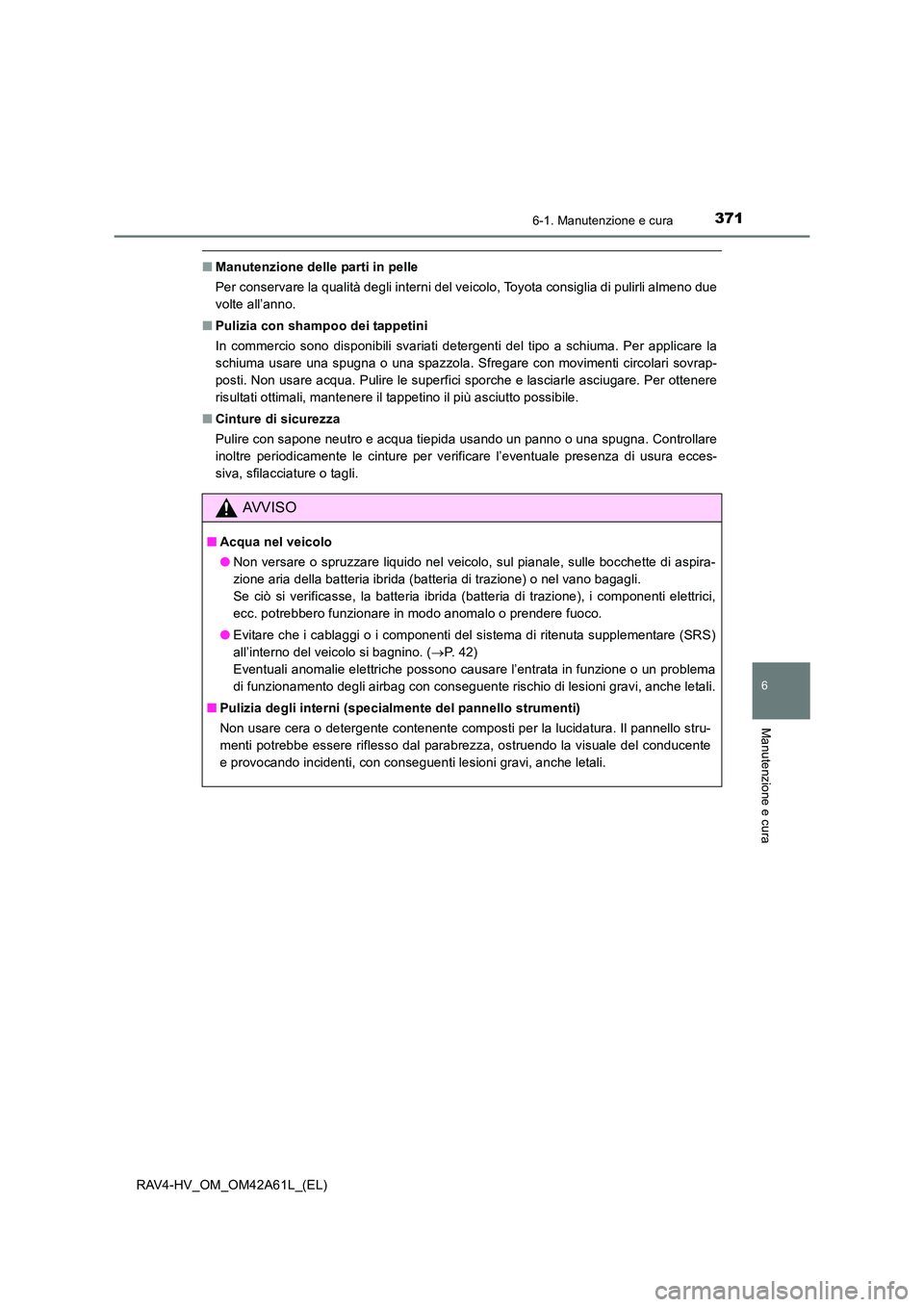

■Manutenzione delle parti in pelle
Per conservare la qualità degli interni del veicolo, Toyota consiglia di pulirli almeno due
volte all’anno.
■ Pulizia con shampoo dei tappetini
In commercio sono disponibili svariati detergenti del tipo a schiuma. Per applicare la
schiuma usare una spugna o una spazzola. Sfregare con movimenti circolari sovrap-
posti. Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere
risultati ottimali, mantenere il tappetino il più asciutto possibile.
■ Cinture di sicurezza
Pulire con sapone neutro e acqua tiepida usando un panno o una spugna. Controllare
inoltre periodicamente le cinture per verificare l’eventuale presenza di usura ecces-
siva, sfilacciature o tagli.
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquido nel veicolo, sul pianale, sulle bocchette di aspira-
zione aria della batteria ibrida (batteria di trazione) o nel vano bagagli.
Se ciò si verificasse, la batteria ibrida (batteria di trazione), i componenti elettrici,
ecc. potrebbero funzionare in modo anomalo o prendere fuoco.
● Evitare che i cablaggi o i componenti del sistema di ritenuta supplementare (SRS)
all’interno del veicolo si bagnino. ( →P. 42)
Eventuali anomalie elettriche possono causare l’entrata in funzione o un problema
di funzionamento degli airbag con conseguente rischio di lesioni gravi, anche letali.
■ Pulizia degli interni (specialmente del pannello strumenti)
Non usare cera o detergente contenente composti per la lucidatura. Il pannello stru-
menti potrebbe essere riflesso dal parabrezza, ostruendo la visuale del conducente
e provocando incidenti, con conseguenti lesioni gravi, anche letali.

3726-1. Manutenzione e cura
RAV4-HV_OM_OM42A61L_(EL)

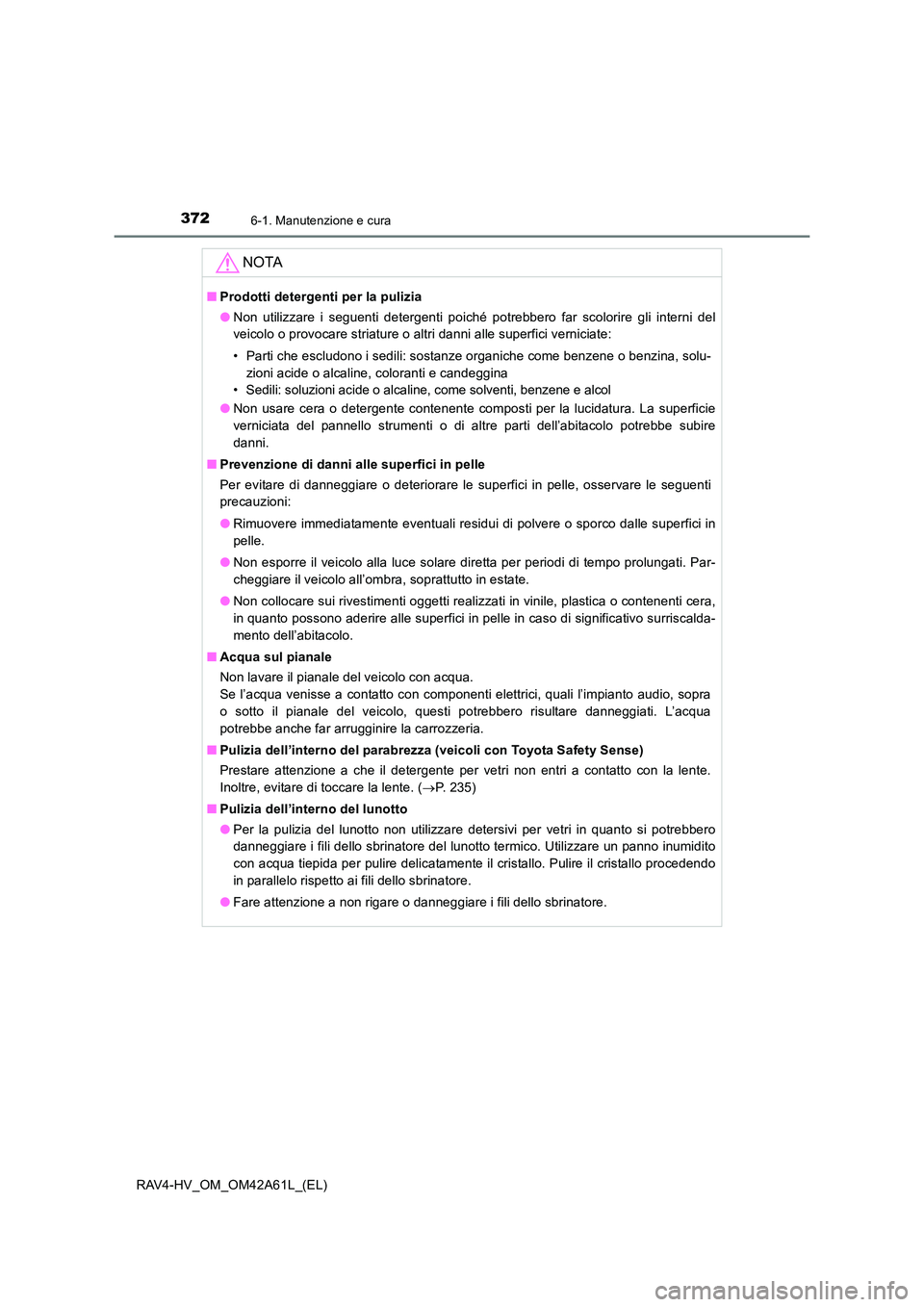

NOTA
■Prodotti detergenti per la pulizia
●Non utilizzare i seguenti detergenti poiché potrebbero far scolorire gli interni del
veicolo o provocare striature o altri danni alle superfici verniciate:
• Parti che escludono i sedili: sostanze organiche come benzene o benzina, solu-
zioni acide o alcaline, coloranti e candeggina
• Sedili: soluzioni acide o alcaline, come solventi, benzene e alcol
● Non usare cera o detergente contenente composti per la lucidatura. La superficie
verniciata del pannello strumenti o di altre parti dell’abitacolo potrebbe subire
danni.
■ Prevenzione di danni alle superfici in pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti
precauzioni:
●Rimuovere immediatamente eventuali residui di polvere o sporco dalle superfici in
pelle.
● Non esporre il veicolo alla luce solare diretta per periodi di tempo prolungati. Par-
cheggiare il veicolo all’ombra, soprattutto in estate.
● Non collocare sui rivestimenti oggetti realizzati in vinile, plastica o contenenti cera,
in quanto possono aderire alle superfici in pelle in caso di significativo surriscalda-
mento dell’abitacolo.
■ Acqua sul pianale
Non lavare il pianale del veicolo con acqua.
Se l’acqua venisse a contatto con componenti elettrici, quali l’impianto audio, sopra
o sotto il pianale del veicolo, questi potrebbero risultare danneggiati. L’acqua
potrebbe anche far arrugginire la carrozzeria.
■ Pulizia dell’interno del parabrezza (veicoli con Toyota Safety Sense)
Prestare attenzione a che il detergente per vetri non entri a contatto con la lente.
Inoltre, evitare di toccare la lente. ( →P. 235)
■ Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detersivi per vetri in quanto si potrebbero
danneggiare i fili dello sbrinatore del lunotto termico. Utilizzare un panno inumidito
con acqua tiepida per pulire delicatamente il cristallo. Pulire il cristallo procedendo
in parallelo rispetto ai fili dello sbrinatore.
● Fare attenzione a non rigare o danneggiare i fili dello sbrinatore.

3736-2. Manutenzione
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

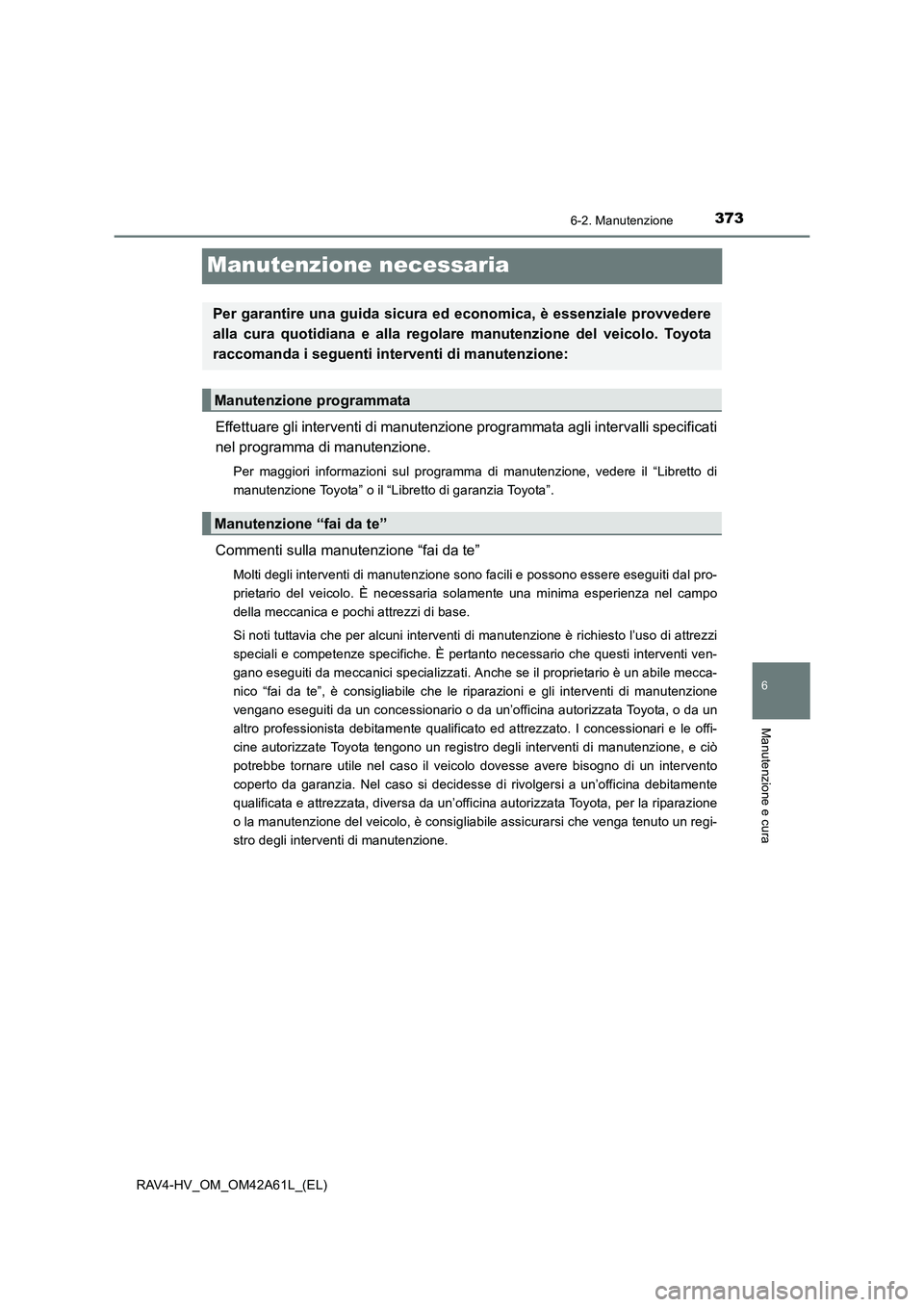

Manutenzione necessaria
Effettuare gli interventi di manutenzione programmata agli intervalli specificati
nel programma di manutenzione.
Per maggiori informazioni sul programma di manutenzione, vedere il “Libretto di
manutenzione Toyota” o il “Libretto di garanzia Toyota”.
Commenti sulla manutenzione “fai da te”
Molti degli interventi di manutenzione sono facili e possono essere eseguiti dal pro-
prietario del veicolo. È necessaria solamente una minima esperienza nel campo
della meccanica e pochi attrezzi di base.
Si noti tuttavia che per alcuni interventi di manutenzione è richiesto l’uso di attrezzi
speciali e competenze specifiche. È pertanto necessario che questi interventi ven-
gano eseguiti da meccanici specializzati. Anche se il proprietario è un abile mecca-
nico “fai da te”, è consigliabile che le riparazioni e gli interventi di manutenzione
vengano eseguiti da un concessionario o da un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato. I concessionari e le offi-
cine autorizzate Toyota tengono un registro degli interventi di manutenzione, e ciò
potrebbe tornare utile nel caso il veicolo dovesse avere bisogno di un intervento
coperto da garanzia. Nel caso si decidesse di rivolgersi a un’officina debitamente
qualificata e attrezzata, diversa da un’officina autorizzata Toyota, per la riparazione
o la manutenzione del veicolo, è consigliabile assicurarsi che venga tenuto un regi-
stro degli interventi di manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
alla cura quotidiana e alla regolare manutenzione del veicolo. Toyota
raccomanda i seguenti interventi di manutenzione:
Manutenzione programmata
Manutenzione “fai da te”

3746-2. Manutenzione
RAV4-HV_OM_OM42A61L_(EL)

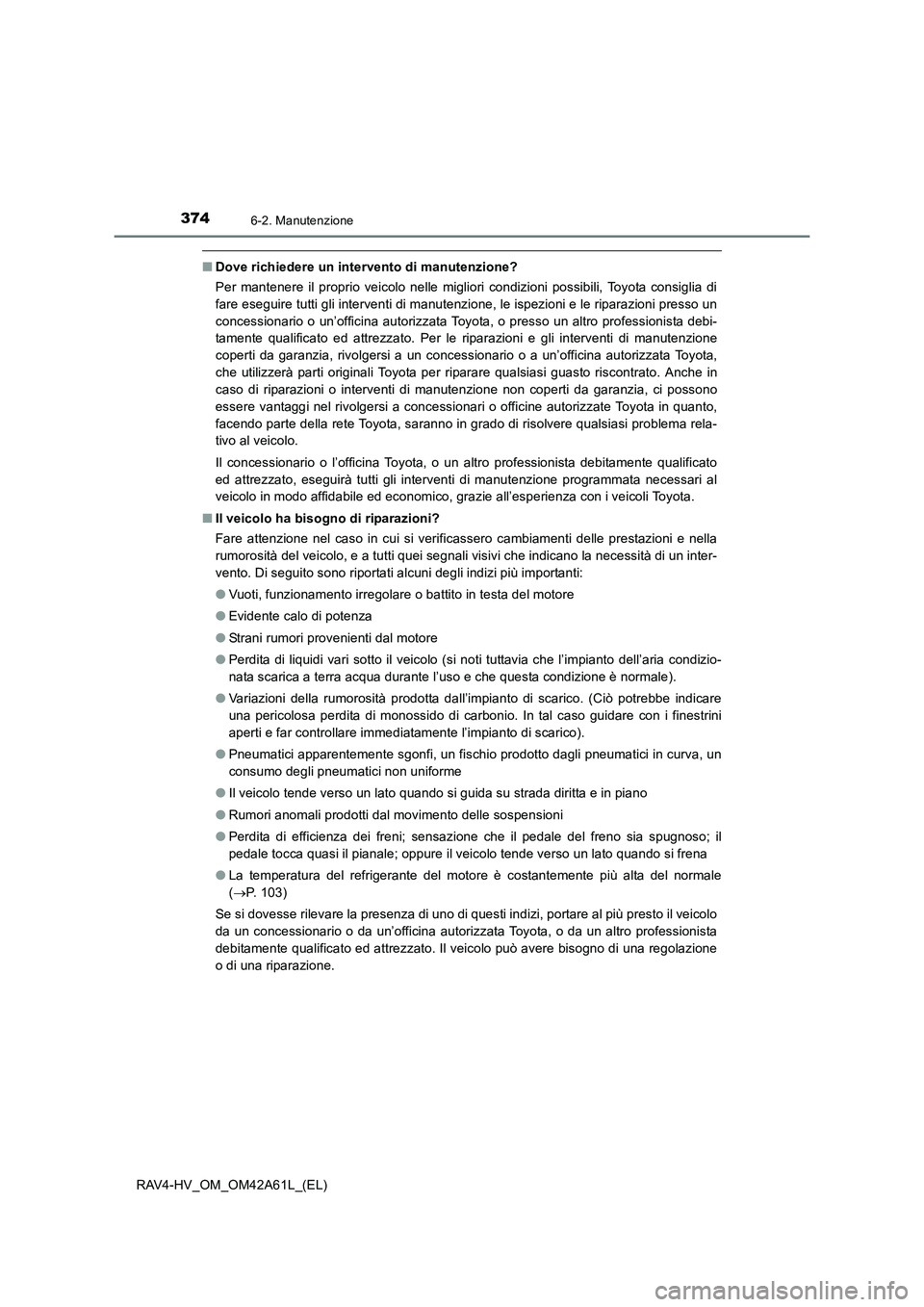

■Dove richiedere un intervento di manutenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di
fare eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professionista debi-
tamente qualificato ed attrezzato. Per le riparazioni e gli interventi di manutenzione
coperti da garanzia, rivolgersi a un concessionario o a un’officina autorizzata Toyota,
che utilizzerà parti originali Toyota per riparare qualsiasi guasto riscontrato. Anche in
caso di riparazioni o interventi di manutenzione non coperti da garanzia, ci possono
essere vantaggi nel rivolgersi a concessionari o officine autorizzate Toyota in quanto,
facendo parte della rete Toyota, saranno in grado di risolvere qualsiasi problema rela-
tivo al veicolo.
Il concessionario o l’officina Toyota, o un altro professionista debitamente qualificato
ed attrezzato, eseguirà tutti gli interventi di manutenzione programmata necessari al
veicolo in modo affidabile ed economico, grazie all’esperienza con i veicoli Toyota.
■ Il veicolo ha bisogno di riparazioni?
Fare attenzione nel caso in cui si verificassero cambiamenti delle prestazioni e nella
rumorosità del veicolo, e a tutti quei segnali visivi che indicano la necessità di un inter-
vento. Di seguito sono riportati alcuni degli indizi più importanti:
●Vuoti, funzionamento irregolare o battito in testa del motore
● Evidente calo di potenza
● Strani rumori provenienti dal motore
● Perdita di liquidi vari sotto il veicolo (si noti tuttavia che l’impianto dell’aria condizio-
nata scarica a terra acqua durante l’uso e che questa condizione è normale).
● Variazioni della rumorosità prodotta dall’impianto di scarico. (Ciò potrebbe indicare
una pericolosa perdita di monossido di carbonio. In tal caso guidare con i finestrini
aperti e far controllare immediatamente l’impianto di scarico).
● Pneumatici apparentemente sgonfi, un fischio prodotto dagli pneumatici in curva, un
consumo degli pneumatici non uniforme
● Il veicolo tende verso un lato quando si guida su strada diritta e in piano
● Rumori anomali prodotti dal movimento delle sospensioni
● Perdita di efficienza dei freni; sensazione che il pedale del freno sia spugnoso; il
pedale tocca quasi il pianale; oppure il veicolo tende verso un lato quando si frena
● La temperatura del refrigerante del motore è costantemente più alta del normale
(→ P. 103)
Se si dovesse rilevare la presenza di uno di questi indizi, portare al più presto il veicolo
da un concessionario o da un’officina autorizzata Toyota, o da un altro professionista
debitamente qualificato ed attrezzato. Il veicolo può avere bisogno di una regolazione
o di una riparazione.

3756-2. Manutenzione
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

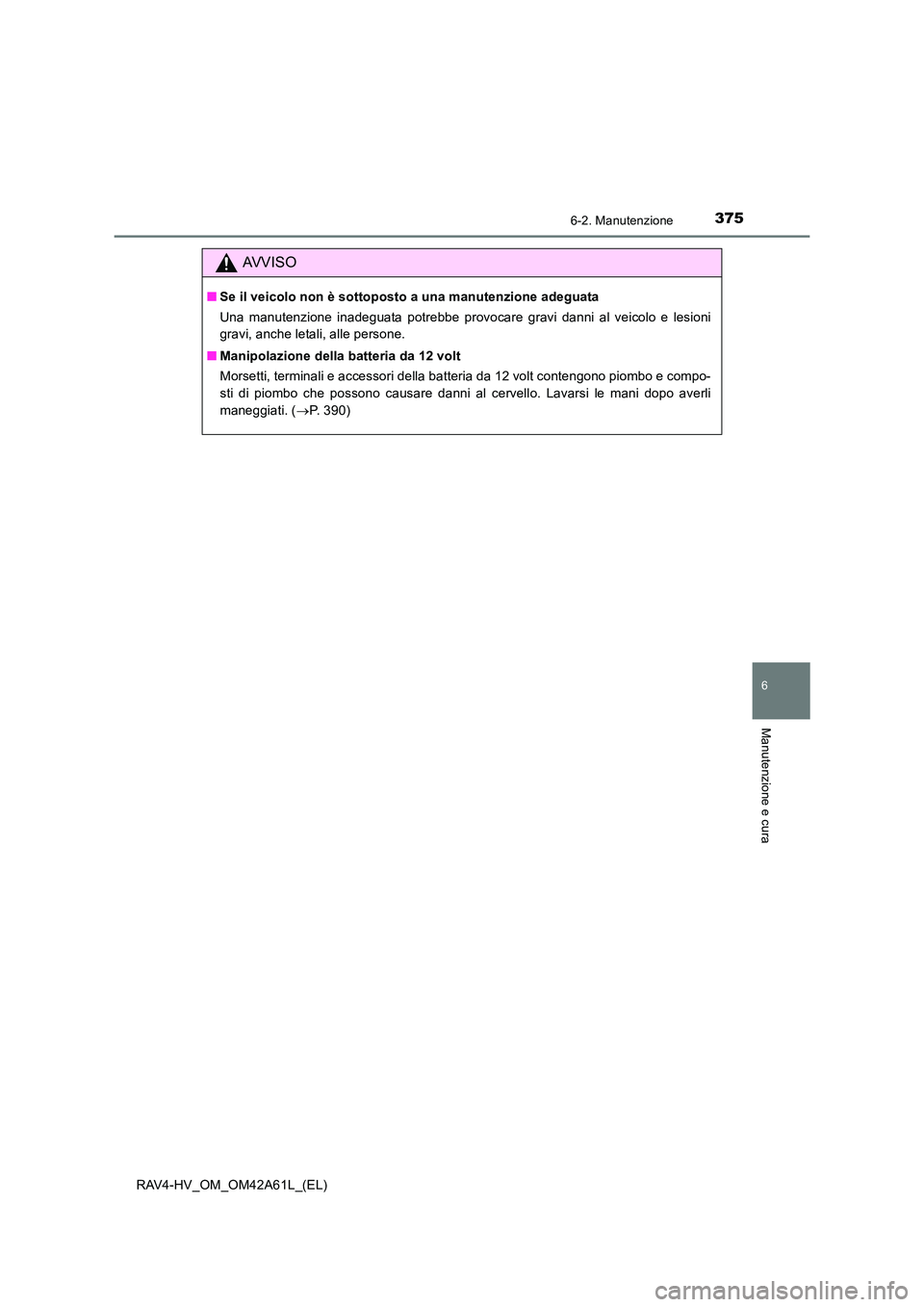

AVVISO
■Se il veicolo non è sottoposto a una manutenzione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni
gravi, anche letali, alle persone.
■ Manipolazione della batteria da 12 volt
Morsetti, terminali e accessori della batteria da 12 volt contengono piombo e compo-
sti di piombo che possono causare danni al cervello. Lavarsi le mani dopo averli
maneggiati. ( →P. 390)

3766-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)

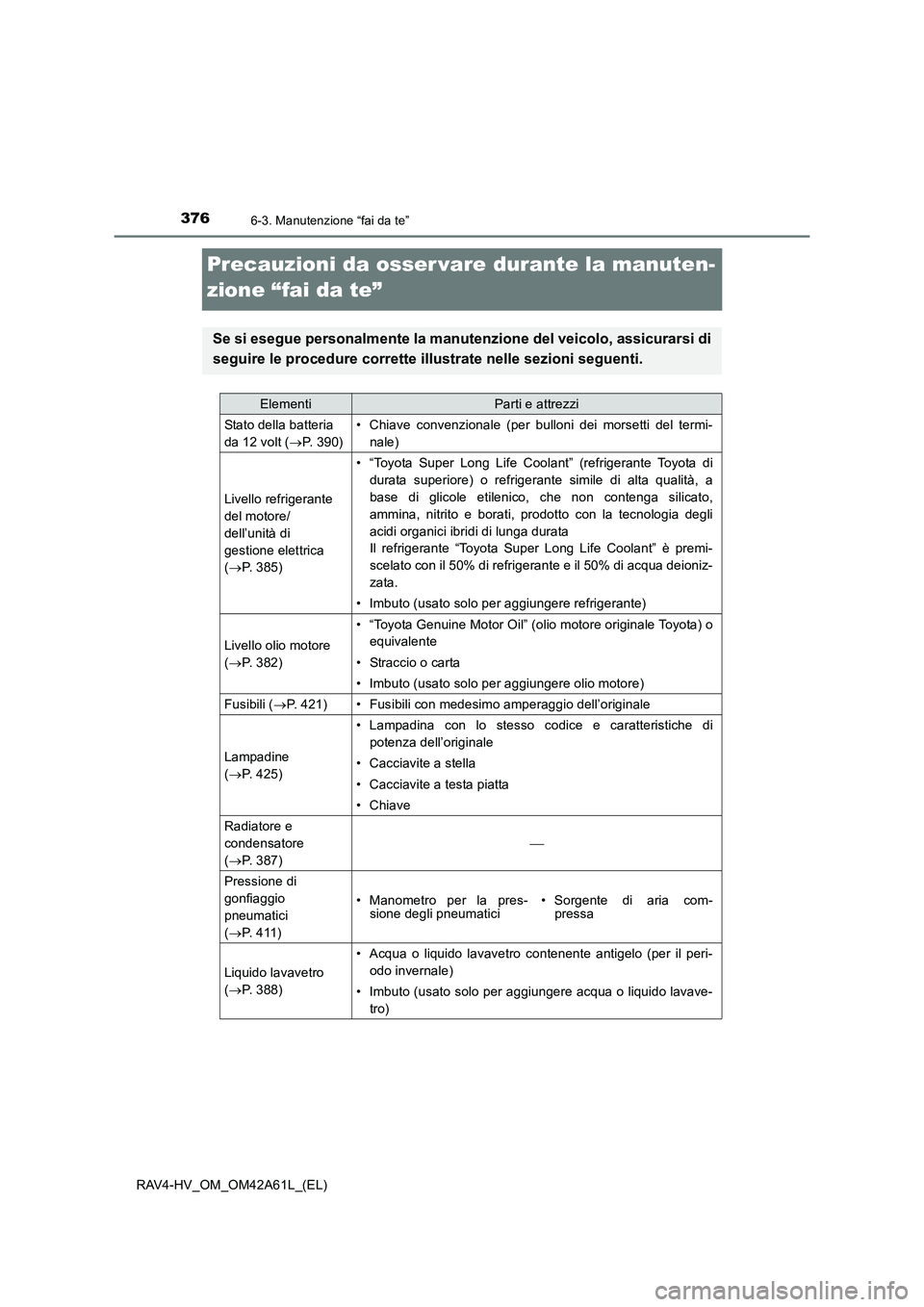

Precauzioni da osser vare durante la manuten-
zione “fai da te”
Se si esegue personalmente la manutenzione del veicolo, assicurarsi di
seguire le procedure corrette illustrate nelle sezioni seguenti.
ElementiParti e attrezzi
Stato della batteria
da 12 volt (→P. 390)• Chiave convenzionale (per bulloni dei morsetti del termi-
nale)
Livello refrigerante
del motore/
dell’unità di
gestione elettrica
(→ P. 385)
• “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o refrigerante simile di alta qualità, a
base di glicole etilenico, che non contenga silicato,
ammina, nitrito e borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Il refrigerante “Toyota Super Long Life Coolant” è premi-
scelato con il 50% di refrigerante e il 50% di acqua deioniz-
zata.
• Imbuto (usato solo per aggiungere refrigerante)
Livello olio motore
(→ P. 382)
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta
• Imbuto (usato solo per aggiungere olio motore)
Fusibili ( →P. 421)• Fusibili con medesimo amperaggio dell’originale
Lampadine
(→ P. 425)
• Lampadina con lo stesso codice e caratteristiche di
potenza dell’originale
• Cacciavite a stella
• Cacciavite a testa piatta
• Chiave
Radiatore e
condensatore
(→ P. 387)

Pressione di
gonfiaggio
pneumatici
(→ P. 4 1 1 )
• Manometro per la pres-
sione degli pneumatici• Sorgente di aria com-pressa
Liquido lavavetro
(→ P. 388)
• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-tro)

3776-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

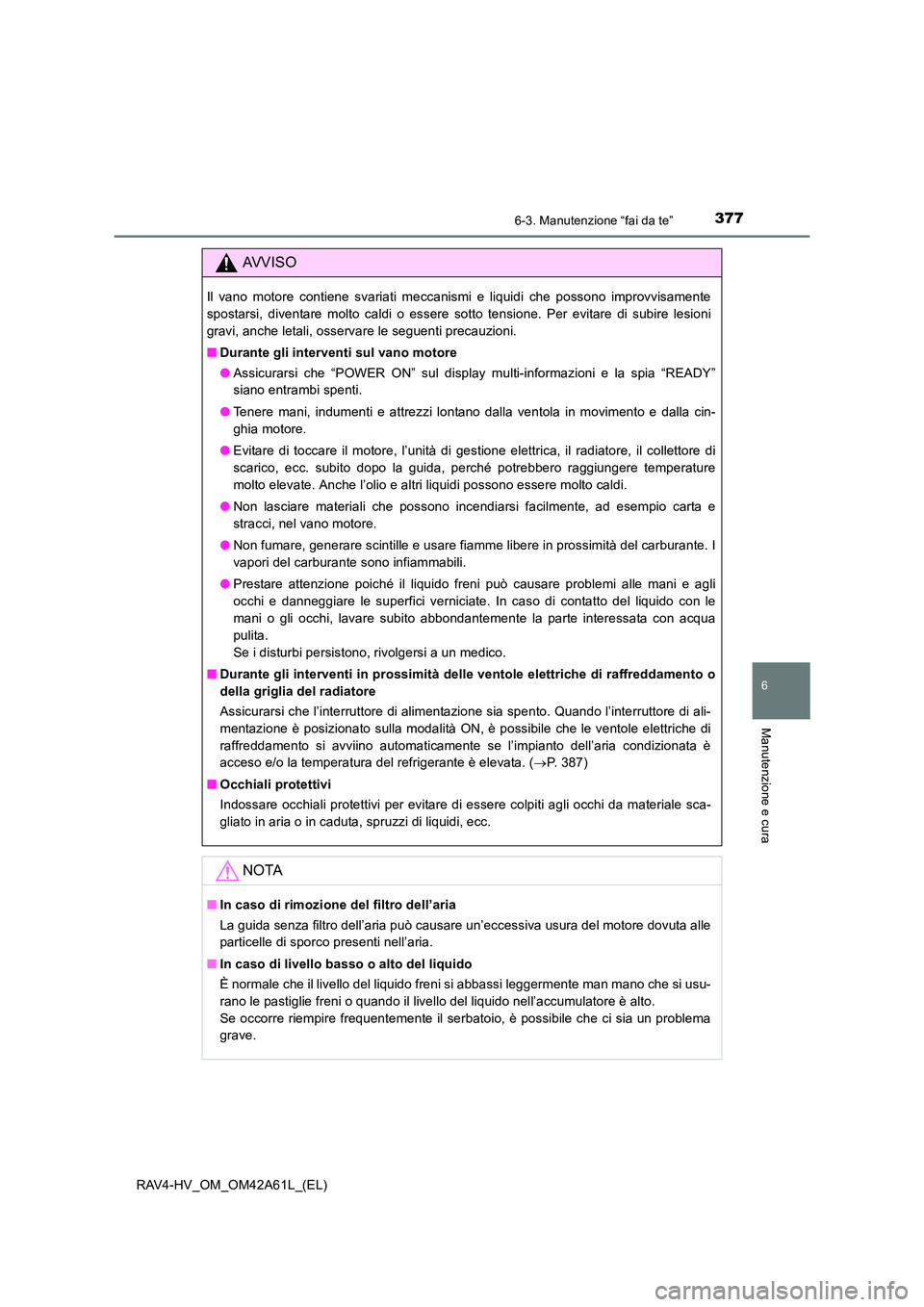

AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Assicurarsi che “POWER ON” sul display multi-informazioni e la spia “READY”
siano entrambi spenti.
● Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero raggiungere temperature
molto elevate. Anche l’olio e altri liquidi possono essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta e
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con le
mani o gli occhi, lavare subito abbondantemente la parte interessata con acqua
pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia del radiatore
Assicurarsi che l’interruttore di alimentazione sia spento. Quando l’interruttore di ali-
mentazione è posizionato sulla modalità ON, è possibile che le ventole elettriche di
raffreddamento si avviino automaticamente se l’impianto dell’aria condizionata è
acceso e/o la temperatura del refrigerante è elevata. ( →P. 387)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

3786-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)

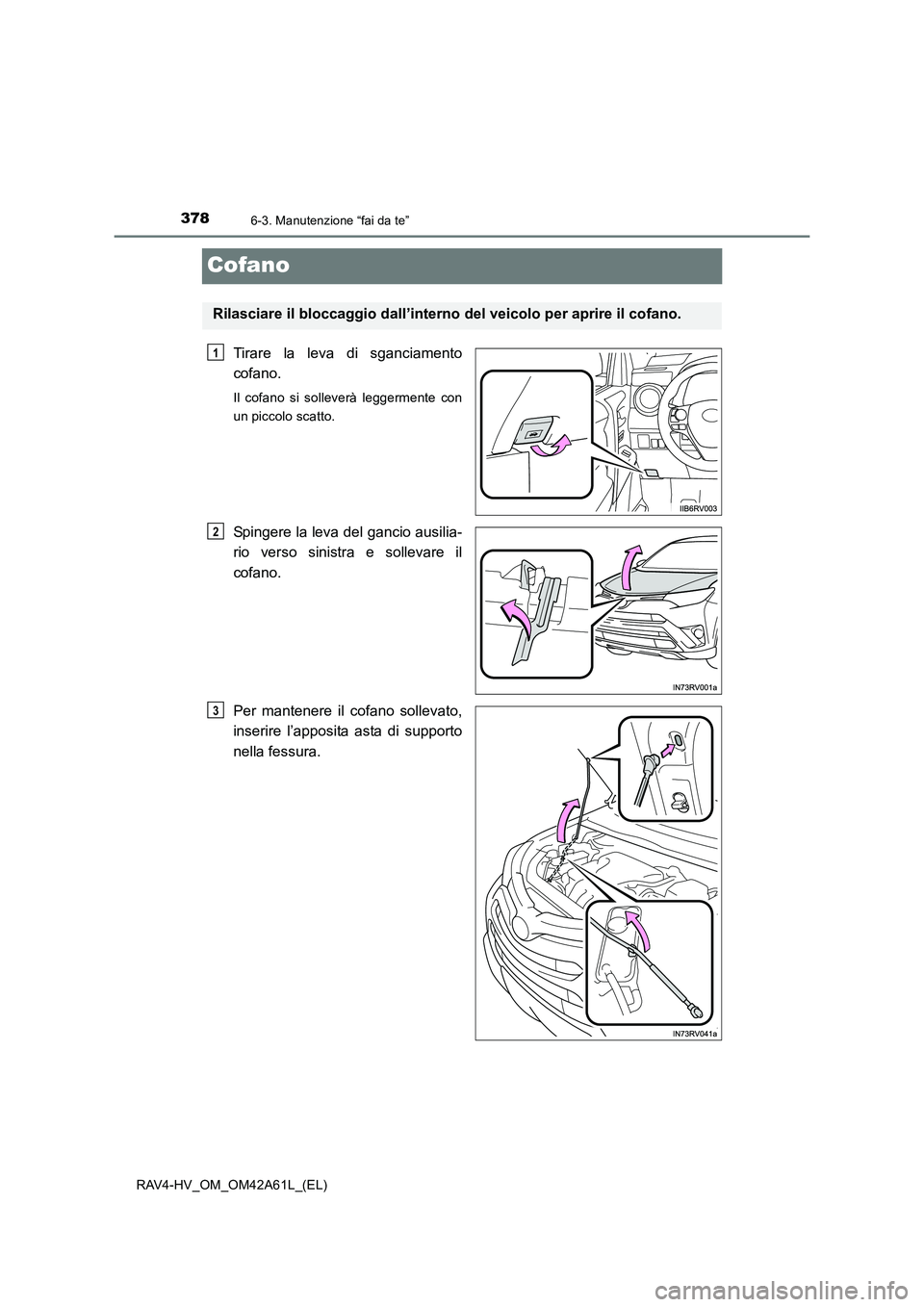

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Spingere la leva del gancio ausilia-
rio verso sinistra e sollevare il
cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
3

3796-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

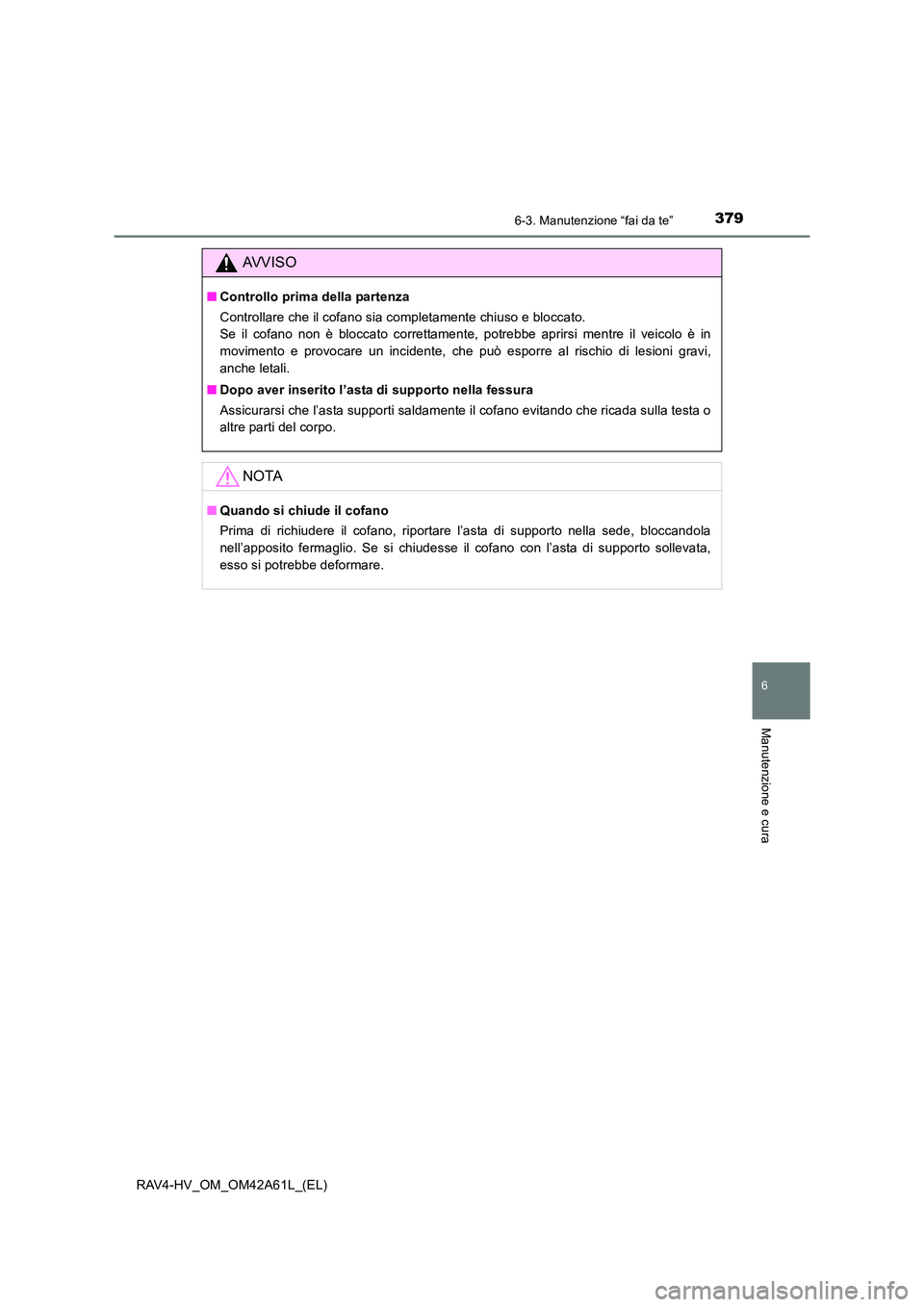

AVVISO
■Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiudesse il cofano con l’asta di supporto sollevata,
esso si potrebbe deformare.

3806-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)

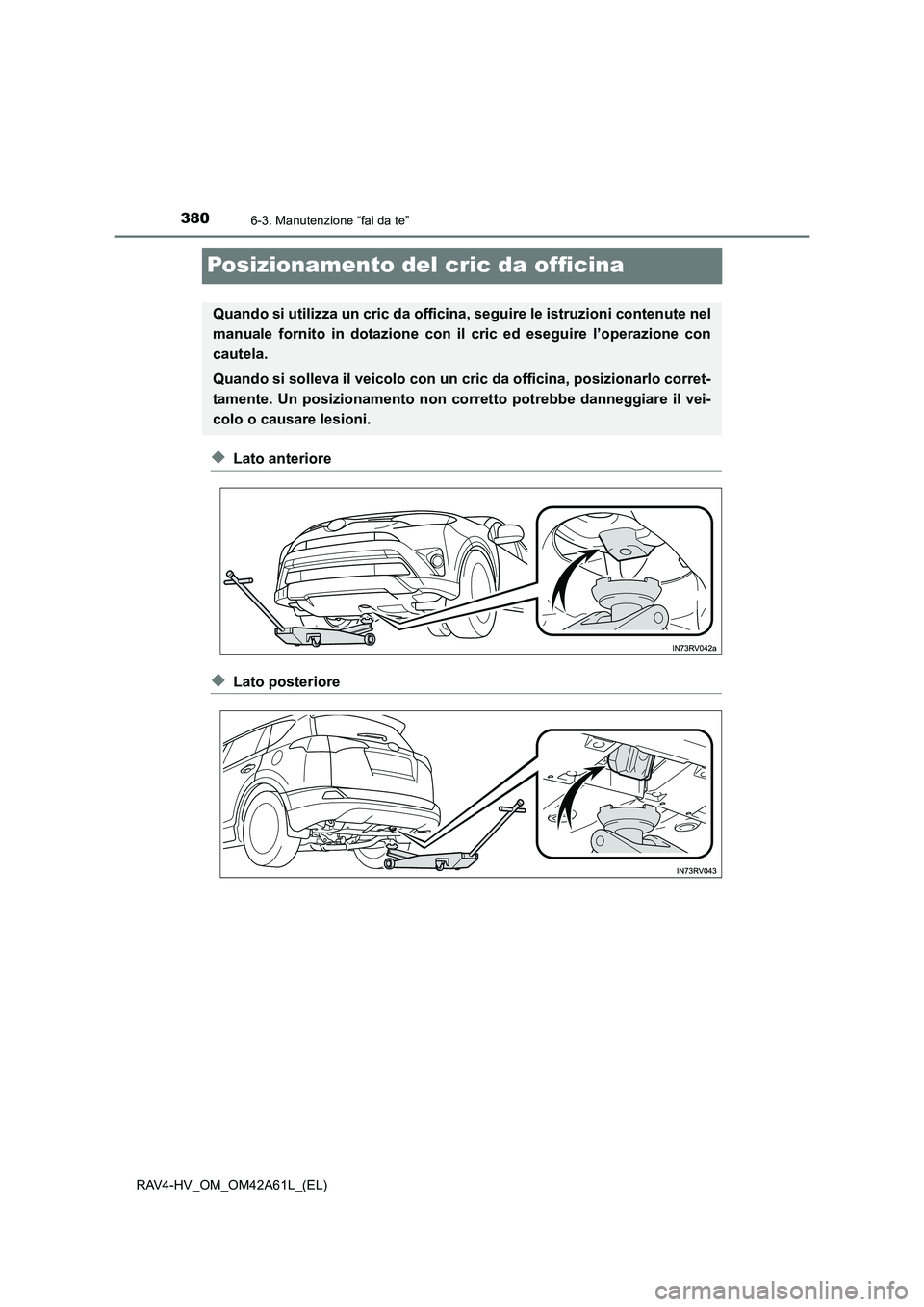

Posizionamento del cric da officina
◆Lato anteriore
◆Lato posteriore
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionarlo corret-
tamente. Un posizionamento non corretto potrebbe danneggiare il vei-
colo o causare lesioni.
