TOYOTA RAV4 HYBRID 2015 Manuale duso (in Italian)

4216-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

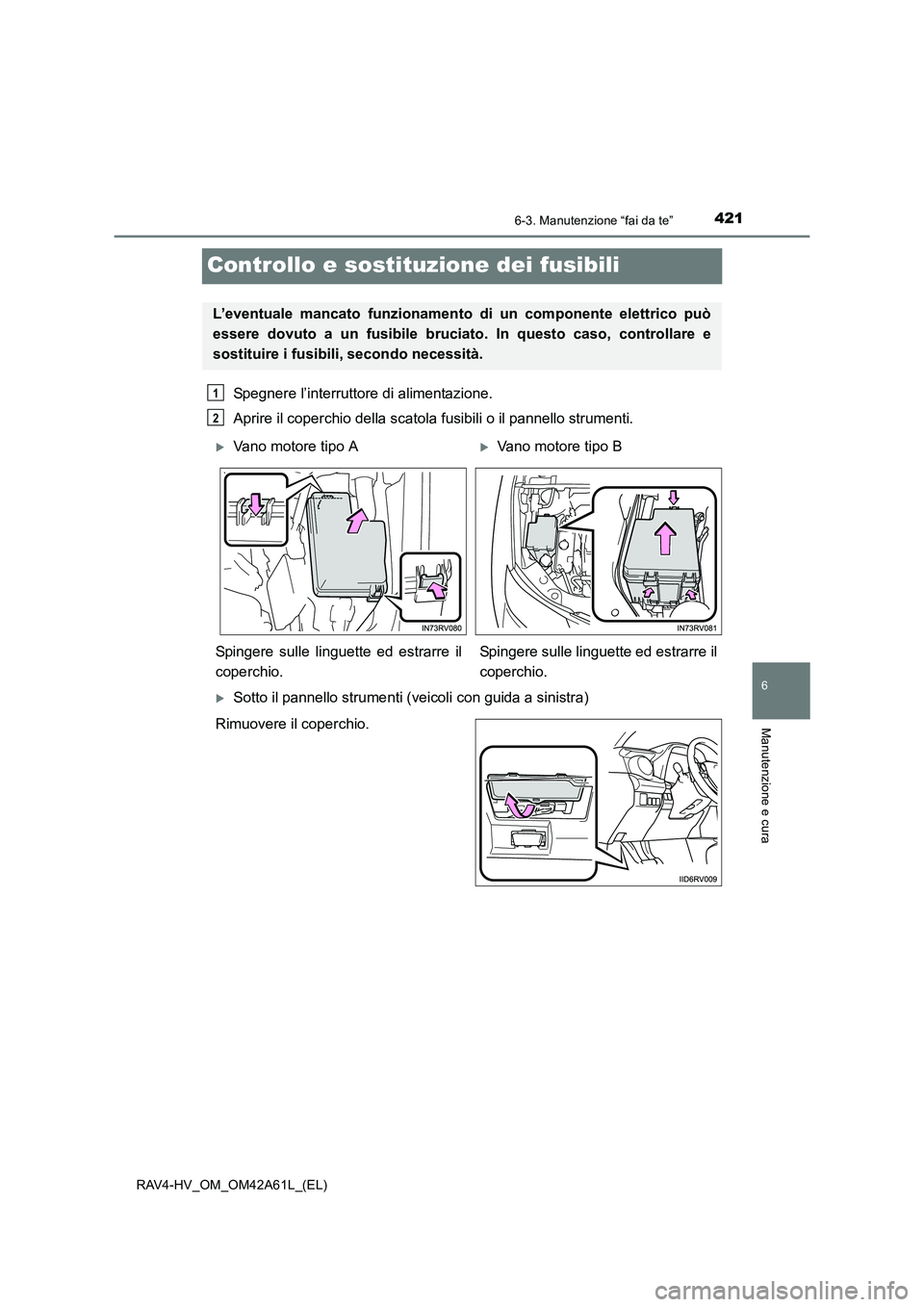

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili o il pannello strumenti.
XSotto il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
XVano motore tipo AXVano motore tipo B
Spingere sulle linguette ed estrarre il
coperchio. Spingere sulle linguette ed estrarre il
coperchio.

4226-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
XSotto il pannello strumenti (veicoli con guida a destra)
Rimuovere il rivestimento inferiore del
pannello strumenti.
Rimuovere il coperchio.
XDietro il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il pannello strumenti.
XDietro il pannello strumenti (veicoli con guida a destra)
Rimuovere il vano portaoggetti.
( → P. 416)

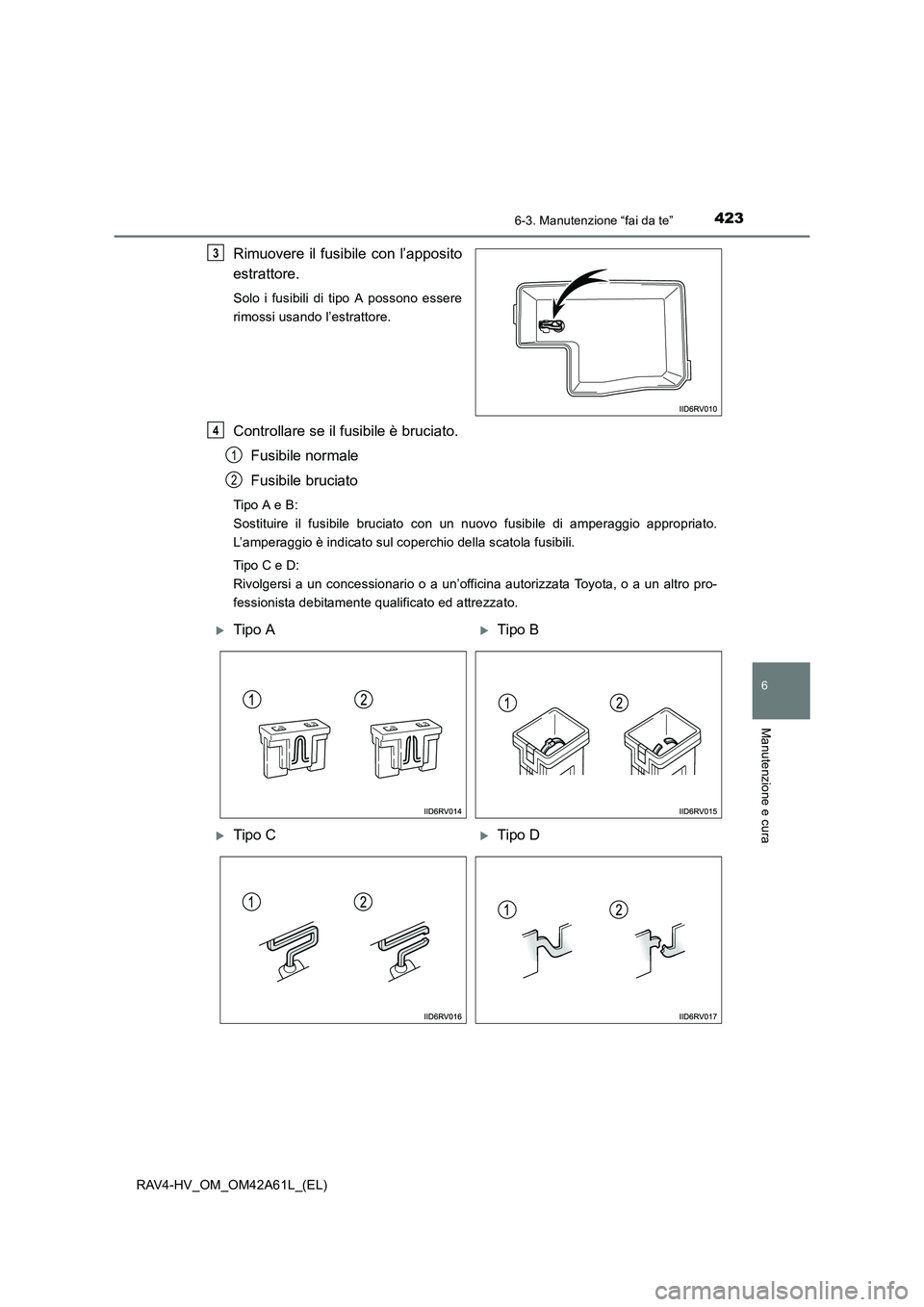

4236-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura
Rimuovere il fusibile con l’apposito
estrattore.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
Tipo C e D:
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D

4246-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)

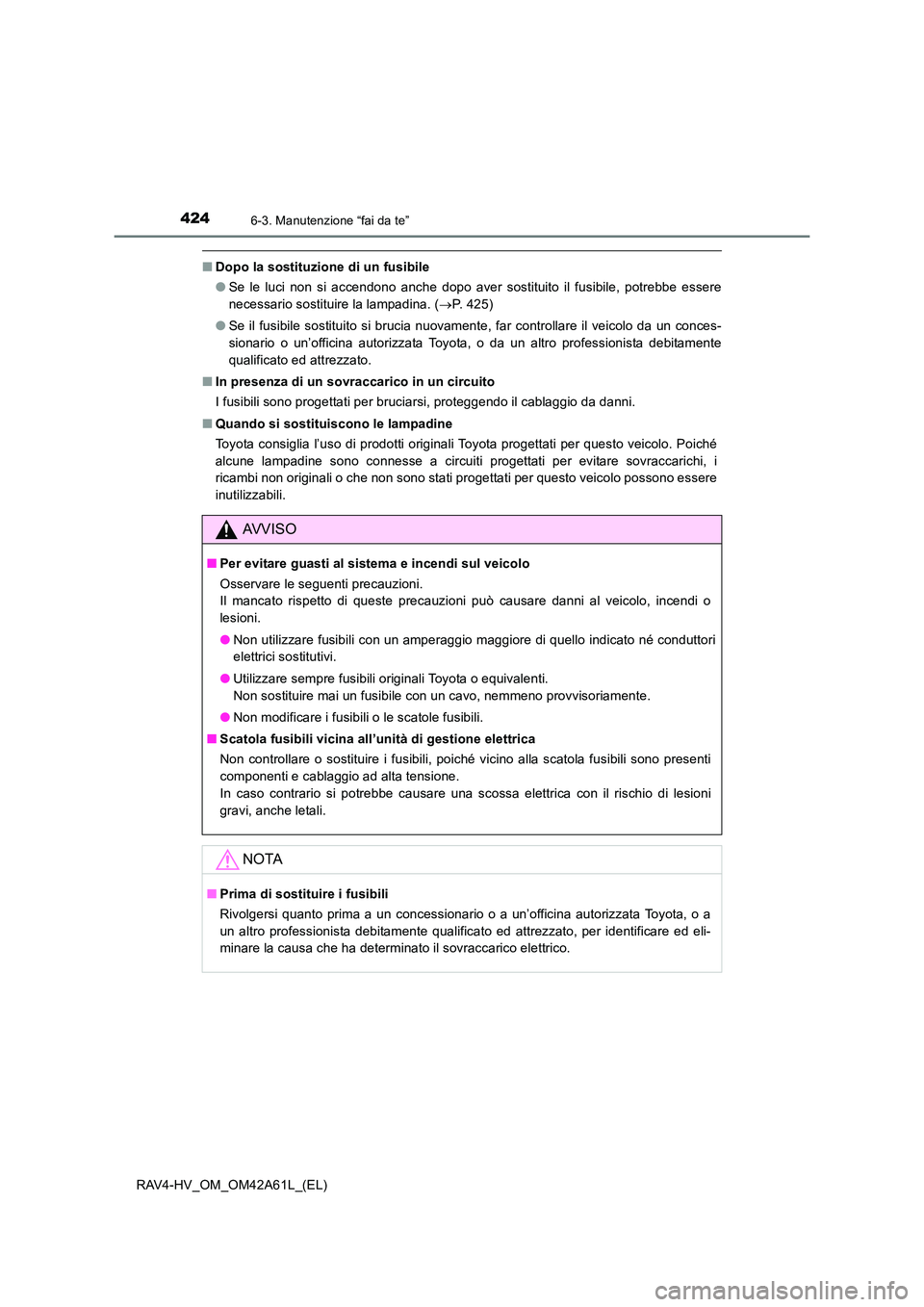

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 425)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo da un conces-
sionario o un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Quando si sostituiscono le lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
■ Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti
componenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni
gravi, anche letali.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato, per identificare ed eli-
minare la causa che ha determinato il sovraccarico elettrico.

4256-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

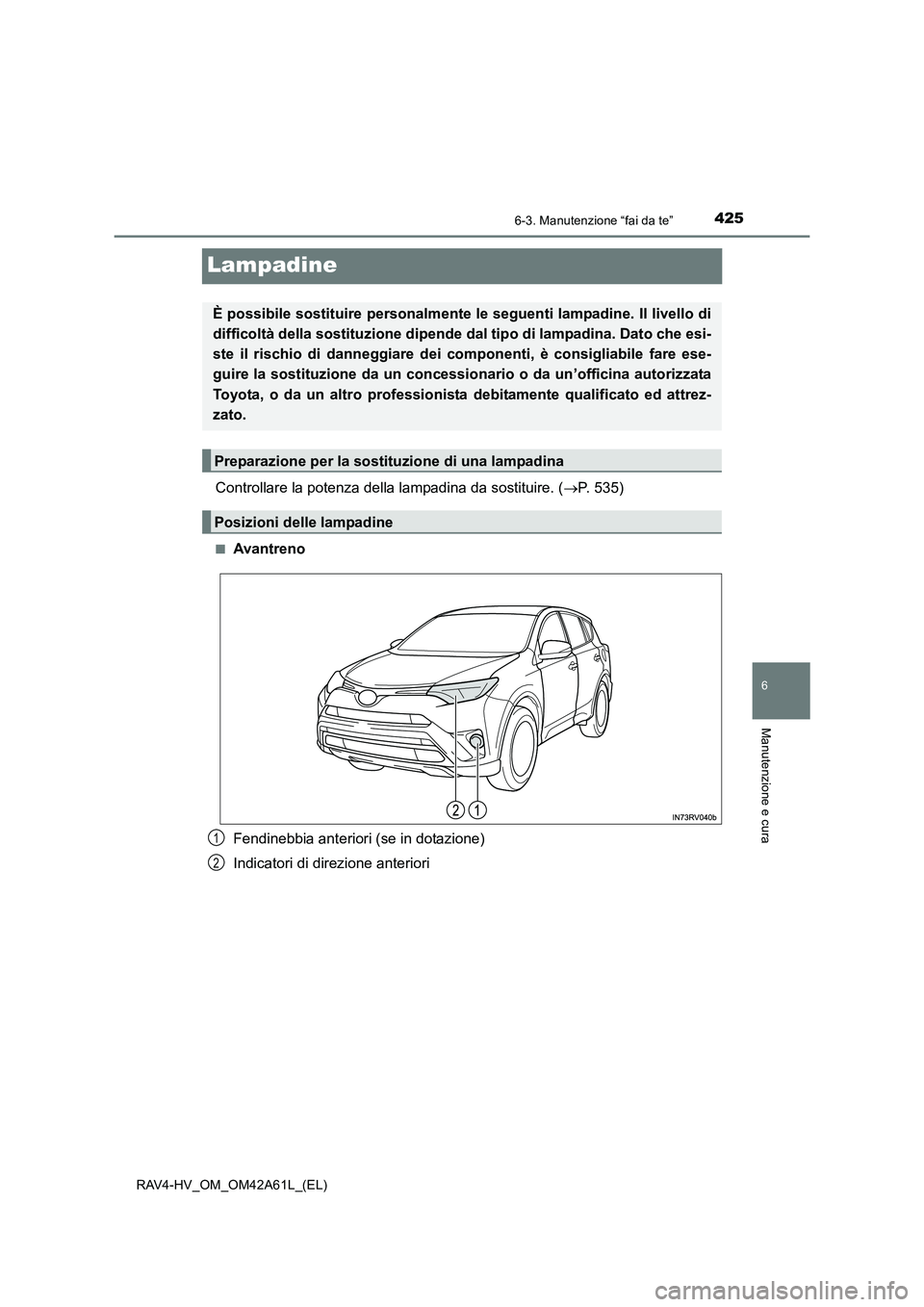

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 535)
■Avantreno
Fendinebbia anteriori (se in dotazione)
Indicatori di direzione anteriori
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
1
2

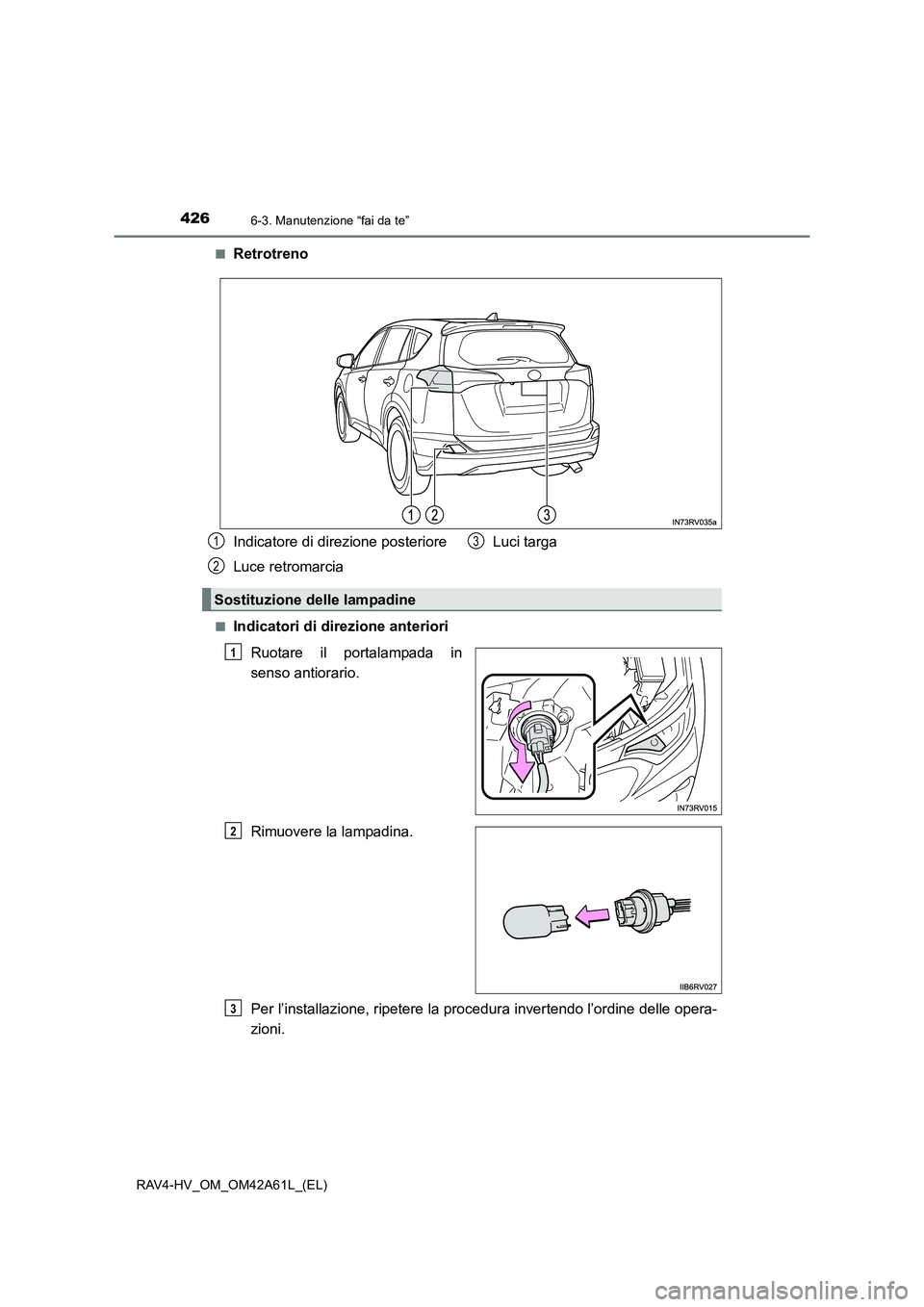

4266-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)■
Retrotreno
■Indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Indicatore di direzione posteriore
Luce retromarcia Luci targa
Sostituzione delle lampadine
1
2
3
1
2
3

4276-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

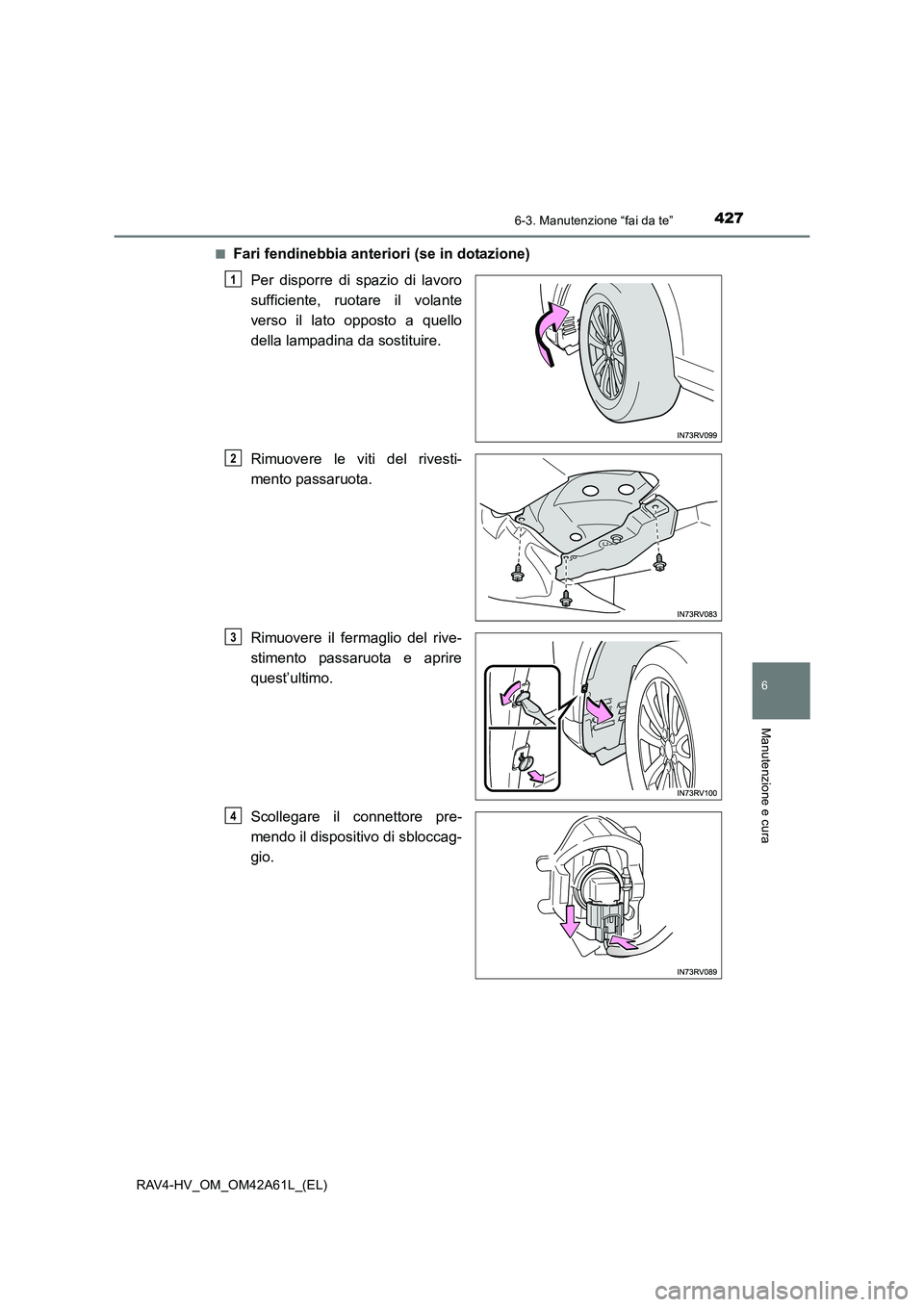

■Fari fendinebbia anteriori (se in dotazione)Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere le viti del rivesti-
mento passaruota.
Rimuovere il fermaglio del rive-
stimento passaruota e aprire
quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

4286-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)

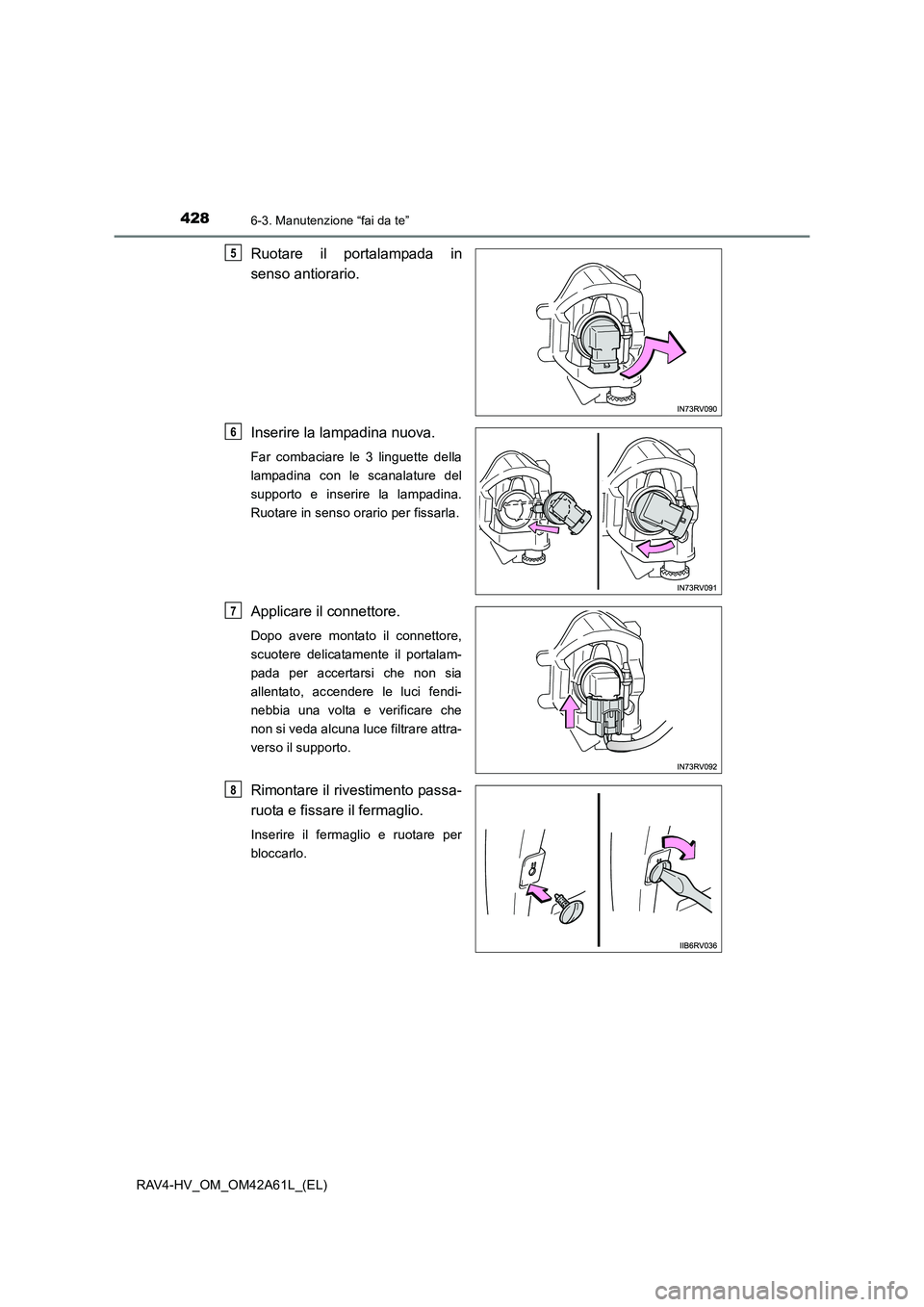

Ruotare il portalampada in
senso antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare il rivestimento passa-
ruota e fissare il fermaglio.
Inserire il fermaglio e ruotare per
bloccarlo.
5
6
7
8

4296-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)
6
Manutenzione e cura

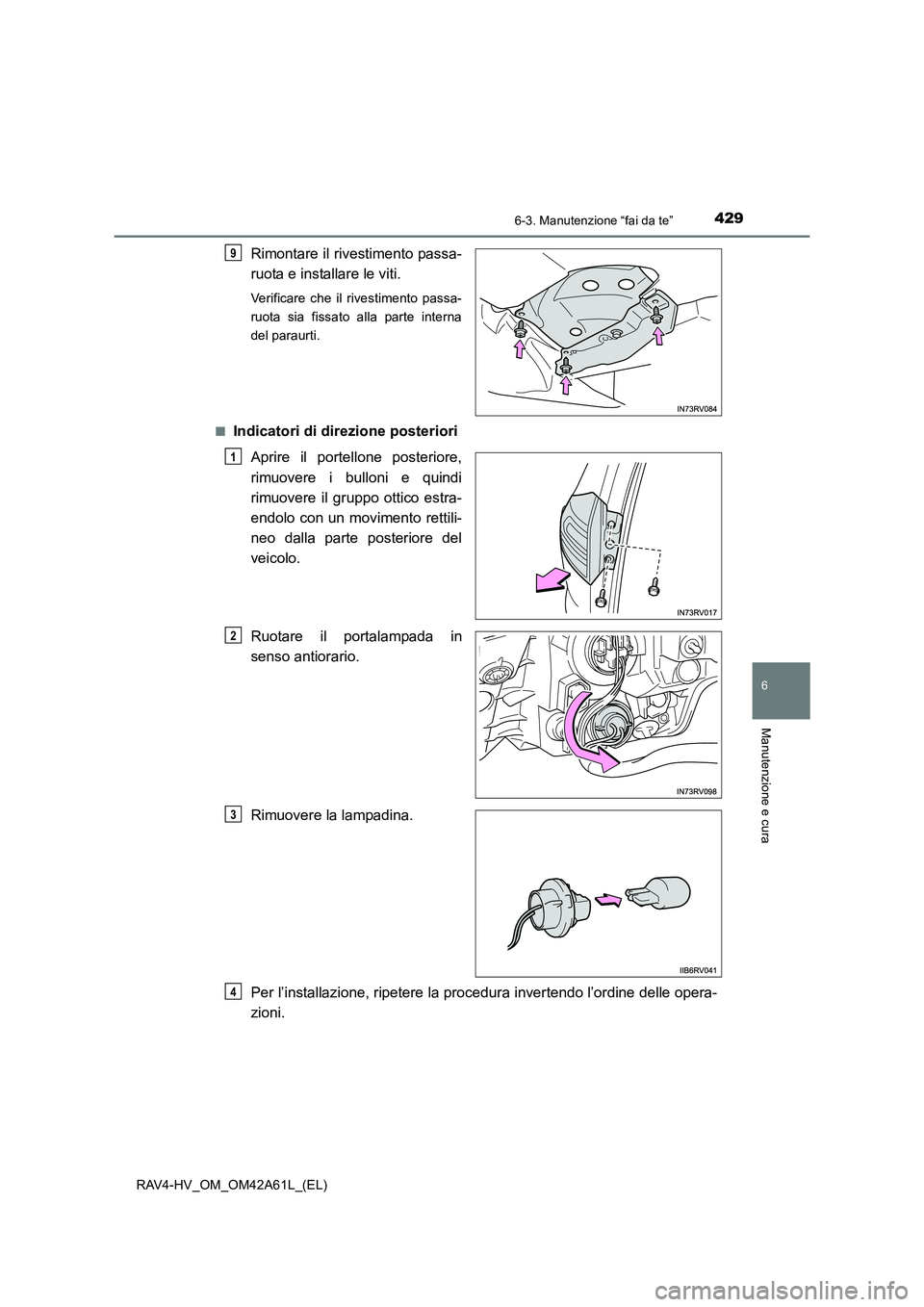

Rimontare il rivestimento passa-
ruota e installare le viti.
Verificare che il rivestimento passa-
ruota sia fissato alla parte interna
del paraurti.
■
Indicatori di direzione posteriori Aprire il portellone posteriore,
rimuovere i bulloni e quindi
rimuovere il gruppo ottico estra-
endolo con un movimento rettili-
neo dalla parte posteriore del
veicolo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
9
1
2
3
4

4306-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42A61L_(EL)■

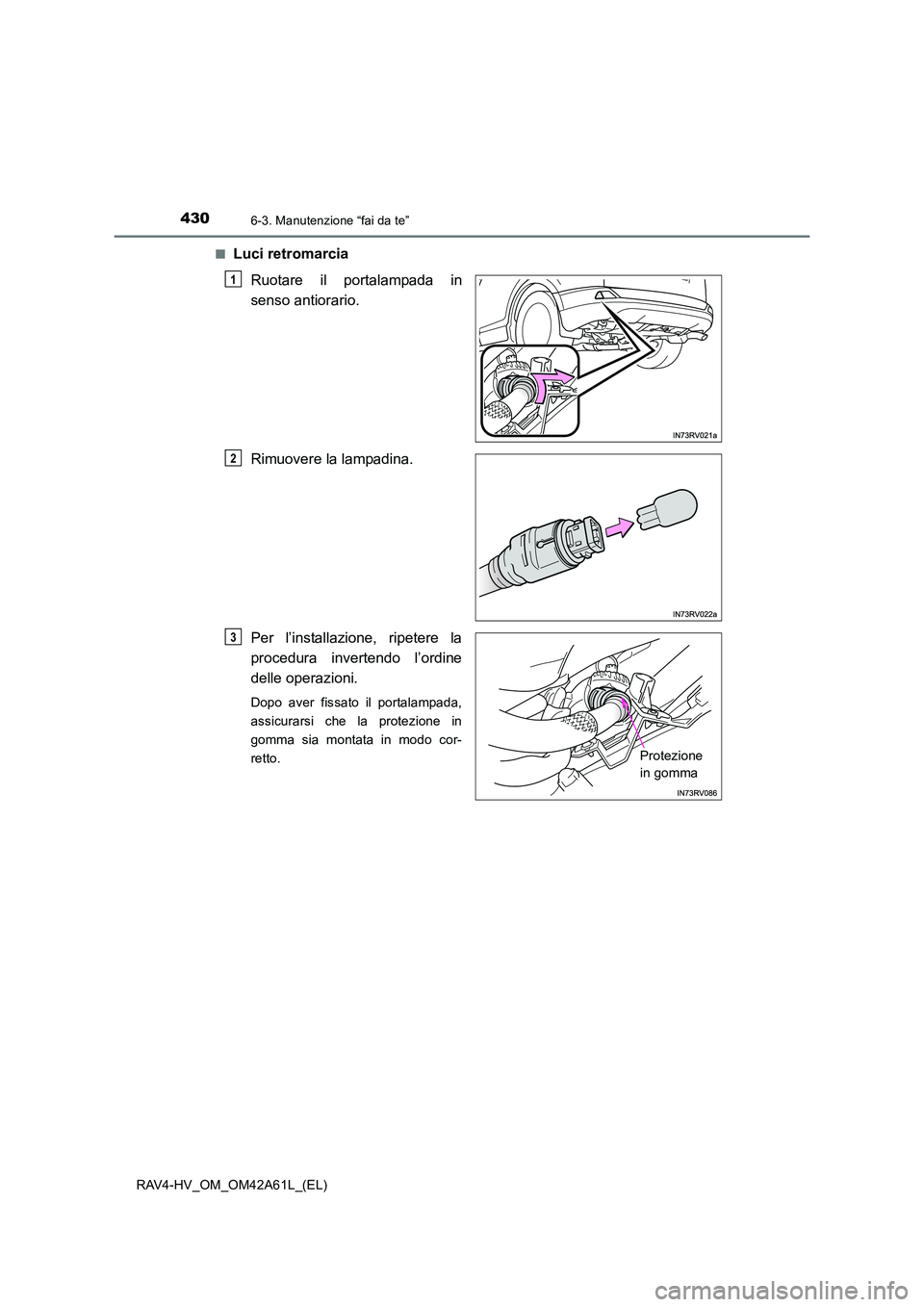

Luci retromarcia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la
procedura invertendo l’ordine
delle operazioni.
Dopo aver fissato il portalampada,
assicurarsi che la protezione in
gomma sia montata in modo cor-
retto.
1
2
Protezione
in gomma
3
