TOYOTA RAV4 HYBRID 2016 Brugsanvisning (in Danish)

4116-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje
XUnder instrumentbordet (højrestyrede biler)
Afmontér instrumentbordet under
afdækningen.
Fjern afdækningen.
XBag instrumentbordet (venstrestyrede biler)
Afmontér instrumentbordet.
XBag instrumentbordet (højrestyrede biler)
Fjern handskerummet. (→S. 405)
OM42A57DK.book Page 411 Tuesday, December 15, 2015 9:07 PM

4126-3. Gør-det-selv vedligeholdelse
OM42A57DK

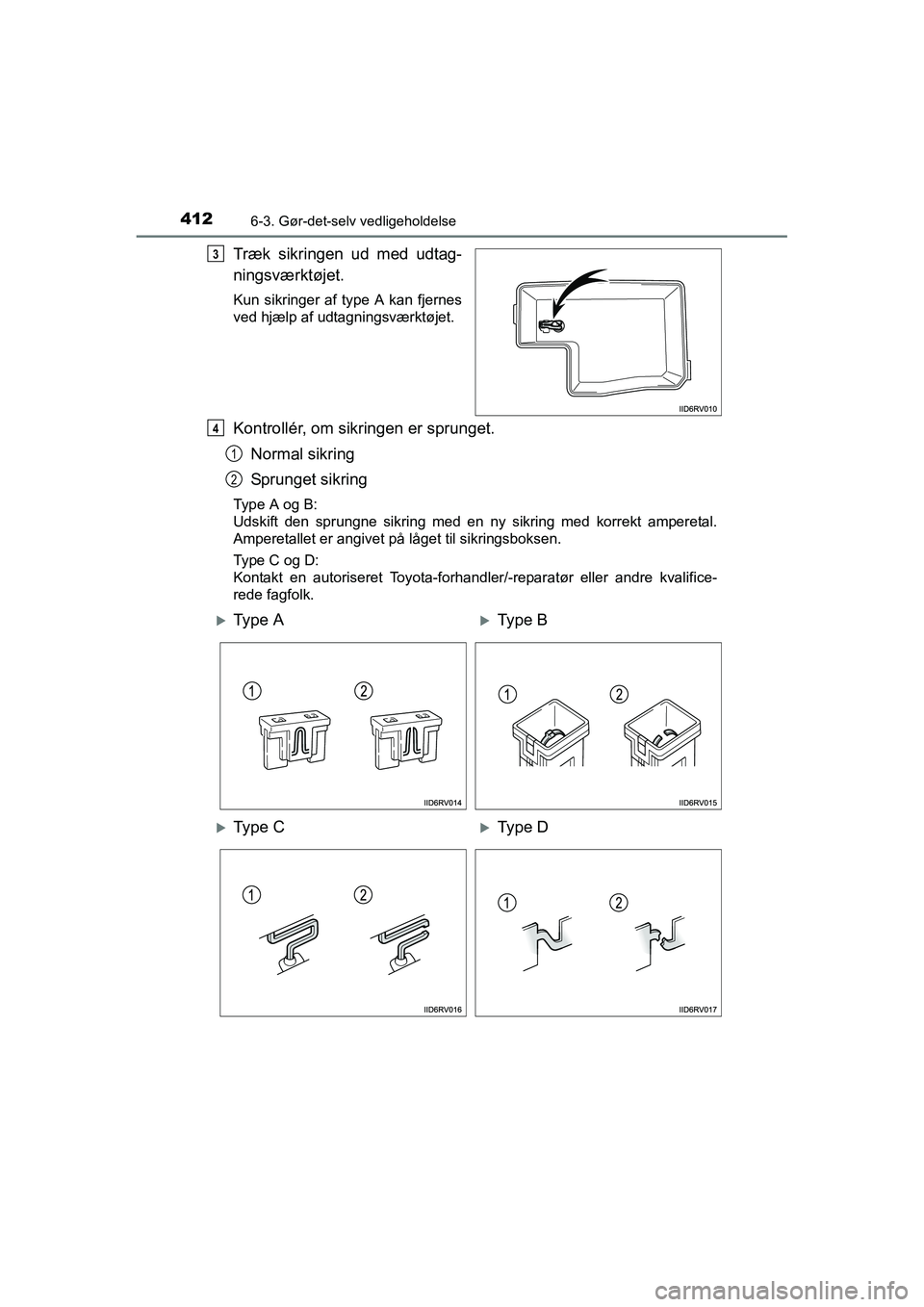

Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
Kontrollér, om sikringen er sprunget.
Normal sikring
Sprunget sikring
Type A og B:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type C og D:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
3
4
1
2
XTy p e AXType B
XTy p e CXType D
OM42A57DK.book Page 412 Tuesday, December 15, 2015 9:07 PM

4136-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

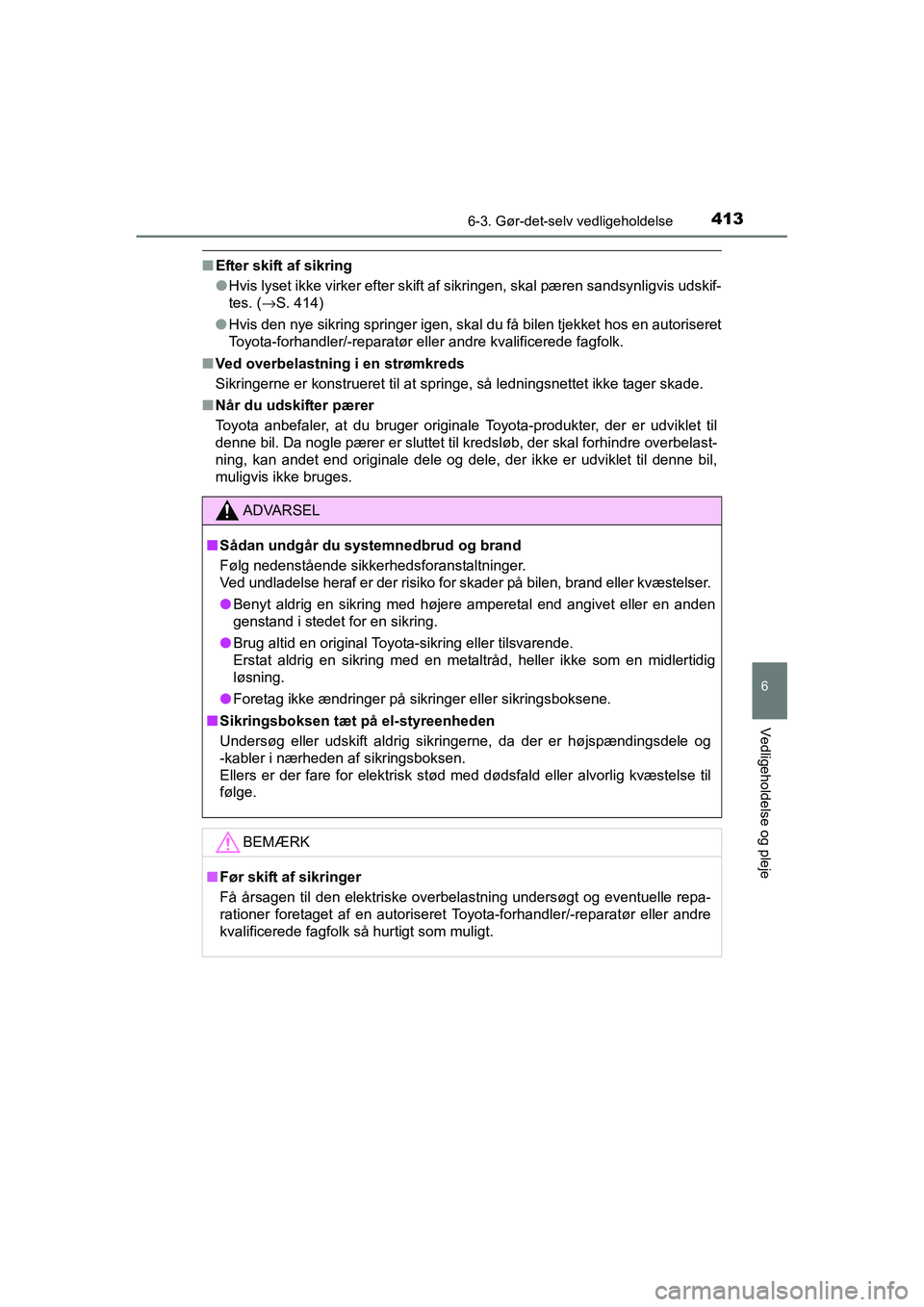

■Efter skift af sikring
●Hvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. (→S. 414)
●Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
■Når du udskifter pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
■Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstelser.
●Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
●Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metaltråd, heller ikke som en midlertidig
løsning.
●Foretag ikke ændringer på sikringer eller sikringsboksene.
■Sikringsboksen tæt på el-styreenheden
Undersøg eller udskift aldrig sikringerne, da der er højspændingsdele og
-kabler i nærheden af sikringsboksen.
Ellers er der fare for elektrisk stød med dødsfald eller alvorlig kvæstelse til
følge.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM42A57DK.book Page 413 Tuesday, December 15, 2015 9:07 PM

4146-3. Gør-det-selv vedligeholdelse
OM42A57DK

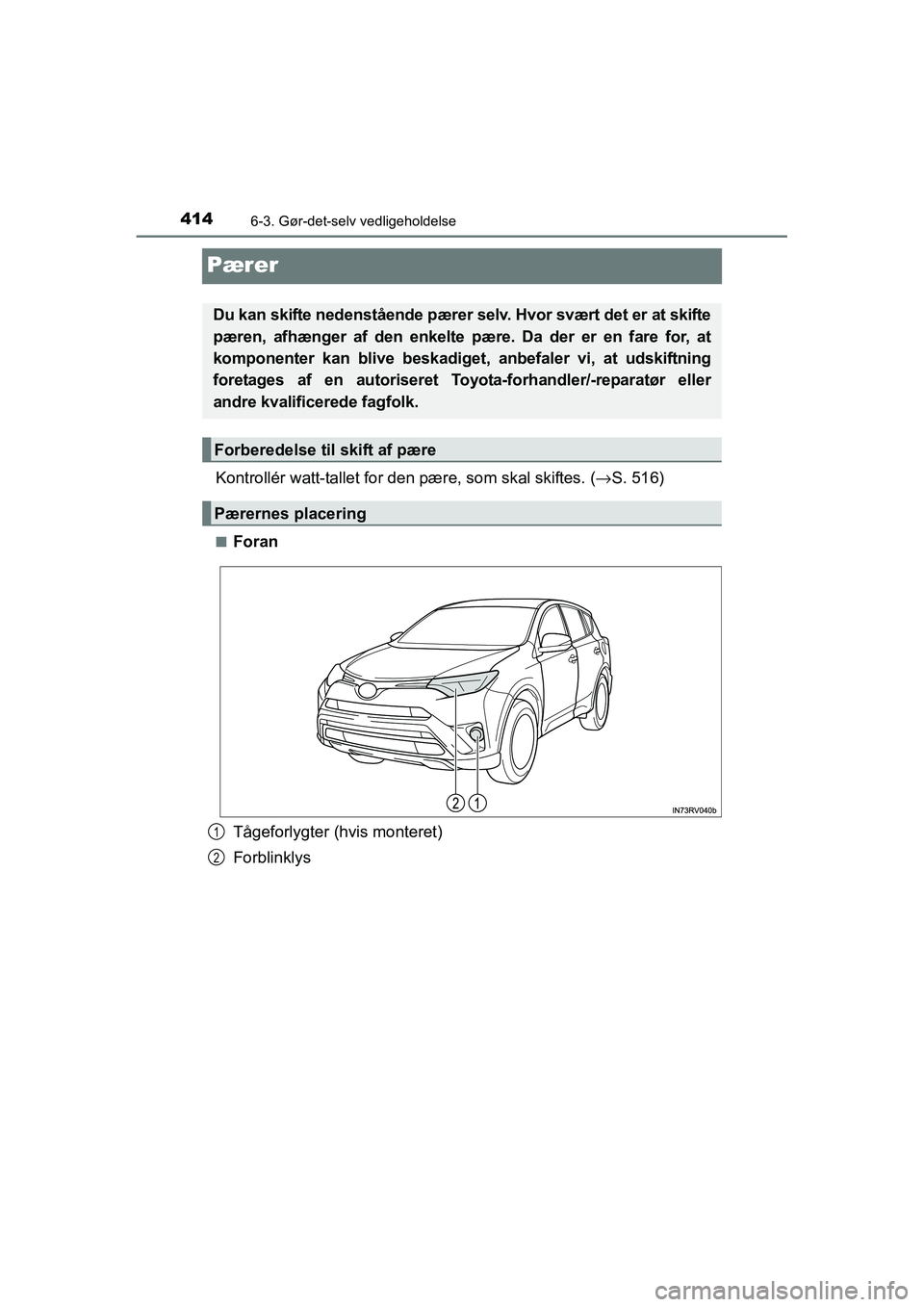

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (→S. 516)
■Foran
Tågeforlygter (hvis monteret)
Forblinklys
Du kan skifte nedenstående pærer selv. Hvor svært det er at skifte
pæren, afhænger af den enkelte pære. Da der er en fare for, at
komponenter kan blive beskadiget, anbefaler vi, at udskiftning
foretages af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
1
2
OM42A57DK.book Page 414 Tuesday, December 15, 2015 9:07 PM

4156-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

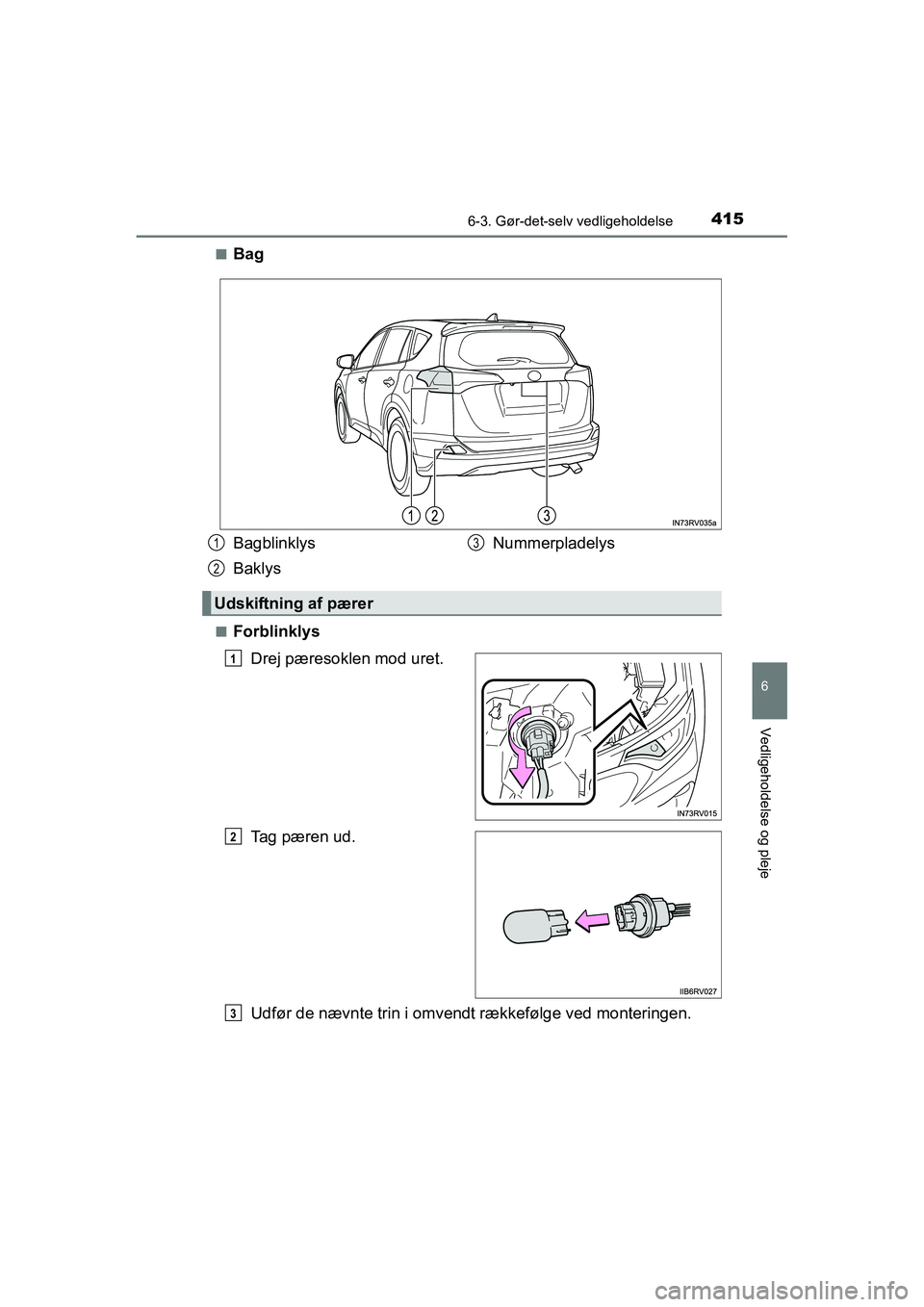

■Bag
■Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
Bagblinklys
BaklysNummerpladelys
Udskiftning af pærer
1
2
3
1
2
3
OM42A57DK.book Page 415 Tuesday, December 15, 2015 9:07 PM

4166-3. Gør-det-selv vedligeholdelse
OM42A57DK■
Tågeforlygter (hvis monteret)
For at give tilstrækkelig plads
til arbejdet skal rattet drejes
til den modsatte side af
pæren, der skal udskiftes.
Fjern skruerne fra bundpla-
den.
Fjern klemmen på bundpla-
den og åbn bundpladen.
Træk stikket ud, mens du
trykker på udløseren.
1
2
3
4
OM42A57DK.book Page 416 Tuesday, December 15, 2015 9:07 PM

4176-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje
Drej pæresoklen mod uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i. Sæt pæren fast ved at
dreje den med uret.
Sæt stikket i.
Når stikket er sat i, skal du rykke
forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænde for tågelygterne én gang
og kontrollere visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Sæt bundpladen på plads
igen og sæt klemmen på.
Sæt klemmen i, og drej for at
låse den.
5
6
7
8
OM42A57DK.book Page 417 Tuesday, December 15, 2015 9:07 PM

4186-3. Gør-det-selv vedligeholdelse
OM42A57DK
Sæt bundpladen på plads
igen og montér skruerne.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
■
Bagblinklys
Åbn bagklappen, fjern bol-
tene, og fjern lampen ved at
trække den direkte bagud.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
9
1
2
3
4
OM42A57DK.book Page 418 Tuesday, December 15, 2015 9:07 PM

4196-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

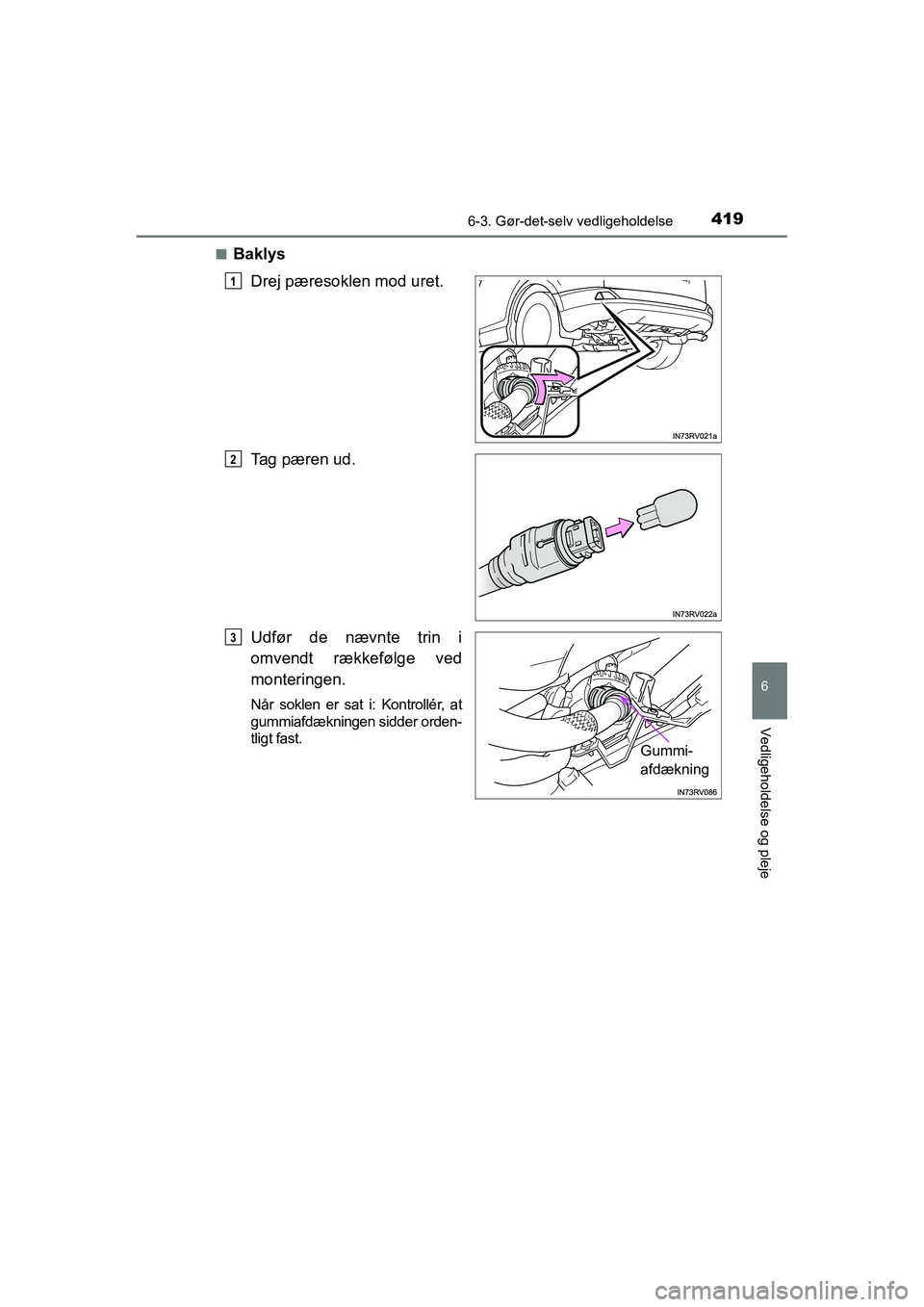

■Baklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i
omvendt rækkefølge ved
monteringen.
Når soklen er sat i: Kontrollér, at
gummiafdækningen sidder orden-
tligt fast.
1
2
Gummi-
afdækning
3
OM42A57DK.book Page 419 Tuesday, December 15, 2015 9:07 PM

4206-3. Gør-det-selv vedligeholdelse
OM42A57DK■

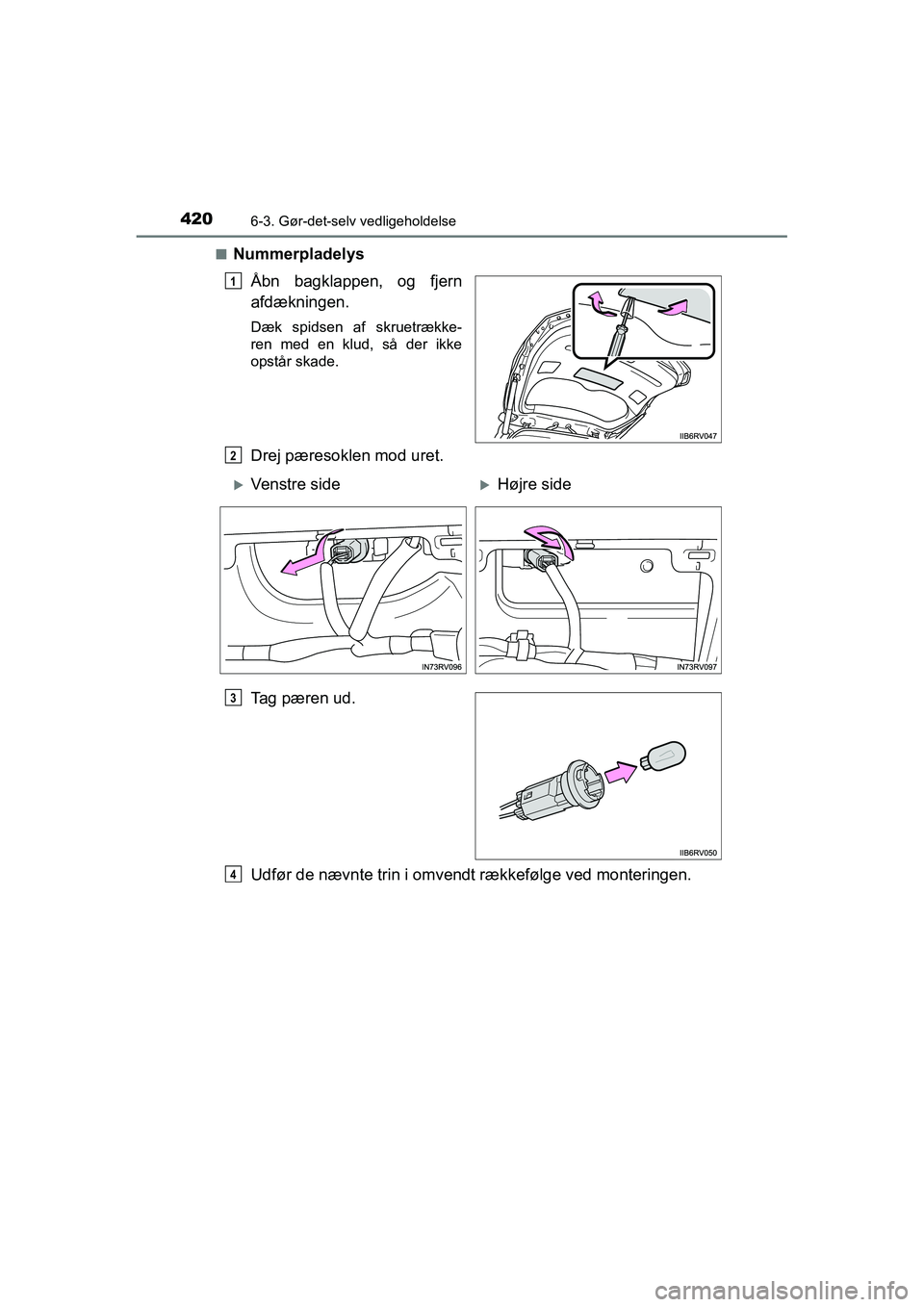

Nummerpladelys
Åbn bagklappen, og fjern
afdækningen.
Dæk spidsen af skruetrække-
ren med en klud, så der ikke
opstår skade.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
XVenstre sideXHøjre side
3
4
OM42A57DK.book Page 420 Tuesday, December 15, 2015 9:07 PM
