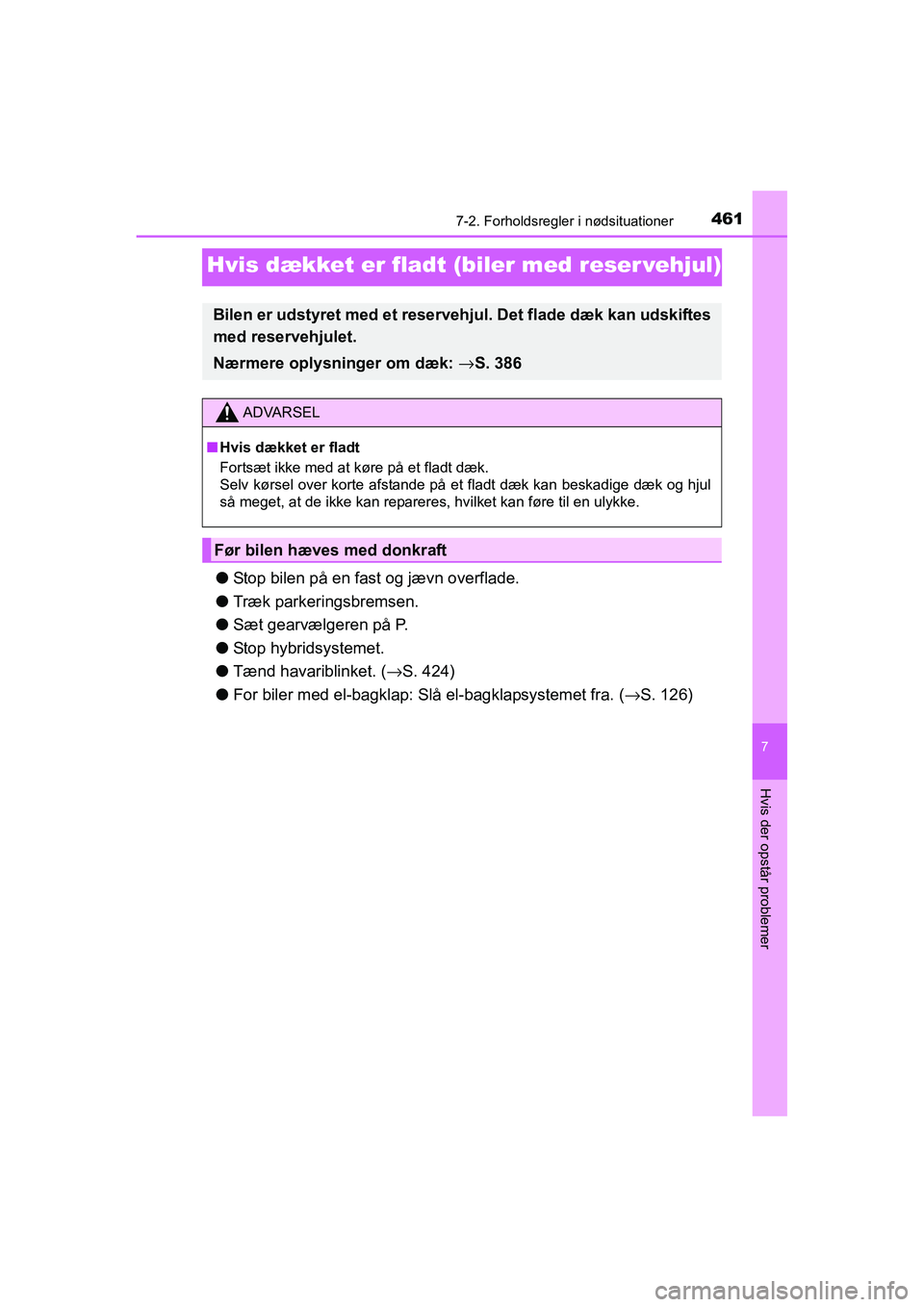

TOYOTA RAV4 HYBRID 2016 Brugsanvisning (in Danish)

4617-2. Forholdsregler i nødsituationer
OM42A57DK
7
Hvis der opstår problemer
Hvis dækket er fladt (biler med reser vehjul)
●Stop bilen på en fast og jævn overflade.
●Træk parkeringsbremsen.
●Sæt gearvælgeren på P.
●Stop hybridsystemet.
●Tænd havariblinket. (→S. 424)
●For biler med el-bagklap: Slå el-bagklapsystemet fra. (→S. 126)
Bilen er udstyret med et reservehjul. Det flade dæk kan udskiftes
med reservehjulet.
Nærmere oplysninger om dæk: →S. 386
ADVARSEL
■Hvis dækket er fladt
Fortsæt ikke med at køre på et fladt dæk.
Selv kørsel over korte afstande på et fladt dæk kan beskadige dæk og hjul
så meget, at de ikke kan repareres, hvilket kan føre til en ulykke.
Før bilen hæves med donkraft
OM42A57DK.book Page 461 Tuesday, December 15, 2015 9:07 PM

4627-2. Forholdsregler i nødsituationer
OM42A57DK
7

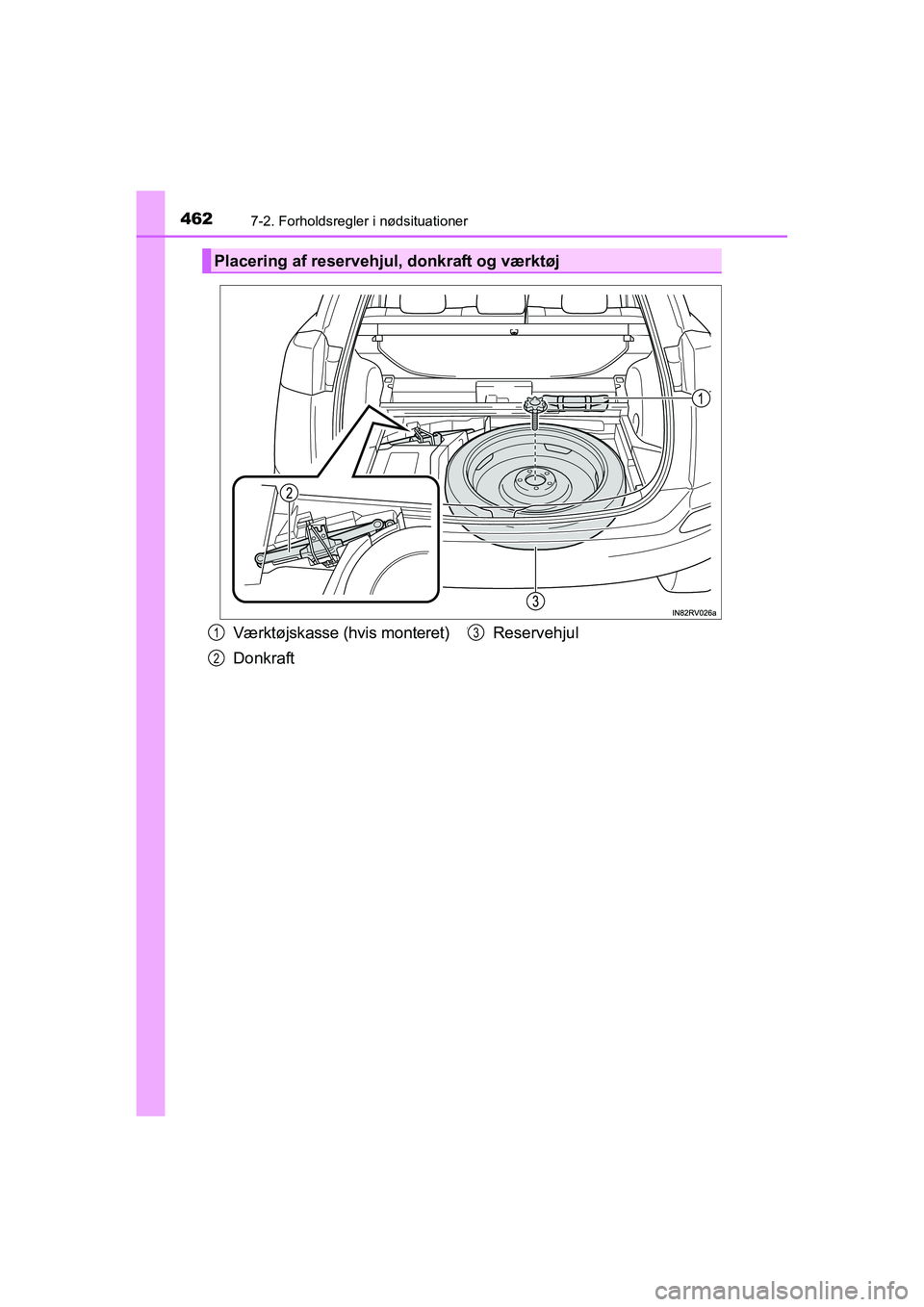

Placering af reservehjul, donkraft og værktøj
Værktøjskasse (hvis monteret)
DonkraftReservehjul1
2
3
OM42A57DK.book Page 462 Tuesday, December 15, 2015 9:07 PM

4637-2. Forholdsregler i nødsituationer
OM42A57DK
7
Hvis der opstår problemer

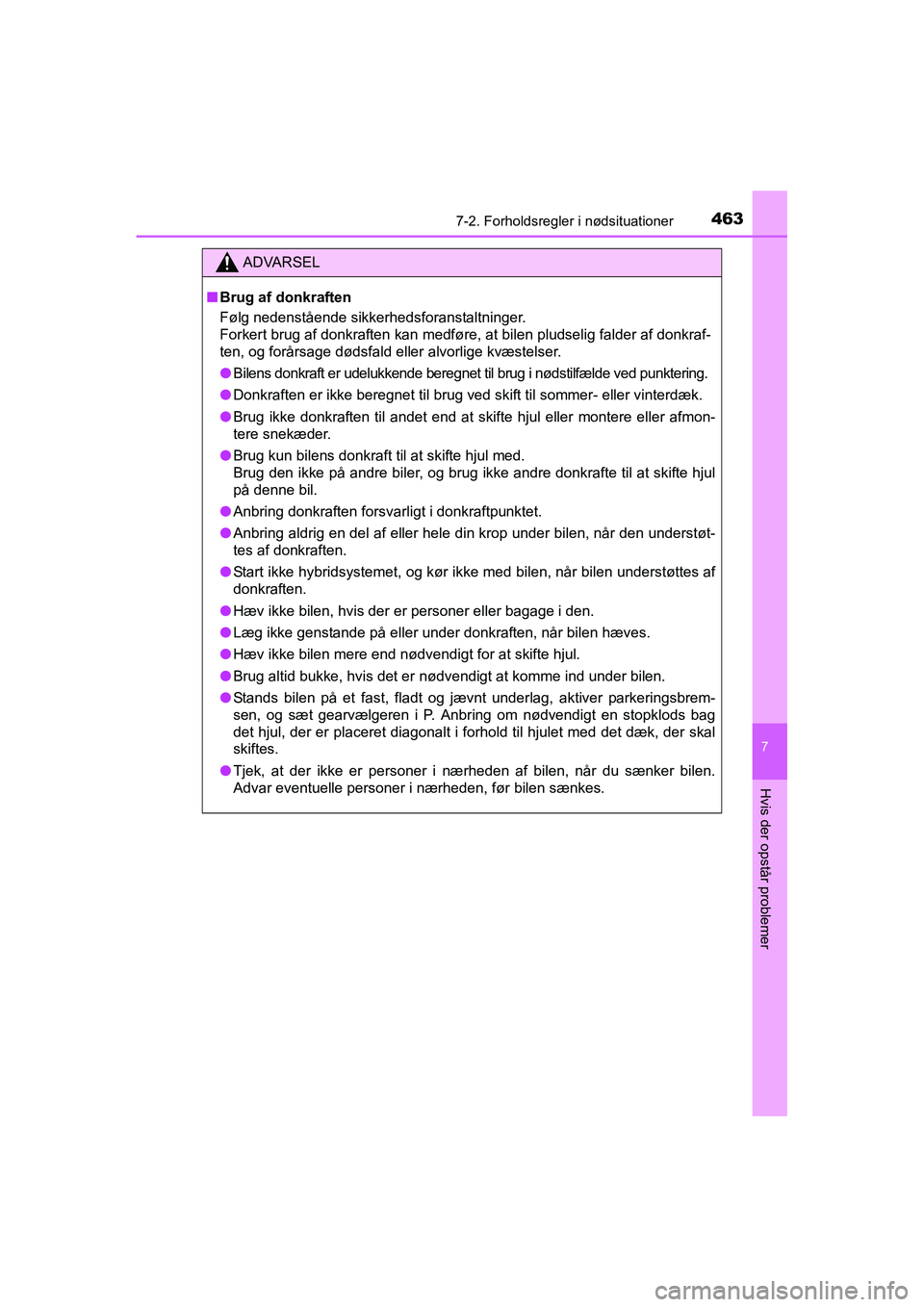

ADVARSEL
■Brug af donkraften
Følg nedenstående sikkerhedsforanstaltninger.
Forkert brug af donkraften kan medføre, at bilen pludselig falder af donkraf-
ten, og forårsage dødsfald eller alvorlige kvæstelser.
●Bilens donkraft er udelukkende beregnet til brug i nødstilfælde ved punktering.
●Donkraften er ikke beregnet til brug ved skift til sommer- eller vinterdæk.
●Brug ikke donkraften til andet end at skifte hjul eller montere eller afmon-
tere snekæder.
●Brug kun bilens donkraft til at skifte hjul med.
Brug den ikke på andre biler, og brug ikke andre donkrafte til at skifte hjul
på denne bil.
●Anbring donkraften forsvarligt i donkraftpunktet.
●Anbring aldrig en del af eller hele din krop under bilen, når den understøt-
tes af donkraften.
●Start ikke hybridsystemet, og kør ikke med bilen, når bilen understøttes af
donkraften.
●Hæv ikke bilen, hvis der er personer eller bagage i den.
●Læg ikke genstande på eller under donkraften, når bilen hæves.
●Hæv ikke bilen mere end nødvendigt for at skifte hjul.
●Brug altid bukke, hvis det er nødvendigt at komme ind under bilen.
●Stands bilen på et fast, fladt og jævnt underlag, aktiver parkeringsbrem-
sen, og sæt gearvælgeren i P. Anbring om nødvendigt en stopklods bag
det hjul, der er placeret diagonalt i forhold til hjulet med det dæk, der skal
skiftes.
●Tjek, at der ikke er personer i nærheden af bilen, når du sænker bilen.
Advar eventuelle personer i nærheden, før bilen sænkes.
OM42A57DK.book Page 463 Tuesday, December 15, 2015 9:07 PM

4647-2. Forholdsregler i nødsituationer
OM42A57DK

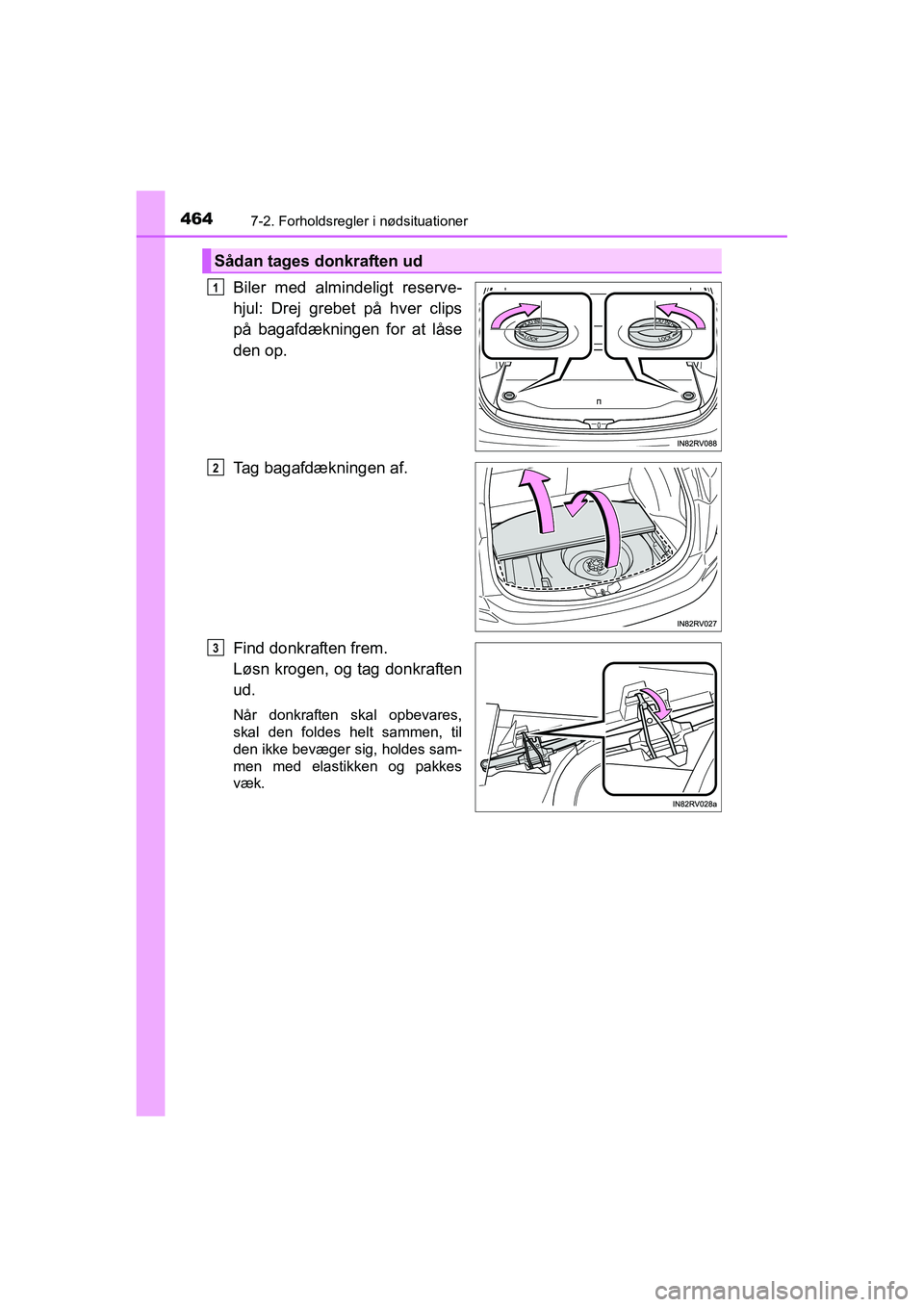

Biler med almindeligt reserve-
hjul: Drej grebet på hver clips
på bagafdækningen for at låse
den op.
Tag bagafdækningen af.
Find donkraften frem.
Løsn krogen, og tag donkraften
ud.
Når donkraften skal opbevares,
skal den foldes helt sammen, til
den ikke bevæger sig, holdes sam-
men med elastikken og pakkes
væk.
Sådan tages donkraften ud
1
2
3
OM42A57DK.book Page 464 Tuesday, December 15, 2015 9:07 PM

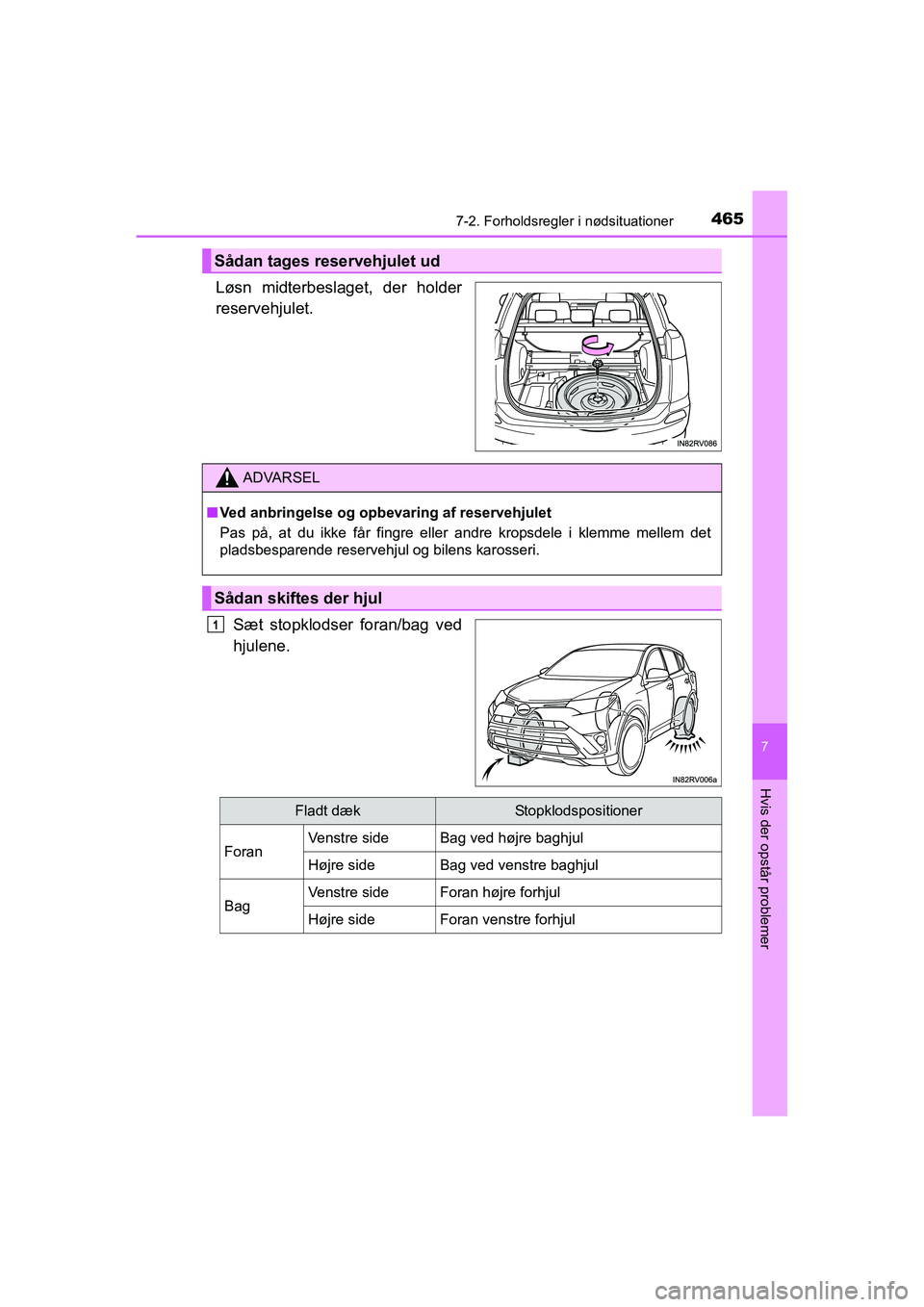

4657-2. Forholdsregler i nødsituationer
OM42A57DK
7
Hvis der opstår problemer
Løsn midterbeslaget, der holder
reservehjulet.
Sæt stopklodser foran/bag ved
hjulene.
Sådan tages reservehjulet ud
ADVARSEL
■Ved anbringelse og opbevaring af reservehjulet
Pas på, at du ikke får fingre eller andre kropsdele i klemme mellem det
pladsbesparende reservehjul og bilens karosseri.
Sådan skiftes der hjul
1
Fladt dækStopklodspositioner
ForanVenstre sideBag ved højre baghjul
Højre sideBag ved venstre baghjul
BagVenstre sideForan højre forhjul
Højre sideForan venstre forhjul
OM42A57DK.book Page 465 Tuesday, December 15, 2015 9:07 PM

4667-2. Forholdsregler i nødsituationer
OM42A57DK

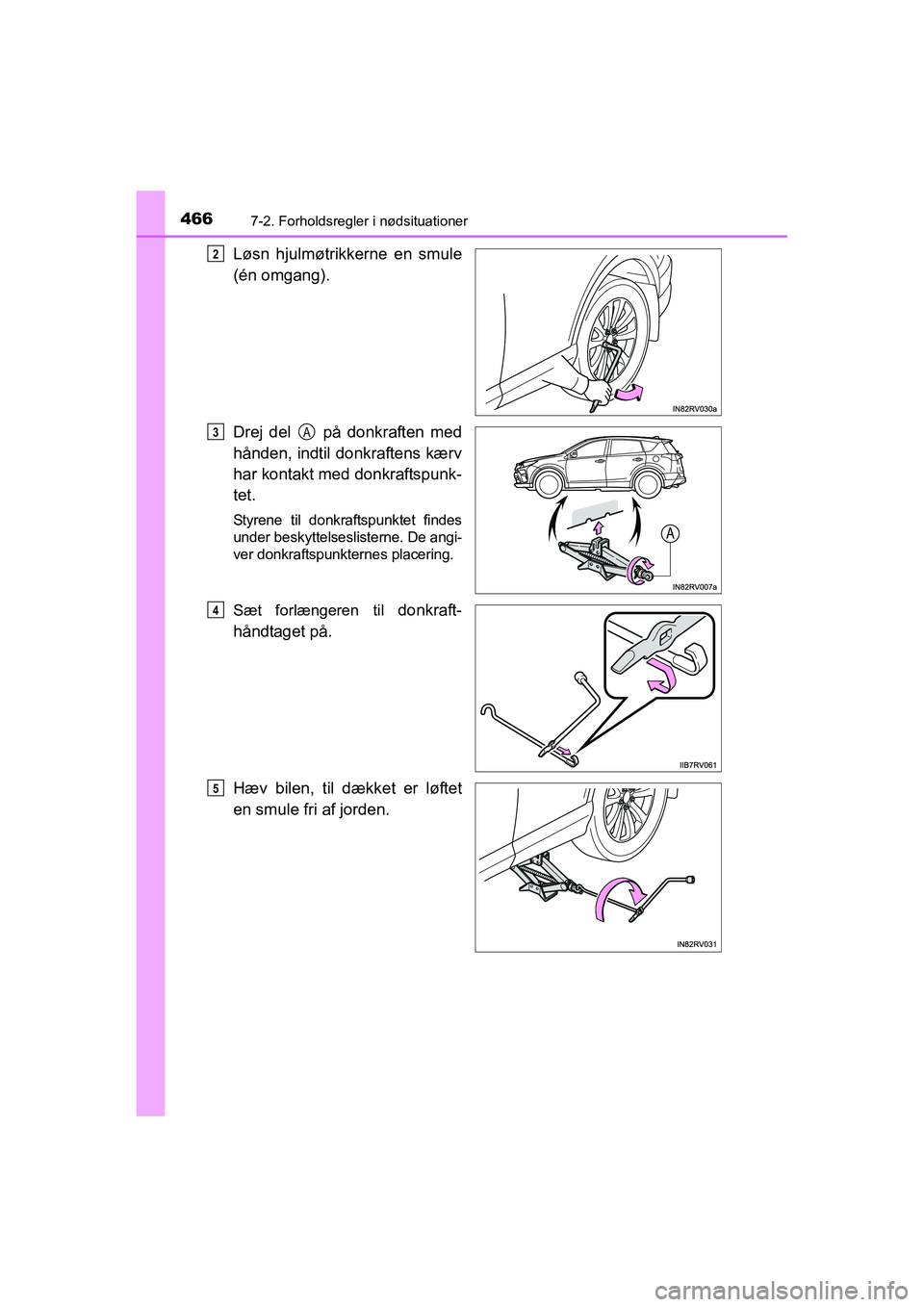

Løsn hjulmøtrikkerne en smule
(én omgang).
Drej del på donkraften med
hånden, indtil donkraftens kærv
har kontakt med donkraftspunk-
tet.
Styrene til donkraftspunktet findes
under beskyttelseslisterne. De angi-
ver donkraftspunkternes placering.
Sæt forlængeren til donkraft-
håndtaget på.
Hæv bilen, til dækket er løftet
en smule fri af jorden.
2
3A
4
5
OM42A57DK.book Page 466 Tuesday, December 15, 2015 9:07 PM

4677-2. Forholdsregler i nødsituationer
OM42A57DK
7
Hvis der opstår problemer

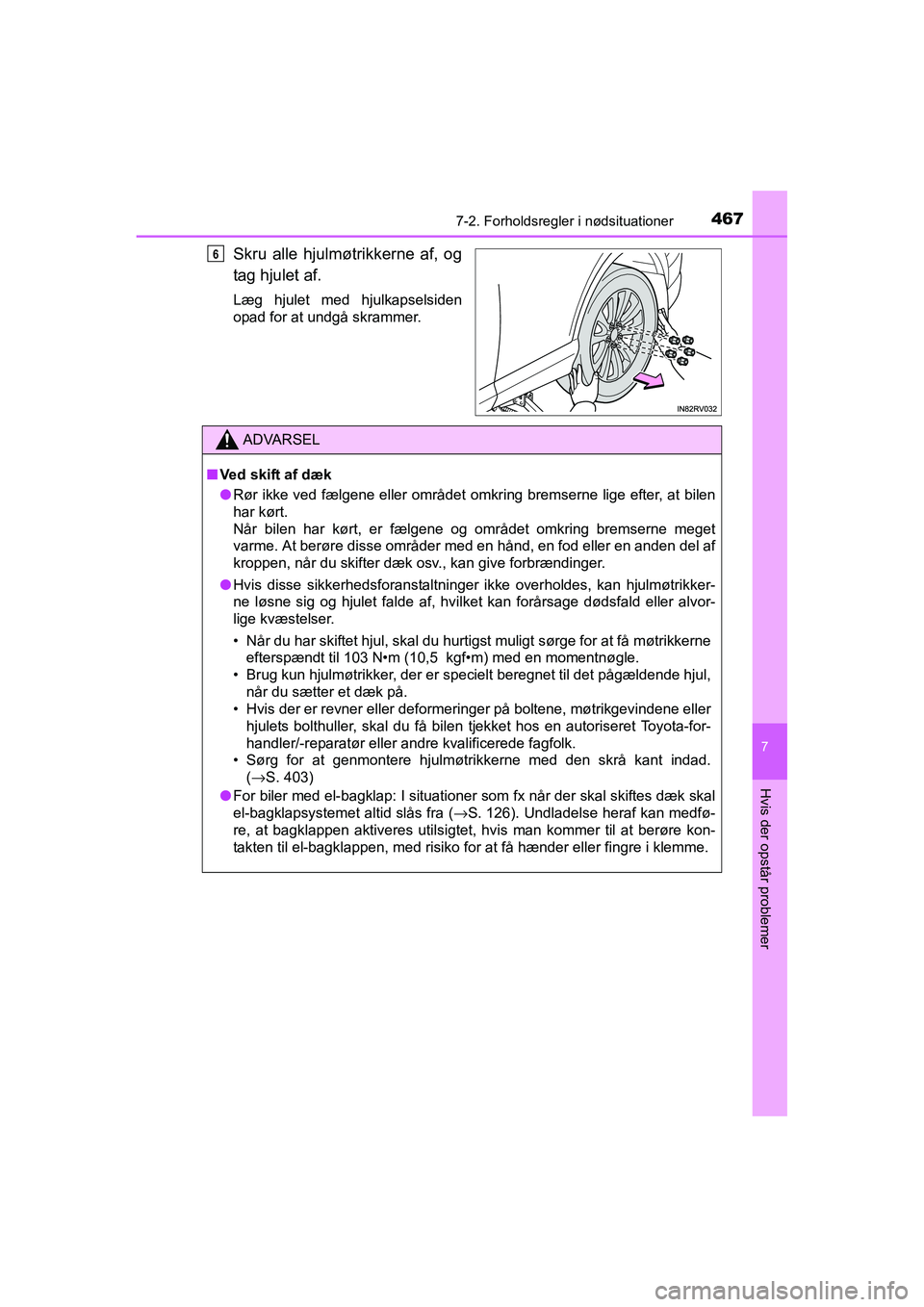

Skru alle hjulmøtrikkerne af, og
tag hjulet af.
Læg hjulet med hjulkapselsiden
opad for at undgå skrammer.
6
ADVARSEL
■Ved skift af dæk
●Rør ikke ved fælgene eller området omkring bremserne lige efter, at bilen
har kørt.
Når bilen har kørt, er fælgene og området omkring bremserne meget
varme. At berøre disse områder med en hånd, en fod eller en anden del af
kroppen, når du skifter dæk osv., kan give forbrændinger.
●Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan hjulmøtrikker-
ne løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller alvor-
lige kvæstelser.
• Når du har skiftet hjul, skal du hurtigst muligt sørge for at få møtrikkerne
efterspændt til 103 N•m (10,5 kgf•m) med en momentnøgle.
• Brug kun hjulmøtrikker, der er specielt beregnet til det pågældende hjul,
når du sætter et dæk på.
• Hvis der er revner eller deformeringer på boltene, møtrikgevindene eller
hjulets bolthuller, skal du få bilen tjekket hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
• Sørg for at genmontere hjulmøtrikkerne med den skrå kant indad.
(→S. 403)
●For biler med el-bagklap: I situationer som fx når der skal skiftes dæk skal
el-bagklapsystemet altid slås fra (→S. 126). Undladelse heraf kan medfø-
re, at bagklappen aktiveres utilsigtet, hvis man kommer til at berøre kon-
takten til el-bagklappen, med risiko for at få hænder eller fingre i klemme.
OM42A57DK.book Page 467 Tuesday, December 15, 2015 9:07 PM

4687-2. Forholdsregler i nødsituationer
OM42A57DK

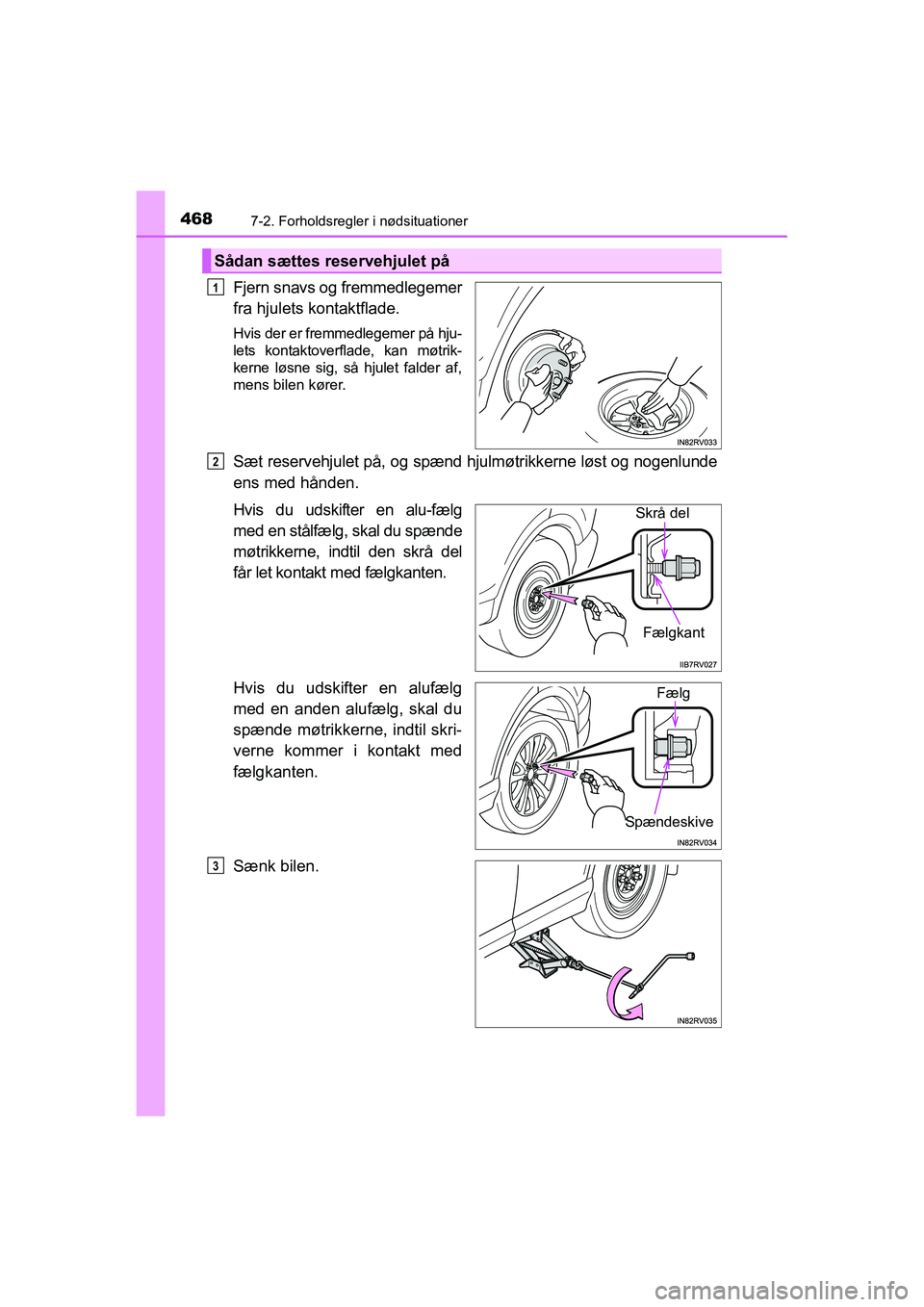

Fjern snavs og fremmedlegemer
fra hjulets kontaktflade.
Hvis der er fremmedlegemer på hju-
lets kontaktoverflade, kan møtrik-
kerne løsne sig, så hjulet falder af,
mens bilen kører.
Sæt reservehjulet på, og spænd hjulmøtrikkerne løst og nogenlunde
ens med hånden.
Hvis du udskifter en alu-fælg
med en stålfælg, skal du spænde
møtrikkerne, indtil den skrå del
får let kontakt med fælgkanten.
Hvis du udskifter en alufælg
med en anden alufælg, skal du
spænde møtrikkerne, indtil skri-
verne kommer i kontakt med
fælgkanten.
Sænk bilen.
Sådan sættes reservehjulet på
1
2
Skrå del
Fælgkant
Spændeskive
Fælg
3
OM42A57DK.book Page 468 Tuesday, December 15, 2015 9:07 PM

4697-2. Forholdsregler i nødsituationer
OM42A57DK
7
Hvis der opstår problemer

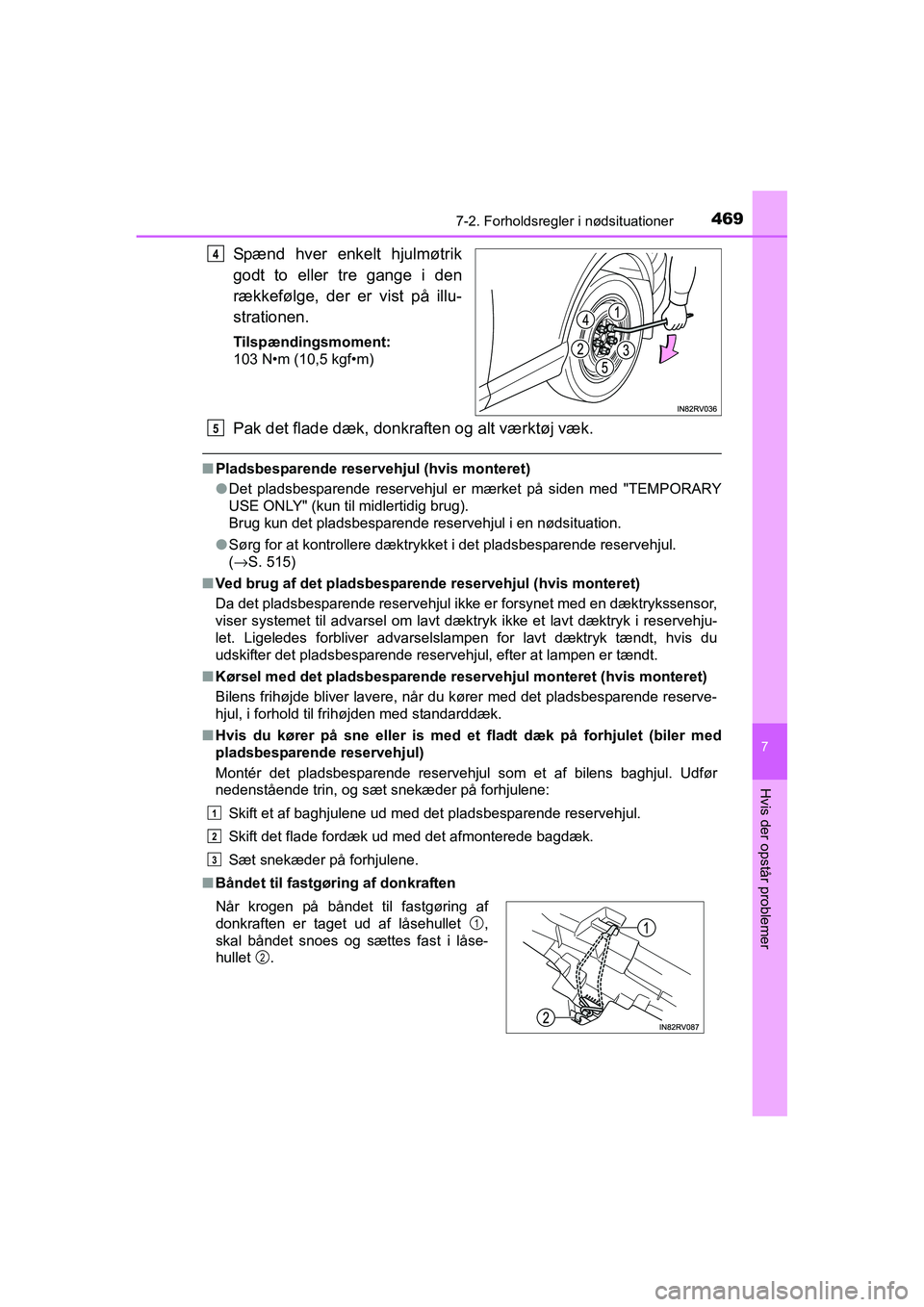

Spænd hver enkelt hjulmøtrik
godt to eller tre gange i den
rækkefølge, der er vist på illu-
strationen.
Tilspændingsmoment:
103 N•m (10,5 kgf•m)
Pak det flade dæk, donkraften og alt værktøj væk.
■Pladsbesparende reservehjul (hvis monteret)
●Det pladsbesparende reservehjul er mærket på siden med "TEMPORARY
USE ONLY" (kun til midlertidig brug).
Brug kun det pladsbesparende reservehjul i en nødsituation.
●Sørg for at kontrollere dæktrykket i det pladsbesparende reservehjul.
(→S. 515)
■Ved brug af det pladsbesparende reservehjul (hvis monteret)
Da det pladsbesparende reservehjul ikke er forsynet med en dæktrykssensor,
viser systemet til advarsel om lavt dæktryk ikke et lavt dæktryk i reservehju-
let. Ligeledes forbliver advarselslampen for lavt dæktryk tændt, hvis du
udskifter det pladsbesparende reservehjul, efter at lampen er tændt.
■Kørsel med det pladsbesparende reservehjul monteret (hvis monteret)
Bilens frihøjde bliver lavere, når du kører med det pladsbesparende reserve-
hjul, i forhold til frihøjden med standarddæk.
■Hvis du kører på sne eller is med et fladt dæk på forhjulet (biler med
pladsbesparende reservehjul)
Montér det pladsbesparende reservehjul som et af bilens baghjul. Udfør
nedenstående trin, og sæt snekæder på forhjulene:
Skift et af baghjulene ud med det pladsbesparende reservehjul.
Skift det flade fordæk ud med det afmonterede bagdæk.
Sæt snekæder på forhjulene.
■Båndet til fastgøring af donkraften
4
Når krogen på båndet til fastgøring af
donkraften er taget ud af låsehullet ,
skal båndet snoes og sættes fast i låse-
hullet .
5
1
2
3
1
2
OM42A57DK.book Page 469 Tuesday, December 15, 2015 9:07 PM

4707-2. Forholdsregler i nødsituationer

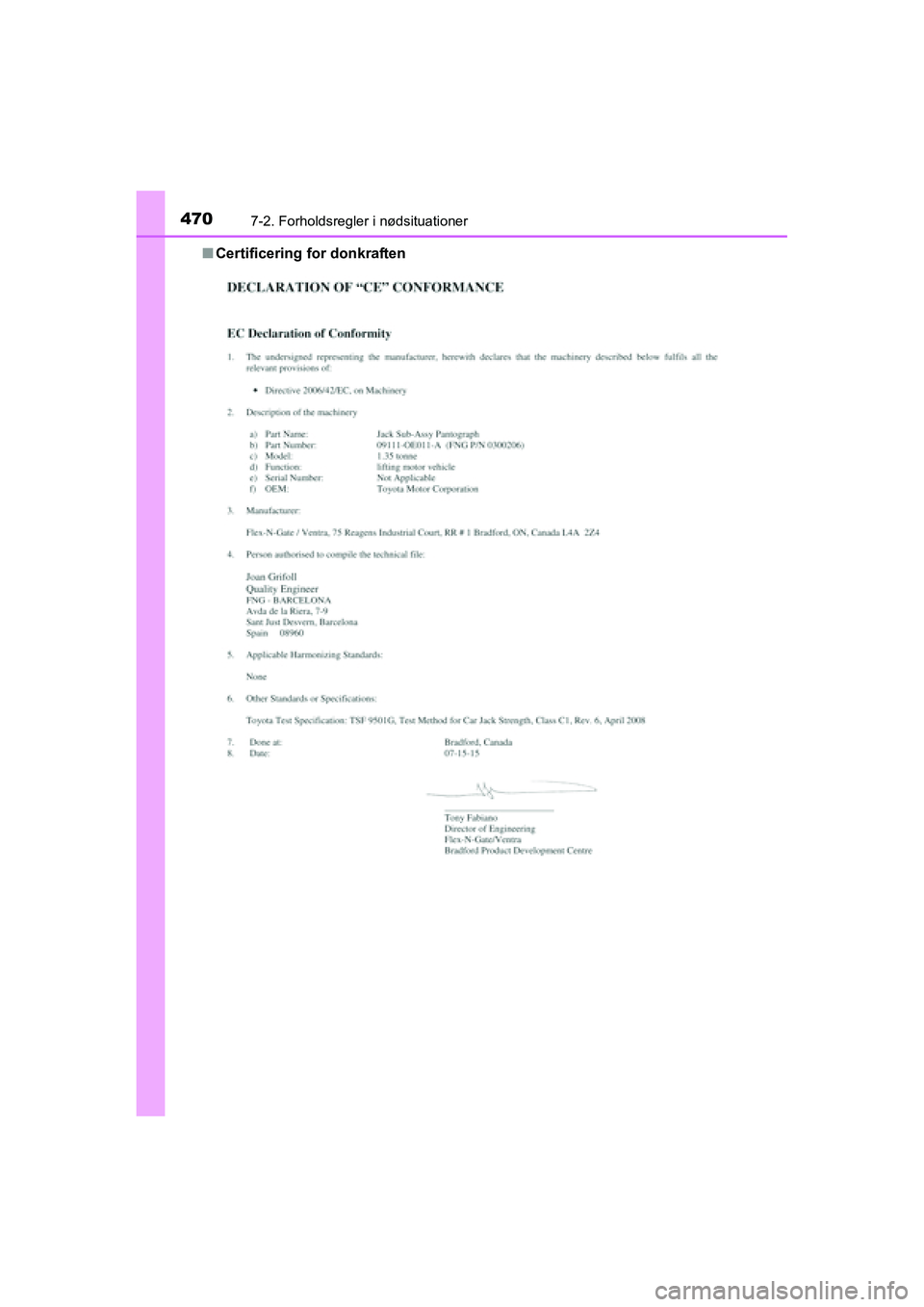

OM42A57DK■Certificering for donkraften
OM42A57DK.book Page 470 Tuesday, December 15, 2015 9:07 PM
