4718-1. Specifikationer
OM42A57SE
8
Bilens specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):
• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra
framför W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/
flaskor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-20”
innebär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och
miljöskyddande egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
1
2
OM42A57SE.book Page 471 Thursday, December 17, 2015 9:08 PM

4728-1. Specifikationer
OM42A57SE

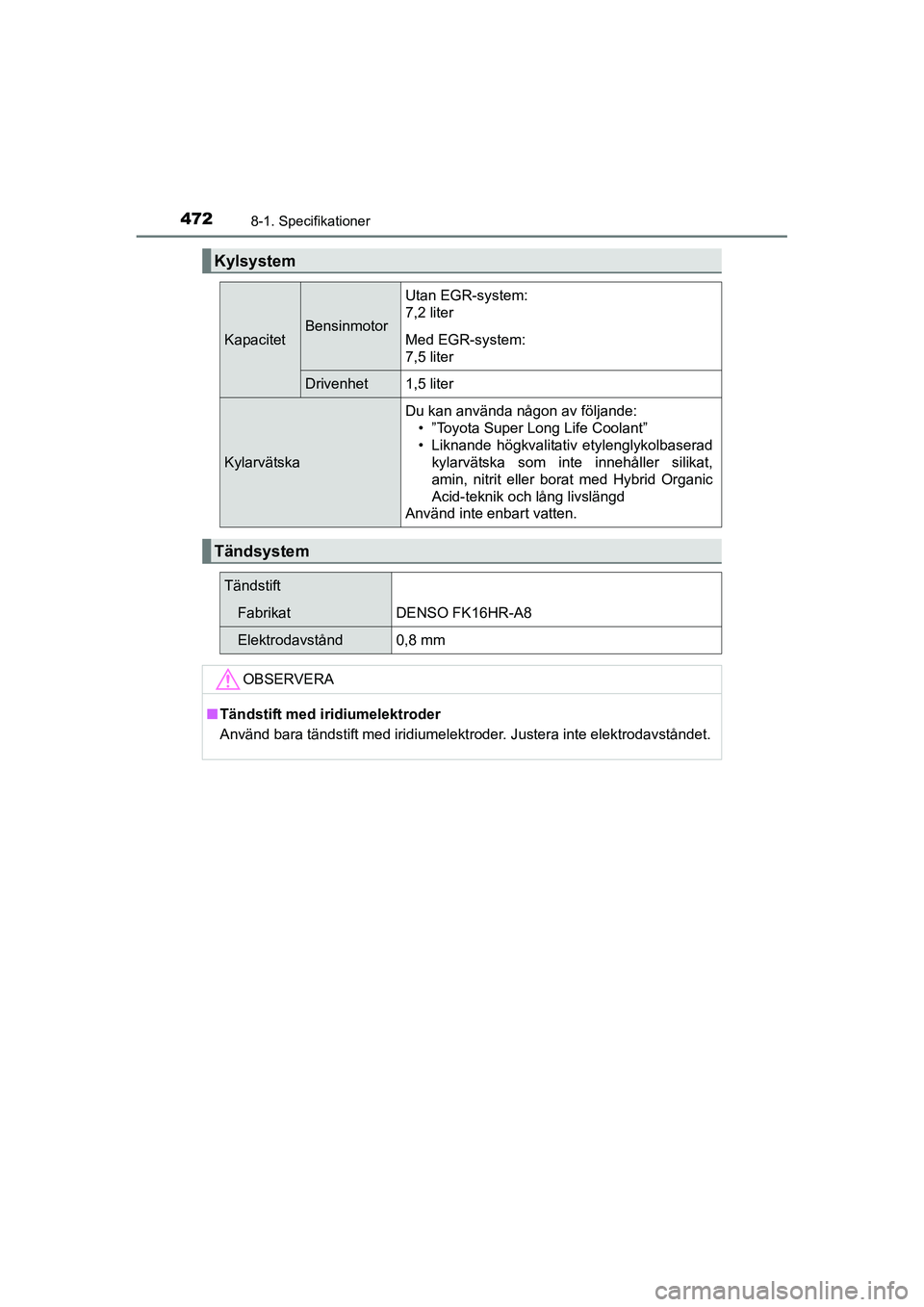

Kylsystem
KapacitetBensinmotor
Utan EGR-system:
7,2 liter
Med EGR-system:
7,5 liter
Drivenhet1,5 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat,
amin, nitrit eller borat med Hybrid Organic
Acid-teknik och lång livslängd
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO FK16HR-A8
Elektrodavstånd0,8 mm
OBSERVERA
■Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM42A57SE.book Page 472 Thursday, December 17, 2015 9:08 PM

4738-1. Specifikationer
OM42A57SE
8
Bilens specifikationer
*1: Vätskekapaciteten anges som referensmått.
Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
*2: Modeller med AWD

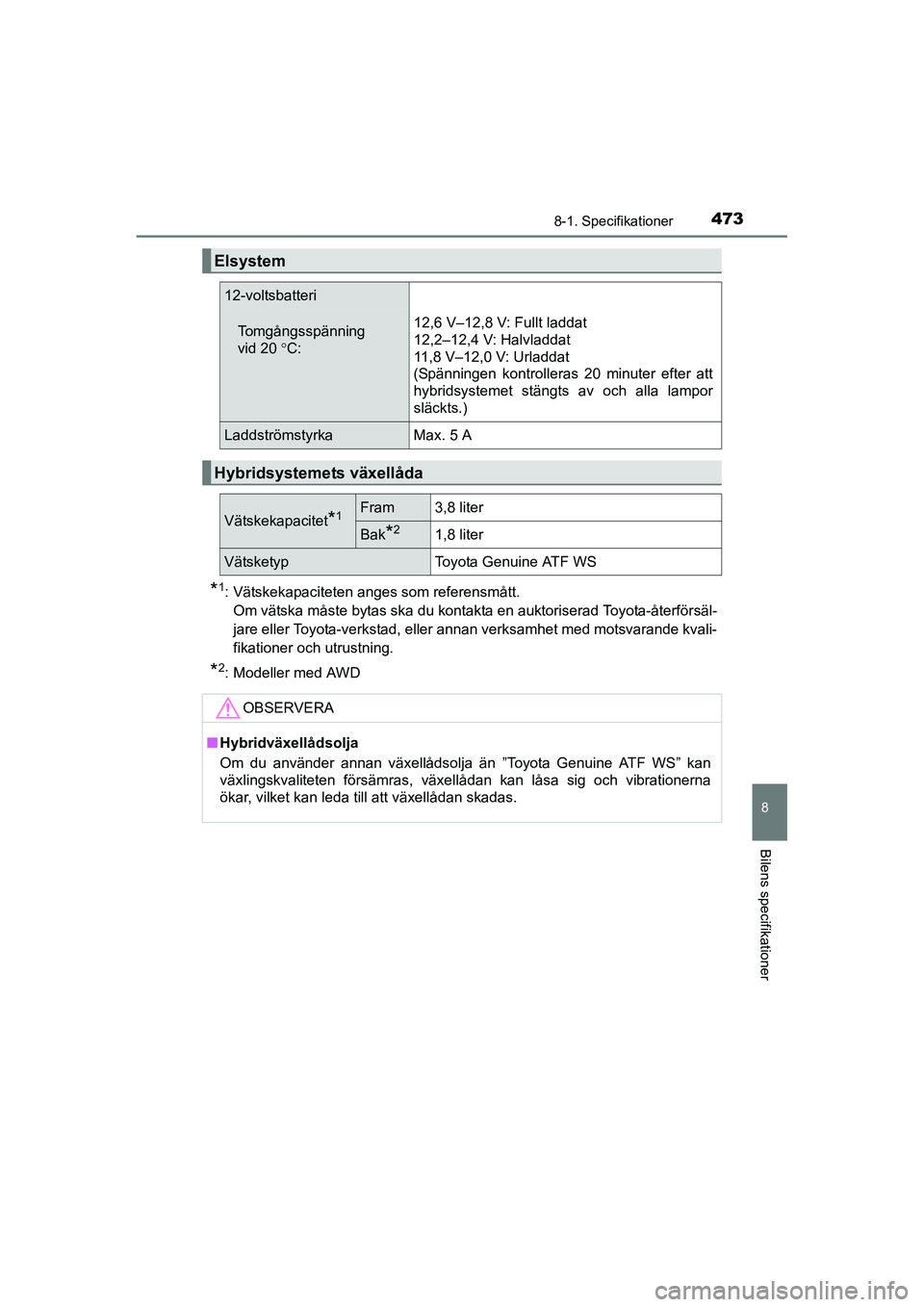

Elsystem
12-voltsbatteri
Tomgångsspänning
vid 20 °C:12,6 V–12,8 V: Fullt laddat
12,2–12,4 V: Halvladdat
11,8 V–12,0 V: Urladdat
(Spänningen kontrolleras 20 minuter efter att
hybridsystemet stängts av och alla lampor
släckts.)
LaddströmstyrkaMax. 5 A
Hybridsystemets växellåda
Vätskekapacitet*1Fram3,8 liter
Bak*21,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■Hybridväxellådsolja
Om du använder annan växellådsolja än ”Toyota Genuine ATF WS” kan
växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM42A57SE.book Page 473 Thursday, December 17, 2015 9:08 PM

4748-1. Specifikationer
OM42A57SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N och
hybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när den dras upp med kraften 200 N.

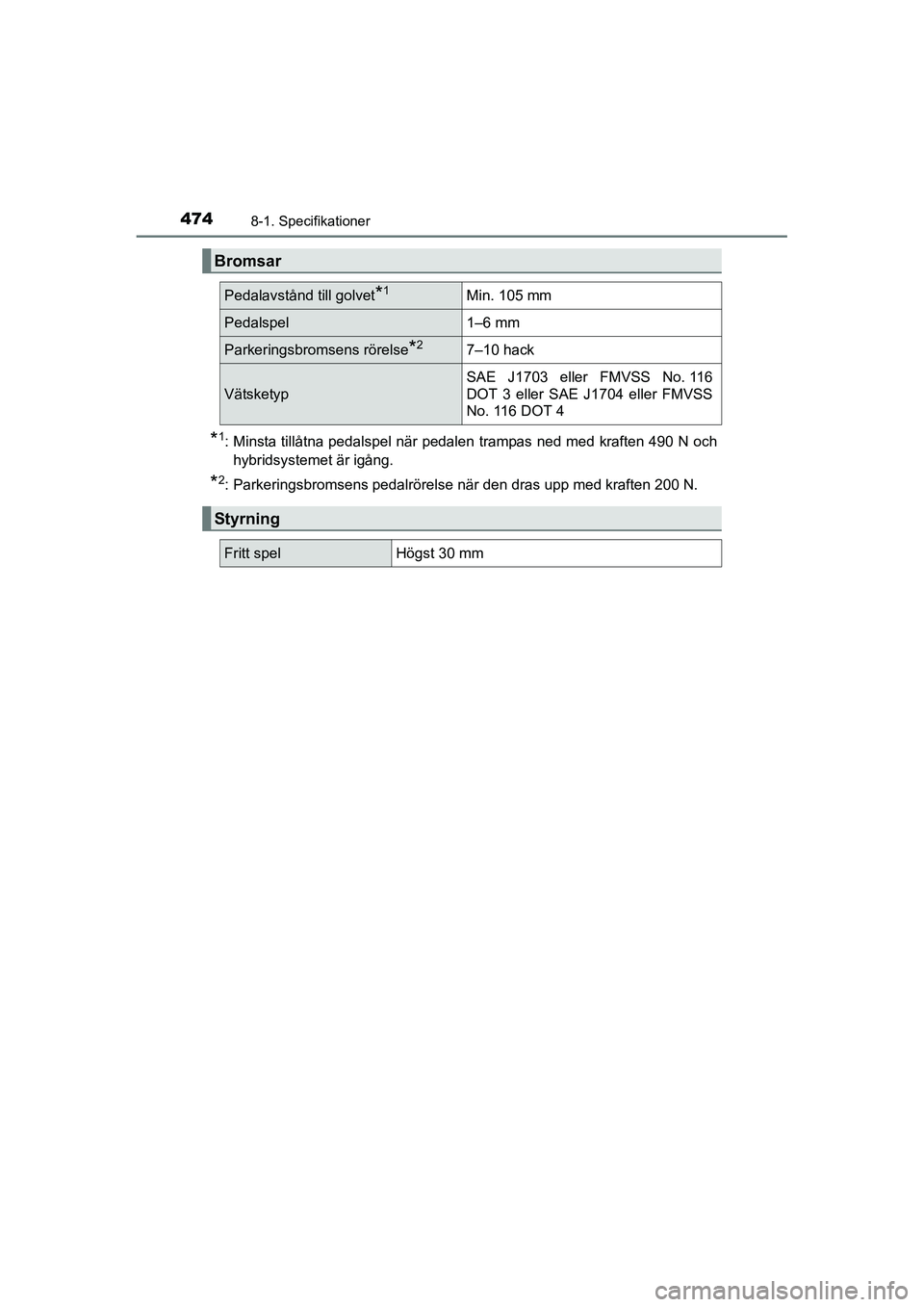

Bromsar
Pedalavstånd till golvet*1Min. 105 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*27–10 hack
Vätsketyp
SAE J1703 eller FMVSS No. 116
DOT 3 eller SAE J1704 eller FMVSS
No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
OM42A57SE.book Page 474 Thursday, December 17, 2015 9:08 PM

4758-1. Specifikationer
OM42A57SE
8
Bilens specifikationer
XTyp A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-
mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. (→Sid. 360)
XTy p C
XTy p D

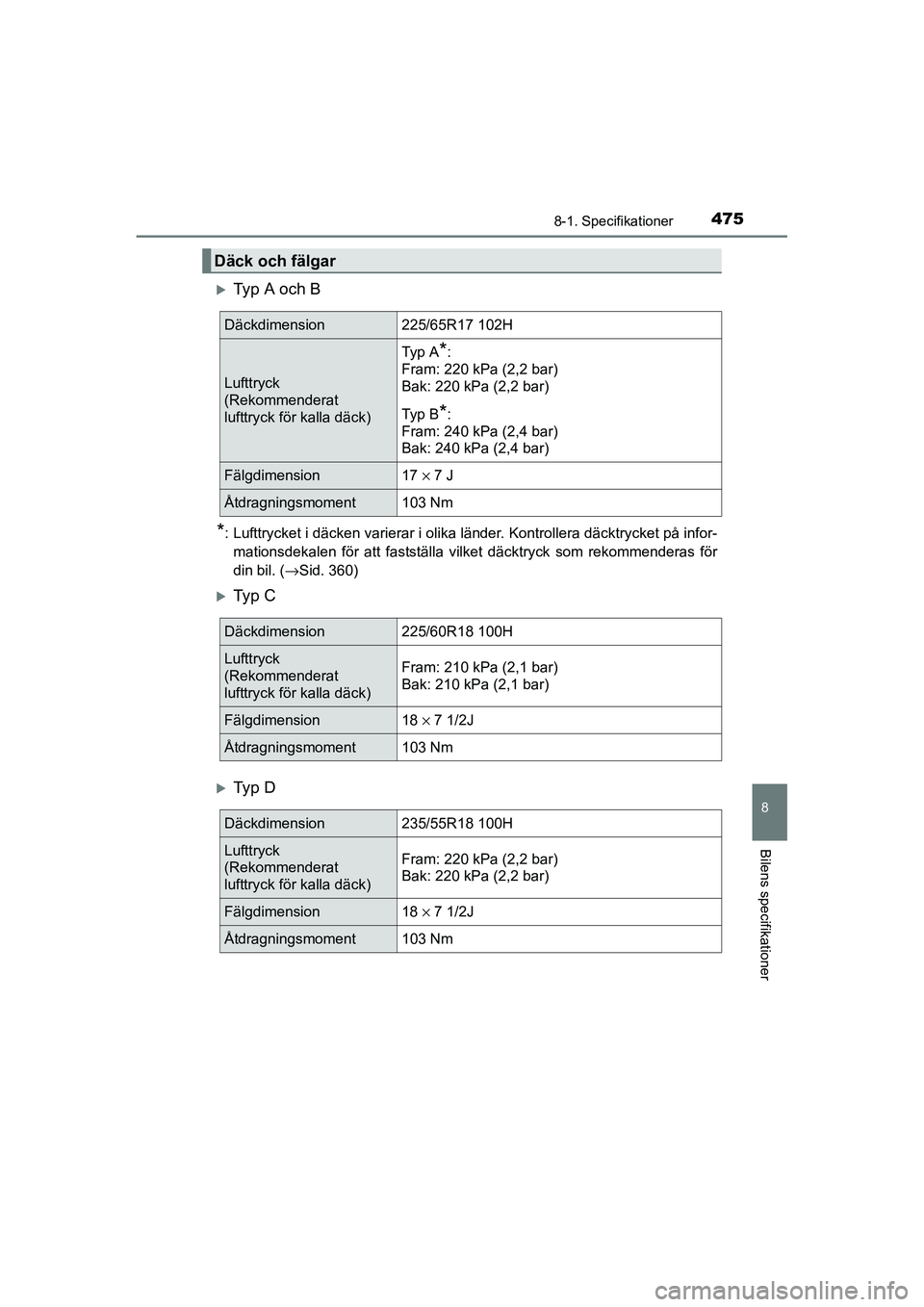

Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Ty p A*:
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B
*:
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17 × 7 J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
OM42A57SE.book Page 475 Thursday, December 17, 2015 9:08 PM

4768-1. Specifikationer
OM42A57SE

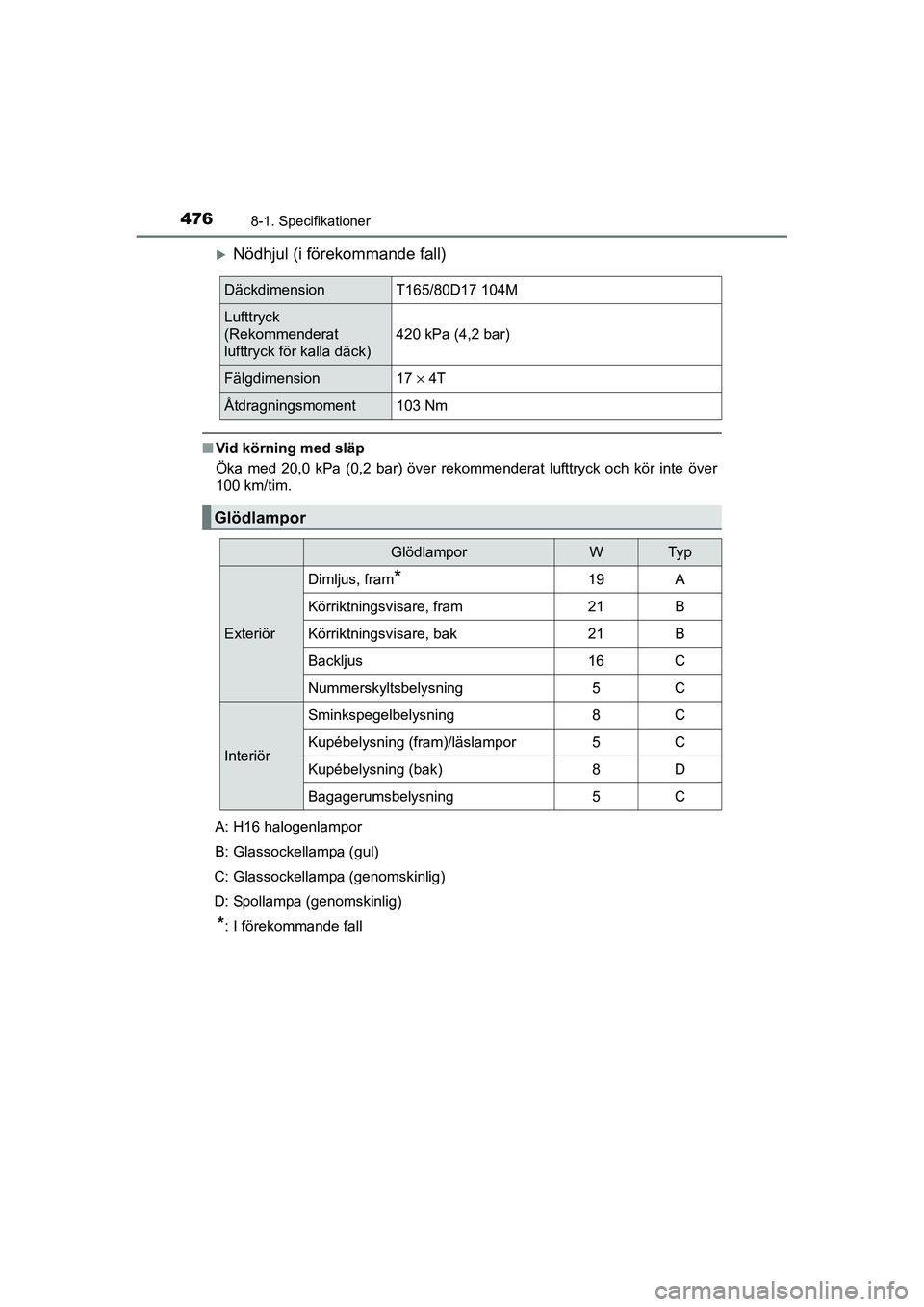

XNödhjul (i förekommande fall)
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
A: H16 halogenlampor
B: Glassockellampa (gul)
C: Glassockellampa (genomskinlig)
D: Spollampa (genomskinlig)
*: I förekommande fall
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17 × 4T
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporWTy p
Exteriör
Dimljus, fram*19A
Körriktningsvisare, fram21B
Körriktningsvisare, bak21B
Backljus16C
Nummerskyltsbelysning5C
Interiör
Sminkspegelbelysning8C
Kupébelysning (fram)/läslampor5C
Kupébelysning (bak)8D
Bagagerumsbelysning5C
OM42A57SE.book Page 476 Thursday, December 17, 2015 9:08 PM

4778-1. Specifikationer
OM42A57SE
8
Bilens specifikationer

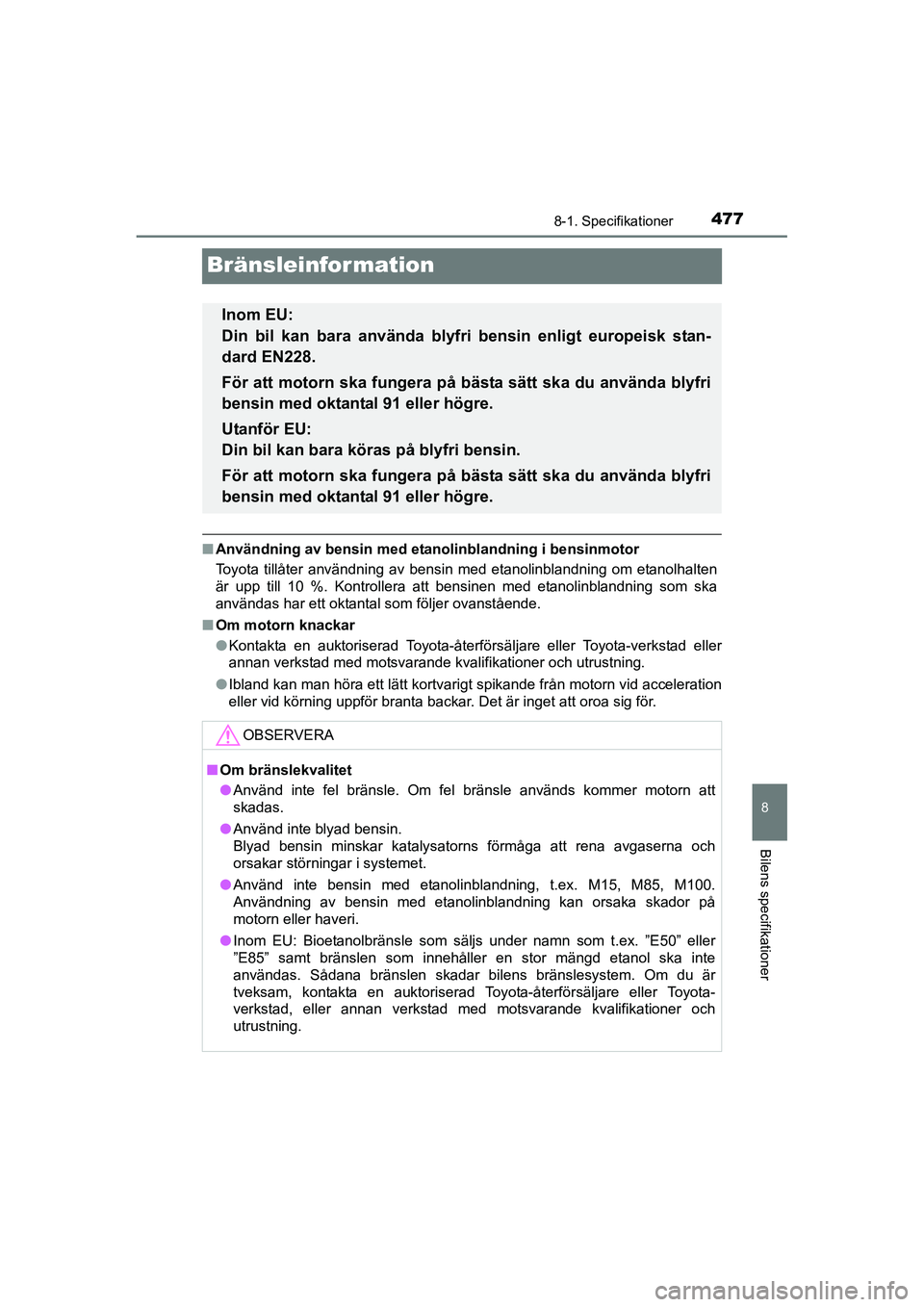

Bränsleinformation
■Användning av bensin med etanolinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är upp till 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
●Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
OBSERVERA
■Om bränslekvalitet
●Använd inte fel bränsle. Om fel bränsle används kommer motorn att
skadas.
●Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och
orsakar störningar i systemet.
●Använd inte bensin med etanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med etanolinblandning kan orsaka skador på
motorn eller haveri.
●Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte
användas. Sådana bränslen skadar bilens bränslesystem. Om du är
tveksam, kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
OM42A57SE.book Page 477 Thursday, December 17, 2015 9:08 PM

4788-1. Specifikationer
OM42A57SE
OBSERVERA

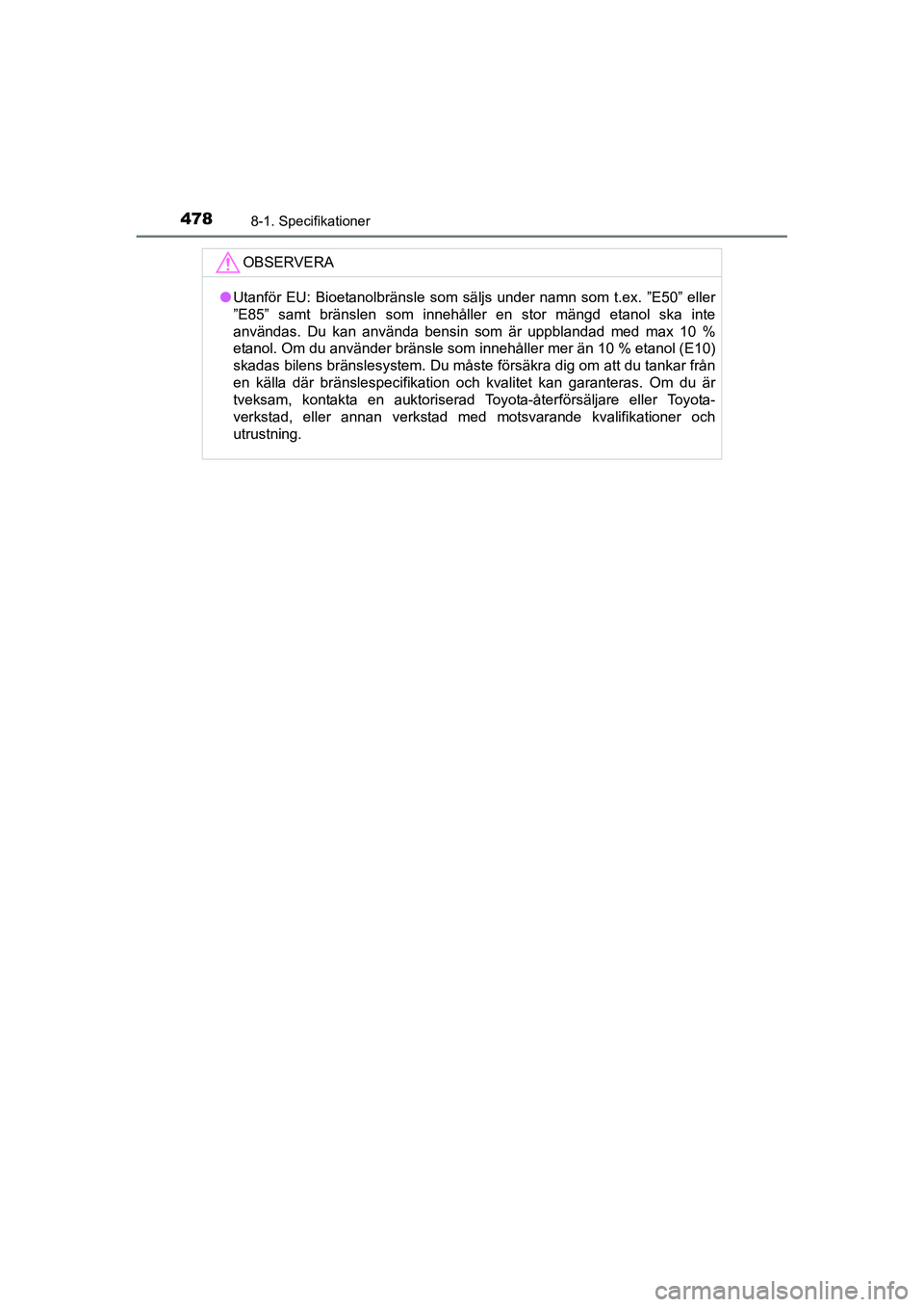

●Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte
användas. Du kan använda bensin som är uppblandad med max 10 %
etanol. Om du använder bränsle som innehåller mer än 10 % etanol (E10)
skadas bilens bränslesystem. Du måste försäkra dig om att du tankar från
en källa där bränslespecifikation och kvalitet kan garanteras. Om du är
tveksam, kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
OM42A57SE.book Page 478 Thursday, December 17, 2015 9:08 PM

4798-2. Specialinställningar
OM42A57SE
8
Bilens specifikationer
Funktioner som kan specialinställas
När du ska ställa in bilfunktioner ser du till att bilen är parkerad på ett
säkert ställe med växelspaken i läge P och att parkeringsbromsen är
ansatt.
Ett antal inställningar kan ändras. Se listan över inställningar som kan
ändras för ytterligare information.
■
Ändring med navigationssystemet eller multimediasystemet
Tryck på knappen ”SETUP” i navigationssystemet eller multime-
diasystemet.
Välj ”Vehicle” på skärmen.
■Innan du använder informationsdisplayen
Tryck på eller på de rattmonterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna, och
tryck sedan på .
Modeller med navigationssystem eller multimediasystem: Inställningar
som kan ändras med navigationssystemet eller multimediasystemet
Inställningar kan ändras med hjälp av informationsskärmen
Inställningar som kan ändras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer
Definition av symboler: O = Tillgänglig, — = Ej tillgänglig
I din bil finns ett antal elektroniska funktioner som kan ställas in
efter eget önskemål. Inställningarna av dessa funktioner kan
ändras med de rattmonterade kontrollerna, navigationssystemet
eller multimediasystemet eller hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Vissa funktionsinställningar ändras samtidigt med specialinställning
av andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning för att få mer information.
Specialinställningar av bilfunktioner
Funktioner som kan specialinställas
1
2
1
2
1
2
3
OM42A57SE.book Page 479 Thursday, December 17, 2015 9:08 PM

4808-2. Specialinställningar
OM42A57SE■

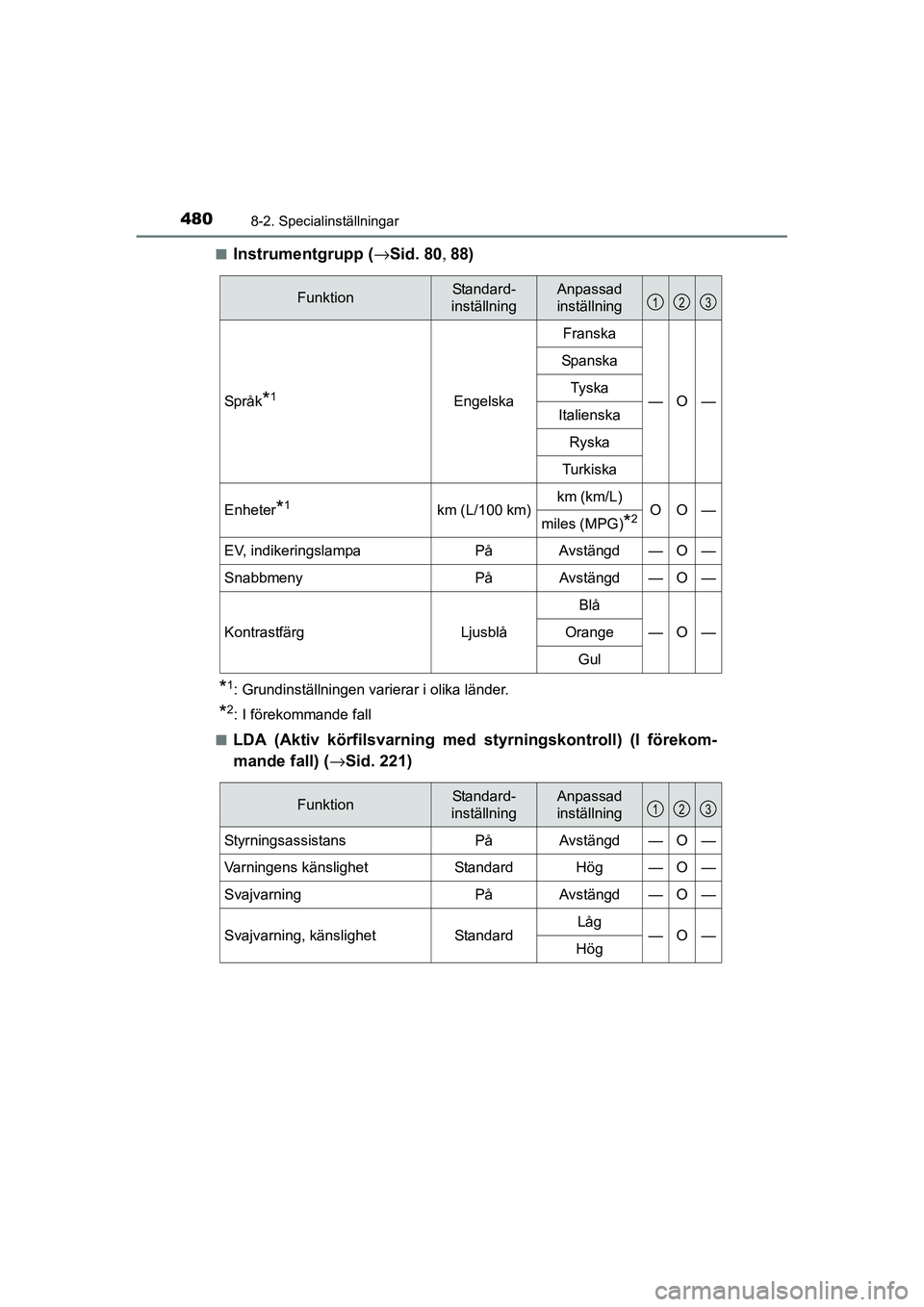

Instrumentgrupp (→Sid. 80, 88)
*1: Grundinställningen varierar i olika länder.
*2: I förekommande fall
■
LDA (Aktiv körfilsvarning med styrningskontroll) (I förekom-
mande fall) (→Sid. 221)
FunktionStandard-
inställningAnpassad
inställning
Språk*1Engelska
Franska
—O—
Spanska
Tyska
Italienska
Ryska
Turkiska
Enheter*1km (L/100 km)km (km/L)OO—miles (MPG)*2
EV, indikeringslampa På Avstängd — O —
SnabbmenyPåAvstängd—O—
KontrastfärgLjusblå
Blå
—O—Orange
Gul
123
FunktionStandard-
inställningAnpassad
inställning
StyrningsassistansPåAvstängd—O—
Varningens känslighetStandardHög—O—
SvajvarningPåAvstängd—O—
Svajvarning, känslighetStandardLåg—O—Hög
123
