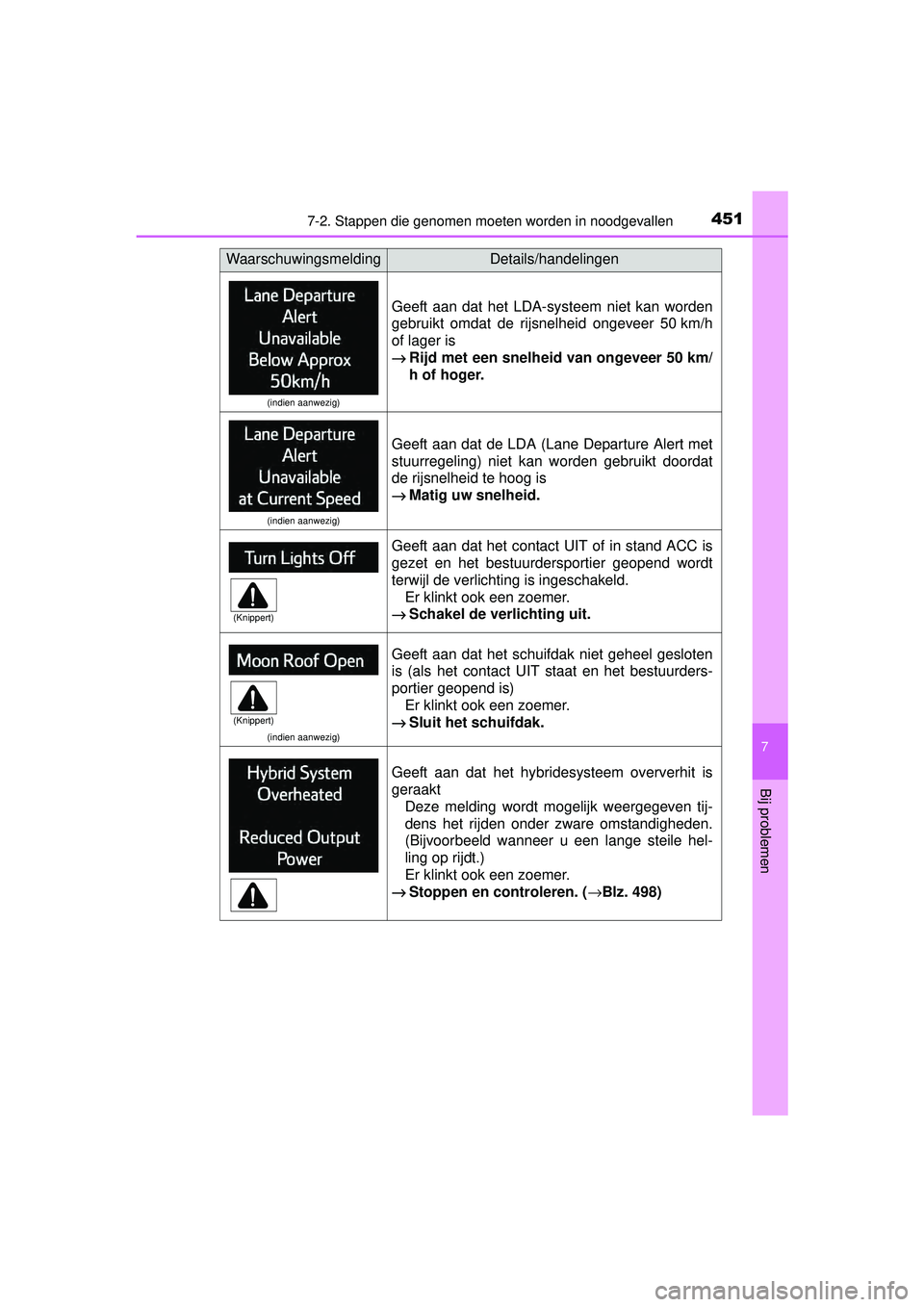

4517-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
(indien aanwezig)
Geeft aan dat het LDA-systeem niet kan worden
gebruikt omdat de rijsnelheid ongeveer 50 km/h
of lager is
→Rijd met een snelheid van ongeveer 50 km/
h of hoger.
(indien aanwezig)
Geeft aan dat de LDA (Lane Departure Alert met
stuurregeling) niet kan worden gebruikt doordat
de rijsnelheid te hoog is
→Matig uw snelheid.
Geeft aan dat het contact UIT of in stand ACC is
gezet en het bestuurdersportier geopend wordt
terwijl de verlichting is ingeschakeld.
Er klinkt ook een zoemer.
→ Schakel de verlichting uit.
(indien aanwezig)
Geeft aan dat het schuifdak niet geheel gesloten
is (als het contact UIT staat en het bestuurders-
portier geopend is)
Er klinkt ook een zoemer.
→ Sluit het schuifdak.
Geeft aan dat het hybridesysteem oververhit is
geraakt
Deze melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandigheden.
(Bijvoorbeeld wanneer u een lange steile hel-
ling op rijdt.)
Er klinkt ook een zoemer.
→ Stoppen en controleren. ( →Blz. 498)
WaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 451 Friday, October 30, 2015 12:02 PM

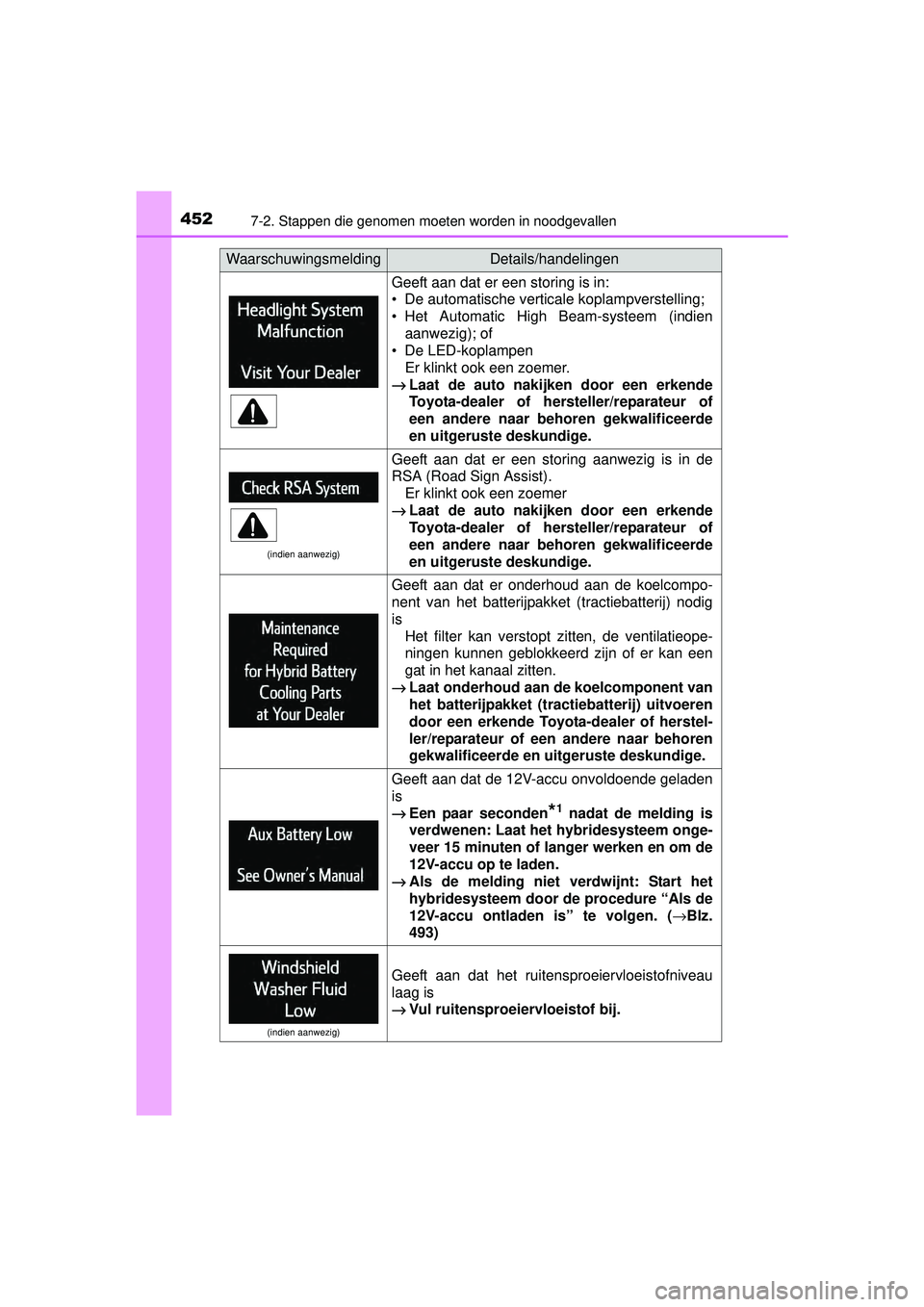

4527-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
Geeft aan dat er een storing is in:
• De automatische verticale koplampverstelling;
• Het Automatic High Beam-systeem (indienaanwezig); of
• De LED-koplampen Er klinkt ook een zoemer.
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de
RSA (Road Sign Assist).
Er klinkt ook een zoemer
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Geeft aan dat er onderhoud aan de koelcompo-
nent van het batterijpakket (tractiebatterij) nodig
is
Het filter kan verstopt zitten, de ventilatieope-
ningen kunnen geblokkeerd zijn of er kan een
gat in het kanaal zitten.
→ Laat onderhoud aan de koelcomponent van
het batterijpakket (tractiebatterij) uitvoeren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Geeft aan dat de 12V-accu onvoldoende geladen
is
→ Een paar seconden
*1 nadat de melding is
verdwenen: Laat het hybridesysteem onge-
veer 15 minuten of langer werken en om de
12V-accu op te laden.
→ Als de melding niet verdwijnt: Start het
hybridesysteem door de procedure “Als de
12V-accu ontladen is” te volgen. ( →Blz.
493)
(indien aanwezig)
Geeft aan dat het ruitensproeiervloeistofniveau
laag is
→ Vul ruitensproeiervloeistof bij.
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42A57E_(EE).book Page 452 Friday, October 30, 2015 12:02 PM

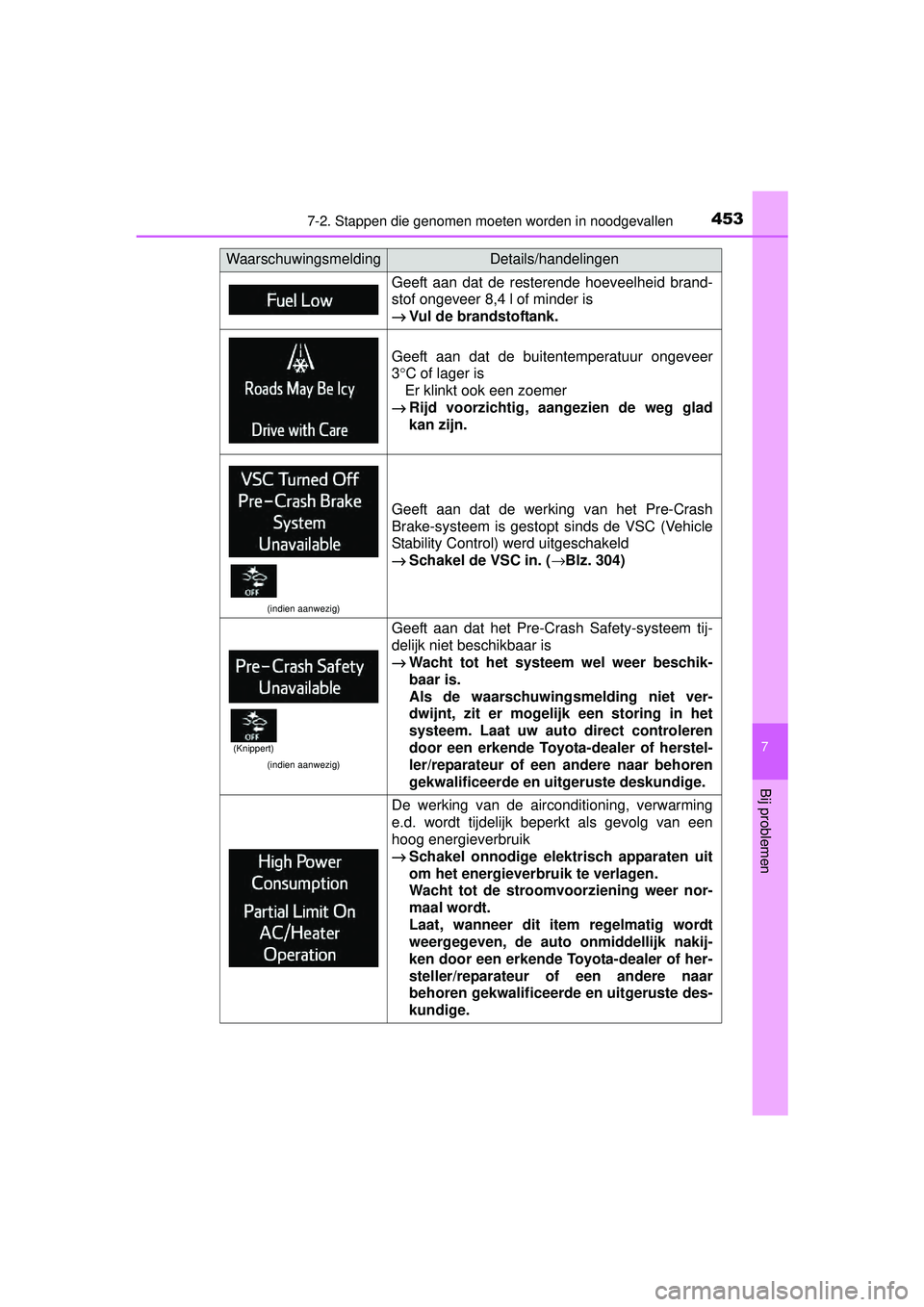

4537-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Geeft aan dat de resterende hoeveelheid brand-
stof ongeveer 8,4 l of minder is
→Vul de brandstoftank.
Geeft aan dat de buitentemperatuur ongeveer
3°C of lager is
Er klinkt ook een zoemer
→ Rijd voorzichtig, aangezien de weg glad
kan zijn.
(indien aanwezig)
Geeft aan dat de werking van het Pre-Crash
Brake-systeem is gestopt sinds de VSC (Vehicle
Stability Control) werd uitgeschakeld
→Schakel de VSC in. ( →Blz. 304)
(indien aanwezig)
Geeft aan dat het Pre-Crash Safety-systeem tij-
delijk niet beschikbaar is
→Wacht tot het systeem wel weer beschik-
baar is.
Als de waarschuwingsmelding niet ver-
dwijnt, zit er mogelijk een storing in het
systeem. Laat uw auto direct controleren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
De werking van de airconditioning, verwarming
e.d. wordt tijdelijk beperkt als gevolg van een
hoog energieverbruik
→Schakel onnodige elektrisch apparaten uit
om het energieverbruik te verlagen.
Wacht tot de stroomvo orziening weer nor-
maal wordt.
Laat, wanneer dit item regelmatig wordt
weergegeven, de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 453 Friday, October 30, 2015 12:02 PM

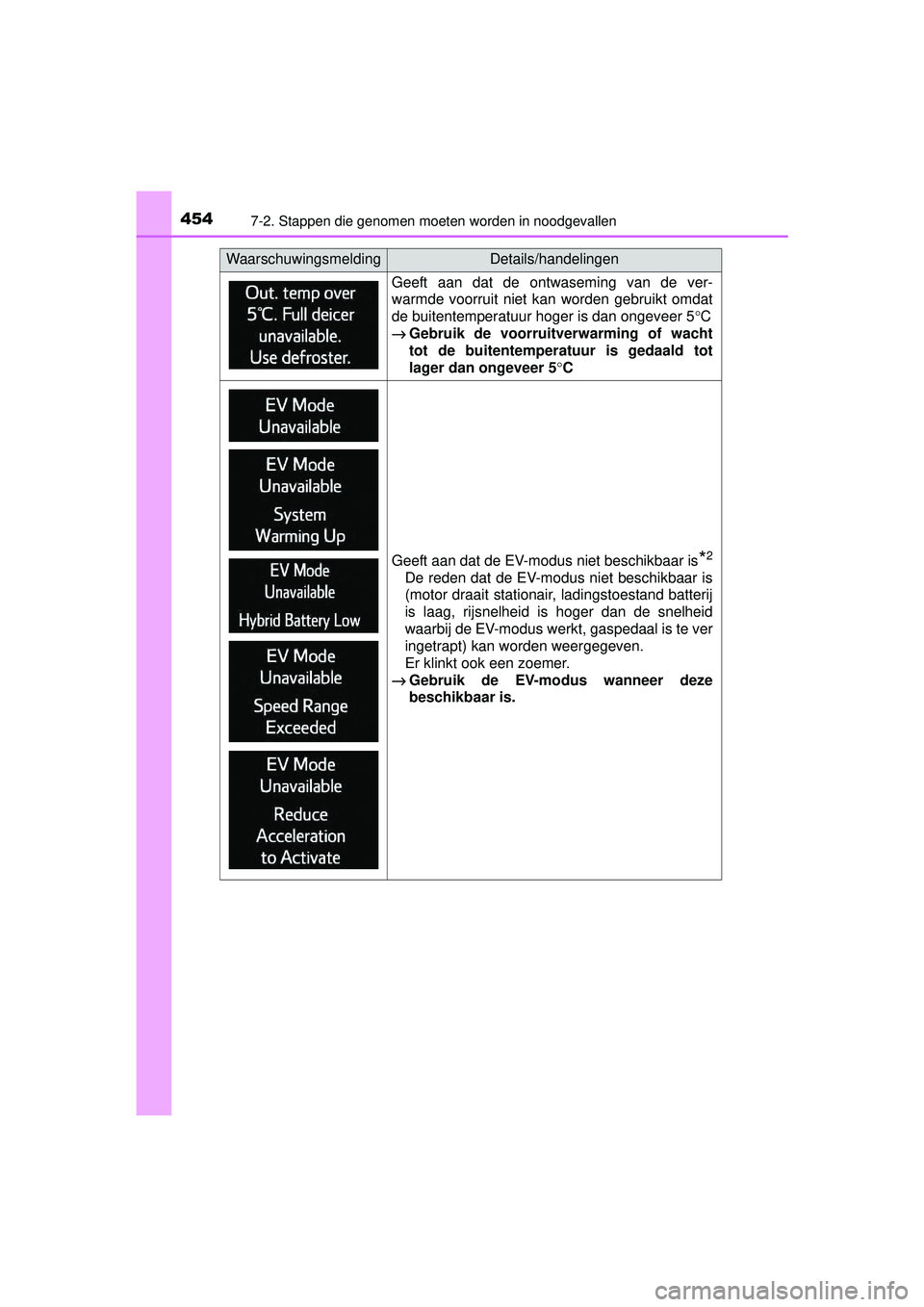

4547-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
Geeft aan dat de ontwaseming van de ver-
warmde voorruit niet kan worden gebruikt omdat
de buitentemperatuur hoger is dan ongeveer 5°C
→ Gebruik de voorruitverwarming of wacht
tot de buitentemperatuur is gedaald tot
lager dan ongeveer 5 °C
Geeft aan dat de EV-modus niet beschikbaar is*2
De reden dat de EV-modus niet beschikbaar is
(motor draait stationair, ladingstoestand batterij
is laag, rijsnelheid is hoger dan de snelheid
waarbij de EV-modus werkt, gaspedaal is te ver
ingetrapt) kan worden weergegeven.
Er klinkt ook een zoemer.
→ Gebruik de EV-modus wanneer deze
beschikbaar is.
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42A57E_(EE).book Page 454 Friday, October 30, 2015 12:02 PM

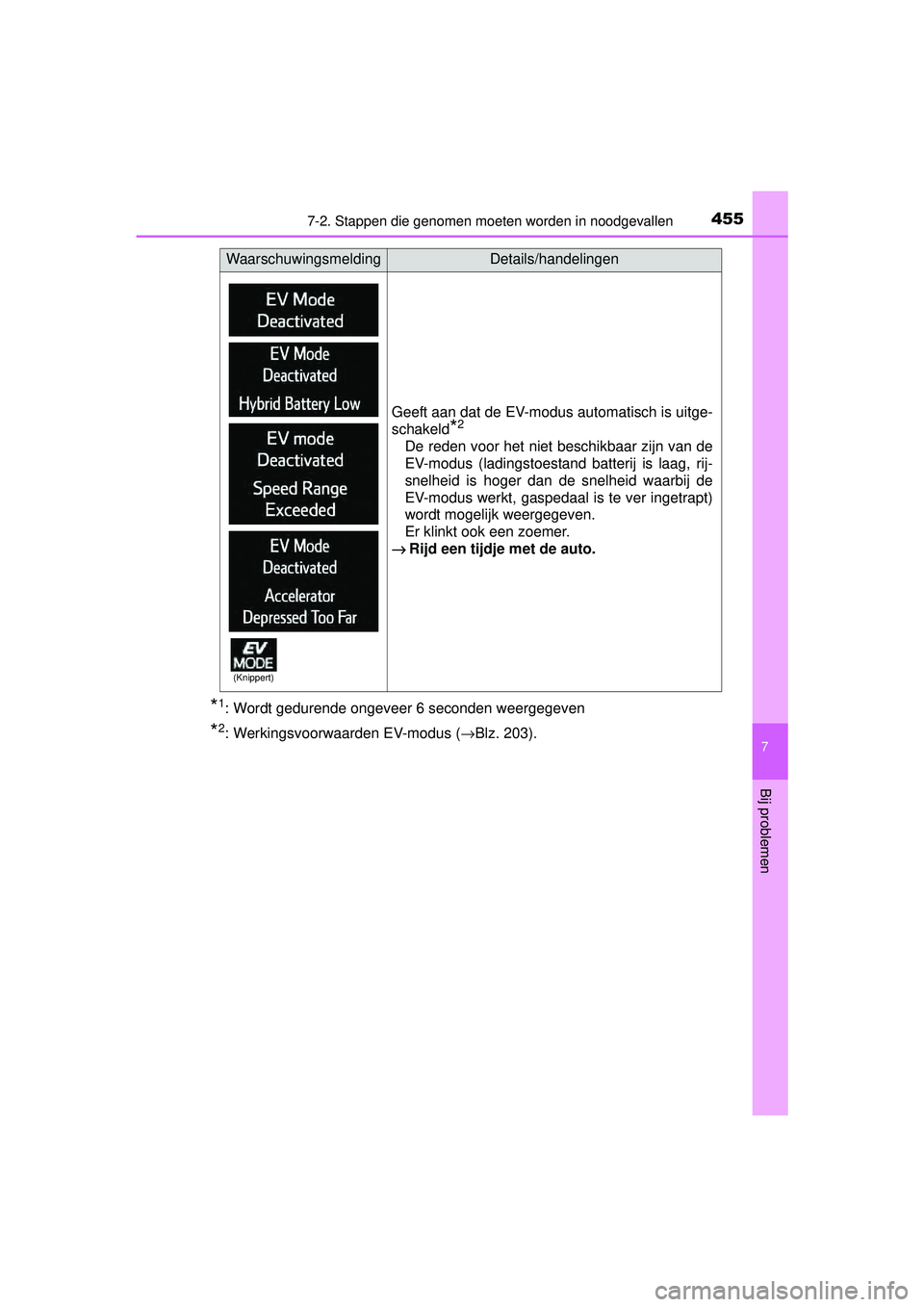

4557-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
*1: Wordt gedurende ongeveer 6 seconden weergegeven
*2: Werkingsvoorwaarden EV-modus (→Blz. 203).
Geeft aan dat de EV-modus automatisch is uitge-
schakeld
*2
De reden voor het niet beschikbaar zijn van de
EV-modus (ladingstoestand batterij is laag, rij-
snelheid is hoger dan de snelheid waarbij de
EV-modus werkt, gaspedaal is te ver ingetrapt)
wordt mogelijk weergegeven.
Er klinkt ook een zoemer.
→ Rijd een tijdje met de auto.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 455 Friday, October 30, 2015 12:02 PM

4567-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
Een
keer⎯
De elektronische sleutel wordt
niet waargenomen als gepro-
beerd wordt het hybridesys-
teem te starten.
→ Start het hybridesysteem
met de elektronische sleu-
tel in de buurt.
Een
keer3 keer
De elektronische sleutel
bevond zich buiten de auto en
er werd een ander portier dan
het bestuurdersportier geopend
en gesloten terwijl het contact
niet UIT stond.
→Neem de elektronische
sleutel weer mee in de
auto.
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel in stand P stond en het
contact niet UIT stond.
→Zet het contact UIT of
neem de elektronische
sleutel mee in de auto.
Een
keer
Continu
(5
secon-
den)
Er werd geprobeerd de auto te
verlaten met de elektronische
sleutel en de portieren te ver-
grendelen zonder het contact
eerst UIT te zetten terwijl de
selectiehendel in stand P stond.
→Zet het contact UIT en ver-
grendel de portieren
opnieuw.
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 456 Friday, October 30, 2015 12:02 PM

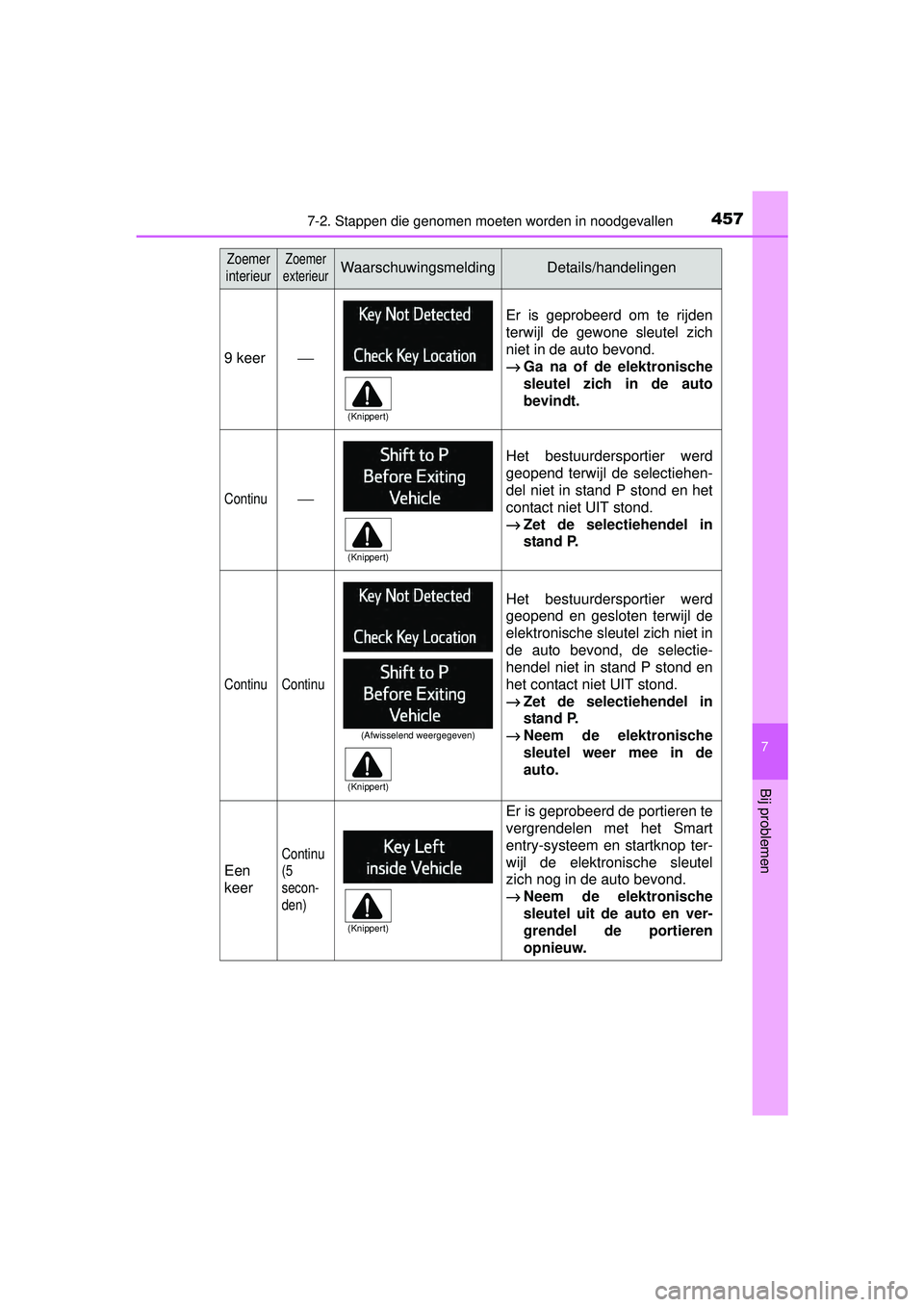

4577-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
9 keer⎯
Er is geprobeerd om te rijden
terwijl de gewone sleutel zich
niet in de auto bevond.
→Ga na of de elektronische
sleutel zich in de auto
bevindt.
Continu⎯
Het bestuurdersportier werd
geopend terwijl de selectiehen-
del niet in stand P stond en het
contact niet UIT stond.
→Zet de selectiehendel in
stand P.
ContinuContinu
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel niet in stand P stond en
het contact niet UIT stond.
→Zet de selectiehendel in
stand P.
→ Neem de elektronische
sleutel weer mee in de
auto.
Een
keer
Continu
(5
secon-
den)
Er is geprobeerd de portieren te
vergrendelen met het Smart
entry-systeem en startknop ter-
wijl de elektronische sleutel
zich nog in de auto bevond.
→Neem de elektronische
sleutel uit de auto en ver-
grendel de portieren
opnieuw.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 457 Friday, October 30, 2015 12:02 PM

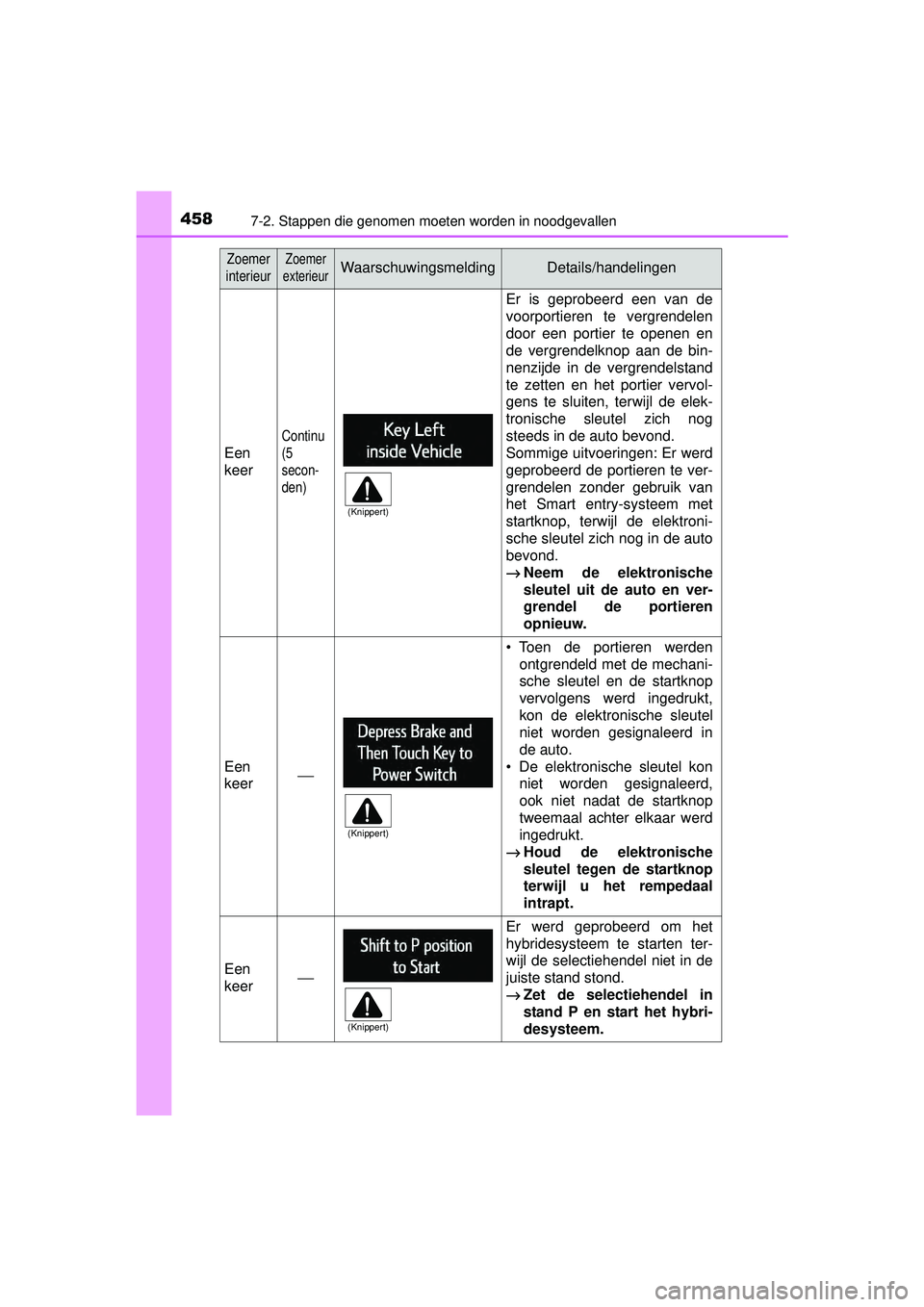

4587-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
Een
keer
Continu
(5
secon-
den)
Er is geprobeerd een van de
voorportieren te vergrendelen
door een portier te openen en
de vergrendelknop aan de bin-
nenzijde in de vergrendelstand
te zetten en het portier vervol-
gens te sluiten, terwijl de elek-
tronische sleutel zich nog
steeds in de auto bevond.
Sommige uitvoeringen: Er werd
geprobeerd de portieren te ver-
grendelen zonder gebruik van
het Smart entry-systeem met
startknop, terwijl de elektroni-
sche sleutel zich nog in de auto
bevond.
→Neem de elektronische
sleutel uit de auto en ver-
grendel de portieren
opnieuw.
Een
keer⎯
• Toen de portieren werden
ontgrendeld met de mechani-
sche sleutel en de startknop
vervolgens werd ingedrukt,
kon de elektronische sleutel
niet worden gesignaleerd in
de auto.
• De elektronische sleutel kon niet worden gesignaleerd,
ook niet nadat de startknop
tweemaal achter elkaar werd
ingedrukt.
→ Houd de elektronische
sleutel tegen de startknop
terwijl u het rempedaal
intrapt.
Een
keer⎯
Er werd geprobeerd om het
hybridesysteem te starten ter-
wijl de selectiehendel niet in de
juiste stand stond.
→Zet de selectiehendel in
stand P en start het hybri-
desysteem.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 458 Friday, October 30, 2015 12:02 PM

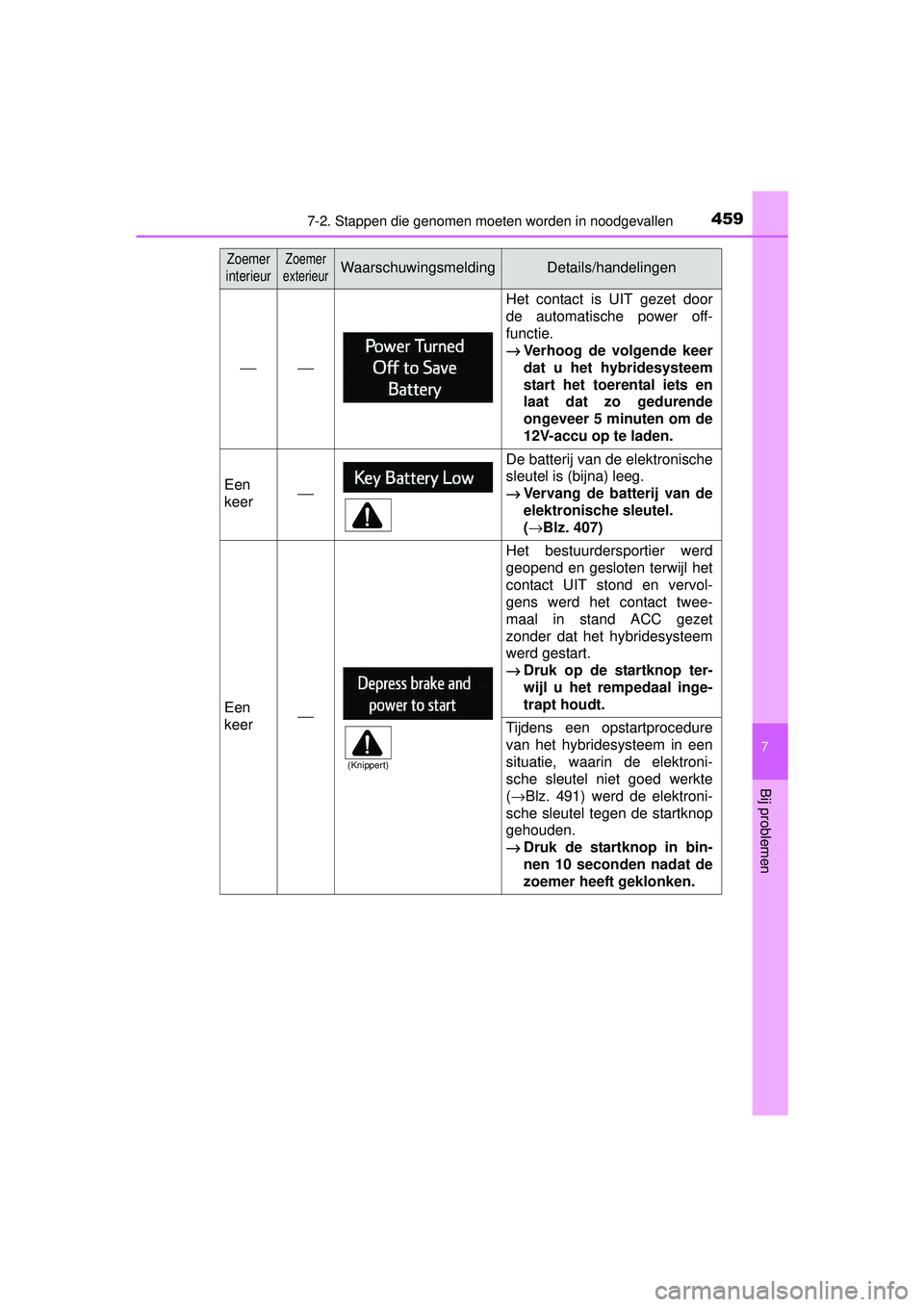

4597-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
⎯⎯
Het contact is UIT gezet door
de automatische power off-
functie.
→Verhoog de volgende keer
dat u het hybridesysteem
start het toerental iets en
laat dat zo gedurende
ongeveer 5 minuten om de
12V-accu op te laden.
Een
keer⎯
De batterij van de elektronische
sleutel is (bijna) leeg.
→Vervang de batterij van de
elektronische sleutel.
(→Blz. 407)
Een
keer⎯
Het bestuurdersportier werd
geopend en gesloten terwijl het
contact UIT stond en vervol-
gens werd het contact twee-
maal in stand ACC gezet
zonder dat het hybridesysteem
werd gestart.
→ Druk op de startknop ter-
wijl u het rempedaal inge-
trapt houdt.
Tijdens een opstartprocedure
van het hybridesysteem in een
situatie, waarin de elektroni-
sche sleutel niet goed werkte
(→Blz. 491) werd de elektroni-
sche sleutel tegen de startknop
gehouden.
→ Druk de startknop in bin-
nen 10 seconden nadat de
zoemer heeft geklonken.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 459 Friday, October 30, 2015 12:02 PM

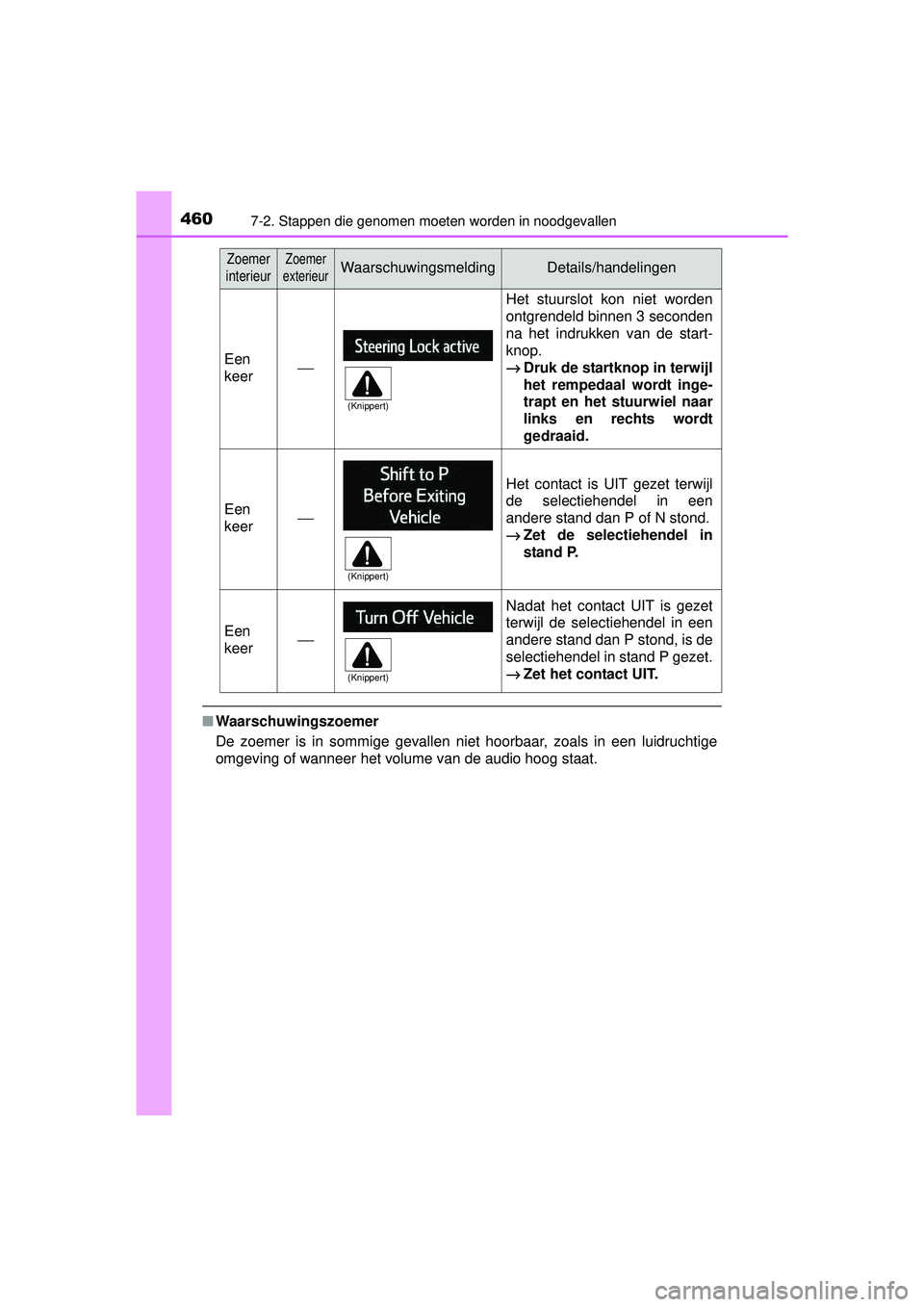

4607-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
Een
keer⎯
Het stuurslot kon niet worden
ontgrendeld binnen 3 seconden
na het indrukken van de start-
knop.
→ Druk de startknop in terwijl
het rempedaal wordt inge-
trapt en het stuurwiel naar
links en rechts wordt
gedraaid.
Een
keer⎯
Het contact is UIT gezet terwijl
de selectiehendel in een
andere stand dan P of N stond.
→Zet de selectiehendel in
stand P.
Een
keer⎯
Nadat het contact UIT is gezet
terwijl de selectiehendel in een
andere stand dan P stond, is de
selectiehendel in stand P gezet.
→Zet het contact UIT.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42A57E_(EE).book Page 460 Friday, October 30, 2015 12:02 PM
