TOYOTA RAV4 HYBRID 2016 Manual del propietario (in Spanish)

3515-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo

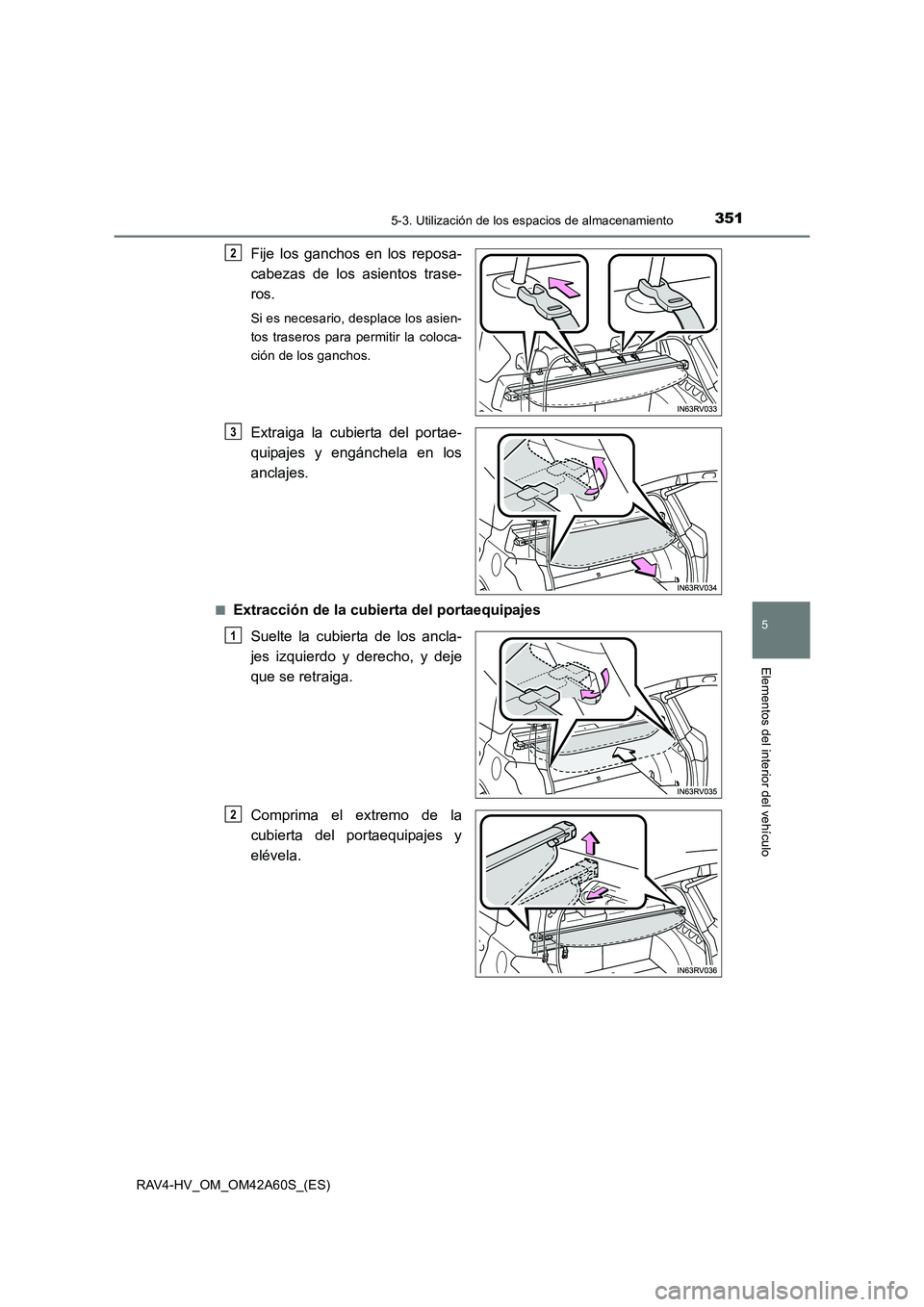

Fije los ganchos en los reposa-
cabezas de los asientos trase-
ros.
Si es necesario, desplace los asien-
tos traseros para permitir la coloca-
ción de los ganchos.
Extraiga la cubierta del portae-
quipajes y engánchela en los
anclajes.
■Extracción de la cubierta del portaequipajesSuelte la cubierta de los ancla-
jes izquierdo y derecho, y deje
que se retraiga.
Comprima el extremo de la
cubierta del portaequipajes y
elévela.
2
3
1
2

352
RAV4-HV_OM_OM42A60S_(ES)
5-3. Utilización de los espacios de almacenamiento

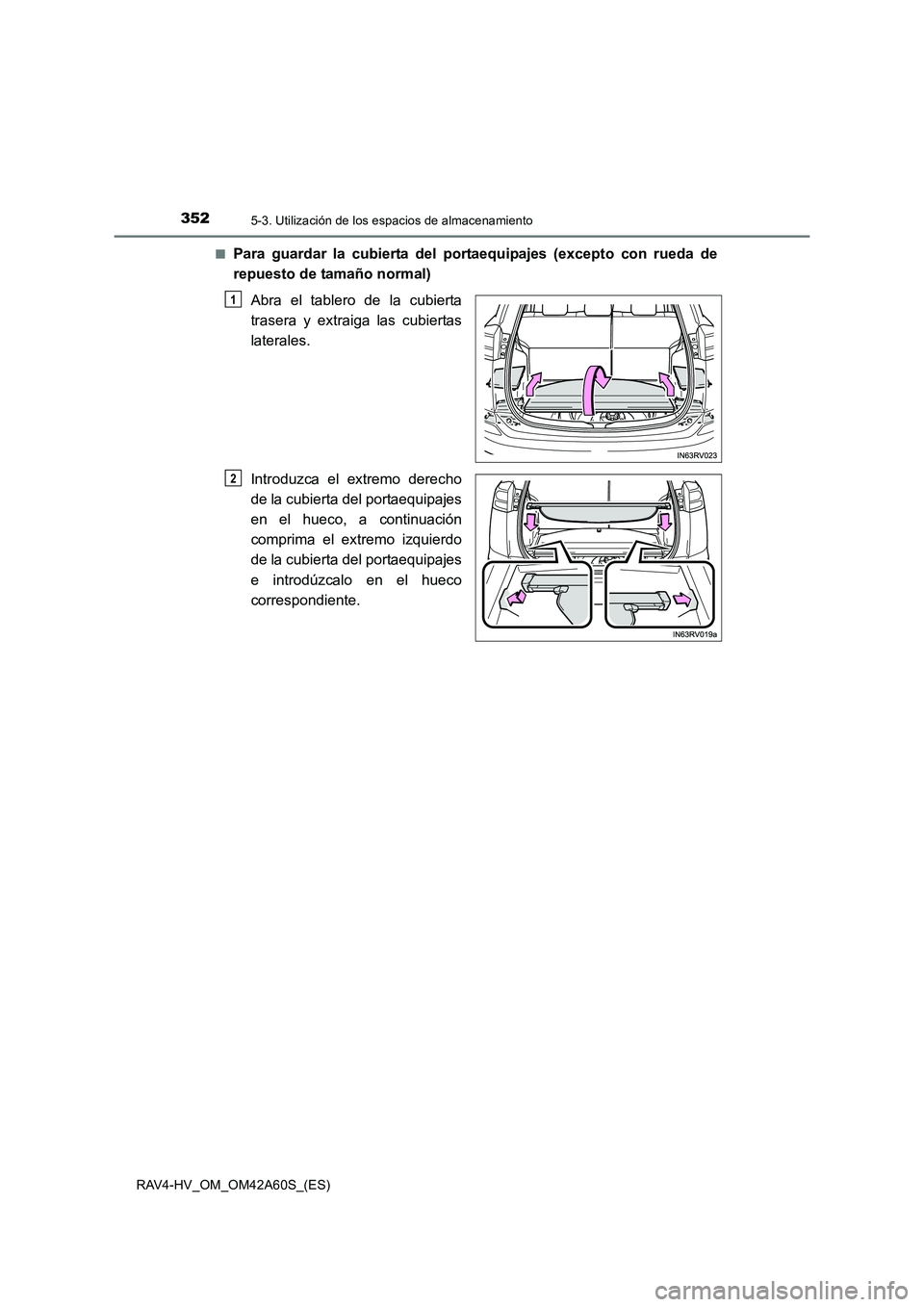

■Para guardar la cubierta del portaequipajes (excepto con rueda de
repuesto de tamaño normal)Abra el tablero de la cubierta
trasera y extraiga las cubiertas
laterales.
Introduzca el extremo derecho
de la cubierta del portaequipajes
en el hueco, a continuación
comprima el extremo izquierdo
de la cubierta del portaequipajes
e introdúzcalo en el hueco
correspondiente.
1
2

3535-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo

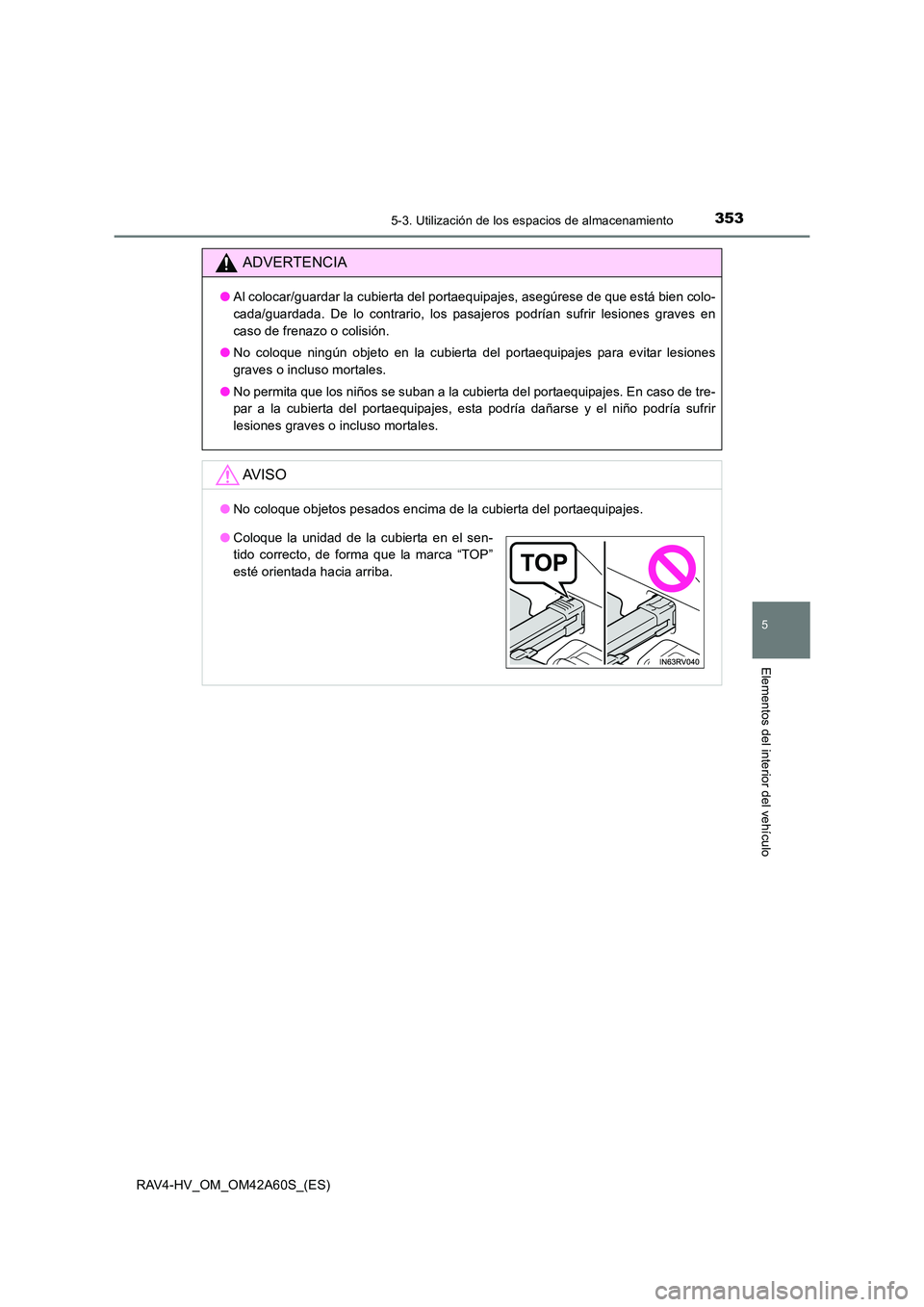

ADVERTENCIA
●Al colocar/guardar la cubierta del portaequipajes, asegúrese de que está bien colo-
cada/guardada. De lo contrario, los pasajeros podrían sufrir lesiones graves en
caso de frenazo o colisión.
● No coloque ningún objeto en la cubierta del portaequipajes para evitar lesiones
graves o incluso mortales.
● No permita que los niños se suban a la cubierta del portaequipajes. En caso de tre-
par a la cubierta del portaequipajes, esta podría dañarse y el niño podría sufrir
lesiones graves o incluso mortales.
AV I S O
●No coloque objetos pesados encima de la cubierta del portaequipajes.
●Coloque la unidad de la cubierta en el sen-
tido correcto, de forma que la marca “TOP”
esté orientada hacia arriba.

354
RAV4-HV_OM_OM42A60S_(ES)
5-3. Utilización de los espacios de almacenamiento

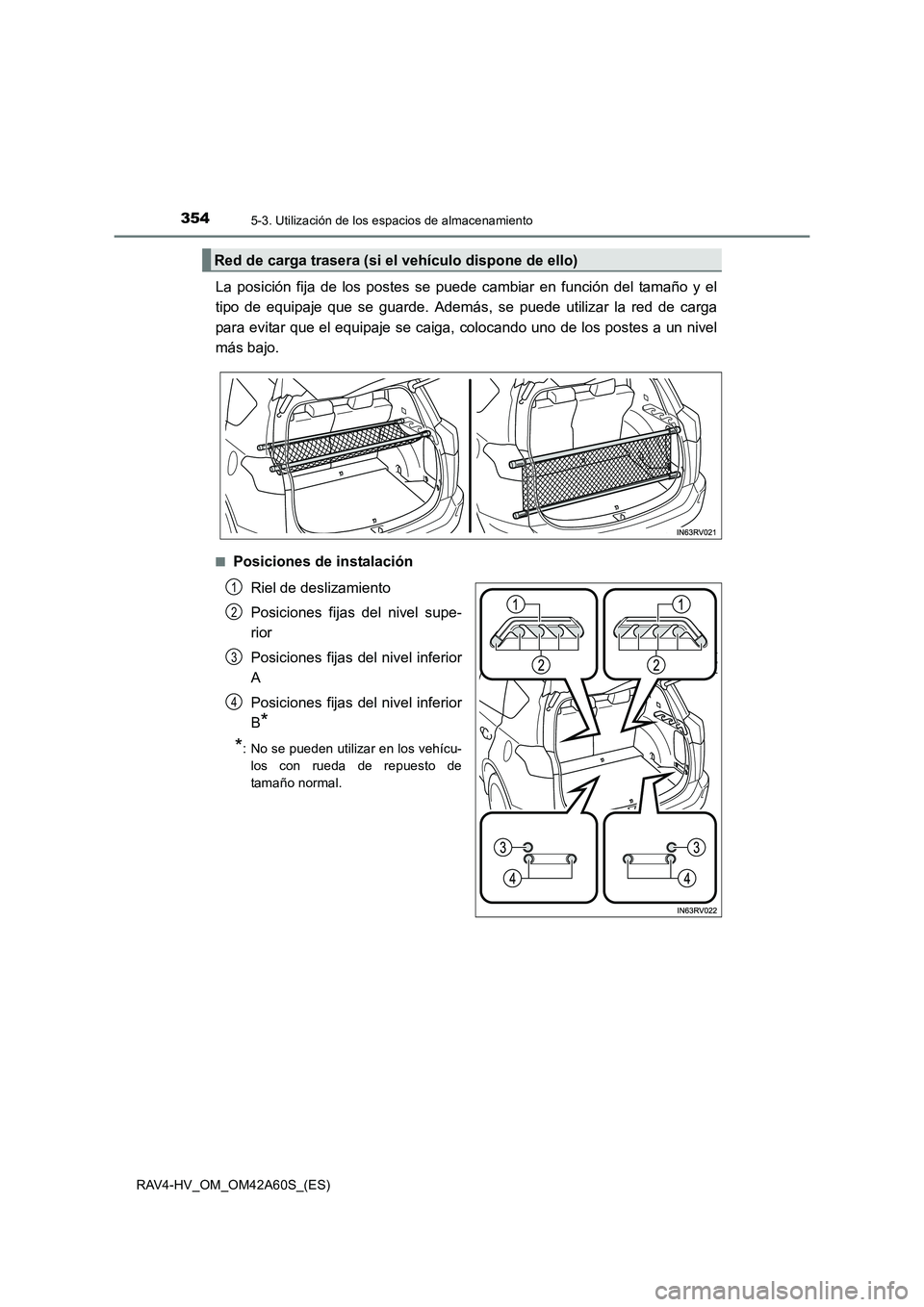

La posición fija de los postes se puede cambiar en función del tamaño y el
tipo de equipaje que se guarde. Además, se puede utilizar la red de carga
para evitar que el equipaje se caiga, colocando uno de los postes a un nivel
más bajo.
■Posiciones de instalaciónRiel de deslizamiento
Posiciones fijas del nivel supe-
rior
Posiciones fijas del nivel inferior
A
Posiciones fijas del nivel inferior
B
*
*
: No se pueden utilizar en los vehícu-
los con rueda de repuesto de
tamaño normal.
Red de carga trasera (si el vehículo dispone de ello)
1
2
3
4

3555-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo

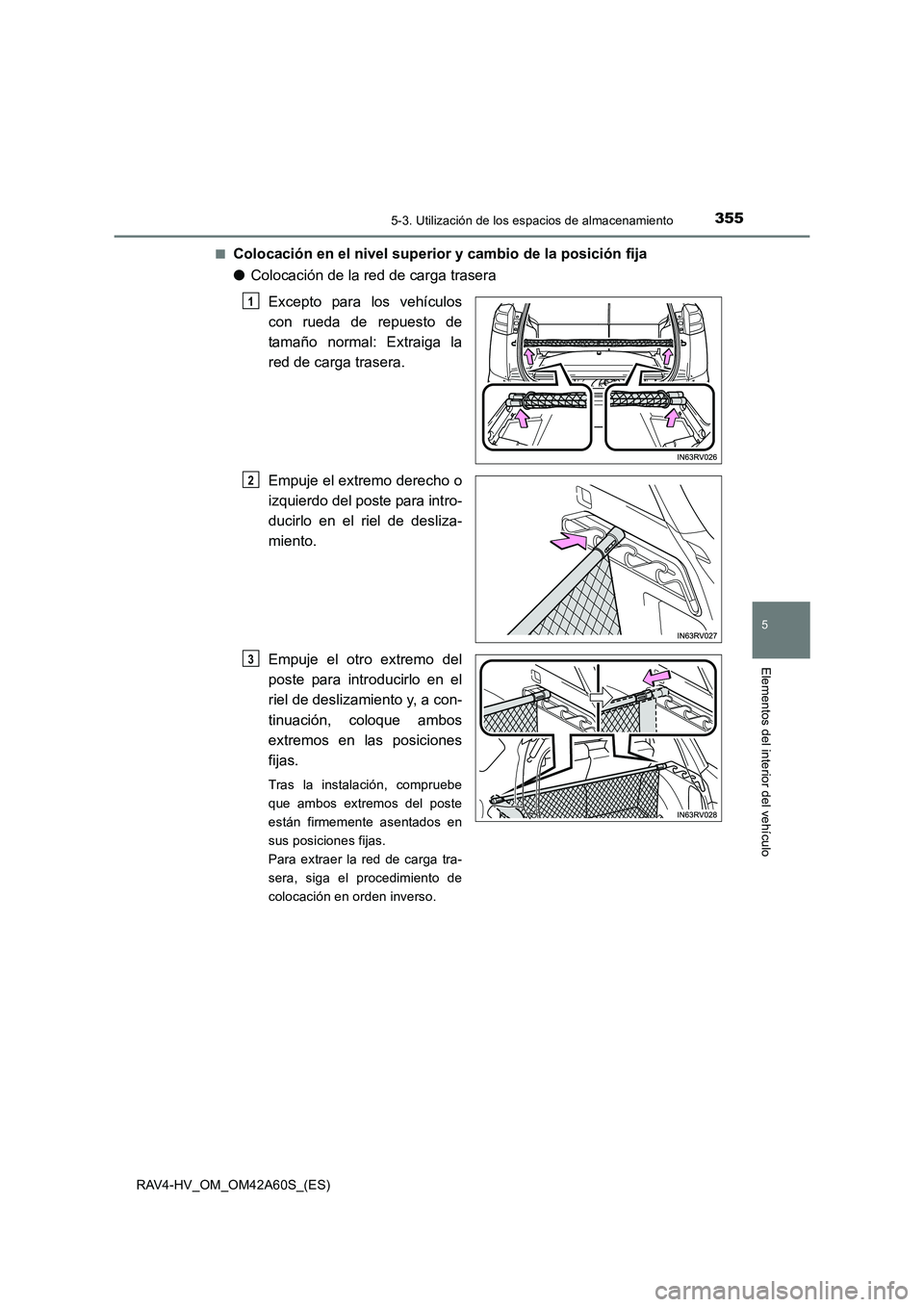

■Colocación en el nivel superior y cambio de la posición fija
●Colocación de la red de carga trasera
Excepto para los vehículos
con rueda de repuesto de
tamaño normal: Extraiga la
red de carga trasera.
Empuje el extremo derecho o
izquierdo del poste para intro-
ducirlo en el riel de desliza-
miento.
Empuje el otro extremo del
poste para introducirlo en el
riel de deslizamiento y, a con-
tinuación, coloque ambos
extremos en las posiciones
fijas.
Tras la instalación, compruebe
que ambos extremos del poste
están firmemente asentados en
sus posiciones fijas.
Para extraer la red de carga tra-
sera, siga el procedimiento de
colocación en orden inverso.
1
2
3

356
RAV4-HV_OM_OM42A60S_(ES)
5-3. Utilización de los espacios de almacenamiento

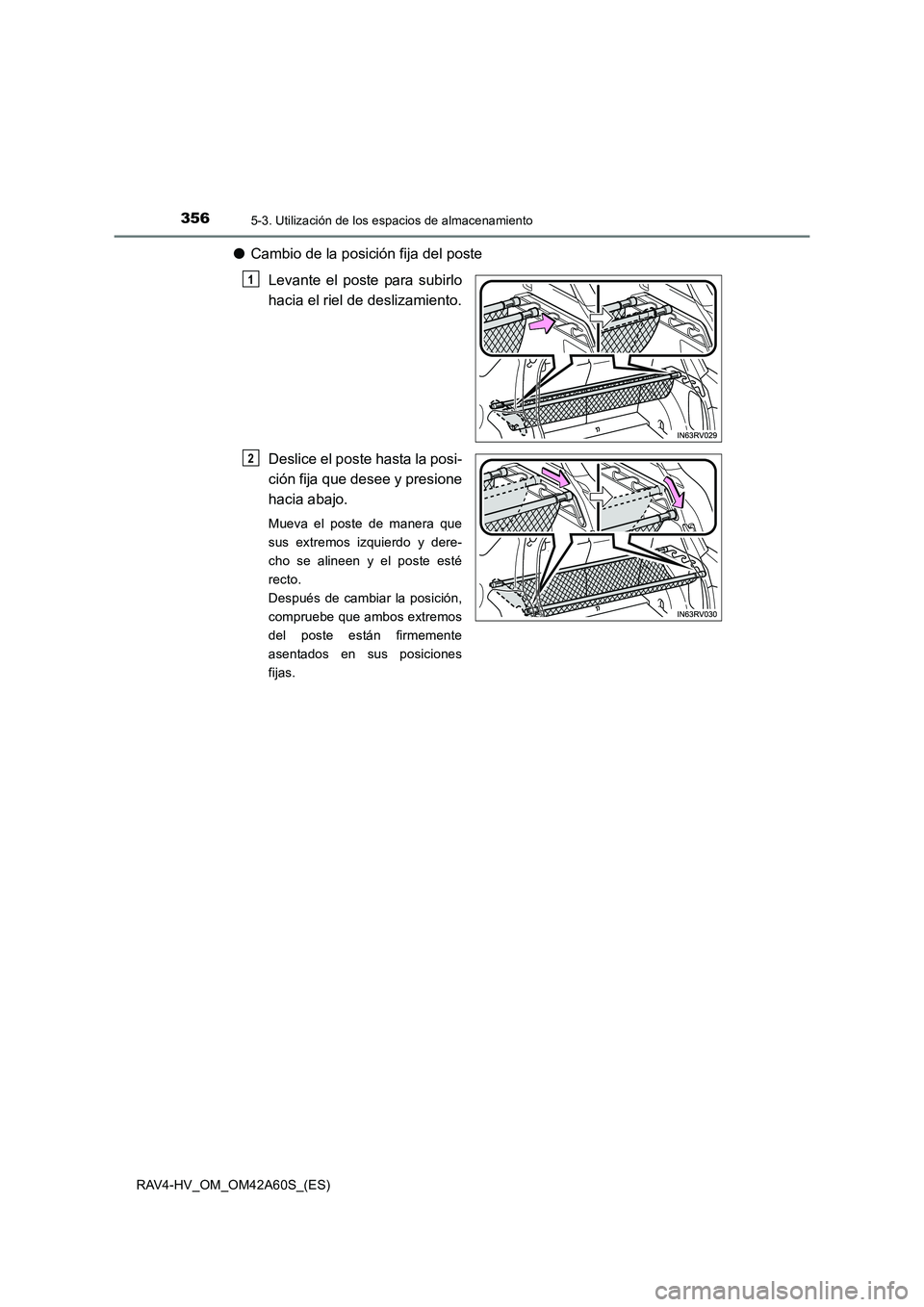

●Cambio de la posición fija del poste
Levante el poste para subirlo
hacia el riel de deslizamiento.
Deslice el poste hasta la posi-
ción fija que desee y presione
hacia abajo.
Mueva el poste de manera que
sus extremos izquierdo y dere-
cho se alineen y el poste esté
recto.
Después de cambiar la posición,
compruebe que ambos extremos
del poste están firmemente
asentados en sus posiciones
fijas.
1
2

3575-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo

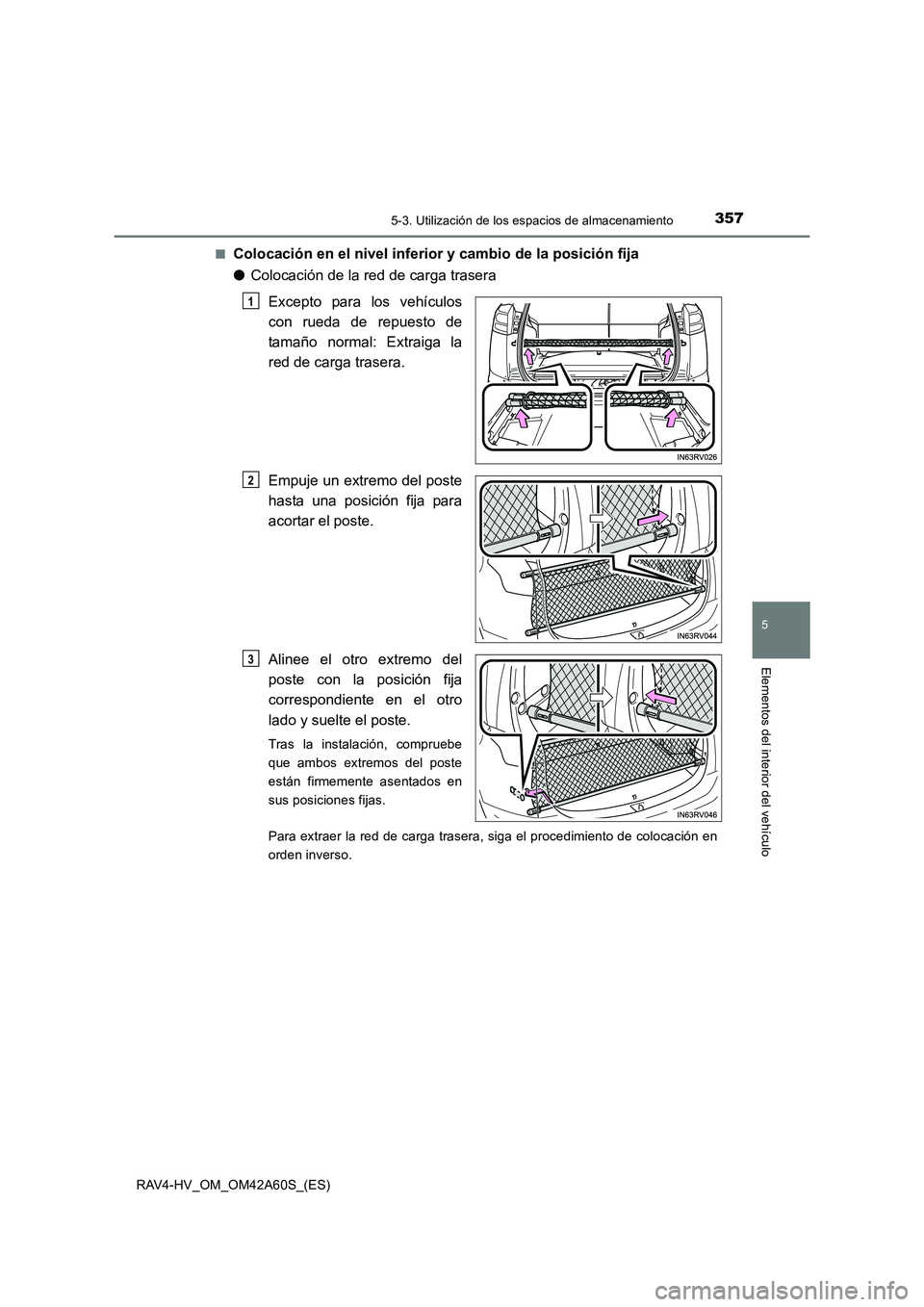

■Colocación en el nivel inferior y cambio de la posición fija
●Colocación de la red de carga trasera
Excepto para los vehículos
con rueda de repuesto de
tamaño normal: Extraiga la
red de carga trasera.
Empuje un extremo del poste
hasta una posición fija para
acortar el poste.
Alinee el otro extremo del
poste con la posición fija
correspondiente en el otro
lado y suelte el poste.
Tras la instalación, compruebe
que ambos extremos del poste
están firmemente asentados en
sus posiciones fijas.
Para extraer la red de carga trasera, siga el procedimiento de colocación en
orden inverso.
1
2
3

358
RAV4-HV_OM_OM42A60S_(ES)

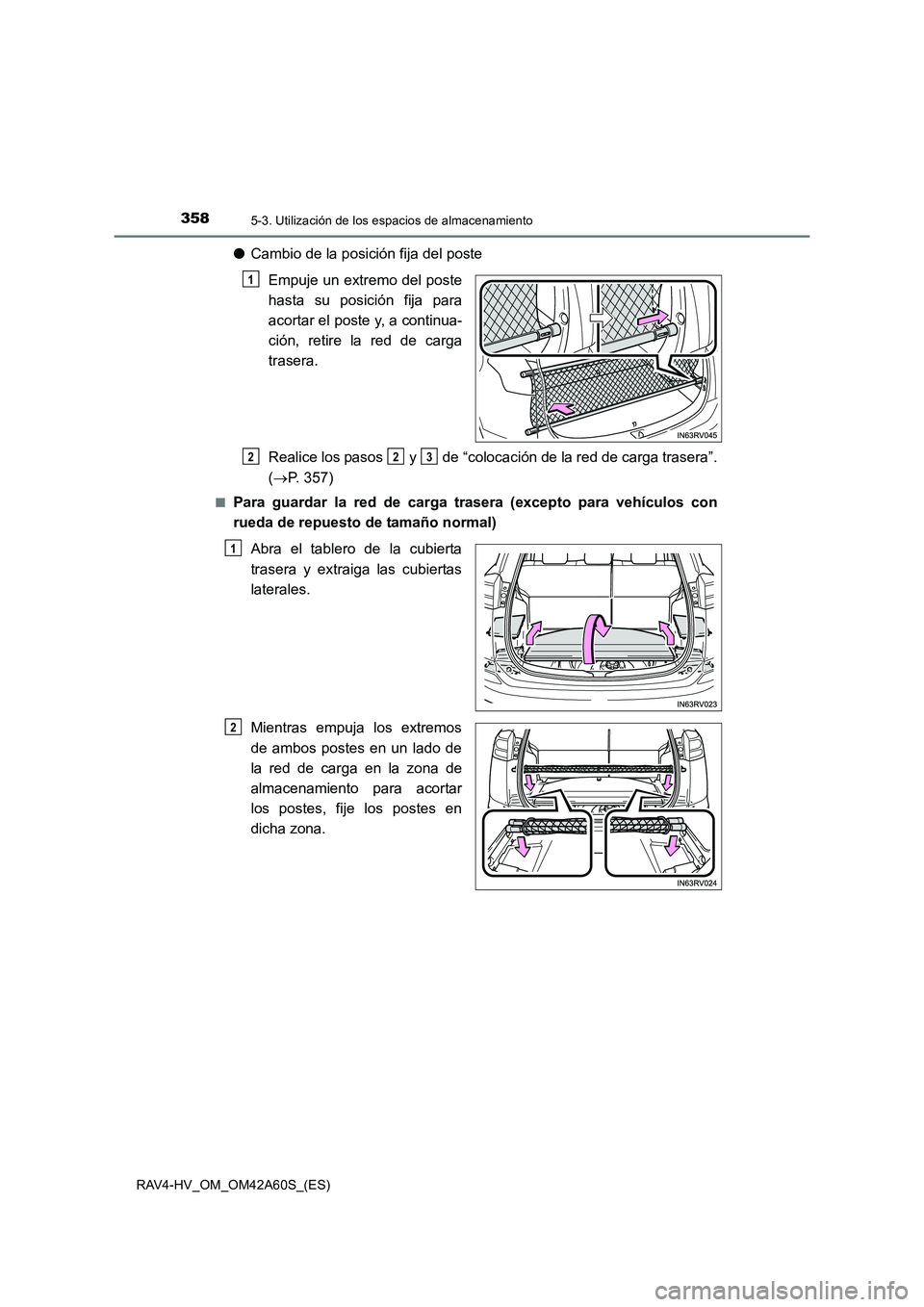

5-3. Utilización de los espacios de almacenamiento
●Cambio de la posición fija del poste
Empuje un extremo del poste
hasta su posición fija para
acortar el poste y, a continua-
ción, retire la red de carga
trasera.
Realice los pasos y de “colocación de la red de carga trasera”.
(→ P. 357)
■Para guardar la red de carga trasera (excepto para vehículos con
rueda de repuesto de tamaño normal)
Abra el tablero de la cubierta
trasera y extraiga las cubiertas
laterales.
Mientras empuja los extremos
de ambos postes en un lado de
la red de carga en la zona de
almacenamiento para acortar
los postes, fije los postes en
dicha zona.
1
223
1
2

3595-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42A60S_(ES)
5
Elementos del interior del vehículo

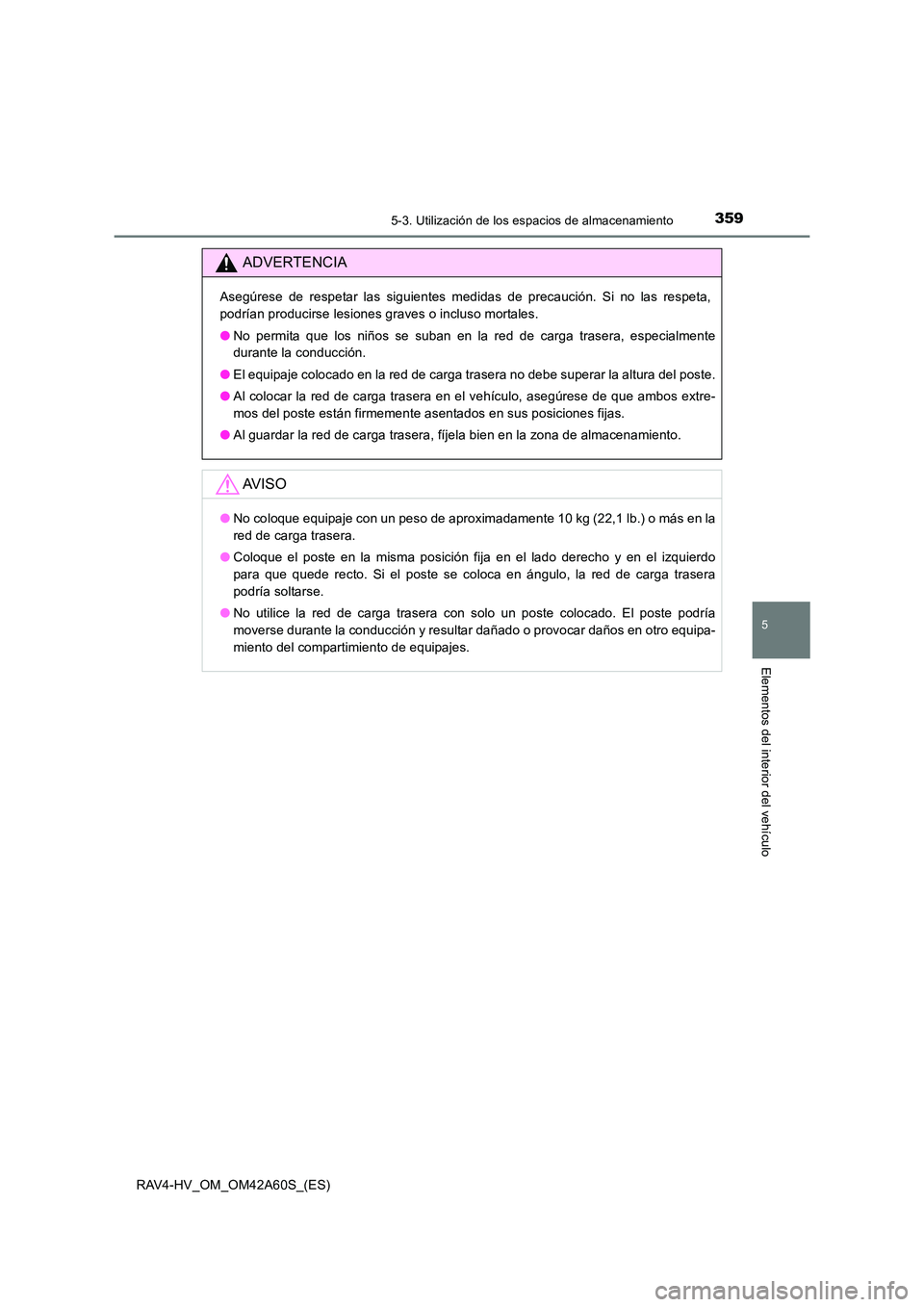

ADVERTENCIA
Asegúrese de respetar las siguientes medidas de precaución. Si no las respeta,
podrían producirse lesiones graves o incluso mortales.
●No permita que los niños se suban en la red de carga trasera, especialmente
durante la conducción.
● El equipaje colocado en la red de carga trasera no debe superar la altura del poste.
● Al colocar la red de carga trasera en el vehículo, asegúrese de que ambos extre-
mos del poste están firmemente asentados en sus posiciones fijas.
● Al guardar la red de carga trasera, fíjela bien en la zona de almacenamiento.
AV I S O
●No coloque equipaje con un peso de aproximadamente 10 kg (22,1 lb.) o más en la
red de carga trasera.
● Coloque el poste en la misma posición fija en el lado derecho y en el izquierdo
para que quede recto. Si el poste se coloca en ángulo, la red de carga trasera
podría soltarse.
● No utilice la red de carga trasera con solo un poste colocado. El poste podría
moverse durante la conducción y resultar dañado o provocar daños en otro equipa-
miento del compartimiento de equipajes.

360
RAV4-HV_OM_OM42A60S_(ES)

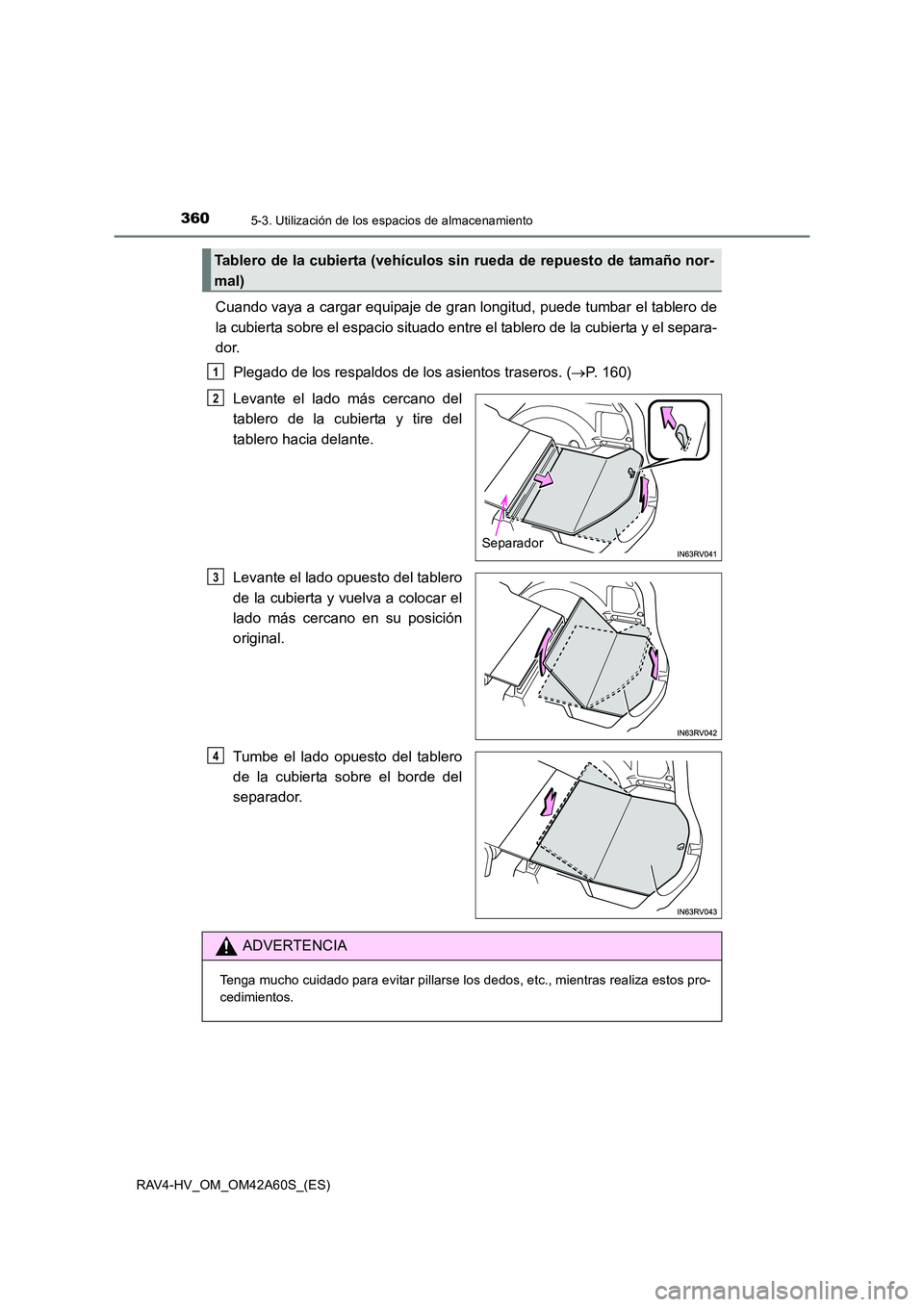

5-3. Utilización de los espacios de almacenamiento
Cuando vaya a cargar equipaje de gran longitud, puede tumbar el tablero de
la cubierta sobre el espacio situado entre el tablero de la cubierta y el separa-
dor.
Plegado de los respaldos de los asientos traseros. ( →P. 160)
Levante el lado más cercano del
tablero de la cubierta y tire del
tablero hacia delante.
Levante el lado opuesto del tablero
de la cubierta y vuelva a colocar el
lado más cercano en su posición
original.
Tumbe el lado opuesto del tablero
de la cubierta sobre el borde del
separador.
Tablero de la cubierta (vehículos sin rueda de repuesto de tamaño nor-
mal)
1
Separador
2
3
4
ADVERTENCIA
Tenga mucho cuidado para evitar pillarse los dedos, etc., mientras realiza estos pro-
cedimientos.
