4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42B06M_(EM)

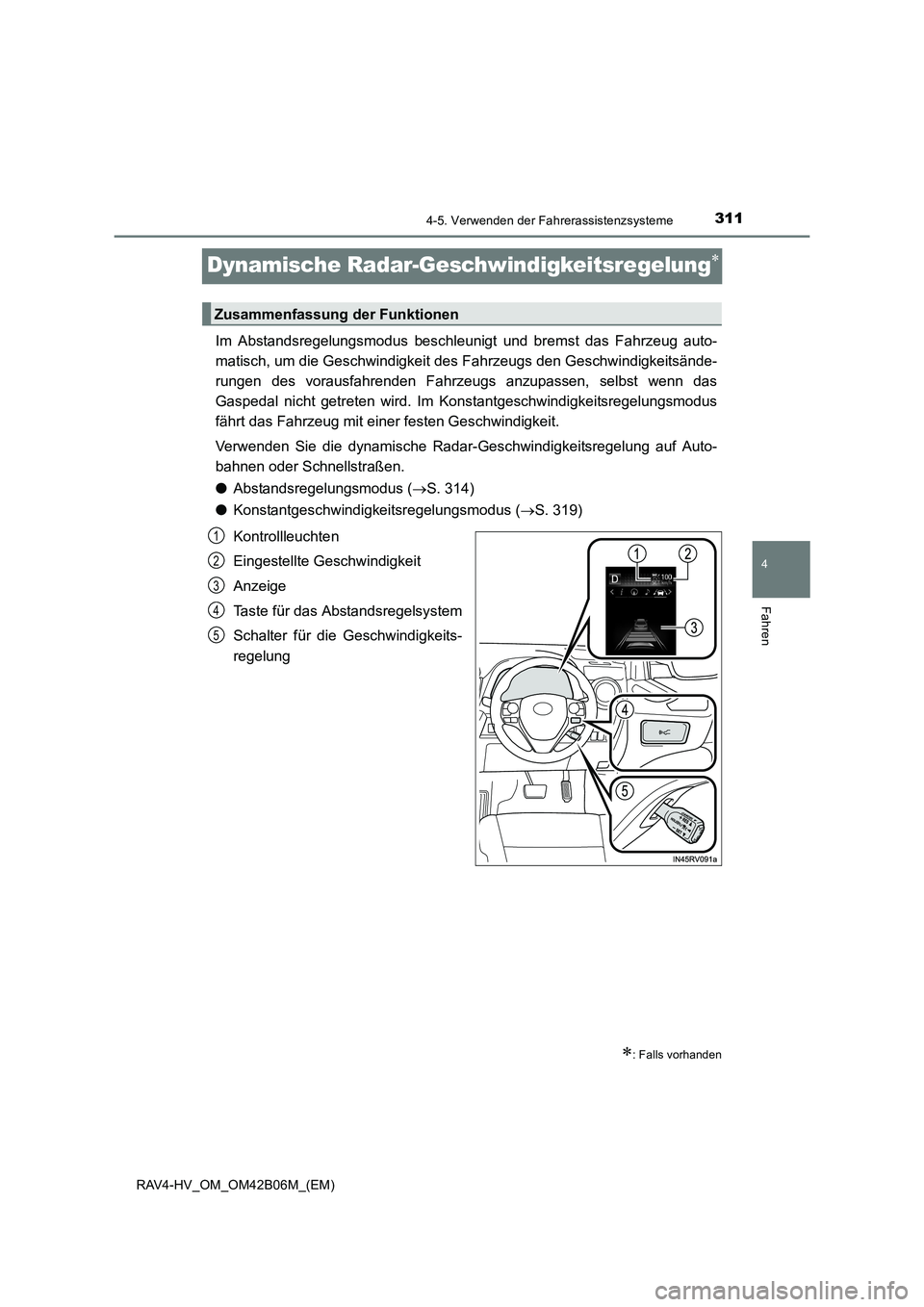

Dynamische Radar-Geschwindigkeitsregelung∗
Im Abstandsregelungsmodus beschleunigt und bremst das Fahrzeug auto-
matisch, um die Geschwindigkeit des Fahrzeugs den Geschwindigkeitsände-
rungen des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das
Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmodus
fährt das Fahrzeug mit einer festen Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung auf Auto-
bahnen oder Schnellstraßen.
●Abstandsregelungsmodus ( →S. 314)
● Konstantgeschwindigkeitsregelungsmodus ( →S. 319)
Kontrollleuchten
Eingestellte Geschwindigkeit
Anzeige
Taste für das Abstandsregelsystem
Schalter für die Geschwindigkeits-
regelung
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

3124-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)

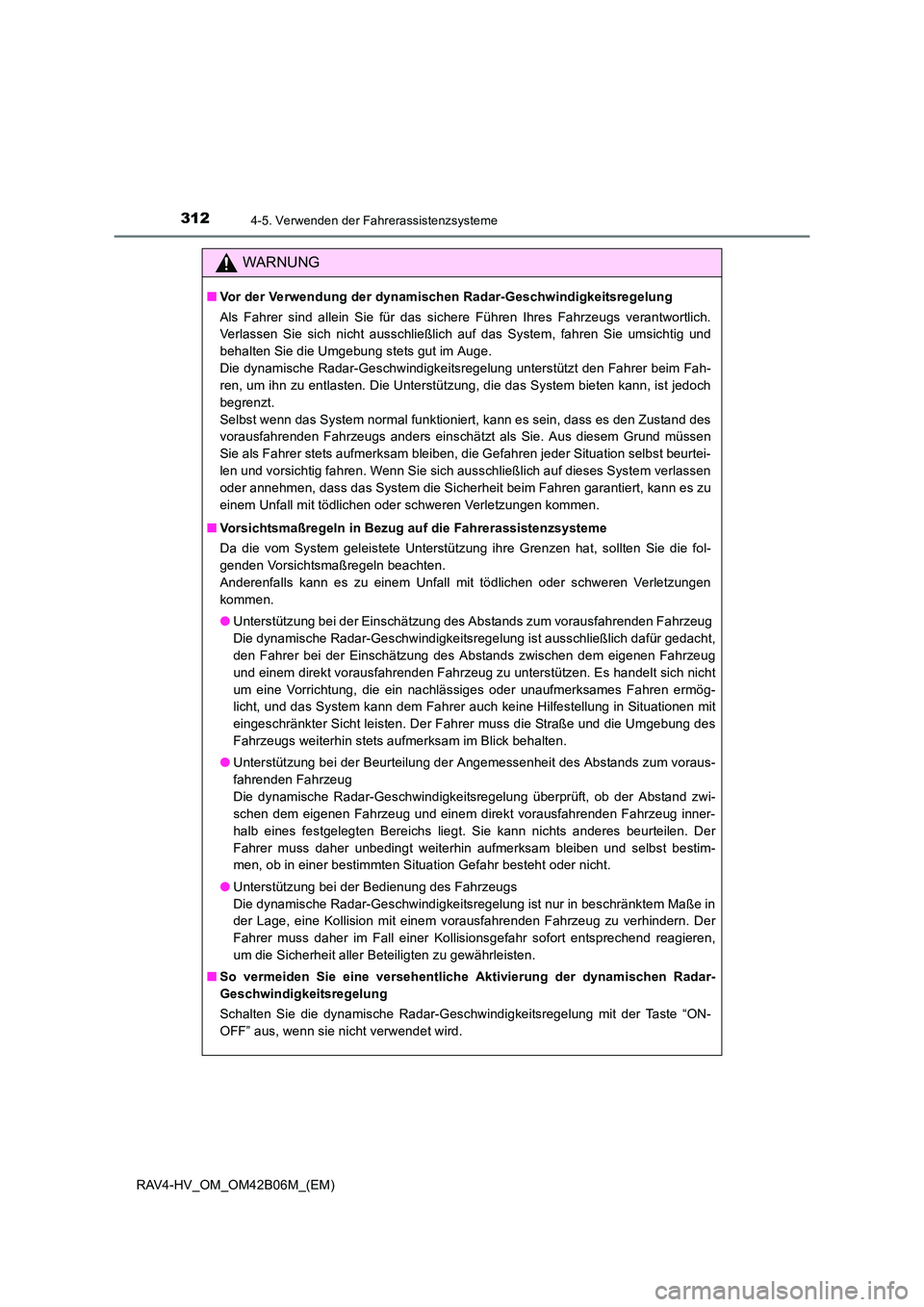

WARNUNG
■Vor der Verwendung der dynamischen Radar-Geschwindigkeitsregelung
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie die Umgebung stets gut im Auge.
Die dynamische Radar-Geschwindigkeitsregelung unterstützt den Fahrer beim Fah-
ren, um ihn zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch
begrenzt.
Selbst wenn das System normal funktioniert, kann es sein, dass es den Zustand des
vorausfahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem Grund müssen
Sie als Fahrer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und vorsichtig fahren. Wenn Sie sich ausschließlich auf dieses System verlassen
oder annehmen, dass das System die Sicherheit beim Fahren garantiert, kann es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung ist ausschließlich dafür gedacht,
den Fahrer bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug
und einem direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich nicht
um eine Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren ermög-
licht, und das System kann dem Fahrer auch keine Hilfestellung in Situationen mit
eingeschränkter Sicht leisten. Der Fahrer muss die Straße und die Umgebung des
Fahrzeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung überprüft, ob der Abstand zwi-
schen dem eigenen Fahrzeug und einem direkt vorausfahrenden Fahrzeug inner-
halb eines festgelegten Bereichs liegt. Sie kann nichts anderes beurteilen. Der
Fahrer muss daher unbedingt weiterhin aufmerksam bleiben und selbst bestim-
men, ob in einer bestimmten Situation Gefahr besteht oder nicht.
● Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung ist nur in beschränktem Maße in
der Lage, eine Kollision mit einem vorausfahrenden Fahrzeug zu verhindern. Der
Fahrer muss daher im Fall einer Kollisionsgefahr sofort entsprechend reagieren,
um die Sicherheit aller Beteiligten zu gewährleisten.
■ So vermeiden Sie eine versehentliche Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit der Taste “ON-
OFF” aus, wenn sie nicht verwendet wird.

3134-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

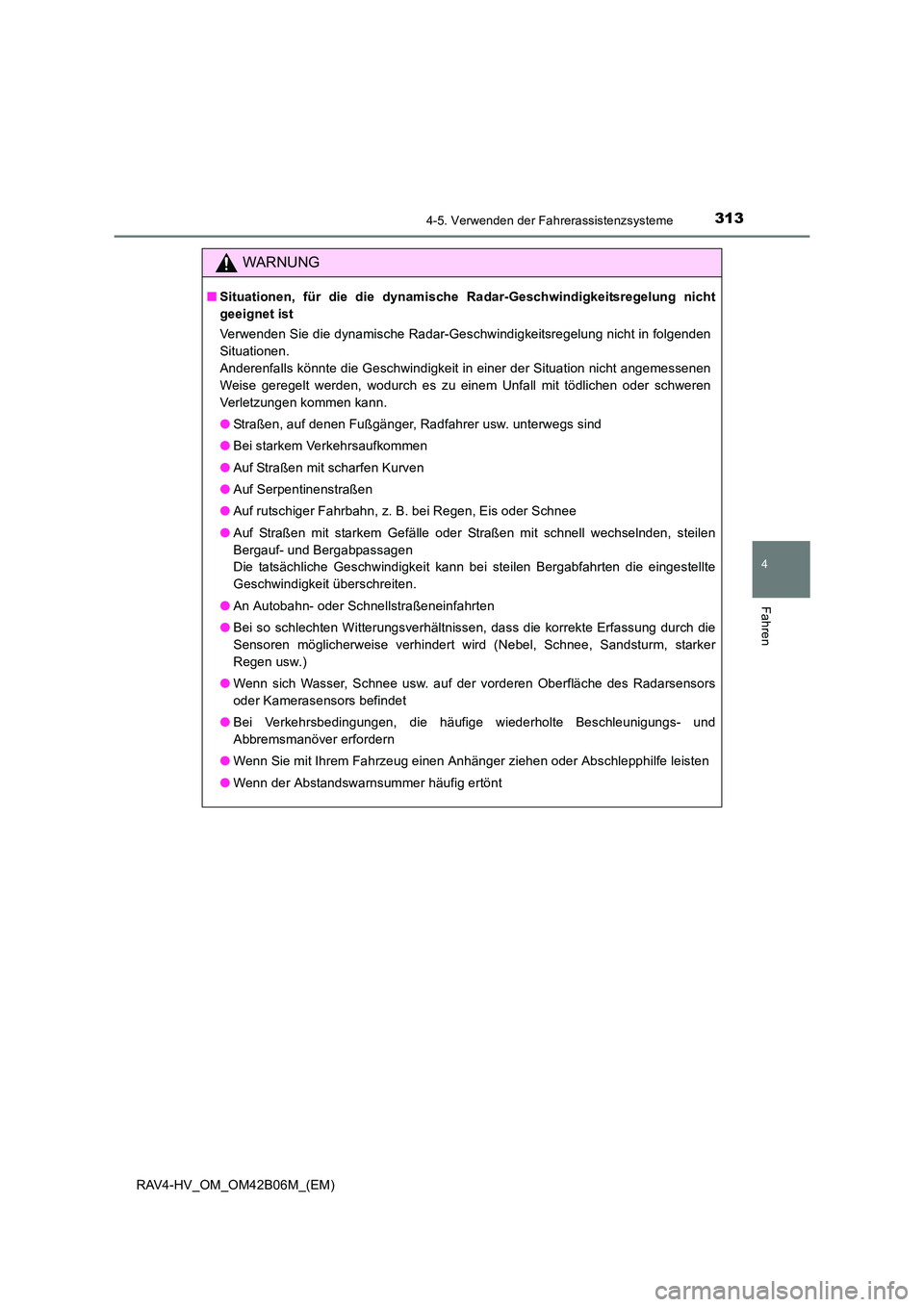

WARNUNG
■Situationen, für die die dynamische Ra dar-Geschwindigkeitsregelung nicht
geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung nicht in folgenden
Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und
Abbremsmanöver erfordern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
● Wenn der Abstandswarnsummer häufig ertönt

3144-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)

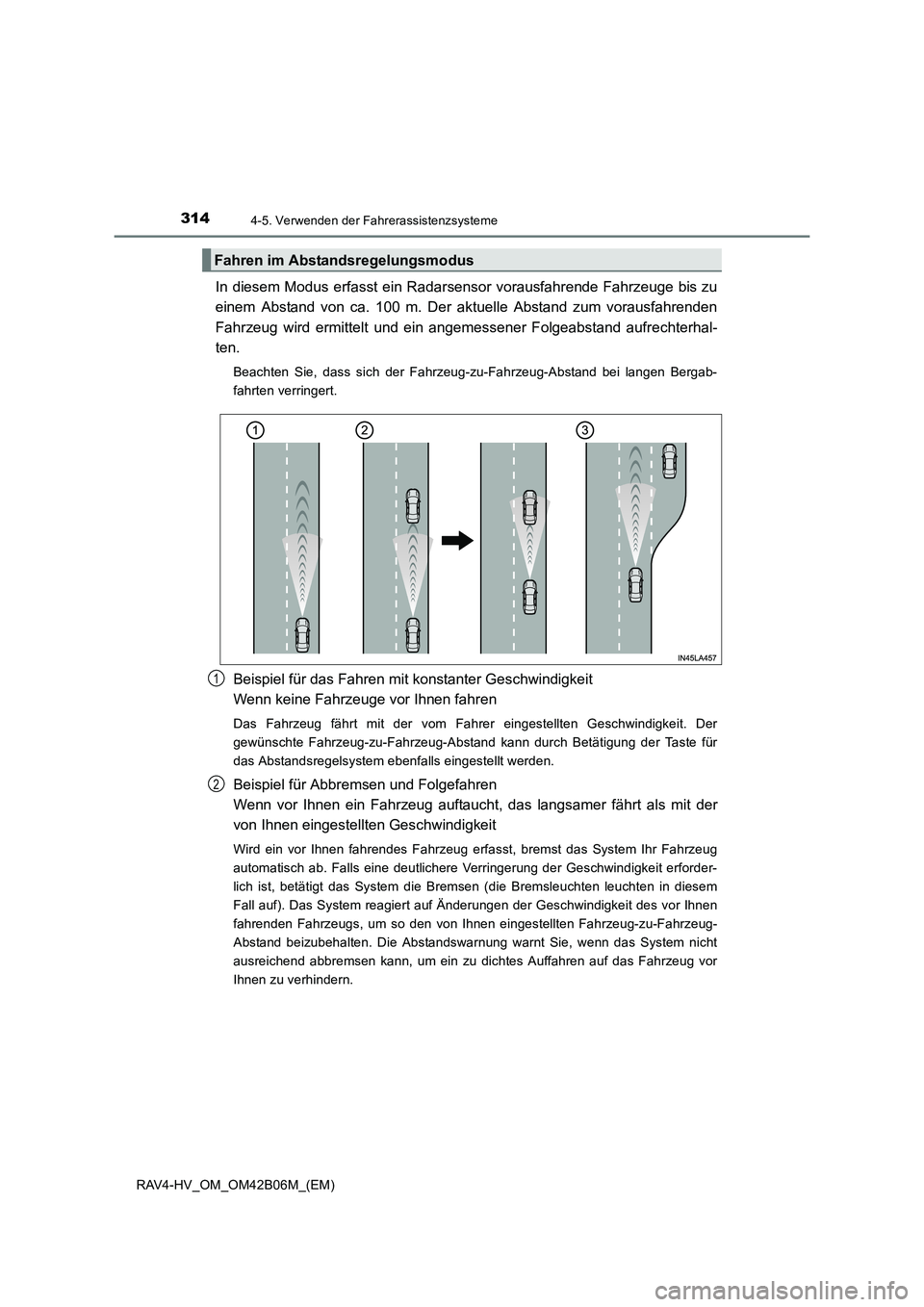

In diesem Modus erfasst ein Radarsensor vorausfahrende Fahrzeuge bis zu
einem Abstand von ca. 100 m. Der aktuelle Abstand zum vorausfahrenden
Fahrzeug wird ermittelt und ein angemessener Folgeabstand aufrechterhal-
ten.
Beachten Sie, dass sich der Fahrzeug-zu-Fahrzeug-Abstand bei langen Bergab-
fahrten verringert.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigung der Taste für
das Abstandsregelsystem ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der
von Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug
automatisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforder-
lich ist, betätigt das System die Bremsen (die Bremsleuchten leuchten in diesem
Fall auf). Das System reagiert auf Änderungen der Geschwindigkeit des vor Ihnen
fahrenden Fahrzeugs, um so den von Ihnen eingestellten Fahrzeug-zu-Fahrzeug-
Abstand beizubehalten. Die Abstandswarnung warnt Sie, wenn das System nicht
ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahrzeug vor
Ihnen zu verhindern.
Fahren im Abstandsregelungsmodus
1
2

3154-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

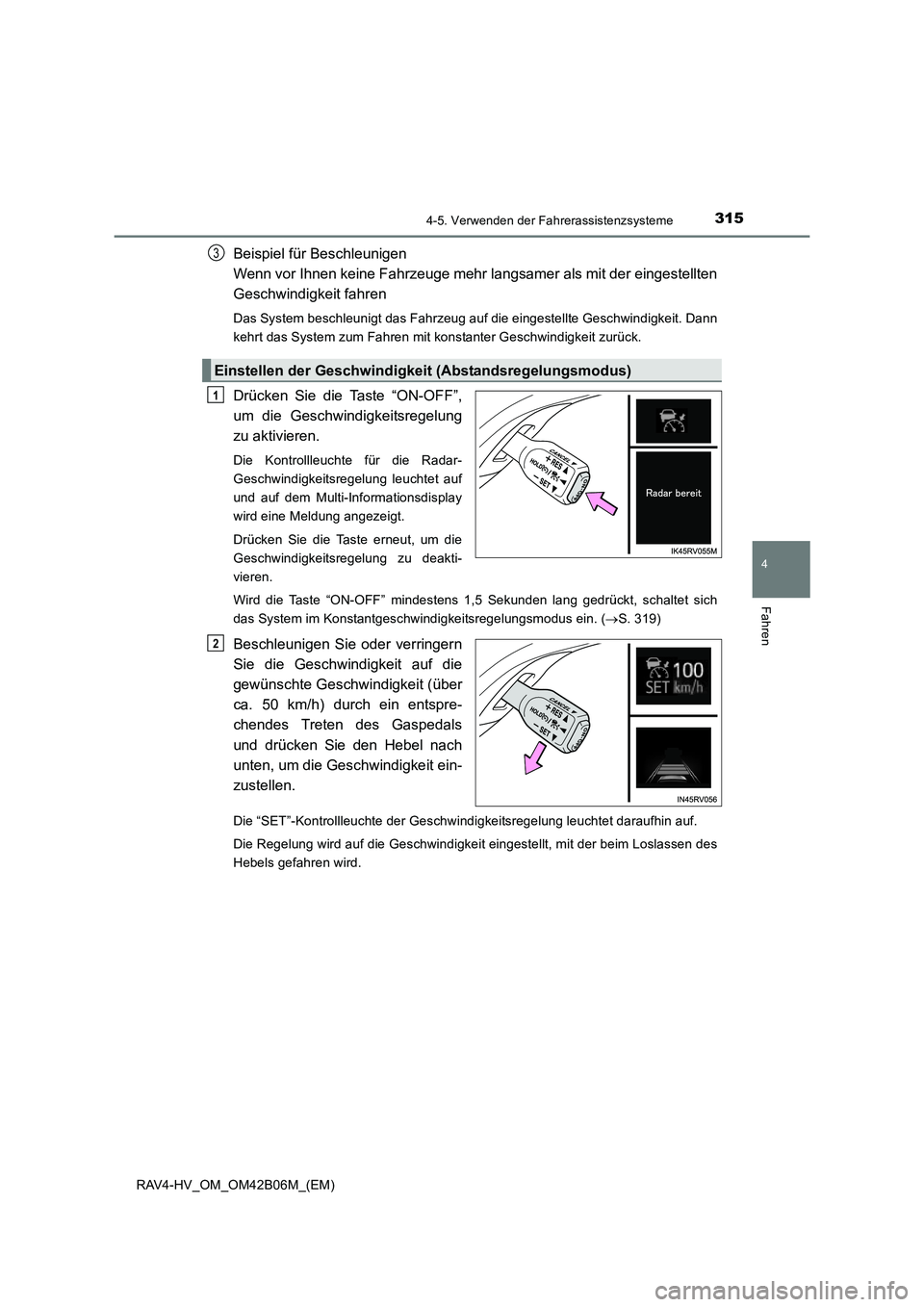

Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann
kehrt das System zum Fahren mit konstanter Geschwindigkeit zurück.
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.

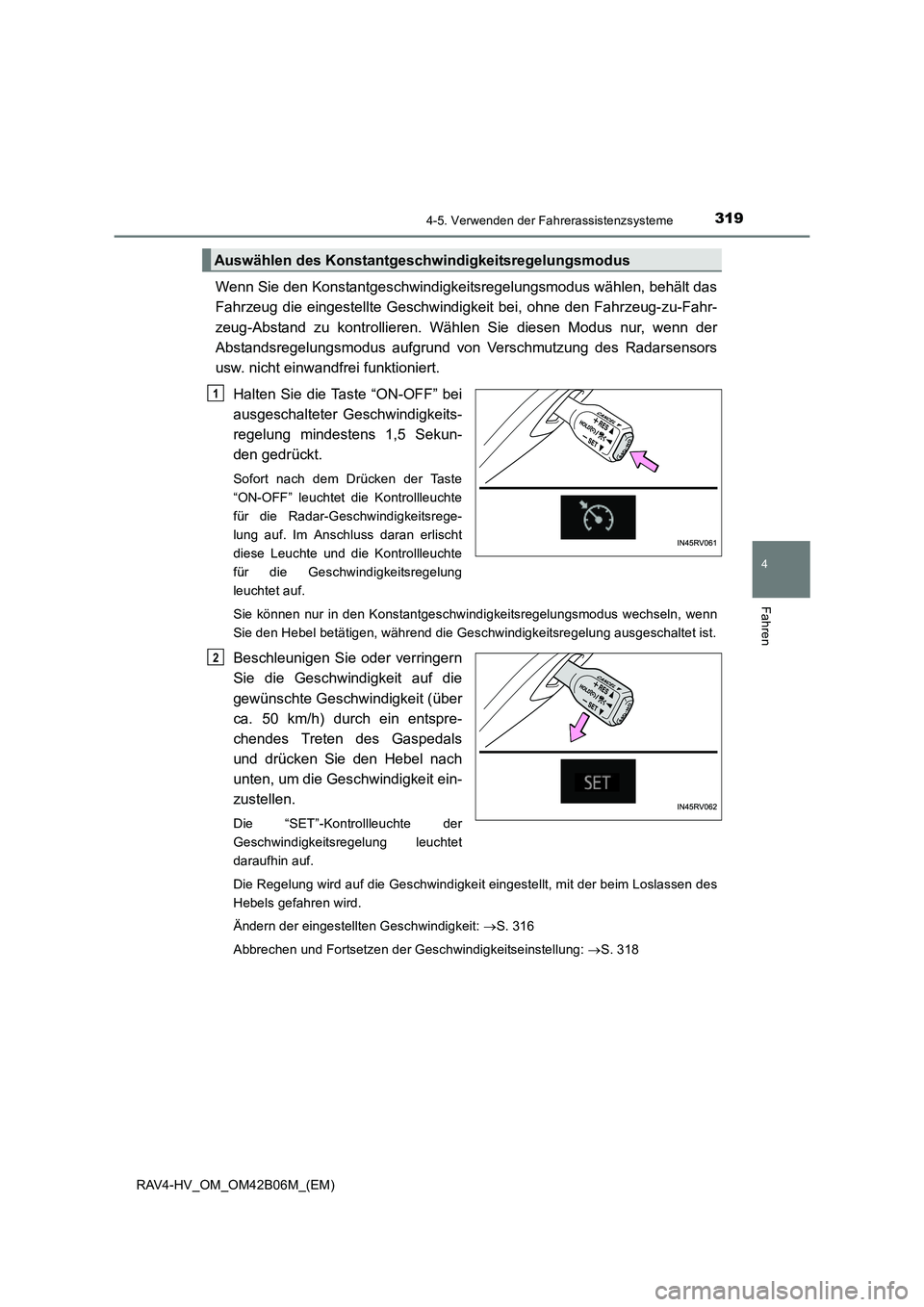

Wird die Taste “ON-OFF” mindestens 1,5 Sekunden lang gedrückt, schaltet sich
das System im Konstantgeschwindigkeitsregelungsmodus ein. (→S. 319)
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) durch ein entspre-
chendes Treten des Gaspedals
und drücken Sie den Hebel nach
unten, um die Geschwindigkeit ein-
zustellen.
Die “SET”-Kontrollleuchte der Geschwindigkeitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Einstellen der Geschwindigkeit (Abstandsregelungsmodus)
3
1
2

3164-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)

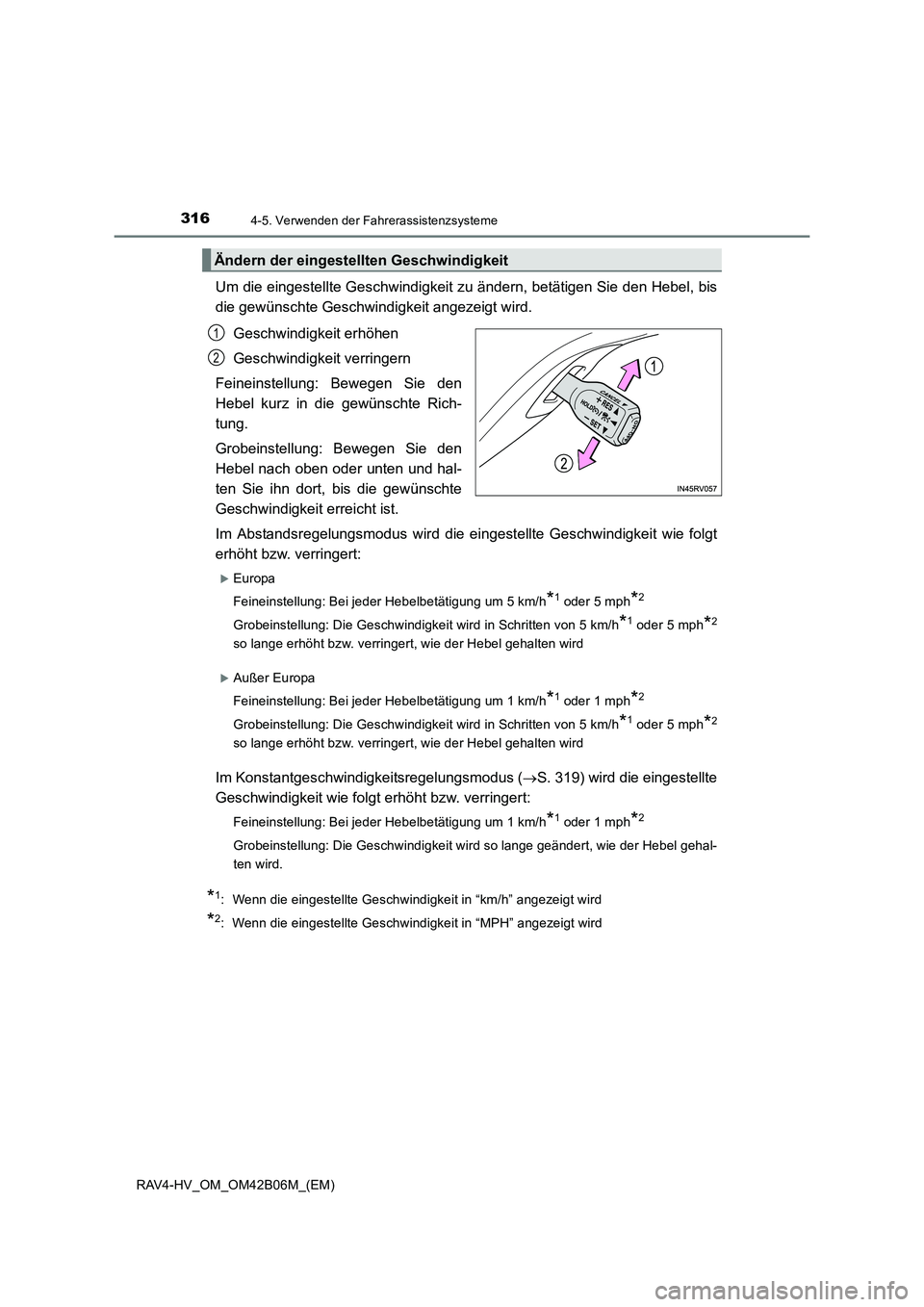

Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit angezeigt wird.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel nach oben oder unten und hal-
ten Sie ihn dort, bis die gewünschte
Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
XEuropa
Feineinstellung: Bei jeder Hebelbetätigung um 5 km/h
*1 oder 5 mph*2
Grobeinstellung: Die Geschwindigkeit wird in Schritten von 5 km/h*1 oder 5 mph*2
so lange erhöht bzw. verringert, wie der Hebel gehalten wird
XAußer Europa
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 oder 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in Schritten von 5 km/h*1 oder 5 mph*2
so lange erhöht bzw. verringert, wie der Hebel gehalten wird
Im Konstantgeschwindigkeitsregelungsmodus ( →S. 319) wird die eingestellte
Geschwindigkeit wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h*1 oder 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird so lange geändert, wie der Hebel gehal-
ten wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ändern der eingestellten Geschwindigkeit
1
2

3174-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

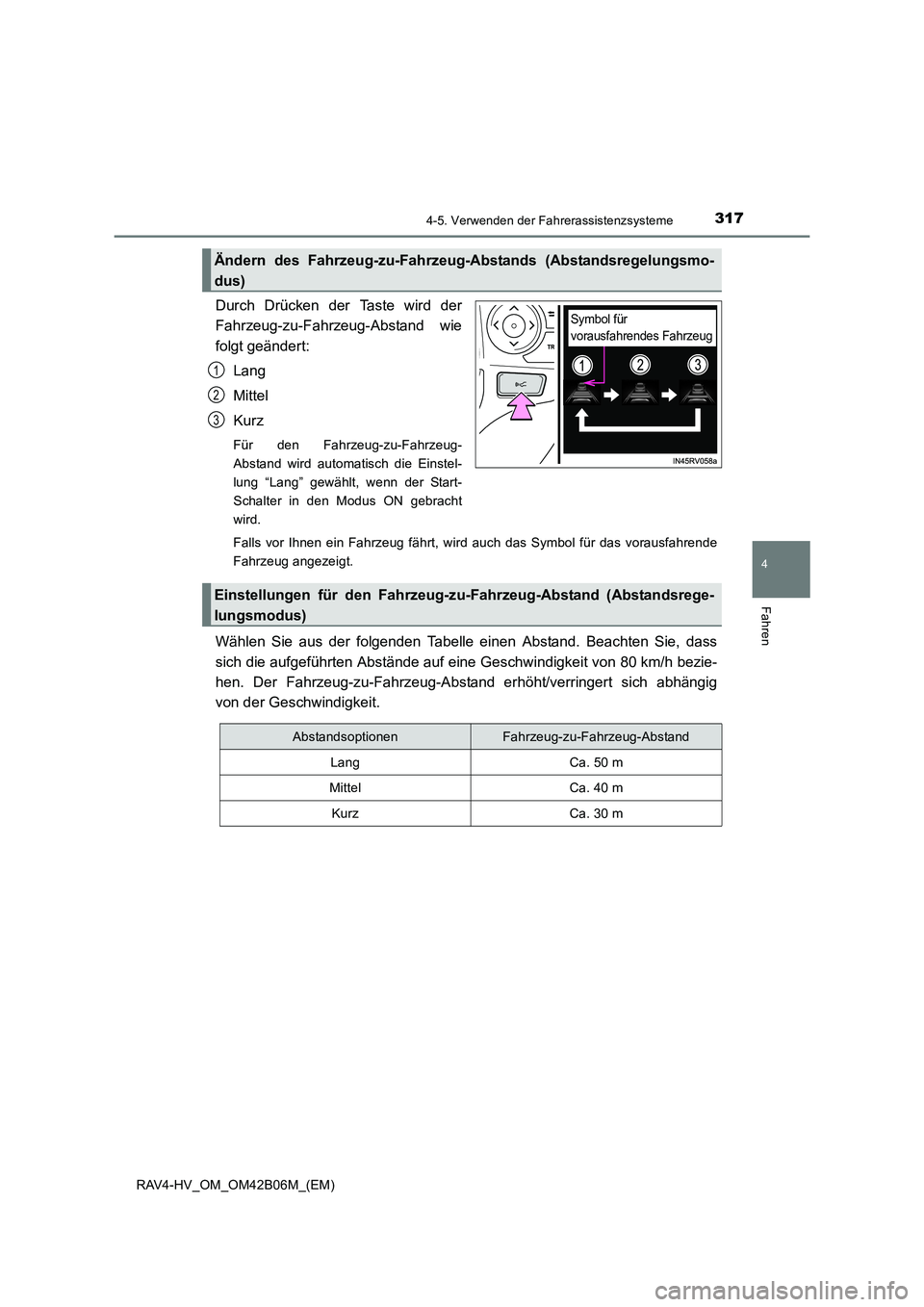

Durch Drücken der Taste wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:Lang
Mittel
Kurz
Für den Fahrzeug-zu-Fahrzeug-
Abstand wird automatisch die Einstel-
lung “Lang” gewählt, wenn der Start-
Schalter in den Modus ON gebracht
wird.
Falls vor Ihnen ein Fahrzeug fährt, wird auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie aus der folgenden Tabelle einen Abstand. Beachten Sie, dass
sich die aufgeführten Abstände auf eine Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-Abstand erhöht/verringert sich abhängig
von der Geschwindigkeit.
Ändern des Fahrzeug-zu-Fahrzeug-Abstands (Abstandsregelungsmo-
dus)
Symbol für
vorausfahrendes Fahrzeug
1
2
3
Einstellungen für den Fahrzeug-z u-Fahrzeug-Abstand (Abstandsrege-
lungsmodus)
AbstandsoptionenFahrzeug-zu-Fahrzeug-Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m

3184-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)

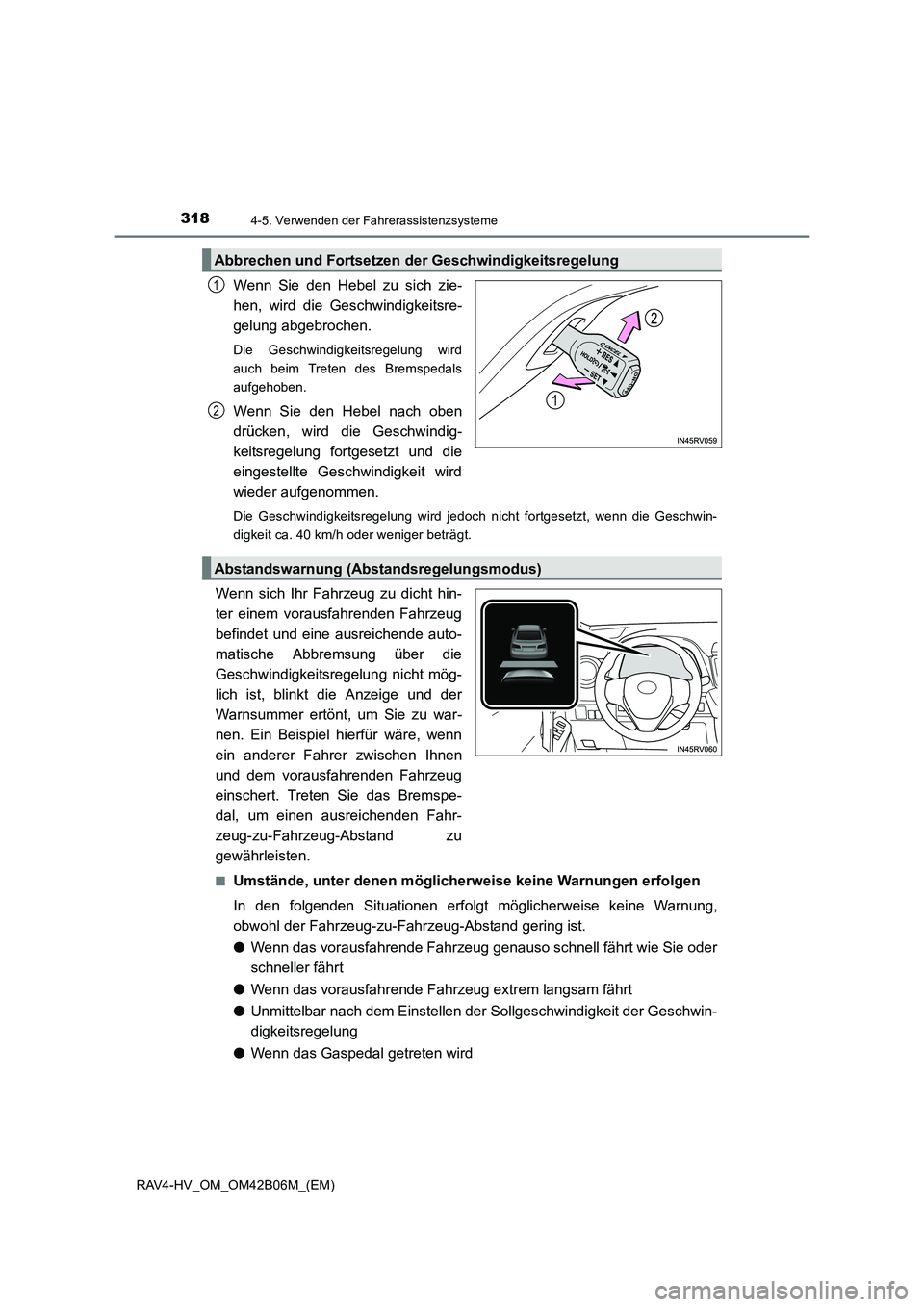

Wenn Sie den Hebel zu sich zie-
hen, wird die Geschwindigkeitsre-
gelung abgebrochen.
Die Geschwindigkeitsregelung wird
auch beim Treten des Bremspedals
aufgehoben.
Wenn Sie den Hebel nach oben
drücken, wird die Geschwindig-
keitsregelung fortgesetzt und die
eingestellte Geschwindigkeit wird
wieder aufgenommen.
Die Geschwindigkeitsregelung wird jedoch nicht fortgesetzt, wenn die Geschwin-
digkeit ca. 40 km/h oder weniger beträgt.
Wenn sich Ihr Fahrzeug zu dicht hin-
ter einem vorausfahrenden Fahrzeug
befindet und eine ausreichende auto-
matische Abbremsung über die
Geschwindigkeitsregelung nicht mög-
lich ist, blinkt die Anzeige und der
Warnsummer ertönt, um Sie zu war-
nen. Ein Beispiel hierfür wäre, wenn
ein anderer Fahrer zwischen Ihnen
und dem vorausfahrenden Fahrzeug
einschert. Treten Sie das Bremspe-
dal, um einen ausreichenden Fahr-
zeug-zu-Fahrzeug-Abstand zu
gewährleisten.
■Umstände, unter denen möglicherweise keine Warnungen erfolgen
In den folgenden Situationen erfolgt möglicherweise keine Warnung,
obwohl der Fahrzeug-zu-Fahrzeug-Abstand gering ist.
● Wenn das vorausfahrende Fahrzeug genauso schnell fährt wie Sie oder
schneller fährt
● Wenn das vorausfahrende Fahrz eug extrem langsam fährt
● Unmittelbar nach dem Einstellen der Sollgeschwindigkeit der Geschwin-
digkeitsregelung
● Wenn das Gaspedal getreten wird
Abbrechen und Fortsetzen der Geschwindigkeitsregelung
1
2
Abstandswarnung (Abstandsregelungsmodus)

3194-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Wenn Sie den Konstantgeschwindigkeitsregelungsmodus wählen, behält das
Fahrzeug die eingestellte Geschwi ndigkeit bei, ohne den Fahrzeug-zu-Fahr-
zeug-Abstand zu kontrollieren. Wählen Sie diesen Modus nur, wenn der
Abstandsregelungsmodus aufgrund von Verschmutzung des Radarsensors
usw. nicht einwandfrei funktioniert.
Halten Sie die Taste “ON-OFF” bei
ausgeschalteter Geschwindigkeits-
regelung mindestens 1,5 Sekun-
den gedrückt.
Sofort nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
für die Radar-Geschwindigkeitsrege-
lung auf. Im Anschluss daran erlischt
diese Leuchte und die Kontrollleuchte
für die Geschwindigkeitsregelung
leuchtet auf.
Sie können nur in den Konstantgeschwindigkeitsregelungsmodus wechseln, wenn
Sie den Hebel betätigen, während die Geschwindigkeitsregelung ausgeschaltet ist.
Beschleunigen Sie oder verringern
Sie die Geschwindigkeit auf die
gewünschte Geschwindigkeit (über
ca. 50 km/h) durch ein entspre-
chendes Treten des Gaspedals
und drücken Sie den Hebel nach
unten, um die Geschwindigkeit ein-
zustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuchtet
daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Ändern der eingestellten Geschwindigkeit: →S. 316
Abbrechen und Fortsetzen der Geschwindigkeitseinstellung: →S. 318
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

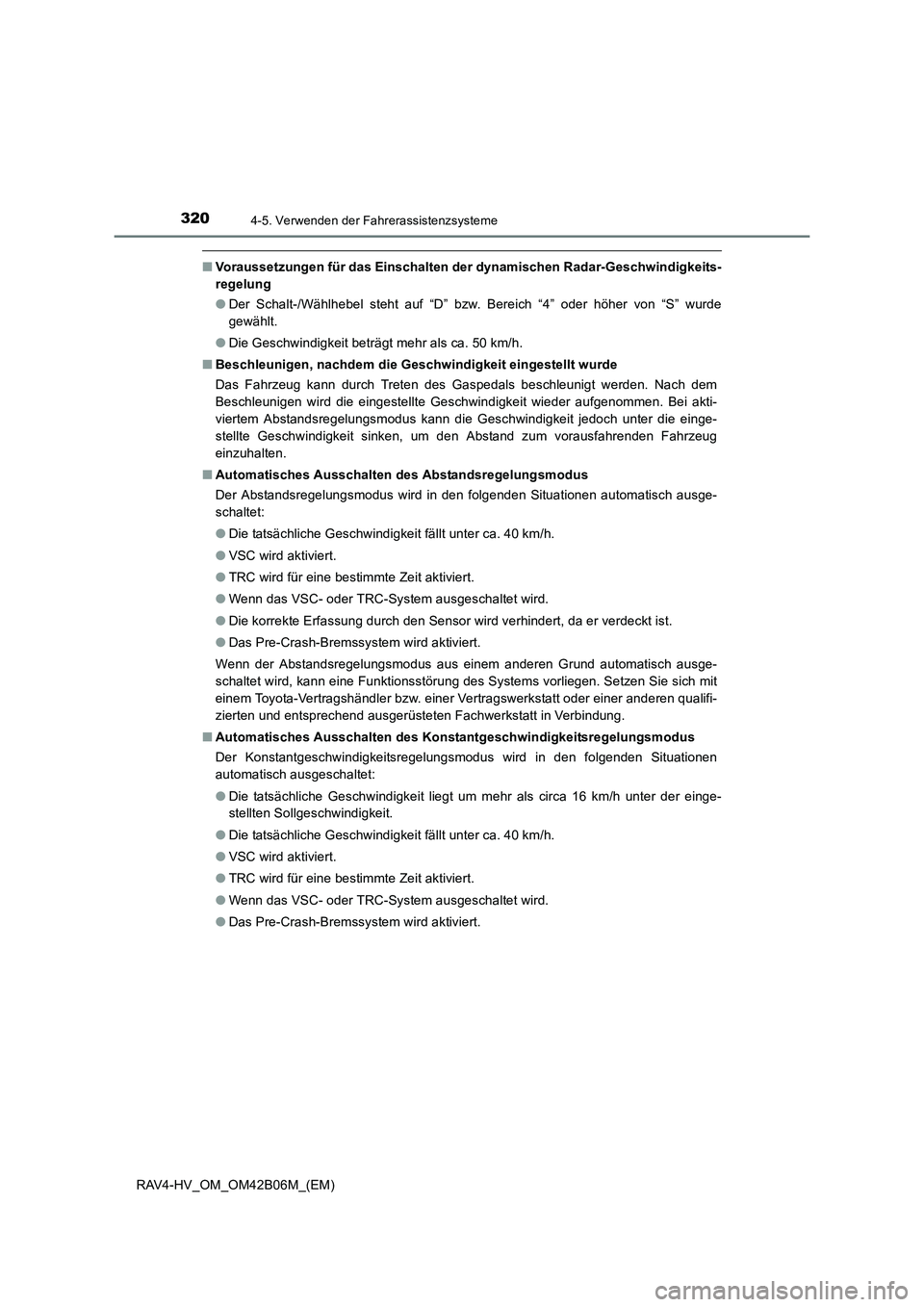

3204-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
■Voraussetzungen für das Einschalten der dynamischen Radar-Geschwindigkeits-
regelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt.
● Die Geschwindigkeit beträgt mehr als ca. 50 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspedals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte Geschwindigkeit wieder aufgenommen. Bei akti-
viertem Abstandsregelungsmodus kann die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den Abstand zum vorausfahrenden Fahrzeug
einzuhalten.
■ Automatisches Ausschalten des Abstandsregelungsmodus
Der Abstandsregelungsmodus wird in den folgenden Situationen automatisch ausge-
schaltet:
●Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Wenn das VSC- oder TRC-System ausgeschaltet wird.
● Die korrekte Erfassung durch den Sensor wird verhindert, da er verdeckt ist.
● Das Pre-Crash-Bremssystem wird aktiviert.
Wenn der Abstandsregelungsmodus aus einem anderen Grund automatisch ausge-
schaltet wird, kann eine Funktionsstörung des Systems vorliegen. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Automatisches Ausschalten des Konstantgeschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmodus wird in den folgenden Situationen
automatisch ausgeschaltet:
●Die tatsächliche Geschwindigkeit liegt um mehr als circa 16 km/h unter der einge-
stellten Sollgeschwindigkeit.
● Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Wenn das VSC- oder TRC-System ausgeschaltet wird.
● Das Pre-Crash-Bremssystem wird aktiviert.
