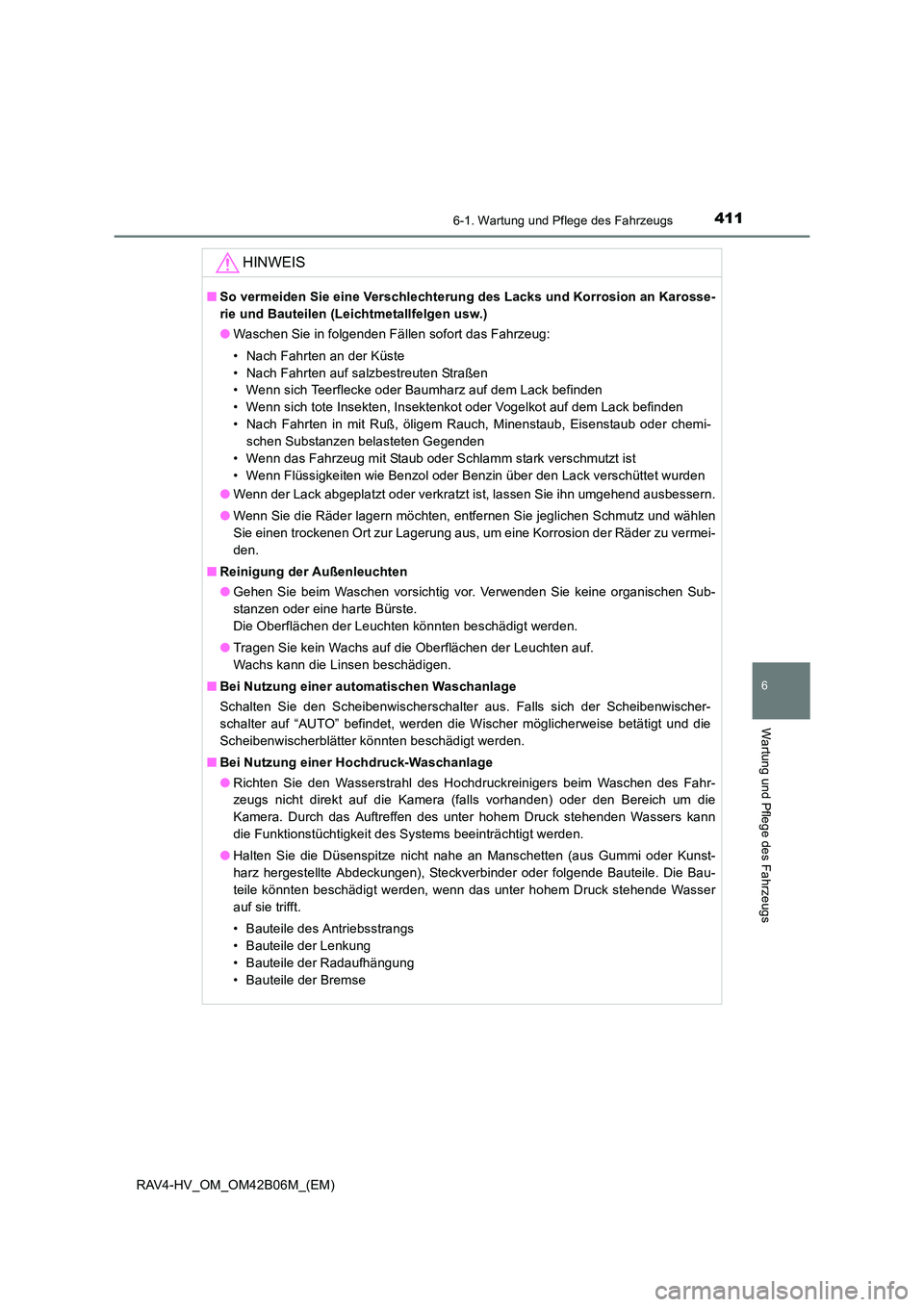

4116-1. Wartung und Pflege des Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
●Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ Reinigung der Außenleuchten
●Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Sub-
stanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Tragen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Bei Nutzung einer automatischen Waschanlage
Schalten Sie den Scheibenwischerschalter aus. Falls sich der Scheibenwischer-
schalter auf “AUTO” befindet, werden die Wischer möglicherweise betätigt und die
Scheibenwischerblätter könnten beschädigt werden.
■ Bei Nutzung einer Hochdruck-Waschanlage
●Richten Sie den Wasserstrahl des Hochdruckreinigers beim Waschen des Fahr-
zeugs nicht direkt auf die Kamera (falls vorhanden) oder den Bereich um die
Kamera. Durch das Auftreffen des unter hohem Druck stehenden Wassers kann
die Funktionstüchtigkeit des Systems beeinträchtigt werden.
● Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunst-
harz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile. Die Bau-
teile könnten beschädigt werden, wenn das unter hohem Druck stehende Wasser
auf sie trifft.
• Bauteile des Antriebsstrangs
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse

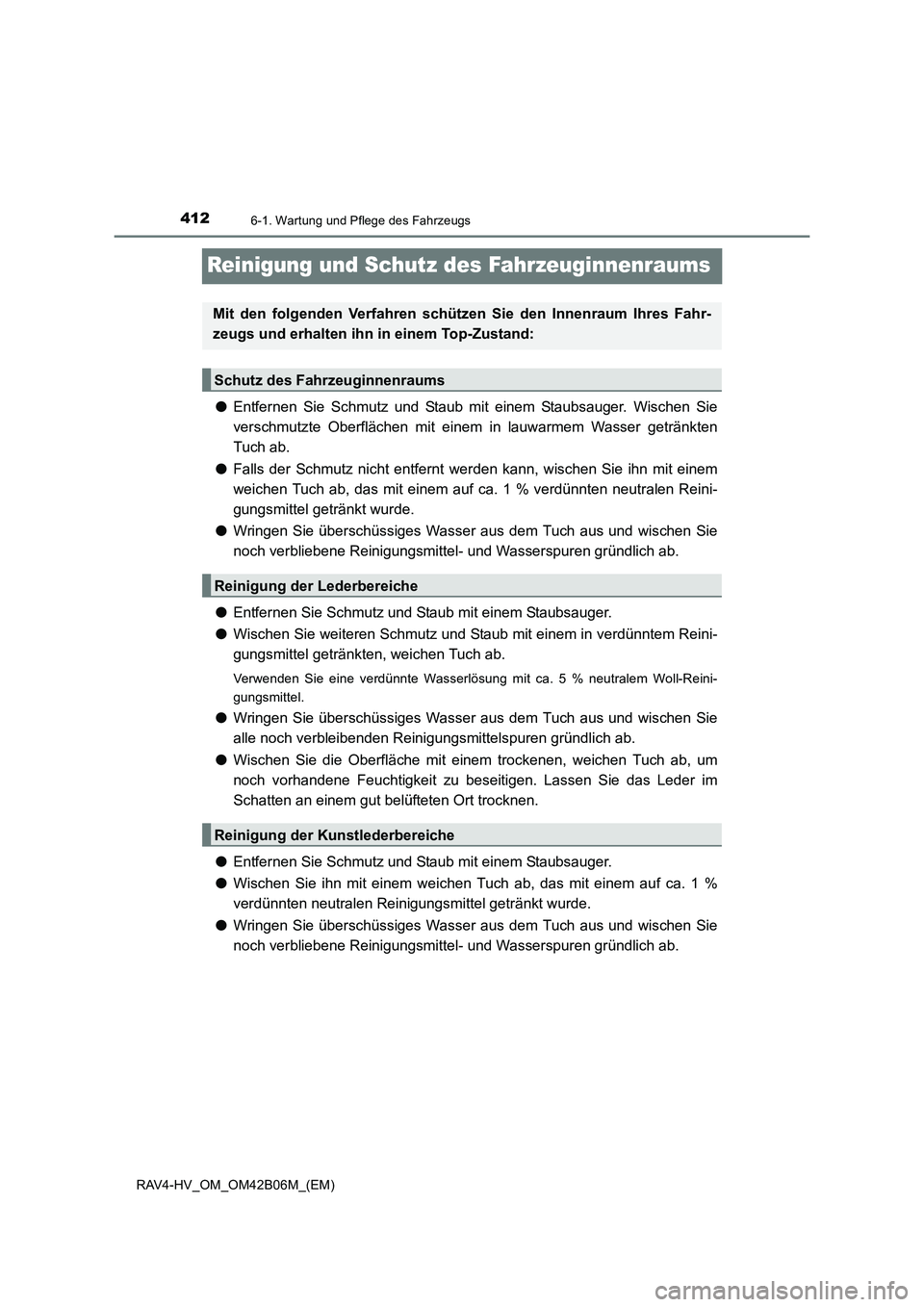

4126-1. Wartung und Pflege des Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM)
Reinigung und Schutz des Fahrzeuginnenraums
●Entfernen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
verschmutzte Oberflächen mit einem in lauwarmem Wasser getränkten
Tuch ab.
● Falls der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf ca. 1 % verdünnten neutralen Reini-
gungsmittel getränkt wurde.
● Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
● Entfernen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie weiteren Schmutz und Staub mit einem in verdünntem Reini-
gungsmittel getränkten, weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlösung mit ca. 5 % neutralem Woll-Reini-
gungsmittel.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
alle noch verbleibenden Reinigungsmittelspuren gründlich ab.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um
noch vorhandene Feuchtigkeit zu beseitigen. Lassen Sie das Leder im
Schatten an einem gut belüfteten Ort trocknen.
● Entfernen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie ihn mit einem weichen Tuch ab, das mit einem auf ca. 1 %
verdünnten neutralen Reinigungsmittel getränkt wurde.
● Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
Mit den folgenden Verfahren schützen Sie den Innenraum Ihres Fahr-
zeugs und erhalten ihn in einem Top-Zustand:
Schutz des Fahrzeuginnenraums
Reinigung der Lederbereiche
Reinigung der Kunstlederbereiche

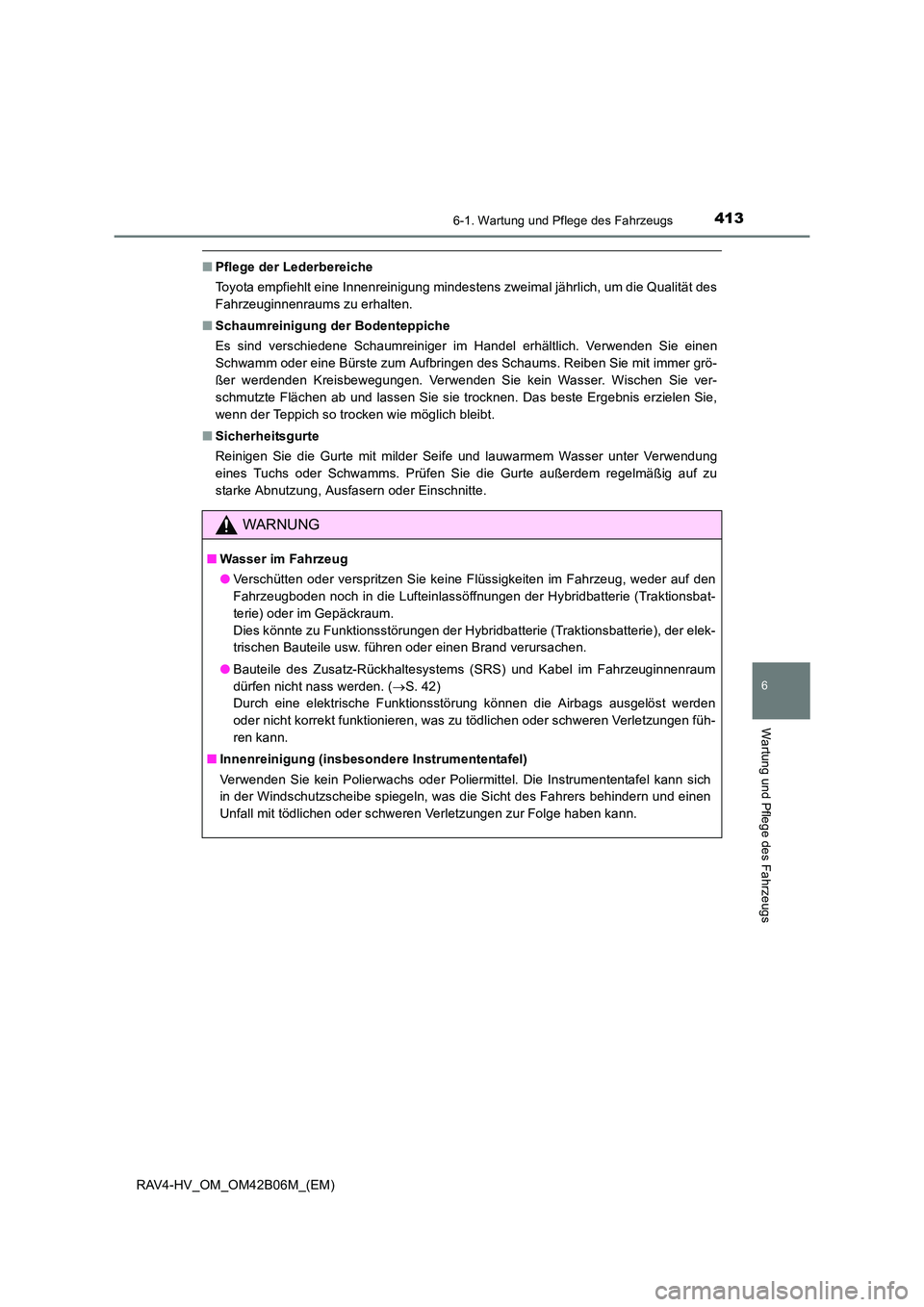

4136-1. Wartung und Pflege des Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Pflege der Lederbereiche
Toyota empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des
Fahrzeuginnenraums zu erhalten.
■ Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung
eines Tuchs oder Schwamms. Prüfen Sie die Gurte außerdem regelmäßig auf zu
starke Abnutzung, Ausfasern oder Einschnitte.
WARNUNG
■Wasser im Fahrzeug
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug, weder auf den
Fahrzeugboden noch in die Lufteinlassöffnungen der Hybridbatterie (Traktionsbat-
terie) oder im Gepäckraum.
Dies könnte zu Funktionsstörungen der Hybridbatterie (Traktionsbatterie), der elek-
trischen Bauteile usw. führen oder einen Brand verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( →S. 42)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen füh-
ren kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit tödlichen oder schweren Verletzungen zur Folge haben kann.

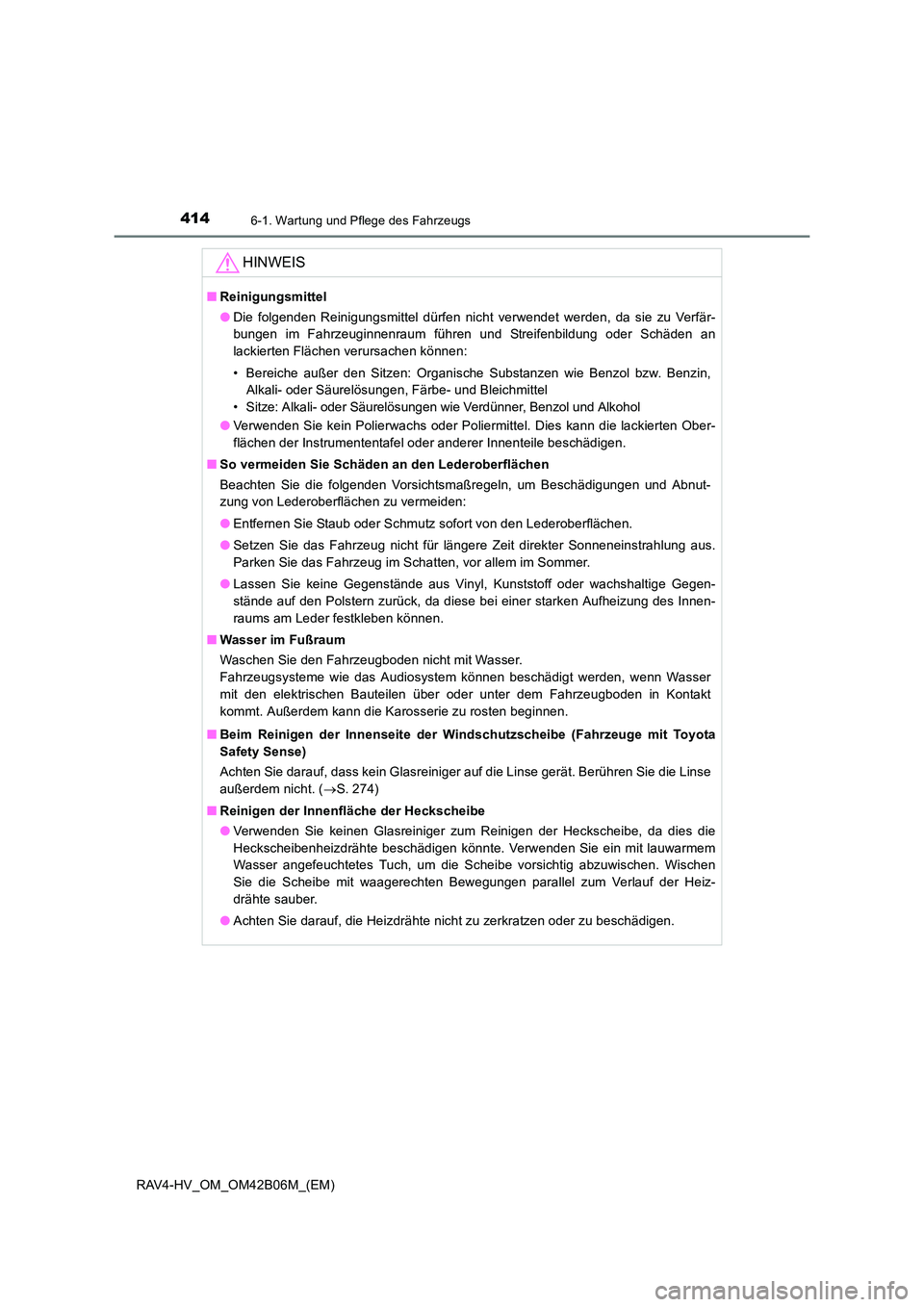

4146-1. Wartung und Pflege des Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.
■ Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie das Audiosystem können beschädigt werden, wenn Wasser
mit den elektrischen Bauteilen über oder unter dem Fahrzeugboden in Kontakt
kommt. Außerdem kann die Karosserie zu rosten beginnen.
■ Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit Toyota
Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( →S. 274)
■ Reinigen der Innenfläche der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heckscheibenheizdrähte beschädigen könnte. Verwenden Sie ein mit lauwarmem
Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen
Sie die Scheibe mit waagerechten Bewegungen parallel zum Verlauf der Heiz-
drähte sauber.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

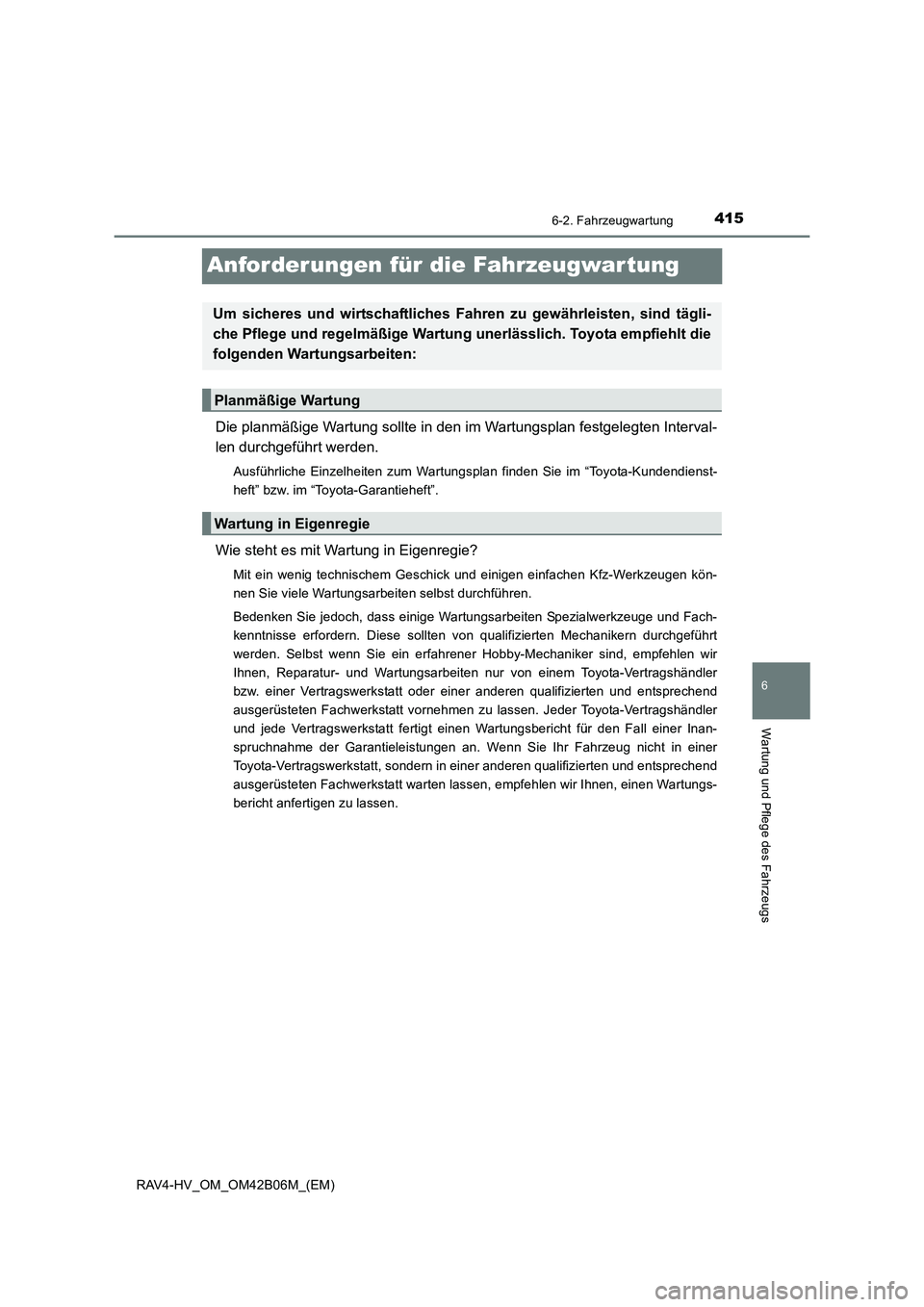

4156-2. Fahrzeugwartung
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
Anforderungen für die Fahrzeugwartung
Die planmäßige Wartung sollte in den im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Ausführliche Einzelheiten zum Wartungsplan finden Sie im “Toyota-Kundendienst-
heft” bzw. im “Toyota-Garantieheft”.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen kön-
nen Sie viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt
werden. Selbst wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir
Ihnen, Reparatur- und Wartungsarbeiten nur von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt vornehmen zu lassen. Jeder Toyota-Vertragshändler
und jede Vertragswerkstatt fertigt einen Wartungsbericht für den Fall einer Inan-
spruchnahme der Garantieleistungen an. Wenn Sie Ihr Fahrzeug nicht in einer
Toyota-Vertragswerkstatt, sondern in einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt warten lassen, empfehlen wir Ihnen, einen Wartungs-
bericht anfertigen zu lassen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägli-
che Pflege und regelmäßige Wartung unerlässlich. Toyota empfiehlt die
folgenden Wartungsarbeiten:
Planmäßige Wartung
Wartung in Eigenregie

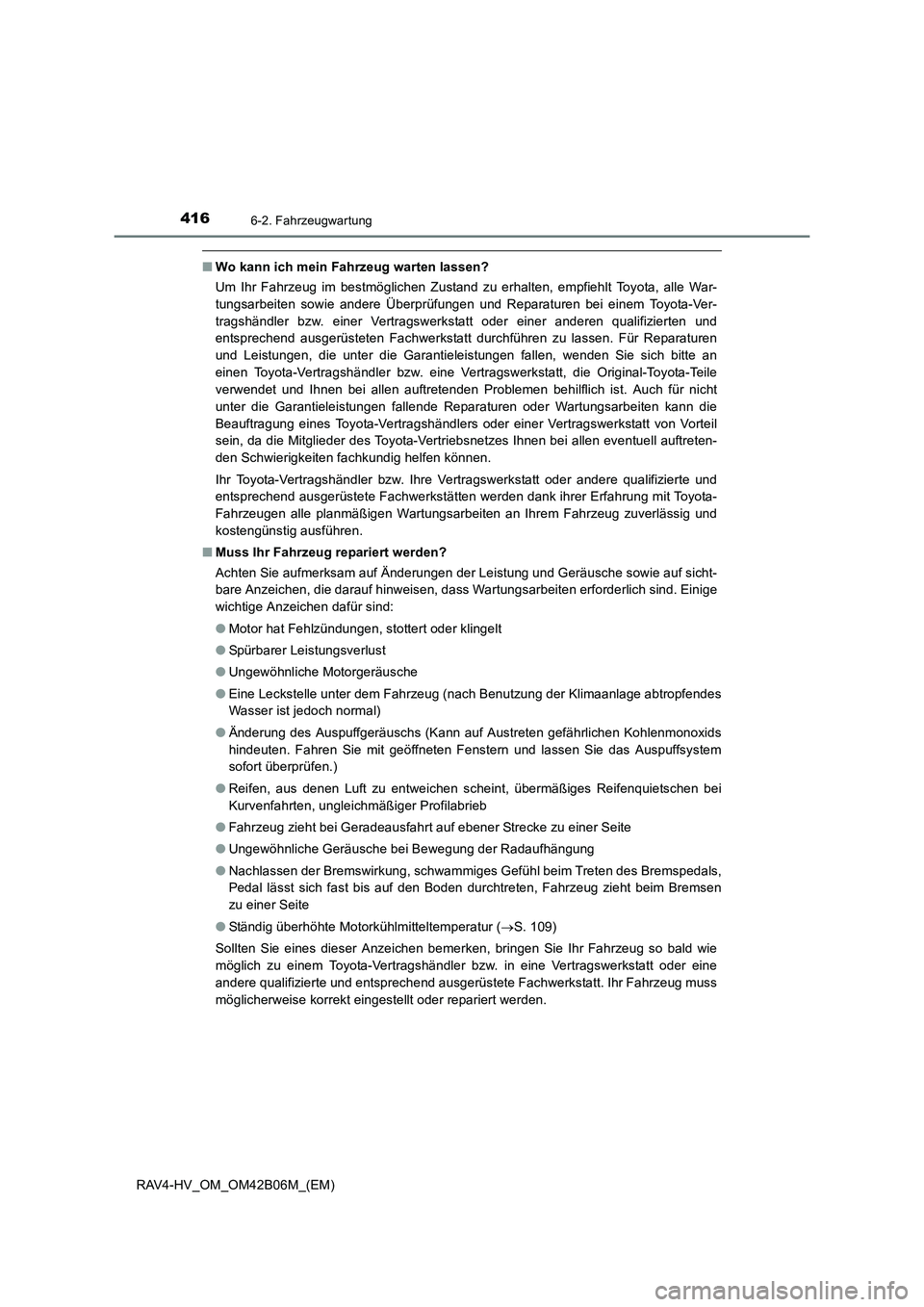

4166-2. Fahrzeugwartung
RAV4-HV_OM_OM42B06M_(EM)
■Wo kann ich mein Fahrzeug warten lassen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle War-
tungsarbeiten sowie andere Überprüfungen und Reparaturen bei einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt durchführen zu lassen. Für Reparaturen
und Leistungen, die unter die Garantieleistungen fallen, wenden Sie sich bitte an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt, die Original-Toyota-Teile
verwendet und Ihnen bei allen auftretenden Problemen behilflich ist. Auch für nicht
unter die Garantieleistungen fallende Reparaturen oder Wartungsarbeiten kann die
Beauftragung eines Toyota-Vertragshändlers oder einer Vertragswerkstatt von Vorteil
sein, da die Mitglieder des Toyota-Vertriebsnetzes Ihnen bei allen eventuell auftreten-
den Schwierigkeiten fachkundig helfen können.
Ihr Toyota-Vertragshändler bzw. Ihre Vertragswerkstatt oder andere qualifizierte und
entsprechend ausgerüstete Fachwerkstätten werden dank ihrer Erfahrung mit Toyota-
Fahrzeugen alle planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und
kostengünstig ausführen.
■ Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und Geräusche sowie auf sicht-
bare Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige
wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal)
● Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids
hindeuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem
sofort überprüfen.)
● Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei
Kurvenfahrten, ungleichmäßiger Profilabrieb
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
● Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl beim Treten des Bremspedals,
Pedal lässt sich fast bis auf den Boden durchtreten, Fahrzeug zieht beim Bremsen
zu einer Seite
● Ständig überhöhte Motorkühlmitteltemperatur ( →S. 109)
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie
möglich zu einem Toyota-Vertragshändler bzw. in eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt. Ihr Fahrzeug muss
möglicherweise korrekt eingestellt oder repariert werden.

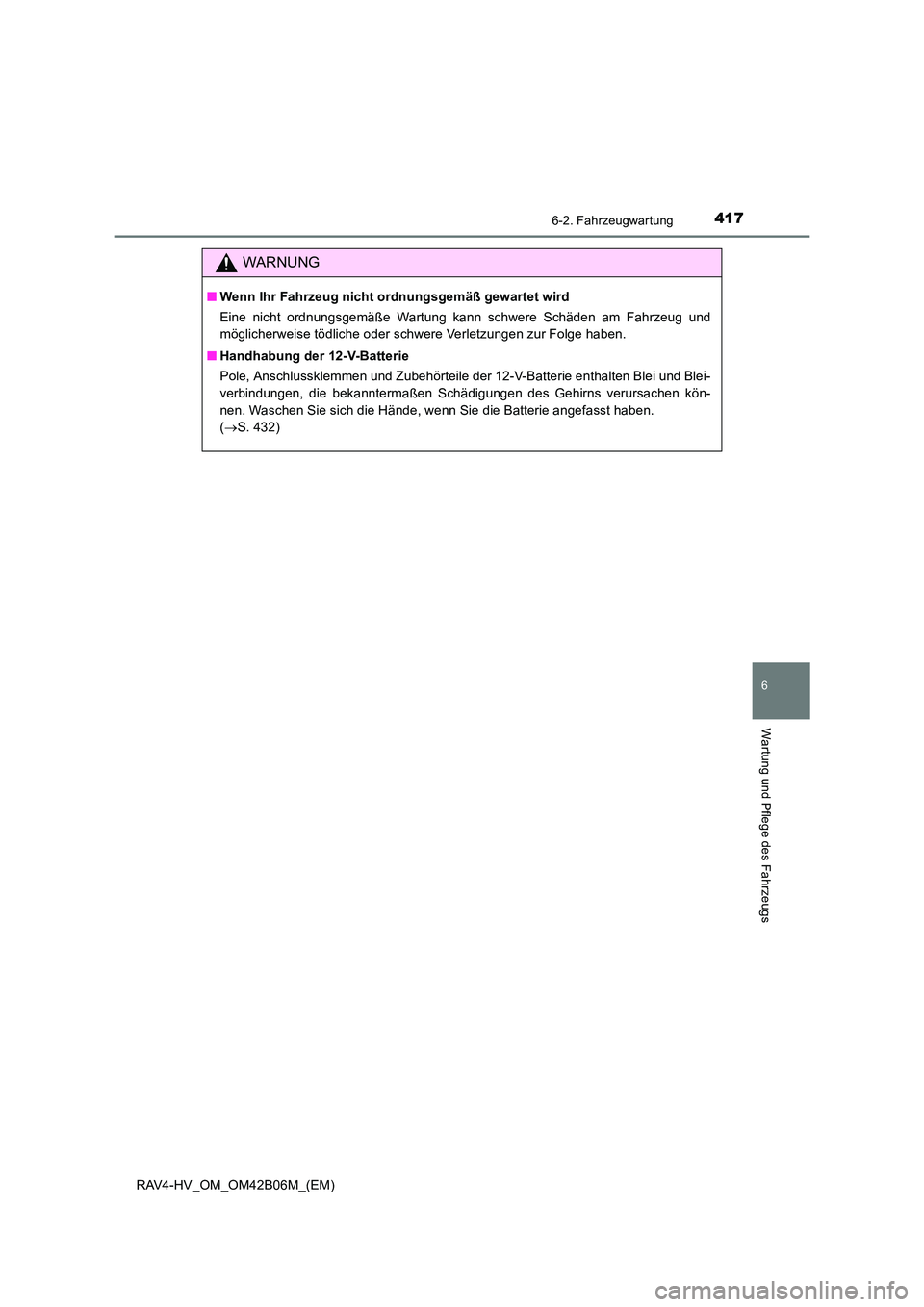

4176-2. Fahrzeugwartung
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und
möglicherweise tödliche oder schwere Verletzungen zur Folge haben.
■ Handhabung der 12-V-Batterie
Pole, Anschlussklemmen und Zubehörteile der 12-V-Batterie enthalten Blei und Blei-
verbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen kön-
nen. Waschen Sie sich die Hände, wenn Sie die Batterie angefasst haben.
(→ S. 432)

4186-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)

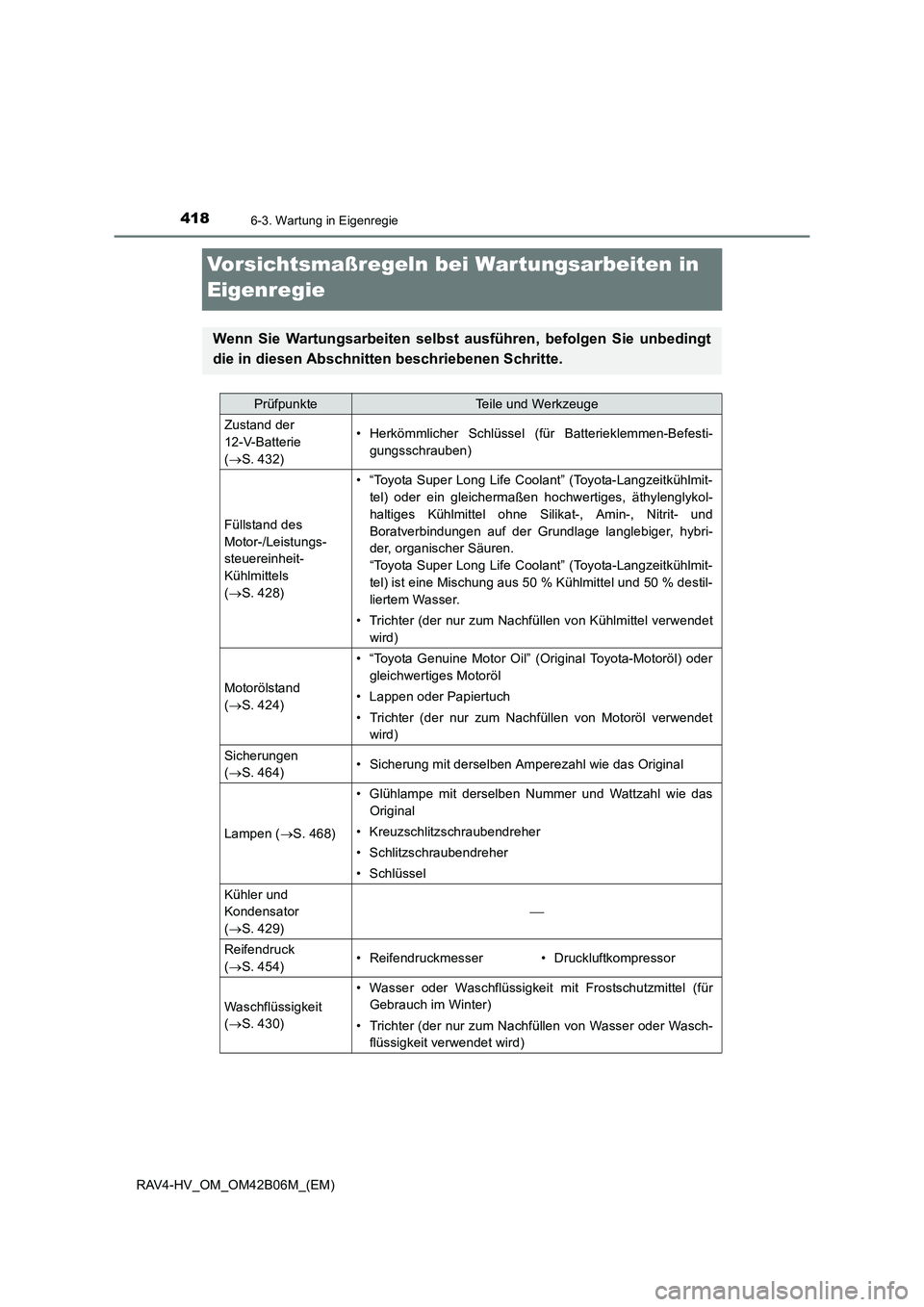

Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
PrüfpunkteTeile und Werkzeuge
Zustand der
12-V-Batterie
(→ S. 432)• Herkömmlicher Schlüssel (für Batterieklemmen-Befesti-
gungsschrauben)
Füllstand des
Motor-/Leistungs-
steuereinheit-
Kühlmittels
(→ S. 428)
• “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) oder ein gleichermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger, hybri-
der, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) ist eine Mischung aus 50 % Kühlmittel und 50 % destil-
liertem Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendetwird)
Motorölstand
(→ S. 424)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendetwird)
Sicherungen
(→ S. 464)• Sicherung mit derselben Amperezahl wie das Original
Lampen ( →S. 468)
• Glühlampe mit derselben Nummer und Wattzahl wie das
Original
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Schlüssel
Kühler und
Kondensator
(→ S. 429)

Reifendruck
(→ S. 454)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 430)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-flüssigkeit verwendet wird)

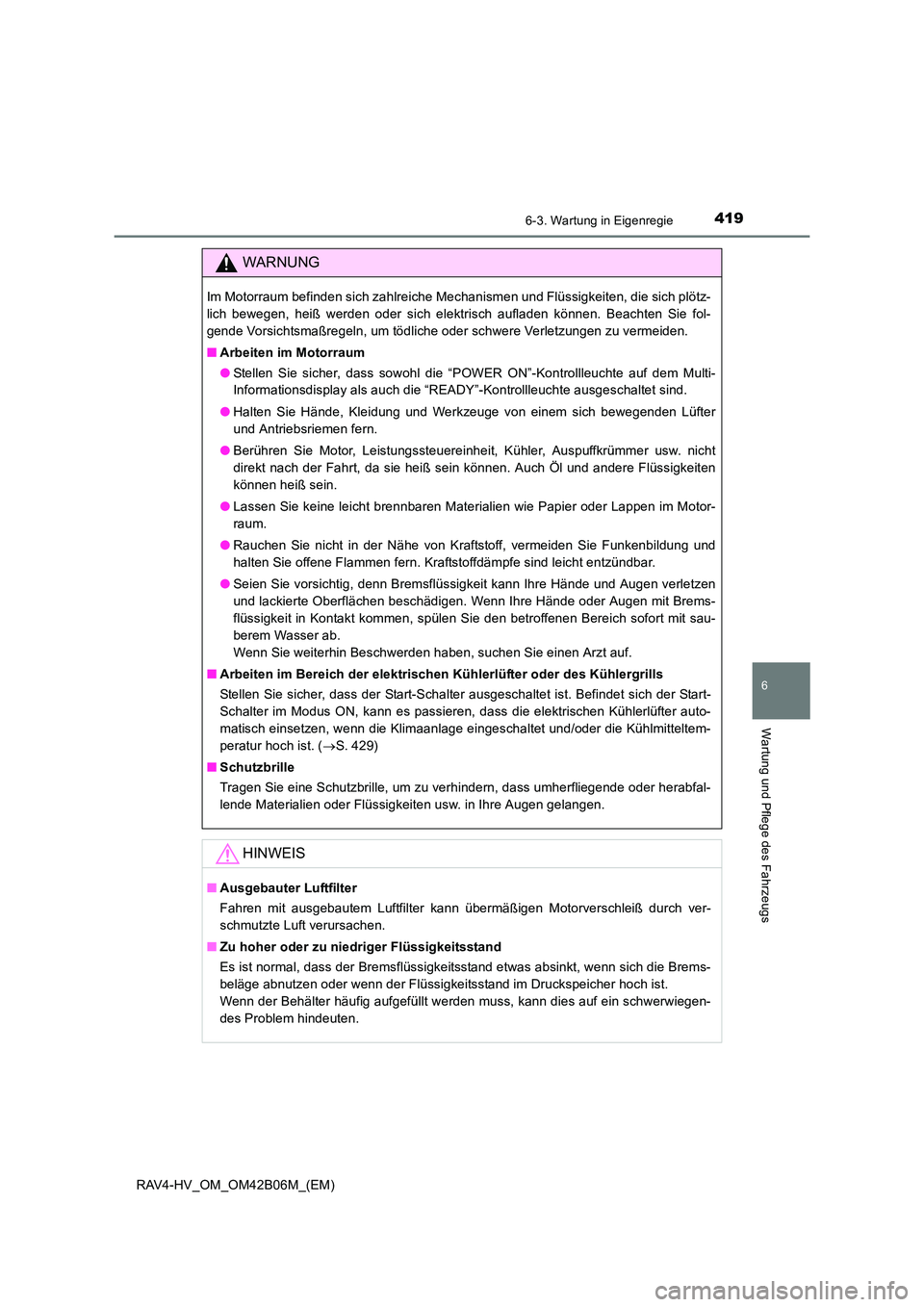

4196-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “POWER ON”-Kontrollleuchte auf dem Multi-
Informationsdisplay als auch die “READY”-Kontrollleuchte ausgeschaltet sind.
● Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht
direkt nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten
können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen Sie nicht in der Nähe von Kraftstoff, vermeiden Sie Funkenbildung und
halten Sie offene Flammen fern. Kraftstoffdämpfe sind leicht entzündbar.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Ihre Hände oder Augen mit Brems-
flüssigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sau-
berem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Kühlergrills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist. Befindet sich der Start-
Schalter im Modus ON, kann es passieren, dass die elektrischen Kühlerlüfter auto-
matisch einsetzen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltem-
peratur hoch ist. ( →S. 429)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

4206-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)

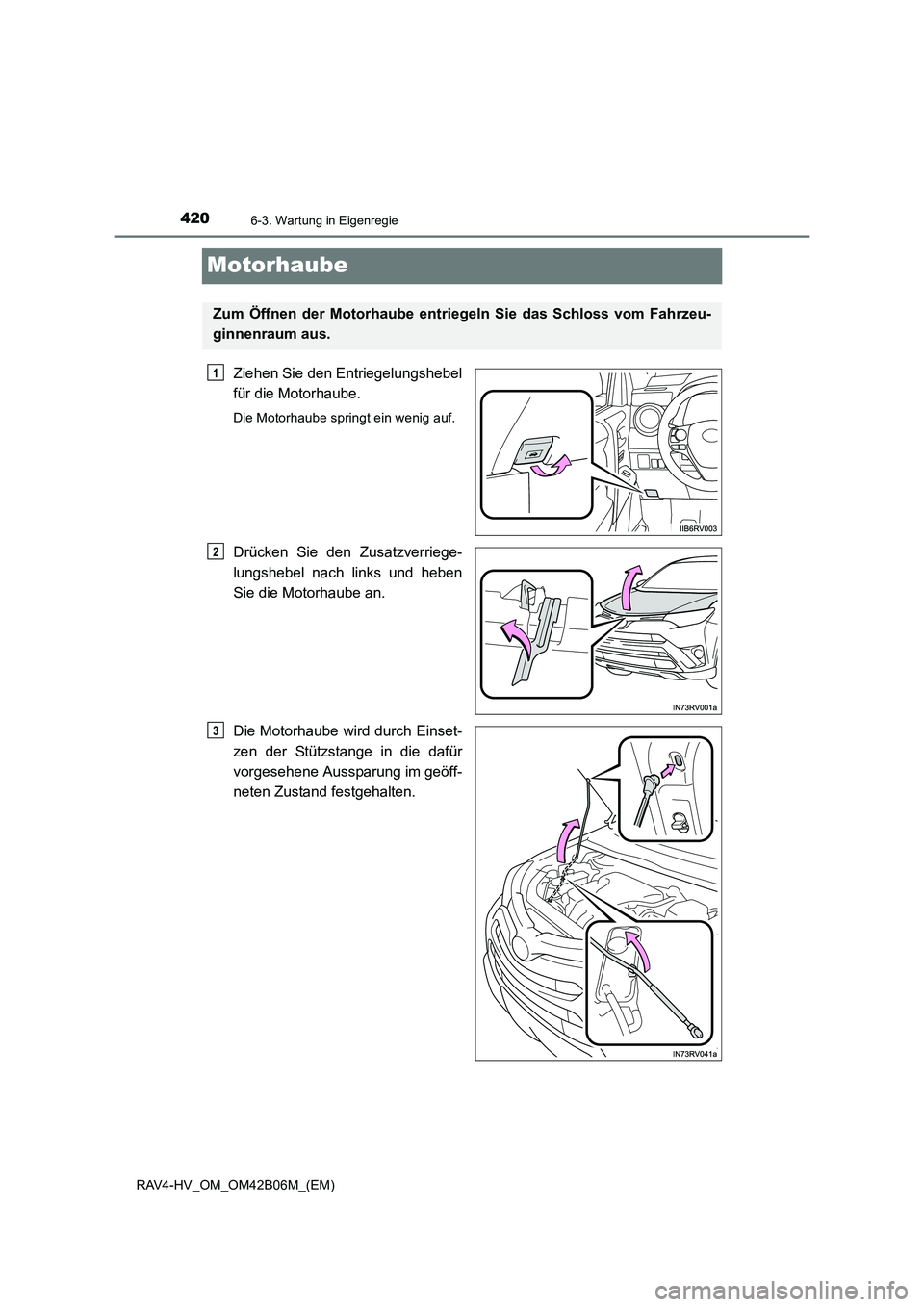

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3
