1814-2. Körrutiner
4
Körning
OM42B04SE

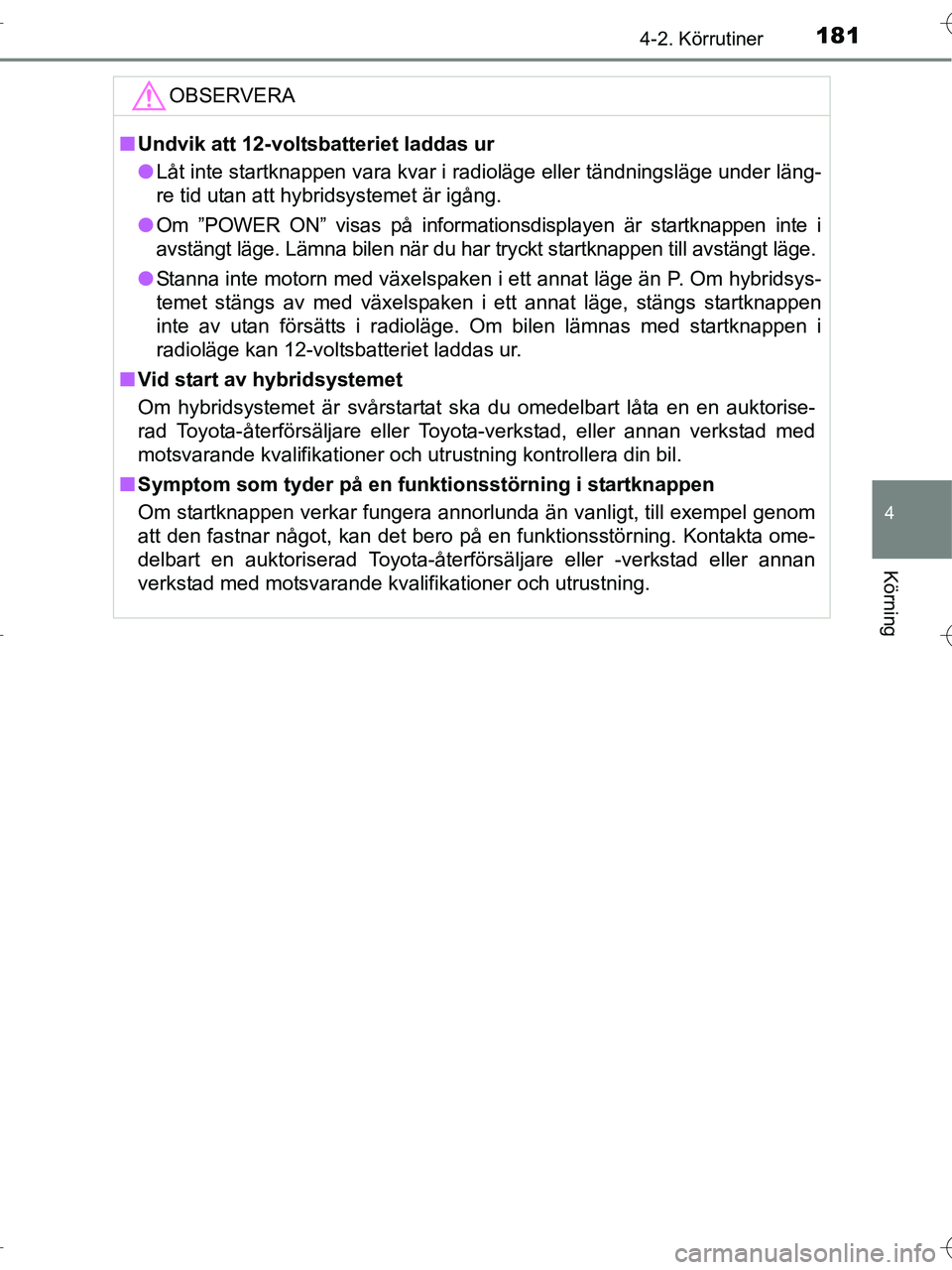

OBSERVERA
■Undvik att 12-voltsbatteriet laddas ur
● Låt inte startknappen vara kvar i radioläge eller tändningsläge under läng-
re tid utan att hybridsystemet är igång.
● Om ”POWER ON” visas på informationsdisplayen är startknappen inte i
avstängt läge. Lämna bilen när du har tryckt startknappen till avstängt läge.
● Stanna inte motorn med växelspaken i ett annat läge än P. Om hybridsys-
temet stängs av med växelspaken i ett annat läge, stängs startknappen
inte av utan försätts i radioläge. Om bilen lämnas med startknappen i
radioläge kan 12-voltsbatteriet laddas ur.
■ Vid start av hybridsystemet
Om hybridsystemet är svårstartat ska du omedelbart låta en en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera din bil.
■ Symptom som tyder på en funk tionsstörning i startknappen
Om startknappen verkar fungera annorlunda än vanligt, till exempel genom
att den fastnar något, kan det bero på en funktionsstörning. Kontakta ome-
delbart en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM42B04SE.book Page 181 Wedne sday, September 7, 2016 1:34 AM

1824-2. Körrutiner
OM42B04SE

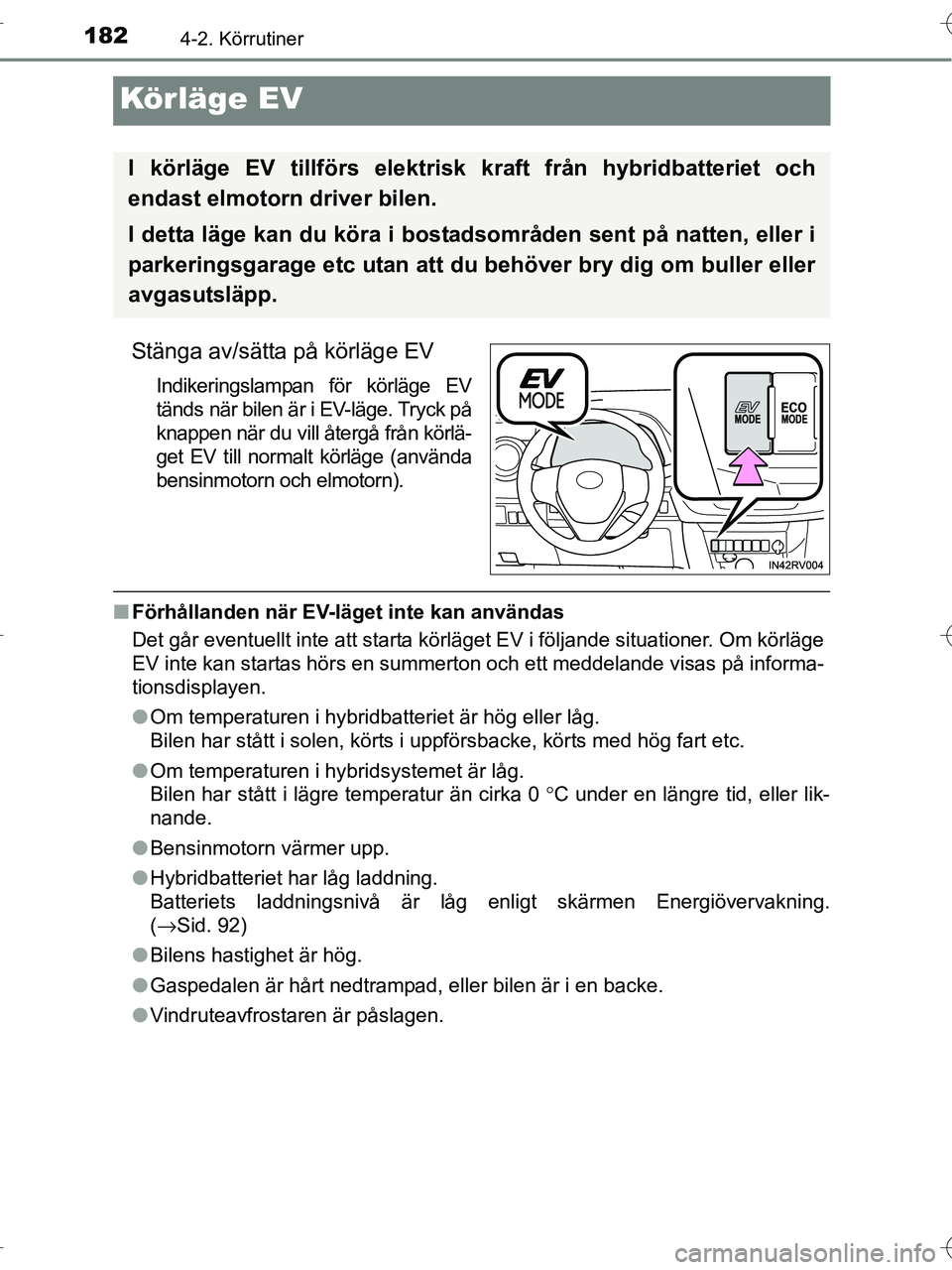

Körläge EV
Stänga av/sätta på körläge EV
Indikeringslampan för körläge EV
tänds när bilen är i EV-läge. Tryck på
knappen när du vill återgå från körlä-
get EV till normalt körläge (använda
bensinmotorn och elmotorn).
■ Förhållanden när EV-läget inte kan användas
Det går eventuellt inte att starta körläget EV i följande situationer. Om körläge
EV inte kan startas hörs en summerton och ett meddelande visas på informa-
tionsdisplayen.
●Om temperaturen i hybridbatteriet är hög eller låg.
Bilen har stått i solen, körts i uppförsbacke, körts med hög fart etc.
● Om temperaturen i hybridsystemet är låg.
Bilen har stått i lägre temperatur än cirka 0 °C under en längre tid, eller lik-
nande.
● Bensinmotorn värmer upp.
● Hybridbatteriet har låg laddning.
Batteriets laddningsnivå är låg enligt skärmen Energiövervakning.
(→Sid. 92)
● Bilens hastighet är hög.
● Gaspedalen är hårt nedtrampad, eller bilen är i en backe.
● Vindruteavfrostaren är påslagen.
I körläge EV tillförs elektrisk kraft från hybridbatteriet och
endast elmotorn driver bilen.
I detta läge kan du köra i bosta dsområden sent på natten, eller i
parkeringsgarage etc utan att du behöver bry dig om buller eller
avgasutsläpp.
OM42B04SE.book Page 182 Wedne sday, September 7, 2016 1:34 AM

1834-2. Körrutiner
4
Körning
OM42B04SE■

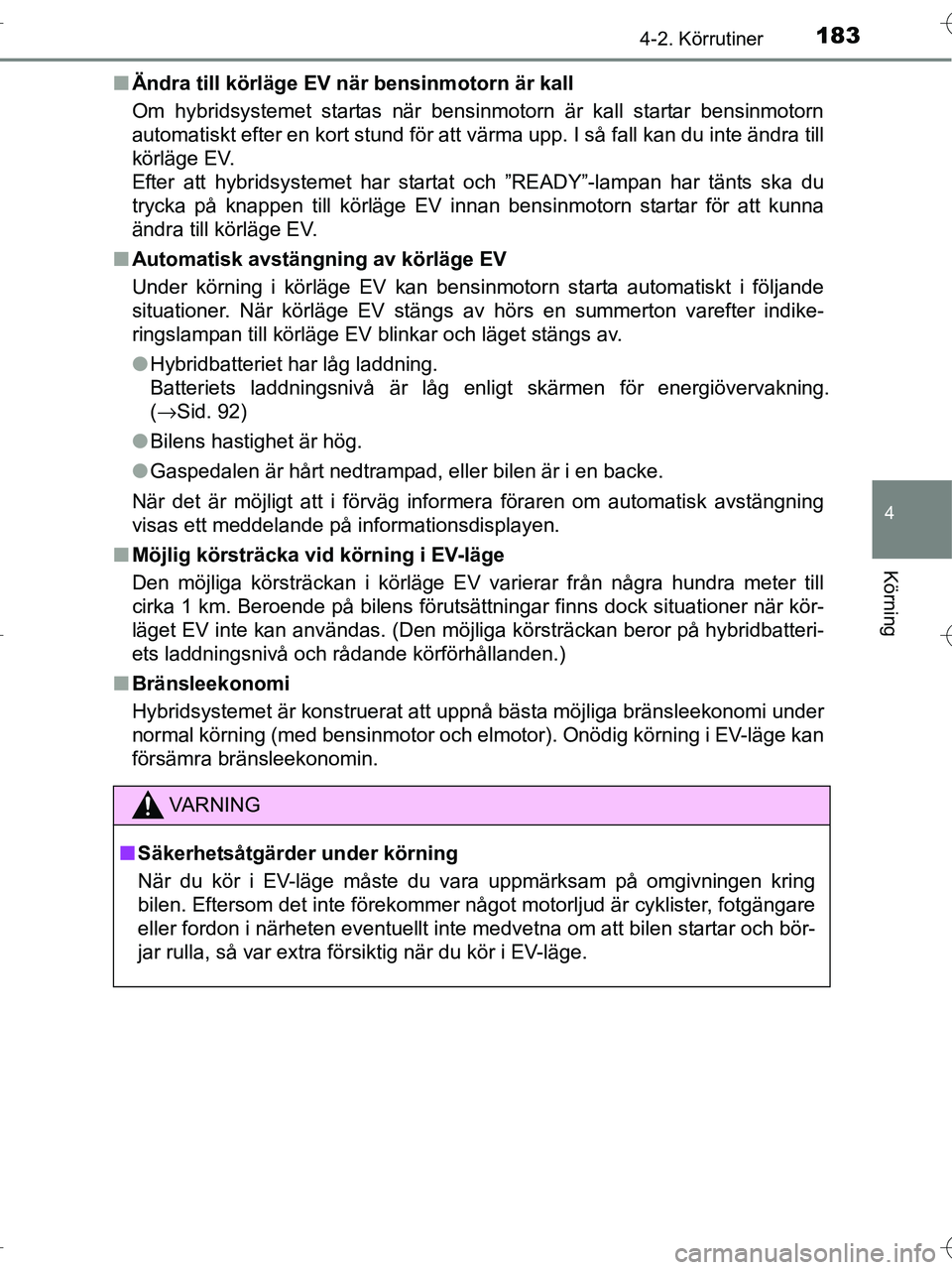

Ändra till körläge EV nä r bensinmotorn är kall
Om hybridsystemet startas när bensinmotorn är kall startar bensinmotorn
automatiskt efter en kort stund för att värma upp. I så fall kan du inte ändra till
körläge EV.
Efter att hybridsystemet har startat och ”READY”-lampan har tänts ska du
trycka på knappen till körläge EV innan bensinmotorn startar för att kunna
ändra till körläge EV.
■ Automatisk avstängning av körläge EV
Under körning i körläge EV kan bensinmotorn starta automatiskt i följande
situationer. När körläge EV stängs av hörs en summerton varefter indike-
ringslampan till körläge EV blinkar och läget stängs av.
●Hybridbatteriet har låg laddning.
Batteriets laddningsnivå är låg enligt skärmen för energiövervakning.
(→Sid. 92)
● Bilens hastighet är hög.
● Gaspedalen är hårt nedtrampad, eller bilen är i en backe.
När det är möjligt att i förväg informera föraren om automatisk avstängning
visas ett meddelande på informationsdisplayen.
■ Möjlig körsträcka vid körning i EV-läge
Den möjliga körsträckan i körläge EV varierar från några hundra meter till
cirka 1 km. Beroende på bilens förutsättningar finns dock situationer när kör-
läget EV inte kan användas. (Den möjliga körsträckan beror på hybridbatteri-
ets laddningsnivå och rådande körförhållanden.)
■ Bränsleekonomi
Hybridsystemet är konstruerat att uppnå bästa möjliga bränsleekonomi under
normal körning (med bensinmotor och elmotor). Onödig körning i EV-läge kan
försämra bränsleekonomin.
VA R N I N G
■Säkerhetsåtgärder under körning
När du kör i EV-läge måste du vara uppmärksam på omgivningen kring
bilen. Eftersom det inte förekommer något motorljud är cyklister, fotgängare
eller fordon i närheten eventuellt inte medvetna om att bilen startar och bör-
jar rulla, så var extra försiktig när du kör i EV-läge.
OM42B04SE.book Page 183 Wedne sday, September 7, 2016 1:34 AM

1844-2. Körrutiner
OM42B04SE

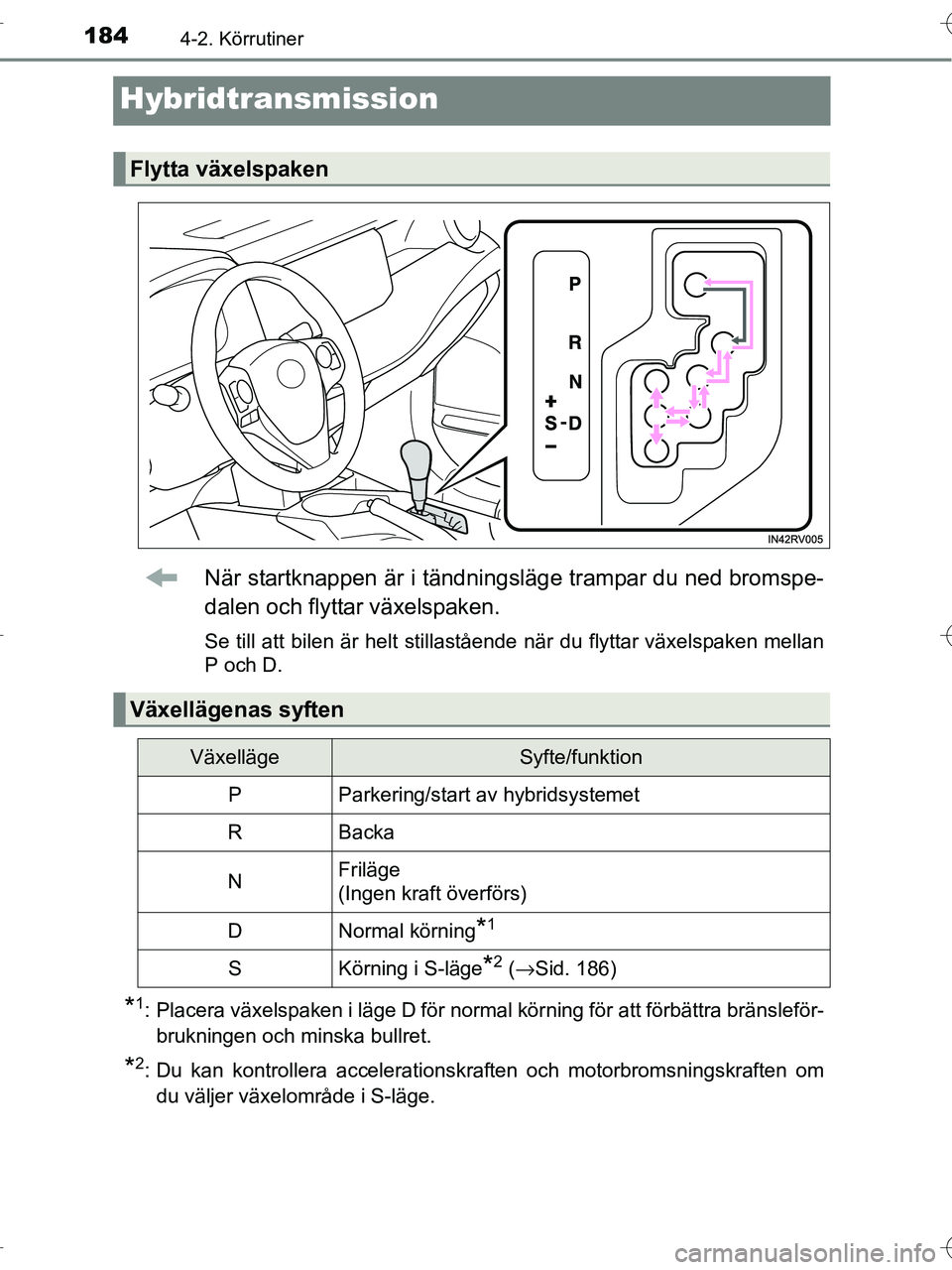

Hybridtransmission
När startknappen är i tändningsläge trampar du ned bromspe-
dalen och flyttar växelspaken.
Se till att bilen är helt stillastående när du flyttar växelspaken mellan
P och D.
*1: Placera växelspaken i läge D för normal körning för att förbättra bränsleför-brukningen och minska bullret.
*2: Du kan kontrollera accelerationskraften och motorbromsningskraften omdu väljer växelområde i S-läge.
Flytta växelspaken
Växellägenas syften
VäxellägeSyfte/funktion
PParkering/start av hybridsystemet
RBacka
NFriläge
(Ingen kraft överförs)
DNormal körning*1
SKörning i S-läge*2 ( →Sid. 186)
OM42B04SE.book Page 184 Wedne sday, September 7, 2016 1:34 AM

1854-2. Körrutiner
4
Körning
OM42B04SE

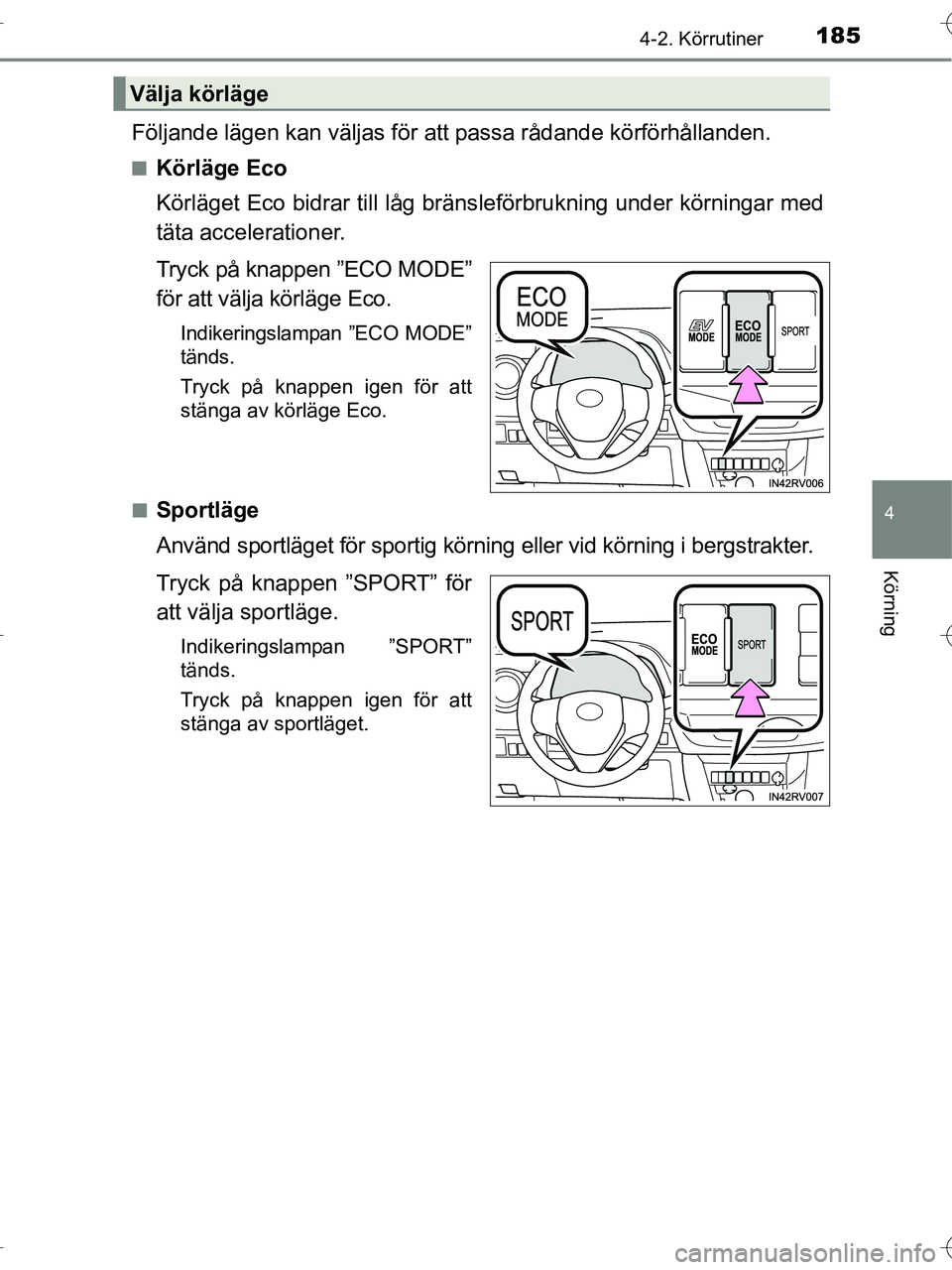

Följande lägen kan väljas för att passa rådande körförhållanden.
■Körläge Eco
Körläget Eco bidrar till låg bränsleförbrukning under körningar med
täta accelerationer.
Tryck på knappen ”ECO MODE”
för att välja körläge Eco.
Indikeringslampan ”ECO MODE”
tänds.
Tryck på knappen igen för att
stänga av körläge Eco.
■
Sportläge
Använd sportläget för sportig körning eller vid körning i bergstrakter.
Tryck på knappen ”SPORT” för
att välja sportläge.
Indikeringslampan ”SPORT”
tänds.
Tryck på knappen igen för att
stänga av sportläget.
Välja körläge
OM42B04SE.book Page 185 Wedne sday, September 7, 2016 1:34 AM

1864-2. Körrutiner
OM42B04SE

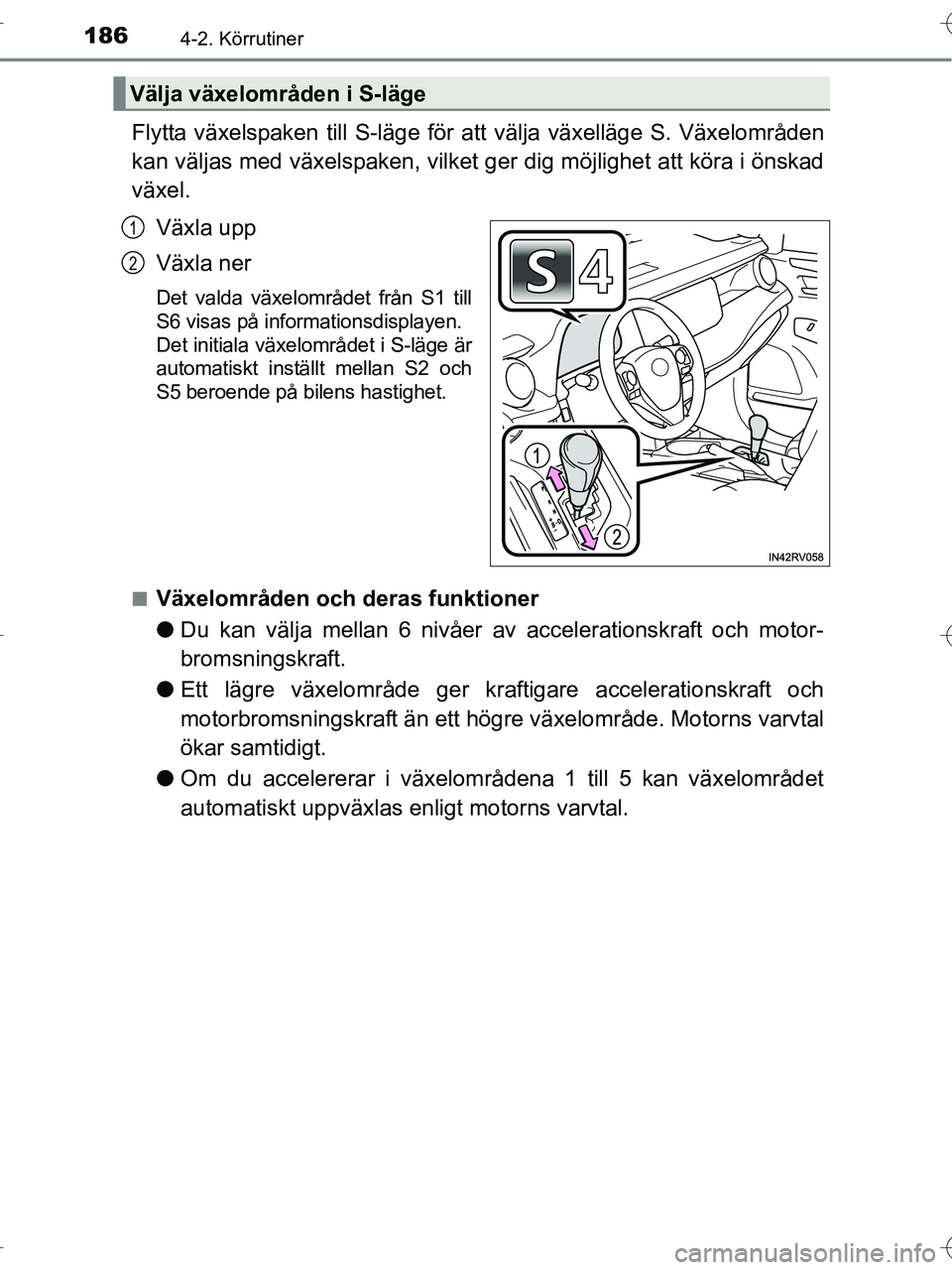

Flytta växelspaken till S-läge för att välja växelläge S. Växelområden
kan väljas med växelspaken, vilket ger dig möjlighet att köra i önskad
växel.Växla upp
Växla ner
Det valda växelområdet från S1 till
S6 visas på informationsdisplayen.
Det initiala växelområdet i S-läge är
automatiskt inställt mellan S2 och
S5 beroende på bilens hastighet.
■
Växelområden och deras funktioner
● Du kan välja mellan 6 nivåer av accelerationskraft och motor-
bromsningskraft.
● Ett lägre växelområde ger kraftigare accelerationskraft och
motorbromsningskraft än ett högre växelområde. Motorns varvtal
ökar samtidigt.
● Om du accelererar i växelområdena 1 till 5 kan växelområdet
automatiskt uppväxlas enligt motorns varvtal.
Välja växelområden i S-läge
1
2
OM42B04SE.book Page 186 Wedne sday, September 7, 2016 1:34 AM

1874-2. Körrutiner
4
Körning
OM42B04SE

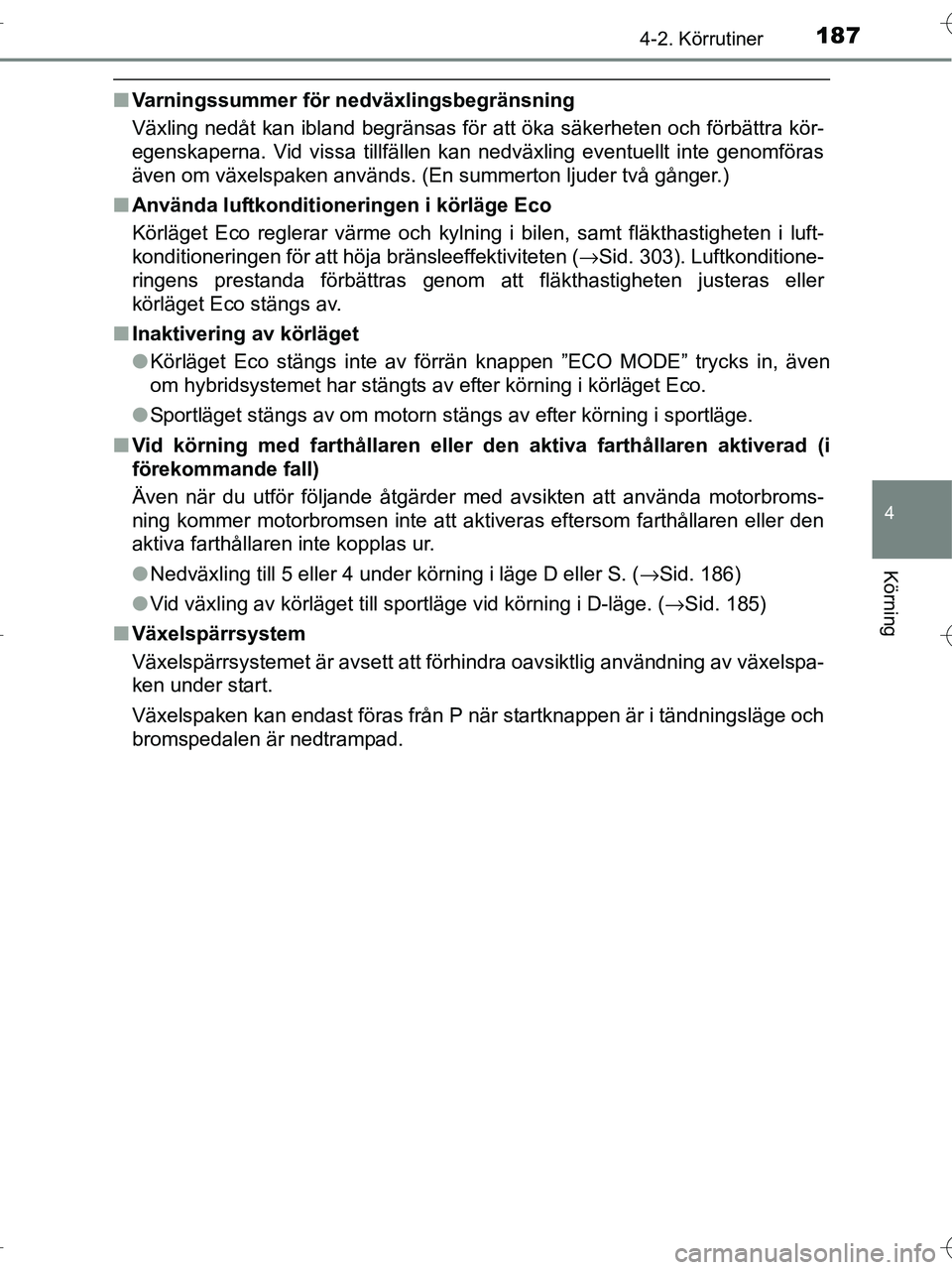

■Varningssummer för nedväxlingsbegränsning
Växling nedåt kan ibland begränsas för att öka säkerheten och förbättra kör-
egenskaperna. Vid vissa tillfällen kan nedväxling eventuellt inte genomföras
även om växelspaken används. (En summerton ljuder två gånger.)
■ Använda luftkonditioneringen i körläge Eco
Körläget Eco reglerar värme och kylning i bilen, samt fläkthastigheten i luft-
konditioneringen för att höja bränsleeffektiviteten ( →Sid. 303). Luftkonditione-
ringens prestanda förbättras genom att fläkthastigheten justeras eller
körläget Eco stängs av.
■ Inaktivering av körläget
●Körläget Eco stängs inte av förrän knappen ”ECO MODE” trycks in, även
om hybridsystemet har stängts av efter körning i körläget Eco.
● Sportläget stängs av om motorn stängs av efter körning i sportläge.
■ Vid körning med farthållaren eller den aktiva farthållaren aktiverad (i
förekommande fall)
Även när du utför följande åtgärder med avsikten att använda motorbroms-
ning kommer motorbromsen inte att aktiveras eftersom farthållaren eller den
aktiva farthållaren inte kopplas ur.
●Nedväxling till 5 eller 4 under körning i läge D eller S. ( →Sid. 186)
● Vid växling av körläget till sportläge vid körning i D-läge. ( →Sid. 185)
■ Växelspärrsystem
Växelspärrsystemet är avsett att förhindra oavsiktlig användning av växelspa-
ken under start.
Växelspaken kan endast föras från P när startknappen är i tändningsläge och
bromspedalen är nedtrampad.
OM42B04SE.book Page 187 Wedne sday, September 7, 2016 1:34 AM

1884-2. Körrutiner
OM42B04SE■

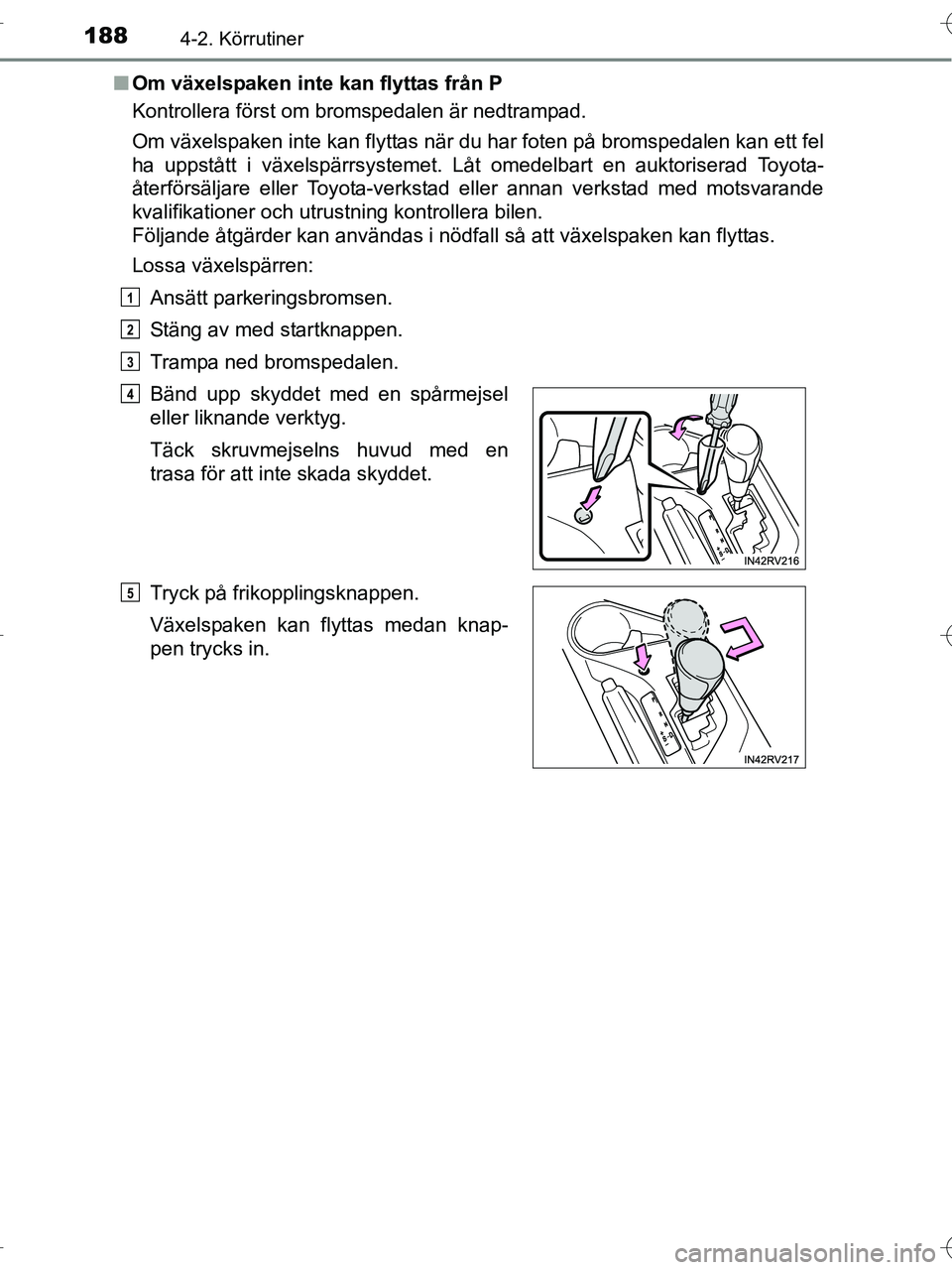

Om växelspaken inte kan flyttas från P
Kontrollera först om bromspedalen är nedtrampad.
Om växelspaken inte kan flyttas när du har foten på bromspedalen kan ett fel
ha uppstått i växelspärrsystemet. Låt omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Följande åtgärder kan användas i nödfall så att väx\
elspaken kan flyttas.
Lossa växelspärren:
Ansätt parkeringsbromsen.
Stäng av med startknappen.
Trampa ned bromspedalen.
Bänd upp skyddet med en spårmejsel
eller liknande verktyg.
Täck skruvmejselns huvud med en
trasa för att inte skada skyddet.
Tryck på frikopplingsknappen.
Växelspaken kan flyttas medan knap-
pen trycks in.
1
2
3
4
5
OM42B04SE.book Page 188 Wedne sday, September 7, 2016 1:34 AM

1894-2. Körrutiner
4
Körning
OM42B04SE

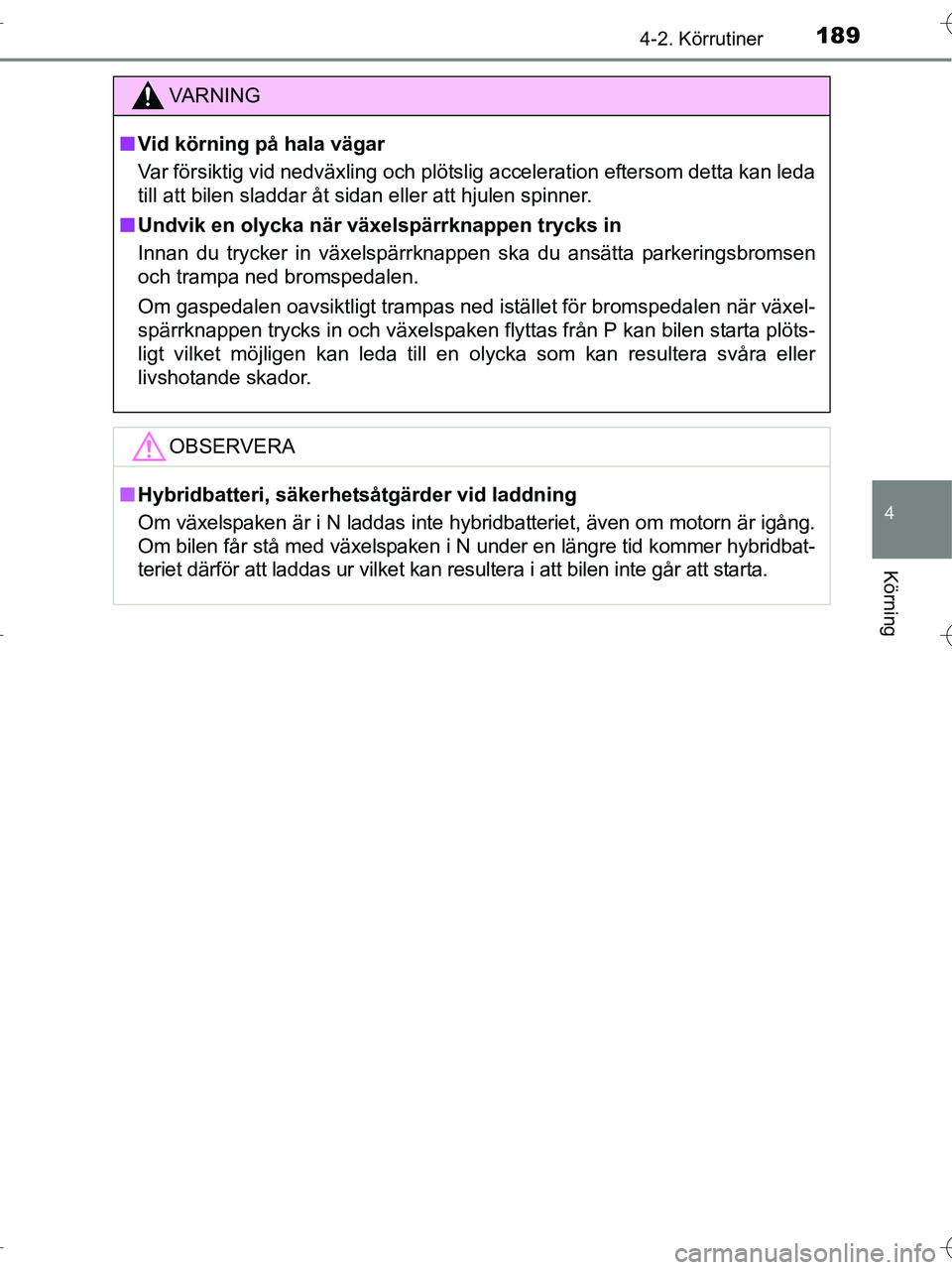

VA R N I N G
■Vid körning på hala vägar
Var försiktig vid nedväxling och plötslig acceleration eftersom detta kan leda
till att bilen sladdar åt sidan eller att hjulen spinner.
■ Undvik en olycka när växelspärrknappen trycks in
Innan du trycker in växelspärrknappen ska du ansätta parkeringsbromsen
och trampa ned bromspedalen.
Om gaspedalen oavsiktligt trampas ned istället för bromspedalen när växel-
spärrknappen trycks in och växelspaken flyttas från P kan bilen starta plöts-
ligt vilket möjligen kan leda till en olycka som kan resultera svåra eller
livshotande skador.
OBSERVERA
■Hybridbatteri, säkerhetsåtgärder vid laddning
Om växelspaken är i N laddas inte hybridbatteriet, även om motorn är igång.
Om bilen får stå med växelspaken i N under en längre tid kommer hybridbat-
teriet därför att laddas ur vilket kan resultera i att bilen inte går att starta.
OM42B04SE.book Page 189 Wedne sday, September 7, 2016 1:34 AM

1904-2. Körrutiner
OM42B04SE

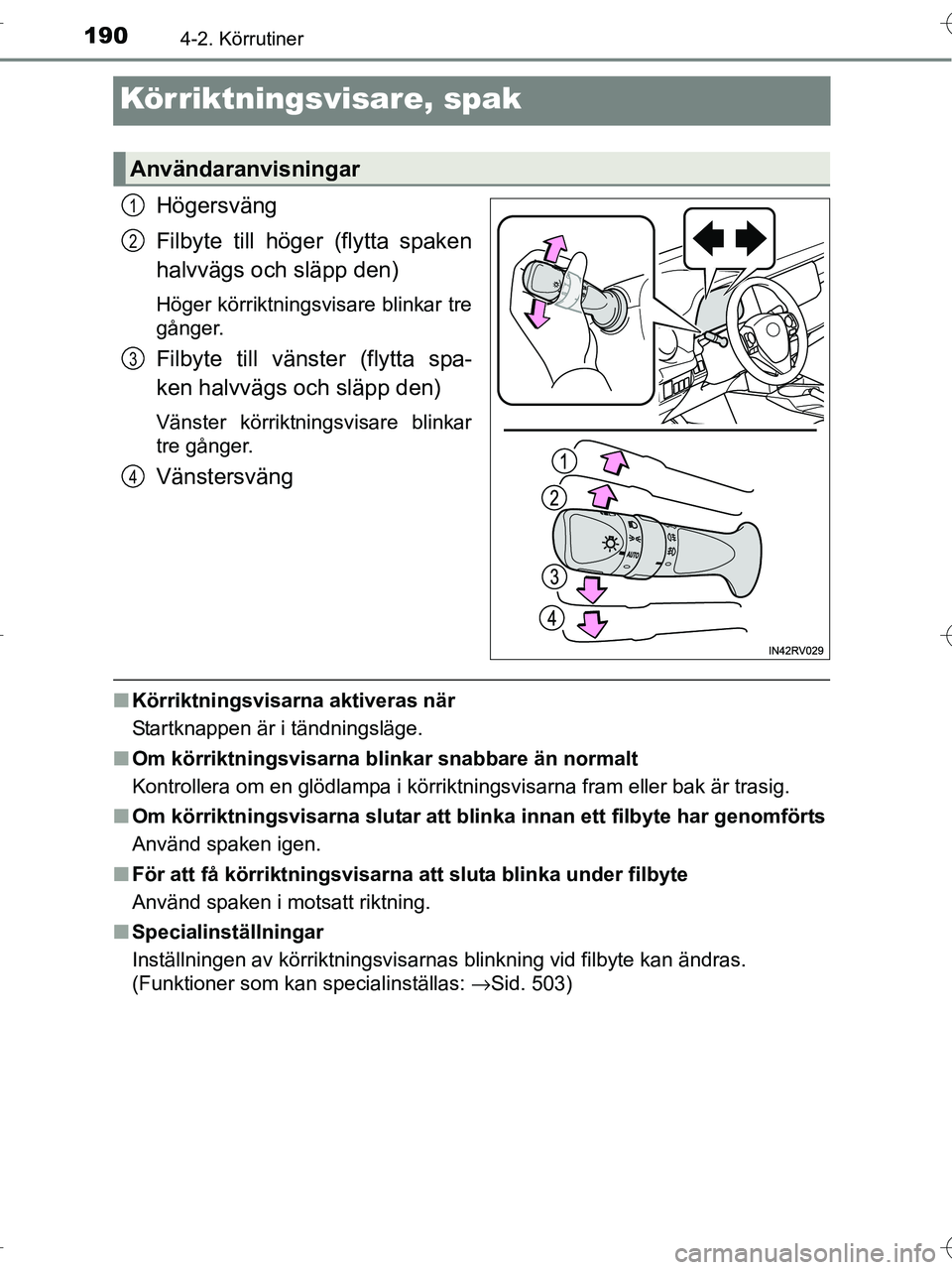

Körriktningsvisare, spak
Högersväng
Filbyte till höger (flytta spaken
halvvägs och släpp den)
Höger körriktningsvisare blinkar tre
gånger.
Filbyte till vänster (flytta spa-
ken halvvägs och släpp den)
Vänster körriktningsvisare blinkar
tre gånger.
Vänstersväng
■Körriktningsvisarna aktiveras när
Startknappen är i tändningsläge.
■ Om körriktningsvisarna blinkar snabbare än normalt
Kontrollera om en glödlampa i körriktningsvisarna fram eller bak är trasig.
■ Om körriktningsvisarna slutar att blinka innan ett filbyte har genomförts
Använd spaken igen.
■ För att få körriktningsvisarna att sluta blinka under filbyte
Använd spaken i motsatt riktning.
■ Specialinställningar
Inställningen av körriktningsvisarnas blinkning vid filbyte kan ä\
ndras.
(Funktioner som kan specialinställas: →Sid. 503)
Användaranvisningar
1
2
3
4
