TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

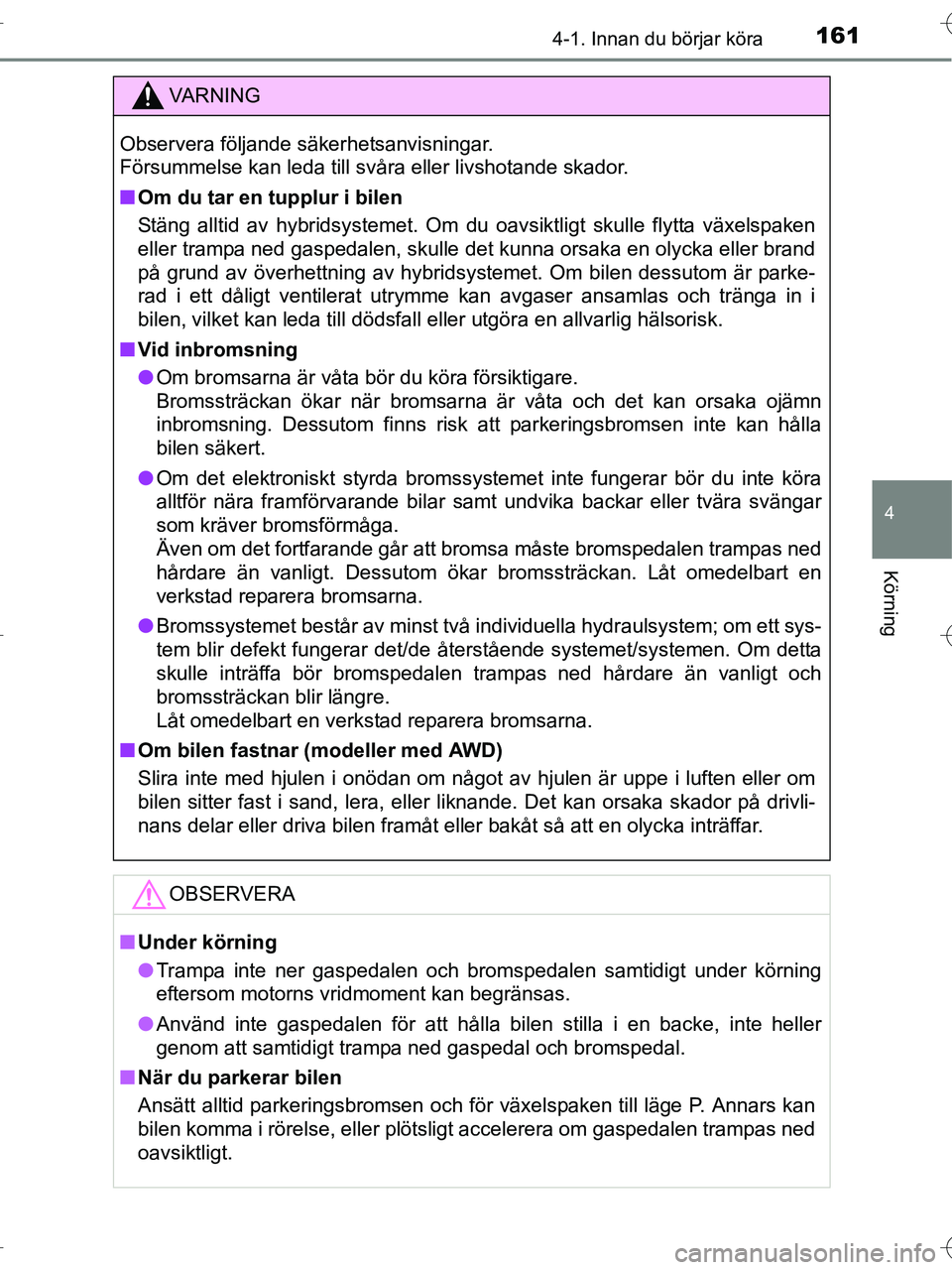

1614-1. Innan du börjar köra
4
Körning
OM42B04SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Om du tar en tupplur i bilen
Stäng alltid av hybridsystemet. Om du oavsiktligt skulle flytta växelspaken
eller trampa ned gaspedalen, skulle det kunna orsaka en olycka eller brand
på grund av överhettning av hybridsystemet. Om bilen dessutom är parke-
rad i ett dåligt ventilerat utrymme kan avgaser ansamlas och tränga in i
bilen, vilket kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
■ Vid inbromsning
● Om bromsarna är våta bör du köra försiktigare.
Bromssträckan ökar när bromsarna är våta och det kan orsaka ojämn
inbromsning. Dessutom finns risk att parkeringsbromsen inte kan hålla
bilen säkert.
● Om det elektroniskt styrda bromssystemet inte fungerar bör du inte köra
alltför nära framförvarande bilar samt undvika backar eller tvära svängar
som kräver bromsförmåga.
Även om det fortfarande går att brom sa måste bromspedalen trampas ned
hårdare än vanligt. Dessutom ökar bromssträckan. Låt omedelbart en
verkstad reparera bromsarna.
● Bromssystemet består av minst två individuella hydraulsystem; om e\
tt sys-
tem blir defekt fungerar det/de återstående systemet/systemen. Om detta
skulle inträffa bör bromspedalen trampas ned hårdare än vanligt och
bromssträckan blir längre.
Låt omedelbart en verkstad reparera bromsarna.
■ Om bilen fastnar (modeller med AWD)
Slira inte med hjulen i onödan om något av hjulen är uppe i luften eller om
bilen sitter fast i sand, lera, eller liknande. Det kan orsaka skador på drivli-
nans delar eller driva bilen framåt eller bakåt så att en olycka inträffar.
OBSERVERA
■Under körning
● Trampa inte ner gaspedalen och bromspedalen samtidigt under körning
eftersom motorns vridmoment kan begränsas.
● Använd inte gaspedalen för att hålla bilen stilla i en backe, inte heller
genom att samtidigt trampa ned gaspedal och bromspedal.
■ När du parkerar bilen
Ansätt alltid parkeringsbromsen och för växelspaken till läge P. Annars kan
bilen komma i rörelse, eller plötsligt accelerera om gaspedalen trampas ned
oavsiktligt.
OM42B04SE.book Page 161 Wedne sday, September 7, 2016 1:34 AM

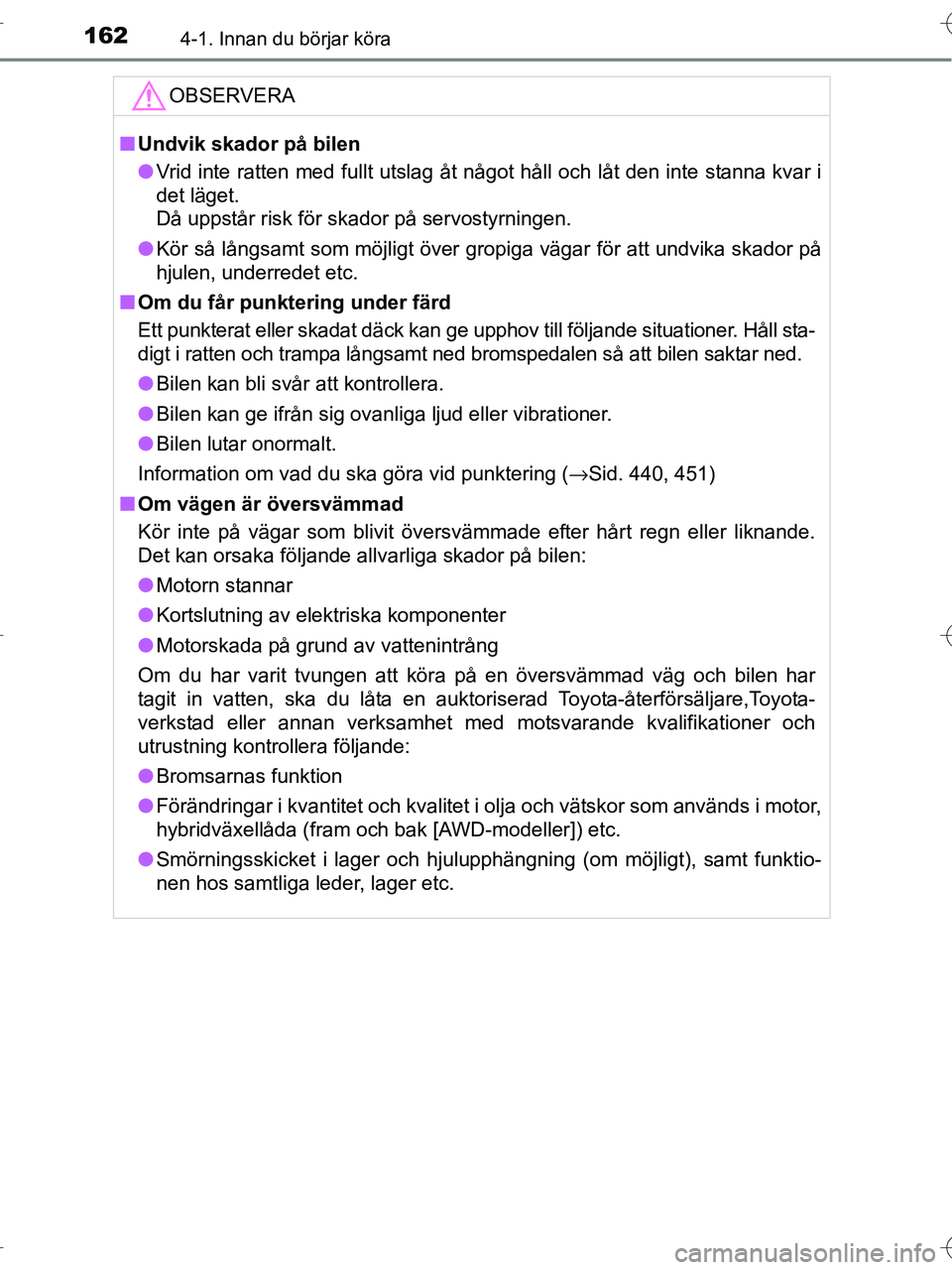

1624-1. Innan du börjar köra
OM42B04SE
OBSERVERA
■Undvik skador på bilen
● Vrid inte ratten med fullt utslag åt något håll och låt den inte stanna kvar i
det läget.
Då uppstår risk för skador på servostyrningen.
● Kör så långsamt som möjligt över gropiga vägar för att undvika skador på
hjulen, underredet etc.
■ Om du får punktering under färd
Ett punkterat eller skadat däck kan ge upphov till följande situationer. Håll sta-
digt i ratten och trampa långsamt ned bromspedalen så att bilen saktar ned.
● Bilen kan bli svår att kontrollera.
● Bilen kan ge ifrån sig ovanliga ljud eller vibrationer.
● Bilen lutar onormalt.
Information om vad du ska göra vid punktering ( →Sid. 440, 451)
■ Om vägen är översvämmad
Kör inte på vägar som blivit översvämmade efter hårt regn eller liknande.
Det kan orsaka följande allvarliga skador på bilen:
● Motorn stannar
● Kortslutning av elektriska komponenter
● Motorskada på grund av vattenintrång
Om du har varit tvungen att köra på en översvämmad väg och bilen har
tagit in vatten, ska du låta en auktoriserad Toyota-återförsäljare,Toyota-
verkstad eller annan verksamhet med motsvarande kvalifikationer och
utrustning kontrollera följande:
● Bromsarnas funktion
● Förändringar i kvantitet och kvalitet i olja och vätskor som används i motor,
hybridväxellåda (fram och bak [AWD-modeller]) etc.
● Smörningsskicket i lager och hjulupphängning (om möjligt), samt funktio-
nen hos samtliga leder, lager etc.
OM42B04SE.book Page 162 Wedne sday, September 7, 2016 1:34 AM

163
4
4-1. Innan du börjar köra
Körning
OM42B04SE

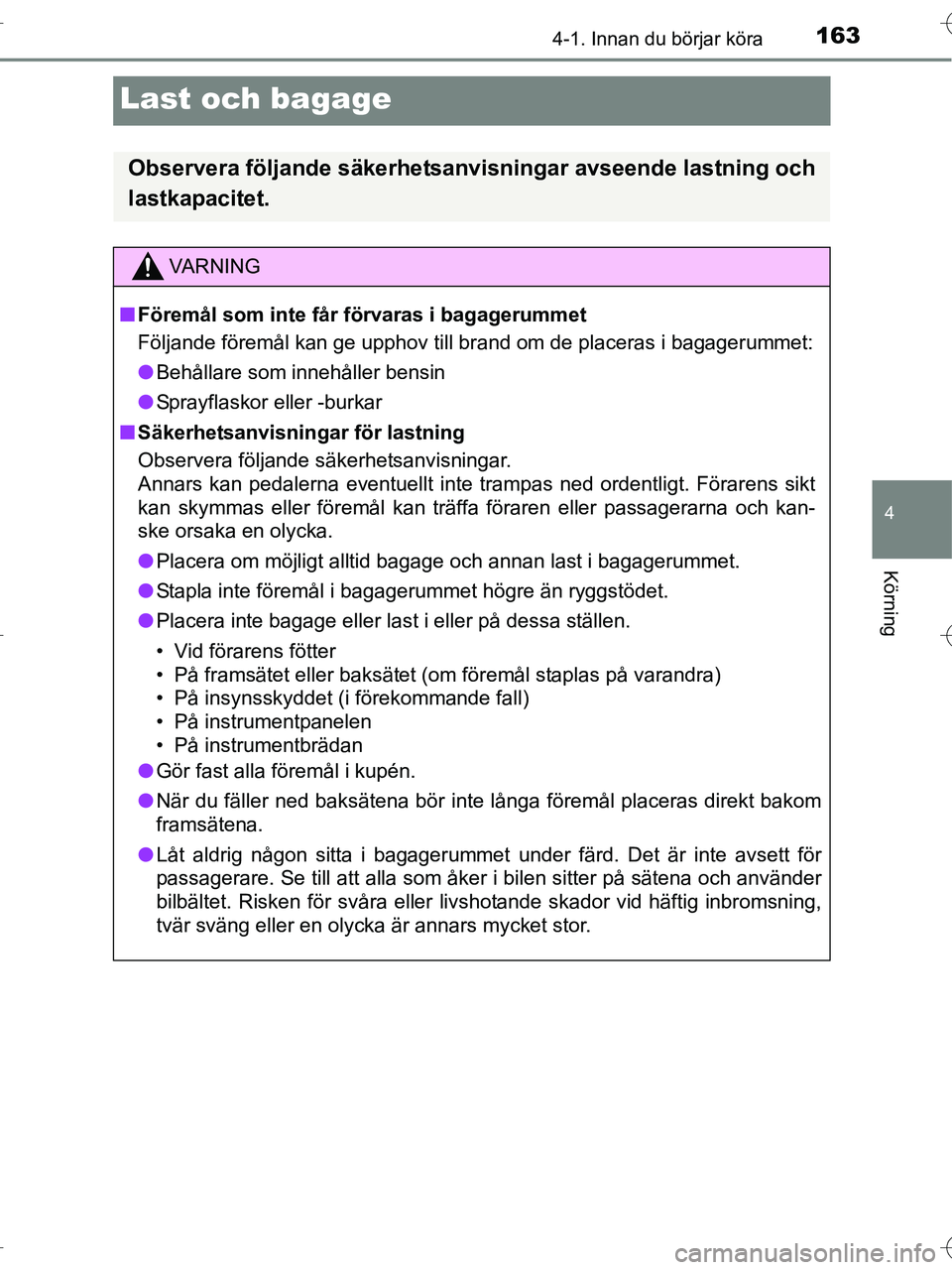

Last och bagage
Observera följande säkerhetsanvisningar avseende lastning och
lastkapacitet.
VA R N I N G
■Föremål som inte får förvaras i bagagerummet
Följande föremål kan ge upphov till brand om de placeras i bagagerummet:
● Behållare som innehåller bensin
● Sprayflaskor eller -burkar
■ Säkerhetsanvisningar för lastning
Observera följande säkerhetsanvisningar.
Annars kan pedalerna eventuellt inte trampas ned ordentligt. Förarens sikt
kan skymmas eller föremål kan träffa föraren eller passagerarna och kan-
ske orsaka en olycka.
● Placera om möjligt alltid bagage och annan last i bagagerummet.
● Stapla inte föremål i bagagerummet högre än ryggstödet.
● Placera inte bagage eller last i eller på dessa ställen.
• Vid förarens fötter
• På framsätet eller baksätet (om föremål staplas på varandra)
• På insynsskyddet (i förekommande fall)
• På instrumentpanelen
• På instrumentbrädan
● Gör fast alla föremål i kupén.
● När du fäller ned baksätena bör inte långa föremål placeras direkt bakom
framsätena.
● Låt aldrig någon sitta i bagagerummet under färd. Det är inte avsett för
passagerare. Se till att alla som åker i bilen sitter på sätena och använder
bilbältet. Risken för svåra eller livshotande skador vid häftig inbromsning,
tvär sväng eller en olycka är annars mycket stor.
OM42B04SE.book Page 163 Wedne sday, September 7, 2016 1:34 AM

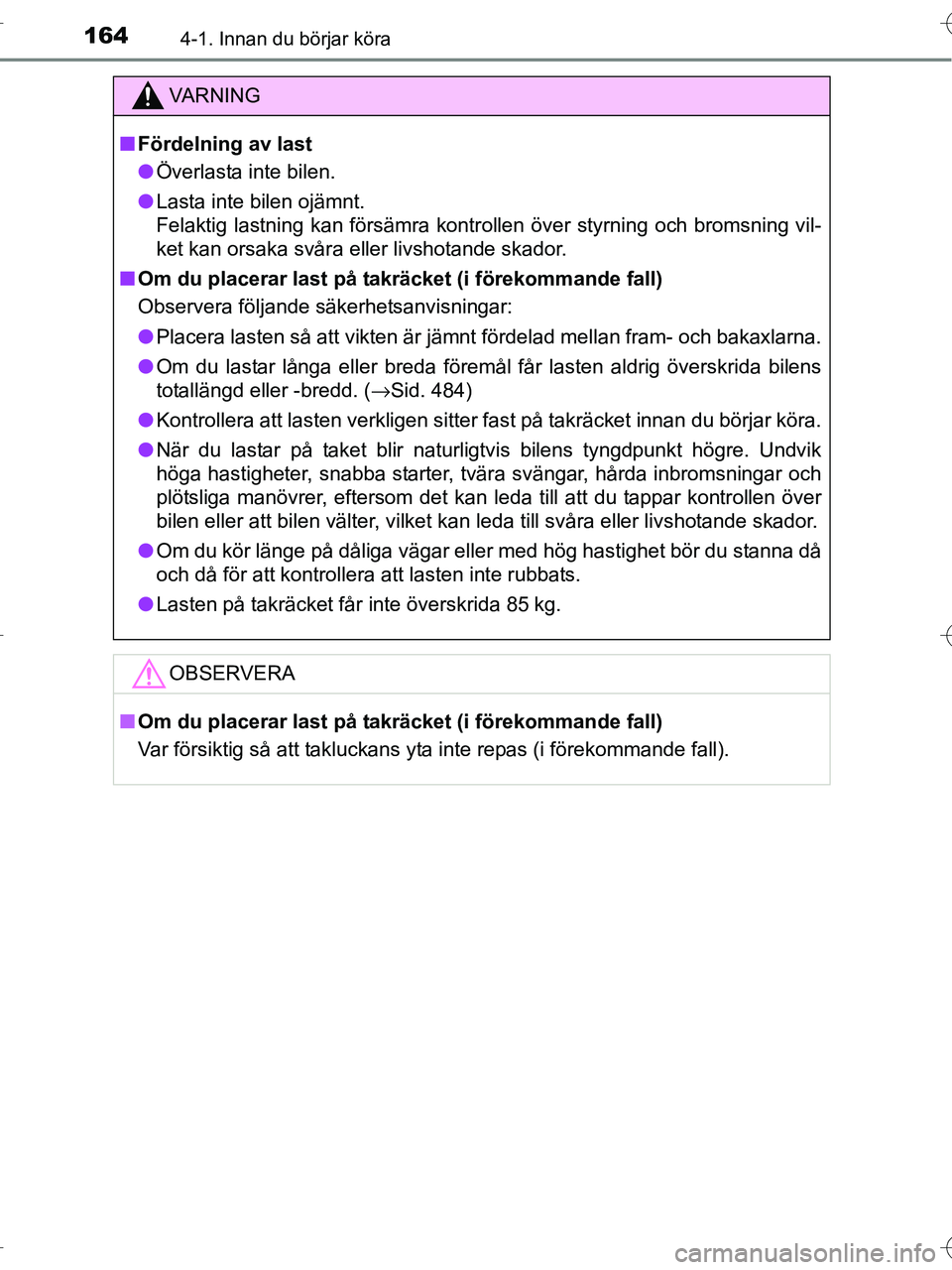

1644-1. Innan du börjar köra
OM42B04SE
VA R N I N G
■Fördelning av last
● Överlasta inte bilen.
● Lasta inte bilen ojämnt.
Felaktig lastning kan försämra kontrollen över styrning och bromsning vil-
ket kan orsaka svåra eller livshotande skador.
■ Om du placerar last på takr äcket (i förekommande fall)
Observera följande säkerhetsanvisningar:
● Placera lasten så att vikten är jämnt fördelad mellan fram- och bakaxlarna.
● Om du lastar långa eller breda föremål får lasten aldrig överskrida bilens
totallängd eller -bredd. ( →Sid. 484)
● Kontrollera att lasten verkligen sitter fast på takräcket innan du börjar köra.
● När du lastar på taket blir naturligtvis bilens tyngdpunkt högre. Undvik
höga hastigheter, snabba starter, tvära svängar, hårda inbromsningar och
plötsliga manövrer, eftersom det kan leda till att du tappar kontrollen över
bilen eller att bilen välter, vilket kan leda till svåra eller livshotande skador.
● Om du kör länge på dåliga vägar eller med hög hastighet bör du stanna då
och då för att kontrollera att lasten inte rubbats.
● Lasten på takräcket får inte överskrida 85 kg.
OBSERVERA
■Om du placerar last på takräcket (i förekommande fall)
Var försiktig så att takluckans yta inte repas (i förekommande fall).
OM42B04SE.book Page 164 Wedne sday, September 7, 2016 1:34 AM

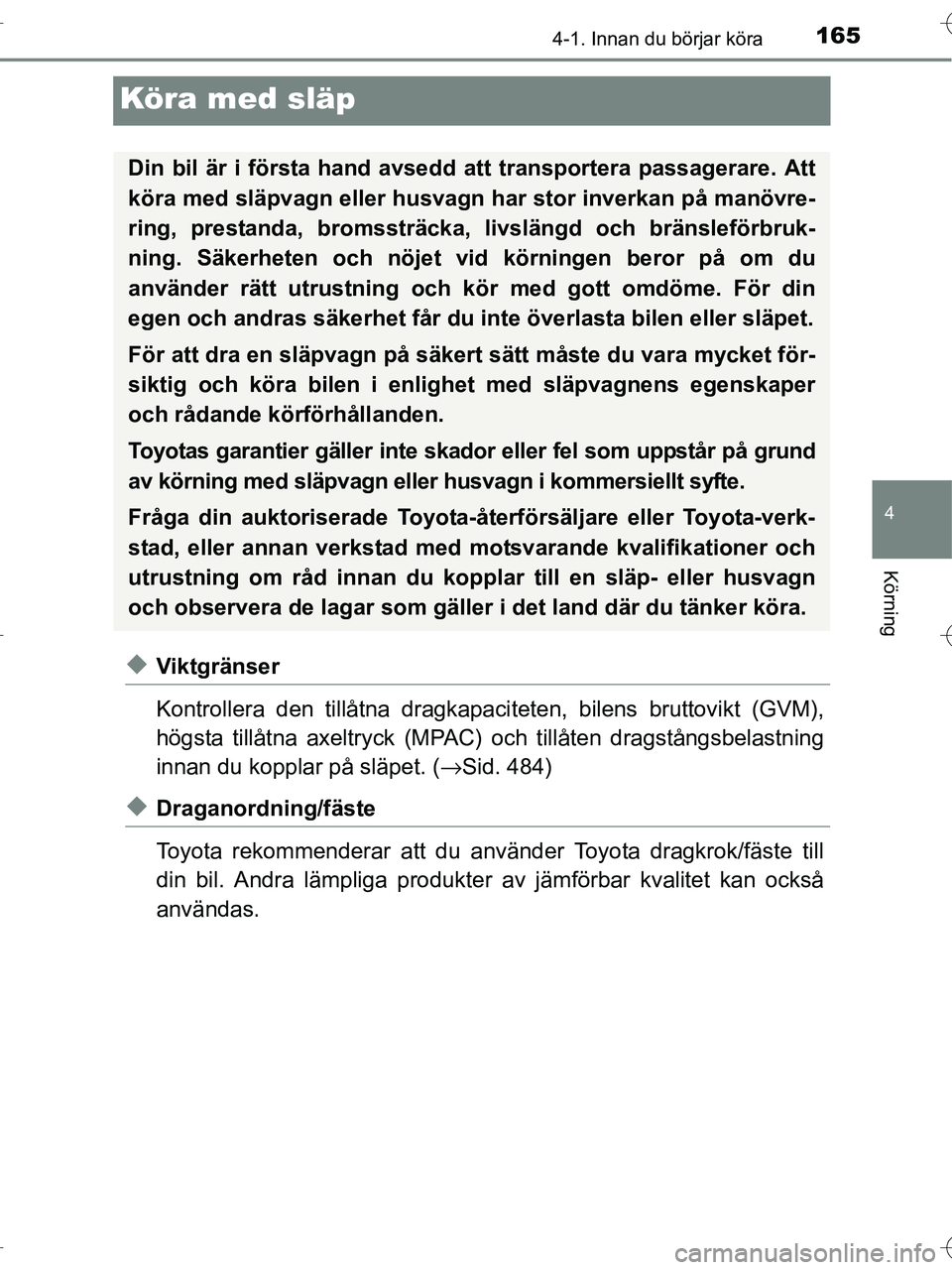

165
4
4-1. Innan du börjar köra
Körning
OM42B04SE
Köra med släp
◆Viktgränser
Kontrollera den tillåtna dragkapaciteten, bilens bruttovikt (GVM),
högsta tillåtna axeltryck (MPAC) och tillåt en dragstångsbelastning
innan du kopplar på släpet. (→ Sid. 484)
◆Draganordning/fäste
Toyota rekommenderar att du använder Toyota dragkrok/fäste till
din bil. Andra lämpliga produkter av jämförbar kvalitet kan också
användas.
Din bil är i första hand avsedd att transportera passagerare. Att
köra med släpvagn eller husvagn ha r stor inverkan på manövre-
ring, prestanda, bromssträcka, livslängd och bränsleförbruk-
ning. Säkerheten och nöjet vid körningen beror på om du
använder rätt utrustning och kör med gott omdöme. För din
egen och andras säkerhet får du inte överlasta bilen eller släpet.
För att dra en släpvagn på säkert sätt måste du vara mycket för-
siktig och köra bilen i enlighet med släpvagnens egenskaper
och rådande körförhållanden.
Toyotas garantier gäller inte skado r eller fel som uppstår på grund
av körning med släpvagn eller husvagn i kommersiellt syfte.
Fråga din auktoriserade Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning om råd innan du koppl ar till en släp- eller husvagn
och observera de lagar som gäller i det land där du tänker köra.
OM42B04SE.book Page 165 Wedne sday, September 7, 2016 1:34 AM

1664-1. Innan du börjar köra
OM42B04SE

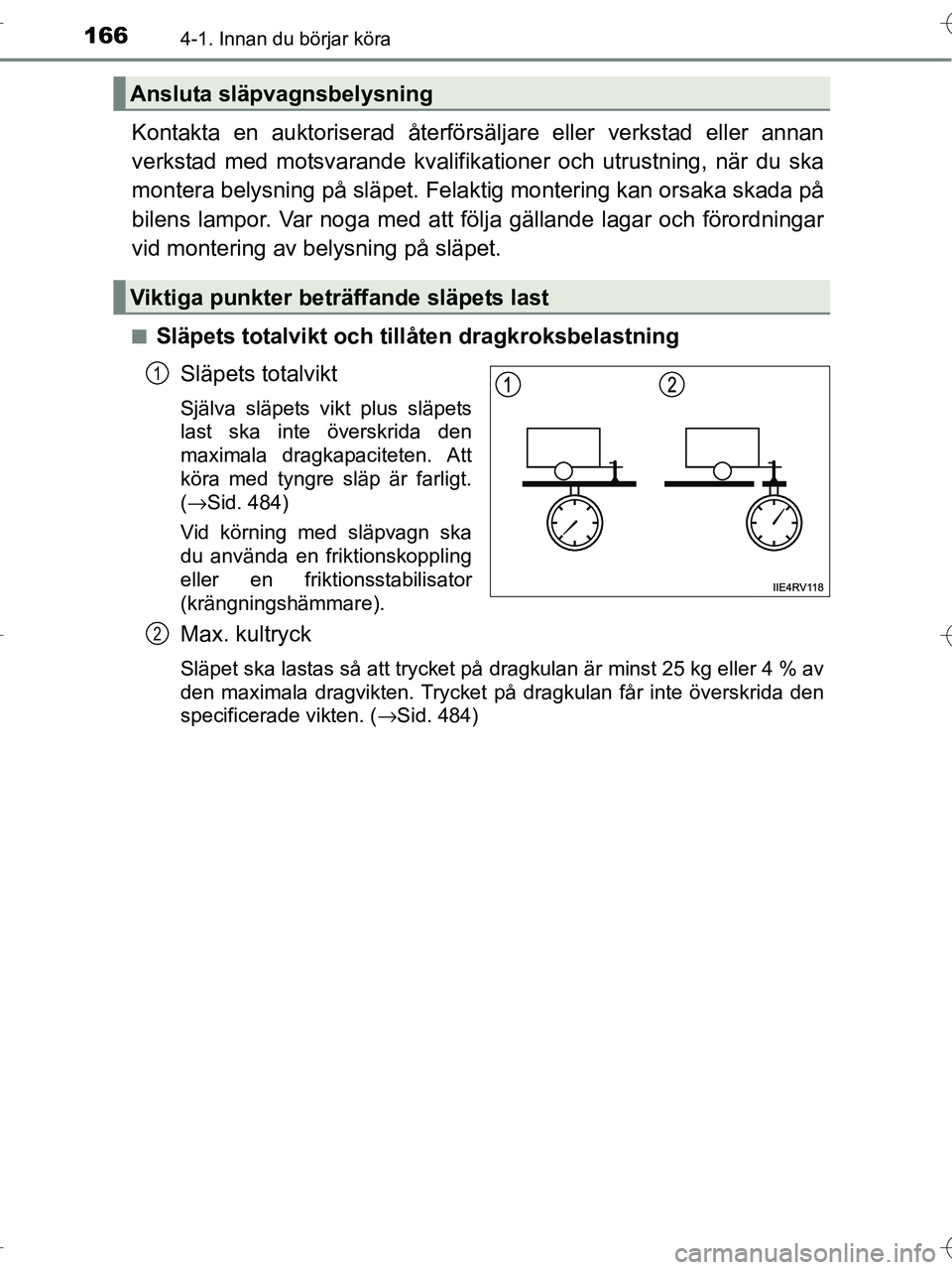

Kontakta en auktoriserad återförsäljare eller verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på
bilens lampor. Var noga med att följa gällande lagar och förordningar
vid montering av belysning på släpet.
■Släpets totalvikt och tillåten dragkroksbelastning
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragkapaciteten. Att
köra med tyngre släp är farligt.
(→Sid. 484)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Max. kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( →Sid. 484)
Ansluta släpvagnsbelysning
Viktiga punkter beträffande släpets last
1
2
OM42B04SE.book Page 166 Wedne sday, September 7, 2016 1:34 AM

1674-1. Innan du börjar köra
4
Körning
OM42B04SE■

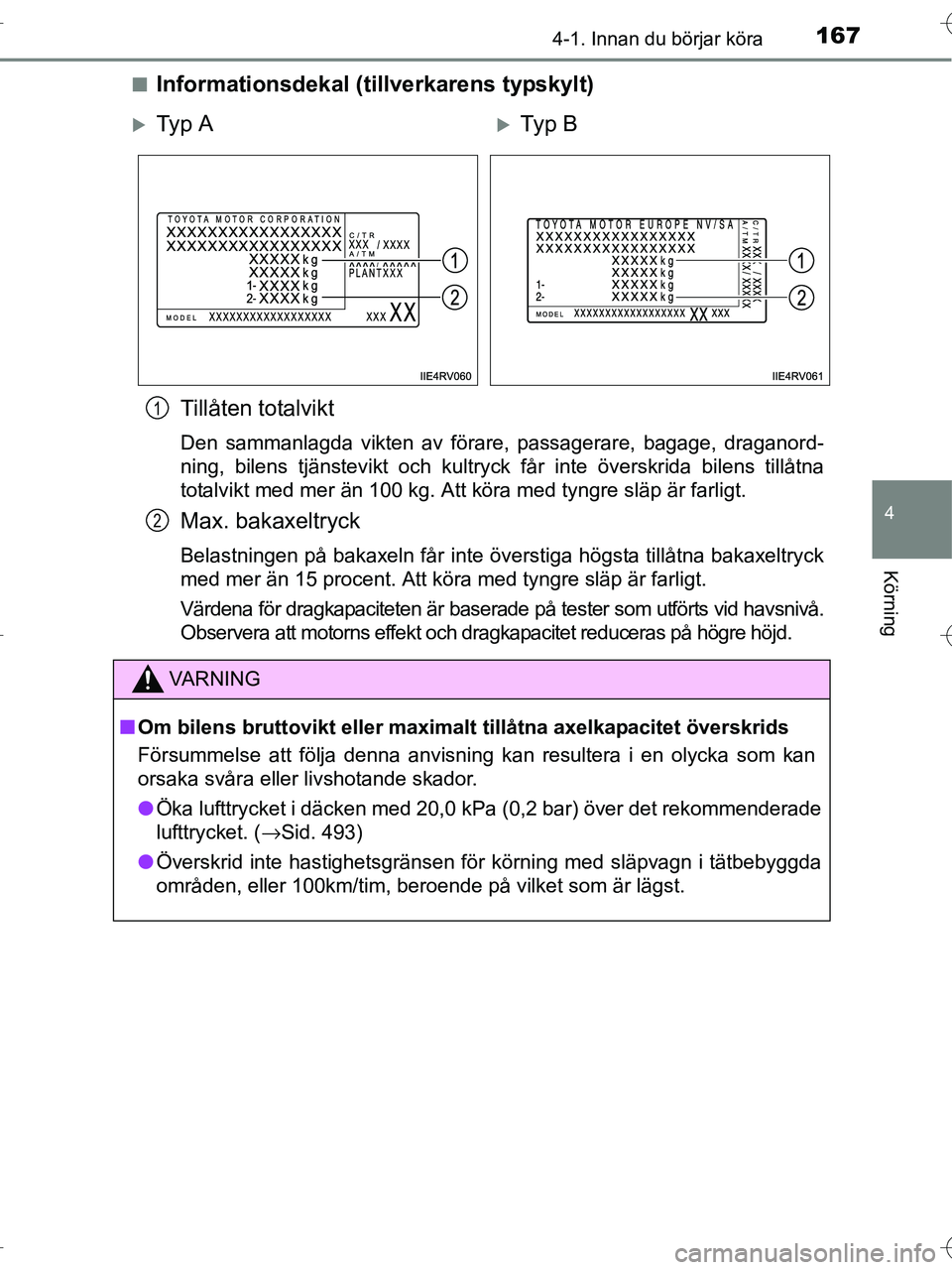

Informationsdekal (tillverkarens typskylt)
Tillåten totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna
totalvikt med mer än 100 kg. Att köra med tyngre släp är farlig\
t.
Max. bakaxeltryck
Belastningen på bakaxeln får inte överstiga högsta tillåtna bakaxeltryck
med mer än 15 procent. Att köra med tyngre släp är farligt.
Värdena för dragkapaciteten är baserade på tester som utförts vid havsnivå.
Observera att motorns effekt och dragkapacitet reduceras på högre höjd.
XTy p AXTy p B
VA R N I N G
■Om bilens bruttovikt eller maximalt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
● Öka lufttrycket i däcken med 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket. ( →Sid. 493)
● Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100km/tim, beroende på vilket som är lägst.
1
2
OM42B04SE.book Page 167 Wedne sday, September 7, 2016 1:34 AM

1684-1. Innan du börjar köra
OM42B04SE

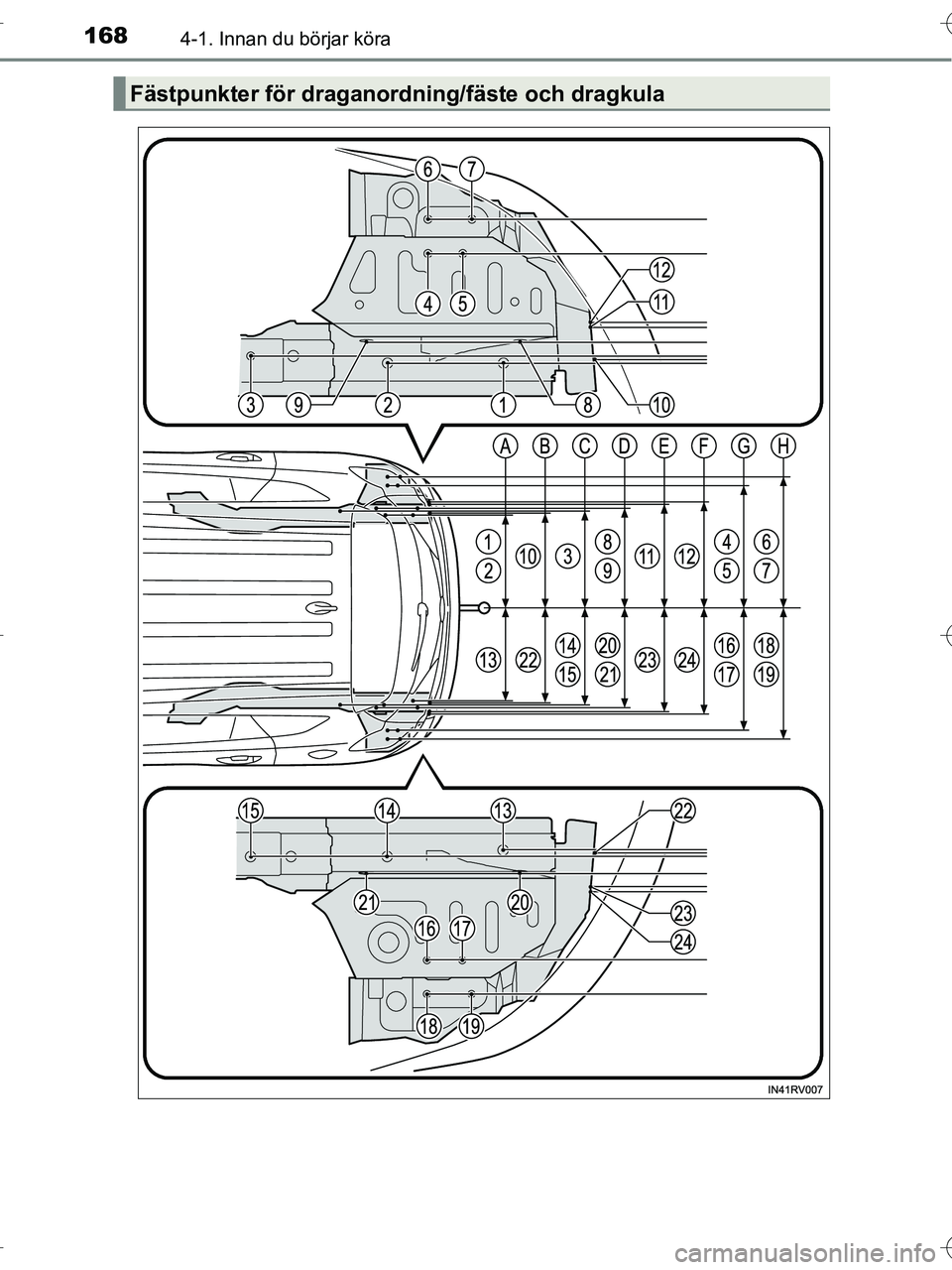

Fästpunkter för draganordning/fäste och dragkula
OM42B04SE.book Page 168 Wednesday, September 7, 2016 1:34 AM

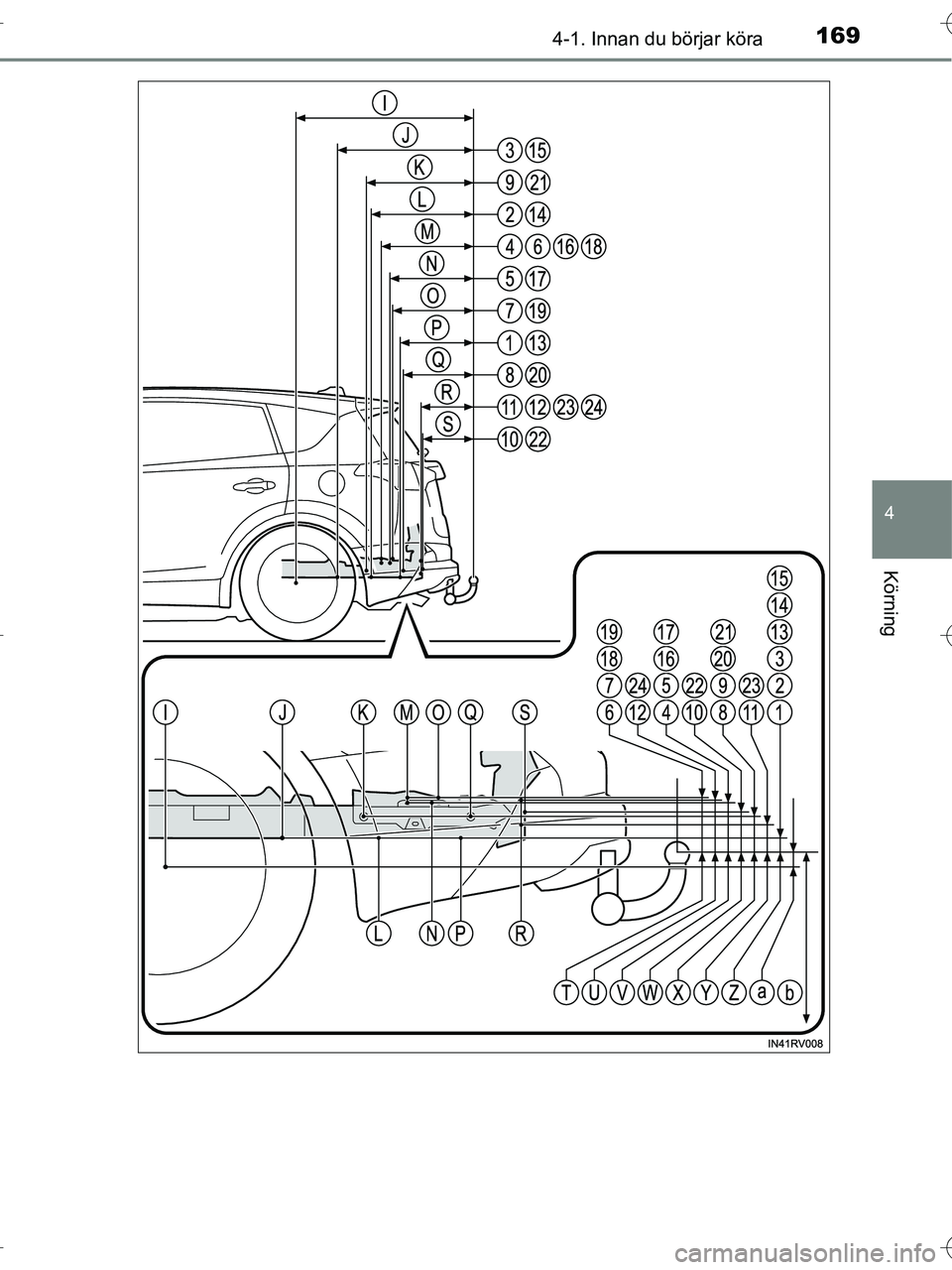

1694-1. Innan du börjar köra
4
Körning
OM42B04SE
OM42B04SE.book Page 169 Wednesday, September 7, 2016 1:34 AM

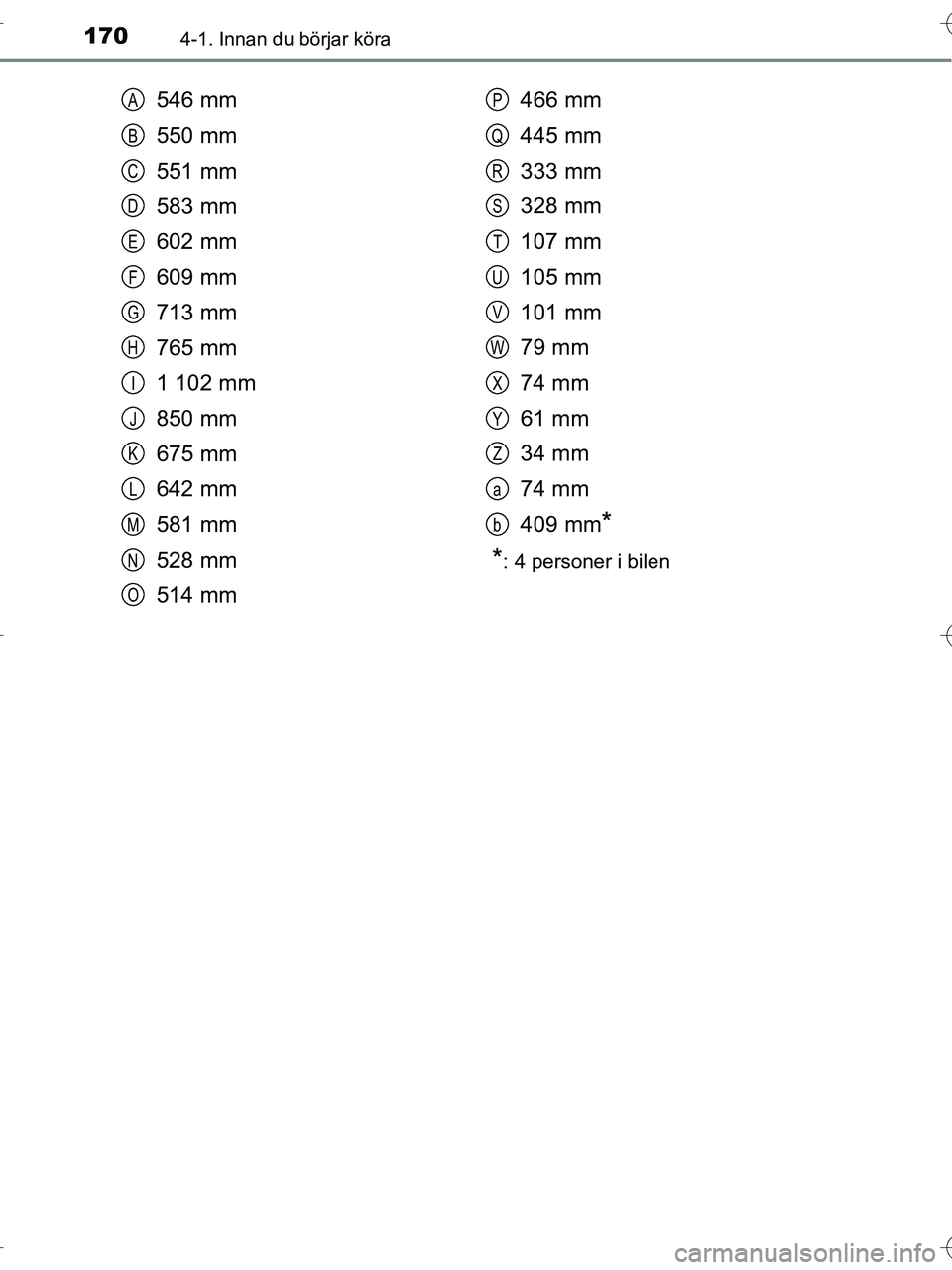

1704-1. Innan du börjar köra
OM42B04SE
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 personer i bilen
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42B04SE.book Page 170 Wedne sday, September 7, 2016 1:34 AM
