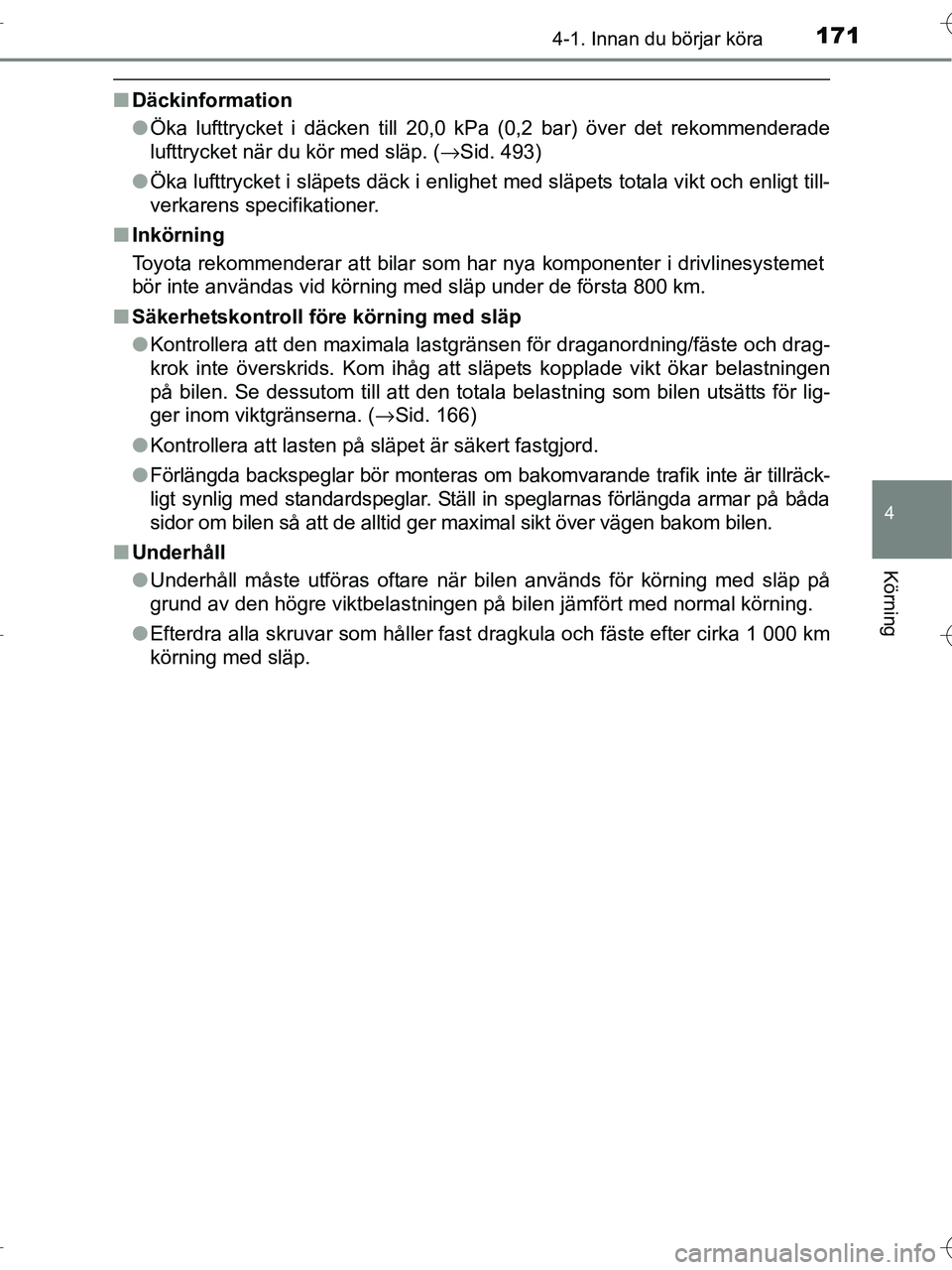

1714-1. Innan du börjar köra
4
Körning
OM42B04SE
■Däckinformation
●Öka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( →Sid. 493)
● Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
■ Inkörning
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas vid körning med släp under de första 800 km.
■ Säkerhetskontroll fö re körning med släp
● Kontrollera att den maximala lastgränsen för draganordning/fäste och drag-
krok inte överskrids. Kom ihåg att släpets kopplade vikt ökar belastningen
på bilen. Se dessutom till att den totala belastning som bilen utsätts för lig-
ger inom viktgränserna. ( →Sid. 166)
● Kontrollera att lasten på släpet är säkert fastgjord.
● Förlängda backspeglar bör monteras om bakomvarande trafik inte är tillräck-
ligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på båda
sidor om bilen så att de alltid ger maximal sikt över vägen bakom bilen.
■ Underhåll
●Underhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
● Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM42B04SE.book Page 171 Wedne sday, September 7, 2016 1:34 AM

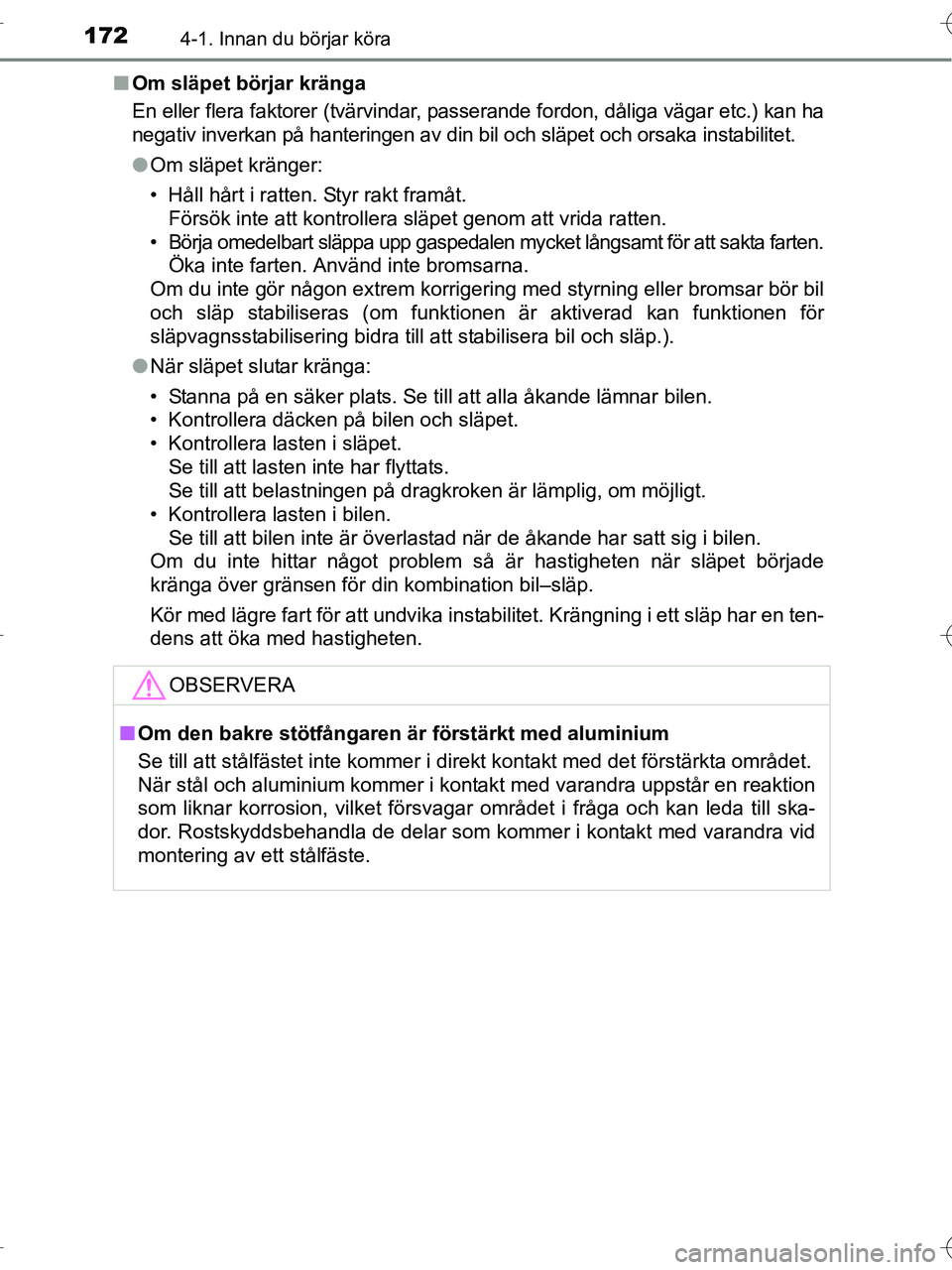

1724-1. Innan du börjar köra
OM42B04SE■
Om släpet börjar kränga
En eller flera faktorer (tvärvindar, passerande fordon, dåliga vägar etc.) kan ha
negativ inverkan på hanteringen av din bil och släpet och orsaka instabilitet.
●Om släpet kränger:
• Håll hårt i ratten. Styr rakt framåt.
Försök inte att kontrollera släpet genom att vrida ratten.
• Börja omedelbart släppa upp gaspedalen mycket långsamt för att sakta farten. Öka inte farten. Använd inte bromsarna.
Om du inte gör någon extrem korrigeri ng med styrning eller bromsar bör bil
och släp stabiliseras (om funktionen är aktiverad kan funktionen för
släpvagnsstabilisering bidra till att stabilisera bil och släp.).
● När släpet slutar kränga:
• Stanna på en säker plats. Se till att alla åkande lämnar bilen.
• Kontrollera däcken på bilen och släpet.
• Kontrollera lasten i släpet.
Se till att lasten inte har flyttats.
Se till att belastningen på dragkroken är lämplig, om möjlig\
t.
• Kontrollera lasten i bilen. Se till att bilen inte är överlastad när de åkande har satt sig i bilen.
Om du inte hittar något problem så är hastigheten när släpet började
kränga över gränsen för din kombination bil–släp.
Kör med lägre fart för att undvika instabilitet. Krängning i ett släp har en ten-
dens att öka med hastigheten.
OBSERVERA
■ Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det förstärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till\
ska-
dor. Rostskyddsbehandla de delar som kommer i kontakt med varandra vid
montering av ett stålfäste.
OM42B04SE.book Page 172 Wedne sday, September 7, 2016 1:34 AM

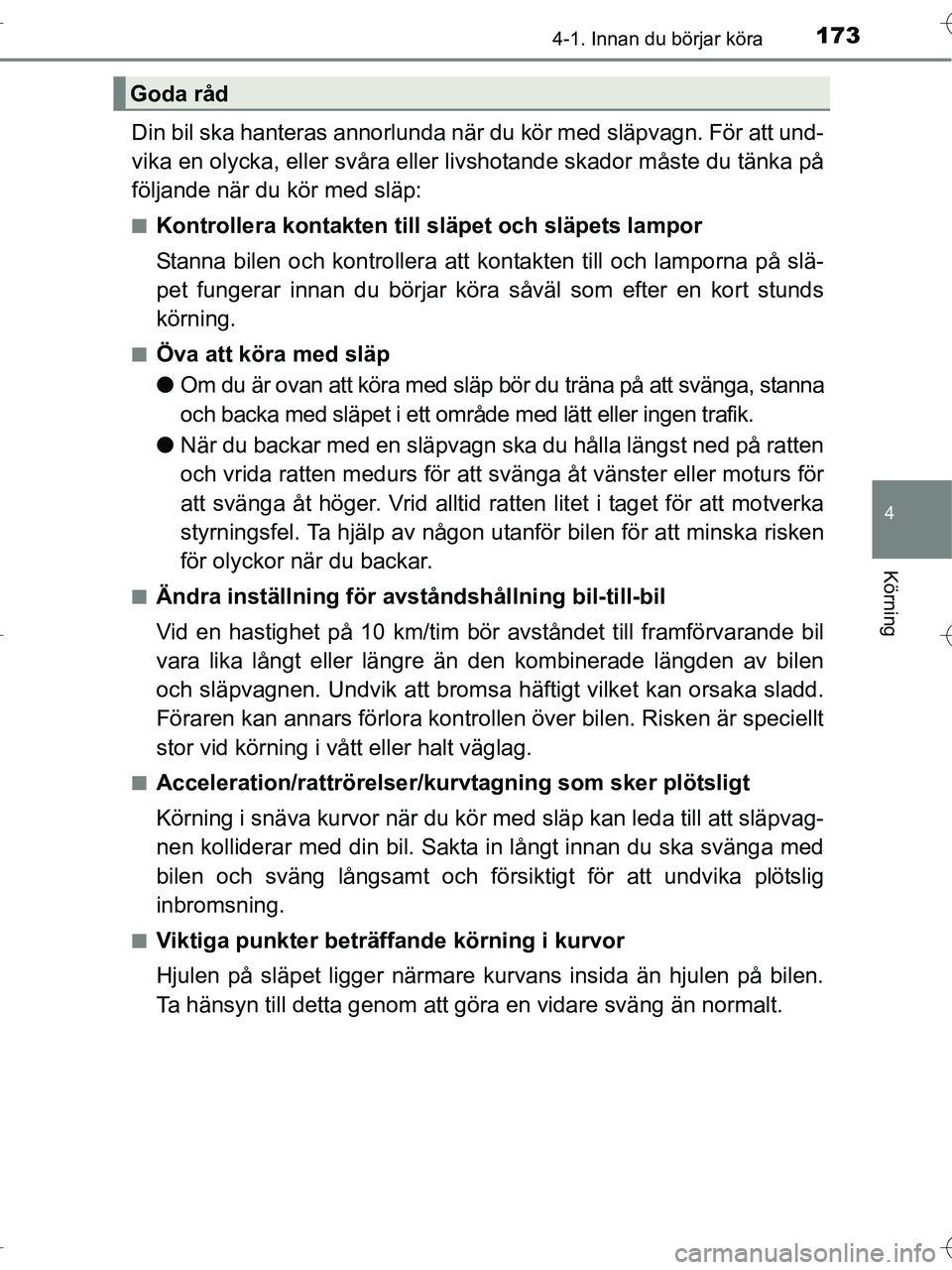

1734-1. Innan du börjar köra
4
Körning
OM42B04SE
Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
■Kontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på slä-
pet fungerar innan du börjar köra såväl som efter en kort stunds
körning.
■Öva att köra med släp
● Om du är ovan att köra med släp bör du träna på att svänga, stanna
och backa med släpet i ett område med lätt eller ingen trafik.
● När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
■Ändra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
■Acceleration/rattrörelser/kur vtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och förs iktigt för att undvika plötslig
inbromsning.
■Viktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta g enom att göra en vidare sväng än normalt.
Goda råd
OM42B04SE.book Page 173 Wedne sday, September 7, 2016 1:34 AM

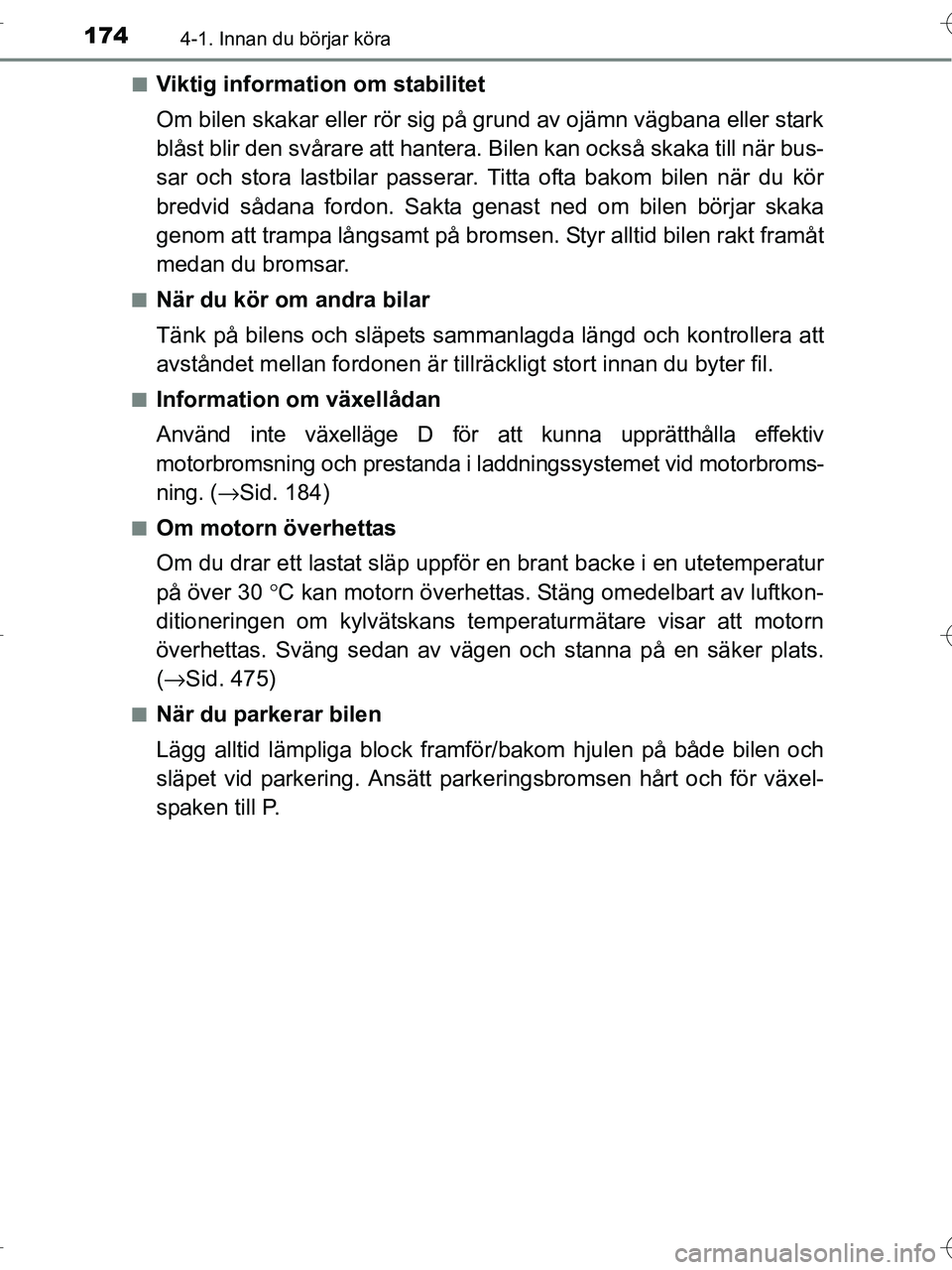

1744-1. Innan du börjar köra
OM42B04SE■
Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör
bredvid sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
■När du kör om andra bilar
Tänk på bilens och släpets sammanlagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
■Information om växellådan
Använd inte växelläge D för att kunna upprätthålla effektiv
motorbromsning och prestanda i laddningssystemet vid motorbroms- ning. ( →Sid. 184)
■Om motorn överhettas
Om du drar ett lastat släp uppfö r en brant backe i en utetemperatur
på över 30 °C kan motorn överhettas. Stäng omedelbart av luftkon-
ditioneringen om kylvätskans temp eraturmätare visar att motorn
överhettas. Sväng sedan av vägen och stanna på en säker plats.
( → Sid. 475)
■När du parkerar bilen
Lägg alltid lämpliga block framför/ bakom hjulen på både bilen och
släpet vid parkering. Ansätt pa rkeringsbromsen hårt och för växel-
spaken till P.
OM42B04SE.book Page 174 Wedne sday, September 7, 2016 1:34 AM

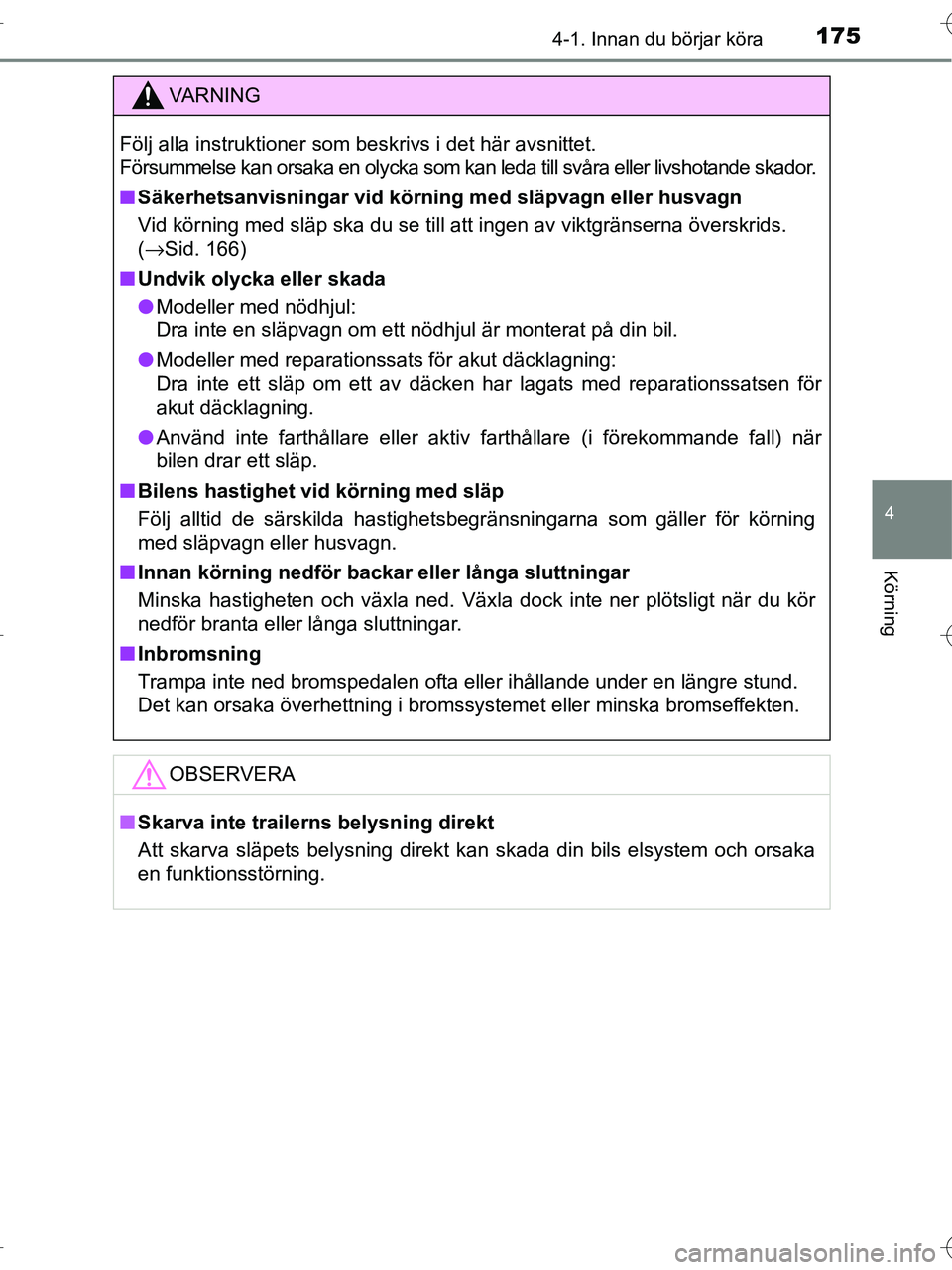

1754-1. Innan du börjar köra
4
Körning
OM42B04SE
VA R N I N G
Följ alla instruktioner som beskrivs i det här avsnittet.
Försummelse kan orsaka en olycka som kan leda till svåra eller livshotande skador.
■Säkerhetsanvisningar vid körn ing med släpvagn eller husvagn
Vid körning med släp ska du se till att ingen av viktgränserna överskrids.
( →Sid. 166)
■ Undvik olycka eller skada
● Modeller med nödhjul:
Dra inte en släpvagn om ett nödhjul är monterat på din bil.
● Modeller med reparationssats för akut däcklagning:
Dra inte ett släp om ett av däcken har lagats med reparationssatsen för
akut däcklagning.
● Använd inte farthållare eller aktiv farthållare (i förekomm\
ande fall) när
bilen drar ett släp.
■ Bilens hastighet vid körning med släp
Följ alltid de särskilda hastighetsbegränsningarna som gäller för körning
med släpvagn eller husvagn.
■ Innan körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
■ Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre stund.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OBSERVERA
■Skarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan skada din bils elsystem och orsaka
en funktionsstörning.
OM42B04SE.book Page 175 Wedne sday, September 7, 2016 1:34 AM

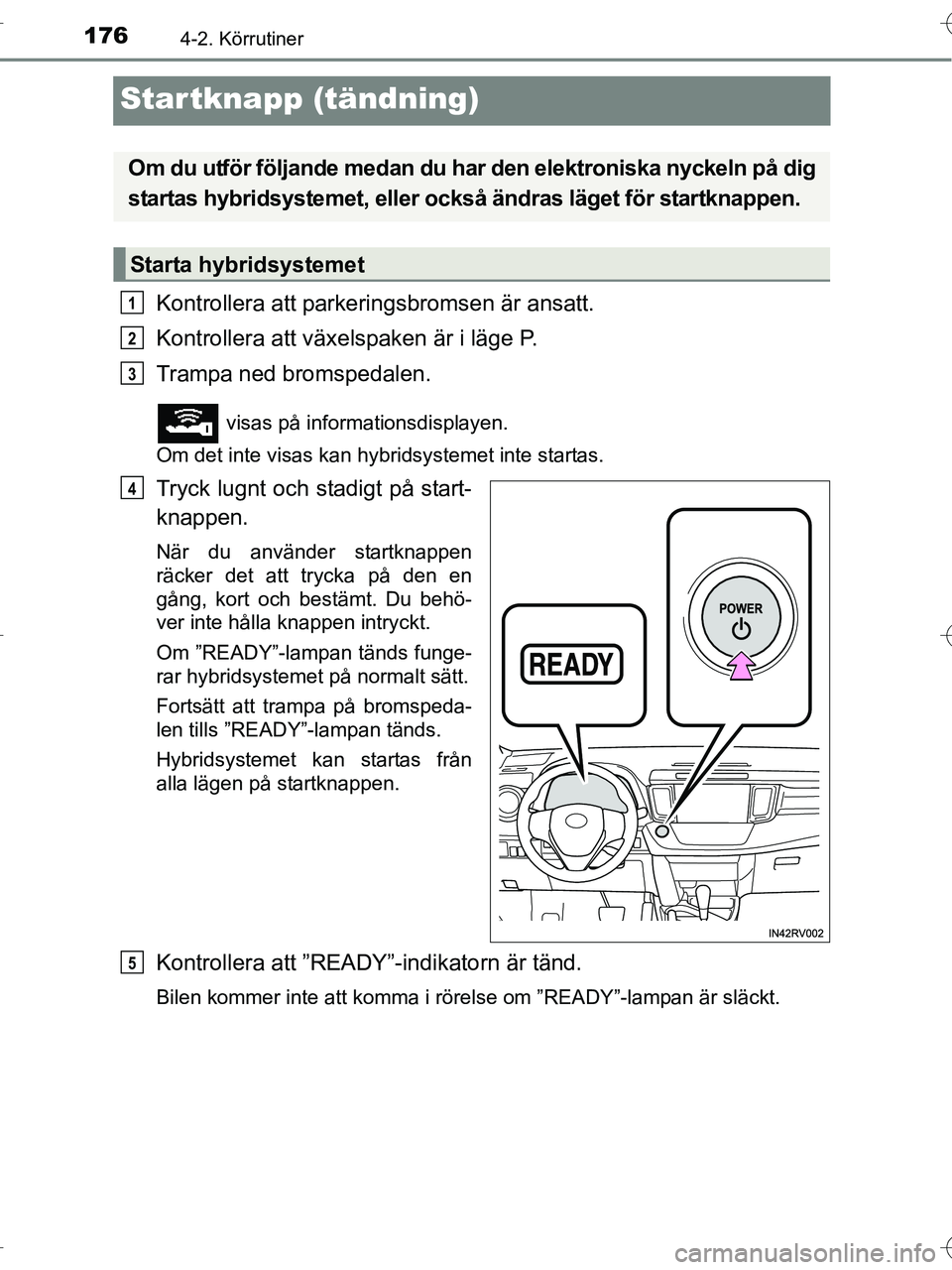

1764-2. Körrutiner
OM42B04SE
Startknapp (tändning)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i läge P.
Trampa ned bromspedalen.
visas på informationsdisplayen.
Om det inte visas kan hybridsystemet inte startas.
Tryck lugnt och stadigt på start-
knappen.
När du använder startknappen
räcker det att trycka på den en
gång, kort och bestämt. Du behö-
ver inte hålla knappen intryckt.
Om ”READY”-lampan tänds funge-
rar hybridsystemet på normalt sätt.
Fortsätt att trampa på bromspeda-
len tills ”READY”-lampan tänds.
Hybridsystemet kan startas från
alla lägen på startknappen.
Kontrollera att ”READY ”-indikatorn är tänd.
Bilen kommer inte att komma i röre lse om ”READY”-lampan är släckt.
Om du utför följande medan du har den elektroniska nyckeln på dig
startas hybridsystemet, eller också ändras läget för startknappen.
Starta hybridsystemet
1
2
3
4
5
OM42B04SE.book Page 176 Wednesday, September 7, 2016 1:34 AM

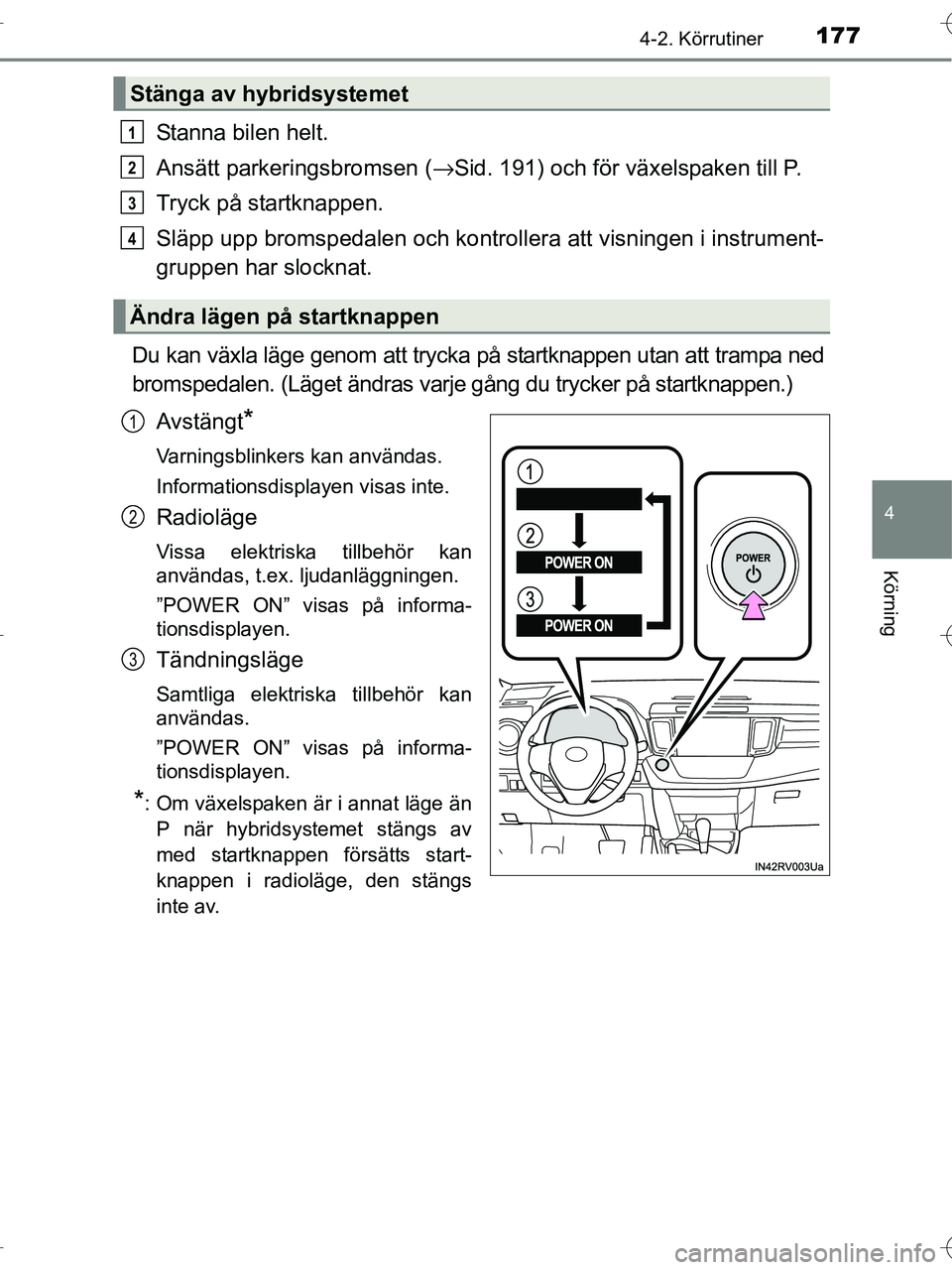

1774-2. Körrutiner
4
Körning
OM42B04SE
Stanna bilen helt.
Ansätt parkeringsbromsen (→Sid. 191) och för växelspaken till P.
Tryck på startknappen.
Släpp upp bromspedalen och kontro llera att visningen i instrument-
gruppen har slocknat.
Du kan växla läge genom att trycka på startknappen utan att trampa ned
bromspedalen. (Läget ändras varje gång du trycker på startknappen.) Avstängt
*
Varningsblinkers kan användas.
Informationsdisplayen visas inte.
Radioläge
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”POWER ON” visas på informa-
tionsdisplayen.
Tändningsläge
Samtliga elektriska tillbehör kan
användas.
”POWER ON” visas på informa-
tionsdisplayen.
*: Om växelspaken är i annat läge änP när hybridsystemet stängs av
med startknappen försätts start-
knappen i radioläge, den stängs
inte av.
Stänga av hybridsystemet
Ändra lägen på startknappen
1
2
3
4
1
2
3
OM42B04SE.book Page 177 Wedne sday, September 7, 2016 1:34 AM

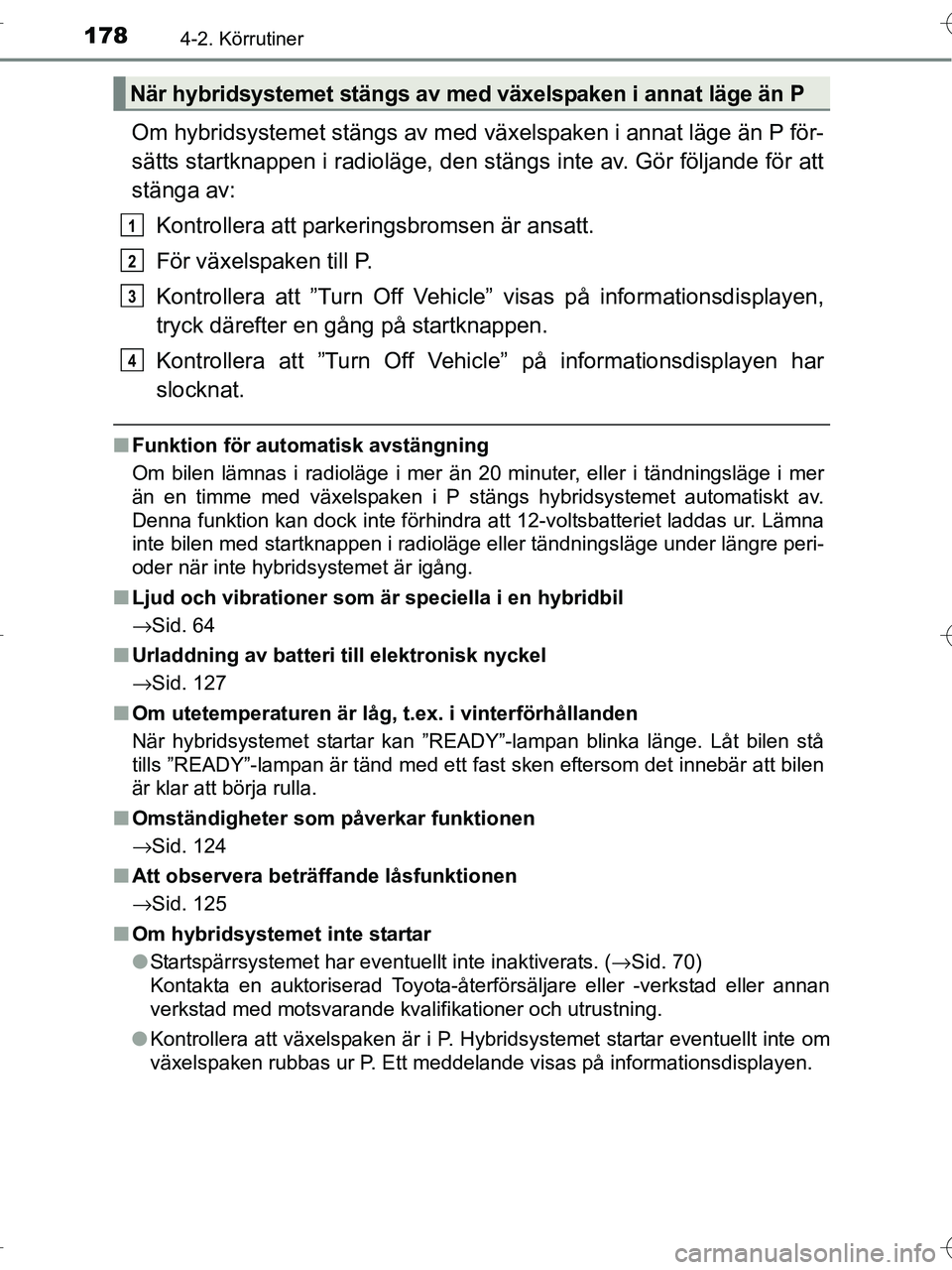

1784-2. Körrutiner
OM42B04SE
Om hybridsystemet stängs av med växelspaken i annat läge än P för-
sätts startknappen i radioläge, den stängs inte av. Gör följande för att
stänga av:Kontrollera att parkeringsbromsen är ansatt.
För växelspaken till P.
Kontrollera att ”Turn Off Vehicle” visas på informationsdisplayen,
tryck därefter en gång på startknappen.
Kontrollera att ”Turn Off Vehicl e” på informationsdisplayen har
slocknat.
■ Funktion för auto matisk avstängning
Om bilen lämnas i radioläge i mer än 20 minuter, eller i tändningsläge i mer
än en timme med växelspaken i P stängs hybridsystemet automatiskt av.
Denna funktion kan dock inte förhindra att 12-voltsbatteriet laddas ur. Lämna
inte bilen med startknappen i radioläge eller tändningsläge under längre peri-
oder när inte hybridsystemet är igång.
■ Ljud och vibrationer som är speciella i en hybridbil
→Sid. 64
■ Urladdning av batteri till elektronisk nyckel
→Sid. 127
■ Om utetemperaturen är låg, t.ex. i vinterförhållanden
När hybridsystemet startar kan ”READY”-lampan blinka länge. Låt bilen stå
tills ”READY”-lampan är tänd med ett fast sken eftersom det innebär att bilen
är klar att börja rulla.
■ Omständigheter som påverkar funktionen
→Sid. 124
■ Att observera beträffande låsfunktionen
→Sid. 125
■ Om hybridsystemet inte startar
●Startspärrsystemet har eventuellt inte inaktiverats. ( →Sid. 70)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Kontrollera att växelspaken är i P. Hybridsystemet startar eventuellt inte om
växelspaken rubbas ur P. Ett meddelande visas på informationsdisplayen.
När hybridsystemet stängs av med växelspaken i annat läge än P
1
2
3
4
OM42B04SE.book Page 178 Wedne sday, September 7, 2016 1:34 AM

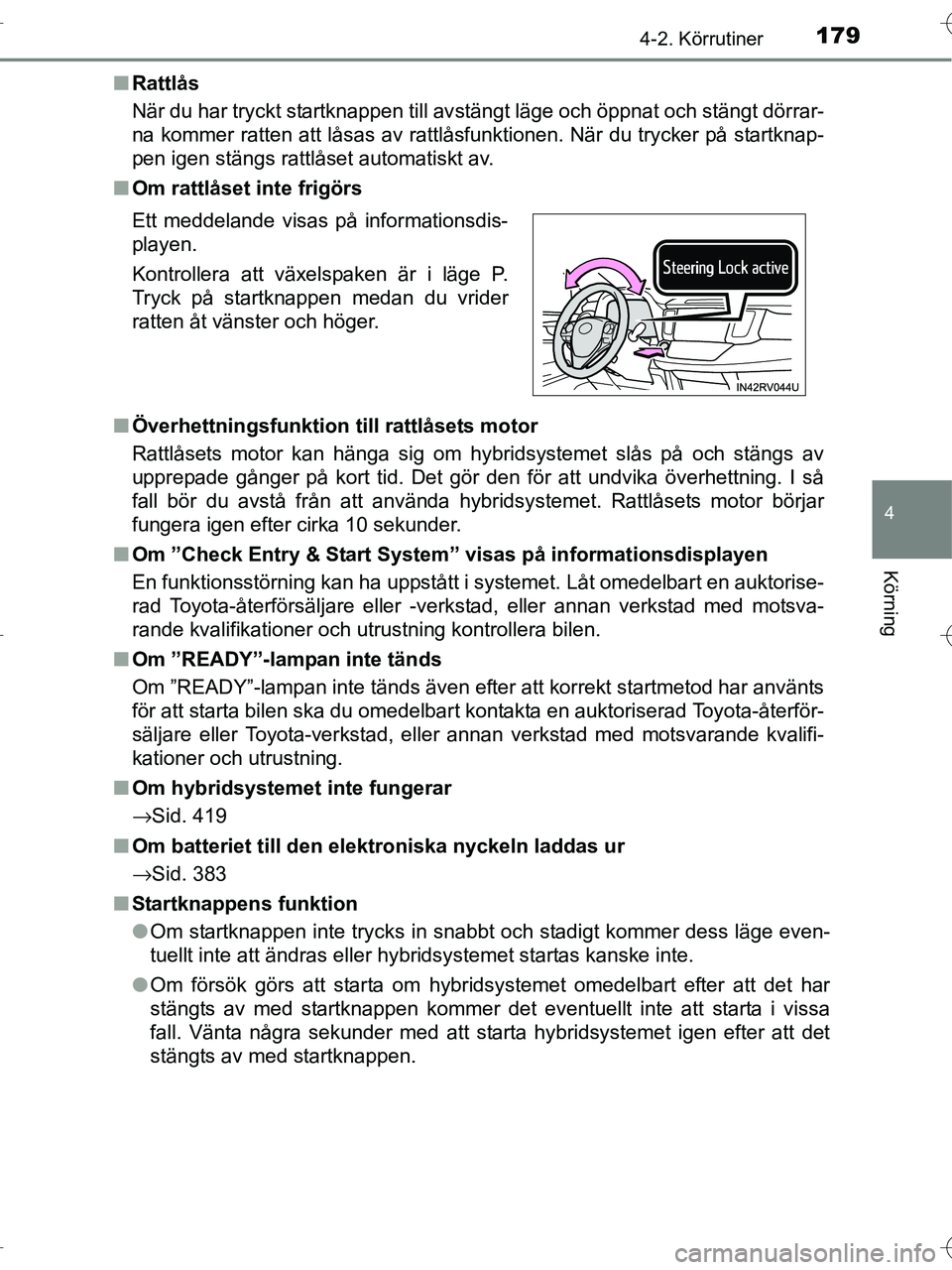

1794-2. Körrutiner
4
Körning
OM42B04SE■
Rattlås
När du har tryckt startknappen till avstängt läge och öppnat och stängt dörrar-
na kommer ratten att låsas av rattlåsfunktionen. När du trycker på startknap-
pen igen stängs rattlåset automatiskt av.
■ Om rattlåset inte frigörs
■ Överhettningsfunktion till rattlåsets motor
Rattlåsets motor kan hänga sig om hybridsystemet slås på och stängs av
upprepade gånger på kort tid. Det gör den för att undvika överhettning. I så
fall bör du avstå från att använda hybridsystemet. Rattlåsets motor börjar
fungera igen efter cirka 10 sekunder.
■ Om ”Check Entry & Start System ” visas på informationsdisplayen
En funktionsstörning kan ha uppstått i systemet. Låt omedelbart en auktorise-
rad Toyota-återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
■ Om ”READY”-lampan inte tänds
Om ”READY”-lampan inte tänds även efter att korrekt startmetod har använts
för att starta bilen ska du omedelbart kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
■ Om hybridsystemet inte fungerar
→Sid. 419
■ Om batteriet till den elektroniska nyckeln laddas ur
→Sid. 383
■ Startknappens funktion
●Om startknappen inte trycks in snabbt och stadigt kommer dess läge even-
tuellt inte att ändras eller hybridsystemet startas kanske inte.
● Om försök görs att starta om hybridsystemet omedelbart efter att det har
stängts av med startknappen kommer det eventuellt inte att starta i vissa
fall. Vänta några sekunder med att starta hybridsystemet igen efter att det
stängts av med startknappen.
Ett meddelande visas på informationsdis-
playen.
Kontrollera att växelspaken är i läge P.
Tryck på startknappen medan du vrider
ratten åt vänster och höger.
OM42B04SE.book Page 179 Wedne
sday, September 7, 2016 1:34 AM

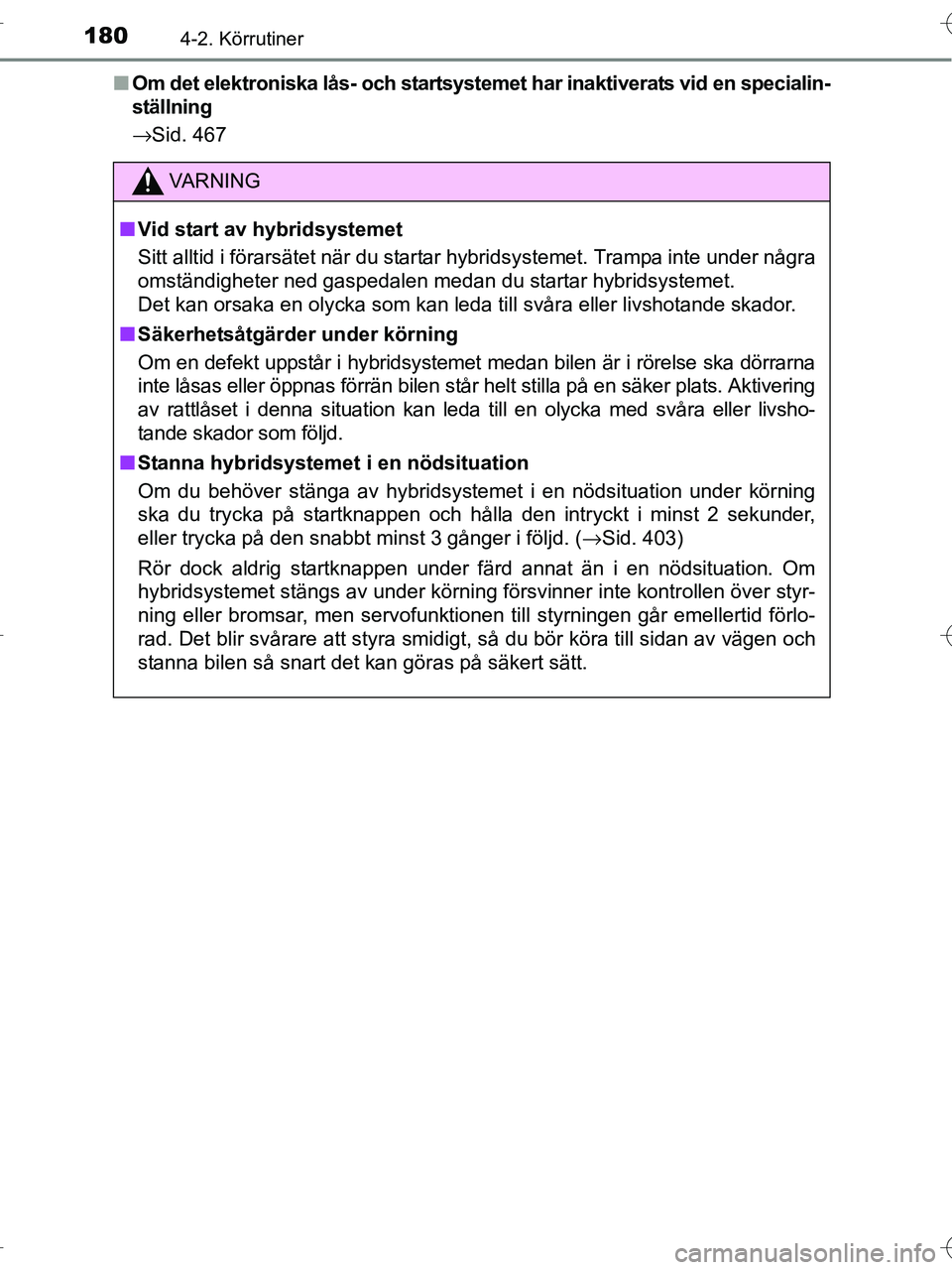

1804-2. Körrutiner
OM42B04SE■
Om det elektroniska lås- och startsyst emet har inaktiverats vid en specialin-
ställning
→Sid. 467
VA R N I N G
■ Vid start av hybridsystemet
Sitt alltid i förarsätet när du startar hybridsystemet. Trampa inte under några
omständigheter ned gaspedalen medan du startar hybridsystemet.
Det kan orsaka en olycka som kan leda till svåra eller livshotande skador.
■ Säkerhetsåtgärder under körning
Om en defekt uppstår i hybridsystemet medan bilen är i rörelse ska dörrarna
inte låsas eller öppnas förrän bilen står helt stilla på en säker plats. Aktivering
av rattlåset i denna situation kan leda till en olycka med svåra eller livsho-
tande skador som följd.
■ Stanna hybridsystemet i en nödsituation
Om du behöver stänga av hybridsystemet i en nödsituation under körning
ska du trycka på startknappen och hålla den intryckt i minst 2 sekunder,
eller trycka på den snabbt minst 3 gånger i följd. ( →Sid. 403)
Rör dock aldrig startknappen under färd annat än i en nödsituation. Om
hybridsystemet stängs av under körning försvinner inte kontrollen över styr-
ning eller bromsar, men servofunktionen till styrningen går emellertid förlo-
rad. Det blir svårare att styra smidigt, så du bör köra till sidan av vägen och
stanna bilen så snart det kan göras på säkert sätt.
OM42B04SE.book Page 180 Wedne sday, September 7, 2016 1:34 AM
