2714-5. Använda förarstödssystemen
4
Körning
OM42B04SE
VA R N I N G
■Hantera radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
● Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
ytan om sensorn eller den omgivande ytan har utsatts för en kraftig stöt.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i annan färg än en officiell färg från Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena.
OM42B04SE.book Page 271 Wedne sday, September 7, 2016 1:34 AM

2724-5. Använda förarstödssystemen
OM42B04SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnaren, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
OM42B04SE.book Page 272 Wedne sday, September 7, 2016 1:34 AM

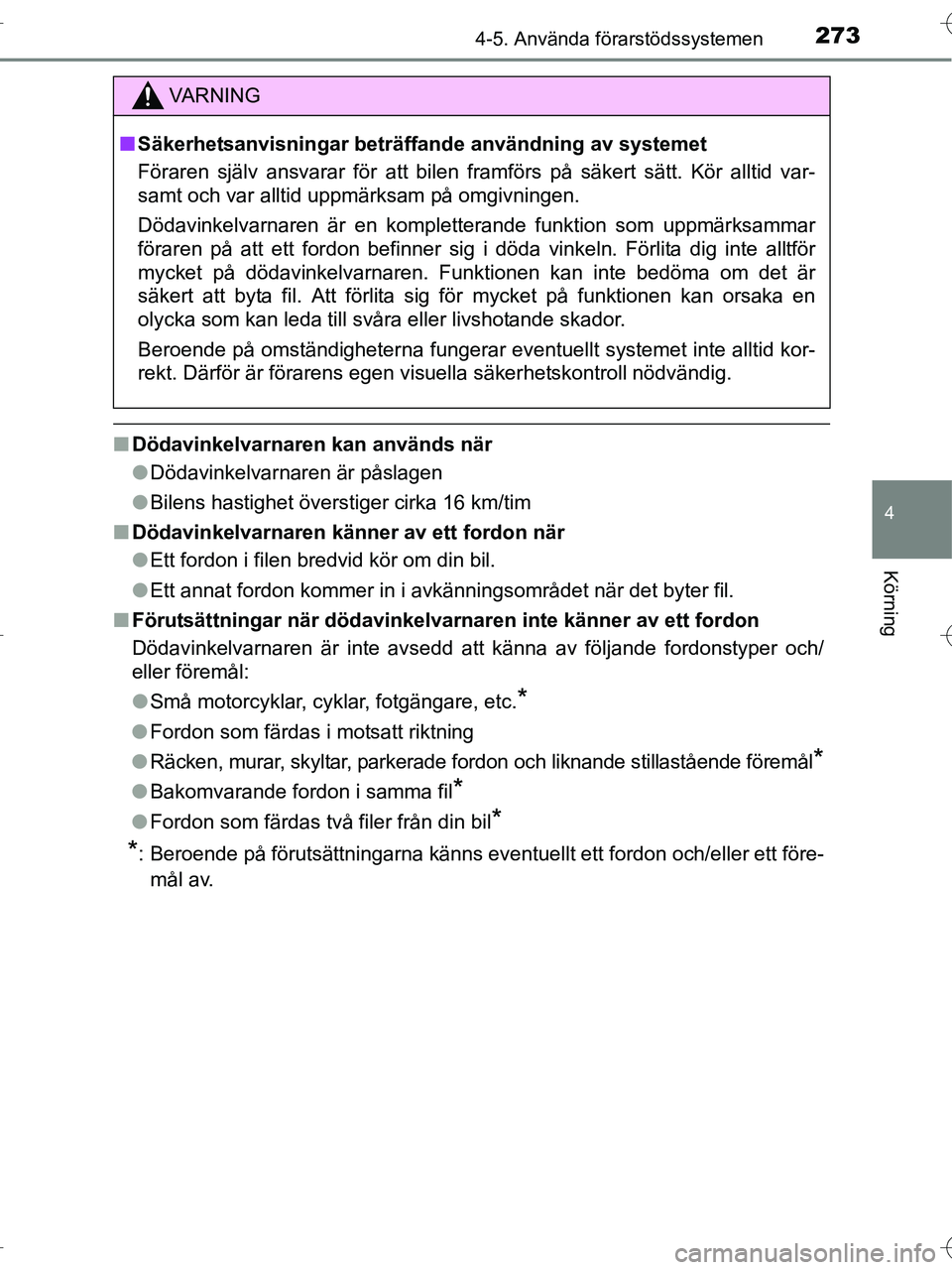

2734-5. Använda förarstödssystemen
4
Körning
OM42B04SE
■Dödavinkelvarnaren kan används när
●Dödavinkelvarnaren är påslagen
● Bilens hastighet överstiger cirka 16 km/tim
■ Dödavinkelvarnaren känner av ett fordon när
●Ett fordon i filen bredvid kör om din bil.
● Ett annat fordon kommer in i avkänningsområdet när det byter fi\
l.
■ Förutsättningar när dödavinkelvarnaren inte känner av ett fordon
Dödavinkelvarnaren är inte avsedd att känna av följande fordonstyper och/
eller föremål:
●Små motorcyklar, cyklar, fotgängare, etc.
*
●Fordon som färdas i motsatt riktning
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Bakomvarande fordon i samma fil*
●Fordon som färdas två filer från din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
VA R N I N G
■ Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Dödavinkelvarnaren är en kompletterande funktion som uppmärksammar
föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte alltför
mycket på dödavinkelvarnaren. Funktionen kan inte bedöma om det är
säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42B04SE.book Page 273 Wedne sday, September 7, 2016 1:34 AM

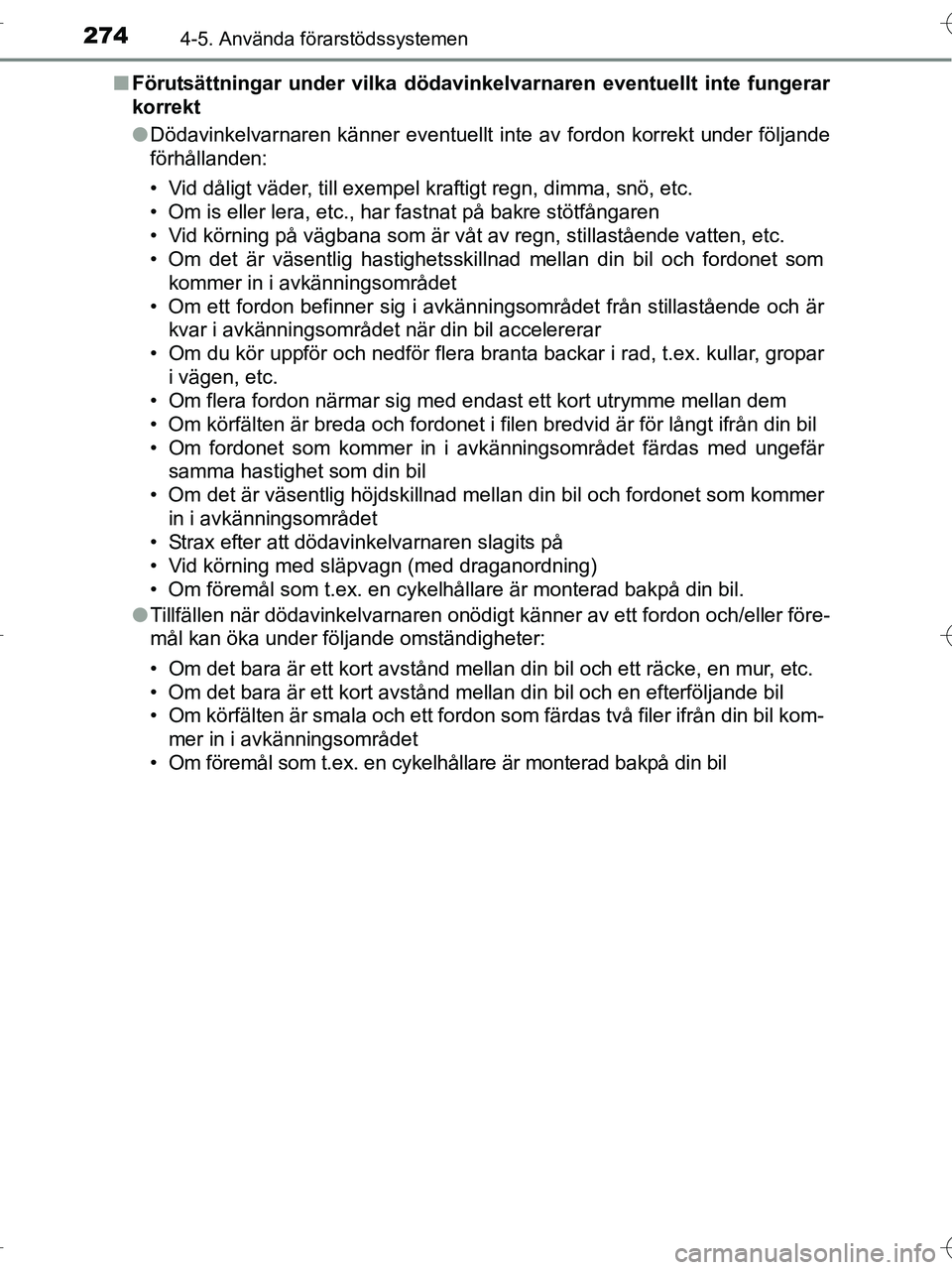

2744-5. Använda förarstödssystemen
OM42B04SE■
Förutsättningar under vilka dödavin kelvarnaren eventuellt inte fungerar
korrekt
● Dödavinkelvarnaren känner eventuellt inte av fordon korrekt under följande
förhållanden:
• Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
• Om is eller lera, etc., har fastnat på bakre stötfångaren
• Vid körning på vägbana som är våt av regn, stillastående vatten, etc.
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som
kommer in i avkänningsområdet
• Om ett fordon befinner sig i avkänningsområdet från stillastå\
ende och är kvar i avkänningsområdet när din bil accelererar
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, gropar i vägen, etc.
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om körfälten är breda och fordonet i filen bredvid är för lå\
ngt ifrån din bil
• Om fordonet som kommer in i avkänningsområdet färdas med ungefär samma hastighet som din bil
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Strax efter att dödavinkelvarnaren slagits på
• Vid körning med släpvagn (med draganordning)
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil.
● Tillfällen när dödavinkelvarnaren onödigt känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om det bara är ett kort avstånd mellan din bil och ett räcke, en mur, etc.
• Om det bara är ett kort avstånd mellan din bil och en efterföljande bil
• Om körfälten är smala och ett fordon som färdas två filer ifrån din bil kom-
mer in i avkänningsområdet
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil
OM42B04SE.book Page 274 Wedne sday, September 7, 2016 1:34 AM

2754-5. Använda förarstödssystemen
4
Körning
OM42B04SE
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan
känna av andra fordon som närmar sig bakifrån till höger eller vänster om
bilen. Systemet innehåller radarsensorer som uppmärksammar föraren
på andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
Backvarnare för korsande trafik, funktion
Fordon som närmar sigAvkänningsområden12
VA R N I N G
■Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc är i närheten innan du börjar backa. Försummel-
se kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42B04SE.book Page 275 Wedne sday, September 7, 2016 1:34 AM

2764-5. Använda förarstödssystemen
OM42B04SE
Områdena där fordon kan kännas av beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärksam-
ma på snabbare fordon längre bort.
Exempel:
■Backvarnaren för korsande trafik aktiveras när
●Dödavinkelvarnaren är påslagen.
● Växelspaken är i R.
● Bilens hastighet är lägre än ca 8 km/tim.
● Hastigheten för fordonet som närmar sig är mellan cirka 8 och 2\
8 km/tim.
Backvarnare för korsande trafik, avkänningsområden
Fordon som närmar sigHastighetUngefärlig
varselsträcka
Snabb28 km/tim20 m
Långsam8 km/tim5,5 m
1
OM42B04SE.book Page 276 Wedne sday, September 7, 2016 1:34 AM

2774-5. Använda förarstödssystemen
4
Körning
OM42B04SE■
Omständigheter när backvarnaren för korsande trafik inte känner av ett
fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordonstyper
och/eller föremål.
● Små motorcyklar, cyklar, fotgängare, etc.
*
●Fordon som närmar sig rakt bakifrån
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parkeringsplatser bredvid din bil
*
●Fordon som backar in i parkeringsplatsen bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
■ Omständigheter när backvarnaren för korsande trafik eventuellt inte
fungerar på rätt sätt
Backvarnaren för korsande trafik känner eventuellt inte av fordon under föl-
jande omständigheter:
● Om is eller lera, etc., har fastnat på bakre stötfångaren
● Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
● Om flera fordon ständigt närmar sig
● Parkering i trubbig vinkel
● Om ett fordon närmar sig med hög fart
● Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
● Strax efter att dödavinkelvarnaren slagits på
● Strax efter att motorn startats med dödavinkelvarnaren inställd i aktivt läge
● Vid körning med släp
● Fordon som sensorerna inte kan känna
av på grund av hinder
OM42B04SE.book Page 277 Wedne sday, September 7, 2016 1:34 AM

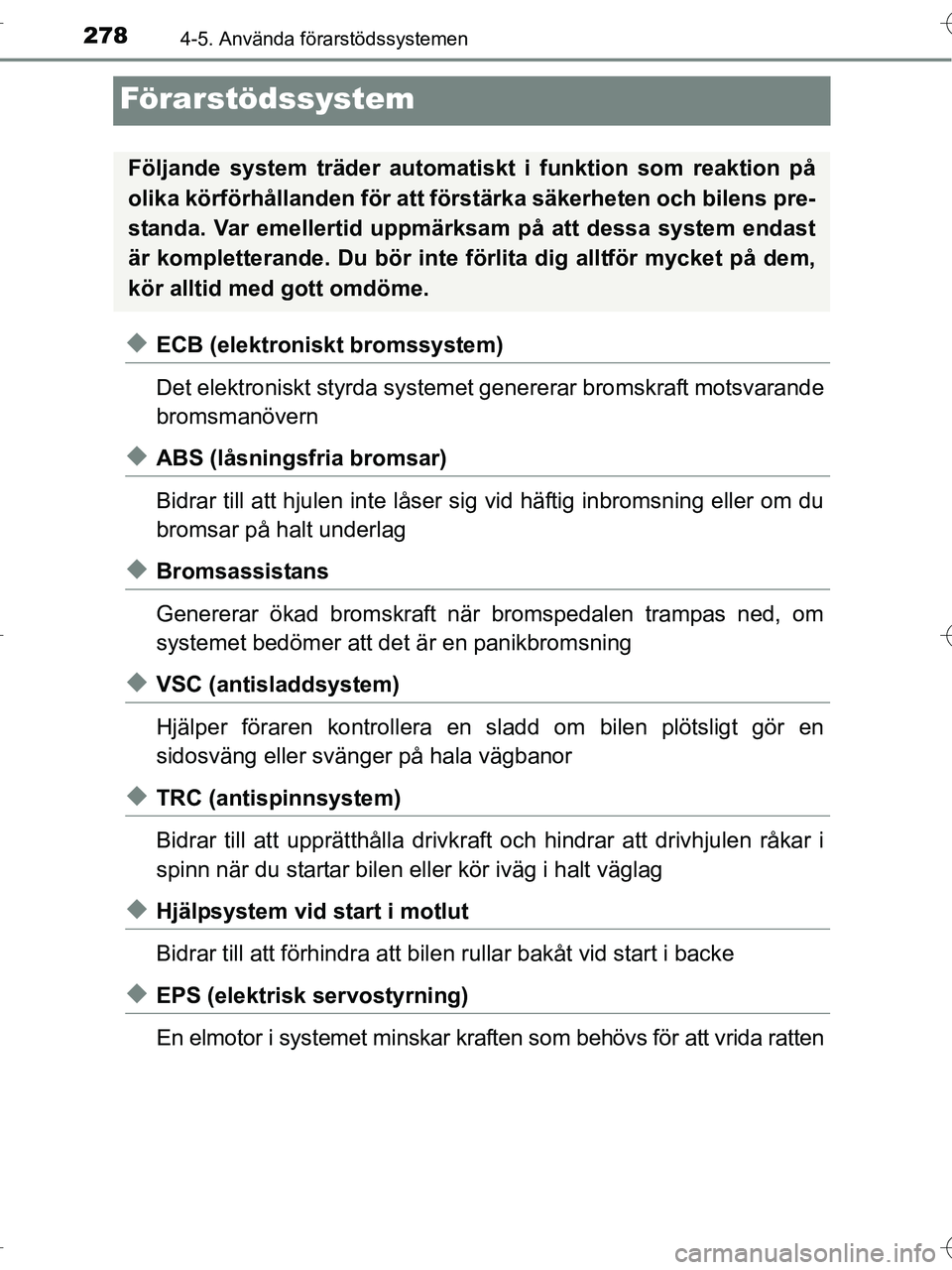

2784-5. Använda förarstödssystemen
OM42B04SE
Förarstödssystem
◆ECB (elektroniskt bromssystem)
Det elektroniskt styrda systemet genererar bromskraft motsvarande
bromsmanövern
◆ABS (låsningsfria bromsar)
Bidrar till att hjulen inte låser sig vid häftig inbromsning eller om du
bromsar på halt underlag
◆Bromsassistans
Genererar ökad bromskraft när bromspedalen trampas ned, om
systemet bedömer att det är en panikbromsning
◆VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om bilen plötsligt gör en
sidosväng eller svänger på hala vägbanor
◆TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraf t och hindrar att drivhjulen råkar i
spinn när du startar bilen eller kör iväg i halt väglag
◆Hjälpsystem vid start i motlut
Bidrar till att förhindra att bil en rullar bakåt vid start i backe
◆EPS (elektrisk servostyrning)
En elmotor i systemet minskar kraf ten som behövs för att vrida ratten
Följande system träder automa tiskt i funktion som reaktion på
olika körförhållanden för att förs tärka säkerheten och bilens pre-
standa. Var emellertid uppmärksam på att dess a system endast
är kompletterande. Du bör inte förlita dig alltför mycket på dem,
kör alltid med gott omdöme.
OM42B04SE.book Page 278 Wedne sday, September 7, 2016 1:34 AM

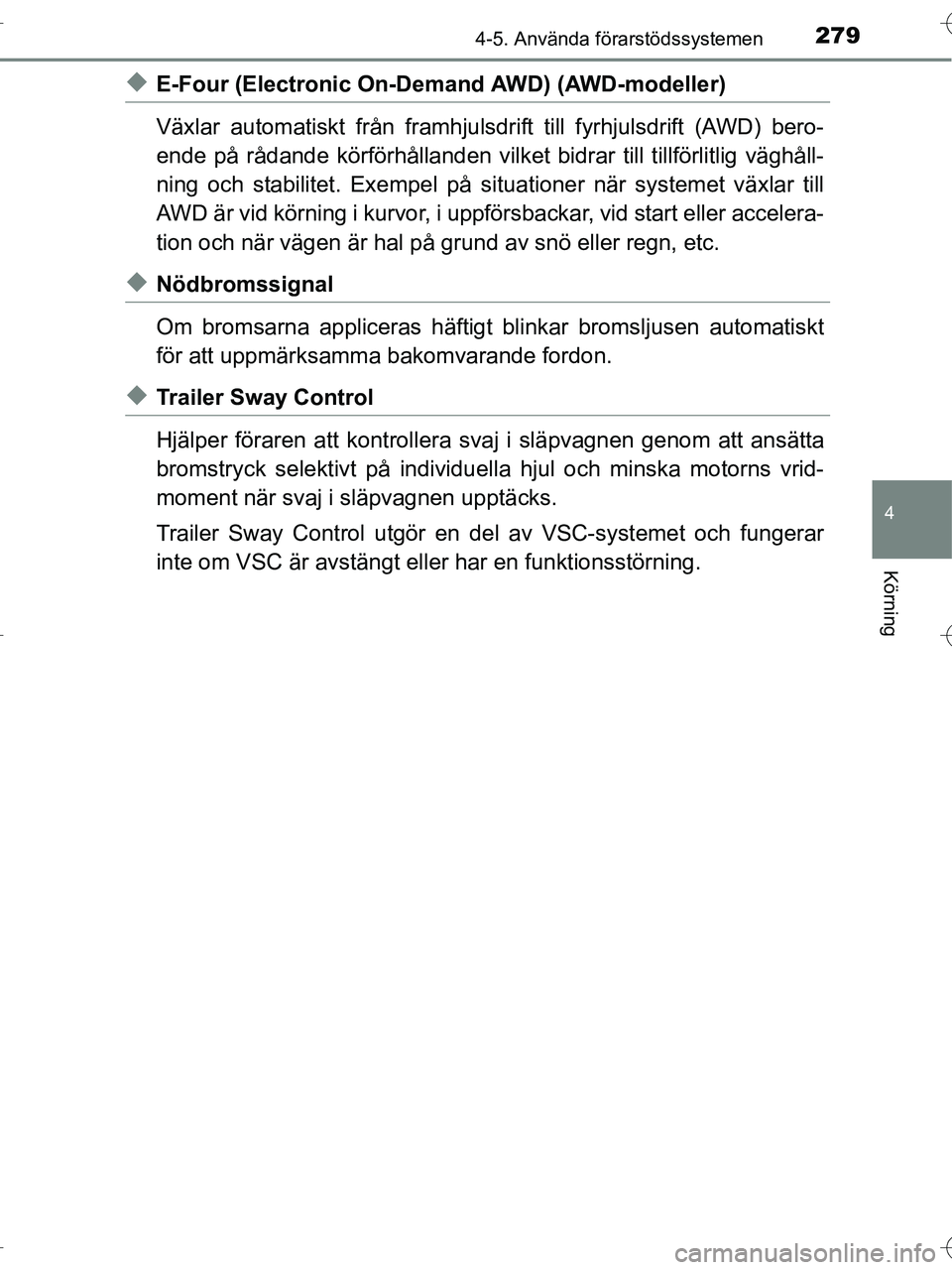

2794-5. Använda förarstödssystemen
4
Körning
OM42B04SE
◆E-Four (Electronic On-Demand AWD) (AWD-modeller)
Växlar automatiskt från framhjulsdri ft till fyrhjulsdrift (AWD) bero-
ende på rådande körförhållanden vilket bidrar till tillförlitlig väghåll-
ning och stabilitet. Exempel på sit uationer när systemet växlar till
AWD är vid körning i kurvor, i uppförsbackar, vid start eller accelera-
tion och när vägen är hal på grund av snö eller regn, etc.
◆Nödbromssignal
Om bromsarna appliceras häftigt blinkar bromsljusen automatiskt
för att uppmärksamma bakomvarande fordon.
◆Trailer Sway Control
Hjälper föraren att kontrollera svaj i släpvagnen genom att ansätta
bromstryck selektivt på individuella hjul och minska motorns vrid-
moment när svaj i släpvagnen upptäcks.
Trailer Sway Control utgör en del av VSC-systemet och fungerar
inte om VSC är avstängt eller har en funktionsstörning.
OM42B04SE.book Page 279 Wedne sday, September 7, 2016 1:34 AM

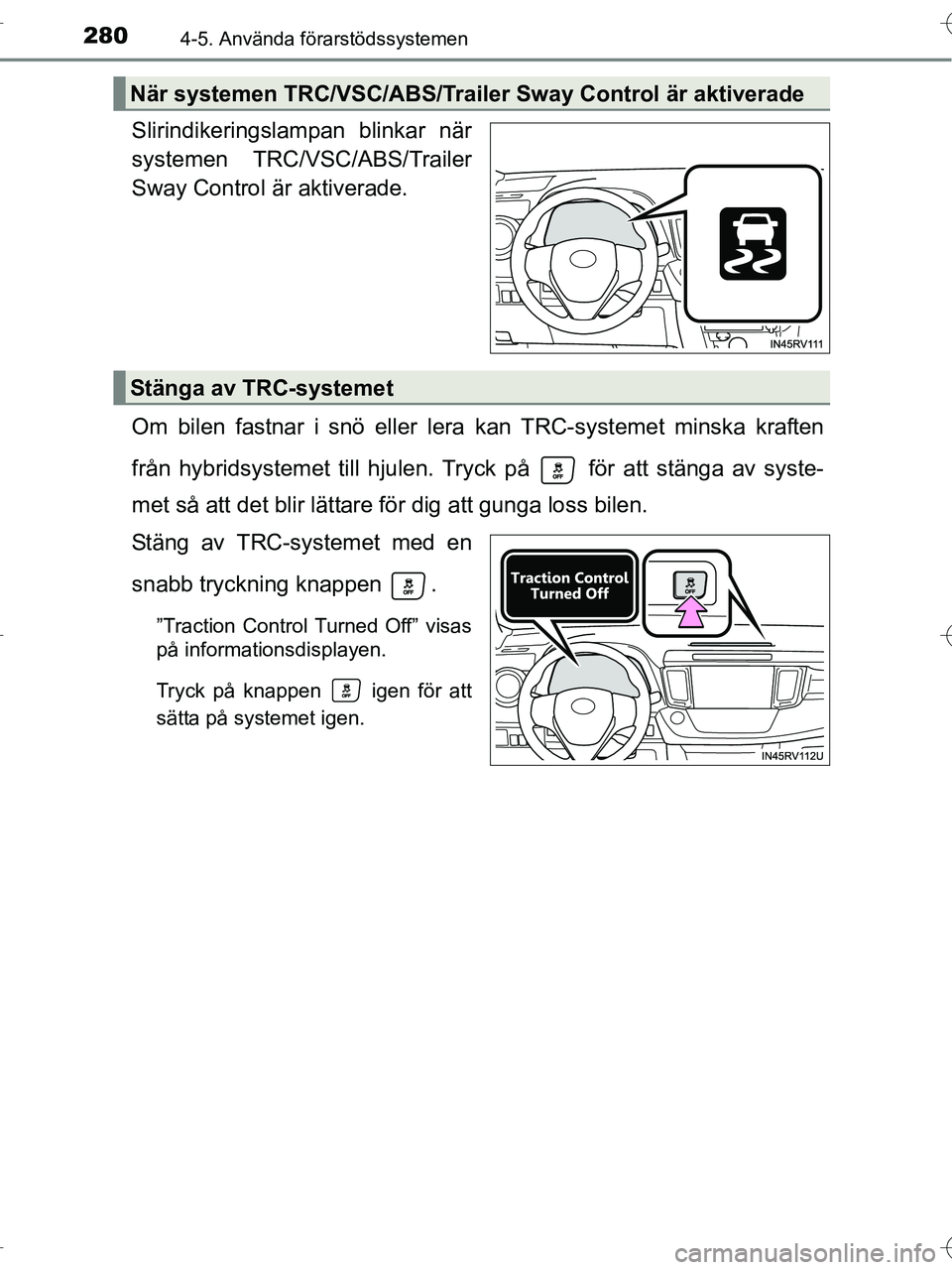

2804-5. Använda förarstödssystemen
OM42B04SE
Slirindikeringslampan blinkar när
systemen TRC/VSC/ABS/Trailer
Sway Control är aktiverade.
Om bilen fastnar i snö eller lera kan TRC-systemet minska kraften
från hybridsystemet till hjulen. Tryck på för att stänga av syste-
met så att det blir lättare för dig att gunga loss bilen.
Stäng av TRC-systemet med en
snabb tryckning knappen .
”Traction Control Turned Off” visas
på informationsdisplayen.
Tryck på knappen igen för att
sätta på systemet igen.
När systemen TRC/VSC/ABS/Trailer Sway Control är aktiverade
Stänga av TRC-systemet
OM42B04SE.book Page 280 Wedne sday, September 7, 2016 1:34 AM
