TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

2414-5. Använda förarstödssystemen
4
Körning
OM42B04SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
● Om information från förarassis-
tanssystemet har valts kan upp
till 3 skyltar visas. ( →Sid. 88)
● Om annat än information från
förarassistanssystemet har
valts kan en fartbegränsnings-
skylt eller en skylt för förbudet
upphör visas. ( →Sid. 88)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar
med tilläggsmarkering visas
inte. Om andra skyltar än fartbe-
gränsningsskyltar visas nämns
de under den aktuella fartbe-
gränsningsskylten.
Indikering på in formationsdisplay
OM42B04SE.book Page 241 Wedne sday, September 7, 2016 1:34 AM

2424-5. Använda förarstödssystemen
OM42B04SE

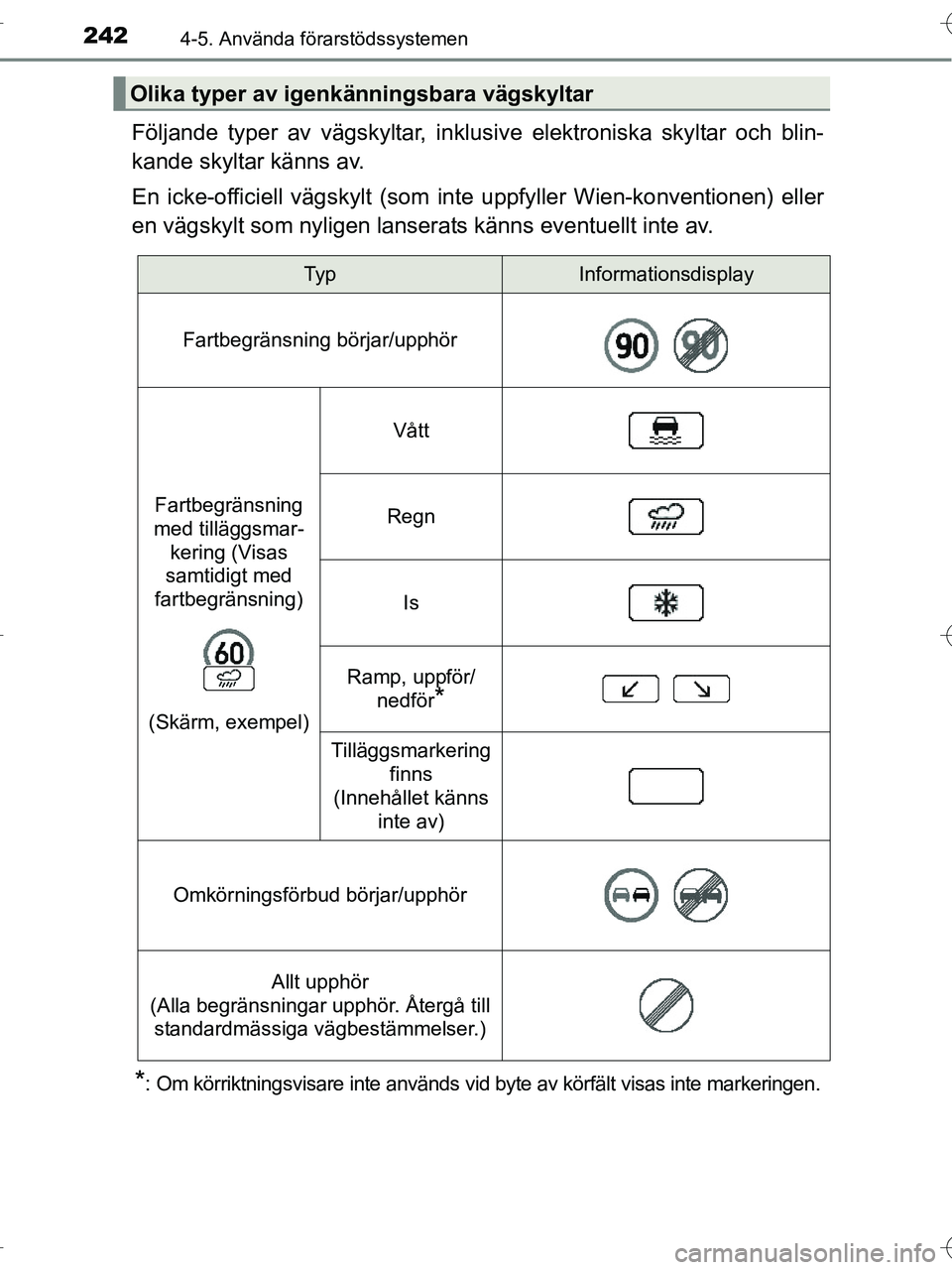

Följande typer av vägskyltar, inklusive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte uppfyller Wien-konventionen) eller
en vägskylt som nyligen lanser ats känns eventuellt inte av.
*: Om körriktningsvisare inte används vid byte av körfält visas inte markeringen.
Olika typer av igenkänningsbara vägskyltar
Ty pInformationsdisplay
Fartbegränsning börjar/upphör
Fartbegränsning
med tilläggsmar- kering (Visas
samtidigt med
fartbegränsning)
(Skärm, exempel)
Vått
Regn
Is
Ramp, uppför/ nedför
*
Tilläggsmarkering
finns
(Innehållet känns inte av)
Omkörningsförbud börjar/upphör
Allt upphör
(Alla begränsningar upphör. Återgå till standardmässiga vägbestämmelser.)
OM42B04SE.book Page 242 Wedne sday, September 7, 2016 1:34 AM

2434-5. Använda förarstödssystemen
4
Körning
OM42B04SE
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
● Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
● Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situatio nen känns trafikmiljön (trafikens riktning, hastig-
het, enhet) eventuellt av på fel sätt och en korrekt varning visas even-
tuellt inte.
■ Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
●En ny skylt känns inte av på ett visst avstånd.
● Vägen ändras på grund av vänster- eller högersväng.
■ Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
● Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
● Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
● I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
● Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
● Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
● Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
● Kamerasensorn kunde bara uppfatta skylten under för kort tid.
● Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
● Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i ett närliggande körfält strax
före körfältsbyte.
● Dekaler är fästa bakpå ett framförvarande fordon.
● En skylt som liknar en skylt som finns i systemet känns av.
● Bilen körs i ett land med annan trafikriktning.
● Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
Varningsdisplay
OM42B04SE.book Page 243 Wedne sday, September 7, 2016 1:34 AM

2444-5. Använda förarstödssystemen
OM42B04SE●

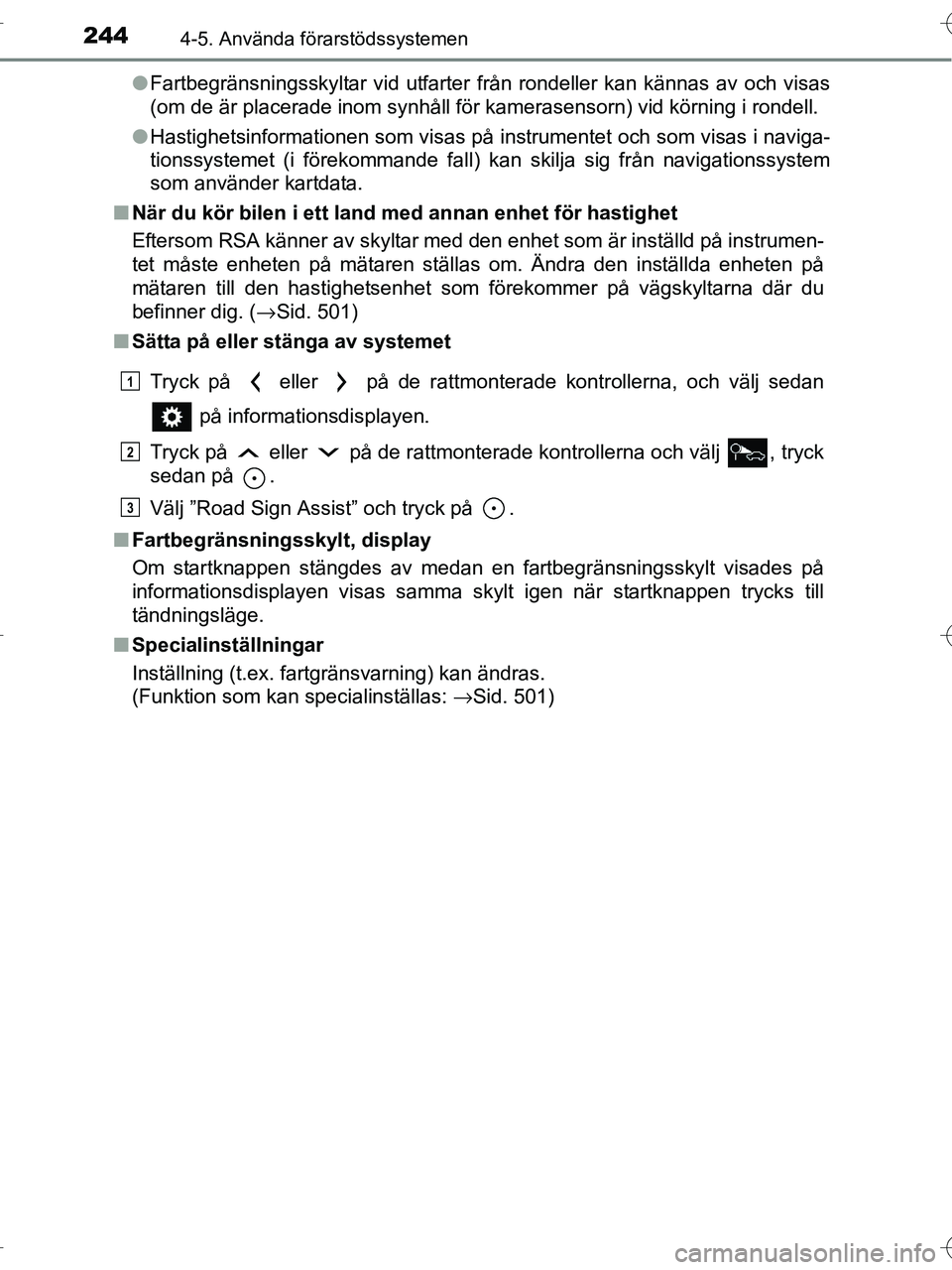

Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
● Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
■ När du kör bilen i ett land med annan enhet för hastighet
Eftersom RSA känner av skyltar med den enhet som är inställd på instrumen-
tet måste enheten på mätaren ställas om. Ändra den inställda enheten på
mätaren till den hastighetsenhet som förekommer på vägskyltarna där du
befinner dig. ( →Sid. 501)
■ Sätta på eller stänga av systemet
Tryck på eller på de rattmonterade kontrollerna, och välj sedan på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna och välj , tryck
sedan på .
Välj ”Road Sign Assist” och tryck på .
■ Fartbegränsningsskylt, display
Om startknappen stängdes av medan en fartbegränsningsskylt visades på
informationsdisplayen visas samma skylt igen när startknappen trycks till
tändningsläge.
■ Specialinställningar
Inställning (t.ex. fartgränsvarning) kan ändras.
(Funktion som kan specialinställas: →Sid. 501)
1
2
3
OM42B04SE.book Page 244 Wednesday, September 7, 2016 1:34 AM

245
4
4-5. Använda förarstödssystemen
Körning
OM42B04SE

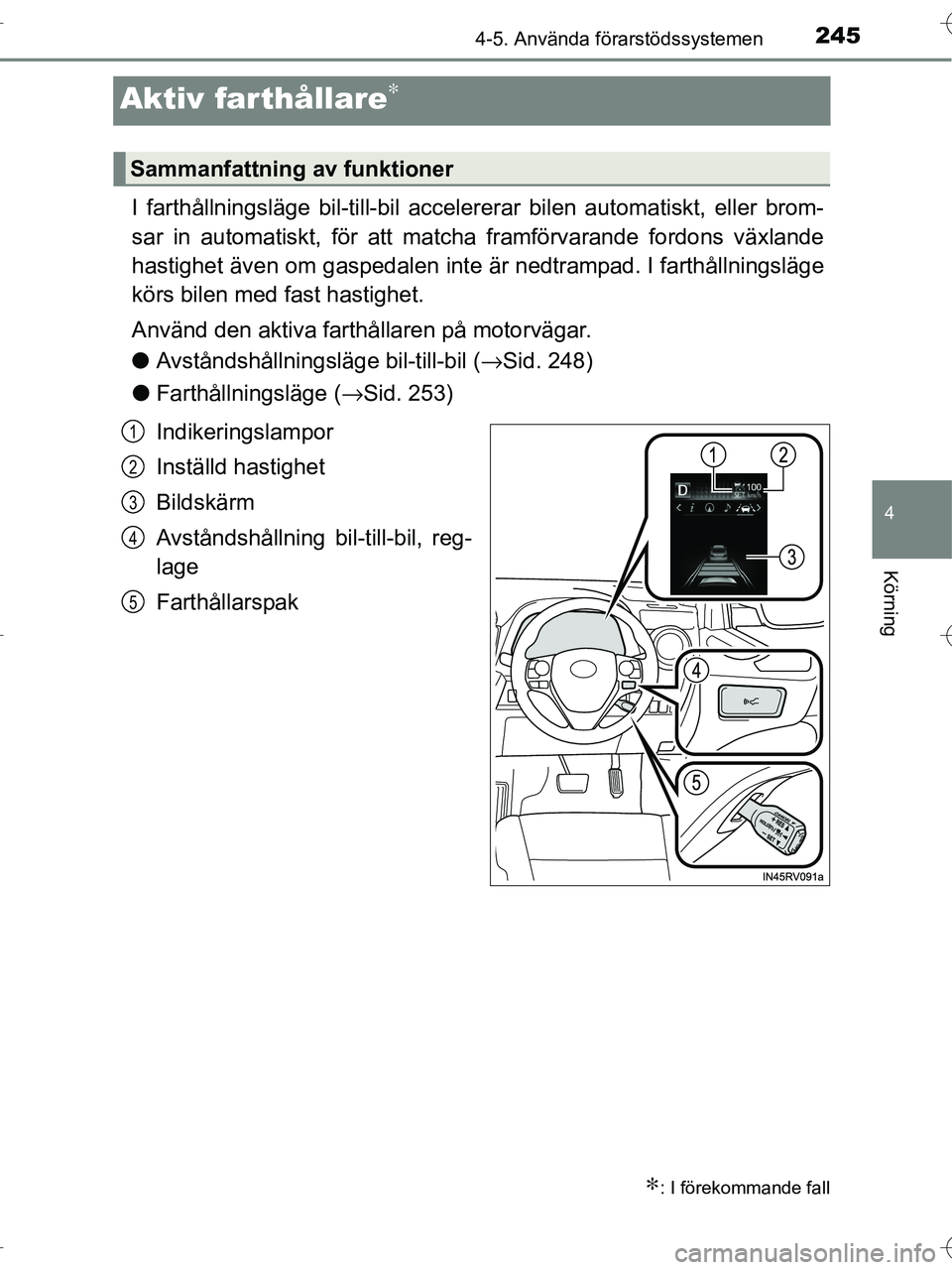

Aktiv farthållare∗
I farthållningsläge bil-till-bil accelererar bilen au tomatiskt, eller brom-
sar in automatiskt, för att matcha framförvarande fordons växlande
hastighet även om gaspedalen inte är nedtrampad. I farthållningsläge
körs bilen med fast hastighet.
Använd den aktiva farthållaren på motorvägar.
● Avståndshållningsläge bil-till-bil ( →Sid. 248)
● Farthållningsläge ( →Sid. 253)
Indikeringslampor
Inställd hastighet
Bildskärm
Avståndshållning b il-till-bil, reg-
lage
Farthållarspak
∗: I förekommande fall
Sammanfattning av funktioner
1
2
3
4
5
OM42B04SE.book Page 245 Wedne sday, September 7, 2016 1:34 AM

2464-5. Använda förarstödssystemen
OM42B04SE

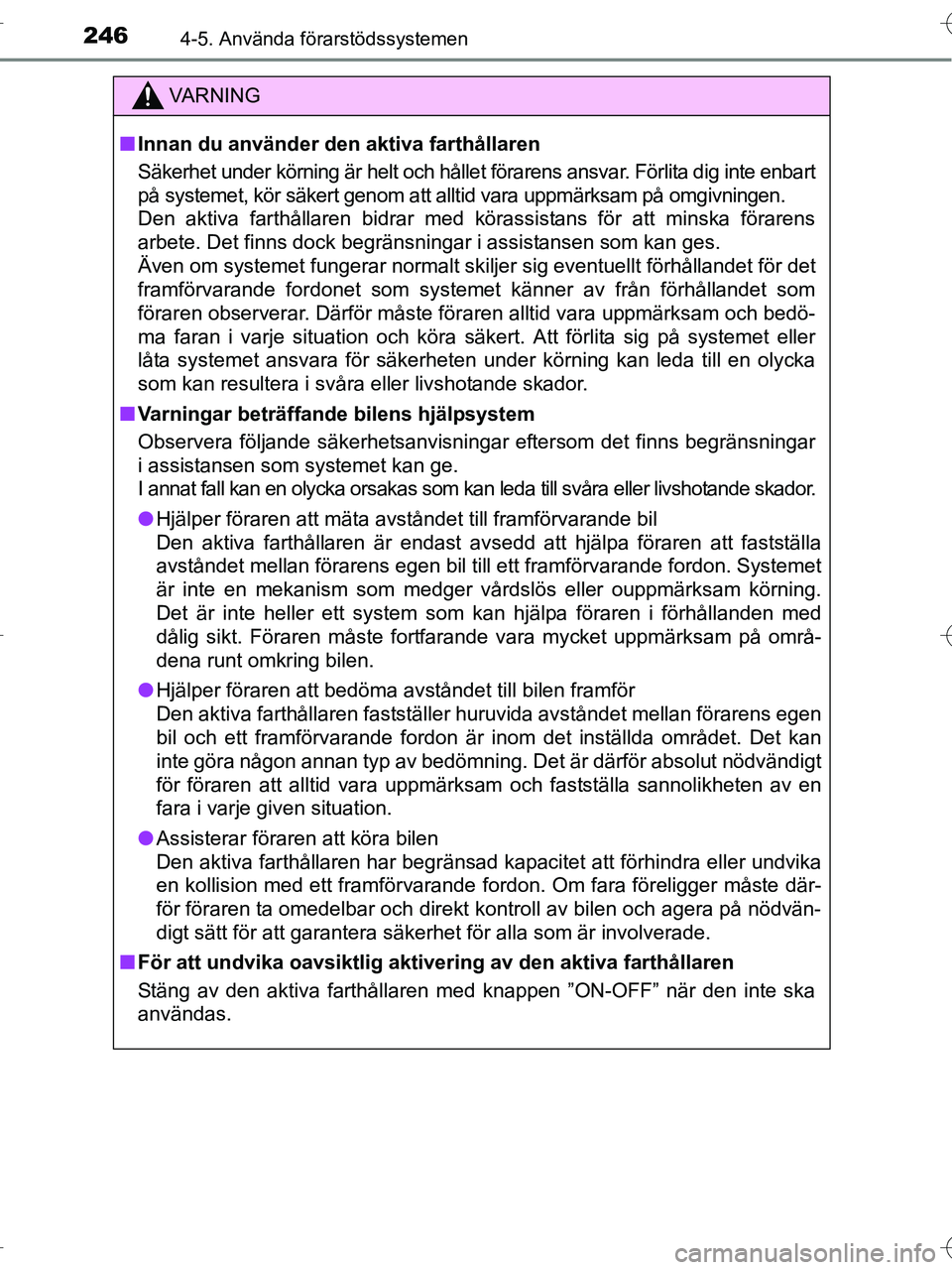

VA R N I N G
■Innan du använder den aktiva farthållaren
Säkerhet under körning är helt och hållet förarens ansvar. Förlita dig inte enbart
på systemet, kör säkert genom att alltid vara uppmärksam på omgivningen.
Den aktiva farthållaren bidrar med körassistans för att minska förarens
arbete. Det finns dock begränsningar i assistansen som kan ges.
Även om systemet fungerar normalt skilj er sig eventuellt förhållandet för det
framförvarande fordonet som systemet känner av från förhållandet som
föraren observerar. Därför måste föraren alltid vara uppmärksam och bedö-
ma faran i varje situation och köra säkert. Att förlita sig på systemet eller
låta systemet ansvara för säkerheten under körning kan leda till en oly\
cka
som kan resultera i svåra eller livshotande skador.
■ Varningar beträffande bilens hjälpsystem
Observera följande säkerhetsanvisningar eftersom det finns begränsningar
i assistansen som systemet kan ge.
I annat fall kan en olycka orsakas som kan leda till svåra eller livshotande skador.
● Hjälper föraren att mäta avståndet till framförvarande bil
Den aktiva farthållaren är endast avsedd att hjälpa föraren att fastställa
avståndet mellan förarens egen bil till ett framförvarande ford\
on. Systemet
är inte en mekanism som medger vårdslös eller ouppmärksam körning.
Det är inte heller ett system som kan hjälpa föraren i förhållanden med
dålig sikt. Föraren måste fortfarande vara mycket uppmärksam på områ-
dena runt omkring bilen.
● Hjälper föraren att bedöma avståndet till bilen framför
Den aktiva farthållaren fastställer huruvida avståndet mellan förarens egen
bil och ett framförvarande fordon är inom det inställda området. Det kan
inte göra någon annan typ av bedömning. Det är därför absolut nödvändigt
för föraren att alltid vara uppmärksam och fastställa sannolikheten av en
fara i varje given situation.
● Assisterar föraren att köra bilen
Den aktiva farthållaren har begränsad kapacitet att förhindra eller undvika
en kollision med ett framförvarande fordon. Om fara föreligger måste där-
för föraren ta omedelbar och direkt kontroll av bilen och agera på nödvän-
digt sätt för att garantera säkerhet för alla som är involverade.
■ För att undvika oavsiktlig aktivering av den aktiva farthållaren
Stäng av den aktiva farthållaren med knappen ”ON-OFF” när den inte ska
användas.
OM42B04SE.book Page 246 Wedne sday, September 7, 2016 1:34 AM

2474-5. Använda förarstödssystemen
4
Körning
OM42B04SE

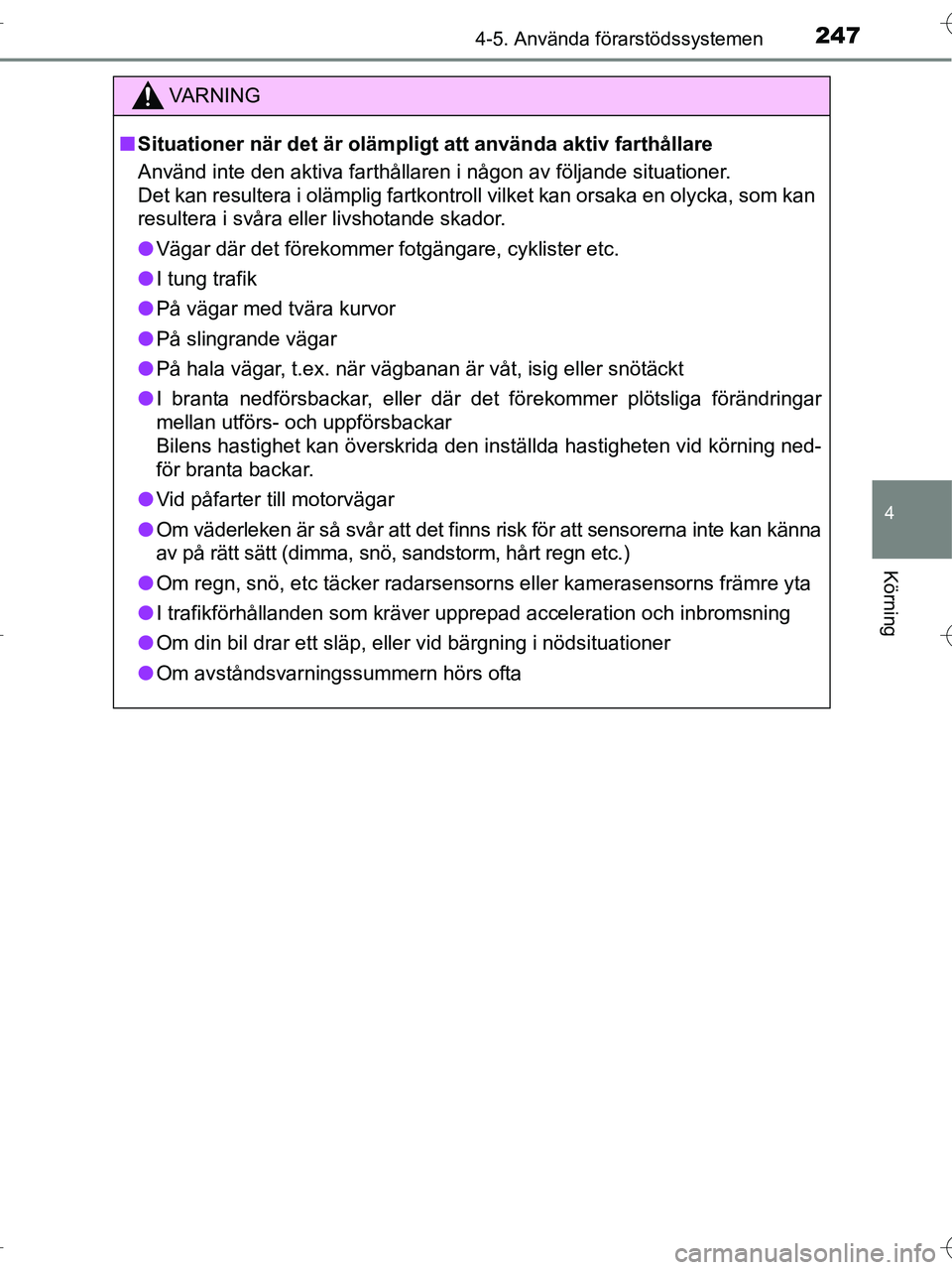

VA R N I N G
■Situationer när det är olämplig t att använda aktiv farthållare
Använd inte den aktiva farthållaren i någon av följande situationer.
Det kan resultera i olämplig fartkontroll vilket kan orsaka en olycka, som kan
resultera i svåra eller livshotande skador.
● Vägar där det förekommer fotgängare, cyklister etc.
● I tung trafik
● På vägar med tvära kurvor
● På slingrande vägar
● På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
● I branta nedförsbackar, eller där det förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
Bilens hastighet kan överskrida den inställda hastigheten vid körning ned-
för branta backar.
● Vid påfarter till motorvägar
● Om väderleken är så svår att det finns risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö, sandstorm, hårt regn etc.)
● Om regn, snö, etc täcker radarsensorns eller kamerasensorns främre yta
● I trafikförhållanden som kräver upprepad acceleration och inbromsning
● Om din bil drar ett släp, eller vid bärgning i nödsituationer
● Om avståndsvarningssummern hörs ofta
OM42B04SE.book Page 247 Wedne sday, September 7, 2016 1:34 AM

2484-5. Använda förarstödssystemen
OM42B04SE
Det här läget används en radarsensor som känner av närvaron av for-
don upp till cirka 100 m framför, fastställer avståndet bil-till-bil och
upprätthåller ett lämpligt avstånd till det framförvarande fordonet.
Observera att avståndet bil-till-bil blir kortare vid körning i långa nedförs-
backar.
Exempel på körning med farthållning
När inga framförvarande fordon finns
Bilen färdas med den av föraren inställda hastigheten. Det önskade
avståndet bil-till-bil kan också ställas in med reglaget för avståndshållning
bil-till-bil.
Exempel på avsaktande och anpassad farthållning
När ett framförvarande fordon som kör saktare än inställd hastighet
dyker upp
Om ett fordon som kör framför dig känns av, saktar systemet automatiskt
in din bil. Om det behövs större fartminskning av bilens hastighet ansätter
systemet bromsarna (bromsljusen tänds nu). Systemet anpassar sig till
framförvarande fordons fartändringar så att det inställda avståndet bil-till-
bil ska kunna hållas. En varningssignal uppmärksammar dig på om syste-
met inte kan sakta in tillräckligt för att hindra att din bil närmar sig den
framförvarande bilen.
Exempel på acceleration
Om det inte längre finns framförvarande fordon som kör långsam-
mare än den inställda hastigheten
Systemet accelererar till den inställda hastigheten är uppnådd. Systemet
återgår till körning med fast inställd hastighet.
Köra i läget för avståndskontroll bil-till-bil
1
2
3
OM42B04SE.book Page 248 Wedne sday, September 7, 2016 1:34 AM

2494-5. Använda förarstödssystemen
4
Körning
OM42B04SE

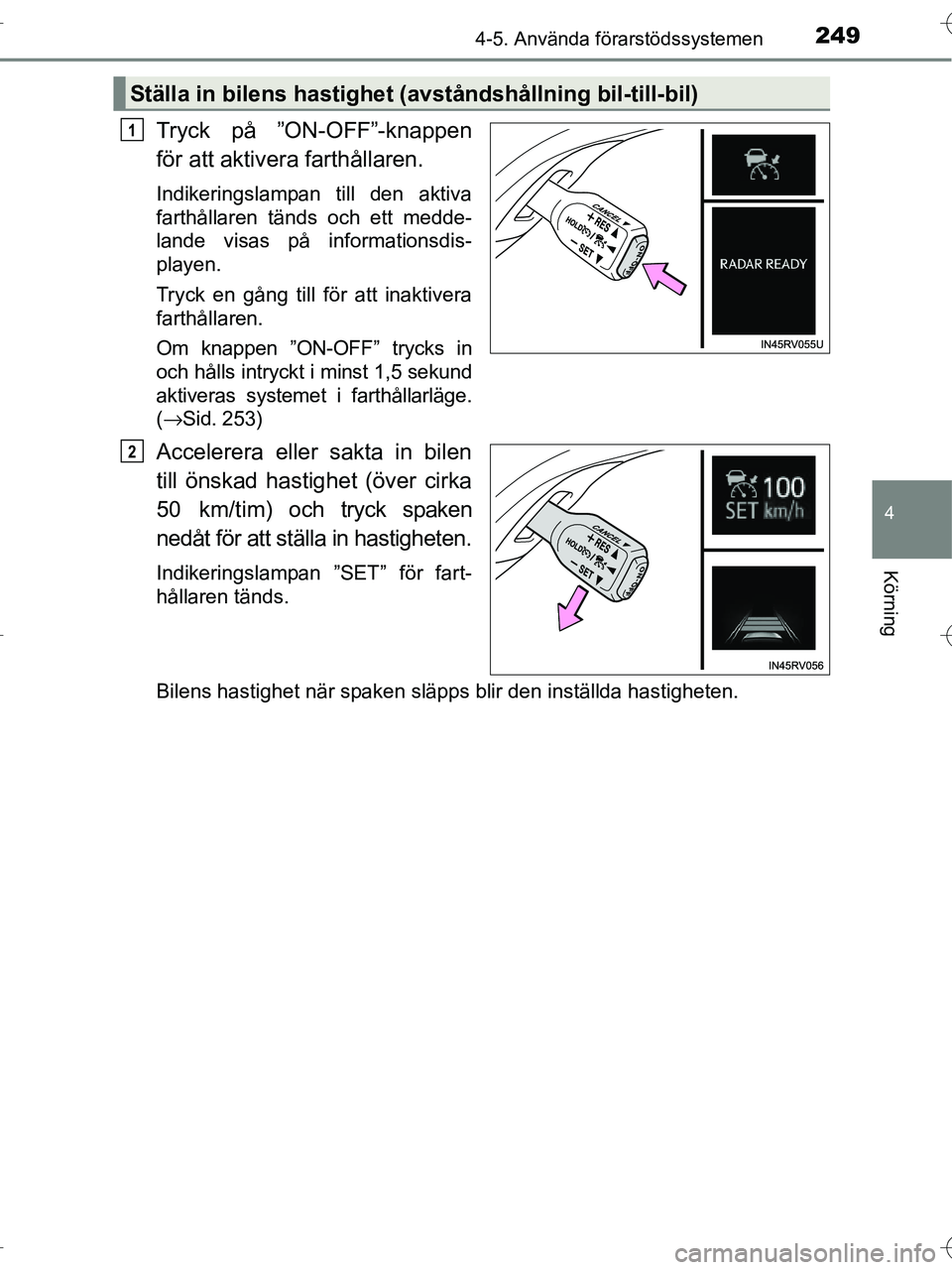

Tryck på ”ON-OFF”-knappen
för att aktivera farthållaren.
Indikeringslampan till den aktiva
farthållaren tänds och ett medde-
lande visas på informationsdis-
playen.
Tryck en gång till för att inaktivera
farthållaren.
Om knappen ”ON-OFF” trycks in
och hålls intryckt i minst 1,5 sekund
aktiveras systemet i farthållarläge.
(→ Sid. 253)
Accelerera eller sakta in bilen
till önskad hastighet (över cirka
50 km/tim) och tryck spaken
nedåt för att ställa in hastigheten.
Indikeringslampan ”SET” för fart-
hållaren tänds.
Bilens hastighet när spaken släpps blir den inställda hastigheten.
Ställa in bilens hastighet (avståndshållning bil-till-bil)
1
2
OM42B04SE.book Page 249 Wedne sday, September 7, 2016 1:34 AM

2504-5. Använda förarstödssystemen
OM42B04SE
Använd spaken tills önskad hastighet är inställd för att ändra inställd
hastighet.
Öka hastigheten
Minska hastigheten
Finjustering: Flytta spaken tillfälligt
i önskad riktning.
Större justering: Tryck spaken
uppåt eller nedåt för att ändra
hastigheten, släpp den när öns-
kad hastighet har uppnåtts.
I läget för avståndskontroll bil-till-bil ökar eller minskar den inställda
hastigheten enligt följande:
XFör Europa
Finjustering: Med 5 km/tim
*1 eller 5 mph*2 för varje gång spaken används
Större justering: Ökar eller minskar i steg om 5 km/tim
*1 eller 5 mph*2 så
länge spaken är intryckt.
XGäller ej Europa
Finjustering: Med 1 km/tim
*1 eller 1 mph*2 för varje gång spaken används
Större justering: Ökar eller minskar i steg om 5 km/tim
*1 eller 5 mph*2 så
länge spaken är intryckt.
I läget för farthållning ( →Sid. 253) ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim *1 eller 1 mph*2 för varje gång spaken används
Större justering: Hastigheten fortsätter att ändras så länge spaken
används.
*1: Om den inställda hastigheten visas i ”km/h”
*2: Om den inställda hastigheten visas i ”MPH”
Justera den inställda hastigheten
1
2
OM42B04SE.book Page 250 Wedne sday, September 7, 2016 1:34 AM
