411-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet

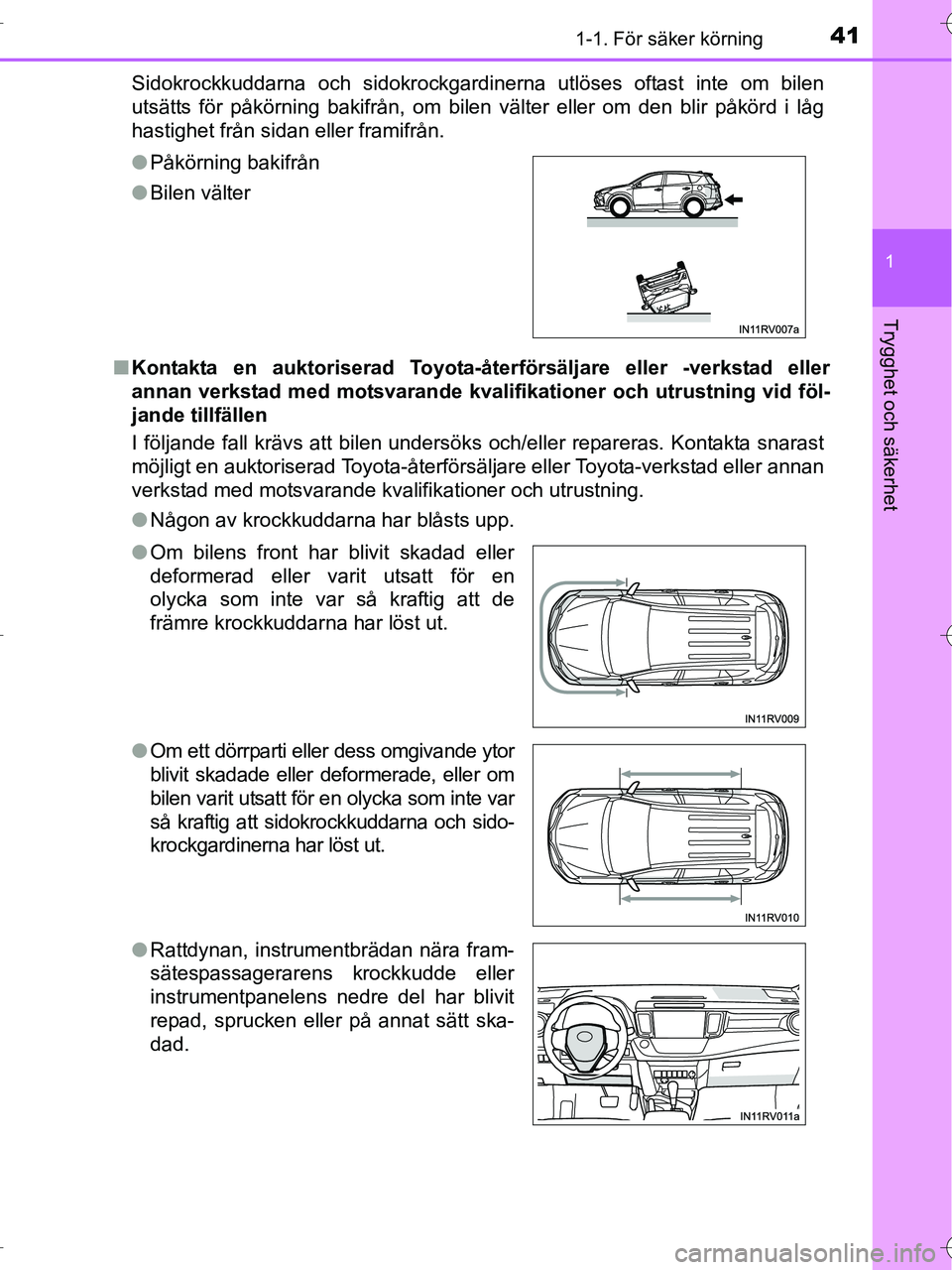

Sidokrockkuddarna och sidokrockgardinerna utlöses oftast inte om bilen
utsätts för påkörning bakifrån, om bilen välter eller om den blir påkörd i låg
hastighet från sidan eller framifrån.
■ Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning vid föl-
jande tillfällen
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
●Någon av krockkuddarna har blåsts upp.
●
Påkörning bakifrån
● Bilen välter
● Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
● Om ett dörrparti eller dess omgivande ytor
blivit skadade eller deformerade, eller om
bilen varit utsatt för en olycka som inte var
så kraftig att sidokrockkuddarna och sido-
krockgardinerna har löst ut.
● Rattdynan, instrumentbrädan nära fram-
sätespassagerarens krockkudde eller
instrumentpanelens nedre del har blivit
repad, sprucken eller på annat sätt ska-
dad.
OM42B04SE.book Page 41 Wedn esday, September 7, 2016 1:34 AM

421-1. För säker körning
OM42B04SE●

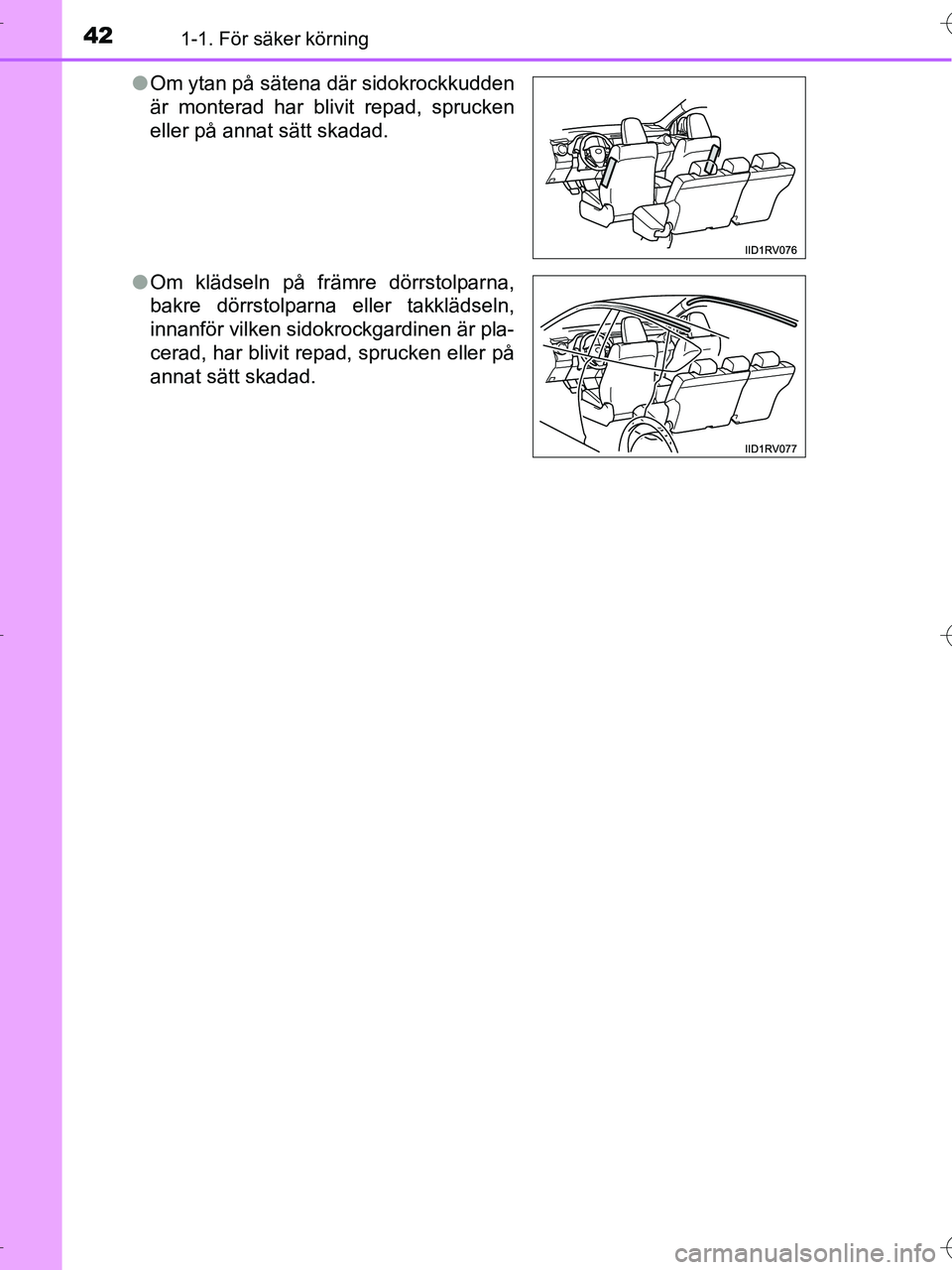

Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
● Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln,
innanför vilken sidokrockgardinen är pla-
cerad, har blivit repad, sprucken eller på
annat sätt skadad.
OM42B04SE.book Page 42 Wedn esday, September 7, 2016 1:34 AM

431-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet

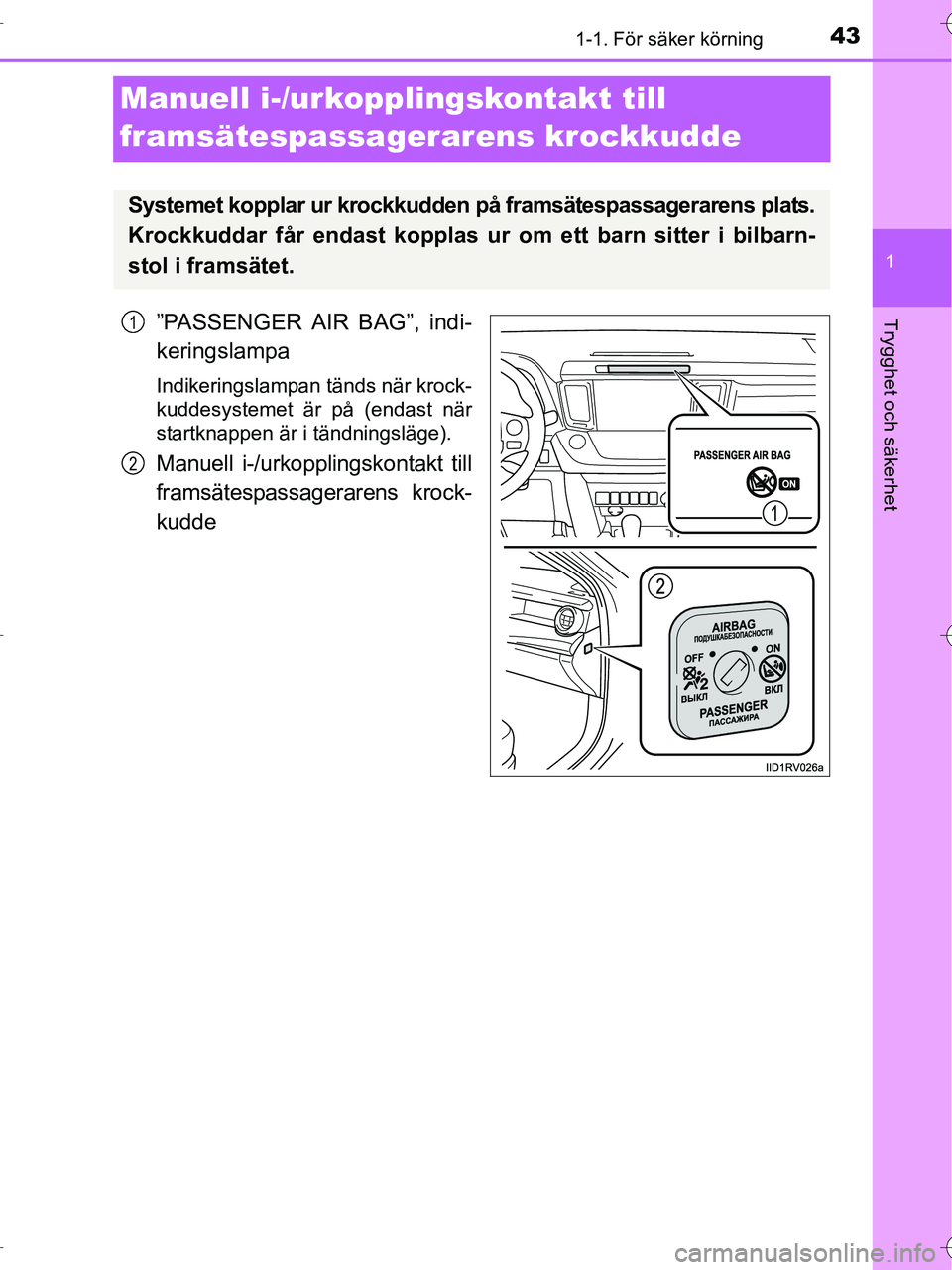

Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
”PASSENGER AIR BAG”, indi-
keringslampa
Indikeringslampan tänds när krock-
kuddesystemet är på (endast när
startknappen är i tändningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Systemet kopplar ur krockkudden på framsätespassagerarens plats.
Krockkuddar får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
OM42B04SE.book Page 43 Wedn esday, September 7, 2016 1:34 AM

441-1. För säker körning
OM42B04SE

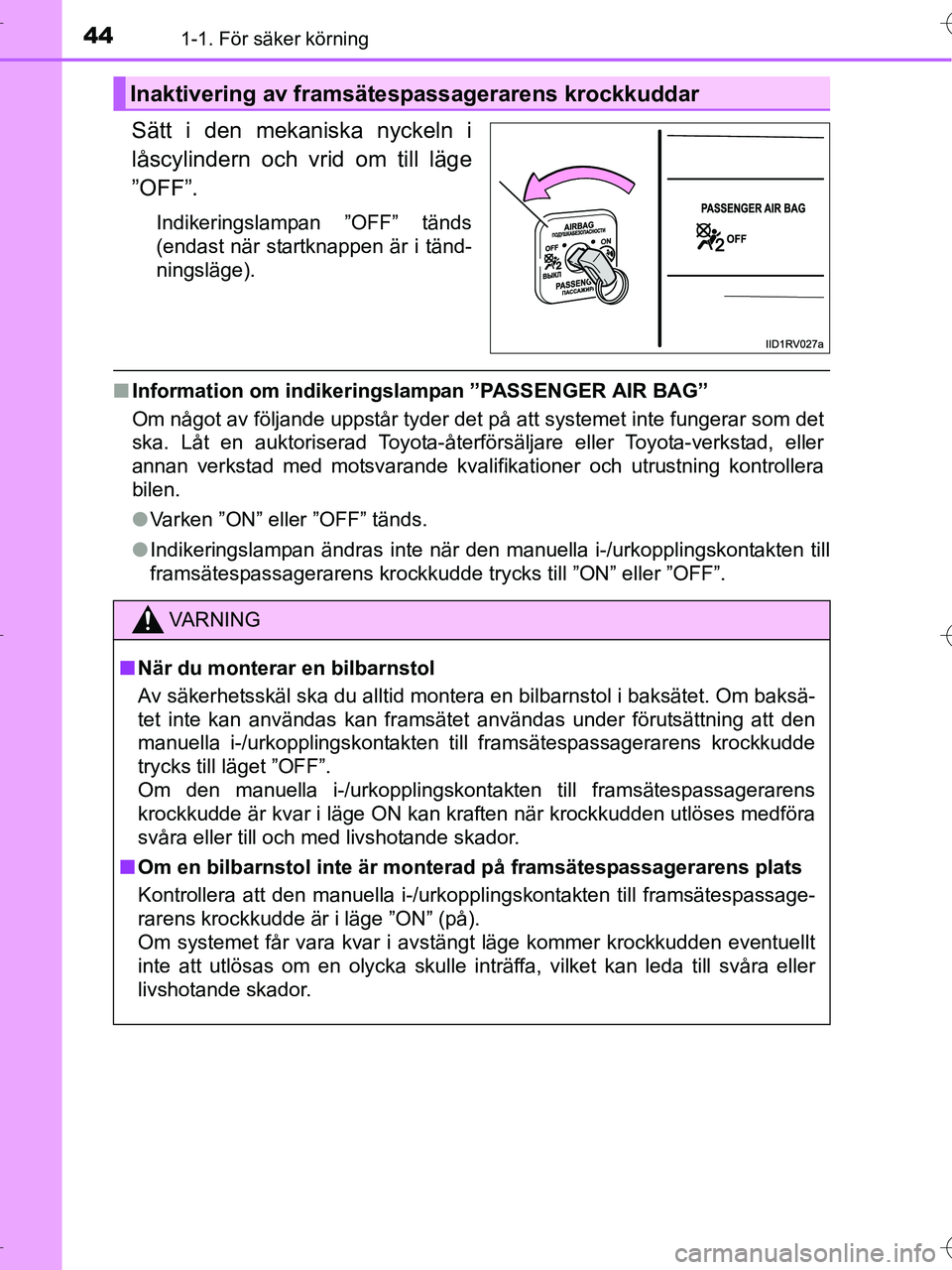

Sätt i den mekaniska nyckeln i
låscylindern och vrid om till läge
”OFF”.
Indikeringslampan ”OFF” tänds
(endast när startknappen är i tänd-
ningsläge).
■Information om indikeringslampan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifika tioner och utrustning kontrollera
bilen.
● Varken ”ON” eller ”OFF” tänds.
● Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsäte spassagerarens krockkuddar
VA R N I N G
■När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä\
-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läget ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON kan kraften när krockkudden utlöses medföra
svåra eller till och med livshotande skador.
■ Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ”ON” (på).
Om systemet får vara kvar i avstängt läge kommer krockkudden eventuellt
inte att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller
livshotande skador.
OM42B04SE.book Page 44 Wedn esday, September 7, 2016 1:34 AM

451-1. För säker körning
1
Trygghet och säkerhet
OM42B04SE

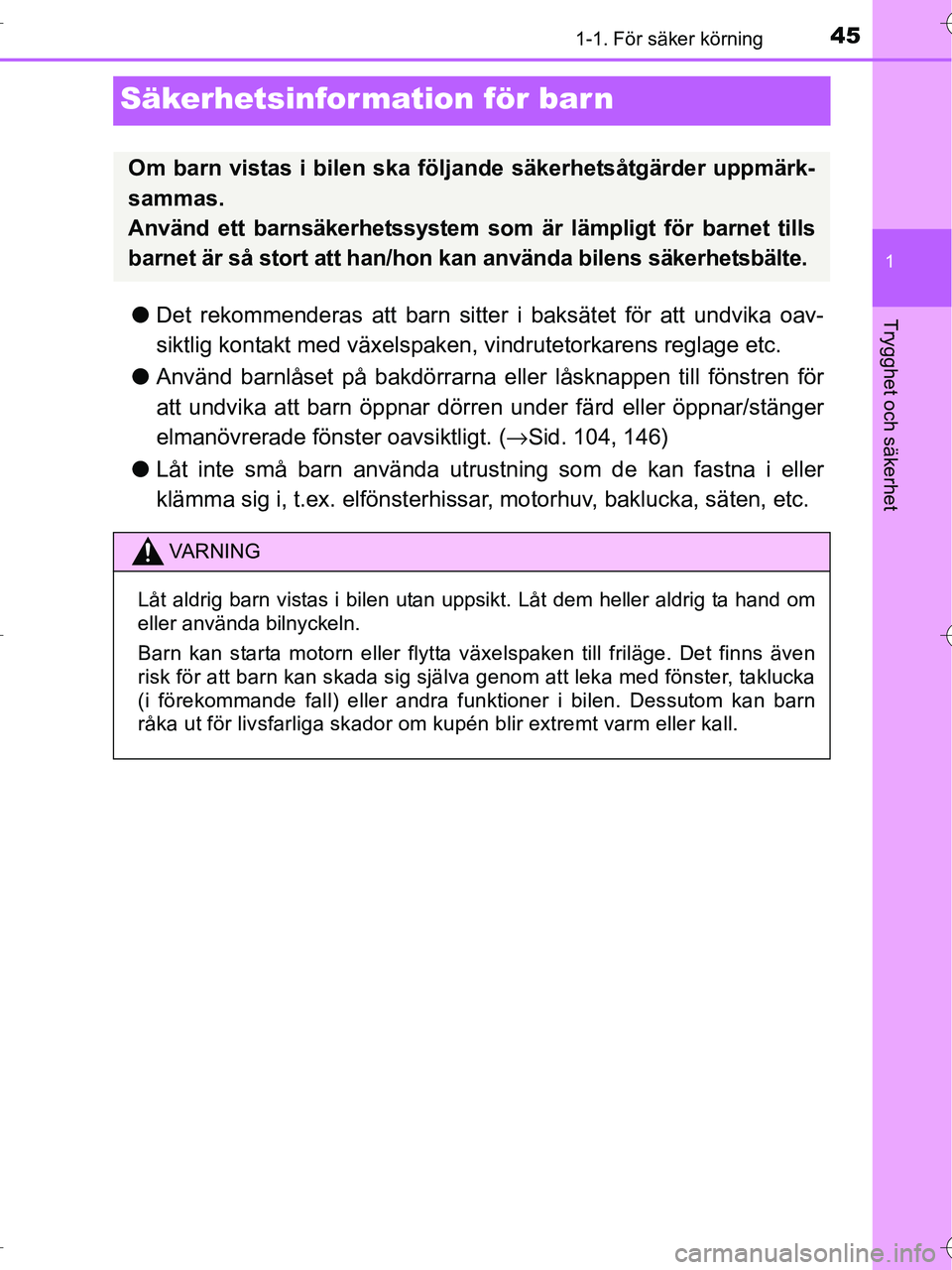

Säkerhetsinformation för barn
●Det rekommenderas att barn sitte r i baksätet för att undvika oav-
siktlig kontakt med växelspaken, vindrutetorkarens reglage etc.
● Använd barnlåset på bakdörrarna eller låsknappen till fönstren för
att undvika att barn öppnar dörren under färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt. ( →Sid. 104, 146)
● Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. el fönsterhissar, motorhuv, baklucka, säten, etc.
Om barn vistas i bilen ska följande säkerhetsåtgärder uppmärk-
sammas.
Använd ett barnsäkerhetssystem som är lämpligt för barnet tills
barnet är så stort att han/hon kan använda bilens säkerhetsbälte.
VA R N I N G
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva genom att leka med fönster, taklucka
(i förekommande fall) eller andra funktioner i bilen. Dessutom kan barn
råka ut för livsfarliga skador om kupén blir extremt varm eller kall.
OM42B04SE.book Page 45 Wedn esday, September 7, 2016 1:34 AM

461-1. För säker körning
OM42B04SE

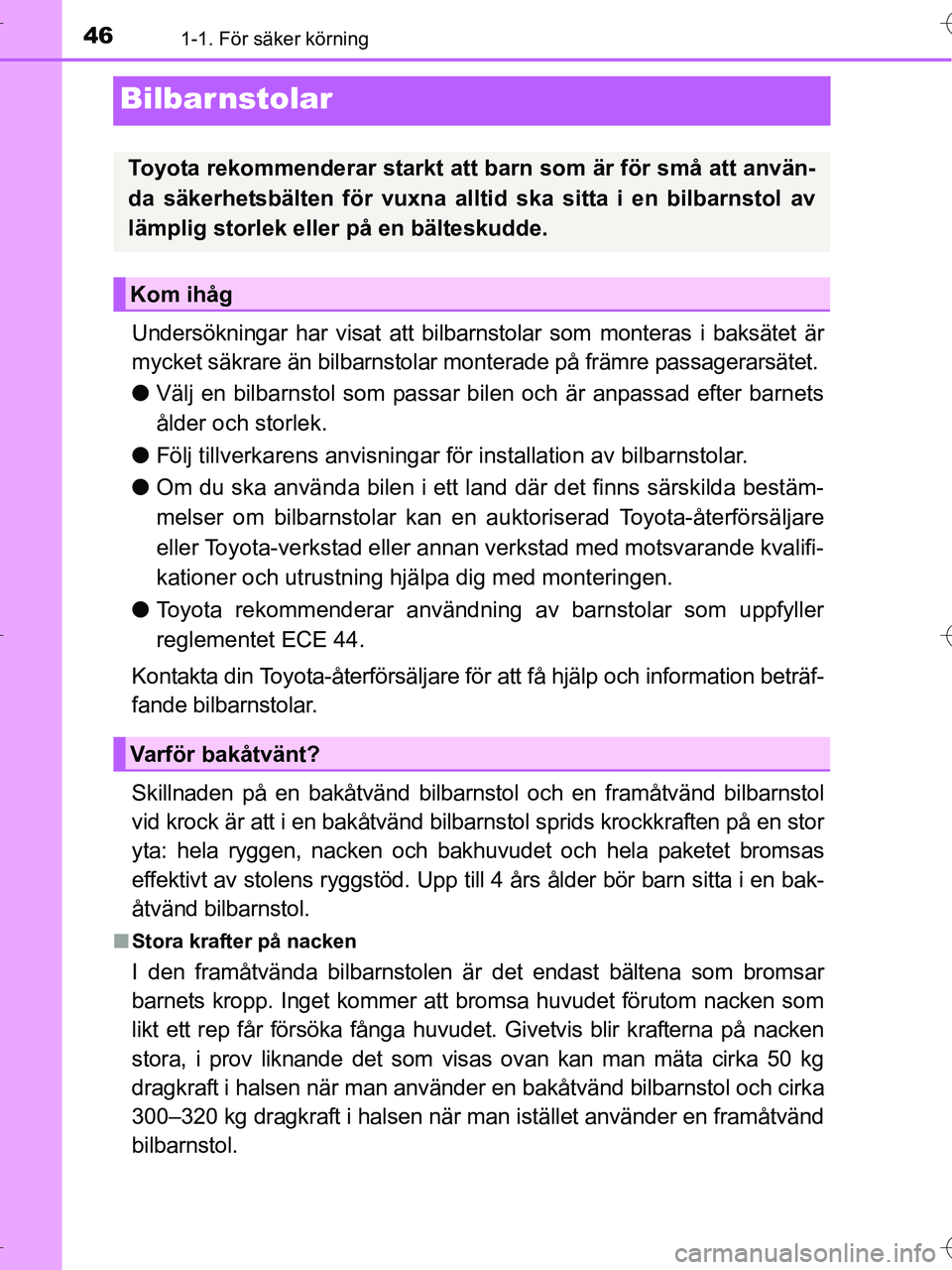

Bilbarnstolar
Undersökningar har visat att bilbarnstolar som monteras i baksätet är
mycket säkrare än bilbarnstolar monterade på främre passagerarsätet.
●Välj en bilbarnstol som passar bilen och är anpassad efter barnets
ålder och storlek.
● Följ tillverkarens anvisningar för installation av bilbarnstolar.
● Om du ska använda bilen i ett land där det finns särskilda bestäm-
melser om bilbarnstolar kan en au ktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning hj älpa dig med monteringen.
● Toyota rekommenderar användning av barnstolar som uppfyller
reglementet ECE 44.
Kontakta din Toyota-återförsäljare för att få hjälp och information beträf-
fande bilbarnstolar.
Skillnaden på en bakåtvän d bilbarnstol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bilbarnstol sprids krockkraften på en stor
yta: hela ryggen, nacken och bakhuvudet och hela paketet bromsas
effektivt av stolens rygg stöd. Upp till 4 års ålder bör barn sitta i en bak-
åtvänd bilbarnstol.
■ Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken som
likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på nacken
stora, i prov liknande det som visas ovan kan man mäta cirka 50 kg
dragkraft i halsen när man använder en bakåtvänd bilbarnstol och cirka
300–320 kg dragkraft i halsen när man istället använder en framåtvänd
bilbarnstol.
Toyota rekommenderar starkt att barn som är för små att använ-
da säkerhetsbälten för vuxna alltid ska sitta i en bilbarnstol av
lämplig storlek eller på en bälteskudde.
Kom ihåg
Varför bakåtvänt?
OM42B04SE.book Page 46 Wedn esday, September 7, 2016 1:34 AM

471-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet

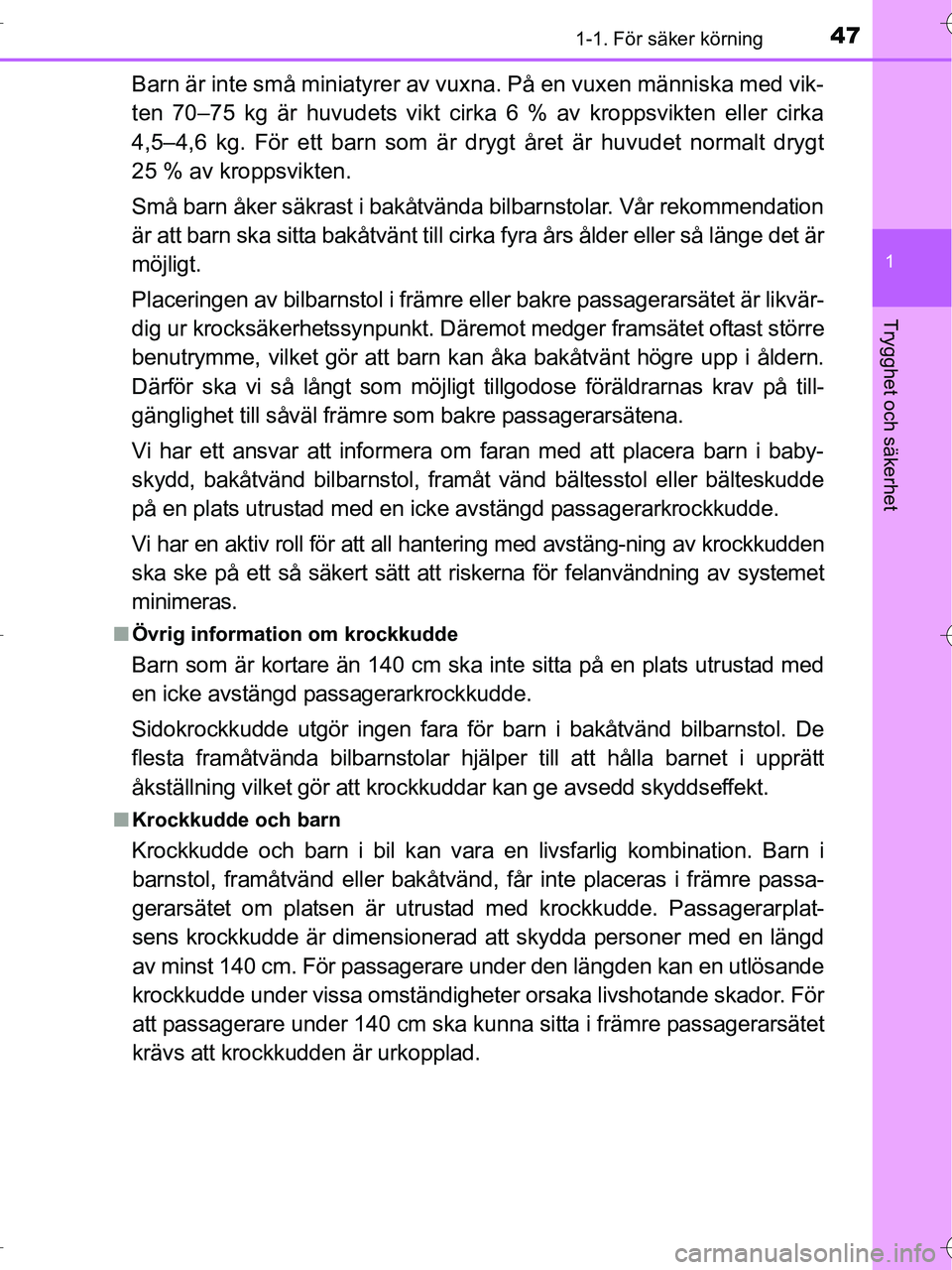

Barn är inte små miniatyrer av vuxna. På en vuxen människa med vik-
ten 70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka
4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt drygt
25 % av kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommendation
är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så länge det är
möjligt.
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är likvär-
dig ur krocksäkerhetssynpunkt. Däremot medger framsätet oftast större
benutrymme, vilket gör att barn kan åka bakåtvänt högre upp i åldern.
Därför ska vi så långt som möjligt tillgodose föräldrarnas krav på till-
gänglighet till såväl främre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i baby-
skydd, bakåtvänd bilbarnstol, framåt vänd bältesstol eller bälteskudde
på en plats utrustad med en icke avstängd passagerarkrockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krockkudden
ska ske på ett så säkert sätt att riskerna för felanvändning av systemet
minimeras.
■ Övrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad med
en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbar nstolar hjälper till att hålla barnet i upprätt
åkställning vilket gör att krockkuddar kan ge avsedd skyddseffekt.
■ Krockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bakåtvänd, får inte placeras i främre passa-
gerarsätet om platsen är utrustad med krockkudde. Passagerarplat-
sens krockkudde är dimensionerad att skydda personer med en längd
av minst 140 cm. För passagerare under den längden kan en utlösande
krockkudde under vissa omständigheter orsaka livshotande skador. För
att passagerare under 140 cm ska kunna sitta i främre passagerarsätet
krävs att krockkudden är ur kopplad.
OM42B04SE.book Page 47 Wedn esday, September 7, 2016 1:34 AM

481-1. För säker körning
OM42B04SE

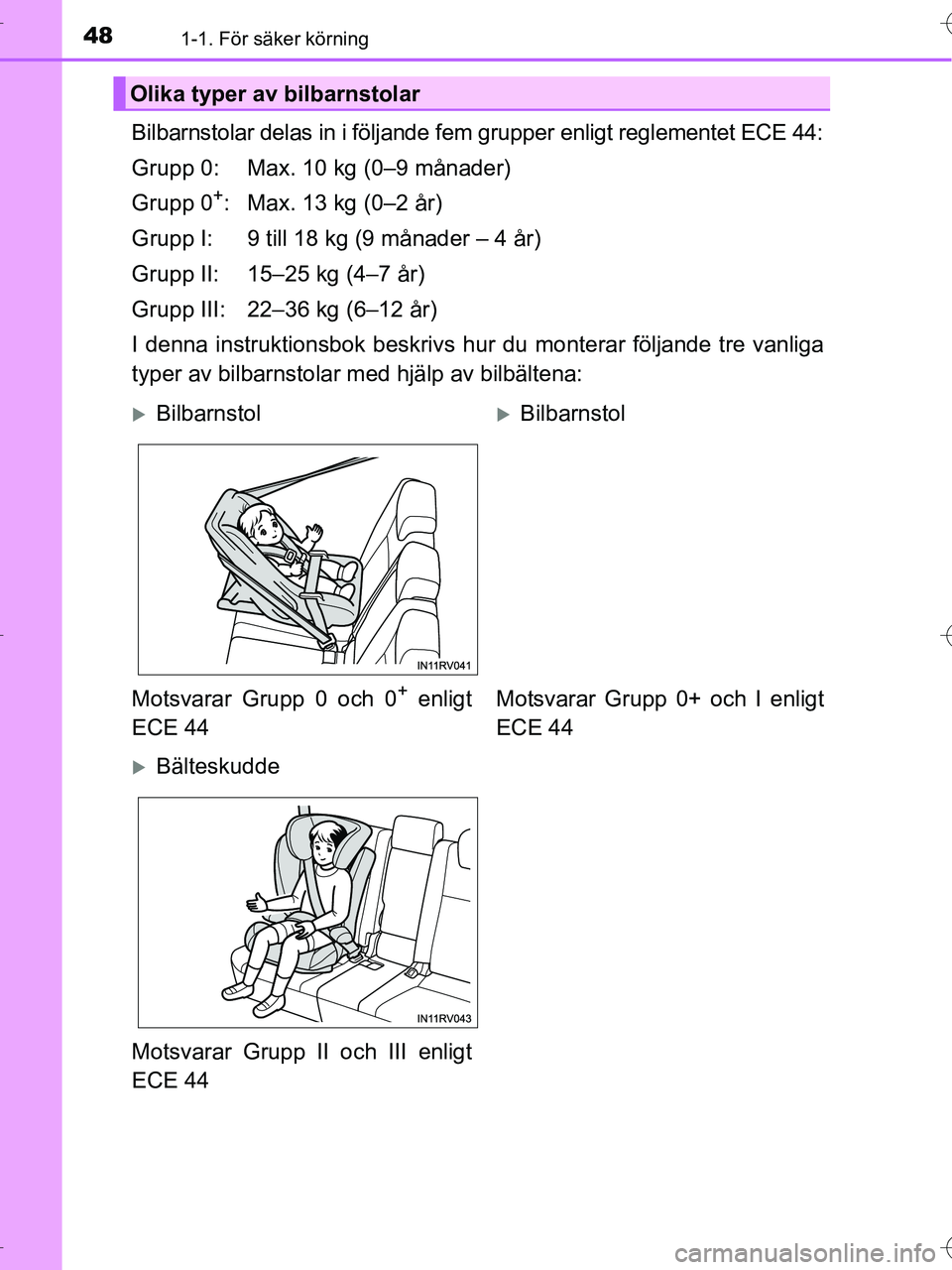

Bilbarnstolar delas in i följande fem grupper enligt reglementet ECE 44:
Grupp 0: Max. 10 kg (0–9 månader)
Grupp 0
+: Max. 13 kg (0–2 år)
Grupp I: 9 till 18 kg (9 månader – 4 år)
Grupp II: 15–25 kg (4–7 år)
Grupp III: 22–36 kg (6–12 år)
I denna instruktionsbok beskrivs hur du monterar följande tre vanliga
typer av bilbarnstolar med hjälp av bilbältena:
Olika typer av bilbarnstolar
XBilbarnstolXBilbarnstol
Motsvarar Grupp 0 och 0
+ enligt
ECE 44 Motsvarar Grupp 0+ och I enligt
ECE 44
XBälteskudde
Motsvarar Grupp II och III enligt
ECE 44
OM42B04SE.book Page 48 Wedn esday, September 7, 2016 1:34 AM

491-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet

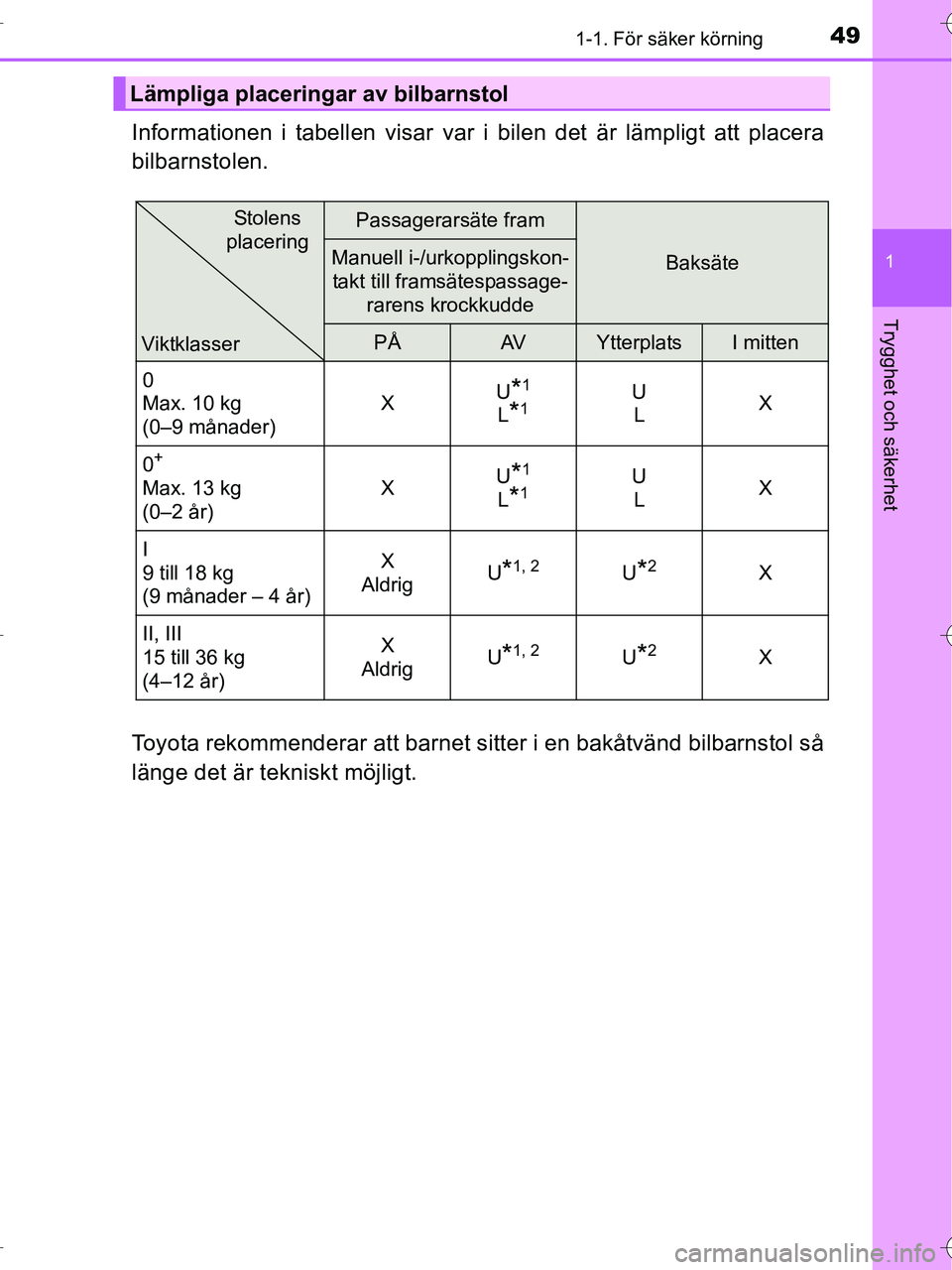

Informationen i tabellen visar var i bilen det är lämpligt att placera
bilbarnstolen.
Toyota rekommenderar att barnet sitter i en bakåtvänd bilbarnstol så
länge det är tekniskt möjligt.
Lämpliga placeringar av bilbarnstol
Passagerarsäte fram
BaksäteManuell i-/urkopplingskon-takt till framsätespassage-
rarens krockkudde
PÅAVYtterplatsI mitten
0
Max. 10 kg
(0–9 månader) X
U
*1
L*1U
L X
0
+
Max. 13 kg
(0–2 år) X
U*1
L*1U
L X
I
9 till 18 kg
(9 månader – 4 år) X
Aldrig U
*1, 2U*2X
II, III
15 till 36 kg
(4–12 år) X
Aldrig U
*1, 2U*2X
ViktklasserStolens
placering
OM42B04SE.book Page 49 Wedn esday, September 7, 2016 1:34 AM

501-1. För säker körning
OM42B04SE

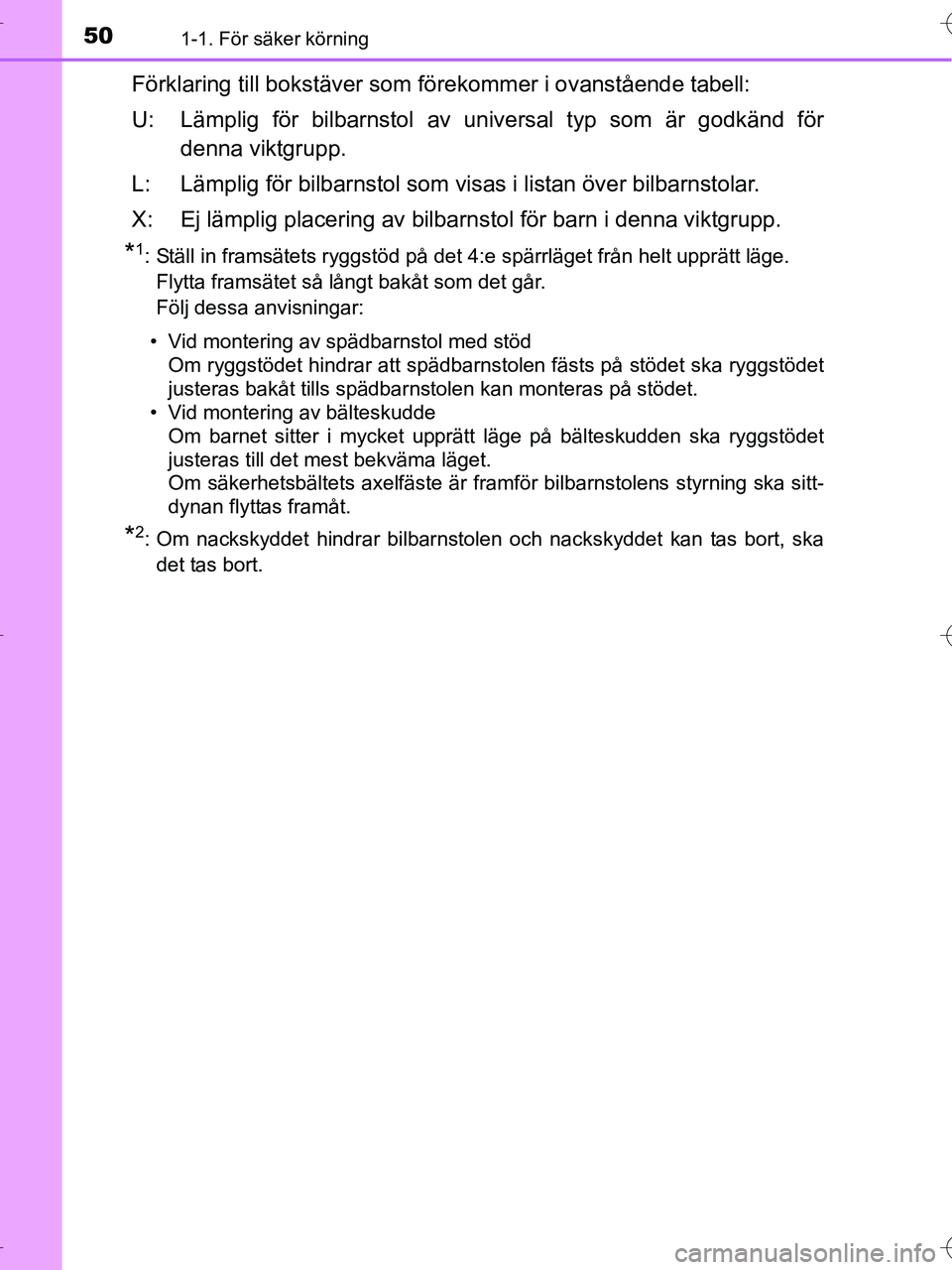

Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig för bilbarnstol av universal typ som är godkänd för denna viktgrupp.
L: Lämplig för bilbarnstol som visas i listan över bilbarnstolar.
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
*1: Ställ in framsätets ryggstöd på det 4:e spärrläget från helt upprätt läge. Flytta framsätet så långt bakåt som det går.
Följ dessa anvisningar:
• Vid montering av spädbarnstol med stöd Om ryggstödet hindrar att spädbarnstolen fästs på stödet ska ryggstödet
justeras bakåt tills spädbarnstolen kan monteras på stödet.
• Vid montering av bälteskudde Om barnet sitter i mycket upprätt läge på bälteskudden ska ryggstödet
justeras till det mest bekväma läget.
Om säkerhetsbältets axelfäste är fram för bilbarnstolens styrning ska sitt-
dynan flyttas framåt.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska
det tas bort.
