TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

71
1
1-3. Stöldskydd
OM42B04SE
Trygghet och säkerhet
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör på sensorområdet på ytterhandtaget två gånger inom 5 sekun-
der.
Med fjärrkontrollnyckeln:
Tryck på två gånger inom 5 sekunder.
Med låsfunktionen: Fatta tag i det yttre dörrhandtaget.
Använda fjärrkontrollen: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Inaktivera det dubbels idiga låssystemet
VA R N I N G
■Säkerhetsåtgärder för dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns männis-
kor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM42B04SE.book Page 71 Wedn esday, September 7, 2016 1:34 AM

721-3. Stöldskydd
OM42B04SE
Larm∗
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
●En låst dörr låses upp eller öppnas på annat sätt än med den elek-
troniska låsfunktionen eller med fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
● Motorhuven öppnas.
● Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner
sig i bilen.)
● Lutningssensorn känner av en förändring av bilens lutning. (i före-
kommande fall)
● Rutan på bakluckan går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen eller fjärrkontrollen. Systemet
aktiveras automatiskt efter 30 sek-
under.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
∗: I förekommande fall
Larmet
Inställning av larmsystemet
OM42B04SE.book Page 72 Wedn esday, September 7, 2016 1:34 AM

731-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
Gör något av följande för att inaktivera eller stoppa larmen:
●Lås upp dörrarna med låsfunktionen eller fjärrkontrollen.
● Starta hybridsystemet. (Larmet inaktiveras eller stängs av efter någ-
ra sekunder.)
■Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
■ Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av bilen:
●Ingen befinner sig inne i bilen.
● Fönster och taklucka (i förekommande fall) är stängda innan larmet aktiveras.
● Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
■ Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
Inaktivera eller stänga av larmet
●Dörrarna låses upp med den mekaniska
nyckeln.
● Någon inne i bilen öppnar en dörr eller
motorhuven.
OM42B04SE.book Page 73 Wedn esday, September 7, 2016 1:34 AM

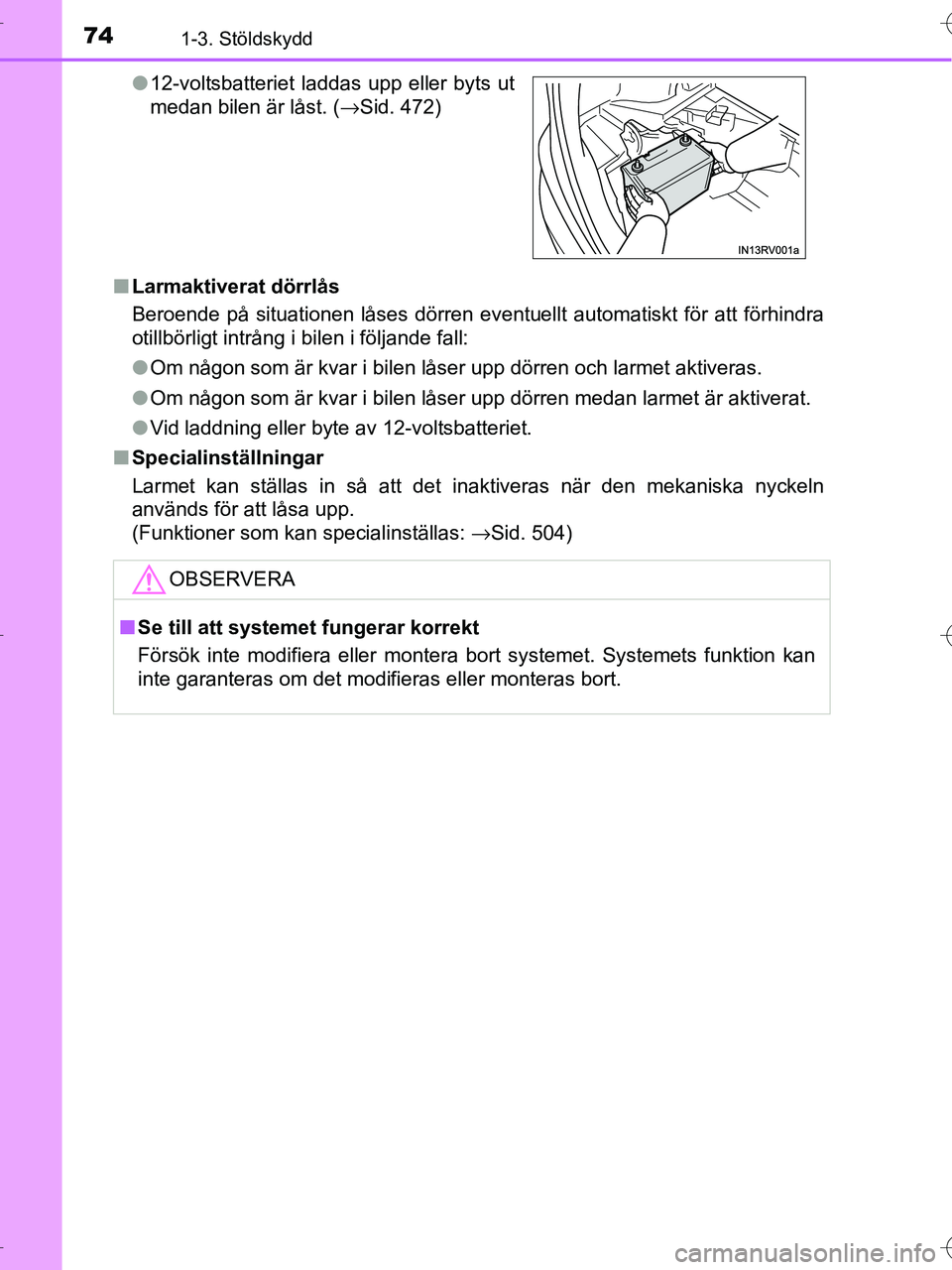

741-3. Stöldskydd
OM42B04SE■
Larmaktiverat dörrlås
Beroende på situationen låses dörren eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
●Om någon som är kvar i bilen låser upp dörren och larmet aktiveras.
● Om någon som är kvar i bilen låser upp dörren medan larmet är aktiverat.
● Vid laddning eller byte av 12-voltsbatteriet.
■ Specialinställningar
Larmet kan ställas in så att det inaktiveras när den mekaniska nyckeln
används för att låsa upp.
(Funktioner som kan specialinställas: →Sid. 504)
●
12-voltsbatteriet laddas upp eller byts ut
medan bilen är låst. ( →Sid. 472)
OBSERVERA
■Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.
OM42B04SE.book Page 74 Wedn esday, September 7, 2016 1:34 AM

751-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
●Rörelsedetektorn känner av inkräkta re eller rörelse inne i bilen.
● Lutningssensorn känner av en föränd ring i bilens lutning, t.ex. om
bilen bogseras bort. (i förekommande fall)
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
■Ställa in rörelsedetektor och lutningssensor
Rörelsedetektorn och lutningssensor n ställs automatiskt in samti-
digt med larmet. ( →Sid. 72)
■Stänga av rörelsedetek tor och lutningssensor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn och lutningssensorn stängs av innan du ställer
in larmet eftersom dessa reagerar på rörelser i bilen. Stäng av med startknappen.
Tryck på knappen för urkopp-
ling av rörelsedetektor och
lutningssensor.
För att ställa in larmet med rörel-
sedetektorn och lutningssens-
orn urkopplade måste larmet
ställas in högst fem minuter efter
att sensorerna inaktiverats.
Rörelsedetektorn och lutnings-
sensorn återgår till påslaget
läge varje gång startknappen
trycks till tändningsläge.
Rörelsedetektor och lutningssensor
1
2
OM42B04SE.book Page 75 Wedn esday, September 7, 2016 1:34 AM

761-3. Stöldskydd
OM42B04SE
■Inaktivering och automatisk återinkoppling av rörels edetektor och lutnings-
sensor
● Larmet är fortfarande aktiverat även om rörelsedetektorn och lutningssensorn
stängs av.
● När rörelsedetektorn och lutningssensorn är bortkopplade kopplar du åter in
rörelsedetektorn och lutningssensorn med en tryckning på startknappen
eller genom att dörrarna låses upp med låsfunktionen eller fjä\
rrkontrollen.
● Rörelsedetektorn och lutningssensorn kopplas åter in automatiskt när larm-
systemet inaktiveras.
■ Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Ultrasoniska vågor från apparater so m t.ex. rörelsedetektor i andra fordon
• Människor i rörelse utanför bilen
●
Ett fönster eller takluckan (i förekom-
mande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
● Lösa föremål inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
OM42B04SE.book Page 76 Wedn esday, September 7, 2016 1:34 AM

771-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
●Platser där starka vibrationer eller buller förekommer, eller situationer när
bilen utsätts för upprepade stötar eller vibrationer:
• Om bilen är parkerad i ett garage
• När bilen transporteras på färja, trailer, tåg etc.
• Om is avlägsnas från bilen
• Om bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• Om bilen befinner sig i hagel eller åskväder
■ Faktorer beträffande lutningssensor ns känslighet (i förekommande fall)
Sensorn kan utlösa larmet i följande situationer:
● Bilen transporteras på färja, trailer, tåg etc.
● Bilen är parkerad i ett parkeringsgarage.
● Bilen befinner sig i en biltvätt där bilen flyttas.
● Lufttrycket i ett däck sjunker.
● Bilen lyfts med domkraft.
● En jordbävning inträffar eller vägen rasar.
● Bagage lastas i eller ur en takbox.
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Montering av andra tillbehör än original Toyota-delar, eller om föremål lämnas
mellan förarsätet och framsätespassagerarsätet kan avkänningsförmågan
minskas.
●Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM42B04SE.book Page 77 Wedn esday, September 7, 2016 1:34 AM

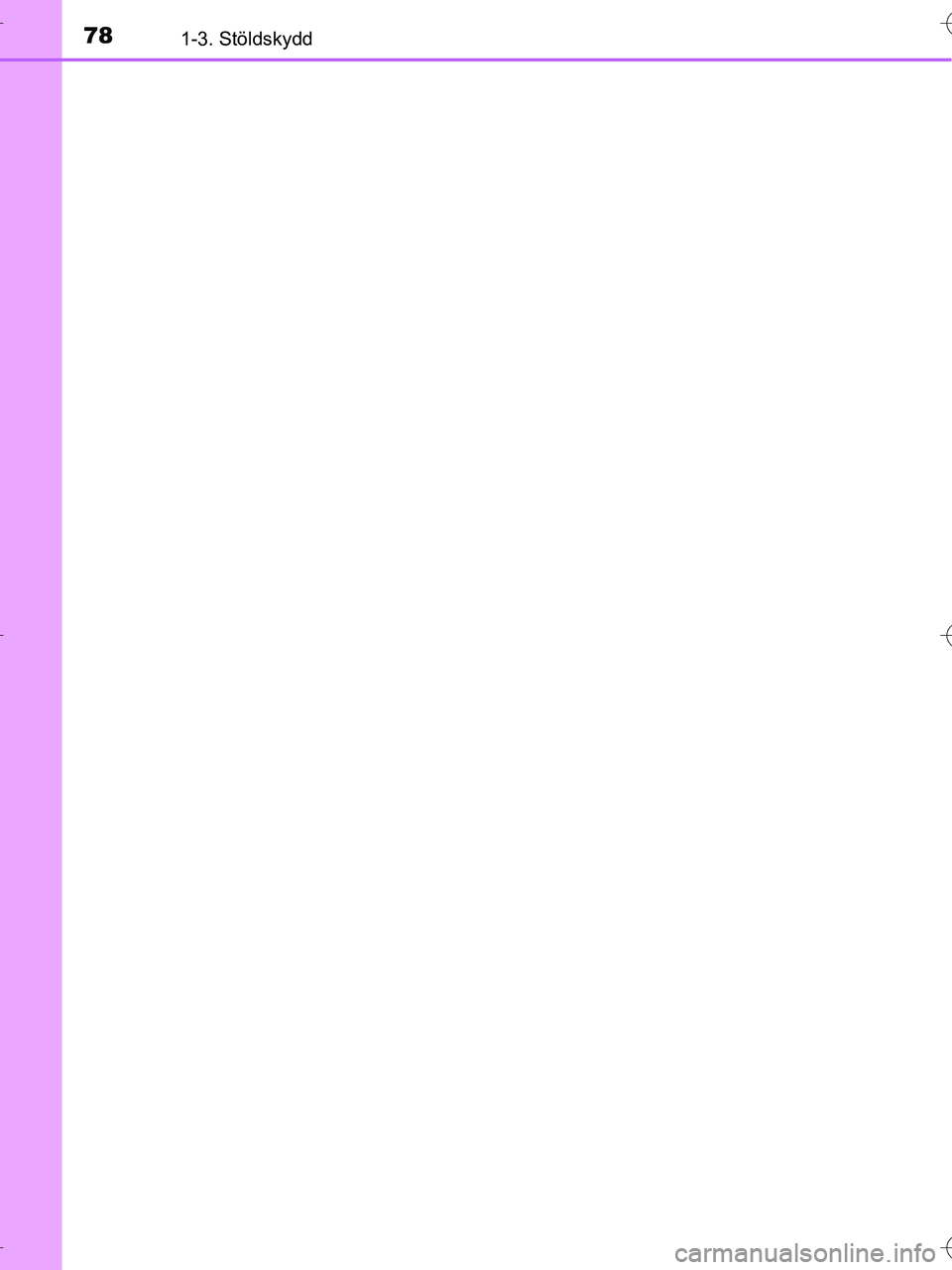

781-3. Stöldskydd
OM42B04SE
OM42B04SE.book Page 78 Wednesday, September 7, 2016 1:34 AM

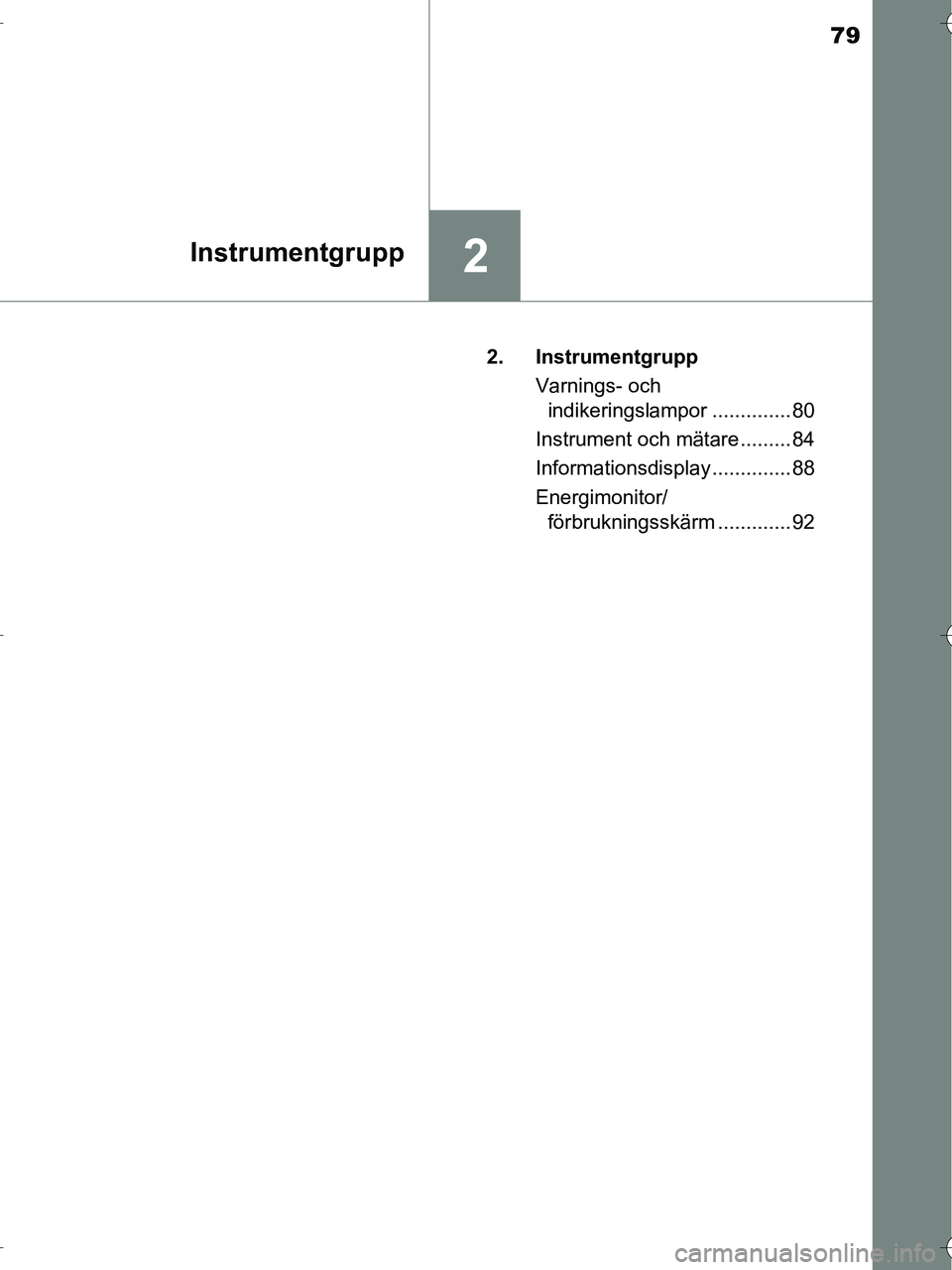

79
2Instrumentgrupp
OM42B04SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 80
Instrument och mätare ......... 84
Informationsdisplay .............. 88
Energimonitor/ förbrukningsskärm .............92
OM42B04SE.book Page 79 Wedn esday, September 7, 2016 1:34 AM

802. Instrumentgrupp
OM42B04SE

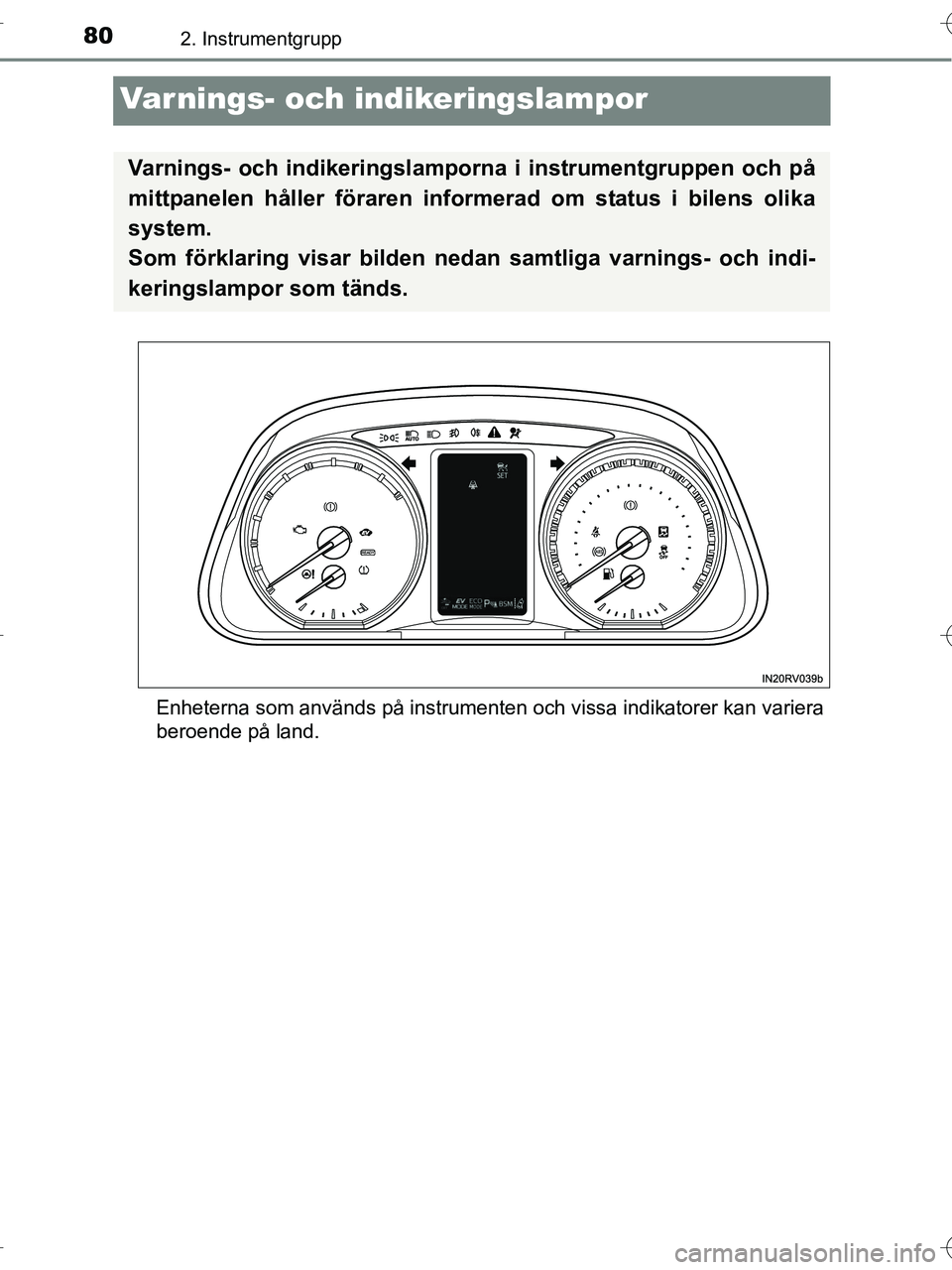

Varnings- och indikeringslampor
Enheterna som används på instrumenten och vissa indikatorer kan variera
beroende på land.
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status i bilens olika
system.
Som förklaring visar bilden nedan samtliga varnings- och indi-
keringslampor som tänds.
OM42B04SE.book Page 80 Wedn esday, September 7, 2016 1:34 AM
