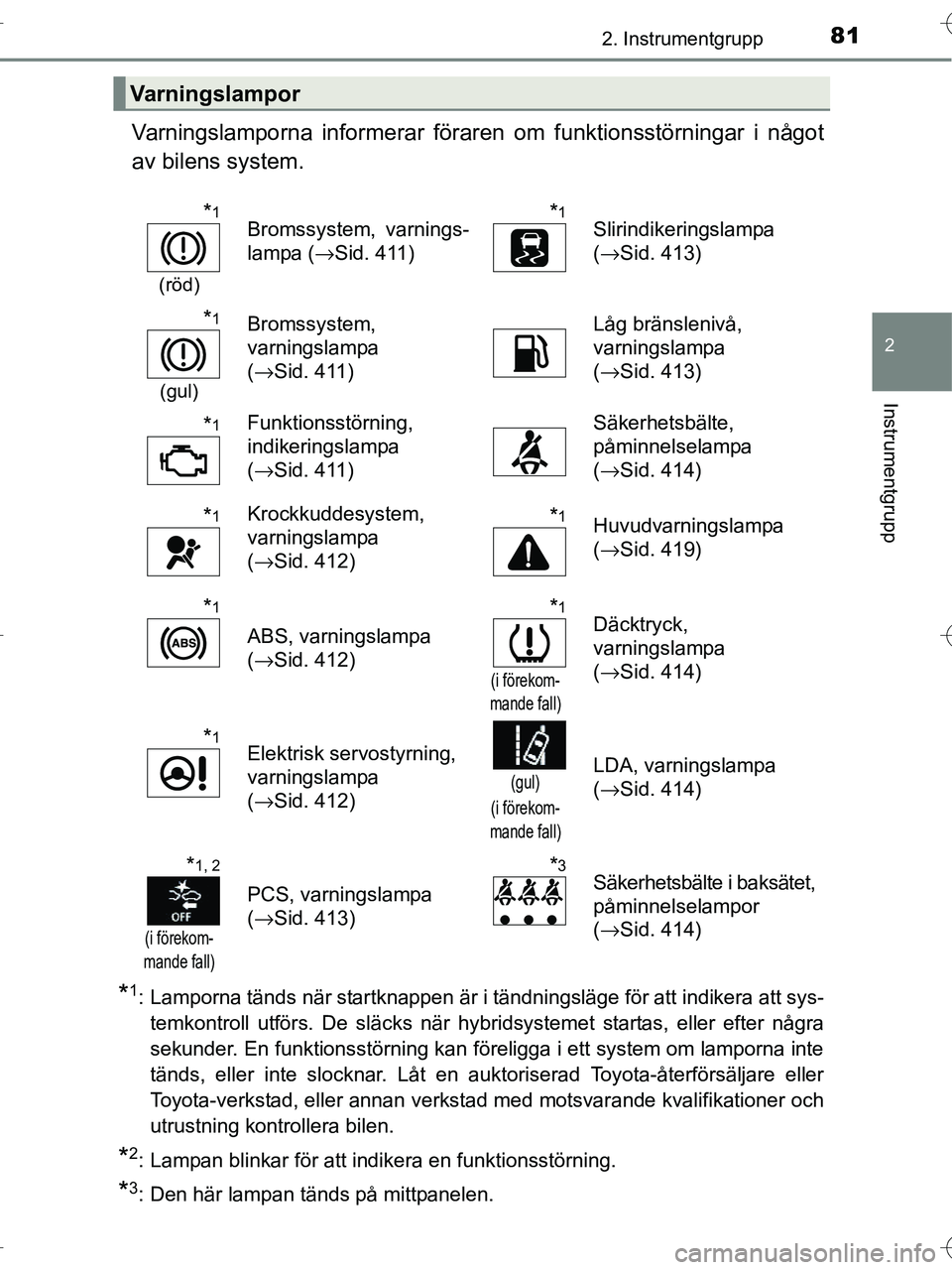

812. Instrumentgrupp
2
Instrumentgrupp
OM42B04SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys- temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan föreligga i ett system om lamporna inte
tänds, eller inte slocknar. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*3: Den här lampan tänds på mittpanelen.
Varningslampor
*1
(röd)
Bromssystem, varnings-
lampa ( →Sid. 411)*1Slirindikeringslampa
(→Sid. 413)
*1
(gul)
Bromssystem,
varningslampa
(→Sid. 411)Låg bränslenivå,
varningslampa
(→Sid. 413)
*1Funktionsstörning,
indikeringslampa
(→Sid. 411)Säkerhetsbälte,
påminnelselampa
(→Sid. 414)
*1Krockkuddesystem,
varningslampa
(→Sid. 412)*1Huvudvarningslampa
(→Sid. 419)
*1
ABS, varningslampa
(→Sid. 412)
*1
(i förekom-
mande fall)
Däcktryck,
varningslampa
( →Sid. 414)
*1Elektrisk servostyrning,
varningslampa
(→Sid. 412)
(gul)
(i förekom-
mande fall)LDA, varningslampa
( →Sid. 414)
*1, 2
(i förekom-
mande fall)
PCS, varningslampa
( →Sid. 413)
*3Säkerhetsbälte i baksätet,
påminnelselampor
(→Sid. 414)
OM42B04SE.book Page 81 Wedn esday, September 7, 2016 1:34 AM

822. Instrumentgrupp
OM42B04SE
Indikeringslamporna håller föraren informerad om status i bilens olika
system.
Indikeringslampor
Körriktningsvisare
( →Sid. 190)*1VSC OFF,
indikeringslampa
(→Sid. 280)
Bakljus,
indikeringslampa
( →Sid. 192) ”READY”,
indikeringslampa
(
→Sid. 176)
Helljus,
indikeringslampa
( →Sid. 193)
*1, 3
(i förekom-
mande fall)
PCS, varningslampa
( →Sid. 221)
(i förekom-
mande fall)
Automatiskt helljus,
indikeringslampa
( →Sid. 197)*4Stöldskyddssystem,
indikeringslampa
(→Sid. 70, 72)
(i förekom-
mande fall)
Dimljus fram,
indikeringslampa
( →Sid. 201) ”SPORT”,
indikeringslampa
(
→Sid. 185)
Dimljus bak,
indikeringslampa
( →Sid. 201) ”ECO MODE”,
indikeringslampa
(
→Sid. 185)
(i förekom-
mande fall)
Farthållare,
indikeringslampa
( →Sid. 245, 257) EV, indikeringslampa
(
→Sid. 63)
(i förekom-
mande fall)
Aktiv farthållare,
indikeringslampa
( →Sid. 245) Körläge EV,
indikeringslampa
(
→Sid. 182)
Farthållare,
indikeringslampa ”SET”
( → Sid. 245, 257)
(i förekom-
mande fall)
Toyota
parkeringssensor,
indikeringslampa
( →Sid. 261)
*1, 2Slirindikeringslampa
(→Sid. 280)
(i förekom-
mande fall)
LDA (Körfilsvarning),
indikeringslampa
( →Sid. 235)
OM42B04SE.book Page 82 Wedn esday, September 7, 2016 1:34 AM

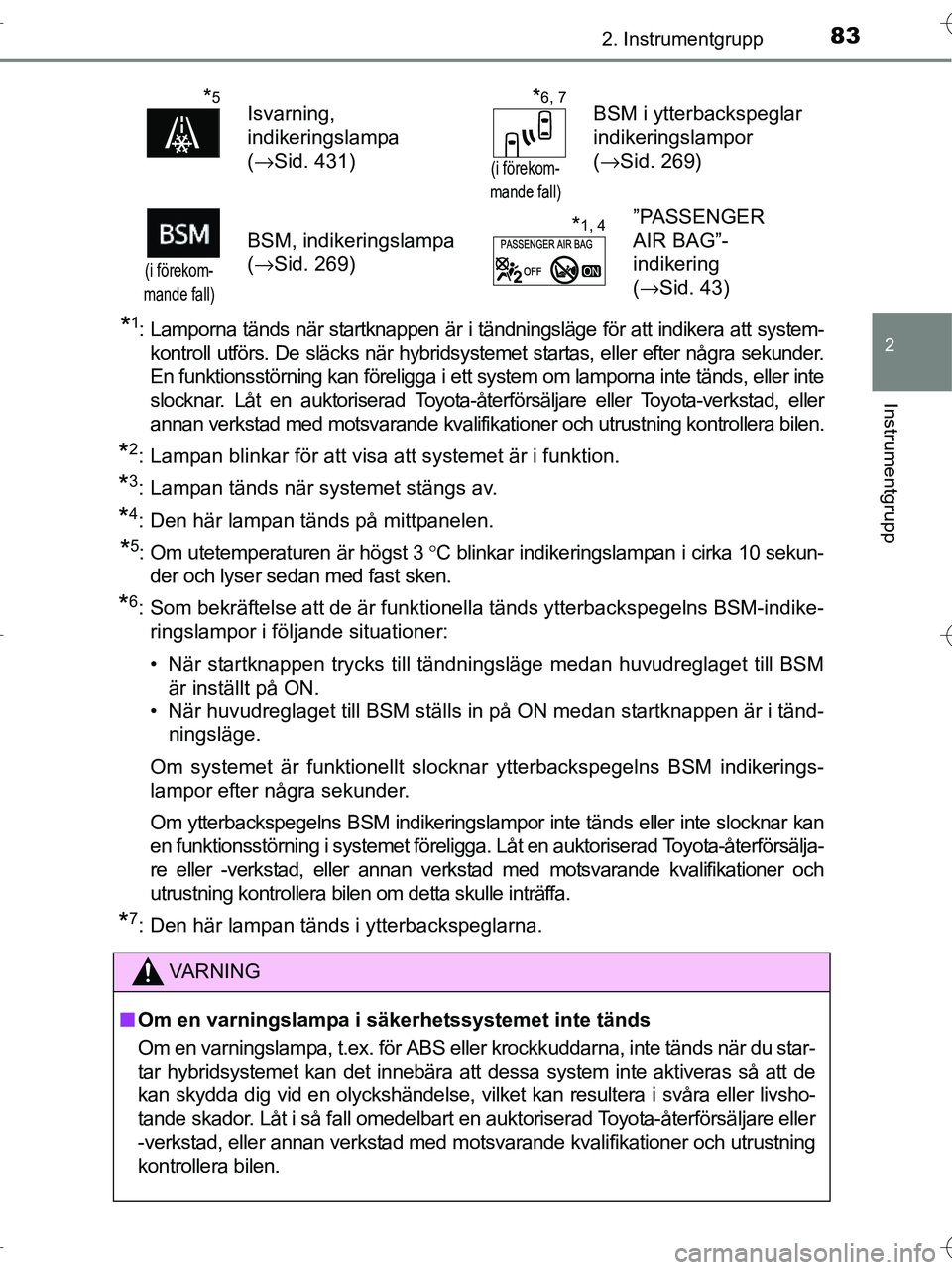

832. Instrumentgrupp
2
Instrumentgrupp
OM42B04SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att system-kontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder.
En funktionsstörning kan föreligga i ett system om lamporna inte tänds, eller inte
slocknar. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*4: Den här lampan tänds på mittpanelen.
*5: Om utetemperaturen är högst 3 °C blinkar indikeringslampan i cirka 10 sekun-
der och lyser sedan med fast sken.
*6: Som bekräftelse att de är funktionella tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen trycks till tändningsläge medan huvudreglaget till BSM är inställt på ON.
• När huvudreglaget till BSM ställs in på ON medan startknappen är i tänd- ningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM indikerings-
lampor efter några sekunder.
Om ytterbackspegelns BSM indikeringslampor inte tänds eller inte slocknar kan
en funktionsstörning i systemet föreligga. Låt en auktoriserad Toyota-återförsälja-
re eller -verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen om detta skulle inträffa.
*7: Den här lampan tänds i ytterbackspeglarna.
*5Isvarning,
indikeringslampa
( →Sid. 431)*6, 7
(i förekom-
mande fall)
BSM i ytterbackspeglar
indikeringslampor
( →Sid. 269)
(i förekom-
mande fall)
BSM, indikeringslampa
( →Sid. 269)*1, 4”PASSENGER
AIR BAG”-
indikering
(→Sid. 43)
VA R N I N G
■ Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du star-
tar hybridsystemet kan det innebära att dessa system inte aktiveras så att de
kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller livsho-
tande skador. Låt i så fall omedelbart en auktoriserad Toyota-återförsäljare eller
-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
OM42B04SE.book Page 83 Wedn esday, September 7, 2016 1:34 AM

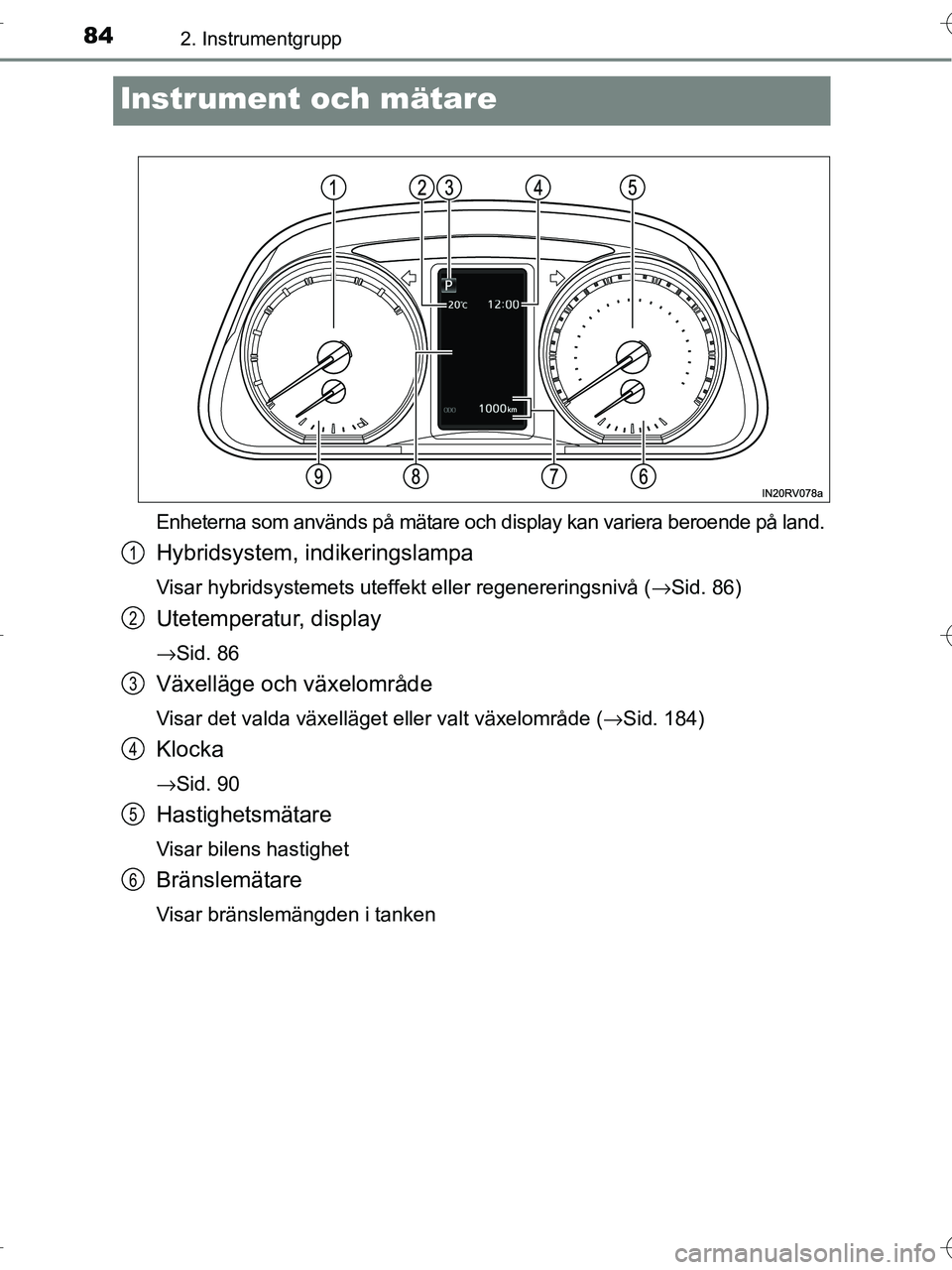

842. Instrumentgrupp
OM42B04SE
Instrument och mätare
Enheterna som används på mätare och display kan variera beroende på land.
Hybridsystem, indikeringslampa
Visar hybridsystemets uteffekt eller regenereringsnivå (→Sid. 86)
Utetemperatur, display
→Sid. 86
Växelläge och växelområde
Visar det valda växelläget eller valt växelområde (→Sid. 184)
Klocka
→Sid. 90
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
1
2
3
4
5
6
OM42B04SE.book Page 84 Wednesday, September 7, 2016 1:34 AM

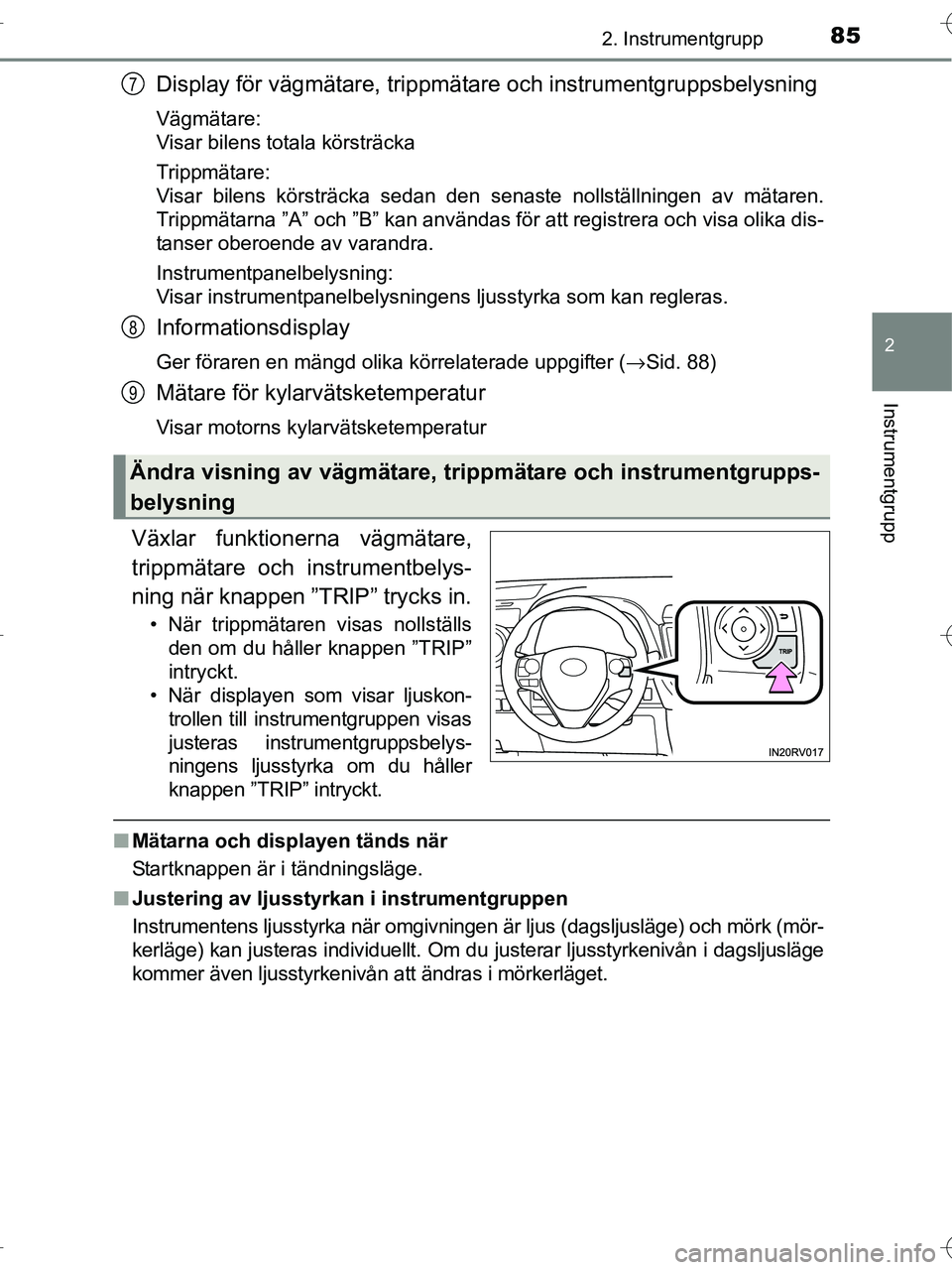

852. Instrumentgrupp
2
Instrumentgrupp
OM42B04SE
Display för vägmätare, trippmätare och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna ”A” och ”B” kan användas för att registrera och visa olika dis-
tanser oberoende av varandra.
Instrumentpanelbelysning:
Visar instrumentpanelbelysningens ljusstyrka som kan regleras.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter ( →Sid. 88)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur
Växlar funktionerna vägmätare,
trippmätare och instrumentbelys-
ning när knappen ”TRIP” trycks in.
• När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
• När displayen som visar ljuskon- trollen till instrumentgruppen visas
justeras instrumentgruppsbelys-
ningens ljusstyrka om du håller
knappen ”TRIP” intryckt.
■Mätarna och displayen tänds när
Startknappen är i tändningsläge.
■ Justering av ljusstyrkan i instrumentgruppen
Instrumentens ljusstyrka när omgivningen är ljus (dagsljusläge) och mörk (mör-
kerläge) kan justeras individuellt. Om du justerar ljusstyrkenivån i dagsljusläge
kommer även ljusstyrkenivån att ändras i mörkerläget.
Ändra visning av vägmätare, tri ppmätare och instrumentgrupps-
belysning
7
8
9
OM42B04SE.book Page 85 Wedn esday, September 7, 2016 1:34 AM

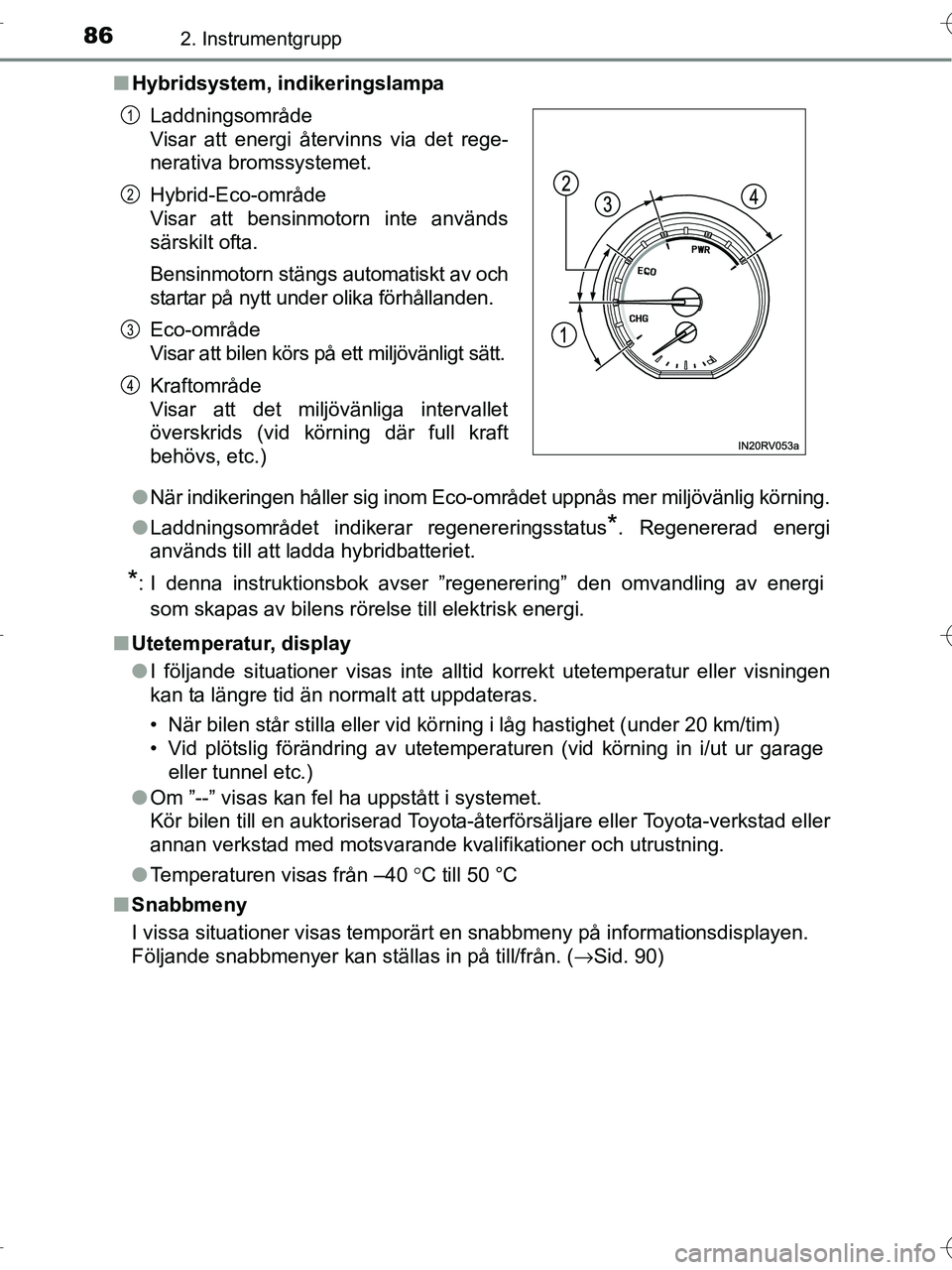

862. Instrumentgrupp
OM42B04SE■
Hybridsystem, indikeringslampa
●När indikeringen håller sig inom Eco-o mrådet uppnås mer miljövänlig körning.
● Laddningsområdet indikerar regenereringsstatus
*. Regenererad energi
används till att ladda hybridbatteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
■ Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid kö rning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
● Om ”--” visas kan fel ha uppstått i systemet.
Kör bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Temperaturen visas från –40 °C till 50 °C
■ Snabbmeny
I vissa situationer visas temporärt en snabbmeny på informationsdisplayen.
Följande snabbmenyer kan ställas in på till/från. ( →Sid. 90)
Laddningsområde
Visar att energi återvinns via det rege-
nerativa bromssystemet.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av och
startar på nytt under olika förhållanden.
Eco-område
Visar att bilen körs på ett miljövänligt sätt.
Kraftområde
Visar att det miljövänliga intervallet
överskrids (vid körning där full kraft
behövs, etc.)
1
2
3
4
OM42B04SE.book Page 86 Wedn
esday, September 7, 2016 1:34 AM

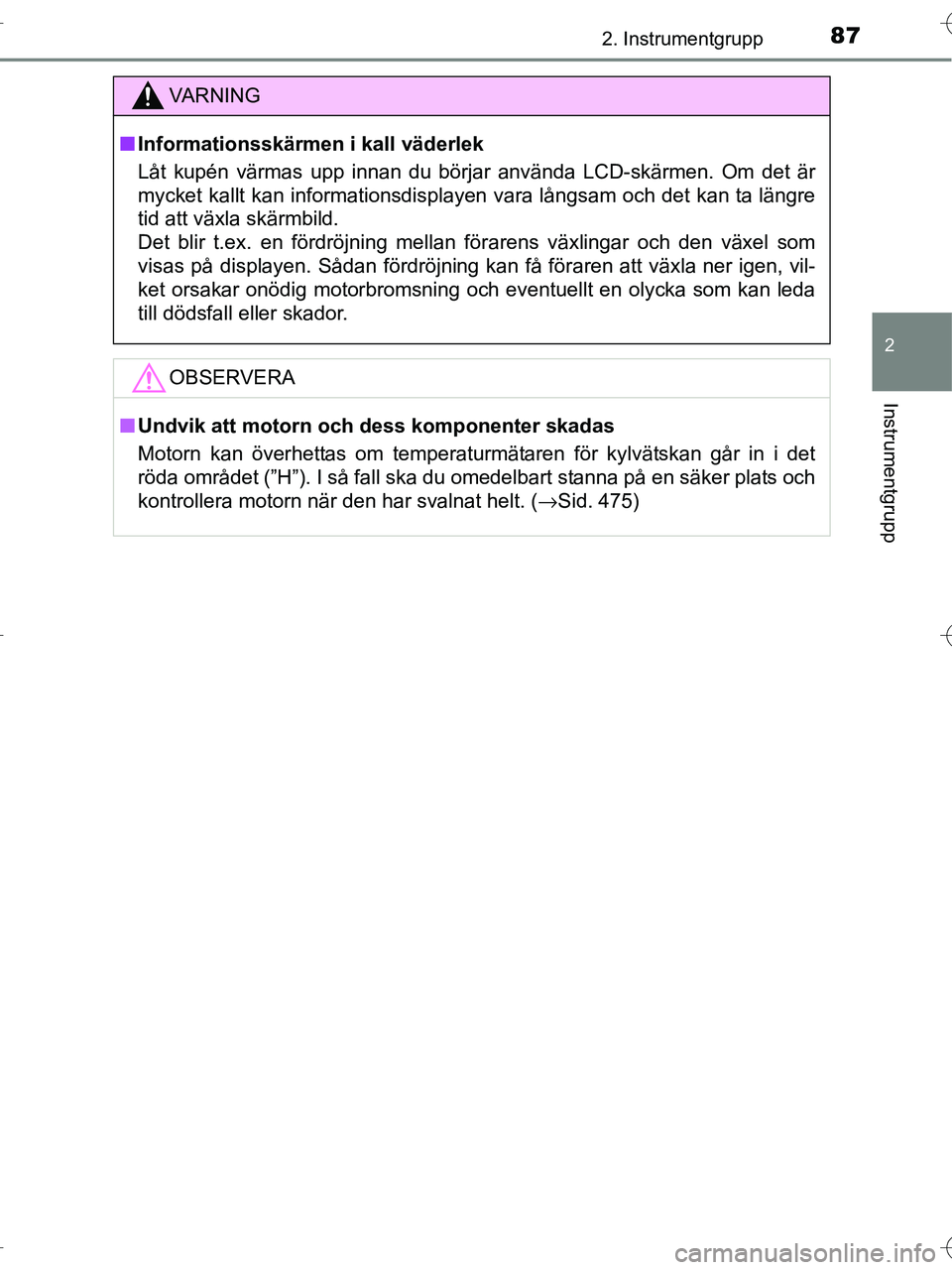

872. Instrumentgrupp
2
Instrumentgrupp
OM42B04SE
VA R N I N G
■Informationsskärmen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan informationsdisplayen vara långsam och det kan ta längre
tid att växla skärmbild.
Det blir t.ex. en fördröjning mellan förarens växlingar och den växel som
visas på displayen. Sådan fördröjning kan få föraren att växla ner igen, vil-
ket orsakar onödig motorbromsning och eventuellt en olycka som kan leda
till dödsfall eller skador.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats och
kontrollera motorn när den har svalnat helt. ( →Sid. 475)
OM42B04SE.book Page 87 Wednesday, September 7, 2016 1:34 AM

882. Instrumentgrupp
OM42B04SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
●Menysymboler
Visar följande information när
en symbol väljs. ( →Sid. 89)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( →Sid. 89)
Navigationsskärm*
Välj för att visa följande information som är länkad till navigationssystemet.
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Ljudanläggningslänkad display*
Välj för att kunna välja ljudkälla eller spår på displayen med kontrollerna.
Körfältsassistans, information*
Välj för att visa den aktiva farthållaren* eller LDA (körfilsvarning med
styrningskontroll)
* när systemet är aktivt. (→Sid. 232, 245)
Symbolerna som visas beror på vilket system som används.
Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. ( →Sid. 419)
Visning av inställningar
Välj för att ändra inställningarna för systemet och mätardisplayer.
(→Sid. 90)
*: I förekommande fall
Displayens innehåll
OM42B04SE.book Page 88 Wedn esday, September 7, 2016 1:34 AM

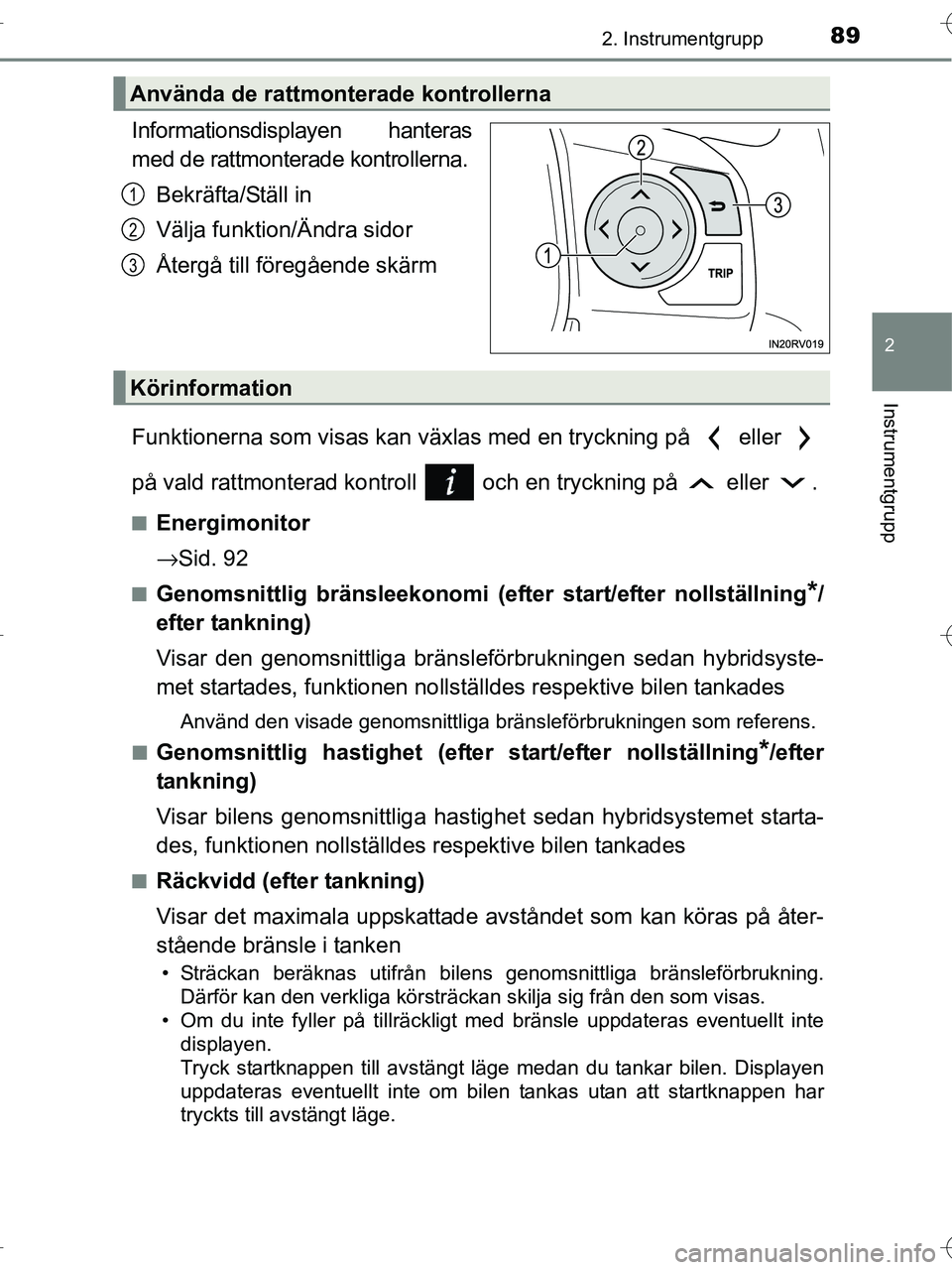

892. Instrumentgrupp
2
Instrumentgrupp
OM42B04SE
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.Bekräfta/Ställ in
Välja funktion/Ändra sidor
Återgå till föregående skärm
Funktionerna som visas kan växlas med en tryckning på eller
på vald rattmonterad kontroll och en tryckning på eller .
■Energimonitor
→ Sid. 92
■Genomsnittlig bränsleekonomi (e fter start/efter nollställning*/
efter tankning)
Visar den genomsnittliga bränsl eförbrukningen sedan hybridsyste-
met startades, funktionen nollställdes respektive bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
■
Genomsnittlig hastighet (efter start/efter nollställning*/efter
tankning)
Visar bilens genomsnittliga hastig het sedan hybridsystemet starta-
des, funktionen nollställdes respektive bilen tankades
■Räckvidd (efter tankning)
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Tryck startknappen till avstängt läge medan du tankar bilen. Displayen
uppdateras eventuellt inte om bilen tankas utan att startknappen har
tryckts till avstängt läge.
Använda de rattmonterade kontrollerna
1
2
3
Körinformation
OM42B04SE.book Page 89 Wedn esday, September 7, 2016 1:34 AM

902. Instrumentgrupp
OM42B04SE■
LDA (Aktiv körfilsvarning med
styrningskontroll), krängnings-
varning (i förekommande fall)
→ Sid. 232
■Display avstängd
Ett tom skärm visas
*: Funktionen kan nollställas genom att knappen på ratten hålls intryckt
medan funktionen som ska nollställas visas.
Inställningarna för följande funktioner kan ändras, se Sid. 497
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
● LDA (Körfilsvarning med styrningskontroll)* (→ Sid. 232)
● (Aktivt krockskyddssystem)
* (→ Sid. 217)
● (Dödavinkelvarnare)
* (→ Sid. 269)
● (Toyota parkeringssensorer)
* (→ Sid. 261)
● RSA (Vägskyltsigenkänning)
* (→ Sid. 240)
● Klocka
Justerar timme och minut, växlar mellan visning av 12- och
24-timmarsklockan.
● (Elbaklucka)
* (→ Sid. 109)
● Instrument, inställningar
• Språk
Välj för att ändra språket på displayen.
• Enhet Välj för att ändra måttenheten för bränsleförbrukning.
• EV-indikator Välj för att aktivera/inaktivera EV-indikatorn
• Snabbmeny
Välj för att ställa in följande snabbmenyer som kan visas i vissa situa-
tioner, påslagen/avstängd.
• Kontrastfärg Välj för att ändra kontrastfärgerna på skärmen, t.ex. färgen på markören.
Visning av inställningar
OM42B04SE.book Page 90 Wedn esday, September 7, 2016 1:34 AM
