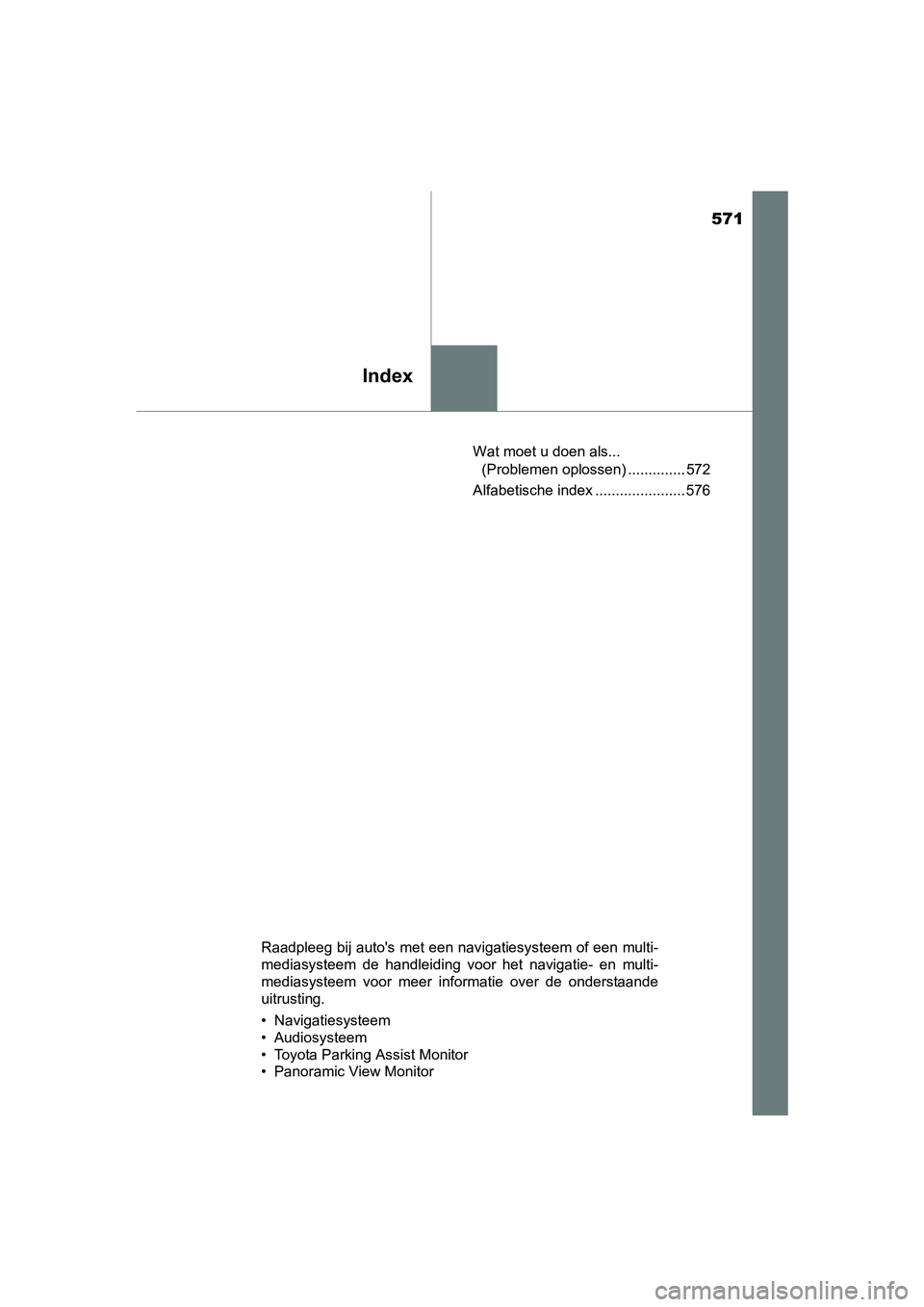

TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

571
Index
RAV4-HV_OM_OM42B04E_(EE)Wat moet u doen als...
(Problemen oplossen) .............. 572
Alfabetische index ...................... 576
Raadpleeg bij auto's met een navigatiesysteem of een multi-
mediasysteem de handleiding voor het navigatie- en multi-
mediasysteem voor meer informatie over de onderstaande
uitrusting.
• Navigatiesysteem
• Audiosysteem
• Toyota Parking Assist Monitor
• Panoramic View Monitor
RAV4-HV_OM_OM42B04E_(EE).book Page 571 Friday, August 5, 2016 4:24 PM

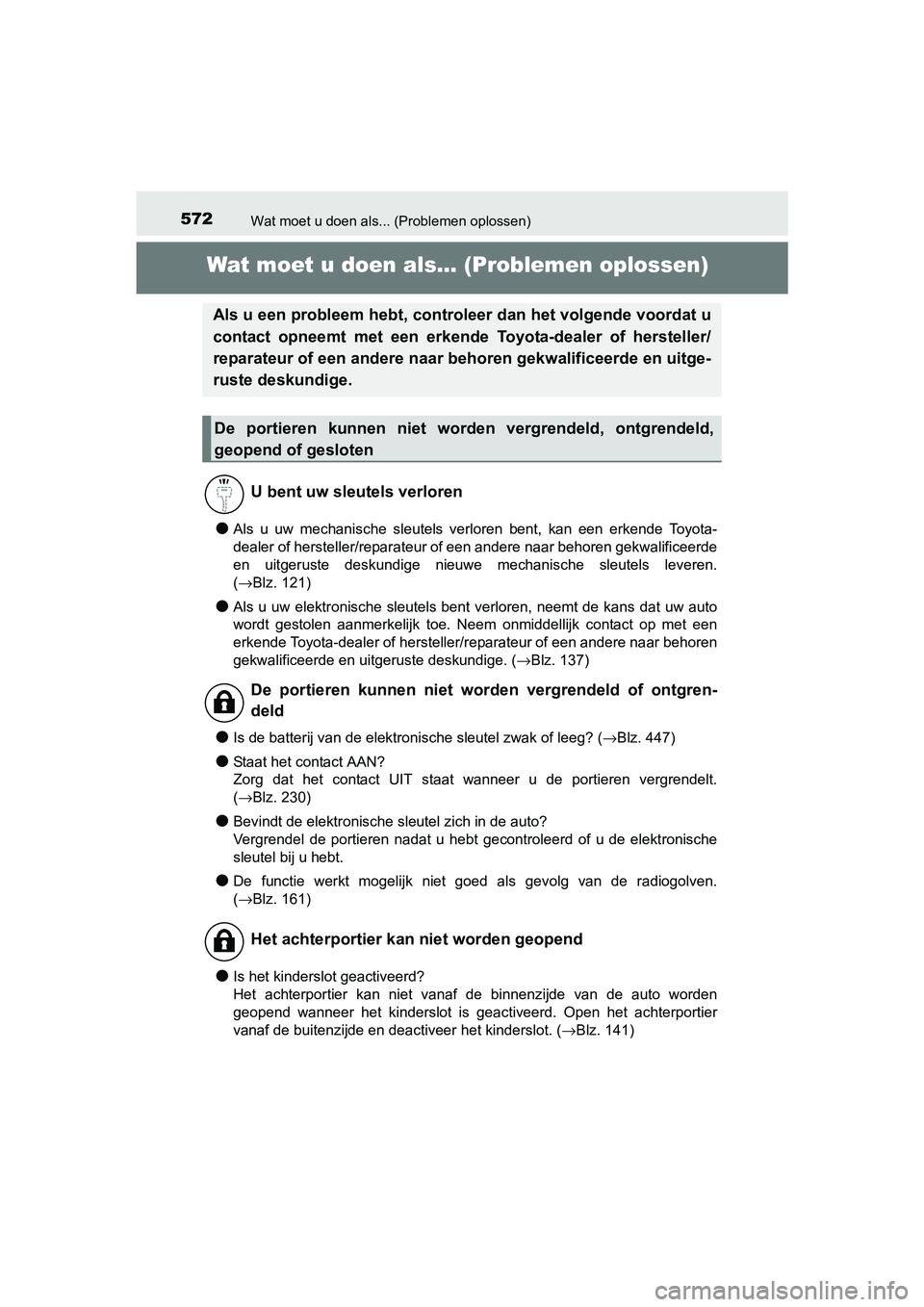

572Wat moet u doen als... (Problemen oplossen)
RAV4-HV_OM_OM42B04E_(EE)
Wat moet u doen als... (Problemen oplossen)
●Als u uw mechanische sleutels verloren bent, kan een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige nieuwe mechanische sleutels leveren.
( →Blz. 121)
●Als u uw elektronische sleutels bent verloren, neemt de kans da t uw auto
wordt gestolen aanmerkelijk toe. Neem onmiddellijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. ( →Blz. 137)
●Is de batterij van de elektronische sleutel zwak of leeg? ( →Blz. 447)
●Staat het contact AAN?
Zorg dat het contact UIT staat wanneer u de portieren vergrende lt.
( →Blz. 230)
●Bevindt de elektronische sleutel zich in de auto?
Vergrendel de portieren nadat u hebt gecontroleerd of u de elek tronische
sleutel bij u hebt.
●De functie werkt mogelijk niet goed als gevolg van de radiogolv en.
( →Blz. 161)
●Is het kinderslot geactiveerd?
Het achterportier kan niet vanaf de binnenzijde van de auto wor den
geopend wanneer het kinderslot is geactiveerd. Open het achterp ortier
vanaf de buitenzijde en deactiveer het kinderslot. ( →Blz. 141)
Als u een probleem hebt, controleer dan het volgende voordat u
contact opneemt met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
De portieren kunnen niet worden vergrendeld, ontgrendeld,
geopend of gesloten
U bent uw sleutels verloren
De portieren kunnen niet worden vergrendeld of ontgren-
deld
Het achterportier kan niet worden geopend
RAV4-HV_OM_OM42B04E_(EE).book Page 572 Friday, August 5, 2016 4:24 PM

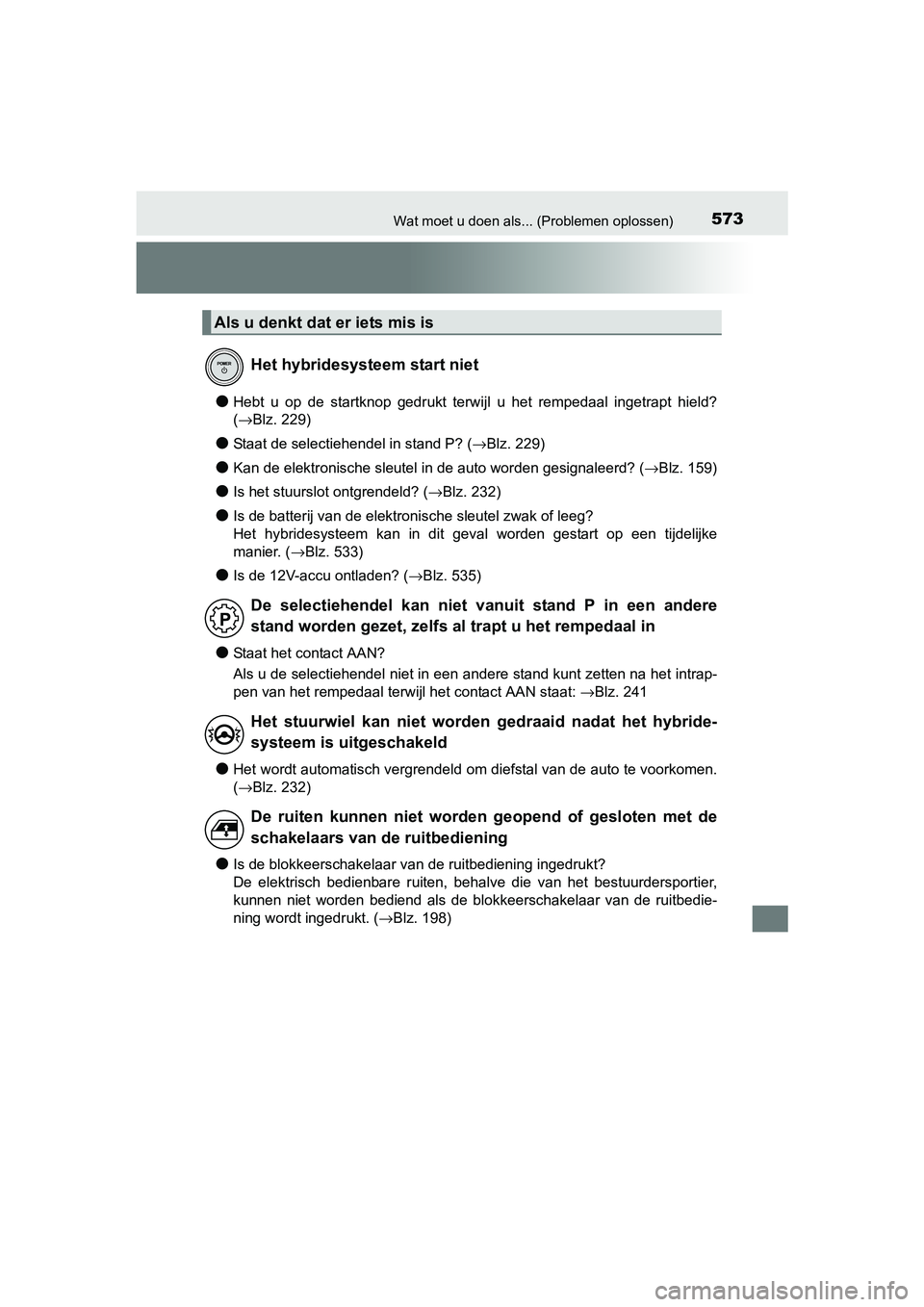

573Wat moet u doen als... (Problemen oplossen)
RAV4-HV_OM_OM42B04E_(EE)
●Hebt u op de startknop gedrukt terwijl u het rempedaal ingetrapt hield?
(→Blz. 229)
●Staat de selectiehendel in stand P? ( →Blz. 229)
●Kan de elektronische sleutel in de auto worden gesignaleerd? ( →Blz. 159)
●Is het stuurslot ontgrendeld? (→Blz. 232)
●Is de batterij van de elektronische sleutel zwak of leeg?
Het hybridesysteem kan in dit geval worden gestart op een tijde lijke
manier. ( →Blz. 533)
●Is de 12V-accu ontladen? ( →Blz. 535)
●Staat het contact AAN?
Als u de selectiehendel niet in een andere stand kunt zetten na het intrap-
pen van het rempedaal terwijl het contact AAN staat: →Blz. 241
●Het wordt automatisch vergrendeld om diefstal van de auto te voorkomen.
(→Blz. 232)
●Is de blokkeerschakelaar van de ruitbediening ingedrukt?
De elektrisch bedienbare ruiten, behalve die van het bestuurder sportier,
kunnen niet worden bediend als de blokkeerschakelaar van de rui tbedie-
ning wordt ingedrukt. (→Blz. 198)
Als u denkt dat er iets mis is
Het hybridesysteem start niet
De selectiehendel kan niet vanuit stand P in een andere
stand worden gezet, zelfs al trapt u het rempedaal in
Het stuurwiel kan niet worden gedraaid nadat het hybride-
systeem is uitgeschakeld
De ruiten kunnen niet worden geopend of gesloten met de
schakelaars van de ruitbediening
RAV4-HV_OM_OM42B04E_(EE).book Page 573 Friday, August 5, 2016 4:24 PM

574Wat moet u doen als... (Problemen oplossen)
RAV4-HV_OM_OM42B04E_(EE)
●De auto power off-functie wordt bediend als het contact gedurende een
bepaalde tijd in stand ACC of AAN staat (het hybridesysteem wer kt niet).
( →Blz. 231)
●Het controlelampje van de veiligheidsgordel knippert
Dragen de bestuurder en de voorpassagier hun veiligheidsgordel?
(→Blz. 478)
●Het waarschuwingslampje van het remsysteem brandt
Is de parkeerrem gedeactiveerd? ( →Blz. 244)
Afhankelijk van de situatie klinken er mogelijk ook andere soor ten waarschu-
wingszoemers. ( →Blz. 475, 483)
●Heeft iemand een portier geopend tijdens het instellen van het alarm?
De sensor signaleert dit en laat het alarm klinken. ( →Blz. 95)
Start het hybridesysteem om het alarm te stoppen.
●Wordt de melding weergegeven op het multi-informatiedisplay?
Controleer de melding op het multi-informatiedisplay. ( →Blz. 483)
●Wanneer een waarschuwingslampje gaat branden of een waarschuwin gs-
melding wordt weergegeven, raadpleeg dan Blz. 475, 483.
Het contact wordt automatisch UIT gezet
Tijdens het rijden klinkt een waarschuwingszoemer
Er wordt een alarm geactiveerd en de claxon klinkt (indien
aanwezig)
Bij het verlaten van de auto klinkt een waarschuwingszoe-
mer
Er gaat een waarschuwingslampje branden of er wordt een
waarschuwingsmelding weergegeven
RAV4-HV_OM_OM42B04E_(EE).book Page 574 Friday, August 5, 2016 4:24 PM

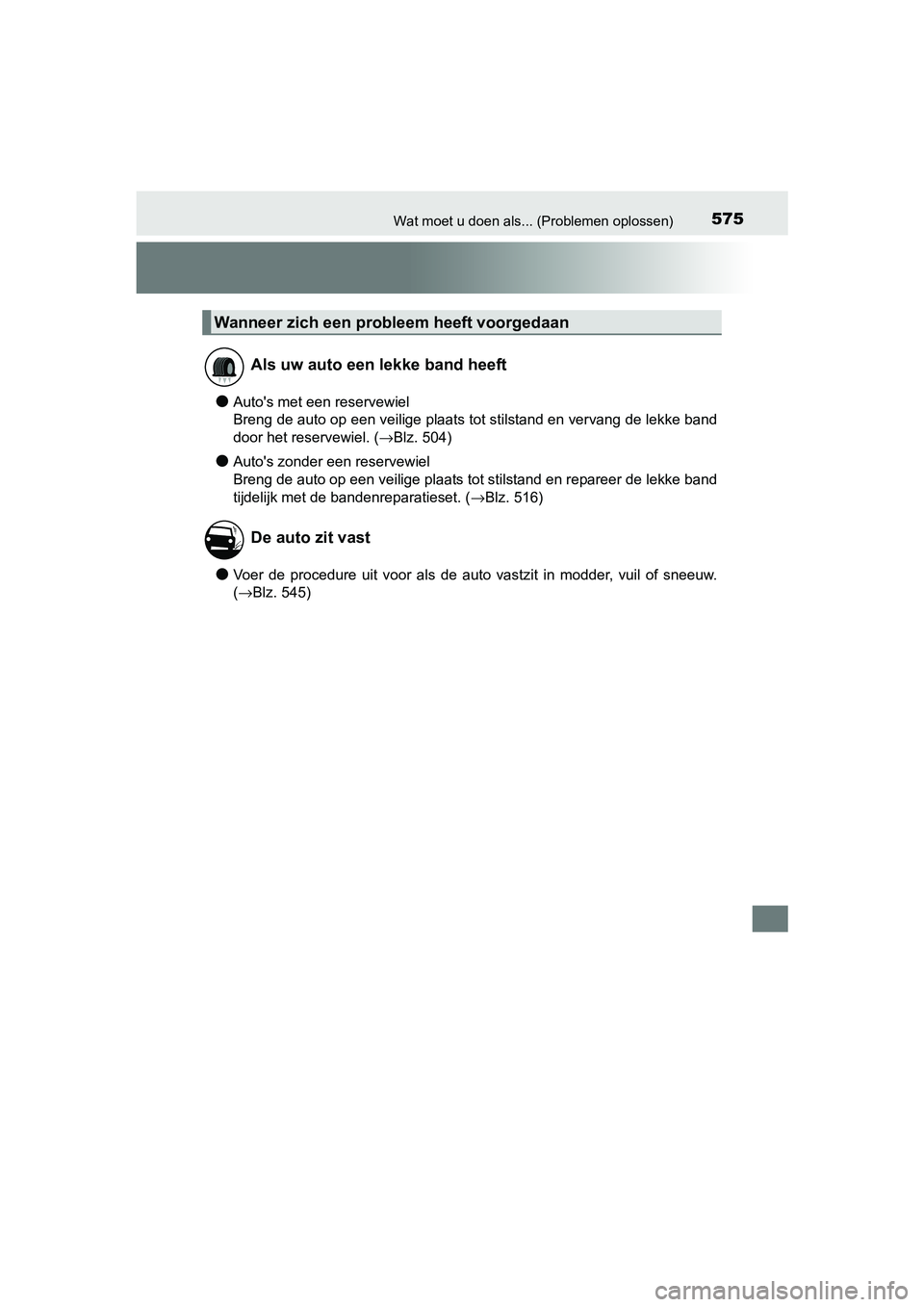

575Wat moet u doen als... (Problemen oplossen)
RAV4-HV_OM_OM42B04E_(EE)
●Auto's met een reservewiel
Breng de auto op een veilige plaats tot stilstand en vervang de lekke band
door het reservewiel. (→Blz. 504)
●Auto's zonder een reservewiel
Breng de auto op een veilige plaats tot stilstand en repareer de lekke band
tijdelijk met de bandenreparatieset. ( →Blz. 516)
●Voer de procedure uit voor als de auto vastzit in modder, vuil of sneeuw.
( →Blz. 545)
Wanneer zich een probleem heeft voorgedaan
Als uw auto een lekke band heeft
De auto zit vast
RAV4-HV_OM_OM42B04E_(EE).book Page 575 Friday, August 5, 2016 4:24 PM

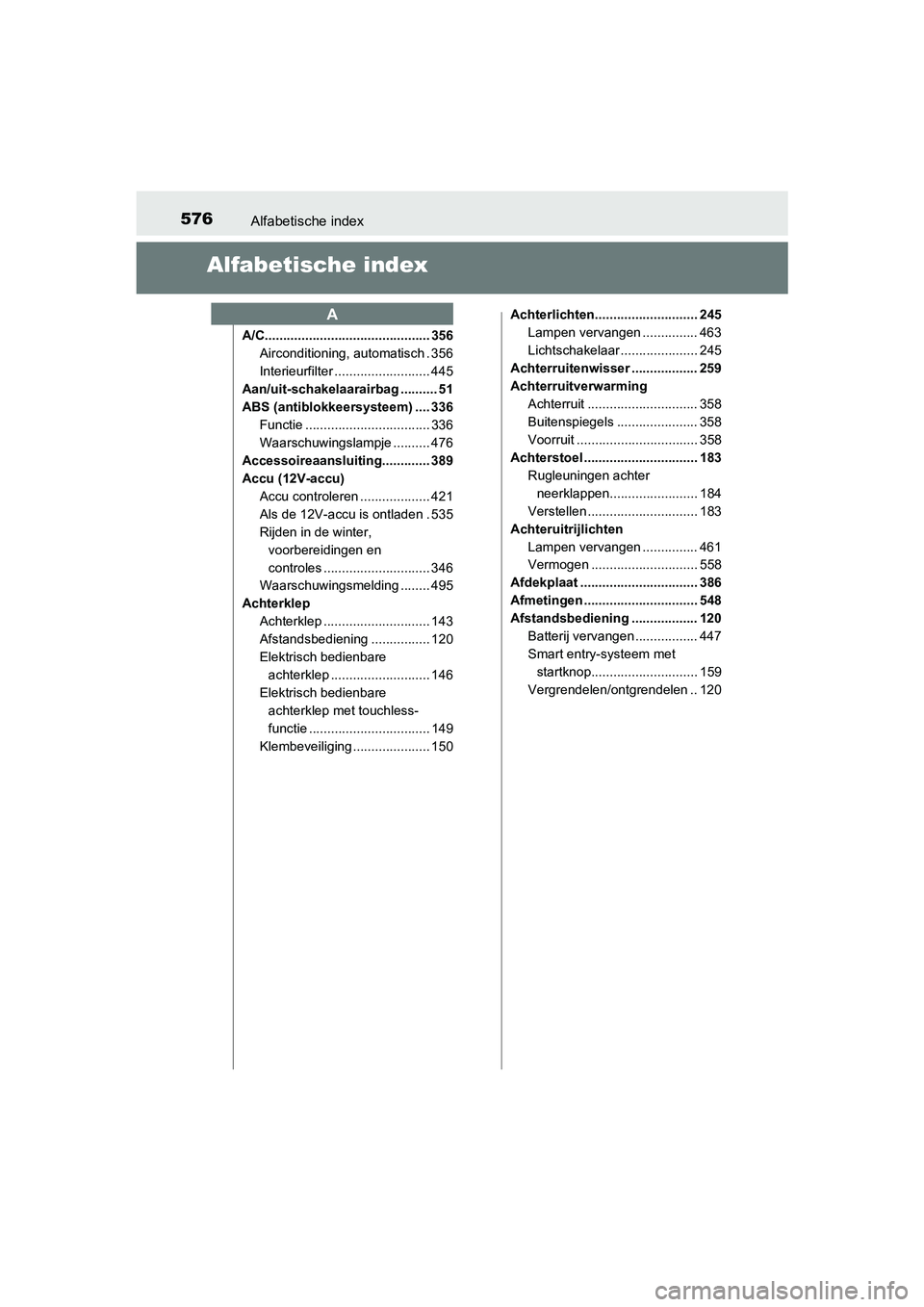

576Alfabetische index
RAV4-HV_OM_OM42B04E_(EE)
Alfabetische index
A/C............................................. 356Airconditioning, automatisch . 356
Interieurfilter .......................... 445
Aan/uit-schakelaarairbag .......... 51
ABS (antiblokkeersysteem) .... 336 Functie .................................. 336
Waarschuwingslampje .......... 476
Accessoireaansluiting............. 389
Accu (12V-accu)
Accu controleren ................... 421
Als de 12V-accu is ontladen . 535
Rijden in de winter, voorbereidingen en
controles ............................. 346
Waarschuwingsmelding ........ 495
Achterklep Achterklep ............................. 143
Afstandsbediening ................ 120
Elektrisch bedienbare achterklep ........................... 146
Elektrisch bedienbare
achterklep met touchless-
functie ................................. 149
Klembeveiliging ..................... 150 Achterlichten............................ 245
Lampen vervangen ............... 463
Lichtschakelaar ..................... 245
Achterruitenwisser .................. 259
Achterruitverwarming Achterruit .............................. 358
Buitenspiegels ...................... 358
Voorruit ................................. 358
Achterstoel ............................... 183 Rugleuningen achter neerklappen........................ 184
Verstellen .............................. 183
Achteruitrijlichten Lampen vervangen ............... 461
Vermogen ............................. 558
Afdekplaat ................................ 386
Afmetingen ............................... 548
Afstandsbediening .................. 120 Batterij vervangen ................. 447
Smart entry-systeem met startknop............................. 159
Vergrendelen/ontgrendelen .. 120
A
RAV4-HV_OM_OM42B04E_(EE).book Page 576 Friday, August 5, 2016 4:24 PM

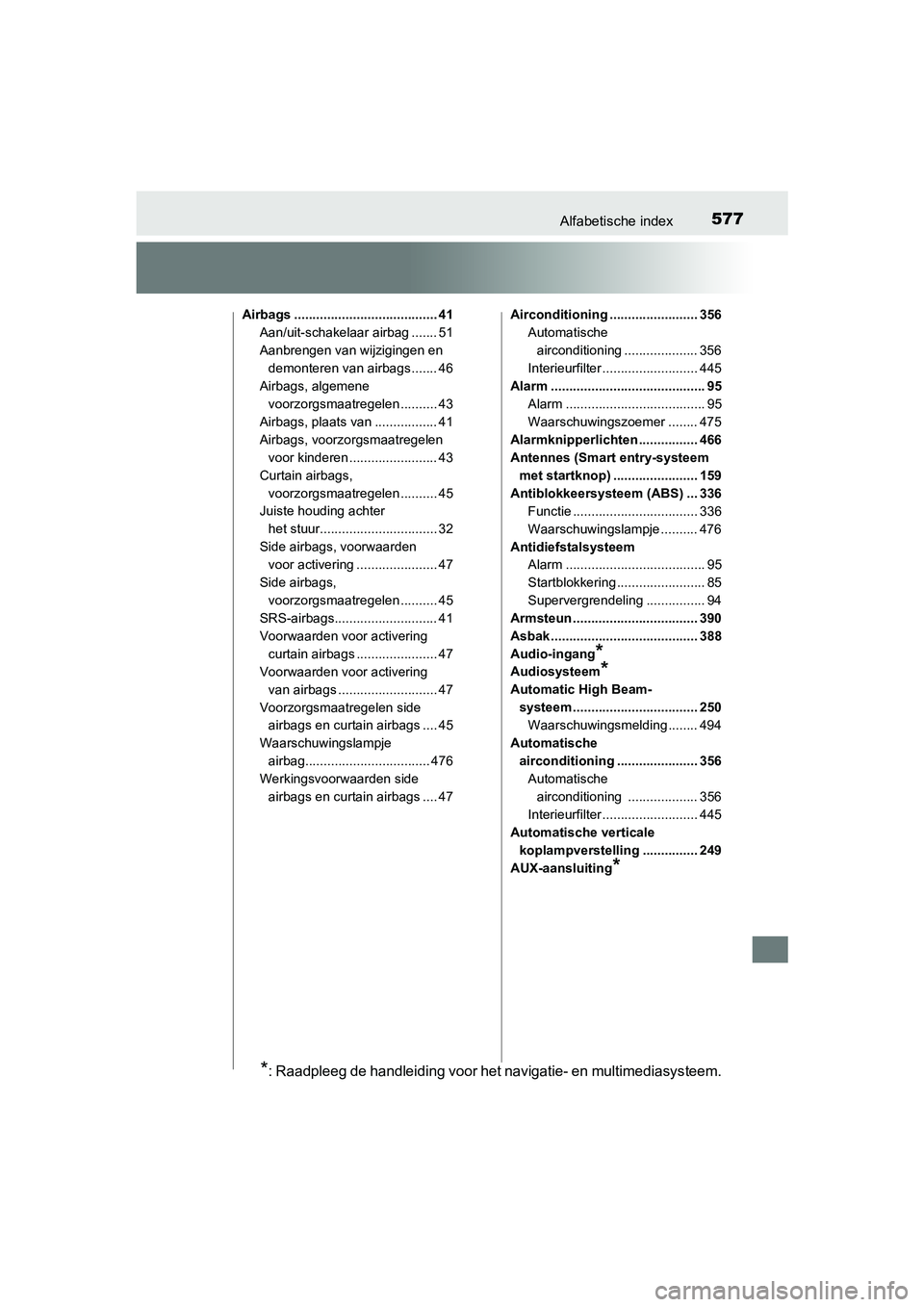

577Alfabetische index
RAV4-HV_OM_OM42B04E_(EE)
Airbags ....................................... 41Aan/uit-schakelaar airbag ....... 51
Aanbrengen van wijzigingen en
demonteren van airbags ....... 46
Airbags, algemene
voorzorgsmaatregelen .......... 43
Airbags, plaats van ................. 41
Airbags, voorzorgsmaatregelen voor kinderen ........................ 43
Curtain airbags, voorzorgsmaatregelen .......... 45
Juiste houding achter
het stuur................................ 32
Side airbags, voorwaarden voor activering ...................... 47
Side airbags, voorzorgsmaatregelen .......... 45
SRS-airbags............................ 41
Voorwaarden voor activering
curtain airbags ...................... 47
Voorwaarden voor activering
van airbags ........................... 47
Voorzorgsmaatregelen side airbags en curtain airbags .... 45
Waarschuwingslampje airbag.................................. 476
Werkingsvoorwaarden side
airbags en curtain airbags .... 47 Airconditioning ........................ 356
Automatische
airconditioning .................... 356
Interieurfilter .......................... 445
Alarm .......................................... 95
Alarm ...................................... 95
Waarschuwingszoemer ........ 475
Alarmknipperlichten ................ 466
Antennes (Smart entry-systeem
met startknop) ....................... 159
Antiblokkeersysteem (ABS) ... 336 Functie .................................. 336
Waarschuwingslampje .......... 476
Antidiefstalsysteem Alarm ...................................... 95
Startblokkering ........................ 85
Supervergrendeling ................ 94
Armsteun .................................. 390
Asbak ........................................ 388
Audio-ingang
*
Audiosysteem*
Automatic High Beam-
systeem .................................. 250 Waarschuwingsmelding ........ 494
Automatische airconditioning ...................... 356 Automatische
airconditioning ................... 356
Interieurfilter .......................... 445
Automatische verticale
koplampverstelling ............... 249
AUX-aansluiting
*
*: Raadpleeg de handleiding voor het navigatie- en multimediasys teem.
RAV4-HV_OM_OM42B04E_(EE).book Page 577 Friday, August 5, 2016 4:24 PM

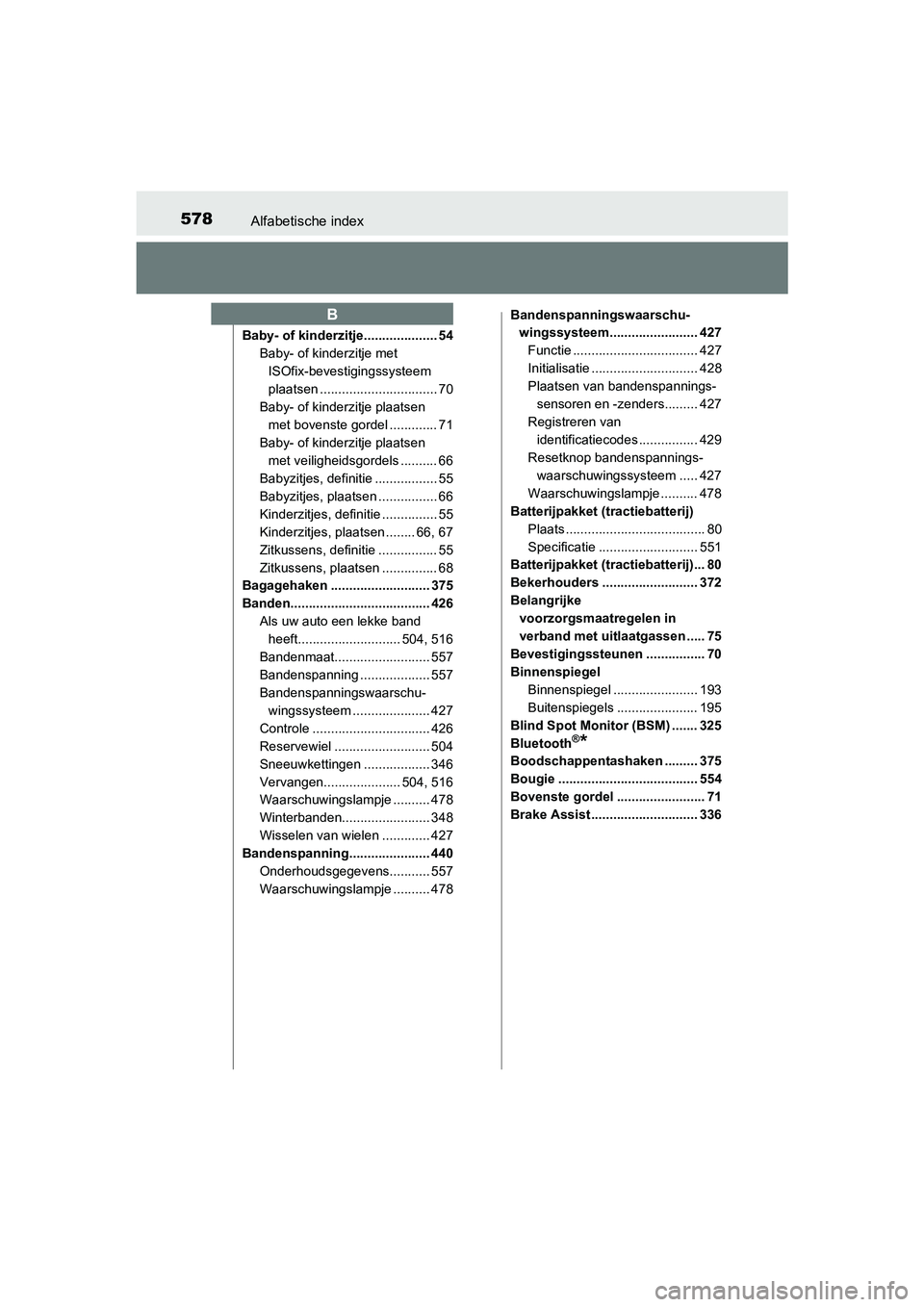

578Alfabetische index
RAV4-HV_OM_OM42B04E_(EE)
Baby- of kinderzitje.................... 54Baby- of kinderzitje met
ISOfix-bevestigingssysteem
plaatsen ................................ 70
Baby- of kinderzitje plaatsen
met bovenste gordel ............. 71
Baby- of kinderzitje plaatsen met veiligheidsgordels .......... 66
Babyzitjes, definitie ................. 55
Babyzitjes, plaatsen ................ 66
Kinderzitjes, definitie ............... 55
Kinderzitjes, plaatsen ........ 66, 67
Zitkussens, definitie ................ 55
Zitkussens, plaatsen ............... 68
Bagagehaken ........................... 375
Banden...................................... 426
Als uw auto een lekke band heeft............................ 504, 516
Bandenmaat.......................... 557
Bandenspanning ................... 557
Bandenspanningswaarschu- wingssysteem ...... ............... 427
Controle ................................ 426
Reservewiel .......................... 504
Sneeuwkettingen .................. 346
Vervangen..................... 504, 516
Waarschuwingslampje .......... 478
Winterbanden........................ 348
Wisselen van wielen ............. 427
Bandenspanning...................... 440
Onderhoudsgegevens........... 557
Waarschuwingslampje .......... 478 Bandenspanningswaarschu-
wingssysteem........................ 427
Functie .................................. 427
Initialisatie ............................. 428
Plaatsen van bandenspannings-sensoren en -zenders......... 427
Registreren van identificatiecodes ................ 429
Resetknop bandenspannings- waarschuwingssysteem ..... 427
Waarschuwingslampje .......... 478
Batterijpakket (tractiebatterij)
Plaats ...................................... 80
Specificatie ........................... 551
Batterijpakket (tractiebatterij)... 80
Bekerhouders .......................... 372
Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen ..... 75
Bevestigingssteunen ................ 70
Binnenspiegel Binnenspiegel ....................... 193
Buitenspiegels ...................... 195
Blind Spot Monitor (BSM) ....... 325
Bluetooth
®*
Boodschappentashaken ......... 375
Bougie ...................................... 554
Bovenste gordel ........................ 71
Brake Assist ............................. 336
B
RAV4-HV_OM_OM42B04E_(EE).book Page 578 Friday, August 5, 2016 4:24 PM

579Alfabetische index
RAV4-HV_OM_OM42B04E_(EE)
Brandstof .................................. 550Brandstofmeter ..................... 106
Informatie .............................. 559
Inhoud ................................... 550
Soort ..................................... 550
Tanken .................................. 261
Waarschuwingslampje .......... 478
BSM (Blind Spot Monitor) ....... 325
Blind Spot Monitor-functie ..... 330
Rear Crossing TrafficAlert-functie ................................. 333
Buitenspiegels ......................... 195
Blind Spot Monitor................. 325
Buitenspiegelverwarming ...... 358
Spiegel voorzien van regenafstotende coating ..... 196
Verstellen en inklappen......... 195
Verwarming ........................... 358
CD-speler
*
Claxon ....................................... 191
Condensor ................................ 418
Consolevak............................... 371
Contact (startknop).................. 229
Controlelampje achterpassagiersgordel ........ 478
Controlelampje veiligheidsgordel ................... 478
Controlelampjes....................... 102
Cruise control
Cruise control ........................ 313
Dynamic Radar Cruise Control-systeem ................. 301
Waarschuwingsmelding ........ 490
Curtain airbags .......................... 41 Dagrijverlichting ...................... 248
Dagtellers ................................. 106
Dashboardkastje...................... 371
Derde remlicht
Vervangen ............................ 463
Disc met WMA-bestanden
*
Display Dynamic Radar Cruise
Control-systeem ................. 301
Energiemonitor/ verbruiksscherm ... .............. 114
LDA (Lane Departure Alert
met stuurregeling) .............. 292
Multi-informatiedisplay .......... 110
Toyota Parking Assist Monitor
*
Toyota Parking Assist- sensor................................. 318
Waarschuwingsmeldingen .... 483
Draaiknop koplampverstelling ............... 247
Dynamic Radar Cruise
Control ................................... 301 Functie .................................. 301
Waarschuwingsmelding ........ 490
C
D
*: Raadpleeg de handleiding voor het navigatie- en multimediasys teem.
RAV4-HV_OM_OM42B04E_(EE).book Page 579 Friday, August 5, 2016 4:24 PM

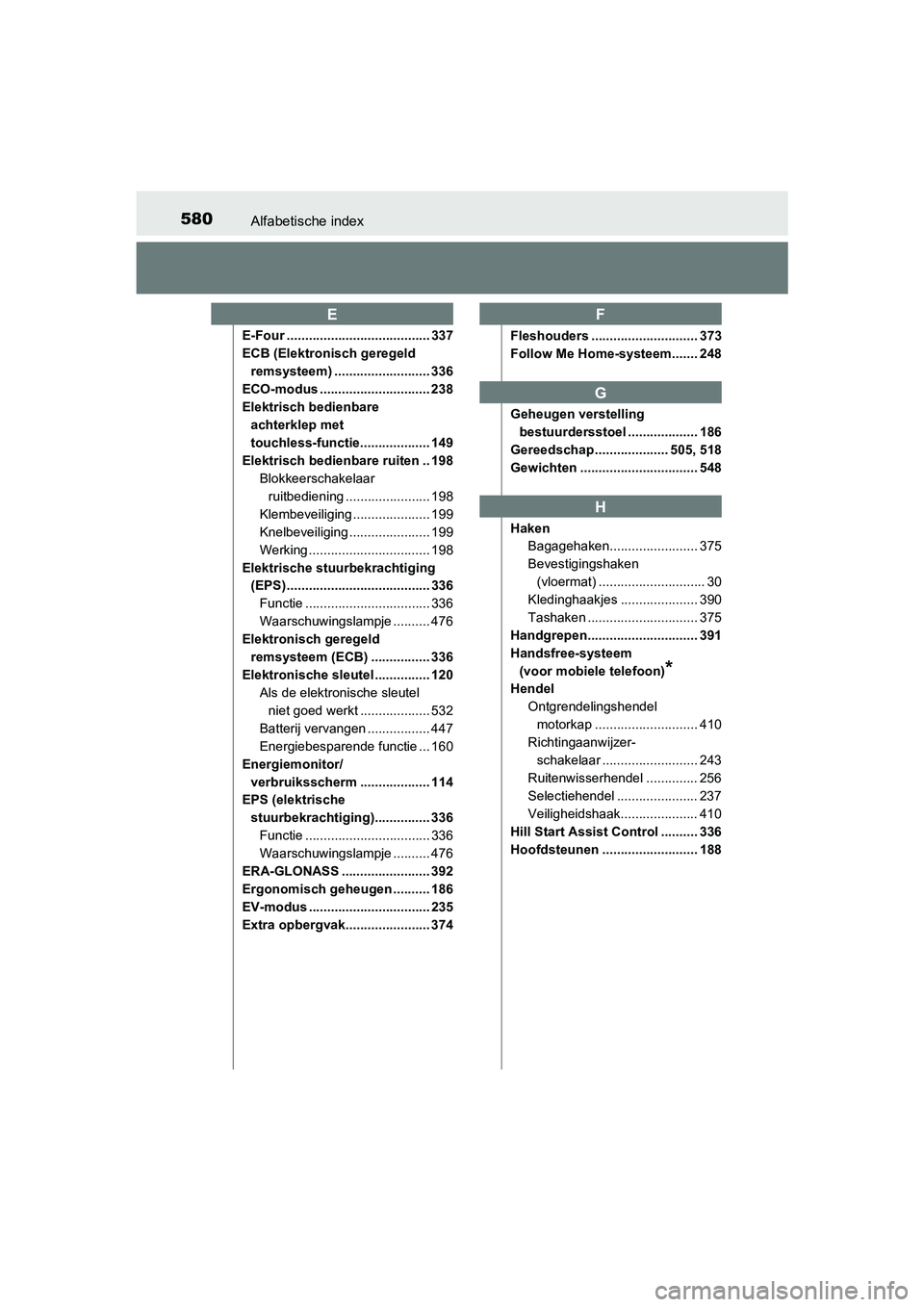

580Alfabetische index
RAV4-HV_OM_OM42B04E_(EE)
E-Four ....................................... 337
ECB (Elektronisch geregeld remsysteem) .......................... 336
ECO-modus .............................. 238
Elektrisch bedienbare achterklep met
touchless-functie................... 149
Elektrisch bedienbare ruiten .. 198
Blokkeerschakelaar ruitbediening ....................... 198
Klembeveiliging ..................... 199
Knelbeveiliging ...................... 199
Werking ................................. 198
Elektrische stuu rbekrachtiging
(EPS) ....................................... 336
Functie .................................. 336
Waarschuwingslampje .......... 476
Elektronisch geregeld
remsysteem (ECB) ................ 336
Elektronische sleutel ............... 120 Als de elektronische sleutel
niet goed werkt ................... 532
Batterij vervangen ................. 447
Energiebesparende functie ... 160
Energiemonitor/ verbruiksscherm ................... 114
EPS (elektrische
stuurbekrachtiging)............... 336 Functie .................................. 336
Waarschuwingslampje .......... 476
ERA-GLONASS ........................ 392
Ergonomisch geheugen .......... 186
EV-modus ................................. 235
Extra opbergvak....................... 374 Fleshouders ............................. 373
Follow Me Home-systeem....... 248
Geheugen verstelling
bestuurdersstoel ................... 186
Gereedschap .................... 505, 518
Gewichten ................................ 548
Haken Bagagehaken........................ 375
Bevestigingshaken
(vloermat) ............................. 30
Kledinghaakjes ..................... 390
Tashaken .............................. 375
Handgrepen.............................. 391
Handsfree-systeem (voor mobiele telefoon)
*
Hendel Ontgrendelingshendel
motorkap ............................ 410
Richtingaanwijzer- schakelaar .......................... 243
Ruitenwisserhendel .............. 256
Selectiehendel ...................... 237
Veiligheidshaak..................... 410
Hill Start Assist Control .......... 336
Hoofdsteunen .......................... 188
EF
G
H
RAV4-HV_OM_OM42B04E_(EE).book Page 580 Friday, August 5, 2016 4:24 PM
