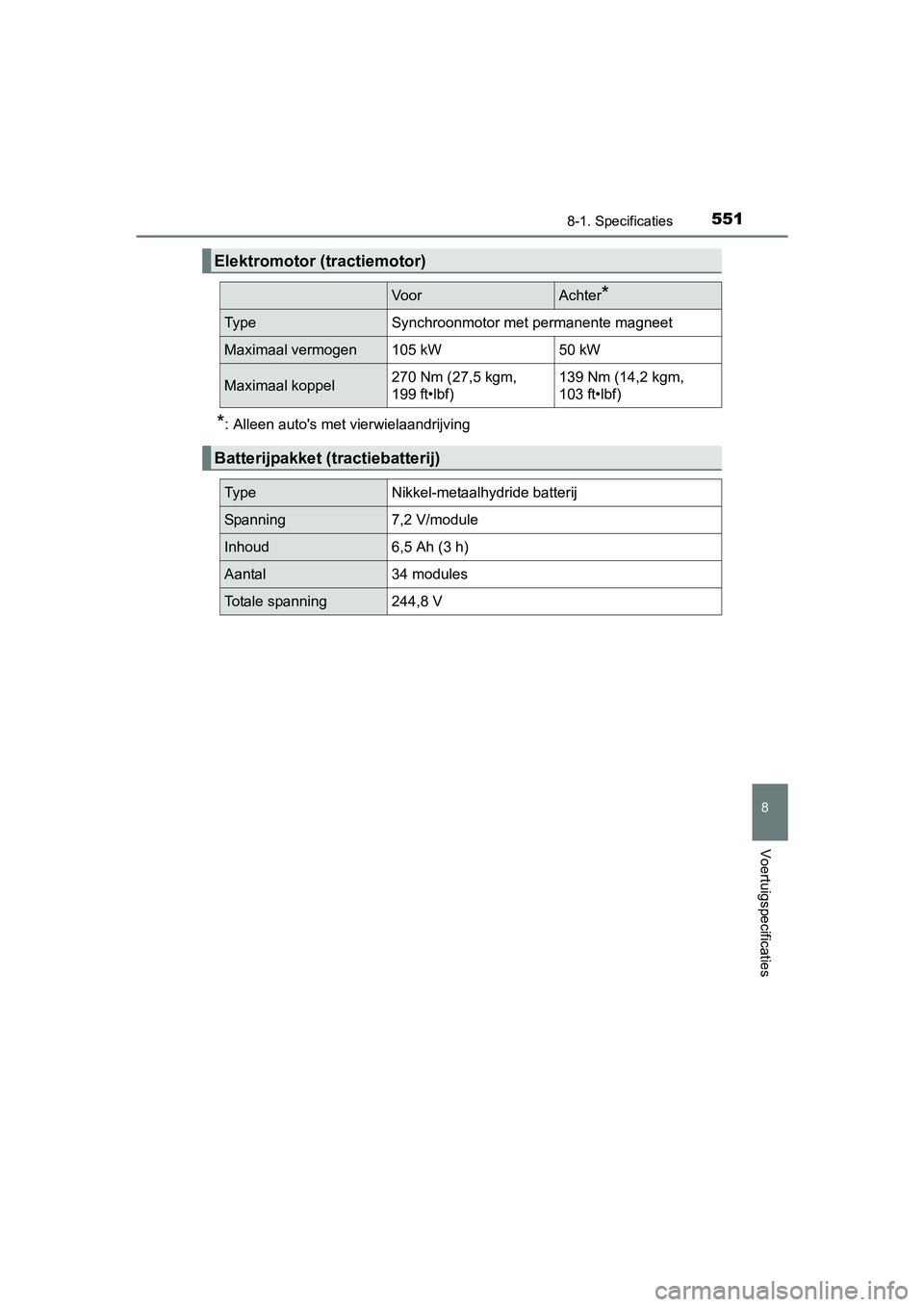

Voertuigspecificaties
*: Alleen auto's met vierwielaandrijving
Elektromotor (tractiemotor)
VoorAchter*
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen105 kW50 kW
Maximaal koppel270 Nm (27,5 kgm,
199 ft•lbf)139 Nm (14,2 kgm,
103 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal34 modules
Totale spanning244,8 V
RAV4-HV_OM_OM42B04E_(EE).book Page 551 Friday, August 5, 2016 4:24 PM

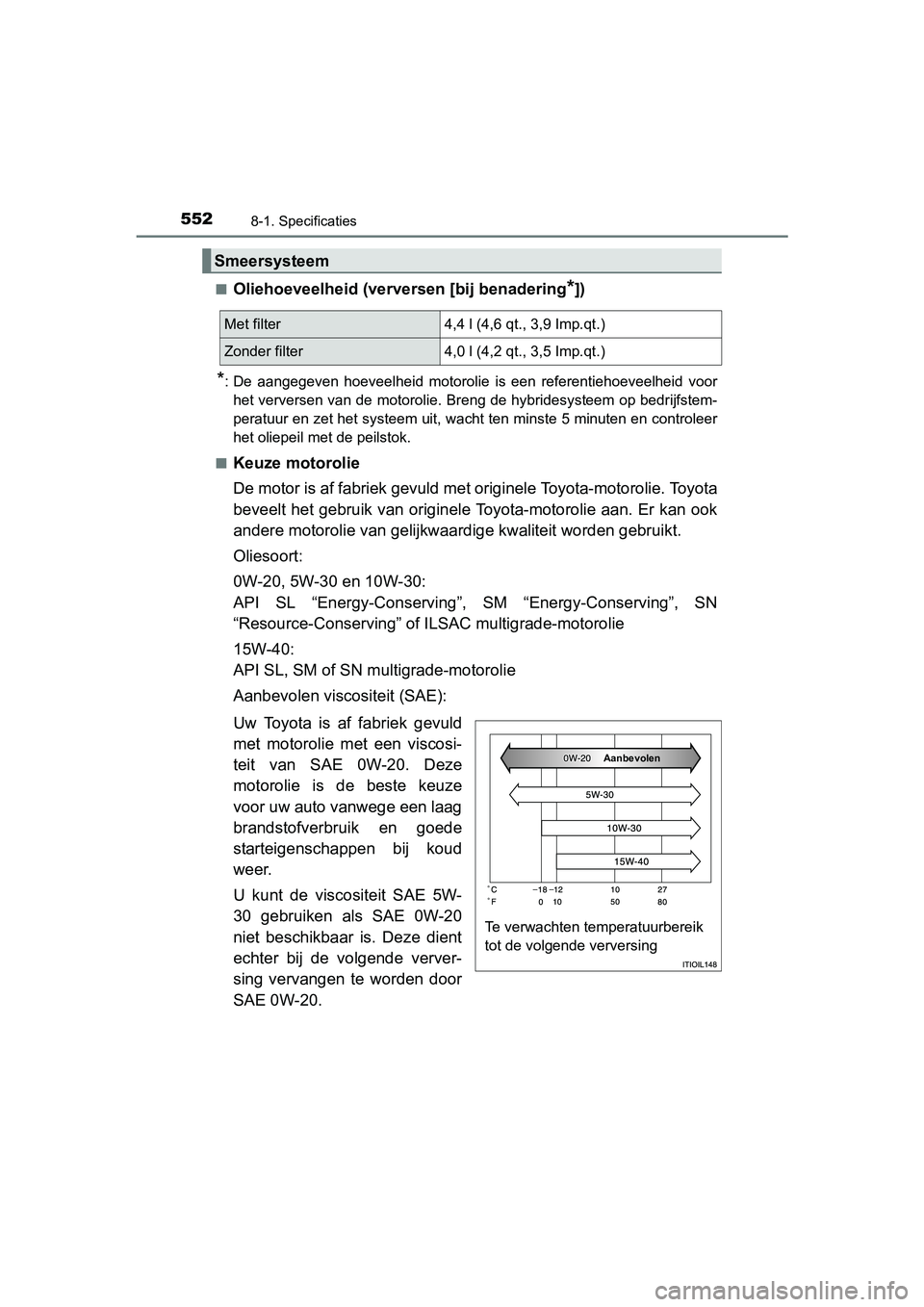

5528-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)■
Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe
id voor
het verversen van de motorolie. Breng de hybridesysteem op bedr ijfstem-
peratuur en zet het systeem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Smeersysteem
Met filter4,4 l (4,6 qt., 3,9 Imp.qt.)
Zonder filter4,0 l (4,2 qt., 3,5 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
RAV4-HV_OM_OM42B04E_(EE).book Page 552 Friday, August 5, 2016 4:24 PM

5538-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties

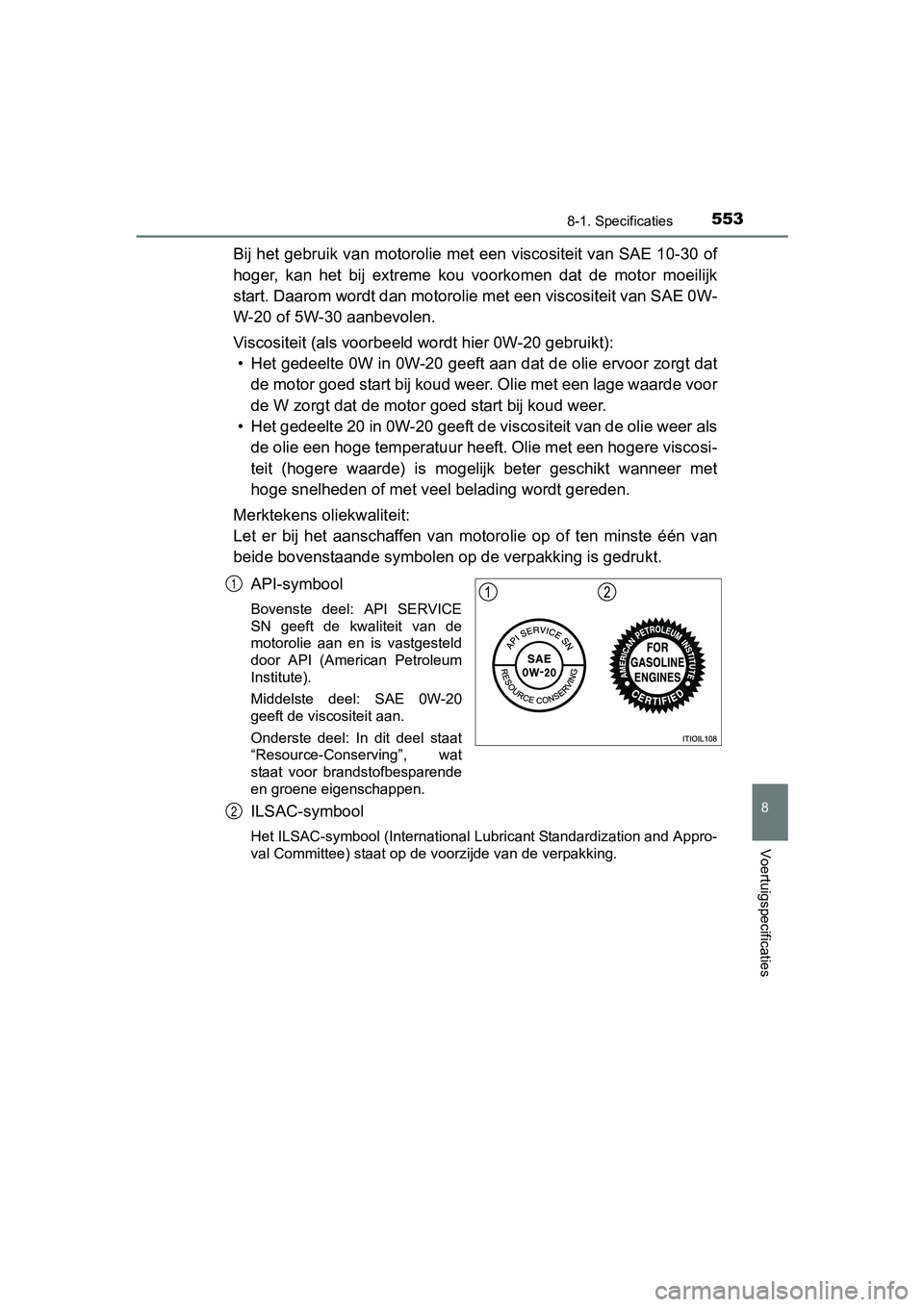

Bij het gebruik van motorolie met een viscositeit van SAE 10-30 of
hoger, kan het bij ex treme kou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0 W-
W-20 of 5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 553 Friday, August 5, 2016 4:24 PM

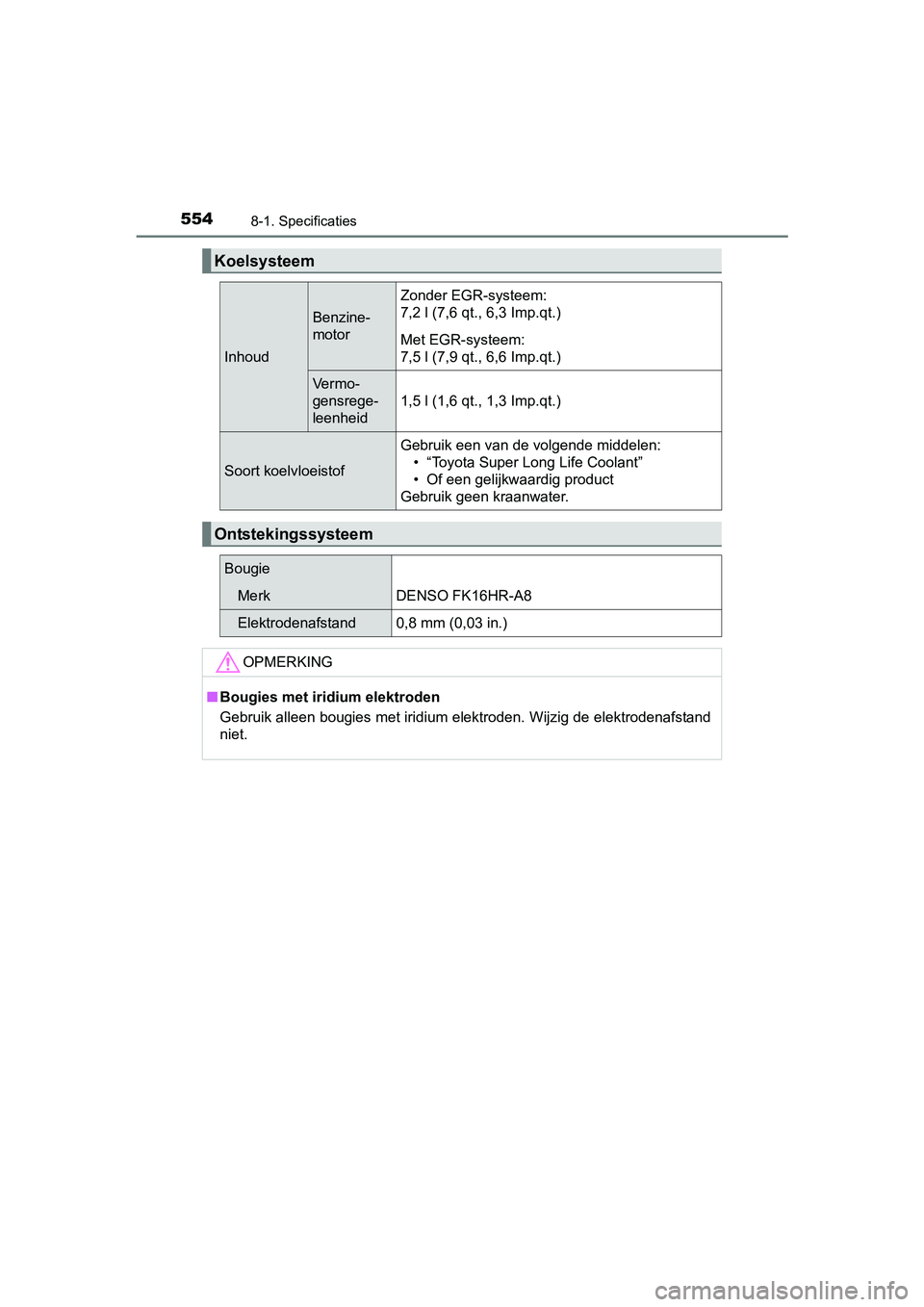

5548-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
Koelsysteem
Inhoud
Benzine-
motor
Zonder EGR-systeem:
7,2 l (7,6 qt., 6,3 Imp.qt.)
Met EGR-systeem:
7,5 l (7,9 qt., 6,6 Imp.qt.)
Vermo-
gensrege-
leenheid
1,5 l (1,6 qt., 1,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougie
MerkDENSO FK16HR-A8
Elektrodenafstand0,8 mm (0,03 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
RAV4-HV_OM_OM42B04E_(EE).book Page 554 Friday, August 5, 2016 4:24 PM

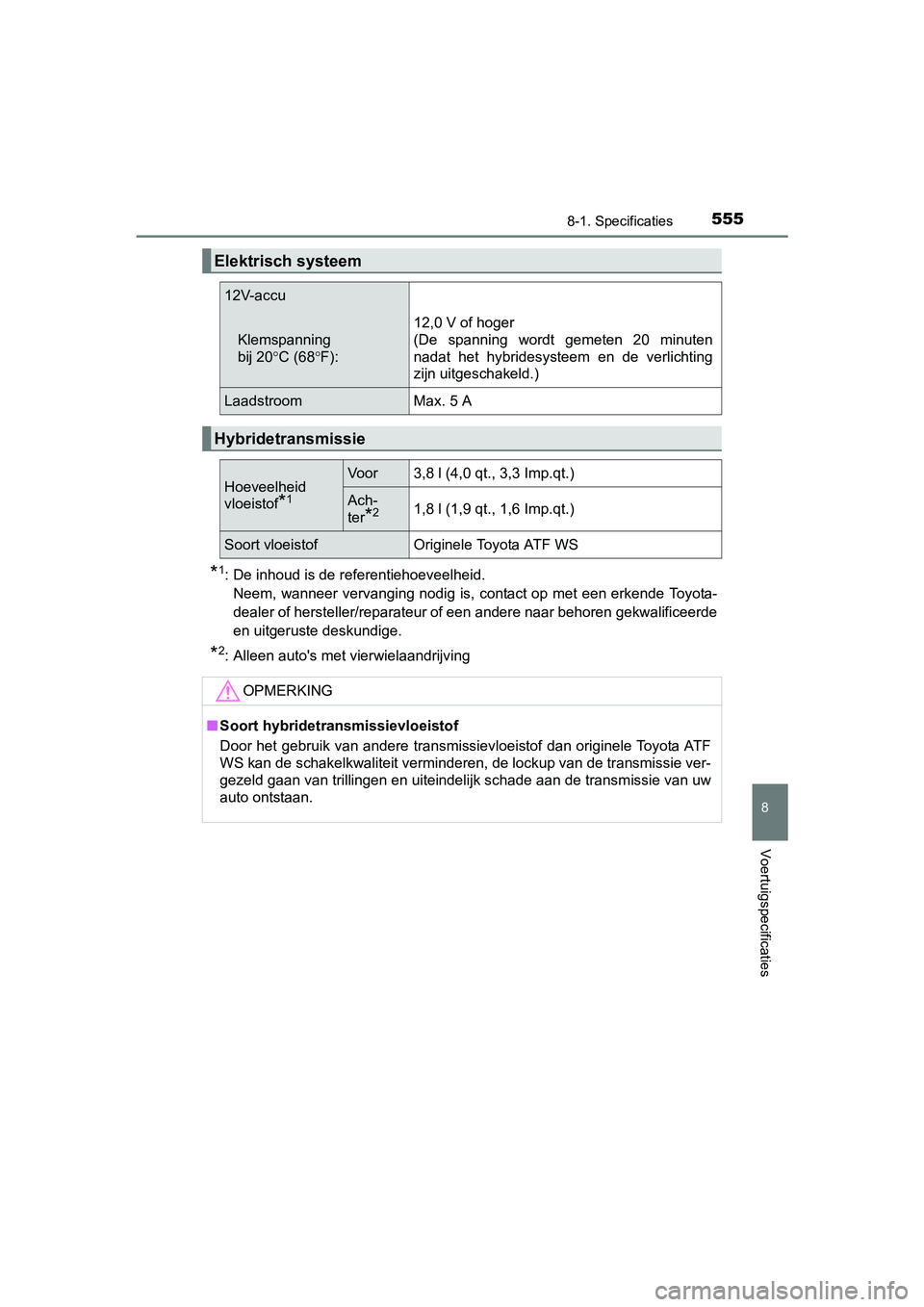

5558-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
*1: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende T oyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
*2: Alleen auto's met vierwielaandrijving
Elektrisch systeem
12V-accu
Klemspanning
bij 20° C (68° F):
12,0 V of hoger
(De spanning wordt gemeten 20 minuten
nadat het hybridesysteem en de verlichting
zijn uitgeschakeld.)
LaadstroomMax. 5 A
Hybridetransmissie
Hoeveelheid
vloeistof
*1
Voor3,8 l (4,0 qt., 3,3 Imp.qt.)
Ach-
ter
*21,8 l (1,9 qt., 1,6 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort hybridetransmissievloeistof
Door het gebruik van andere trans missievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transm issie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transm issie van uw
auto ontstaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 555 Friday, August 5, 2016 4:24 PM

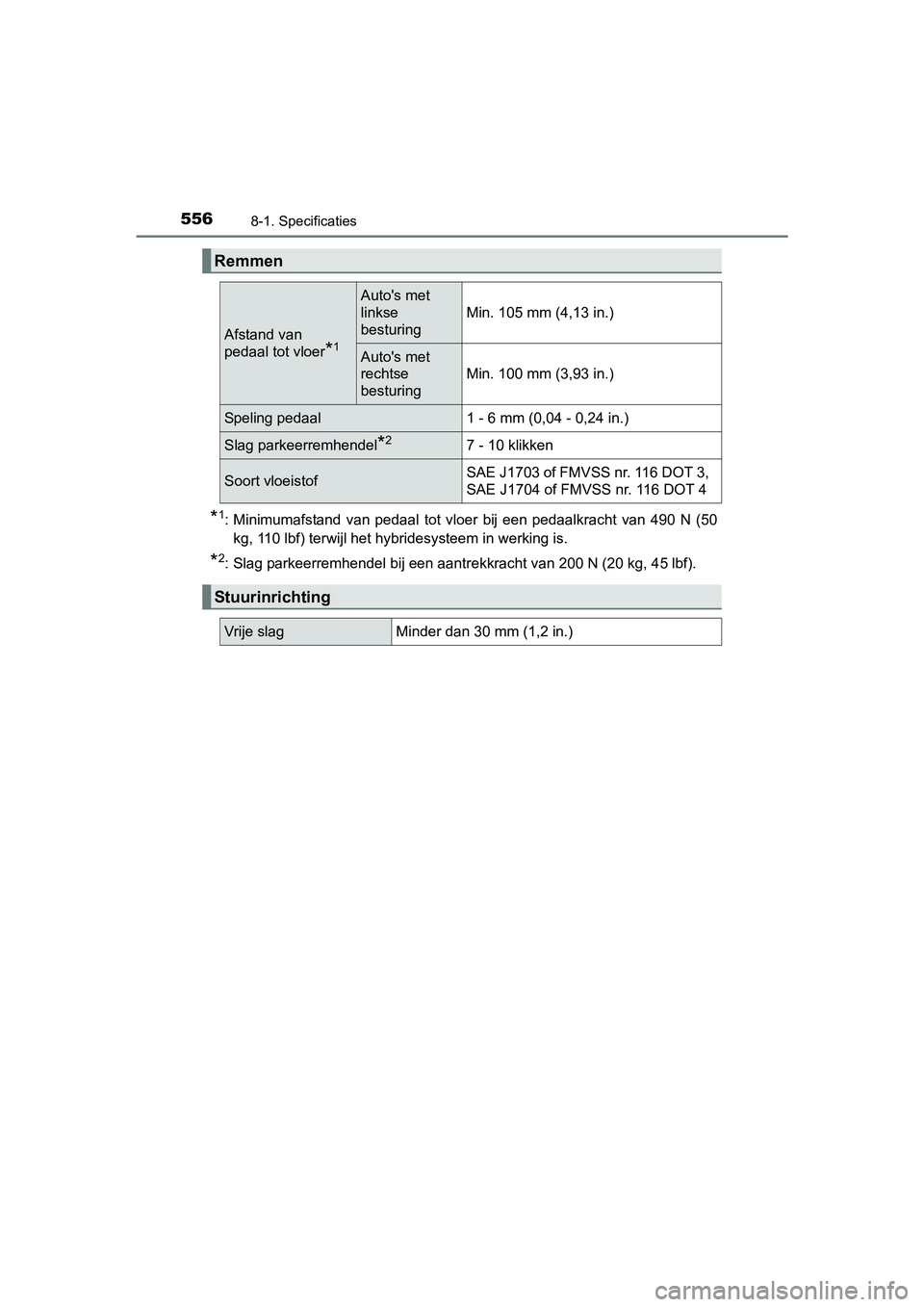

5568-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 490 N (50
kg, 110 lbf) terwijl het hybridesysteem in werking is.
*2: Slag parkeerremhendel bij een aantrekkracht van 200 N (20 kg, 4 5 lbf).
Remmen
Afstand van
pedaal tot vloer
*1
Auto's met
linkse
besturing
Min. 105 mm (4,13 in.)
Auto's met
rechtse
besturing
Min. 100 mm (3,93 in.)
Speling pedaal1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerremhendel*27 - 10 klikken
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3,
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
RAV4-HV_OM_OM42B04E_(EE).book Page 556 Friday, August 5, 2016 4:24 PM

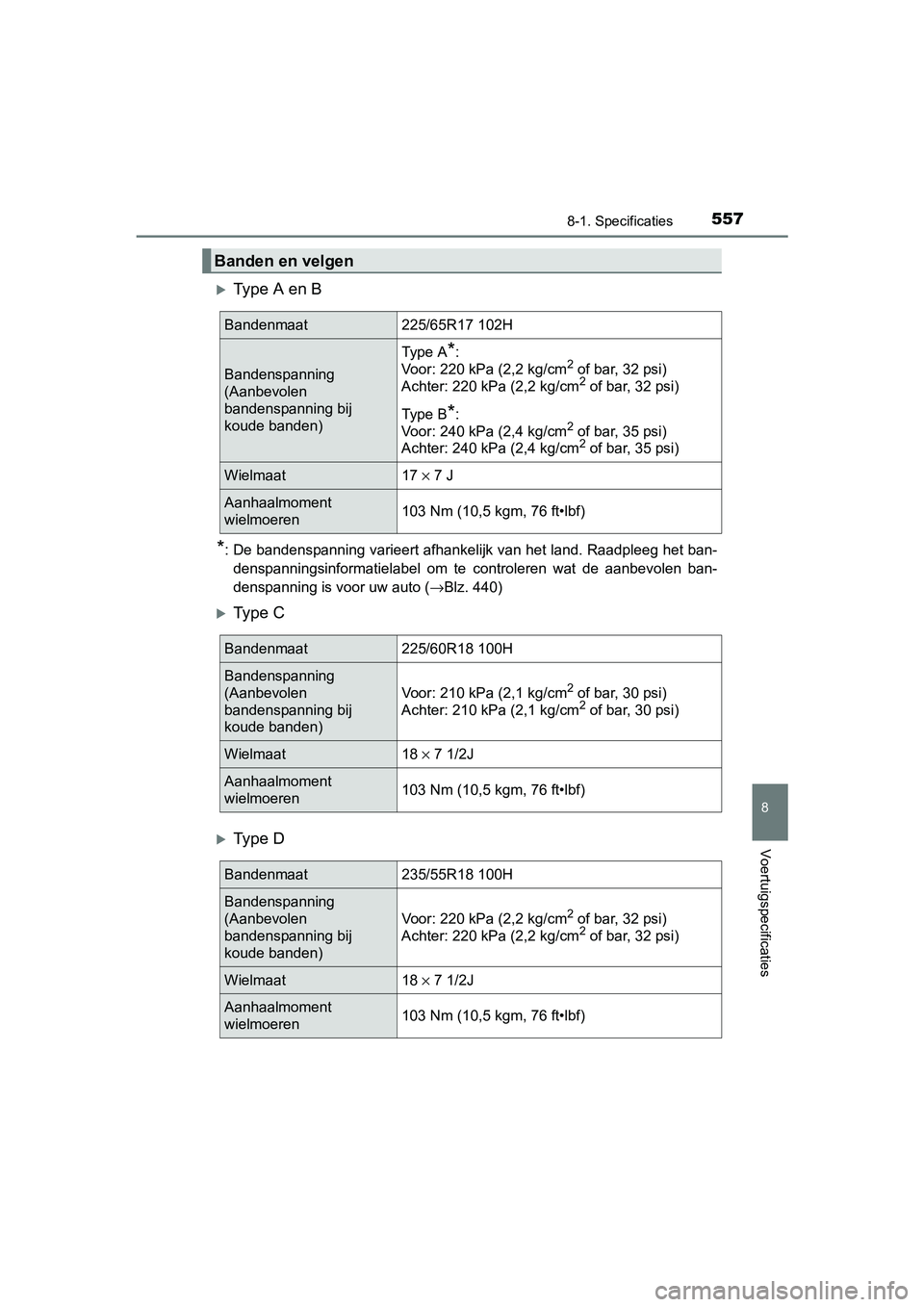

5578-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
Type A en B
*: De bandenspanning varieert afhankelijk van het land. Raadpleeg het ban-
denspanningsinformatielabel om te controleren wat de aanbevolen ban-
denspanning is voor uw auto ( →Blz. 440)
Ty p e C
Ty p e D
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen
bandenspanning bij
koude banden)
Type A*:
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Type B
*:
Voor: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Achter: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat17 × 7 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen
bandenspanning bij
koude banden)
Voor: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Achter: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R18 100H
Bandenspanning
(Aanbevolen
bandenspanning bij
koude banden)
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
RAV4-HV_OM_OM42B04E_(EE).book Page 557 Friday, August 5, 2016 4:24 PM

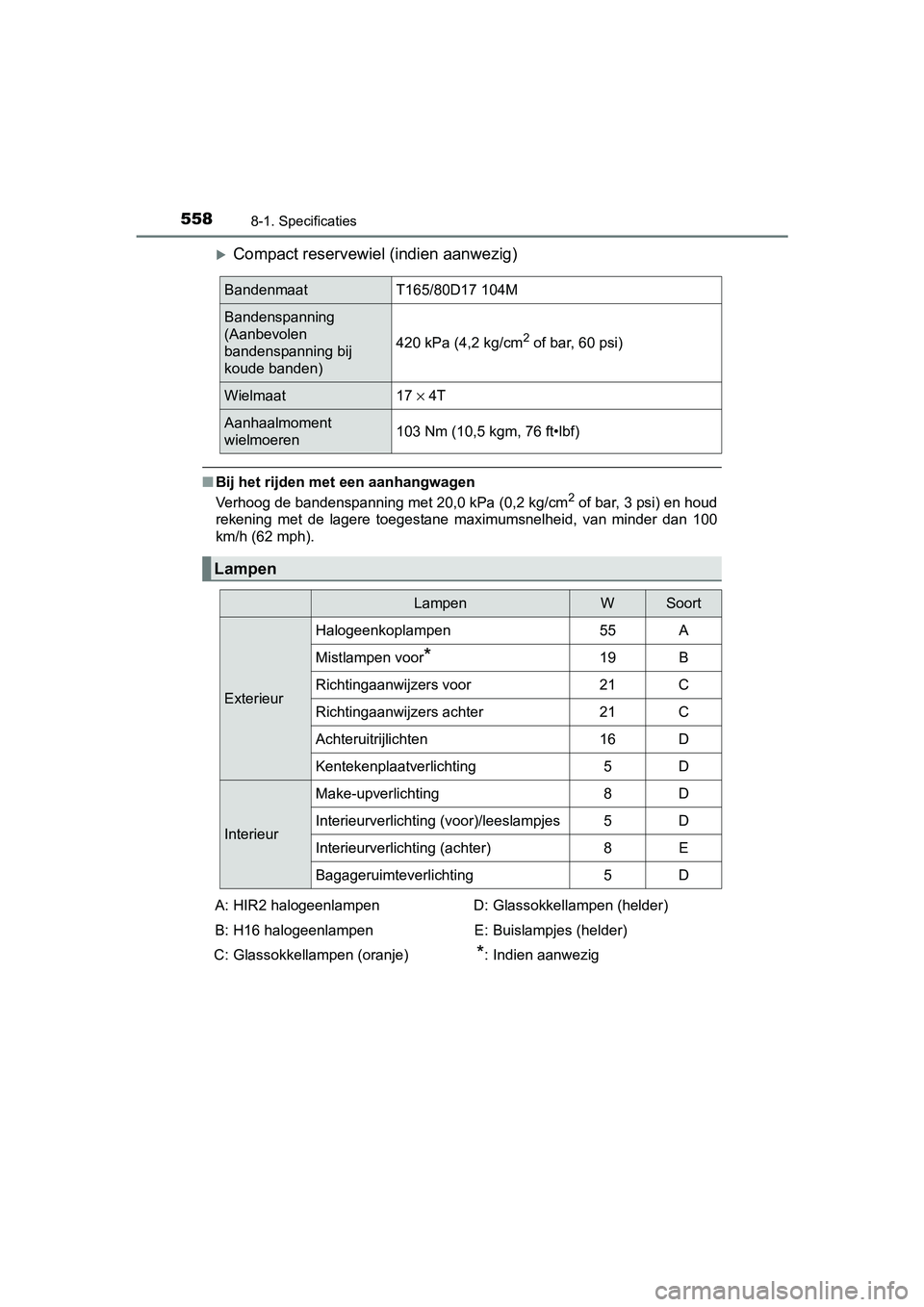

5588-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder d an 100
km/h (62 mph).
BandenmaatT165/80D17 104M
Bandenspanning
(Aanbevolen
bandenspanning bij
koude banden)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWSoort
Exterieur
Halogeenkoplampen55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers achter21C
Achteruitrijlichten16D
Kentekenplaatverlichting5D
Interieur
Make-upverlichting8D
Interieurverlichting (voor)/leeslampjes5D
Interieurverlichting (achter)8E
Bagageruimteverlichting5D
A: HIR2 halogeenlampen
B: H16 halogeenlampen
C: Glassokkellampen (oranje) D: Glassokkellampen (helder)
E: Buislampjes (helder)
*: Indien aanwezig
RAV4-HV_OM_OM42B04E_(EE).book Page 558 Friday, August 5, 2016 4:24 PM

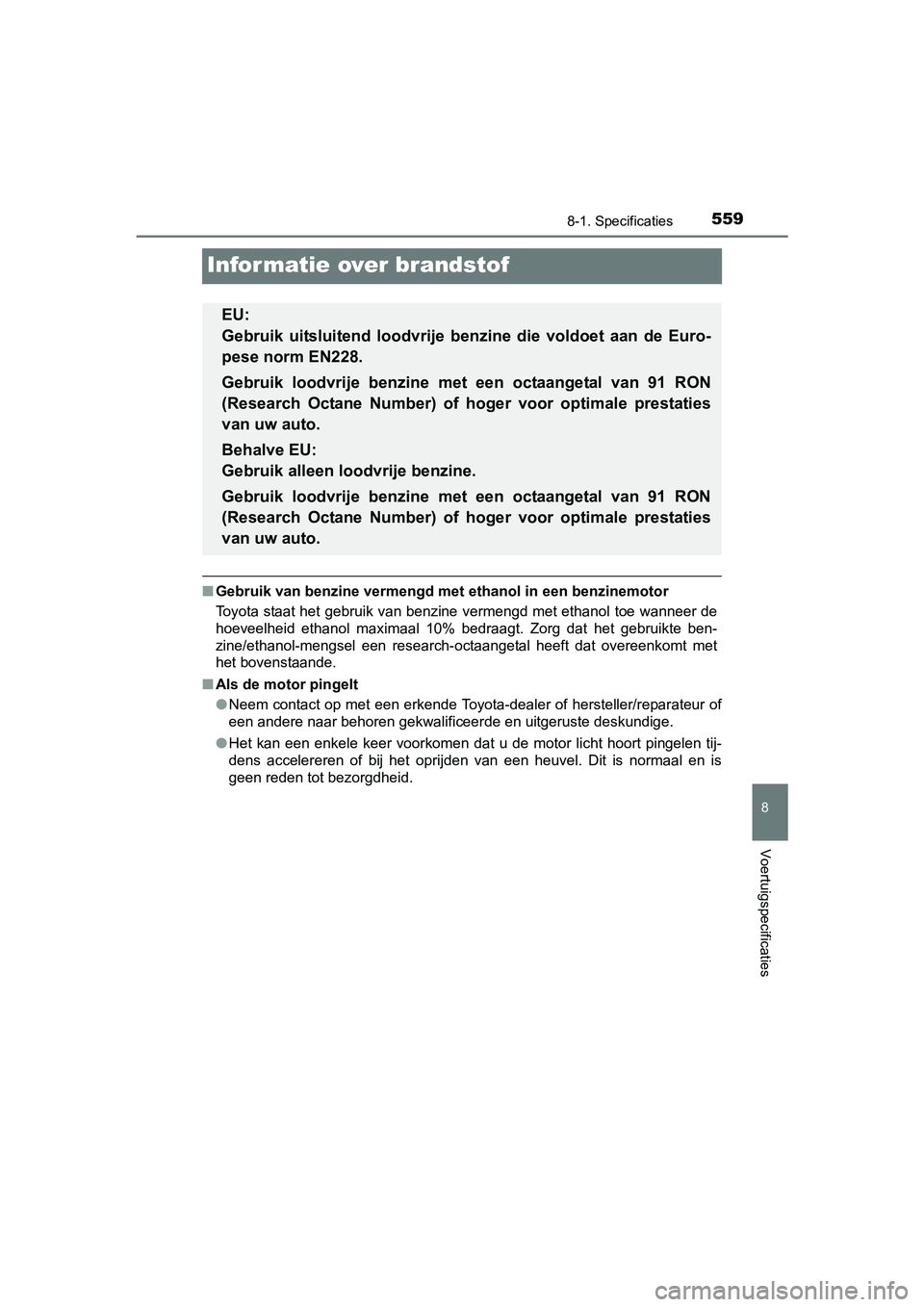

5598-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe w anneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruik te ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pi ngelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is nor maal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije ben zine die voldoet aan de Euro-
pese norm EN228.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
RAV4-HV_OM_OM42B04E_(EE).book Page 559 Friday, August 5, 2016 4:24 PM

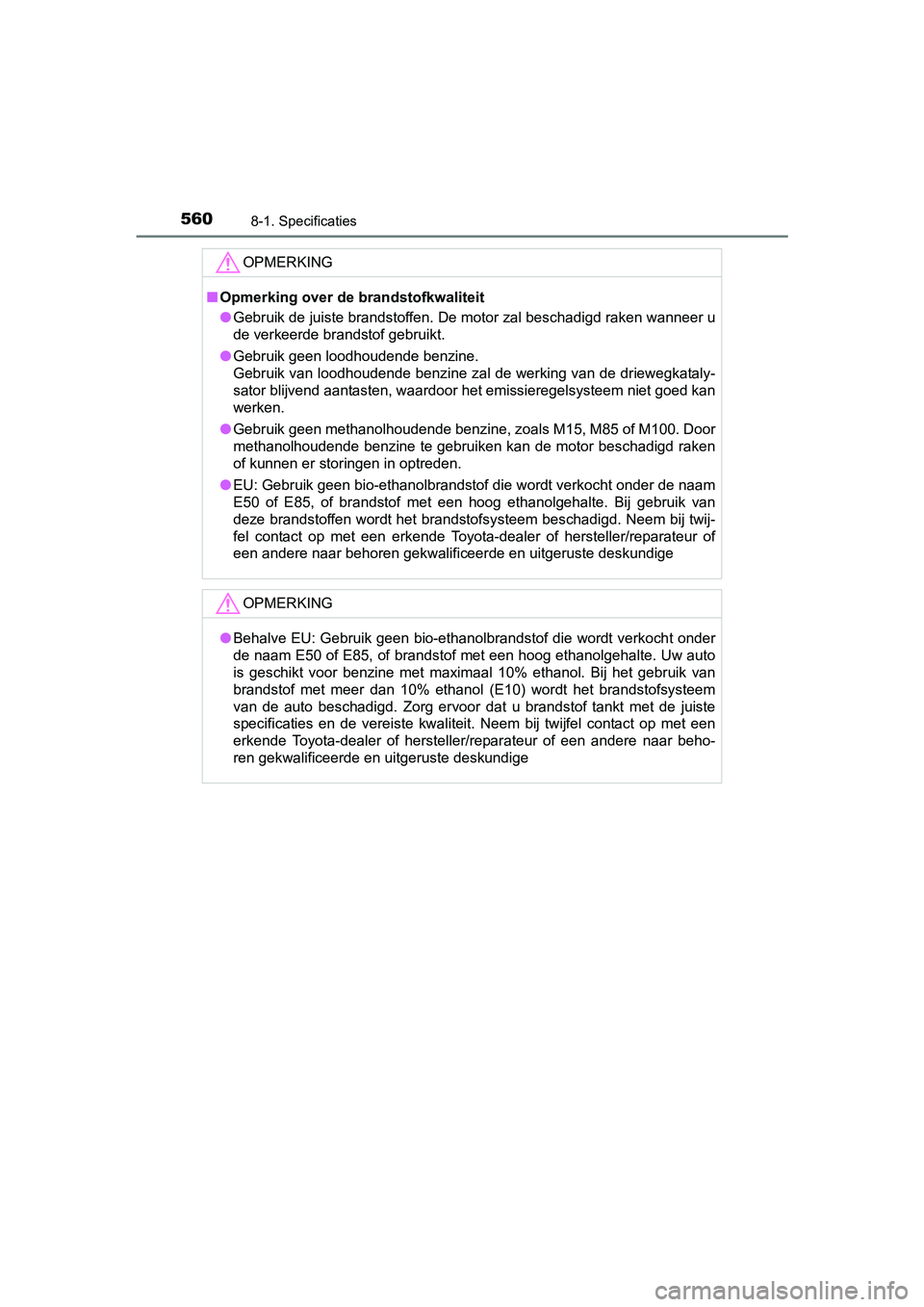

5608-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken w anneer u
de verkeerde brandstof gebruikt.
● Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegk ataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.
● Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebruiken kan de motor beschadigd raken
of kunnen er storingen in optreden.
● EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebru ik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem b ij twij-
fel contact op met een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige
OPMERKING
●Behalve EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. U w auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebr uik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsys teem
van de auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste
specificaties en de vereiste kwaliteit. Neem bij twijfel contac t op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige
RAV4-HV_OM_OM42B04E_(EE).book Page 560 Friday, August 5, 2016 4:24 PM
