TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

5417-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er g een
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren d raaien
door ernaar te luisteren en te voelen of er luchtstroom is. Sch akel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilatoren werken mogelijk niet bij temperaturen beneden het
vriespunt.)
Als de koelventilat oren niet draaien:
Schakel het hybridesysteem onmi ddellijk uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
4
1
2
3
5
6
7
RAV4-HV_OM_OM42B04E_(EE).book Page 541 Friday, August 5, 2016 4:24 PM

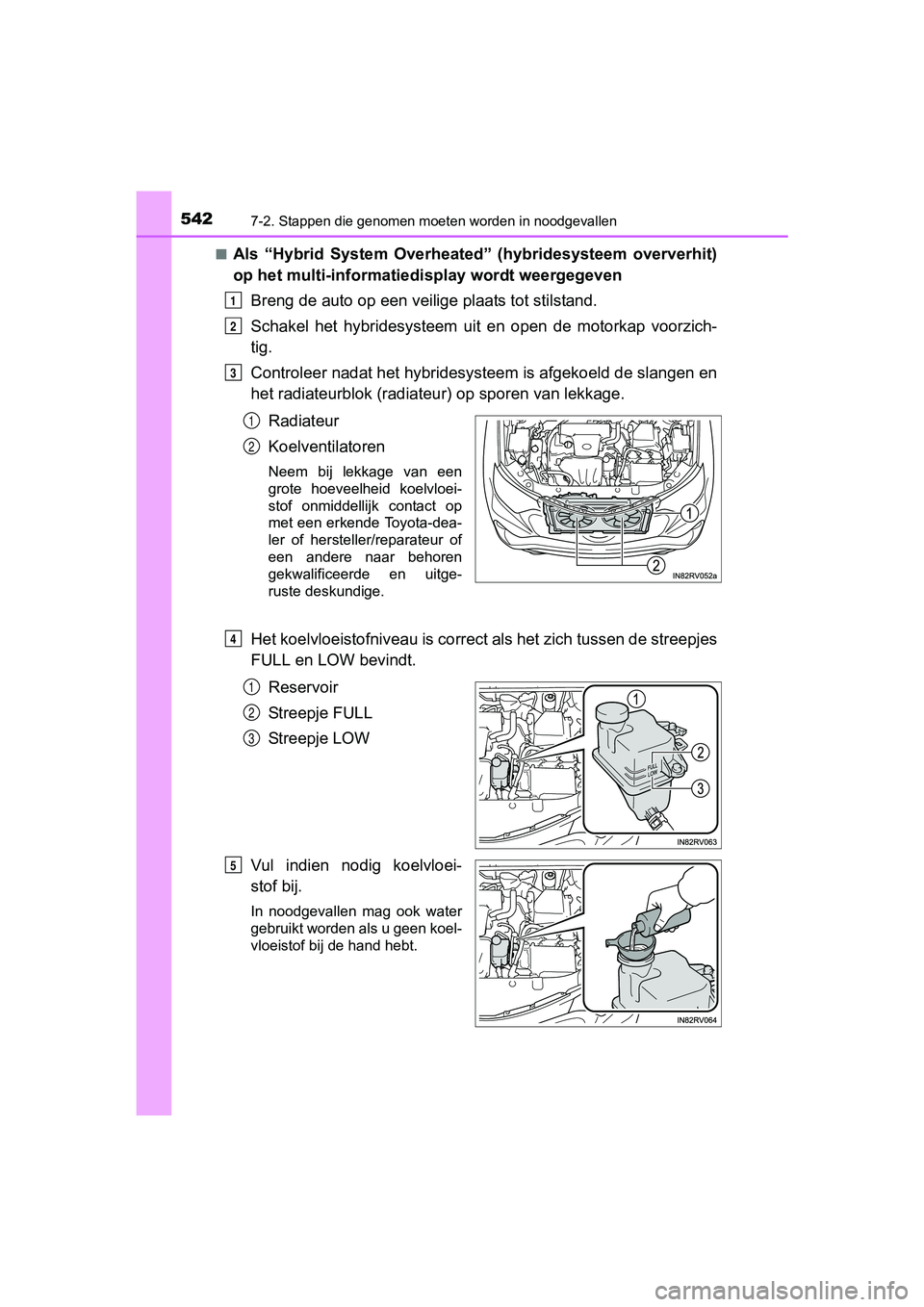

5427-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)■
Als “Hybrid System Overheated” (hybridesysteem oververhit)
op het multi-informatiedi
splay wordt weergegeven
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzich-
tig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiat eur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
RAV4-HV_OM_OM42B04E_(EE).book Page 542 Friday, August 5, 2016 4:24 PM

5437-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Schakel het hybridesysteem in en houd het multi-informatiedis-
play in de gaten.
Al de melding niet verdwijnt:
Schakel het hybridesysteem u it en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
WAARSCHUWING
■Bij controles in de mo torruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het con trole-
lampje READY uit is.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch
worden gestart of kan de koelventilator automatisch aanslaan, o ok nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewe gende
delen zoals de ventilator en raak ze niet aan. Als uw vingers o f kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel he t gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
RAV4-HV_OM_OM42B04E_(EE).book Page 543 Friday, August 5, 2016 4:24 PM

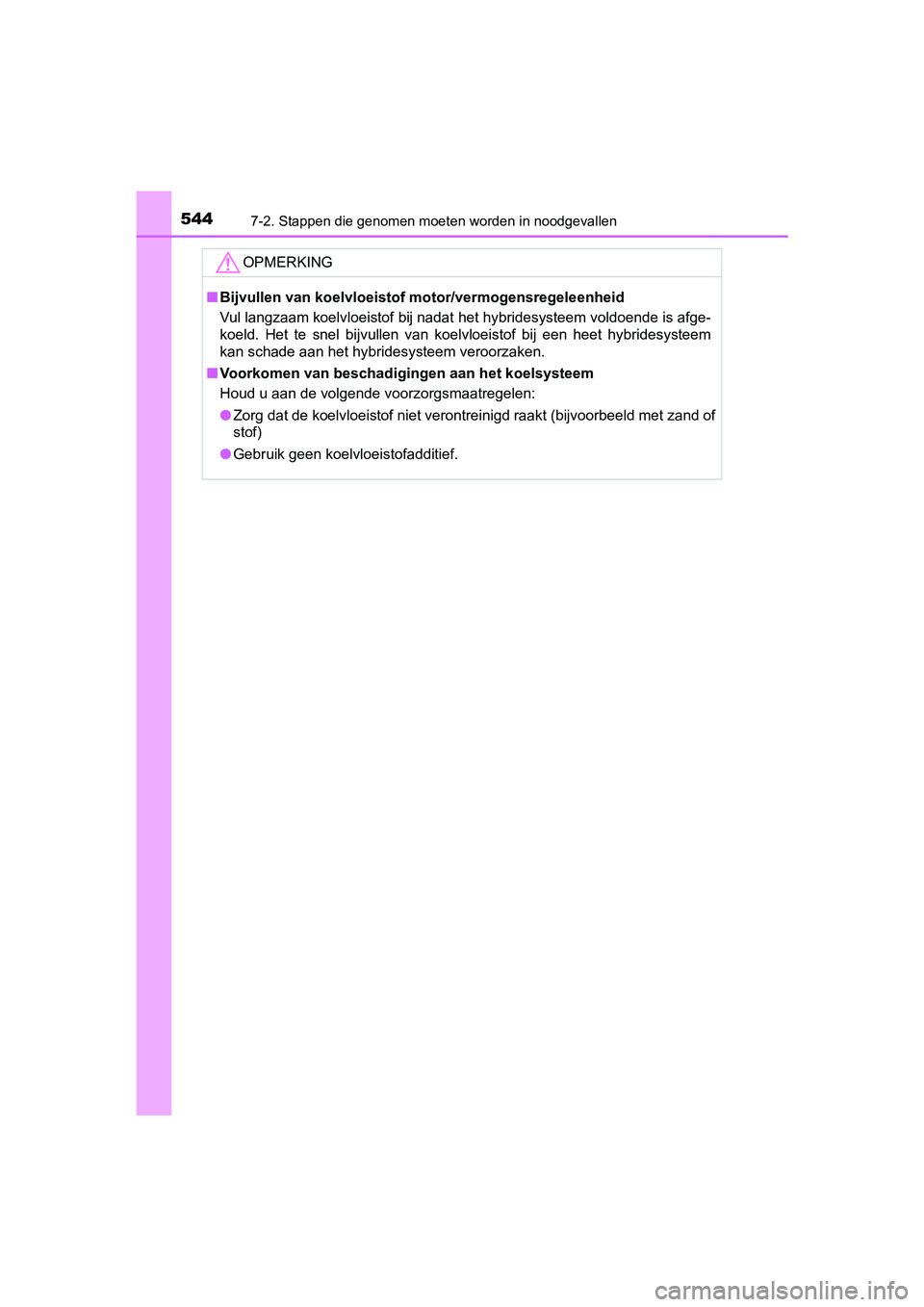

5447-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hyb ridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
RAV4-HV_OM_OM42B04E_(EE).book Page 544 Friday, August 5, 2016 4:24 PM

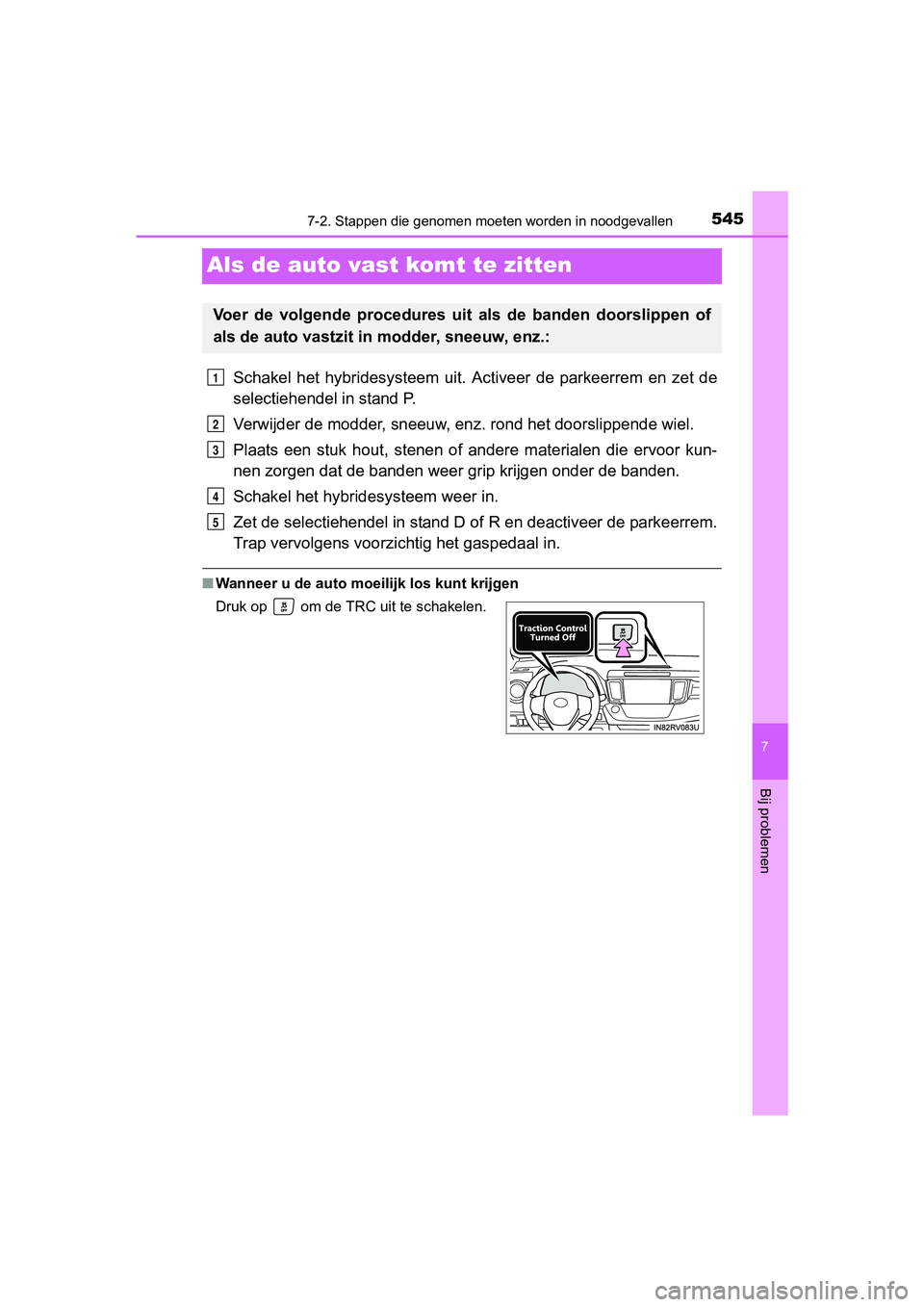

5457-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Als de auto vast komt te zitten
Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de
selectiehendel in stand P.
Verwijder de modder, sneeuw, en z. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor ku n-
nen zorgen dat de banden weer grip krijgen onder de banden.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
1
2
3
4
5
RAV4-HV_OM_OM42B04E_(EE).book Page 545 Friday, August 5, 2016 4:24 PM

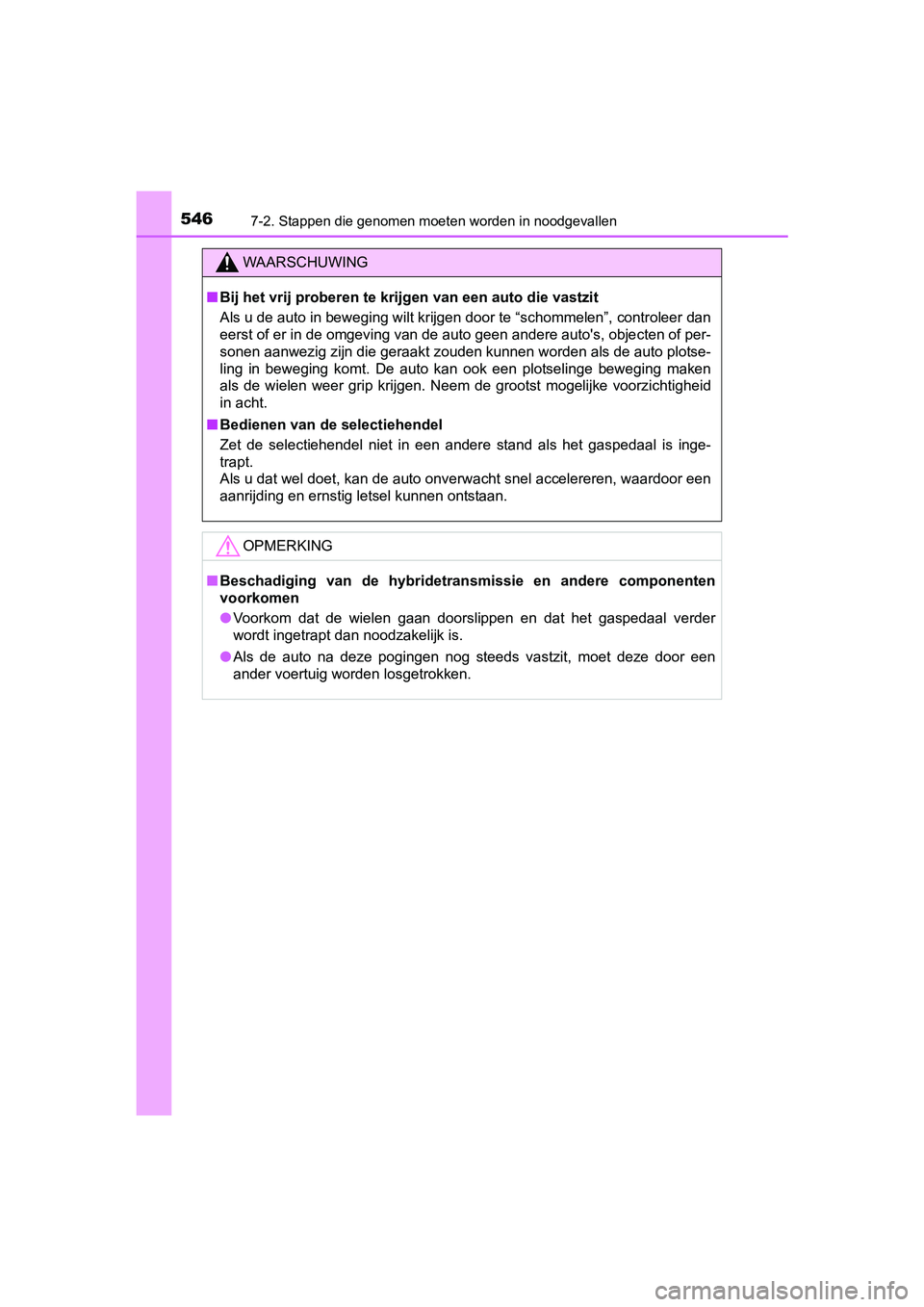

5467-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal ver der
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
RAV4-HV_OM_OM42B04E_(EE).book Page 546 Friday, August 5, 2016 4:24 PM

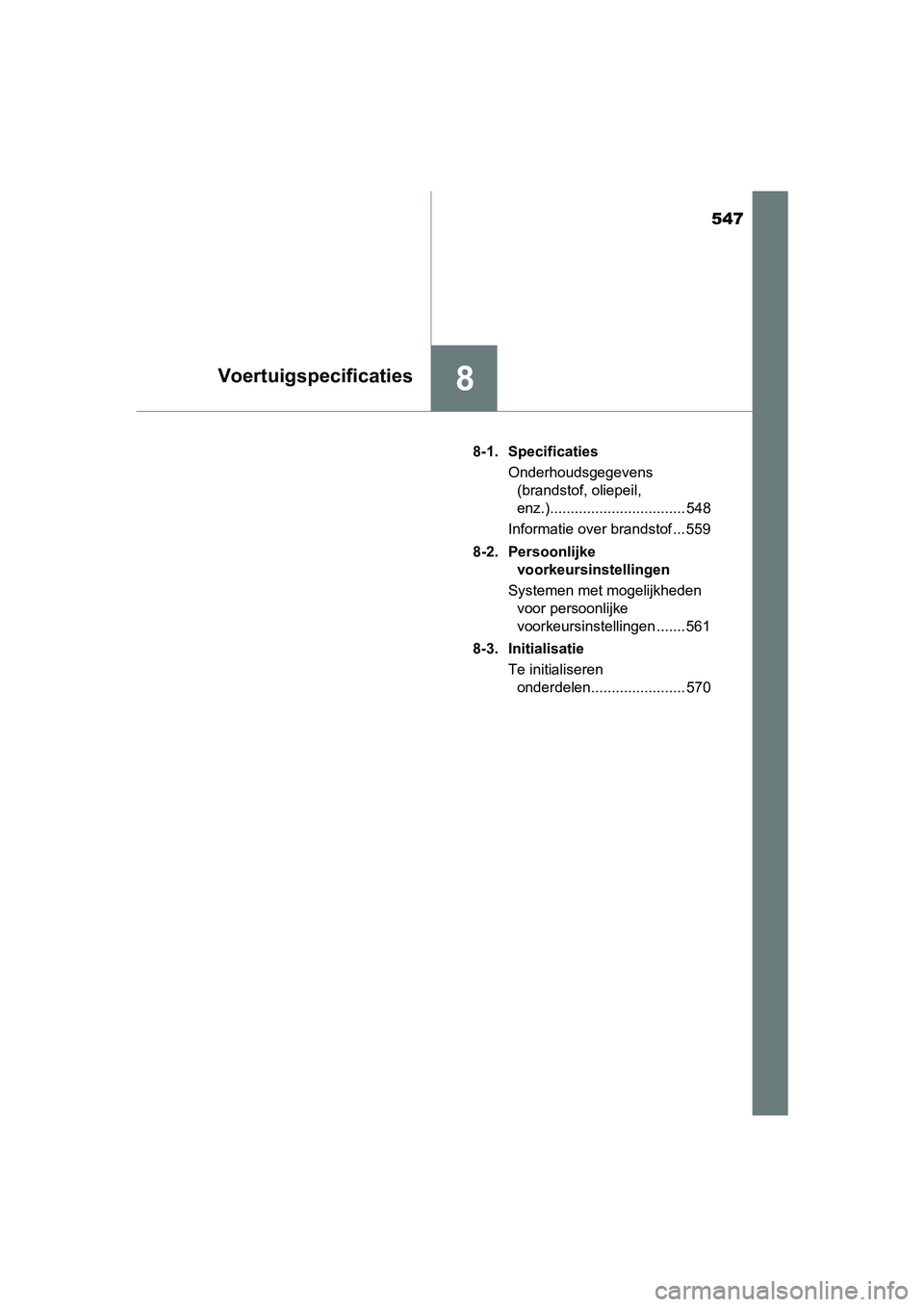

547
8Voertuigspecificaties
RAV4-HV_OM_OM42B04E_(EE)8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 548
Informatie over brandstof ... 559
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 561
8-3. Initialisatie Te initialiseren onderdelen....................... 570
RAV4-HV_OM_OM42B04E_(EE).book Page 547 Friday, August 5, 2016 4:24 PM

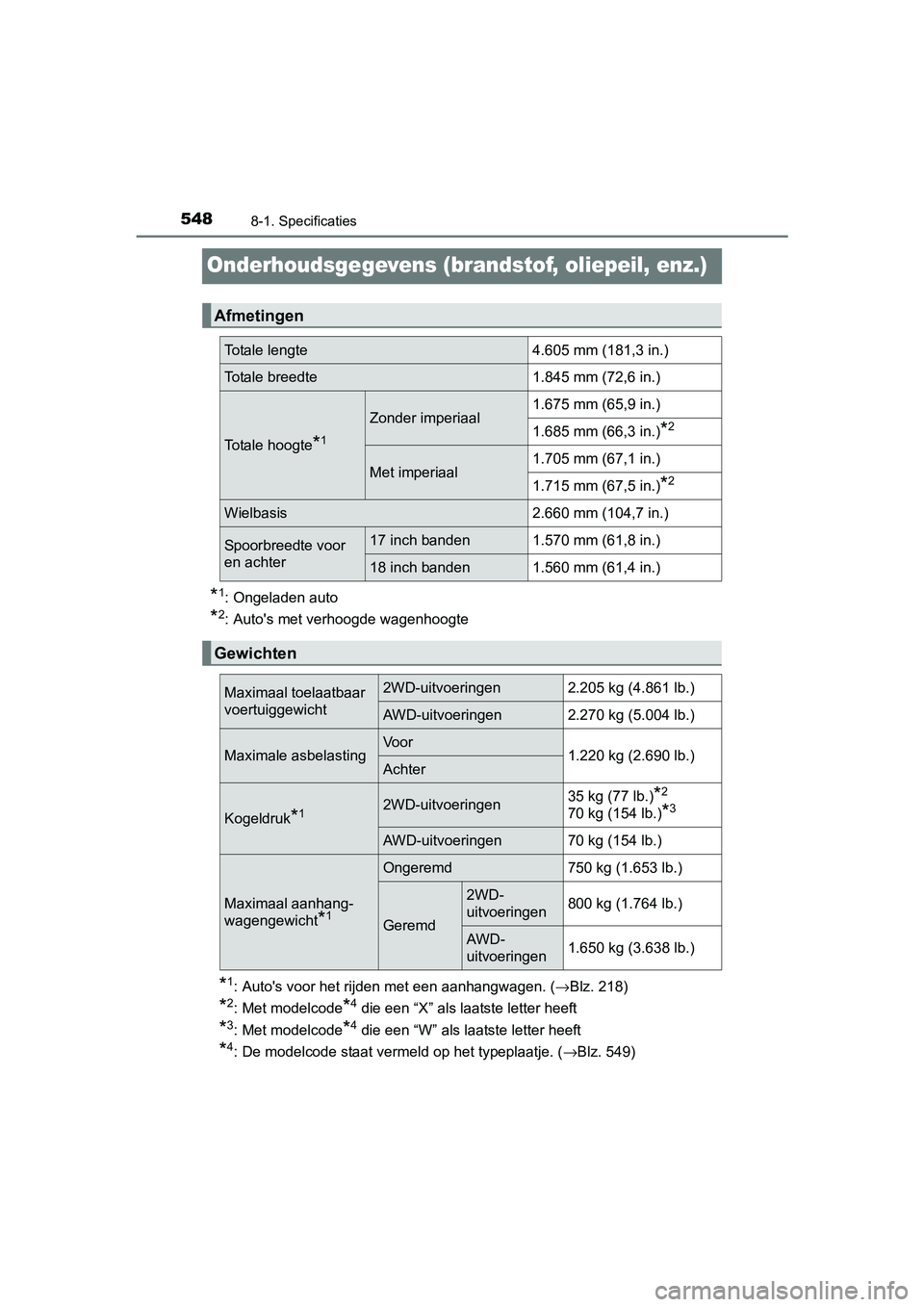

5488-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
Onderhoudsgegevens (brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
*1: Auto's voor het rijden met een aanhangwagen. (→Blz. 218)
*2: Met modelcode*4 die een “X” als laatste letter heeft
*3: Met modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 549)
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder imperiaal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht2WD-uitvoeringen2.205 kg (4.861 lb.)
AWD-uitvoeringen2.270 kg (5.004 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)Achter
Kogeldruk*12WD-uitvoeringen35 kg (77 lb.)*2
70 kg (154 lb.)*3
AWD-uitvoeringen70 kg (154 lb.)
Maximaal aanhang-
wagengewicht
*1
Ongeremd750 kg (1.653 lb.)
Geremd
2WD-
uitvoeringen800 kg (1.764 lb.)
AWD-
uitvoeringen1.650 kg (3.638 lb.)
RAV4-HV_OM_OM42B04E_(EE).book Page 548 Friday, August 5, 2016 4:24 PM

5498-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
RAV4-HV_OM_OM42B04E_(EE).book Page 549 Friday, August 5, 2016 4:24 PM

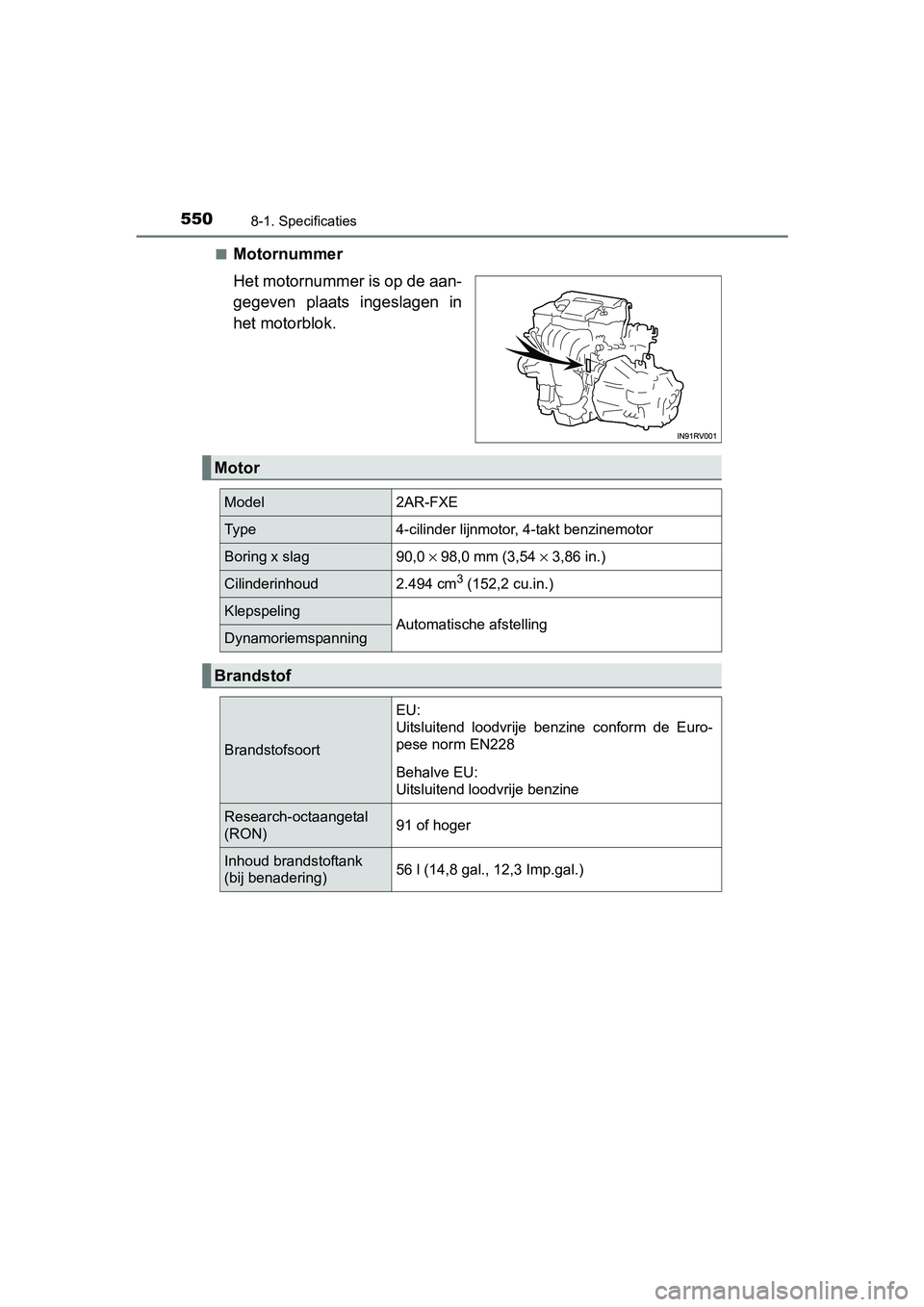

5508-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)■
Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Model2AR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 ×
98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)56 l (14,8 gal., 12,3 Imp.gal.)
RAV4-HV_OM_OM42B04E_(EE).book Page 550 Friday, August 5, 2016 4:24 PM
