TOYOTA RAV4 HYBRID 2017 Manual del propietario (in Spanish)

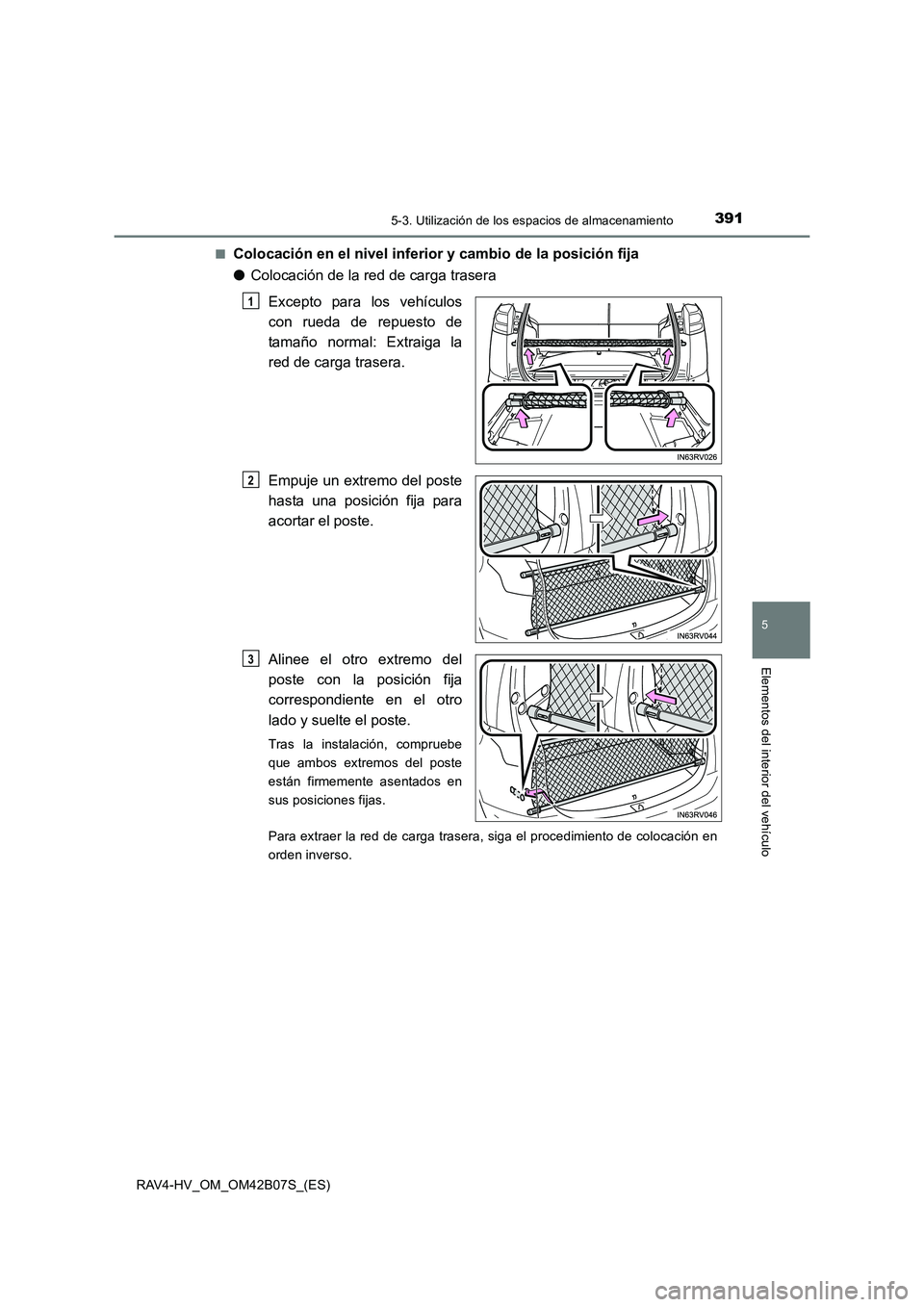

3915-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42B07S_(ES)
5
Elementos del interior del vehículo
■Colocación en el nivel inferior y cambio de la posición fija
●Colocación de la red de carga trasera
Excepto para los vehículos
con rueda de repuesto de
tamaño normal: Extraiga la
red de carga trasera.
Empuje un extremo del poste
hasta una posición fija para
acortar el poste.
Alinee el otro extremo del
poste con la posición fija
correspondiente en el otro
lado y suelte el poste.
Tras la instalación, compruebe
que ambos extremos del poste
están firmemente asentados en
sus posiciones fijas.
Para extraer la red de carga trasera, siga el procedimiento de colocación en
orden inverso.
1
2
3

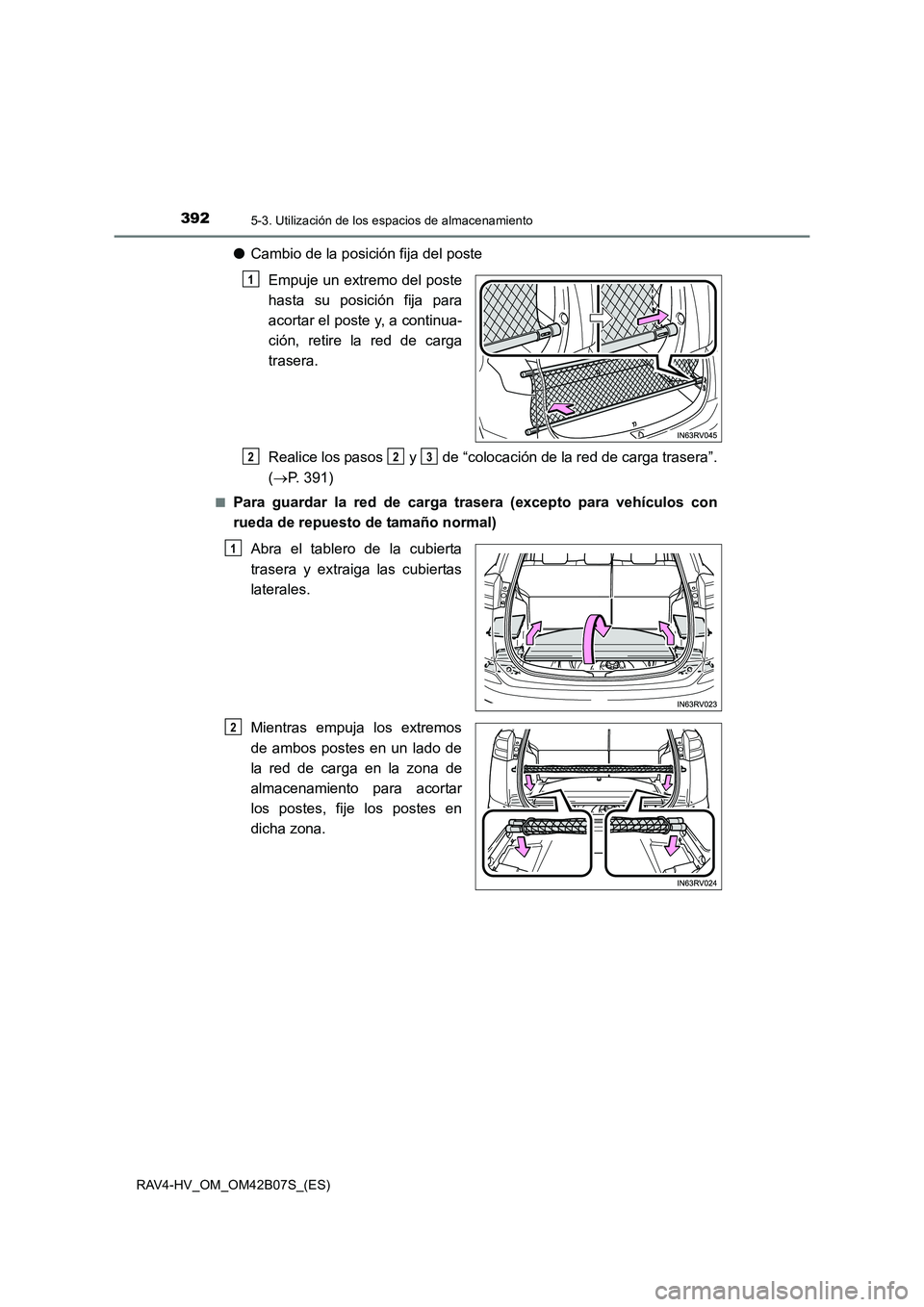

392
RAV4-HV_OM_OM42B07S_(ES)
5-3. Utilización de los espacios de almacenamiento
●Cambio de la posición fija del poste
Empuje un extremo del poste
hasta su posición fija para
acortar el poste y, a continua-
ción, retire la red de carga
trasera.
Realice los pasos y de “colocación de la red de carga trasera”.
(→ P. 391)
■Para guardar la red de carga trasera (excepto para vehículos con
rueda de repuesto de tamaño normal)
Abra el tablero de la cubierta
trasera y extraiga las cubiertas
laterales.
Mientras empuja los extremos
de ambos postes en un lado de
la red de carga en la zona de
almacenamiento para acortar
los postes, fije los postes en
dicha zona.
1
223
1
2

3935-3. Utilización de los espacios de almacenamiento
RAV4-HV_OM_OM42B07S_(ES)
5
Elementos del interior del vehículo
ADVERTENCIA
Asegúrese de respetar las siguientes medidas de precaución. Si no las respeta,
podrían producirse lesiones graves o incluso mortales.
●No permita que los niños se suban en la red de carga trasera, especialmente
durante la conducción.
● El equipaje colocado en la red de carga trasera no debe superar la altura del poste.
● Al colocar la red de carga trasera en el vehículo, asegúrese de que ambos extre-
mos del poste están firmemente asentados en sus posiciones fijas.
● Al guardar la red de carga trasera, fíjela bien en la zona de almacenamiento.
AV I S O
●No coloque equipaje con un peso de aproximadamente 10 kg (22,1 lb.) o más en la
red de carga trasera.
● Coloque el poste en la misma posición fija en el lado derecho y en el izquierdo
para que quede recto. Si el poste se coloca en ángulo, la red de carga trasera
podría soltarse.
● No utilice la red de carga trasera con solo un poste colocado. El poste podría
moverse durante la conducción y resultar dañado o provocar daños en otro equipa-
miento del compartimiento de equipajes.

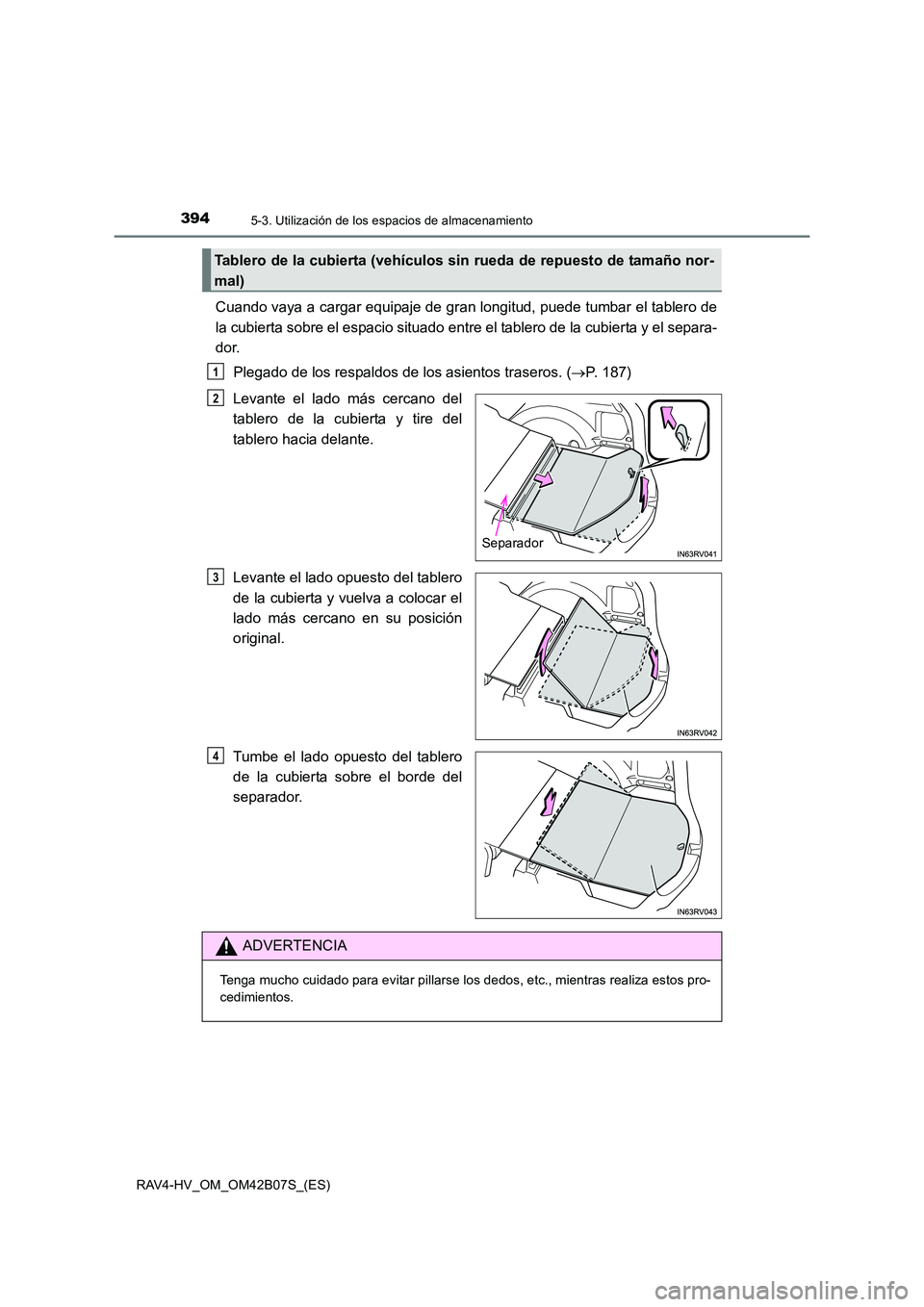

394
RAV4-HV_OM_OM42B07S_(ES)
5-3. Utilización de los espacios de almacenamiento
Cuando vaya a cargar equipaje de gran longitud, puede tumbar el tablero de
la cubierta sobre el espacio situado entre el tablero de la cubierta y el separa-
dor.
Plegado de los respaldos de los asientos traseros. ( →P. 187)
Levante el lado más cercano del
tablero de la cubierta y tire del
tablero hacia delante.
Levante el lado opuesto del tablero
de la cubierta y vuelva a colocar el
lado más cercano en su posición
original.
Tumbe el lado opuesto del tablero
de la cubierta sobre el borde del
separador.
Tablero de la cubierta (vehículos sin rueda de repuesto de tamaño nor-
mal)
1
Separador
2
3
4
ADVERTENCIA
Tenga mucho cuidado para evitar pillarse los dedos, etc., mientras realiza estos pro-
cedimientos.

3955-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
5
Elementos del interior del vehículo
Otros elementos del interior del vehículo
Posición hacia delante:
Desplegar.
Posición lateral:
Desplegar, desenganchar y girar
hacia el lado.
Para abrir, deslice la tapa.
La luz se enciende cuando se abre la
tapa.
Parasoles
1
2
Espejos de cortesía
AV I S O
Para evitar la descarga de la batería de 12 voltios, no deje las luces de cortesía
encendidas durante largos periodos de tiempo cuando el sistema híbrido esté des-
activado.

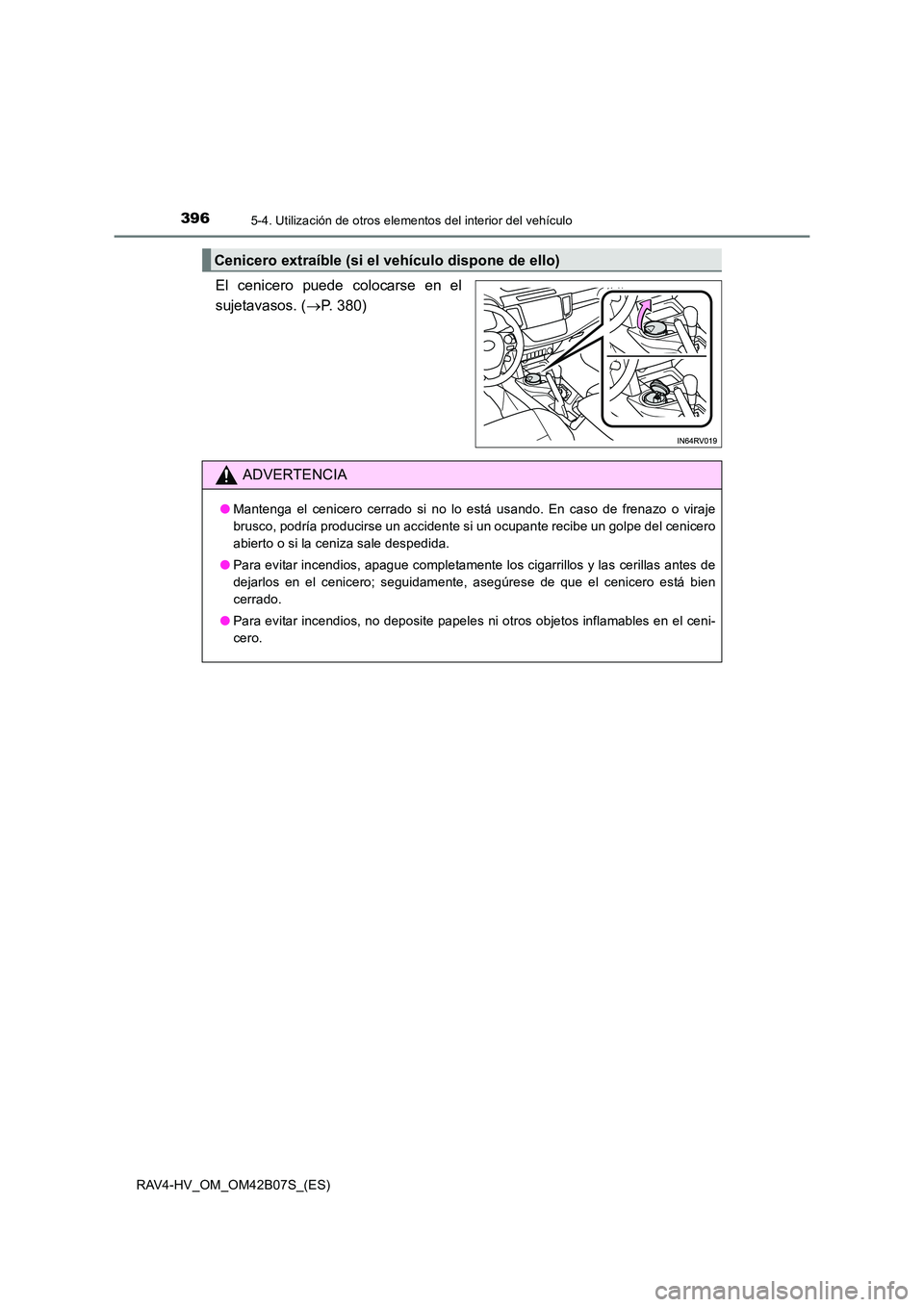

3965-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
El cenicero puede colocarse en el
sujetavasos. (→P. 380)
Cenicero extraíble (si el vehículo dispone de ello)
ADVERTENCIA
● Mantenga el cenicero cerrado si no lo está usando. En caso de frenazo o viraje
brusco, podría producirse un accidente si un ocupante recibe un golpe del cenicero
abierto o si la ceniza sale despedida.
● Para evitar incendios, apague completamente los cigarrillos y las cerillas antes de
dejarlos en el cenicero; seguidamente, asegúrese de que el cenicero está bien
cerrado.
● Para evitar incendios, no deposite papeles ni otros objetos inflamables en el ceni-
cero.

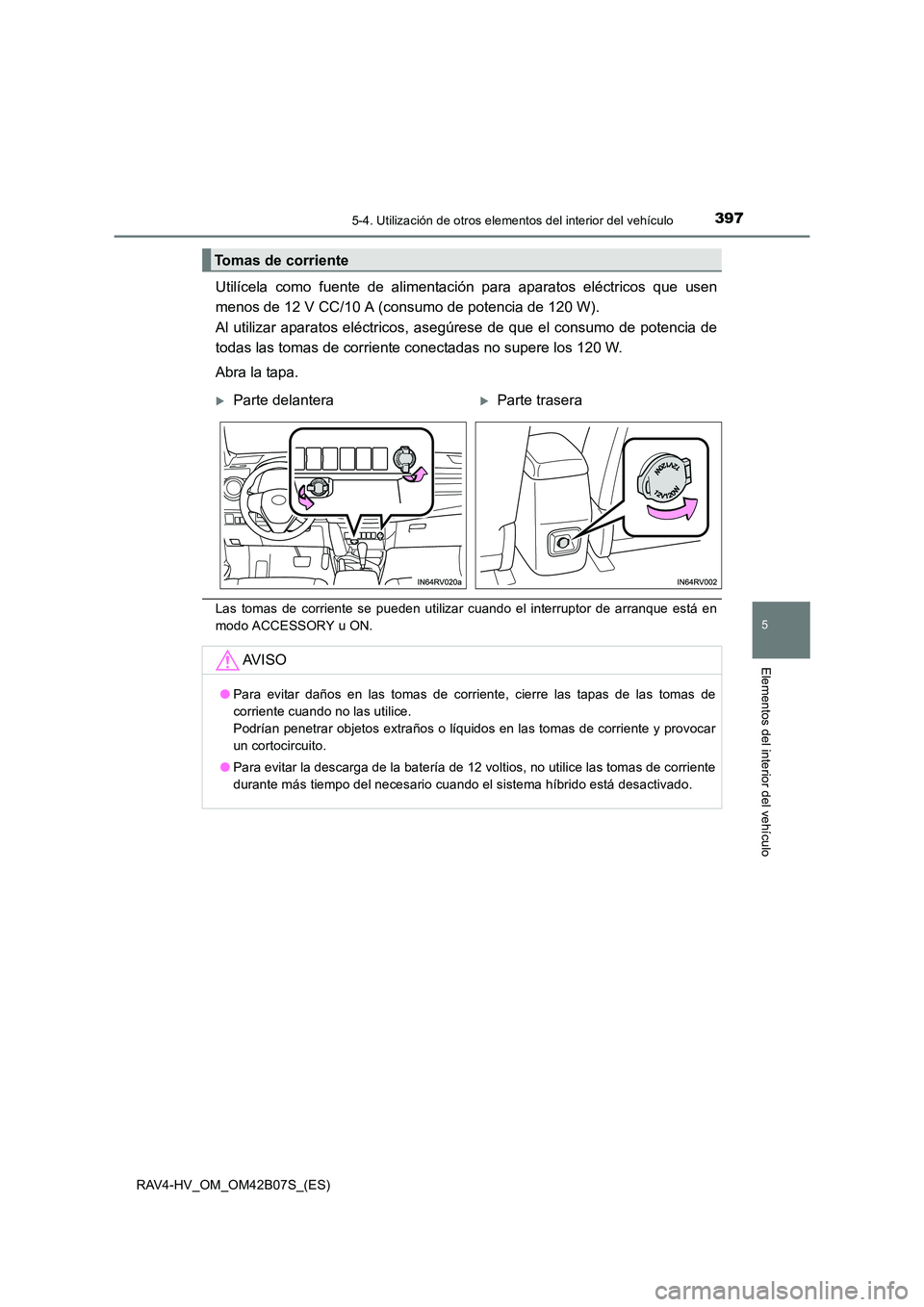

3975-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
5
Elementos del interior del vehículo
Utilícela como fuente de alimentación para aparatos eléctricos que usen
menos de 12 V CC/10 A (consumo de potencia de 120 W).
Al utilizar aparatos eléctricos, asegúrese de que el consumo de potencia de
todas las tomas de corriente conectadas no supere los 120 W.
Abra la tapa.
Las tomas de corriente se pueden utilizar cuando el interruptor de arranque está en
modo ACCESSORY u ON.
Tomas de corriente
XParte delanteraXParte trasera
AV I S O
● Para evitar daños en las tomas de corriente, cierre las tapas de las tomas de
corriente cuando no las utilice.
Podrían penetrar objetos extraños o líquidos en las tomas de corriente y provocar
un cortocircuito.
● Para evitar la descarga de la batería de 12 voltios, no utilice las tomas de corriente
durante más tiempo del necesario cuando el sistema híbrido está desactivado.

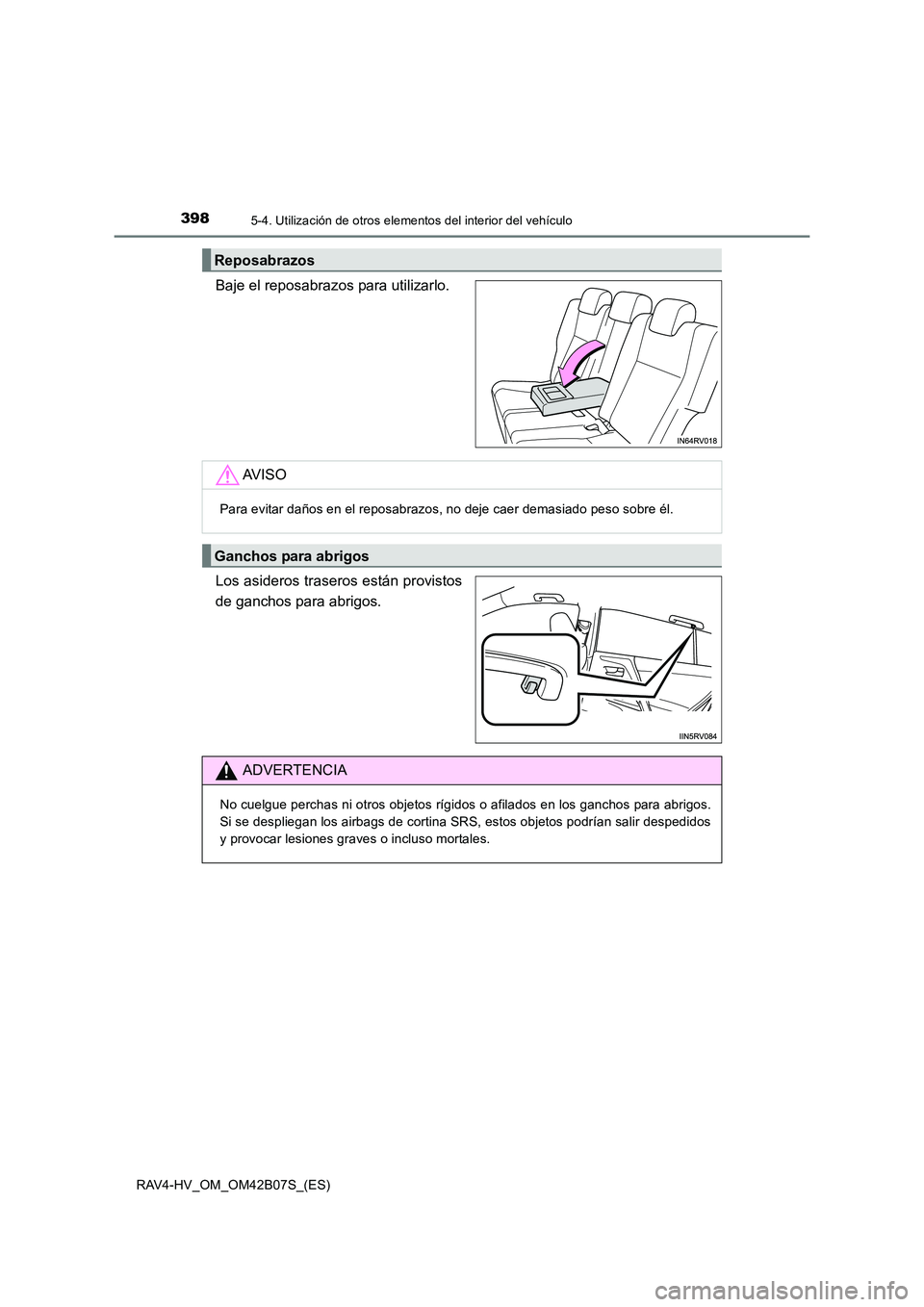

3985-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
Baje el reposabrazos para utilizarlo.
Los asideros traseros están provistos
de ganchos para abrigos.
Reposabrazos
AV I S O
Para evitar daños en el reposabrazos, no deje caer demasiado peso sobre él.
Ganchos para abrigos
ADVERTENCIA
No cuelgue perchas ni otros objetos rígidos o afilados en los ganchos para abrigos.
Si se despliegan los airbags de cortina SRS, estos objetos podrían salir despedidos
y provocar lesiones graves o incluso mortales.

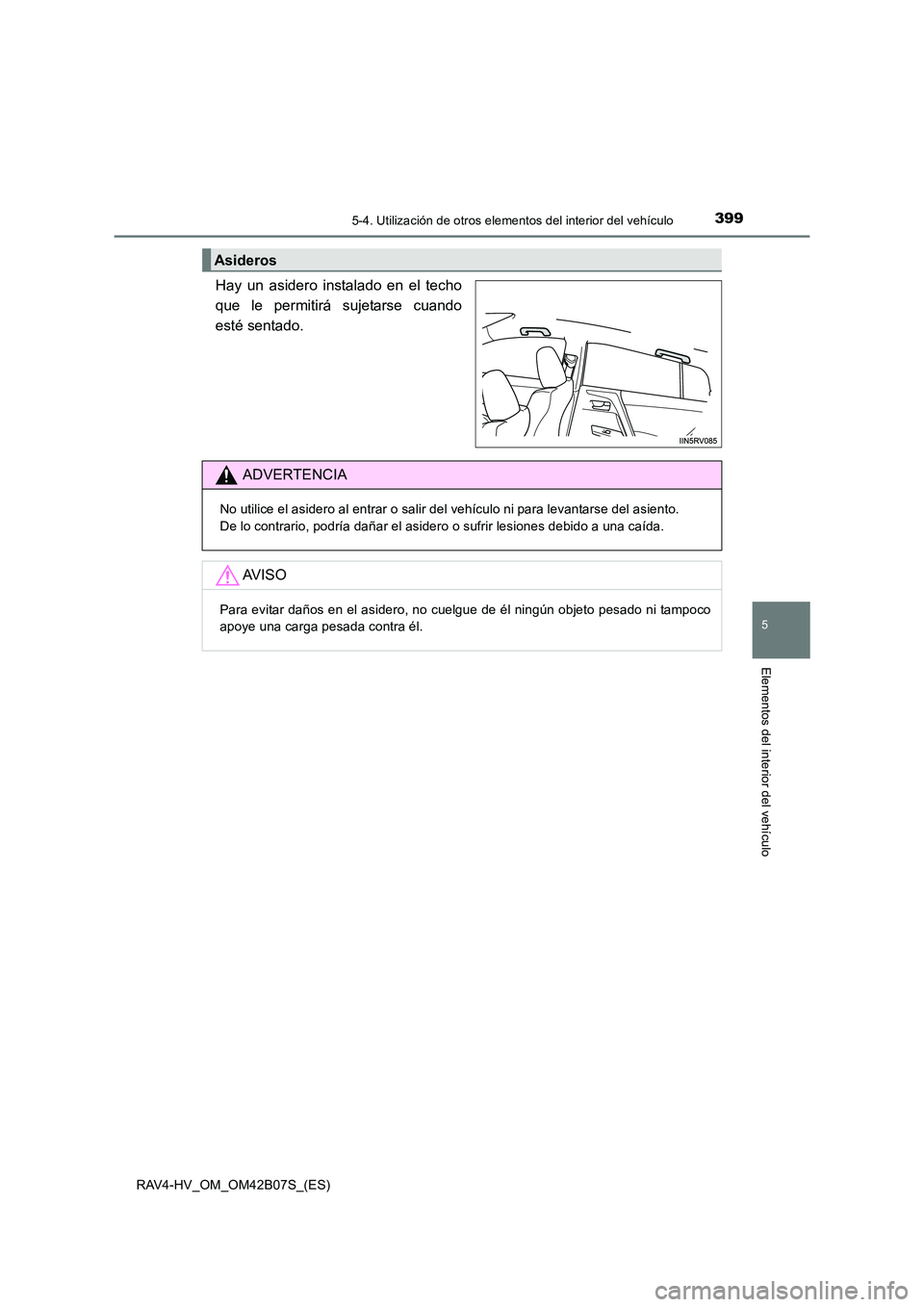

3995-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
5
Elementos del interior del vehículo
Hay un asidero instalado en el techo
que le permitirá sujetarse cuando
esté sentado.
Asideros
ADVERTENCIA
No utilice el asidero al entrar o salir del vehículo ni para levantarse del asiento.
De lo contrario, podría dañar el asidero o sufrir lesiones debido a una caída.
AV I S O
Para evitar daños en el asidero, no cuelgue de él ningún objeto pesado ni tampoco
apoye una carga pesada contra él.

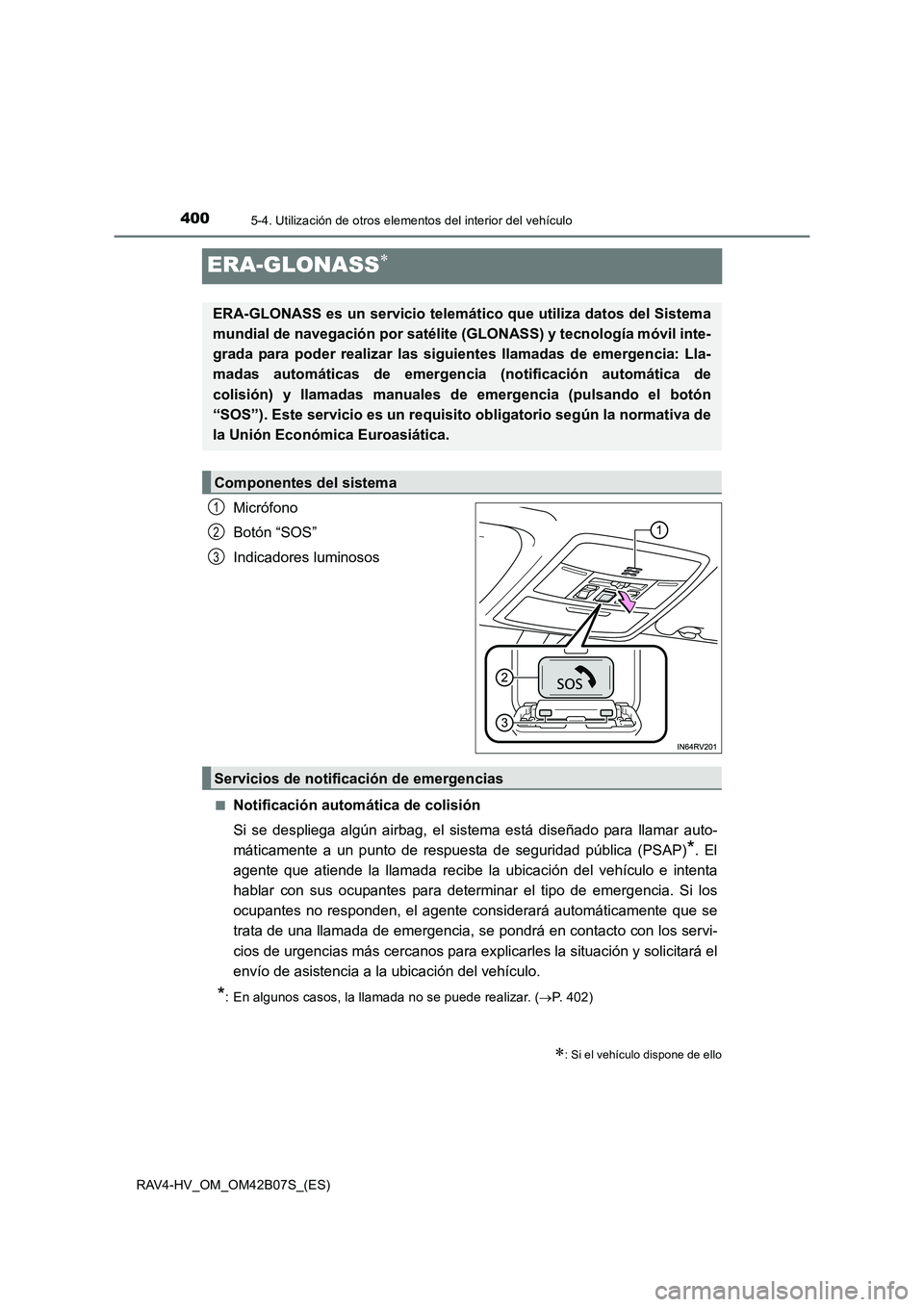

4005-4. Utilización de otros elementos del interior del vehículo
RAV4-HV_OM_OM42B07S_(ES)
ERA-GLONASS∗
Micrófono
Botón “SOS”
Indicadores luminosos
■Notificación automática de colisión
Si se despliega algún airbag, el sistema está diseñado para llamar auto-
máticamente a un punto de respuesta de seguridad pública (PSAP)
*. El
agente que atiende la llamada recibe la ubicación del vehículo e intenta
hablar con sus ocupantes para determinar el tipo de emergencia. Si los
ocupantes no responden, el agente considerará automáticamente que se
trata de una llamada de emergencia, se pondrá en contacto con los servi-
cios de urgencias más cercanos para explicarles la situación y solicitará el
envío de asistencia a la ubicación del vehículo.
*: En algunos casos, la llamada no se puede realizar. ( →P. 402)
∗: Si el vehículo dispone de ello
ERA-GLONASS es un servicio telemático que utiliza datos del Sistema
mundial de navegación por satélite (GLONASS) y tecnología móvil inte-
grada para poder realizar las siguientes llamadas de emergencia: Lla-
madas automáticas de emergencia (notificación automática de
colisión) y llamadas manuales de emergencia (pulsando el botón
“SOS”). Este servicio es un requisito obligatorio según la normativa de
la Unión Económica Euroasiática.
Componentes del sistema
1
2
3
Servicios de notificación de emergencias
