TOYOTA RAV4 HYBRID 2017 Omistajan Käsikirja (in Finnish)

2214-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI
VAROITUS
■Tutkatunnistimen toimintahäiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa tutkatunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vakavat
henkilövahingot.
● Pidä tutkatunnistin ja etusäleikön suojuksen tunnusmerkki aina puhtaana.
● Älä kiinnitä tarroja, (ei myöskään läpinäkyviä tarroja) tai muita esineitä tut-
katunnistimeen, etusäleikön tunnusmerkkiin tai sitä ympäröivälle alueelle.
● Älä kohdista kovia iskuja tutkatunnistimeen tai sitä ympäröivään aluee-
seen.
Jos tutkatunnistin, etusäleikön tunnusmerkki tai etupuskuri saa kovan
iskun, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
● Älä pura tutkatunnistinta.
● Älä tee muutoksia tai maalaa tutkatunnistinta, etusäleikön tunnusmerkkiä
tai sitä ympäröivää aluetta.
● Jos tutkatunnistin, etusäleikkö tai etupuskuri on irrotettava ja asennettava
tai vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Tutkatunnistin
Etusäleikön suojuksen tunnusmerkki
Jos tutkatunnistimen etuosa tai etusäl-
eikön tunnusmerkin etuosa tai takaosa
on likainen tai se on peittyneenä vesipi-
saroista, lumesta, jne., puhdista se.
Puhdista tutkatunnistin ja etusäleikön
suojuksen tunnusmerkki pehmeällä lii-
nalla, jotta ne eivät vahingoitu.1
2
OM42B04FI.book Page 221 Tuesday, September 27, 2016 3:10 PM

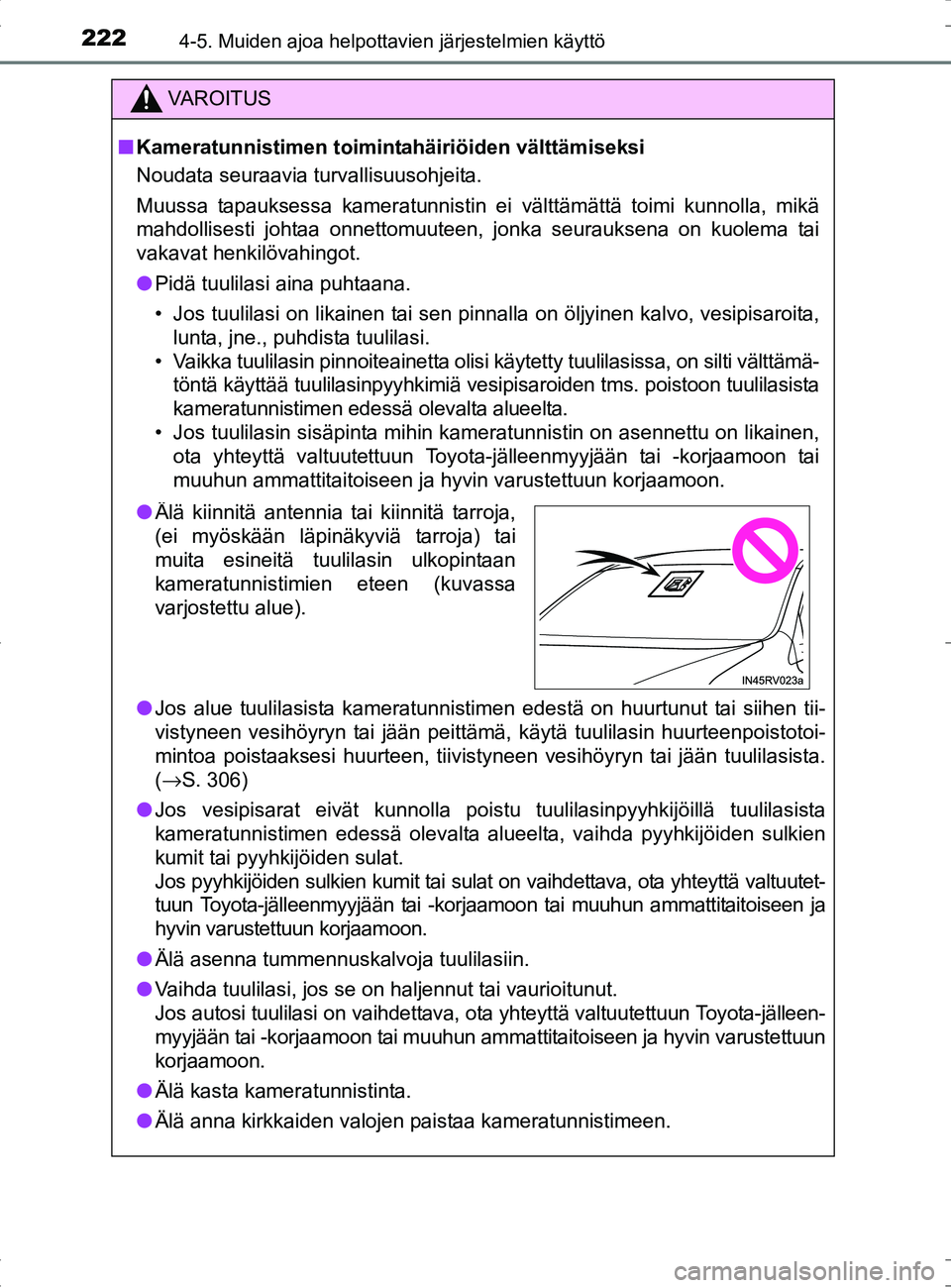

2224-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI
VAROITUS
■Kameratunnistimen toiminta häiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa kameratunnistin ei välttämättä toimi kunnolla, mikä
mahdollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai
vakavat henkilövahingot.
● Pidä tuulilasi aina puhtaana.
• Jos tuulilasi on likainen tai sen pinnalla on öljyinen kalvo, vesipisaroita,
lunta, jne., puhdista tuulilasi.
• Vaikka tuulilasin pinnoiteainetta olisi käytetty tuulilasissa, on silti välttämä- töntä käyttää tuulilasinpyyhkimiä vesipi saroiden tms. poistoon tuulilasista
kameratunnistimen edessä olevalta alueelta.
• Jos tuulilasin sisäpinta mihin kameratunnistin on asennettu on likainen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä, käytä tuulilasin huurteenpoistotoi-
mintoa poistaaksesi huurteen, tiivistyneen vesihöyryn tai jään tuulilasista.
(→S. 306)
● Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista
kameratunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien
kumit tai pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
● Älä asenna tummennuskalvoja tuulilasiin.
● Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
● Älä kasta kameratunnistinta.
● Älä anna kirkkaiden valojen paistaa kameratunnistimeen.
●Älä kiinnitä antennia tai kiinnitä tarroja,
(ei myöskään läpinäkyviä tarroja) tai
muita esineitä tuulilasin ulkopintaan
kameratunnistimien eteen (kuvassa
varjostettu alue).
OM42B04FI.book Page 222 Tuesday, September 27, 2016 3:10 PM

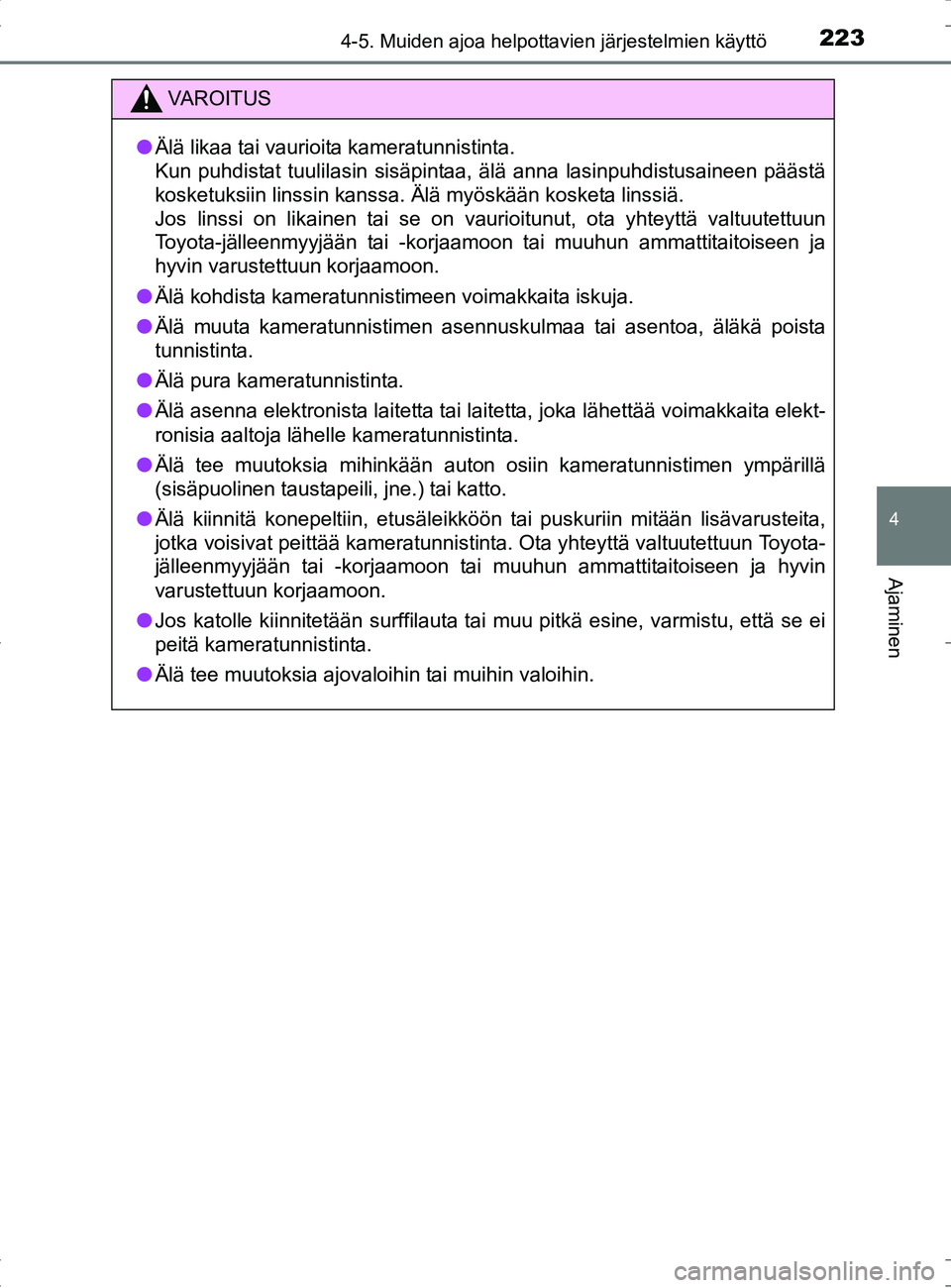

2234-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI
VAROITUS
●Älä likaa tai vaurioita kameratunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai se on vaurioitunut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
● Älä kohdista kameratunnistimeen voimakkaita iskuja.
● Älä muuta kameratunnistimen asennuskulmaa tai asentoa, äläkä poista
tunnistinta.
● Älä pura kameratunnistinta.
● Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle kameratunnistinta.
● Älä tee muutoksia mihinkään auton osiin kameratunnistimen ympärillä
(sisäpuolinen taustapeili, jne.) tai katto.
● Älä kiinnitä konepeltiin, etusäleikköön tai puskuriin mitään lisävarusteita,
jotka voisivat peittää kameratunnistinta. Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
● Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä kameratunnistinta.
● Älä tee muutoksia ajovaloihin tai muihin valoihin.
OM42B04FI.book Page 223 Tuesday, September 27, 2016 3:10 PM

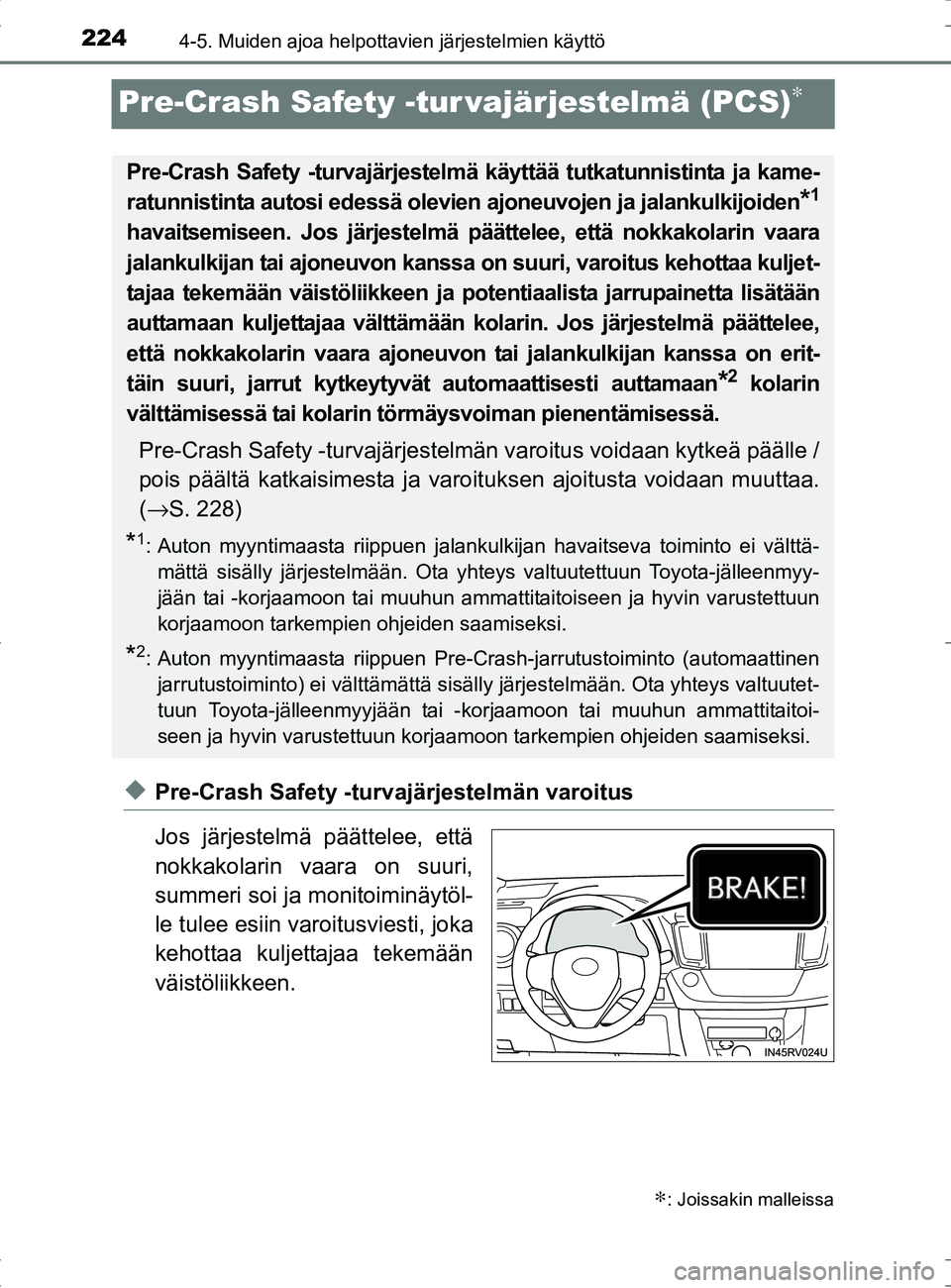

2244-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI
Pre-Crash Safety -tur vajärjestelmä (PCS)∗
◆Pre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
nokkakolarin vaara on suuri,
summeri soi ja monitoiminäytöl-
le tulee esiin varoitusviesti, joka
kehottaa kuljettajaa tekemään
väistöliikkeen.
∗: Joissakin malleissa
Pre-Crash Safety -turvajärjestelmä käyttää tutkatunnistinta ja kame-
ratunnistinta autosi edessä olevien ajoneuvojen ja jalankulkijoiden
*1
havaitsemiseen. Jos järjestelmä päättelee, että nokkakolarin vaara
jalankulkijan tai ajoneuvon kanssa on suuri, varoitus kehottaa kuljet-
tajaa tekemään väistöliikkeen ja potentiaalista jarrupainetta lisätään
auttamaan kuljettajaa välttämään ko larin. Jos järjestelmä päättelee,
että nokkakolarin vaara ajoneuvon tai jalankulkijan kanssa on erit-
täin suuri, jarrut kytkeytyvät automaattisesti auttamaan
*2 kolarin
välttämisessä tai kolarin törmäysvoiman pienentämisessä.
Pre-Crash Safety -turvajärjestelmän varoitus voidaan kytkeä päälle /
pois päältä katkaisimesta ja varoit uksen ajoitusta voidaan muuttaa.
( → S. 228)
*1: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään. Ota yhteys valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon tarkempien ohjeiden saamiseksi.
*2: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto (automaattinenjarrutustoiminto) ei välttämättä sisälly järjestelmä\
än. Ota yhteys valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
OM42B04FI.book Page 224 Tuesday, September 27, 2016 3:10 PM

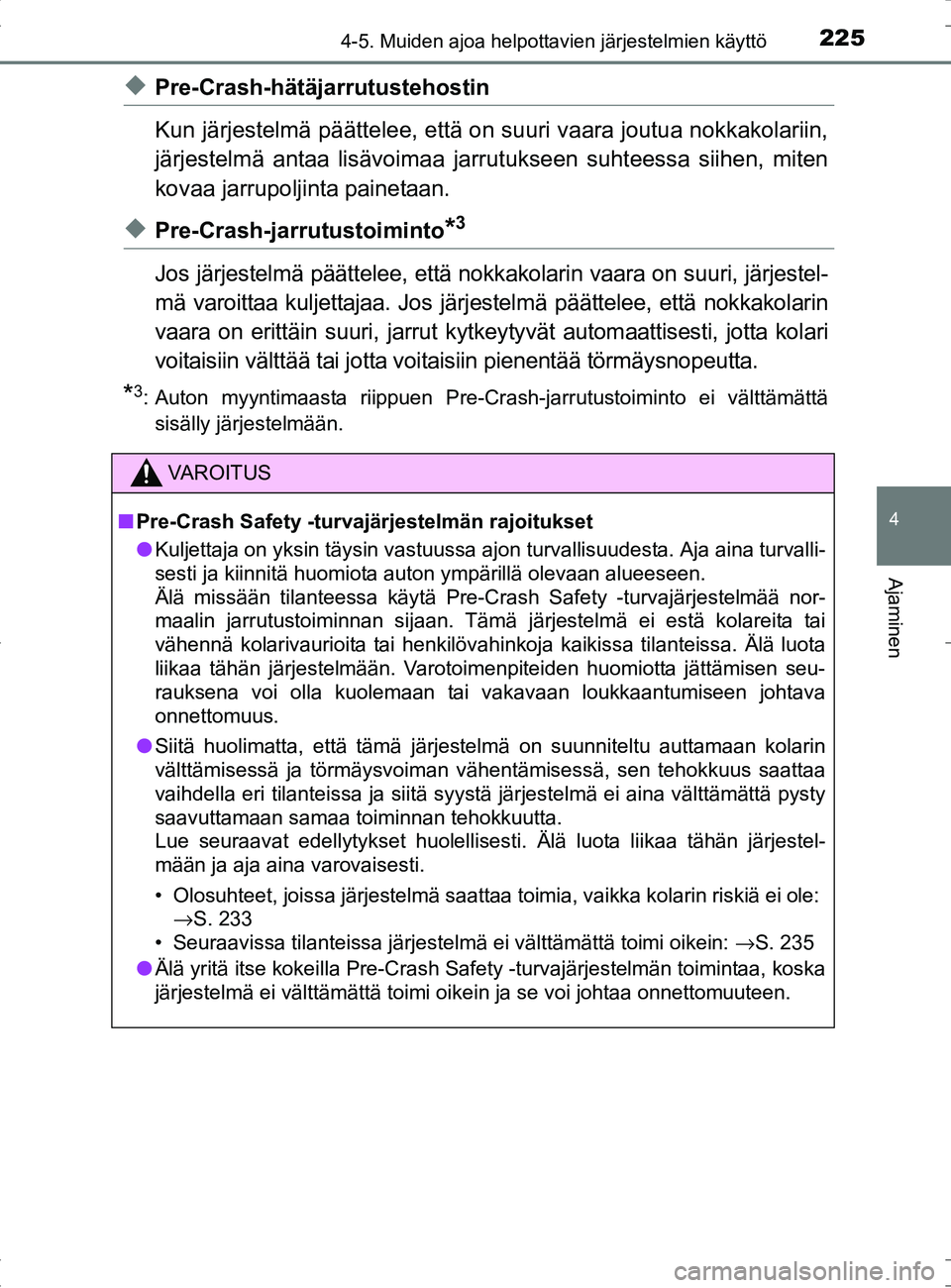

2254-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI
◆Pre-Crash-hätäjarrutustehostin
Kun järjestelmä päättelee, että on suuri vaara joutua nokkakolariin,
järjestelmä antaa lisävoimaa jarrutukseen suhteessa siihen, miten
kovaa jarrupoljinta painetaan.
◆Pre-Crash-jarrutustoiminto*3
Jos järjestelmä päättelee, että nokkakolarin vaara on suuri, järjestel-
mä varoittaa kuljettajaa. Jos järjestelmä päättelee, että nokkakolarin
vaara on erittäin suuri, jarrut kytkeytyvät automaattisesti, jotta kolari
voitaisiin välttää tai jotta voitaisiin pienentää törmäysnopeutta.
*3: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto ei välttämättäsisälly järjestelmään.
VAROITUS
■ Pre-Crash Safety -turvajärjestelmän rajoitukset
● Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-Crash Safety -turvaj\
ärjestelmää nor-
maalin jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilövahinkoja kaikissa tilanteissa. Älä luota
liikaa tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seu-
rauksena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
● Siitä huolimatta, että tämä järjestelmä on suunniteltu auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
→S. 233
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: →S. 235
● Älä yritä itse kokeilla Pre-Crash Safety -turvajärjestelmän toimintaa, koska
järjestelmä ei välttämättä toimi oikein ja se voi johtaa onnettomuuteen.
OM42B04FI.book Page 225 Tuesday, September 27, 2016 3:10 PM

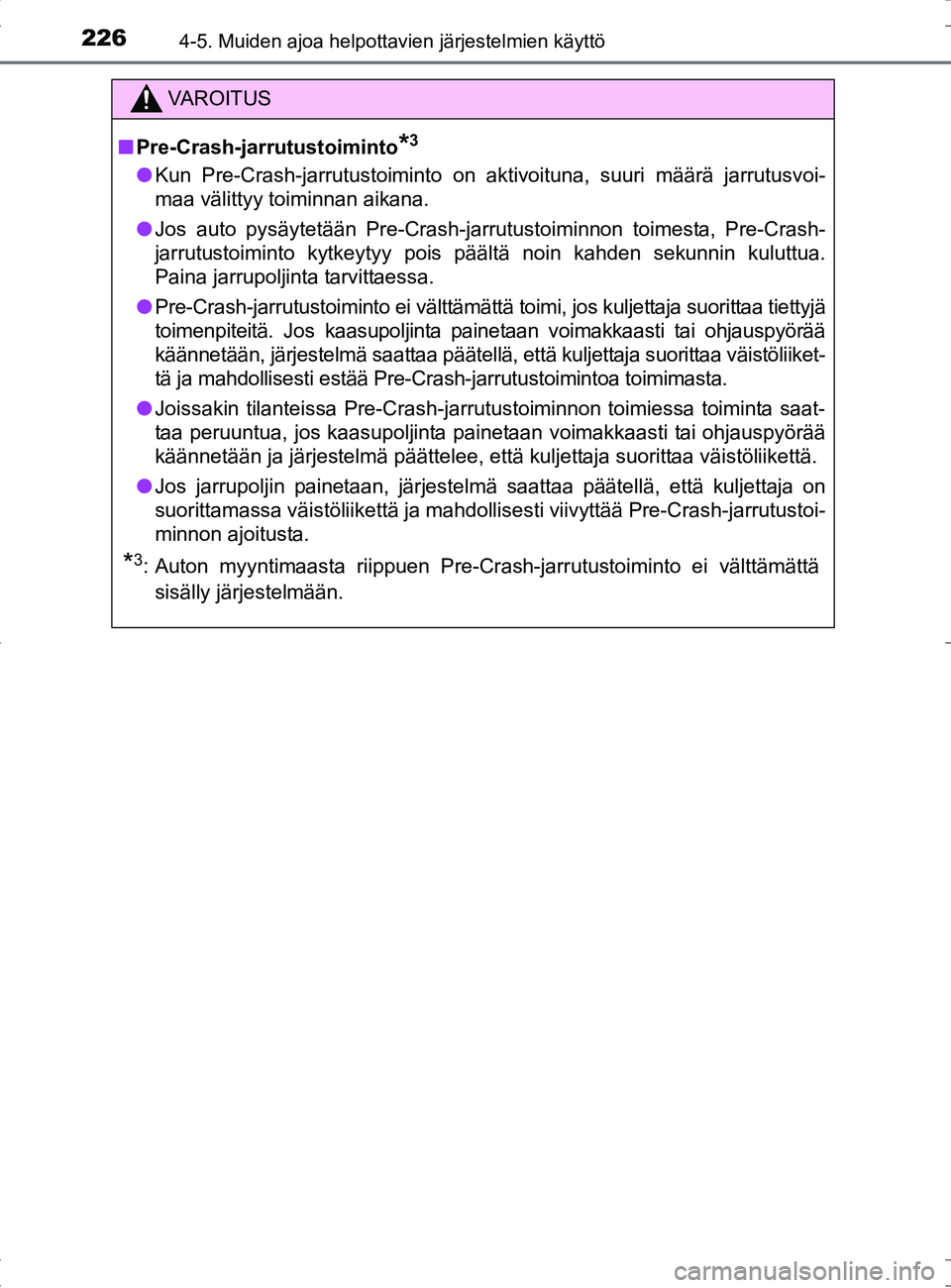

2264-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI
VAROITUS
■Pre-Crash-jarrutustoiminto*3
● Kun Pre-Crash-jarrutustoiminto on aktivoituna, suuri määrä jarrutusvoi-
maa välittyy toiminnan aikana.
● Jos auto pysäytetään Pre-Crash-jarrutustoiminnon toimesta, Pre-Crash-
jarrutustoiminto kytkeytyy pois päältä noin kahden sekunnin kuluttua.
Paina jarrupoljinta tarvittaessa.
● Pre-Crash-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa tiettyjä
toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa väistöliiket-
tä ja mahdollisesti estää Pre-Crash-jarrutustoimintoa toimimasta.
● Joissakin tilanteissa Pre-Crash-jarrutustoiminnon toimiessa toiminta saat-
taa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistöliikettä.
● Jos jarrupoljin painetaan, järjestelmä saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Crash-jarrutustoi-
minnon ajoitusta.
*3: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto ei välttämättä
sisälly järjestelmään.
OM42B04FI.book Page 226 Tuesday, September 27, 2016 3:10 PM

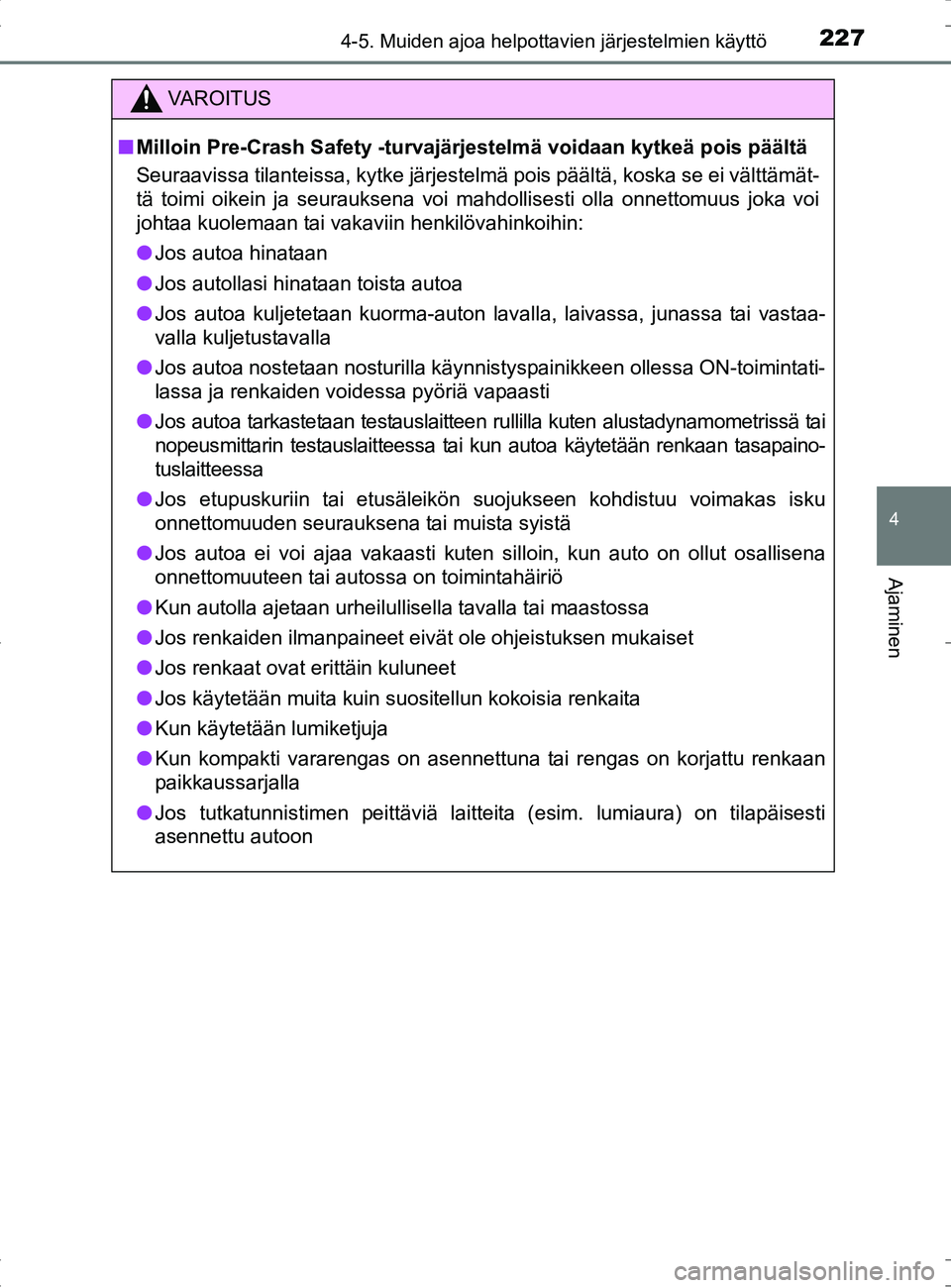

2274-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI
VAROITUS
■Milloin Pre-Crash Safety -turvajär jestelmä voidaan kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttämät-
tä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus joka voi
johtaa kuolemaan tai vakaviin henkilövahinkoihin:
● Jos autoa hinataan
● Jos autollasi hinataan toista autoa
● Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa-
valla kuljetustavalla
● Jos autoa nostetaan nosturilla käynnistyspainikkeen ollessa ON-toimintati-
lassa ja renkaiden voidessa pyöriä vapaasti
● Jos autoa tarkastetaan testauslaitteen rullilla kuten alustadynamometrissä tai
nopeusmittarin testauslaitteessa tai kun autoa käytetään renkaan tasapaino-
tuslaitteessa
● Jos etupuskuriin tai etusäleikön suojukseen kohdistuu voimakas isku
onnettomuuden seurauksena tai muista syistä
● Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
● Kun autolla ajetaan urheilullisella tavalla tai maastossa
● Jos renkaiden ilmanpaineet eivät ole ohjeistuksen mukaiset
● Jos renkaat ovat erittäin kuluneet
● Jos käytetään muita kuin suositellun kokoisia renkaita
● Kun käytetään lumiketjuja
● Kun kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
● Jos tutkatunnistimen peittäviä laitteita (esim. lumiaura) on tilapäisesti
asennettu autoon
OM42B04FI.book Page 227 Tuesday, September 27, 2016 3:10 PM

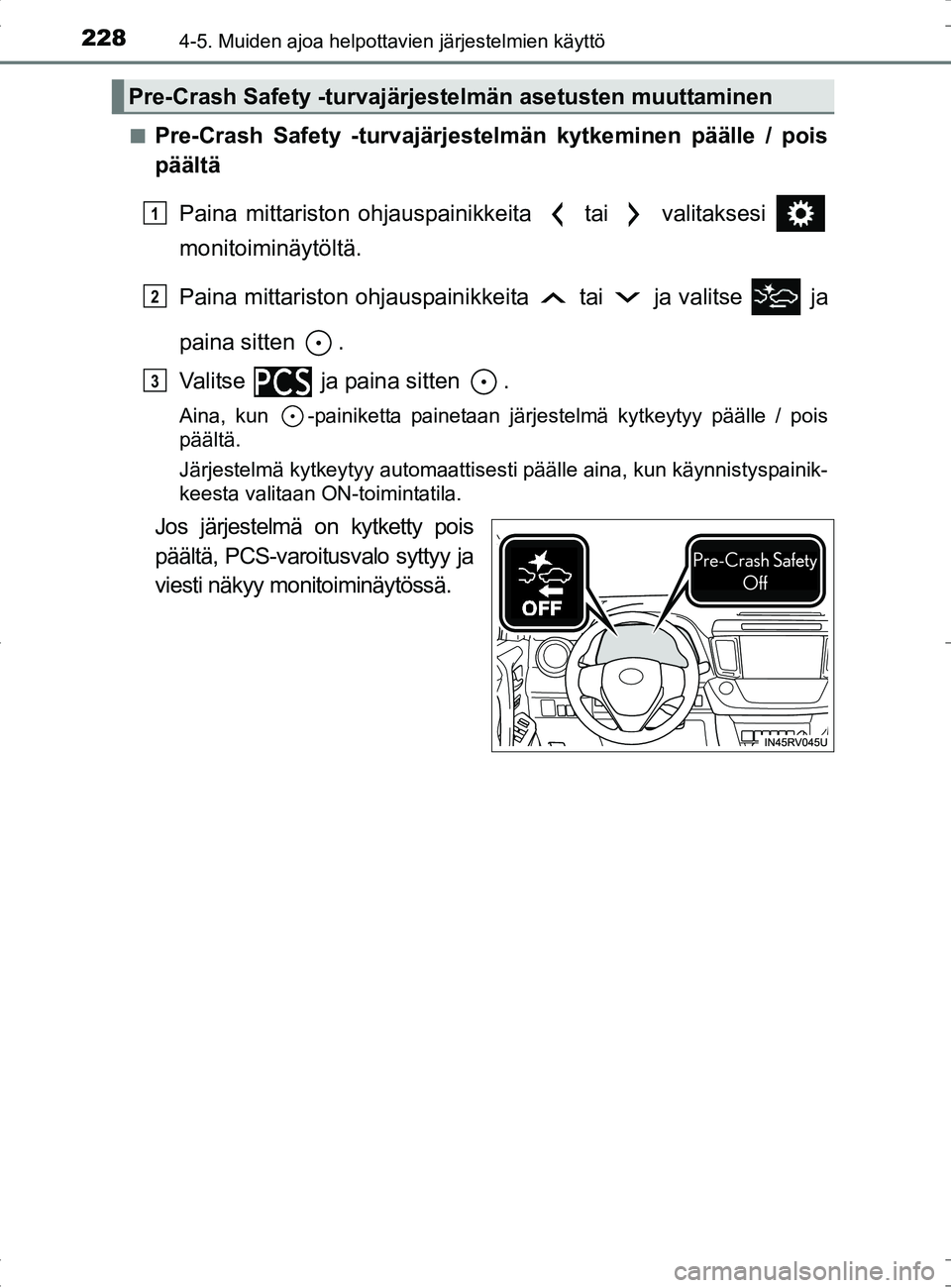

2284-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI■
Pre-Crash Safety -turvajärjestelmän kytkeminen päälle / pois
päältä
Paina mittariston ohjauspainikkeita tai valitaksesi
monitoiminäytöltä.
Paina mittariston ohjauspainik keita tai ja valitse ja
paina sitten .
Valitse ja paina sitten .
Aina, kun -painiketta painetaan järjestelmä kytkeytyy päälle / pois
päältä.
Järjestelmä kytkeytyy automaattisesti päälle aina, kun käynnistyspainik-
keesta valitaan ON-toimintatila.
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
Pre-Crash Safety -turvajärjestelmän asetusten muuttaminen
1
2
3
OM42B04FI.book Page 228 Tuesday, September 27, 2016 3:10 PM

2294-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI■

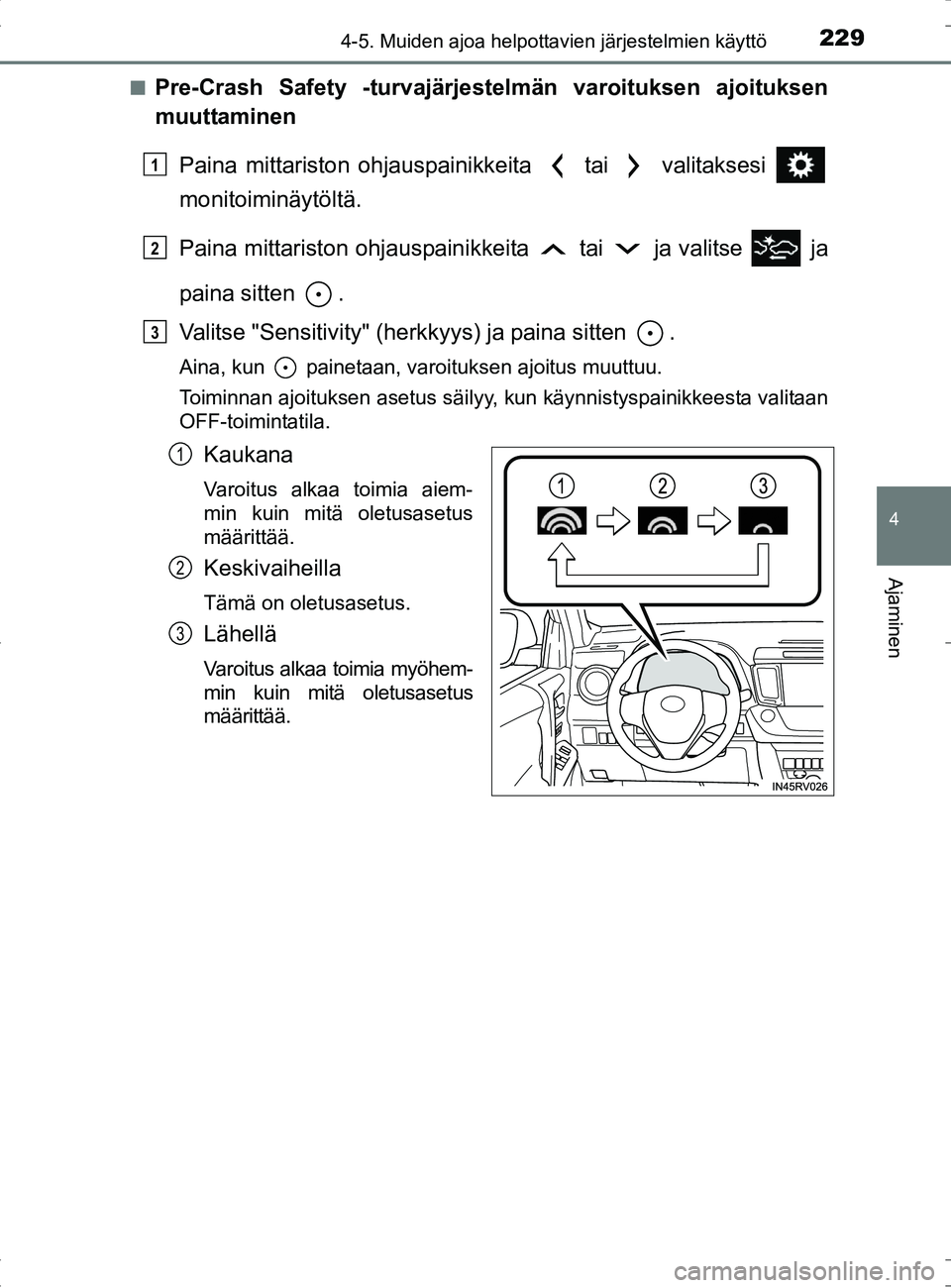

Pre-Crash Safety -turvajärjestelmän varoituksen ajoituksen
muuttaminen
Paina mittariston ohjauspainikkeita tai valitaksesi
monitoiminäytöltä.
Paina mittariston ohjauspainik keita tai ja valitse ja
paina sitten .
Valitse "Sensitivity" (herkkyys) ja paina sitten .
Aina, kun painetaan, varoituksen ajoitus muuttuu.
Toiminnan ajoituksen asetus säilyy, kun käynnistyspainikkeesta valitaan
OFF-toimintatila.
Kaukana
Varoitus alkaa toimia aiem-
min kuin mitä oletusasetus
määrittää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myöhem-
min kuin mitä oletusasetus
määrittää.
1
2
3
1
2
3
OM42B04FI.book Page 229 Tuesday, September 27, 2016 3:10 PM

2304-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI

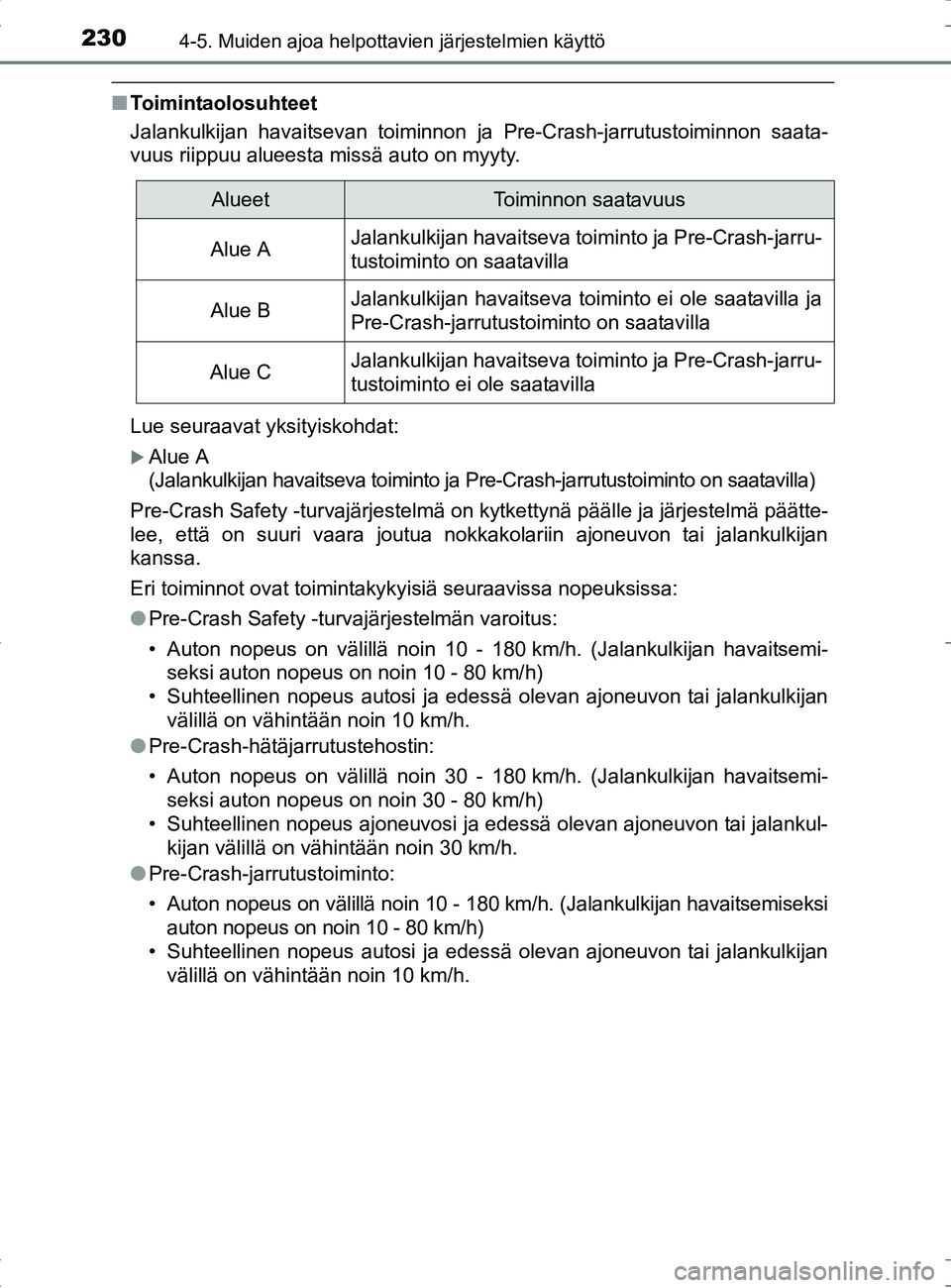

■Toimintaolosuhteet
Jalankulkijan havaitsevan toiminnon ja Pre-Crash-jarrutustoiminnon saata-
vuus riippuu alueesta missä auto on myyty.
Lue seuraavat yksityiskohdat:
XAlue A
(Jalankulkijan havaitseva toiminto ja Pr e-Crash-jarrutustoiminto on saatavilla)
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan
kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on välillä noin 10 - 180 km/h. (Jalankulkijan havaitsemi-
seksi auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan
välillä on vähintään noin 10 km/h.
● Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on välillä noin 30 - 180 km/h. (Jalankulkijan havaitsemi-
seksi auton nopeus on noin 30 - 80 km/h)
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul- kijan välillä on vähintään noin 30 km/h.
● Pre-Crash-jarrutustoiminto:
• Auton nopeus on välillä noin 10 - 180 k m/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on vähintään noin 10 km/h.
AlueetToiminnon saatavuus
Alue AJalankulkijan havaitseva toiminto ja Pre-Crash-jarru-
tustoiminto on saatavilla
Alue BJalankulkijan havaitseva toiminto ei ole saatavilla ja
Pre-Crash-jarrutustoiminto on saatavilla
Alue CJalankulkijan havaitseva toiminto ja Pre-Crash-jarru-
tustoiminto ei ole saatavilla
OM42B04FI.book Page 230 Tuesday, September 27, 2016 3:10 PM
