4117-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Jos käytät ketjuja tai vaijereita
auton kiinnittämiseen, tulee mus-
talla varjostettujen kulmien olla 45°.
Älä kiristä liikaa, ettei autosi vauri-
oidu.

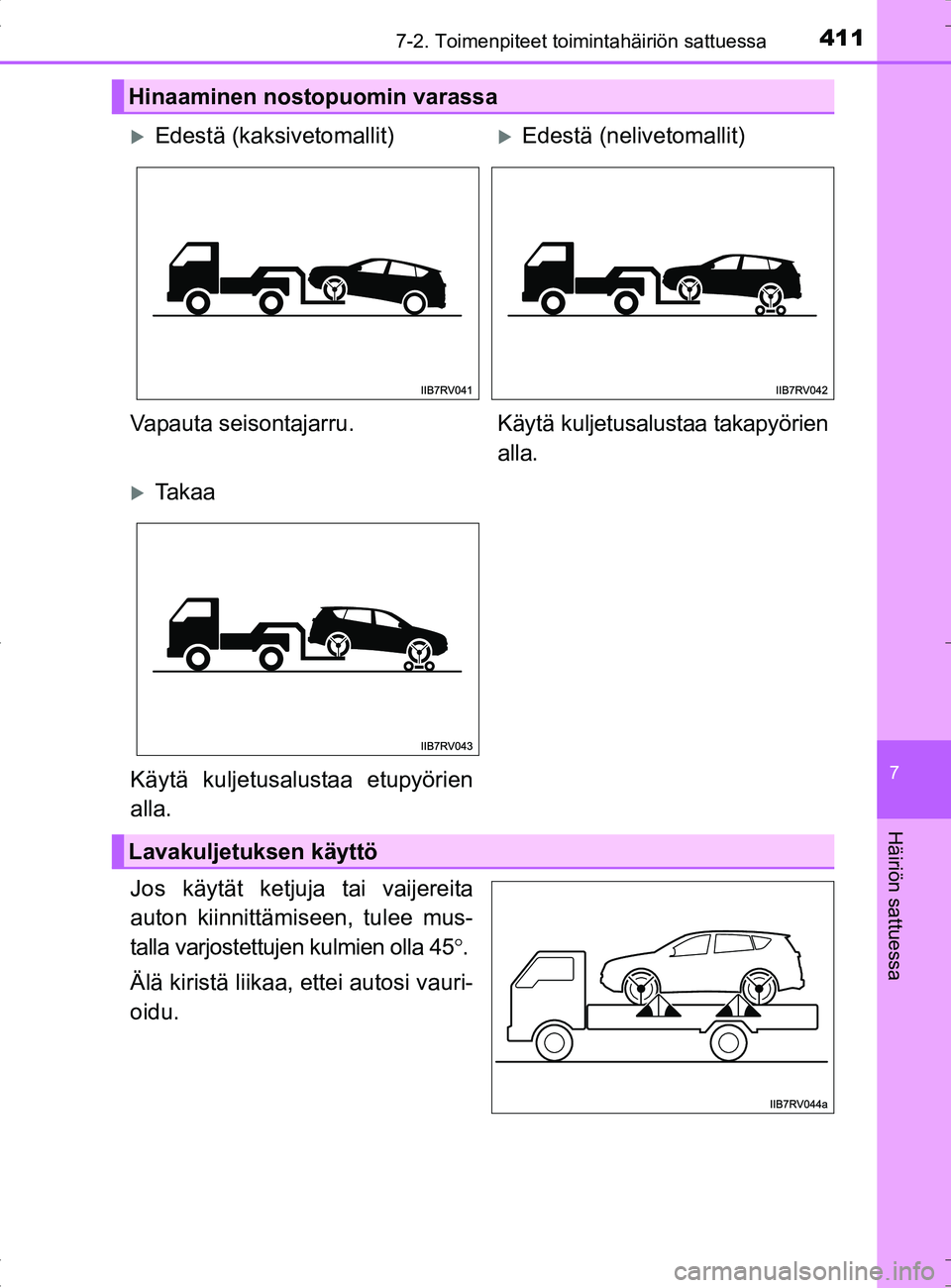

Hinaaminen nost opuomin varassa
XEdestä (kaksivetomallit)XEdestä (nelivetomallit)
Vapauta seisontajarru. Käytä kuljetusalustaa takapyörien
alla.
XTa k a a
Käytä kuljetusalustaa etupyörien
alla.
Lavakuljetuksen käyttö
OM42B04FI.book Page 411 Tuesday, September 27, 2016 3:10 PM

4127-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

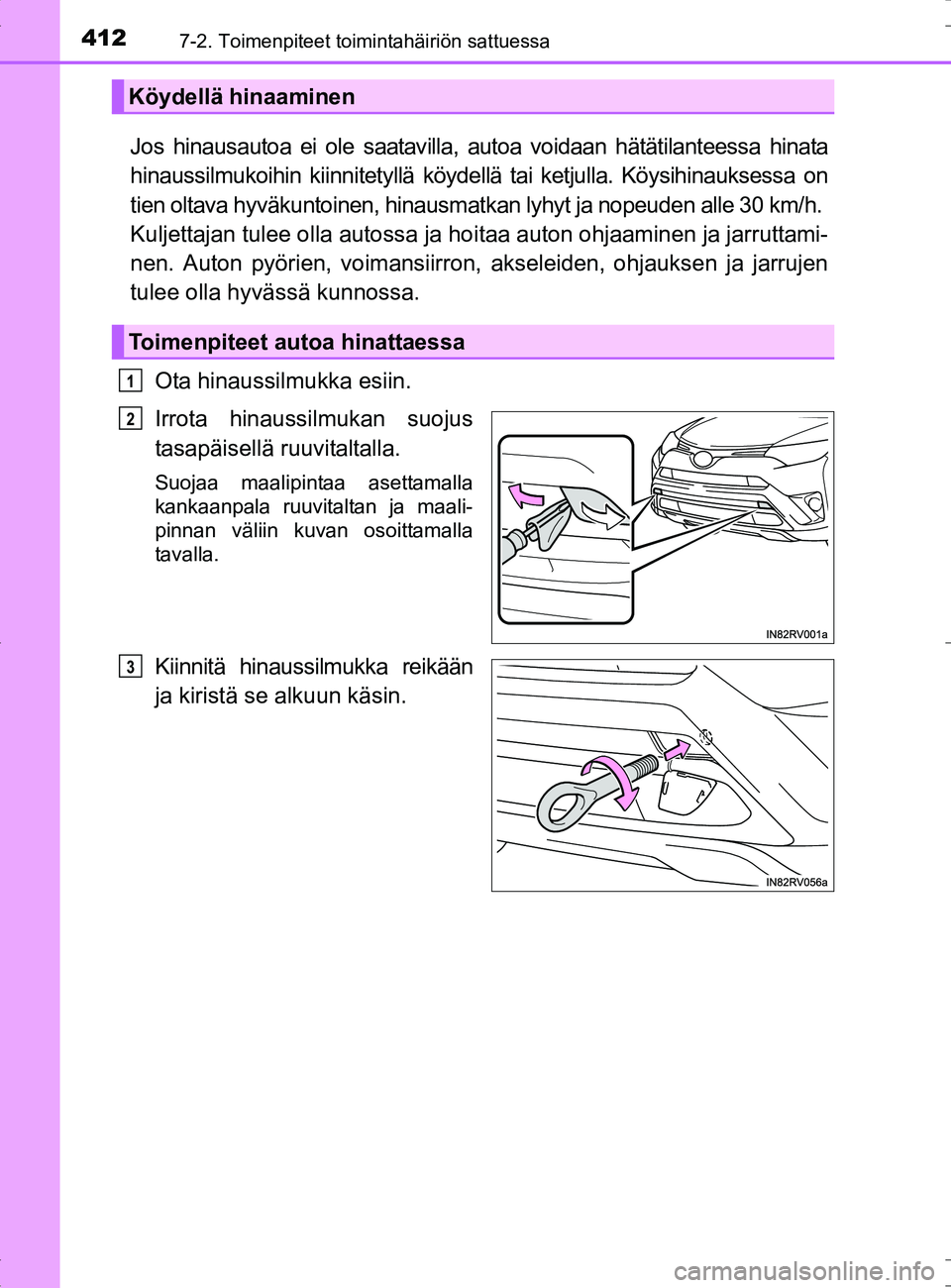

Jos hinausautoa ei ole saatavilla, autoa voidaan hätätilanteessa hinata
hinaussilmukoihin kiinnitetyllä köydellä tai ketjulla. Köysihinauksessa on
tien oltava hyväkuntoinen, hinausmatkan lyhyt ja nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja ho itaa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron, akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Ota hinaussilmukka esiin.
Irrota hinaussilmukan suojus
tasapäisellä ruuvitaltalla.
Suojaa maalipintaa asettamalla
kankaanpala ruuvitaltan ja maali-
pinnan väliin kuvan osoittamalla
tavalla.
Kiinnitä hinaussilmukka reikään
ja kiristä se alkuun käsin.
Köydellä hinaaminen
Toimenpiteet autoa hinattaessa
1
2
3
OM42B04FI.book Page 412 Tuesday, September 27, 2016 3:10 PM

4137-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

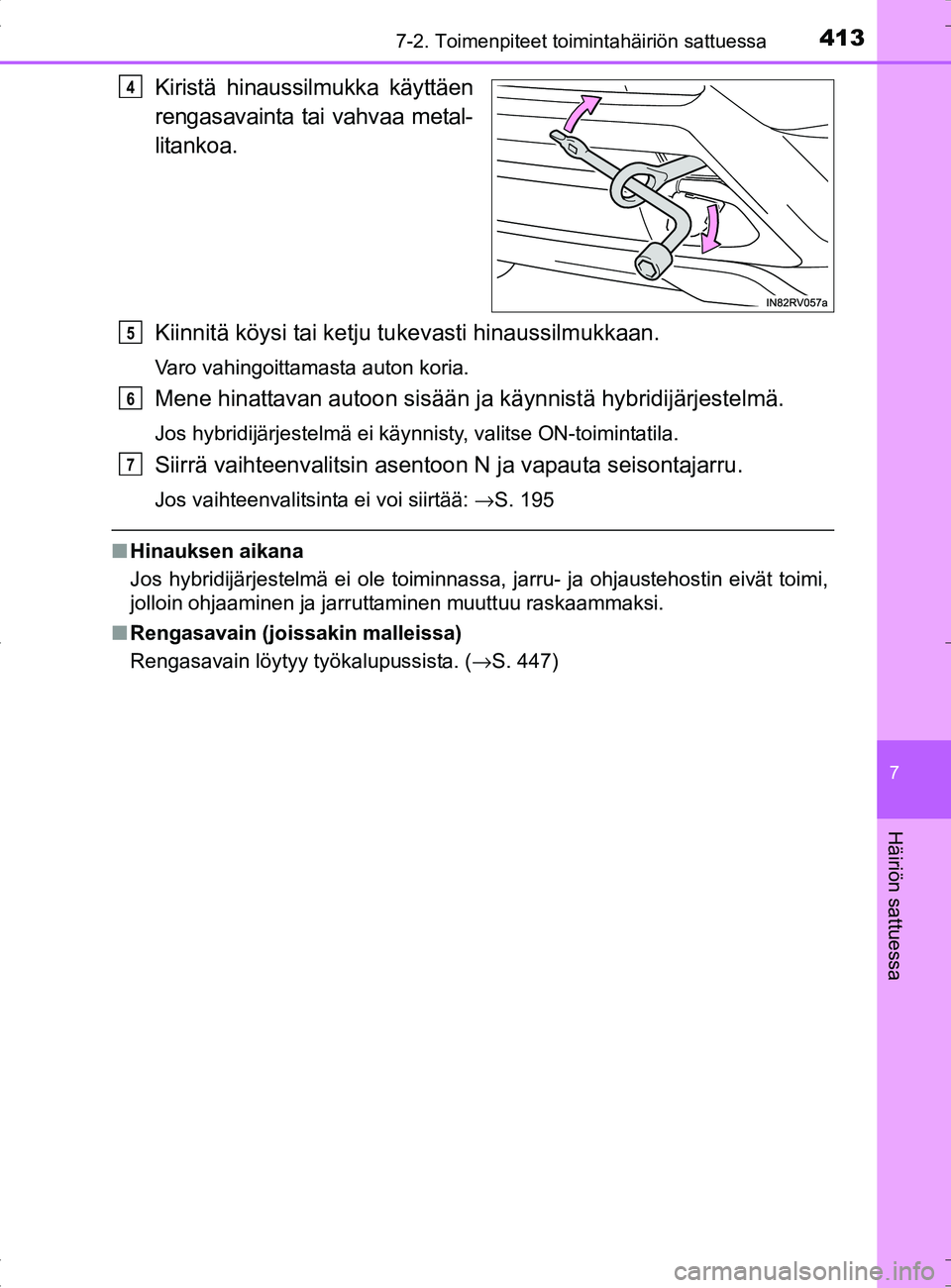

Kiristä hinaussilmukka käyttäen
rengasavainta tai vahvaa metal-
litankoa.
Kiinnitä köysi tai ketju tukevasti hinaussilmukkaan.
Varo vahingoittamasta auton koria.
Mene hinattavan autoon sisään ja käynnistä hybridijärjestelmä.
Jos hybridijärjestelmä ei käynnisty, valitse ON-toimintatila.
Siirrä vaihteenvalitsin asentoon N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirtää: →S. 195
■Hinauksen aikana
Jos hybridijärjestelmä ei ole toiminnassa, jarru- ja ohjaustehostin eivät toimi,
jolloin ohjaaminen ja jarruttaminen muuttuu raskaammaksi.
■ Rengasavain (joissakin malleissa)
Rengasavain löytyy työkalupussista. ( →S. 447)
4
5
6
7
OM42B04FI.book Page 413 Tuesday, September 27, 2016 3:10 PM

4147-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

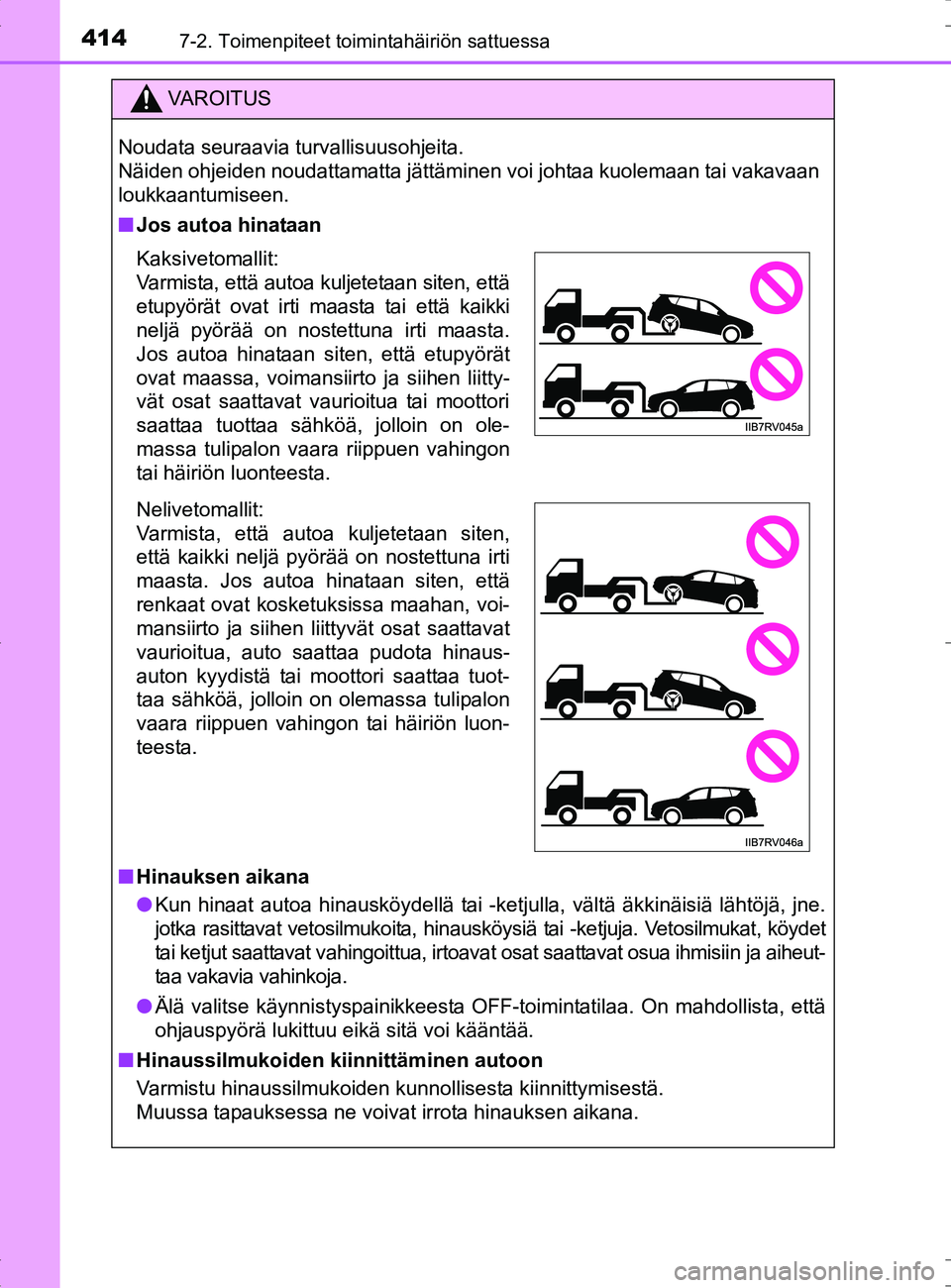

VAROITUS
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Jos autoa hinataan
■ Hinauksen aikana
● Kun hinaat autoa hinausköydellä tai -ketjulla, vältä äkkinäisiä lähtöjä, jne.
jotka rasittavat vetosilmukoita, hinausköysiä tai -ketjuja. Vetosilmukat, köydet
tai ketjut saattavat vahingoittua, irtoavat osat saattavat osua ihmisiin ja aiheut-
taa vakavia vahinkoja.
● Älä valitse käynnistyspainikkeesta OFF-toimintatilaa. On mahdollista, että
ohjauspyörä lukittuu eikä sitä voi kääntää.
■ Hinaussilmukoiden kiinnittäminen autoon
Varmistu hinaussilmukoiden kunnollisesta kiinnittymisestä.
Muussa tapauksessa ne voivat irrota hinauksen aikana.
Kaksivetomallit:
Varmista, että autoa kuljetetaan siten, että
etupyörät ovat irti maasta tai että kaikki
neljä pyörää on nostettuna irti maasta.
Jos autoa hinataan siten, että etupyörät
ovat maassa, voimansiirto ja siihen liitty-
vät osat saattavat vaurioitua tai moottori
saattaa tuottaa sähköä, jolloin on ole-
massa tulipalon vaara riippuen vahingon
tai häiriön luonteesta.
Nelivetomallit:
Varmista, että autoa kuljetetaan siten,
että kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten, että
renkaat ovat kosketuksissa maahan, voi-
mansiirto ja siihen liittyvät osat saattavat
vaurioitua, auto saattaa pudota hinaus-
auton kyydistä tai moottori saattaa tuot-
taa sähköä, jolloin on olemassa tulipalon
vaara riippuen vahingon tai häiriön luon-
teesta.
OM42B04FI.book Page 414 Tuesday, September 27, 2016 3:10 PM

4157-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

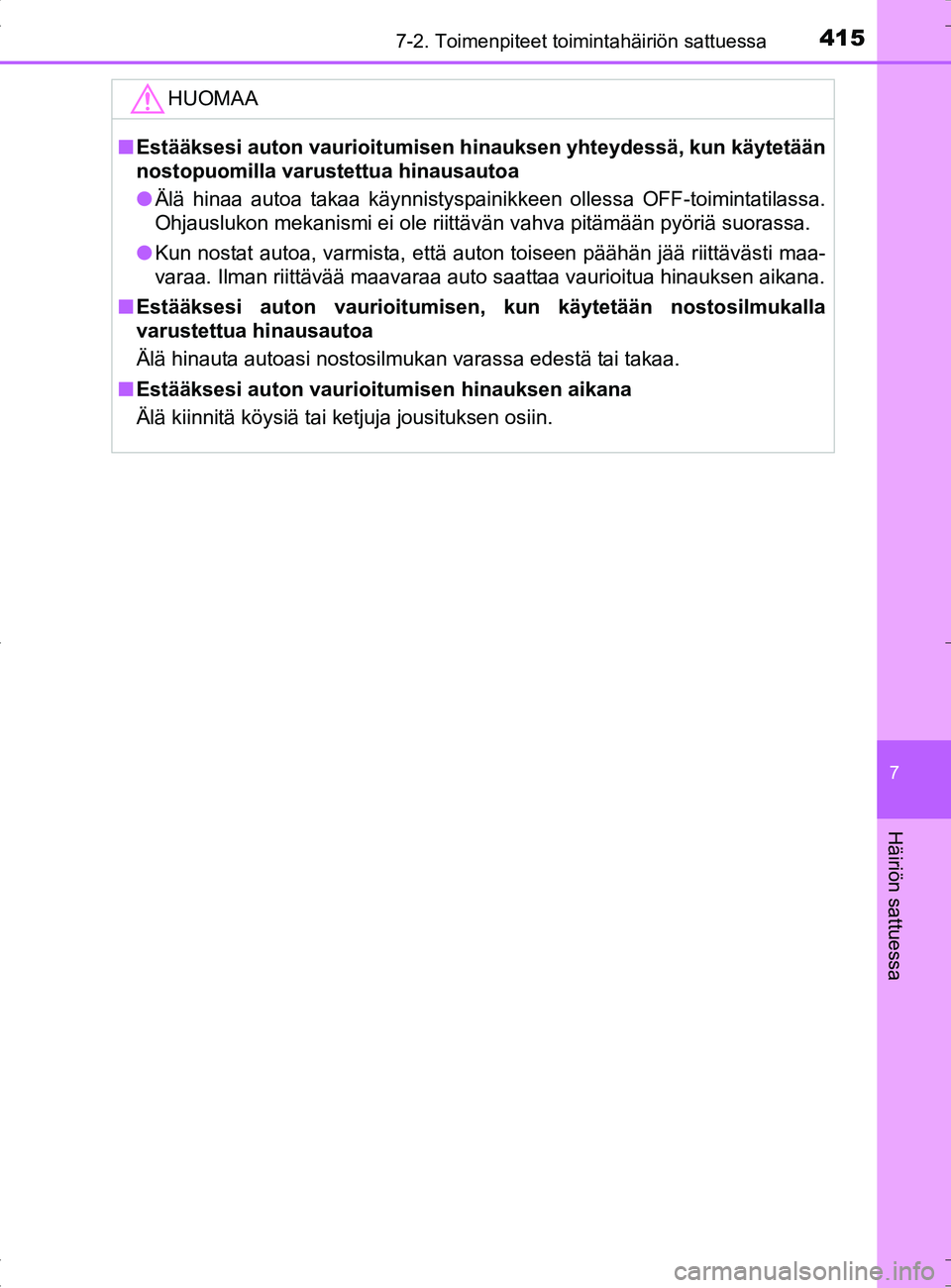

HUOMAA
■Estääksesi auton vaurioitumisen hinauksen yhteydessä, kun käytetään
nostopuomilla varustettua hinausautoa
● Älä hinaa autoa takaa käynnistyspainikkeen ollessa OFF-toimintatilassa.
Ohjauslukon mekanismi ei ole riittävän vahva pitämään pyö\
riä suorassa.
● Kun nostat autoa, varmista, että auton toiseen päähän jää riittävästi maa-
varaa. Ilman riittävää maavaraa auto saattaa vaurioitua hinauksen aikana.
■ Estääksesi auton vaurioitumisen, kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan varassa edestä tai takaa.
■ Estääksesi auton vaurioitumisen hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituksen osiin.
OM42B04FI.book Page 415 Tuesday, September 27, 2016 3:10 PM

4167-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

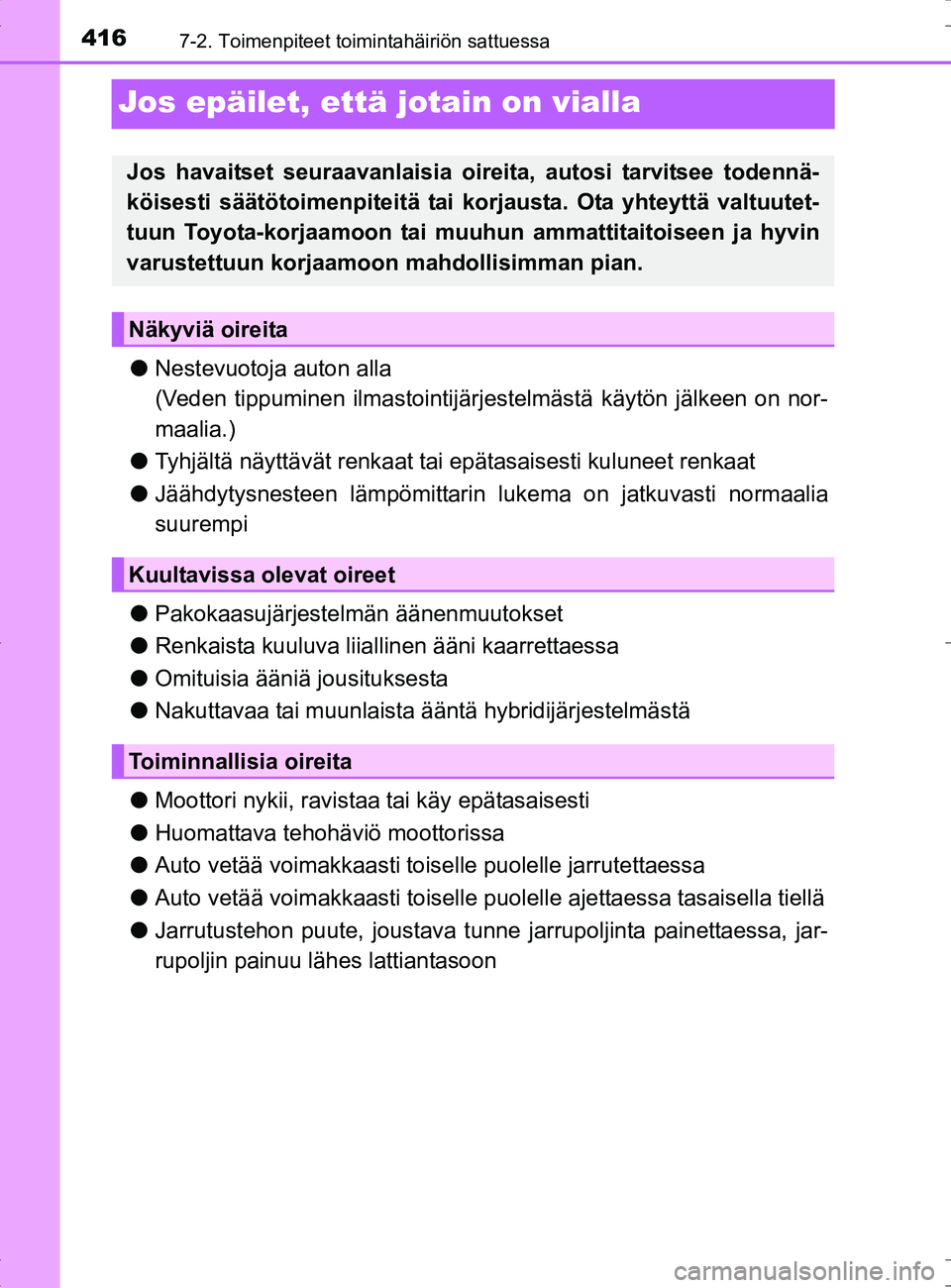

Jos epäilet, että jotain on vialla
●Nestevuotoja auton alla
(Veden tippuminen ilmastointijärj estelmästä käytön jälkeen on nor-
maalia.)
● Tyhjältä näyttävät renkaat ta i epätasaisesti kuluneet renkaat
● Jäähdytysnesteen lämpömittarin lukema on jatkuvasti normaalia
suurempi
● Pakokaasujärjestelmän äänenmuutokset
● Renkaista kuuluva liial linen ääni kaarrettaessa
● Omituisia ääniä jousituksesta
● Nakuttavaa tai muunlaista ääntä hybridijärjestelmästä
● Moottori nykii, ravistaa tai käy epätasaisesti
● Huomattava tehohäviö moottorissa
● Auto vetää voimakkaasti toiselle puolelle jarrutettaessa
● Auto vetää voimakkaasti toiselle p uolelle ajettaessa tasaisella tiellä
● Jarrutustehon puute, joustava tunne jarrupo ljinta painettaessa, jar-
rupoljin painuu lähes lattiantasoon
Jos havaitset seuraavanlaisia oireita, autosi tarvitsee todennä-
köisesti säätötoimenpiteitä tai ko rjausta. Ota yhteyttä valtuutet-
tuun Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon mahdollisimman pian.
Näkyviä oireita
Kuultavissa olevat oireet
Toiminnallisia oireita
OM42B04FI.book Page 416 Tuesday, September 27, 2016 3:10 PM

4177-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

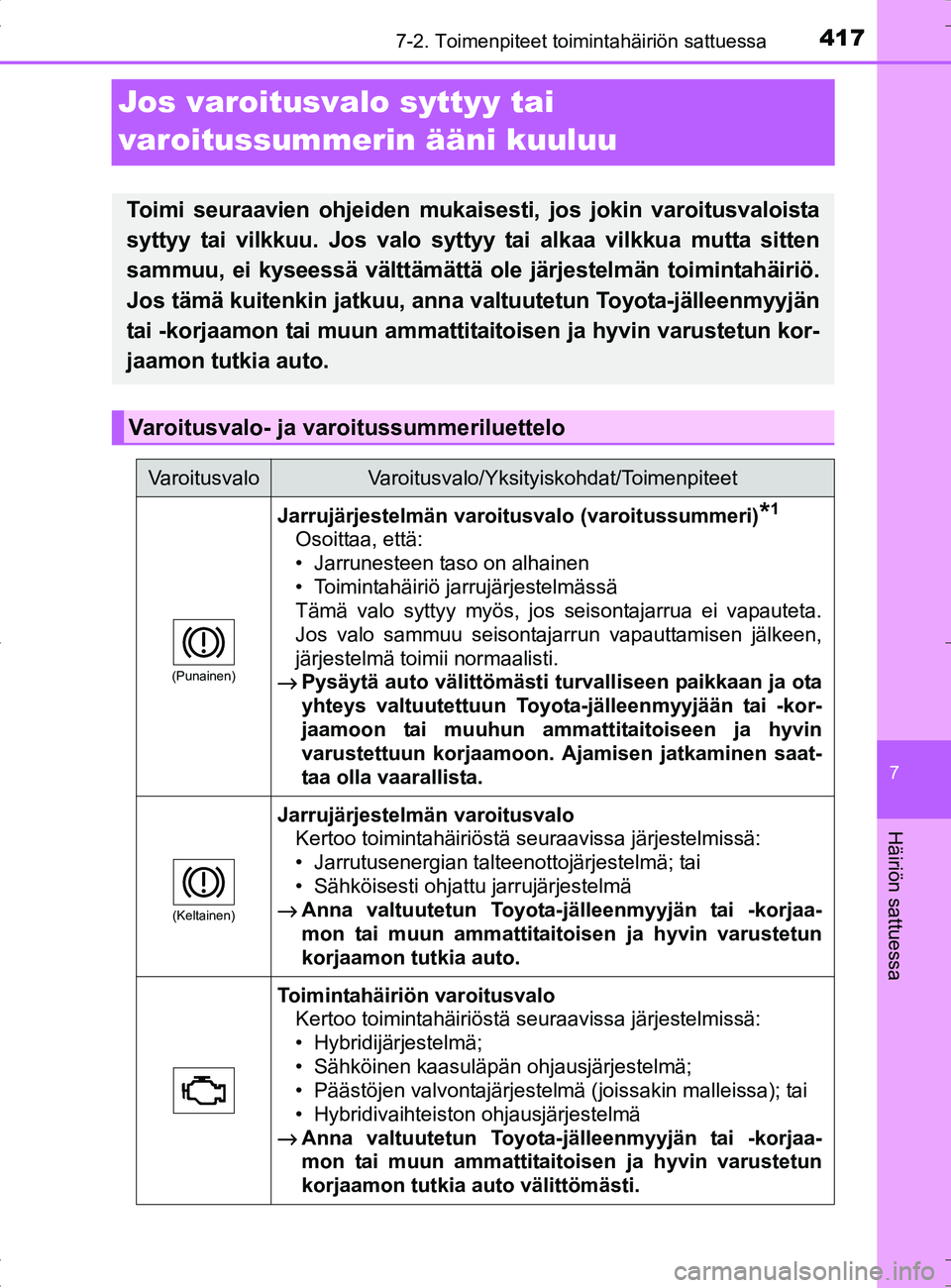

Jos varoitusvalo syttyy tai
varoitussummerin ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö.
Jos tämä kuitenkin jatkuu, anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun kor-
jaamon tutkia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
(Punainen)
Jarrujärjestelmän varoitusvalo (varoitussummeri)*1
Osoittaa, että:
• Jarrunesteen taso on alhainen
• Toimintahäiriö jarrujärjestelmässä
Tämä valo syttyy myös, jos seisontajarrua ei vapauteta.
Jos valo sammuu seisontajarrun vapauttamisen jälkeen,
järjestelmä toimii normaalisti.
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Aj amisen jatkaminen saat-
taa olla vaarallista.
(Keltainen)
Jarrujärjestelmän varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergian talteenottojärjestelmä; tai
• Sähköisesti ohjattu jarrujärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
Toimintahäiriön varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Hybridijärjestelmä;
• Sähköinen kaasuläpän ohjausjärjestelmä;
• Päästöjen valvontajärjestelmä (joissakin malleissa); tai
• Hybridivaihteiston ohjausjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
OM42B04FI.book Page 417 Tuesday, September 27, 2016 3:10 PM

4187-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

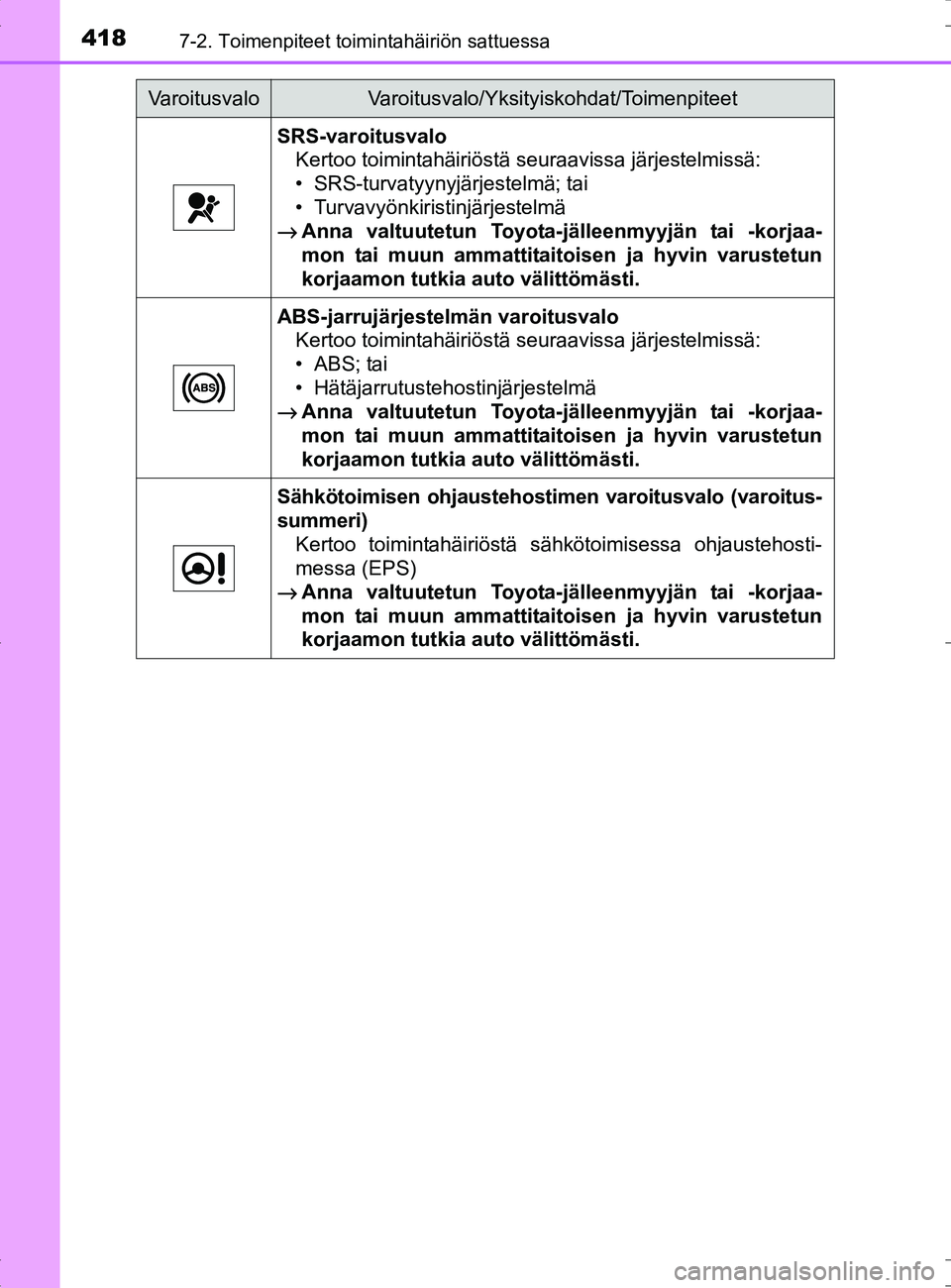

SRS-varoitusvaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
ABS-jarrujärjestelmän varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
•ABS; tai
• Hätäjarrutustehostinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Sähkötoimisen ohjaustehostime n varoitusvalo (varoitus-
summeri) Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 418 Tuesday, September 27, 2016 3:10 PM

4197-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

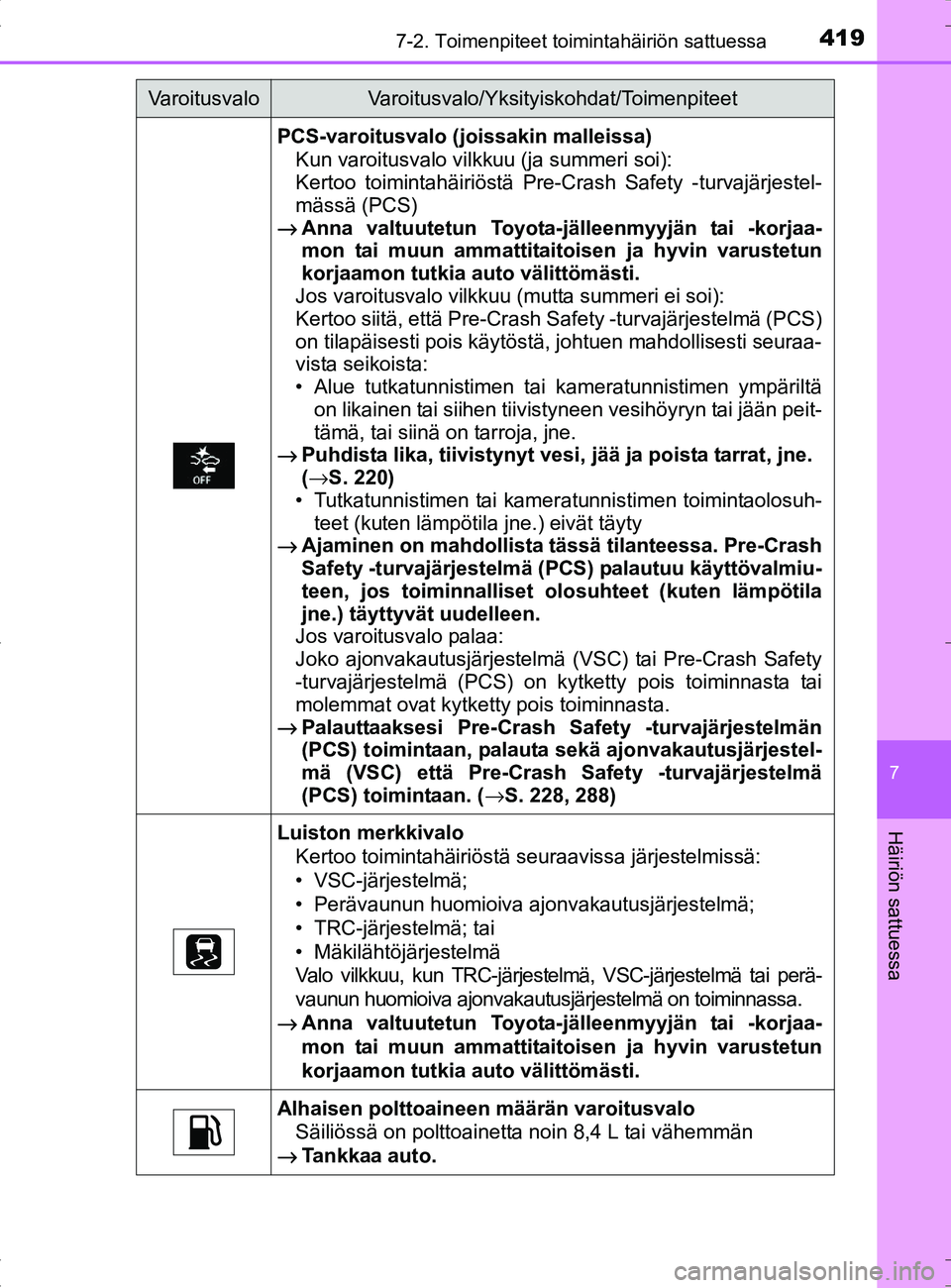

PCS-varoitusvalo (joissakin malleissa)Kun varoitusvalo vilkkuu (ja summeri soi):
Kertoo toimintahäiriöstä Pre-Crash Safety -turvajärjestel-
mässä (PCS)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Jos varoitusvalo vilkkuu (mutta summeri ei soi):
Kertoo siitä, että Pre-Crash Safety -turvajärjestelmä (PCS)
on tilapäisesti pois käytöstä, johtuen mahdollisesti seuraa-
vista seikoista:
• Alue tutkatunnistimen tai kameratunnistimen ympäriltä on likainen tai siihen tiivistyneen vesihöyryn tai jään peit-
tämä, tai siinä on tarroja, jne.
→ Puhdista lika, tiivistynyt vesi, jää ja poista tarrat, jne.
(→S. 220)
• Tutkatunnistimen tai kameratunnistimen toimintaolosuh- teet (kuten lämpötila jne.) eivät täyty
→ Ajaminen on mahdollista tässä tilanteessa. Pre-Crash
Safety -turvajärjestelmä (PCS) palautuu käyttövalmiu-
teen, jos toiminnalliset olosuhteet (kuten lämpötila
jne.) täyttyvät uudelleen.
Jos varoitusvalo palaa:
Joko ajonvakautusjärjestelm ä (VSC) tai Pre-Crash Safety
-turvajärjestelmä (PCS) on kytketty pois toiminnasta tai
molemmat ovat kytketty pois toiminnasta.
→ Palauttaaksesi Pre-Crash Safety -turvajärjestelmän
(PCS) toimintaan, palauta sekä ajonvakautusjärjestel-
mä (VSC) että Pre-Crash Safety -turvajärjestelmä
(PCS) toimintaan. (→S. 228, 288)
Luiston merkkivalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• VSC-järjestelmä;
• Perävaunun huomioiva ajonvakautusjärjestelmä;
• TRC-järjestelmä; tai
• Mäkilähtöjärjestelmä
Valo vilkkuu, kun TRC-järjestelmä, VSC-järjestelmä tai perä-
vaunun huomioiva ajonvakautusjärjestelmä on toiminnassa.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Alhaisen polttoaineen määrän varoitusvalo
Säiliössä on polttoainetta noin 8,4 L tai vähemmän
→ Tankkaa auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 419 Tuesday, September 27, 2016 3:10 PM

4207-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

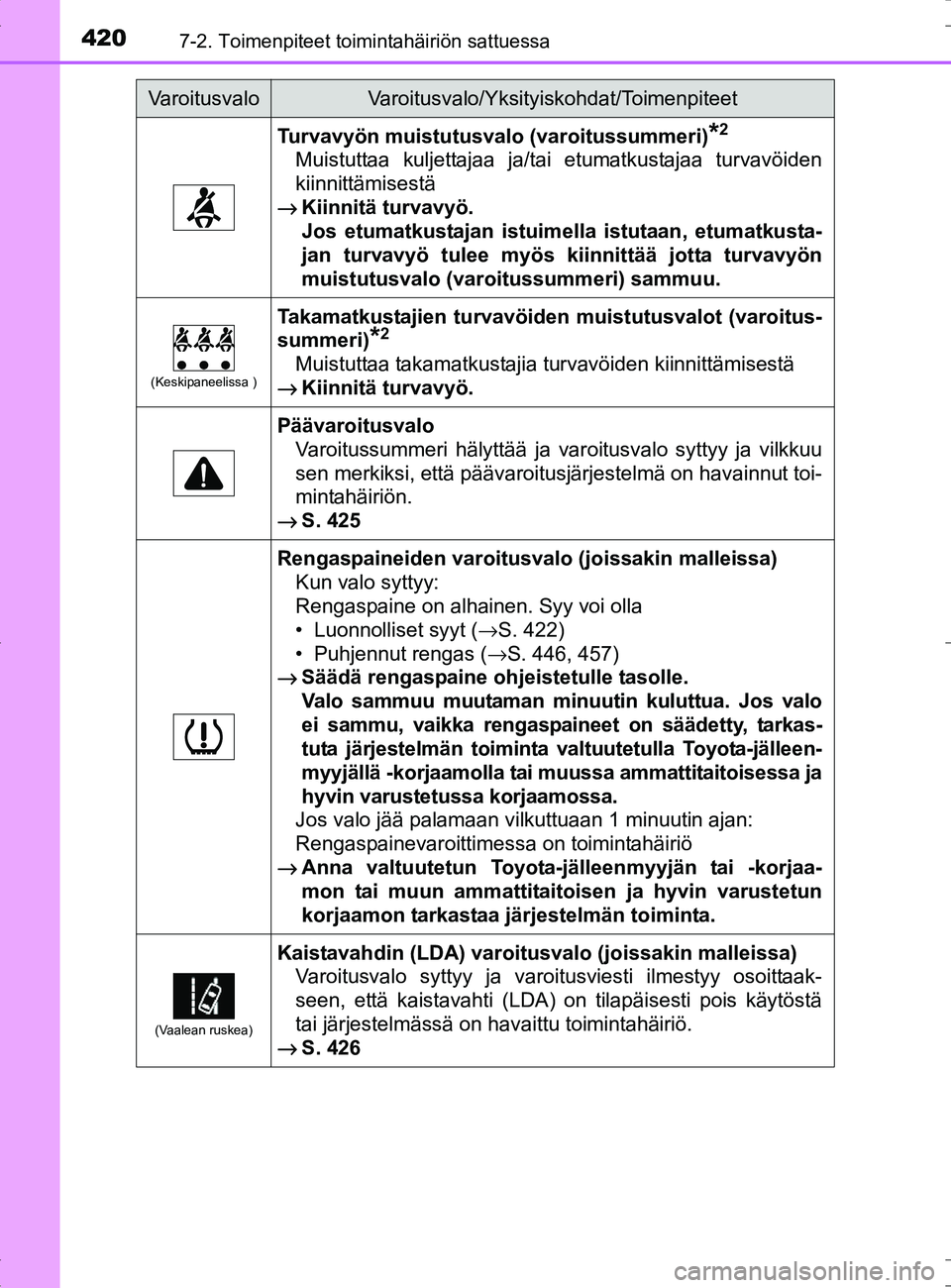

Turvavyön muistutusvalo (varoitussummeri)*2
Muistuttaa kuljettajaa ja/tai etumatkustajaa turvavöiden
kiinnittämisestä
→ Kiinnitä turvavyö.
Jos etumatkustajan istuimella istutaan, etumatkusta-
jan turvavyö tulee myös kiinnittää jotta turvavyön
muistutusvalo (varoitussummeri) sammuu.
(Keskipaneelissa )
Takamatkustajien turvavöiden muistutusvalot (varoitus-
summeri)
*2
Muistuttaa takamatkustajia turvavöiden kiinnittämisestä
→ Kiinnitä turvavyö.
Päävaroitusvalo
Varoitussummeri hälyttää ja varoitusvalo syttyy ja vilkkuu
sen merkiksi, että päävaroitusjärjestelmä on havainnut toi-
mintahäiriön.
→ S. 425
Rengaspaineiden varoitusvalo (joissakin malleissa)
Kun valo syttyy:
Rengaspaine on alhainen. Syy voi olla
• Luonnolliset syyt ( →S. 422)
• Puhjennut rengas ( →S. 446, 457)
→ Säädä rengaspaine ohjeistetulle tasolle.
Valo sammuu muutaman minuutin kuluttua. Jos valo
ei sammu, vaikka rengaspaineet on säädetty, tarkas-
tuta järjestelmän toiminta valtuutetulla Toyota-jälleen-
myyjällä -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Jos valo jää palamaan vilkuttuaan 1 minuutin ajan:
Rengaspainevaroittimessa on toimintahäiriö
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa järjestelmän toiminta.
(Vaalean ruskea)
Kaistavahdin (LDA) varoitusvalo (joissakin malleissa)
Varoitusvalo syttyy ja varoitusviesti ilmestyy osoittaak-
seen, että kaistavahti (LDA) on tilapäisesti pois käytöstä
tai järjestelmässä on havaittu toimintahäiriö.
→ S. 426
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 420 Tuesday, September 27, 2016 3:10 PM
