TOYOTA RAV4 HYBRID 2018 Manuel du propriétaire (in French)

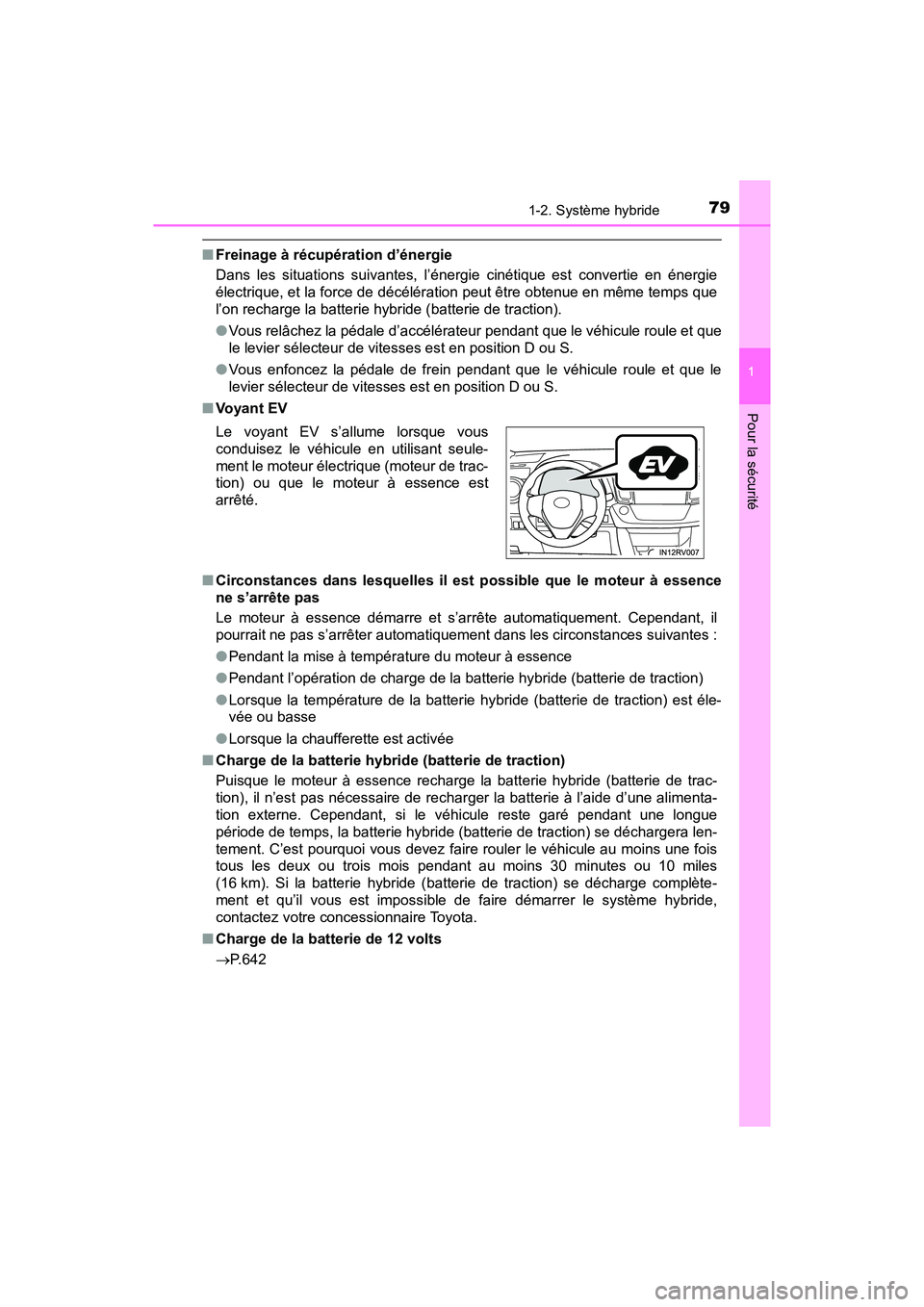

791-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
1
Pour la sécurité
■Freinage à récupération d’énergie
Dans les situations suivantes, l’énergie cinétique est convertie en énergie
électrique, et la force de décélération peut être obtenue en même temps que
l’on recharge la batterie hybride (batterie de traction).
●Vous relâchez la pédale d’accélérateur pendant que le véhicule roule et que
le levier sélecteur de vitesses est en position D ou S.
● Vous enfoncez la pédale de frein pendant que le véhicule roule et que le
levier sélecteur de vitesses est en position D ou S.
■ Voyant EV
■ Circonstances dans lesquelles il est possible que le moteur à essence
ne s’arrête pas
Le moteur à essence démarre et s’arrête automatiquement. Cependant, il
pourrait ne pas s’arrêter automatiquement dans les circonstances suivantes :
●Pendant la mise à température du moteur à essence
● Pendant l’opération de charge de la batterie hybride (batterie de traction)
● Lorsque la température de la batterie hy bride (batterie de traction) est éle-
vée ou basse
● Lorsque la chaufferette est activée
■ Charge de la batterie hy bride (batterie de traction)
Puisque le moteur à essence recharge la batterie hybride (batterie de trac-
tion), il n’est pas nécessaire de rechar ger la batterie à l’aide d’une alimenta-
tion externe. Cependant, si le véhicule reste garé pendant une longue
période de temps, la batterie hybride (batterie de traction) se déchargera len-
tement. C’est pourquoi vous devez faire rouler le véhicule au moins une fois
tous les deux ou trois mois pendant au moins 30 minutes ou 10 miles
(16 km). Si la batterie hybride (batterie de traction) se décharge complète-
ment et qu’il vous est impossible de faire démarrer le système hybride,
contactez votre concessionnaire Toyota.
■ Charge de la batterie de 12 volts
P.642 Le voyant EV s’allume lorsque vous
conduisez le véhicule en utilisant seule-
ment le moteur électrique (moteur de trac-
tion) ou que le moteur à essence est
arrêté.

801-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)■

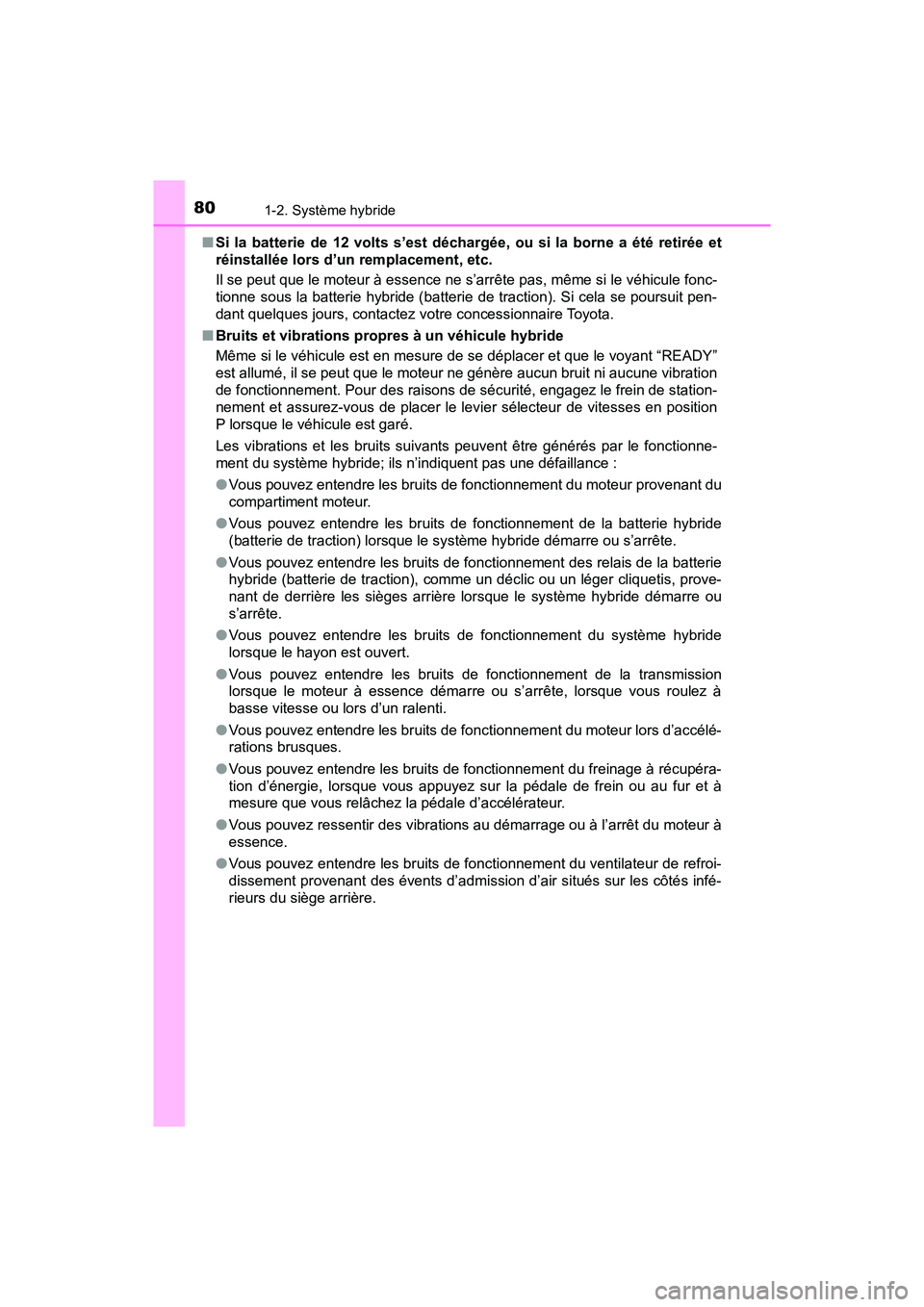

Si la batterie de 12 volts s’est déchargée, ou si la borne a été retirée et
réinstallée lors d’un remplacement, etc.
Il se peut que le moteur à essence ne s’arrête pas, même si le véhicule fonc-
tionne sous la batterie hybride (batterie de traction). Si cela se poursuit pen-
dant quelques jours, contactez votre concessionnaire Toyota.
■ Bruits et vibrations propres à un véhicule hybride
Même si le véhicule est en mesure de se déplacer et que le voyant “READY”
est allumé, il se peut que le moteur ne génère aucun bruit ni aucune vibration
de fonctionnement. Pour des raisons de sécurité, engagez le frein de station-
nement et assurez-vous de placer le levier sélecteur de vitesses en position
P lorsque le véhicule est garé.
Les vibrations et les bruits suivants peuvent être générés par le fonctionne-
ment du système hybride; ils n’indiquent pas une défaillance :
●Vous pouvez entendre les bruits de fonctionnement du moteur provenant du
compartiment moteur.
● Vous pouvez entendre les bruits de fonctionnement de la batterie hybride
(batterie de traction) lorsque le système hybride démarre ou s’arrête.
● Vous pouvez entendre les bruits de fonctionnement des relais de la batterie
hybride (batterie de traction), comme un déclic ou un léger cliquetis, prove-
nant de derrière les sièges arrière lorsque le système hybride démarre ou
s’arrête.
● Vous pouvez entendre les bruits de fonctionnement du système hybride
lorsque le hayon est ouvert.
● Vous pouvez entendre les bruits de fonctionnement de la transmission
lorsque le moteur à essence démarre ou s’arrête, lorsque vous roulez à
basse vitesse ou lors d’un ralenti.
● Vous pouvez entendre les bruits de fonctionnement du moteur lors d’accélé-
rations brusques.
● Vous pouvez entendre les bruits de fonctionnement du freinage à récupéra-
tion d’énergie, lorsque vous appuyez sur la pédale de frein ou au fur et à
mesure que vous relâchez la pédale d’accélérateur.
● Vous pouvez ressentir des vibrations au démarrage ou à l’arrêt du moteur à
essence.
● Vous pouvez entendre les bruits de fonctionnement du ventilateur de refroi-
dissement provenant des évents d’admission d’air situés sur les côtés infé-
rieurs du siège arrière.

811-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
1
Pour la sécurité

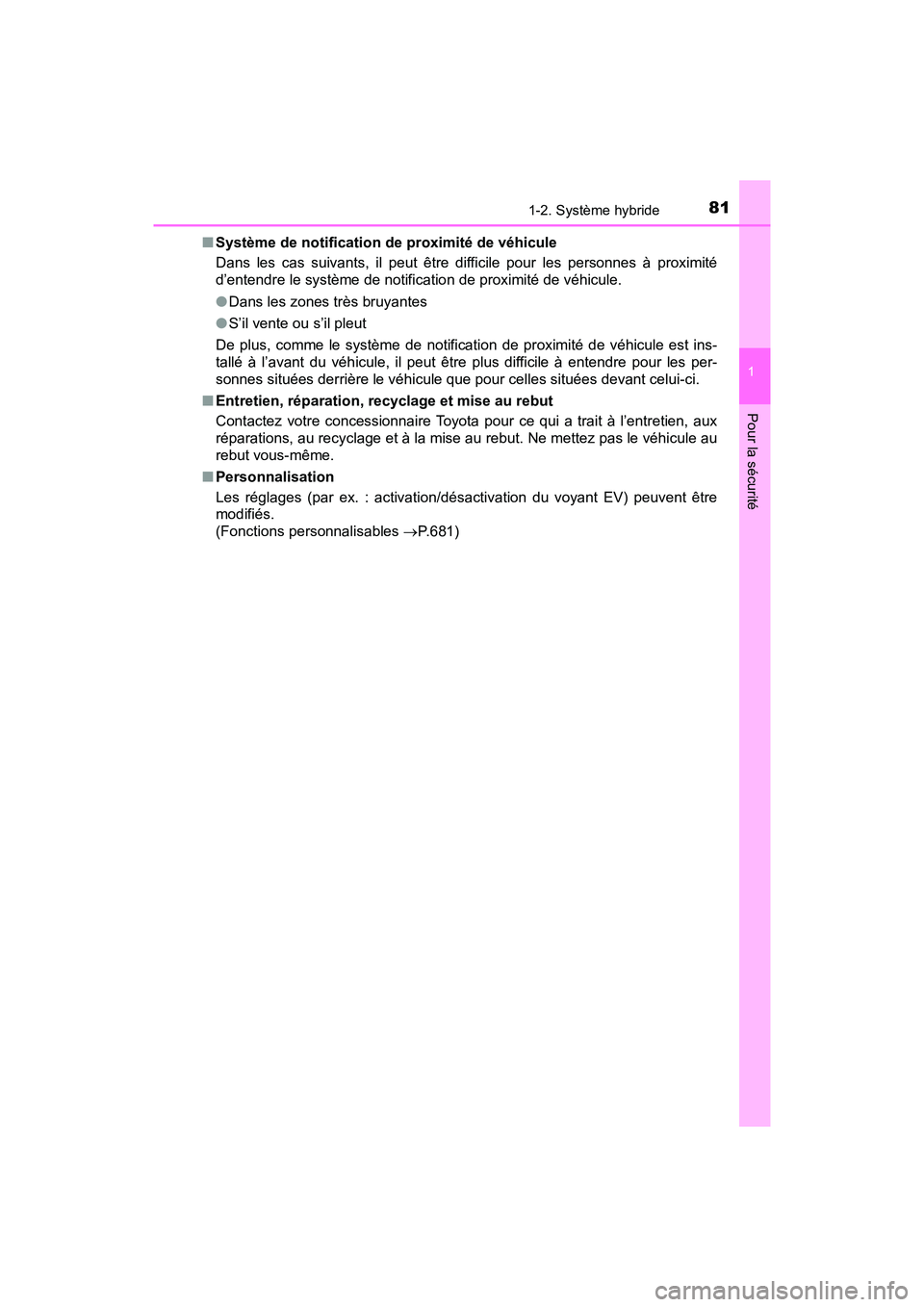

■Système de notification de proximité de véhicule
Dans les cas suivants, il peut être difficile pour les personnes à proximité
d’entendre le système de notification de proximité de véhicule.
●Dans les zones très bruyantes
● S’il vente ou s’il pleut
De plus, comme le système de notification de proximité de véhicule est ins-
tallé à l’avant du véhicule, il peut être plus difficile à entendre pour les per-
sonnes situées derrière le véhicule que pour celles situées devant celui-ci.
■ Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour ce qui a trait à l’entretien, aux
réparations, au recyclage et à la mise au rebut. Ne mettez pas le véhicule au
rebut vous-même.
■ Personnalisation
Les réglages (par ex. : activation/désactivation du voyant EV) peuvent être
modifiés.
(Fonctions personnalisables P.681)

821-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)

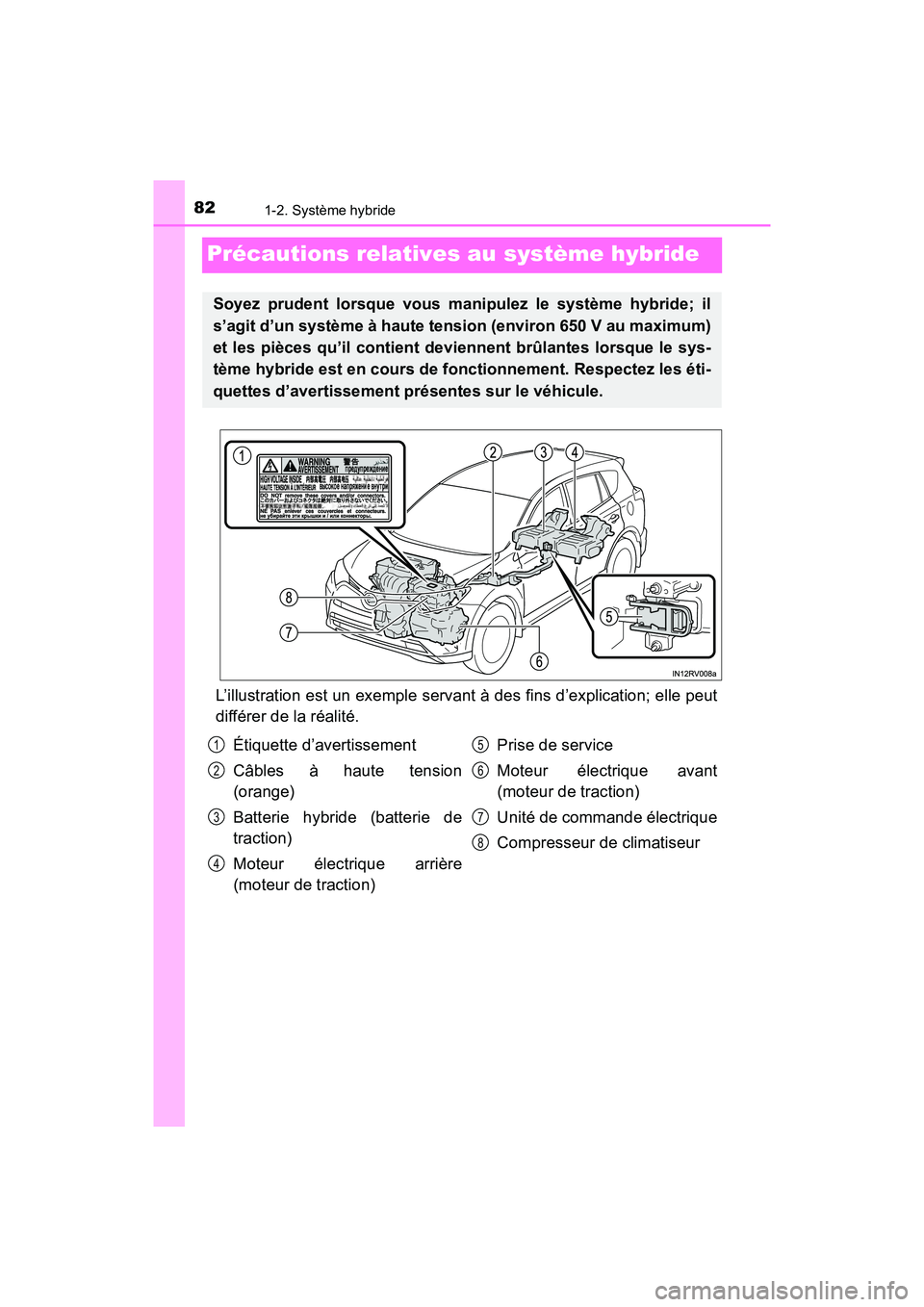

Précautions relatives au système hybride
L’illustration est un exemple servant à des fins d’explication; elle peut
différer de la réalité.
Soyez prudent lorsque vous manipulez le système hybride; il
s’agit d’un système à haute tension (environ 650 V au maximum)
et les pièces qu’il contient deviennent brûlantes lorsque le sys-
tème hybride est en cours de fonctionnement. Respectez les éti-
quettes d’avertissement présentes sur le véhicule.
Étiquette d’avertissement
Câbles à haute tension
(orange)
Batterie hybride (batterie de
traction)
Moteur électrique arrière
(moteur de traction)Prise de service
Moteur électrique avant
(moteur de traction)
Unité de commande électrique
Compresseur de climatiseur1
2
3
4
5
6
7
8

831-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
1
Pour la sécurité

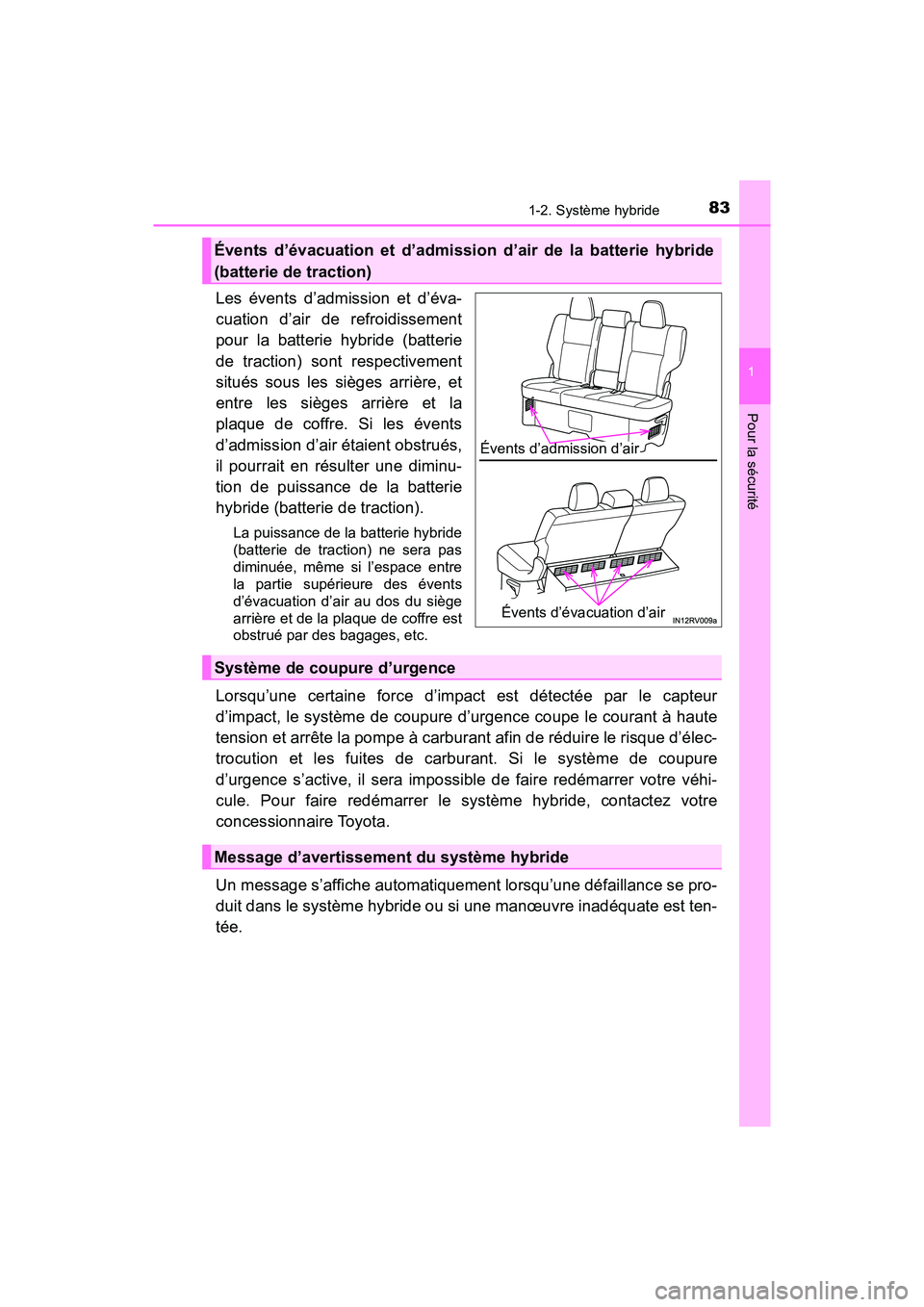

Les évents d’admission et d’éva-
cuation d’air de refroidissement
pour la batterie hybride (batterie
de traction) sont respectivement
situés sous les sièges arrière, et
entre les sièges arrière et la
plaque de coffre. Si les évents
d’admission d’air étaient obstrués,
il pourrait en résulter une diminu-
tion de puissance de la batterie
hybride (batterie de traction).
La puissance de la batterie hybride
(batterie de traction) ne sera pas
diminuée, même si l’espace entre
la partie supérieure des évents
d’évacuation d’air au dos du siège
arrière et de la plaque de coffre est
obstrué par des bagages, etc.
Lorsqu’une certaine force d’impact est détectée par le capteur
d’impact, le système de coupure d’urgence coupe le courant à haute
tension et arrête la pompe à carburant afin de réduire le risque d’élec-
trocution et les fuites de carburant. Si le système de coupure
d’urgence s’active, il sera impossible de faire redémarrer votre véhi-
cule. Pour faire redémarrer le système hybride, contactez votre
concessionnaire Toyota.
Un message s’affiche automatiquement lorsqu’une défaillance se pro-
duit dans le système hybride ou si une manœuvre inadéquate est ten-
tée.
Évents d’évacuation et d’admission d’air de la batterie hybride
(batterie de traction)
Évents d’admission d’air
Évents d’évacuation d’air
Système de coupure d’urgence
Message d’avertissement du système hybride

841-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)

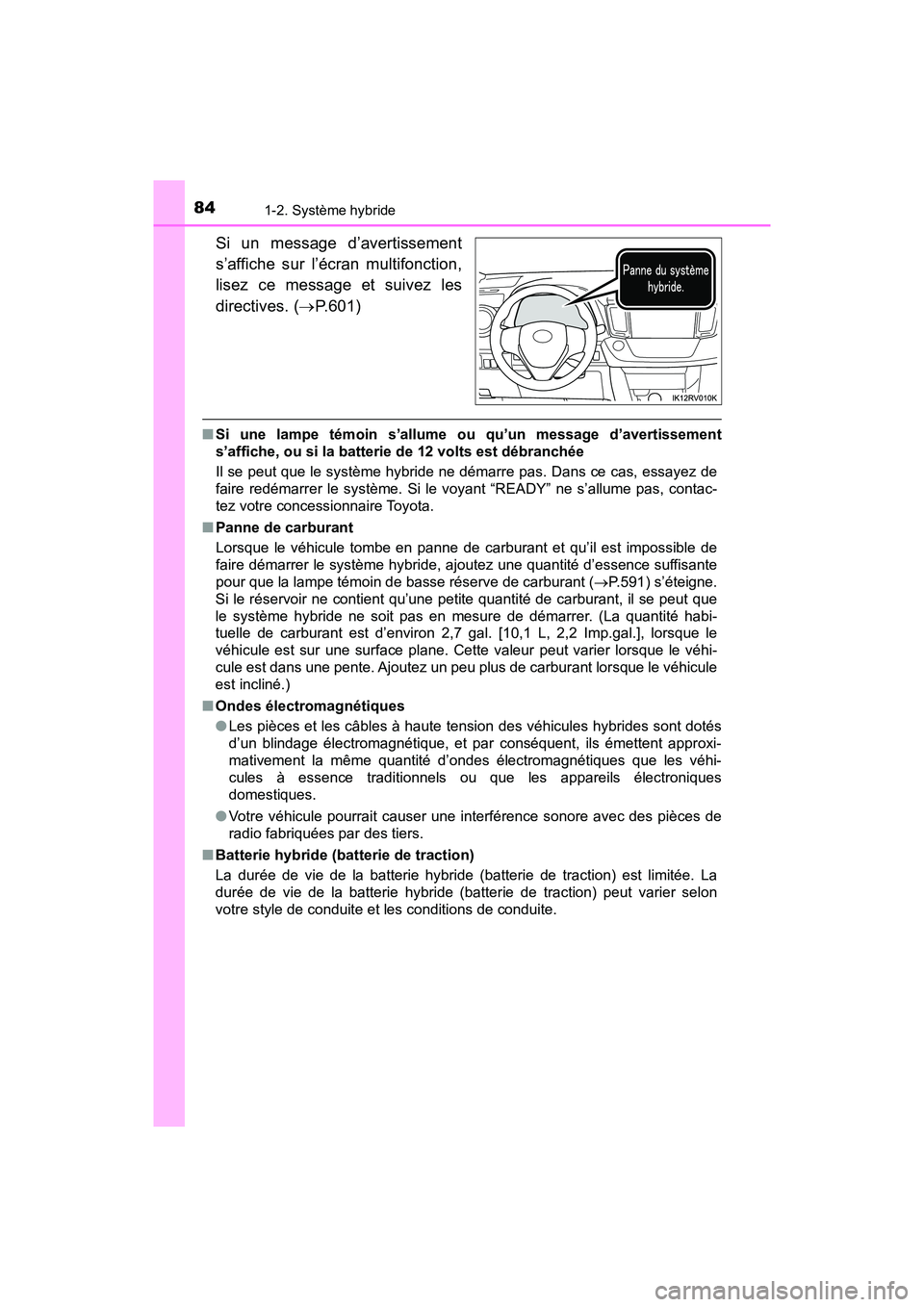

Si un message d’avertissement
s’affiche sur l’écran multifonction,
lisez ce message et suivez les
directives. (P.601)
■Si une lampe témoin s’allume ou qu’un message d’avertissement
s’affiche, ou si la batterie de 12 volts est débranchée
Il se peut que le système hybride ne démarre pas. Dans ce cas, essayez de
faire redémarrer le système. Si le vo yant “READY” ne s’allume pas, contac-
tez votre concessionnaire Toyota.
■ Panne de carburant
Lorsque le véhicule tombe en panne de carburant et qu’il est impossible de
faire démarrer le système hybride, ajoutez une quantité d’essence suffisante
pour que la lampe témoin de basse réserve de carburant ( P.591) s’éteigne.
Si le réservoir ne contient qu’une petite quantité de carburant, il se peut que
le système hybride ne soit pas en mesure de démarrer. (La quantité habi-
tuelle de carburant est d’environ 2,7 gal. [10,1 L, 2,2 Imp.gal.], lorsque le
véhicule est sur une surface plane. Cette valeur peut varier lorsque le véhi-
cule est dans une pente. Ajoutez un peu plus de carburant lorsque le véhicule
est incliné.)
■ Ondes électromagnétiques
●Les pièces et les câbles à haute tension des véhicules hybrides sont dotés
d’un blindage électromagnétique, et par conséquent, ils émettent approxi-
mativement la même quantité d’ondes électromagnétiques que les véhi-
cules à essence traditionnels ou que les appareils électroniques
domestiques.
● Votre véhicule pourrait causer une interférence sonore avec des pièces de
radio fabriquées par des tiers.
■ Batterie hybride (batterie de traction)
La durée de vie de la batterie hybride (batterie de traction) est limitée. La
durée de vie de la batterie hybride (batterie de traction) peut varier selon
votre style de conduite et les conditions de conduite.

851-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
1
Pour la sécurité

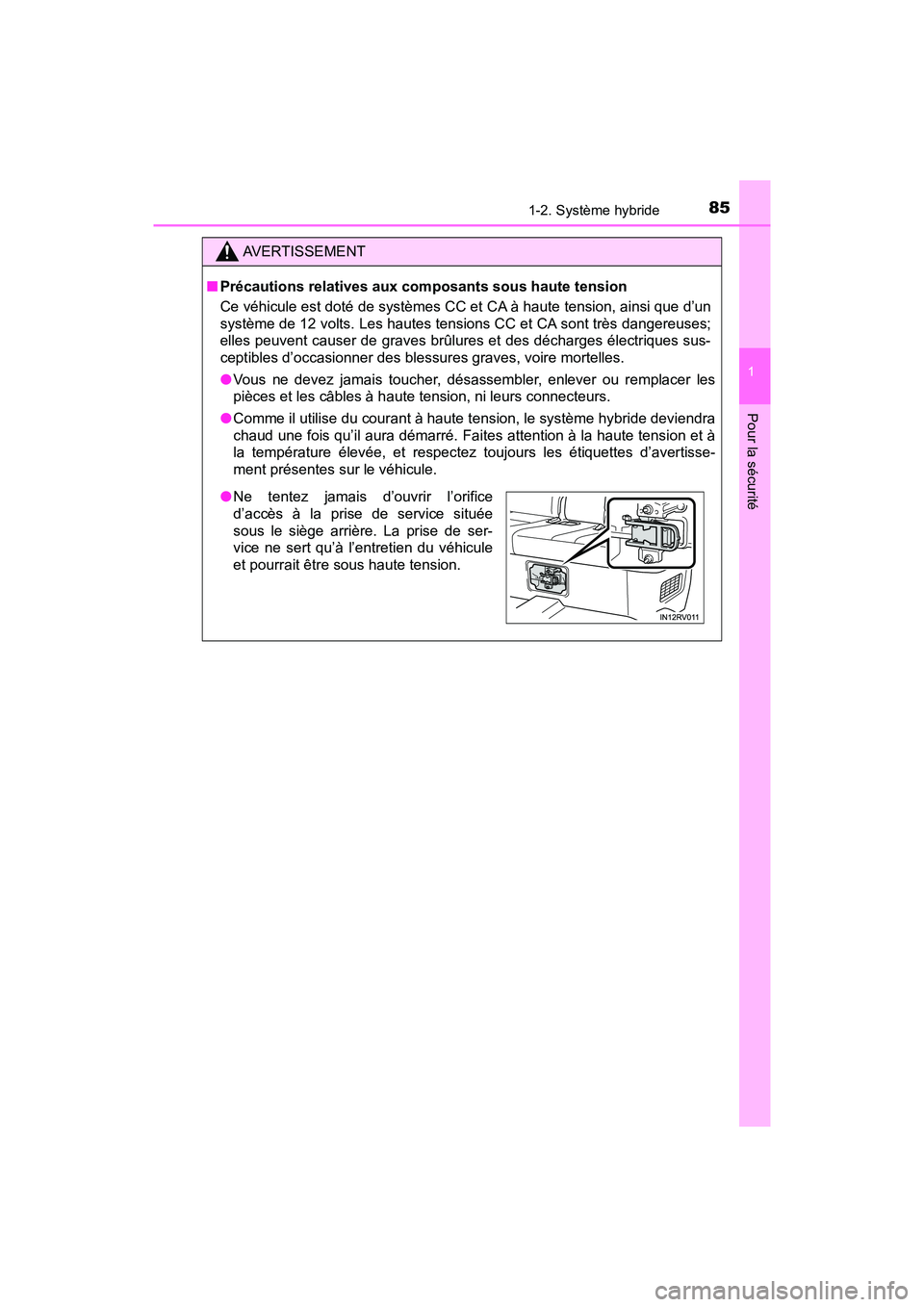

AVERTISSEMENT
■Précautions relatives aux compo sants sous haute tension
Ce véhicule est doté de systèmes CC et CA à haute tension, ainsi que d’un
système de 12 volts. Les hautes tensions CC et CA sont très dangereuses;
elles peuvent causer de graves brûlures et des décharges électriques sus-
ceptibles d’occasionner des blessures graves, voire mortelles.
● Vous ne devez jamais toucher, désassembler, enlever ou remplacer les
pièces et les câbles à haute tension, ni leurs connecteurs.
● Comme il utilise du courant à haute tension, le système hybride deviendra
chaud une fois qu’il aura démarré. Faites attention à la haute tension et à
la température élevée, et respectez toujours les étiquettes d’avertisse-
ment présentes sur le véhicule.
●Ne tentez jamais d’ouvrir l’orifice
d’accès à la prise de service située
sous le siège arrière. La prise de ser-
vice ne sert qu’à l’entretien du véhicule
et pourrait être sous haute tension.

861-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
AVERTISSEMENT
■Précautions relatives aux accidents de la route
Observez les précautions suivantes pour réduire les risques de blessures
graves, voire mortelles :
●Rangez le véhicule sur le bas-côté de la route, engagez le frein de station-
nement, placez le levier sélecteur de vitesses en position P, puis désacti-
vez le système hybride.
● Ne touchez pas aux pièces, aux câbles ni aux connecteurs à haute ten-
sion.
● Si des fils électriques sont à découvert à l’intérieur ou à l’extérieur de votre
véhicule, il y a un risque de décharge électrique. Ne touchez jamais aux
fils électriques à découvert.
● En cas de fuite de liquide, ne touchez pas au liquide, car il pourrait conte-
nir un électrolyte fortement alcalin pr ovenant de la batterie hybride (batte-
rie de traction). Si votre peau ou vos yeux entrent en contact avec le
liquide, rincez-les immédiatement à grande eau ou, si possible, avec une
solution d’acide borique. Consul tez immédiatement un médecin.
● Si un incendie survient à l’intérieur du véhicule hybride, sortez du véhicule
au plus vite. N’utilisez jamais d’extincteur non conçu pour les incendies
électriques. Même l’utilisation d’une petite quantité d’eau pourrait s’avérer
dangereuse.
● Si votre véhicule doit être remorqué, les quatre roues doivent être soule-
vées. Si les roues reliées au moteur électrique (moteur de traction) étaient
au sol pendant le remorquage, le moteur pourrait continuer à produire de
l’électricité. Cela pourrait provoquer un incendie. ( P.582)
● Vérifiez attentivement le sol sous le véhicule. Si du liquide a coulé sur le
sol, le système d’alimentation est peut-être endommagé. Sortez du véhi-
cule au plus vite.

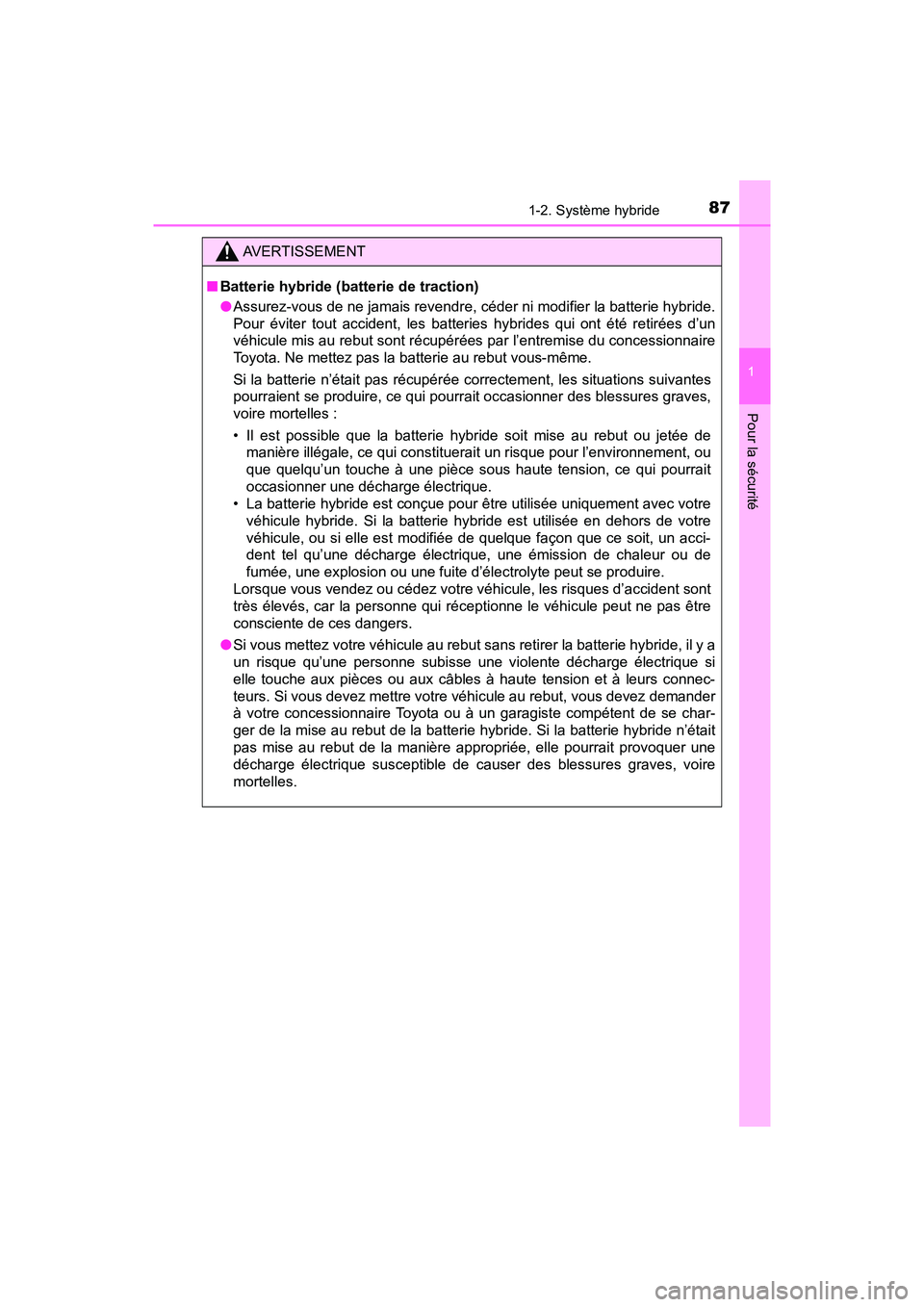

871-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
1
Pour la sécurité
AVERTISSEMENT
■Batterie hybride (batterie de traction)
●Assurez-vous de ne jamais revendre, céder ni modifier la batterie hybride.
Pour éviter tout accident, les batteries hybrides qui ont été retirées d’un
véhicule mis au rebut sont récupérées par l’entremise du concessionnaire
Toyota. Ne mettez pas la batterie au rebut vous-même.
Si la batterie n’était pas récupérée correctement, les situations suivantes
pourraient se produire, ce qui pourrait occasionner des blessures graves,
voire mortelles :
• Il est possible que la batterie hybride soit mise au rebut ou jetée de manière illégale, ce qui constituerait un risque pour l’environnement, ou
que quelqu’un touche à une pièce sous haute tension, ce qui pourrait
occasionner une décharge électrique.
• La batterie hybride est conçue pour être utilisée uniquement avec votre
véhicule hybride. Si la batterie hybride est utilisée en dehors de votre
véhicule, ou si elle est modifiée de quelque façon que ce soit, un acci-
dent tel qu’une décharge électrique, une émission de chaleur ou de
fumée, une explosion ou une fuite d’électrolyte peut se produire.
Lorsque vous vendez ou cédez votre véhicule, les risques d’accident sont
très élevés, car la personne qui réceptionne le véhicule peut ne pas être
consciente de ces dangers.
● Si vous mettez votre véhicule au rebut sans retirer la batterie hybride, il y a
un risque qu’une personne subisse une violente décharge électrique si
elle touche aux pièces ou aux câbles à haute tension et à leurs connec-
teurs. Si vous devez mettre votre véhicule au rebut, vous devez demander
à votre concessionnaire Toyota ou à un garagiste compétent de se char-
ger de la mise au rebut de la batterie hybride. Si la batterie hybride n’était
pas mise au rebut de la manière appropriée, elle pourrait provoquer une
décharge électrique susceptible de causer des blessures graves, voire
mortelles.

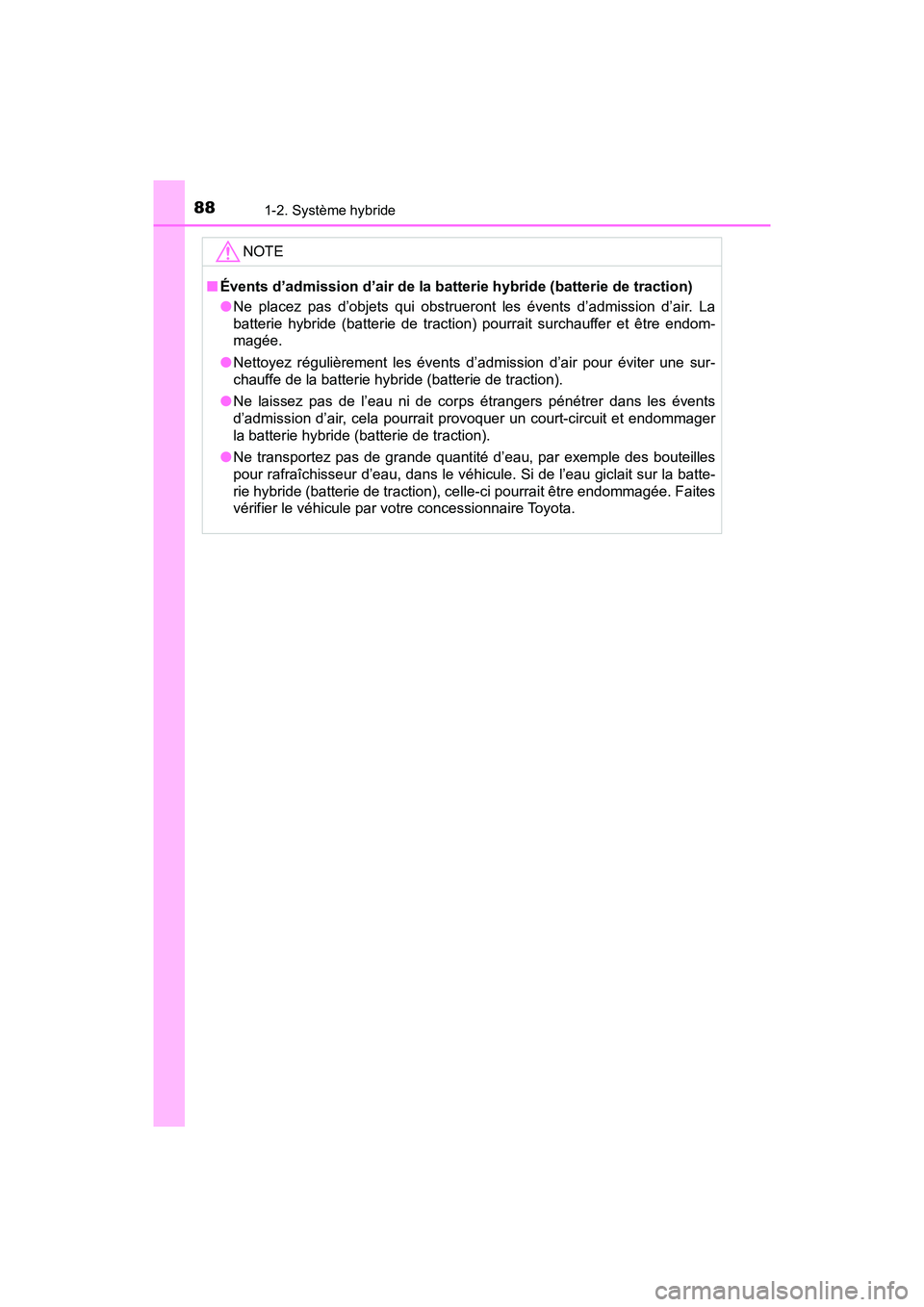

881-2. Système hybride
RAV4-HV_OM_OM42B81D_(D)
NOTE
■Évents d’admission d’air de la batterie hybride (batterie de traction)
●Ne placez pas d’objets qui obstrueront les évents d’admission d’air. La
batterie hybride (batterie de traction) pourrait surchauffer et être endom-
magée.
● Nettoyez régulièrement les évents d’admission d’air pour éviter une sur-
chauffe de la batterie hybride (batterie de traction).
● Ne laissez pas de l’eau ni de corps étrangers pénétrer dans les évents
d’admission d’air, cela pourrait provoquer un court-circuit et endommager
la batterie hybride (batterie de traction).
● Ne transportez pas de grande quantité d’eau, par exemple des bouteilles
pour rafraîchisseur d’eau, dans le véhicule. Si de l’eau giclait sur la batte-
rie hybride (batterie de traction), celle-ci pourrait être endommagée. Faites
vérifier le véhicule par votre concessionnaire Toyota.
