TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

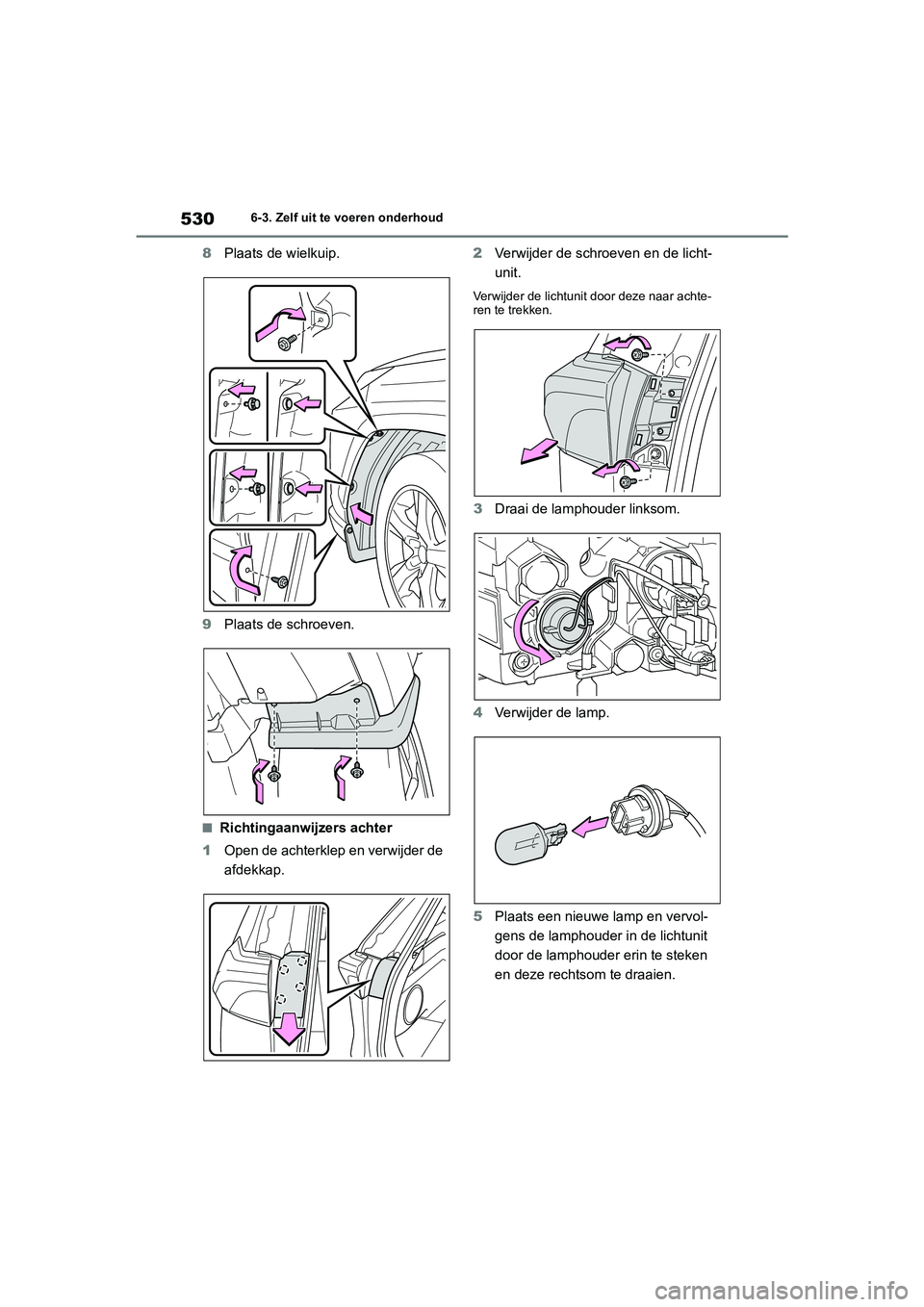

5306-3. Zelf uit te voeren onderhoud
8Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder de
afdekkap. 2
Verwijder de schroeven en de licht-
unit.
Verwijder de lichtunit door deze naar achte-
ren te trekken.
3Draai de lamphouder linksom.
4 Verwijder de lamp.
5 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 530 Wednesday, October 9, 2019 11:15 AM

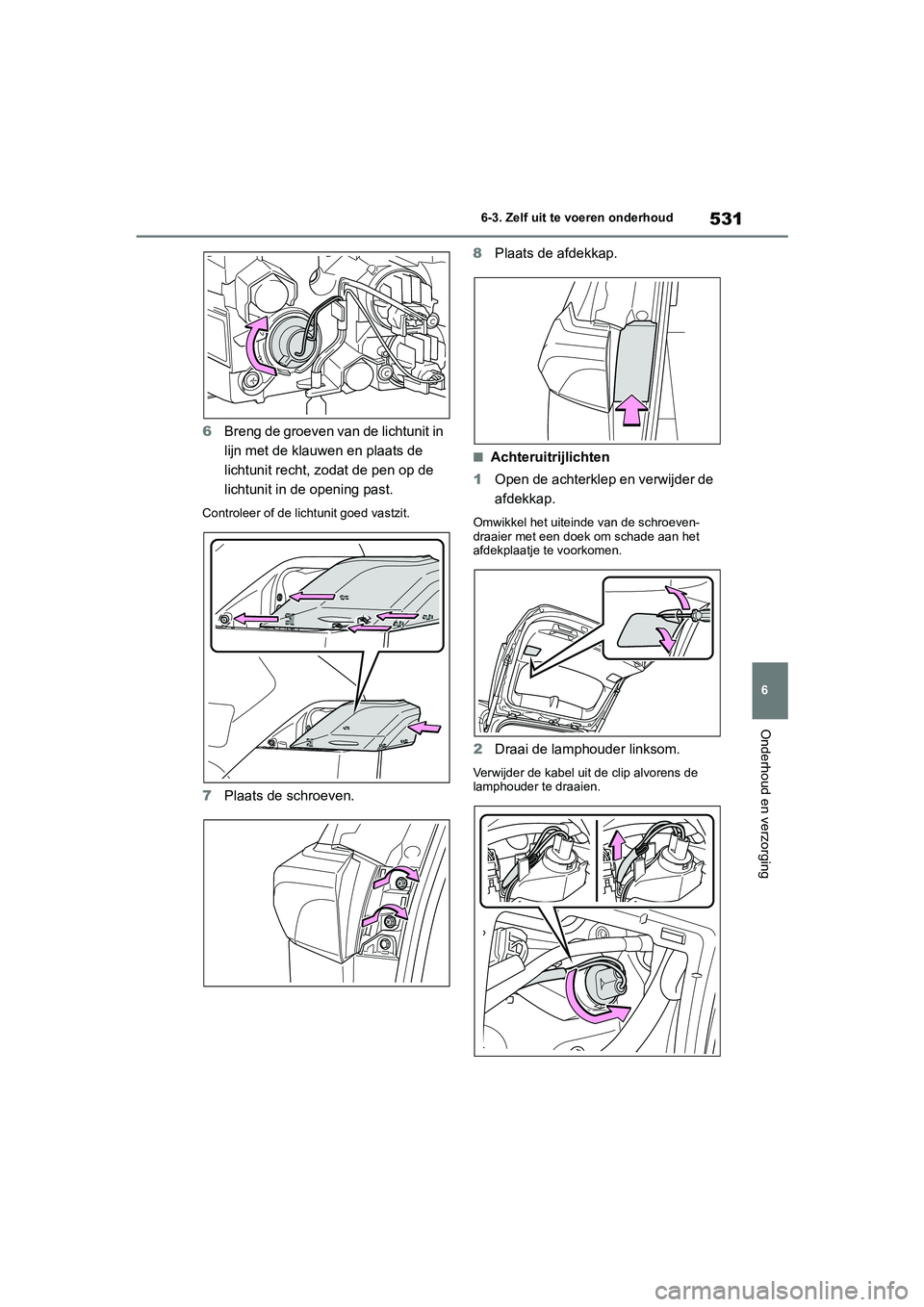

531
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Breng de groeven van de lichtunit in
lijn met de klauw en en plaats de
lichtunit recht, zodat de pen op de
lichtunit in de opening past.
Controleer of de lichtunit goed vastzit.
7 Plaats de schroeven. 8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder de
afdekkap.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 531 Wednesday, October 9, 2019 11:15 AM

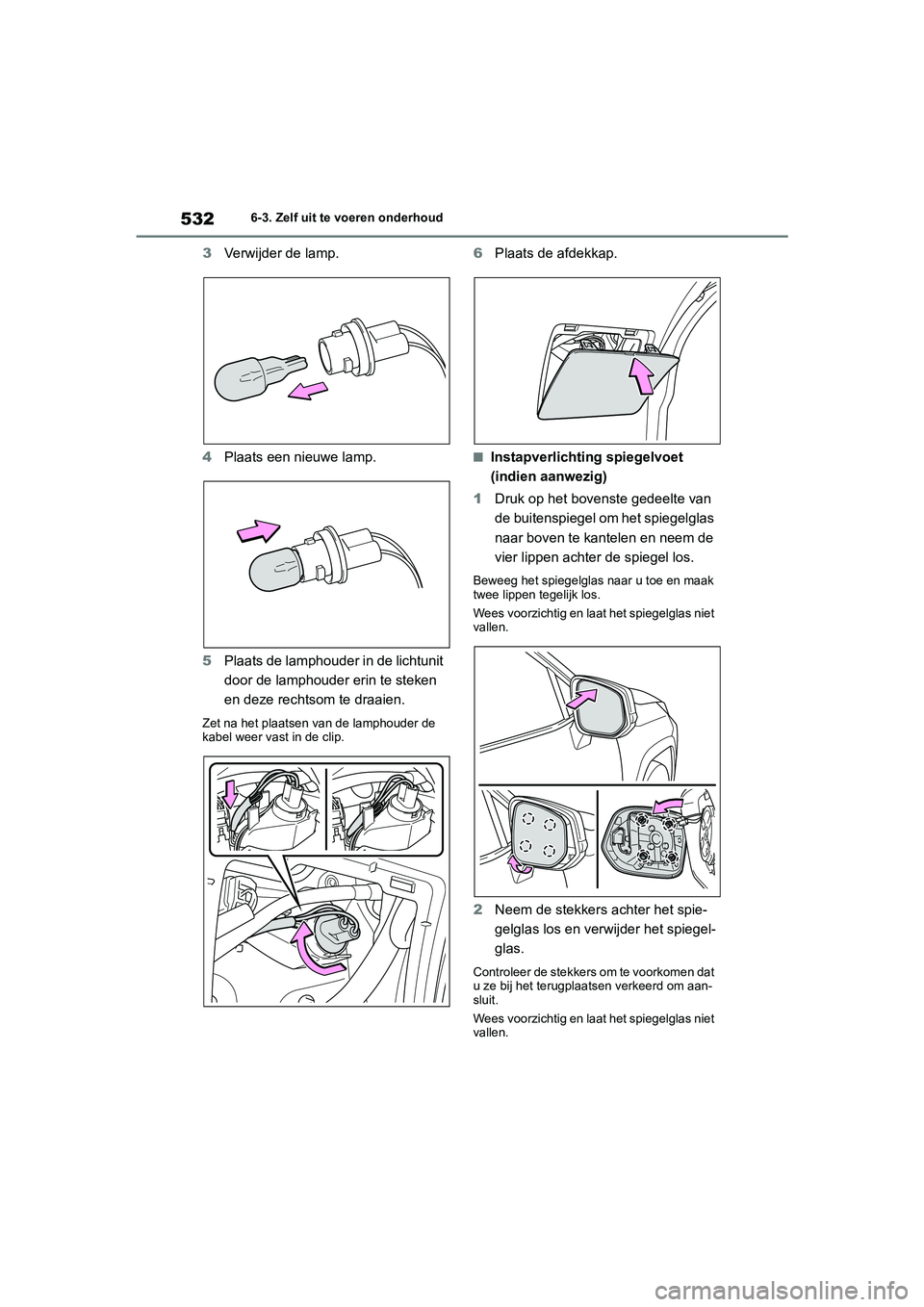

5326-3. Zelf uit te voeren onderhoud
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
6Plaats de afdekkap.
■Instapverlichting spiegelvoet
(indien aanwezig)
1 Druk op het bovenste gedeelte van
de buitenspiegel om het spiegelglas
naar boven te kantelen en neem de
vier lippen achter de spiegel los.
Beweeg het spiegelglas naar u toe en maak
twee lippen tegelijk los.
Wees voorzichtig en laat het spiegelglas niet
vallen.
2Neem de stekkers achter het spie-
gelglas los en verwijder het spiegel-
glas.
Controleer de stekkers om te voorkomen dat
u ze bij het terugplaatsen verkeerd om aan-
sluit.
Wees voorzichtig en laat het spiegelglas niet
vallen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 532 Wednesday, October 9, 2019 11:15 AM

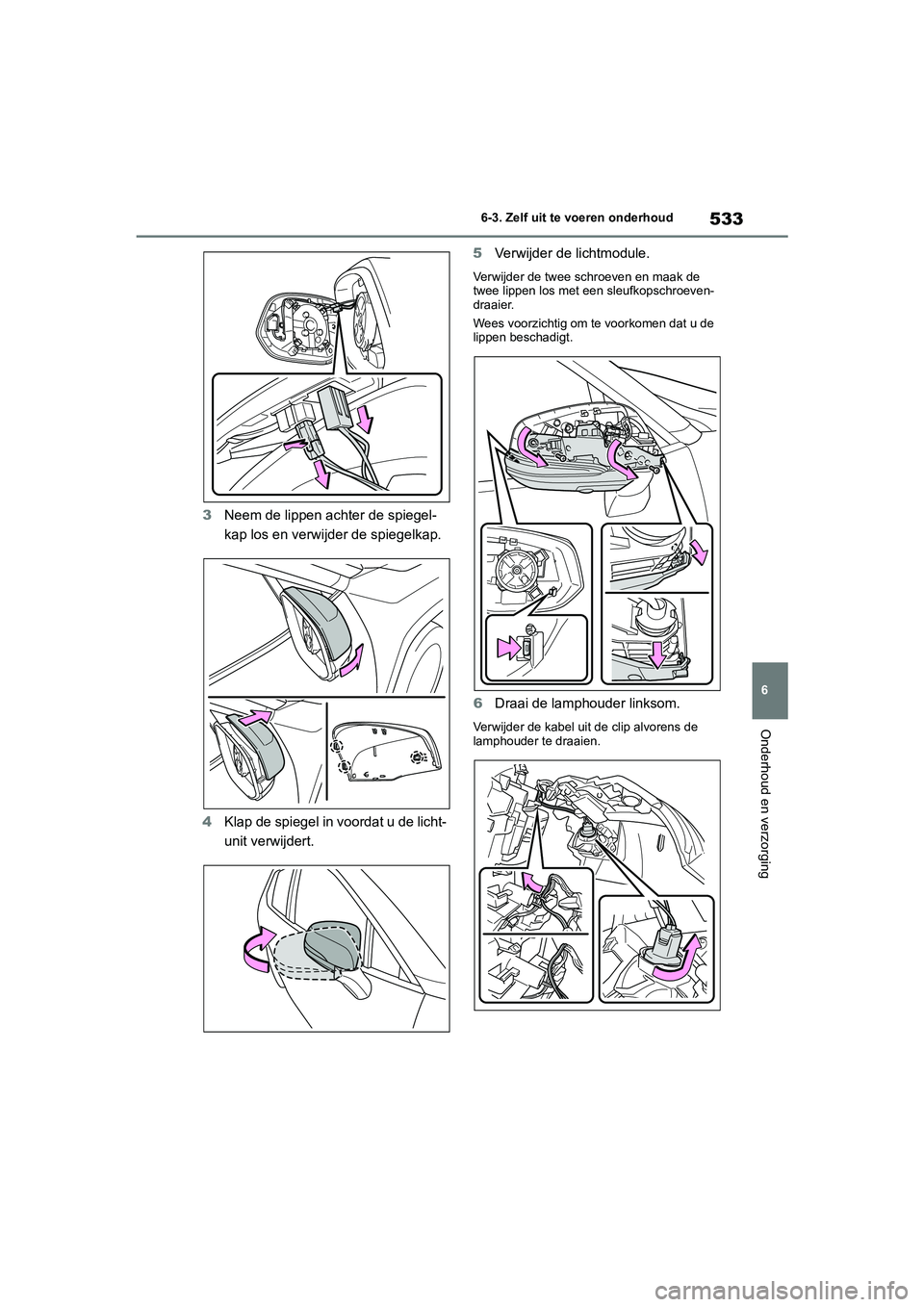

533
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Neem de lippen achter de spiegel-
kap los en verwij der de spiegelkap.
4 Klap de spiegel in voordat u de licht-
unit verwijdert. 5
Verwijder de lichtmodule.
Verwijder de twee schroeven en maak de
twee lippen los met een sleufkopschroeven-
draaier.
Wees voorzichtig om te voorkomen dat u de
lippen beschadigt.
6Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 533 Wednesday, October 9, 2019 11:15 AM

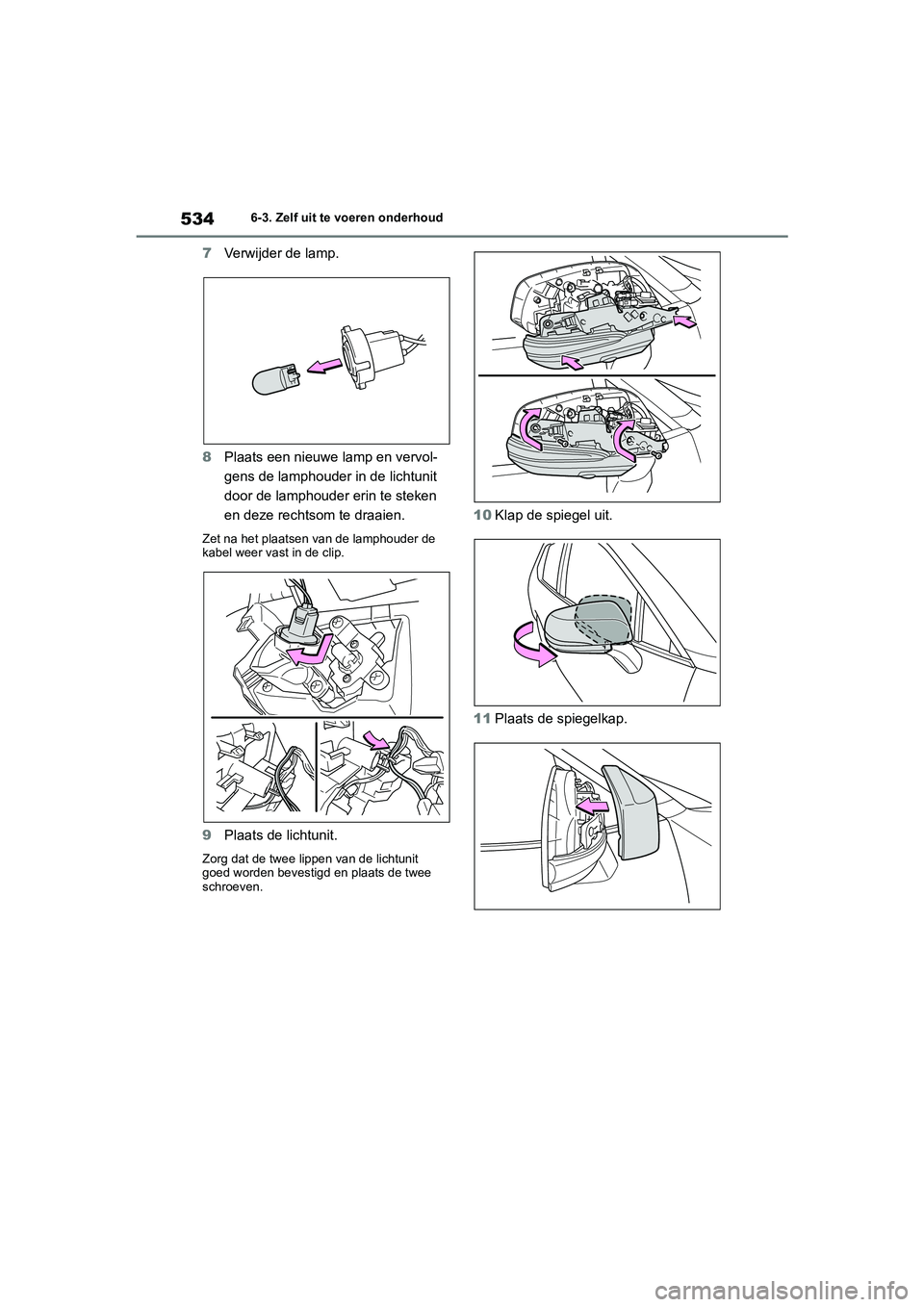

5346-3. Zelf uit te voeren onderhoud
7Verwijder de lamp.
8 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
9Plaats de lichtunit.
Zorg dat de twee lippen van de lichtunit
goed worden bevestigd en plaats de twee
schroeven.
10Klap de spiegel uit.
11 Plaats de spiegelkap.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 534 Wednesday, October 9, 2019 11:15 AM

535
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

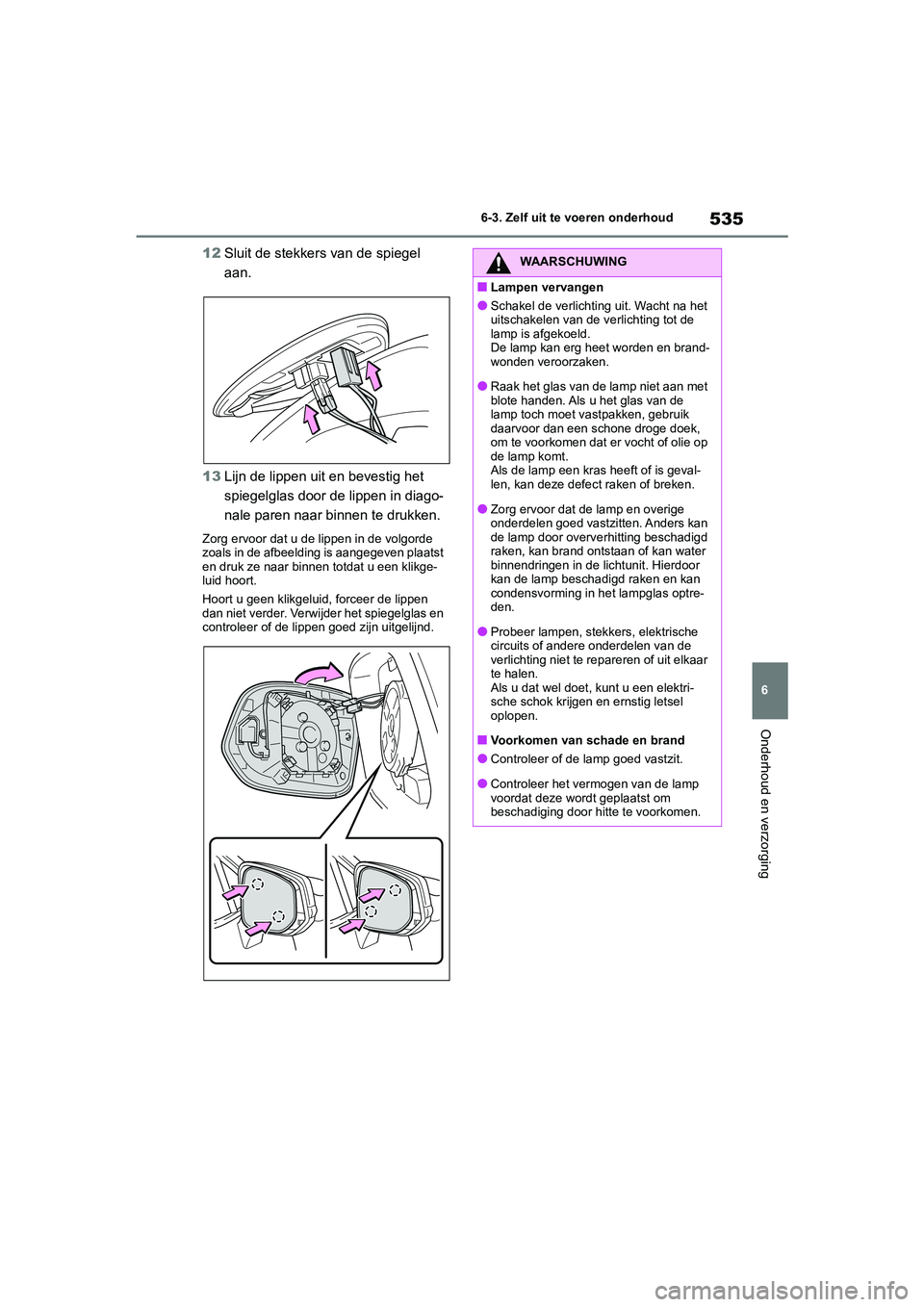

12
Sluit de stekkers van de spiegel
aan.
13 Lijn de lippen uit en bevestig het
spiegelglas door de lippen in diago-
nale paren naar binnen te drukken.
Zorg ervoor dat u de lippen in de volgorde
zoals in de afbeelding is aangegeven plaatst
en druk ze naar binnen totdat u een klikge-
luid hoort.
Hoort u geen klikgeluid, forceer de lippen
dan niet verder. Verwijder het spiegelglas en
controleer of de lippen goed zijn uitgelijnd.
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lamp is afgekoeld.
De lamp kan erg heet worden en brand-
wonden veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt.
Als de lamp een kras heeft of is geval-
len, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders kan
de lamp door oververhitting beschadigd
raken, kan brand ontstaan of kan water
binnendringen in de l ichtunit. Hierdoor
kan de lamp beschadigd raken en kan
condensvorming in het lampglas optre-
den.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lamp goed vastzit.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 535 Wednesday, October 9, 2019 11:15 AM

5366-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 536 Wednesday, October 9, 2019 11:15 AM

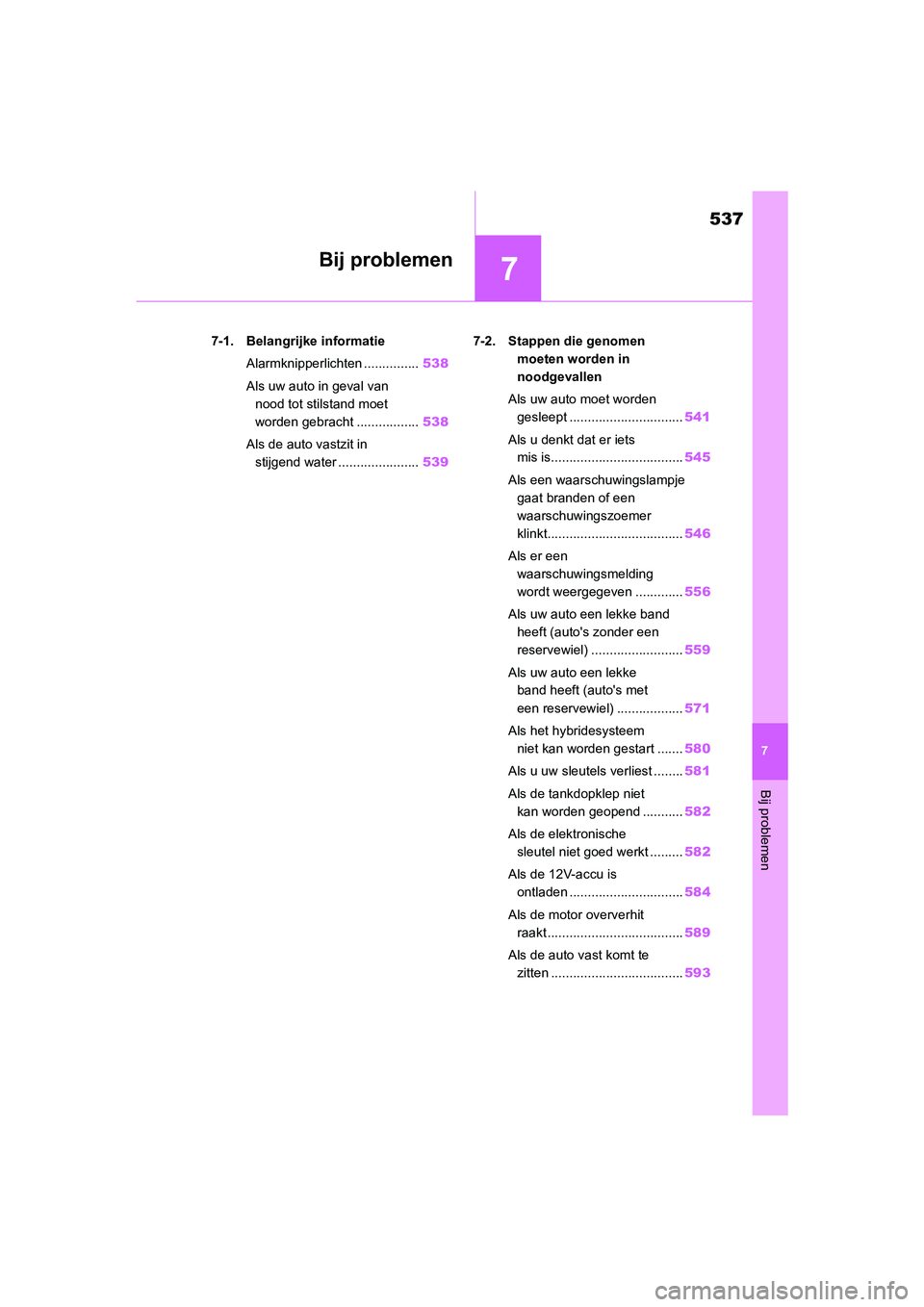

7
537
7
Bij problemen
Bij problemen
7-1. Belangrijke informatieAlarmknipperlichten ............... 538
Als uw auto in geval van nood tot stilstand moet
worden gebracht ................. 538
Als de auto vastzit in stijgend water ...................... 5397-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept ............................... 541
Als u denkt dat er iets mis is.................................... 545
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt..................................... 546
Als er een waarschuwingsmelding
wordt weergegeven ............. 556
Als uw auto een lekke band heeft (auto's zonder een
reservewiel) ......................... 559
Als uw auto een lekke band heeft (auto's met
een reservewiel) .................. 571
Als het hybridesysteem niet kan worden gestart ....... 580
Als u uw sleutels verliest ........ 581
Als de tankdopklep niet kan worden geopend ........... 582
Als de elektronische sleutel niet goed werkt ......... 582
Als de 12V-accu is ontladen ............................... 584
Als de motor oververhit raakt ..................................... 589
Als de auto vast komt te zitten .................................... 593
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 537 Wednesday, October 9, 2019 11:15 AM

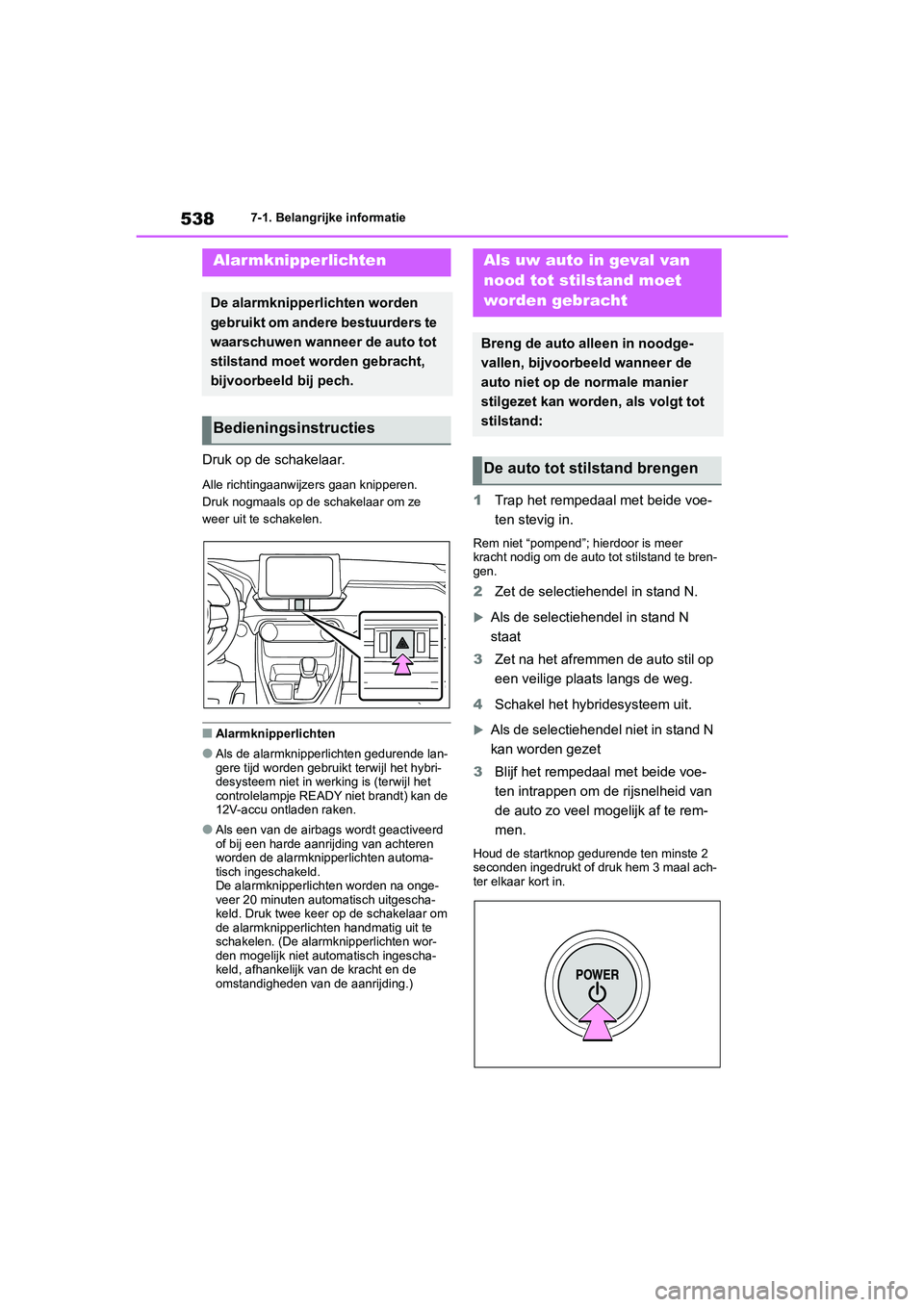

5387-1. Belangrijke informatie
7-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende lan-
gere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl het
controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten wor-
den mogelijk niet automatisch ingescha-
keld, afhankelijk van de kracht en de
omstandigheden van de aanrijding.)
1Trap het rempedaa l met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te bren-
gen.
2 Zet de selectiehendel in stand N.
Als de selectiehendel in stand N
staat
3 Zet na het afremmen de auto stil op
een veilige plaat s langs de weg.
4 Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N
kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid van
de auto zo veel mogelijk af te rem-
men.
Houd de startknop gedurende ten minste 2
seconden ingedrukt of druk hem 3 maal ach-
ter elkaar kort in.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan worden, als volgt tot
stilstand:
De auto tot stilstand brengen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 538 Wednesday, October 9, 2019 11:15 AM

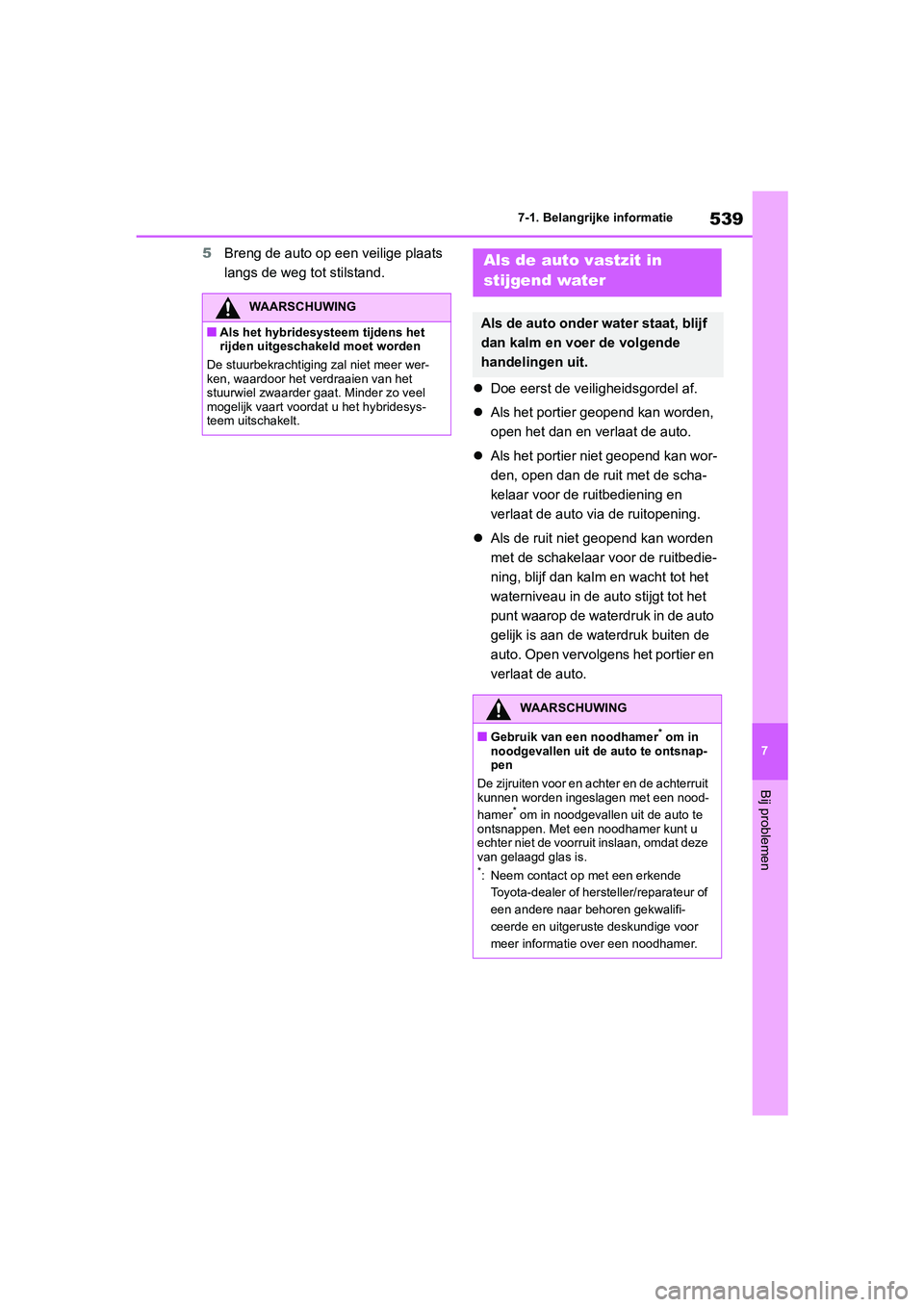

539
7
7-1. Belangrijke informatie
Bij problemen
5
Breng de auto op een veilige plaats
langs de weg tot stilstand.
Doe eerst de veiligheidsgordel af.
 Als het portier geopend kan worden,
open het dan en verlaat de auto.
 Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto via de ruitopening.
 Als de ruit niet geopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de aut o stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.
WAARSCHUWING
■Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer wer-
ken, waardoor het verdraaien van het
stuurwiel zwaarder gaat. Minder zo veel
mogelijk vaart voordat u het hybridesys-
teem uitschakelt.
Als de auto vastzit in
stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
WAARSCHUWING
■Gebruik van een noodhamer* om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten voor en achter en de achterruit
kunnen worden ingeslagen met een nood-
hamer
* om in noodgevallen uit de auto te
ontsnappen. Met een noodhamer kunt u
echter niet de voorruit inslaan, omdat deze
van gelaagd glas is.
*: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
