4906-3. Zelf uit te voeren onderhoud
■Koelvloeistofreservoir vermo-
gensregeleenheid Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
( → Blz. 591)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -
35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
A
B
C
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 490 Wednesday, October 9, 2019 11:15 AM

491
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

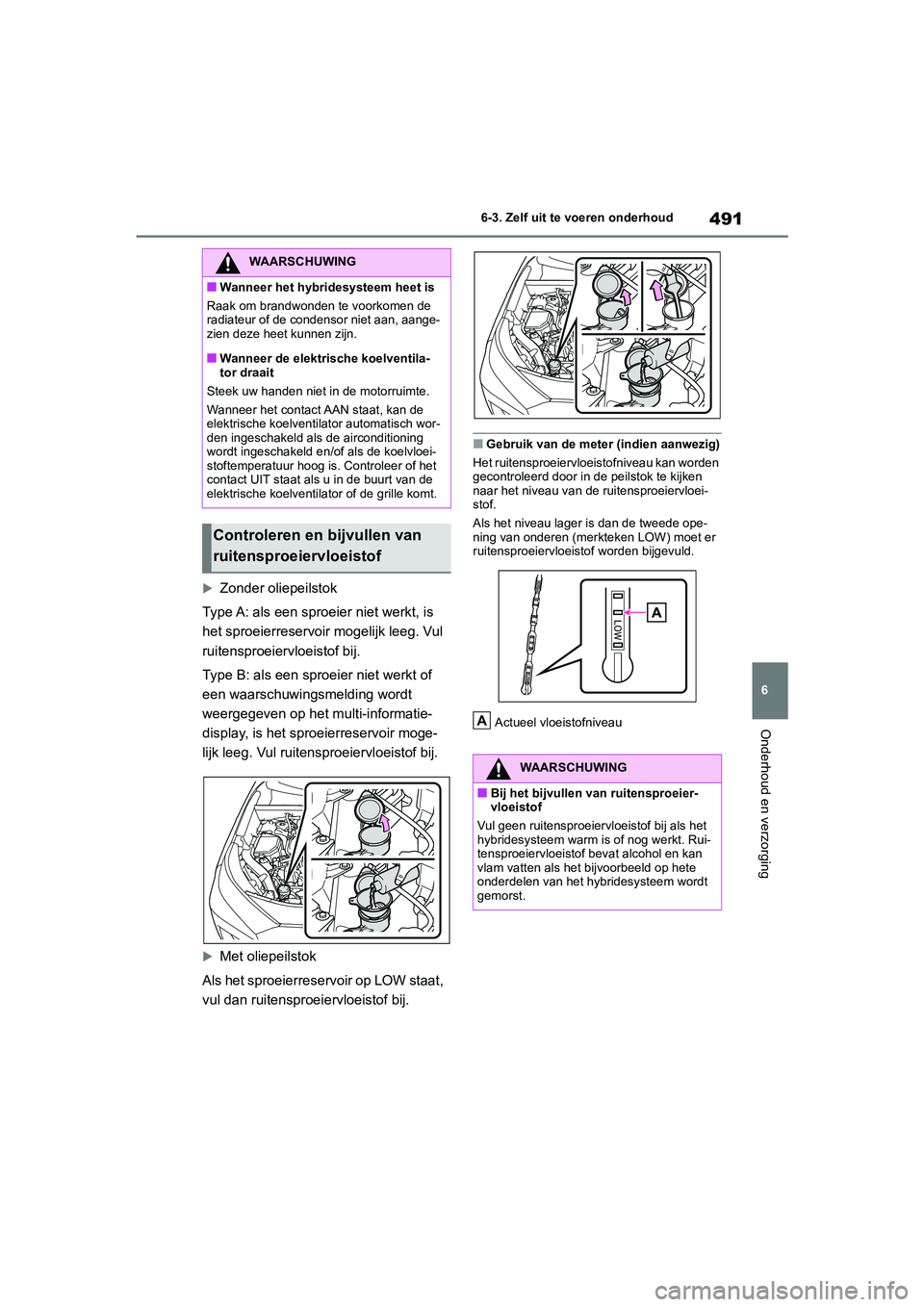

Zonder oliepeilstok
Type A: als een sproeier niet werkt, is
het sproeierreservoir mogelijk leeg. Vul
ruitensproeiervloeistof bij.
Type B: als een sproeier niet werkt of
een waarschuwingsmelding wordt
weergegeven op het m ulti-informatie-
display, is het sproeierreservoir moge-
lijk leeg. Vul ruitensproeiervloeistof bij.
Met oliepeilstok
Als het sproeierrese rvoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeist of worden bijgevuld.
Actueel vloeistofniveau
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en /of als de koelvloei-
stoftemperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventil ator of de grille komt.
Controleren en bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
onderdelen van het hybridesysteem wordt
gemorst.
A
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 491 Wednesday, October 9, 2019 11:15 AM

4926-3. Zelf uit te voeren onderhoud

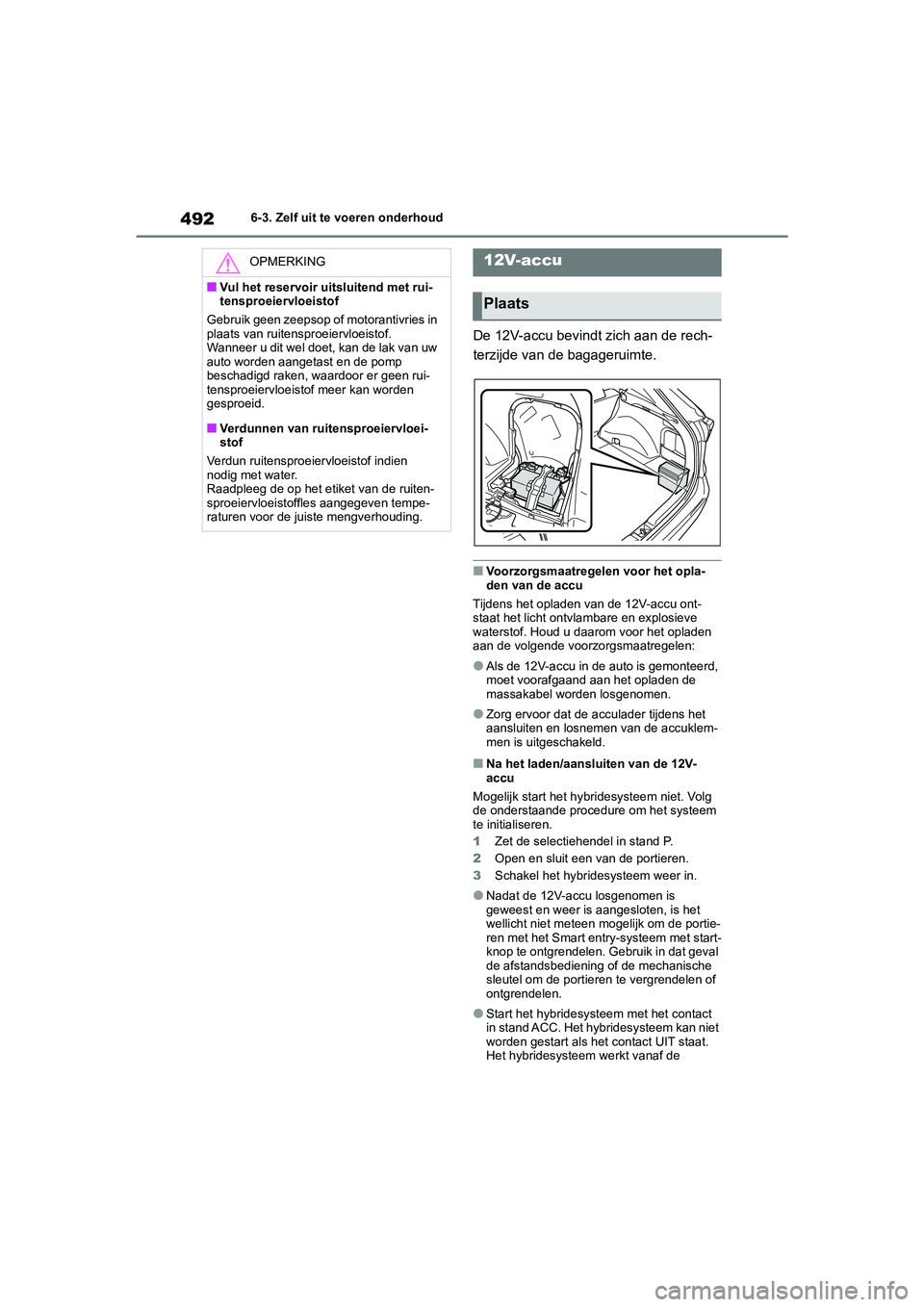

De 12V-accu bevindt zich aan de rech-
terzijde van de bagageruimte.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de 12V-
accu
Mogelijk start het hybridesysteem niet. Volg
de onderstaande procedure om het systeem
te initialiseren.
1 Zet de selectiehendel in stand P.
2 Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portie-
ren met het Smart entry-systeem met start-
knop te ontgrendelen. Gebruik in dat geval
de afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien
nodig met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
12V-accu
Plaats
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 492 Wednesday, October 9, 2019 11:15 AM

493
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

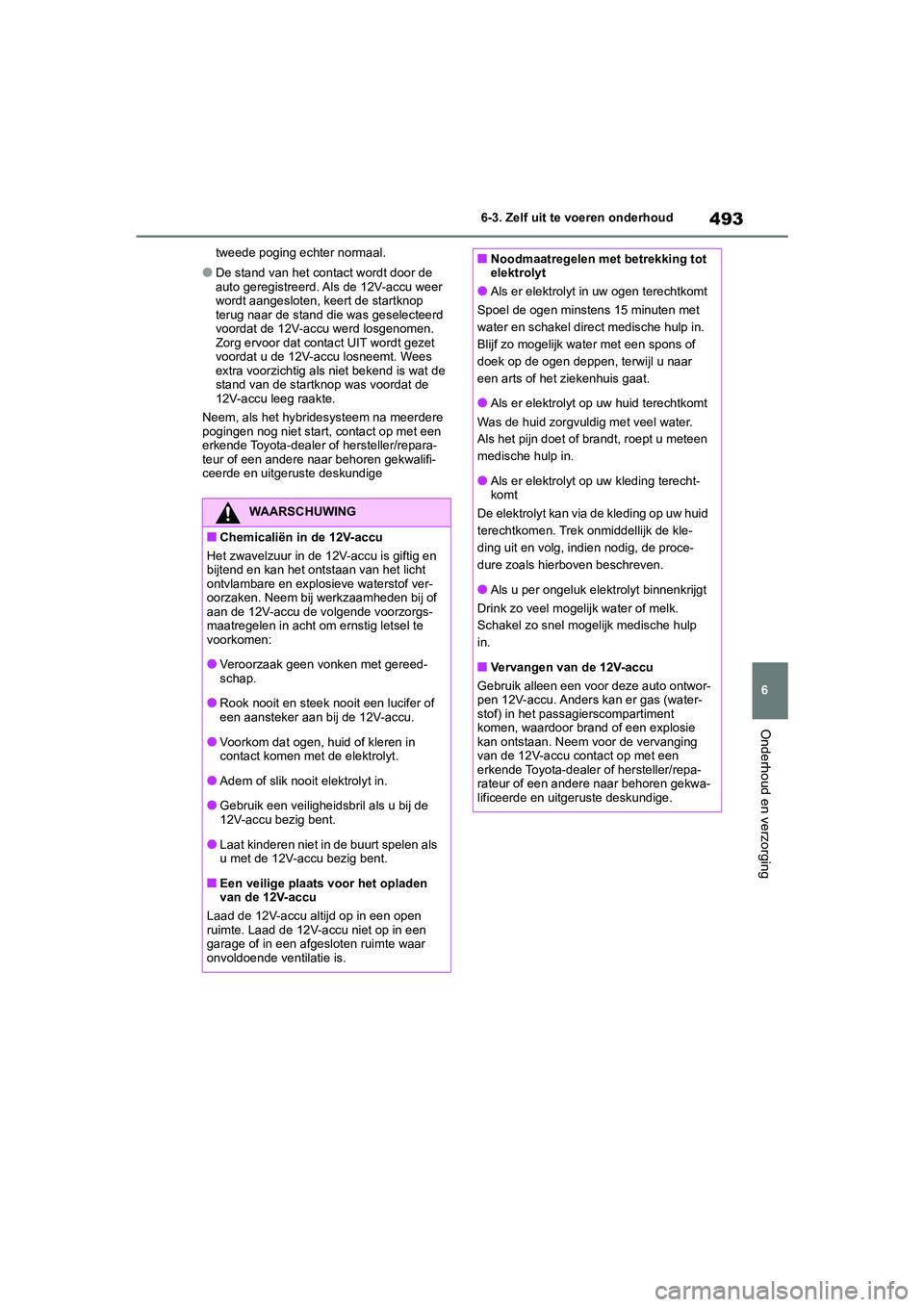

tweede poging echter normaal.
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop
terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen.
Zorg ervoor dat contact UIT wordt gezet
voordat u de 12V-accu losneemt. Wees
extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de
12V-accu leeg raakte.
Neem, als het hybridesysteem na meerdere
pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp in.
Blijf zo mogelijk wa ter met een spons of
doek op de ogen deppen, terwijl u naar
een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u meteen
medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw huid
terechtkomen. Trek onmiddellijk de kle-
ding uit en volg, indien nodig, de proce-
dure zoals hierboven beschreven.
●Als u per ongeluk ele ktrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogel ijk medische hulp
in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontwor-
pen 12V-accu. Anders kan er gas (water-
stof) in het passagierscompartiment
komen, waardoor brand of een explosie
kan ontstaan. Neem voor de vervanging
van de 12V-accu contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 493 Wednesday, October 9, 2019 11:15 AM

4946-3. Zelf uit te voeren onderhoud

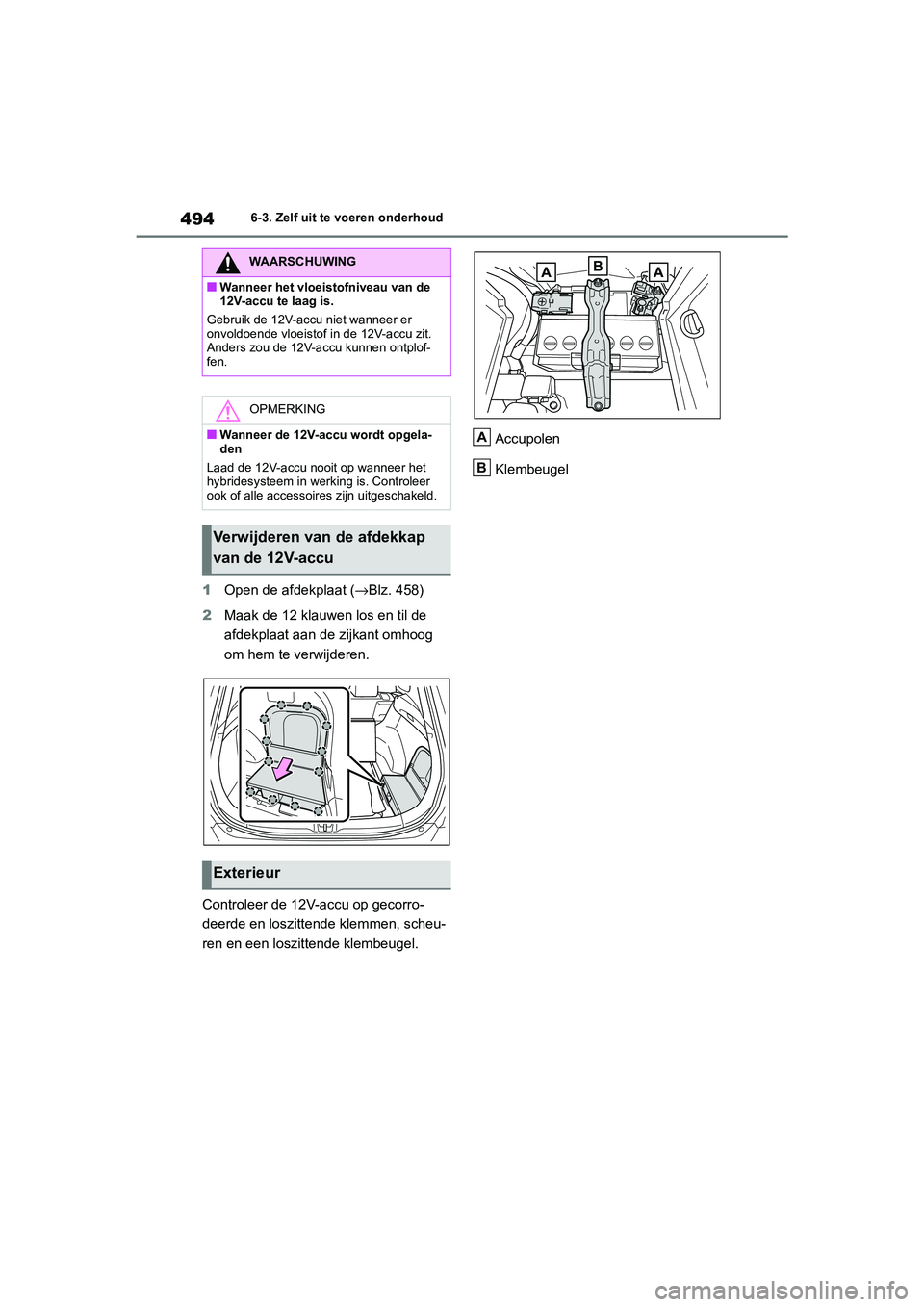

1Open de afdekplaat (→Blz. 458)
2 Maak de 12 klauw en los en til de
afdekplaat aan de z ijkant omhoog
om hem te verwijderen.
Controleer de 12V -accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel. Accupolen
Klembeugel
WAARSCHUWING
■Wanneer het vloeistofniveau van de
12V-accu te laag is.
Gebruik de 12V-accu niet wanneer er
onvoldoende vloeistof in de 12V-accu zit.
Anders zou de 12V-accu kunnen ontplof-
fen.
OPMERKING
■Wanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
Verwijderen van de afdekkap
van de 12V-accu
Exterieur
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 494 Wednesday, October 9, 2019 11:15 AM

495
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

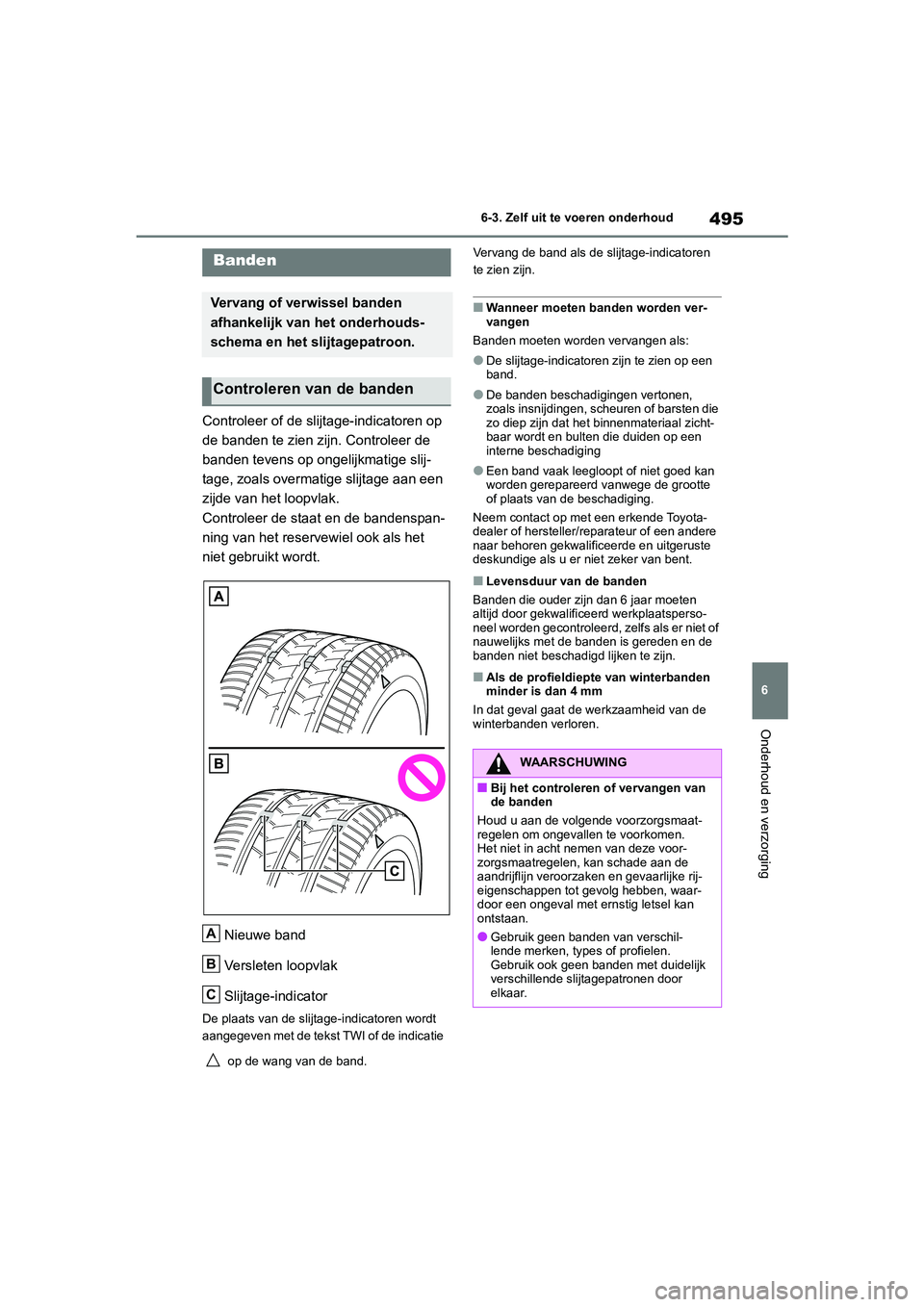

Controleer of de slijtage-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staa
t en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie op de wang van de band. Vervang de band als de slijtage-indicatoren
te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een
band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
●Een band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als u er niet zeker van bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
■Als de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
A
B
C
:$$56&+8:,1*
■Bij het controleren of vervangen van
de banden
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voor-
zorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rij-
eigenschappen tot gevolg hebben, waar-
door een ongeval met ernstig letsel kan
ontstaan.
●Gebruik geen banden van verschil-
lende merken, types of profielen.
Gebruik ook geen banden met duidelijk
verschillende slijtagepatronen door
elkaar.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 495 Wednesday, October 9, 2019 11:15 AM

4966-3. Zelf uit te voeren onderhoud

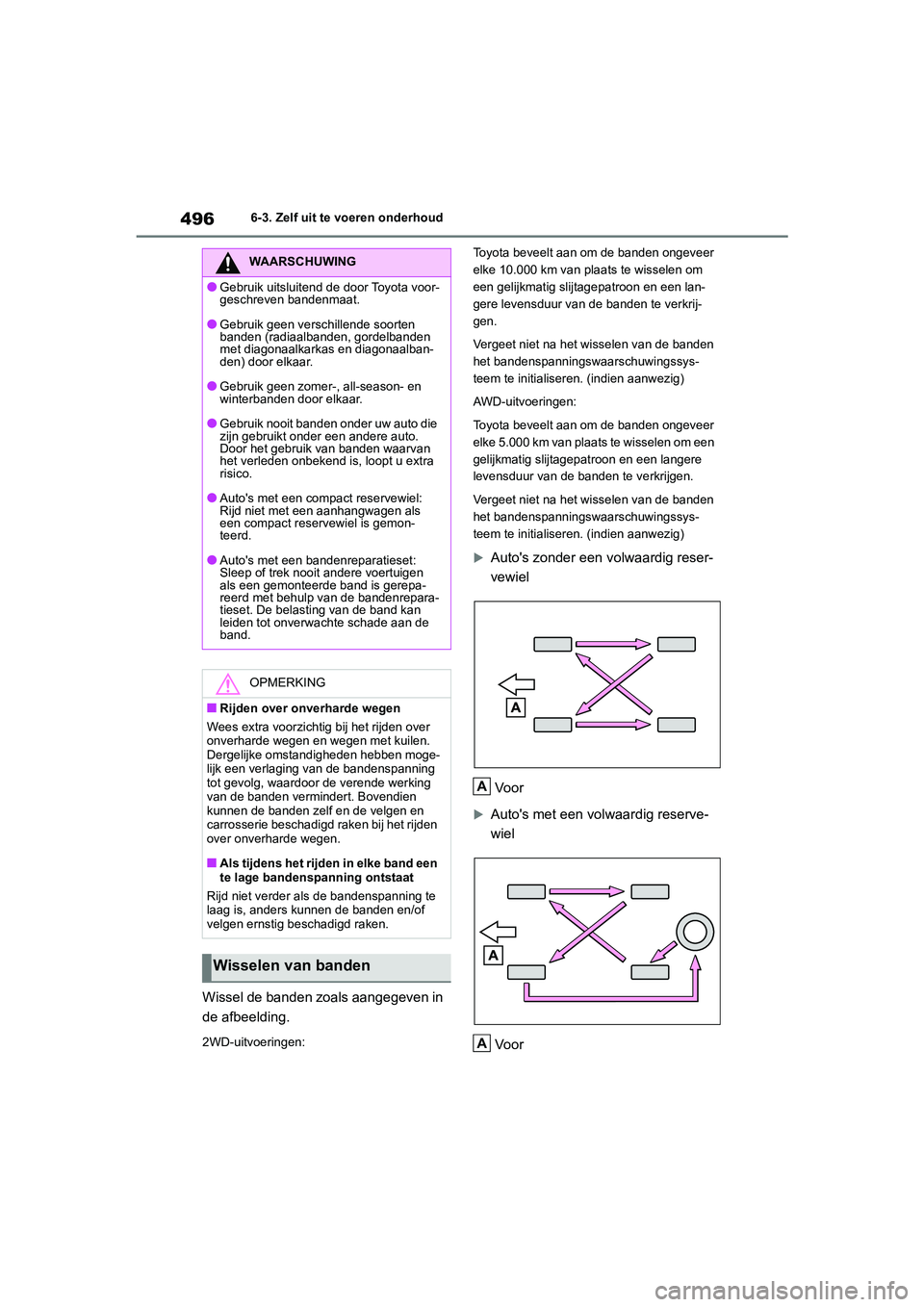

Wissel de banden zoals aangegeven in
de afbeelding.
2WD-uitvoeringen:Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
gere levensduur van de banden te verkrij-
gen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren. (indien aanwezig)
AWD-uitvoeringen:
Toyota beveelt aan om de banden ongeveer
elke 5.000 km van plaats te wisselen om een
gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden
het bandenspanningswaarschuwingssys-
teem te initialiseren. (indien aanwezig)

Auto's zonder een volwaardig reser-
vewiel
Vo o r
Auto's met een volwaardig reserve-
wielVo o r
WAARSCHUWING
●Gebruik uitsluitend de door Toyota voor-
geschreven bandenmaat.
●Gebruik geen verschillende soorten
banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalban-
den) door elkaar.
●Gebruik geen zomer-, all-season- en
winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die
zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan
het verleden onbekend is, loopt u extra
risico.
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen als
een compact reservewiel is gemon-
teerd.
●Auto's met een bandenreparatieset:
Sleep of trek nooit andere voertuigen
als een gemonteerde band is gerepa-
reerd met behulp van de bandenrepara-
tieset. De belasting van de band kan
leiden tot onverwachte schade aan de
band.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
Wisselen van banden
A
A
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 496 Wednesday, October 9, 2019 11:15 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Uw auto is uitger
ust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door m iddel van een mel-
ding en een waarschuwingslampje
gewaarschuwd. ( →Blz. 553)
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Ori ginal Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU. • Als het reservewiel zich op een plaats
bevindt waar een slechte ontvangst van
radiosignalen is.
*
• Als er in de bagageruimte een groot meta-len object aanwezig is dat de ontvangst
van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reserve- wiel
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale , tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwi ngssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.
Bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 497 Wednesday, October 9, 2019 11:15 AM

4986-3. Zelf uit te voeren onderhoud

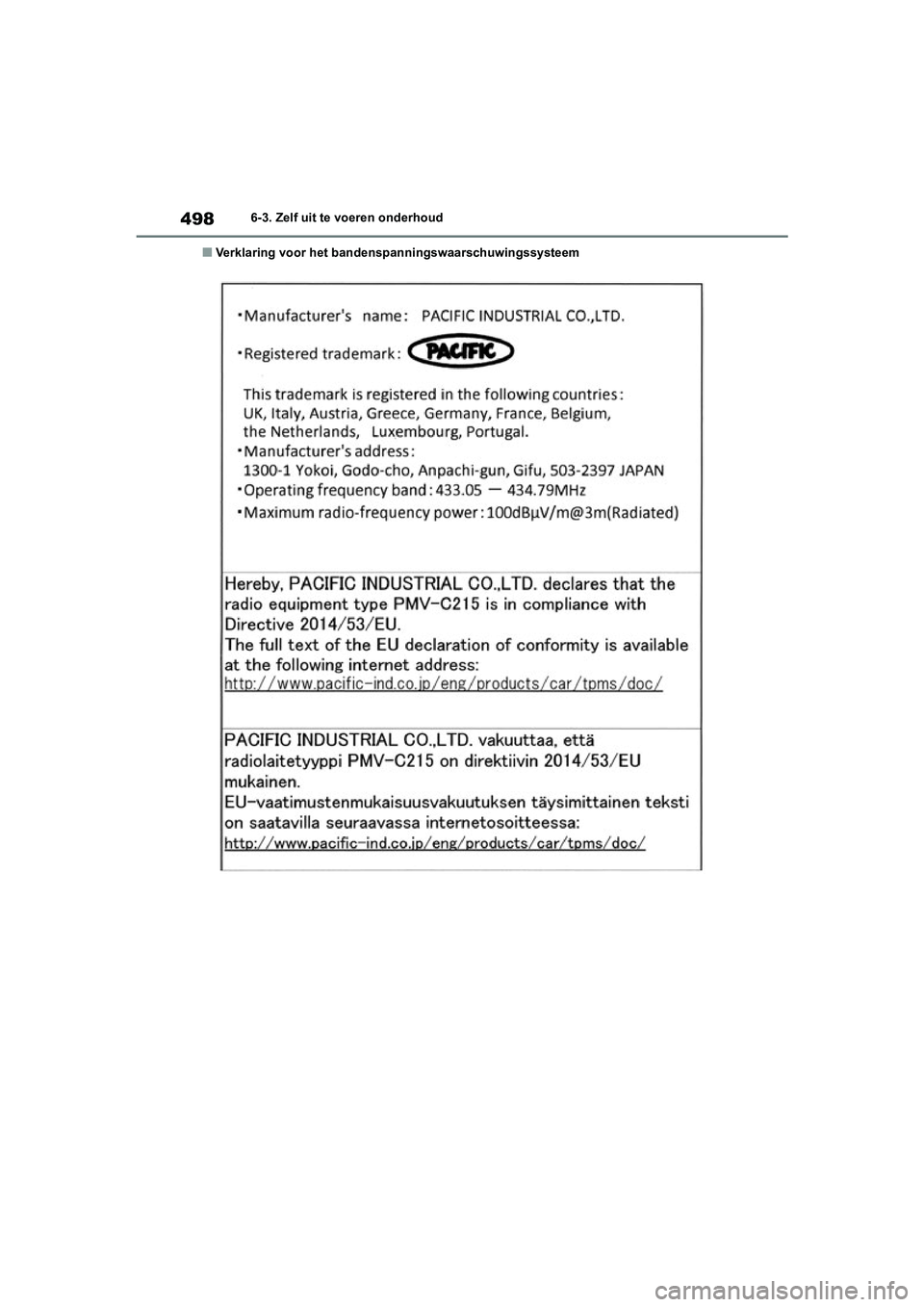

■Verklaring voor het bandenspanningswaarschuwingssysteem
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 498 Wednesday, October 9, 2019 11:15 AM

499
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 499 Wednesday, October 9, 2019 11:15 AM
