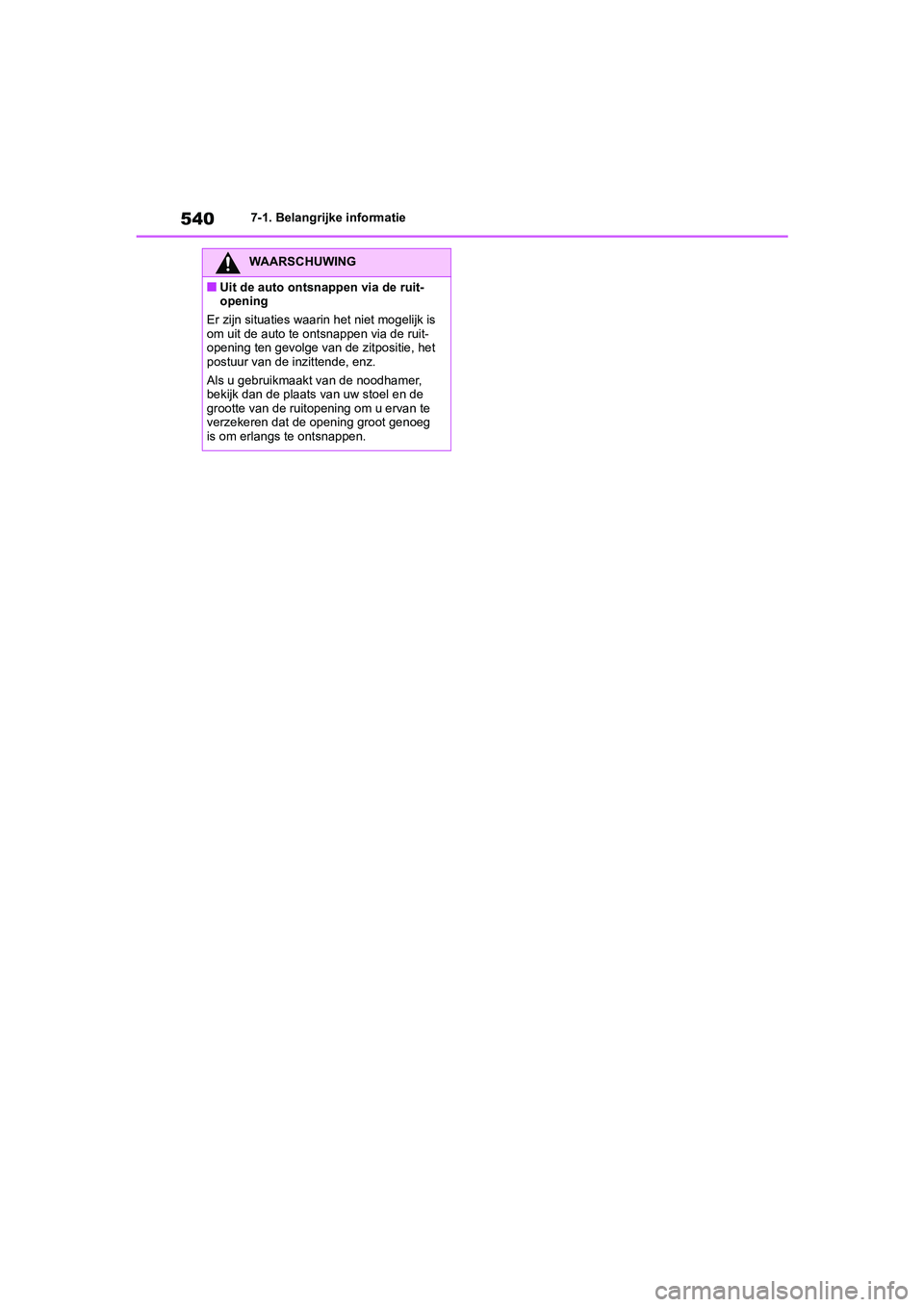

5407-1. Belangrijke informatie
WAARSCHUWING
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 540 Wednesday, October 9, 2019 11:15 AM

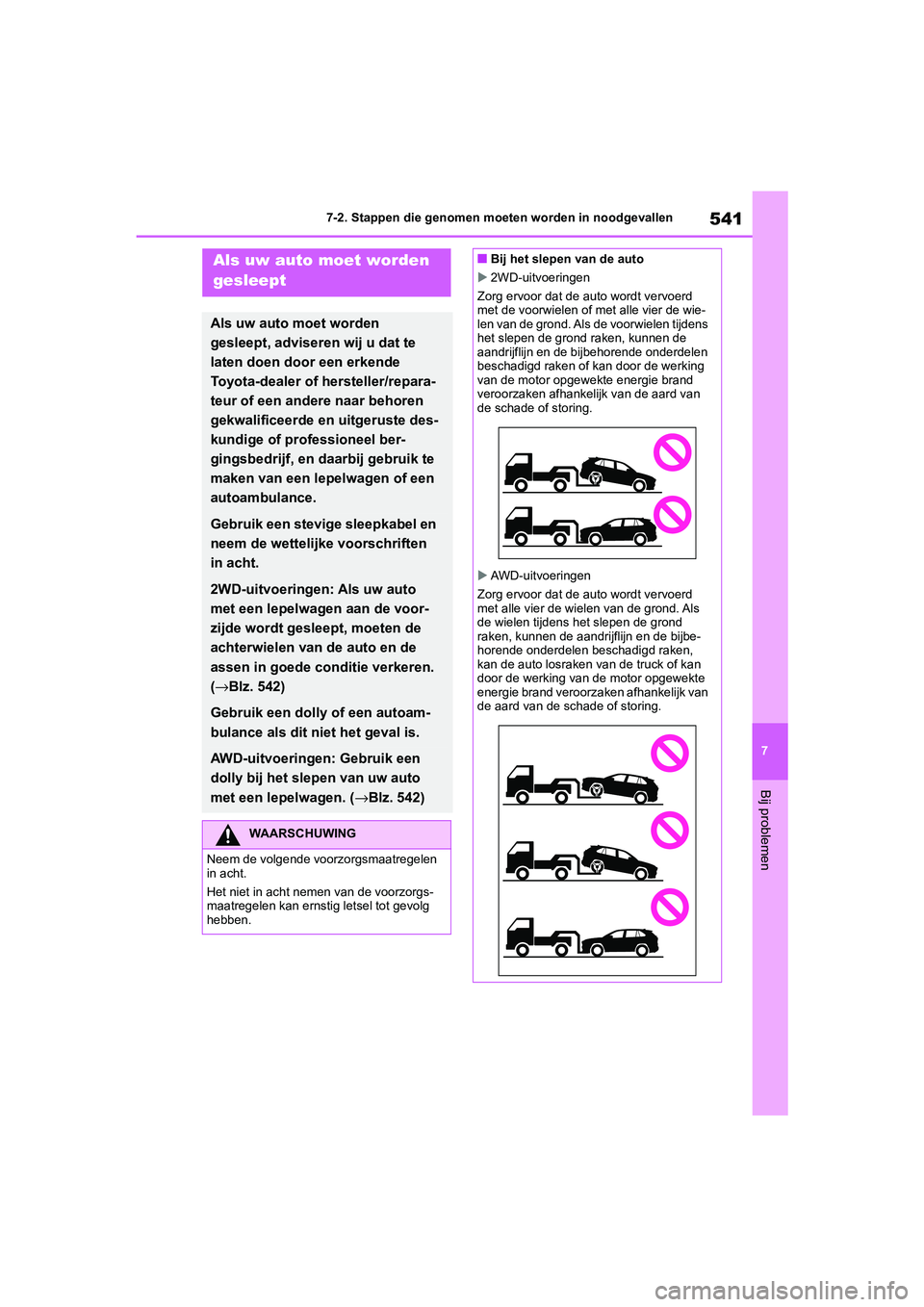

541
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
7-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of h
ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
2WD-uitvoeringen: Als uw auto
met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de
achterwielen van de auto en de
assen in goede conditie verkeren.
(→Blz. 542)
Gebruik een dolly of een autoam-
bulance als dit ni et het geval is.
AWD-uitvoeringen: Gebruik een
dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 542)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Bij het slepen van de auto
 2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tijdens
het slepen de grond raken, kunnen de
aandrijflijn en de bijbehorende onderdelen
beschadigd raken of kan door de werking
van de motor opgewekte energie brand
veroorzaken afhankelijk van de aard van
de schade of storing.
 AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk van
de aard van de schade of storing.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 541 Wednesday, October 9, 2019 11:15 AM

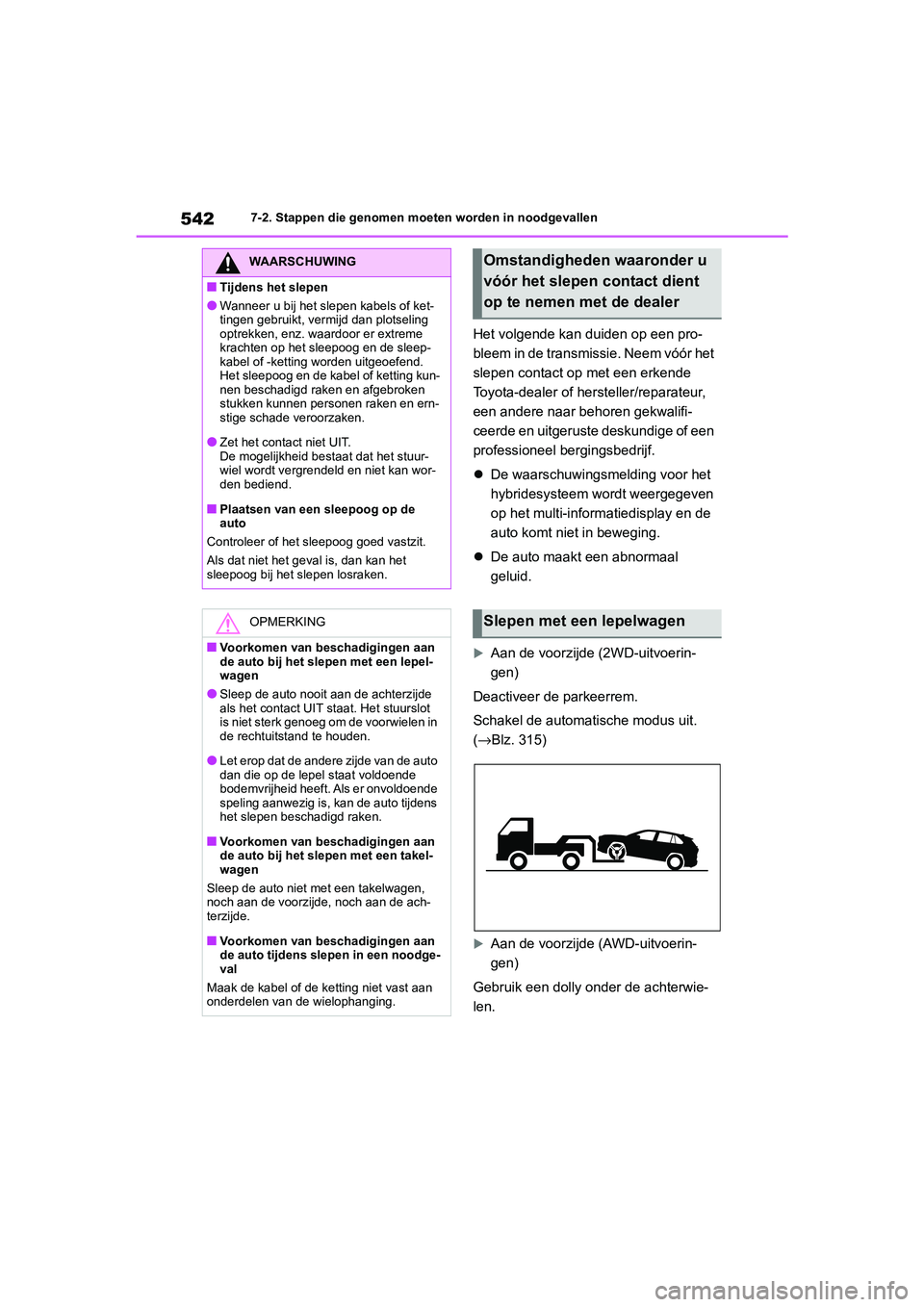

5427-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
 De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde (2WD-uitvoerin-
gen)
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→Blz. 315)
Aan de voorzijde (AWD-uitvoerin-
gen)
Gebruik een dolly onder de achterwie-
len.
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van een sleepoog op de
auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het
sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot
is niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 542 Wednesday, October 9, 2019 11:15 AM

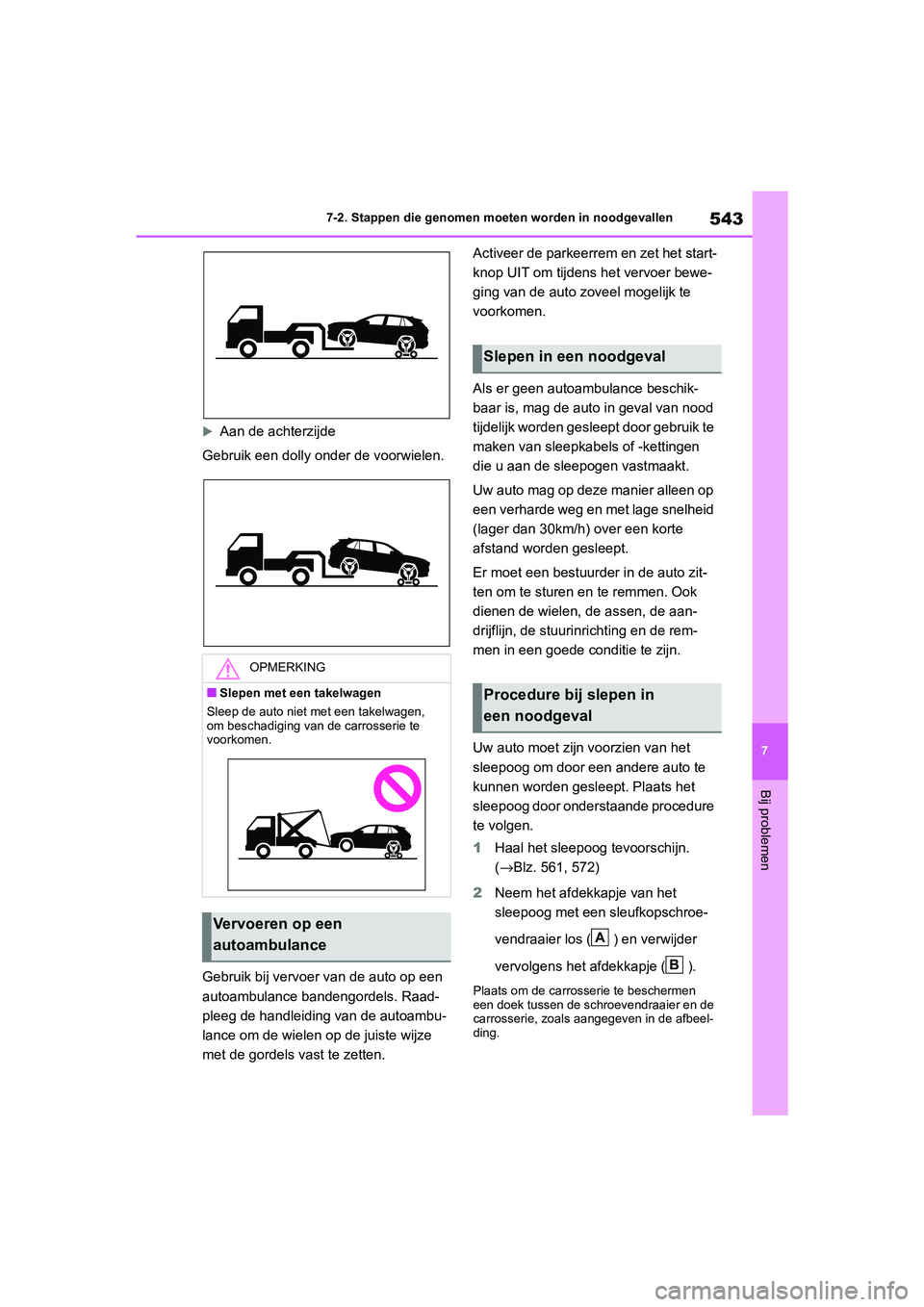

543
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Aan de achterzijde
Gebruik een dolly ond er de voorwielen.
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels va st te zetten. Activeer de parkeerrem en zet het start-
knop UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto
in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt.
Uw auto mag op deze manier alleen op
een verharde weg en met lage snelheid
(lager dan 30km/h) over een korte
afstand worden gesleept.
Er moet een bestuur der in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, d e assen, de aan-
drijflijn, de stuurinr ichting en de rem-
men in een goede conditie te zijn.
Uw auto moet zijn v oorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog door onderstaande procedure
te volgen.
1 Haal het sleepoog tevoorschijn.
(→Blz. 561, 572)
2 Neem het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier los ( ) en verwijder
vervolgens het afdekkapje ( ).
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
Vervoeren op een
autoambulance
Slepen in een noodgeval
Procedure bij slepen in
een noodgeval
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 543 Wednesday, October 9, 2019 11:15 AM

5447-2. Stappen die genomen moeten worden in noodgevallen

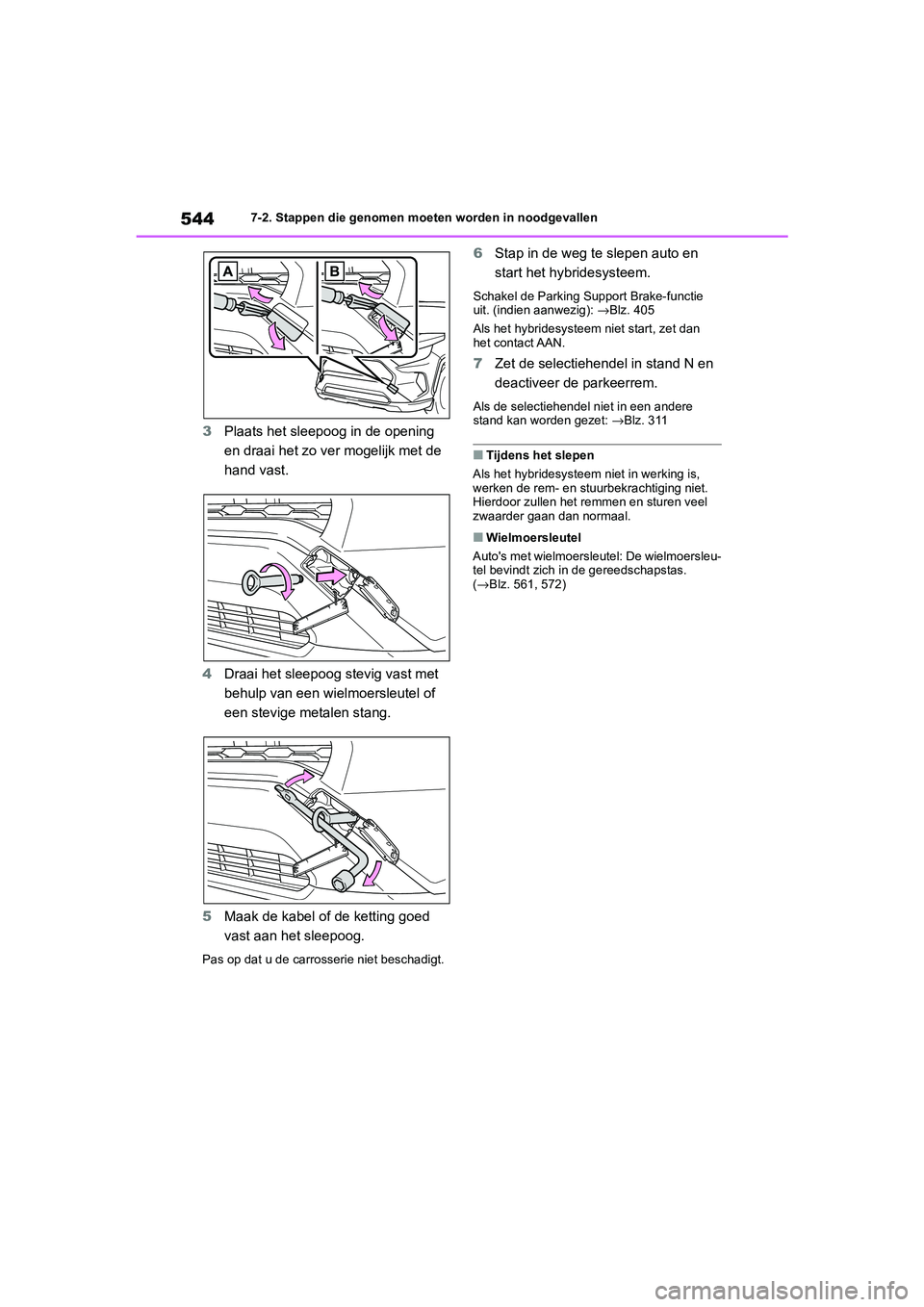

3Plaats het sleepoog in de opening
en draai het zo ve r mogelijk met de
hand vast.
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
6Stap in de weg te slepen auto en
start het hybridesysteem.
Schakel de Parking Support Brake-functie
uit. (indien aanwezig): →Blz. 405
Als het hybridesysteem niet start, zet dan
het contact AAN.
7 Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Als de selectiehendel niet in een andere
stand kan worden gezet: →Blz. 311
■Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel
zwaarder gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wielmoersleu-
tel bevindt zich in de gereedschapstas.
( → Blz. 561, 572)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 544 Wednesday, October 9, 2019 11:15 AM

545
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen


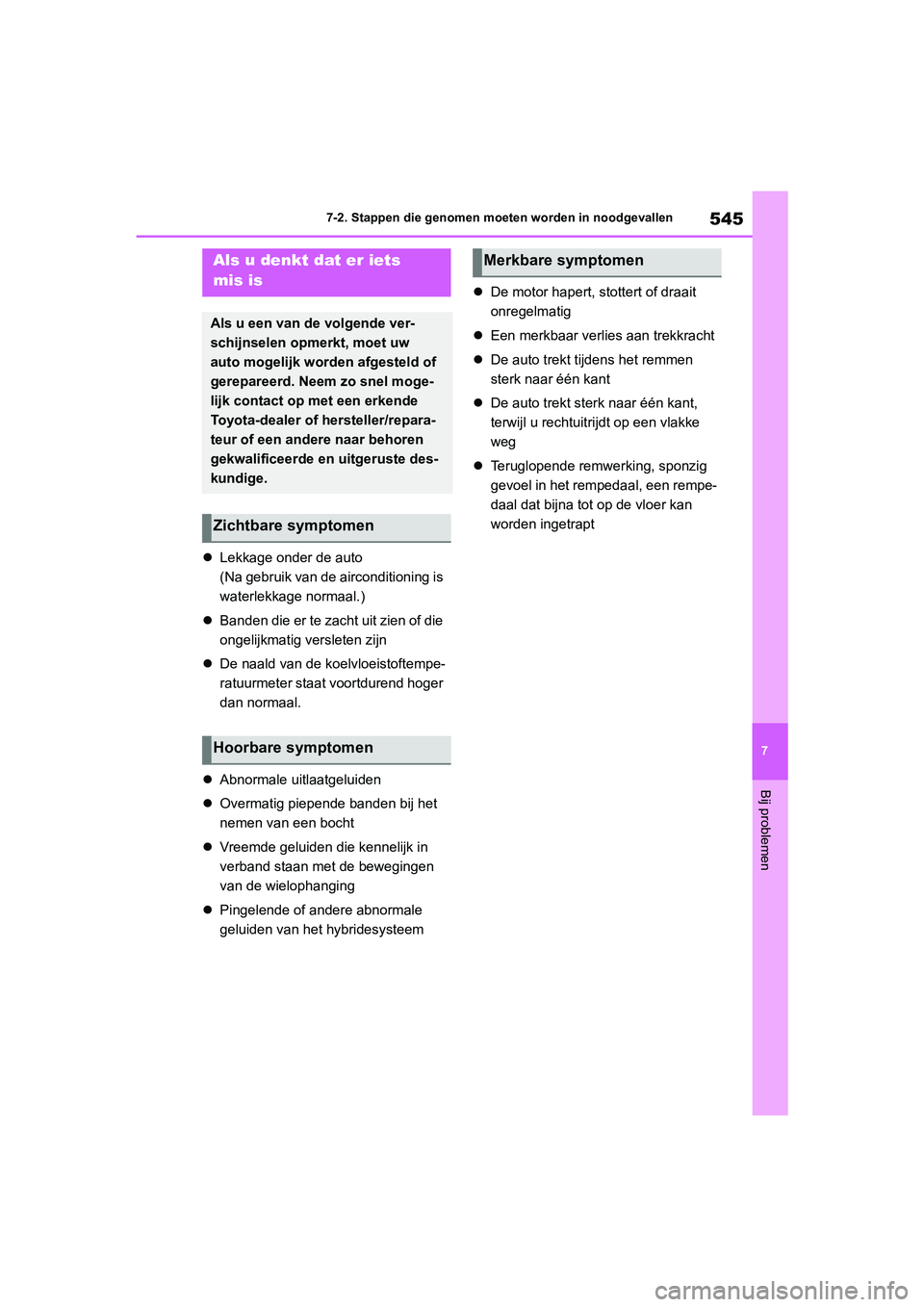

Lekkage onder de auto
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 De naald van de koelvloeistoftempe-
ratuurmeter staat voortdurend hoger
dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
 Pingelende of andere abnormale
geluiden van het hybridesysteem 
De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trekkracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetrapt
Als u denkt dat er iets
mis is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of h ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 545 Wednesday, October 9, 2019 11:15 AM

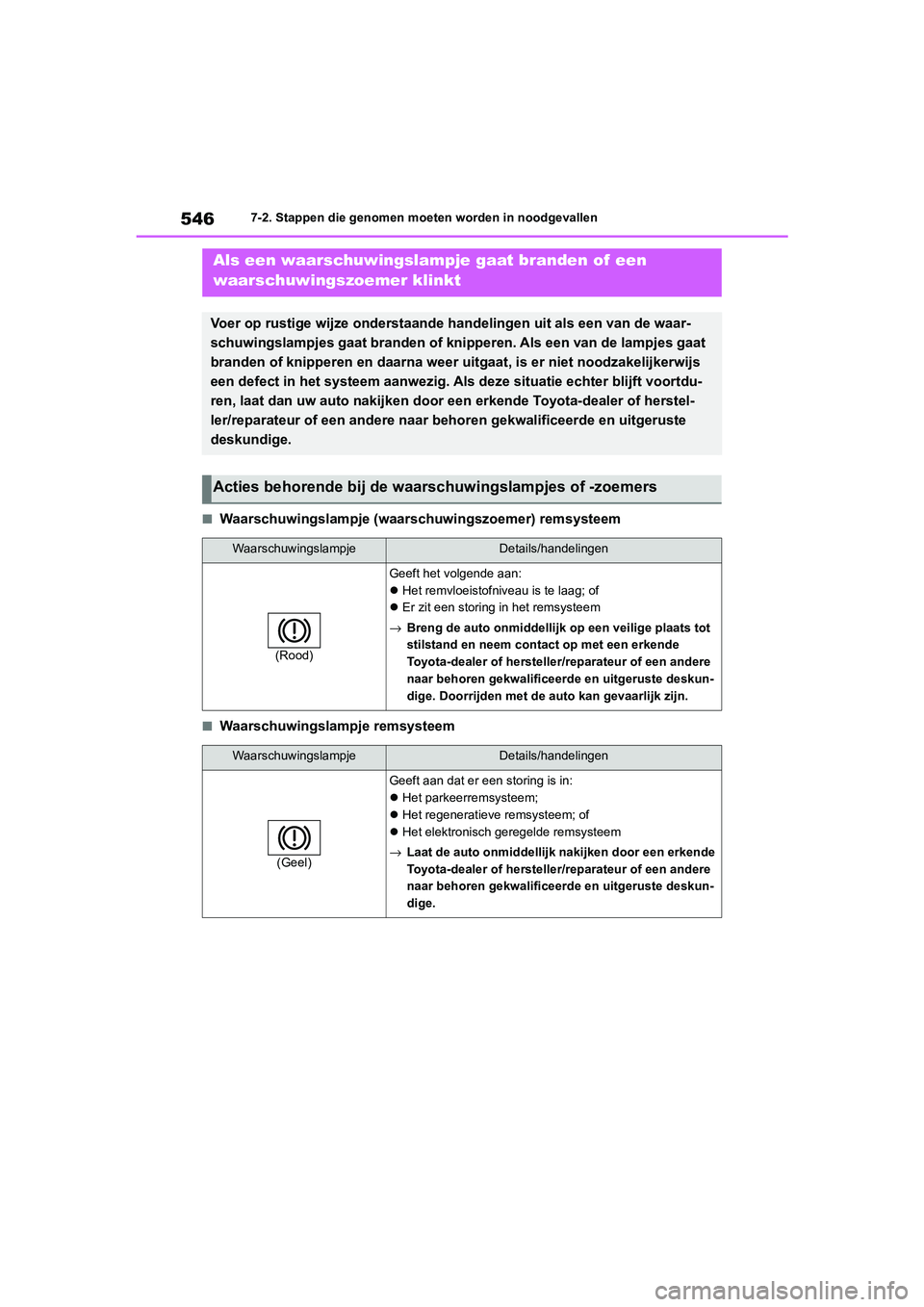

5467-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lamp jes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzak elijkerwijs
een defect in het systeem aanwezi g. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
 Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing is in:
Het parkeerremsysteem;
 Het regeneratieve remsysteem; of
 Het elektronisch geregelde remsysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 546 Wednesday, October 9, 2019 11:15 AM

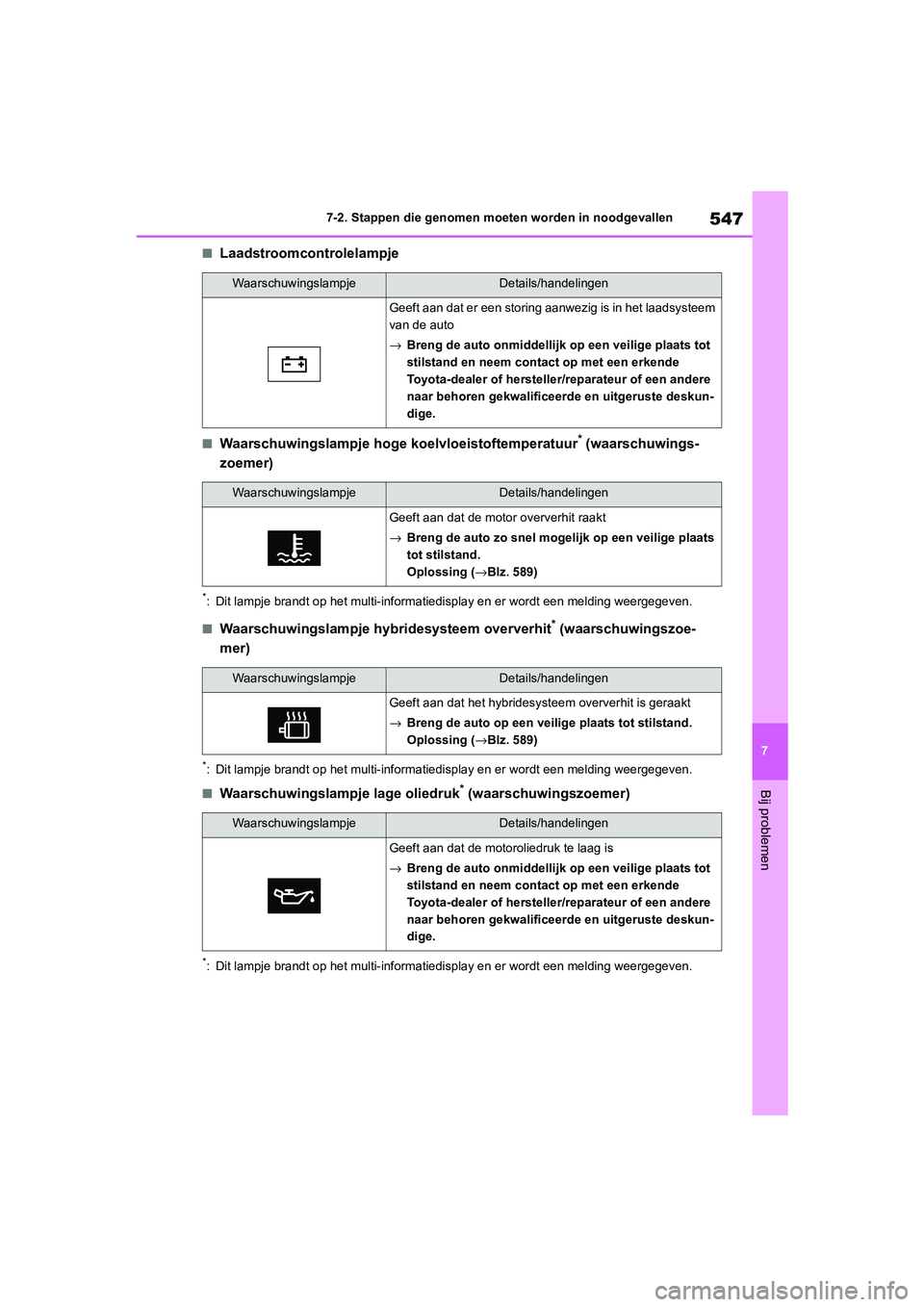

547
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Laadstroomcontrolelampje
■Waarschuwingslampje hoge
koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergegeven.
■Waarschuwingslampje hybridesysteem oververhit* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergegeven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto
→Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motor oververhit raakt
→Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand.
Oplossing ( →Blz. 589)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
→ Breng de auto op een veilige plaats tot stilstand.
Oplossing ( →Blz. 589)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 547 Wednesday, October 9, 2019 11:15 AM

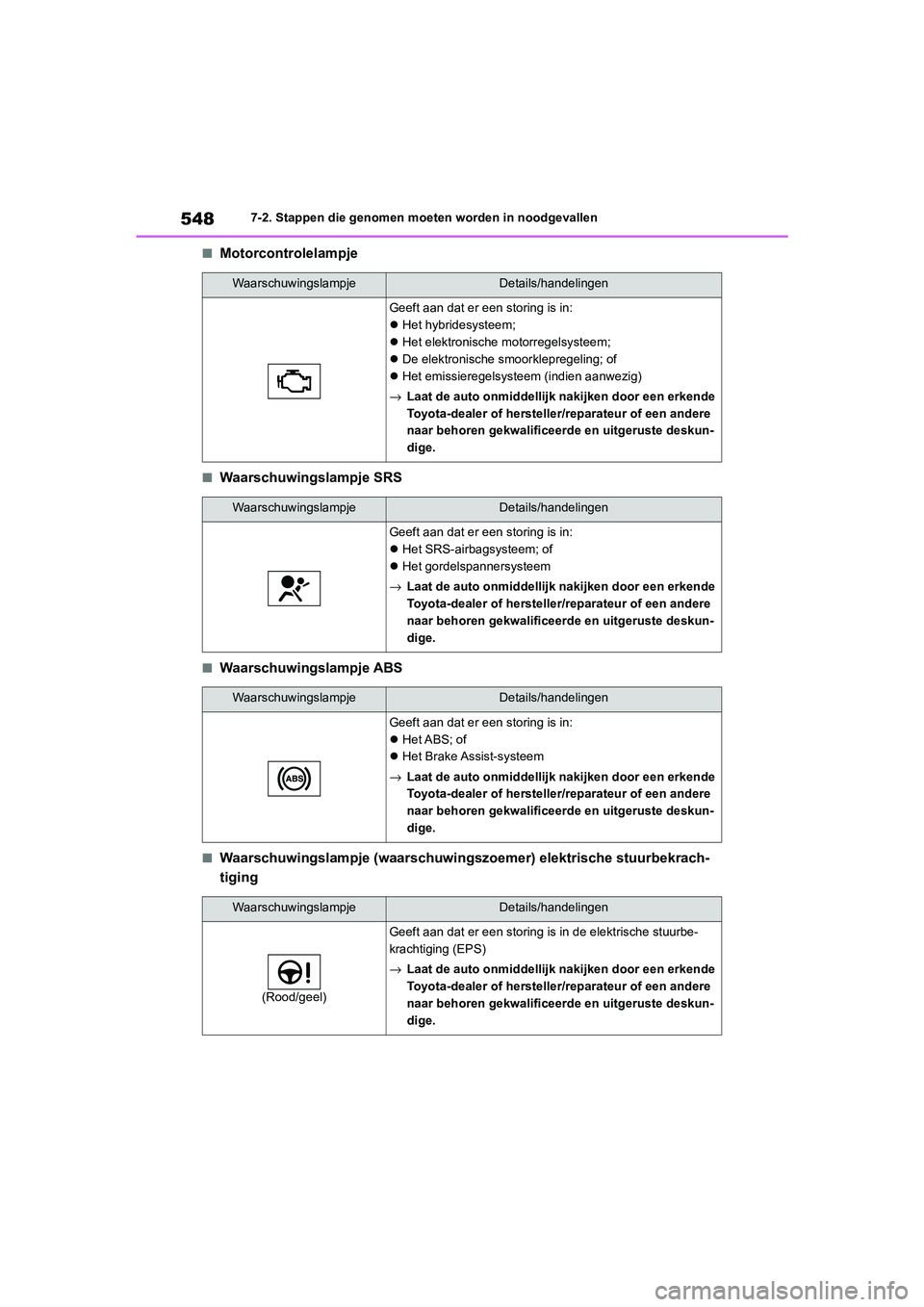

5487-2. Stappen die genomen moeten worden in noodgevallen
■Motorcontrolelampje
■Waarschuwingslampje SRS
■Waarschuwingslampje ABS
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbekrach-
tiging
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het hybridesysteem;
 Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling; of
 Het emissieregelsysteem (indien aanwezig)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
 Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
 Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
(Rood/geel)
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 548 Wednesday, October 9, 2019 11:15 AM

549
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

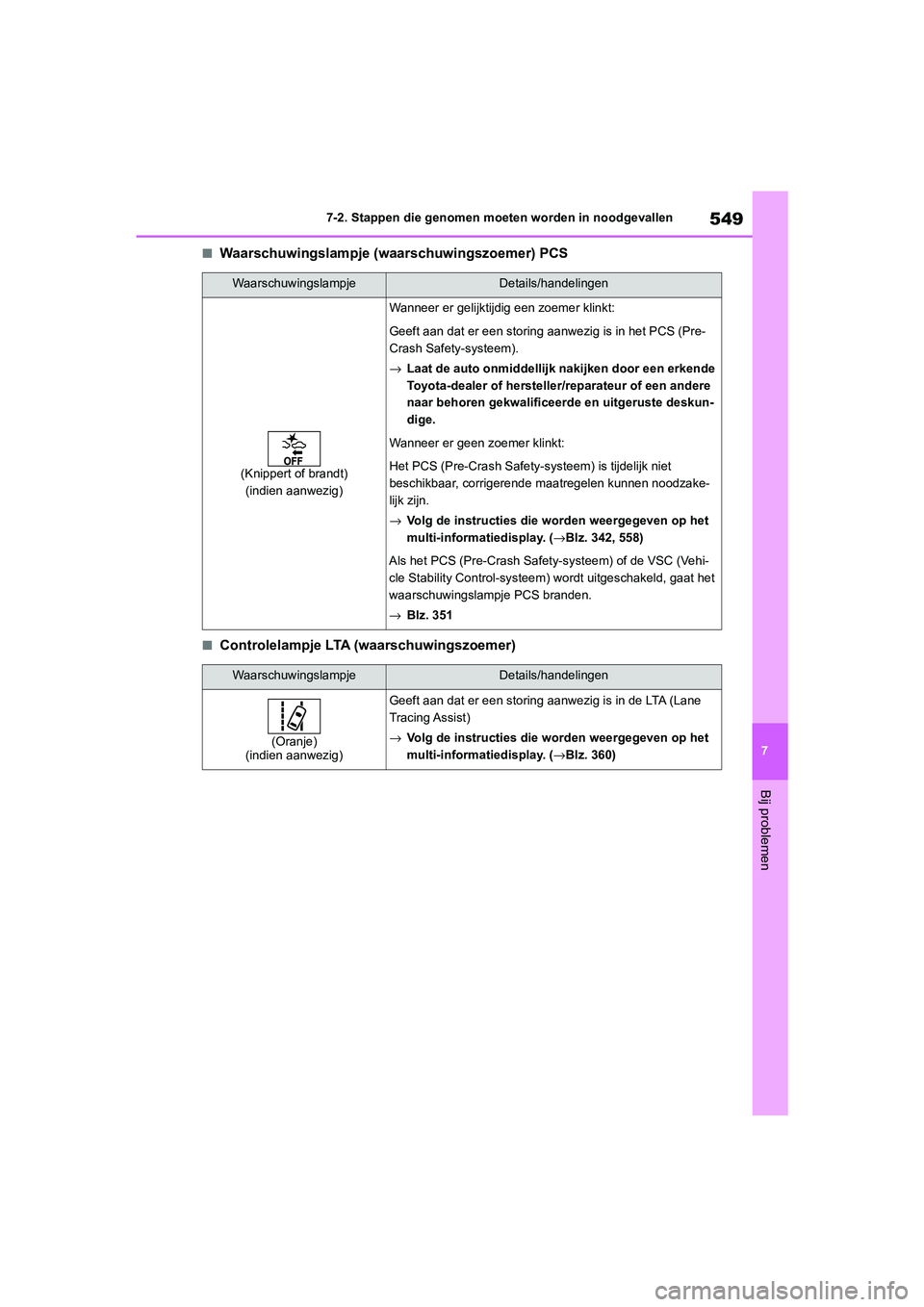

■Waarschuwingslampje (waarschuwingszoemer) PCS
■Controlelampje LTA (
waarschuwingszoemer)
WaarschuwingslampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety- systeem) is tijdelijk niet
beschikbaar, corrigerende maatregelen kunnen noodzake-
lijk zijn.
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 342, 558)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehi-
cle Stability Control-systeem) wordt uitgeschakeld, gaat het
waarschuwingslampje PCS branden.
→ Blz. 351
WaarschuwingslampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de LTA (Lane
Tracing Assist)
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 360)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 549 Wednesday, October 9, 2019 11:15 AM
