TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

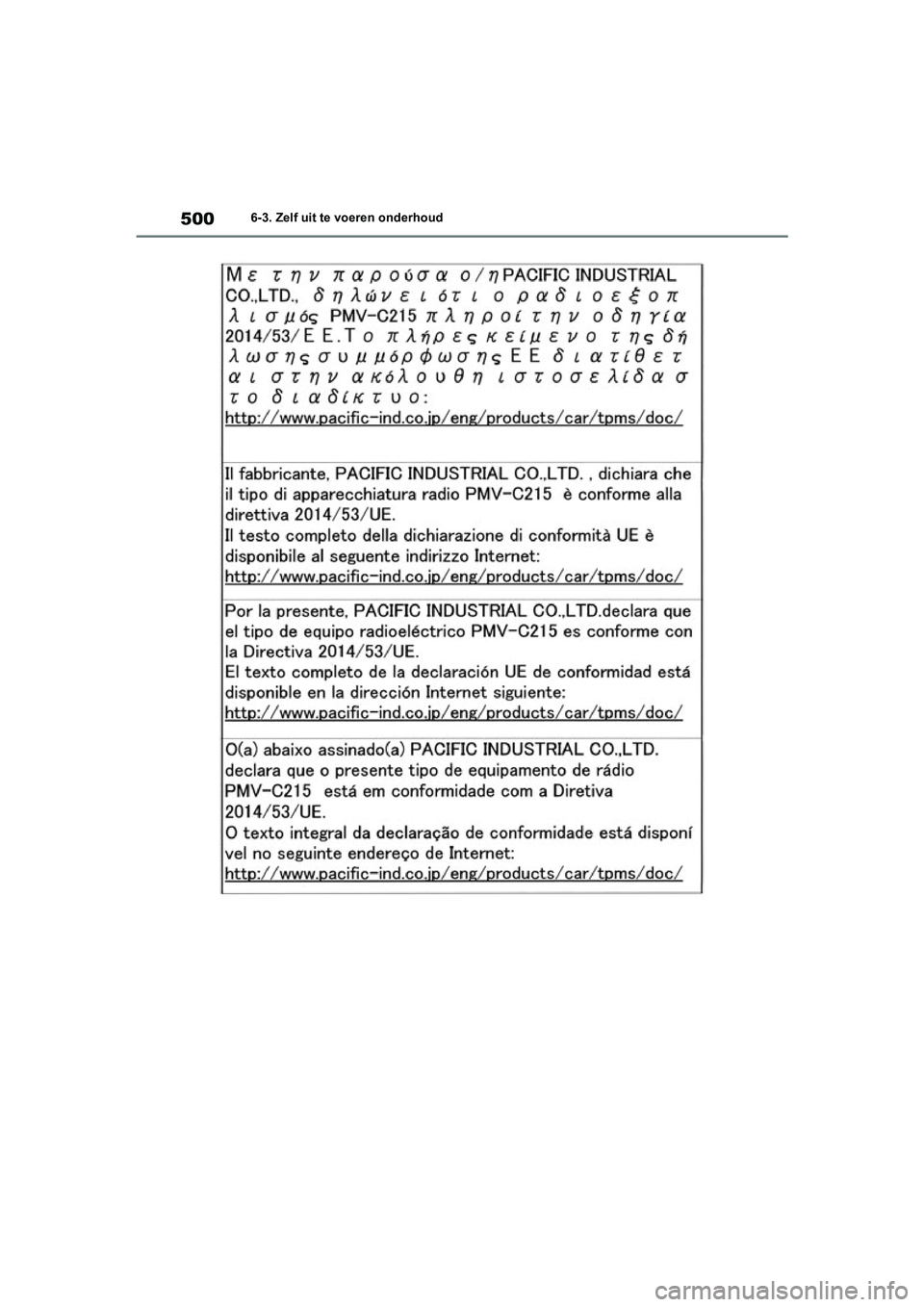

5006-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 500 Wednesday, October 9, 2019 11:15 AM

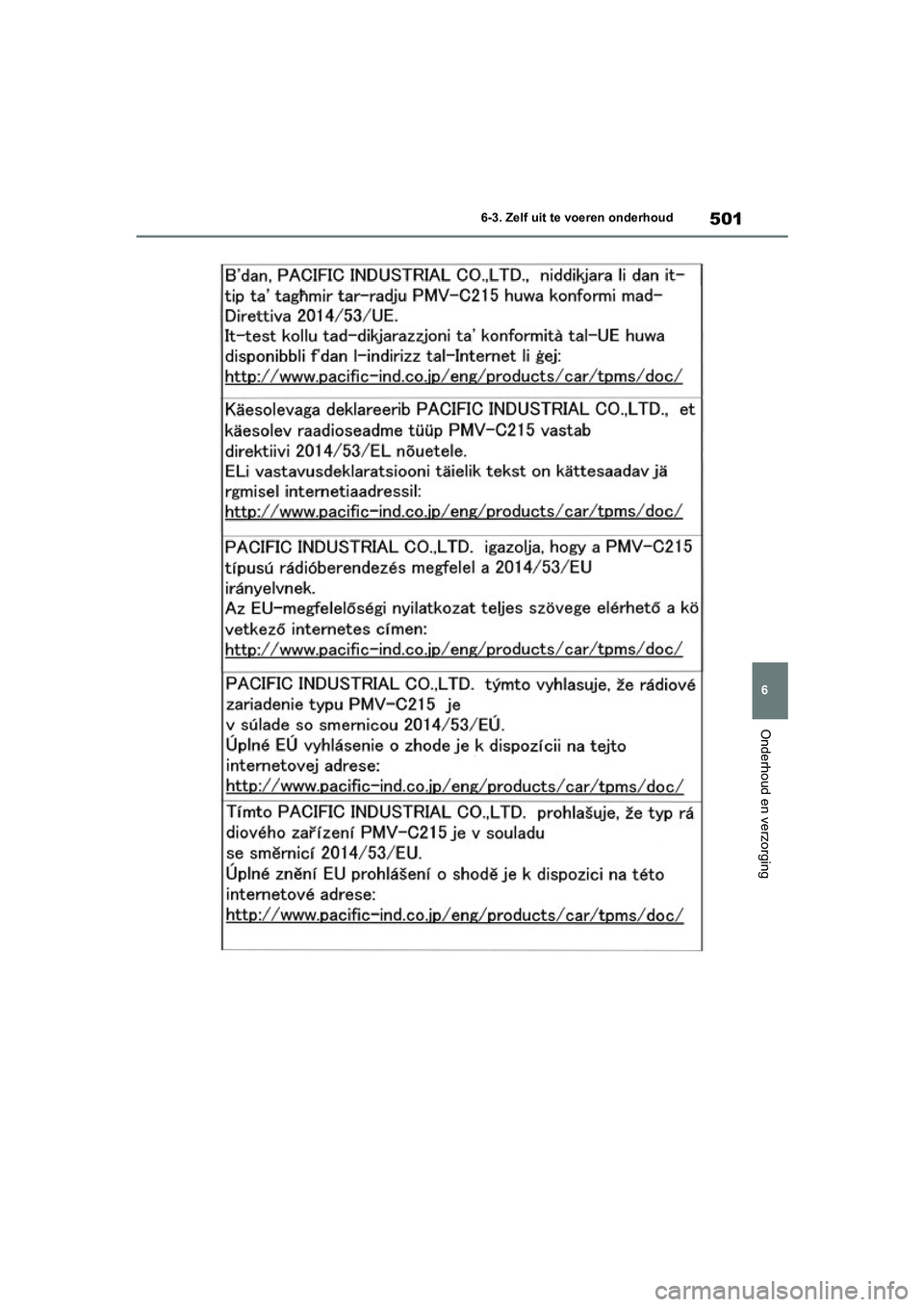

501
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 501 Wednesday, October 9, 2019 11:15 AM

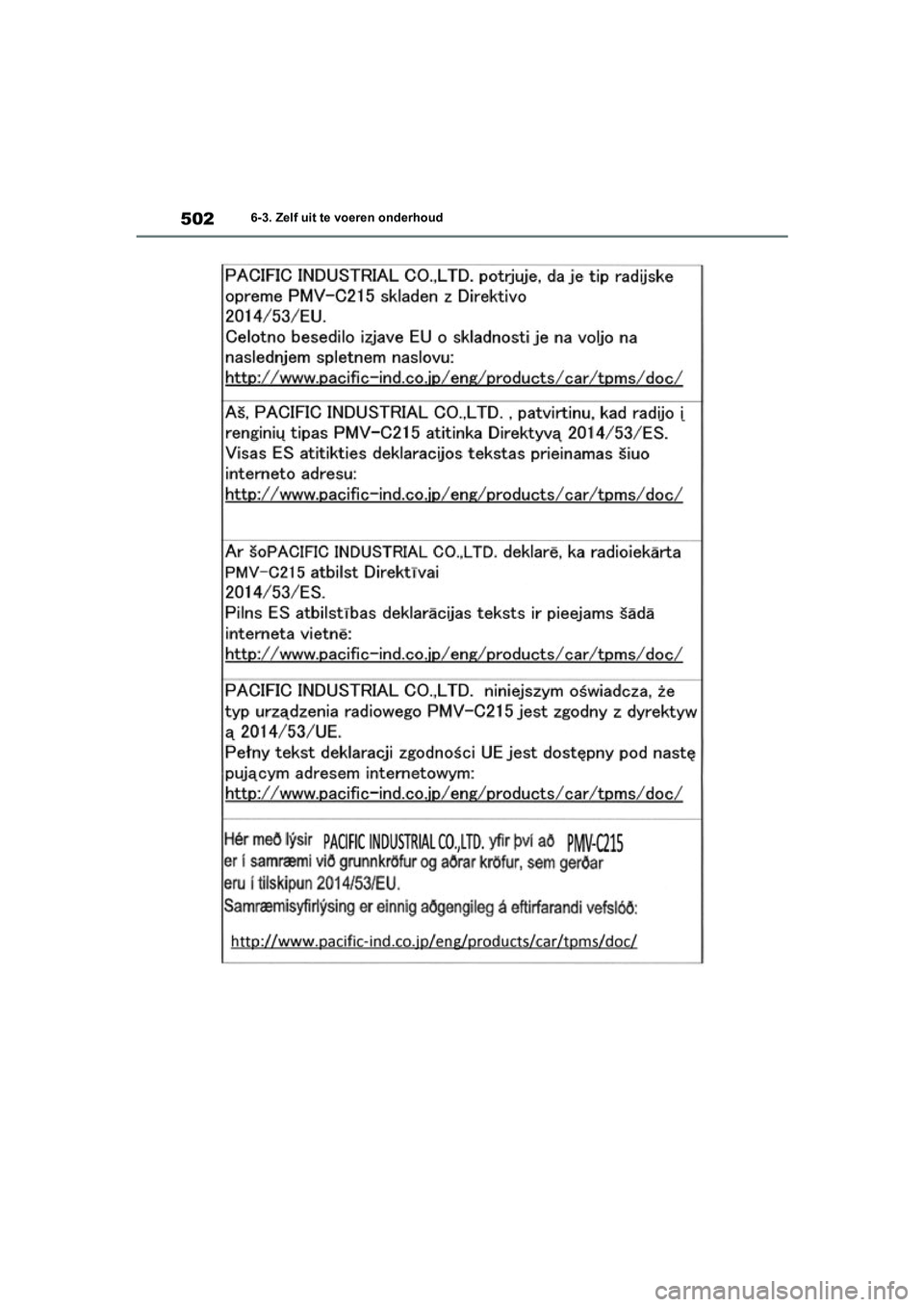

5026-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 502 Wednesday, October 9, 2019 11:15 AM

503
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 503 Wednesday, October 9, 2019 11:15 AM

5046-3. Zelf uit te voeren onderhoud

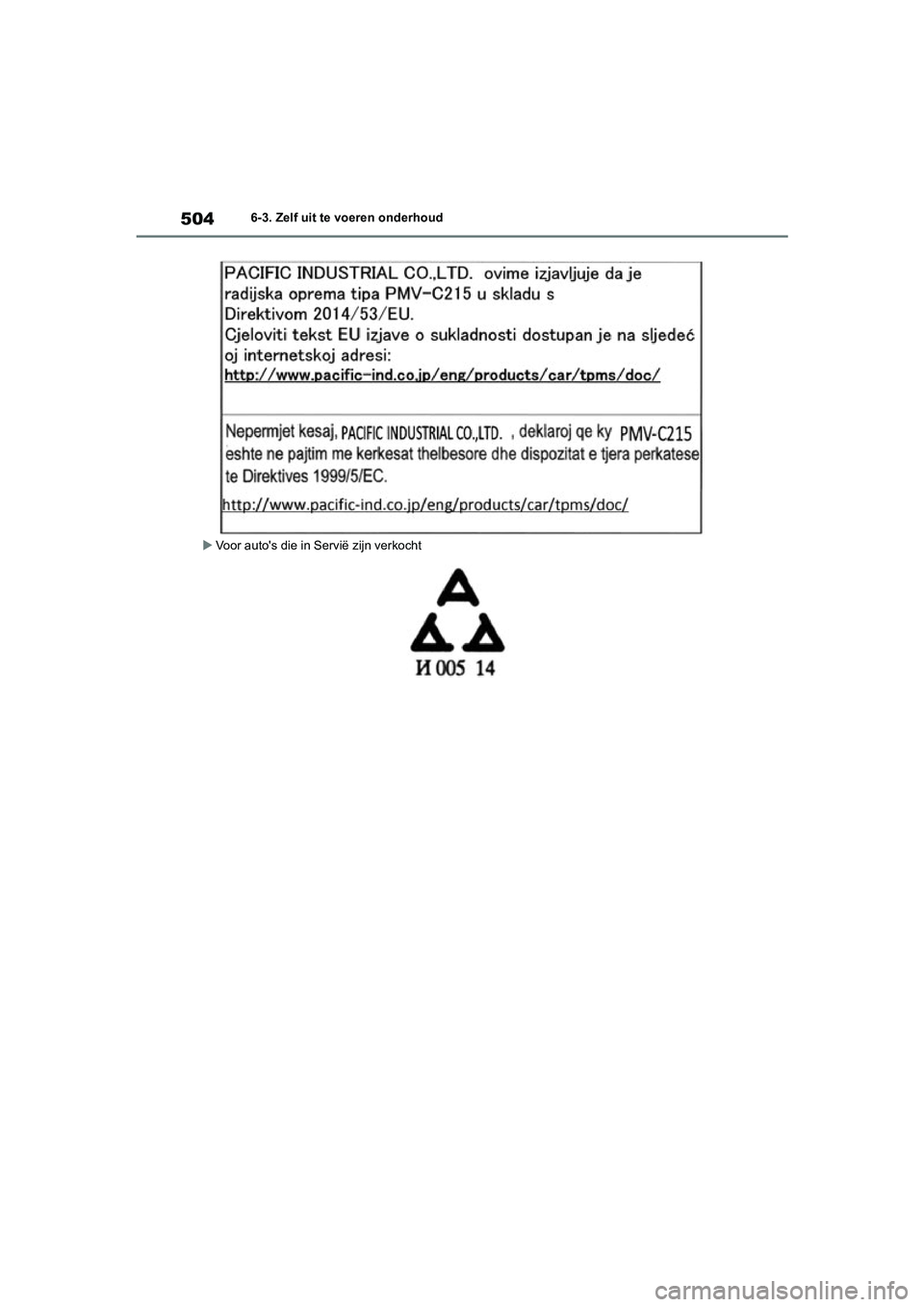

 Voor auto's die in Servië zijn verkocht
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 504 Wednesday, October 9, 2019 11:15 AM

505
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Voor auto's die in Oekraïne zijn verkocht
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseer d. Laat de identifi- catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. (
→Blz. 508)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren en
-zenders
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 505 Wednesday, October 9, 2019 11:15 AM

5066-3. Zelf uit te voeren onderhoud
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( →Blz. 508)
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2 Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 603)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er n iet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
De dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( →Blz. 497, 510)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 506 Wednesday, October 9, 2019 11:15 AM

507
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
5

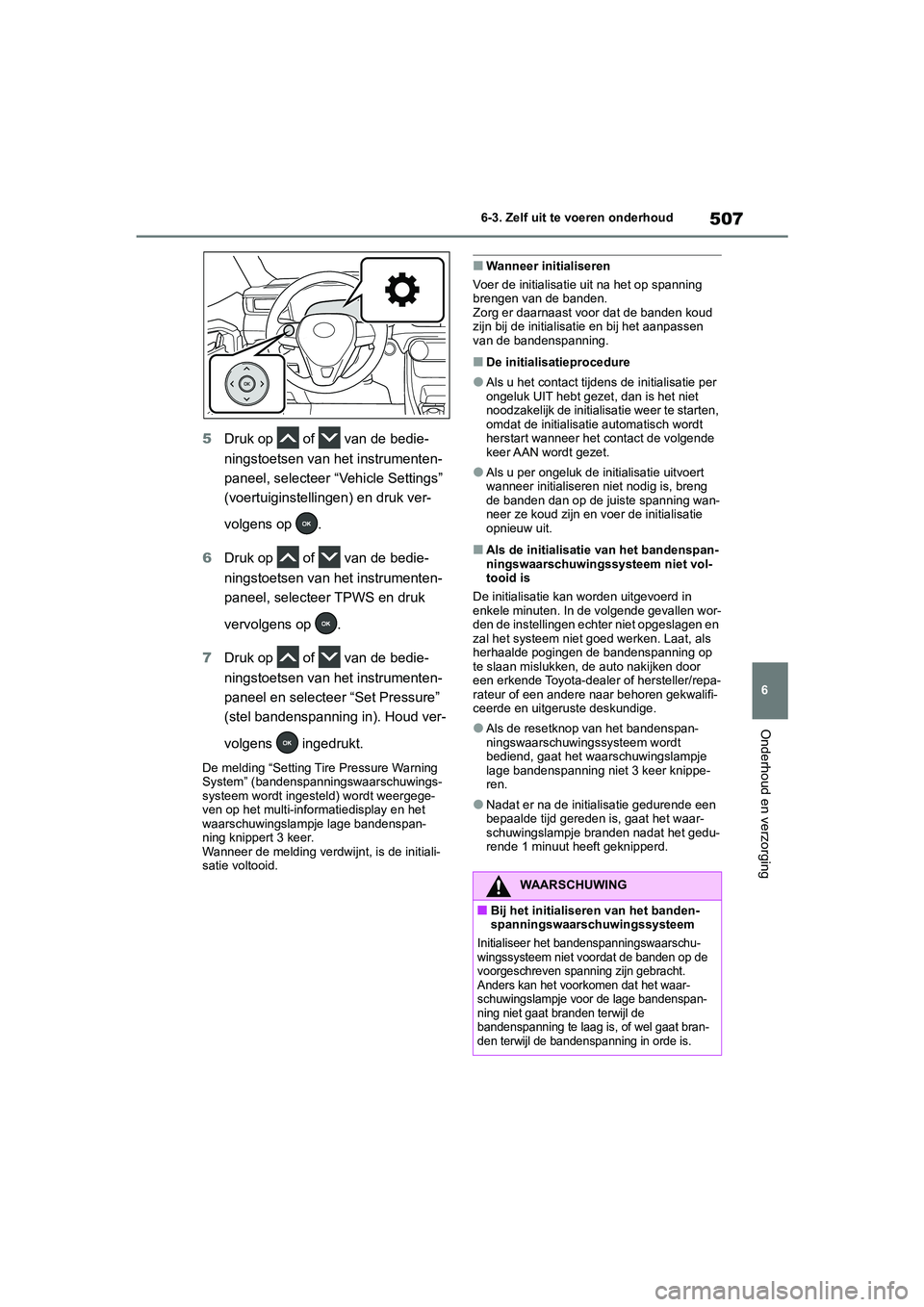

Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en druk ver-
volgens op .
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selectee r “Set Pressure”
(stel bandenspanning in). Houd ver-
volgens ingedrukt.
De melding “Setting Tire Pressure Warning
System” (bandenspanningswaarschuwings-
systeem wordt ingesteld) wordt weergege-
ven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
■Wanneer initialiseren
Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden koud
zijn bij de initialisatie en bij het aanpassen
van de bandenspanning.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
●Nadat er na de initialisatie gedurende een
bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedu-
rende 1 minuut heeft geknipperd.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaarschu-
wingssysteem niet voordat de banden op de
voorgeschreven spanning zijn gebracht.
Anders kan het voorkomen dat het waar-
schuwingslampje voor de lage bandenspan-
ning niet gaat branden terwijl de
bandenspanning te laag is, of wel gaat bran-
den terwijl de bandenspanning in orde is.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 507 Wednesday, October 9, 2019 11:15 AM

5086-3. Zelf uit te voeren onderhoud
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Naast de set
identificatiecodes van de sensoren van
het bandenspanningswaarschuwings-
systeem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede se t identificatieco-
des van de sens oren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller /reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden gere-
gistreerd. Als er 2 se ts identificatieco-
des zijn geregistreerd, kunnen beide
sets identificatiecodes worden geselec-
teerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Registreren van
identificatiecodesBandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→ Blz. 603)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 508 Wednesday, October 9, 2019 11:15 AM

509
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde
draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschil lende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 497, 510)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 509 Wednesday, October 9, 2019 11:15 AM
