TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

539
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

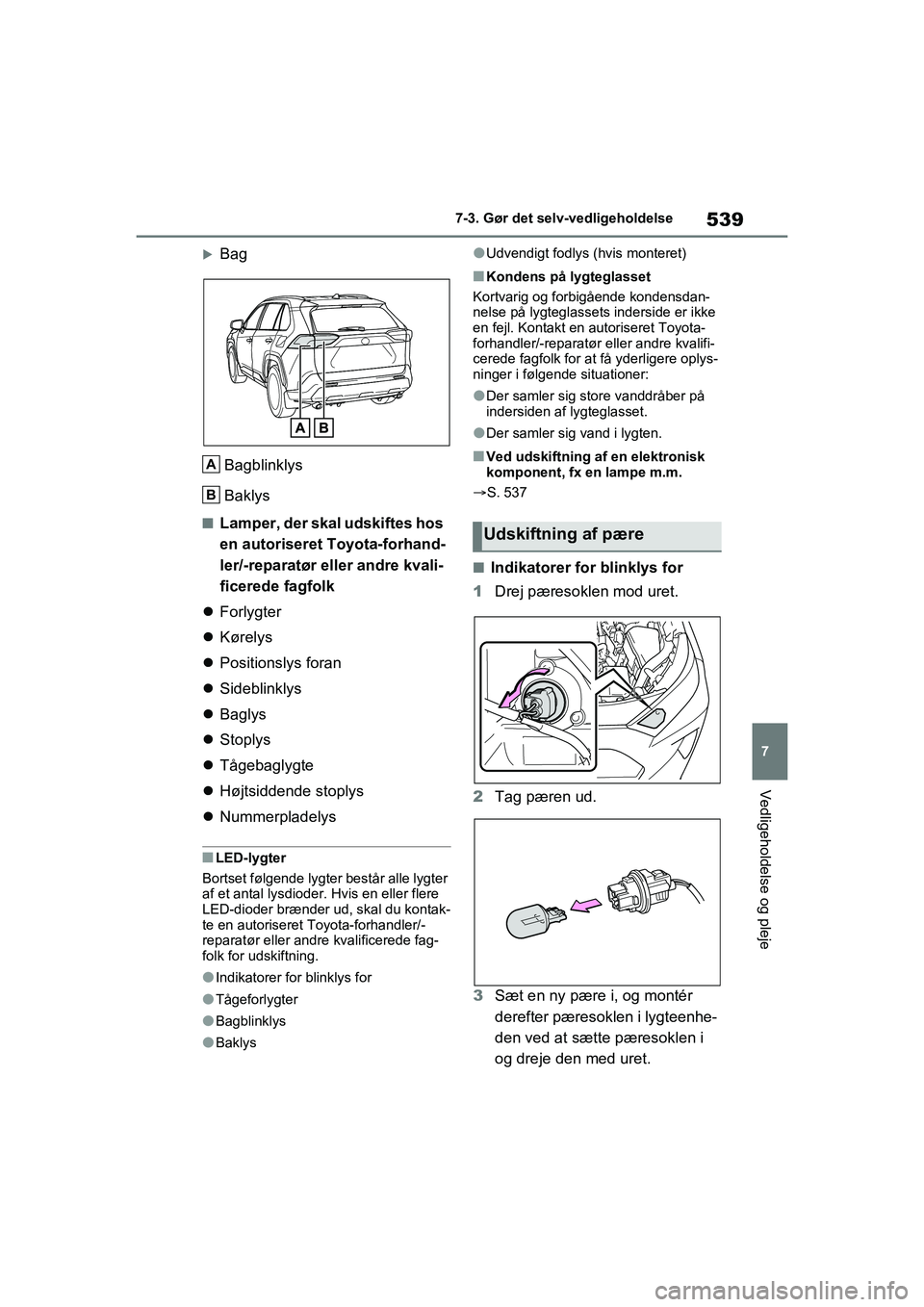

Bag
Bagblinklys
Baklys
nLamper, der skal udskiftes hos
en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvali-
ficerede fagfolk
 Forlygter
 Kørelys
 Positionslys foran
 Sideblinklys
 Baglys
 Stoplys
 Tågebaglygte
 Højtsiddende stoplys
 Nummerpladelys
nLED-lygter
Bortset følgende lygter består alle lygter
af et antal lysdioder. Hvis en eller flere
LED-dioder brænder ud, skal du kontak-
te en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fag-
folk for udskiftning.
lIndikatorer for blinklys for
lTågeforlygter
lBagblinklys
lBaklys
lUdvendigt fodlys (hvis monteret)
nKondens på lygteglasset
Kortvarig og forbigående kondensdan-
nelse på lygteglassets inderside er ikke
en fejl. Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk for at få yderligere oplys-
ninger i følgende situationer:
lDer samler sig store vanddråber på
indersiden af lygteglasset.
lDer samler sig vand i lygten.
nVed udskiftning af en elektronisk
komponent, fx en lampe m.m.
S. 537
nIndikatorer for blinklys for
1 Drej pæresoklen mod uret.
2 Tag pæren ud.
3 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
A
B
Udskiftning af pære
OM42E06DK.book Page 539 Thursday, February 18, 2021 5:07 PM

5407-3. Gør det selv-vedligeholdelse

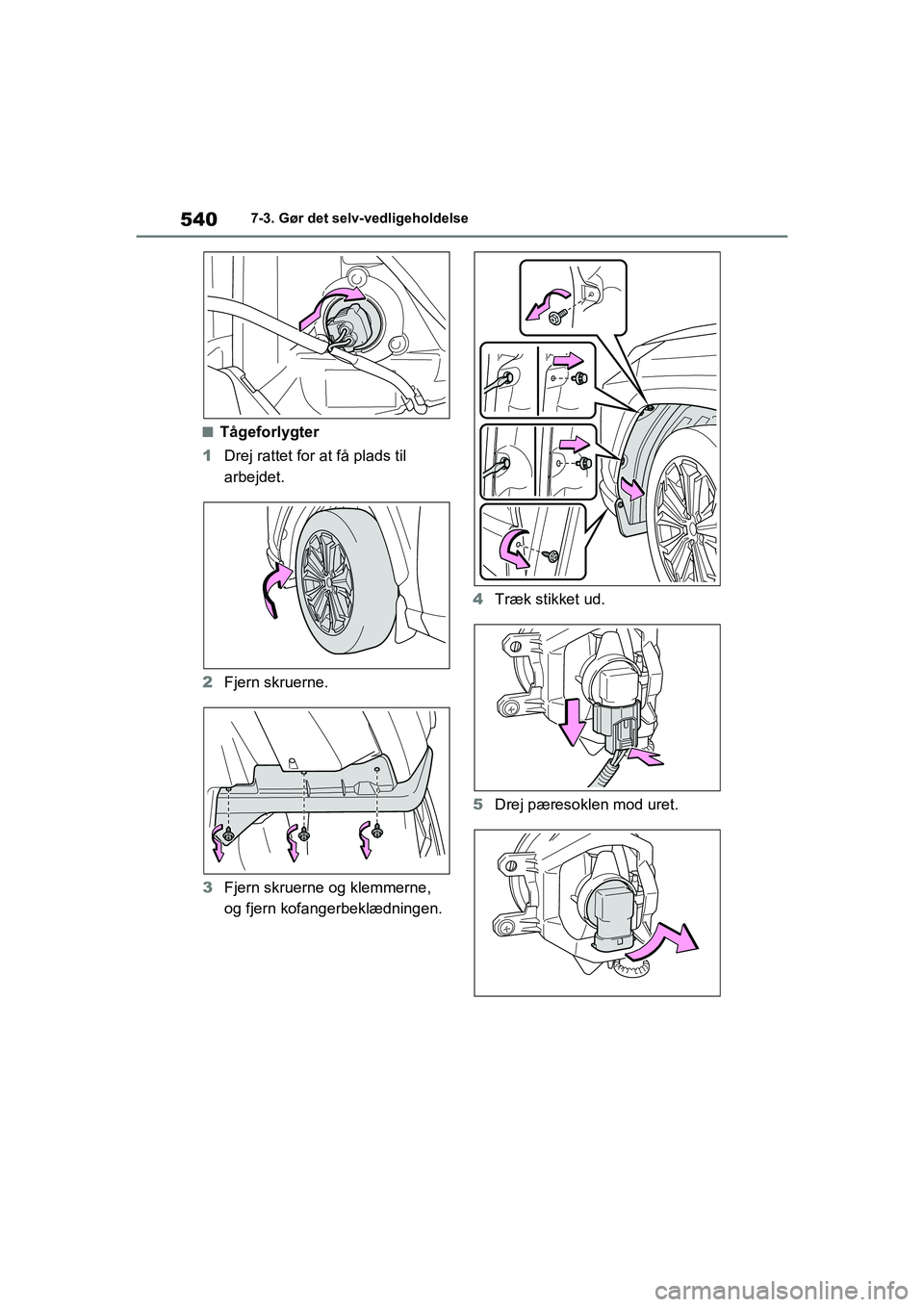

nTågeforlygter
1 Drej rattet for at få plads til
arbejdet.
2 Fjern skruerne.
3 Fjern skruerne og klemmerne,
og fjern kofangerbeklædningen. 4
Træk stikket ud.
5 Drej pæresoklen mod uret.
OM42E06DK.book Page 540 Thursday, February 18, 2021 5:07 PM

541
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

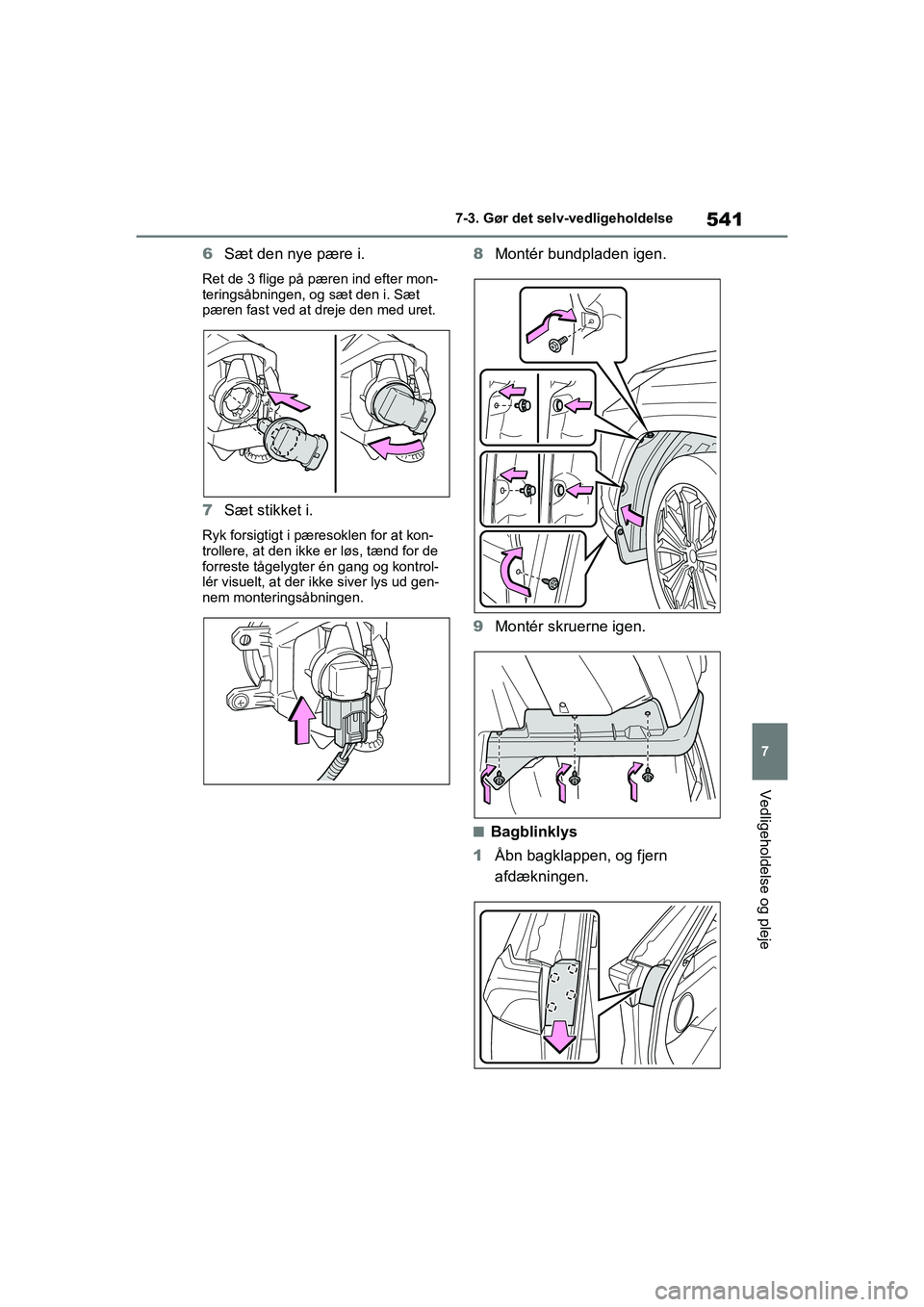

6
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter mon-
teringsåbningen, og sæt den i. Sæt
pæren fast ved at dreje den med uret.
7Sæt stikket i.
Ryk forsigtigt i pæresoklen for at kon-
trollere, at den ikke er løs, tænd for de
forreste tågelygter én gang og kontrol-
lér visuelt, at der ikke siver lys ud gen-
nem monteringsåbningen.
8Montér bundpladen igen.
9 Montér skruerne igen.
nBagblinklys
1 Åbn bagklappen, og fjern
afdækningen.
OM42E06DK.book Page 541 Thursday, February 18, 2021 5:07 PM

5427-3. Gør det selv-vedligeholdelse

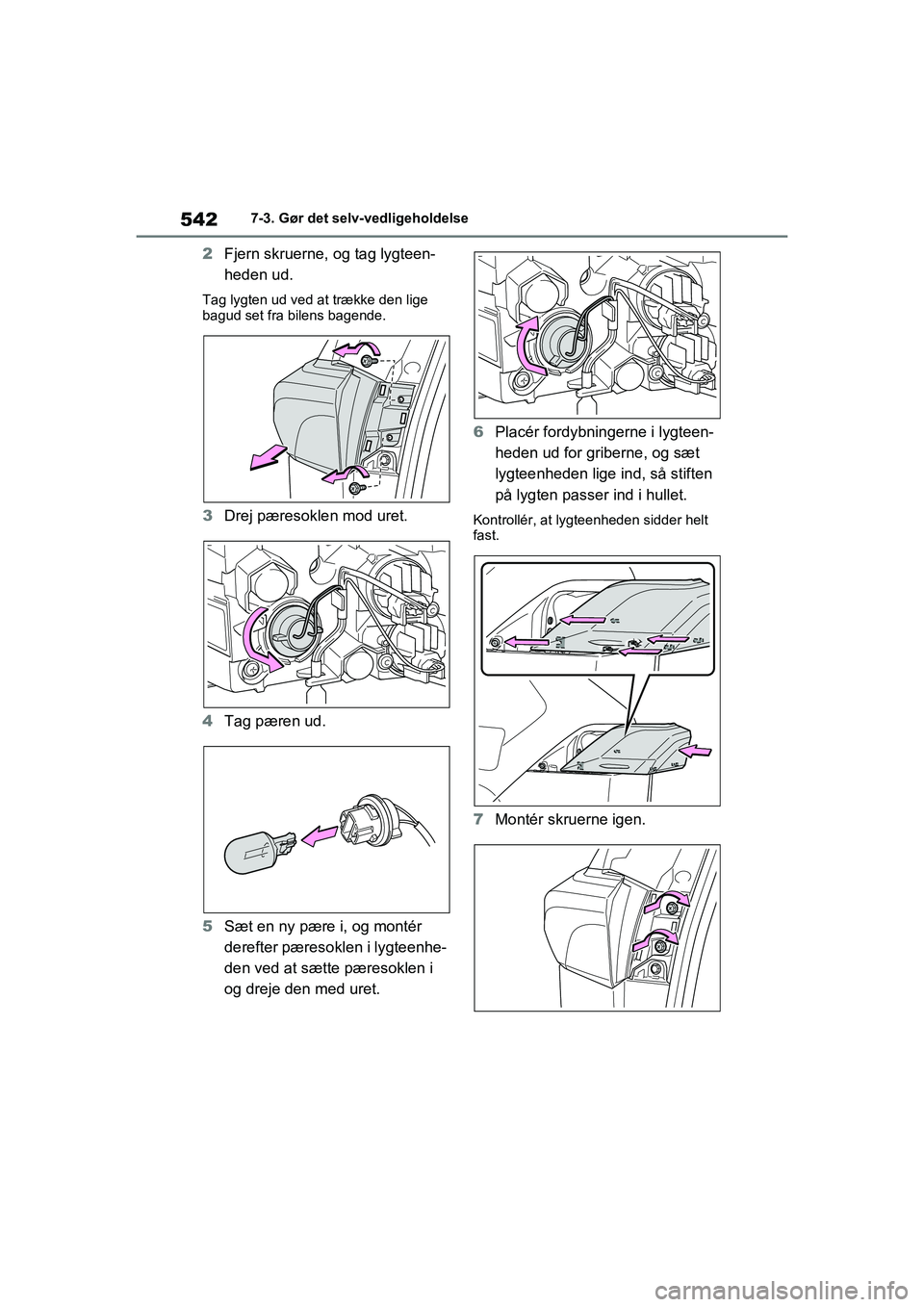

2Fjern skruerne, og tag lygteen-
heden ud.
Tag lygten ud ved at trække den lige
bagud set fra bilens bagende.
3Drej pæresoklen mod uret.
4 Tag pæren ud.
5 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret. 6
Placér fordybningerne i lygteen-
heden ud for griberne, og sæt
lygteenheden lige ind, så stiften
på lygten passer ind i hullet. Kontrollér, at lygteenheden sidder helt
fast.
7Montér skruerne igen.
OM42E06DK.book Page 542 Thursday, February 18, 2021 5:07 PM

543
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

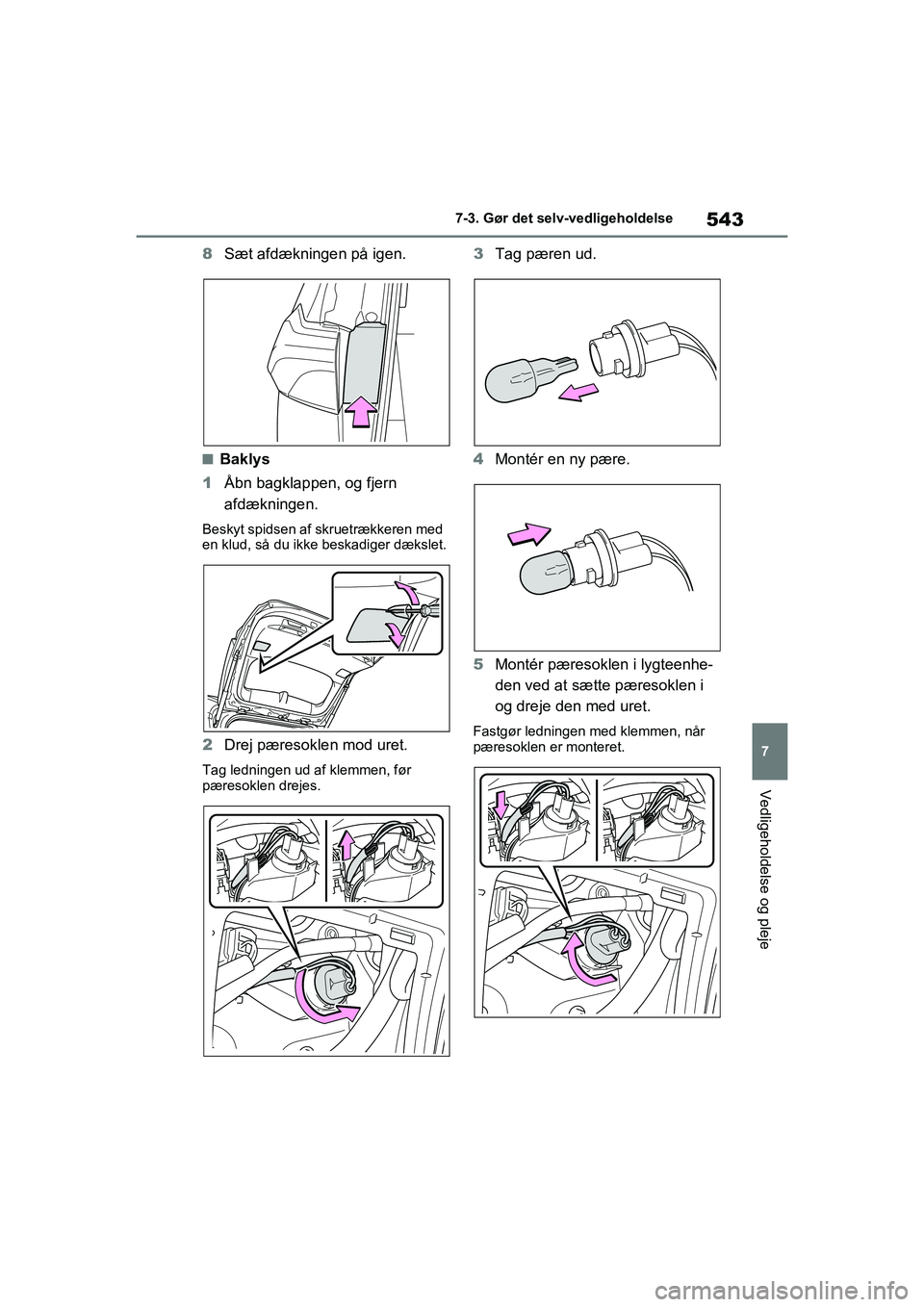

8
Sæt afdækningen på igen.
nBaklys
1 Åbn bagklappen, og fjern
afdækningen.
Beskyt spidsen af skruetrækkeren med
en klud, så du ikke beskadiger dækslet.
2Drej pæresoklen mod uret.
Tag ledningen ud af klemmen, før
pæresoklen drejes.
3Tag pæren ud.
4 Montér en ny pære.
5 Montér pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
Fastgør ledningen med klemmen, når
pæresoklen er monteret.
OM42E06DK.book Page 543 Thursday, February 18, 2021 5:07 PM

5447-3. Gør det selv-vedligeholdelse

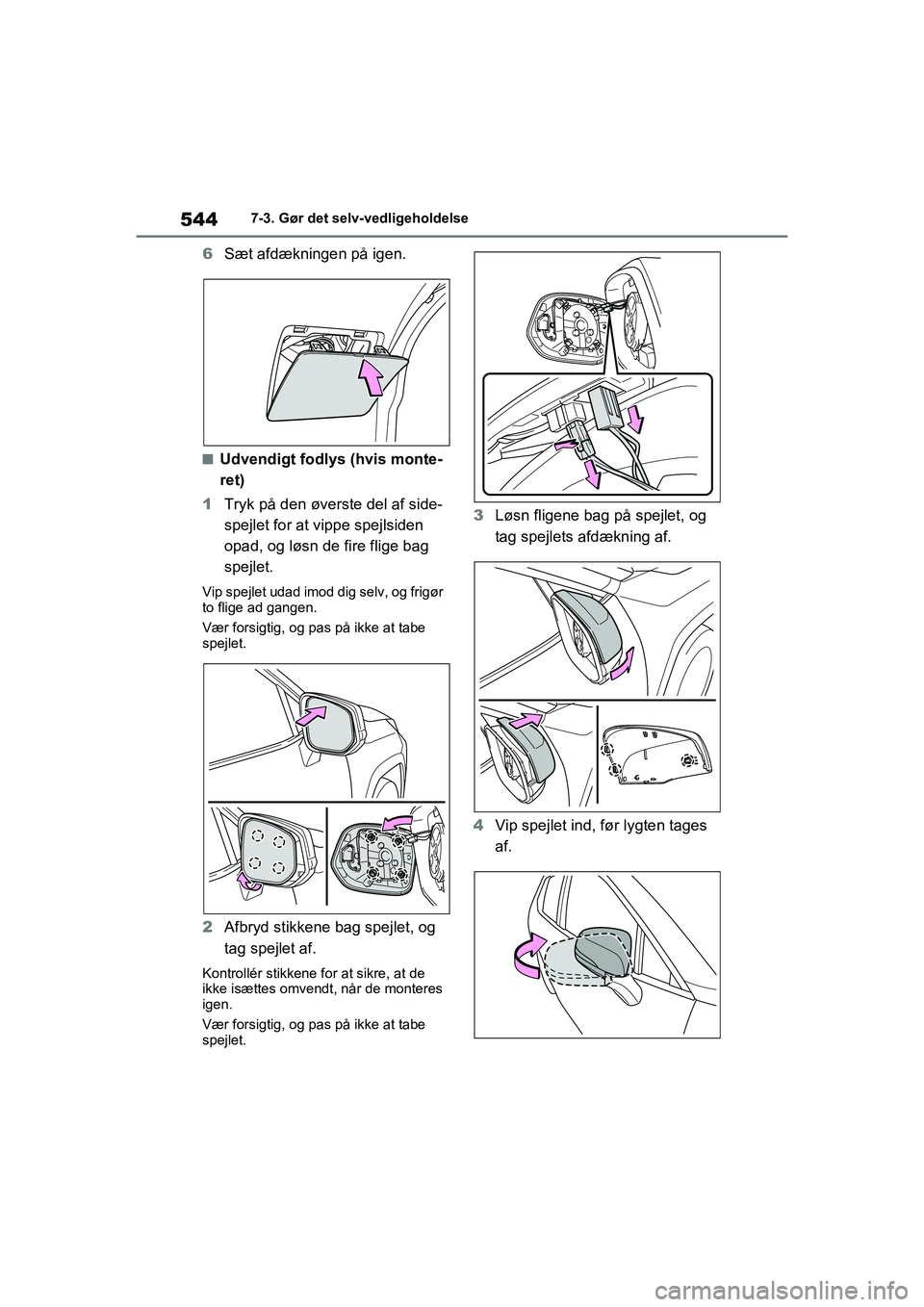

6Sæt afdækningen på igen.
nUdvendigt fodlys (hvis monte-
ret)
1 Tryk på den øverste del af side-
spejlet for at vippe spejlsiden
opad, og løsn de fire flige bag
spejlet.
Vip spejlet udad imod dig selv, og frigør
to flige ad gangen.
Vær forsigtig, og pas på ikke at tabe
spejlet.
2Afbryd stikkene bag spejlet, og
tag spejlet af.
Kontrollér stikkene fo r at sikre, at de
ikke isættes omvendt, når de monteres
igen.
Vær forsigtig, og pas på ikke at tabe
spejlet.
3 Løsn fligene bag på spejlet, og
tag spejlets afdækning af.
4 Vip spejlet ind, før lygten tages
af.
OM42E06DK.book Page 544 Thursday, February 18, 2021 5:07 PM

545
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

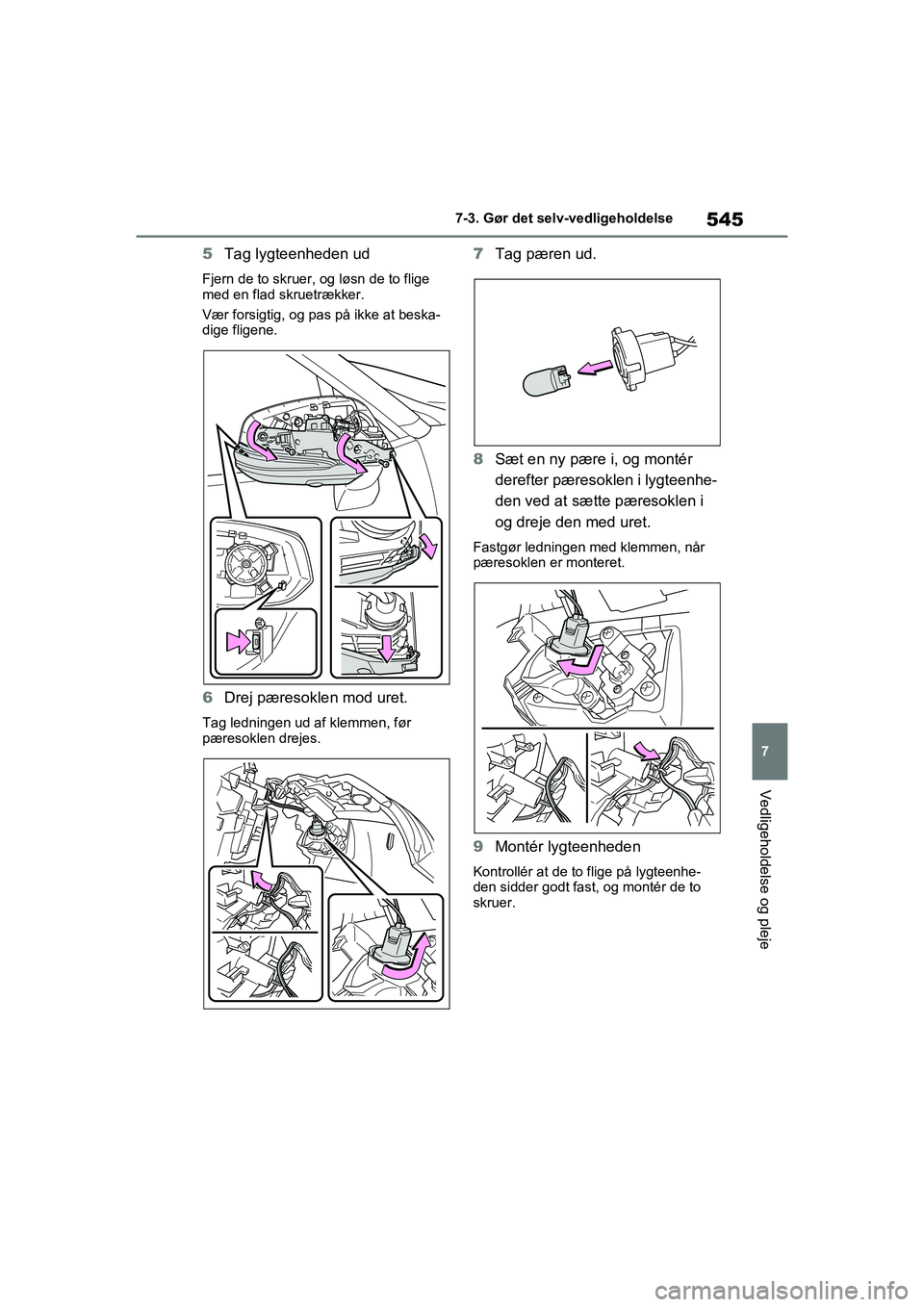

5
Tag lygteenheden ud
Fjern de to skruer, og løsn de to flige
med en flad skruetrækker.
Vær forsigtig, og pas på ikke at beska-
dige fligene.
6Drej pæresoklen mod uret.
Tag ledningen ud af klemmen, før
pæresoklen drejes.
7Tag pæren ud.
8 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
Fastgør ledningen med klemmen, når
pæresoklen er monteret.
9Montér lygteenheden
Kontrollér at de to flige på lygteenhe-
den sidder godt fast, og montér de to
skruer.
OM42E06DK.book Page 545 Thursday, February 18, 2021 5:07 PM

5467-3. Gør det selv-vedligeholdelse

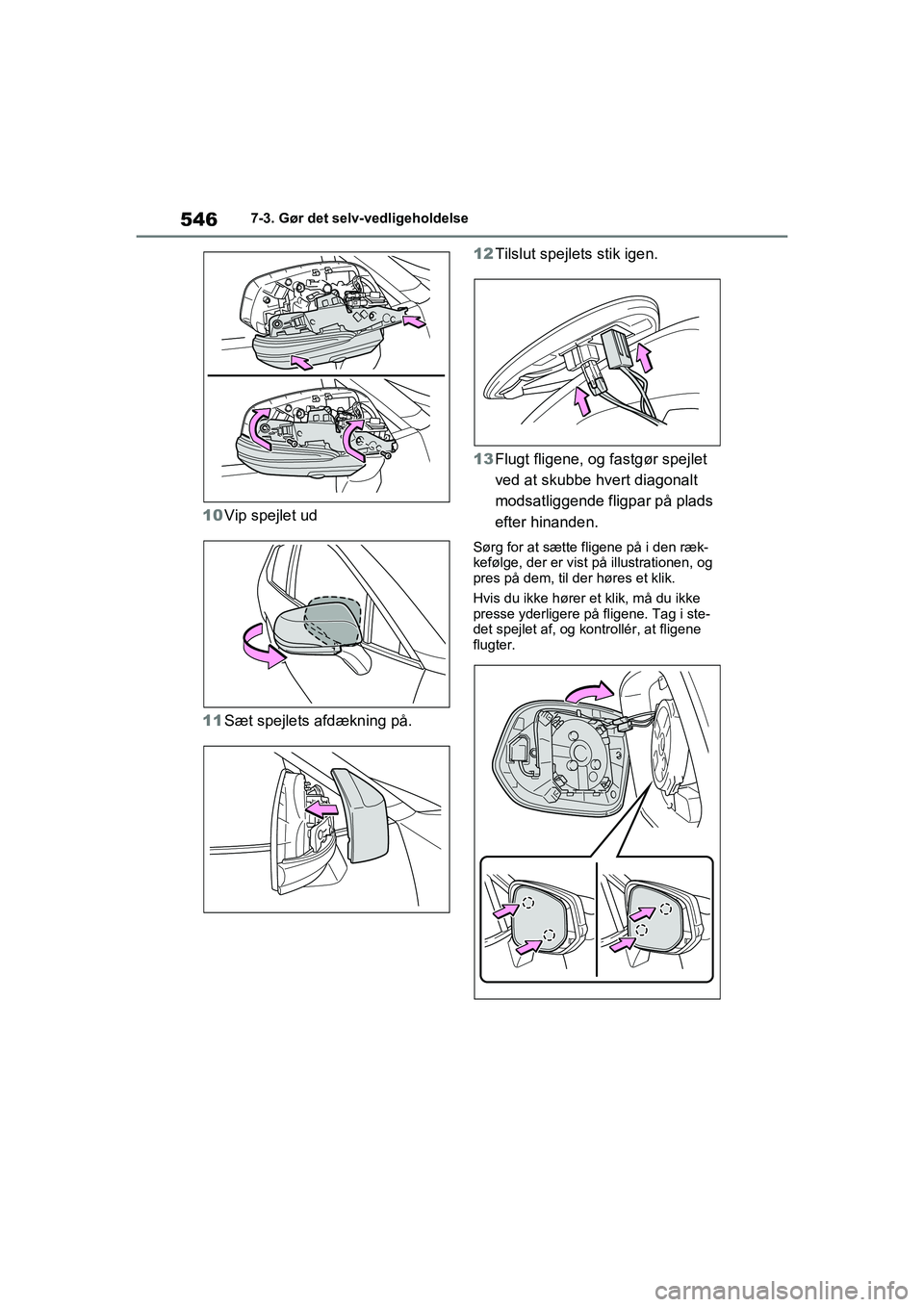

10Vip spejlet ud
11 Sæt spejlets afdækning på. 12
Tilslut spejlets stik igen.
13 Flugt fligene, og fastgør spejlet
ved at skubbe hvert diagonalt
modsatliggende fligpar på plads
efter hinanden.
Sørg for at sætte fligene på i den ræk-
kefølge, der er vist på illustrationen, og
pres på dem, til der høres et klik.
Hvis du ikke hører et klik, må du ikke
presse yderligere på fligene. Tag i ste-
det spejlet af, og kontrollér, at fligene
flugter.
OM42E06DK.book Page 546 Thursday, February 18, 2021 5:07 PM

547
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

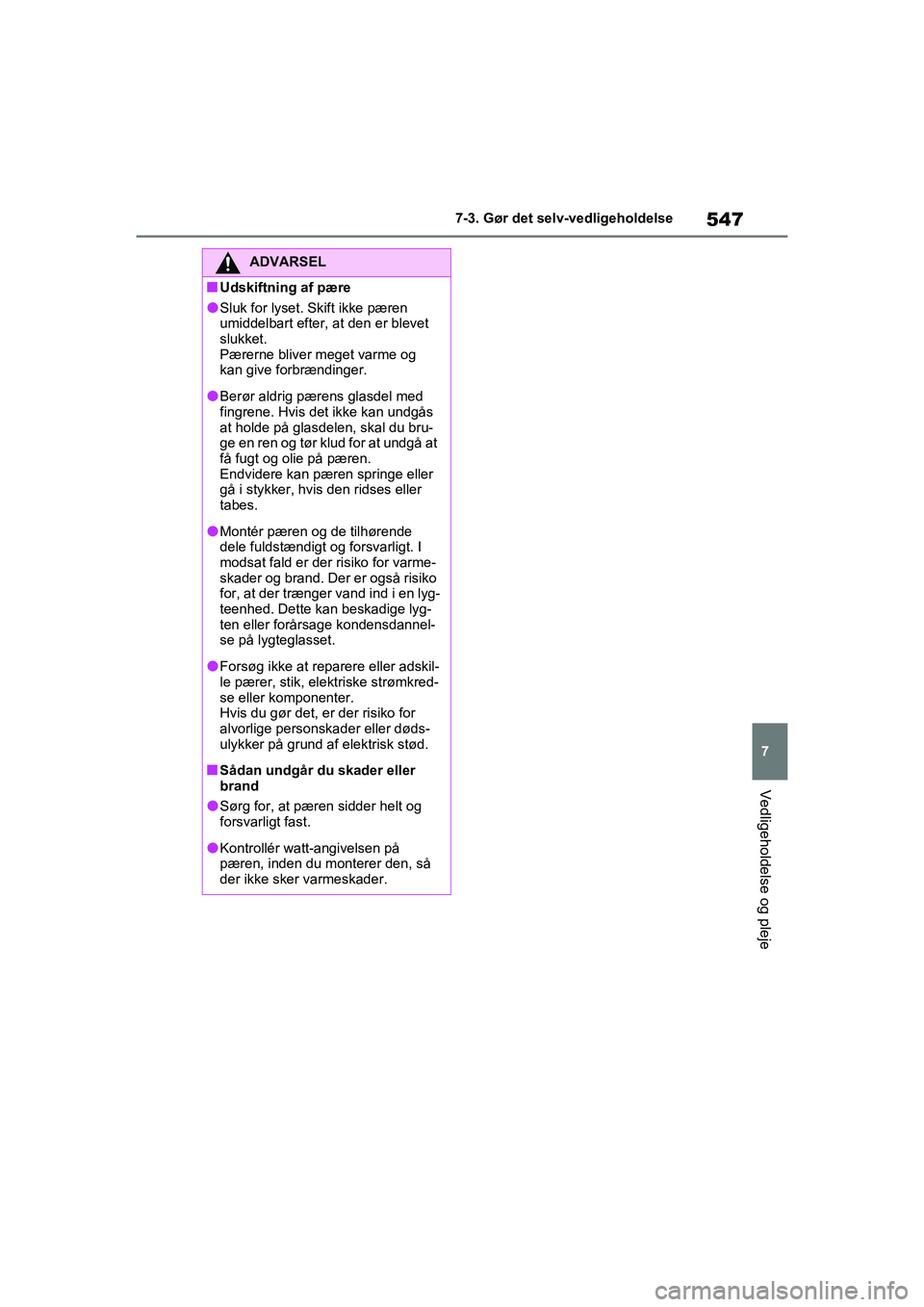

ADVARSEL
nUdskiftning af pære
lSluk for lyset. Skift ikke pæren
umiddelbart efter, at den er blevet
slukket.
Pærerne bliver meget varme og
kan give forbrændinger.
lBerør aldrig pærens glasdel med
fingrene. Hvis det ikke kan undgås
at holde på glasdelen, skal du bru-
ge en ren og tør klud for at undgå at
få fugt og olie på pæren.
Endvidere kan pæren springe eller
gå i stykker, hvis den ridses eller
tabes.
lMontér pæren og de tilhørende
dele fuldstændigt og forsvarligt. I
modsat fald er der risiko for varme-
skader og brand. Der er også risiko
for, at der trænger vand ind i en lyg-
teenhed. Dette kan beskadige lyg-
ten eller forårsage kondensdannel-
se på lygteglasset.
lForsøg ikke at r
eparere eller adskil-
le pærer, stik, el ektriske strømkred-
se eller komponenter.
Hvis du gør det, er der risiko for
alvorlige personskader eller døds-
ulykker på grund af elektrisk stød.
nSådan undgår du skader eller
brand
lSørg for, at pæren sidder helt og
forsvarligt fast.
lKontrollér watt-angivelsen på
pæren, inden du monterer den, så
der ikke sker varmeskader.
