Page 141 of 554

3.1.2 Instrument och mätare
Mätarna visar olika typer av körinformation.
Mätardisplay
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 149)
Analog hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna "A" och "B" kan användas
för att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
139
3
Information om bilens status, kontrollampor
Page 142 of 554

Digital hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
140
Page 143 of 554

Instrument och mätare tänds när
Startknappen är i tändningsläge.
Vid byte av körläge
• Hastighetsmätarens färg ändras
enligt det valda körläget. (→Sid. 367)
• Hastighetsmätarens färg ändras
enligt det valda körläget eller när Trail
Mode aktiveras. (→Sid. 367, Sid. 368)
Måttenheterna för hastighetsmätaren
kan ändras (i förekommande fall)
Övriga måttenheter visas även, som på
bilderna.
AAnalog hastighetsmätare
BDigital hastighetsmätare
Hybridsystemindikator
Innehållet för hybridsystemets indikator
varierar i EV-läge och i HV-läge.
AREADY OFF, område
Visar att hybridsystemet inte är igång.
BLaddningsområde
Visar status för regenerering*.
Regenererad energi används till att ladda
hybridbatteriet.
CEco-område
Visar att bilen körs på ett miljövänligt
sätt.
När indikeringen håller sig inom
Eco-området uppnås mer miljövänlig
körning.
DKraftområde
Visar att det miljövänliga intervallet
överträds (i samband med körning där
full kraft behövs, etc.)
EKörområde i EV-läge (EV-läge eller
AUTO EV/HV-läge)
Visar att bilen körs på enbart elmotorn.
FHybrid-Eco-område (HV-område)
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av och
startar på nytt under olika förhållanden.
*I denna instruktionsbok avser
"regenerering" den omvandling av energi
som skapas av bilens rörelse till elektrisk
energi.
3.1 Instrumentgrupp
141
3
Information om bilens status, kontrollampor
Page 144 of 554

I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla (inklusive när
”Mitt utrymme-läge” används), eller
vid körning i låg hastighet (under
20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från
–40 °C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 143
Specialinställning
Inställningar (t.ex. mätardisplay) kan
ändras på skärmen
på
informationsdisplayen. (→Sid. 149)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
VARNING!(Fortsättning)
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Motorn kan vara överhettad om
”Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual” visas
på informationsdisplayen. I så fall ska
du stanna bilen på en säker plats och
kontrollera motorn när den har
svalnat. (→Sid. 515)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
3.1 Instrumentgrupp
142
Page 145 of 554

Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen
när bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
Ställa in klockan
Klockan kan ställas in på skärmen för
navigations/-multimediasystemet.
Se instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till
multimediasystemet.
3.1.3 Informationsdisplay
Informationsdisplayen används till att
visa information relaterad till
bränsleeffektiviteten och olika typer av
körningsrelaterad information.
Informationsdisplayen kan även
användas till att visa displayinställningar,
och andra inställningar.
Information på displayen
Följande information visas på
informationsdisplayen.
AKörstödssystem, information
Visar detekterade skyltar medan
RSA-systemet (i förekommande fall) är
aktiverat. (→Sid. 311)Visar en bild när följande system är
aktiverade och en annan menysymbol än
väljs:
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 302)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 314)
• Farthållare (i förekommande fall)
(→Sid. 324)
• Fartbegränsare (i förekommande
fall) (→Sid. 326)
BInformationsyta
Olika typer av information kan visas
genom att en menysymbol väljs.
Dessutom visas snabbmenyer med
varningar eller förslag/råd i vissa
situationer.
CMenysymboler (→Sid. 144)
Informationsdisplayen visas när
Startknappen är i tändningsläge.
Vid byte av körläge
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget. (→Sid. 367)
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget eller när Trail Mode aktiveras.
(→Sid. 367, Sid. 368)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
när skärmen används.
3.1 Instrumentgrupp
143
3
Information om bilens status, kontrollampor
Page 146 of 554

Ändra displayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
ABläddra på skärmen*/växla
display*/flytta markören
BTryck in: OK/Ställ in Håll intryckt:
Nollställ/Visa anpassningsbara
funktioner
CÅtergå till föregående skärm
DRinga/ta mot samtal och visning av
historik (i förekommande fall)
Länkat till handsfree-systemet
visas ringa eller ta emot samtal.
Se instruktionsboken till
navigations-/multimediasystemet
eller instruktionsboken till
multimediasystemet för uppgifter
om handsfree-systemet.
*På skärmar med bläddringsfunktion och
displayen kan växlas, visas en rullningslist
eller en rund symbol som visar antalet
registrerade skärmar som visas.
VARNING!
Säkerhetsåtgärder under körning
Av säkerhetsskäl ska du undvika att
använda rattmonterade kontroller
under körning så mycket det går, titta
inte heller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda de
rattmonterade kontrollerna. I annat fall
kan ratten stötas till vilket kan leda till
en plötslig olycka.Menysymboler
Information relaterad till respektive
symbol kan visas genom att symbolen
väljs med rattreglagen.
Viss information visas eventuellt
automatiskt beroende på situationen.
Symbol Display
Display för körinformation
(→Sid. 144)
Display för information om
körstödssystemen
(→Sid. 147)
Ljudsystemslänkad display
(→Sid. 148)
Display för fordonsinfor-
mation (→Sid. 148)
Display för inställningar
(→Sid. 149)
Visning av varningsmedde-
lande (→Sid. 152)

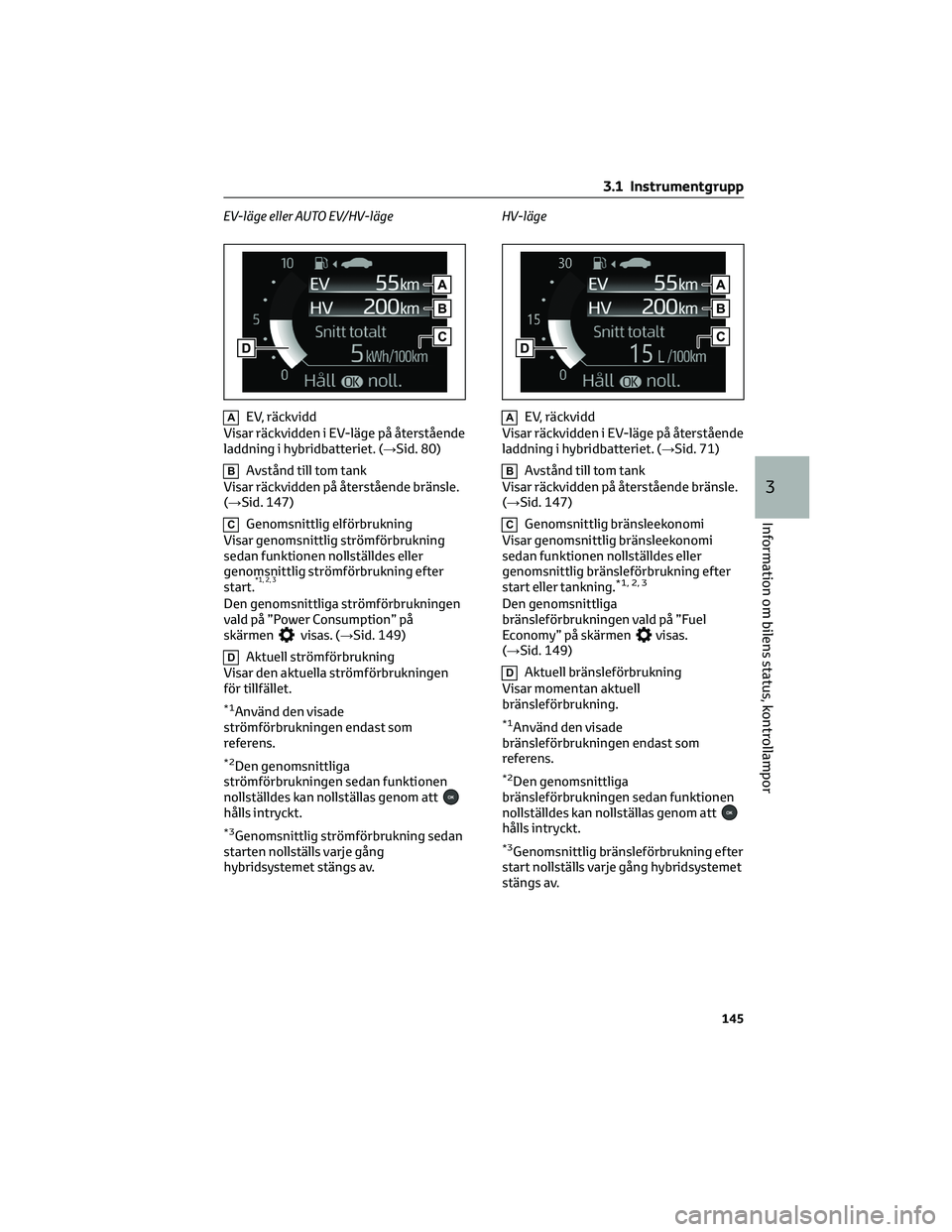

Display för körinformation
Välj för att visa uppgifter i olika former
om bränsleförbrukning.
Elförbrukning/Bränsleekonomi
Displayen skiljer sig i EV-läge eller AUTO
EV/HV-läge, samt i HV-läge.
3.1 Instrumentgrupp
144
Page 147 of 554

EV-läge eller AUTO EV/HV-läge
AEV, räckvidd
Visar räckvidden i EV-läge på återstående
laddning i hybridbatteriet. (→Sid. 80)
BAvstånd till tom tank
Visar räckvidden på återstående bränsle.
(→Sid. 147)
CGenomsnittlig elförbrukning
Visar genomsnittlig strömförbrukning
sedan funktionen nollställdes eller
genomsnittlig strömförbrukning efter
start.
*1, 2, 3
Den genomsnittliga strömförbrukningen
vald på ”Power Consumption” på
skärmen
visas. (→Sid. 149)
DAktuell strömförbrukning
Visar den aktuella strömförbrukningen
för tillfället.
*1Använd den visade
strömförbrukningen endast som
referens.
*2Den genomsnittliga
strömförbrukningen sedan funktionen
nollställdes kan nollställas genom att
hålls intryckt.
*3Genomsnittlig strömförbrukning sedan
starten nollställs varje gång
hybridsystemet stängs av.HV-läge
AEV, räckvidd
Visar räckvidden i EV-läge på återstående
laddning i hybridbatteriet. (→Sid. 71)
BAvstånd till tom tank
Visar räckvidden på återstående bränsle.
(→Sid. 147)
CGenomsnittlig bränsleekonomi
Visar genomsnittlig bränsleekonomi
sedan funktionen nollställdes eller
genomsnittlig bränsleförbrukning efter
start eller tankning.
*1, 2, 3
Den genomsnittliga
bränsleförbrukningen vald på ”Fuel
Economy” på skärmen
visas.
(→Sid. 149)
DAktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
*1Använd den visade
bränsleförbrukningen endast som
referens.
*2Den genomsnittliga
bränsleförbrukningen sedan funktionen
nollställdes kan nollställas genom att
hålls intryckt.
*3Genomsnittlig bränsleförbrukning efter
start nollställs varje gång hybridsystemet
stängs av.
3.1 Instrumentgrupp
145
3
Information om bilens status, kontrollampor
Page 148 of 554

ECO-acceleration, vägledning/Eco-
resultat
Visar ett referensområde för hur
gaspedalen kan användas enligt aktuella
körförhållanden samt ett resultat som
utvärderar aktuell körningsstatus.
AECO-acceleration, vägledning/Eco-
resultat
BEco-resultat
ECO-acceleration, vägledning/Eco-resultat
AEco-område
Visar att bilen körs på ett miljövänligt
sätt.
BKraftområde
Visar att det miljövänliga intervallet
överskrids (vid körning där full kraft
behövs, etc.)
CNuvarande acceleration
DReferensområde
En zon visas i blått under Eco-området
som kan användas som referens för
användning av gaspedalen enligt aktuella
körförhållanden, t.ex. start och körning i
jämn fartDisplayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt genom
att köra enligt gaspedalens rörelse och
stanna inom referensområdet.
Eco-resultat
Körstatus för följande tre situationer
bedöms på fem nivåer: Mjuk acceleration
vid start ("Start"), körning utan plötsliga
accelerationer ("Jämn fart") och mjuk
inbromsning ("Stanna"). Varje gång bilen
stannar visas ett resultat på skalan 1–100.
AResultat i poäng
B"Start"
C"Jämn fart"
D"Stanna"
Tre situationer visas för varje symbol
under körning
Avläsning av stapeldiagram:
Resultat Stapeldiagram
Inte
bedömt
Låg
Hög
Efter start visas inte skärmen med
Eco-resultat förrän körhastigheten
överskrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
3.1 Instrumentgrupp
146
Page 149 of 554

När hybridsystemet stängs av visas det
aktuella totala resultatet.*
*
Resultatet visas bara när ”Eco-Res” väljs
för ”Closing Display”. (→Sid. 149)
EV-förhållande/EV-körningsförhållande
AFörfluten tid efter start
Visar förfluten tid sedan hybridsystemet
startades.
*
BEV-körförhållande efter start
Visar EV-körning i procent sedan
hybridsystemet startades.
*
*
Den nollställs varje gång hybridsystemet
stängs av.
Strömförbrukning
När enheten är inställd på ”km/tim”:
Strömförbrukning innebär förbrukningen
av elektricitet under körning i EV-läge,
motsvarande bränsleförbrukningen för
bensindrivna fordon. För den här bilen
visas elektricitet som förbrukas per
100 km (”kWh/100 km”) som
elförbrukning på respektive skärm.
Om enheten är inställd på ”MPH” (i
förekommande fall): Strömförbrukning
innebär förbrukningen av elektricitet
under körning i EV-läge, motsvarande
bränsleförbrukningen för bensindrivna
fordon. För den här bilen visas den körda
sträckan som kWh av förbrukad
elektricitet (”miles/kWh”) som
elförbrukning på respektive skärm.EV, räckvidd
• När luftkonditioneringen är aktiv visas
bredvid räckvidden för EV-läge
och räckvidden för EV-läge när
luftkonditioneringen är på visas.
• Räckvidden i EV-läge kan förkortas
även om bilen inte körs på grund av
systemets strömförbrukning.
• För ytterligare uppgifter, se ”Räckvidd
i EV-läge” (→Sid. 80)
Avstånd till tom tank
• Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
• Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn när du
tankar. Displayen uppdateras
eventuellt inte om bilen tankas utan
att startknappen har tryckts till
avstängt läge.
• När “Refuel” visas är bränslenivån låg
och sträckan som kan köras på
återstående bränsle kan inte
beräknas. Fyll på bränsle omedelbart.
ECO Accelerator Guidance/”Eco-
resultat” fungerar inte när
ECO Accelerator Guidance/”Eco-
resultat” fungerar inte i följande
situationer:
• Hybridsystemsindikatorn är inte
aktiverad.
• Bilen körs medan den aktiva
farthållaren med radar från 0 km/tim
används.
Display för information om
körstödssystemen
Display för information om
körstödssystemen
Välj för att visa driftsstatus för följande
system:
• LTA (Linjeavkännare)
*(→Sid. 302)
3.1 Instrumentgrupp
147
3
Information om bilens status, kontrollampor
Page 150 of 554

• Aktiv farthållare med radar från
0 km/tim*(→Sid. 314)
• Farthållare*(→Sid. 324)
• Fartbegränsare*(→Sid. 326)
*I förekommande fall
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkat till navigationssystemet.
• Vägledning
• Visning av kompass
Ljudanläggningslänkad display
Välj för att kunna välja ljudkälla eller spår
på displayen.
Display för fordonsinformation
Färdinformation
Två funktioner som väljs med
inställningen "Färdinformation"
(genomsnittlig hastighet, körsträcka och
total tid) kan visas vertikalt. Den visade
informationen ändras enligt inställningen
för ”Drive Info Type” (efter systemet
startades, eller mellan nollställningar).
(→Sid. 149)
Använd enbart den visade informationen
som referens.
Följande funktioner visas.
• "Tripp"
– "Snittfart": Visar medelhastigheten
sedan hybridsystemet startades
*
– "Körsträcka": Visar den körda
sträckan sedan hybridsystemet
startades
*
– "Total Tid": Visar den totala tiden
sedan hybridsystemet startades*
*
Dessa funktioner nollställs varje gång
hybridsystemet stängs av.
• "Total"
– "Average Speed": Visar den
genomsnittliga hastigheten sedan
displayen nollställdes
*
– "Distance": Visar den körda sträckan
sedan displayen nollställdes*
– "Total Time": Visar den totala tiden
sedan displayen nollställdes*
*
För nollställning, visa önskad funktion
och hållintryckt.
Energimonitor
→Sid. 156
Lufttryck i däcken
→Sid. 430
AWD-system, display
AFramhjulens riktning, display
Visar rattens svängvinkel och riktning via
framhjulens förändring på displayen.
BMomentfördelning, display
Visar körtillståndet för respektive hjul i
sex steg från 0 till 5.
CG-kraft, display*
Visar storleken och riktningen av
g-kraften på bilen via förändringar av
kulans läge på displayen.
DG-kraftens maximala riktning*
Denna funktion är länkad till
g-kraftsdisplayen, och riktningen för
kulans rörelse visas.
Håll
intryckt för att nollställa
noteringen.
EHjulspinn, display
När ett hjul spinner ändras färgen för
dess symbol på displayen och den blinkar.
*Den här funktionen visas bara när
körläget ställs in i sportläge.
3.1 Instrumentgrupp
148
