Page 131 of 554

Om "Charging Stopped Check Charging Source" visas (1)
Möjlig orsak Åtgärd
Problem i energitillförseln från extern
strömkällaKontrollera följande funktioner.
■Kontakten är ansluten
■Fjärrströmbrytaren är påslagen
■Strömkälleindikatorn på CCID (Charging
Circuit Interrupting Device) lyser.
■Kretsbrytaren har brutit strömmen
Om inga störningar föreligger i någon av
ovanstående funktioner kan ett fel ha
uppstått i byggnadens uttag. Kontakta en
elektriker för kontroll. (Kontakta
anläggningsansvarig person om problem har
uppstått i laddaren.)
Om laddning inte kan genomföras, även om
inget fel föreligger i elledningen, kan en
funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera
bilen.
Om dessutom felvarningsindikatorn på CCID
(Charging Circuit Interrupting Device) blinkar
kan elläckage ha uppstått. Rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Laddaren har slutat laddaLaddningen kan upphöra på grund av avbru-
ten strömtillförsel beroende på laddarens
specifikationer. Se anvisningarna som
medföljde laddaren.
■Om laddning med laddaren upphör
■Laddare med funktion för
laddningsschema
■Laddare som inte är kompatibel med
bilens funktion för laddningsschema
Kontrollera om det är möjligt att ladda med
AC-laddkabeln som levererades med bilen.
Om laddningen inte kan genomföras, även
med en AC-laddkabel i original, ska du
rådfråga en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
2.2 Laddning
129
2
Laddhybridsystem
Page 132 of 554

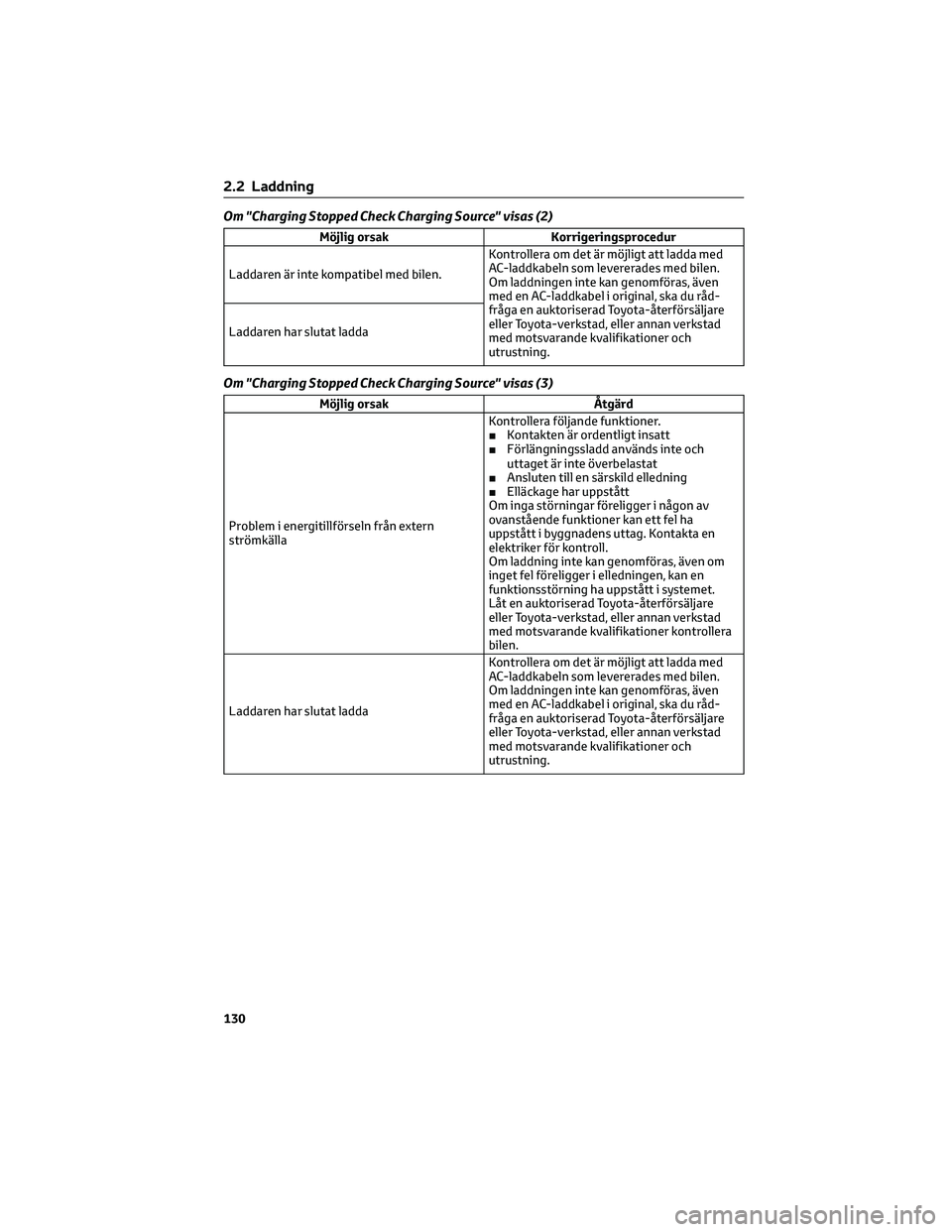

Om "Charging Stopped Check Charging Source" visas (2)
Möjlig orsak Korrigeringsprocedur
Laddaren är inte kompatibel med bilen.Kontrollera om det är möjligt att ladda med
AC-laddkabeln som levererades med bilen.
Om laddningen inte kan genomföras, även
med en AC-laddkabel i original, ska du råd-
fråga en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Laddaren har slutat ladda
Om "Charging Stopped Check Charging Source" visas (3)
Möjlig orsak Åtgärd
Problem i energitillförseln från extern
strömkällaKontrollera följande funktioner.
■Kontakten är ordentligt insatt
■Förlängningssladd används inte och
uttaget är inte överbelastat
■Ansluten till en särskild elledning
■Elläckage har uppstått
Om inga störningar föreligger i någon av
ovanstående funktioner kan ett fel ha
uppstått i byggnadens uttag. Kontakta en
elektriker för kontroll.
Om laddning inte kan genomföras, även om
inget fel föreligger i elledningen, kan en
funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera
bilen.
Laddaren har slutat laddaKontrollera om det är möjligt att ladda med
AC-laddkabeln som levererades med bilen.
Om laddningen inte kan genomföras, även
med en AC-laddkabel i original, ska du råd-
fråga en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
2.2 Laddning
130
Page 133 of 554

Om "Charging Stopped High Energy Use See Owner’s Manual" visas
Möjlig orsak Åtgärd
Bilens elektriska delar förbrukar strömKontrollera följande delar och börja ladda
igen.
■Stäng av strålkastare och ljudanläggning
om de är påslagna.
■Tryck startknappen till avstängt läge.
Om laddningen inte kan genomföras, även
efter ovanstående åtgärder, är startbatteriet
eventuellt inte tillräckligt laddat. Håll
hybridsystemet igång i cirka 15 minuter för
att ladda startbatteriet.
Om "Charging System Malfunction See Owner’s Manual" visas
Möjlig orsak Åtgärd
Funktionsstörning har uppstått i laddnings-
systemetLåt en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
Om "The Traction Battery Temp is low System put priority on charging to preserve
battery condition" visas (gäller endast Grönland)
Möjlig orsak Korrigeringsprocedur
Hybridbatteriets värmereglering aktiverades
(→Sid. 101)När hybridbatteriets värmereglering
aktiveras används inte laddningsschemat
och
laddning utförs.
Detta är en reglering som görs i syfte att
skydda hybridbatteriet, och inte en
funktionsstörning.
2.2 Laddning
131
2
Laddhybridsystem
Page 134 of 554

2.2 Laddning
132
Page 135 of 554

3.1 Instrumentgrupp............134
3.1.1 Varnings- och kontrollampor . . .134
3.1.2 Instrument och mätare......139
3.1.3 Informationsdisplay........143
3.1.4 Vindrutedisplay
*..........153
3.1.5 Energimonitor/
Förbrukningsskärm........156
Information om bilens status,
kontrollampor3
133
Page 136 of 554

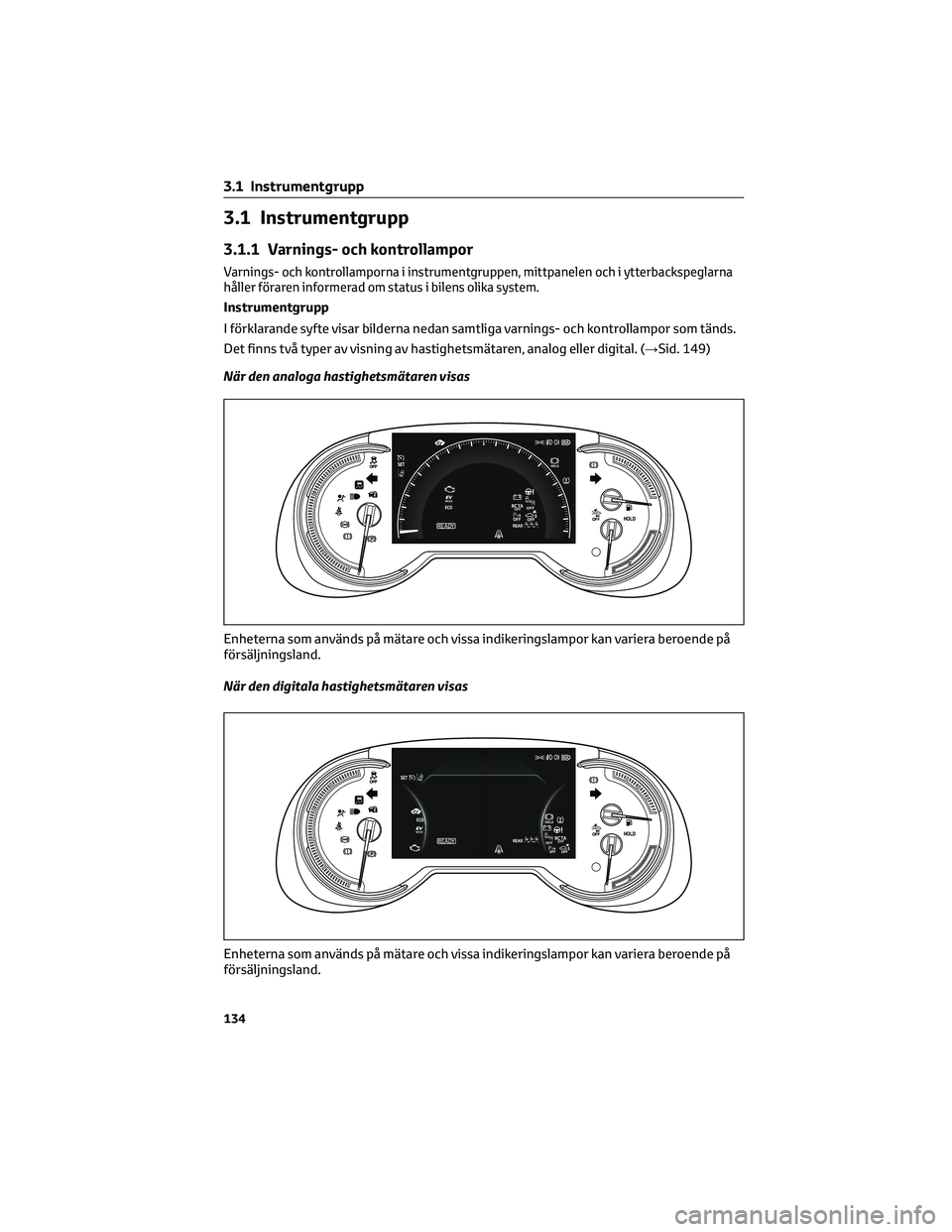

3.1 Instrumentgrupp
3.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen och i ytterbackspeglarna
håller föraren informerad om status i bilens olika system.
Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som tänds.
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 149)
När den analoga hastighetsmätaren visas
När den digitala hastighetsmätaren visas
Enheterna som används på mätare och vissa indikeringslampor kan variera beroende på
försäljningsland.
Enheterna som används på mätare och vissa indikeringslampor kan variera beroende på
försäljningsland.
3.1 Instrumentgrupp
134
Page 137 of 554

Varningslampor
Varningslamporna håller föraren
informerad om fel i något av bilens system.
(Röd)Bromssystem, varnings-
lampa
*1(→Sid. 479)
(gul)Bromssystem, varnings-
lampa
*1(→Sid. 479)
Laddningssystem, var-
ningslampa*1
(→Sid. 479)
Hög kylvätsketempera-
tur, varningslampa*2
(→Sid. 479)
Hybridsystemet överhet-
tas, varningslampa*2
(→Sid. 480)
Lågt oljetryck, varnings-
lampa*2(→Sid. 480)
Funktionsstörning, kon-
trollampa*1(→Sid. 480)
SRS, varningslampa*1
(→Sid. 480)
ABS, varningslampa*1
(→Sid. 480)
(Röd/gul)Elektriskt servostyr-
ningssystem, varnings-
lampa*1(→Sid. 481)
(Blinkar eller
lyser)PCS, varningslampa
*1
(i förekommande fall)
(→Sid. 481)
(Orange)LTA, kontrollampa
(i förekommande fall)
(→Sid. 481)
Toyota parkeringssensor
OFF, kontrollampa*3
(i förekommande fall)
(→Sid. 481)
PKSB OFF, kon-
trollampa*1(i förekom-
mande fall) (→Sid. 482)
BSM OFF, kontrollampa*1
(i förekommande fall)
(→Sid. 482)
RCTA OFF, kon-
trollampa*1
(i förekommande fall)
(→Sid. 482)
Slirindikeringslampa*1
(→Sid. 483)
Bromsfrikopplingssystem/
Kör-startkontroll/PKSB
(i förekommande fall)
varningslampa
*2
(→Sid. 483)
(Blinkar)Bromshållning aktiv,
kontrollampa
*1
(→Sid. 483)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 483)
Däcktryck, varnings-
lampa*1(→Sid. 484)
Låg bränslenivå, var-
ningslampa (→Sid. 484)
3.1 Instrumentgrupp
135
3
Information om bilens status, kontrollampor
Page 138 of 554

Förarens och framsätes-
passagerarens bältespå-
minnare (→Sid. 484)
Säkerhetsbälten i bak-
sätet, påminnelselampor
(→Sid. 484)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En systemstörning kan föreligga
om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på informations-
displayen med ett meddelande.
*3Kontrolampan OFF till Toyota parke-
ringssensor tänds när startknappen trycks
till tändningsläge medan Toyota parke-
ringssensor är aktiverad. Den slocknar
efter några sekunder.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt genast en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.Kontrollampor
Kontrollamporna håller föraren informerad
om status i bilens olika system.
Blinkers, kontrollampa
(→Sid. 270)
Bakljus, kontrollampa
(→Sid. 275)
Helljus, kontrollampa
(→Sid. 276)
Automatiskt helljus, kon-
trollampa (i förekom-
mande fall) (→Sid. 277)
Dimljus fram, kon-
trollampa (→Sid. 280)
Dimljus bak, kon-
trollampa (→Sid. 280)
Elektroniskt lås- och
startsystem, kon-
trollampa
*1(→Sid. 262)
Farthållare, kontrollampa
(→Sid. 314, Sid. 324)
Aktiv farthållare, kon-
trollampa (i förekom-
mande fall) (→Sid. 314)
Farthållare, kontrollampa
“SET” (→Sid. 314,
Sid. 324)
Hastighetsbegränsare,
kontrollampa (i förekom-
mande fall) (→Sid. 326)
3.1 Instrumentgrupp
136
Page 139 of 554

LTA, kontrollampa*2
(i förekommande fall)
(→Sid. 307)
Toyota parkeringssensor
OFF, kontrollampa*3, 4
(i förekommande fall)
(→Sid. 350)
PKSB OFF, kon-
trollampa*3, 5(i förekom-
mande fall) (→Sid. 355)
(Blinkar)Slirindikeringslampa
*5
(→Sid. 370)
VSC OFF, kontrol-
lampa*3, 5(→Sid. 370)
PCS, varningslampa*3, 5
(i förekommande fall)
(→Sid. 297)
Ytterbackspeglar med
BSM-indikering*5, 6
(i förekommande fall)
(→Sid. 328)
BSM OFF, kontrol-
lampa*3, 5(i förekom-
mande fall) (→Sid. 328)
RCTA OFF, kon-
trollampa*3, 5(i förekom-
mande fall) (→Sid. 328)
Bromshållning viloläge,
kontrollampa*5
(→Sid. 273)
Bromshållning aktiv,
kontrollampa*5
(→Sid. 273)
Stöldskyddssystemets
kontrollampa (→Sid. 60,
Sid. 61)
“READY”-indikator
(→Sid. 262)
Låg utetemperatur, kon-
trollampa*7(→Sid. 142)
EV, kontrollampa
(→Sid. 71)
Parkeringsbroms, kon-
trollampa (→Sid. 271)
Körläge EV, kon-
trollampa*8(→Sid. 68)
AUTO EV/HV-läge, kon-
trollampa*8(→Sid. 68)
Körläge EV, kon-
trollampa*8(→Sid. 68)
Hybridbatteriets
laddningsläge, kon-
trollampa
*8(→Sid. 69)
Körläge Eco, kon-
trollampa (→Sid. 367)
Sportläge, kontrollampa
(→Sid. 367)
Trail Mode, kontrollampa
(→Sid. 368)
3.1 Instrumentgrupp
137
3
Information om bilens status, kontrollampor
Page 140 of 554

“PASSENGER AIR BAG”,
kontrollampa*5, 9
(i förekommande fall)
(→Sid. 37)
*1Den här lampan tänds på informations-
displayen med ett meddelande.
*2Beroende på rådande driftsförhållanden
kan färgen och om lampan tänds/blinkar
ändras.
*3Lampan tänds när systemet stängs av.*4Toyota parkeringssensors avstängnings-
indikator OFF tänds när startknappen
trycks till tändningsläge medan Toyota
parkeringssensor är aktiverad. Den slock-
nar efter några sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
*6Den här lampan tänds i ytterbackspeg-
larna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8: Den visade kontrollampan ändras enligt
det aktuella driftsläget för laddhybridsys-
temet.
*9Den här lampan tänds på mittpanelen.
BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor när startknappen trycks
till tändningsläge, eller BSM-funktionen/
RCTA-funktionen aktiveras medan
startknappen är i tändningsläge.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder.
Om BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen om detta skulle inträffa.
3.1 Instrumentgrupp
138
