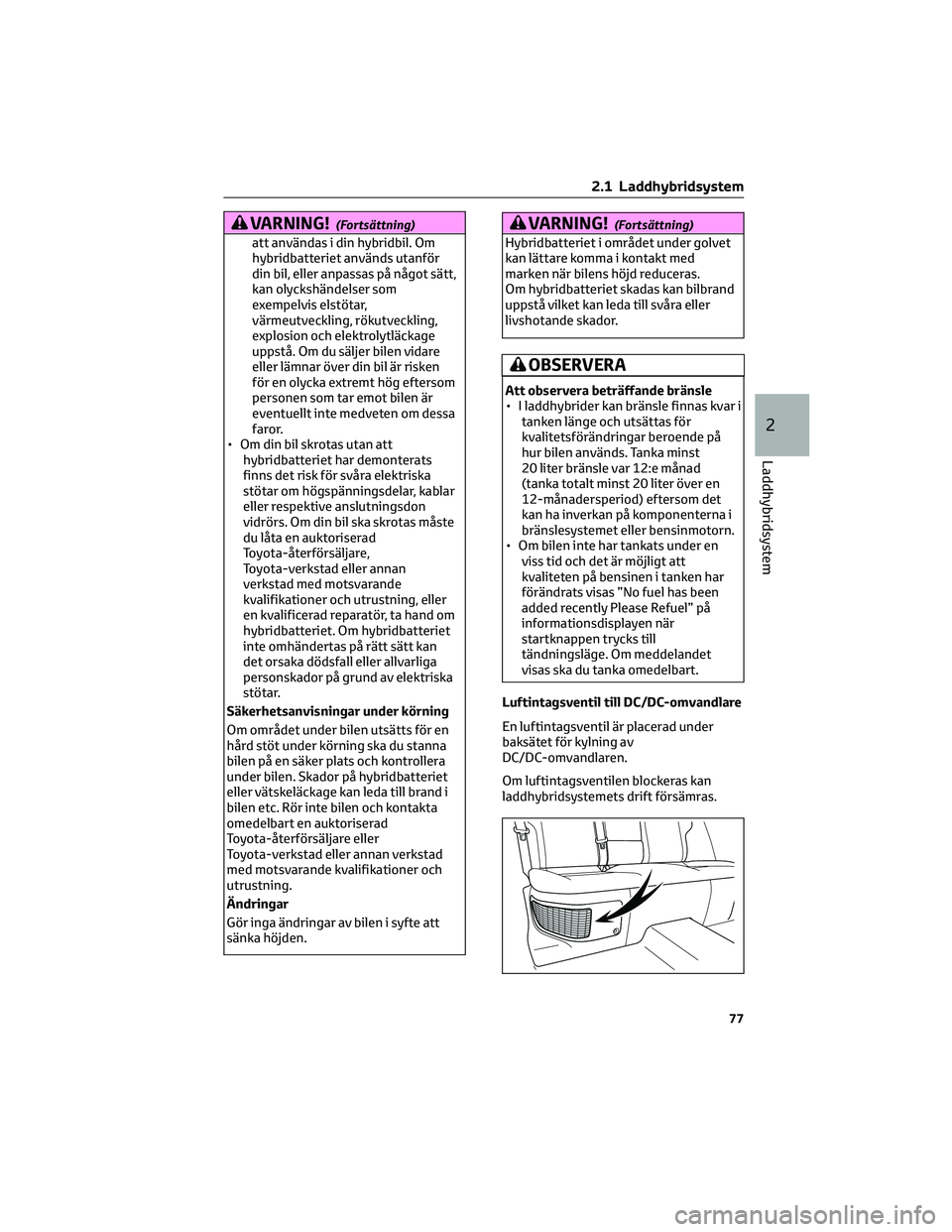

VARNING!(Fortsättning)
att användas i din hybridbil. Om
hybridbatteriet används utanför
din bil, eller anpassas på något sätt,
kan olyckshändelser som
exempelvis elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage
uppstå. Om du säljer bilen vidare
eller lämnar över din bil är risken
för en olycka extremt hög eftersom
personen som tar emot bilen är
eventuellt inte medveten om dessa
faror.
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare,
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning, eller
en kvalificerad reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan
det orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.
Säkerhetsanvisningar under körning
Om området under bilen utsätts för en
hård stöt under körning ska du stanna
bilen på en säker plats och kontrollera
under bilen. Skador på hybridbatteriet
eller vätskeläckage kan leda till brand i
bilen etc. Rör inte bilen och kontakta
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Ändringar
Gör inga ändringar av bilen i syfte att
sänka höjden.
VARNING!(Fortsättning)
Hybridbatteriet i området under golvet
kan lättare komma i kontakt med
marken när bilens höjd reduceras.
Om hybridbatteriet skadas kan bilbrand
uppstå vilket kan leda till svåra eller
livshotande skador.
OBSERVERA
Att observera beträffande bränsle
• I laddhybrider kan bränsle finnas kvar i
tanken länge och utsättas för
kvalitetsförändringar beroende på
hur bilen används. Tanka minst
20 liter bränsle var 12:e månad
(tanka totalt minst 20 liter över en
12-månadersperiod) eftersom det
kan ha inverkan på komponenterna i
bränslesystemet eller bensinmotorn.
• Om bilen inte har tankats under en
viss tid och det är möjligt att
kvaliteten på bensinen i tanken har
förändrats visas ”No fuel has been
added recently Please Refuel” på
informationsdisplayen när
startknappen trycks till
tändningsläge. Om meddelandet
visas ska du tanka omedelbart.
Luftintagsventil till DC/DC-omvandlare
En luftintagsventil är placerad under
baksätet för kylning av
DC/DC-omvandlaren.
Om luftintagsventilen blockeras kan
laddhybridsystemets drift försämras.
2.1 Laddhybridsystem
77
2
Laddhybridsystem

OBSERVERA
Luftintagsventil till DC/DC-
omvandlare
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Om
luftintagsventilen blockeras kan
laddhybridsystemets drift försämras.
• Om damm eller liknande har samlats i
luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte
blir igensatt.
• Blöt inte ner luftventilen, och låt inga
främmande ämnen tränga in
eftersom detta kan orsaka
kortslutning och skada
DC/DC-omvandlaren.
• Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på DC/DC-
omvandlaren kan den skadas. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Ett filter är installerat i
luftinsugsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. Vid rengöring av
filtret, se sid. 452.
• Om ”Maintenance required for
DCDC converter cooling parts
See Owner’s Manual” visas på
informationsdisplayen kan
luftintagsventil och filter vara
igensatta. Se sid. 452 för information
om rengöring av luftintagsventilen.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde.
Om nödavstängningssystemet aktiveras
kan bilen inte startas om. Kontakta enauktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
starta om hybridsystemet.
Hybridsystem, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
2.1.3 Laddhybridbil, körtips
Var uppmärksam på följande punkter för
att uppnå ekonomisk och miljövänlig
körning:
Effektiv användning av EV-läge, AUTO
EV/HV-läge och HV-läge
Att i huvudsak använda EV-läge och
AUTO EV/HV-läge vid körning i stadsmiljö
och HV-läge vid körning på motorvägar
kan bidra till inbesparing av bränsle och
elektricitet.(→Sid. 68)
2.1 Laddhybridsystem
78

• Vid inställning av laddningsschemat
kan elförbrukningen minskas
omedelbart efter start om
laddningsläget för "Departure" och
"Climat Prep" ställs in på ”On”.
Därigenom avslutas
luftkonditioneringen innan
laddningen är avslutad. (→Sid. 113)
Kontroll av lufttrycket i däcken
Kontrollera lufttrycket i däcken
regelbundet. Om däcken är otillräckligt
pumpade blir räckvidden i EV-läge
kortare och bränsleförbrukningen i
HV-läge ökar.
Vinterdäck kan dessutom orsaka ansenlig
friktion och att använda sådana på torra
vägar kan leda till högre förbrukning av el
och bränsle.
Bagageutrymme
Tung last i bilen leder till dålig
bränsleekonomi. Undvik att köra med
tung last i onödan. Ett stort takräcke
leder också till dålig bränsleekonomi.
Uppvärmning före körning
Eftersom bensinmotorn startar och
stängs av automatiskt är det inte
nödvändigt att värma upp motorn.
2.1.4 EV, räckvidd
Räckvidden i EV-läge som visas på
informationsdisplayen indikerar den
referenssträcka som är möjlig i EV-läge
(körning enbart med elmotorn).
Den verkliga sträckan som kan köras kan
skilja sig från den som visas.
Även om räckvidden för EV-läget visas
kan körning i EV-läge komma att avslutas
och både bensinmotorn och elmotorn
användas beroende på situationen.
(→Sid. 71)
Visat värde
Det beräknade värdet som visas på
laddningsmätaren (SOC) (→Sid. 139)
baseras på följande uppgifter.• Återstående laddning i
hybridbatteriet vid tillfället
• Elförbrukningen (den beräknade
sträckan som kan köras i EV-läge per
enhet elektrisk energi) baserat på det
registrerade värdet
• Tidigare elförbrukning för
luftkonditioneringen
Elförbrukningen varierar beroende på
hur bilen körs. Bilen registrerar
automatiskt elförbrukningen när bilen
laddas och använder den för att räkna ut
den beräknade räckvidden i EV-läge.
Därför kan räckvidden i EV-läge som
visas när hybridbatteriet är fulladdat
skilja sig från föregående räckvidd i
EV-läge beroende på hur bilen har körts.
Den beräknade räckvidden i EV-läge kan
ändras väsentligt med varje laddning
tills elförbrukningen, som baseras på det
registrerade värdet, har stabiliserats
(under de första en till två månaderna).
Detta indikerar dock ingen felfunktion.
När luftkonditioneringen är påslagen
bedöms räckvidden i EV-läge (när
luftkonditioneringen är igång) baserat
på luftkonditioneringens tidigare
strömförbrukning med hänsyn till att
elförbrukningen kan bli högre.
Tips för att förlänga räckvidden i
EV-läge
Sträckan som kan köras i EV-läge varierar
väsentligt beroende på hur bilen körs,
vägförhållanden, vädret, utetemperaturen,
användning av elförbrukande apparater
och antalet passagerare i bilen.
Sträckan som kan köras i EV-läge kan
förlängas om du gör följande:
Vid start: trampa ned gaspedalen mjukt
för att accelerera
Som riktlinje: accelerera upp till cirka
20 km/tim de första 5 sekunderna.
2.1 Laddhybridsystem
80

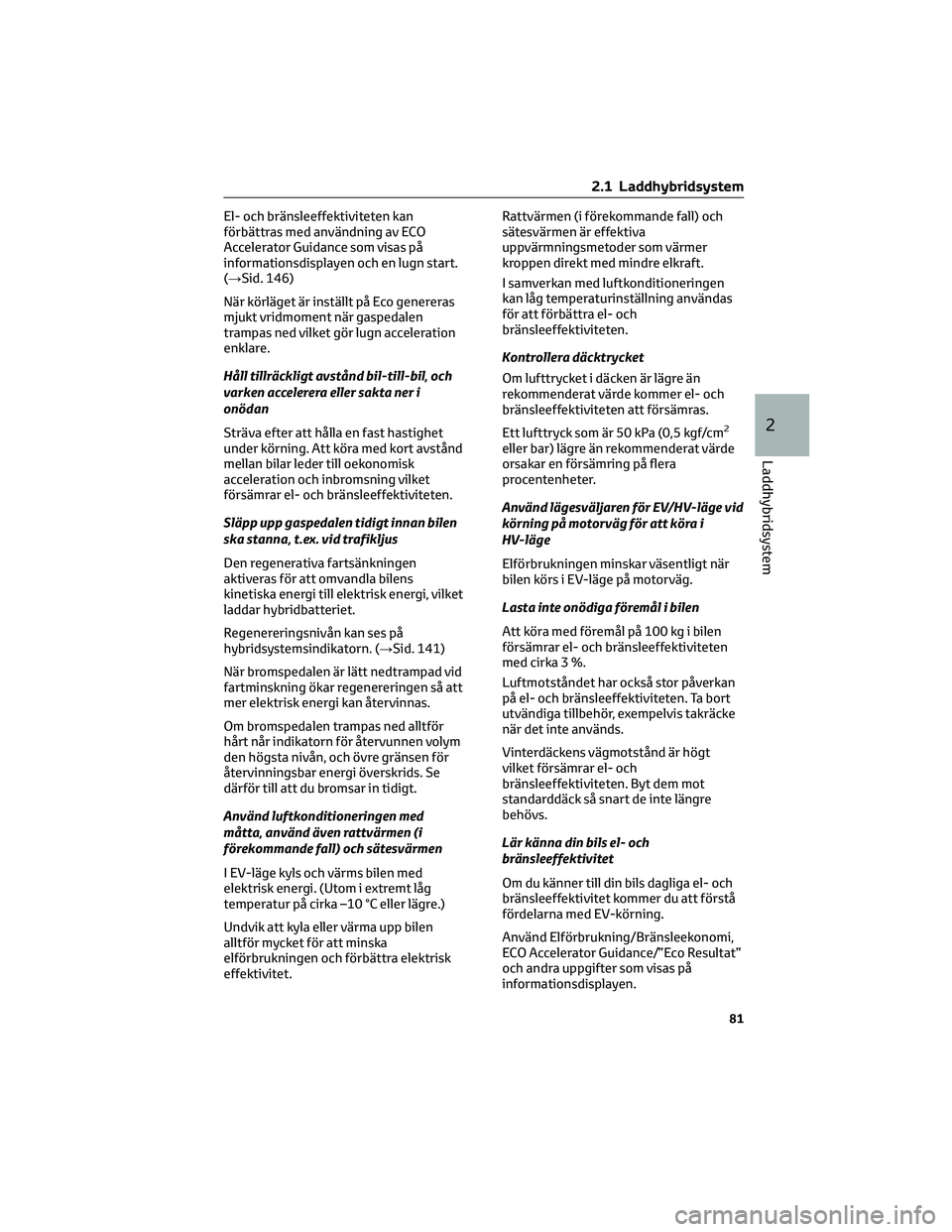

El- och bränsleeffektiviteten kan
förbättras med användning av ECO
Accelerator Guidance som visas på
informationsdisplayen och en lugn start.
(→Sid. 146)
När körläget är inställt på Eco genereras
mjukt vridmoment när gaspedalen
trampas ned vilket gör lugn acceleration
enklare.
Håll tillräckligt avstånd bil-till-bil, och
varken accelerera eller sakta ner i
onödan
Sträva efter att hålla en fast hastighet
under körning. Att köra med kort avstånd
mellan bilar leder till oekonomisk
acceleration och inbromsning vilket
försämrar el- och bränsleeffektiviteten.
Släpp upp gaspedalen tidigt innan bilen
ska stanna, t.ex. vid trafikljus
Den regenerativa fartsänkningen
aktiveras för att omvandla bilens
kinetiska energi till elektrisk energi, vilket
laddar hybridbatteriet.
Regenereringsnivån kan ses på
hybridsystemsindikatorn. (→Sid. 141)
När bromspedalen är lätt nedtrampad vid
fartminskning ökar regenereringen så att
mer elektrisk energi kan återvinnas.
Om bromspedalen trampas ned alltför
hårt når indikatorn för återvunnen volym
den högsta nivån, och övre gränsen för
återvinningsbar energi överskrids. Se
därför till att du bromsar in tidigt.
Använd luftkonditioneringen med
måtta, använd även rattvärmen (i
förekommande fall) och sätesvärmen
I EV-läge kyls och värms bilen med
elektrisk energi. (Utom i extremt låg
temperatur på cirka –10 °C eller lägre.)
Undvik att kyla eller värma upp bilen
alltför mycket för att minska
elförbrukningen och förbättra elektrisk
effektivitet.Rattvärmen (i förekommande fall) och
sätesvärmen är effektiva
uppvärmningsmetoder som värmer
kroppen direkt med mindre elkraft.
I samverkan med luftkonditioneringen
kan låg temperaturinställning användas
för att förbättra el- och
bränsleeffektiviteten.
Kontrollera däcktrycket
Om lufttrycket i däcken är lägre än
rekommenderat värde kommer el- och
bränsleeffektiviteten att försämras.
Ett lufttryck som är 50 kPa (0,5 kgf/cm
2
eller bar) lägre än rekommenderat värde
orsakar en försämring på flera
procentenheter.
Använd lägesväljaren för EV/HV-läge vid
körning på motorväg för att köra i
HV-läge
Elförbrukningen minskar väsentligt när
bilen körs i EV-läge på motorväg.
Lasta inte onödiga föremål i bilen
Att köra med föremål på 100 kg i bilen
försämrar el- och bränsleeffektiviteten
med cirka 3 %.
Luftmotståndet har också stor påverkan
på el- och bränsleeffektiviteten. Ta bort
utvändiga tillbehör, exempelvis takräcke
när det inte används.
Vinterdäckens vägmotstånd är högt
vilket försämrar el- och
bränsleeffektiviteten. Byt dem mot
standarddäck så snart de inte längre
behövs.
Lär känna din bils el- och
bränsleeffektivitet
Om du känner till din bils dagliga el- och
bränsleeffektivitet kommer du att förstå
fördelarna med EV-körning.
Använd Elförbrukning/Bränsleekonomi,
ECO Accelerator Guidance/”Eco Resultat”
och andra uppgifter som visas på
informationsdisplayen.
2.1 Laddhybridsystem
81
2
Laddhybridsystem

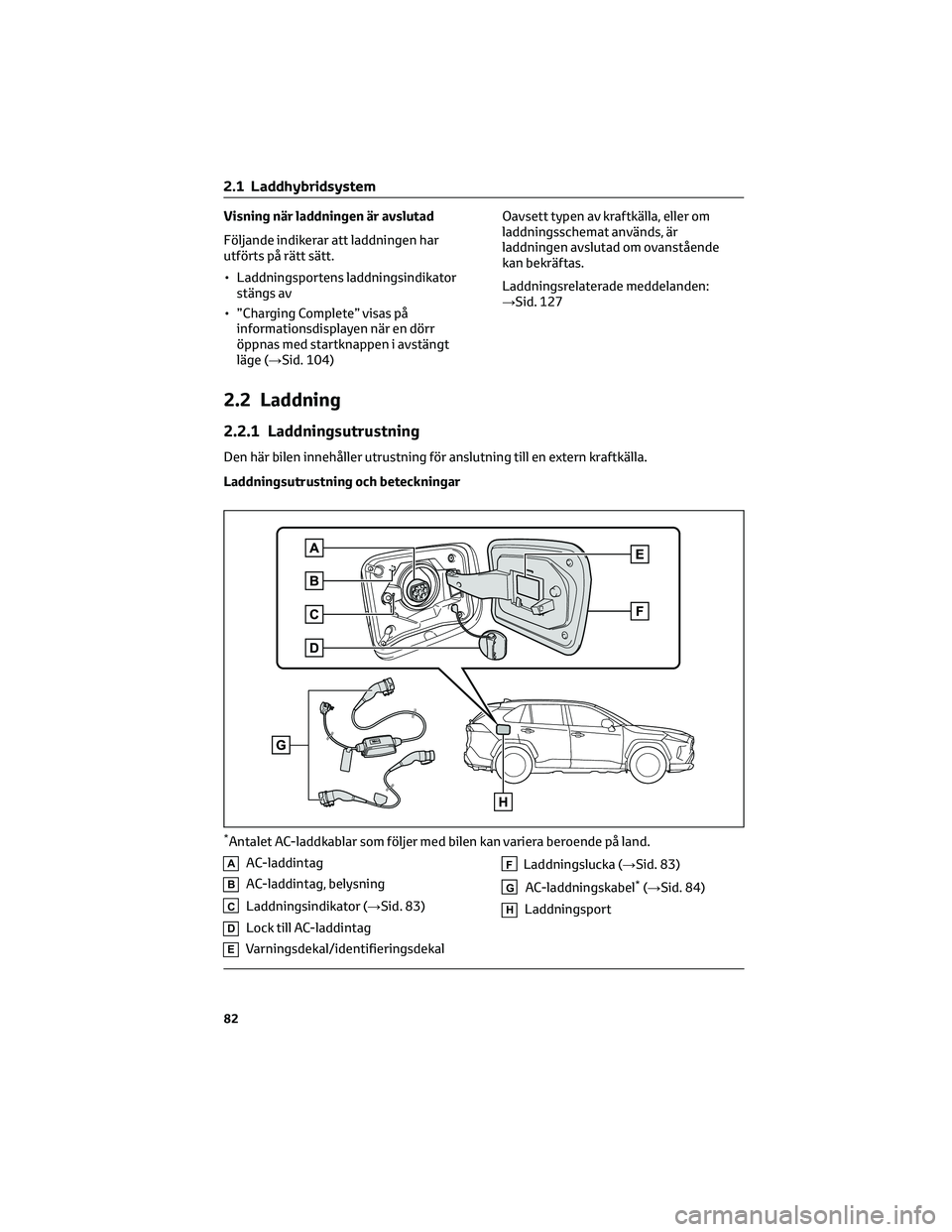

Visning när laddningen är avslutad
Följande indikerar att laddningen har
utförts på rätt sätt.
• Laddningsportens laddningsindikator
stängs av
• ”Charging Complete” visas på
informationsdisplayen när en dörr
öppnas med startknappen i avstängt
läge (→Sid. 104)Oavsett typen av kraftkälla, eller om
laddningsschemat används, är
laddningen avslutad om ovanstående
kan bekräftas.
Laddningsrelaterade meddelanden:
→Sid. 127
2.2 Laddning
2.2.1 Laddningsutrustning
Den här bilen innehåller utrustning för anslutning till en extern kraftkälla.
Laddningsutrustning och beteckningar
AAC-laddintag
BAC-laddintag, belysning
CLaddningsindikator (→Sid. 83)
DLock till AC-laddintag
EVarningsdekal/identifieringsdekal
FLaddningslucka (→Sid. 83)
GAC-laddningskabel*(→Sid. 84)
HLaddningsport
*Antalet AC-laddkablar som följer med bilen kan variera beroende på land.
2.1 Laddhybridsystem
82

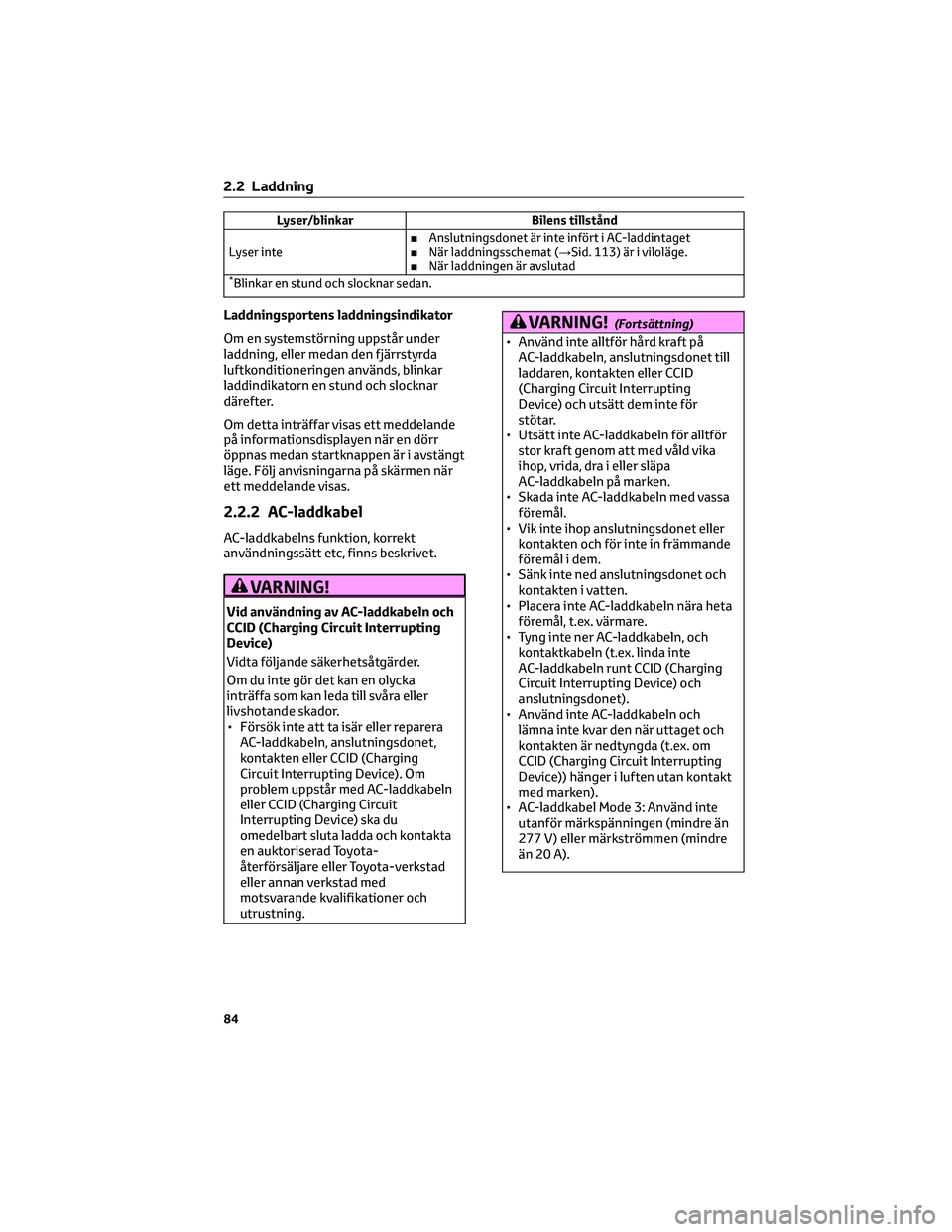

Lyser/blinkar Bilens tillstånd
Lyser inte■Anslutningsdonet är inte infört i AC-laddintaget
■När laddningsschemat (→Sid. 113) är i viloläge.
■När laddningen är avslutad
*Blinkar en stund och slocknar sedan.
Laddningsportens laddningsindikator
Om en systemstörning uppstår under
laddning, eller medan den fjärrstyrda
luftkonditioneringen används, blinkar
laddindikatorn en stund och slocknar
därefter.
Om detta inträffar visas ett meddelande
på informationsdisplayen när en dörr
öppnas medan startknappen är i avstängt
läge. Följ anvisningarna på skärmen när
ett meddelande visas.
2.2.2 AC-laddkabel
AC-laddkabelns funktion, korrekt
användningssätt etc, finns beskrivet.
VARNING!
Vid användning av AC-laddkabeln och
CCID (Charging Circuit Interrupting
Device)
Vidta följande säkerhetsåtgärder.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• Försök inte att ta isär eller reparera
AC-laddkabeln, anslutningsdonet,
kontakten eller CCID (Charging
Circuit Interrupting Device). Om
problem uppstår med AC-laddkabeln
eller CCID (Charging Circuit
Interrupting Device) ska du
omedelbart sluta ladda och kontakta
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
VARNING!(Fortsättning)
• Använd inte alltför hård kraft på
AC-laddkabeln, anslutningsdonet till
laddaren, kontakten eller CCID
(Charging Circuit Interrupting
Device) och utsätt dem inte för
stötar.
• Utsätt inte AC-laddkabeln för alltför
stor kraft genom att med våld vika
ihop, vrida, dra i eller släpa
AC-laddkabeln på marken.
• Skada inte AC-laddkabeln med vassa
föremål.
• Vik inte ihop anslutningsdonet eller
kontakten och för inte in främmande
föremål i dem.
• Sänk inte ned anslutningsdonet och
kontakten i vatten.
• Placera inte AC-laddkabeln nära heta
föremål, t.ex. värmare.
• Tyng inte ner AC-laddkabeln, och
kontaktkabeln (t.ex. linda inte
AC-laddkabeln runt CCID (Charging
Circuit Interrupting Device) och
anslutningsdonet).
• Använd inte AC-laddkabeln och
lämna inte kvar den när uttaget och
kontakten är nedtyngda (t.ex. om
CCID (Charging Circuit Interrupting
Device)) hänger i luften utan kontakt
med marken).
• AC-laddkabel Mode 3: Använd inte
utanför märkspänningen (mindre än
277 V) eller märkströmmen (mindre
än 20 A).
2.2 Laddning
84

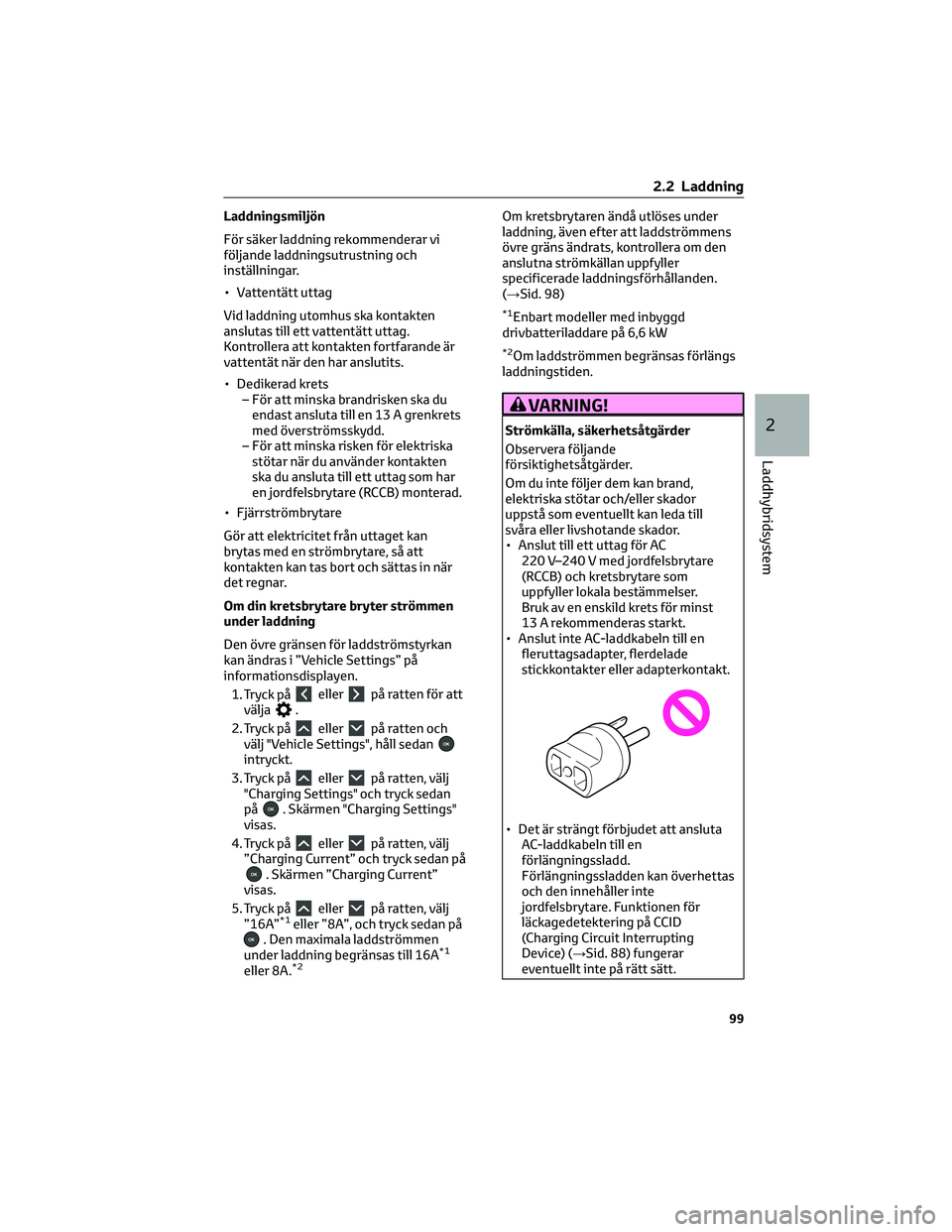

Laddningsmiljön
För säker laddning rekommenderar vi
följande laddningsutrustning och
inställningar.
• Vattentätt uttag
Vid laddning utomhus ska kontakten
anslutas till ett vattentätt uttag.
Kontrollera att kontakten fortfarande är
vattentät när den har anslutits.
• Dedikerad krets
– För att minska brandrisken ska du
endast ansluta till en 13 A grenkrets
med överströmsskydd.
– För att minska risken för elektriska
stötar när du använder kontakten
ska du ansluta till ett uttag som har
en jordfelsbrytare (RCCB) monterad.
• Fjärrströmbrytare
Gör att elektricitet från uttaget kan
brytas med en strömbrytare, så att
kontakten kan tas bort och sättas in när
det regnar.
Om din kretsbrytare bryter strömmen
under laddning
Den övre gränsen för laddströmstyrkan
kan ändras i ”Vehicle Settings” på
informationsdisplayen.
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
. Skärmen "Charging Settings"
visas.
4. Tryck på
ellerpå ratten, välj
”Charging Current” och tryck sedan på
. Skärmen ”Charging Current”
visas.
5. Tryck på
ellerpå ratten, välj
”16A”*1eller ”8A”, och tryck sedan på. Den maximala laddströmmen
under laddning begränsas till 16A*1
eller 8A.*2
Om kretsbrytaren ändå utlöses under
laddning, även efter att laddströmmens
övre gräns ändrats, kontrollera om den
anslutna strömkällan uppfyller
specificerade laddningsförhållanden.
(→Sid. 98)
*1Enbart modeller med inbyggd
drivbatteriladdare på 6,6 kW
*2Om laddströmmen begränsas förlängs
laddningstiden.
VARNING!
Strömkälla, säkerhetsåtgärder
Observera följande
försiktighetsåtgärder.
Om du inte följer dem kan brand,
elektriska stötar och/eller skador
uppstå som eventuellt kan leda till
svåra eller livshotande skador.
• Anslut till ett uttag för AC
220 V–240 V med jordfelsbrytare
(RCCB) och kretsbrytare som
uppfyller lokala bestämmelser.
Bruk av en enskild krets för minst
13 A rekommenderas starkt.
• Anslut inte AC-laddkabeln till en
fleruttagsadapter, flerdelade
stickkontakter eller adapterkontakt.
• Det är strängt förbjudet att ansluta
AC-laddkabeln till en
förlängningssladd.
Förlängningssladden kan överhettas
och den innehåller inte
jordfelsbrytare. Funktionen för
läckagedetektering på CCID
(Charging Circuit Interrupting
Device) (→Sid. 88) fungerar
eventuellt inte på rätt sätt.
2.2 Laddning
99
2
Laddhybridsystem

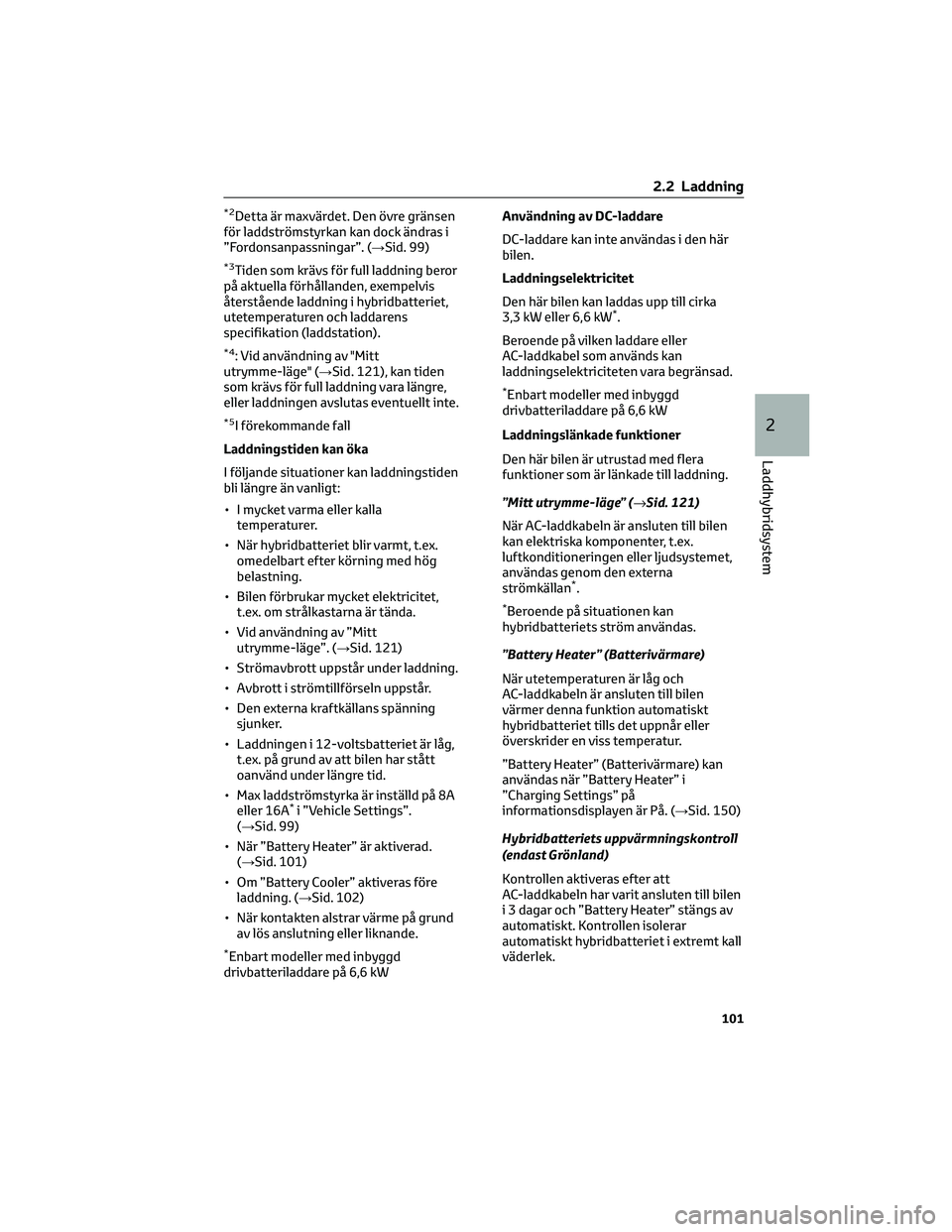

*2Detta är maxvärdet. Den övre gränsen
för laddströmstyrkan kan dock ändras i
”Fordonsanpassningar”. (→Sid. 99)
*3Tiden som krävs för full laddning beror
på aktuella förhållanden, exempelvis
återstående laddning i hybridbatteriet,
utetemperaturen och laddarens
specifikation (laddstation).
*4: Vid användning av "Mitt
utrymme-läge" (→Sid. 121), kan tiden
som krävs för full laddning vara längre,
eller laddningen avslutas eventuellt inte.
*5I förekommande fall
Laddningstiden kan öka
I följande situationer kan laddningstiden
bli längre än vanligt:
• I mycket varma eller kalla
temperaturer.
• När hybridbatteriet blir varmt, t.ex.
omedelbart efter körning med hög
belastning.
• Bilen förbrukar mycket elektricitet,
t.ex. om strålkastarna är tända.
• Vid användning av ”Mitt
utrymme-läge”. (→Sid. 121)
• Strömavbrott uppstår under laddning.
• Avbrott i strömtillförseln uppstår.
• Den externa kraftkällans spänning
sjunker.
• Laddningen i 12-voltsbatteriet är låg,
t.ex. på grund av att bilen har stått
oanvänd under längre tid.
• Max laddströmstyrka är inställd på 8A
eller 16A
*i ”Vehicle Settings”.
(→Sid. 99)
• När ”Battery Heater” är aktiverad.
(→Sid. 101)
• Om ”Battery Cooler” aktiveras före
laddning. (→Sid. 102)
• När kontakten alstrar värme på grund
av lös anslutning eller liknande.
*Enbart modeller med inbyggd
drivbatteriladdare på 6,6 kWAnvändning av DC-laddare
DC-laddare kan inte användas i den här
bilen.
Laddningselektricitet
Den här bilen kan laddas upp till cirka
3,3 kW eller 6,6 kW
*.
Beroende på vilken laddare eller
AC-laddkabel som används kan
laddningselektriciteten vara begränsad.
*Enbart modeller med inbyggd
drivbatteriladdare på 6,6 kW
Laddningslänkade funktioner
Den här bilen är utrustad med flera
funktioner som är länkade till laddning.
”Mitt utrymme-läge” (→Sid. 121)
När AC-laddkabeln är ansluten till bilen
kan elektriska komponenter, t.ex.
luftkonditioneringen eller ljudsystemet,
användas genom den externa
strömkällan
*.
*Beroende på situationen kan
hybridbatteriets ström användas.
”Battery Heater” (Batterivärmare)
När utetemperaturen är låg och
AC-laddkabeln är ansluten till bilen
värmer denna funktion automatiskt
hybridbatteriet tills det uppnår eller
överskrider en viss temperatur.
”Battery Heater” (Batterivärmare) kan
användas när ”Battery Heater” i
”Charging Settings” på
informationsdisplayen är På. (→Sid. 150)
Hybridbatteriets uppvärmningskontroll
(endast Grönland)
Kontrollen aktiveras efter att
AC-laddkabeln har varit ansluten till bilen
i 3 dagar och ”Battery Heater” stängs av
automatiskt. Kontrollen isolerar
automatiskt hybridbatteriet i extremt kall
väderlek.
2.2 Laddning
101
2
Laddhybridsystem

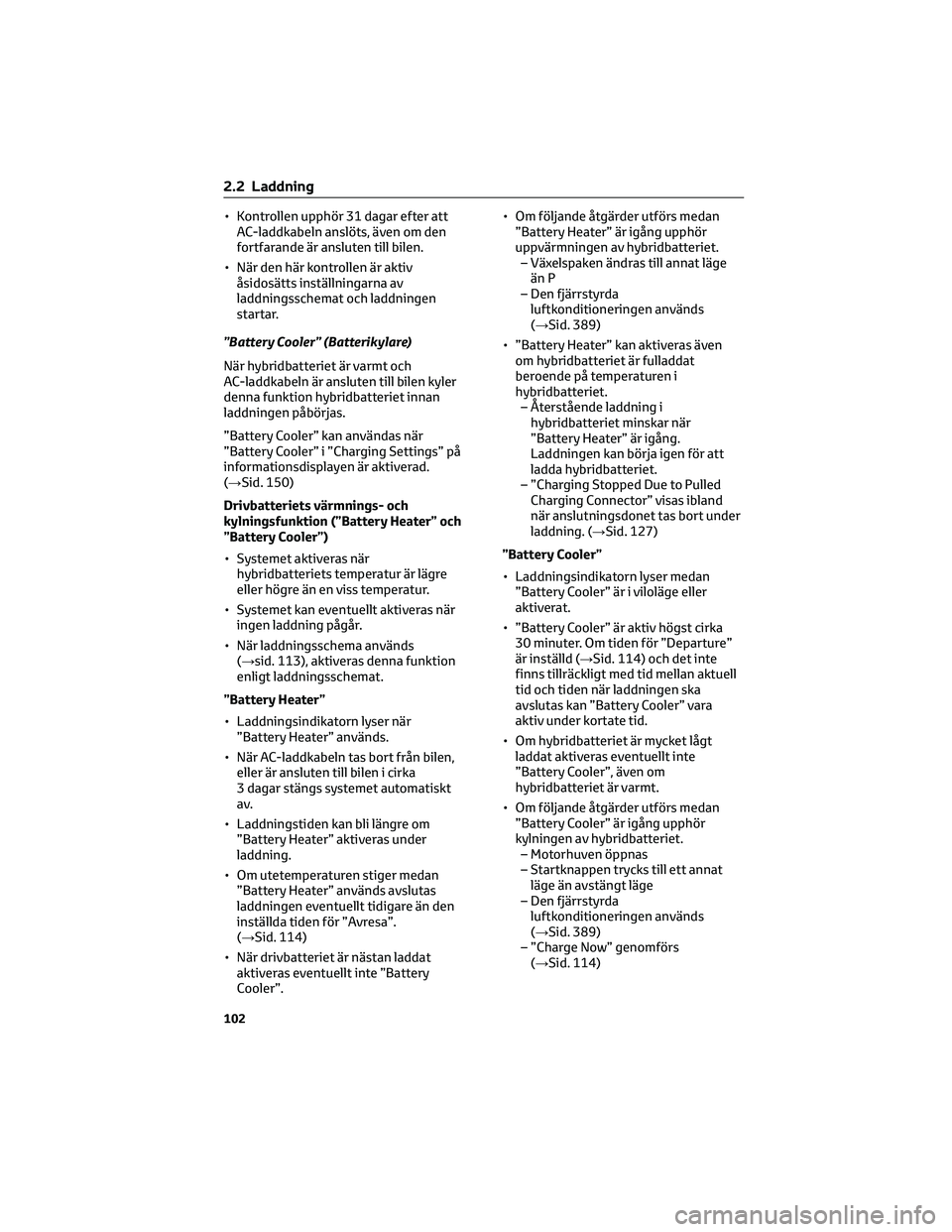

• Kontrollen upphör 31 dagar efter att
AC-laddkabeln anslöts, även om den
fortfarande är ansluten till bilen.
• När den här kontrollen är aktiv
åsidosätts inställningarna av
laddningsschemat och laddningen
startar.
”Battery Cooler” (Batterikylare)
När hybridbatteriet är varmt och
AC-laddkabeln är ansluten till bilen kyler
denna funktion hybridbatteriet innan
laddningen påbörjas.
”Battery Cooler” kan användas när
”Battery Cooler” i ”Charging Settings” på
informationsdisplayen är aktiverad.
(→Sid. 150)
Drivbatteriets värmnings- och
kylningsfunktion (”Battery Heater” och
”Battery Cooler”)
• Systemet aktiveras när
hybridbatteriets temperatur är lägre
eller högre än en viss temperatur.
• Systemet kan eventuellt aktiveras när
ingen laddning pågår.
• När laddningsschema används
(→sid. 113), aktiveras denna funktion
enligt laddningsschemat.
”Battery Heater”
• Laddningsindikatorn lyser när
”Battery Heater” används.
• När AC-laddkabeln tas bort från bilen,
eller är ansluten till bilen i cirka
3 dagar stängs systemet automatiskt
av.
• Laddningstiden kan bli längre om
”Battery Heater” aktiveras under
laddning.
• Om utetemperaturen stiger medan
”Battery Heater” används avslutas
laddningen eventuellt tidigare än den
inställda tiden för ”Avresa”.
(→Sid. 114)
• När drivbatteriet är nästan laddat
aktiveras eventuellt inte ”Battery
Cooler”.• Om följande åtgärder utförs medan
”Battery Heater” är igång upphör
uppvärmningen av hybridbatteriet.
– Växelspaken ändras till annat läge
än P
– Den fjärrstyrda
luftkonditioneringen används
(→Sid. 389)
• ”Battery Heater” kan aktiveras även
om hybridbatteriet är fulladdat
beroende på temperaturen i
hybridbatteriet.
– Återstående laddning i
hybridbatteriet minskar när
”Battery Heater” är igång.
Laddningen kan börja igen för att
ladda hybridbatteriet.
– ”Charging Stopped Due to Pulled
Charging Connector” visas ibland
när anslutningsdonet tas bort under
laddning. (→Sid. 127)
”Battery Cooler”
• Laddningsindikatorn lyser medan
”Battery Cooler” är i viloläge eller
aktiverat.
• ”Battery Cooler” är aktiv högst cirka
30 minuter. Om tiden för ”Departure”
är inställd (→Sid. 114) och det inte
finns tillräckligt med tid mellan aktuell
tid och tiden när laddningen ska
avslutas kan ”Battery Cooler” vara
aktiv under kortate tid.
• Om hybridbatteriet är mycket lågt
laddat aktiveras eventuellt inte
”Battery Cooler”, även om
hybridbatteriet är varmt.
• Om följande åtgärder utförs medan
”Battery Cooler” är igång upphör
kylningen av hybridbatteriet.
– Motorhuven öppnas
– Startknappen trycks till ett annat
läge än avstängt läge
– Den fjärrstyrda
luftkonditioneringen används
(→Sid. 389)
– ”Charge Now” genomförs
(→Sid. 114)
2.2 Laddning
102

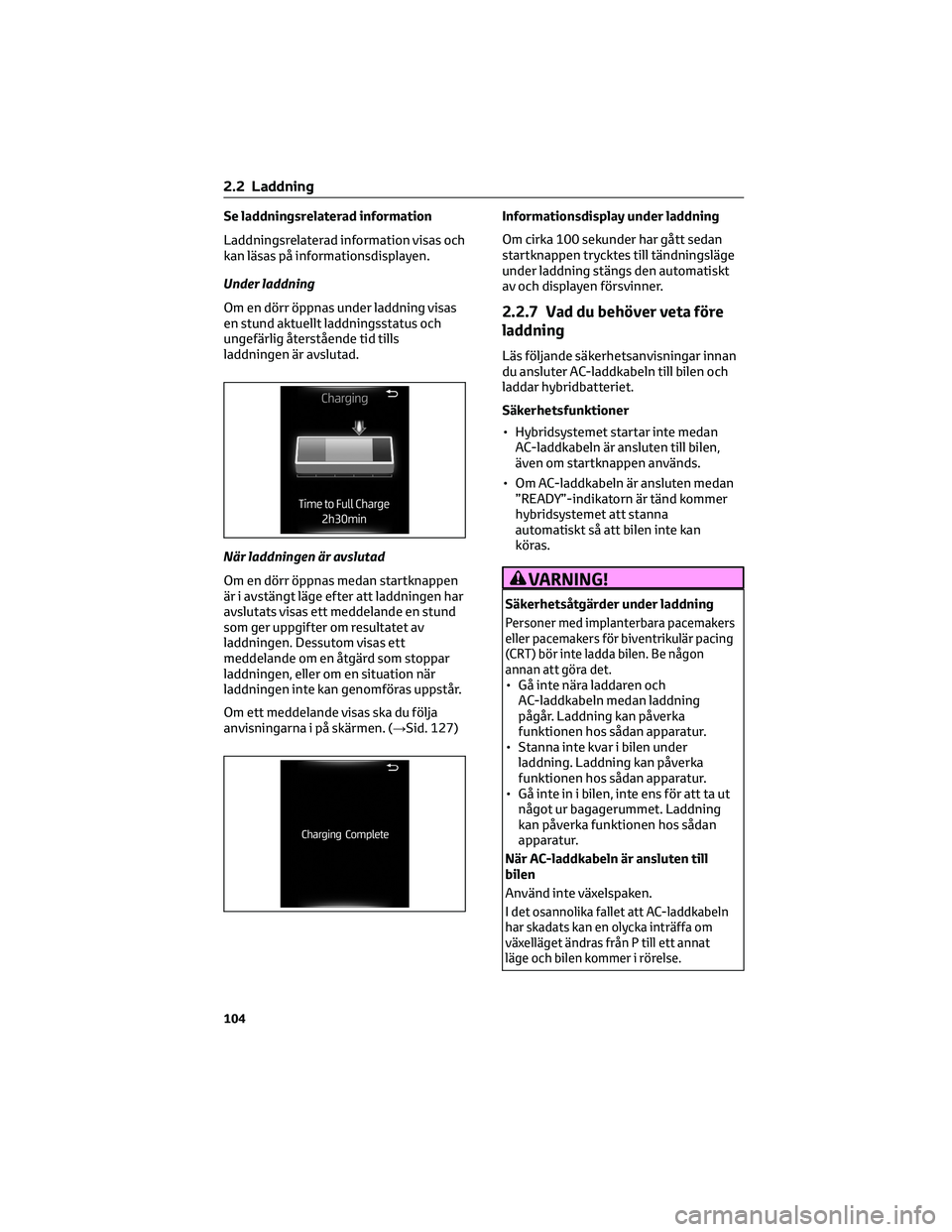

Se laddningsrelaterad information
Laddningsrelaterad information visas och
kan läsas på informationsdisplayen.
Under laddning
Om en dörr öppnas under laddning visas
en stund aktuellt laddningsstatus och
ungefärlig återstående tid tills
laddningen är avslutad.
När laddningen är avslutad
Om en dörr öppnas medan startknappen
är i avstängt läge efter att laddningen har
avslutats visas ett meddelande en stund
som ger uppgifter om resultatet av
laddningen. Dessutom visas ett
meddelande om en åtgärd som stoppar
laddningen, eller om en situation när
laddningen inte kan genomföras uppstår.
Om ett meddelande visas ska du följa
anvisningarna i på skärmen. (→Sid. 127)Informationsdisplay under laddning
Om cirka 100 sekunder har gått sedan
startknappen trycktes till tändningsläge
under laddning stängs den automatiskt
av och displayen försvinner.
2.2.7 Vad du behöver veta före
laddning
Läs följande säkerhetsanvisningar innan
du ansluter AC-laddkabeln till bilen och
laddar hybridbatteriet.
Säkerhetsfunktioner
• Hybridsystemet startar inte medan
AC-laddkabeln är ansluten till bilen,
även om startknappen används.
• Om AC-laddkabeln är ansluten medan
”READY”-indikatorn är tänd kommer
hybridsystemet att stanna
automatiskt så att bilen inte kan
köras.
VARNING!
Säkerhetsåtgärder under laddning
Personer med implanterbara pacemakers
eller pacemakers för biventrikulär pacing
(CRT) bör inte ladda bilen. Be någon
annan att göra det.
• Gå inte nära laddaren och
AC-laddkabeln medan laddning
pågår. Laddning kan påverka
funktionen hos sådan apparatur.
• Stanna inte kvar i bilen under
laddning. Laddning kan påverka
funktionen hos sådan apparatur.
• Gå inte in i bilen, inte ens för att ta ut
något ur bagagerummet. Laddning
kan påverka funktionen hos sådan
apparatur.
När AC-laddkabeln är ansluten till
bilen
Använd inte växelspaken.
I det osannolika fallet att AC-laddkabeln
har skadats kan en olycka inträffa om
växelläget ändras från P till ett annat
läge och bilen kommer i rörelse.
2.2 Laddning
104
