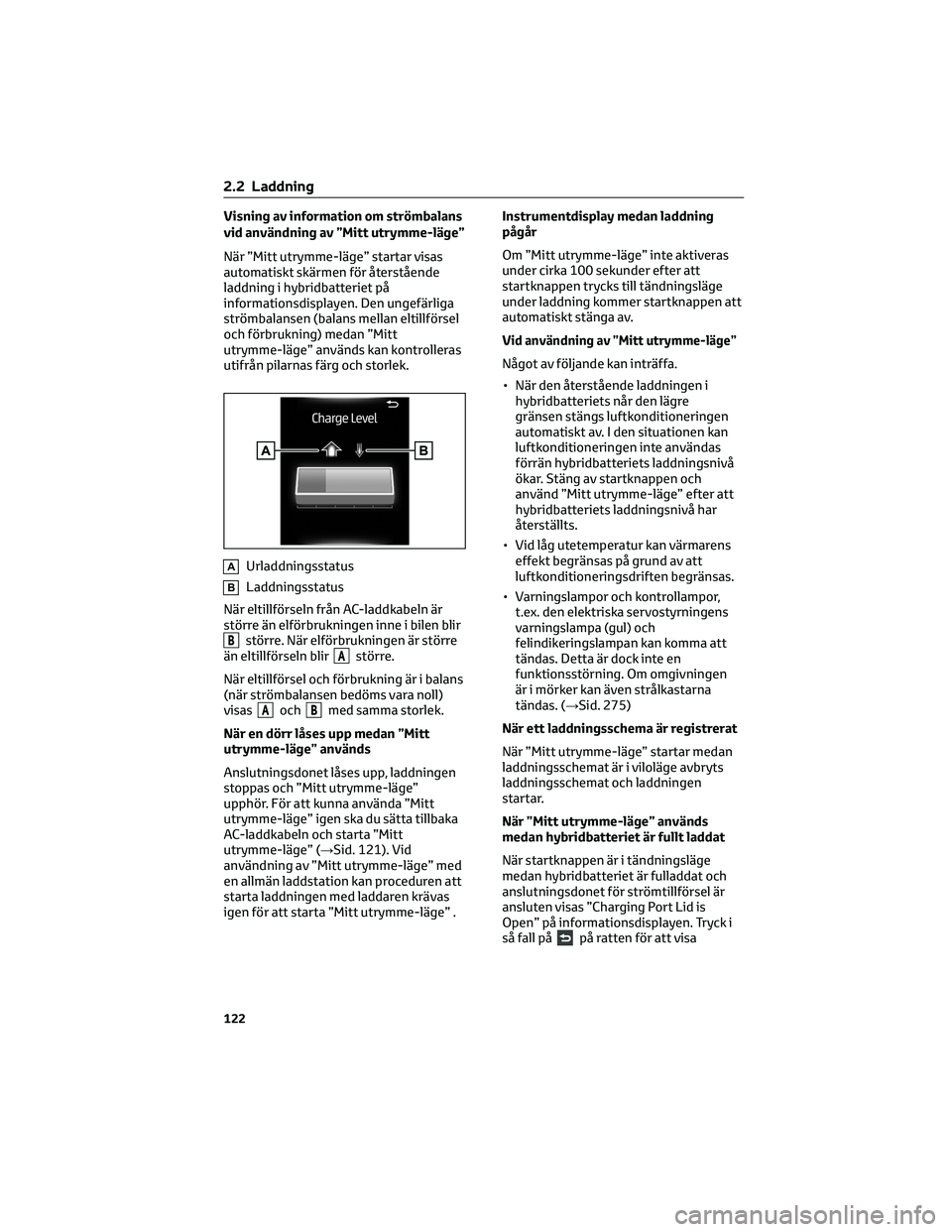

Visning av information om strömbalans
vid användning av ”Mitt utrymme-läge”
När ”Mitt utrymme-läge” startar visas
automatiskt skärmen för återstående
laddning i hybridbatteriet på
informationsdisplayen. Den ungefärliga
strömbalansen (balans mellan eltillförsel
och förbrukning) medan ”Mitt
utrymme-läge” används kan kontrolleras
utifrån pilarnas färg och storlek.
AUrladdningsstatus
BLaddningsstatus
När eltillförseln från AC-laddkabeln är
större än elförbrukningen inne i bilen blir
Bstörre. När elförbrukningen är större
än eltillförseln blir
Astörre.
När eltillförsel och förbrukning är i balans
(när strömbalansen bedöms vara noll)
visas
AochBmed samma storlek.
När en dörr låses upp medan ”Mitt
utrymme-läge” används
Anslutningsdonet låses upp, laddningen
stoppas och ”Mitt utrymme-läge”
upphör. För att kunna använda ”Mitt
utrymme-läge” igen ska du sätta tillbaka
AC-laddkabeln och starta ”Mitt
utrymme-läge” (→Sid. 121). Vid
användning av ”Mitt utrymme-läge” med
en allmän laddstation kan proceduren att
starta laddningen med laddaren krävas
igen för att starta ”Mitt utrymme-läge” .Instrumentdisplay medan laddning
pågår
Om ”Mitt utrymme-läge” inte aktiveras
under cirka 100 sekunder efter att
startknappen trycks till tändningsläge
under laddning kommer startknappen att
automatiskt stänga av.
V
id användning av ”Mitt utrymme-läge”
Något av följande kan inträffa.
• När den återstående laddningen i
hybridbatteriets når den lägre
gränsen stängs luftkonditioneringen
automatiskt av. I den situationen kan
luftkonditioneringen inte användas
förrän hybridbatteriets laddningsnivå
ökar. Stäng av startknappen och
använd ”Mitt utrymme-läge” efter att
hybridbatteriets laddningsnivå har
återställts.
• Vid låg utetemperatur kan värmarens
effekt begränsas på grund av att
luftkonditioneringsdriften begränsas.
• Varningslampor och kontrollampor,
t.ex. den elektriska servostyrningens
varningslampa (gul) och
felindikeringslampan kan komma att
tändas. Detta är dock inte en
funktionsstörning. Om omgivningen
är i mörker kan även strålkastarna
tändas. (→Sid. 275)
När ett laddningsschema är registrerat
När ”Mitt utrymme-läge” startar medan
laddningsschemat är i viloläge avbryts
laddningsschemat och laddningen
startar.
När ”Mitt utrymme-läge” används
medan hybridbatteriet är fullt laddat
När startknappen är i tändningsläge
medan hybridbatteriet är fulladdat och
anslutningsdonet för strömtillförsel är
ansluten visas ”Charging Port Lid is
Open” på informationsdisplayen. Tryck i
så fall på
på ratten för att visa
2.2 Laddning
122

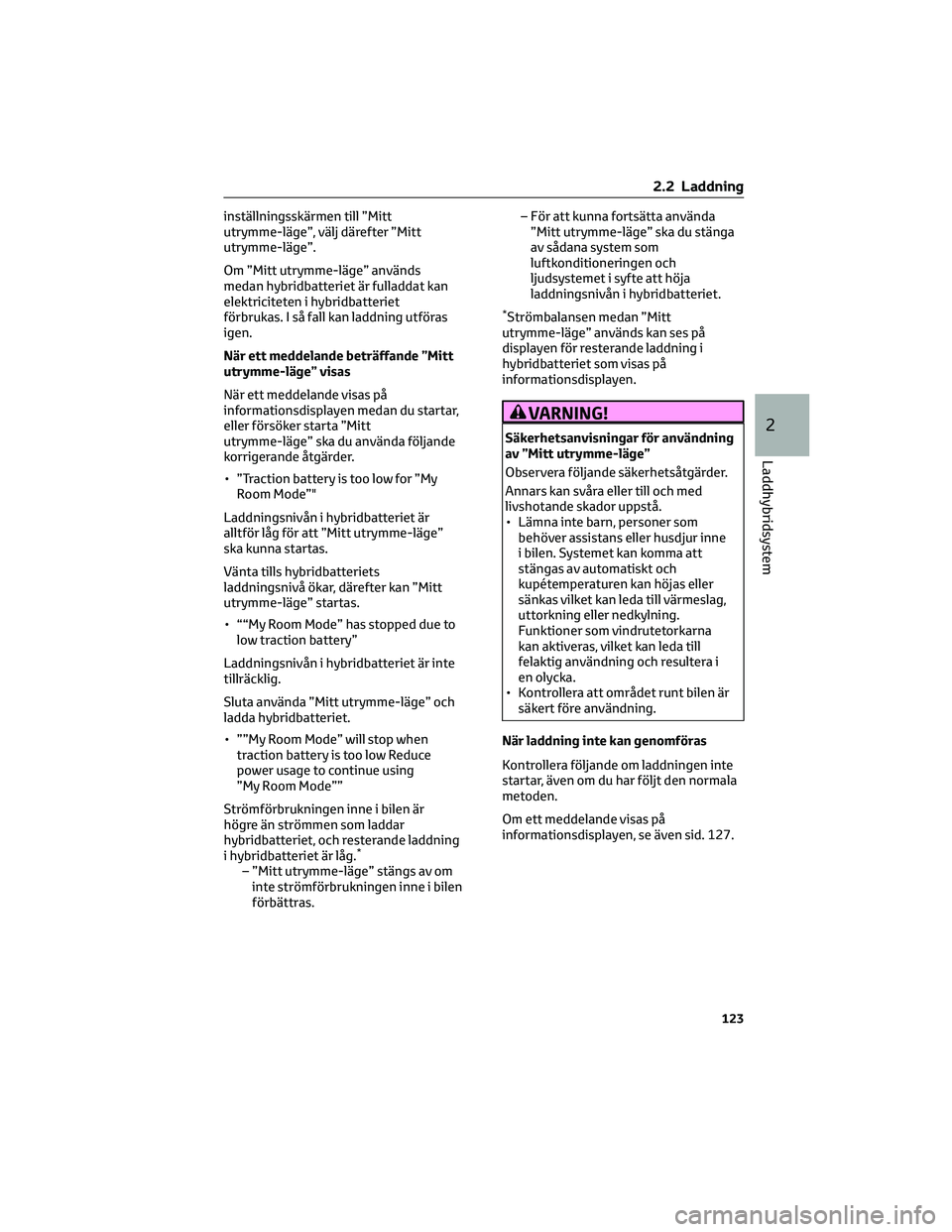

inställningsskärmen till ”Mitt
utrymme-läge”, välj därefter ”Mitt
utrymme-läge”.
Om ”Mitt utrymme-läge” används
medan hybridbatteriet är fulladdat kan
elektriciteten i hybridbatteriet
förbrukas. I så fall kan laddning utföras
igen.
När ett meddelande beträffande ”Mitt
utrymme-läge” visas
När ett meddelande visas på
informationsdisplayen medan du startar,
eller försöker starta ”Mitt
utrymme-läge” ska du använda följande
korrigerande åtgärder.
• ”Traction battery is too low for ”My
Room Mode”"
Laddningsnivån i hybridbatteriet är
alltför låg för att ”Mitt utrymme-läge”
ska kunna startas.
Vänta tills hybridbatteriets
laddningsnivå ökar, därefter kan ”Mitt
utrymme-läge” startas.
• ““My Room Mode” has stopped due to
low traction battery”
Laddningsnivån i hybridbatteriet är inte
tillräcklig.
Sluta använda ”Mitt utrymme-läge” och
ladda hybridbatteriet.
• ””My Room Mode” will stop when
traction battery is too low Reduce
power usage to continue using
”My Room Mode””
Strömförbrukningen inne i bilen är
högre än strömmen som laddar
hybridbatteriet, och resterande laddning
i hybridbatteriet är låg.
*
– ”Mitt utrymme-läge” stängs av om
inte strömförbrukningen inne i bilen
förbättras.– För att kunna fortsätta använda
”Mitt utrymme-läge” ska du stänga
av sådana system som
luftkonditioneringen och
ljudsystemet i syfte att höja
laddningsnivån i hybridbatteriet.
*Strömbalansen medan ”Mitt
utrymme-läge” används kan ses på
displayen för resterande laddning i
hybridbatteriet som visas på
informationsdisplayen.
VARNING!
Säkerhetsanvisningar för användning
av ”Mitt utrymme-läge”
Observera följande säkerhetsåtgärder.
Annars kan svåra eller till och med
livshotande skador uppstå.
• Lämna inte barn, personer som
behöver assistans eller husdjur inne
i bilen. Systemet kan komma att
stängas av automatiskt och
kupétemperaturen kan höjas eller
sänkas vilket kan leda till värmeslag,
uttorkning eller nedkylning.
Funktioner som vindrutetorkarna
kan aktiveras, vilket kan leda till
felaktig användning och resultera i
en olycka.
• Kontrollera att området runt bilen är
säkert före användning.
När laddning inte kan genomföras
Kontrollera följande om laddningen inte
startar, även om du har följt den normala
metoden.
Om ett meddelande visas på
informationsdisplayen, se även sid. 127.
2.2 Laddning
123
2
Laddhybridsystem

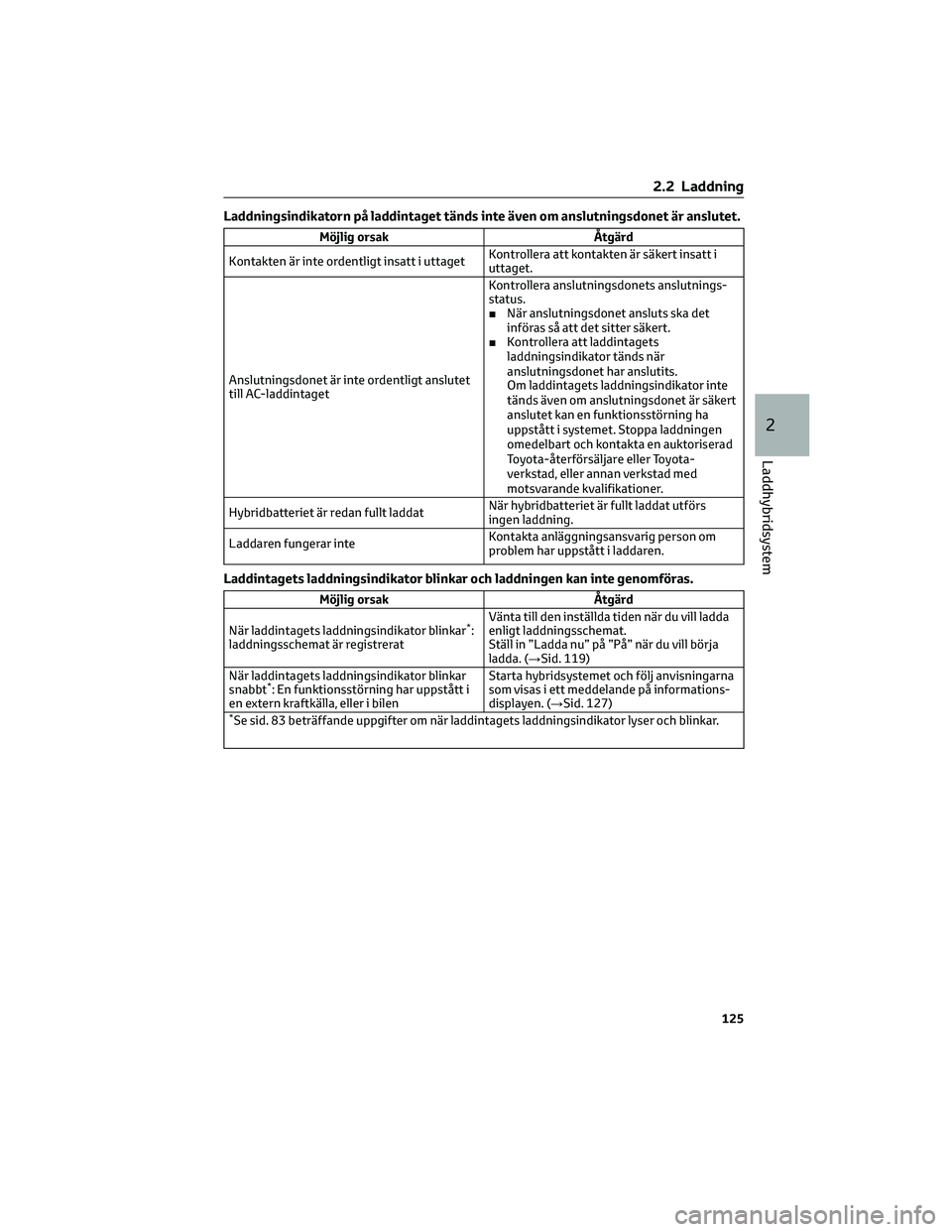

Laddningsindikatorn på laddintaget tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordentligt insatt i uttagetKontrollera att kontakten är säkert insatt i
uttaget.
Anslutningsdonet är inte ordentligt anslutet
till AC-laddintagetKontrollera anslutningsdonets anslutnings-
status.
■När anslutningsdonet ansluts ska det
införas så att det sitter säkert.
■Kontrollera att laddintagets
laddningsindikator tänds när
anslutningsdonet har anslutits.
Om laddintagets laddningsindikator inte
tänds även om anslutningsdonet är säkert
anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen
omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Hybridbatteriet är redan fullt laddatNär hybridbatteriet är fullt laddat utförs
ingen laddning.
Laddaren fungerar inteKontakta anläggningsansvarig person om
problem har uppstått i laddaren.
Laddintagets laddningsindikator blinkar och laddningen kan inte genomföras.
Möjlig orsak Åtgärd
När laddintagets laddningsindikator blinkar
*:
laddningsschemat är registreratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in ”Ladda nu” på ”På” när du vill börja
ladda. (→Sid. 119)
När laddintagets laddningsindikator blinkar
snabbt
*: En funktionsstörning har uppstått i
en extern kraftkälla, eller i bilenStarta hybridsystemet och följ anvisningarna
som visas i ett meddelande på informations-
displayen. (→Sid. 127)
*Se sid. 83 beträffande uppgifter om när laddintagets laddningsindikator lyser och blinkar.
2.2 Laddning
125
2
Laddhybridsystem

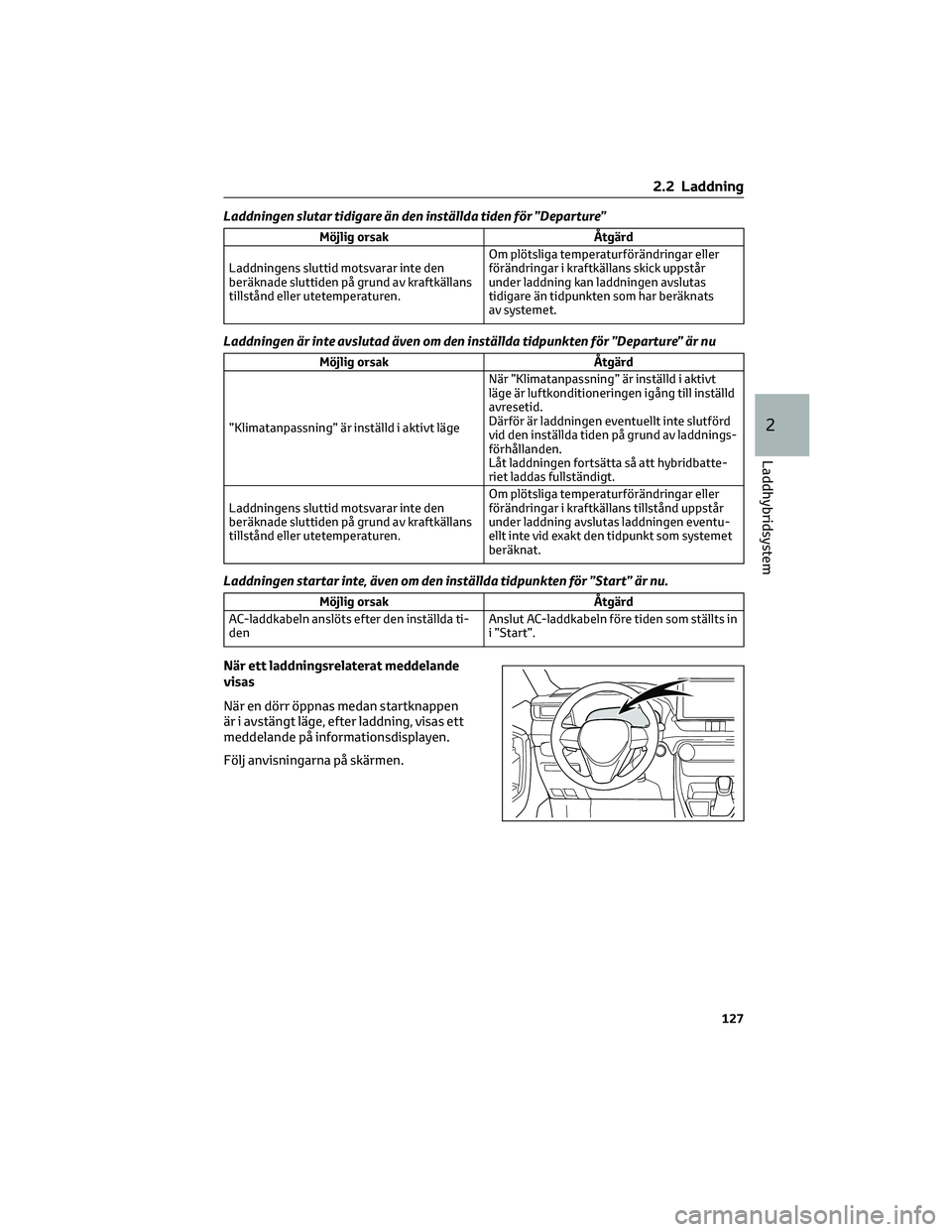

Laddningen slutar tidigare än den inställda tiden för ”Departure”
Möjlig orsak Åtgärd
Laddningens sluttid motsvarar inte den
beräknade sluttiden på grund av kraftkällans
tillstånd eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans skick uppstår
under laddning kan laddningen avslutas
tidigare än tidpunkten som har beräknats
av systemet.
Laddningen är inte avslutad även om den inställda tidpunkten för ”Departure” är nu
Möjlig orsak Åtgärd
”Klimatanpassning” är inställd i aktivt lägeNär ”Klimatanpassning” är inställd i aktivt
läge är luftkonditioneringen igång till inställd
avresetid.
Därför är laddningen eventuellt inte slutförd
vid den inställda tiden på grund av laddnings-
förhållanden.
Låt laddningen fortsätta så att hybridbatte-
riet laddas fullständigt.
Laddningens sluttid motsvarar inte den
beräknade sluttiden på grund av kraftkällans
tillstånd eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans tillstånd uppstår
under laddning avslutas laddningen eventu-
ellt inte vid exakt den tidpunkt som systemet
beräknat.
Laddningen startar inte, även om den inställda tidpunkten för ”Start” är nu.
Möjlig orsak Åtgärd
AC-laddkabeln anslöts efter den inställda ti-
denAnslut AC-laddkabeln före tiden som ställts in
i ”Start”.
När ett laddningsrelaterat meddelande
visas
När en dörr öppnas medan startknappen
är i avstängt läge, efter laddning, visas ett
meddelande på informationsdisplayen.
Följ anvisningarna på skärmen.
2.2 Laddning
127
2
Laddhybridsystem

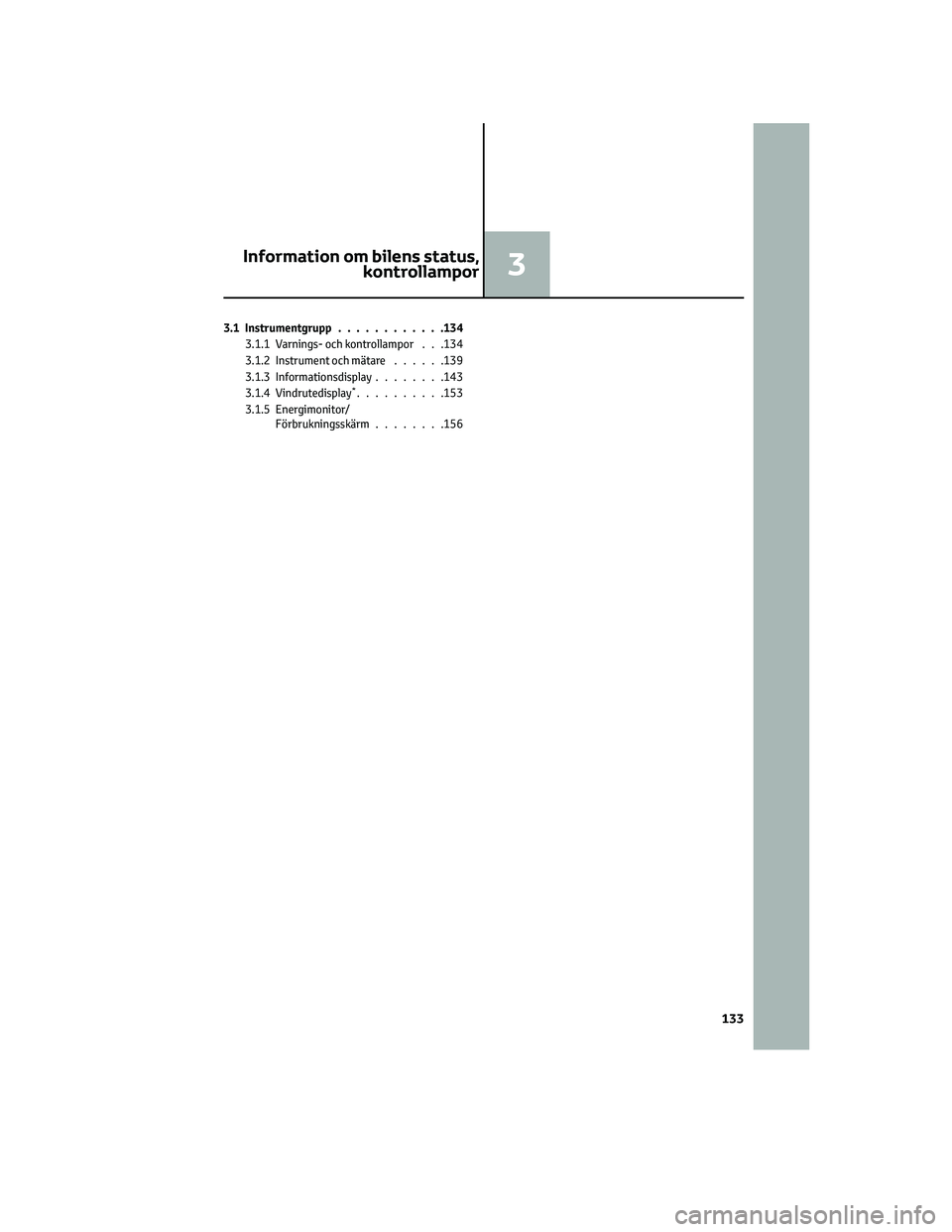

3.1 Instrumentgrupp............134
3.1.1 Varnings- och kontrollampor . . .134
3.1.2 Instrument och mätare......139
3.1.3 Informationsdisplay........143
3.1.4 Vindrutedisplay
*..........153
3.1.5 Energimonitor/
Förbrukningsskärm........156
Information om bilens status,
kontrollampor3
133

Förarens och framsätes-
passagerarens bältespå-
minnare (→Sid. 484)
Säkerhetsbälten i bak-
sätet, påminnelselampor
(→Sid. 484)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En systemstörning kan föreligga
om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på informations-
displayen med ett meddelande.
*3Kontrolampan OFF till Toyota parke-
ringssensor tänds när startknappen trycks
till tändningsläge medan Toyota parke-
ringssensor är aktiverad. Den slocknar
efter några sekunder.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt genast en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.Kontrollampor
Kontrollamporna håller föraren informerad
om status i bilens olika system.
Blinkers, kontrollampa
(→Sid. 270)
Bakljus, kontrollampa
(→Sid. 275)
Helljus, kontrollampa
(→Sid. 276)
Automatiskt helljus, kon-
trollampa (i förekom-
mande fall) (→Sid. 277)
Dimljus fram, kon-
trollampa (→Sid. 280)
Dimljus bak, kon-
trollampa (→Sid. 280)
Elektroniskt lås- och
startsystem, kon-
trollampa
*1(→Sid. 262)
Farthållare, kontrollampa
(→Sid. 314, Sid. 324)
Aktiv farthållare, kon-
trollampa (i förekom-
mande fall) (→Sid. 314)
Farthållare, kontrollampa
“SET” (→Sid. 314,
Sid. 324)
Hastighetsbegränsare,
kontrollampa (i förekom-
mande fall) (→Sid. 326)
3.1 Instrumentgrupp
136

“PASSENGER AIR BAG”,
kontrollampa*5, 9
(i förekommande fall)
(→Sid. 37)
*1Den här lampan tänds på informations-
displayen med ett meddelande.
*2Beroende på rådande driftsförhållanden
kan färgen och om lampan tänds/blinkar
ändras.
*3Lampan tänds när systemet stängs av.*4Toyota parkeringssensors avstängnings-
indikator OFF tänds när startknappen
trycks till tändningsläge medan Toyota
parkeringssensor är aktiverad. Den slock-
nar efter några sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
*6Den här lampan tänds i ytterbackspeg-
larna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8: Den visade kontrollampan ändras enligt
det aktuella driftsläget för laddhybridsys-
temet.
*9Den här lampan tänds på mittpanelen.
BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor när startknappen trycks
till tändningsläge, eller BSM-funktionen/
RCTA-funktionen aktiveras medan
startknappen är i tändningsläge.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder.
Om BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen om detta skulle inträffa.
3.1 Instrumentgrupp
138

3.1.2 Instrument och mätare
Mätarna visar olika typer av körinformation.
Mätardisplay
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 149)
Analog hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna "A" och "B" kan användas
för att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
139
3
Information om bilens status, kontrollampor

Digital hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
140

I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla (inklusive när
”Mitt utrymme-läge” används), eller
vid körning i låg hastighet (under
20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från
–40 °C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 143
Specialinställning
Inställningar (t.ex. mätardisplay) kan
ändras på skärmen
på
informationsdisplayen. (→Sid. 149)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
VARNING!(Fortsättning)
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Motorn kan vara överhettad om
”Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual” visas
på informationsdisplayen. I så fall ska
du stanna bilen på en säker plats och
kontrollera motorn när den har
svalnat. (→Sid. 515)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
3.1 Instrumentgrupp
142
