Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen
när bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
Ställa in klockan
Klockan kan ställas in på skärmen för
navigations/-multimediasystemet.
Se instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till
multimediasystemet.
3.1.3 Informationsdisplay
Informationsdisplayen används till att
visa information relaterad till
bränsleeffektiviteten och olika typer av
körningsrelaterad information.
Informationsdisplayen kan även
användas till att visa displayinställningar,
och andra inställningar.
Information på displayen
Följande information visas på
informationsdisplayen.
AKörstödssystem, information
Visar detekterade skyltar medan
RSA-systemet (i förekommande fall) är
aktiverat. (→Sid. 311)Visar en bild när följande system är
aktiverade och en annan menysymbol än
väljs:
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 302)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 314)
• Farthållare (i förekommande fall)
(→Sid. 324)
• Fartbegränsare (i förekommande
fall) (→Sid. 326)
BInformationsyta
Olika typer av information kan visas
genom att en menysymbol väljs.
Dessutom visas snabbmenyer med
varningar eller förslag/råd i vissa
situationer.
CMenysymboler (→Sid. 144)
Informationsdisplayen visas när
Startknappen är i tändningsläge.
Vid byte av körläge
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget. (→Sid. 367)
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget eller när Trail Mode aktiveras.
(→Sid. 367, Sid. 368)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
när skärmen används.
3.1 Instrumentgrupp
143
3
Information om bilens status, kontrollampor

Ändra displayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
ABläddra på skärmen*/växla
display*/flytta markören
BTryck in: OK/Ställ in Håll intryckt:
Nollställ/Visa anpassningsbara
funktioner
CÅtergå till föregående skärm
DRinga/ta mot samtal och visning av
historik (i förekommande fall)
Länkat till handsfree-systemet
visas ringa eller ta emot samtal.
Se instruktionsboken till
navigations-/multimediasystemet
eller instruktionsboken till
multimediasystemet för uppgifter
om handsfree-systemet.
*På skärmar med bläddringsfunktion och
displayen kan växlas, visas en rullningslist
eller en rund symbol som visar antalet
registrerade skärmar som visas.
VARNING!
Säkerhetsåtgärder under körning
Av säkerhetsskäl ska du undvika att
använda rattmonterade kontroller
under körning så mycket det går, titta
inte heller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda de
rattmonterade kontrollerna. I annat fall
kan ratten stötas till vilket kan leda till
en plötslig olycka.Menysymboler
Information relaterad till respektive
symbol kan visas genom att symbolen
väljs med rattreglagen.
Viss information visas eventuellt
automatiskt beroende på situationen.
Symbol Display
Display för körinformation
(→Sid. 144)
Display för information om
körstödssystemen
(→Sid. 147)
Ljudsystemslänkad display
(→Sid. 148)
Display för fordonsinfor-
mation (→Sid. 148)
Display för inställningar
(→Sid. 149)
Visning av varningsmedde-
lande (→Sid. 152)
Display för körinformation
Välj för att visa uppgifter i olika former
om bränsleförbrukning.
Elförbrukning/Bränsleekonomi
Displayen skiljer sig i EV-läge eller AUTO
EV/HV-läge, samt i HV-läge.
3.1 Instrumentgrupp
144

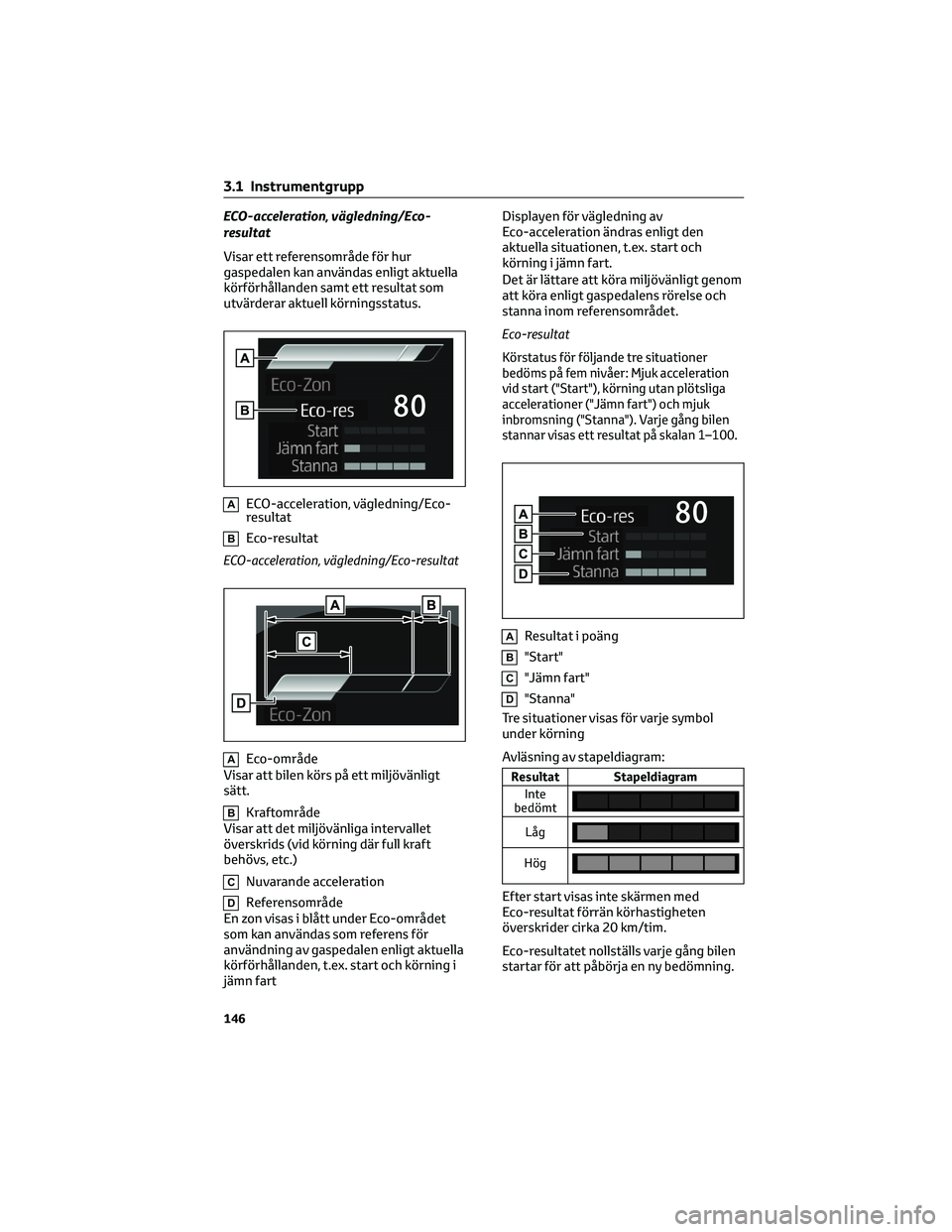

ECO-acceleration, vägledning/Eco-
resultat
Visar ett referensområde för hur
gaspedalen kan användas enligt aktuella
körförhållanden samt ett resultat som
utvärderar aktuell körningsstatus.
AECO-acceleration, vägledning/Eco-
resultat
BEco-resultat
ECO-acceleration, vägledning/Eco-resultat
AEco-område
Visar att bilen körs på ett miljövänligt
sätt.
BKraftområde
Visar att det miljövänliga intervallet
överskrids (vid körning där full kraft
behövs, etc.)
CNuvarande acceleration
DReferensområde
En zon visas i blått under Eco-området
som kan användas som referens för
användning av gaspedalen enligt aktuella
körförhållanden, t.ex. start och körning i
jämn fartDisplayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt genom
att köra enligt gaspedalens rörelse och
stanna inom referensområdet.
Eco-resultat
Körstatus för följande tre situationer
bedöms på fem nivåer: Mjuk acceleration
vid start ("Start"), körning utan plötsliga
accelerationer ("Jämn fart") och mjuk
inbromsning ("Stanna"). Varje gång bilen
stannar visas ett resultat på skalan 1–100.
AResultat i poäng
B"Start"
C"Jämn fart"
D"Stanna"
Tre situationer visas för varje symbol
under körning
Avläsning av stapeldiagram:
Resultat Stapeldiagram
Inte
bedömt
Låg
Hög
Efter start visas inte skärmen med
Eco-resultat förrän körhastigheten
överskrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
3.1 Instrumentgrupp
146

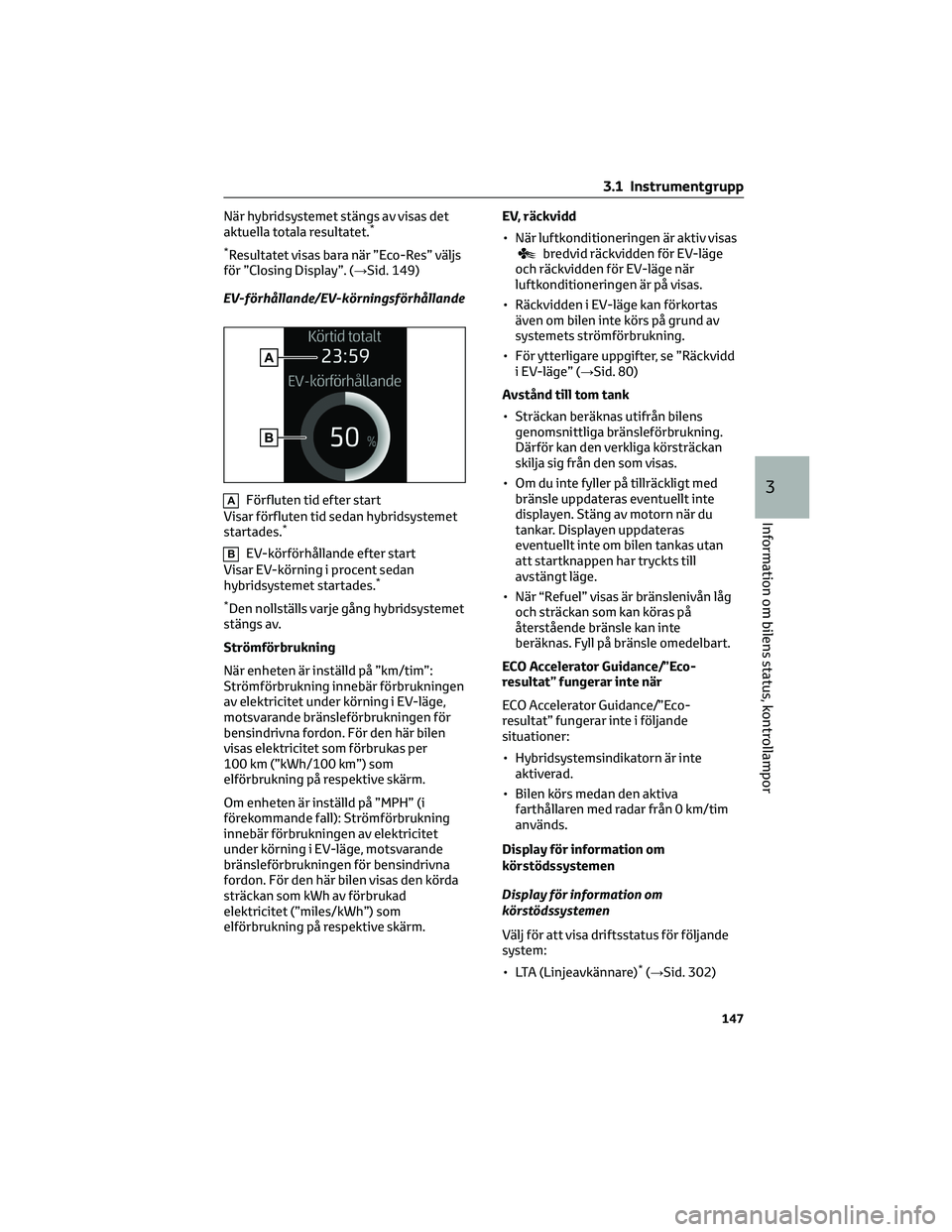

När hybridsystemet stängs av visas det
aktuella totala resultatet.*
*
Resultatet visas bara när ”Eco-Res” väljs
för ”Closing Display”. (→Sid. 149)
EV-förhållande/EV-körningsförhållande
AFörfluten tid efter start
Visar förfluten tid sedan hybridsystemet
startades.
*
BEV-körförhållande efter start
Visar EV-körning i procent sedan
hybridsystemet startades.
*
*
Den nollställs varje gång hybridsystemet
stängs av.
Strömförbrukning
När enheten är inställd på ”km/tim”:
Strömförbrukning innebär förbrukningen
av elektricitet under körning i EV-läge,
motsvarande bränsleförbrukningen för
bensindrivna fordon. För den här bilen
visas elektricitet som förbrukas per
100 km (”kWh/100 km”) som
elförbrukning på respektive skärm.
Om enheten är inställd på ”MPH” (i
förekommande fall): Strömförbrukning
innebär förbrukningen av elektricitet
under körning i EV-läge, motsvarande
bränsleförbrukningen för bensindrivna
fordon. För den här bilen visas den körda
sträckan som kWh av förbrukad
elektricitet (”miles/kWh”) som
elförbrukning på respektive skärm.EV, räckvidd
• När luftkonditioneringen är aktiv visas
bredvid räckvidden för EV-läge
och räckvidden för EV-läge när
luftkonditioneringen är på visas.
• Räckvidden i EV-läge kan förkortas
även om bilen inte körs på grund av
systemets strömförbrukning.
• För ytterligare uppgifter, se ”Räckvidd
i EV-läge” (→Sid. 80)
Avstånd till tom tank
• Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
• Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn när du
tankar. Displayen uppdateras
eventuellt inte om bilen tankas utan
att startknappen har tryckts till
avstängt läge.
• När “Refuel” visas är bränslenivån låg
och sträckan som kan köras på
återstående bränsle kan inte
beräknas. Fyll på bränsle omedelbart.
ECO Accelerator Guidance/”Eco-
resultat” fungerar inte när
ECO Accelerator Guidance/”Eco-
resultat” fungerar inte i följande
situationer:
• Hybridsystemsindikatorn är inte
aktiverad.
• Bilen körs medan den aktiva
farthållaren med radar från 0 km/tim
används.
Display för information om
körstödssystemen
Display för information om
körstödssystemen
Välj för att visa driftsstatus för följande
system:
• LTA (Linjeavkännare)
*(→Sid. 302)
3.1 Instrumentgrupp
147
3
Information om bilens status, kontrollampor

• Aktiv farthållare med radar från
0 km/tim*(→Sid. 314)
• Farthållare*(→Sid. 324)
• Fartbegränsare*(→Sid. 326)
*I förekommande fall
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkat till navigationssystemet.
• Vägledning
• Visning av kompass
Ljudanläggningslänkad display
Välj för att kunna välja ljudkälla eller spår
på displayen.
Display för fordonsinformation
Färdinformation
Två funktioner som väljs med
inställningen "Färdinformation"
(genomsnittlig hastighet, körsträcka och
total tid) kan visas vertikalt. Den visade
informationen ändras enligt inställningen
för ”Drive Info Type” (efter systemet
startades, eller mellan nollställningar).
(→Sid. 149)
Använd enbart den visade informationen
som referens.
Följande funktioner visas.
• "Tripp"
– "Snittfart": Visar medelhastigheten
sedan hybridsystemet startades
*
– "Körsträcka": Visar den körda
sträckan sedan hybridsystemet
startades
*
– "Total Tid": Visar den totala tiden
sedan hybridsystemet startades*
*
Dessa funktioner nollställs varje gång
hybridsystemet stängs av.
• "Total"
– "Average Speed": Visar den
genomsnittliga hastigheten sedan
displayen nollställdes
*
– "Distance": Visar den körda sträckan
sedan displayen nollställdes*
– "Total Time": Visar den totala tiden
sedan displayen nollställdes*
*
För nollställning, visa önskad funktion
och hållintryckt.
Energimonitor
→Sid. 156
Lufttryck i däcken
→Sid. 430
AWD-system, display
AFramhjulens riktning, display
Visar rattens svängvinkel och riktning via
framhjulens förändring på displayen.
BMomentfördelning, display
Visar körtillståndet för respektive hjul i
sex steg från 0 till 5.
CG-kraft, display*
Visar storleken och riktningen av
g-kraften på bilen via förändringar av
kulans läge på displayen.
DG-kraftens maximala riktning*
Denna funktion är länkad till
g-kraftsdisplayen, och riktningen för
kulans rörelse visas.
Håll
intryckt för att nollställa
noteringen.
EHjulspinn, display
När ett hjul spinner ändras färgen för
dess symbol på displayen och den blinkar.
*Den här funktionen visas bara när
körläget ställs in i sportläge.
3.1 Instrumentgrupp
148

Display för inställningar
Fordonsinställningar och innehållet som
visas på skärmen kan ändras via de
rattmonterade reglagen.
Inställningsmetod
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på
ellerpå rattreglagen
för att välja önskad funktion.
• Om funktionen sätts på och stängs
av, eller om volymen etc ändras på
inställningsskärmen så ändras
inställningen varje gång
trycks
in.
• För funktioner som medger
driftsinnehåll, displayinnehåll, etc
för funktionen som ska väljas visas
inställningsskärmen när
hålls
intryckt. Välj inställning eller önskat
värde (tid, etc) med
när
inställningsskärmen visas.
3. Tryck på
på rattreglagen när
inställningarna har ändrats.
LTA (Linjeavkännare)
(i förekommande fall) (→Sid. 302)
Välj för att ställa in följande funktioner.
• ”Körfältsmitt”
Välj för att aktivera/inaktivera
körfältsassistansen.
• ”Styrningsassistans”
Välj för att aktivera/inaktivera
styrningsassistansen.
• ”Varning”
Välj för att ändra respektive
aviseringsmetod för körfältsassistans.
• ”Känslighet”
Välj för att ställa in körfältsassistansens
känslighet.
• ”Krängningsvarning”
Välj för att aktivera/inaktivera bilens
krängningsvarning• ”Krängningskänslighet”
Välj för att ställa in
krängningsvarningens känslighet.
PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 295)
Välj för att ställa in följande funktioner.
• PCS på/av
Välj för att aktivera/inaktivera
krockskyddssystemet.
• ”Känslighet”
Välj för att ändra avståndsinställningen
för varningen i det aktiva krockskyddet.
BSM (Dödavinkelvarnare)
(i förekommande fall) (→Sid. 328)
Välj för att ställa in följande funktioner.
• BSM (Dödavinkelvarnare) På/Av
Välj för att aktivera/inaktivera
BSM-systemet.
• “Brightness”
Välj för att ändra ljusstyrkan i
ytterbackspeglarnas indikatorer.
(→Sid. 328)
• ”Sensitivity”
Välj för att ändra avståndsinställningen
för fordon som närmar sig.
Toyotas parkeringssensor
(i förekommande fall) (→Sid. 348)
Välj för att ställa in följande funktioner.
• Toyotas parkeringssensor På/Av
Välj för att aktivera/inaktivera Toyota
parkeringssensor.
• ”Volym”
Välj för att ställa in ljudvolymen för
summertonen som hörs när Toyota
parkeringssensorer är aktiva.
3.1 Instrumentgrupp
149
3
Information om bilens status, kontrollampor

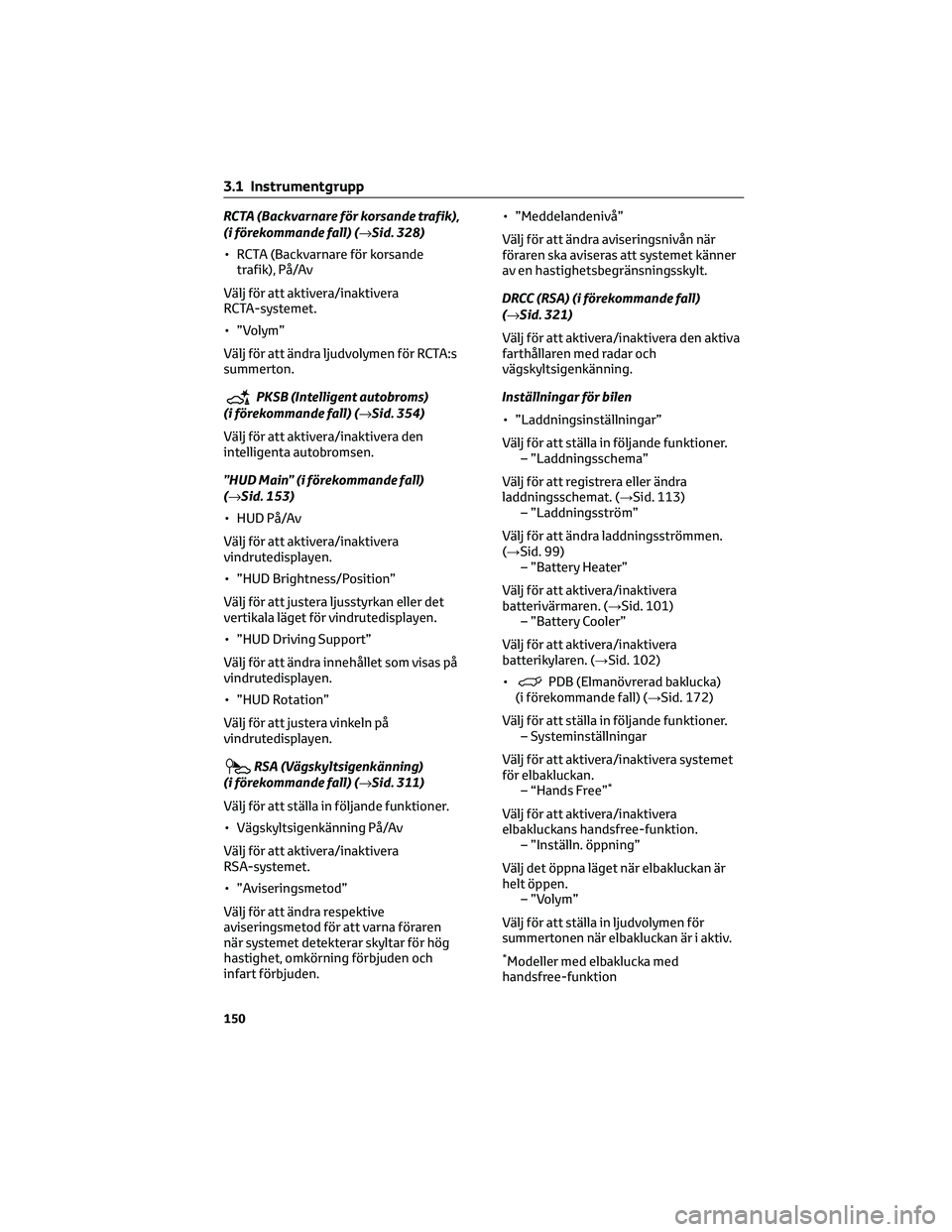

RCTA (Backvarnare för korsande trafik),
(i förekommande fall) (→Sid. 328)
• RCTA (Backvarnare för korsande
trafik), På/Av
Välj för att aktivera/inaktivera
RCTA-systemet.
• ”Volym”
Välj för att ändra ljudvolymen för RCTA:s
summerton.
PKSB (Intelligent autobroms)
(i förekommande fall) (→Sid. 354)
Välj för att aktivera/inaktivera den
intelligenta autobromsen.
”HUD Main” (i förekommande fall)
(→Sid. 153)
• HUD På/Av
Välj för att aktivera/inaktivera
vindrutedisplayen.
• ”HUD Brightness/Position”
Välj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• ”HUD Driving Support”
Välj för att ändra innehållet som visas på
vindrutedisplayen.
• ”HUD Rotation”
Välj för att justera vinkeln på
vindrutedisplayen.
RSA (Vägskyltsigenkänning)
(i förekommande fall) (→Sid. 311)
Välj för att ställa in följande funktioner.
• Vägskyltsigenkänning På/Av
Välj för att aktivera/inaktivera
RSA-systemet.
• ”Aviseringsmetod”
Välj för att ändra respektive
aviseringsmetod för att varna föraren
när systemet detekterar skyltar för hög
hastighet, omkörning förbjuden och
infart förbjuden.• ”Meddelandenivå”
Välj för att ändra aviseringsnivån när
föraren ska aviseras att systemet känner
av en hastighetsbegränsningsskylt.
DRCC (RSA) (i förekommande fall)
(→Sid. 321)
Välj för att aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning.
Inställningar för bilen
• ”Laddningsinställningar”
Välj för att ställa in följande funktioner.
– ”Laddningsschema”
Välj för att registrera eller ändra
laddningsschemat. (→Sid. 113)
– ”Laddningsström”
Välj för att ändra laddningsströmmen.
(→Sid. 99)
– ”Battery Heater”
Välj för att aktivera/inaktivera
batterivärmaren. (→Sid. 101)
– ”Battery Cooler”
Välj för att aktivera/inaktivera
batterikylaren. (→Sid. 102)
•
PDB (Elmanövrerad baklucka)
(i förekommande fall) (→Sid. 172)
Välj för att ställa in följande funktioner.
– Systeminställningar
Välj för att aktivera/inaktivera systemet
för elbakluckan.
– “Hands Free”
*
Välj för att aktivera/inaktivera
elbakluckans handsfree-funktion.
– ”Inställn. öppning”
Välj det öppna läget när elbakluckan är
helt öppen.
– ”Volym”
Välj för att ställa in ljudvolymen för
summertonen när elbakluckan är i aktiv.
*Modeller med elbaklucka med
handsfree-funktion
3.1 Instrumentgrupp
150

• ”TPWS” (Däcktryckvarningssystem)
(→Sid. 430)
– ”Inställningstryck”
Välj för att nollställa
däcktryckvarningssystemet.
– ”Identifiera varje hjul och plats”
Välj för att registrera ID-koderna till
däcktrycksensorerna i
däcktryckvarningssystemet.
– ”Inställningsenhet”
Välj för att ändra måttenheter på
displayen.
• “Rear Seat Reminder” (→Sid. 167)
Välj för att aktivera/inaktivera bakre
bältespåminnaren.
Inställningar
• “Språk”
Välj för att ändra språket på
informationsdisplayen.
• ”Enheter”
Välj för att ändra måttenheter på
displayen.
• ”Typ av mätare”
Välj för att ändra
hastighetsmätardisplayen.
•
(EV, kontrollampa) (→Sid. 71)
Välj för att aktivera/inaktivera
EV-kontrollampan.
•
(Inställning av displayen för
körinformation)
Välj för att ställa in följande funktioner.
– ”Hybridsystem”
Välj för att aktivera/inaktivera ECO
Accelerator Guidance (→Sid. 146).
– ”Bränsleförbrukning”
Välj för att ändra displayen för
bränsleförbrukning (→Sid. 144).
– ”Strömförbrukning”
Välj för att ändra displayen för
strömförbrukning (→Sid. 144).•
(Inställningar av ljudsystemet)
Välj för att aktivera/inaktivera skärmen
.
•
(Inställning av displayen för
fordonsinformation)
– ”Displayinnehåll”
Välj för att ställa in följande funktioner.
”Energimonitor”:
Välj för att aktivera/inaktivera
energimonitorn (→Sid. 156)
AWD:
Välj för att aktivera/inaktivera displayen
för AWD-systemet (→Sid. 148).
– ”Körinfotyp”
Välj för att ändra displayen för typ av
körinfo mellan resa och totalt.
(→Sid. 148).
– ”Färdinformation”
Välj för att ställa in funktionerna
på övre och undre sidan av
körinformationsskärmen från dessa tre
funktioner, snittfart, avstånd och total tid.
• ”Closing Display”
Välj för att ställa in funktionerna som
ska visas när startknappen trycks till
avstängt läge,.
• ”Popup-meddelande”
(i förekommande fall)
Välj för att aktivera/inaktivera följande
popup-meddelanden som kan visas i
vissa situationer.
– Visning av korsningsvägledning
som är länkad till
navigationssystemet
(i förekommande fall)
– Visning av inkommande samtal i
handsfree-systemet
(i förekommande fall)
– Användning av ljudanläggning
– Ljudvolym
– Röststyrning (i förekommande fall)
• ”Kalender”
Välj för att ställa in kalendern.
3.1 Instrumentgrupp
151
3
Information om bilens status, kontrollampor

Detta kan bara ställas in om
GPS-kalibrering av klockan är avstängd i
multimediainställningarna.
• ”MID OFF”
Ett tom skärm visas
• ”Grundinställn.”
Välj för att nollställa mätardisplayernas
inställningar.
Avbrott på inställningsdisplay
• Vid följande tillfällen avbryts
inställningsdisplayen tillfälligt.
– Om ett varningsmeddelande visas
på informationsdisplayen
– Om bilen kommer i rörelse
• Inställningar av funktioner som inte
finns i bilen visas inte.
• Om en funktion är avstängd kan
relaterade inställningar av den
funktionen inte väljas.
VARNING!
Säkerhetsåtgärder vid inställning av
display
Eftersom hybridsystemet måste vara
igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats
med bra ventilation. I ett slutet
utrymme, som ett garage, kan avgaser
och skadlig kolmonoxid (CO) ansamlas
och tränga in i bilen. Det kan leda till
dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
Under inställning av displayen
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i gång
medan displayen ställs in.
Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden
och föreslagna åtgärder om en
funktionsstörning känns av. (→Sid. 486)Förslagsfunktion
Visar förslag för föraren i följande
situationer. Använd rattkontrollerna för
att välja svar till visat förslag.
Förslag för att aktivera elbakluckan
(i förekommande fall)
Om elbakluckan är inaktiverad på
skärmen
och knappen till elbakluckan
på instrumentpanelen trycks in visas ett
responsmeddelande med frågan om du
vill aktivera elbaklucksystemet igen.
Välj ”Ja” för att aktivera systemet för
elbakluckan.
Tryck in knappen till elbakluckan igen för
att öppna eller stänga elbakluckan efter
att systemet har aktiverats.
Förslag att tända strålkastarna
Om belysningsspaken är i annat läge än
eller, och körhastigheten är
minst 5 km/tim under en viss tid när
omgivningen är mörk visas ett
meddelande med förslag.
Förslag att släcka strålkastarna
Om strålkastarna är påslagna under en
viss tid med efter att startknappen har
stängts av visas ett meddelande med en
rekommendation.
Förslag att stänga de elstyrda fönstren
(länkade till vindrutetorkarna)
Om vindrutetorkarna används medan ett
fönster är öppet visas ett meddelande
med frågan om du vill stänga fönstren.
Välj "Yes" för att stänga alla fönstren.
Förslag till att stänga de elstyrda
fönstren (körning i hög hastighet)
Om körhastigheten överskrider en viss
hastighet medan ett elstyrt fönster är
öppet visas ett responsmeddelande
med frågan om du vill stänga fönstren.
Välj "Yes" för att stänga alla fönstren.
3.1 Instrumentgrupp
152

Specialinställning
Förslagsfunktionen kan sättas
på/stängas av. (Anpassningsbara
funktioner:→Sid. 528)
3.1.4 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad
körrelaterad information samt
driftsstatus för förarstödssystemen på
vindrutan.
Systemkomponenter
Illustrationer som används i den här
texten är avsedda som exempel och kan
skilja sig från bilden som visas på
vindrutedisplayen.
AInformations/navigationssystems-länkad
visningsyta för körstödssystem (i
förekommande fall) (→Sid. 154)
BVäxellägesdisplay/RSA
(Vägskyltsigenkänning), visningsyta,
(i förekommande fall) (→Sid. 267,
Sid. 311)
CVisad körhastighet
DHybridsystemsindikering/varvräknare
(→Sid. 156)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig,
särskilt polariserade solglasögon. Justera
ljusstyrkan på vindrutedisplayen eller ta
av dig solglasögonen.
Visning av gatunamn (modeller med
navigationssystem)
Endast gatunamn som är inkluderade i
kartdata kommer att visas.
VARNING!
Vid användning av vindrutedisplayen
• Kontrollera att vindrutedisplayens
läge och ljusstyrka inte stör
körningen. Felaktig justering av
bildens läge och ljusstyrka kan
skymma förarens sikt och orsaka
olyckor, vilket kan leda till svåra eller
livshotande skador.
• Titta inte oavbrutet på
vindrutedisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
OBSERVERA
Vindrutedisplay, projektor
• Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
• Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där. Det kan störa visningen
på vindrutedisplayen.
3.1 Instrumentgrupp
153
3
Information om bilens status, kontrollampor
